Повышение ресурсной надежности полипропиленовых шаровых кранов
- Техподдержка
- Статьи
- Повышение ресурсной надежности полипропиленовых шаровых кранов
#трубопроводная арматура #конструкции #системы трубопроводов
Полипропиленовый кран VALTEC
Напорные полипропиленовые трубопроводы благодаря своей дешевизне и относительной простоте монтажа прочно завоевали своё место во внутридомовых инженерных системах.
Кроме непосредственно самих труб и фитингов, соединяемых методом полифузионной сварки, стала применяться и широко использоваться также и специальная полипропиленовая арматура для таких трубопроводов: шаровые краны, вентили, фильтры, коллекторы и обратные клапаны.
Полипропиленовые шаровые краны являются наиболее распространенным видом арматуры, применяемой в системах полипропиленовых трубопроводов. Они устанавливаются и на каждом вводе в квартиру, и на разводящих трубопроводах, и на стояках. Кроме того, такие краны в несколько ином исполнении монтируются на входе и выходе отопительных приборов, позволяя отключать эти приборы в случае необходимости.
Сами по себе шаровые краны являются надёжными и долговечными устройствами. Огромное количество шаровых кранов с латунными и стальными корпусами успешно эксплуатируются десятки лет на объектах самого разного назначения.
Однако в процессе эксплуатации систем полипропиленовых трубопроводов стали выявляться определенные недостатки шаровых кранов, корпус которых выполнен из полипропилена.
Наиболее часто встречающийся дефект, как правило, связан с протечкой крана по штоку (рис. 1, 2).
Рис. 1. Негерметичность уплотнения штока. Проверка мыльным
раствором
Рис. 2. Протечка шарового крана по штоку
Как оказалось, эта проблема может быть вызвана несколькими причинами. Первая причина связана с конструкцией и традиционной технологией изготовления таких кранов.
Латунный шаровой затвор ( 2) обычного полипропиленового крана (рис. 3) со штоком (4) и седельными кольцами из PTFE (тефлона) (3) помещается в составную пластиковую (полипропиленовую или нейлоновую) обойму (5), состоящую из двух половинок.
На шток заранее устанавливаются эластомерные сальниковые кольца (6), выполненные из NBR, EPDM или FPM (витона). Обойма с затворным механизмом фиксируется в пресс-форме, после чего форма поступает в термопластаппарат. Здесь в пресс-форму подаётся под высоким давлением расплавленный полипропилен, формирующий корпус крана (1).
Именно в этот момент могут происходить непредсказуемые деформации обоймы, вызванные воздействием высокой температуры и давления.
В период эксплуатации эти деформации могут усугубляться от воздействия транспортируемой среды. В результате зазоры между обоймой и штоком увеличиваются и уже не могут компенсироваться эластичностью сальниковых колец. Возникает протечка.
Малейшее нарушение режима формования корпуса полипропиленового крана приводит к печальным последствиям. Превышение температуры расплава может привести к полному расплавлению обоймы, что вызовет неработоспособность готового изделия. Если температура расплава будет меньше расчетной, герметичной связи между корпусом и обоймой не возникнет, что вызывает общую потерю краном герметичности (рис.
4).
Рис. 3. Конструкция традиционного полипропиленового крана
Рис. 4. Распил бракованного шарового крана с отслоившейся обоймой
Еще одной причиной потери герметичности полипропиленовых кранов является различие коэффициентов линейного расширения полимерных материалов и латуни.
Рис. 5. Конструкция крана VTp.743
Установка обычного полипропиленового крана в систему горячего водоснабжения или отопления приводит к следующему: пластиковая обойма и корпус шарового крана увеличиваются в размерах больше, чем латунный шаровой затвор и шток. Это ведет к образованию зазора между деталями, в результате чего появляется течь. Шаровой кран уже не представляет собой цельное изделие, а лишь набор отдельных, неплотно прилегающих друг к другу составных частей.
Ещё одним существенным недостатком пластиковой обоймы полипропиленового шарового крана является её гораздо меньшая прочность по сравнению с латунью, из которой выполняется шток.
В процессе открытия-закрытия крана, латунный шток, поворачиваясь в обойме, постепенно сминает ее, как и более мягкий и податливый материал. Это вызвано тем, что при воздействии на флажковую рукоятку крана пользователь передаёт на шток не только крутящий, но и некоторый изгибающий момент. И этот изгибающий момент
тем больше, чем туже открывается затвор. С течением времени, между штоком и обоймой образуется зазор, который уже не может компенсировать эластичность сальниковых эластомерных колец. Как следствие, возникает течь.
Выявив и изучив вышеизложенные недостатки, компания VALTEC внесла существенные изменения в конструкцию полипропиленовых шаровых кранов.
В полипропиленовом кране VTp.743 (рис. 5) в конструкцию крана включена сальниковая обойма (7), выполненная из латуни CW614N, в которой помещён шток (4) и сальниковые кольца (6). Такая обойма уже не покоробится при формовке и не потеряет герметичности из-за силовых и абразивных воздействий штока.
В нижней части штока имеется опорный буртик, который упирается в латунную сальниковую обойму. Таким образом давление рабочей среды, а также возможные гидравлические удары, воспринимает не пластик, как в традиционном кране, а латунь. Обойма, в которой располагается шаровой затвор ( 2) и седельные кольца (3) выполнена из полипропилена, армированного стекловолоконной фиброй.
Масса фибры составляет 17 % от общего веса материала обоймы. Армированный полипропилен обоймы имеет коэффициент линейного расширения 6,2х10-5 1/°С, что более чем в два раза ниже чем у неармированного полипропилена (13х10-5 1/°С). Таким образом, обойма компенсирует скачок в линейных деформациях латуни и полипропилена, не позволяя появляться в конструкции крана зазоров, ведущих к потере герметичности. Это обеспечивает заявленный класс герметичности шарового затвора (класс «А») как в системах отопления, так и в системах горячего водоснабжения. Эти же решения использованы в конструкции радиаторных шаровых кранов VTр.
Рис. 6. Конструкция шарового крана VTр.717
Единственным отличием от крана VTp.743 у радиаторных кранов является наличие дополнительного интегрированного в корпус резьбового патрубка, к которому присоединяется полусгон с накидной гайкой. Полусгон служит для непосредственного соединения полипропиленового крана с отопительным прибором.
Чтобы ещё больше приблизить эксплуатационные и прочностные качества полипропиленового шарового крана к его латунным аналогам, компанией VALTEC был разработан усиленный шаровой кран VTp.744 (рис. 7), представляющий некий гибрид латунного и полипропиленового шаровых кранов, сочетающий в себе достоинства каждого из них.
Рис. 7. Конструкция крана VTp.744
В кране VTp.744 пластиковая обойма затвора и шара заменена на латунную, изготовленную из горячепрессованной никелированной латуни CW.617N. В сущности, получился латунный шаровой кран, заключенный в полипропиленовую оболочку.
Внешний вид кранов VTp.744 и VTp.743 одинаковый. Различаются они маркировкой на корпусе («744» и «743»).
Стендовые испытания в Лаборатории комплексных испытаний элементов инженерных систем (ЛаКИЭлИС) подтвердили ресурсную надёжность шаровых полипропиленовых кранов, о которых мы рассказали в этой статье.
744 – 24 000 циклов.Таким образом, используя полипропиленовые шаровые краны VALTEC, пользователь может быть твёрдо уверен в их длительной безаварийной эксплуатации.
Автор: Е.В. Полякова
Распечатать статью:
Повышение ресурсной надежности полипропиленовых шаровых кранов
© Правообладатель ООО «Веста Регионы», 2010
Все авторские права защищены. При копировании статьи ссылка на правообладателя
и/или на сайт www.valtec.ru обязательна.
Какой шаровый кран лучше полипропиленовый или латунный
Home » Misc » Какой шаровый кран лучше полипропиленовый или латунный
Шаровые краны
Они изготавливаются из разных материалов. Бывают краны шаровые стальные
«шарики», латунные, медные и даже полипропиленовые. Полипропиленовые — самые ненадежные и неустойчивые ко вредным воздействиям проводимой среды, так что их используют обычно только в холодном водоснабжении. Их плюс в том, что они намного дешевле, чем стальные либо латунные (буквально в десятки и сотни раз), а также легче в установке и обслуживании.
Латунные «шарики» также популярны, они наиболее устойчивы к воздействию высоких температур. Однако некоторые среды вызывают избирательную их коррозию : из состава сплава вымывается цинк, а медь остаётся. Поэтому все латунные вентили имеют антикоррозионное никелевое покрытие.
В большинстве же случаев гораздо более оправданно использовать краны шаровые стальные. Они имеют достаточную для большинства трубопроводов устойчивость к давлению в трубе и температуре; кроме того, есть специальные устройства для высокотемпературных сетей (например, трубопроводов пароснабжения) со специальным углеродно-тефлоновым уплотнением. Установка запорной арматуры возможна на трубу из любого материала, в том числе на медную трубу, на которую раньше обычно было принято ставить латунные вентили.
В производстве кран шаровый стальной проще, чем латунный. Нержавеющая сталь обладает высокими антикоррозионными свойствами сама по себе, поэтому на защитном напылении из никеля или другого устойчивого металла можно сэкономить — что, безусловно, сказывается на конечной цене изделия. Сталь также стоит дешевле латуни, поэтому стальной клапан по качеству и экономичности занимает первое место среди своих аналогов из другого материала. Приобретать изделие из другого материала имеет смысл либо при малом количестве негативных или экстремальных факторов среды (полипропиленовый в этом случае подойдёт больше всего), либо же, наоборот, при очень высоком (латунные наиболее устойчивы к любым воздействиям).
Номинальный диаметр колеблется в диапазоне от 25 до 200. Они выдерживают давление до трёхсот двадцати атмосфер и температуру до ста градусов по Цельсию, что делает их неотъемлемым элементом инженерных систем ХВС и ГВС и отопления.
Также они используются в газопроводах с природным газом, азотом или углекислотой. Специальная конструкция обеспечивает высокую герметичность. Основной запирательный элемент крана — шар со сквозным отверстием — наглухо запаянный внутри корпуса, что исключает возможность его выбивания под высоким давлением. Если давление чересчур высоко, оно скорее повредит саму трубу или корпус, нежели внутреннюю конструкцию изделия. Впрочем, как уже говорилось, для высоких давлений есть специально предназначенная арматура с редуктором . Она в несколько раз превосходит краны без редукции по цене из-за большей сложности сборки по сравнению с обычным. Однако возможная, казалось бы, существенная экономия на редукторе не стоит катастрофических последствий от внезапного повреждения высоким давлением и выброса среды под этим давлением в атмосферу. Производство понесет убытки даже не столько за счет потерь среды, а за счет нанесенного здоровью и жизни персонала (или даже конечных потребителей) вреда.
Повышение ресурсной надежности полипропиленовых шаровых кранов
- Техподдержка
- Статьи
- Повышение ресурсной надежности полипропиленовых шаровых кранов
#трубопроводная арматура #конструкции #системы трубопроводов
Полипропиленовый кран VALTEC
Напорные полипропиленовые трубопроводы благодаря своей дешевизне и относительной простоте монтажа прочно завоевали своё место во внутридомовых инженерных системах.
Кроме непосредственно самих труб и фитингов, соединяемых методом полифузионной сварки, стала применяться и широко использоваться также и специальная полипропиленовая арматура для таких трубопроводов: шаровые краны, вентили, фильтры, коллекторы и обратные клапаны.
Полипропиленовые шаровые краны являются наиболее распространенным видом арматуры, применяемой в системах полипропиленовых трубопроводов. Они устанавливаются и на каждом вводе в квартиру, и на разводящих трубопроводах, и на стояках. Кроме того, такие краны в несколько ином исполнении монтируются на входе и выходе отопительных приборов, позволяя отключать эти приборы в случае необходимости.
Сами по себе шаровые краны являются надёжными и долговечными устройствами. Огромное количество шаровых кранов с латунными и стальными корпусами успешно эксплуатируются десятки лет на объектах самого разного назначения.
Однако в процессе эксплуатации систем полипропиленовых трубопроводов стали выявляться определенные недостатки шаровых кранов, корпус которых выполнен из полипропилена.
Наиболее часто встречающийся дефект, как правило, связан с протечкой крана по штоку (рис. 1, 2).
Рис. 1. Негерметичность уплотнения штока. Проверка мыльным
раствором
Рис. 2. Протечка шарового крана по штоку
Как оказалось, эта проблема может быть вызвана несколькими причинами. Первая причина связана с конструкцией и традиционной технологией изготовления таких кранов.
Латунный шаровой затвор (2) обычного полипропиленового крана (рис. 3) со штоком (4) и седельными кольцами из PTFE (тефлона) (3) помещается в составную пластиковую (полипропиленовую или нейлоновую) обойму (5), состоящую из двух половинок.
На шток заранее устанавливаются эластомерные сальниковые кольца (
6), выполненные из NBR, EPDM или FPM (витона). Обойма с затворным механизмом фиксируется в пресс-форме, после чего форма поступает в термопластаппарат. Здесь в пресс-форму подаётся под высоким давлением расплавленный полипропилен, формирующий корпус крана (1).
Именно в этот момент могут происходить непредсказуемые деформации обоймы, вызванные воздействием высокой температуры и давления.
В период эксплуатации эти деформации могут усугубляться от воздействия транспортируемой среды. В результате зазоры между обоймой и штоком увеличиваются и уже не могут компенсироваться эластичностью сальниковых колец. Возникает протечка.
Малейшее нарушение режима формования корпуса полипропиленового крана приводит к печальным последствиям. Превышение температуры расплава может привести к полному расплавлению обоймы, что вызовет неработоспособность готового изделия. Если температура расплава будет меньше расчетной, герметичной связи между корпусом и обоймой не возникнет, что вызывает общую потерю краном герметичности (рис.
4).
Рис. 3. Конструкция традиционного полипропиленового крана
Рис. 4. Распил бракованного шарового крана с отслоившейся обоймой
Еще одной причиной потери герметичности полипропиленовых кранов является различие коэффициентов линейного расширения полимерных материалов и латуни.
Рис. 5. Конструкция крана VTp.743
Установка обычного полипропиленового крана в систему горячего водоснабжения или отопления приводит к следующему: пластиковая обойма и корпус шарового крана увеличиваются в размерах больше, чем латунный шаровой затвор и шток. Это ведет к образованию зазора между деталями, в результате чего появляется течь. Шаровой кран уже не представляет собой цельное изделие, а лишь набор отдельных, неплотно прилегающих друг к другу составных частей.
Ещё одним существенным недостатком пластиковой обоймы полипропиленового шарового крана является её гораздо меньшая прочность по сравнению с латунью, из которой выполняется шток.
В процессе открытия-закрытия крана, латунный шток, поворачиваясь в обойме, постепенно сминает ее, как и более мягкий и податливый материал. Это вызвано тем, что при воздействии на флажковую рукоятку крана пользователь передаёт на шток не только крутящий, но и некоторый изгибающий момент. И этот изгибающий момент
тем больше, чем туже открывается затвор. С течением времени, между штоком и обоймой образуется зазор, который уже не может компенсировать эластичность сальниковых эластомерных колец. Как следствие, возникает течь.
Выявив и изучив вышеизложенные недостатки, компания VALTEC внесла существенные изменения в конструкцию полипропиленовых шаровых кранов.
В полипропиленовом кране VTp.743 (рис. 5) в конструкцию крана включена сальниковая обойма (7), выполненная из латуни CW614N, в которой помещён шток (4) и сальниковые кольца (6). Такая обойма уже не покоробится при формовке и не потеряет герметичности из-за силовых и абразивных воздействий штока.
В нижней части штока имеется опорный буртик, который упирается в латунную сальниковую обойму. Таким образом давление рабочей среды, а также возможные гидравлические удары, воспринимает не пластик, как в традиционном кране, а латунь. Обойма, в которой располагается шаровой затвор (2) и седельные кольца (3) выполнена из полипропилена, армированного стекловолоконной фиброй.
Масса фибры составляет 17 % от общего веса материала обоймы. Армированный полипропилен обоймы имеет коэффициент линейного расширения 6,2х10-5 1/°С, что более чем в два раза ниже чем у неармированного полипропилена (13х10-5 1/°С). Таким образом, обойма компенсирует скачок в линейных деформациях латуни и полипропилена, не позволяя появляться в конструкции крана зазоров, ведущих к потере герметичности. Это обеспечивает заявленный класс герметичности шарового затвора (класс «А») как в системах отопления, так и в системах горячего водоснабжения. Эти же решения использованы в конструкции радиаторных шаровых кранов VTр.
717 (прямой) и VTр.718 (угловой) (рис. 6).
Рис. 6. Конструкция шарового крана VTр.717
Единственным отличием от крана VTp.743 у радиаторных кранов является наличие дополнительного интегрированного в корпус резьбового патрубка, к которому присоединяется полусгон с накидной гайкой. Полусгон служит для непосредственного соединения полипропиленового крана с отопительным прибором.
Чтобы ещё больше приблизить эксплуатационные и прочностные качества полипропиленового шарового крана к его латунным аналогам, компанией VALTEC был разработан усиленный шаровой кран VTp.744 (рис. 7), представляющий некий гибрид латунного и полипропиленового шаровых кранов, сочетающий в себе достоинства каждого из них.
Рис. 7. Конструкция крана VTp.744
В кране VTp.744 пластиковая обойма затвора и шара заменена на латунную, изготовленную из горячепрессованной никелированной латуни CW.617N. В сущности, получился латунный шаровой кран, заключенный в полипропиленовую оболочку.
Для защиты от протечек, вызванных разностью коэффициентов линейного теплового расширения латуни и пластика, в местах возможного негативного проникновения рабочей среды в обойму интегрированы уплотнительные кольца из EPDM. Сальниковый узел такого крана теперь
ничем не отличается от сальникового узла обычного латунного крана, например серии VALTEC COMPACT. Такой кран хоть и несколько дороже обычных полипропиленовых кранов, но по эксплуатационным свойствам, прочности и долговечности значительно превосходит их.
Внешний вид кранов VTp.744 и VTp.743 одинаковый. Различаются они маркировкой на корпусе («744» и «743»).
Стендовые испытания в Лаборатории комплексных испытаний элементов инженерных систем (ЛаКИЭлИС) подтвердили ресурсную надёжность шаровых полипропиленовых кранов, о которых мы рассказали в этой статье.
В частности, при циклических испытаниях краны VTp.743, VTp.717 и VTp.718 выдержали по 13 000–15 000 циклов открытия/закрытия на горячей (70 °С) воде, а кран VTp.
744 – 24 000 циклов.
Таким образом, используя полипропиленовые шаровые краны VALTEC, пользователь может быть твёрдо уверен в их длительной безаварийной эксплуатации.
Автор: Е.В. Полякова
Распечатать статью:
Повышение ресурсной надежности полипропиленовых шаровых кранов
© Правообладатель ООО «Веста Регионы», 2010
Все авторские права защищены. При копировании статьи ссылка на правообладателя
и/или на сайт www.valtec.ru обязательна.
Шаровой кран
из латуни или ПВХ: какой из них лучше?
Главная Шаровой кран из латуни или из ПВХ: какой из них лучше
Шаровые краны часто используются в трубопроводных системах в качестве двухпозиционных регулирующих клапанов для остановки или регулирования потока жидкостей или газов через трубопроводную систему. Споры о латунных шаровых кранах и шаровых кранах из ПВХ продолжаются. У обоих типов клапанов есть свои плюсы и минусы, и решение о том, какой из них использовать, в конечном итоге зависит от конкретных потребностей приложения.
Шаровые краны являются обычными фитингами, используемыми во многих областях, поэтому перед принятием решения о покупке важно знать различные типы и их возможности. Шаровые краны из латуни и ПВХ различаются по нескольким параметрам, но оба они являются надежными вариантами, которые могут сэкономить время и деньги для следующего проекта. Читайте дальше, чтобы узнать больше об особенностях клапана домбора и выяснить, какой из них лучше всего подходит для применения!
Что такое латунный шаровой кран
Источник: istock
Латунный шаровой кран — это клапан, в котором используется шар для управления потоком воды. В шаре есть отверстие, которое позволяет воде течь при открытии клапана. Когда клапан закрыт, отверстие запечатано, и вода не может течь через него. Латунные шаровые краны используются во многих областях, включая сантехнику, трубопроводный транспорт, HVAC и промышленное применение.
Шаровые краны из латуни имеют ряд преимуществ по сравнению с клапанами других типов.
Они более долговечны, чем шаровые краны из ПВХ, и могут быть спроектированы так, чтобы выдерживать более высокие температуры, чем большинство других типов клапанов. Благодаря своей конструкции они также обладают особым усилием закрытия, которое помогает обеспечить быструю остановку потока после того, как рукоятка повернута обратно в исходное положение. Латунные шаровые краны также не требуют уплотняющего материала или герметика на поверхности седла, что означает, что они прослужат дольше, не требуя технического обслуживания или ремонта.
Преимущества латунного шарового крана
Латунные шаровые краны прочны и долговечны. Они выдерживают высокие температуры и давления и не подвержены коррозии. Латунные шаровые краны также легко чистить и обслуживать. Они являются хорошим выбором для применений, требующих герметичности, например, в сантехнических или водопроводных линиях. Компромисс заключается в том, что латунные клапаны будут разрушаться быстрее, чем другие клапаны, если их не обрабатывать.
Они должны быть защищены смазкой, маслом или каким-либо другим покрытием, чтобы они не ржавели с течением времени.
Еще одним недостатком латунных шаровых кранов является то, что они дороже, чем ПВХ. Лучший способ избежать этих дополнительных затрат — купить их, когда они продаются, или убедиться, что вы знаете политику возврата производителя перед покупкой — некоторые производители промышленных шаровых кранов предлагают скидки при одновременной покупке большого количества кранов одного и того же типа. .
Что такое шаровой кран из ПВХ?
Источник: istock
Шаровой кран из ПВХ используется для регулирования расхода воды в системе трубопроводов. Шарик в клапане регулирует поток воды, открывая и закрывая проход. Шаровые краны из ПВХ доступны в различных размерах и стилях, чтобы удовлетворить потребности.
Шаровые краны из ПВХ долговечны и могут выдерживать высокие температуры и давление. Они также устойчивы к коррозии и имеют длительный срок службы и считаются клапанами для нефти и газа, поскольку они обычно используются в промышленности, но также могут использоваться в жилых помещениях.
При выборе шарового крана из ПВХ важно учитывать размер клапана, давление, температуру и совместимость материалов.
Преимущества шарового крана из ПВХ
- Они невероятно универсальны. Шаровые краны из ПВХ могут использоваться в различных сельскохозяйственных и промышленных целях.
- Прочные и долговечные. Шаровые краны из ПВХ рассчитаны на длительный срок службы и могут выдерживать даже самые сложные условия.
- Их легко установить. Шаровые краны из ПВХ могут быть установлены быстро и легко, без специальных инструментов или обучения.
- Они экономичны. Шаровые краны из ПВХ являются доступным вариантом как для коммерческого, так и для бытового применения.
- Они не требуют особого ухода. Шаровые краны из ПВХ практически не требуют обслуживания, что делает их беспроблемным вариантом как для занятых домовладельцев, так и для предприятий.
Латунь против. Шаровой кран из ПВХ
Источник: istock
Материал шарового крана является одним из наиболее важных факторов, которые следует учитывать при покупке.
Латунь и ПВХ — два самых популярных материала на рынке для химической обработки, но в чем разница? Вот пять основных различий между шаровыми кранами из латуни и ПВХ:
- Цена — латунь, как правило, дороже, чем ПВХ, но стоимость может сильно различаться в зависимости от типа используемой латуни.
- Доступность – оба типа широко доступны, и в последние годы их предлагает все больше производителей.
- Температурные ограничения – ПВХ может выдерживать более высокие температуры, чем латунь, что делает его лучшим выбором для высокотемпературных применений.
- Долговечность – благодаря присущим ему качествам, таким как химическая стойкость и долговечность, многие клиенты выбирают ПВХ вместо латуни в качестве предпочтительного материала для шаровых кранов.
- Требования к обслуживанию – требования по уходу за обоими материалами примерно равны; однако, если приложение не требует очистки или слива, тогда ПВХ может быть лучшим вариантом из-за его способности противостоять определенным химическим веществам, обнаруженным в определенных средах, где он регулярно подвергается воздействию.
ПВХ не имеет таких проблем, как электролиз (химическая реакция, которая происходит когда металлы погружаются в воду), что происходит с латунью. Кроме того, отсутствует риск возникновения коррозии на поверхностях, контактирующих с жидкостями, поскольку нет необходимости предварительно очищать эти поверхности перед их герметизацией. В целом ПВХ может быть лучшим выбором для некоторых пользователей, например, в нефтеперерабатывающей и нефтехимической промышленности, где среда агрессивна.
ПВХ не имеет таких проблем, как электролиз (химическая реакция, которая происходит когда металлы погружаются в воду), что происходит с латунью. Кроме того, отсутствует риск возникновения коррозии на поверхностях, контактирующих с жидкостями, поскольку нет необходимости предварительно очищать эти поверхности перед их герметизацией. В целом ПВХ может быть лучшим выбором для некоторых пользователей, например, в нефтеперерабатывающей и нефтехимической промышленности, где среда агрессивна.Как выбрать: латунь или латунь? Шаровой кран из ПВХ
Источник: istock
Выбор правильного клапана для конкретного применения может оказаться непростой задачей. Вот восемь факторов, которые помогают сделать выбор между шаровыми кранами из латуни и ПВХ:
- Материал : Клапаны из ПВХ обычно изготавливаются из термопластичного материала, который является прочным, долговечным и устойчивым к химическим веществам.
- Цена : Цена клапана зависит от его размера; покупка маленького клапана обходится дешевле, чем покупка большего. Однако цены могут варьироваться в зависимости от того, где они были приобретены.
- Работа с жидкостями : Латунные шаровые краны лучше справляются с жидкостью, потому что они не подвергаются выщелачиванию пластификатора, как это происходит со временем из ПВХ. Выщелачивание пластификатора в трубопроводных системах из ПВХ вызывает сильную коррозию и разрушение, что со временем снижает их долговечность. Напротив, латунь не ржавеет так быстро, как ПВХ, при воздействии воды или других жидкостей.
- Температурный диапазон : Клапаны из ПВХ и латуни имеют диапазон рабочих температур до 150 градусов по Фаренгейту.
- Конструкция теплообменника: В некоторых теплообменниках используются клапаны с резьбовыми соединениями, что делает их более совместимыми с резьбовыми соединениями, в то время как для других требуются фитинги под пайку, что означает, что они совместимы со сварными соединениями. Этот фактор может определить, какой тип шарового крана лучше всего подходит для сварных соединений.
- Качество воды: Латунь обладает отличной стойкостью к хлоридам и другим коррозионно-активным соединениям, содержащимся в воде, в то время как материалы из ПВХ подвержены коррозии быстрее при воздействии таких химикатов или солей.
- Стоимость обслуживания : Латунные шаровые краны, как правило, дешевле в обслуживании из-за их превосходной коррозионной стойкости по сравнению с клапанами из ПВХ.
- Засорение : Клапаны из ПВХ обычно забиваются быстрее, чем латунные из-за их низкой плотности. Латунь — это более плотный металл, который облегчает протекание жидкостей, не забиваясь мусором и частицами, застрявшими внутри трубки.
Однако цены могут варьироваться в зависимости от того, где они были приобретены.
Заключение
Латунные шаровые краны прочнее и долговечнее, чем ПВХ, а также дороже. Латунь — это то, что нужно, если вам нужен шаровой кран, который может выдерживать высокие температуры и коррозионно-активные материалы. С другой стороны, шаровые краны из ПВХ, как правило, дешевле, чем латунные, поэтому не слишком беспокойтесь о долговечности, но все же хотите надежный продукт, который не сломит банк, выбирайте ПВХ.
В конечном счете, все сводится к конкретным потребностям и тому, сколько человек готов потратить. Также обращайтесь к нам, чтобы приобрести надежный промышленный шаровой кран.
Получить бесплатное предложение
Пластиковые двухходовые шаровые краны | The Specialty Mfg. Co.
Перейти к содержимому
Пластиковый двухходовой шаровой кранsadrfjOUjyt2021-11-01T19:21:31+00:00
Компания Specialty Mfg. Co. производит разнообразную линейку двухходовых пластиковых шаровых кранов, предназначенных для различных конфигураций, размеров и материалов. Опции и области применения включают, но не ограничиваются следующим:
- Трубная резьба (NPT), заусенец для шланга, Push-To-Connect, JACO и конфигурации с раструбным концом
- Материалы корпуса: ПВХ, полипропилен, нейлон, MakroBlend и PVDF (Kynar®)
- Уплотнительные материалы из Buna-N, этиленпропилена и фторэластомера (Viton®)
- Доступны материалы, одобренные NSF и FDA
- Воздух, вода, напитки, химикаты, отбор, смешивание и отбор проб
СЕРИЯ 074 ДВУСТОРОННИЙ ШАРОВОЙ КЛАПАН
Посмотреть характеристики
СЕРИЯ 226 ДВУСТОРОННИЙ ШАРОВОЙ КРАН
Спецификации просмотра
638 Серия двухстороннего шарикового клапана
Спецификации просмотра
657 СЕРИЯ Двухстороннего правого шарика 70012
.
ШАРОВОЙ КЛАПАН
Посмотреть характеристики
СЕРИЯ 658 ПОВОРОТНЫЙ КЛАПАН НА 90 ГРАДУСОВ
Посмотреть характеристики
9000ER0005
Спецификации просмотра
250 СЕРИЯ ДВОЙНОГО МАРКА ДВОЙСТВЕННОГО КЛАПАНА
Спецификации просмотра
357 СЕРИЯ ДВУКАЯ ПРАВЛЕНИЯ. ПРОХОДНОЙ ШАРОВОЙ КЛАПАН
Посмотреть характеристики
ОДИНАРНЫЕ ЗАПОРНЫЕ САДОВЫЕ ШЛАНГИ
Посмотреть характеристики
Часто пластиковые шаровые краны являются наиболее экономичным решением0012
Хотя шаровые краны традиционно изготавливаются из латуни, все большее число наших клиентов выбирают шаровые краны из полипропилена или ПВХ. Часто более дешевый, чем альтернатива из латуни, пластиковый шаровой кран по-прежнему может обеспечить превосходную долговечность и рассчитан на долгий срок службы.
Мы производим высококачественные пластиковые шаровые краны, отвечающие самым высоким стандартам. это обеспечивает превосходную производительность даже при интенсивном использовании.
Мы создадим индивидуальный дизайн или адаптируем существующие конструкции двухходовых шаровых кранов
Наша компания является специализированным поставщиком шаровых кранов и аналогичных компонентов. Мы предоставляем хороший выбор универсальных пластиковых двухходовых шаровых кранов или, при необходимости, мы можем разработать индивидуальный шаровой кран, изготовленный в соответствии с вашими точными спецификациями. Specialty Mfg. Co. имеет строгие процессы контроля качества, проверяя нашу продукцию на протяжении всего процесса, чтобы обеспечить соответствие спецификациям и постоянную функциональность.
Пластмассовые двухходовые шаровые краны, не требующие особого ухода
Пластмассовые шаровые краны — это надежные компоненты, которые могут обеспечить долгие годы бесперебойной работы.
Каким бы ни был ваш проект, мы можем предоставить клапаны, необходимые для надлежащего выполнения работы.
Миниатюрные шаровые краны: пластик, латунь или нержавеющая сталь?
Это первая статья из новой серии сообщений в блоге ISM о миниатюрных клапанах и, в частности, о шаровых кранах.
Зачем использовать шаровой кран?
Шаровые краны долговечны, надежны и надежно перекрывают поток даже после длительного простоя.
Из-за этого они часто используются в качестве отсечных клапанов для жидкости и газа. Шаровые краны также просты в эксплуатации. Это, а также их доступность в ряде полезных материалов привели к их широкому использованию.
Пластмассовые и металлические корпуса шаровых кранов
Специализированные пластмассы представляют собой полезную альтернативу металлическим шаровым кранам. Пластмассы позволяют клапанам соответствовать требованиям спецификаций, которые металл не может выполнить. Корпуса металлических шаровых кранов также имеют преимущества, с которыми не могут сравниться пластмассы. Правильный выбор материала корпуса шарового крана, будь то металл или пластик, начинается со знания требований к конструкции, конкретных отраслевых норм, номинального давления и совместимости с жидкостями.
Почему пластиковые шаровые краны?
- Более низкая стоимость
- Легкий вес
- Увеличенный срок службы
- Повышенная коррозионная стойкость
- Повышенная устойчивость к кавитации
- Более широкая химическая совместимость
Узнайте больше о различных вариантах миниатюрных и компактных пластиковых шаровых кранов.
Почему шаровые краны металлические?
- Более высокое давление разрыва
- Меньшее тепловое расширение
- Повышенная устойчивость к нагрузкам
- Повышенная устойчивость к ударным нагрузкам
- Способен выдерживать более высокие температуры
Когда требования к более высокому давлению и температуре делают металл лучшим выбором для корпуса шарового крана, обычно выбирают латунь и нержавеющую сталь.
Узнайте больше о шаровых кранах и конструкции шаровых кранов.
Из чего сделана латунь?
Латунь представляет собой сплав меди и цинка. Это один из самых мягких металлов, используемых для металлических корпусов шаровых кранов, но этот факт может ввести в заблуждение. Латунные клапаны известны своей долговечностью и имеют более высокие показатели давления, чем все, кроме самых высокотехнологичных пластиков.
Латунь также может выдерживать и поглощать больше тепла, чем пластик. Латунь обладает хорошей ковкостью или пластичностью, что делает ее более дешевой и легкой для точного формования, растяжения и формования без разрушения, растрескивания или разрыва.
Какие другие металлы используются в латунных сплавах?
В дополнение к цинку и меди в различные рецепты латуни добавляют различное количество других металлов для улучшения желаемых свойств. К ним относятся формуемость, прочность, коррозионная стойкость и ударная вязкость. Одним из наиболее важных металлов, добавляемых в латунные сплавы, является свинец или заменители свинца, такие как висмут, кремний и селен. Это делает латунь очень легкой для обработки с использованием методов высокоскоростной обработки.
При рассмотрении влияния ингредиентов латунного сплава важно отметить, что результирующие характеристики обычно каким-то образом взаимодействуют. Добавление большего количества одного металла может увеличить прочность латуни, в то же время уменьшив ее обрабатываемость.
Полученная латунь будет более дорогой в обработке и модификации. Результатом является широкий выбор типов латуни или медно-цинковых сплавов или рецептов.
Латунь, наиболее часто используемая для изготовления корпусов шаровых кранов, традиционно представляла собой латунь свободной механической обработки (UNS C36000 или CDA 360) или ее бессвинцовый эквивалент.
Узнайте больше о ассортименте латунных шаровых кранов ISM.
Из чего сделана нержавеющая сталь?
Нержавеющая сталь — это общее название категории, данное широкому диапазону сплавов железа с углеродом, которые содержат не менее 10,5% хрома по весу. Добавляя хром в рецепты стали, сталь становится прочнее. Он также становится более устойчивым к коррозии. Как и в случае с латунью, могут быть добавлены небольшие количества других легированных металлов и элементов для улучшения структуры и свойств конкретной нержавеющей стали.
Нержавеющая сталь, наиболее часто используемая для изготовления корпусов шаровых кранов, — это нержавеющая сталь 304 и нержавеющая сталь 316.
Тип 304 содержит 18% хрома и 8% никеля, а тип 316 содержит 16% хрома, 10% никеля и 2% молибдена.
Узнайте больше о выборе ISM шаровых кранов из нержавеющей стали.
Свойства корпуса клапана из нержавеющей стали
- Более дорогой металл
- Хорошая теплопроводность
- Номинальное давление до 10 000 фунтов на кв. дюйм
- Превосходная химическая и коррозионная стойкость
- Подходит для температур до 1700°F (926,7°C)
- Сложнее и дороже формовать и формовать
Свойства корпуса клапана из латуни
- Менее дорогой металл
- Отличная теплопроводность
- Номинальное давление до 3000 фунтов на кв. дюйм
- Хорошая химическая и коррозионная стойкость
- Подходит для температур ниже 400°F (204,4°C)
- Гораздо проще и дешевле формовать и формовать
Выбор материала корпуса шарового крана
Как латунь, так и нержавеющая сталь являются важными и полезными материалами для корпусов шаровых кранов.
Каждый из них обеспечивает определенные преимущества и оптимальное использование. Специализированные термопласты также стали стандартным надежным материалом для шаровых кранов. Выбор правильного шарового крана для применения означает знание отраслевых требований, условий эксплуатации клапана, среды, которая будет проходить через него, и затрат как на первоначальную покупку, так и на любое текущее обслуживание и ремонт.
Узнайте больше о шаровых кранах и о различиях между полнопроходными и стандартными шаровыми кранами.
Что такое тепловое расширение?
Изменения температуры вызывают расширение или сжатие материалов. Эти изменения размера называются тепловым расширением. Большинство материалов расширяются при нагревании и сжимаются при охлаждении. Скорость изменения различна для каждого материала. Тепловое расширение материала описывается числом, называемым его линейным коэффициентом теплового расширения.
Пластмассы обычно расширяются и сжимаются с большей скоростью, чем металлы.
Линейное температурное расширение — онлайн-калькулятор в The Engineering ToolBox № пластмасс на SpecialChem.
Что такое кавитация?
Поток создает перепад давления на клапане. Быстрые перепады давления на клапанах могут вызвать кавитацию. Кавитация – это быстрое образование и схлопывание пузырьков пара внутри жидкости. Когда это происходит, схлопывание этих крошечных пузырьков пара может привести к эрозии материала клапана и трубы вокруг них. Пластмассы обычно лучше противостоят кавитации, чем металлы. В этом видеоролике Института энергетических технологий IET при Университете прикладных наук HSR в Рапперсвиле в Швейцарии дается более подробное объяснение кавитации.
Что означает UNS?
Единая система нумерации металлов и сплавов (UNS) содержит перекрестные ссылки на различные международные системы нумерации для идентификации конкретных металлов.
UNS присваивает каждому металлу кодовый номер, состоящий из буквы, за которой следуют пять цифр. Самая последняя версия UNS была опубликована в 2017 году и включает более 5 730 металлов, 12 180 перекрестных ссылок на спецификации и 18 300 торговых наименований.
Металлический сплав Номер UNS Поиск на веб-сайте MatWeb (Данные о свойствах материалов).
Что такое пластичность?
Ковкость — это способность металла сопротивляться разрушению или растрескиванию при ударе молотком, прессовании или прокатке. Ковкость измеряется тем, какое давление или сжимающее напряжение может выдержать металл. Молекулы твердых металлов имеют очень правильную структуру кристаллической решетки. Различия в кристаллической структуре каждого металла являются причиной того, что ковкость каждого металла или металлического сплава различна.
Металлические конструкции на веб-сайте Chemguide.
Что раздражает?
Резьбовые соединения из нержавеющей стали могут заклинить.
Это называется истиранием или холодной сваркой. Некоторые металлы устойчивы к коррозии, поскольку на их поверхности образуется самовосстанавливающаяся оксидная пленка. Когда наружная и внутренняя резьбы из нержавеющей стали трутся и царапают друг друга, этот скользящий контакт соскребает защитную оксидную пленку, и металлические поверхности без оксидов могут свариться друг с другом.
Раздражающий в Википедии.
Некоторые дополнительные показания 06 от Ассоциации развития меди
Латунь является замещающим сплавом.
В этой статье содержится четкое описание того, что такое сплавы замещения и внедрения.
Это первая статья из новой серии сообщений в блоге ISM о миниатюрных клапанах и, в частности, шаровых кранах.
« Вернуться на главную страницу блога
Шаровой кран из латуни и ПВХ: какой из них лучше?
Главная Шаровой кран из латуни или из ПВХ: какой из них лучше
Шаровые краны часто используются в системах трубопроводов в качестве двухпозиционных регулирующих клапанов для остановки или регулирования потока жидкостей или газов через систему трубопроводов. Споры о латунных шаровых кранах и шаровых кранах из ПВХ продолжаются. У обоих типов клапанов есть свои плюсы и минусы, и решение о том, какой из них использовать, в конечном итоге зависит от конкретных потребностей приложения.
Шаровые краны являются обычными фитингами, используемыми во многих областях, поэтому перед принятием решения о покупке важно знать различные типы и их возможности. Шаровые краны из латуни и ПВХ различаются по нескольким параметрам, но оба они являются надежными вариантами, которые могут сэкономить время и деньги для следующего проекта. Читайте дальше, чтобы узнать больше об особенностях клапана домбора и выяснить, какой из них лучше всего подходит для применения!

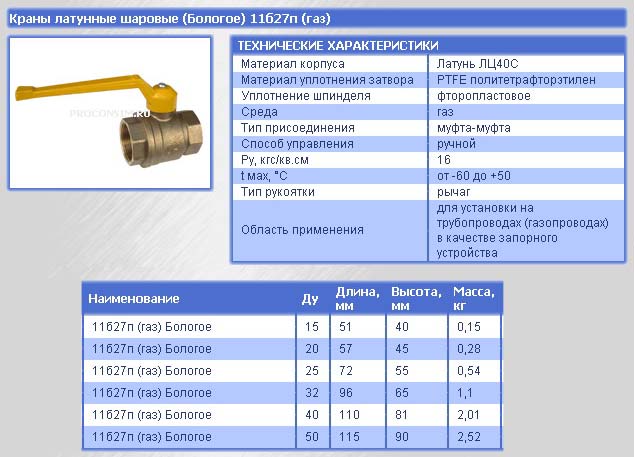

Что такое латунный шаровой кран
Источник: istockЛатунный шаровой кран — это клапан, в котором используется шар для управления потоком воды. В шаре есть отверстие, которое позволяет воде течь при открытии клапана. Когда клапан закрыт, отверстие запечатано, и вода не может течь через него. Латунные шаровые краны используются во многих областях, включая сантехнику, трубопроводный транспорт, HVAC и промышленное применение.
Шаровые краны из латуни имеют ряд преимуществ по сравнению с клапанами других типов.
Они более долговечны, чем шаровые краны из ПВХ, и могут быть спроектированы так, чтобы выдерживать более высокие температуры, чем большинство других типов клапанов. Благодаря своей конструкции они также обладают особым усилием закрытия, которое помогает обеспечить быструю остановку потока после того, как рукоятка повернута обратно в исходное положение. Латунные шаровые краны также не требуют уплотняющего материала или герметика на поверхности седла, что означает, что они прослужат дольше, не требуя технического обслуживания или ремонта.
Преимущества латунного шарового крана
Латунные шаровые краны прочны и долговечны. Они выдерживают высокие температуры и давления и не подвержены коррозии. Латунные шаровые краны также легко чистить и обслуживать. Они являются хорошим выбором для применений, требующих герметичности, например, в сантехнических или водопроводных линиях. Компромисс заключается в том, что латунные клапаны будут разрушаться быстрее, чем другие клапаны, если их не обрабатывать.
Они должны быть защищены смазкой, маслом или каким-либо другим покрытием, чтобы они не ржавели с течением времени.
Еще одним недостатком латунных шаровых кранов является то, что они дороже, чем ПВХ. Лучший способ избежать этих дополнительных затрат — купить их, когда они продаются, или убедиться, что вы знаете политику возврата производителя перед покупкой — некоторые производители промышленных шаровых кранов предлагают скидки при одновременной покупке большого количества кранов одного и того же типа. .
Что такое шаровой кран из ПВХ?
Источник: istockШаровой кран из ПВХ используется для регулирования расхода воды в системе трубопроводов. Шарик в клапане регулирует поток воды, открывая и закрывая проход. Шаровые краны из ПВХ доступны в различных размерах и стилях, чтобы удовлетворить потребности.
Шаровые краны из ПВХ долговечны и могут выдерживать высокие температуры и давление. Они также устойчивы к коррозии и имеют длительный срок службы и считаются клапанами для нефти и газа, поскольку они обычно используются в промышленности, но также могут использоваться в жилых помещениях.
При выборе шарового крана из ПВХ важно учитывать размер клапана, давление, температуру и совместимость материалов.
Преимущества шарового крана из ПВХ
- Они невероятно универсальны. Шаровые краны из ПВХ могут использоваться в различных сельскохозяйственных и промышленных целях.
- Прочные и долговечные. Шаровые краны из ПВХ рассчитаны на длительный срок службы и могут выдерживать даже самые сложные условия.
- Их легко установить. Шаровые краны из ПВХ могут быть установлены быстро и легко, без специальных инструментов или обучения.
- Они экономичны. Шаровые краны из ПВХ являются доступным вариантом как для коммерческого, так и для бытового применения.
- Они не требуют особого ухода. Шаровые краны из ПВХ практически не требуют обслуживания, что делает их беспроблемным вариантом как для занятых домовладельцев, так и для предприятий.
Латунь или латунь. Шаровой кран из ПВХ
Источник: istock Материал шарового крана является одним из наиболее важных факторов, которые следует учитывать при покупке.
Латунь и ПВХ — два самых популярных материала на рынке для химической обработки, но в чем разница? Вот пять основных различий между шаровыми кранами из латуни и ПВХ:
ПВХ не имеет таких проблем, как электролиз (химическая реакция, которая происходит когда металлы погружаются в воду), что происходит с латунью. Кроме того, отсутствует риск возникновения коррозии на поверхностях, контактирующих с жидкостями, поскольку нет необходимости предварительно очищать эти поверхности перед их герметизацией. В целом ПВХ может быть лучшим выбором для некоторых пользователей, например, в нефтеперерабатывающей и нефтехимической промышленности, где среда агрессивна.Как выбрать: латунь или латунь? Шаровой кран из ПВХ
Источник: istockВыбор правильного клапана для конкретного применения может оказаться непростой задачей. Вот восемь факторов, которые помогают сделать выбор между шаровыми кранами из латуни и ПВХ:
- Материал : Клапаны из ПВХ обычно изготавливаются из термопластичного материала, который является прочным, долговечным и устойчивым к химическим веществам.
- Цена : Цена клапана зависит от его размера; покупка маленького клапана обходится дешевле, чем покупка большего. Однако цены могут варьироваться в зависимости от того, где они были приобретены.
- Работа с жидкостями : Латунные шаровые краны лучше переносят жидкость, потому что они не подвергаются выщелачиванию пластификатора, как это происходит со временем из ПВХ. Выщелачивание пластификатора в трубопроводных системах из ПВХ вызывает сильную коррозию и разрушение, что со временем снижает их долговечность. Напротив, латунь не ржавеет так быстро, как ПВХ, при воздействии воды или других жидкостей.
- Температурный диапазон : Клапаны из ПВХ и латуни имеют диапазон рабочих температур до 150 градусов по Фаренгейту.
- Конструкция теплообменника: В некоторых теплообменниках используются клапаны с резьбовыми соединениями, что делает их более совместимыми с резьбовыми соединениями, в то время как для других требуются фитинги под пайку, что означает, что они совместимы со сварными соединениями. Этот фактор может определить, какой тип шарового крана лучше всего подходит для сварных соединений.
- Качество воды: Латунь обладает отличной стойкостью к хлоридам и другим коррозионно-активным соединениям, присутствующим в воде, в то время как материалы из ПВХ подвержены коррозии быстрее при воздействии таких химикатов или солей.
- Стоимость обслуживания : Латунные шаровые краны, как правило, дешевле в обслуживании из-за их превосходной коррозионной стойкости по сравнению с клапанами из ПВХ.
- Засорение : Клапаны из ПВХ обычно забиваются быстрее, чем латунные из-за их низкой плотности. Латунь — это более плотный металл, который облегчает протекание жидкостей, не забиваясь мусором и частицами, застрявшими внутри трубки.
Однако цены могут варьироваться в зависимости от того, где они были приобретены.
Заключение
Латунные шаровые краны прочнее и долговечнее, чем ПВХ, а также дороже. Латунь — это то, что нужно, если вам нужен шаровой кран, который может выдерживать высокие температуры и коррозионно-активные материалы. С другой стороны, шаровые краны из ПВХ, как правило, дешевле, чем латунные, поэтому не слишком беспокойтесь о долговечности, но все же хотите надежный продукт, который не сломит банк, выбирайте ПВХ.
