Как пользоваться тестером напряжения: виды, как проверить и измерить

Как пользоваться тестером напряжения — электрическим мультиметром

Тестером в просторечье называют цифровой прибор для измерения параметров электрической цепи – мультиметр (ударение на последний слог). Но чем же он тогда отличается от амперметра, вольтметра или омметра, спросите вы, почему понадобился этот прибор, когда есть другие?

Дело в том, что мультиметр – это три прибора в одном, откуда и идет его название, приставка “мульти” означает много. Но конечно же тестер может не ограничиваться лишь трем составляющими, а содержать в себе по 10, 20, а иногда и 30 различных приборов, и причем, все это в одной небольшой коробочке, по размерам немного превосходящей смартфон.

Что лучше – аналоговый тестер или цифровой

Все приборы в мире изначально были аналоговыми, а сегодня их постепенно вытесняют цифровые. У последних есть множество преимуществ, например, точность измерения, человеческий глаз ведь может ошибиться, тогда как на экране появляется значение вплоть до тысячных.

Однако многие специалисты “старой школы” предпочитают аналоговые устройства потому что они проще, их легче чинить, и они значительно дешевле.

Как подготовить тестер к работе

Подготовка мультиметра состоит из следующих этапов:

1. Подключение источника питания. Как правило, все тестеры работают на простых пальчиковых батарейках, но существуют модели и со встроенным аккумулятором. Большие же промышленные мультиметры работают от сети.
2. Далее следует подключить щупы. Щупы – это провода с клеммами, посредством которых будет создаваться контакт для протекания электрического тока через тестер, Красный провод нужно вставить в гнездо, где написано COM, а черный, где написано V.
3. Проба щупов. Чтобы пользоваться мультиметром, и получать точные результаты, необходимо убедиться в целостности и исправности проводов. Соедините клеммы друг с другом, и вы услышите гудок – это и будет значить, что с щупами все в порядке.
4. Выберите измеряемую величину, и установите ее на шкале путем поворота ручки с указателем.
5. Выберите размерность, то есть в каких долях на экран будет выводиться значение величины.

Тестер готов к работе!

Устройство электронного тестера

Инструкция по применению

Современные мультиметры позволяют измерять огромное количество величин, но основное его назначение – это определение силы тока, напряжения и сопротивления.

Как померить тестером напряжение

Мультиметром можно мерить параметры как постоянного тока, так и переменного. Например, рассмотрим случай с измерением напряжения в бытовой розетке. Вся домашняя электрическая сеть работает на переменном токе, поэтому поставьте указатель тестера в разряд ACV на размерность больше 220-ти.

Затем нужно вставить щупы в розетку (без разницы какой щуп, в какое отверстие вставлять), только не трогайте их металлические части, держитесь только за изоляцию, а также не соприкасайте их друг с другом, пока они находятся в розетке. Скорее всего ваш прибор покажет значение напряжения в 215,5 В, как обычно и бывает.

Если же вы измеряете постоянное напряжение, то алгоритм будет тот же, только стрелка должна быть направлена на раздел DCV. Вы можете померить напряжение пальчиковой батарейки.

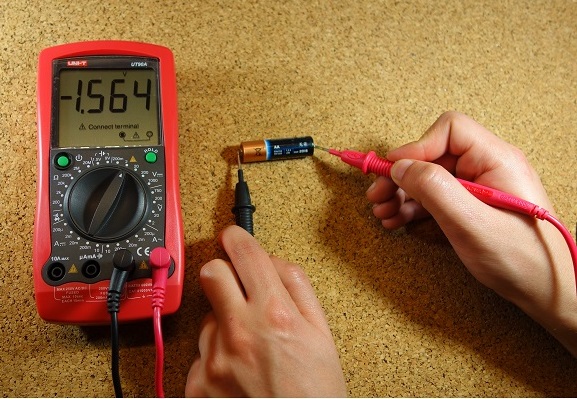

Для этого возьмите щупы, и приложите их к контактам батарейки, здесь, как и в случае с розеткой, не имеет значения полярность, поскольку, на экране всегда будет выводиться одно и то же значение, только с разными знаками. Так как напряжение батарейки обычно невелико, то щупы можно прижимать к клеммам прямо руками.

Вся домашняя электрическая сеть работает на переменном токе, поэтому поставьте указатель тестера в разряд ACV на размерность больше 220-ти

Как померить ток

Чтобы на дисплее выводилось значение силы тока, необходимо выбрать эту величину на шкале, то есть повернуть стрелку в раздел с буквой A. Если вы измеряете постоянный ток, то на DCA, а если переменный, то ACA. Хотя как правило в быту необходимо мерить лишь напряжение, иногда все же возникает необходимость точно определить силу тока, например, при проверке автомобильных аккумуляторов.

Как измерить сопротивление

Все то же самое, только поверните ручку указателя в раздел Ω (Омега). Если вы предполагаете, что сопротивление будет большим, можете выбрать размерность в терраомах – это очень много, обычно таким сопротивлением обладают диэлектрики, если же вы измеряете сопротивление обычного проводника, например, алюминиевой проволоки, достаточно выбрать просто Омы.

Чтобы на дисплее выводилось значение силы тока, необходимо выбрать эту величину на шкале, то есть повернуть стрелку в раздел с буквой A

Прозвон диодов

При помощи тестера можно также проверять на работоспособность диоды. Диоды, для тех, кто не знает или забыл, это такие специальные устройства, которые проводят ток только в одну сторону, поэтому их еще называют выпрямителями переменного тока.

Переключите ручку мультиметра в положение “проверка диодов” – это треугольник с палочкой на вершине, затем подключите к его электродам щупы два раза, меняя полярность. Если диод рабочий, то в одной полярности вы получите значение на экране от 400 до 800, а другой 1. Это будет значить, что в первом случае диод пропускает ток, и на нем есть напряжение, а во втором – нет.

В случае со светодиодом порядок остается тем же самым, однако сама процедура значительно упрощается. Поскольку светодиод светится при пропускании через него электрического тока, вы сразу поймете, работает он, или же сломан.

Дополнительные возможности тестера

Измерение емкости конденсаторов

Некоторые мультиметры обладают встроенной функцией измерения емкости (в Фарадах). И хотя как правило рядовому пользователю он скорее всего ни разу в жизни не понадобится, для радиолюбителей она будет очень полезна, ведь зачастую конденсаторы на рынке вторсырья (а именно там большинство любителей покупает детали) некачественные, а иногда даже встречается откровенный обман, однако, если носить с собой в магазин тестер, то деньги не будут выброшены зря.

Проверка транзисторов в машине

Иногда при починке автомобиля может возникнуть подозрение, что какой-либо транзистор неисправен, однако проверить его тестером очень просто. Необходимо рассмотреть пары его электродов, как диоды и прозвонить их все в обоих направлениях.

Так для npn-транзистора диод База-Эмиттер должен иметь одностороннюю проводимость, диод База-Коллектор – то же самое, а диод Эмиттер-Коллектор не должен проводить ток ни в какую сторону, то есть быть изолятором. Для транзистора с pnp-переходом первые два диода должны проводить ток в обратную сторону.

Кроме того тестером можно:

• Проверять замкнутость практически любой электрической цепи, что делает его актуальным для всевозможных электротехнических лабораторий и производств;
• Узнать вольтаж аккумулятора в машине. Конечно само по себе это знание вам ничего не даст, но если сопоставить напряжение с номинальным при определенном уровне зарядки, вы поймете, нужно ли вам его заряжать, или еще можно его использовать. Для этого просто померьте напряжение, когда аккумулятор заряжен до максимума, и напишите где-нибудь на нем это значение.
• При помощи тестера можно также находить в многожильных проводах фазы, нули и землю. Рассмотрим пример с трехжильным проводом. Разбейте их на 3 пары, и прощупайте каждую. Там, где напряжения не будет – земля и ноль, значит фаза найдена. Далее соединяйте по очереди фазу с этими двумя проводами, и в паре, где напряжение будет меньше, затесался провод заземления, ведь заряд земли меньше, чем у нулевого провода.

Можно придумать еще сотни способов использования мультиметра, оставляем это вам в качестве домашнего задания.

Блиц-советы

• Многие люди любят прижимать проводящие части щупов тестера непосредственно к клеммам тестируемого прибора, и несмотря на то, что в большинстве случаев опасности для жизни и здоровья это не несет в силу очень низкого напряжения, все же так делать не рекомендуется. Дело в том, что жир с рук переходит на металл, а далее начинаются процессы окисления, которые уменьшают проводимость щупов, что значит, что их срок службы уменьшается.
• Если вы покупаете тестер для дома, и вы не радиолюбитель, не стоит переплачивать за ненужные вам функции типа проверки конденсаторов, для обычных бытовых целей вам вполне хватит стандартного тройного набора – измерения тока, напряжения и сопротивления. С ними вы сможете проверить работоспособность розеток, посмотреть, не прерывается ли где ваша электропроводка, а также узнать, не окислились ли контакты.

Как пользоваться мультиметром: измеряем напряжение, ток, сопротивление

Ни один электрик — профессионал или начинающий — не обходится без измерительного прибора — мультиметра. С его помощью можно измерить напряжение в сети, проверить целостность проводов и другие параметры и характеристики электрических цепей и их элементов. В этой статье будем говорить о том, как пользоваться мультиметром.

Содержание статьи

Назначение и функции

Мультиметр — универсальный измерительный прибор, который может измерять несколько электрических величин. Перечень измерений зависит от модели и может значительно отличаться. Базовый набор функций — определение силы тока (постоянного и переменного), напряжения, сопротивления. Такие приборы относительно недороги.

Вообще же можно найти модели, которые могут определять емкость конденсаторов, частоту тока, температуру, могут прозванивать диоды, определяя падение напряжения на P-N переходе, генерировать сигналы определенной частоты и т.д. Чем больше возможных функций, тем выше цена. Еще цена зависит от степени «раскрученности» бренда и от качества сборки.

Мультиметры бывают стрелочными и электронными

Также мультиметры бывают двух типов: со стрелочным и цифровым индикатором. Более популярны модели с цифровой индикацией — информацию считывать проще.

Как видите, функций может быть так много, что возникает вопрос: «Как пользоваться мультиметром?» Вот об этом и пойдет речь дальше.

Внешнее устройство

Мультиметры также еще называют тестерами или мультитестерами, так как они позволяют измерить несколько разных параметров и характеристик. Но говоря «тестер» обычно имеют в виду прибор со стрелочным индикатором. Пользуются им нечасто, так как приходится значения высчитывать по шкале, учитывая при этом выставленный порог измерительной шкалы.

Просто посмотреть на экран проще чем высчитывать показания по шкале

При использовании цифрового прибора с жидкокристаллическим табло этих проблем нет — результат выдается готовый. Именно поэтому, в основном, все пользуются мультиметрами. До того, как узнать как пользоваться мультиметром, разберемся в его строении. Это позволит быстрее освоить навыки работы с этим измерительным прибором.

Общее строение и назначение разъемов

Цифровой мультиметр — небольшой прибор, размером меньше половины тетрадного листа. Весит он 200-300 граммов. В верхней части находится дисплей, на котором отображаются показания измерений. В центральной части корпуса расположен переключатель, при помощи которого задается характер измерений и их пределы. В нижней части корпуса находятся разъемы (гнезда) для подключения щупов. Располагаться они могут внизу справа или вдоль нижней кромки корпуса. Также в комплекте к тестеру идут два измерительных щупа — черный и красный.

Внешний вид мультиметра

Чаще всего разъемов три. Нижний подписан обычно «COM» — общий. Сюда всегда подключается черный щуп. Два других предназначены для подсоединения красного щупа. Верхнее гнездо используется только в одном случае: при измерении постоянного тока, величина которого более 200 мА. Все остальные измерения мультиметром проводятся когда второй щуп стоит в среднем положении.

Есть модели, в которых измерительных гнезд четыре (на фото слева). В этом случае есть отдельно гнезда для измерения силы тока до 200 мА, отдельно — для тока от 200 мА до 10 А (цифры могут меняться в зависимости от модели, но смысл остается тот же). Для сопротивления и напряжения есть собственное гнездо. Все гнезда подписаны, разобраться не очень сложно.

Режимы и пределы измерений

Для того чтобы понять, как пользоваться мультиметром, надо внимательно рассмотреть переключатель режимов, рассмотреть где и какие обозначения, режимы.

Переключатель режимов работы мультиметра

Количество и положение режимов зависит от модели, но в большинстве из них присутствуют:

• Положение OFF — выключение прибора.
• ACV — для измерения переменного напряжения. В некоторых моделях может стоять буква V и волна под ней.
• DCA — для постоянного тока до 200 мА. Может обозначаться латинской A и ровной чертой под ней.
• 10 А —  для постоянного тока от 200 мА до 10 А (в некоторых моделях эти цифры могут быть другими).
• HFE — для проверки коэффициента усиления транзисторов. Этот режим есть далеко не во всех моделях.
• Изображение диода или мегафона — гнездо для прозвонки проводов и проверки диодов.
• Ω — измерение сопротивлений.
• DCV — постоянного напряжения. Может стоять буква V с ровной чертой снизу.

Это все основные режимы. Как видите, в большинстве из них есть несколько положений. Эти положения определяют верхний предел измерений.

Как проводить измерения электрических параметров

До того, как начнем говорить о том, как пользоваться мультиметром, надо запомнить, что при измерении силы тока мультиметр подключается последовательно — в разрыв цепи, а при измерении напряжения — параллельно относительно участка или элемента цепи.

Измеряем напряжение

Переводим переключатель в положение измерения напряжения. Есть два положения: для постоянного и переменного напряжения. Выбираем по параметрам цепи или устройства.

Далее надо выбрать диапазон измерений. Для этого надо хотя-бы ориентировочно (а лучше — точно) знать, какие показания ожидать. Например, при измерении напряжения в сети вы знаете, что там будет 220 В или На на батарейках или аккумуляторах есть надписи, на устройствах — шильдики с указанием параметров цепи.

 В любом случае ставим предел — ближайший больший. Это обеспечит большую точность.

Схемы подключения мультиметра для измерения разных электрических величин

Если не знаем точно, какое напряжение может быть, ставим приблизительно — после первых показаний можно будет изменить. Если вообще не имеем представления о величине напряжения, ставим самый большой предел, в дальнейшем приближаясь к нужному положению. Такой алгоритм не позволит сжечь прибор, что может случиться, если выставить слишком низкий предел.

Определившись с пределами изменения, подключаем щупы:

• черный в общее гнездо «COM», а второй щуп — к минусу батарейки или аккумулятора;
• красный в гнездо с надписью VΩmA, а щуп от него — к плюсу элемента питания.

На дисплее высвечиваются цифры. Это и есть напряжение на измеряемом участке. В данном случае на батарейке/аккумуляторе.

Чтобы измерить напряжение, надо перевести переключатель в нужное положение

Если перепутать щупы местами и подключить красный к плюсу, а черный — к минусу, ничего страшного не произойдет. Перед показаниями просто высветиться знак минус.

Как пользоваться мультиметром для измерения тока

Чаще всего и для измерения силы тока есть есть два положения переключателя — постоянного и переменного. Но не во всех моделях. Есть приборы (M-830, DT-830), которые могут измерять только постоянный ток.

Для измерения постоянного тока мультиметром порядок действий стандартный:

• Выставляем переключатель в соответствующее положение.
• Выбираем предел измерения (ставим приблизительно ожидаемую величину тока).
• Устанавливаем измерительные щупы:
  • черный в гнездо «COM»;
  • красный
    • в гнездо VΩmA, если ожидаемый ток будет меньше 200 мА;
    • в третье гнездо, если ток будет больше 200 мА.

      Как измерить мультиметром постоянный ток

• Подключаем мультиметр в разрыв цепи. Для этого свободными концами щупов дотрагиваемся до обоих проводников в месте разрыва, замыкая цепь через прибор.
• Снимаем показания с дисплея.

Одно замечание: сборка измерительной схемы при измерении тока должна проходить при снятом напряжении. При значительных токах (выше 200 мА) работа без снятия напряжения небезопасна. Подавать питание надо только после того как мультиметр подключен.

Режим измерения сопротивления

Положение щупов мультиметра для измерения сопротивления стандартное: красный в гнезде «COM», черный — в VΩmA. Свободные концы щупов прикасаются к выводам измеряемого объекта.

Есть нюансы с выбором предела измерений. Если вы знаете, какие показания должны быть (проверяете резисторы, например), выставляете предел измерений ближайший больший. Если величина сопротивления неизвестна, переводим переключатель на максимальную шкалу. После измерения ее можно будет изменить на более подходящую.

Как измерить мультиметром сопротивление

Если при измерении сопротивления мультиметром на экране появилась цифра «1», это означает, что предел измерения превышен, надо изменить его на больший.

Прозвонка проводов мультиметром

В этой главе рассмотрим как пользоваться мультиметром для проверки целостности проводов или, как говорят, для прозвонки. Когда нужна эта операция? Да очень часто. Например, когда что-то не работает и надо определить не шнур ли в этом виноват. Это первый шаг при ремонте любой бытовой техники — проверка целостности сетевого шнура. И проверку проводят именно при помощи мультиметра (тестера) в режиме прозвонки.

Второй часто встречающийся случай — когда при подсоединении кабеля забыли подписать какой провод куда подключили. В этом случае не одном конце щуп держат на одном проводе, а на другом конце перебирают проводники до тех пор, пока не услышат характерный звук.

Прозвонка проводов мультиметром

Теперь непосредственно о само процедуре. Сначала переводим переключатель в режим прозвонки. В этом режиме прибор издает писк если сопротивление цепи менее 50 Ом. Если вы подключили прибор к обоим концам проводника и услышали писк — провод цел, если писка нет — где-то обрыв.

Обычно режим прозвонки на мультиметрах изображается графически: наносится пиктограмма в виде рупора с исходящими звуковыми волнами. Переключатель ставим в это положение, щупы устанавливаем в стандартное положение — красный в гнезде «COM», черный — в VΩmA. Свободными концами щупов прикасаемся к концам проверяемого провода. При прозвонке кабеля эту процедуру повторяют с каждой жилой.

Как пользоваться мультиметром: значения символов, функции, измерения

Смотрите также обзоры и статьи:

Что значат эти странные символы на передней панели мультиметра?

Многие пользователи не понимают большую часть символов, указанных на лицевой стороне мультиметра, другие сталкиваются с отсутствием знаний, используя лишь малую часть его потенциала. Мы сделали таблицу с основными обозначениями, которые вы можете встретить на современном измерительном приборе. Ее можно распечатать и держать под рукой.

Как пользоваться ? Отдельно скажем о том, что не вошло в таблицу.

1. Температура — в Цельсиях и Фаренгейтах (°С, °F). В комплектации должна идти термопара.

2. Включение/выключение. Большинство из них включается с помощью поворотного переключателя. В некоторых моделях есть отдельная кнопка ON/OFF. Не стоит забывать о функции авто отключения: если вы не используете инструмент в течение определенного промежутка времени, он выключается автоматически.

3. Min/Max — фиксация минимальных и максимальных значений. Есть более продвинутая функция Peak Min/Max — захватывает прерывистые или переходные значения.

4. Кнопка HOLD (удержание данных), нажав на нее, вы зафиксируете последние показания на экране устройства. AutoHOLD — захватывает измерение, подает звуковой сигнал и блокирует измерение на дисплее для последующего просмотра. Автоматически обновляется с новым стабильным показанием.

5. Кнопка регулировки яркости — переключает подсветку дисплея.

6. (i) info: отображает информацию о текущей функции или элементах на дисплее в момент нажатия кнопки.

7. Режим LoZ (используется импеданс с малым входным напряжением) для уменьшения помех при проверке целостности цепи.

8. RANGE — выбор диапазона измерений: переключается в ручной режим и циклически проходит через все диапазоны.

9. Разъемы для проверки транзисторов. Дорогостоящие модели такого разъема лишены. Вместо него в комплекте идет отдельный переходник.

10. True RMS — измерение среднеквадратических показаний. Данная функция поможет более точно узнать силу тока и напряжения, также присутствует в продвтнутых разновидностях токовых клещей, при отклонениях — синусоида.

11. Подключение к ПК, порт RS-232 — вывод всех показаний на компьютер, возможность создавать графики. Важно! Задумайтесь о приобретении USB переходника, так как далеко не во всех компьютерах остались данные разъемы.

12. У всех разновидностией разъемы для подключения щупов подписаны. Некоторые тестері предупреждают оператора о неправильном подключении звуковым или световым сигналом. Будьте внимательны! При неправильно подключении щупов может сгореть как предохранитель, так и сам прибор.

13. С помощью светового или звуковой сигнала бесконтактный индикатор напряжения поможет найти скрытую проводку.

Приобретая бюджетную модель, будьте готовы к покупке новых щупов, ведь китайский производитель на них всегда экономит. Защитный кожух убережет цифровой тестер от физических и механических повреждений. Внимательно подходите к дапазону величин измерений: всегда лучше брать с запасом.

Классификация мультиметров

Мультиметр настолько полезный инструмент, что любой человек, связанный с электромонтажными или какими-либо другими подобными работами, должен непременно его иметь. Он за секунды определит есть ли в сети напряжение, какой ток потребляется бытовым прибором, а также определит целостна ли цепь или в ней есть разрывы, и это еще не все его функции.

Существует два вида мультиметров: аналоговые и цифровые.

Аналоговые имеют шкалу и стрелку и появились намного раньше цифровых моделей. Поскольку стрелка не стоит на одном месте, а немного колеблется, то однозначно прибор будет выдавать некую погрешность. Положительным моментов в использовании таких приборов является то, что есть возможность отследить происходящие изменения по движущейся стрелке.

Цифровые мультиметры являются более современными и стали настолько популярнее аналоговых, что практически выжили их с рынка. У него не завышена стоимость, однако преимущества налицо: простота в обращении, удобство использования, минимум погрешности, больший функционал, а показатели выводятся на экран в цифровом выражении.

Принцип работы обоих видов не отличается.

Некоторые модели мультиметров работают автоматически. Для них нужно определить какой вид измерения нужно провести, а он сам поставит границы.

Еще одна разновидность мультиметров – те, которые возможно подсоединить к компьютеру, чтобы полученные при замерах данные можно было отправлять и корректировать.

Чтобы выбрать мультиметр для дома не нужно покупать самый дорогой и навороченный вариант. Средний по цене будет выдавать довольно точный результат замеров, например, серия DT и прочие. Чем больше последняя цифра, тем новее модель.

Профессионалы конечно же могут рассмотреть для себя другие варианты. Существуют специальные мультиметры, которые оснащены водонепроницаемым корпусом. Более того, можно рассмотреть варианты, на которых имеется защита от вибрации, либо каких-либо механических повреждений. Современные устройства имеют возможность записи данных и нанесения их на графики, а также передачи данных через смартфоны или планшеты. Они, несомненно, имеют стоимость выше, чем упрощенные, но для людей, нуждающихся в профессиональном оборудовании, будут незаменимы.

Конструкция и маркировка мультиметров

По конструкции мультиметры могут быть стационарными и переносными (носимыми).

На картинках представлены образцы.
Стационарные модели подключены к сети постоянного или переменного тока, они используются в лабораториях, в сервисных центрах, а переносные имеют встроенный источник питания. При использовании мультиметров создаются целые измерительные комплексы, где мутиметр исполняет не только функции мультиметра, но и присутствует огромный дополнительный функционал с возможностью записи полученных показателей и их качествененой обработки.

Стандарнтый прибор состоит из следующих элементов:

1. Экран
2. Переключатель
3. Гнезда для измерительных щупов
4. Источник питания
5. Кнопка включения/выключения
6. Разъемы
7. Обозначения

Шкала обозначений играет основную роль, так как при неверно вытавленных параметрах могут произойти сбои, вплоть до отгорания предохранителей или выхода из строя целого прибора, либо просто замеры будут с большими погрешностями.

Шкала выглядит как окружность, разбитая на части, где на каждый сектор распределен свой параметр, между собой сектора разделены линиями. В комплекте имеются щупы, которые подключаются в гнезда на корпусе.

Пробежимся поверхностно по наименованиям и предназначениям гнезд:

• «СОМ» предназначено для черного щупа, при замере полярных детелей это важно.
• «10А» предназначено, чтобы замерить силу тока в 10А. Можно замерять и больше, но нужно следить за тем, чтобы не сжечь прибор. Если вдруг возле гнезда загорелась надпись  «unfused», значит отсутсвует предохранитель. Мультиметр во время замеров подключать нужно последовательно.
• «MACX» предназначено для щупа при измерении токов до 0,2А.
• «VΩCX+» для подключения красного провода, служит для любых измерений, таких как проверка напряжения, сопротивления и т.д., кроме силы тока.
• «MAX 750» и красный треугольник говорят о пределе измерения напряжения, это число может быть другим.

Если пределы для измерения не известны, то нужно ставить на макисмальный показатель шкалы. К металлической части щупа прикасаться ни в коем случае нельзч, как минимум замеры будут с погрешностями, как максимум – поражения током не избежать.

Рассмотрим обозначения на мультиметре по секторам:

• «ACV» — изменение переменного напряжения
• «DCV» — постоянное напряжение
• «DCA» — постоянная сила тока
• «ACA» — переменный ток
• Значок «Ω» обозначает сопротивление

Также есть значки, обозначающие режим проверки диодов, звуковой сигнал, частоту, емкость и т. д.

Основные возможности мультиметров

В этом разделе ознакомимся с тем как пользоваться мультиметром, с какой стороны к нему подойти и как вообще его включать.

Включение и выключение производится путем нажатия кнопки на передней панели, она обычно бывает красного цвета и подписала следующими буквами: «ВКЛ/ВЫКЛ» или «ON/OFF». Обязательно перед работой нужно проверить батареи, они должны показывать нужное напряжение.

После того, как прибор включен, нужно поставить ручку на нужный параметр – температура, сила тока, напряжение или прозвон. После этого устанавливаем максимальное значение. Если это будет сделано неверно, то при измерении напряжения появится значение 1, что в данном случае означает бесконечность. Если это не цифровой мультиметр, а стрелочный, то стрелка упрется в максимум. Если всё сделано по правилам, то после выставления максимального значения измеряемого параметра нужно щупами коснуться объекта.

Здесь нужно обратить внимание на правильность выбранного сегмента, в том случае, если значение ниже значения сегмента, который идет следом, тогда нужно ручку переключить на меньшее значение. При работе с аналоговым прибором все подобно указанному описанию, но в этом случае стрелка прибора будет реагировать почти незаметно.

Затем нужно снять показания, зафиксировать их, выключить прибор и извлечь щупы.

Для того, чтобы узнать, как измерить напряжение мультиметром или тестером распишем небольшой алгоритм, который пригодится и начинающим пользователям, и людям, которые уже немного знакомы с прибором.

Для начала нужно:

1. Установить предел измерений
2. Выбрать максимум от значения, указанного на источнике питания, это нужно для получение более точного значения
3. Подключаем тестер к источнику параллельно участку, где замеряем напряжение. В разъем «минуса» устанавливаем черный щуп и «минус» подводим к источнику. В разъем «VΩmA» красный щуп одним концом, другим – к «плюсу» аккумулятора.
4. После проведенных манипуляций на экране должны появиться цифры, показывающие напряжение источника питания.

Многие зачастую путают тестер с мультиметром, разница между ними заключается в том, что мультиметр более многофункциональный, с его помощью можно измерять множество параметров, а работа с тестером – это более простая процедура. Но если работа по пользованию мультиметром будет освоена, то эти навыки научат и как правильно пользоваться тестером. И хотя у него есть свои преимущества, основная его работа – измерять напряжение. В случае если на нем есть фазы, то прибор дополнительно может проверить цепь на ее целостность.

Для измерения переменного напряжения все происходит аналогично. Сначала выбирается тип, переключателем выставялются показатели, щупы размещаются в отверстиях гнезд, затем в сеть. Порядок подключения можно не соблюдать, поскольку «плюс» и «минус» здесь перепутать невозможно.

Кроме того, мультиметром можно измерять силу тока. Для этого красный щуп нужно установить в соответсвующее гнездо для измерения силы тока, значение зависит от предполагаемой величины, но сначала лучше использовать наибольшие значения, а затем переходить на меньшие, чтобы не испортитть прибор.

Следующая функция, доступная для этого чудо-прибора – это проверка диода. На шкале имеется такое изображение для цепей не больше 50 Ом.  Исправный диод может прозваниваться только в одну сторону, неисправный – в две. Поэтому, когда при проверке в одном напрвлении появится значение, а в другом сработает зуммер, значит диод исправный.

Несколькими способами можно проверить емкость конденсатора. Один из которых – это тестирование с использованием стрелочного прибора: если есть пробой, то стрелка будет отклоняться и сразу возвращаться назад. Основной же способ заключается в том, чтобы соединить правильно «плюсы» и «минусы» мультиметра и полярного конденсатора. Если это правило применить неверно, то электролит вскипит с пробоем диэлектрика и произойдет взрыв. В данном случае роль диэлектрика играет бумага, а поскольку верх детали ослаблен, то взрыва как такового нет, а происходит лишь разрыв верха.

Если емкость конденсатора больше 0,25 мкФ, то для их проверки сначала разряжают элемент, переключают прибор на режим омметра, а затем щупами касаются ножек, учитывая полярность. Конденсатор заряжается в течение нескольких секунд, а затем происходит короткое замыкание на отметке 0. При единице – обрыв. Эти конденсаторы неисправны, их можно выбросить, в случае если единица появилась не сразу, то конденсатор в рабочем состоянии.

Если подключить термощуп (а такая возможность у прибора есть), то можно измерить температуру, рабочий диапазон составляет от 20 до 1000 градусов.

Режим прозвонки на мультиметре – очень востребованная функция. Название произошло от того, что при проверке появляется звук зуммера. Для этого переключатель ставим в режим прозвона и щупами проводим проверку цепи. Если появился звук, значит все в порядке и переходим на другой участок. Такой режим очень удобен при замерах пучков проводов, когда цель заключается в том, чтобы найти один неисправный провод.

Популярные модели мультиметров

Одним из самых популярных мультиметров, подходящих для дома – UNI-T UT890, он уже несколько лет занимает лидирующее положение на рынке. Любой домашний мастер будет счастлив иметь этот прибор.

•  Достоинства: доступная цена, режим памяти, режим «прозвон».

Недалеко ушел от него прибор этой же марки Uni-T UT136, он продается и в магазинах, и в интернет-магазинах. Диапазон измерений может быть и ручной, и автоматический. Единственный его недостаток заключается в том, что качество работы понижается при низкой температуре.

• Достоинства: компактность, многофункциональность.

На почетном месте мультиметр UNI-T UT33D, он довольно прост, но очень компактный и свою работу знает, помещается в карман и мало весит. Имеется защита от перегрузки, безопасен. Чувствительность высокая, а погрешность минимальная. Подойдет как для новичка, так и для специалиста. Из недостатков – ограниченное число функций.

Ну и еще несколько моделей, достойных быть в числе лучших бренда UNI-T UT70A, UT55, UT139C, UT71E

Поделиться в соцсетях

Как пользоваться тестером для различных искомых характеристик? + видео

Этот маленький, но очень способный прибор есть у каждого любителя электроники, поэтому, как пользоваться тестером, мы расскажем как раз на основании опыта одного из наших друзей. Но сначала разберемся, что это такое, и какие же параметры мы сможем анализировать, имея данный инструмент.

Мультиметр и кабель-тестер – в чем разница?

Тестер – довольно всеобъемлющее понятие, в него входит как привычный мультиметр, так и кабельный тестер, который проверяет целостность провода по всей длине и даже может указать место обрыва цепи. Мультиметр, как понятно из его названия, умеет многое. В его основные функции входит определение напряжения, сопротивления и силы тока, что соответствует отдельным приборам вольтметру, омметру и амперметру. Может быть переносным и стационарным, а шкала у него может быть аналоговой либо в виде цифрового дисплея.

Кабель-тестер также различается по своему назначению. Существует измеритель состояния оптических кабелей и витой пары (сетевых). Ко второму виду относится также измеритель телефонного и коаксиального кабеля. На выходе мы можем получить следующие параметры: длину провода, схему разводки, степень наводки и затухание, сопротивление и потери. По классам приборы делятся, исходя из их достоверности. Существуют базовые (читай бытовые, для простой проверки), с квалифицированной степенью проверки и сертификационным уровнем.

Они отличаются не только точностью и достоверностью, но и функциями. Например, сертификационный тестер имеет возможность провести диагностику и найти причины в том случае, если ваша проводка тест не прошла, то есть неисправна.

Кабельный тестер и мультиметр – особенности измерений

Прежде чем использовать тестер напряжения или кабельный, следует знать, чего же нам ждать, когда подключим прибор. Также важно помнить, как правильно им пользоваться. Иначе мы можем не только получить неверные результаты или вовсе их не увидеть, но и учинить пожар или неприятно пахнущее оплавление изоляции проводов. Для мультиметра важно обстоятельство, что он измеряет то, что чувствует лично он, то есть «измеряет себя». А значит, нужно пропустить все интересующие нас параметры в полной мере через прибор.

Как в тех или иных случаях следует его подключать в цепь, нам расскажут законы физики школьного уровня, но об этом мы упомянем ниже. Тестер для кабелей не капризен в плане подключения, так как разъем у него обычно перепутать невозможно. Для работы с ним следует лишь понять, как распознать те или иные сигналы, но об этом лучше читать в каждом конкретном руководстве к прибору, собственно как и про сигналы, которые показывает его дисплей. Перед работой следует всего лишь выяснить, в каком диапазоне скоростей должен работать кабель, а потом замерить, соответствует ли реальное значение ожидаемому.

Если значение не соответствует, то нужна диагностика сертифицирующим тестером, важно провести ее в режиме NEXT (наводка на конце кабеля) и Return Loss (потери при возврате). Тогда можно определить, что не в порядке – сам кабель или его разъемы.

Как пользоваться тестером для различных измерений?

Независимо от того, какой у вас тестер, электрический или аналоговый, следует знать общий подход к измерению самых распространенных параметров.

Постоянное и переменное напряжение

Чтобы измерить данный параметр, нужно переключить тестер в режим вольтметра, для этого найдите обозначения DCV (V) и ACV (V~), обозначают эти буквы соответственно постоянное и переменное напряжение. Согласно физическим законам, значение напряжения следует снимать при параллельно подключенном приборе, только так на нем будет разность потенциалов, как и в основной цепи.

Во всем этом процессе есть несколько особенностей. Например, ваши показания будут не точны, если сопротивление измеряемого участка цепи будет порядка 1 МОм, потому что собственное сопротивление тестера в таком режиме очень велико, и он будет давать заниженный результат. Таким образом, для достоверности результатов нужно соблюдать условие, чтобы ток источника был намного больше, чем отношение U/R, где U – искомое напряжение, а R – собственное сопротивление измерительного прибора.

Но и это еще не все, при измерении ACV прибор делает его выпрямление с помощью диодов, но и они имеют свою разность потенциалов, что дает погрешность при измерении переменного напряжения в районе 1-3 Вольт, значение просто будет занижено. Точно также прибор будет привирать в случае измерения падения напряжения большой частоты, причем порог не так и высок, значения станут отличаться от реальных уже в районе пары сотен кГц.

Постоянный ток

Опять возвращаемся к школьной физике, чтобы через прибор прошло такое же количество зарядов, как и через анализируемую цепь, он должен быть подключен последовательно, то есть вклинен в нее (в разрыв цепи). Режим называется DCA, а для высоких значений есть функции 10А и 20А. Правда, не забудьте заменить штатные провода на усиленные для этих режимов, потому что стандартные не держат такие нагрузки и оплавляются, а то и горят, потому что рассчитаны максимум на 5 Ампер.

А вот переменный ток напрямую измерить не получится, можно только извратиться, подключив в цепь резистор с крайне малым сопротивлением. Ток измеряется уже на этом элементе цепи, а потом искомое значение тока находится по формуле U/R, только вот погрешность такого измерения довольно большая, и то метод работает в случае крайностей – либо очень высокий ток, либо очень низкий.

Сопротивление

Измеряется эта величина на резисторе при отключенной цепи, то есть ток идти не должен. Режим омметра в тестере включается через обозначение буквой «Омега» (подкова). Если вы все же не перекроете ток в цепи, то получите значение, которое даже для расчетов использовать будет нельзя, так как против сопротивления резистора будет играть сопротивление оставшейся части цепи, которое, кстати, неизвестно. А вот дифференциальное сопротивление некоторых элементов (нелинейных) получить с помощью тестера тоже нельзя, только косвенно, причем придется не только считать, а даже строить графики U=f(I), предварительно изменив анализируемую цепь.

Прозвон диодов

Режим включается соответствующим значком, который изображает диод. Нельзя пользоваться при включенном токе. Берем красный провод и подносим к одному концу, а потом ко второму. Тот, от которого будет показано цифровое значение, и является анодом. Если на экране знак бесконечности, то вы наткнулись на катод.

Распиновка транзисторов

Тестер работает в режиме прозвона диодов, красный провод крепим к одному из концов резистора, вторым проводом (черным) проверяем контакты (оба). Если дисплей выдаст нам два числа, то это n-p-n транзистор. Цифры будут почти одинаковы, но запомните их, а лучше отметьте, в каком случае значение было меньше. Теперь можно определить базу, эмиттер и коллектор: в качестве первого объекта выступает контакт, за который у нас держится красный провод, второй – тот, для которого цифра была больше, а последний – для которого цифра была меньше.

Если прием с красным стационарным проводом не дал нам значений, то красный провод отсоединяем и стационарно крепим черный провод, а красным проверяем контакты в поисках цифр на экране. Так подбираем комбинацию с адекватным поведением. Если с черным проводом повезло, то транзистор является типом p-n-p, а эмиттер и коллектор вычисляют по той же закономерности.

Емкость и индуктивность

В некоторых моделях тестеров могут быть функции измерения численного значения этих параметров, и обозначаются режимы C (емкость) и L (индуктивность). Подключаются как омметр. Если специальных режимов нет, то наличие (работоспособность) этих характеристик можно установить с помощью режима омметра, но вот численное выражение вы не получите. Как это определить: сопротивление исправной катушки должно стремиться к нулю и выражаться каким-нибудь малым конечным числом, а конденсатор – наоборот, его сопротивление должно быть очень большим, вплоть до бесконечности. Подключая электролитический конденсатор к тестеру, соблюдайте полярность (красный – к плюсу, черный – к минусу), и не вздумайте схватиться за выводы руками.

Оцените статью: Поделитесь с друзьями!

Работа с тестером напряжений: правила пользования, виды приборов

Современные электротехнические работы немыслимы без применения таких приборов, как тестеры напряжения. Тестер напряжения (ТН) – компактное электротехническое устройство, с помощью которого определяют наличие напряжения, измеряют силу тока и определяют сопротивление участков сети и приборов. Чтобы понимать, как пользоваться тестером напряжения, надо понимать принцип его действия. ТН бывают разных видов. Это могут быть стрелочные тестеры (аналоговые мультиметры) или электронные приборы с цифровым дисплеем.

Модели тестеров напряжения

Для чего нужен тестер

Бытовая электросеть представляет собой систему двужильных проводов, которые являются средством доставки электрической энергии к потребителям (бытовым приборам). Один из проводов – это фазный проводник, вторая жила нулевая. Нередко возникает ситуация (ремонт старой электрики, аварийные повреждения), когда новый хозяин помещений не знаком с тем, как делалась проводка. При смене световых устройств либо выключателей, розеток нужно знать, в каком проводе «скрывается» фаза. Для этого применяют тестер.

В зависимости, какого вида нужна работа тестером, применяют определённые ТН. Самые простейшие устройства – отвёртки-индикаторы или тестеры-пробники. Для более сложных исследований состояний электросетей используют стрелочные мультиметры или более современные цифровые ТН.

Виды тестеров напряжения

На сегодняшний день известны ТН различной конструкции и предназначения. Наиболее широко применяемые виды тестеров напряжения можно представить следующим перечнем:

• тестеры пробники;
• аналоговые мультиметры;
• цифровые тестировщики;
• Lan прибор – тестер витой пары.

Тестеры пробники

Для проверки наличия потенциала в том или ином проводнике достаточно воспользоваться тестером напряжения в виде пробника. Прибор представляет собой отвёртку с прозрачным корпусом, внутри которого помещён проводник со светодиодом и резистором. Жало отвёртки соединено с металлическим пятаком вверху корпуса через внутреннее устройство.

Особых знаний о том, как правильно пользоваться тестером, не требуется. Жало отвёртки прижимают к исследуемому проводнику, а пальцем зажимают пятак. Ладонь помещается на диэлектрическом корпусе пробника. Тестер рассчитан на замер тока напряжением до 250 В.

Происходит замыкание цепи на тело человека. Сила тока, пройдя через сопротивление, настолько мала, что абсолютно неощутима. Если в проводнике есть напряжение, то лампочка загорается. Когда пробник не реагирует, значит, провод нулевой, или он оборван.

Тестеры-пробники

Важно! При покупке пробника не стоит гнаться за дешевизной. Можно купить изделие недобросовестного производителя, и в результате брак отзовётся ударом током.

Производят также пробники, которые не нуждаются в прикосновении к пятаку. Достаточно провести тестером над проводом, световой индикатор моментально среагирует. Прибор незаменим при проверке скрытой проводки под слоем штукатурки.

Сдвоенные отвёртки по своему действию аналогичны простому пробнику. Они наделены свойством определять наличие фаз. В инструкции о том, как проверить фазировку сети, указано, что двумя жалами замыкают два провода. Наличие двух фаз подтвердит индикация устройства. Когда фаза на проводах одна и та же, индикация «молчит».

Аналоговый мультиметр

Стрелочные мультиметры своим названием обязаны тому, что приборы выполняют замеры в электрической сети нескольких параметров электроэнергии. Стрелочный тестер – это измерительное устройство, которое совмещает в себе функции нескольких приборов: амперметра, омметра и вольтметра. Внешний вид тестера представляет собой шкалу и панель управления.

Стрелочный мультиметр

Шкала

Чтобы знать, как пользуются тестером мультиметром, надо разбираться в графическом построении изогнутых дуг шкалы прибора. Среди них особо заметна зеркальная полоска.

Обратите внимание! Зеркальная дуга нужна для точной фиксации глазом отсчёта показаний тестера. Чтобы избежать погрешностей при снятии данных, человек должен добиться полного совмещения стрелки устройства с её зеркальным отражением.

Верхняя шкала фиксирует отсчёт переменного напряжения и силы тока. Ниже, под зеркальной лентой, линейка нужна для фиксации стрелкой показателей постоянного тока. Предпоследняя двойная шкала служит для отсчёта сопротивления в единицах измерений – ом и килоом. Красная нижняя линейка отражает уровень какого-либо сигнала в децибелах.

Под шкалой на корпусе прибора помещена поворотная клавиша с разрезом под отвёртку. Перед началом измерений кнопкой устанавливают стрелку в нулевое положение.

Панель управления

Центральный переключатель определяет диапазоны измерений. Показания пределов в вольтах, амперах и милиамперах кратны 30.

Для того чтобы показания соответствовали виду измерения, внизу имеются три кнопки, которые включают режимы показаний: переменный и постоянный ток, сопротивление.

Слева на панели стрелочного мультиметра помещена клавиша установки нуля. Она предназначена для установки стрелки в крайнее правое положение «0» для замера сопротивления в килоомах. Данная шкала развёрнута в обратную сторону. Ниже расположены гнёзда для подключения щупов.

В верхней части панели размещены две клавиши: левая кнопка своим включением защищает работающий прибор от перегрузок, правая – разблокирует защиту.

О том, как пользоваться стрелочными мультиметрами, и как работают с тестерами, можно узнать из инструкции, прилагаемой к приборам.

Цифровые тестировщики

Цифровые мультиметры оснащены жидкокристаллическими экранами. Приборы предназначены для измерения напряжений постоянного и переменного тока (VDC, VAC), сил тока (DC, AC), сопротивления. Устройством проверяют состояние диодов и электрическую цепь на разрыв.

На примере мультимера OZON DT 832 можно рассмотреть все функциональные возможности приборов такого типа.

Расположение органов управления на передней панели тестера практически повторяет компоновку ручек и кнопок аналогового мультимера. Вместо нескольких вакансий точечных входов для наконечников щупов на устройстве находятся три универсальных гнезда.

Цифровой тестер

Дополнительная информация. Мультиметры массового производства КНР «страдают» существенной неточностью при замерах параметров сети. Поэтому лучше избегать покупки дешёвых поделок.

Прибор производит замеры нескольких параметров электросети:

• напряжение постоянного тока;
• напряжение переменного тока;
• величина постоянного тока;
• величина сопротивления;
• тестирование диодов;
• тестирование конденсаторов.

Напряжение постоянного тока

Пользуются сектором VDC, разделённым 5 диапазонами. Для замера выбирают сначала большой интервал. Если сразу установить диапазон с малыми значениями, то устройство может перегореть, ведь величина параметра неизвестна. О превышении предела измерения прибор сигнализирует значком в левом верхнем углу экрана.

Напряжение переменного тока

Для замера этого параметра пользуются сектором VAC. Необходимо включать работающий мультиметр в безопасных пределах, в противном случае устройство «рискует» сгореть. Ни в коем случае нельзя подключать тестер к переменному току в постоянном режиме. Результат тоже окажется плачевным.

Величина постоянного тока

Снятие показаний небольшого тока (до 10 А) абсолютно безопасно. При замерах большой величины силы тока операцию нужно проводить в течение 2-3 секунд.

Величина сопротивления

Указатель переключателя устанавливают в секторе сопротивления. В этом положении срабатывает звуковая сигнализация при коротком замыкании. Если сигнал отсутствует, то это означает разрыв цепи.

Тестирование диодов

Один конец диода выпаивают из схемы. Диод проверяют через сектор сопротивления. Щуп ставят на базовый вывод, а другим наконечником тестируют два других вывода транзистора.

Тестирование конденсаторов

Для проверки конденсатора его выпаивают из платы. Ножки детали замыкают между собой. Происходит разрядка ёмкости. Тестирование происходит в режиме измерения сопротивления. Переключатель устанавливают в режим прозвонки. Прикосновение щупами к двум ножкам конденсатора отразится на дисплее прибора.

Если ёмкость радиодетали превышает 0,25 мкФ, то сначала на дисплее отразится величина сопротивления, а затем появится цифра «1». Ёмкость зарядилась, а сопротивление достигло бесконечности. Мгновенное появление цифры говорит о том, что конденсатор имеет внутренний обрыв. Нулевое сопротивление сигнализирует о замыкании между обкладками детали.

Lan прибор

Устройство называют ТН для витой пары. В связи с появлением многообразной техники, использующей для доставки различных электросигналов шнуры в виде витых пар проводников, возникла потребность в тестировании таких проводов. Приборы, предназначенные для такого вида работ, называют Lan-тестерами. Они могут тестировать состояние всех видов телекоммуникационных сетей, оснащённых коннекторами.

Концы витых шнуров обжаты пластиковыми клеммами – коннекторами. ТН обычно состоят из одной или двух частей (основной и съёмной). Проверить состояние витой пары в пределах помещения не составляет особого труда. Для этого тестируемый провод удаляется из системы. Его коннекторы вставляют в специальные гнёзда ТН. Сигналы отражаются в виде поступательно передвигающихся световых сигналов под нумерованной шкалой. Задержка сигнала показывает обрыв на проводе под определённым номером.

Лан-тестер

В случае наличия протяжённой коммуникации в работу вовлекается съёмная часть Lan-тестера. Установленная приставка на другом конце витых проводов отметит на экране основной части тестера нарушения проводимости того или иного провода.

Многообразие моделей тестеров напряжения позволяет потребителю приобрести нужный вид прибора. Это разрешает применять оптимальное устройство в полную силу его возможностей.

Видео

Оцените статью:

правила использования прибора при измерении электрических характеристик

В быту часто возникают ситуации, когда необходимо измерить напряжение в сети или проверить провод на пробой. Для решения этих задач используется тестер напряжения. Современные приборы обладают широкими функциональными возможностями и называются мультиметрами. Однако для человека, не занимающегося профессионально электрикой, будет достаточно и более простого устройства.

Виды и конструктивные особенности

Все тестеры можно разделить на две большие группы — аналоговые и цифровые. Они отличаются способом вывода информации. В аналоговых показания измерений считываются с помощью стрелочного указателя. В цифровых приборах они отображаются в виде цифр на светодиодном либо жидкокристаллическом дисплее.

Мультиметры укомплектованы щупами, с помощью которых выполняется подсоединение прибора к объекту измерения. Эти элементы конструкции подключаются к оборудованию с помощью проводов разного цвета, чаще всего черного и красного, обозначающих отрицательные и положительные полюса соответственно. Аналогичная цветовая маркировка нанесена на гнезда, расположенные на передней панели.

В последнее время все большую популярность приобретают цифровые мультиметры. Одни обладают довольно серьезным преимуществом перед стрелочными — можно не соблюдать полярность подключения.

Если пользоваться тестером напряжения аналогового типа и перепутать полюса, то можно погнуть стрелку. В аналогичной ситуации при измерении характеристик с помощью цифрового устройства на дисплее просто отобразится отрицательное значение.

Дешевые китайские мультиметры обладают небольшими функциональными возможностями. С их помощью можно измерить лишь несколько показателей:

• постоянное, а также переменное напряжение до 1000 В;
• силу тока в электроцепях;
• активное сопротивление.

Более дорогие приборы предоставляют возможность проверить полупроводниковые детали, а если есть термопара либо терморезистор, то и температуру. Первые модели мультиметров имели весьма неудобную систему изменения диапазона измерения. Для этого требовалось вставить штекер в нужное гнездо. Сейчас все изменилось, так как в приборах есть пакетный переключатель. Достаточно повернуть ручку в нужное положение и можно приступать к работе.

Измерение электрических характеристик

Для проведения измерений необходимо подсоединить к прибору щупы. После установки регулятора режима работы в требуемое положение можно начинать работать. Все параметры электроцепей проверяются по одному алгоритму.

Постоянное и переменное напряжение

Чтобы проверить напряжение тестером, сначала необходимо установить переключатель в режим DCV или ACV — постоянное и переменное соответственно. Также следует выбрать и максимальный предел измерений.

Если измеряется переменное напряжение в сети 220 В, то переключатель необходимо поставить в положение 600 В либо 750 В. Это позволит предотвратить выход прибора из строя.

Щупы устанавливаются в соответствующие гнезда в зависимости от полярности. После выполнения этих подготовительных действий можно приступать к измерению напряжения. На тестерах чаще всего присутствуют следующие пределы:

• 200 m — можно измерить напряжение до 0,2 В;
• 2000 m — до 2 В, например, на батарейках;
• 20 — до 20 В, соответствует напряжению автомобильной электросети;
• 200 — максимум 200 В;
• 750 — до 750 В;
• 1000 — максимальное напряжение равно 1000 В.

Сила тока и сопротивление

Предел измерения находится в диапазоне от 200 Ом до 2 МОм. После подключения щупов прибор необходимо перевести в режим Ω-омметра. Для выбора предела измерений следует изучить маркировку резистора. Например, если на радиодетали указано 1К5, то на тестере нужно выставить значение 2000 Ом. Когда маркировка сопротивления не может быть расшифрована, то регулятор выставляется на меньшее значение. Если после измерения на дисплее отображается цифра 1, то следует увеличивать предел до того момента, пока не появится реальное значение сопротивления.

Практически все модели мультиметров позволяют измерять силу постоянного тока в электрической цепи. Более дорогие устройства предоставляют возможность узнать и показатель переменного тока.

Для проведения измерений на приборе следует выбрать нужный режим и подсоединить щупы. Подключив их к сети, на дисплее можно увидеть значение требуемого параметра.

Проверка полупроводниковых радиодеталей

Благодаря современным мультиметрам можно проверять работоспособность диодов и транзисторов. Так как диод способен пропускать ток лишь в одном направлении, то подключать прибор необходимо правильно. Сначала потребуется перевести мультиметр в соответствующий режим работы и подсоединить отрицательный щуп к катоду элемента, а положительный — к аноду.

После этого на дисплее можно увидеть значение напряжения пробоя, в среднем составляющее от 100 до 800 мВ. Изменив полярность щупов и повторив процесс измерения, можно убедиться в работоспособности элемента. В такой ситуации на дисплее должно появиться значение меньше 1. Если при любом подключении отображается единица, то диод следует считать неисправным.

Проверка транзисторов проводится в режиме Ω. Следует помнить, что рассматривать этот элемент необходимо в качестве двух диодов, соединенных встречно. Алгоритм действий при измерении следующий:

1. Устанавливается режим работы омметра.
2. К выводу «база» подсоединяется красный щуп с зажимом типа «крокодил».
3. Черный щуп нужно поочередно подключать к эмиттеру и коллектору.
4. Показания на дисплее должны быть аналогичны проверке диодов.

Если после перемены мест подключения щупов на дисплее отображается единица, то радиодеталь исправна. Чтобы полностью в этом убедиться, нужно проверить все три перехода. Так проверяется транзистор типа «n — p — n». Для работы с элементами «p — n — p» необходимо лишь поменять местами положительный и отрицательный щупы прибора.

Тестеры напряжения — универсальные приборы, позволяющие определить причину неисправности буквально за несколько минут. Освоить работу такого оборудования довольно просто. Внимательно прочитав инструкцию, любой человек сможет пользоваться электрическим тестером, так как стоимость этого устройства невелика, и его можно легко купить в любом магазине электро- и радиотоваров.

Как пользоваться мультиметром | Заметки электрика

Здравствуйте, уважаемые гости сайта http://zametkielectrika.ru.

Ну вот я наконец то и добрался до написания статьи на тему как пользоваться мультиметром. Очень много писем приходит от Вас по этому вопросу.  Интересует в основном как провести, то или иное измерение. Но обо всем по-порядку.

Вообще считаю, что мультиметр это один из самых необходимых приборов для проведения диагностики и ремонта электрооборудования, как на производстве, так и в быту. Поэтому в моем инструменте он всегда присутствует.  С его помощью можно провести большое количество электрических измерений:

• переменного напряжения и тока
• постоянного напряжения и тока
• электрического сопротивления
• емкости
• частоты
• температуры
• параметров транзисторов и диодов

Кстати, еще в недавнее время вместо мультиметров мы применяли аналоговые (стрелочные) приборы типа «Ц4342». А может кто-то и до сих пор применяет.

В простонародье их просто называют «цешка».

Поэтому до сегодняшнего дня я и мультиметр называю «цешкой».  Так уж повелось – привык.

Нравятся мне мультиметры своей простотой и многофункциональностью. Однако здесь стоит заметить прямую пропорциональную зависимость функциональности мультиметра от цены. Чем дороже мультиметр, тем  шире его возможности. Не стоит забывать и про качество.

Лично я пользуюсь следующими мультиметрами («тестерами»):

• Fluke 123
• М4583/2Ц
• М890D

Fluke 123 – это профессиональный мультиметр, а если верить паспорту, то осциллограф. И цена у него соответствующая. На фотографии ниже показан график питающего напряжения 220 (В) на одной из подстанций, сделанный прибором Fluke 123. И как видно из графика, напряжение в некоторые часы очень даже не стабильно. В итоге выяснилось, что ночью кто то несанкционированно подключался к сборке 380/220 (В) и проводил сварочные работы. Виновник обнаружен и наказан. Спасибо прибору за точную и достоверную информацию.

Остальные мультиметры более проще и дешевле.

Поэтому в данной статье я расскажу Вам, как пользоваться простеньким цифровым мультиметром М890D.

По габаритам мультиметр М890D совсем небольшой и компактный, и является переносным.  В его комплект входят измерительные щупы (красный и черный).

Хочу сразу предупредить, чтобы Вы не удивлялись, когда увидите на щупах синюю изоленту. Это «болезнь» всех некачественных щупов.

Дело в том, что при активном использовании мультиметра, провода частенько обрываются. Происходит это из-за того, что провод, идущий в трубке щупа держится только на пайке металлического вывода и свободно вращается. Выходом из такой ситуации, помимо фиксации провода к трубке с помощью изоленты, является приобретение качественных щупов. Например, таких:

Источником питания для мультиметра служит батарейка типа «Крона» напряжением 9 (В), которая находится внутри корпуса. Чтобы произвести замену батарейки необходимо открутить винт задней крышки мультиметра.

Там же установлен и защитный предохранитель.

Введение

Для начала давайте познакомимся с внешним образом мультиметра. Практически у всех мультиметров измеряемые параметры разделены на сектора, обведенные соответствующими линиями. В центре находится переключатель, с помощью которого выбирается необходимый параметр и предел измерений.

Отключение мультиметра осуществляется  нажатием кнопки «auto off power».

У некоторых моделей мультиметр отключается путем перемещением переключателя в положение «off».



Электробезопасность при работе с мультиметром («тестером»)

При работе с мультиметром необходимо строго соблюдать следующие правила по электробезопасности.

• запрещено пользоваться мультиметром во влажной среде
• запрещено изменять положение переключателя и предел измерений при проведении измерения
• запрещено проводить измерение параметра выше верхнего предела измерения прибора
• запрещено пользоваться мультиметром при неисправных измерительных щупах



Как пользоваться мультиметром при измерении постоянного напряжения

При измерении мультиметром  величины постоянного напряжения красный измерительный щуп вставляем в гнездо «V/Ω», а черный щуп — в гнездо «com».

Принято за красный щуп принимать «+» потенциал, а черный щуп — за «-» потенциал.

Переключатель мультиметра ставим в диапазон (-V). Он специально выделен зеленым цветом. В этом диапазоне имеется 5 пределов измерения: 200  (мВ), 2 (В), 20 (В), 200 (В) и 1000 (В).

Рекомендую Вам начинать любое измерение с большего (максимального) предела в этом диапазоне.

Для примера произведем измерение постоянного напряжения на элементе питания (батарейке) типа «Крона» напряжением 9 (В).

Поэтому можно сразу поставить переключатель на предел «20», что будет соответствовать пределу измерения мультиметра от о до 20 (В). Подсоединяем измерительные щупы к измеряемому объекту на «+» и «-» контактам батарейки.

На дисплее смотрим величину постоянного напряжения, которая составляет 9,99 (В). Почти 10 (В).

Вот видите, нет ничего сложного.

Если на экране дисплея мультиметра (тестера) перед значением стоит знак минус, то это значит, что выбрана не правильная полярность — нужно поменять местами измерительные щупы.

А что делать, когда неизвестна величина измеряемого постоянного напряжения?

Когда величина измеряемого постоянного напряжения неизвестна, то измерение необходимо начинать с максимального предела «1000», что будет соответствовать пределу измерения мультиметра от о до 1000 (В). Об этом я говорил чуть выше, иначе можно сжечь мультиметр.

Предположим, что напряжение нашей «Кроны» мы не знаем. Тогда переключатель мультиметра ставим на предел «1000» и проводим измерение. В этом случае на экране тестера мы увидим значение 008 (В).  Перед полученным значением стоит сразу два нуля — это говорит о том, что предел измерения можно уменьшить.

Далее переключателем устанавливаем предел на «200», что будет соответствовать пределу измерения мультиметра от о до 200 (В), и снова производим измерение. Сейчас на экране мультиметра мы видим показание, отличное от нуля, и оно составляет 09,9 (В). Но перед значением опять стоит ноль, который говорит о том, что предел измерения можно уменьшить еще раз.

В очередной раз снижаем предел измерения мультиметра и ставим его на предел «20». И только после этого у нас на экране дисплея отобразилось реальное значение измеряемого постоянного напряжения «Кроны» и оно составило 10 (В).

Думаю с этим разобрались.

Бывают случаи, когда на дисплее мультиметра (тестера) появляется величина «1».

Это значит, что выбранный предел измерения выбран ниже, чем значение измеряемой величины.



Как пользоваться мультиметром при измерении переменного напряжения

При измерении мультиметром  величины переменного напряжения красный измерительный щуп вставляем в гнездо «V/Ω», а черный щуп — в гнездо «com». В общем, как при измерении постоянного напряжения.

Переключатель мультиметра ставим в диапазон (~V). Он специально выделен белым цветом. В этом диапазоне имеется 4 предела измерения: 2 (В), 20 (В), 200 (В) и 700 (В).

Общий принцип проведения измерения мультиметром переменного напряжения аналогичен измерению постоянного напряжения, только еще проще. Здесь нет полярности и нет необходимости определять «+» или «-».

В качестве примера приведу Вам измерение переменного напряжения в домашней розетке. Кстати, приведенные ниже статьи будут Вам полезны:

Вы знаете, что уровень напряжения домашней однофазной сети (фаза-ноль) составляет около 220 (В) в зависимости от загруженности Вашего питающего трансформатора. По крайней мере так должно быть. Вот заодно и проверим насколько напряжение в нашем доме отличается от «идеального».

Ставим переключатель мультиметра на предел «700», что будет соответствовать пределу измерения мультиметра от о до 700 (В), и производим измерение переменного напряжения в домашней сети. Измерительные щупы при измерении можно вставлять в любом порядке и менять местами.

Про электробезопасность при проведении измерений с помощью мультиметра я говорил Вам в начале статьи.

Измеренное переменное напряжение домашней сети, которое мы видим на экране мультиметра, составляет 231 (В).

Кстати, в некоторых моих статьях я уже приводил примеры использования мультиметра при измерении различных параметров цепи. Например, в статьях про закон Ома для участка цепи, определение начала и конца обмоток электродвигателя, реле контроля фаз и др. Можете почитать.

P.S. На этом статью я завершаю. Читайте продолжение этой статьи (2 часть) и (3 часть). Следите за обновлениями на сайте или подпишитесь на рассылку новых статей. Кому данная статья показалась интересной, а главное, полезной, то поделитесь ей с друзьями в социальных сетях. Буду очень Вам благодарен.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Как пользоваться вольтметром или мультиметром: обучение ученика

Проверка напряжения выполняется просто. Для тех из вас, кто плохо знаком с электрическими испытаниями, мы спросили нашего профессионального профессионала, как они могут научить ученика пользоваться вольтметром или мультиметром. Когда вы научитесь пользоваться мультиметром, вы сможете перейти к поиску и устранению неисправностей в электросети, проверке питания на розетках, проверке целостности цепи и многому другому.

Краткое описание статьи

• На практике вольтметры и мультиметры одинаковы
• Установите режим и (если применимо) диапазон
• Вставьте щупы в инструмент
• Прикоснитесь / вставьте наконечники щупов к розетке / переключателю / device / etc

Мультиметры имеют те же функции, что и вольтметры, но также проверяют ток, сопротивление и целостность цепи.Иногда, с правильными зондами и датчиками, мультиметры также собирают дополнительную информацию, например температуру.

Возвращаясь к вольтметру или вольтметру, он измеряет разность электрических потенциалов между двумя узлами электрической цепи. По общему признанию, это звучит довольно сложно и технически. Однако для овладения им нужно всего несколько шагов.

Вольтметр или мультиметр?

Прежде всего, вольтметры обычно работают как аналоговые устройства. Почти каждый Pro в какой-то момент устраняет неполадки с помощью мультиметра.Вы можете приобрести базовый менее чем за 20 долларов, и они гораздо более доступны. Существуют также цифровые вольтметры, которые просто выдают цифровые показания вместо использования шкалы. В этой статье предположим, что вы хотите использовать мультиметр.

Как использовать вольтметр: Найдите свою настройку

Установите циферблат

Практически каждый вольтметр или мультиметр использует большой диск для установки режима. На этой шкале настройки напряжения будут обозначены либо V ~, который будет измерять напряжение переменного тока (переменного тока), либо V- для измерения постоянного напряжения (постоянного тока).Иногда производители комбинируют эти режимы. В бытовых цепях и розетках используется переменный ток, а в батареях и портативная электроника — постоянный ток.

Он отличается от бесконтактного тестера напряжения, такого как двухдиапазонный NCVT Southwire, который издает звуковой сигнал только при приближении к цепи под напряжением.

На мультиметрах с ручной настройкой диапазона установите шкалу выше максимального ожидаемого напряжения. Многие из этих измерительных инструментов имеют несколько опций, предназначенных для различных напряжений. Это изменяет чувствительность измерителя, позволяя проводить измерения, не повреждая инструмент.Если инструмент не показывает настройки диапазона, ваш вольтметр, вероятно, использует функцию автоматического выбора диапазона.

Если в вашем измерителе отсутствует функция автоматического выбора диапазона, не беспокойтесь, просто установите напряжение выше ожидаемого. Например, если вы планируете проверить настенную розетку (в США), которая работает около 120 В, установите измеритель на 200 В ~. Если вы не знаете, чего ожидать, установите максимальное напряжение на измерителе.

Просто для вашего собственного назидания, бытовые аккумуляторы обычно работают от напряжения 9 В постоянного тока или ниже, а полностью заряженный автомобильный аккумулятор работает до 12. 6 В постоянного тока. Генератор обычно заряжает аккумулятор автомобиля на 12 В при напряжении ~ 14 В.

Примечание редактора: При тестировании аккумуляторных батарей для электроинструмента вольтметр показывает, что аккумуляторные блоки на 18 В и 20 В макс выдают точно такое же напряжение, как у .

Установка тестовых проводов мультиметра

Мультиметр включает как минимум два измерительных провода, красный и черный. У каждого из них есть зонд на одном конце и металлический разъем с пластиковой крышкой на другом. Последние вставьте в соответствующие цветные гнезда на вашем мультиметре.

Гнездо черного цвета всегда подключается к порту с надписью «COM» (общий). При измерении напряжения красный штекер вставляется в отверстие с буквой V.

См. Ниже информацию об измерении тока (в амперах).

Измерение напряжения

Безопасность прежде всего

Безопасность является ключевым моментом при обучении использованию тестера напряжения. Когда имеешь дело с электричеством, не нужно много времени, чтобы остановить сердце. Прикасаясь к цепи под напряжением, держите пальцы подальше от металлических щупов.Кроме того, следите за тем, чтобы щупы не касались друг друга при использовании в цепях под напряжением.

Заклинивание металлических щупов в горячих выходах

В основном, вы тестируете цепи, подключая выводы параллельно. Следуя предыдущему примеру тестирования розеток, возьмите черный (отрицательный) тестовый провод и вставьте его в большую вертикальную прорезь розетки. На большинстве черных зондов есть удерживающая выпуклость, которую можно вставить и отпустить.

Затем прикоснитесь красным проводом к положительному отверстию.Это будет меньшее вертикальное отверстие на розетке 120 В, 15 А. Проверьте показания счетчика. Вы должны получить значение около 120 В. Однако, если вы получите показание перегрузки («OL» или «1»), вам нужно будет увеличить диапазон на вашем мультиметре.

Тестирование батарей

Эта процедура также довольно проста. На батарее мультиметр должен измерять напряжение постоянного тока (V-). Прикоснитесь черным проводом тестера напряжения к отрицательной клемме, а красный провод к положительной клемме.Если на вашем глюкометре нет показаний, проверьте, есть ли на нем переключатель с надписью DC + или DC-. Поменяйте положение, если это так. Если этого не произошло, поменяйте местами красный и черный щупы.

Все еще не считываете? Уменьшите настройку напряжения на один шаг, пока не сделаете это.

Измерение тока (в амперах)

Вы заметите на мультиметре еще две точки для измерения тока (в амперах). При измерении силы тока необходимо понимать две основные вещи.

1. Вы всегда измеряете ток последовательно с нагрузкой
2. Вам необходимо установить мультиметр на правильную настройку, в том числе вставив щупы в соответствующие порты

Обязательно следуйте инструкциям по максимальной величине тока метр выдерживает.Если вы этого не сделаете или подключитесь не к тому порту, вы можете перегореть внутренний предохранитель или даже поджарить счетчик.

Как большинство людей жарят мультиметр

В большинстве случаев мы слышали о том, что люди жарят мультиметр, они измеряют ток без нагрузки. Это означает, что они устанавливают свой измеритель на Ампер, подключают красный щуп к точке с отметкой 10А … и затем быстро вставляют наконечники пробника в розетку или иным образом параллельно с сильноточной цепью.

Вот твой счетчик взорвался. Вы только что приложили нагрузку 0 Ом к сильноточному источнику питания.Всегда измеряйте ток последовательно с нагрузкой. Это означает, что вы размещаете глюкометр последовательно с горячей ногой.

Напряжение — это своего рода измерение «потенциала». Это то, что доступно. Тока на самом деле не существует, пока вы не создадите для него нагрузку. Чего вы никогда не хотите делать, так это создавать нагрузку с нулевым сопротивлением (ваш измеритель).

Обертывание

Ясно, как грязь? Хорошо. Если вы больше ничего не помните, то обычно вы измеряете напряжение только непосредственно в розетке. С правильным оборудованием вы можете безопасно протестировать любую цепь вокруг дома или в машине.Какие из ваших лучших практик? Оставьте нашим ученикам совет о том, как пользоваться вольтметром, ниже!

Тестер напряжения | HowStuffWorks

Протекание электрического тока измеряют путем размещения электрического тестера в двух точках цепи. Измеритель напряжения — самый простой из этих инструментов. Он состоит из небольшой неоновой лампочки с двумя изолированными проводами, прикрепленными к нижней части корпуса лампы; каждый провод заканчивается металлическим испытательным щупом. Этот тип тестера всегда используется при включенном токе, чтобы определить, течет ли ток через провод, и проверить правильность заземления.Он также используется для определения наличия соответствующего напряжения в проводе. Найдите тестер, рассчитанный на напряжение до 500 вольт.

Чтобы использовать тестер напряжения, прикоснитесь одним щупом к одному проводу или соединению, а другим щупом — к противоположному проводу или соединению. Если компонент получает электричество, лампочка в корпусе светится. Если свет не горит, проблема в этом. Например, если вы подозреваете, что электрическая розетка неисправна, вставьте один датчик тестера в один слот розетки, а другой датчик — в другой.Лампочка в тестере должна загореться. Если этого не произойдет, розетка может быть плохой.

Для дальнейшего тестирования розетки вытащите ее из стены. Поместите один щуп тестера на один винтовой зажим, а другой датчик — на другой винтовой зажим. Если лампочка тестера загорается, вы знаете, что розетка неисправна — ток течет в розетку, но не течет через розетку, чтобы обеспечить питание подключенного к ней прибора. Если контрольная лампочка не загорается, значит, в розетку нет тока.Проблема может заключаться в перегоревшем предохранителе или сработавшем автоматическом выключателе, а также в отсоединении или обрыве провода за розеткой.

Это не то, что вы ищете? Попробуйте эти:

• Инструменты для ремонта дома: предпочитаете ли вы использовать «Желтые страницы» для всего, что нужно починить по дому, или считаете себя обычным мастером по дому, есть несколько инструментов, которые каждый должен иметь в своем ящике для инструментов. Узнайте о них все в этой статье.
• Электроинструменты. Для решения основных проблем с электричеством в вашем доме вам понадобится несколько инструментов. Узнайте о них в этом разделе.
• Тестер целостности цепи: тестер целостности цепи поможет вам определить, проводит ли определенный компонент электрического прибора электричество. Узнайте больше о тестерах непрерывности здесь.

Как использовать бесконтактный тестер напряжения (с изображениями)

Бесконтактный тестер напряжения — самый безопасный способ убедиться, что питание отключено, не касаясь каких-либо проводов.

Перед тем, как открыть электрическую коробку, вы должны:
— отключить питание от розетки на главной электрической панели
— подтвердить, что вы отключили правую цепь

Здесь вам пригодится бесконтактный тестер напряжения. Тестер загорится и / или издаст шум, когда приблизится к горячему (находящемуся под напряжением) проводу, даже если он покрыт пластиковой изоляцией. Обратите внимание, что он не может тестироваться через металлический кабелепровод или металлическую оболочку.

Перед использованием тестера проверьте его батареи простым способом: вставив наконечник в электрическую розетку, находящуюся под напряжением, или прижав его к шнуру или лампочке зажженной лампы.Вы услышите непрерывное чириканье или увидите серию вспышек, чтобы подтвердить, что тестер обнаружил напряжение.

При проверке розетки просто вставьте наконечник в меньший (с возможностью горячей замены) разъем. Конечно, всегда полезно проверить больший (нейтральный) слот на случай, если розетка была неправильно подключена. Убедитесь, что вы проверили все разъемы в розетке, на случай, если они подключены по-другому или к другим цепям, и если розетка подключена неправильно. подключенный к настенному переключателю, убедитесь, что переключатель включен во время тестирования.После того, как вы открутите розетку, вытащите ее и снова проверьте все провода, чтобы убедиться, что они не находятся под напряжением. Также рекомендуется проверить любые другие провода, доступные с задней стороны розетки.

При проверке выключателя питания отвинтите и снимите крышку, затем поместите наконечник тестера напротив винтовых клемм на боковой стороне выключателя. Как только вы убедитесь, что провода не находятся под напряжением, можно безопасно открутить переключатель и продолжить тестирование других проводов в коробке.

При тестировании осветительной арматуры отключите цепь на главной панели и убедитесь, что выключатель света включен.Затем открутите лампочку и поместите носик тестера на центральную кнопку розетки. Если у фонаря есть два переключателя (на трехпозиционном переключателе), проверьте один переключатель в верхнем и нижнем положении. Убедившись, что прибор не находится под напряжением, можно безопасно открутить его от электрической коробки, вытащить и проверить любые другие провода, которые вы видите.

Для получения дополнительной информации о электрических проектах посетите Семейный разнорабочий — Электрооборудование

_{— Сделано специалистами DIY журнала The Family Handyman Magazine}

Как использовать тестер цепей (с изображениями)

Используйте двухпроводной тестер цепи для проверки напряжения. Поместите один провод на провод под напряжением / под напряжением (обычно черный, но может быть любого цвета, кроме зеленого или белого), а другой — на нейтральный (белый) или заземляющий (зеленый или медный) провод, и загорится индикатор тестера. Это подтверждает, что у вас хорошая, полная схема. Если нет света, значит, цепь неисправна или питание отключено.

Если вы живете в старом доме, используйте тестер цепей, чтобы проверить, что все провода заземления (обычно зеленые или голые медные) действительно подключены к земле. Это необходимо при замене старых незаземленных выключателей на новые с заземлением.

Вот простой способ проверить провод заземления:
— Выключите питание переключателя на главной панели и проверьте с помощью тестера напряжения
— Отсоедините нейтральные провода (можно оставить их связанными)
— Отсоедините провода от переключателя и согните их так, чтобы они не касались друг друга
— Включите питание на главной панели и используйте тестер напряжения, чтобы определить горячий провод
— Проверьте тестер цепей, прикоснувшись одним выводом к горячему проводу (осторожно !), а один — на нейтральный провод. Если он горит, тестер исправен.
— Проверьте заземляющий провод, прикоснувшись к нему одним проводом, а другим — к горячему проводу. Световой индикатор указывает на то, что провод правильно заземлен.

Если вы работаете с металлической коробкой без заземляющего провода, проверьте, может ли сама коробка служить заземлением. Следуйте описанной выше процедуре, но на последнем шаге коснитесь одним выводом коробки, а другим — горячей проволоки. Свет означает, что коробка заземлена; в противном случае вам нужно будет проконсультироваться с электриком или другим специалистом, чтобы он помог правильно заземлить коробку.

Выполните аналогичную процедуру при работе с металлическими коробками, в которых заземляющий провод не входит в коробку. В этом случае вы хотите выяснить, заземлен ли сам металлический ящик (через кабелепровод или другим способом) и, следовательно, будет ли он служить необходимым заземлением.

Предупреждение : будьте осторожны с проводами под напряжением! Не прикасайтесь к горячей проволоке и не позволяйте ей касаться чего-либо еще. Обязательно придерживайте изолированную часть выводов тестера во время использования и выключите цепь как можно скорее после тестирования.

Для получения дополнительной информации о электрических проектах посетите Семейный разнорабочий — Электрооборудование

_{— Сделано специалистами DIY журнала The Family Handyman Magazine}

Как: использовать мультиметр

Фото: fotosearch.com

Для инженеров и техников-электронщиков мультиметры, иногда называемые «мультиметрами», стали дешевле и по размеру, что делает их незаменимыми для домовладельцев, имеющих базовые знания в области схемотехники. При устранении неполадок с мелкой бытовой техникой, модулями умного дома, акустическими системами или практически любым другим электронным устройством мультиметр будет одним из самых ценных инструментов в вашем арсенале.

Если вы плохо знакомы с мультиметрами, эти устройства могут сначала показаться сложными. Однако изучите основы, и вскоре вы сможете самостоятельно выполнять ряд диагностических тестов. Поскольку мультиметры различаются от модели к модели, перед началом работы обязательно изучите руководство по эксплуатации своего конкретного устройства.

Фото: fotosearch.com

Два типа мультиметров

Аналоговые мультиметры, или вольт-ом-миллиамперметры (ВОМ), существуют уже несколько десятилетий, и их все еще можно найти по доступной цене в любой мастерской -типа магазин.Новые дети в этом блоке — цифровые мультиметры (DMM) — предлагают более высокую точность с десятичной запятой, даже расширенные функции, такие как способность автоматически определять переменный ток (AC) или постоянный ток (DC).

Приложения и ограничения

Модели VOM и DMM измеряют напряжение, сопротивление и ток, заменяя необходимость в отдельных вольтметрах, омметрах и амперметрах. В то время как вы можете тестировать домашнее напряжение с помощью мультиметра, тестирование электрическим током ограничивается цепями низкого напряжения, такими как малые двигатели постоянного тока (DC) или низковольтные приборы переменного тока (например, ваши термостаты и дверные звонки) .Во избежание перегорания предохранителя, поломки мультиметра или риска получения травмы не пытайтесь измерять ток, превышающий максимально допустимый для вашего устройства.

Среди прочего, мультиметры могут определять:

• Доступный заряд аккумулятора
• Напряжение в розетке или переключателе
• Повреждение кабелей и шнуров
• Жизнеспособность предохранителей, диодов и резисторов
• Проводящая способность электрического пути

Измерение напряжения

С помощью мультиметра вы можете измерять как переменное, так и постоянное напряжение, что особенно полезно для обнаружения коротких замыканий или определения заряда аккумуляторной батареи.Начните с выбора соответствующего тока на мультиметре и диапазона напряжения выше, чем ток, который вы проверяете. Например, если вы измеряете напряжение в сетевой розетке на 120 вольт, поверните ручку мультиметра до следующего наивысшего значения — 200 переменного тока. Если вы тестируете автомобильный аккумулятор на 12 В, выберите следующий по величине вариант — 20 В постоянного тока.

Затем перед тестированием убедитесь, что вы подключили измерительные провода к правильным гнездам: Для проверки напряжения подключите красный провод к порту с надписью «V». Для этого и всех тестов мультиметра черный провод подключается к общему (COM) порту.

Чтобы проверить заряд аккумулятора постоянным током, прикоснитесь красным щупом к его положительной клемме, а черным щупом — к отрицательной клемме; мультиметр покажет существующий заряд аккумулятора. Поскольку полярность не является проблемой для переменного напряжения, не имеет значения, какой датчик вы вставляете в какое-либо отверстие розетки; вставьте оба щупа, и мультиметр покажет напряжение на розетке.

Совет по безопасности: Держите датчики за изолированные ручки. не должен касаться металлической части датчиков во избежание поражения электрическим током.

Фото: fotosearch.com

Тестирование сопротивления и целостности

В электронике «сопротивление» — это количество препятствий для потока электричества, и чем меньше, тем больше или, скорее, полезно для работы вашего Техника. Имея в руках мультиметр, вы можете измерять сопротивление компонентов печатной платы и элементов бытовой техники по всему дому. Если, например, микроволновая печь не работает должным образом, эта проверка может помочь вам определить, следует ли заменить один нефункционирующий компонент на печатной плате или сразу же купить новую микроволновую печь.

Сначала убедитесь, что прибор отключен от сети перед тестированием. Подключите красный провод к порту с символом ома «Ω» и выберите функцию минимального сопротивления на шкале. Хотя вы можете тестировать отдельные конденсаторы и компоненты непосредственно на печатной плате, вы получите более точные показания, если удалите компонент, а затем протестируете его. Когда вы одновременно касаетесь черным и красным щупами обоих концов компонента, вы получаете показания. Чем ниже показание, тем меньше сопротивление электрическому потоку.Сравнивая показания других компонентов на печатной плате, вы можете определить, следует ли заменять компонент с необычно высоким показателем.

Чтобы проверить непрерывность или непрерывный поток электрического пути между двумя точками, вставьте красный провод в гнездо «Ω» и поверните шкалу на символ непрерывности «

». Небольшое значение — или звуковой сигнал — указывает на непрерывный путь между двумя точками. Однако отсутствие показаний или звукового сигнала указывает на проблему.Например, если вы только что вставили новую лампу в лампу, но все еще не включается, не включается, запуск этого теста на обоих концах шнура питания может подтвердить, что в вашей темной комнате виноват внутренний обрыв кабеля. .

Тестирование тока низкого напряжения

Для измерения тока низкого напряжения мультиметр должен стать частью цепи, позволяя току фактически проходить через мультиметр. Это удобно для определения того, получает ли низковольтная цепь, такая как замкнутый контур ландшафтных фонарей на солнечной энергии, питание для всех источников света.Для этого теста подключите красный провод к порту с меткой «A» для ампер и выберите на шкале следующую по величине функцию ампер.

В вашем руководстве по эксплуатации может быть диаграмма, но если нет, вы можете проверить простую схему, подключив прямую подачу от источника питания (обычно черного) к красному щупу мультиметра. Затем черный щуп мультиметра подключается к положительному проводу (обычно черному) тестируемого устройства. Наконец, нейтральный провод источника питания (обычно белый) подключается к отрицательному проводу устройства (также белый).Когда вы правильно подключили цепь, включите источник питания, чтобы измерить электрический расход или ток через цепь.

Совет по безопасности: Как упоминалось ранее, не проверяйте , а не схему, которая превышает возможности вашего мультиметра. Мультиметры «свариваются» при максимальном напряжении, которое обычно ниже, чем в быту. Если на мультиметре есть надпись «10A MAX FUSED», не проверяйте ток, который, как вы подозреваете, может превышать 10 ампер.

Как пользоваться мультиметром

Добавлено в избранное Любимый 55

Введение

Итак … как пользоваться мультиметром? Из этого туториала Вы узнаете, как использовать цифровой мультиметр (DMM), незаменимый инструмент, который можно использовать для диагностики цепей, изучения электронных устройств других людей и даже тестирования батареи. Отсюда и название «мульти» — «метр» (множественное измерение).

Основные параметры, которые мы измеряем, — это напряжение и ток.Мультиметр также отлично подходит для некоторых базовых проверок работоспособности и устранения неполадок. Ваша схема не работает? Переключатель работает? Поставь на него метр! Мультиметр — ваша первая защита при поиске и устранении неисправностей в системе. В этом руководстве мы рассмотрим измерение напряжения, тока, сопротивления и целостности цепи.

---

Рекомендуемая литература

Эти концепции могут быть полезны в этом руководстве:

Мы будем использовать SparkFun VC830L на протяжении всего руководства, но эти методы должны применяться к большинству мультиметров.

Цифровой мультиметр — базовый

В наличии TOL-12966

Цифровой мультиметр (DMM) — незаменимый инструмент в арсенале каждого энтузиаста электроники. Цифровой мультиметр SparkFun, h…

21 год

Видео

Ищете мультиметр, который подходит именно вам?

Мы вас прикрыли!

Цифровой мультиметр — базовый

В наличии TOL-12966

Цифровой мультиметр (DMM) — незаменимый инструмент в арсенале каждого энтузиаста электроники.Цифровой мультиметр SparkFun, h…

21 год

Умный тестер SMD

17 доступно TOL-10829

Этот интеллектуальный SMD-тестер представляет собой по сути пару мультиметрового пинцета. Это позволяет устранять неисправности в цепях с малым SMD p…

1

---

Детали мультиметра

Мультиметр состоит из трех частей:

• Дисплей
• Ручка выбора
• Порты

Дисплей обычно имеет четыре цифры и возможность отображения отрицательного знака.Несколько мультиметров имеют дисплеи с подсветкой для лучшего обзора в условиях низкой освещенности.

Ручка выбора позволяет пользователю настроить мультиметр на считывание различных значений, таких как ток в миллиамперах (мА), напряжение (В) и сопротивление (& Ом;).

Два датчика вставляются в два порта на передней панели устройства. COM означает «общий» и почти всегда подключается к заземлению или «-» цепи. Зонд COM обычно черный, но между красным и черным зондом нет никакой разницы, кроме цвета. 10A — это специальный порт, используемый при измерении больших токов (более 200 мА). мАВΩ — это порт, к которому обычно подключается красный зонд. Этот порт позволяет измерять ток (до 200 мА), напряжение (В) и сопротивление (& Ом;). Зонды имеют разъем типа банан на конце, который подключается к мультиметру. С этим измерителем подойдет любой зонд с банановой пробкой. Это позволяет использовать различные типы датчиков.

Использование мультиметра для проверки напряжения LiPo батареи.

---

Типы датчиков

Для мультиметров доступно множество различных типов щупов. Вот несколько наших любимых:

• Зажимы типа «банан» для «аллигатора»: это отличные кабели для подключения к большим проводам или контактам на макетной плате. Подходит для проведения долгосрочных испытаний, когда вам не нужно удерживать зонды на месте, пока вы манипулируете схемой.
• Banana to IC Hook: крючки IC хорошо работают с меньшими ИС и ножками ИС.
• Banana to Tweezers: Пинцет удобен, если вам нужно протестировать компоненты SMD.
• Банан для проверки датчиков: если вы когда-нибудь сломаете датчик, их будет дешево заменить!

Кабели с крючками от банана до IC

В наличии CAB-00506

Это различные кабели с выводами для подключения к мультиметрам, источникам питания, осциллографам, генераторам функций и т. Д.Кабели…

7

Кабель от банана к аллигатору

В наличии CAB-00509

Это различные кабели с выводами для подключения к мультиметрам, источникам питания, осциллографам, генераторам функций и т. Д.Кабели…

2

---

Измерение напряжения

Для начала измеряем напряжение на батарее AA: Подключите черный щуп к COM , а красный щуп к мАВОм . Установите мультиметр на «2В» в диапазоне постоянного тока. Практически вся портативная электроника использует постоянный ток, а не переменный ток.Подключите черный щуп к заземлению аккумулятора или к «-», а красный щуп к питанию или к «+». Слегка прижмите щупы к положительной и отрицательной клеммам батареи AA. Если у вас новая батарея, вы должны увидеть на дисплее около 1,5 В (эта батарея совершенно новая, поэтому ее напряжение немного выше 1,5 В).

Если вы измеряете напряжение постоянного тока (например, аккумулятор или датчик, подключенный к Arduino), вы хотите установить ручку там, где V имеет прямую линию.Напряжение переменного тока (например, выходящее из стены) может быть опасным, поэтому нам редко нужно использовать настройку напряжения переменного тока (V с волнистой линией рядом с ним). Если вы возитесь с AC, мы рекомендуем вам приобрести бесконтактный тестер, а не использовать цифровой мультиметр.

Используйте V с прямой линией для измерения напряжения постоянного тока

Используйте V с волнистой линией для измерения напряжения переменного тока

Что произойдет, если переключить красный и черный щупы? Показания мультиметра просто отрицательные.Ничего страшного не происходит! Мультиметр измеряет напряжение по отношению к общему щупу. Какое напряжение на «+» батареи по сравнению с общим или отрицательным контактом? 1,5 В. Если мы переключаем датчики, мы определяем «+» как общую или нулевую точку. Какое напряжение на «-» батареи по сравнению с нашим новым нулем? -1,5 В!

Теперь давайте построим простую схему, чтобы продемонстрировать, как измерять напряжение в реальных условиях. Схема представляет собой просто 1 кОм; и синий сверхяркий светодиод с питанием от модуля питания SparkFun Breadboard.Для начала убедимся, что схема, с которой вы работаете, правильно запитана. Если ваш проект должен быть на 5 В, но меньше 4,5 В или больше 5,5 В, это быстро даст вам указание на то, что что-то не так, и вам может потребоваться проверить соединения питания или проводку вашей цепи.

Измерение напряжения на стержне источника питания.

Установите ручку в положение «20V» в диапазоне постоянного тока (рядом с диапазоном постоянного напряжения отображается символ V с прямой линией).Мультиметры обычно не поддерживают автоматический выбор диапазона. Вы должны установить мультиметр на диапазон, который он может измерять. Например, 2V измеряет напряжения от до 2 вольт , а 20V измеряет напряжения от до 20 вольт . Поэтому, если вы измеряете аккумулятор на 12 В, используйте настройку 20 В. Система 5В? Используйте настройку 20 В. Если вы установите его неправильно, вы, вероятно, увидите, что экран измерителя изменится, а затем будет отображаться «1».

С некоторой силой (представьте, что воткнули вилку в кусок жареного мяса) надавите зондами на два открытых куска металла.Один зонд должен контактировать с GND-соединением. Один зонд для подключения VCC или 5 В.

Мы также можем протестировать различные части схемы. Эта практика называется узловым анализом и является основным строительным блоком в анализе схем. Измеряя напряжение в цепи, мы можем увидеть, сколько напряжения требуется каждому компоненту. Давайте сначала измерим всю схему. Измеряя, откуда напряжение поступает на резистор, а затем на землю светодиода, мы должны увидеть полное напряжение цепи, которое, как ожидается, будет около 5 В.

Затем мы можем увидеть, какое напряжение потребляет светодиод. Это то, что называется падением напряжения на светодиоде. Если сейчас это не имеет смысла, не бойтесь. Это позволит вам больше исследовать мир электроники. Важно отметить, что можно измерять различные части схемы для анализа схемы в целом.

Этот светодиод использует 2,66 В доступного источника питания 5 В. Это ниже, чем прямое напряжение, указанное в таблице данных, из-за того, что схема имеет только небольшой ток, проходящий через нее, но об этом чуть позже.

Перегрузка

Что произойдет, если вы выберете значение напряжения, слишком низкое для напряжения, которое вы пытаетесь измерить? Ничего плохого. Счетчик просто отобразит 1. Это счетчик пытается сказать вам, что он перегружен или находится вне диапазона. Все, что вы пытаетесь прочитать, слишком много для этой конкретной обстановки. Попробуйте установить ручку мультиметра на более высокое значение.

Показание 5 В по этой цепи слишком много для настройки 2 В на мультиметре.

Ручка выбора

Почему ручка счетчика показывает 20 В, а не 10 В? Если вы хотите измерить напряжение менее 20 В, выберите настройку 20 В. Это позволит вам читать от 2,00 до 19,99 .

Первая цифра на многих мультиметрах может отображать только «1», поэтому диапазоны ограничены 1 9,99 вместо 9 9,99. Следовательно, максимальный диапазон 20 В вместо максимального диапазона 99 В.

Предупреждение! В общем, придерживайтесь цепей постоянного тока (настройки на мультиметре с прямыми линиями, а не кривыми линиями).Большинство мультиметров могут измерять системы переменного тока (переменного тока), но цепи переменного тока могут быть опасными. Настенная розетка с переменным током или «сетевым напряжением» — это то, что может вас неплохо устроить. ОЧЕНЬ бережно относитесь к AC. Если вам нужно проверить, включена ли розетка, используйте тестер переменного тока. На самом деле нам нужно измерить переменный ток только тогда, когда у нас есть розетка, которая работает забавно (действительно ли она на 110 В?), Или если мы пытаемся управлять нагревателем (например, горячей плитой). Не торопитесь и дважды проверьте все, прежде чем проверять цепь переменного тока.

---

Измерение сопротивления

Нормальные резисторы имеют цветовую маркировку. Если вы не знаете, что они означают, ничего страшного! Есть множество онлайн-калькуляторов, которыми легко пользоваться. Однако, если вы когда-нибудь окажетесь без доступа в Интернет, мультиметр очень удобен для измерения сопротивления.

Выберите случайный резистор и установите мультиметр на значение 20 кОм. Затем прижмите щупы к ножкам резистора с таким же усилием, как при нажатии клавиши на клавиатуре.

Измеритель покажет одно из трех значений: 0,00 , 1 или фактическое значение резистора .

• В этом случае измеритель показывает 0,97, что означает, что этот резистор имеет значение 970 Ом или около 1 кОм (помните, что вы находитесь в режиме 20 кОм или 20000 Ом, поэтому вам нужно переместить десятичный знак на три разряда вправо или 970 Ом. ).

• Если мультиметр показывает 1 или отображает OL , значит, он перегружен. Вам нужно будет попробовать более высокий режим, например режим 200 кОм или режим 2 МОм (мегаом).В этом нет ничего страшного, это просто означает, что необходимо отрегулировать ручку диапазона.

• Если мультиметр показывает 0,00 или почти ноль, то вам необходимо понизить режим до 2 кОм или 200 Ом .

Помните, что многие резисторы имеют допуск 5%. Это означает, что цветовой код может указывать на 10 000 Ом (10 кОм), но из-за несоответствий в производственном процессе резистор 10 кОм может быть от 9,5 кОм или до 10.5кОм. Не волнуйтесь, он отлично подойдет как подтягивающий или общий резистор.

Давайте опустим счетчик до следующего минимального значения, 2 кОм. Что происходит?

Не так много изменилось. Поскольку этот резистор (1 кОм) меньше 2 кОм, он все равно отображается на дисплее. Однако вы заметите, что после десятичной точки есть еще одна цифра, что дает нам немного более высокое разрешение при чтении. А как насчет следующего минимального значения?

Теперь, так как 1k & ohm; больше 200 Ом, мы достигли максимального значения счетчика, и он сообщает вам, что он перегружен и вам нужно попробовать установить более высокое значение.

Как правило, резистор менее 1 Ом можно встретить редко. Помните, что измерение сопротивления не идеально. Температура может сильно повлиять на показания. Кроме того, измерение сопротивления устройства, когда оно физически установлено в цепи, может быть очень сложной задачей. Окружающие компоненты на печатной плате могут сильно повлиять на показания.

---

Измерение тока

Ток чтения — одно из самых сложных и информативных показаний в мире встроенной электроники.Это сложно, потому что вам нужно последовательно измерять ток. Если напряжение измеряется путем подключения VCC и GND (параллельно), для измерения тока вам необходимо физически прервать протекание тока и подключить измеритель к сети. Чтобы продемонстрировать это, мы будем использовать ту же схему, которую мы использовали в секции измерения напряжения.

Первое, что нам понадобится, это лишний кусок провода. Как уже упоминалось, нам нужно физически прервать цепь, чтобы измерить ток. Другими словами, вытащите провод VCC, идущий к резистору, добавьте провод к тому месту, где этот провод был подключен, а затем проверьте от вывода питания на блоке питания до резистора.Это эффективно «обрывает» питание схемы. Затем мы вставляем мультиметр в линию, чтобы он мог измерять ток, когда он «течет» через мультиметр в макетную плату.

Для этих картинок мы обманули и использовали зажимы из кожи аллигатора. При измерении тока часто полезно наблюдать за тем, что ваша система делает с течением времени, в течение нескольких секунд или минут. Возможно, вам захочется встать и поднести датчики к системе, но иногда легче освободить руки. Эти щупы с зажимом типа «крокодил» могут пригодиться.Обратите внимание, что почти все мультиметры имеют разъемы одинакового размера (их называют «банановыми вилками»), поэтому, если вы в затруднительном положении, вы можете использовать щупы своего друга.

Теперь, когда мультиметр подключен, мы можем установить шкалу в правильное положение и измерить ток. Измерение тока работает так же, как напряжение и сопротивление — вы должны получить правильный диапазон. Установите мультиметр на 200 мА и работайте оттуда. Потребление тока для многих макетных проектов обычно составляет менее 200 мА. Убедитесь, что красный зонд вставлен в порт с предохранителем на 200 мА.На нашем любимом мультиметре отверстие 200 мА — это тот же порт / отверстие, что и показания напряжения и сопротивления (порт обозначен как мАВΩ ). Это означает, что вы можете держать красный зонд в том же порту для измерения тока, напряжения или сопротивления. Однако, если вы подозреваете, что ваша схема будет использовать около 200 мА или более, переключите зонд на сторону 10 А. на всякий случай. Перегрузка по току может привести к перегоранию предохранителя, а не просто к отображению перегрузки. Подробнее об этом чуть позже.

Эта цепь потребляла только 1.8 мА во время измерения, небольшой ток. Среднее значение было ближе к 2,1 мА.

Поймите, что мультиметр действует как кусок провода — вы замкнули цепь, и она включится. Это важно, потому что с течением времени светодиод, микроконтроллер, датчик или любое другое измеряемое устройство может изменить свое энергопотребление (например, включение светодиода может привести к увеличению на 20 мА на секунду, а затем к уменьшению на секунду при включении. выкл).На дисплее мультиметра вы должны увидеть мгновенное значение тока. Все мультиметры снимают показания с течением времени, а затем выдают среднее значение , поэтому ожидайте, что показания будут колебаться. В целом, более дешевые счетчики будут в среднем более жестко и медленнее реагировать, поэтому относитесь к каждому показанию с недоверием. Мысленно возьмите средний диапазон, например, от 7 до 8 мА при нормальных условиях 5 В (а не 7,48 мА).

Как и при других измерениях, при измерении тока цвет щупов не имеет значения.Что произойдет, если мы поменяем зонды? Ничего страшного не происходит! Это просто приводит к тому, что текущее показание становится отрицательным:

Ток все еще протекает через систему, вы только что изменили свою точку зрения, и теперь счетчик показывает отрицательное значение.

Помните! Когда вы закончите использовать измеритель, всегда возвращайте его для считывания напряжения (верните щупы в порт напряжения, настройте измеритель на считывание диапазона постоянного напряжения, если необходимо). Обычно берут измеритель и начинают быстро измерять напряжение между двумя контактами.Если вы оставили свой счетчик в режиме «тока», вы не увидите напряжение на дисплее. Вместо этого вы увидите «0,000», что означает отсутствие тока между VCC и GND. В течение этой доли секунды вы подключите VCC к GND через ваш измеритель, и предохранитель 200 мА перегорит = плохо. Поэтому, прежде чем положить глюкометр на ночь, не забудьте оставить глюкометр в хорошем состоянии.

Первые пару раз измерить ток может быть непросто. Не волнуйтесь, если вы перегорели — мы делали это десятки раз! Мы покажем вам, как заменить предохранитель в следующем разделе.

---

Непрерывность

Тестирование непрерывности — это проверка сопротивления между двумя точками. Если сопротивление очень низкое (менее нескольких Ом), две точки соединяются электрически, и раздается звуковой сигнал. Если сопротивление превышает несколько Ом, значит, цепь разомкнута и звуковой сигнал не издается. Этот тест помогает убедиться, что соединения выполнены правильно между двумя точками. Этот тест также помогает нам определить, подключены ли две точки, которых не должно быть.

Непрерывность, возможно, самая важная функция для гуру встраиваемого оборудования. Эта функция позволяет нам проверять проводимость материалов и отслеживать, где были выполнены или не выполнены электрические соединения.

Установите мультиметр в режим «Непрерывность». Он может отличаться в зависимости от цифрового мультиметра, но ищите символ диода с распространяющимися волнами вокруг него (например, звук, исходящий из динамика).

Мультиметр установлен в режим проверки целостности цепи.

Теперь соедините щупы вместе.Мультиметр должен издать звуковой сигнал (Примечание: не все мультиметры имеют настройку непрерывности, но большинство должно). Это показывает, что очень небольшое количество тока может протекать без сопротивления (или, по крайней мере, с очень маленьким сопротивлением) между датчиками.

Предупреждение! В общем, выключите систему перед проверкой целостности цепи.

На макетной плате, на которую подается питание , а не , используйте щупы, чтобы проткнуть два отдельных контакта заземления. Вы должны услышать тональный сигнал, указывающий, что они подключены.Подключите пробники от контакта VCC на микроконтроллере к VCC на источнике питания. Он должен издать звуковой сигнал, указывающий, что питание свободно течет от вывода VCC к микроконтроллеру. Если он не издает тонального сигнала, вы можете начать следовать по маршруту, по которому проходит медный провод, и определять, есть ли обрывы в линии, проводе, макете или печатной плате.

Continuity — отличный способ проверить, соприкасаются ли два контакта SMD. Если ваши глаза не видят этого, мультиметр обычно является отличным вторым ресурсом для тестирования.

Когда система не работает, непрерывность — еще одна вещь, которая помогает устранить неполадки в системе.Вот шаги, которые необходимо предпринять:

1. Если система включена, внимательно проверьте VCC и GND с настройкой напряжения, чтобы убедиться, что напряжение соответствует уровню. Если система 5 В работает при 4,2 В, внимательно проверьте регулятор, он может быть очень горячим, что указывает на то, что система потребляет слишком большой ток.
2. Выключите систему и проверьте целостность цепи между VCC и GND. Если есть непрерывность (если вы слышите звуковой сигнал), значит, у вас где-то короткое замыкание.
3. Выключите систему.Убедитесь, что VCC и GND правильно подключены к контактам микроконтроллера и других устройств. Система может включаться, но отдельные микросхемы могут быть подключены неправильно.
4. Предположим, вы можете запустить микроконтроллер, отложить мультиметр в сторону и перейти к последовательной отладке или использовать логический анализатор для проверки цифровых сигналов.

Обрыв цепи и большие конденсаторы: При обычном поиске неисправностей. вы будете проверять целостность цепи между землей и шиной VCC.Это хорошая проверка работоспособности перед включением прототипа, чтобы убедиться, что в системе питания нет замыкания. Но не удивляйтесь, если вы услышите короткий звуковой сигнал! при зондировании. Это связано с тем, что в системе питания часто присутствует значительная емкость. Мультиметр ищет очень низкое сопротивление, чтобы проверить, подключены ли две точки. Конденсаторы будут действовать как короткое замыкание в течение доли секунды, пока не заполнятся энергией, а затем будут действовать как открытое соединение. Поэтому вы услышите короткий звуковой сигнал, а затем ничего.Ничего страшного, просто шапки заряжаются.

---

Замена предохранителя

Одна из самых распространенных ошибок нового мультиметра — это измерение тока на макетной плате путем измерения от VCC к GND (плохо!). Это немедленно приведет к замыканию питания на землю через мультиметр, что приведет к потере питания макетной платы. Когда ток проходит через мультиметр, внутренний предохранитель нагревается, а затем сгорает, когда через него проходит 200 мА. Это произойдет за доли секунды и без каких-либо реальных звуковых или физических признаков того, что что-то не так.

Вау, это было здорово. Что теперь? Во-первых, помните, что измерение тока выполняется последовательно (прервите линию VCC на макетную плату или микроконтроллер, чтобы измерить ток). Если вы попытаетесь измерить ток с помощью перегоревшего предохранителя, вы, вероятно, заметите, что измеритель показывает «0,00» и что система не включается, как должна, когда вы присоединяете мультиметр. Это связано с тем, что внутренний предохранитель сломан и действует как обрыв провода или разрыв. Не волнуйтесь, это происходит постоянно, и его устранение стоит около 1 доллара.

Чтобы заменить предохранитель, возьмите свою удобную мини-отвертку и начните вынимать винты. Цифровой мультиметр SparkFun довольно легко разобрать. Начните со снятия пластины аккумулятора и аккумулятора.

Затем удалите два винта, скрывающиеся за пластиной аккумулятора.

Слегка приподнимите переднюю часть мультиметра.

Теперь обратите внимание на крючки на нижнем крае лица. Вам нужно будет сдвинуть лицо в сторону с небольшим усилием, чтобы освободить эти крючки.

После того, как лицевая часть отцеплена, она должна легко выйти. Теперь вы можете заглянуть внутрь мультиметра!

Осторожно поднимите предохранитель, и он выскочит.

Убедитесь, что заменил правильный предохранитель на правильный тип . Другими словами, замените предохранитель на 200 мА на предохранитель на 200 мА.

Предупреждение! ЗАПРЕЩАЕТСЯ класть предохранитель на 10 А туда, где должен быть предохранитель на 200 мА. Размещение предохранителей может не совпадать с размещением портов зонда.Прочтите металлический колпачок на обоих концах предохранителя, чтобы дважды проверить, какой именно.

Компоненты и дорожки на печатной плате внутри мультиметра рассчитаны на разные величины тока. Вы повредите и, возможно, испортите свой мультиметр, если случайно протолкните 5A через порт 200mA.

Бывают случаи, когда вам нужно измерить сильноточные устройства, такие как двигатель или нагревательный элемент. Вы видите два места, где можно разместить красный щуп на передней панели мультиметра? 10A слева и мАВОм справа? Если вы попытаетесь измерить ток более 200 мА на порте мАВΩ , вы рискуете перегореть предохранитель.Но если вы используете порт 10A для измерения тока, вы значительно меньше рискуете пережечь предохранитель. Компромисс — чувствительность. Как мы уже говорили выше, используя порт 10A и настройку ручки, вы сможете читать только до 0,01A или 10 мА. Большинство моих систем используют более 10 мА, поэтому настройка и порт 10 А работают достаточно хорошо. Если вы пытаетесь измерить очень низкую мощность (микро- или наноампер), порт 200 мА с 2 мА, 200 мкА или 20 мкА может быть тем, что вам нужно.

Помните: Если ваша система может использовать более 100 мА, вам следует начать с красного зонда, подключенного к порту 10A , и установки ручки 10A .

С цифровыми мультиметрами стоимостью менее 50 долларов измерения, которые вы, вероятно, будете проводить, являются просто показаниями для устранения неполадок, а не результатами научных экспериментов. Если вам действительно нужно увидеть, как ИС использует ток или напряжение с течением времени, используйте стенд Agilent или другой высококачественный стенд. Эти устройства имеют более высокую точность и предлагают широкий спектр необычных функций (некоторые из них включают Тетрис!). Банни Хуанг, разработчик оборудования Chumby, использует высокоточные показания тока для устранения неисправностей плат во время заключительных процедур тестирования Chumby.Посмотрев на потребление тока разными платами, которые вышли из строя (например, данная неисправная плата потребляет 210 мА больше обычного), он мог определить, что не так с платой (когда ОЗУ выходит из строя, она обычно использует 210 мА больше обычного). Выявление возможных неисправностей значительно упрощает переделку и ремонт плат.

---

Что делает мультиметр хорошим?

У каждого свои предпочтения, но в целом предпочтительны мультиметры с непрерывностью измерения.Все остальные функции — это просто вишенка на торте.

Существуют причудливые мультиметры с автоматическим выбором диапазона и , что означает, что они автоматически изменяют свой внутренний диапазон, пытаясь найти правильное напряжение, сопротивление или ток предмета, в который вы ткнете. Автоматический выбор диапазона может быть очень полезным, если вы знаете, как его использовать. Вообще говоря, мультиметры с автоподстройкой диапазона более качественны и имеют больше функций. Так что если вам дадут мультиметр с автодиапазоном, воспользуйтесь им! Просто знайте, как перевести его в ручной режим.Напряжение или ток в цепи могут довольно быстро колебаться. В некоторых системах ток или напряжение настолько непостоянны, что автоматический выбор диапазона не может сравняться с этим.

ЖК-дисплей с задней подсветкой — это необычно, но когда вы в последний раз измеряли свою схему в темноте? Обычно мы избегаем страшных лесов и ситуаций, которые требуют от нас тестирования оборудования посреди ночи, но некоторым людям может понадобиться или понадобится мультиметр для темноты.

Хороший щелчок на селекторе диапазона на самом деле является большим плюсом в нашей книге.Мягкая ручка обычно указывает на некачественный счетчик.

Достойные пробники — это плюс. Со временем провода будут ломаться в точке изгиба. Мы видели, как провода полностью выходят из зондов — и это всегда в тот момент, когда зонды должны работать! Если вы сломаете зонд, его будет достаточно дешево заменить.

Автоотключение — отличная функция, которая редко встречается на более дешевых мультиметрах. Это функция, которая может быть полезна как новичкам, так и опытным пользователям, поскольку легко забыть выключить глюкометр в 2 часа ночи.Цифровой мультиметр SparkFun не имеет этой функции, но, к счастью, он очень маломощный. Мы оставили мультиметр на два дня, прежде чем батарея на 9 В начала разряжаться. Тем не менее, не забудьте выключить глюкометр!

Теперь вы готовы использовать цифровой мультиметр для измерения окружающего мира. Не стесняйтесь использовать его, чтобы ответить на многие вопросы. Я считаю, что мой светодиод выдает 20 мА, правда? Какое напряжение у лимона? Стакан из воды токопроводящий? Можно ли заменить эти провода алюминиевой фольгой? Цифровой мультиметр ответит на эти и многие другие вопросы об электронике.

---

Покупка мультиметра

Цифровой мультиметр — незаменимый инструмент в арсенале каждого энтузиаста электроники. Вот несколько мультиметров и наборов с мультиметрами, которые подойдут как для начинающих, так и для опытных любителей.

Наши рекомендации:

Цифровой мультиметр — базовый

В наличии TOL-12966

Цифровой мультиметр (DMM) — незаменимый инструмент в арсенале каждого энтузиаста электроники.Цифровой мультиметр SparkFun, h…

21 год

Мушиметр

В отставке ТОЛ-13843

Mooshimeter — это мультиметр для проверки многоканальных цепей, который использует ваш смартфон или планшет через Bluetooth 4.0, как…

14 Пенсионер Нажмите, чтобы просмотреть дополнительные параметры мультиметра

Ресурсы и дальнейшее развитие

Теперь, когда вы знаете основы использования цифрового мультиметра, ознакомьтесь с этими руководствами, чтобы использовать свой новый навык:

Или ознакомьтесь с некоторыми из этих связанных сообщений в блогах.

Как использовать тестер напряжения

Тестер напряжения — это простое устройство, которое проверяет наличие электрического тока, проходящего через цепь. Это очень полезно при выполнении любых видов электромонтажных работ, таких как проводка или установка осветительных приборов, или устранение неполадок в бытовых устройствах, поскольку он может предупредить вас о небезопасной ситуации, обнаружив, что электричество все еще течет, прежде чем вы обнаружите трудный путь. Вы также можете использовать тестер напряжения, чтобы проверить, достаточно ли в проводе напряжения для питания определенных электрических устройств и машин.То, как вы используете это устройство, просто зависит от того, что вы хотите прочитать.

Шаг 1. Выберите, какой тестер напряжения использовать

На самом деле существует несколько различных типов тестеров напряжения. Самый простой вид — это неоновый двухпроводной тестер, который может измерять от нуля до 500 вольт. Этот тип также самый дешевый. Однако самым простым в использовании будет цифровой мультиметр. После подключения к цепи через красный и черный щупы он может обеспечить мгновенное считывание напряжения, силы тока или сопротивления в зависимости от используемой настройки.

Шаг 2. Убедитесь, что оно надежно

Убедитесь, что устройство, которое вы используете, работает правильно, прежде чем оно понадобится вам для выполнения задачи. Включите тестер. На некоторых моделях при соприкосновении датчиков загорается свет на корпусе, на других цифровых моделях включается экран.

После этого, установив измеритель на нужную шкалу, проверьте его в цепи под напряжением с известным напряжением, чтобы проверить правильность показаний.

Шаг 3. Установка напряжения переменного или постоянного тока и диапазона напряжения

Установите тестер напряжения на переменный или постоянный ток в зависимости от тока, который вы хотите проверить.Электрические розетки в домах используют переменный ток, но автомобильные стереосистемы используют постоянный ток, поэтому убедитесь, что вы знаете, какой из них нужно использовать. Кроме того, установите измеритель на соответствующий диапазон. Жилые розетки обычно имеют напряжение от 120 до 220 переменного тока, в то время как бытовые приборы, такие как автомобильные стереосистемы, имеют диапазон от 12 до 14 вольт постоянного тока.

Шаг 4 — Проверка напряжения на электрических розетках

Чтобы проверить электрическую розетку в доме или офисе, вставьте красный и черный провода в каждый из разъемов на розетке. Когда горит лампочка на корпусе тестера напряжения, это означает, что в розетке есть напряжение.Если вам нужно знать сколько, вам понадобится конкретно аналоговый или цифровой мультиметр.

Шаг 5. Используйте тестер вилки

Вы также можете добавить тестер вилки к измерителю напряжения для проверки розеток. Опять же, когда тестер загорается, в розетке есть напряжение. Вы также можете проверить правильность подключения розетки с помощью этого инструмента, проверив, все ли цепи завершены.

Шаг 6 — Проверка горячих проводов

Простой детектор напряжения в виде ручки можно использовать для проверки любых горячих проводов в вашей электрической сети.Этот вариант тестера не сложен, поэтому его можно использовать только для проверки наличия напряжения на проводах до определенной точки. Однако он все равно подойдет для проверки домашней электропроводки.

Используя эти основные шаги, вы сможете получить практически любую необходимую информацию о ваших электрических и бытовых приборах с помощью вольтметра.
