Отопление в частном доме своими руками (76 фото) » НА ДАЧЕ ФОТО
Отопление в частном доме
Отопление в частном доме
Двухтрубная система отопления с теплым полом
Отопление вчамтном жоме
Электрокотлы на 380 в для отопления в частном доме
Отопление в частном доме
Отопление в частном доме
Отопление в загородном доме

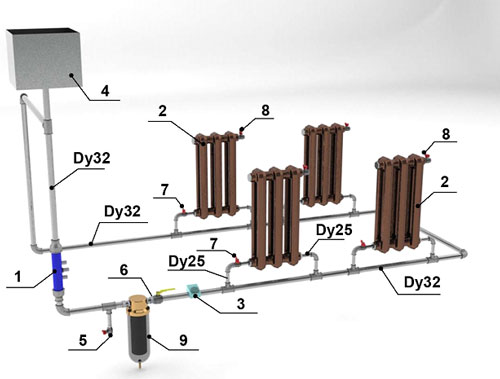

Система отопления частного дома
Рирпление в частном доме
Монтаж отопления в частном доме
Отопление в доме
Тёплый пол водяной от газового котла
Отопление в частном деревянном доме
Прокладка отопления в частном доме
Монтаж отопления
Отопление дома своими руками
Отопление в частномидоме
Отопление на даче
Электрокотел Дачник м-5
Система отопления теплый пол водяной
Двухтрубная система отопления полипропилен
Отопление в частном доме
Отопление в частномидоме
Система отопления с котлом Галан
Отопление в частном доме
Отопление полипропиленовыми трубами в частном доме
Монтаж полипропиленового отопления
Монтаж радиаторов отопления
Рирпление в частном доме
Отопление частных домов
Отопление в частномидоме
Отопление на даче
Система отопления с котлом Галан
Монтаж полипропиленовых труб для отопления
Отопление в загородном доме
Водопровод и отопление в частном доме
Прокладка отопления в частном доме
Монтаж полипропиленового отопления
Радиаторы отопления в частном доме
Отопление в доме
Двухтрубная система отопления в частном доме
Отопление с полипропилена в частном доме
Монтаж отопления из полипропиленовых труб
Отопление в частном доме
Система однотрубная батарей ленинградка
Монтаж радиаторов отопления двухтрубная система отопления
Отопление на даче
Прокладка отопления в частном доме
Отопление в деревянном доме
Отопление в частном доме
Твердотопливный котел Теплодар Куппер эксперт-15 одноконтурный
Отопление в частном доме
Монтаж радиаторов отопления двухтрубная система отопления
Отопление из полипропилена
Радиаторы в частном доме
Отопление в частном доме
Разводка труб отопления в частном доме от котла
Отопительные системы для дачи
Электро дровяной котел двухконтурный
Электрокотлы на 380 в для отопления в частном доме
Котел отопительный стальной Сибирь кво 10
Электрокотёл для отопления частного дома 100м2
Отопление в частномидоме
Прокладка отопления в частном доме
Система отопления с АОГВ
Котельная в деревянном доме
Слив воды с системы отопления
Монтаж батарей отопления в частном доме
Газовый котел для отопления частного дома 100м2
Отопление коттеджа
Отопление от электрокотла в частном доме
Сантехника обвязка котла
Прокладка отопления в частном доме
Разводка отопления в котельной
Система отопления
Монтаж системы отопления на электрокотле в доме ИЖС своими руками, сборка и обкатка
Монтаж системы отопления на электрокотле, сборка и испытания
И вот, пришло время монтажа обвязки, ее было решено делать из разных материалов, на обратке — армированный полипропилен, на подаче — металлопласт. Все размером 1 дюйм. Работы начал с полипропилена, для начала разложил на полу и разметил трубы и фитинги, чтобы было понимание и не допустить ошибки в соединении.
разметка
Насос конечно не Грюнфус и даже не Вило, но цена меня устроила…
насос
…обвязываю вход в котел, разьем американка конечно ставится у котла…
вход обратки
…наживил насос, сразу предусмотрел его крепеж к стене, дабы не нагружать трубу и котел лишним весом…
крепим насос
… плеть соединил с краном на обратке..
соединил обратку
… дабы быть уверенным в надежности пайки, заглушил в котле выход и опрессовал котел с насосом на 1 кг, вроде норма…
опрессовка обратки
Да, дальше было хуже, металопласт я не очень уважаю, но и он видимо меня тоже, для начала я хотел соединить одним куском трубы с врезкой в магистраль в верхней точке тройника и воздухоотводчика, но, зараза, гнуть трубу дюймовую из мп ооочень неудобно и тяжело, после нескольких неудачных попыток соединения нижеуказанным видом, почти наплюнул и хотел выкинуть мп и поставить полипропилен, но, побоялся, всеже вдруг вылезет высокая температура на котле, не хочу аварий.
соединение неудачное
Дабы сократить затраты на фитинги, докупил тройник а угол переставил в среднюю часть ветки, в самой верхней точке водрузил воздухоотводчик…
воздухоотводчик
…Так как все резьбовые соединения всегда привык монтировать на лен и силиконовый герметик, то так и делал, но как то рука плохо ложилась на них, текли неимоверно, то соединение на металлопласте, то резьбовое, вопщем караул.
новые соединения
…но, все когданибудь кончается, победив резьбы и опрессовав на 1 кг, пробным включением опробовал работу, правда как назло выключили электричество, авария на линии, но, у меня то проблем с этим нет, автономка рулит! Пришлось конечно завести генератор, так как аккумы не потянут тэны, заоднем я посмотрел что расходует по мощности тэн, может врет прибор в МАПе, но 1 тэн потребляет 1,5-1,7 квт, это и объяснило то что при полных включениях тэнов не вырубило автомат на 25 ампер.
Пытливый читатель наверное спросит, почему обвязка электрокотла смонтирована в паралель основному а не последовательно, что позволило бы по сути сэкономить на циркуляционом насосе? Отвечаю: все не так просто, во первых, поставить электрокотел в разъем между выходом ТТ котла и подающей гребенкой трудно из за особенностей монтажа — трубной обвязки, но не только это важно, рубашка ТТ котла — капитальный источник теплопотерь, как в котельной так и через дымовую трубу наружу дома. Платить за эти потери у меня нет желания. Поэтому лучше мирится с переключением подающих кранов на котлы и переключением насосов но экономить на электроэнергии.
Все, дело за опытной эксплуатацией и отчетами по потреблению электроэнергии в +5 +3 0 -5 -10 -15 градусов, с коими я обязательно познакомлю читателя!
Испытание работы электрокотла, читать тут.
- Назад
- Далее, работы следующего года!
Что такое конденсатопровод котла?
Когда в 2010 и 2018 годах в Великобритании были минусовые температуры, производители котлов получили тысячи звонков от людей с конденсационными котлами.
Проблема: трубы конденсата котла замерзли, что привело к отключению котлов, однако большинство проблем возникало из-за того, что труба находилась вне дома.
Несмотря на то, что для неопытного глаза это не имеет никакого значения, все же важно понимать механизмы конденсатопровода, чтобы предотвратить проблемы в будущем.
Получите фиксированную цену онлайн за 20 секунд:
Q Какое топливо использует ваш котел?
Что такое конденсатопровод котла?
Конденсационный котел не будет работать без конденсатопровода котла. Труба отвечает за сброс сточных вод из котла в канализацию.
Каждый раз при работе конденсационного котла образуется конденсат. Конденсат – это вода, образующаяся в процессе конденсации.
Современные газовые котлы могут утилизировать скрытую теплоту отработанных выхлопных газов. Конденсат образуется из побочных продуктов диоксида углерода и водяного пара.
Как только из пара вырабатывается необходимое количество тепла, он снова конденсируется в воду. Затем жидкость собирается для получения тепловой энергии. Остатки продукта вымываются через конденсатную трубу.
Сточные воды несколько кислые. Итак, сточные воды должны проходить по пластиковой трубе.
Конденсатная труба котла в основном состоит из труб ПВХ, выходящих из наружной стены.
Как отличить трубу конденсата котла
Выявление конденсатной трубы котла облегчает ремонт. Как уже упоминалось, конденсатоотводная труба котла изготовлена из пластика. Итак, ищите пластиковую трубу среди металлических.
Инструкции HHIC по трубам для конденсата, которые необходимо знать при установке нового котла
Совет промышленности по отоплению и горячему водоснабжению — это организация, которая поддерживает и продвигает экологически безопасное бытовое отопление и горячее водоснабжение в Соединенном Королевстве.
Законодательство Великобритании также предусматривает конкретные диаметры, которым производители должны следовать при установке комбинированных котлов в Великобритании.
Для внутренней дренажной системы диаметр трубы должен быть около 22 мм. Однако для внешней трубы она должна быть около 32 мм.
Разница в 10 мм несколько предотвращает замерзание. Но, несмотря на увеличение диаметра, замерзание конденсатопровода устранить не удается. Внешняя конденсатная труба также должна иметь более короткую длину и напрямую подключаться к дренажной системе.
Наружные трубы, предназначенные для стоков раковин и стиральных машин, должны быть изолированы водонепроницаемыми и стойкими к УФ-излучению материалами.
Чаще всего замерзают трубы на выходе, когда выходящая вода замерзает или начинает обрастать льдом. Чтобы предотвратить эту проблему, обрежьте конец канализационной трубы под углом 45 градусов. Конец должен быть направлен к решетке с постепенным падением, чтобы свести к минимуму замерзание трубы.
Починка сломанной трубы для конденсата
В соответствии с нормами по трубе для конденсата в котлах вам может быть рекомендовано обратиться к профессиональному инженеру по газовой безопасности. Инженер-теплотехник знает, как оценить трубопровод, фитинги и другие вопросы, связанные с повреждением.
Если проблема просто зависает, вы можете решить ее самостоятельно. Вот несколько лайфхаков, которые помогут вам справиться с замерзшей трубой для конденсата.
Однако, если он сломан, вам потребуется заменить конденсатную трубу, чтобы предотвратить утечки и другие возникающие проблемы.
Признаки замерзания конденсатопровода
Основная проблема конденсатопровода котла – замерзание. Труба обычно замерзает в холодную погоду. Замерзание труб конденсата является огромной проблемой в зимние месяцы. Когда это произойдет, вы окажетесь без надлежащего отопления дома.
Замерзший конденсатопровод показывает следующие признаки:
- Нет отопления и горячей воды
- Котел показывает код/сообщение об ошибке
- Странные булькающие звуки
Хотя вы не можете контролировать, насколько низкой может быть температура, вы можете сделать что-то, чтобы избежать замерзания труб.
- Изоляция трубы . Изоляция труб – это процесс, который можно сделать своими руками. При утеплении используйте водонепроницаемую изоляцию. Это важно, поскольку непроницаемые для воды материалы могут принести больше вреда, чем пользы.
- Переместите трубку конденсата внутрь . Перенос трубы для конденсата внутрь гарантирует, что ее температура не упадет ниже комнатной, и это предотвратит замерзание. Однако это должен делать инженер-теплотехник или монтажник.
Может ли труба для конденсата помочь сэкономить больше денег?
Конденсационные котлы рекуперируют больше тепла по мере рециркуляции газов. Это лучший выбор, чем неконденсационные котлы, когда вы экономите деньги на дорогих счетах за электроэнергию. А поскольку труба для конденсата котла является частью конденсационного котла, это поможет вам сэкономить деньги.
Что такое конденсатные насосы?
Тип центробежного насоса, конденсатный насос собирает и распределяет горячую воду и другую жидкость, образующуюся в процессе конденсации в системе отопления.
Насос используется, когда сила тяжести не может естественным образом перемещать воду и выталкивать ее в канализацию на уровне земли.
Конденсатный насос работает не постоянно, а периодически.
Резервуар для сбора конденсата. Поплавковый выключатель активирует насос, как только накопленная жидкость достигает определенного уровня. Конденсат удаляется из бака, освобождая место для нового цикла сбора конденсата.
Также есть конденсатные насосы с двумя выключателями, что является хорошим индикатором засорения. Когда конденсат достигает первого переключателя, насос должен включиться и вытеснить жидкость из резервуара.
Но если труба замерзнет, насос не сможет выкачать жидкость из насоса. Уровень конденсата будет продолжать расти и сработает второй переключатель, который отключит систему или подаст звуковой сигнал.
Без слива? soakaway
Решение представляет собой замачивание, когда нет дренажа для выхода сточных вод.
Что такое замачивание и как оно работает?
Отстойник улавливает сточные воды и нейтрализует их кислотную природу с помощью крошки известкового налета. Он контролирует выпуск конденсата, чтобы он мог безопасно попасть в землю.
Преимущества водоотвода
Водоотвод снижает нагрузку на основную дренажную систему, поскольку воде есть куда уйти. Он также очень прост и доступен в установке.
Soakaways не требует особого ухода и может даже обеспечить скидку на расходы на поверхностный дренаж, если их предлагает ваша канализационная компания.
Еще одним преимуществом использования отмачивающего средства является уменьшение кислотного остатка в системе. Это продлевает срок службы котла и обеспечивает бесперебойную работу системы центрального отопления.
Недостатки отстойника
Несмотря на то, что отстойник является хорошей альтернативой, могут возникнуть некоторые проблемы, если у вас нет дренажной трубы для конденсата котла. Прежде всего, замачивание не следует использовать в почве с плохим дренажем, так как это принесет больше вреда, чем пользы.
Во-вторых, грязь и листья могут заблокировать отстойник, что приведет к его засорению. Чтобы предотвратить это, установите иловый фильтр, который не позволит листьям и грязи попасть внутрь.
Водоотвод также должен быть установлен вдали от дома, чтобы он не повлиял на фундамент конструкции в случае возникновения проблем с дренажем.
Часто задаваемые вопросы
Сколько отходов конденсата производит конденсационный котел?
Как правило, современный конденсационный котел может сбрасывать от двух до трех литров сточных вод за каждый час работы котла. Вода подается не полностью, а порциями по 300 мл, чтобы снизить риск замерзания внешней трубы.
Какова идеальная температура воды, чтобы растопить замерзшую воду в трубе?
Температура от 60⁰C до 70⁰C идеальна для плавления морозильной трубы. Однако полить замерзший участок теплой водой с первого раза может не получиться. Вы должны сделать это несколько раз, чтобы это сработало, в зависимости от того, насколько сильна блокировка.
Выливание теплой воды работает постоянно?
Даже если несколько раз налить теплую воду на замерзшую трубу для конденсата, это может не сработать при температуре -2⁰C или ниже. При такой температуре горячая вода, которую вы наливаете, может быстро замерзнуть и усугубить ситуацию.
Решением этой проблемы является сочетание метода обливания водой с использованием грелки.
Сначала налейте теплую воду, затем приложите грелку на необходимое время. Этот метод имеет больше шансов растопить засор.
Видео инструкция по монтажу своими руками, особенности сантехнических, сантехнических, шаровых изделий, цена, фото цена, фото
Общая информация
Сегодня коллекторы, которые в народе называют гребенками, используются для агрегатного соединения ряда отопительные и сантехнические приборы. Внешне это устройство представляет собой цилиндрическую деталь с одним входом и множеством ответвлений. Каждая ветвь снабжена запорной арматурой.
Принцип работы этого устройства следующий — на вход подается вода или другая жидкость под давлением. Далее он распределяется на краны, которые позволяют подключить параллельно несколько сантехнических приборов или, например, несколько контуров системы теплого пола.
Коллекторное подключение позволяет обеспечить равномерный напор воды во всех сантехнических приборах при их одновременном включении. В случае использования гребенок в системах отопления обеспечивается равномерный прогрев всех отопительных приборов (радиаторов или контуров теплого пола).
Схема использования коллекторов в системе теплого пола
Собрать полипропиленовую гребенку своими руками достаточно просто, а для этого понадобится только комплект тройников и шаровых кранов.
При этом устройство будет иметь ряд преимуществ, таких как:
Устойчивость к коррозии. Герметичность, так как фитинги надежно свариваются между собой. Долговечность – на полипропиленовых стенках арматуры практически не оседает накипь. Дешевизна, обусловленная тем, что цена полипропиленовых труб и фитингов не высока. Надежность, так как полипропилен достаточно прочный материал. Возможность сделать ровно столько изгибов, сколько требуется. Возможность использования изделия как для системы водоснабжения, так и для отопления.
По этим причинам многие специалисты предпочитают самосборные устройства из полипропиленовых деталей металлическим коллекторам.
Коллектор из полипропилена своими руками
Коллектор необходим для завершения обогрева коллектора. Это труба относительно большого диаметра, на которой имеется несколько патрубков для подключения к отдельным магистралям.
Изготовление коллектора отопления из полипропилена возможно только для небольших систем водяного теплого пола. Это связано с относительно небольшим диаметром трубы и требованиями к конструкции. При самостоятельном изготовлении коллектора для теплоснабжения из полипропилена вам потребуются следующие комплектующие:
- Тройники с переходным размером 20*25*25 или 25*32*32;
- Краны шаровые запорные 20 или 25 мм;
- Отрезок трубы для соединения тройников между собой.
С помощью паяльника формируется коллектор из полипропиленовых тройников и труб. На каждом выходе установлены шаровые краны. Недостатком установки такой конструкции для отопления из полипропилена является несоответствие размеров сечения труб – не соблюдается правило 3-х диаметров.
Именно поэтому самодельные коллекторы из полипропиленовых комплектующих не получили широкого распространения. Исключения составляют быстровозводимые конструкции, в которых соблюдены все правила проектирования.
Для двухтрубной системы отопления из полипропилена вместо коллектора может быть установлен смесительный клапан для регулирования температуры теплоносителя.
Самодельный коллектор
Важно следовать указаниям
Изготовление самодельного распределительного коллектора должно начинаться с планирования. Вам необходимо определить для себя некоторые составляющие тепловой сети дома.
Количество контуров, куда будет направляться теплоноситель. Количество отопительного оборудования. Не забудьте определиться с его мощностью, температурой воды и так далее. То есть вам нужны его технические характеристики. Если в дальнейшем вы планируете интегрировать в систему отопления дополнительные ТЭНы, например, тепловой насос или солнечные батареи, то лучше всего заранее их учесть. Количество дополнительного оборудования (насосы, клапаны, арматура, накопительные баки, термометры, манометры и т.д.).
Сейчас определяется конструкция устройства, особенно необходимо учитывать, как будет стыковаться каждый контур и с какой стороны (снизу, сверху, сбоку)
Обращаем ваше внимание на некоторые нюансы подключения
Газовые или электрические котлы подключаются к коллектору либо снизу, либо сверху. Если в системе отопления установлен циркуляционный насос, то подключение производится только с конца гребенки. Бойлеры косвенного нагрева и твердотопливные агрегаты врезаются в коллектор только с торца. Питающие контуры систем отопления включаются либо сверху, либо снизу.
Хорошо, если небольшой чертеж конструкции коллектора будет перенесен на бумагу. Это даст визуальный образ, который облегчит изготовление устройства. Кроме того, в нем можно точно указать размерные характеристики, которые придется выдерживать в процессе изготовления. Например, расстояние между патрубками подающего и обратного контуров должно быть в пределах 10-20 см. Не делайте больше или меньше, просто будет неудобно в плане обслуживания. Расстояние между двумя отсеками (подача и обратка) должно быть в одном диапазоне.
Сделайте свое устройство компактным и красивым. Рекомендуем указывать на рисунке все резьбовые соединения с указанием размеров резьбы, не забывая подписывать все необходимые контуры. Это позволит вам не ошибиться при подключении. Теперь из эскиза становится понятно, сколько и каких материалов потребуется для изготовления самодельного распределительного коллектора.
Технологический процесс
Обратите внимание, что отсеки подачи и возврата могут быть изготовлены из круглых или квадратных труб. Многие мастера отдают предпочтение последнему варианту.
Говорят, что с ним легче работать.
Итак, вот последовательность изготовления:
Для всех размеров, которые были указаны в эскизе, необходимо подготовить соответствующие материалы. Это практически все трубы. Их соединяют по конструкции чертежа в соответствии с назначением каждой. Соединение производится с помощью сварочного аппарата. Места сварки необходимо зачистить железной щеткой, при необходимости обезжирить. Готовое устройство необходимо проверить на герметичность. Поэтому все трубы придется закрыть наглухо, оставив только одну. В него наливается горячая вода. Если ни один из стыков не капает, значит, работа выполнена на высоком уровне. Коллектор необходимо покрасить и высушить. Возможен монтаж и подключение всех систем трубопроводов с установкой запорной арматуры.
Более простой вариант
Теперь к вопросу, а не лучше ли купить готовый вариант? Здесь есть одно «НО». Готовый распределительный коллектор может не совсем подходить к вашей системе отопления; придется выравнивать теплотехнические показатели другими способами. Например, путем установки дополнительной гребенки. А это лишние затраты и лишний объем монтажных работ. И самодельная гребенка, в которой вы учли все конструктивные особенности отопления вашего дома, точно к нему подойдет и будет работать эффективно и рационально.
Так что стоит задуматься над вопросом, который был задан в начале статьи, как сделать распределительный коллектор своими руками? Скажем так, это простой процесс, который займет у вас один день. А вот иметь навыки работы со сварочным аппаратом и прочим слесарным инструментом просто необходимо. Без этого гарантировать качество устройства будет невозможно.
gidotopleniya.ru
Просмотров
Коллекторные группы для систем отопления продаются в готовом виде, при этом они могут иметь различную конфигурацию и количество выпусков. Вы можете выбрать подходящий коллектор в сборе и установить его самостоятельно или с помощью специалистов.
Однако большинство промышленных моделей универсальны и не всегда подходят для нужд конкретного дома. Преобразование или переделка их может значительно увеличить затраты. Поэтому в большинстве случаев его проще собрать из отдельных блоков своими руками с учетом особенностей той или иной системы отопления.
Коллекторная группа для системы отопления в сборе
Конструкция универсальной коллекторной группы показана на рисунке. Состоит из двух блоков прямого и обратного потока теплоносителя, оснащенных необходимым количеством отводов. На подающем (прямом) коллекторе установлены расходомеры, на обратном коллекторе расположены термоголовки для регулирования температуры обратной воды в каждом контуре. С их помощью можно задать необходимый расход теплоносителя, от которого будет зависеть температура в радиаторах отопления.
Коллекторный распределитель оснащен манометром, циркуляционным насосом и воздушными клапанами. Подающий и обратный коллекторы объединены в один блок с помощью кронштейнов, которые также служат для крепления блока к стене или шкафу. Цена такого блока от 15 до 20 тысяч рублей, и если часть отводов не используется, его установка будет явно нецелесообразной.
Правила установки готового блока показаны на видео.
Гребень — блок коллектора
Самыми дорогими элементами коллекторного блока являются расходомеры и термоголовки. Чтобы не переплачивать за ненужные элементы, можно купить коллекторный узел, так называемую «гребенку», и установить своими руками необходимые приборы управления только там, где это необходимо.
Гребень состоит из латунных труб диаметром 1 или ¾» с определенным количеством отводов диаметром для труб отопления ½». Они также соединены друг с другом скобой. Отводы на обратке снабжены заглушками, позволяющими устанавливать термоголовки на все или часть контуров.
Некоторые модели могут быть оснащены кранами, с их помощью можно регулировать поток вручную. Такие гребенки имеют литой корпус и снабжены накидной/гайковой резьбой на концах, что позволяет быстро и легко собрать коллектор из необходимого количества ветвей.
В целях экономии коллектор для систем отопления может быть собран из отдельных элементов самостоятельно или полностью изготовлен вручную.
Схема горячего водоснабжения и отопления
Если вы хотите обеспечить работу и отопления, и горячего водоснабжения, вам необходимо совместить в одной схеме два рассмотренных ранее варианта. Для решения проблемы потребуется использовать котел с дополнительным баком, оснащенным змеевиком для циркуляции теплоносителя. В меньшем внутреннем резервуаре жидкость нагревается намного быстрее. При этом он будет отдавать тепло общей емкости больших габаритов.
Котел должен быть подключен к другому источнику тепла. Для этой цели подходят все типы котлов. Они могут быть электрическими, газовыми или твердотопливными.
Солнечная батарея осуществляет нестабильный нагрев теплоносителя. Это может привести к быстрому охлаждению жидкости, или наоборот, к ее перегреву. Чтобы этого избежать, нужно использовать автоматику, которая будет контролировать температуру в контуре.
Разобрались со способами обвязки цепей на основе солнечных коллекторов. Поэтому перейдем теперь непосредственно к способам их изготовления самостоятельно.
Советы по установке коллектора для теплого пола
Типы коллекторов.
Монтаж такой конструкции для теплого пола можно выполнить самостоятельно. Коллектор для распределения в большинстве случаев находится в распределительном шкафу или в отдельном помещении, скрытом в стене. При монтаже конструкции следует учитывать нюансы:
- Старайтесь размещать распределительный коллектор в самой высокой точке системы отопления по отношению к уровню размещенных петель. Это необходимо для того, чтобы при необходимости можно было удалить воздух из установленных труб.
- Коллектор для разводки должен располагаться в центральной части отапливаемых помещений.
- Вам нужно будет соединить цепи одинаковой длины в одну конструкцию. При отсутствии таких контуров длина должна быть максимально приближена к длине того элемента, который расположен рядом.
Функциональное назначение
Начнем с того, что есть одно очень важное правило, и если его строго не придерживаться, то система отопления дома будет работать плохо. Это правило гласит, что диаметр выходного патрубка котла отопления всегда должен быть равен или немного меньше суммарного показателя диаметров всех контуров, потребляющих теплоноситель.
Лучший вариант, если он больше.
Для сравнения вот пример настенного агрегата, у которого диаметр выпускной трубы ¾ дюйма. Представьте, что этот котел будет обогревать три отдельных контура:
- Основное отопление – радиаторная система.
- Теплый пол.
- Бойлер косвенного нагрева, который будет использовать воду, предназначенную для бытовых нужд.
Теперь представьте, что диаметр каждого контура не менее ¾ дюйма, как у котла. Но общая цифра будет в три раза больше. То есть, как бы вы ни хотели, подать через диаметр сопла отопительного котла необходимое количество теплоносителя, чтобы его хватило на все три контура, будет просто невозможно. Вот вам и снижение теплоотдачи по всей площади дома.
Конечно, по отдельности все схемы будут работать нормально. Например, основной контур (радиаторный) без включения теплых полов полностью освоит отапливаемое помещение. Но как только вы включите систему теплого пола, всем, ни здесь, ни здесь не будет хватать теплоносителя. Охлаждающая жидкость имеет достаточную температуру, ее объем недостаточен.
Эта достаточно серьезная проблема решается установкой распределительного коллектора в систему отопления. По сути, это конструкция из нержавеющих металлических труб, в устройстве которых установлены устройства ввода и вывода теплоносителя, распределенные по контурам. Для регулирования температуры, давления, расхода и его скорости вдоль выходов установлена запорная арматура, выполняющая все необходимые функции.
Самое главное, с помощью распределительного коллектора можно контролировать температурный режим в отдельно взятом помещении. И это не повлияет на соседние комнаты и температуру дома в целом.
Коллекторное устройство
Коллектор состоит из двух труб:
- Соединяет подающую линию от котла с подающими контурами систем отопления. Это отделение помогает распределению горячей воды. Его устройство особенно выручает, когда встает вопрос о ремонте той или иной ветки. В этом случае на определенном контуре, где необходимо провести ремонтные работы, закрывается запорная арматура. Он просто перекрывает подачу охлаждающей жидкости.
- Отсек обратки регулирует давление внутри каждого контура, что обеспечивает качество движения теплоносителя. А, следовательно, и качество теплопередачи от систем отопления.
Тот, кто не понимает, в чем суть установки распределительного коллектора, начинает встраивать в систему отопления различные дополнительные установки: циркуляционный насос, вентили различного назначения и так далее. Посмотрим правде в глаза, это не поможет; их нельзя использовать для увеличения объема теплоносителя. Вы просто совершите ненужные траты, которые окажутся напрасными.
Внимание! Если вы владелец большого многоэтажного дома, рекомендуется установить на каждый этаж отдельный распределительный коллектор.
Как сделать солнечный коллектор своими руками
Это устройство можно использовать для дополнительного нагрева воды . Устанавливать на улице с солнечной стороны, чтобы солнечные лучи все время освещали устройство.
- Для его изготовления нужно несколько досок, из которых сбивается коробка.
- Задняя стенка закрывается любым листовым материалом: фанерой , металлом, ОСП, ДВП или ДСП.
- Внутри подходит для пенополистирольной панели в качестве изоляции.
- Фольга крепится поверх пенопласта … Она будет выполнять роль отражателя солнечных лучей, увеличивая интенсивность их воздействия на коллекторную установку.
Остается только закрыть всю конструкцию прозрачным стеклом … Установить устройство под углом, чтобы солнечные лучи падали перпендикулярно на коллекторную группу.
Правила соединения фитингов
Было рассмотрено несколько вариантов сборки коллектора для системы отопления, но только в двух из них используется фитинг.
- Пропиленовый коллектор собран сваркой пластмассы , для чего используется специальное приспособление. Основная задача – не перегреть материал. Вставьте отрезки трубы в тройники по оси стыка. Запрещается скручивание деталей относительно друг друга.
- Относительно латунных фитингов , затем Основным требованием к сборке является недопущение утечек охлаждающей жидкости в местах соединений. Для этого можно использовать различные уплотняющие материалы, например, льняную паклю, ФУМ-ленту или жидкий закрепитель.
Для чего нужен
При монтаже водонапорных систем действует правило: суммарный диаметр всех отводов не должен превышать диаметр подающей трубы. Применительно к отопительному оборудованию это правило выглядит так: если диаметр выхода котла 1 дюйм, то в системе допускается два контура с диаметром трубы ½ дюйма. Для небольшого дома, отапливаемого только радиаторами, такая система будет работать эффективно.
На самом деле контуров отопления в частном доме или коттедже больше: теплые полы, отопление нескольких этажей, подсобных помещений, гаража. При их подключении через систему ответвления давления в каждом контуре будет недостаточно для эффективного обогрева радиаторов, и температура в доме не будет комфортной.
Поэтому разветвленные системы отопления выполняются коллекторными, такая методика позволяет регулировать каждый контур отдельно и задавать нужную температуру в каждом помещении. Так, для гаража достаточно плюс 10-15°С, а для детской нужна температура около плюс 23-25°С. Кроме того, теплые полы не должны нагреваться более 35-37 градусов, иначе по ним будет неприятно ходить, а напольное покрытие может деформироваться. Коллектор и температура отключения также могут решить эту проблему.
Видео: использование коллекторной системы для отопления дома.
Коллекторные группы для систем отопления продаются в готовом виде, при этом они могут иметь различную конфигурацию и количество отводов. Вы можете выбрать подходящий коллектор в сборе и установить его самостоятельно или с помощью специалистов.
Однако большинство промышленных моделей универсальны и не всегда подходят для нужд конкретного дома. Преобразование или переделка их может значительно увеличить затраты. Поэтому в большинстве случаев его проще собрать из отдельных блоков своими руками с учетом особенностей той или иной системы отопления.
Коллекторная группа для системы отопления в сборе
Конструкция универсальной коллекторной группы показана на рисунке. Состоит из двух блоков прямого и обратного потока теплоносителя, оснащенных необходимым количеством отводов. На подающем (прямом) коллекторе установлены расходомеры, на обратном коллекторе расположены термоголовки для регулирования температуры обратной воды в каждом контуре. С их помощью можно задать необходимый расход теплоносителя, от которого будет зависеть температура в радиаторах отопления.
Коллекторный распределитель оснащен манометром, циркуляционным насосом и воздушными клапанами. Подающий и обратный коллекторы объединены в один блок с помощью кронштейнов, которые также служат для крепления блока к стене или шкафу. Цена такого блока от 15 до 20 тысяч рублей, и если часть отводов не используется, его установка будет явно нецелесообразной.
