Технология сварки полипропиленовых труб для пожарного водопровода.
Заказать звонок
- О нас
- Продукция
- Услуги
- Объекты
- Партнерам
- Сертификаты
- Контакты
- Проектировщикам

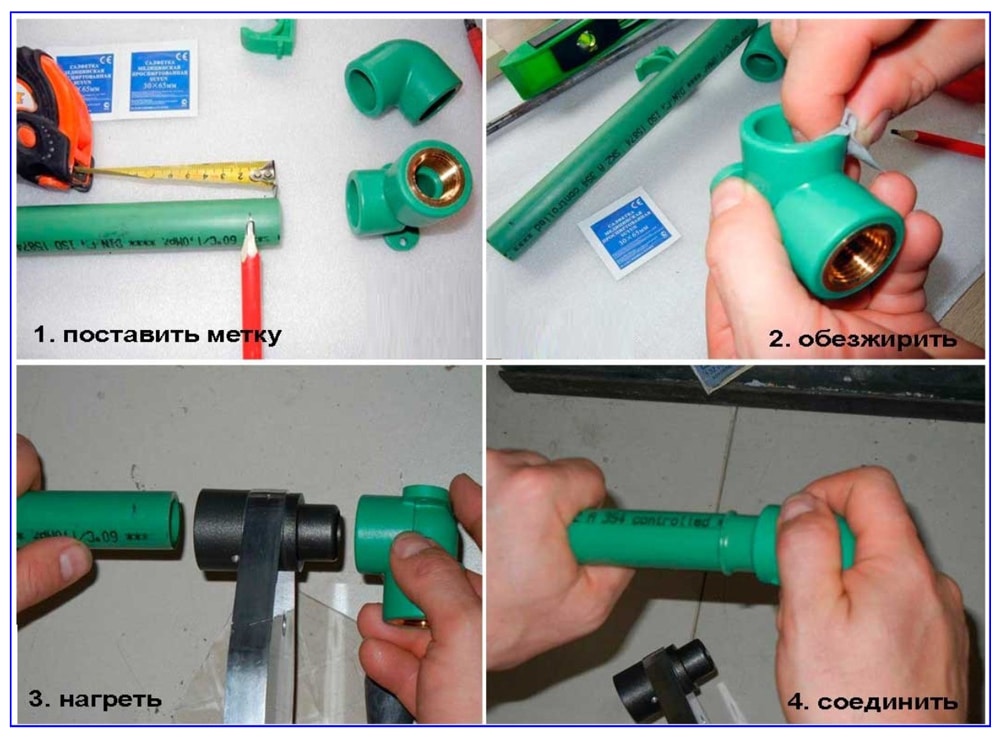

1. Отмерить и отрезать под прямым углом к оси кусок трубы необходимой длины с помощью ножниц. При помощи маркера нанести на трубу метку на расстоянии, равном глубине фитинга минус 1—3 мм.
2. Поместить полипропиленовую трубу и фитинг на соответствующие насадки (трубу вставить в насадку до отметки, обозначающей глубину сварки). Не вращать и не поворачивать трубу и фитинг, для лучшей ориентации можно использовать вспомогательные маркировки на фитингах. Выдержать необходимое время нагрева, которое указано в таблице.
Технологическое время термической сварки в зависимости от диаметра свариваемых трубы и фитинга при температуре насадок 260 °C:
Наружный диаметр трубы (мм) | Время нагрева (с) | Время сварки (с) | Время охлаждения (мин) |
20 | 6 | 4 | 2 |
25 | 7 | 4 | 3 |
32 | 8 | 4 | 4 |
40 | 12 | 5 | 4 |
50 | 18 | 5 | 5 |
63 | 24 | 6 | 6 |
75 | 30 | 6 | 7 |
90 | 40 | 8 | 8 |
110 | 50 | 10 | 9 |
3. По окончании нагрева снять трубу и фитинг с насадок и соединить их равномерным движением без осевого поворота на всю глубину до отметки. Выдержать время охлаждения.
Полипропиленовые трубы диаметром более 50 мм включительно рекомендуется сваривать при помощи специального монтажного приспособления, в целях обеспечения необходимого давления и в избежание осевых поворотов.
Время сварки начинается в момент соединения полипропиленовой трубы с фитингом. В процессе охлаждения нельзя использовать какие-либо средства, например, холодную воду.
Сервисы
Сделать заявку
Узнать стоимость продукции.
Cоставить спецификацию.
Рассчитать проект бесплатно.
Калькулятор
Гидравлический расчет
трубопроводов АУПТ, ТРВ, ВПВ.
Программа для инженера.
Вопрос-ответ
Ответы на наиболее частые
вопросы наших клиентов
Контроль качества
Проведение входного и
контроля продукции Fireproff.
Сравнение металла и пластика
Технико-экономическое
обоснование применения
материалов для АУПТ.
Точный расчет!
Лаборатория
Испытания труб
по всем показателям
пожарной безопасности.
О производстве
Высокотехнологичное
производство труб для
водяного пожаротушения.
Экология
Экологическая политика
предприятия.
Вакансии
Актуальные вакансии в компании
ООО «Поток — Трубная компания»
Монтажникам | Проектировщикам | Заказчикам |
X
Заказать звонок
Как паять соединения медных труб (сделай сам)
Обновлено: 22 ноября 2019 г.
Научитесь паять медные трубы как профессионал.
Следующий проект›
Семейный мастер на все руки
Немного потренировавшись, каждый может паять медную водопроводную трубу. Узнайте, как резать, очищать и флюсовать трубы и фитинги, сколько припоя нужно использовать и как проверять наличие утечек. Мы покажем вам, как паять как профессионал, чтобы вы могли заняться следующей сантехнической работой своими руками.
от экспертов по DIY в журнале Family Candyman
- ВРЕМЯ
- Паяльная горелка
- Труборез
- Бессвинцовый припой
- Флюс для лужения
- А работать быстрее
Самозажигающийся фонарь избавляет от проблем с бойком или спичкой.
После многих лет использования обычного недорогого фонарика я, наконец, разорился на причудливую модель со встроенной зажигалкой. Они стоят дороже, но какая разница. Просто нажмите на курок, чтобы зажечь пламя. Больше не нужно возиться с бойком или спичкой. И это безопаснее. Раньше я оставлял факел горящим, чтобы не зажечь его снова. Теперь я выключаю его, когда ставлю на пол, чтобы случайно не зажечь синие джинсы.
В дополнение к функции самовозгорания ищите ту, которая сжигает газ MAPP. Газ MAPP дает более горячее пламя, которое лучше подходит для пайки труб большего диаметра (1 дюйм и больше) и латунных клапанов. Как только вы освоитесь с тем, сколько тепла нужно приложить для хорошего паяного соединения, вы можете переключиться на газ MAPP, чтобы ускорить все ваши паяльные работы.
Используйте качественный труборез
Делайте чистые разрезы без заусенцев
Труборез обеспечивает более чистый рез, чем ножовка.
Используйте качественный труборез, а не ножовку. Вам будут гарантированы чистые срезы с прямыми концами, которые точно впишутся в фурнитуру. Процесс резки оставляет небольшой заусенец внутри трубы. Чтобы избежать нежелательной турбулентности внутри трубы, удалите заусенцы с помощью выдвижного съемника заусенцев на задней части резака.
Используйте стальную щетку для полной очистки труб и фитингов.
Тщательно почистите соединения перед флюсованием.
Масла, окисление и другие загрязнения снаружи труб и внутри фитингов препятствуют прилипанию припоя. Для их очистки вы можете использовать практически все абразивные материалы, включая наждачную бумагу и наждачную шкурку. Но для самых быстрых и чистых результатов купите чистящее средство 4-в-1, подобное показанному на рисунке. Используйте его для очистки наружной поверхности труб и внутренней части фитингов на 1/2 дюйма. и 3/4 дюйма. медь.
Нанесите флюс для лужения вместо обычного флюса
Протрите обе стороны соединения флюсом
Флюс для лужения содержит порошкообразный металлический сплав, похожий на припой.
После тщательной очистки покройте трубу и фитинг флюсом перед нагревом соединения. Это способствует проникновению припоя в соединение. Вы можете найти два или три вида флюса на полке. Мы рекомендуем лужение флюса. Он содержит немного порошкообразного металлического сплава, похожего на припой. Сплав плавится и покрывает внутреннюю часть соединения, помогая обеспечить полное заполнение и герметичность паяного соединения.
Соберите трубы, затем спаяйте все соединения сразу.
Разбейте работу на части.
Отшлифуйте и залейте флюсом одну секцию трубы за раз.
Мы не рекомендуем пытаться собрать всю сантехнику до начала пайки, но разрезать, отшлифовать и покрыть флюсом группы труб — хорошая практика. Он позволяет точно отрезать и подогнать трубы перед пайкой. После этого легко спаять соединения одно за другим. Поскольку трубы прочно удерживаются на месте, вам не нужно беспокоиться о том, что вы случайно повредите стык до того, как он остынет.
Нагрейте соединение ровно настолько, чтобы расплавился припой.
Не перегревайте флюс.
Используйте необходимое количество тепла для пайки соединения.
Если недостаточно нагреть соединение, припой не потечет в него. Если вы будете нагревать соединение слишком долго, вы сожжете флюс (он будет дымиться и станет черным) и затруднит попадание припоя в соединение. Применение нужного количества тепла приходит с практикой, но этому нетрудно научиться. Вот как. Зажгите горелку и, если возможно, отрегулируйте горелку так, чтобы длина синей части пламени составляла от 1 до 2 дюймов (это зависит от типа используемой горелки и наконечника). Затем поместите кончик синей части пламени на фитинг и нагревайте соединение около пяти секунд или до тех пор, пока флюс не начнет пузыриться и шипеть.
Проверьте соединение, прикоснувшись припоем к шву на стороне, противоположной пламени. Когда медь достаточно нагрета, припой расплавится, как масло. Отодвиньте пламя от стыка и подайте в стык примерно от 1/2 до 3/4 дюйма припоя. Припой будет течь во все области правильно очищенного и профлюсованного соединения. Затем, чтобы убедиться, что шов полностью заполнен, быстро проведите кончиком припоя по шву. Дотянуться до задней стороны соединения будет легче, если перед началом сварки согнуть крючок на конце припоя. Если припой собирается в комки и скатывается, а не течет в соединение, возможно, вы сожгли флюс или медь недостаточно чистая. Вам придется разобрать косяк, чтобы очистить его и кипятить с обратным холодильником, прежде чем пытаться снова.
Убедитесь, что соединение заполнено
Вырез паяного соединения
Полная очистка, правильное флюсование и пайка приводят к такому соединению, которое полностью заполнено припоем.
Хорошо спаянное соединение
С практикой вы почувствуете, что успешно спаяли соединение. Припой будет легко и полностью течь вокруг и внутри фитинга. Но когда вы только начинаете, рекомендуется проверить соединения на наличие пустот.
В хорошем паяном соединении должна быть видна ровная полоса припоя. Если вы видите область, которая выглядит так, как будто ей нужно больше припоя, нанесите на соединение немного флюса. Если стык еще теплый, флюс расплавится и потечет в пустоту. Затем разогрейте соединение и повторите пайку.
Не сжигай дом!
Я всегда немного нервничаю, когда работаю так близко к дереву с горящим факелом, особенно когда отключают воду. Вот почему я стараюсь сначала наполнить ведро водой. Я также держу под рукой огнетушитель и защищаю легковоспламеняющиеся материалы огнезащитным составом.
Необходимые инструменты для этого проекта
Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом работы — вы сэкономите время и нервы.
Инструмент для чистки труб 4-в-1, щетка для флюса, ткань для защиты от пламени время. Вот список.
Первоначально опубликовано: 22 ноября 2019 г.
Похожие проекты
Популярные обучающие видео
ⓘ
Как безопасно резать и паять медные трубы
Эмили Медлок | Опубликовано
Купить
Для резки и пайки медных труб потребуются соответствующие инструменты. Если у вас есть инструменты, то все, что вам нужно, это знать, как следовать простым инструкциям. Считайте безопасность высшим приоритетом, и вы сможете стать профессионалом.
Посмотреть в галерее
Важно иметь под рукой медные трубы, если вы планируете использовать медные трубы для водопровода или для самостоятельных проектов. Если вы не знаете, с чего начать, мы научим вас резать медные трубы и паять медные трубы.
Эти две вещи гарантируют, что вы знаете, как использовать медные трубы как для водопровода, так и для уникальных проектов. Медная труба — великолепный ресурс, и еще не время отказываться от него. Итак, начнем!
Резка и пайка медных труб: что такое медная труба?
Вы можете подумать, что знаете, что такое медная труба, потому что это труба из меди. Не требует пояснений. Но причина, по которой они используются, заключается не только в том, что они имеют привлекательный промышленный вид.
Медь является самым надежным и наиболее распространенным материалом для сантехники после ПВХ. Он устойчив к коррозии, что делает его идеальным для использования под землей и в воде. Не говоря уже о том, что медь очень прочная.
Таким образом, легко понять, почему он так популярен и почему его трудно разрезать. Вы не можете просто использовать любой нож или любой резак, чтобы разрезать медную трубу. Даже если вы достаточно сильны, лезвие может сломаться или труба не будет ровно отрезана.
Как резать и паять медные трубы
Резка медных труб может быть сложной или легкой. Когда дело доходит до резки медной трубы, хотя вы можете использовать ножовку, рекомендуется использовать труборез. Вы можете приобрести его онлайн, о чем мы поговорим позже.
Шаг 1: Разместите медную трубу
См. в галерее
После того, как вы разметили медную трубу в нужном месте, пришло время приступить к ее резке. Вы хотите выровнять лезвие по отметке, которую вы сделали на медной трубе после ее измерения. Просто выровняйте его в этот момент.
Шаг 2: Поверните трубу, чтобы сделать надрезы
Посмотреть в галерее
Большинство фрез сделаны одинаково, поэтому все, что вам нужно сделать на этом этапе, это надрезать трубу. Сделайте это, затянув резак и вращая трубу. Вы не хотите обрезать его прямо сейчас, просто забейте его, чтобы помочь с точностью.
Шаг 3: Скрутите
Посмотреть в галерее
После того, как вы сделали надрезы на трубе, убедитесь, что надрезы выглядят ровно. Затем вы можете добавить трубу обратно к резаку и зажать ее, прежде чем скручивать ее сильнее на этот раз, пока она не разрежется пополам резаком.
Шаг 4. Сбривание заусенцев
См. в галерее
Большинство инструментов для резки медных труб поставляются с инструментами для бритья, предназначенными для этой цели. Но если у вас его нет, вы можете приобрести его отдельно или использовать какое-либо лезвие, чтобы избавиться от внутренних заусенцев.
Шаг 5: Шлифовка
Посмотреть в галерее
Теперь пришло время начать шлифование. Используйте наждачную бумагу с зернистостью около 120, чтобы отшлифовать внутреннюю и внешнюю части трубы. Это важный шаг, поэтому не пропускайте его, если только вы не хотите убедиться, что пайка не работает должным образом.
Шаг 6: Почистите трубу
См. в галерее
Перед пайкой вы должны использовать металлическую щетку для пайки труб, чтобы очистить их внутреннюю поверхность. Это необходимо для их очистки и подготовки к пайке. Это тоже нужно сделать, так что не пропускайте.
Шаг 7: Нанесите флюс
См. в галерее
Используя маленькую кисть, нанесите на трубу водорастворимый флюс, не содержащий свинца. Это используется для заполнения медной трубы и предотвращения процесса окисления. Припой не будет прилипать к окисленной меди.
Шаг 8: Начните наносить припой
См. в галерее
Очень важно соблюдать осторожность на этом этапе. Наденьте перчатки, чтобы не обжечься, когда припой прилипнет к трубе. Сначала нагрейте конец, чтобы за него можно было ухватиться, пока вы нагреваете остальную часть припоя.
Шаг 9: Нагрев припоя
Теперь пришло время закончить, вращая медную трубу, удерживая вокруг нее припой и используя паяльную лампу. Да, полезно попросить кого-нибудь буквально протянуть вам руку помощи на этом этапе.
Вы можете сделать это самостоятельно, вращая припой, когда медная трубка находится в зажиме, но это не будет так гладко и безопасно, так как вам также нужно будет немного повернуть горелку. Так что, если кто-то готов помочь, примите это.
Лучшие труборезы для резки и пайки медных труб
Несмотря на то, что вы можете использовать практически любой инструмент для резки медных труб, мы выбрали несколько вариантов, которые вам подойдут. Все они доступны по цене и эффективны. Чего еще можно хотеть от продукта?
Труборез Ridgid модели 35S
Эта опция от надежной компании Ridgid является прекрасным выбором. Его легко держать в руках, и у него более 1000 отзывов на Amazon. Этот инструмент имеет шесть отдельных подшипников для более плавного реза и контурную раму, облегчающую выравнивание лезвия.
Может резать трубы диаметром до 1-3/8 дюйма. Любая из моделей Ridgid работает хорошо, но это хороший выбор, хотя и самый дорогой вариант. Если вы можете себе это позволить, вы не ошибетесь с этим элитным выбором.
Резак Lenox Tools
Резак Lenox хорошо работает по цене, но вам придется приобретать отдельные инструменты для каждого размера трубы. Вы можете получить инструмент большего размера для трубы меньшего размера, но вам нужно приобрести инструмент большего размера для труб большего размера.
Большинство инструментов являются универсальными, но недостаточная универсальность этого инструмента компенсируется его ценой. Вы можете позволить себе создать «набор» труборезов с помощью Lenox, что может быть интереснее, чем иметь многофункциональный инструмент.
Нож с храповым механизмом Ridgid
Этот инструмент от Ridgid очень популярен, потому что он поставляется с храповым механизмом. Большинство труборезов неудобно держать в ладони, но этот эргономичный выбор удобен и очень естественен для инструмента.
Благодаря своей форме работает как ключ с трещоткой для уже установленных труб. Стандартным установленным труборезом разрезать трубу сложно, потому что импульса мало.
Резак Sharkbite
Если вам удобнее работать с кусачками, чем с инструментом для резки труб, то этот вариант от Sharkbite подойдет вам. Он простой, очень доступный и выглядит так же, как и другие ваши инструменты, и подходит к любому набору.
Хотя этот инструмент предназначен для пластиковых труб, его можно добавить в коллекцию, если вам нужны стандартные инструменты для резки труб вместо инструментов для резки медных труб. Иногда хорошо иметь и то, и другое.
Труборез Ridgid Classic
С точки зрения цены и производительности это может быть лучшим вариантом в целом. Ridgid — замечательный бренд, и любой из их продуктов будет работать хорошо, но ни один из них не может сравниться с классической моделью 103.
Эта штука предсказуема, эффективна и надежна. У него также наименьшее количество плохих отзывов, потому что большинство людей не смогли бы найти в нем проблемы, даже если бы попытались. Это работает хорошо и является кражей на данный момент с таким ценником.
Проекты медных труб, которые вас вдохновят
Медные трубы слишком красивы, чтобы их можно было использовать только для водопровода. Сантехнические трубы спрятаны так, чтобы никто не мог ими пользоваться. Вот почему мы должны использовать их для большего количества наших проектов. Вот что сделали эти люди.
Медная подставка для iPad
Эта медная подставка для iPad может быть и для книг, и для других планшетов. Изначально это было сделано для того, чтобы вы могли использовать рецепты на iPad, не пачкая их и не кладя их туда, где их трудно увидеть.
Если вы научитесь резать медные трубы и паять медные трубы, то сможете сделать эту подставку. Это очень просто и идеально подходит для начинающих людей, которые хотят научиться работать с медными трубами.
Медный держатель для бумажных полотенец
Этот держатель для бумажных полотенец под шкафом — только начало того, что вы можете сделать из медной трубы. Поскольку он находится на кухне, под него будет столько предметов декора, которые можно купить в магазине.
Но что действительно удивительно в этом проекте, так это то, что вы можете использовать более короткую трубу и повесить ее на стену в качестве держателя для туалетной бумаги. Или сделайте его длиннее и повесьте на стену для держателя полотенец в ванной!
Медное ювелирное дерево
Вот еще один проект, которому вы можете найти множество применений. Это ювелирное дерево может быть дизайном для украшений, но любой творческий ум может придумать для него дюжину применений, используя учебник для подставки.
Находить применение медным трубам весело и увлекательно. Это теплый металл, похожий на бронзу или латунь, который может добавить тепла в любую комнату, добавляя баланс прохлады, потому что это металл. Этому балансу трудно сопротивляться.
Часто задаваемые вопросы (FAQ)FAQ
Как паять медные трубы с водой в них?
Слишком сложно паять медные трубы с водой в них. Факел превращает воду в пар, и труба не нагревается. Перед пайкой медных труб отключите подачу воды и дайте ей стечь.
Можно ли перерезать старые медные трубы?
Да. Можно разрезать старые медные трубы. Медь не ржавеет. Он может образовывать пленку, известную как патина.
