Чтобы произвести соединение труб – американка является идеальным вариантом, как для полипропиленовых, так и металлических труб

Содержание:

1. Что такое американка
2. По виду используемых материалов
3. По типу способа сборки
4. По способу защиты поверхности
5. Стыковка металлических компонентов
6. Стыковка компонентов из пластика
7. Установка сушилки для полотенец
8. Размеры муфтовых элементов
9. Размеры труб
10. Советы и рекомендации
11. Заключение

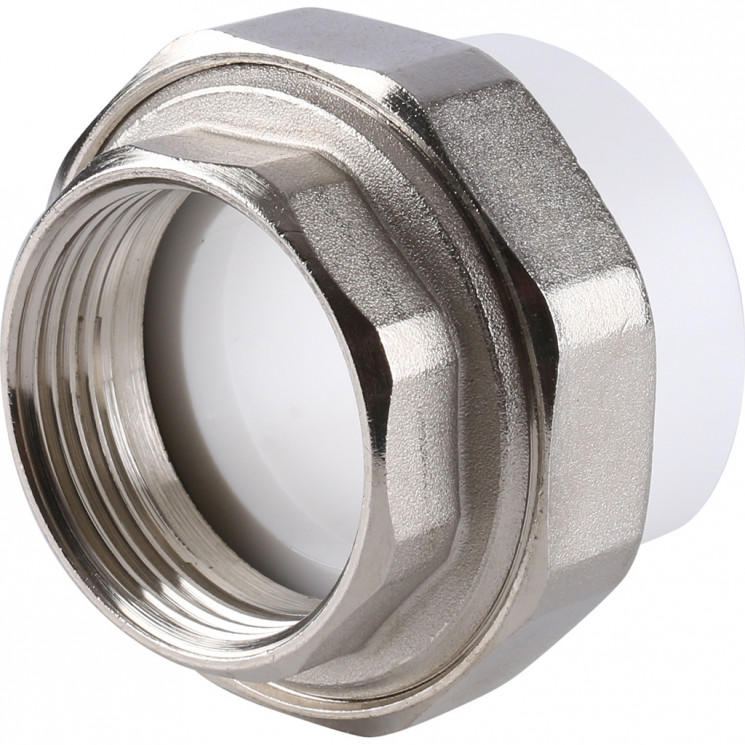

Что такое американка? Это фитинг, который состоит из муфты с концевой резьбой и быстроразъемной накидной гайкой. Обычно комплектуется с прокладкой из тефлона.

Так называют тип резьбового соединения труб в системах водообеспечения и горячего водоснабжения. С появлением на рынке, американка быстро завоевала популярность в среде специалистов по сантехническим работам ввиду простоты установки и надежности стыковки элементов трубопровода.

Если нужно произвести соединение труб — американка является идеальным вариантом. Ведь впоследствии, при выполнении ремонтных работ, отпадает необходимость в демонтаже части сети.

Невозможно собрать трубопровод из цельной трубы. Нужно выполнять повороты и подключения элементов трубопровода, чтобы получить нужную конфигурацию. Для выполнения стыков всегда использовались фитинги.

Так же произвести монтаж можно с помощью муфты, которая в стандартном исполнении представляет собой резьбовую деталь. При соединении она накручивается на резьбовую часть.

Следующая деталь вращением закручивается в муфту и такая операция (особенно если все элементы больших размеров), представляет собой вполне ощутимые неудобства.

Предлагаем ознакомиться со статьей где описаны способы соединения металлической трубы с полипропиленовой + видео инструкции.

Что такое американка

Соединительная деталь в таком исполнении состоит из трех частей:

• резьбовые фитинги – крепятся на одну часть водопровода в месте разъема;
• ответный патрубок с буртиком – устанавливается на второй конец;
• гайка накидная – устанавливается на фитинг с буртиком перед его установкой на место расположения.

Далее, при заворачиванием гайки давлением на буртик производится подтягивание фитингов один к одному и сжатие этих двух деталей. Для обеспечения герметичности стыковки с помощью муфты применяются прокладки. А при коническом стыке и она не обязательна.

При необходимости демонтажа участка состыкованного посредством американки, достаточно отвернуть гайку, при этом сопрягаемые элементы трубопровода остаются неподвижными.

Виды стыковочных узлов. Количество конструктивных решений монтажа соответствует количеству разновидностей погонажных изделий.

По виду используемых материалов

Монтаж водопроводящих систем с помощью муфты предусматривает использование однородных элементов, прежде всего для того, чтобы избежать электролитической коррозии, поэтому фитинги производятся в различных исполнениях:

1. Стальные – основным недостатком материала является его подверженность коррозии. Жизненный цикл таких деталей ограничивается также склонностью к образованию известковых отложений из воды на внутренних поверхностях.
2. Медные – меньше подвергаются коррозии, применяются только на трубопроводах из такого же материала.
3. Латунные – наиболее популярные в применении, устойчивы к окислению, долговечность составляет не менее 50 лет.
4. Полипропиленовые – по прочностным характеристикам и удобству в применение составляют все большую конкуренцию металлическим изделиям.
5. Полимерные – обладают всеми преимуществами изделий из пластика. Для полипропиленовых труб – американка является лучшим видом соединения.
6. Комбинированные – применяются как переходники при состыковки труб из металла с пластиковыми при частичной замене трубопровода. Чтобы изготовить такие фитинги, резьбовая часть из металла запрессовывается в пластиковый корпус.

По типу способа сборки

Кроме различий в материалах изготовления, резьбовое соединение отличается конструкцией стыковочных узлов.

Они бывают резьбовыми, с различными направления нарезки, имеющие внутреннюю или наружную резьбу по сторонам. Применяются так же образцы с коническим сочленением, при помощи которых производится соединение американкой с применением упорного обжимного кольца под гайкой.

Соединение Американка

Смотрите это видео на YouTube

Такое разнообразие фитингов создает определенные затруднения при их выборе у человека неопытного, но доставляет истинное удовольствие профессиональным исполнителям.

По способу защиты поверхности

Какие бывают американки по виду защитного покрытия? Стальные и чугунные изделия – покрываются защитным никелированным или цинковым покрытием для защиты от коррозии.

Для пластиковых  или нержавеющих аналогов защита не применяется. В связи с этим рекомендуется применение подкладок под трубные ключи или специальных ключей с внутренним зацеплением детали.

Стыковка металлических компонентов

Трубопроводы различного назначения из металла  по-прежнему широко применяются в сантехнике. Поэтому и монтаж металлических труб, имеет широкое применение в самых различных вариантах.

Для простой стыковки нужно нарезать резьбы на концах собираемых элементов, применяя стандартный резьбонарезной инструмент. Американка наворачивается на подготовленные оконцовки, при этом нужно герметизировать резьбы намоткой ленты ФУМ или прядей льняного волокна.

Окончательно стыковка производится закручиванием гайки и установкой прокладки. При повторном использовании соединительного узла прокладку следует заменить. Стык получается надежным и ремонтопригодным. Какие бывают американки для металлических компонентов:

• прямое соединение металлических труб;
• монтаж производимый под прямым углом, а также углами 30 и 45 градусов;
• установка консольных элементов водопровода с трубой, таких как краны, смесители, воздухоотводы;
• резьбовое соединение для перехода на другой диаметр;

Соединение труб с помощью американки позволяет получить герметичный стык в трубопроводах любой конфигурации.

Стыковка компонентов из пластика

Соединение составных частей трубопроводов из композитных материалов имеет свои особенности. Состыковка полипропиленовых труб производится посредством сварки специальным оборудованием. Процесс очень простой и выполняется на месте в процессе монтажа.

Что такое американка / What is an American

Смотрите это видео на YouTube

Широко используются конструкции, где производится состыковка с полипропиленовой трубой на конусные американки, где применяются устройства с уплотняющим кольцом.

Соединение полипропиленовых трубопрокатов американкой является наиболее надежным и едва ли не единственным способом стыковки с помощью муфты разъемным исполнением, включая подключения полотенцесушителя.

Применяются несколько видов соединений для полипропиленовых труб:

• муфта с наружной резьбой;
• муфта с внутренней резьбой;
• устройство с одновременным применением внутренней и наружной резьбы;
• угловая, производятся при величине угла 30, 45 и 90 градусов для монтажа в труднодоступных местах.

Установка сушилки для полотенец

Монтаж такого устройства в ванной комнате может служить примером использования резьбового соединения для врезки дополнительного оборудования. Подсоединение полотенцесушителя производится либо с системой отопления, либо с контуром горячего водоснабжения.

Устанавливаем полотенцесушитель

Смотрите это видео на YouTube

Во втором случае придется воспользоваться услугами ДЭЗ для отключения стояка ГВС на несколько часов, в первом случае придется дождаться окончания отопительного сезона.

Работы могут быть выполнены в следующем порядке:

1. Установить сушилку на место ее постоянного расположения.
2. Произвести врезку в стояк ГВС или отопления с установкой резьбовых штуцеров для входного и выходного потоков.
3. Установить на них уголки с шаровыми кранами.
4. Соединение полотенцесушителя произвести через пластиковые трубы. Критическая температура для них составляет 95 градусов, ни в той, ни в другой системах такая температура не применяется.
5. На верхнем регистре установить кран для стравливания воздуха из системы, в противном случае воздушная пробка может препятствовать циркуляции теплоносителя.
6. Проверить отсутствие протечек в сушилке, открыв входной и выходной шаровые краны. При наличии протечек нужно заново проверить стыки, применив дополнительные уплотнения на резьбе. Для этого пригодна льняная пакля, фторопластовый уплотнительный материал (ФУМ) в виде ленты или шнура.
7. Установка шаровых кранов позволит производить ремонтные работы без отключения стояка. Нужно заметить, что соединение полотенцесушителя с полипропиленовой трубой требует аккуратного отношения, поскольку прижимное кольцо не всегда удается использовать повторно по причине его деформации.

Подключение полотенцесушителя к стояку полипропиленовой трубой посредством конусных американок позволяют избежать применения трубогибов. Это уменьшает трудоемкость работ и их подгонки по месту.

Пример выполнения подключения полотенцесушителя через резьбовое подсоединение показан на рисунке.

Размеры муфтовых элементов

В отечественных стандартах сантехники, американки классифицируются как «муфтовые соединения с накидной гайкой».

Естественно, что их размерный ряд соответствует таковому на погонажных элементах водопроводов. Какие бывают виды, зависит от способа стыковки к основной магистрали или консольному элементу.

Так, при установке крана или смесителя, как элемент сантехники, американки применяются в размерах от 3/8 до ¾ дюйма  с конической резьбой. Это позволяет произвести надежный монтаж буквально в несколько оборотов гайки.

Для водопроводов они применяются в пределах 10 – 50 мм, максимальный показатель характерен для соединения с полотенцесушителем.

Для соединения труб из полимеров применяются специальные муфты – конусные американки, на которые пластиковая оболочка буквально натягивается усилием заворачиваемой гайки через упорное кольцо, обеспечивают плотность стыка в разы превышающее давление в системе.

Размеры труб

Для американки в сантехнике резьбу можно подобрать, основываясь на данных, приведенных в таблице 1.

Советы и рекомендации

Применяя пластиковые трубы нужно учитывать свойства материала. Полипропилен представляет собой  материал, наделенный рядом специфических свойств, таких как упругость, пластичность химическую устойчивость.

МУФТА С НАКИДНОЙ ГАЙКОЙ. «АМЕРИКАНКА». НАЗНАЧЕНИЕ

Смотрите это видео на YouTube

Поэтому для полипропиленовых изделий, американка – практически единственный способ соединения, обеспечивающий качественную стыковку. Применяя их по месту, можно собрать трубопровод любой конфигурации с высокой степенью надежности.

Для монтажа по средствам американки ее размеры должны быть адекватны применяемым трубам. Для сетей холодного и горячего водоснабжения это дюйм или дюйм с четвертью, для систем отопления в частном доме лучше использовать полуторадюймовые изделия.

При использовании пластиковых изделий для капельных систем орошения достаточно применить полудюймовые размеры.

Следует помнить, что критичной для полипропиленовых трубопроводов является температура 95 градусов, этот параметр нужно контролировать при подключении к обогревателям. Температуре на выходе из прибора может оказаться выше допустимых пределов.

При частичной замене водопровода на пластиковый, американка применяется как переходник.

ОБЗОР «АМЕРИКАНКИ» и МУФТЫ С НАКИДНОЙ ГАЙКОЙ

Смотрите это видео на YouTube

При монтаже с американками, имеющими защитное покрытие, нужно применять специальный инструмент, не повреждающий плакирующий слой.

Подбирая комплектующие для трубопровода, нужно учитывать место их расположение с точки зрения доступности и функциональности.

Заключение

Изобретение способа подсоединения элементов трубопровода «американкой» стало революционным событием в области монтажа водопроводных систем любой сложности. В результате такой сложный процесс стал доступен даже для исполнителей с минимальными навыками  в данной области.

Без сомнений комплектуйтесь этим видом соединений и успехов вам!

Приложения и продукты • Pestan Северная Америка

МЕХАНИЧЕСКАЯ ТРУБА PESTAN (SDR 9,11 или 17,6 с волокном)

Номинальные размеры внутреннего диаметра: ½”– 12”

Идентификация и размеры доступны с различной толщиной стенки для следующих номинальных внутренних размеров:

• ½” – ¾” ( 20–25 мм) SDR7,4, зеленый с четырьмя серыми полосами
• 1–12 дюймов (32–315 мм) SDR9, зеленый с четырьмя серыми полосами
• 1″ – 12″ (32–315 мм) SDR11 сплошной зеленый
• 4–12 дюймов (125–315 мм) SDR17,6 сплошной зеленый

Материал: PP-RCT

МЕХАНИЧЕСКАЯ ТРУБА PESTAN предназначена для систем напорных трубопроводов со следующими областями применения: системы отопления и охлаждения, сжатый воздух и вакуум, промышленные, геотермальные и химические применения. Механическая труба PESTAN не предназначена для транспортировки питьевой воды и пищевых продуктов. Подробнее …

---

ФИОЛЕТОВАЯ ТРУБА PESTAN (SDR 11)

Номинальный внутренний диаметр: ½”– 12”

• ½” – ¾” (20–25 мм) SDR7,4
• 1″ – 12″ (32 – 315 мм) SDR11

Обозначение: Фиолетовый

Материал: PP-R

PESTAN PURPLE – это идеальная система напорных трубопроводов для сбора и транспортировки систем оборотной, регенерированной и дождевой воды. Для систем без давления PESTAN PURPLE нашел свое идеальное применение в качестве вентиляционного трубопровода. Подробнее…

---

PESTAN ГОРЯЧАЯ ВОДА (SDR 9 с волокном)

Номинальный внутренний диаметр: ½”–12″

• ½” – ¾” (20–25 мм) SDR7,4
• 1″ – 12″ (32–315 мм) SDR9

Материал: PP-RCT/Fiber Composite/PP-RCT

Обозначение: SDR7.4 и SDR9, зеленый с четырьмя красными полосами трубы от чрезмерного расширения и сжатия, что устраняет необходимость в дополнительных компенсационных петлях по сравнению с металлическими системами.

Средний слой также делает трубу прочной, что позволяет увеличить расстояние между подвесками. Подробнее…

---

PESTAN ХОЛОДНАЯ ВОДА (SDR 11)

Номинальный внутренний диаметр: ½” – 12″

• ½” – ¾” (20 – 25 мм) SDR7,4
• 1″ – 12″ (32–315 мм) SDR11

Материал: PP-RCT

Обозначение: SDR7.4 и SDR9 Зеленый с четырьмя синими полосами

ТРУБА ДЛЯ БЫТОВОГО ХОЛОДНОГО ВОДОСНАБЖЕНИЯ PESTAN предназначена для подачи холодной питьевой воды и пищевых продуктов. Но его также можно использовать для других применений с более низким давлением и более низкой температурой. Подробнее…

---

ФИТИНГИ

Размеры: ½”–12″ (20–315 мм)

Обозначение:

• Литой – зеленый
• Изготовленный — зеленый с маркерами, подходящими к трубе

Материал: PP-RCT

Трубопроводные системы PESTAN совместимы и легко подключаются к другим системам и оборудованию. Чтобы удовлетворить многочисленные потребности в приложениях и системах, PESTAN предлагает различные фитинги, сгруппированные в 3 основные коллекции: литьевые, переходные и сборные фитинги.

Литые фитинги PESTAN имеют повышенный коэффициент безопасности и совместимы со всеми трубопроводными системами PP-R и PP-RCT. Из-за включения большего коэффициента безопасности фитинги являются самой прочной частью системы и рассчитаны на более высокое давление, чем любая совместимая труба. Кроме того, теплопередача на фитингах снижается, а в некоторых случаях отпадает необходимость в изоляции фитингов.

Благодаря большому количеству предлагаемых фитингов трубопроводные системы PESTAN совместимы и легко подключаются к другим системам и оборудованию. Существует две основные группы фитингов: одна для соединения с другими компонентами из PP-R(CT) и другая для соединения с различными материалами, называемая «переходная арматура». Переходная арматура имеет металлические вставки из стержней МС с гарантированным химическим составом для обеспечения герметичности соединений. Подробнее…

17 мая, 2013Автор: Марко

Дом

Top of the Page



Институт пластмассовых труб

PPI — это крупная торговая ассоциация производителей в Северной Америке, занимающаяся пропагандой и обучением использованию пластмасс в трубах, кабелепроводах и инфраструктурных решениях.



ПОДРАЗДЕЛЕНИЯ



Наша миссия

Миссия Института пластиковых труб состоит в том, чтобы способствовать принятию и использованию пластиковых трубных систем посредством

исследований, обучения, технических знаний и пропаганды.



ВАШ УПРАВЛЕНИЕ ПО ПРОИЗВОДСТВУ ПЛАСТИКОВЫХ ТРУБ

The Plastics Pipe Institute Inc. (PPI) с административным офисом, расположенным в Далласе, штат Техас, является крупной торговой ассоциацией, представляющей все сегменты индустрии пластиковых труб. Члены PPI разделяют общую заинтересованность в расширении осведомленности и создании возможностей для увеличения доли рынка и расширения использования пластиковых труб во всех их многочисленных применениях. Как ассоциация, PPI фокусирует совместные усилия на накоплении данных, концентрации фактов и целевом использовании ресурсов для улучшения приложений и расширения их широкого использования.

Справочник по полиэтиленовым трубам

Ваш авторитетный справочник по полиэтиленовым трубам.

Нажмите, чтобы купить

СИСТЕМЫ ПЛАСТИКОВЫХ ТРУБОПРОВОДОВ ЭКОЛОГИЧЕСКИ БЕЗОПАСНЫ И ЭКОЛОГИЧЕСКИ БЕЗОПАСНЫ

Пластиковые трубопроводные системы — это устойчивый и экологически безопасный выбор, который будет служить будущим поколениям. Они энергоэффективны при производстве и обеспечивают максимальную защиту от загрязнения во время эксплуатации. Прочные, долговечные, легкие и гибкие, эти трубопроводные системы требуют значительно меньше энергии для изготовления, транспортировки и установки, чем металлические или бетонные альтернативы. Обладая превосходной стойкостью к коррозии и истиранию, пластиковые трубопроводные системы также обеспечивают длительный срок службы, отличные рабочие характеристики соединений и защиту от утечек — все это создает исключительную ценность.

Подробнее ЗДЕСЬ.

КУПИТЬ СЕЙЧАС! ПЭ ТРУБА М55 – ПРОЕКТИРОВАНИЕ И МОНТАЖ, ВТОРОЕ ИЗДАНИЕ

В этом руководстве содержится как техническая, так и общая информация, которая поможет в проектировании, спецификации, закупке, установке и понимании труб и фитингов из полиэтилена высокой плотности (ПЭВП). Муниципальные инженеры и инженеры-консультанты должны использовать M55 при подготовке планов и спецификаций для новых проектов труб из полиэтилена высокой плотности. Это руководство поможет менеджерам, техникам и инженерам:

• Понимание технических свойств полиэтилена
• Получите ключевую информацию о производстве, тестировании и проверке
• Получить знания по гидравлике полиэтиленовых труб
• Сведения о номинальном рабочем давлении и расчете внешней нагрузки
• Получите представление о передовых методах транспортировки, обработки и хранения полиэтиленовых труб
• Описание процедур установки, технического обслуживания и ремонта полиэтиленовых труб

Это второе издание включает обширные обновления, в том числе существенные обновления, касающиеся установки, внешней нагрузки и характеристик грунта. Раздел о бестраншейных установках был переработан и обновлен с учетом текущих практик. Обновления, относящиеся к текущим полиэтиленовым смолам, включены во все руководства.
