Водяной котел для отопления: Водяные котлы отопления энергосберегающие для домашней установки: марки, размеры

Содержание

Особенности водяных котлов отопления – Телеметрика

В системах отопления в качестве теплоносителя могут быть использованы различные составы, но наибольшую распространенность получила вода. Она имеет хорошую теплоемкость, доступную стоимость и широкую распространенность. Тепловое оборудование для ее нагрева получило объединенное название водяные котлы отопления. Современная техника этого класса отличается разнообразием, возможностью использования широкого спектра источников энергии. На все модели может быть установлен gsm модуль для котла отопления, который позволит управлять работой техники и микроклиматом в помещении на значительном расстоянии.

Где используют котлы водяного отопления?

Безопасность и широкая распространенность теплоносителя позволяет использовать котлы водяного отопления для организации теплоснабжения следующих объектов:

городские квартиры и таунхаусы;
загородные дома и коттеджи;
дачные домики;
офисные помещения;

коммерческая недвижимость;
теплицы;
складские помещения и логистические центры;
спортивные комплексы;
производственные предприятия;
медицинские и общеобразовательные учреждения.

Широкому распространению оборудования способствует возможность подобрать водяной котел отопления любой мощности.

Все товары

Основные виды и типы оборудования

Классификация водяных котлов базируется на виде используемого энергоносителя. Выделяют следующие типы оборудования:

электрические;
твердотопливные;
жидкотопливные;
газовые;
комбинированные.

Твердотопливное оборудование использует для нагрева воды тепло, выделяемое при сгорании угля, дров, торфа, пеллет. Жидкотопливные котлы работают на дизельном или печном топливе, а газовые – используют в качестве энергоносителя сжиженный газ. Наиболее компактные и простые в управлении электрические котлы, но они используют наиболее дорогой вид энергии. В борьбе за потребителя производители разрабатывают различные типы комбинированных котлов, которые способны работать как на твердом топливе, так и на газе или солярке.

Нагретая вода необходима не только для поддержания комфортной температуры в помещении, но и для различных бытовых целей. По этой причине были разработаны двухконтурные котлы, осуществляющие нагрев воды для систем отопления и ГВС. Только для отопительной системы используются одноконтурные модели, которые независимо от источника энергии, отличаются более простой конструкцией и доступной ценой.

Комплектация водяных котлов

Современные модели оборудования этого типа комплектуются системами управления, которые дополняются информативными дисплеями. Благодаря этому пользоваться водяным котлом сможет пенсионер или подросток. Многие модели комплектуются датчиками контроля за широким спектром рабочих параметров. Это позволяет обеспечить высокий уровень безопасности при эксплуатации теплового оборудования, добиться максимального КПД. Все котлы имеют датчики температуры, с их помощью контролируется выход отопительного оборудования из строя.

Большой популярностью пользуется смс управление котлом, осуществляемое с помощью gsm-термометра. Этим оборудованием можно укомплектовать любой вид отопительной техники, использующей в качестве теплоносителя воду.

Его наличие позволяет контролировать работу котла, снижать температуру в тот период, когда в помещении отсутствуют люди, заблаговременно повышать уровень комфорта перед их появлением.

Такие системы актуальны в загородных домах и городских квартирах, магазинах и развлекательных центрах. Если предприятие или складской комплекс работает в одну смену, то там так же актуально управление с помощью gsm-термометра. Его использование позволяет заметно снизить расходы на отопление, повысить уровень безопасности работы оборудования, своевременно предотвращать аварийные ситуации.

Какой котел лучше для отопления частного дома? Выбираем с умом!

С вопросом выбора котла для обогрева частного дома сталкивается каждый домовладелец. Ведь от выбора отопительной системы зависит комфорт и микроклимат дома. Выбор котлов для отопления на рынке великое множество. Чтобы сделать правильный выбор необходимо понимать сколько придется платить а поддержание нужной температуры в доме, особенно в зимнее время. Каждый хочет найти лучший котел для отопления своего дома. Но что закладывается в параметр лучшего у вас? Цена, долговечность, экономичность или что-то другое? Попробуем выделить лучшего в каждом критерии.

Виды существующих котлов

На рынке существуют различные виды котлов для отопления частного дома. Они классифицируются по тип потребляемого топлива:

твердотопливные;
газовые;
электрические котлы;
жидкотопливные.

По сей день лучшим отопительным котлом в плане цены за отопление в частном доме остается твердотопливный котел. Универсальным является газовый котел. Он немногим дороже, но при этом не требует постоянного вмешательства в работу. Экономичный вариант можно сорганизовать и с электрическим котлом, имея доступные цены на электроэнергию или же доступный ночной тариф. Давайте все же детально обсудим каждые варианты. Ведь нас интересует не только этот фактор.

Выбор твердотопливного котла

Котлы отопления с автоматической подачей топлива. Пеллетный (гранулированные прессованные опилки) и угольные котлы с автоматизированной подачей топлива могут работать самостоятельно не более недели. Автономность зависит от размера сырьевого бункера. В чистке заслонок эти котлы нуждаются крайне редко.

Отопительные котлы с ручной загрузкой топлива, в зависимости от конструкции, можно условно поделить на 3 подгруппы:

Традиционные твердотопливные котлы. Менее удобным из всех перечисленных является дровяной котел. В своем классическом исполнении сырье в дровяной котел нужно подавать каждые 4-6 часов. Что само по себе уже довольно трудозатратно.
Пиролизные котлы имеют две топки. В одной происходит процесс тления закладки при минимальном поступлении воздуха. В дальнейшем продукты неполного горения поступают во вторую топку, там уже догорают полностью, при более эффективном притоке воздуха. Исходя из такой технологии, вне зависимости от мощности котла, топливо всегда сгорает полностью, а соответственно котел обладает максимальным КПД, и не нуждается в частых закладках сырья. Пиролизные котлы верхнего горения устроены иначе. Особенность заключается в способе закладки сырья. Топливо находится в нижнем бункере, а процесс горения располагается над ними и благодаря подвижной телескопической трубе зона горения смещается вниз пока топливо не закончится.
Котлы длительного горения. Яркий пример такого котла — это предложенные еще в Советском Союзе — Стропува и ее современные аналоги. Котел имеет сложную систему обвязки. Подключить такую систему весьма затратно и справится с этой задачей может не каждый. Зато обслуживать такой котел брикетами нужно всего лишь один раз в трое суток, а при топке углем закладывать топливо необходимо всего лишь один раз в 4-7 сток.

Отопительные котлы длительного горения для дома можно разделить на чугунные и стальные. Стальные наиболее популярны в виду своей большей доступности в плане цены. При этом они менее долговечны в плане эксплуатации. Чугунные котлы в цене значительно дороже, но при этом и служат дольше. Обычно чугунные котлы имеют меньшую камеру загрузки и горят соответственно меньше. Так же они требуют более частной прочистки теплообменника. К чугуну более основательно все прилипает.

Существуют так же бункерные котлы. Они не требуют внимание больше всего. Гореть такой котел без участия человека может по несколько дней. Но стоит такая махина дорого.

Какому же твердотопливному котлу можно присвоить звание лучшего? Какой стоит выбрать? Здесь бы мы подошли с позиции практичности. И смело выделили бы стальные котлы длительного горения. Они универсальны по цене, не требуют особого внимания к себе и без проблем прослужат своему владельцу 10-15 лет активной работы.

К хорошим примерам таких котлов можно отнести Buderus Logamax S-111, Zota Carbon.

Выбор газового котла

По способу установки газовые котлы для отопления частного дома подразделяются на напольные и настенные установки. Настенная установка более компактная, но имеет сравнительно невысокую мощность. С другой стороны для дома в 300-350 квадратов настенного обычно хватает за глаза.

Газовые котлы отличаются по типу устройства. Одноконтурные котлы устроены довольно просто. Они состоят из конструкции с насосом, газовой горелки, теплообменника и расширительного бачка. Двухконтурные котлы устроены сложнее. По одному контуру теплоноситель отвечает за отопление дома, а по второму за горячее водоснабжение.

Конденсационный котел — самая экономичная модель газового котла. Принцип его работы в теории выглядит так: теплота сгорания газа — это низшая теплота сгорания. Высшая теплота включает то, что можно снять с пламени горелки и теплоту конденсации продуктов сгорания. Они превращаются в воду с примесью кислот и прочих отходов, которые не выгорают в первичной топке, и конденсируются на вторичном теплообменнике, при этом выделяя достаточно большое количество тепла. Конденсационный котел для отопления дома экономичнее обычного газового котла примерно на 13%. Экономичность эта достигается только при работе с низкотемпературной системой отопления.

Все эти котлы бывают с атмосферной (открытой) и закрытой камерой сгорания. При работе атмосферной камеры кислород для сгорания берется из самого помещения, а процесс горения напрямую зависит от тяги в дымоходе. Поэтому насколько грамотно вы смонтируете дымоход, настолько и грамотно будет работать у вас котел. В котлах с закрытой камерой за приточно-вытяжной механизм отвечает встроенный дымосос. Он сам подстраивается под условия внешней среды. Поэтому котлы с закрытой камерой сгорания имеют постоянное КПД.

По праву лучшими газовыми котлами в соотношении цена, практичность, экономичность мы бы назвали настенные модели с закрытой камерой сгорания. И на них бы и остановили свой выбор. Такие агрегаты имеют постоянное КПД в районе 91-93%. По своей работе уже хорошо изучены. Для кого-то могут показаться замудренными, но при этом в плане ремонта не создают каких либо проблем.

Выделить какие-то конкретные модели довольно сложные. Многие настенные модели хороши по своему и по своему являются лучшими. К особо популярным можно отнести следующие марки котлов: Viessmann Vitopend 100, Baxi Luna 3, Bosch Gaz 6000, Buderus U072, Ariston Clas X, Vaillant TurboTec

Выбор электрического котла

Одним из наиболее распространенных электрических котлов является тэновый. Принцип работы данного отопительного котла заключается в нагревании теплоносителя (обычно вода) в резервуаре, с помощью простого электрического нагревателя (тэна). При помощи насоса горячая жидкость циркулирует по системе отопления отдавая тепло помещению.

Электродный котел работает иначе. Электрод помещен в трубу, через которую течет теплоноситель, второй полюс на металлическом корпусе этой трубы. Принцип основан на том, что вода является электролитом и проводит электрический ток. Схема станет понятной, если вспомнить старые армейские кипятильники, состоящих из двух лезвий. Принцип работы примерно одинаковый. Когда через воду проходит достаточно сильный ток, она нагревается.

Главное и единственное достоинство таких котлов — это компактность. Диаметр отверстия в пределах 7-10 см. Длина зависит от мощности и варьируется от 25 до 70 см.

К минусам стоит отнести:

Недолговечность. Электрод со временем растворится в воде и понадобится его замена,
Подобные котлы требовательны к составу воды. Если вода не насыщена минеральными солями, ток через воду не будет течь. Если же, наоборот, солей слишком много — это приводит к замыканием. Вода начинает кипеть и испаряться.

Следующий вид электрокотла — индукционный.

Принцип работы индукционного котла заключается в том, что если на ферромагнитный стержень навить катушку и пустить достаточно большой переменный ток образуется электромагнитное поле. Наведенное электромагнитное поле заставляет колебаться частицы этого стержня с нарастающей скоростью. Он, соответственно, начнет разогреваться.

Устройство котла

Внутрь трубы из диэлектрика помещен металлический стержень или другой предмет из ферромагнетика. Снаружи навита катушка индуктивности. Как только в катушку подается ток, стержень нагревается и отдает тепло проходящей воде.

Достоинства данного агрегата — долговечность, данный котел лишен изнашивающихся элементов, и даже накипь внутри трубы практически никак не влияет на эффективность работы котла.

Самый распространенный тип электрокотла — радиаторный. Это обычный алюминиевый радиатор, в крайней секции которого находится электронный блок, включающий тэн и терморегулятор. Батарея заполняется обычно водой или альтернативным теплоносителем.

Кого-же в данном сегменте котлов выделять в качестве лучшего? Какой тип выбрать, чтобы было всегда тепло в своем частном доме? Маркетологи в данном сегменте стараются очень сильно, продвигая индукционные и электродные котлы. Мы по сей день относимся к этой теме весьма скептически (но это мы) и отдали бы свое предпочтение обычным ТЭНовым моделям.

По праву лучшими в этом сегменте можно назвать котлы Protherm Scat и его полный аналог Vaillant Eloblock. Их нельзя назвать дешевыми, но и при этом дорогими. Они хоть и ТЭНовые, но при этом полностью автоматизированы и за счет своей автоматики позволяют дополнительной экономить на электричестве.

Особенности дизельных котлов

Дизельные котлы работаю по принципу сгорания топлива в топке и за счет выделяемого тепла нагревается теплоноситель. Период автономной работы дизельного котла ограничен лишь объемом резервуара с соляркой. Также стоит отметить довольно шумную работу этого агрегата.

Альтернативное решение

тепловой насос

Еще одним источником обогрева является тепловой насос. Принцип его работы схож с принципом работы обычного холодильника. Компрессор сжимает хладагент, отдавая излишнее тепло в конденсаторе — он обогревает ваш дом. В конденсаторе газообразные фреон переходит в жидкое состояние. После теплообменника он проходит расширительный клапан и при резком падении давления испаряется. При резком испарении — температура теплообменника падает до очень низкой отметки. Так как теплообменник залегает в грунте или на улице, он начинает отбирать тепло окружающей среды. После того как в испарителе хладагент переходит в газообразное состояние, он возвращается в компрессор, и начинается новый цикл.

Если рассматривать данное решение в плане экономичности, то его можно по праву назвать самым лучшим, но с кучей оговорок. По сей день тепловые насосы стоят достаточно дорого. Воздушные тепловые насосы не работают при сильных морозах, а возможность установки геотермального есть далеко не у всех жильцов. Выбрать в качестве основного источника тепла его можно, но важно понимать, что период окупаемости у него достаточно большой.

Вывод

Для определения оптимального топлива для автономного отопления необходимо знать стоимость полученной энергии.

За условную единицу можно взять цену за 1 кВт/час. Проведя несложный анализ, будет понятно, что наиболее экономичным вариантом является использование магистрального газа для отопления частного дома. Если вы конечно живете в России. Поэтому лучшим котлом в плане расходов в частном доме можно назвать газовый котел. Если таковая возможность отсутствует, то в качестве альтернативы можно выбрать дровяной котел или паллетный бункерный.

Использование электрического котла будет намного затратнее, а конкретно в 7 раз дороже, нежели газовый котел.

Тут следует учитывать еще один очень важный параметр для выбора отопительной системы. А именно — удобство эксплуатации. По этому признаку несомненным лидером является электрический котел. Электрокотел не нуждается в обслуживании, работает автономно. А также нет необходимости выводить из помещения отходы сгорания, так как они отсутствуют вовсе.

На почетном втором месте по удобству эксплуатации стоит газовый котел с электронным розжигом.

Зажигается котел автоматически при условии наличия электричества. Проблемы с ним будут отсутствовать, если установить источник бесперебойного питания. Единственным минусом является необходимость отвода продуктов сгорания. Из этого следует еще одно неудобство — монтаж газового котла возможен только на несущую стену или же рядом с ней.

Из всего перечисленного напрашивается вывод, что если у вас есть возможность подключить газ на участке, искать альтернатив нет смысла. Газовые котлы являются лидерами в соотношение цена/удобство эксплуатации. И они правда в этом плане лучшие.

Если подключить газ возможности нет — обратите внимание на пеллетные котлы. Они являются очень экономными при достаточной автономностью работы.

Следует отметить, что существуют различные способы и схемы подключения котлов, которые позволяют в разы повысить их энергоэффективность. Одним из таких способов, является использование теплоаккумулятора. Схема построена таким образом, что котел работает какое-то время на максимальной мощности и тем самым нагревает воду в тепловом аккумуляторе, в дальнейшем обогрев дома осуществляется за счет теплоотдачи этого аккумулятора.

Это позволяет реже подтапливать твердотопливные котлы. А в случае с электрокотлом , используя теплоаккумулятор можно значительно сэкономить включая котел лишь в ночное время, когда тариф на электроэнергию уменьшается.

Для правильного выбора мощности котла вы можете воспользоваться “дедовским методом” расчета (100 Вт на 1 кв. метр), но следует учитывать, что такой принцип подойдет только для помещений с высотой потолка не более 2,7 метра.

Читайте так же:

Самодельный котел для водяного отопления

Автономное обогревание все больше набирает популярность. Особенно актуально это для частных домов, коттеджей и дач. Поскольку не всегда существует финансовая возможность покупки качественного оборудования, самодельный котел для водяного отопления и разные его виды весьма распространены в частном секторе, в частности для обогрева не только помещения, но и телиц или других хозяйственных сооружений.

Рис. 1 Самодельный котел

Что нужно учитывать при сооружении отопительного котла?

Основой деятельности любого самодельного водяного котла является базовый принцип: любой вид топлива, который в нем сгорает, обогревает одновременно и теплообменник.

Схема работы подобного водяного отопительного оборудования зависит от следующего:

Наличие доступных материалов, из которых можно обустроить систему отопления.
Фактические умения и навыки, которые позволят создать отопительное оборудование с использованием печи или других вариантов. Готовые чертежи самодельных котлов отопления можно найти в интернете.
Выбор вида топлива. На это влияют такие показатели, как его доступность в определенном регионе и стоимость.

Эффективность самодельных котлов отопления зависит от следующих показателей:

Размеры конструкции. Чем больше площадь прямого контакта емкости с используемым теплоносителем, тем большее количество единиц тепла получает теплоноситель за определенный отрезок времени.
Показатель полноты сгорания применяемого топлива. Если вместе с продуктами сгорания в водяном оборудовании в трубу попадает и пиролизный газ, его дожёг в несколько раз повышает КПД. Если же приток кислорода к данному элементу водяной отопительной конструкции недостаточный, то схему сооружения необходимо доработать.

Отсюда можно сделать вывод, что для повышения качества обогревания нужно добиться минимального показателя температуры продуктов сгорания. Чем температура ниже, тем выше КПД. Кроме того, применение низкой температуры будет залогом безопасности самодельного котла отопления.

Особенности отопления с наличием печи

В случае наличия проблем с подачей газа, существуют альтернативные способы применения отопительного оборудования. Неплохим вариантом является традиционная печка, однако такой способ подойдет только для небольших домов. Для двухэтажных вариантов альтернативой станут самодельные котлы отопления. Печи из кирпича с водяным отоплением станут оптимальным вариантом.

Несмотря на совмещение в данном варианте двух разных систем, самодельный котел в печку является одним из самых эффективных. Он позволяет осуществлять отопление большой площади, при этом расход топлива будет аналогичным традиционной печи.

Рис. 2 Кирпичная печь

Для работы печи может использоваться самодельный котел на угле или дровах. Также при желании можно чередовать эти варианты. Преимуществом подобной конструкции также является то, что самодельный печь-котел не требует наличия постоянной топки. Вполне достаточно будет поддерживать нужный уровень отопления при помощи печи, подкладывая необходимое количество угля или другого топлива. Печь позволяет поддерживать оптимальный микроклимат внутри помещения, независимо от климатических условий снаружи.

Особенности сооружения

Самодельный отопительный котел для кирпичной печи может быть выполнен в различных вариациях, в зависимости от применения. Подобная конструкция может быть установлена не только в жилом доме, но и в служебных или хозяйственных помещениях, например, в теплице.

Самым важным этапом является правильная установка котла. Он должен находиться непосредственно в печи. Самодельный водяной котел отопления в кирпичную печь на дровах или угле устанавливается в виде буквы «П». Чертежи для данного процесса можно легко найти во всемирной паутине. Оптимальным материалом для его сооружения станет труба или листовой металл.

Для сооружения отопительного агрегата также пойдут неиспользуемые чугунные радиаторы, которые использовались в старых системах отопления многоэтажных жилых помещений. Перед монтажом радиатор нужно хорошо очистить, промыть и обработать соляным раствором. Это позволит значительно продлить срок службы самодельного водяного котла.

Сварить водяной котел для печи можно самостоятельно. Это несложно сделать при наличии чертежей и небольших навыков в этой сфере. Если же опыт отсутствует, то сварку оборудования для печи нужно доверить специалисту.

Несмотря на явные преимущества, подобное водяное отопление для печи имеет и свои недостатки:

Работа печи требует постоянной диагностики и контроля.
Зольная камера печи должна регулярно чиститься.
Подобная конструкция с печью используется преимущественно в холодное время года.
Износ конструкции котла в связи с высокой температурой внутри печи.
Отсутствие системы аварийного контроля, что обусловлено особенностями конструкции кирпичной печи.

Однако, при отсутствии других вариантов и при качественно выполненной работе, отопление с использованием печи будет неплохим вариантом.

Сооружение варианта для отопления теплицы

Для повышения урожая в холодное время года для теплицы необходимо предвидеть дополненное отопление. В отличие от обогрева при помощи электричества, использование самодельных котлов отопления будет более выгодным с финансовой стороны.

Рис. 3 Котел для теплицы

Оптимальным вариантом станет сооружение в теплице печи с выходящим дымоходом, что вполне можно сделать своими руками. Чертежи для этого также можно легко найти во всемирной паутине.

Процесс сооружения оборудования в теплице состоит из следующих этапов:

В тамбуре теплицы необходимо выложить кирпичную печь.
По всей длине теплицы вверху конструкции или под грядками устанавливается дымоход.
Выход для трубы необходимо сделать с другой стороны теплицы. Таким образом, угарный дым будет уходить, но тепло оставаться внутри теплицы.

Возможен также другой вариант самодельного котла для теплицы:

Подбор бочки большого объема и ее окрашивание изнутри, что позволит избежать коррозии.
Проделывание в бочке отверстий для дымохода, печи, дополнительного бочка и сливочного крана.
Установка топки внутри бочки.
Вывод из бочки дымохода.
Установка дополнительного расширительного бачка на бочку.
Сварка отопления для теплицы из профильной трубы.
Раскладка труб внутри конструкции теплицы.
Приобретение насоса для циркуляции воды в системе теплицы.

Подобный вариант для теплицы может работать как на дровах, так и на другом виде топлива. Для контроля температуры внутри теплицы самодельные котлы отопления можно оснастить электронным датчиком температуры, а само цифровое табло разместить непосредственно в доме.

Автономное обогревание в виде самодельных котлов отопления пользуется спросом, как у владельцев частных домов, так и среди жильцов многоэтажных зданий. Это позволяет значительно сэкономить на покупке дорогостоящего оборудования, а также контролировать сам процесс обогрева. Самодельные котлы отопления могут работать на дровах, угле или другом виде топлива, что позволяет использовать подобные агрегаты в разных сферах.

Статьи по теме:

Пеллетные котлы российского производстваЖаротрубный котелКотел Зота (Zota)

Самодельный водяной котел отопления на дровах, своими руками для отопления дома

Автономное отопление набирает большую популярность не только у владельцев частных или загородных домов, но также и у жителей многоэтажных домов. Не все могут позволить купить себе дорогой газовый котел, к тому же, работы по его монтажу также влетят в немалую копеечку. Самодельные отопительные котлы на дровах – это отличная альтернатива газовому котлу. Водяной котел отопления на дровах является наиболее эффективным в небольших частных или загородных домах. Такие котлы позволят не только организовать отопительную систему, но и систему горячего водоснабжения.

Водяной котел отопления на дровах

Большинство современных котлов работает на таком топливе, как газ, но не всегда дом имеет доступ к газовой магистрали и не всегда владелец дома может позволить себе купить дорогое оборудование. Отопительный котел на дровах поможет решить проблему обогрева дома. Электрический котел тоже стоит довольно дорого, к тому же, для мощного котла нужна более мощная проводка, да и электричество на сегодняшний день не стоит дешево.

Создаем котел отопления на дровах своими руками

Иногда подобные устройства ничем не уступают промышленным моделям – как по показателям эффективности, так и по параметрам мощности. В домашних условиях при соблюдении определенных правил и обладая нужным опытом и знаниями, можно изготовить водяной котел отопления на дровах сложнейшей конструкции, который по своим рабочим характеристикам способен превзойти и устройство, собранное в заводских условиях.

Изготовление котла также будет зависеть и от того, насколько точно будут произведены расчеты.

Для того чтобы изготовить проточный котел отопления на дровах, потребуются такие материалы, которые несложно достать, и которые нередко находятся у владельцев частных домов под руками. Особое внимание необходимо уделить таким моментам, как расчет рабочей температуры котла, толщина метала и другим. Если металл будет слишком тонким или рабочая температура котла будет чрезмерно высокой, то металл может выгореть.

Чертеж самодельного котла на твердом топливе

Самодельный котел для водяного отопления на дровах можно изготовить и из старых или списанных котлов, которые ранее использовались в котельной или в паровозах. Таким образом, вы получите устройство, которое уже соответствует многим заданным условиям. Отопительный котел водяного отопления своими руками можно изготовить и из такого устройства, как готовая печь на дровах. Можно пройтись по пунктам, где принимают металлолом, по ближайшим свалкам, и получить котел за небольшую сумму или совершенно бесплатно. Самодельные котлы водяного отопления обойдутся тогда во много раз дешевле, чем котел, собранный на заводе.

Рекомендуем к прочтению:

Достоинства самодельного дровяного котла:

Высокая экологичность.
Высокий показатель КПД;
Доступное топливо и низкая стоимость котла;
Безопасность котла;
Простые условия эксплуатации;
Автономность установки.

Переносной самодельный котел

Типы самодельных отопительных котлов на дровах

Самое главное различие между самодельными котлами данного типа от заводских устройств состоит в способе сгорания топлива. Классический вариант такого котла имеет только одну камеру сгорания, в которую помещается топливо.

Пиролизные котлы для водяного отопления дома – это такие устройства, которые оснащены двумя камерами и поэтому обладают более высокой теплоотдачей.

В верхней камере такого котла будет происходить сгорание газов, которые поступают из нижней камеры, которая предназначена для сгорания в ней дров. Такие водяные котлы отопления обладают более высокими показателями КПД. Обогреть дом посредством такого котла намного легче и быстрее.

Принципиальная схема пиролизного котла

Для пиролизных котлов необходимо использовать в качестве топлива дрова, у которых показатель влажности не должен превышать 20%. В противном случае дрова просто не будут гореть, и система отопления не будет функционировать.

Расходные материалы и инструменты, необходимые для установки самодельного котла

После того, как были проведены все расчеты, можно приступать к монтажу отопительной системы. Для этого понадобятся следующие инструменты и материалы:

Рекомендуем к прочтению:

Стальные трубы;
Прут с сечением в 20 мм;
Профильные трубы;
Центробежный вентилятор;
Различные гайки и болты;
Лист из стали;
Кирпич шамотный.

Самодельные водяные котлы для отопления могут быть исполнены различным образом. Для этого необходимо обладать такими знаниями:

Как правильно и точно выбрать место для топки самодельного котла;
Как наиболее верно рассчитать рабочие параметры теплообменника;
Вычислить наиболее эффективный и оптимальный вариант водоснабжения.

Можно найти довольно много информации, в том числе и от тех умельцев, которые уже установили в своем доме водяной котел отопления своими руками.

Любой вариант организации отопительной системы, найденный вами, можно усовершенствовать или переделать под свои нужды. Самое главное – это сделать правильный расчет и установить верным образом котел для парового отопления или водяного.

Изготовление твердотопливного котла

Установка котла

Если выполнены все расчеты и конструкция котла полностью завершена, можно приступать к его установке. В роли расчетного устройства возьмем способ Беляева. Внутренний объем устройства должен быть одинаковым, а вот объем рубашки теплообменника можно увеличить для того чтобы улучшить показатель эффективности котла. После того, как самодельный котел для водяного отопления будет монтирован в уготованное для него место, его необходимо будет присоединить к водяному контуру. Далее следует визуальная проверка, если заделаны все стыки и если все нормально, можно попробовать запустить котел водяного отопления на дровах.

Наиболее эффективная отдача тепловой энергии начнется тогда, когда котлы водяного отопления войдут в газогенераторный режим. Для того чтобы обогреть помещение, такому котлу потребуется от 20 до 30 минут.

Если установка завершена, котлы водяного отопления на дровах можно покрасить краской, обладающей хорошей огнеупорностью. Это придаст конструкции эстетичный и привлекательный вид.

Если водяной котел отопления был собран правильным образом, и все расчеты отопительной системы были осуществлены с максимальной точностью, то такие водонагревательные котлы для отопления будут более эффективными, чем газовые котлы с низким уровнем КПД или электро-дровяные агрегаты. Дровяные паровые котлы отопления более экономичные, а также с их помощью можно распределить тепло в помещении наиболее удобным для вас образом.

Котел водяного отопления Тополь-М 30 кВт

Преимущества твердотопливных котлов серии ZOTA «Тополь-М»

корпус котла стал теплоизолированным и более газоплотным. Водяная рубашка котла под декоративной обшивкой теперь покрыта базальтовым картоном, что существенно снизило теплопотери. Топочная дверца открывается в горизонтальной, а не в вертикальной плоскости и закрывается на замок. Дверца зольника оборудована поддувальной заслонкой, которая регулируется с помощью винта в ручном режиме или управляется механическим тягорегулятором, который устанавливается в качестве опции. Таким образом, увеличившаяся газоплотность котла позволяет точнее регулировать подачу кислорода и продлить цикл горения топлива на одной загрузке до 10-12 часов.
претерпела изменения камера сгорания: дополнительный горизонтально расположенный теплообменник в комбинации со съемной заслонкой делают газоход трехходовым. Таким образом увеличивается площадь теплообмена и повышается эффективность теплоотдачи. Заслонка сделана съемной специально для чистки теплообменника. Кроме того на газоходе расположен прочистной люк, который позволяет легко удалить сажу.
на верхней панели котла установлен термометр, измеряющий температуру подачи воды.
«Тополь М» использует в качестве топлива уголь и дрова. В качестве альтернативы возможно электроотопление, которое обеспечивает встраиваемый блок-ТЭН с внешним пультом управления (устанавливается по желанию и является опцией). Также возможна установка газовой горелки на место шуровочной дверцы. Кроме того, наличие шуровочной дверцы создает дополнительные удобства для загрузки в топку дров. Глубина топки составляет от 38 до 58 см. Отдельная зольная дверца позволяет удалять золу в любой момент топки котла. Для удобства пользователя на все три дверцы установлены новые эргономичные ручки.
благодаря особенностям конструкции камеры сгорания топлива, повышенной газоплотности и качеству исполнения серия котлов «Тополь М» обладает наиболее высоким КПД среди бюджетных моделей твердотопливных и комбинированных котлов.
возможность дополнительной установки Комплект ТЭН

Производитель: ZOTA
Модель: Котел водяного отопления Тополь-М 30 кВт
Наличие: Есть в наличии

Котел водяного отопления Тополь-М 30 кВт

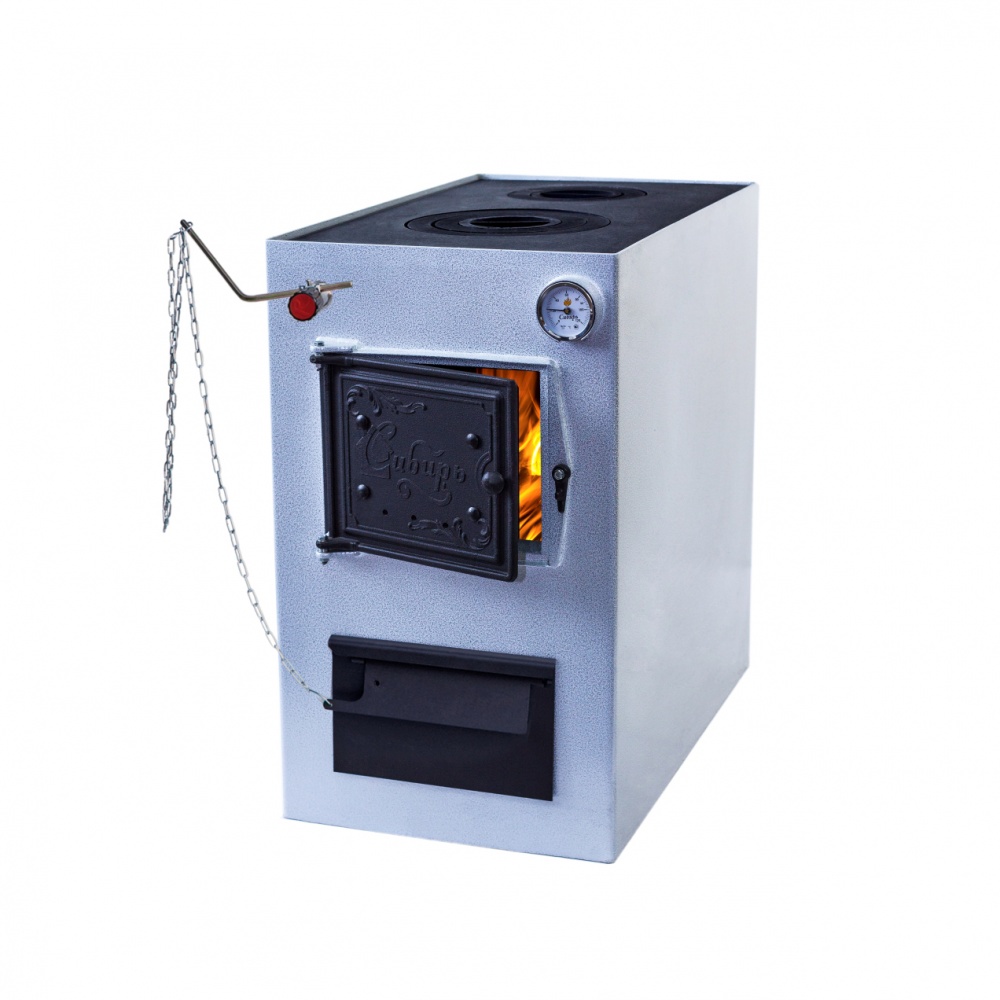

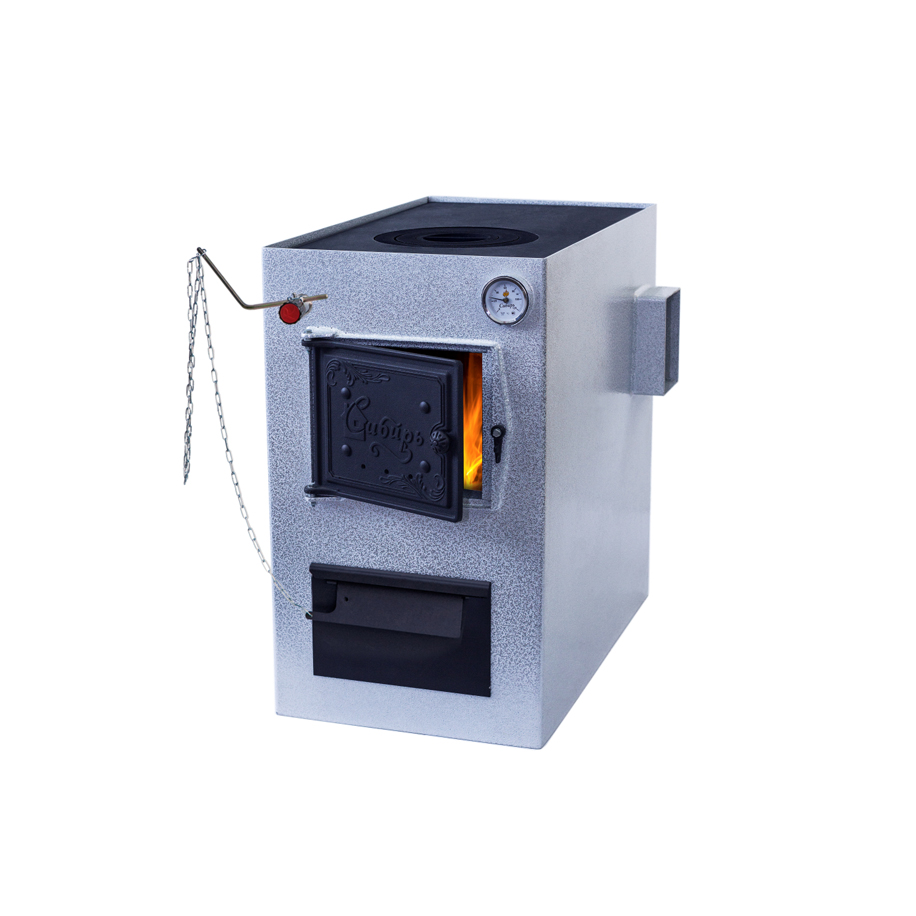

Котел водяного отопления Сибирь Гефест 30кВт — Академия тепла

Отопительный котел «Гефест» 30 кВт — это максимальная по мощности модель твердотопливных котлов в линейке серии «Гефест».
Его мощность обусловлена высоким спросом со стороны покупателей в отопительном сегменте котлов высокой мощности.
Котел «Гефест» 30 кВт — это отличный выбор для отопления загородного дома площадью до 300 м². В качестве топлива при работе данного котла могут быть использованы уголь, дрова, прессованные брикеты.
Котел «Гефест» 30 кВт — практичен и прост в использовании, имеет удобное расположение элементов, а также — высокий КПД, который достигает 75%.
Он вобрал в себя современные технологии котельного производства, интеллектуальные инженерные решения и стильный дизайн. Этот котел отлично смотрится в любом интерьере, гармонично вписывается в стиль «лофт» и загородной классике.
Котел «Гефест» 30 кВт предназначен для установки в системы водяного отопления с естественной или принудительной циркуляцией теплоносителя. Рабочее давление, необходимое для правильной работы котла в системе отопления составляет не более 2 Бар.
Для автоматического управления подачей воздуха в камеру сгорания на дверце зольника установлена воздушная заслонка, через цепочку управляемая энергонезависимым терморегулятором. В верхней части котла «Гефест» 30 кВт имеется загрузочный люк, который облегчает работу по закладке топлива в топочную камеру.
Также в конструкции котла «Гефест» 30 кВт предусмотрена возможность установки блока ТЭН, которая позволяет нагревать теплоноситель в системе отопления в осенне-весенний период, когда нужно слегка прогреть помещение для комфортного проживания.

Гарантия качества

Весь товар сертифицирован

Оптимальный выбор
Доступные цены и широкий ассортимент

Всегда рядом
Удобное место расположения

Доставка в срок
Оперативная доставка и выгрузка товара
Самодельные водяные котлы для отопления
На открытой вкладке ресурса мы попбробуем выбрать для коттеджа правильные части отопления. Указанные части системы весьма важны. Поэтому выбор всех частей системы важно делать грамотно. Конструкция отопления гаража насчитывает разные устройства. Монтаж отопления включает, систему соединения, коллекторы, увеличивающие давление насосы котел, трубы, батареи терморегуляторы, бак для расширения, развоздушки, крепежи.
Несмотря на то, что самодельный котел для водяного отопления устроен нехитро, некоторые навыки в его изготовлении должны быть. К примеру, понадобится умение пользоваться сварочным аппаратом так, чтобы швы были прочными и надежными.
Совет: если вы в чем-то не уверенны, то лучше с этой работой обратиться специалисту. Это поможет исключить недочеты и упущения.
Что понадобится для конструирования котла?
Металлические листы с минимальной толщиной 4 — 5 мм или металлическая бочка. Чаще всего используется сталь, лучше по возможности использовать жаростойкую нержавеющую сталь.
Радиаторные батареи.
Стальные трубы.
Детали для крепежа.
Дверца, лучше с задвижкой.
При разработке чертежа важно брать в расчет некоторые тонкости:
Теплообменник большого объёма скорее греет воду.
При естественной циркуляции водяной контейнер должен находиться довольно высоко. При этом необходим большой диаметр патрубков и контуров отопления.
Для циркуляции может использоваться насос. Но при отключении электричества он перестанет качать воду, и водяной контейнер может взорваться. Поэтому желательно устанавливать трубы с диаметром не меньшим чем 32 мм.
Трубы для контура лучше выбирать оцинкованные, так как они устойчивы к высокой температуре.
Основные виды самодельных котлов
Структурная схема такого оборудования
Самодельные водяные котлы для отопления отличаются по конструкции в зависимости от вида топлива, на котором они работают.
Наиболее распространенный вид топлива – это дрова. Самый незамысловатый вариант дровяного котла представляет собой цилиндр, внутри которого находится ещё один цилиндр меньшего диаметра. Топка размещается во внутренней, а вода – во внешней емкости.
Другим видом является пиролизный котел. Такие агрегаты используют температуру 200-700 градусов при этом древесина разлагается на кокс и пиролизный газ. При попадании кислорода эта смесь начинает гореть.
Котлы, работающие на отработанном масле или солярке, имеют устройство, состоящее из двух бочек и трубы внутри. В верхнем отсеке теплообменника проходит вода, а в нижнем есть проем. Снизу трубы есть отверстия. Масло капает на подставку и, испаряясь, выделяет газ, который при горении выделяет тепло.
Котел для водяного отопления может быть также индукционным. Самый простой агрегат состоит из толстостенной пластиковой трубы, эмалированного провода и инвертора. Провод наматывается на трубу (более 100 витков) и присоединятся к сварочному инвертору (с выходом в 15 ампер). Внутри конструкции размещаются обрезки проволоки и рубленый прут из стали. Они разогревают теплообменник.
Из всех самым простым по устройству является электрический котел. В его основе вертикальная труба и установленный в неё ТЭН. Вода подается сверху, а штуцер подсоединяет обратный трубопровод снизу. Вода циркулирует естественным образом.
Несмотря на простоту, популярностью этот вид водяных котлов не пользуется, так как электричество стоит дороже, чем любое другое топливо.
Инструкция по сборке котла
Придерживайтесь чертежа
Как пример будет представлен твердотопливный водяной котел, так как он наиболее популярен. При сборке следует строго придерживаться чертежа и порядка работы.
Классический водяной котел для отопления дома содержит в себе два соединенных отсека.
Этапы сборки и монтажа:
В качестве внешнего отсека целесообразно сделать загрузочную камеру (для дров), а внутренний будет нагревать воду. На первом этапе производится сваривание корпуса.
К конструкции можно добавить воздухораспределитель. Для этого к верхней части приваривается кусок трубы с заслонкой. Этот конструктивный элемент позволит регулировать подачу воздуха в топку.
Формируются отсеки (топка и зольник), устанавливаются заслонки, дверца.
Агрегат помещается на отведенное для него место. Монтаж обычно производится на бетонный фундамент.
Топка дополняется дымоходом с заслонками (для того, чтобы удерживать тепло и по необходимости выводить дым).
Котел подключается к водяному контуру.
Разгонная топка: что это такое и как сделать правильно
После того как водяной котел отопления был установлен и подключен необходимо произвести разгонную топку.
Примечание. Топить котел первый раз нужно с расчетом на исправление ошибок ещё до отопительного сезона.
Топку нужно заполнить до уровня дымовой трубы через открытую крышку корпуса. После этого крышку нужно закрыть. Поджигать древесину следует через открытую заслонку. Когда топливо будет тлеть заслонку нужно призакрыть. Топливо при первой топке обязательно должно полностью прогореть.
Заключение
Надеемся, что статья была вам полезна. Будем признательны, если поделитесь ею в социальных сетях, кнопки для этого находятся ниже.
Источник: http://kvarremontnik.ru/samodelnyjj-kotel-dlya-vodyanogo-otopleniya/
Оглавление: [скрыть ]
Из стационарных отопительных систем наиболее простой и недорогой является водяная. Принцип автономного жидкостного отопления гаража предельно прост. При этом применяются водяные котлы, в которых жидкость (это может быть и антифриз) нагревается с помощью угля, дров, топливных гранул или электрических нагревателей. Разная удельная плотность холодной и горячей воды предопределяет ее движение по трубопроводам отопительной системы: более легкая нагретая жидкость поднимается по стоякам к нагревательному оборудованию (регистрам, радиаторам или конвекторам). Отдавая тепловую энергию, вода остывает и по обратной системе трубопроводов идет в водяной котел. Часто, чтобы увеличить скорость движения теплоносителя, используется схема водяного печного отопления с системой принудительной циркуляции вещества в обогревательном контуре замкнутого цикла (при помощи малых насосов).
Твердотопливная печь с котлом водяного отопления
Твердотопливные котлы с водяным контуром в качестве топлива могут использовать каменный и бурый уголь, древесину, прессованные брикеты из различных отходов, торф или древесные гранулы. Водяные котлы на дровах не работают в автономном режиме, им нужно постоянное обслуживание: закладка топлива и очистка зольника от золы.
Подтип твердотопливных агрегатов – пеллетные котлы. Эти современные модели работают на прессованных гранулах (пеллетах) из древесных отходов. Печное водяное отопление, имеющее такое оборудование, обладает очень высоким КПД.
Важно!
Остановить работу твердотопливных агрегатов в случае их перегрева быстро нельзя.
В связи с этим, делая самодельный водяной котел, не забудьте для защиты использовать специальные устройства. Такое оборудование отличается инерционностью процесса сгорания твердого топлива. Дровяные печи с водяным отоплением должны быть оборудованы теплообменником для охлаждения жидкости при перегреве. Через это устройство теплоноситель протекает из котла, перед тем как попасть в отопительную систему.
Для лучшей отдачи тепловой энергии и сокращения числа закладок топлива самодельная печь для водяного отопления (в дополнение к твердотопливному котлу) должна быть оснащена емкостным тепловым аккумулятором. Это, по сути, термос, который, накопив избыточный жар, отдает его в отопительную систему.
Промышленные котлы с водяным контуром на твердом топливе обладают высокой экономичностью работы. На одной закладке они могут эксплуатироваться несколько часов. В основе этого лежит принцип нижнего горения, при нем воздух к топливу поступает и снизу, и с боков. Это повышает уровень КПД и делает горение плавным.
У промышленных агрегатов теплообменник может быть сделан из чугуна или стали. У каждого материала свои плюсы и минусы. Водяные котлы отопления, имеющие более дешевые теплообменники из стали, обладают меньшим рабочим ресурсом. Они также менее устойчивы к выпадению конденсата и нуждаются в поддержании температуры не менее +65° С. Зато их легче очищать и закладывать в них топливо. Печь с водяным отоплением, имеющая теплообменник из чугуна, оборудуется фронтальной загрузкой, что не очень удобно. Но зато они не так капризны и хорошо переносят температуру меньше +65° С.
Важно!
Для качественной работы водяное отопление от печи нуждается в грамотно сделанном дымоходе.
Уровень тяги в дымоходе зависит от его диаметра и высоты, степени гладкости поверхности, а также разницы между температурами дыма и воздушной среды.
Вы можете приобрести не только водяной котел на дровах с обычным сжиганием. Есть печки с пиролизным методом сжигания топлива (газогенераторные печи водяного отопления). Им требуется топлива в 2 раза меньше, чем обычным, так как в них действует иной принципа сжигания. В камере сгорания дерево поначалу нагревается при ограниченном поступлении воздуха. Устройство водяного котла пиролизного типа довольно сложное, в нем нет топки, а есть две камеры: камера предварительной газификации, куда закладывается топливо, и, собственно, камера сгорания. Горючие газы из первой камеры во вторую выдуваются через форсунку специальным вентилятором. Газогенераторная печь с водяным котлом обладает увеличенным временем работы на одной закладке дров, автономным режимом и высоким КПД. Эти агрегаты энергозависимы, для работы вентилятора необходимо наличие электричества.
Самодельная кирпичная печь с водяным котлом
В связи с тем, что сейчас за пределами города строятся большие дома и в них обычное печное отопление нерентабельно, достаточно широкое распространение получило твердотопливное водяное отопление от кирпичной печи.
Такое оборудование имеет два назначения: на нем можно готовить пищу и обогревать помещения. Для этого отопительно-варочная кирпичная печь с водяным отоплением оборудуется нижним обогревом, а в топливник ее плиты монтируется обогревательный котел.
Плюсом такого метода отопления является то, что даже в сильный холод достаточно двух топок печи.
Водяное отопление от печки прогревает постройку между топками, когда батареи, остывая, отдают теплоту в течение 5-6 часов. Обустраивать такие печи с водяным отоплением своими руками очень выгодно: их КПД достигает от 80 до 85%.
Жидкотопливные печи с водяным отоплением
Для таких устройств, работающих в основном на солярке, необходима вентиляторная горелка.
Топливо подается к ней под большим давлением, предварительно распыляясь, проходя через форсунку. Затем солярка насыщается воздухом, который нагнетает вентилятор горелки и поступает в камеру сгорания, где и воспламеняется.
Печи с водяным котлом на жидком топливе оборудуются регулятором, управляющим горелкой. Топливопровод необходимо утеплить, в противном случае вязкость топлива увеличится. Тогда его перекачка будет требовать увеличения мощностей топливного насоса. Любому котлу на солярке нужен фильтр для тонкой очистки топлива, предотвращающий засорение его форсунок. Помните, что агрегату периодически требуется сервис. Камеру сгорания, горелку и дымовые каналы надо очищать от сажи и пыли, а теплообменник и трубопровод – от накипи. Печь с котлом водяного отопления два раза в год надо перенастраивать: весной – уменьшая мощность под нужды только горячего водоснабжения, осенью – увеличивая ее дополнительно и под систему отопления .
Внимание!
Характеристики жидкого топлива меняются с разными партиями, а дизельные агрегаты чувствительны к такой смене. Чтобы котел работал хорошо, заправляя баки топливом из новой партии, перенастраивайте горелку при помощи газоанализатора.
У устройств на жидком топливе высокая степень автоматичности. А если, делая такой водяной котел своими руками, вы подключите к нему дизельный генератор, то достигнете полной автономности его работы. Электричество необходимо для работы автоматики агрегата, его горелки, топливных насосов.
Печь с водяным котлом электрического типа
Существует два вида электрических котлов: обычные и ионные. Традиционный агрегат тепло вырабатывает ТЭНами. Их оболочка под воздействием тока нагревается и отдает тепло жидкости. Можно ставить несколько параллельных ТЭНов. Мощность устройства при этом будет равняться мощности всех нагревателей. ТЭНы монтируются в особом баке, называемом теплообменником. Электрические водяные котлы оборудуются блоком управления.
В ионных котлах жидкость является проводником, и в емкости с ней размещены два контакта. Проходящий между ними ток согревает воду. Такой вид электрических устройств более компактен, но для их работы требуется вода хорошего качества. Электрические отопительные котлы – это мини-котельные. Большинство моделей имеет циркуляционный насос и расширительный бак. Крепятся они на стене. Они малы, неприхотливы при работе, для них не нужен дымоход.
Котлы водяного отопления имеют мощность 4 – 15 кВт, выпускаются с двухступенчатой регулировкой мощности, агрегаты от 16 кВт и более – с трехступенчатой регулировкой. Это позволяет экономить электроэнергию и не включать устройство на всю мощность, если этого не требуется.
Водяное отопление от печи, использующей газ
Известно два типа котлов, работающих на газе: обычные и конденсационные.
Важно!
Для установки газового котла необходимы разрешительные документы.
У газовых устройств есть три важнейших элемента: газовая арматура, горелка и теплообменник. Теплообменники чаще делаются из меди, но есть и чугунные, стальные. Газовый котел водяного отопления имеет циркуляционный насос, расширительный бак и предохранительный клапан.
Принцип работы агрегата прост: автоматика котла распознает нужду системы в тепле и задействует газовую арматуру. Вода, протекая через устройство, нагревается и циркуляционным насосом подается в отопительную систему.
Газовые печи с водяным отоплением есть одноконтурные и двухконтурные. Первые используются только для обогрева помещений, а для нагревания воды необходимо ставить бойлер или газовую колонку. Котел с водяным контуром двойного типа можно применять и для горячего водоснабжения, и для отопления. Но агрегат не может работать одновременно на два фронта. При нагревании воды подача ее в систему отопления останавливается.
Обычная печь с водяным котлом газового типа прогоняет сквозь решетку теплообменника полученные продукты сгорания. В нем они отдают тепловую энергию воде. Отходящие газы по дымоходу выводятся наружу, так теряется часть тепла. С ними выводится и получаемый при сгорании газа пар, который забирает свою часть энергии. Конденсационный котел может ее сохранять и передавать в отопительную систему.
При остывании пар конденсируется, при этом высвобождая тепловую энергию. Конденсат скапливается в особом теплообменнике, из которого тепло идет в отопительную систему.
Источник: http://www.vashgarazh.com/otoplenie-ot-pechi-i-vodyanogo-kotla
Содержание:
Самодельные котлы отопления – это реальность. Особенно для тех, кто любит самостоятельно мастерить руками различные приспособления, увеличивающие комфорт жизни.
Самодельные котлы отопления своими руками для отопления дома
Все самодельные котлы отопления основываются на одном принципе. Сгорающее топливо будет отдавать тепло теплообменнику, а он – будет нагревать теплоноситель. На то, как будет работать отопительный котел, влияет два основных важных фактора – это конструкция теплообменника и полнота сгорания топлива. В первом случае – чем больше будет площадь теплового контакта топки и емкости с носителем тепла – тем больше тепла будет передаваться в единицу времени. В случае с полнотой сгорания топлива – если приток кислорода будет незначительным, то вместе с продуктами сгорания будет уходить и пиролизный газ. А он – может отдать тепло при сгорании.
Первые шаги в создании котла
Конечно, на то, какая именно будет конструкция котла, сделанного собственноручно, влияет несколько факторов:
Прежде всего, это доступность определенных материалов. Конечно, более долговечными будут жаростойкие виды нержавейки. Но быстрее и дешевле будет достать обычный лист.
Также важный аспект – это возможность обработки. В своем гараже вы, скорее всего, не сможете сотворить литую печку из чугуна, – ведь оборудование для этого будет дороже самой печки. Поэтому решения здесь могут быть самыми разными – все зависит от вашей фантазии и от способности физических законов ее реализовать. Обычно котел отопления своими руками создается из традиционного материала – листовой стали до 5 мм толщины. И резать болгаркой такую сталь легко, а кроме того, можно это делать газовым резаком или электросваркой.
Конструкция будущего котла также будет прямым образом зависеть от того, какое топливо будет применяться.
Также на конструкцию повлияет способ циркуляции теплоносителя. Ведь чтобы циркуляция была естественной, требуется большая высота бака и большой диаметр патрубков и контуров отопления. Чем ниже будет диаметр, тем больше сопротивление движению воды и ниже шансы получить хорошую скорость циркуляции теплоносителя, не используя при этом насос.
А вот самодельный котел отопления с насосом циркуляции позволяет сделать диаметр труб меньшим, высоту бака – тоже. Но здесь пользователей подстерегает некая ловушка – если подача электроэнергии при греющем котле прекратится, то и циркуляция воды остановится. Вследствие этого можно увидеть разорванный паром котел. Поэтому приведем несколько советов, которые помогут вам в таком процессе, как изготовление котлов отопления своими руками.
Патрубки котла, контуры отопления – все это должно быть сделано трубой не менее 32 мм. Диаметр трубки на выходе из теплообменника – 32 мм. Если насос остановится, скорость циркуляции воды будет медленнее, а температура – наоборот, начнет возрастать. Поэтому лучше сделать контур не из металлопластика или полипропилена, а из оцинковки, герметизировав резьбы льном с краской или суриком.
Далее мы рассмотрим, как сделать котел отопления разных типов.
Дровяные котлы
Дровяные котлы отопления своими руками – если рассматривать самый простой вариант, – это два цилиндра разных диаметров, которые помещены один в другой. Во внутреннем цилиндре будет топка, во внешнем – бак для воды.
На заметку! Чтобы сварка котлов отопления была уменьшена, берут готовую толстую трубу с большим диаметром.
Конечно, в таком случае можно комбинировать формы и размеры труб в зависимости от того, что есть у вас в наличии. Пространство между трубками заполнено водой. Такие котлы отопления своими руками являются универсальными – они будут работать на любом твердом топливе. Сделать такой котел просто, использовать – тоже, однако обратная сторона медали – это низкий КПД.
Пиролизные котлы
Когда самодельный котел для отопления дома использует температуру 200-800 градусов и когда недостаточно кислорода, дерево будет разлагаться на древесный кокс и пиролизный газ, выделяя тепло. Теперь нужно только подмешать воздух к пиролизному газу – и он воспламенится. Стоимость материалов, чтобы осуществить изготовление котлов отопления такого типа, будет выше. Но такой котел окупится у вас через 3-4 сезона отопления. Чертежи и конструкции пиролизных котлов можно найти у нас на сайте.
Видео по теме:
Котлы на отработанном масле
Конструкция такого котла является довольно любопытной. Перед сгоранием котел испаряет масло. После разжигания при рабочей температуре котла масло, которое капает в специальный поддон, моментально превращается в горючие газы. Именно они и нагревают теплообменник. Как топливо – без различных модификаций, может применяться солярка.
Как работает электрокотел узнайте здесь .
Мини котлы электрические – предназначение, преимущества, обслуживание подробно по следующей ссылке: http://1pokotlam.ru/mini-kotly-elektricheskie-prednaznachenie-preimushhestva-obsluzhivanie.html
Видео по теме:
Электрические котлы
Изготовление котла отопления своими руками электрического типа – это реальность. Такие котлы являются простыми по конструкции. ТЭН ставится вовнутрь трубы, которая ставится вертикальным образом. Снизу идет патрубок из обратного трубопровода, а сверху подсоединяется подача. В принципе, котел практически готов.
Но есть некоторые нюансы, влияющие на то, как сварить котел отопления. Как известно, цены на электричество постоянно возрастают – ведь это наиболее дорогой вид отопления собственного дома. Кроме того, вам следует знать, что инструкция техники безопасности запрещает подсоединять котлы с мощностью выше 7 кВт к 220 Вольтам. А вот 380 есть не везде и не у всех. Самый простой электрический котел – это корпус из трубки, ТЭН, естественная циркуляция носителя тепла.
Видео по теме:
Вовнутрь располагают те компоненты, которые будут нагреваться вихревыми токами – обрезки толстой проволоки или рубленного стального витка. Снизу подсоединяют обратный трубопровод, сверху – подающий. Контур заполняют водой – и все, можно подавать питание. Но только не включайте систему без теплоносителя! Это расплавит пластик вмиг. (См. как сделать индукционные котлы своими руками .)
Источник: http://1pokotlam.ru/samodelnye-kotly-otopleniya-kakoj-vybrat.html
Смотрите также:
06 мая 2021 года
Плюсы и минусы водяного отопления
Некоторые моменты, которые следует учитывать перед зимой
Сейчас время года, чтобы пойти собирать яблоки, смотреть фильмы ужасов и насытиться угощениями со специями из тыквы. Но с приближением зимы вы, возможно, уже думаете о предстоящих холодных днях.
Надежное тепло необходимо для домов в Чикаго и его окрестностях. Но люди, выросшие на печи, могут опасаться покупать или строить дом с водогрейным котлом.Мы здесь, чтобы развеять любые ваши опасения. Теплота дома с радиаторным отоплением просто не может сравниться.
В дополнение к установке печей и ремонту печей в Уилметте, штат Иллинойс, и близлежащих населенных пунктах, мы также устанавливаем, ремонтируем и обслуживаем котлы. Водяное отопление может быть менее популярным среди современных строителей, чем воздушное отопление, но оно сохранит уют в вашем доме всю зиму.
Плюсы водяного отопления:
Более продолжительное тепло. Когда печь выключается, тепло исчезает, и вы с большей вероятностью почувствуете сквозняк. Но с водяным отоплением радиаторы добавляют много тепла, потому что они удерживают тепло от воды в них. Котел сохраняет столько тепла, что через три-четыре часа после отключения системы вы все еще можете почувствовать тепло, исходящее от радиаторов. Это придаст вашему дому ощущение постоянного уюта, которого люди хотят в зимние месяцы.
Без ветра. Несмотря на то, что печи распределяют теплый воздух, нагнетание воздуха зимой может вызывать дискомфорт.Одно только движение воздуха может заставить вас почувствовать прохладу, когда вам должно быть тепло. С радиаторным обогревом вы почувствуете себя теплее при более низкой температуре, потому что нет ветра.
Более тихая работа. Печи могут издавать довольно много шума, поскольку они продувают теплый воздух по всему дому. Поскольку в системе водяного отопления отсутствует принудительная подача воздуха, эти системы работают намного тише.
Лучшее качество воздуха. Печи с принудительной циркуляцией воздуха обеспечивают циркуляцию всего в воздухе, включая пыль и другие аллергены.Поскольку в котлах нет движения воздуха, это уменьшит количество пыли и мусора, циркулирующих в вашем доме. Кроме того, вам не придется чистить воздуховоды, и в воздухе будет меньше аллергенов.
Минусы водяного отопления:
Дороже в установке. Системы горячего водоснабжения дороже авансом. Однако, учитывая множество преимуществ, которые они предоставляют, мы здесь, в American Vintage Home, призываем клиентов учитывать все, что они могут получить от нагрева горячей воды.
Невозможно добавить кондиционер к котлу. Печи удобны тем, что в них можно использовать те же воздуховоды, что и в кондиционерах. Чтобы добавить кондиционер в дом с радиаторным отоплением, вы должны рассмотреть альтернативные системы воздуховодов, такие как SpacePak или Unico, или бесканальную систему.
Что делать, если у меня уже есть принудительное воздушное отопление?
Если в вашем доме в настоящее время используется воздушное отопление, вы все равно можете получать тепло от радиаторов, не вкладывая средства в бойлер.Ответ — лучистые полы с подогревом. Обеспечивая повышенный комфорт и непревзойденную энергоэффективность, благодаря лучистому обогреву ваш пол, по сути, действует как радиатор, нагревая все поверхности в комнате. По сравнению с традиционными системами отопления, лучистое отопление имеет меньший разброс тепла от потолка к полу и является более эффективным. Фактически, это самый быстрорастущий сегмент в отопительной отрасли.
Щелкните здесь, чтобы узнать больше о тепловом обогреве пола и его преимуществах.
Давайте обсудим ваши возможности вместе
При таком большом количестве вариантов нагрева и охлаждения процесс может показаться сложным.Вот почему мы здесь, чтобы помочь.
Если вы не уверены, какой тип отопления подходит для вашего дома, позвоните нам. Мы занимаемся установкой печей и котлов много лет и поможем вам принять осознанное решение.
В целом, опыт научил нас, что невозможно имитировать тепло и комфорт, которые обеспечивают котлы. Их механизмы принципиально отличаются от печей. Для клиентов, которые хотят ощутить в доме максимум тепла, горячее водоснабжение не может быть лучше.
Доверьтесь экспертам American Vintage Home, чтобы зимой в вашем доме было красиво и уютно. Если вам нужно приобрести новую систему или запланировать ремонт печи в Оук-Парке, штат Иллинойс, или за его пределами, мы всегда готовы помочь.
Чтобы запланировать обслуживание вашего дома на северном побережье в Чикаго, позвоните в American Vintage Home по телефону 847.999.4595 или свяжитесь с нами онлайн сегодня.
5 типов водонагревателей для вашего энергоэффективного дома
Представьте себе: сейчас разгар зимы, и вы только что закончили расчищать подъездную дорожку после целого часа уборки снега.Нет ничего лучше теплого душа, чтобы вернуть жизнь вашему замерзшему телу, но после включения горячей воды выходит только холодная вода. Ваш водонагреватель покрылся пылью, и время не могло быть хуже.
В идеальном мире водонагреватели были бы непобедимы — никакие испытания временем или долговечностью не смогли бы их изменить, — но в действительности средний водонагреватель прослужит всего 8–12 лет. Когда пришло время заменить водонагреватель, вы быстро поймете, что существует не только несколько типов водонагревателей, но и каждый из них имеет свои преимущества и недостатки.При таком большом количестве современных вариантов на рынке всегда лучше быть вооруженным знанием множества вариантов, чем оставлять это на усмотрение случайного выбора или потенциально предвзятого профессионала.
Есть пять основных типов водонагревателей; обычные, безбаковые, тепловые насосы, солнечные и конденсационные. Каждый из них имеет свои собственные технологические достижения и показатели энергоэффективности, поэтому стоит потратить время на то, чтобы понять различия между ними, чтобы принять обоснованное решение.
Используя это руководство, мы проведем вас по всем пяти типам водонагревателей и расскажем о плюсах, минусах и многих причинах, по которым один водонагреватель может быть лучше для вашего дома, чем другой.
Типы водонагревателей
Обычный водонагреватель
Водонагреватель без резервуара
Водонагреватель с тепловым насосом
Солнечный водонагреватель
Конденсационный водонагреватель
Типы водонагревателей
1.
Обычный водонагреватель
Обычные водонагреватели — одни из самых популярных вариантов водонагревателей. Они имеют большой изолированный резервуар, в котором хранится и нагревается вода.
Плюсы:
Более низкая начальная стоимость: Если вы не выберете ультрасовременную модель, вы, вероятно, потратите гораздо меньше на первоначальные первоначальные затраты на обычный водонагреватель, чем на любой из четырех альтернатив.
Эффективен в любом климате: Независимо от того, где вы живете, вы можете быть уверены, что обычный водонагреватель будет работать безупречно. Солнечные водонагреватели, водонагреватели без бака и водонагреватели с тепловым насосом требуют определенных условий для оптимальной работы. Обычный водонагреватель будет обеспечивать стабильную и бесперебойную работу при надлежащем уходе.
Более низкие затраты на установку: Помимо привлекательных начальных затрат, установка обычных водонагревателей также недорога. Это, конечно, зависит от того, где в вашем доме вы планируете установить, и где вам может потребоваться водопровод, газ и электрические конфигурации. Как правило, затраты на установку ниже, чем при альтернативных типах установки.
Минусы:
Повышенные потери энергии: Поскольку обычные водонагреватели содержат постоянный колодец с теплой водой, они постоянно используют энергию для поддержания температуры. Напротив, безбаковые модели нагревают воду только по мере необходимости.
Space hog: Размер обычного водонагревателя не обойтись. Поскольку они предназначены для размещения резервуаров с теплой водой, они имеют тенденцию работать с большим спектром размеров.
Уязвимость к повреждению водой: Одним из наиболее заметных фатальных недостатков обычных водонагревателей является их потенциальная опасность повреждения водой. Если вы откажетесь от регулярных профилактических осмотров, вы можете столкнуться с ржавчиной и коррозией, которые могут влиять на функциональность и состояние вашего водонагревателя. Это может даже привести к значительному и очень дорогостоящему повреждению вашего дома водой.
2. Водонагреватель без резервуара
Водонагреватель без резервуара может производить горячую воду мгновенно через перегретые змеевики. Эти змеевики наполняются водой в тот момент, когда вы этого требуете, обеспечивая почти безграничное горячее водоснабжение вашего дома.
Плюсы:
Мгновенная горячая вода: Вместо того, чтобы ждать, пока холодная вода превратится в теплую, а теплая вода превратится в горячую, водонагреватели без резервуаров обеспечивают мгновенную подачу горячей воды в тот момент, когда вы этого потребуете.Поскольку водонагреватели без резервуаров нагревают воду только тогда, когда это необходимо, они требуют меньше энергии, особенно по сравнению с обычными водонагревателями, которые поддерживают постоянное тепло.
Экономия места: Одним из наиболее заметных преимуществ безбаквального водонагревателя является его компактный размер. Без необходимости в постоянном резервуаре с водой модели без резервуаров не требуют громоздких складских помещений. Это позволяет легко устанавливать их на стены или хранить в компактных укромных уголках и трещинах.
Снижение ежемесячных затрат: Обустройство вашего дома безрезервуарным водонагревателем эффективно снижает ежемесячные расходы, а также экономит сотни долларов в год.Уменьшение потребности в потоке энергии позволяет вам наслаждаться плодами вашего выбора энергосбережения.
Минусы:
Более высокая начальная стоимость: Даже самые доступные варианты безбаквальных нагревателей начинаются с 1000 долларов, тогда как средний обычный водонагреватель будет стоить около 500 долларов. Хотя переход имеет много преимуществ, тем, у кого ограничен бюджет, придется подождать некоторое время, прежде чем компенсировать разницу в стоимости.
Ограниченная подача горячей воды: Для небольших семей идеально подходит безбаковый водонагреватель — для большой семьи подача горячей воды может закончиться, если в данный момент будет предъявлено слишком много запросов. Например, если кто-то принимает душ во время работы посудомоечной машины, потребность в горячей воде, скорее всего, снизится.
Нет выдающихся преимуществ по сравнению с аналогичными недорогими вариантами: Водонагреватели без резервуаров значительно дороже, чем ряд других вариантов водонагревателей, но не обязательно имеют впечатляющие преимущества, которые трудно найти с более дешевыми альтернативами. Прежде чем начнется ежемесячная экономия, может потребоваться от 6 до 12 лет, чтобы покрыть первоначальные затраты и затраты на установку.
3. Водонагреватель с тепловым насосом
Водонагреватели с тепловым насосом, также известные как гибридные водонагреватели, предназначены для работы без непосредственного генерирования тепла. Используя тепло земли и окружающего воздуха, единственная используемая электроэнергия используется для передачи тепла из точки A в точку B.
Плюсы:
Экономия денег: Согласно отчетам потребителей, тепловой насос водонагреватели потребляют примерно на 60% меньше энергии, чем обычные водонагреватели. Хотя нагреватели с тепловым насосом, как правило, имеют более высокую среднюю стоимость, чем модели без резервуаров, вы увидите плоды энергосберегающей окупаемости более быстрыми темпами. Экономьте воду дома, не меняя привычек, с помощью системы теплового насоса.
Долгосрочная эффективность: Водонагреватели с тепловым насосом являются наиболее эффективной альтернативой топливным, масляным и электрическим водонагревательным системам. Для тех, кто ищет энергоэффективный и экономичный водонагреватель, водонагреватели с тепловым насосом представляют большие перспективы.
Меньше обслуживания: Когда дело доходит до регулярного обслуживания, системы тепловых насосов невероятно просты. Требуя проверки только один раз в год, ваша гибридная система под контролем может быть легко проведена самооценкой и завершена — требуются специалисты по энергоэффективным системам отопления, вентиляции и кондиционирования воздуха или дорогостоящие счета за рабочую силу. — это , рекомендуется, чтобы профессиональная проверка вашей системы проводилась каждые 3-5 лет.
Минусы:
Посредственный срок службы: Водонагреватели с тепловым насосом обычно имеют срок службы в среднем до 10 лет.По сравнению с солнечными и безбактовыми нагревателями, срок службы которых составляет в среднем 20 лет, и обычными системами, срок службы которых составляет в среднем 10-15 лет, водонагреватели с тепловым насосом уступают в сравнении.
Требования к пространству: Для безопасной и оптимальной работы водонагревателей с тепловым насосом требуется не менее 1 000 кубических футов пространства. Также стоит отметить, что гибридные водонагреватели можно устанавливать только в климате, который находится в диапазоне от 40 до 90 градусов, поэтому тем, кто живет на холодном севере или жарком юге, может не повезти.
Нейтральный углерод: Хотя водонагреватели с тепловым насосом напрямую не вырабатывают электроэнергию, они в значительной степени зависят от нее для бесперебойной работы. Те, кто ищет вариант водонагревателя, который снижает их углеродный след, скорее всего, не одобрят эту углеродно-нейтральную систему.
4. Солнечный водонагреватель
Солнечные водонагреватели зависят от энергии солнца. Они работают с использованием установленных на крыше панелей, которые передают энергию через замкнутую систему, которая подключается к резервуару для воды, который затем нагревает воду r.
Плюсы:
Использует возобновляемую энергию: Солнечные водонагреватели — это наиболее энергоэффективные варианты водонагревателей, доступные сегодня. Поскольку солнечная энергия полностью зависит от солнечного света, ее можно использовать везде, где солнечные лучи достигают в любой день.
Меньшие счета за коммунальные услуги: Солнечные панели не только невероятно экологичны, но и невероятно экономичны. Хотя первоначальная стоимость установки может нанести ущерб вашему кошельку, вы можете значительно сократить свои счета за воду и электричество, если включите солнечную батарею.
Право на получение налоговой льготы: Федеральное правительство сделало огромный шаг в направлении стимулирования проектов солнечных панелей. Существует ряд налоговых льгот на федеральном уровне, которые могут помочь в оплате понесенных затрат на установку.
Минусы:
Отлично подходит только для климата с большим количеством солнечного света: Если вы живете в тенистой местности или в климате, где дождливых дней больше, чем солнечных, переход на солнечный водонагреватель может оказаться неэффективным. так же плодотворно, как и для жителей Южной Калифорнии или прибрежной Флориды.Хотя солнечная энергия может собираться в серые дни, последовательные дни с низким уровнем солнца могут заметно повлиять на производительность вашей системы.
Стоимость рассрочки: Стоимость установки солнечных батарей — один из самых заметных недостатков солнечного нагрева воды. К счастью, существует ряд программ финансирования, которые упрощают процесс оплаты, если вы нацелены на переход на солнечную энергию.
Требуемое пространство на крыше: Чем больше электроэнергии вы потребуете от своих солнечных панелей, тем больше солнечных панелей вам действительно понадобится.Чем больше солнечных панелей, тем больше места на крыше вам нужно будет выделить. Если ваш дом небольшой по размеру, ваша крыша может не выдержать желаемого уровня мощности панели.
5. Конденсаторный водонагреватель
Хотя конденсационные водонагреватели похожи на обычные системы отопления, они работают за счет улавливания горячих выхлопных газов, которые обычно выходят из дома через дымоход, и перенаправления их в теплообменник, расположенный внутри помещения. бак.
Плюсы:
Лучше для окружающей среды: Согласно ENERGY STAR, конденсационные водонагреватели позволяют сократить расходы на электроэнергию на 30% при условии, что ваш дом оборудован системой отопления, соответствующей требованиям ENERGY STAR.Уже одно это позволяет минимизировать углеродный след за счет снижения выбросов парниковых газов.
Дешевле в эксплуатации: Конденсационные водонагреватели, разработанные с учетом требований к эффективности, могут значительно снизить ваши счета за природный газ.
КПД: Конденсационные водонагреватели способны производить горячую воду так же быстро и мгновенно, как водонагреватели без резервуаров. Бак нагревает воду так же быстро, как и наполняется, поэтому вы можете наслаждаться почти постоянным потоком горячей воды, когда это необходимо.
Минусы:
Дорогой ценник: Новые модели конденсационных водонагревателей могут стоить в 2–3 раза дороже, чем обычные водонагреватели — и это только начальная стоимость. Хотя затраты на установку конденсационных систем обычно ниже, чем затраты на установку обычного нагревателя, первоначальная стоимость может не компенсировать разницу.
Суетливая реконфигурация: Переключение на конденсационный водонагреватель не так просто, как быстрая установка — это сложный процесс, требующий значительного изменения конфигурации. Прежде чем принимать окончательное решение, обязательно учтите скрытые расходы, от газовых линий до вентиляционных отверстий.
Размер: Конденсационные водонагреватели, как правило, вмещают воду емкостью 55 галлонов или более, что означает, что они предназначены для использования в тяжелых условиях воды. Эта сверхмощная способность напрямую отражается в громоздких размерах самого нагревателя. Вам нужно будет выделить место для этой мега-машины.
Резюме
Прежде чем выбрать идеальный тип водонагревателя для вашего дома, необходимо провести множество исследований и провести качественное взвешивание.Обладая всесторонним пониманием всего, что вам доступно на современном рынке, вы можете быть уверены, что принимаете наилучшее и наиболее обоснованное решение.
Бойлерные обогреватели и водонагреватели для вашего дома
Наличие горячей воды в вашем доме очень важно, если вы хотите принять удобный душ или помыть посуду. Если вы ищете прибор, который будет правильно нагревать воду, протекающую в вашем доме, вам доступны два варианта: бойлер и водонагреватель . Бойлер разработан специально для преобразования воды в пар, что означает, что эти системы могут нагревать воду, вырабатывать электроэнергию и обогревать ваш дом. С другой стороны, водонагреватели предназначены исключительно для нагрева воды.
Горячая вода — незаменимый компонент повседневной жизни, который регулярно используется для мытья посуды или принятия душа. Если вы ищете устройство, которое сможет обеспечить вас горячей водой, важно понимать разницу между бойлером и водонагревателем .Эти системы довольно дороги, что делает вложения значительными.
В этой статье дается подробное сравнение между бойлерами и водонагревателями , которое должно помочь вам определить, какой из них следует установить в вашем доме.
Общие сведения о котлах
Котлы — это мощные устройства, которые имеют несколько различных функций, каждая из которых может быть полезна для вашего дома. Основная цель котла котла — преобразование воды в пар, который затем можно использовать для самых разных целей. Помимо нагрева воды, котлы могут вырабатывать электроэнергию и обогревать ваш дом. Таким образом, вы можете использовать единую систему, чтобы обеспечить свой дом несколькими вещами, необходимыми для комфортной жизни. Хотя котлы могут использоваться для нескольких различных целей, некоторые системы обычно могут использоваться только для одной функции в зависимости от конкретного типа котла, который вы выбираете.
Бойлеры доступны как в баковом, так и в баковом исполнении. с возможностью оснащения накопительным водонагревателем.Если вы выберете бойлер с накопительным баллоном, в нем будет храниться холодная вода, а в баллоне — горячая. Одной из главных причин для покупки бойлера для дома является то, что этот тип системы может обогреть весь ваш дом, что полезно, если у вас нет центрального кондиционера с прикрепленным к нему обогревателем.
4 типа котлов
Если вы считаете, что ваш дом выиграет от использования бойлера, вы можете выбрать четырех разных типов котлов . Каждая система работает по-своему и предоставляет уникальный набор функций. Вы можете выбрать один из этих котлов, определив, что для вас наиболее важно при выборе агрегата, который может обеспечить ваш дом теплом и горячей водой.
1. Комбинация
Этот тип бойлера может обеспечить дом как горячей водой, так и теплом, что делает его идеальной системой, если вы не хотите использовать другой прибор для обогрева дома. Фантастическое преимущество от использования этого типа бойлера заключается в том, что он не оснащен водонагревателем или резервуаром для воды, что обеспечивает минимальные требования к пространству.При использовании комбинированного котла ваш дом может быть обеспечен горячей водой в неограниченном количестве.
2. Система
Системный котел выполнен с емкостью для горячей воды, но без емкости для холодной воды. Вода направляется непосредственно в системный котел из магистрали, после чего нагревается и эффективно хранится в баллоне. Количество горячей воды, которое вы можете использовать, ограничено размером водонагревателя, поэтому рекомендуется, чтобы вы приобрели системный бойлер, который поставляется с емким водонагревателем .Однако цилиндры большего размера неизменно занимают больше места. Если у вас закончится горячая вода, холодная вода должна пройти процесс нагрева и хранения, прежде чем вы сможете ее использовать.
3. Обычный
Обычный котел состоит из накопителя горячей воды, а также резервуара холодной воды, что означает, что он занимает значительный объем места. Если у вас большой дом, в котором можно использовать несколько кранов одновременно, обычный бойлер может быть идеальным вариантом для вашей собственности.
4. Конденсационный
Конденсационный котел — это не совсем тип котла, а особенность, которой котел может быть оснащен. Конденсационные котлы обычно проектируются таким образом, чтобы они были более энергоэффективными , чем их аналоги, поскольку они могут удерживать тепло, выделяемое из дымоходов. Другие типы котлов также могут быть конденсационными.
Преимущества и недостатки котлов
Основные преимущества, которые дает использование котлов:
Лучшее качество воздуха при использовании в качестве нагревателя
Большинство котлов могут работать без особого шума
Практически нет требования к обслуживанию котлов
Эти системы могут обогревать дом
Основные недостатки покупки котла для дома включают:
Эти системы более дорогие по сравнению с водонагревателями
Утечки относительно обычны
Затраты на установку относительно высокие
Запасные части дорогие
Дополнительные воздуховоды необходимы, если вы хотите обогреть весь дом
Общие сведения о водонагревателях
Водонагреватели — это очень упрощенные системы, которые предназначены для нагрева воды и подачи ее через дом.Стандартные водонагреватели оснащены накопительным баком, способным нагревать и накапливать воду. Это тепло может производиться посредством электричества или газа . Когда вы израсходуете всю горячую воду, холодная вода поступит в резервуар для нагрева.
Когда вы открываете кран, вода по трубам направляется к приборам и приборам по всему дому. Вы можете приобрести водонагреватели различных типов. Если у вас уже есть система кондиционирования воздуха / отопления в вашем доме и вам не нужен водонагреватель, который может работать как домашний обогреватель, водонагреватель может быть вам полезен.
4 типа водонагревателей
Существует четыре распространенных типа водонагревателей , из которых вы можете выбирать, каждый из которых работает по-своему. Эти системы могут работать от электричества, газа или солнечной энергии, что дает вам множество возможностей. Система, которую вы выберете, во многом зависит от типов функций, которые вы предпочитаете.
1. Обычные
Это традиционные обогреватели , оборудованные баком, способным нагревать и накапливать воду, которая в конечном итоге используется в вашем доме. Эти агрегаты могут производить тепло за счет газа или электричества. Как только вода попадает на дно резервуара, она нагревается до определенной температуры. Основная проблема с использованием обычной системы заключается в том, что вы можете использовать только то количество горячей воды, которое хранится в резервуаре. После того, как эта вода будет использована, вам нужно будет подождать, пока холодная вода нагреется.
2. Без резервуара
Как следует из названия, этим водонагревателям не нужен резервуар. Они могут мгновенно нагреть воду, когда через обогреватель проходит газ или электричество.Поскольку эти системы поставляются без резервуара, они не занимают слишком много места. Помимо обеспечения немедленной горячей водой , эти системы полезны, потому что они могут непрерывно подавать горячую воду.
3. Гибрид / тепловой насос
Эти обогреватели забирают тепла от земли и r для нагрева воды, которую вы используете в своем доме. Они энергоэффективны, но не подходят для домов в холодном климате.
4. Солнечная энергия
Эти системы полностью питаются от солнечных тепловых панелей, которые забирают энергию солнца для нагрева холодной воды перед ее использованием в доме.Солнечные водонагреватели идеальны для районов с теплой погодой . Поскольку солнечные обогреватели не требуют использования газа или электричества, они рентабельны и должны помочь вам сэкономить деньги на ежемесячных счетах за электроэнергию.
Преимущества и недостатки водонагревателей
Основные преимущества использования водонагревателей в вашем доме включают:
Эти системы относительно недороги с учетом установки и первоначальных затрат
Обычные водонагреватели доступны во многих различных размерах
Относительно эффективны с точки зрения энергопотребления
Очень безопасны в эксплуатации
Основные недостатки выбора водонагревателя включают:
Эти водонагреватели не могут работать в случае отключения электроэнергии
Любая вода нагреватели с баком имеют ограниченный расход в зависимости от общего размера бака
Относительно медленное время нагрева по сравнению с большинством котлов
Высокие эксплуатационные расходы
Могут иметь место потери лучистого тепла, которые могут тратить более 15 процентов энергии
Выбор между бойлером и водонагревателем
Когда вы Выбирая между бойлером и водонагревателем, следует учитывать несколько факторов. Если вы не хотите иметь дело с хлопотами по обслуживанию системы после ее покупки, возможно, вам лучше всего подойдет бойлер. С другой стороны, водонагреватели могут быть энергоэффективными, что поможет вам сэкономить деньги на ежемесячных счетах за электроэнергию. Водонагреватели также просты в эксплуатации, что позволяет избежать обращения к профессионалу, если водонагреватель не работает должным образом.
Котлы отлично подходят, если вы хотите, чтобы в вашем доме была очень тихая система. Некоторые из этих устройств могут обогревать и снабжать энергией ваш дом, одновременно нагревая воду, что позволяет системе выполнять несколько различных функций.Решение, которое вы примете, во многом зависит от того, что вы хотите от бойлера или водонагревателя. Понимание разницы между этими системами и функциями , которые они имеют, должно помочь вам определить, какая система подходит для вашего дома.
Сравнение котла с печью и водонагревателем
Большинство наших клиентов имеют очень приблизительное представление о том, что такое бойлер и чем он отличается от печи или водонагревателя. Различия между этими тремя определенно могут немного сбить с толку людей, не относящихся к отрасли, потому что бойлер нагревает воду (как водонагреватель) и распределяет тепло по всему дому (как печь).
Для чего нужен котел?
Итак, вот небольшая шпаргалка по котлам, водонагревателям и печам:
В то время как и бойлеры, и водонагреватели нагревают воду в баке, водонагреватель хранит эту воду, когда вам нужно использовать ее в раковине, посудомоечной машине, душе или стиральной машине. Котел на самом деле кипятит (имеет смысл, не так ли?) Воду и проталкивает ее по трубам в вашем доме, чтобы создать лучистое тепло. В большинстве домов в Денвере используются водогрейные котлы, но есть и паровые котлы, которые превращают воду в пар (хотя они здесь менее распространены, компания Sensible Heating and Cooling устанавливает и обслуживает паровые котлы, поэтому звоните нам, если у вас есть какие-либо вопросы. о паровых котлах или иметь один в вашем доме, который требует обслуживания).
Основное различие между печью и бойлером состоит в том, что в печи используется принудительный воздух для обогрева вашего дома, а в бойлере используется горячая вода.
Котел как энергоэффективный выбор
Паровые котлы на самом деле чрезвычайно энергоэффективны, потому что пар плотнее воздуха (поэтому удерживает больше тепла) и легче воды (поэтому его легче перемещать). Но все котлы эффективны, потому что могут заменить и традиционный водонагреватель, и топку — две системы в одной! Горячая вода может передаваться через радиаторы или нагревать воздух в системе принудительного обдува.Вы также можете сжигать в своем котле много разных видов топлива — от кукурузных гранул до древесины и других возобновляемых видов топлива.
Котел более энергоэффективен, потому что это система с обратной связью. Это означает, что вся горячая вода, которая не используется для тепла, возвращается в котел, где ее можно использовать снова.
Многие компании HVAC не предлагают услуги котлов, но Sensible с гордостью предлагает ремонт и настройку котлов. Если у вас возникнут дополнительные вопросы по котлам, мы с радостью на них ответим.Просто свяжитесь с Дэном по телефону 720.876.7166 или dan@sensibleheat.net.
Поиск и устранение неисправностей бойлера
101: Руководство домовладельца
Дома в Центральной Атлантике, в которых используется лучистое тепло, полагаются на постоянную подачу горячей воды для обеспечения комфорта и безопасности в холодную погоду. Неисправности котла — серьезное неудобство, которое может превратить дом в морозильную камеру, пока проблема не будет устранена.
Из-за высокого давления и температуры в котельной системе многие неисправности требуют опыта специалиста по HVAC.Однако есть некоторые проблемы с котлом, которые может решить домовладелец. Прочтите это руководство по устранению неполадок котла, чтобы узнать, сможете ли вы решить проблему самостоятельно или лучше обратиться к профессионалу.
Нет тепла или недостаточно тепла
Есть много причин, по которым котел не обеспечивает тепло. Сначала начните с общих причин и исправлений, таких как термостат и контрольная лампа, и продолжайте советы по поиску и устранению неисправностей котла, как показано ниже.
Термостат — Первое, что нужно проверить при поиске неисправности котла, это настройка термостата.Убедитесь, что термостат находится в режиме «обогрев» и что установленная температура выше комнатной. Если вы используете старый ручной термостат, он должен быть ровным, иначе настройки будут отключены.
Блок предохранителей или монтажная панель — Проверьте блок предохранителей или монтажную панель на предмет перегоревшего предохранителя или сработавшего прерывателя.
Постоянная пилотная лампа — Если котел использует постоянную пилотную лампу, убедитесь, что она горит. Если это не так, вы можете попытаться зажечь его вручную, но неисправность термопары — компонента, который автоматически отключает подачу газа — является частой причиной. Кроме того, воздух из неисправного уплотнения может гасить пилота.
Воспламенитель с горячей поверхностью — Воспламенители с горячей поверхностью обычно служат до пяти лет. Фактически, во время профессионального профилактического обслуживания устройство следует заменять каждые три года, чтобы избежать подобных ситуаций. Это не дорогая деталь, но вам нужно будет позвонить своему специалисту по HVAC, чтобы починить ее.
Циркуляционный насос — Проверьте циркуляционный насос, чтобы убедиться, что он работает. Если насос холодный и вы не чувствуете, что он работает, возможно, перегорел предохранитель.Если насос горячий, неисправность может быть связана с двигателем, насосом или рабочим конденсатором.
Некоторые радиаторы не нагреваются
Вы также можете встретить один или несколько радиаторов, которые не производят тепло, когда остальная часть котельной системы работает нормально. Если вы уверены, что правильно отрегулировали радиаторный клапан для выработки тепла, проблема может заключаться в неисправном циркуляционном насосе или зонном клапане, из-за чего в одни зоны поступает горячая вода, а в другие — нет. Причиной этому также может быть отстой, отложения или коррозия в трубах.
Трубка для замороженного конденсата
Трубка для конденсата направляет конденсат из котельной системы в канализацию, расположенную за пределами дома. Иногда образуется лед и постепенно образуется ледяная плотина внутри трубы. Когда это происходит, конденсат снова попадает в котел, и котел автоматически отключается. Котел не запустится, пока труба не будет очищена. Воспользуйтесь этими советами по оттаиванию:
Если вы не видите скопления льда на конце трубы рядом со сливом, следующим логичным местом скопления льда является изгиб или изгиб.
После того, как вы определились с местом, вы можете выливать ведро за ведром горячей воды на трубу, пока лед не растает. Не используйте кипящую воду, так как она может треснуть трубу.
В качестве альтернативы вы можете обернуть трубку термоупаковкой или грелкой.
Как только лед растает, прочтите руководство котла о том, как сбросить вашу модель.
Странные шумы
Шумы котла довольно распространены, но временами они все же надоедают. Если ваш котел грохочет, значит на теплообменнике образовалась известковая накипь, которую необходимо очистить.После очистки он также будет работать более эффективно. Если ваши трубы издают шум, возможно, в обратных линиях скопилась избыточная вода или в неисправном циркуляционном насосе.
Хотя большинство проблем с шумом не приводят к внезапной остановке нагрева котла, попросите своего специалиста по ОВКВ выявить проблему и устранить проблемы с котлом для повышения эффективности нагрева и увеличения срока службы котла.
Water Leak
Утечка воды должна быть устранена немедленно. Если вода протекает вокруг котла, немедленно позвоните своему специалисту по HVAC.Скопление воды вокруг радиатора может указывать на неисправный предохранительный клапан, неисправный насос или другую проблему. Вы также должны быстро устранить эти утечки, так как они вызывают повреждение плесенью и водой в вашем доме.
Для получения дополнительных экспертных советов по устранению неисправностей котла в вашем доме в Средней Атлантике, свяжитесь с нами в Griffith Energy Services, Inc.
Изображение предоставлено Shutterstock.com
Паровой котел против бойлера с горячей водой
Когда дело доходит до паровой котел против водогрейного котла, принципы работы более или менее одинаковы.И паровые котлы, и водогрейные котлы (также называемые водяными котлами) предполагают нагрев воды и создание пара за счет сжигания топлива. Нагретая вода передается по трубам котла, а создаваемый пар циркулирует по всему помещению с помощью радиаторов.
Хотя в большинстве случаев все работает одинаково, иногда пар, создаваемый в паровых котлах, собирается в отдельных контейнерах. В большинстве случаев сжигаемое топливо, используемое в паровых и гидротехнических котлах, одинаково.
Хотя водогрейные и паровые котлы имеют несколько общих черт, у них есть различия в областях применения. Поскольку паровые котлы более мощные, эти агрегаты обычно используются в промышленных приложениях, где требуется пар или горячая вода. С другой стороны, водогрейные котлы обычно используются только для отопления. Продолжайте читать, чтобы узнать больше об основных различиях между паровыми котлами и водогрейными котлами.
Паровой котел и водогрейный котел
Некоторые из основных различий между водогрейными котлами и паровыми котлами включают точки нагрева, уровень и циркуляцию воды, аксессуары, стоимость, эффективность и безопасность, а также уровни воды и средства управления.
Пункты отопления
Интенсивность закипания воды в водогрейных котлах исключительно мала. В большинстве водогрейных котлов температура нагрева не превышает 180 или 200 градусов по Фаренгейту. Напротив, паровые котлы отличаются очень высокой интенсивностью кипения воды. Эти высокие температуры необходимы для превращения воды в пар. В результате температура нагрева паровых котлов выше, примерно на 212 градусов по Фаренгейту.
Циркуляция воды и уровни
В то время как водяные котлы или водогрейные котлы должны постоянно полностью заполняться водой, паровые котлы не имеют подобных или одинаковых требований.В паровых котлах естественное расширение пара вызывает заполнение труб. С другой стороны, водогрейные котлы должны иметь электрический насос для циркуляции горячей воды.
Принадлежности
В большинстве случаев паровой котел не требует дополнительных принадлежностей. Напротив, водогрейный котел обычно требует расширительного бака, циркуляционного насоса и обратного клапана потока. Самое главное, для водогрейного котла потребуется моторизованный насос.
Стоимость внедрения
Стоимость парового котла и водогрейного котла примерно одинакова.Вариации стоимости обычно зависят от типа требуемого топлива, такого как нефть или газ.
Безопасность и эффективность
По сравнению с паровыми котлами водогрейные котлы традиционно более безопасны. При этом КПД паровых котлов традиционно ниже, чем у водогрейных. Причина этой разницы заключается в том, что в паровых котлах не используются мотопомпы для улучшения циркуляции. Самое главное, что эффективность агрегата будет во многом зависеть от производителя парового котла или водогрейного котла.
Уровни воды и элементы управления
Как упоминалось ранее, водогрейные котлы требуют очень высокого уровня воды или до верха водяной рубашки. Напротив, у паровых котлов есть уровни воды под верхней частью рубашки, чтобы обеспечить образование пара. Паровые котлы имеют конструкцию со смотровым окном и поплавковым клапаном. Эти механизмы автоматически регулируют количество воды.
Радиаторы распределяют пар по всему объекту, и пар возвращается обратно в котел под действием силы тяжести.В результате паровой котел продолжает повторять этот цикл без какой-либо арматуры или специальных устройств управления, таких как автоматические воздуховыпускные устройства, обратные клапаны потока или циркуляторы.
С другой стороны, для работы водогрейных котлов требуется несколько принадлежностей и приспособлений. Эти устройства имеют уникальное устройство для регулирования температуры, называемое аквастатом, которое удовлетворяет двум основным требованиям:
Управляет рабочей температурой котла
Действует как трансформатор низкого напряжения, а также как реле для управления циркуляционным насосом
Некоторым водогрейным котлам требуется более одного циркуляционного насоса, что требует дополнительных реле или многофункциональной панели управления.Другие элементы управления, необходимые для водогрейных котлов, включают:
Регулятор давления воды
Предохранитель обратного потока или обратный клапан для предотвращения повторной миграции котловой воды
Предохранительный клапан температуры-давления используется для обеспечения того, чтобы давление и температура находились в допустимых пределах.
Расширительный бак используется для облегчения сжатия и расширения воды.
Ручные или автоматические воздухоотводчики необходимы из-за непрактичности герметизации системы отопления.
Коррозия и образование накипи
Для водогрейных и паровых котлов могут потребоваться различные методы обработки воды, но паровые котлы должны иметь водоподготовку для предотвращения образования коррозии и накипи. Один из наиболее распространенных методов — продувка снизу.
Для водогрейных котлов образование накипи не является распространенной проблемой. Тем не менее, у водогрейных котлов все еще могут быть проблемы, связанные с коррозией. Обычно это решается добавлением химикатов, поглощающих кислород.
Свяжитесь с Applied Technologies of New York
Ищете ли вы паровой котел или водогрейный котел, Applied Technologies of New York удовлетворит ваши потребности. Мы являемся представителем ведущих производителей котлов в мире.
Наши технические специалисты и инженеры по продажам, прошедшие обучение на заводе, проведут интуитивно понятную оценку потребностей и помогут выбрать лучший котел для вашего предприятия. Мы обеспечиваем квалифицированные продажи и поддержку по телефону:
Свяжитесь с Applied Technologies of New York сегодня, чтобы записаться на прием.
Водогрейный котел Первичное вторичное отопление 5 зон Накопительный бак горячей воды
Это пример использования газового котла для производства воды разной температуры для 5 зон (высокие / низкие температуры) плюс зона для бака косвенной горячей воды.
Вы заметите, что в этом примере есть 3 возможных температуры для зон нагрева. Есть 3 зоны высокой температуры, которые могут питать радиаторы или конвекторы плинтуса при любой установленной температуре котловой воды.Есть 2 зоны для заданной температуры, которые можно использовать для зон лучистого нагрева Pex при разной температуре воды.
Это только пример. Фактические макеты варьируются от работы к работе.
Список материалов, необходимых для такого проекта (щелкните ссылку ниже, чтобы приобрести продукт и просмотреть дополнительную информацию)
Сторона водяного обогрева (обшивка)
Количество 1 — Газовый или электрический отопительный котел
Количество 1 — Резервуар косвенного хранения
Количество 2 — Смесительные клапаны для систем водяного отопления
Количество от 5 до 7 — шаровые краны для стороны водяного отопления
Количество от 5 до 7 — Сливные и шланговые патрубки котла
Количество 1 — датчики температуры, манометры и тройники
Количество 1 — чугунный насос (для первичного насоса — требуется только в том случае, если в котле нет системного насоса)
Количество 1 — Фланцы насоса (для стороны первичного контура и наиболее вероятно от 1 до 1 1/4 дюйма)
, количество 1 — Webstone ProPal Series 5865 Тройник продувки первичного вторичного контура
Количество 1 — Расширительный бак гидравлического отопления (необходим только в том случае, если в котле нет бака)
Количество 5 — чугунный насос (для вторичного контура — количество насосов зависит от системы)
Количество 5 — Фланцы насоса (для стороны вторичного контура и, скорее всего, 3/4 дюйма)
Количество 5 — Смесительные клапаны для систем водяного отопления
Qunatity 1+ — Реле переключения гидравлического циркулятора
Количество 5+ — Термостаты водяного отопления и датчики пола
Количество 1 — Гидравлические предохранители обратного потока и комбинированные клапаны автозаполнения
Количество 1 — Гидравлические воздухоотделители, воздухоотделители, воздухозаборники и грязеуловители
Количество 1 — Гидравлические предохранительные клапаны котла и предохранительные клапаны водонагревателя
Количество 1 — Обратные клапаны Taco Flo
Сторона водяного отопления (распределение)
Quantity X — Трубки Hydronic Radiant Heat Pex (в зависимости от системы)
Quantity X — Гидравлические радиаторы и конвекторы (в зависимости от системы)
X = различное количество необходимого продукта — в зависимости от фактической системы
.
No related posts.
