Виды кранов для радиаторов отопления | Блог

Назначение, функции, требования.

Автоматическая арматура для радиаторов.

Механическая арматура для радиаторов.

Запорная арматура – шаровые краны..

Вентили для терморегуляции.

Балансирующие вентили.

Краны для удаления воздуха.

Узлы нижнего подключения радиаторов.

Критерии выбора.

Влияние на выбор системы отопления: городская или индивидуальная.

Правила монтажа.

Назначение, функции, требования

Радиаторная арматура служит непосредственно для достижения более высокого качества отопления и энергосбережения.

Благодаря автоматическому терморегулированию экономится до 20% тепловой энергии, что снижает затраты на оплату тепла. Улучшается качество воздуха в помещении, поддерживается комфортная температура.


Разновидности

Краны для подключения радиаторов классифицируются на три вида:

1. Автоматические, например, с термоголовкой:

• терморегуляторы;
• термоголовка.

2. Механические, такие как шаровые или вентильные:

• клапан вентильный регулировочный типа SVRS;
• клапан вентильный регулировочный типа SVR;
• вентиль запорно-балансировочный типа SVL.

3. Узлы нижнего подключения для радиатора:

• Н-образные, для двухтрубной системы;
• Н-образные с регулируемым байпасом универсальные;
• одинарные узлы.



Автоматическая арматура для радиаторов

Радиаторные терморегуляторы служат в качестве регулирующего устройства. Основа прибора – термоголовка (термостатический элемент) и терморегулирующий клапан.

Термоголовка состоит из температурного датчика, контроллера, привода исполнительного механизма.

Термоголовка устанавливается на терморегулирующий клапан и настраивается на нужную температуру. Элемент состоит из заполненного термочувствительной жидкостью сильфона, который воспринимает понижение температуры в комнате. За счет расширения элемента при увеличении температуры перемещается шток и нажимной цилиндр, они давят на золотник терморегулятора и уменьшают поток. В обратном порядке происходит повышение температуры.

Механическая арматура для радиаторов

К механической арматуре относятся все краны, клапаны и узлы, которыми управляют вручную.

Запорная арматура – шаровые краны

Шаровый кран в системе отопления служит только для перекрытия потока при замене радиатора.

Вентили для терморегуляции

Ручной терморегулирующий вентиль типа SVRS. Этот элемент арматуры – альтернатива автоматическому терморегулятору. Используется, когда не хочется усложнять жизнь в квартире применением автоматики, которая требует дополнительного ухода.  Пригоден для двухтрубных и однотрубных систем отопления. Особенность – наличие неподъемного шпинделя. Это означает, что регулировка производится внутри рукоятки. Надежность обеспечена движением золотника по типу «металл в металл». Шток герметизирован тремя кольцевыми уплотнениями.

Ручной вентильный терморегулирующий клапан SVR. Рукоятка вращается вместе со штоком, который поднимается или опускается, закрывая клапан, представляющий собой золотник, тип которого называется «металл в металле» с отсутствием каких-либо прокладок. Герметичность штока обеспечена кольцевым уплотнением. Вентиль отключает радиатор от системы полностью.

Балансирующие вентили




Запорно-балансировочный клапан для радиаторов типа SVL. Вентилем можно как перекрыть поступление теплоносителя в радиатор, так и использовать его для регулировки. Он нужен в случае, если в батарею врезан обычный ручной вентиль без балансирующих устройств. Работает по принципу уплотнения золотника «металл в металл», но дополнительно применяется уплотнительная прокладка.



Краны для удаления воздуха

Это кран Маевского или автоматический элемент в конструкции радиатора. Краны на батарее для стравливания воздуха устанавливаются на заводе. Отдельно они продаются только для замены неисправного элемента или в случае создания индивидуального отопления самостоятельно.

Узлы нижнего подключения радиаторов

Эти элементы арматуры нужны, когда радиатор подключается правым нижним способом. Бывают Н-исполнения и одинарные. В конструкции устройств имеется встроенный внутрь шаровый запорный кран. С его торца выполнен специальный шлиц под короткую отвертку, монету или любой другой плоский предмет.

Для отключения радиатора от сети без его опорожнения предусмотрен Н-образный узел с шаровыми кранами. Ниже их расположена регулируемая перемычка, которая называется байпас, необходимая для однотрубной системы отопления.

Критерии выбора




Условие выбора зависят от типа отопительной системы, от конструктивных особенностей детали, материала и ее функциональности.

Влияние на выбор системы отопления: городская или индивидуальная

Централизованное или городское отопление требует соблюдения двух важных условий: надежности и ремонтопригодности.

Поэтому для радиаторов не рекомендуется применять краны в пластиковом корпусе.

Обращаем внимание на материал. Лучший вариант для центрального отопления – металлические краны из стойких к химическому воздействию сплавов: латуни или бронзы. Если это будет силумин, то кран быстро выйдет из строя.

Для справки: силумин намного легче, чем латунь.

Арматура должна быть обслуживаемой, то есть разборной, с трехчетвертной стандартной резьбой для соединения, так как вентильный кран с сальником может потребовать частой профилактики.

Для справки. Лучше всего выбирать кран без сальника с конусной проточкой, у него стандартные резьбы и можно поставить взаимозаменяемую конусную «американку».

На автономном отоплении допускается использовать любую арматуру. Это связано с тем, что в систему закачан теплоноситель с более щадящей средой. Давление 1,5 атм., что намного ниже, чем в городской отопительной системе.

Выбираем шаровый кран. В этом случае запорный элемент – шар также должен быть латунным. Проверить это легко магнитом. Для проверки штока можно попросить продавца открутить гайку на штоке и проверить его магнитом. Стальной материал не гарантирует долговечность, так как подвержен коррозии.

Обращаем внимание на наличие самоподтягивающей прокладку гайки. Если гайки нет, ревизию крану сделать невозможно.

Терморегулирующие клапаны типа SVRS и SVR выбираются для двухтрубной системы, руководствуясь диаметром патрубка радиатора, обычно – 15 мм. Для однотрубной системы выбирают клапан диаметром 20 мм. обязательно должен быть байпас диаметром 15 мм, который устанавливается между подающей и обратной подводками радиатора.

Балансирующий вентиль типа SVL работает только в двухтрубной системе.

Н-образный узел угловой или прямой для нижнего подключения зависит от места расположения.

Правила монтажа

Одно из важных правил монтажа радиаторной арматуры: работать можно только рожковым ключом, применять газовый ключ категорически запрещено.

Важно. При выборе запорной арматуры обращаем внимание:

• на наличие стандартной резьбы: краны должны быть взаимозаменяемые;
• кран должен разбираться для ремонта;
• проток должен быть одинаковым с протоком в трубопроводе.

Термоголовка – монтаж производится в месте, где потоку окружающего воздуха ничего не мешает: ни защитные экраны, ни плотные шторы. Настройка терморегулятора подробно описана в инструкциях.

Клапаны SVR и SVRS устанавливают на входе в радиатор. При этом смотрят, чтобы стрелка на его корпусе совпадала с направлением движения теплоносителя.

Балансировочный клапан SVL устанавливается в отверстие пробки радиатора со стороны выхода теплоносителя для отключения радиатора со стороны «обратки».

Настройка нижних Н-образных узлов заводская – полностью открыта.




Поделиться:

Запорный кран для радиатора. Особенности шаровых вентильных клапанов с термостатом ☛ Советы Строителей На DomoStr0y.ru

Содержание

• Зачем нужны краны
• Виды кранов
• Схема обвязки
• Что в итоге

В современных системах отопления при подключении радиаторов обязательно устанавливают запорные и регулировочные краны. Как правило, они выполняют одновременно несколько функций. В данной статье мы рассмотрим, какая запорная арматура для радиаторов отопления обычно применяется, а также ознакомимся с ее функциями.

Вентиль для батареи отопления

Зачем нужны краны

В первую очередь следует сказать, что в народе принято называть краном любое устройство для управления потоком жидкости, которое имеет рукоятку. Технически же правильней называть краны запорной арматурой.

Причем последняя позволяет лишь полностью перекрывать или открывать поток теплоносителя, но не регулировать его поток. Для регулирования же используются вентили и клапаны.

Как правило, на входе в радиатор устанавливают именно регулирующую арматуру, которая выполняет следующие функции:

• Позволяет отключить батарею, что может потребоваться по разным причинам.
• Позволяет перекрыть теплоноситель для промывки прибора или ревизии.
• В ручном или автоматическом режиме регулирует поток теплоносителя и тем самым температуру радиатора.

Следует учитывать, что разные типы арматуры могут обладать разными функциями. Ниже ознакомимся с особенностями и устройством всех типов кранов, которые применяют совместно с радиаторами системы отопления.

Схема устройства шарового крана

Виды кранов

Шаровый

Шаровые краны в последнее время пользуются большой популярностью, так как имеют предельно простое устройство, чем обусловлен долгий срок их службы. Кроме того, они удобные в использовании, так как для перекрытия потока нужно лишь повернуть ручку на 90 градусов.

Запорный механизм данного устройства выполнен в виде шара со сквозным отверстием. Для перекрытия прохода шар следует повернуть отверстием перпендикулярно корпусу.

Управление шаровым краном осуществляется рукояткой, которая соединена с шаром при помощи штока. Для герметичности механизма используются два эластичных кольца, которые плотно прилегают к шару.

Корпус шарового устройства может быть выполнен из латуни, алюминия или полипропилена. Пластиковые краны устанавливают совместно с пластиковыми трубами для системы отопления.

Обратите внимание!Все существующие виды кранов для радиаторов бывают прямыми и угловыми.Радиаторный прямой запорный клапан обычно устанавливают при боковом подключении, когда трубы подводятся к батарее на уровне входа и выхода.Если же трубы подводятся снизу, к примеру, из пола, целесообразней использовать угловую арматуру.

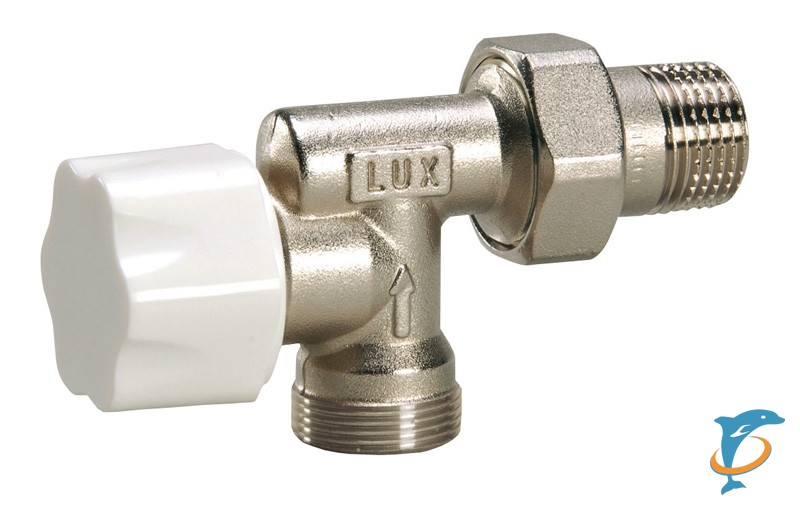

На фото – угловой вентиль

Следует отметить, что данная арматура обладает следующими недостатками:

• Чувствительность к примесям в теплоносителе. Поэтому при использовании воды желательно устанавливать фильтры.
• Не предназначена для плавного регулирования потока. Если ее использовать для данных целей, то механизм быстрой выйдет из строя.

Поэтому шаровые краны устанавливают чаще на обратке для полного перекрытия потока теплоносителя.

Совет!Чтобы облегчить процесс подключения крана к батарее, следует приобретать арматуру с соединением типа «американка».

Устройство вентиля

Вентиль

Ручной вентиль или ручной радиаторный запорный клапан представляет собой конструкцию, внутри которой направление потока теплоносителя изменяется дважды. Запорным элементом в таких вентилях служит шток с эластичной прокладкой. Положением штока управляется червячным механизмом с ручкой.

Когда прокладка плотно прижата к седлу, проход теплоносителя закрыт. Если плавно вращать ручку, прокладка будет постепенно приоткрывать проход. Достоинством данной конструкции является возможность не только полностью перекрывать поток теплоносителя, но и регулировать его интенсивность.

Однако, следует учитывать, что резиновая прокладка довольно быстро приходит в негодность, в результате чего не герметично перекрывает поток. Данная проблема решается заменой прокладки, что несложно выполнить своими руками.

Совет!Чтобы периодически не возвращаться к ремонту вентиля, можно установить керамическую кран-буксу.Срок ее службы гораздо выше, чем обычной конструкции со штоком.

Клапан с термостатом для радиатора

Запорный клапан с термостатом

Запорный клапан для радиатора отопления с термостатом позволяет регулировать интенсивность потока теплоносителя в автоматическом режиме. Данное устройство еще называют термовентилем или термоклапаном.

Устройство запорного клапана для радиатора данного типа относительно простое.

Его запорный механизм состоит из следующих элементов:

• Металлического корпуса с проходным отверстием и седлом.
• Эластичного конуса.

Устройство клапана с терморегулятором

В процессе работы устройства конус опускается и поднимается, в результате чего меняется количество проходимого теплоносителя.

За положение конуса в седле отвечает термоголовка (термоэлемент), которая состоит из следующих элементов:

• Цилиндра (сильфона).
• Теплового агента – жидкость или газ, заполняющий сильфон. Тепловой агент сильно меняет свой объем в результате изменения температуры окружающей среды.
• Поршень – с одной стороны соединен с цилиндром, а с другой – с конусом.

Под действием температуры тепловой агент сжимается или увеличивается в объеме, чем приводит в движение поршень, который в свою очередь через шток изменяет положение конуса. Термоголовка позволяет регулировать температуру, при которой клапан полностью перекрывает воду.

Следует отметить, что терморегуляторы бывают двух типов:

• Механические,
• Электронные.

Электронная модель термоклапана

Последние обычно снабжены дисплеем и датчиком, который отображает температуру воздуха. Такие устройства позволяют задавать температурные режимы работы запорного клапана в разное время суток или даже дни недели.

К примеру, в период с девяти утра до пяти вечера, когда все домочадцы расходятся, можно установить более низкое значение температуры, а после пяти радиатор будет разогреваться до более высоких значений и лучше прогревать помещение. Цена таких устройств, конечно, довольно высокая.

Совет!В пределах одной комнаты необязательно устанавливать термостаты на каждый радиатор отопления.Достаточно установить устройство на один или несколько тепловых приборов, суммарная отдача тепла которых превышает 50 процентов от общей.

Схема обвязки батареи отопления

Схема обвязки

Как правило, в современных системах отопления схема подключения батарей (обвязка) выглядит следующим образом:

• Между входной трубой и батареей устанавливается регулирующий клапан – это может быть ручной вентиль или клапан с термостатом.
• Между выходной трубой и радиатором устанавливается шаровый кран.
• Перед входной и выходной запорной арматурой устанавливается байпас (перемычка), который позволяет теплоносителю при необходимости проходить в обход батареи. Перемычка устанавливается при последовательном подключении радиаторов.

Как правило, посередине перемычки врезают шаровый кран.

Совет!На выходе лучше устанавливать запорную арматуру со сливным штуцером.

Что в итоге?

Для радиаторов отопления могут использоваться разные виды запорной арматуры. Причем каждый вид обладает разными функциями. Поэтому на входе и выходе батареи чаще всего устанавливают разные типы кранов.

Руководство покупателя по радиаторным клапанам

Вы когда-нибудь задавались вопросом: «Какие радиаторные клапаны мне нужны?» или подумал: «Какой тип радиаторных клапанов лучше всего подходит для моего радиатора?»

В нашем полезном руководстве вы найдете ответы, которые ищете.

Клапаны радиаторов играют ключевую роль в работе радиаторов и полотенцесушителей. Они контролируют поток воды в трубах и обеспечивают эффективный и действенный прогрев радиатора. Это обеспечит теплое и комфортное пространство для вас и вашей семьи.

Однако не все радиаторные клапаны одинаковы. И не каждый клапан совместим со всеми радиаторами или полотенцесушителями.

Некоторые клапаны просто не подходят к определенным приборам. Другие недоступны для использования с определенными моделями из-за их конструкции, формы и размера.

В этом полезном руководстве по вентилям радиаторов представлен обзор различных типов вентилей. Также будет объяснено, как их можно использовать. Вы должны лучше понять, какие радиаторные клапаны вам нужны для вашего устройства и почему.

Поиск впускного отверстия клапана радиатора

Определение положения впускных отверстий клапана — относительно простая задача. Обычно это определяется типом конструкции радиатора или полотенцесушителя.

Например, у полотенцесушителей входное отверстие обычно располагается под прибором.

В этом случае, если трубы вашего центрального отопления выходят из стены, очевидным выбором будут угловые радиаторные вентили. Они позволят вам подключить горизонтальный трубопровод к входному отверстию клапана полотенцесушителя.

Стандартные радиаторы, такие как однопанельные и двухпанельные конвекторы, обычно имеют боковые входы. Опять же, они обычно расположены в самом низу радиатора. На самом деле они обычно предлагают только горизонтальный доступ сбоку. Вполне вероятно, что вам снова потребуются угловые радиаторные клапаны, чтобы обеспечить соединение трубопроводов и впускных отверстий.

Различные современные конструкции радиаторов имеют впускные патрубки среднего соединительного клапана. Как следует из их прозвища, они расположены у подножия радиатора в центре. Популярные в европейских домах, эти радиаторы предлагают отличное средство для максимального увеличения площади стен и пола. Это делает их идеальным вариантом для гардеробных и ванных комнат.

Наконец, некоторые радиаторы питаются от труб, выходящих из пола. В редких случаях они также могут иметь входные отверстия сзади, а не сбоку. Прямые клапаны обычно являются лучшим вариантом для радиаторов такого типа.

По сути, вы не ошибетесь, если будете следовать следующим основным рекомендациям:

Сквозь стену (трубопровод) с…

Нижние впускные патрубки – угловой радиаторный клапан

Боковые входные патрубки – угловой радиаторный клапан

Средние впускные патрубки – Н-образный клапан

Сквозь пол (трубопровод) с…

Нижние впускные патрубки – Прямой радиаторный клапан

Боковые впускные патрубки – Угловой радиаторный клапан ?

Клапаны радиатора часто забывают при покупке нового радиатора или полотенцесушителя. Это распространенная и легко допускаемая ошибка.

На рынке представлено множество различных конструкций клапанов. И, например, если вы начинаете полный ремонт ванной комнаты, они составляют лишь небольшой элемент гораздо более крупного проекта.

Но мы можем помочь вам выбрать правильный клапан. Читайте дальше, пока мы изучаем нюансы нескольких типов доступных клапанов. Мы обязательно поможем вам расшифровать лучший вариант для ваших нужд.

Какие типы радиаторных клапанов предлагаются?

Во-первых, вам нужно знать, какие из прямых, угловых или Н-образных радиаторных клапанов соответствуют вашим потребностям.

В Америке большинство радиаторов имеют нижние соединения на противоположных концах. Проще говоря, вода входит и выходит из радиатора с обоих концов снизу.

В зависимости от того, где находится ваш трубопровод — из стены, из пола и т. д. — вы сможете решить, какой тип клапана лучше всего соответствует вашим требованиям. Для этого вам нужно понять различия между каждым видом.

Угловые радиаторные клапаны

Самый популярный тип клапана на американском рынке. Неудивительно, что угловые радиаторные клапаны соединяют трубы центрального отопления с вашим радиатором под «углом». Обычно 90 градусов или около того.

Угловые радиаторные вентили лучше всего подходят для мест, где трубопровод выходит из стены или из-под половиц. Это с учетом того, что вам потребуется угол, чтобы вы могли вставить трубы во входное соединение.

Эти клапаны всегда будут популярны благодаря аккуратному внешнему виду, скрывающему трубопроводы. Это делает их идеальными для минималистских инсталляций.

Прямые радиаторные клапаны

С прямыми радиаторными клапанами вода течет «прямо». Он не транспортируется и не распределяется под углом.

Клапан этого типа не имеет закруглений или изгибов. Они, как правило, предлагают горизонтальное соединение с полом. Таким образом, они являются идеальным вариантом, если ваш трубопровод проходит вдоль стены и прямо к радиатору или выходит прямо из пола.

Радиаторные клапаны H-Block

H-образные клапаны совместимы с радиаторами среднего подключения. Например, наша потрясающая коллекция радиаторов Aurora хорошо подходит для этого типа клапана. Они помогают максимально использовать пространство, окружающее выбранное вами решение для отопления.

Они избавляют от необходимости оставлять место по обе стороны от радиатора или полотенцесушителя. Эта площадь обычно требуется для размещения клапанов.

Клапан этого типа намного проще устанавливать, снимать и заменять по сравнению с угловыми и прямыми клапанами. Они привнесут стиль и практичность в ваш дом.

Угловые радиаторные клапаны

Угловые радиаторные клапаны иногда называют плоскими передними клапанами. Обычно их выбирают из эстетических соображений.

В отличие от угловых клапанов, угловой клапан не так далеко отходит от основания радиатора. Следовательно, у вас еще меньше шансов избежать случайного контакта с клапаном. Таким образом, риск возможных травм значительно снижается.

На самом деле, вы полностью устраняете этот риск, так как верхняя часть клапана направлена ​​внутрь и параллельно стене. Однако вам нужно быть немного осторожным, выбирая этот тип клапана. В зависимости от расположения вашего радиатора, его регулировка может оказаться более сложной, чем с угловым клапаном.

Различные типы прямых и угловых клапанов

Доступны два основных типа радиаторных клапанов: ручные и термостатические варианты. Для абсолютного спокойствия в отношении безопасности жизнеспособной альтернативой является запорный клапан.

Глядя на… Ручные радиаторные клапаны

Ручные радиаторные клапаны, вероятно, являются наиболее популярным типом, который можно найти в американских домах. Они работают во многом аналогично крану.

Ручные клапаны включены, чтобы вода могла попасть в радиатор. Его можно снова отключить, как только он нагреется до желаемой температуры.

Однако при работе с ручными клапанами следует помнить одну важную вещь. Хотя они просты в использовании и обслуживании, они требуют пристального внимания. Они должны быть отключены всякий раз, когда это необходимо, чтобы гарантировать, что ваши затраты на электроэнергию не растут по спирали.

Вы можете найти прямые и угловые ручные клапаны в широком ассортименте традиционных и современных конструкций.

Глядя на… Термостатические радиаторные клапаны

Термостатические радиаторные клапаны очень продуманно спроектированы. Они позволяют пользователю точно контролировать температуру простым поворотом ручки. Они могут ограничивать уровень потребления энергии, тем самым сокращая ваши счета за отопление.

Эти клапаны измеряют температуру в помещении перед соответствующим изменением тепловой мощности радиатора или полотенцесушителя.

Как только комнатная температура достигнет желаемого уровня, клапан закроется, чтобы остановить поток воды и предотвратить дальнейшее нагревание радиатора. Этот механизм гарантирует, что ваша комната не будет нагреваться до более высокой температуры, чем требуется. Он также позволяет индивидуально обогревать помещения. Следовательно, менее посещаемое помещение может обходиться при более низкой температуре, чем помещение, которое используется более регулярно.

Подобно ручным клапанам, термостатические клапаны поставляются в угловом и прямом исполнении. Доступны различные стили, которые можно сочетать с любым декором.

Взгляд на… запорные клапаны

Этот тип клапана обычно закрыт пластиковой крышкой.

Запорные клапаны точно контролируют уровень воды, вытекающей из радиатора в обратный трубопровод.

Вы можете «сбалансировать» радиатор с помощью запорных клапанов. Они обеспечивают равномерное распределение воды в системе по всему дому. Это заставит ваши радиаторы нагреваться одновременно, что приведет к более эффективной форме отопления дома.

Клапан радиатора какого размера мне нужен?

При обсуждении размеров клапанов радиатора я не имею в виду, насколько большими они будут выглядеть. Это будет определяться вашими личными предпочтениями и тем, как вы хотите, чтобы ваш радиатор выглядел. Напротив, я говорю о размере фурнитуры. т. е. насколько широки соединения и максимально близкие размеры вашей трубопроводной системы.

Скорее всего, вы встретите трубы диаметром ½ дюйма в Америке, так как они наиболее распространены на этой территории. Однако на рынке есть множество клапанов других размеров, от 0,3 до 1,2 дюйма.

Существует широкий ассортимент соединителей и адаптеров, совместимых с трубопроводами такого размера. Но желательно определить точный размер ваших труб, прежде чем покупать радиатор и/или сопутствующие клапаны.

Клапаны радиатора какого типа представлены на рынке?

Hudson Reed USA гордится тем, что предлагает широкий выбор современных и традиционных радиаторов. Наш выбор клапанов также впечатляет.

Нет особого смысла модернизировать дом, установив новый радиатор, если вы собираетесь использовать существующие вентили. Стоит «пройти дистанцию» и инвестировать в некоторые совершенно новые клапаны.

Итак, выберите радиаторы и измерьте трубопровод. Выбирайте между термостатическими радиаторными клапанами и ручными вариантами. И ТОГДА вы можете подумать о том, какой тип радиаторного клапана (ов) выбрать.

Мы предлагаем большой выбор современных и традиционных клапанов. Вы можете быть уверены, что найдете идеальный вариант для любого типа установки радиатора.

Ниже приведены несколько примеров стильных и практичных радиаторных клапанов, которые можно найти на нашем веб-сайте:

Набор термостатических клапанов радиатора из античной латуни

Этот набор выполнен в традиционном стиле. Он предлагает идеальное средство для улучшения винтажного радиатора, такого как любой компонент из линейки Regent.

Hudson Reed Минималистские хромированные ручные угловые клапаны радиатора (пара)

Эта угловая пара хромированных клапанов придаст привлекательный вид радиатору или вешалке для полотенец. Он наверняка хорошо сочетается как с современными, так и с традиционными моделями.

Хромированный радиаторный клапан Hudson Reed с прямым Н-образным блоком

Этот Н-образный клапан специально разработан для радиаторов среднего подключения и полотенцесушителей. Он умело скрывает трубопроводы, обеспечивая аккуратный и обтекаемый вид отопления дома.

Радиаторные клапаны: основные моменты, которые необходимо учитывать

Учитывая развитие технологии «умный дом», вам, возможно, не понадобятся термостатические радиаторные клапаны для вашего дома. Их можно рассматривать как устаревшие, если они расположены рядом с современной фурнитурой и приспособлениями.

Если вы выберете термостатический вентиль радиатора, не забывайте проверять его не реже одного раза в год. Вы должны убедиться, что они работают должным образом и помогают вам получить максимальную отдачу от ваших дизайнерских радиаторов. Люди, как правило, оставляют свои клапаны после установки, предполагая, что они работают правильно. Это может привести к большим проблемам, когда вы поймете, что они не работают должным образом.

Чтобы убедиться, что они работают правильно, вам также необходимо проверить правильность балансировки вашей системы центрального отопления. Когда-то этот процесс балансировки системы был обычным явлением. Отчасти из-за появления TRV это больше не рассматривается как императивная практика.

Радиаторные вентили будущего

Решения по отоплению «умного дома» становятся все более популярными во всем мире. Они обязательно будут продолжать делать это на протяжении всего 201 года и в будущем. Возможно, скоро вы даже увидите некоторых здесь, в Hudson Reed USA!

Технологии постоянно развиваются, поэтому кто знает, какую конструкцию автоматизированного радиатора мы обсудим к концу года.

В настоящее время на рынке можно найти электрические радиаторные клапаны, если хорошо поискать. Но подавляющее большинство требует установки с полноценной системой термостата умного дома.

Скорее всего, интеллектуальные термостаты будут занимать большую часть рынка домашнего отопления. Bluetooth-соединение и мобильное управление — это всего лишь две инновации, которые могут изменить правила игры. Оба сейчас очень горячие.

Такие разработки представляют собой следующий шаг к полностью автоматизированному отоплению дома. И вы, вероятно, увидите больше таких клапанов в ближайшие годы.

А пока я надеюсь, что это руководство рассказало вам все, что вам нужно знать о радиаторных клапанах. Вы должны знать все, что вам нужно, чтобы принять обоснованное решение о том, какой тип лучше выбрать для вашего дома.

Как заменить клапаны радиатора

Клапаны радиатора контролируют поток воды через радиатор из вашего котла. Поэтому, когда они неисправны, они могут испортить отопление в этой комнате и, возможно, во всей вашей системе отопления.

Если вы не знаете, как заменить вентиль радиатора, эта статья расскажет вам о каждом шаге. Если он сломан, неисправен или нуждается в замене новым термостатическим клапаном, читайте дальше, чтобы получить ответы на свои вопросы.

Для чего нужны два клапана на радиаторе?

Радиаторные клапаны используются для контроля температуры, действуя как краны для воды, поступающей в радиатор. Как правило, у вас будет два клапана: один называется «регулирующим клапаном», который используется для включения и выключения радиатора путем ограничения количества воды, поступающей в радиатор, а другой называется «запорным клапаном», чтобы сбалансировать вашу систему, контролируя количество тепла, отдаваемое радиатором.

Как диагностировать поврежденный клапан радиатора

Есть несколько явных признаков того, что клапан радиатора может нуждаться в ремонте или замене:

• Заклинивший клапан радиатора
• Негерметичный клапан радиатора
• Ваш радиатор не нагревается должным образом — либо на нем есть холодные участки, либо он весь холодный
• Поворот нижних клапанов не влияет на количество тепла, поступающего от вашего радиатора

Если ваш радиатор не нагревается эффективно или на нем есть холодные пятна, вам следует сначала проверить, не нужно ли прокачать его. Перейдите к нашему удобному руководству по прокачке радиаторов и следуйте инструкциям, а затем снова проверьте свой радиатор. Если все в порядке, то замена клапана радиатора не требуется.

Как работает вентиль радиатора?

Если вы выполнили шаги по прокачке радиатора, но это все еще не устранило проблему, и все остальные ваши радиаторы работают нормально, пришло время отремонтировать клапан радиатора.

Способ устранения этой проблемы зависит от того, какой тип радиаторного клапана у вас есть. Существует три разных типа радиаторных клапанов:

• Термостатический радиаторный клапан (TRV)
  Большинство современных радиаторов имеют TRV. У него есть циферблат с настройками, которые позволяют регулировать температуру от «*» (выкл.) до 1 (около 10°C) до 5 (около 23°C).
• Ручной клапан
  Это более простая версия современного TRV, обычно используемая в старых системах отопления. Его единственные настройки включают/открывают и выключают/закрывают.
• Запорный клапан
  Этот клапан обычно находится на стороне радиатора, противоположной вашему TRV или ручному клапану. На нем есть пластиковая крышка меньшего размера, которую вы можете снять и использовать гаечный ключ, чтобы открыть или закрыть клапан. Вам редко нужно использовать запорный клапан.

Термостатический радиаторный клапан (TRV)

TRV позволяют лучше контролировать температуру в отдельных комнатах, а это означает, что вы можете экономить энергию в комнатах, которые вы не используете так много. Термостатические радиаторные клапаны используют датчик температуры воздуха для автоматического регулирования потока горячей воды в ваш радиатор, поэтому она остается на температуре, установленной на циферблате. Если для него установлено значение «*» или «выключено», радиатор не будет нагреваться, но будет пропускать достаточно тепла, чтобы трубы не замерзали зимой.

TRV состоит из «головной» части и «корпусной» части. Если температура упадет ниже или поднимется выше, чем выбранная вами настройка, чувствительная к температуре капсула внутри головки TRV либо расширится, либо сожмется, автоматически вытягивая или вдавливая штифт в корпусе клапана. Это позволяет клапану либо открываться, либо закрываться, пропуская больше горячей воды в радиатор, чтобы он мог нагреться, или уменьшая, чтобы он остыл. Умно, да?

Капсулы в TRV работают с помощью металлической пружины, заполненной воском или жидкостью. Жидкостный тип считается наиболее надежным при регулировке температуры, поскольку жидкость более чувствительна к колебаниям температуры. Воск, как правило, медленнее, поэтому дешевле.

Заклинивший клапан радиатора

Это наиболее часто встречающаяся проблема с TRV. Головка клапана начинает заедать или заедать, в результате чего радиатор заедает в открытом или закрытом состоянии. Это может произойти, если клапан не регулировали месяцами – например, в конце жаркого лета.

Исправить можно, отвинтив головку ТРВ и посмотрев на штифт — не торчит ли он из корпуса клапана? Если он застрял внутри клапана или стал тугим, распыление WD40, вероятно, исправит это. Вы также можете попробовать использовать плоскогубцы с длинными губками, чтобы вытащить его дальше. Если он застрял прямо внутри, попробуйте слегка постучать по клапану по внешним краям вокруг штифта молотком. Если это не сработает и штифт все еще застрял внутри корпуса клапана, попробуйте трюк опытного сантехника, осторожно постукивая по самому штифту, и он должен выскочить после WD40.

Если проблема не в штифте, возможно, вышла из строя восковая или жидкая капсула в головке клапана TRV, и вам необходимо купить новую головку клапана TRV.

Если штифт в клапане не сдвинется с места молотком, вам придется купить совершенно новый клапан и слить воду из системы отопления.

Негерметичный термостатический вентиль радиатора

Вы можете заклеить негерметичный термостат с помощью сантехнической ленты (сантехники называют ее тефлоновой лентой).

Сначала изолируйте радиатор, повернув TRV и запорный клапан с другой стороны в положение «выключено» или закрыто. Две компрессионные гайки являются сильными подозреваемыми в утечке. Тот, что со стороны радиатора, можно легко ослабить и наложить на оливу тефлоновую ленту — компрессионный фитинг, который выглядит как кольцо со скошенной кромкой.

Если резьба на вставке протекает, вы также можете ослабить ее, чтобы открыть столько резьбы, сколько вам нужно. Обмотайте тефлоновую ленту вокруг резьбы в том же направлении, что и при ее ослаблении. Затем перемотайте его и затяните гайку и оливку. Снова откройте вентили, чтобы проверить наличие утечек.

Ручной клапан

При использовании ручного радиаторного клапана температура глобально регулируется вашим термостатом. Эти типы клапанов проще в эксплуатации, так как в них меньше движущихся частей.

Негерметичный ручной клапан

Наиболее распространенная проблема, с которой вы можете столкнуться при использовании ручных клапанов, — это негерметичные сальники. Сальник — это точка, в которой шпиндель клапана переходит в корпус клапана (см. схему ниже).

Уплотнение в сальнике предназначено для предотвращения утечки воды вокруг шпинделя и сжимается вокруг шпинделя гайкой сальника, которая является самой высокой гайкой, которую вы видите на шпинделе. Затягивание этой гайки сжимает уплотнение и может остановить любую утечку. Однако, если вы затянете слишком сильно, шпиндель станет слишком тугим, чтобы вращаться.

Ваш клапан с ручным управлением может иметь сальниковую гайку, которая уже сильно затянута и уплотнена внутри уплотнительным кольцом. Эти клапаны не имеют видимой резьбы на самой сальниковой гайке. Как только уплотнительное кольцо изнашивается, клапан начинает протекать. Если этот тип клапана дает утечку, установка клапана либо полностью закрытым, либо полностью открытым может временно контролировать утечку, но клапан необходимо будет заменить.

Возможно заменить само уплотнительное кольцо, но полное снятие сальниковой гайки не для слабонервных; на некоторых клапанах шпиндель может выйти вместе с большим количеством грязной воды, так что полотенца наготове.

Запорный клапан

Запорный клапан обычно закрыт пластиковым колпачком. «Запорный клапан» означает, что пластиковый колпачок защищает его от случайной регулировки или удара.

Если вы снимите крышку, вы увидите верхнюю часть шпинделя, который можно повернуть с помощью гаечного ключа, чтобы отрегулировать поток воды через радиатор. Веретено может быть плоским, квадратным или даже в форме полумесяца.

Регулировка запорного клапана обычно требуется только тогда, когда вы «балансируете» радиаторы в разных комнатах дома, т. е. регулируете каждый радиатор так, чтобы он нагревался с той же скоростью, что и другие. Например. если один радиатор слишком долго нагревается, ему нужно больше горячей воды, протекающей через него, поэтому вам следует открыть запорный клапан, чтобы радиатор наполнился быстрее. Если один радиатор нагревается намного быстрее, чем другие, может потребоваться ограничение потока путем затягивания запорного клапана.

Негерметичный запорный клапан

Эта проблема похожа на проблему с ручным клапаном, и вы можете использовать то же решение — возьмите ленту из ПТФЭ и выполните описанные выше действия.

Что нужно для замены поврежденного клапана радиатора?

Если сломанный клапан радиатора не подлежит ремонту, его необходимо заменить. Вот список инструментов, которые вам понадобятся:

• Ваш новый клапан
• Разводной гаечный ключ или набор гаечных ключей
• Лента из ПТФЭ (также называемая сантехнической лентой, обычно используемая для герметизации резьбы труб)
• Гаечный ключ
• Шланг
• Юбилейный зажим (круглая металлическая полоса или лента, предназначенная для крепления шланга к круглой трубе)
• Проволочная шерсть
• Сухая ткань
• Комплект для замораживания (если вы не собираетесь сливать воду из системы)
• Плюс любые дополнительные инструменты

Как заменить вентиль радиатора

Вполне возможно заменить вентиль радиатора самостоятельно без риска затопления, если следовать систематическому процессу, подобному описанному в этом руководстве. Внимательно следуйте нашему 8-этапному процессу в руководстве ниже.

1. Слейте воду из системы

Перед тем, как приступить к каким-либо работам с системой центрального отопления, вам необходимо ее слить.
Если у вас есть комбинированный котел, вы можете сделать это самостоятельно, выполнив следующие шаги, однако, если у вас обычная система отопления с бойлерным баком, вам необходимо обратиться за помощью к местному специалисту по отоплению.

Как слить воду из системы отопления комбинированного котла:

• Обычно находится в самой нижней точке трубопровода, подсоедините шланг к сливному крану и зафиксируйте хомутом.
• Выведите шланг наружу и откройте сливной кран.
• Подождите, пока вся вода не выйдет из системы, прежде чем переходить к следующему шагу.

Если вы не можете слить воду из системы (или решили этого не делать), вы можете вместо этого изолировать радиатор:

• Закройте клапан, который вы не снимаете.
• Используйте комплект для замораживания трубы, которая соединена с клапаном, который вы снимаете, чтобы предотвратить протекание воды. Убедитесь, что отопление выключено, вам придется работать относительно быстро, так как оно оттаивает примерно за 15 минут.
• Если вы сбросите избыточное давление перед запуском и не забудете закрыть выпускной клапан после этого, вакуум должен удерживать воду внутри радиатора.
• Прикрепите хомут клапана (или заглушку) к открытому концу, чтобы удерживать воду, пока вы снимаете клапан.

2. Снимите старый клапан

• Поместите сухую ткань под клапаны, чтобы собрать воду, оставшуюся в системе.
• Удерживая корпус клапана гаечным ключом, с помощью разводного ключа отвинтите колпачковые гайки и снимите клапан с конца трубы.
• Проволочной ватой очистите область вокруг клапана.

3. Снимите старый адаптер

• Чтобы снять старый адаптер, просто отвинтите его с помощью разводного ключа. В зависимости от типа имеющегося у вас адаптера вам может быть проще использовать шестигранный ключ для радиатора.
• Используйте проволочную мочалку для очистки вокруг адаптера, чтобы он был готов к установке нового адаптера.

4. Установите новый переходник

• Оберните тефлоновую ленту вокруг резьбы 4-5 раз.
• Присоедините новый переходник к концу радиатора и затяните гаечным ключом.

5. Установите новый клапан

• Наденьте колпачковую гайку клапана и уплотнительные компоненты на конец трубы и прикрепите новый клапан. Будьте осторожны, чтобы не затягивать колпачковую гайку слишком рано.
• С помощью гаечного ключа совместите клапан с адаптером, а затем затяните колпачковую гайку, которая удерживает их вместе.
• Убедитесь, что вы также затянули колпачковую гайку, которая крепит клапан к водопроводной трубе.

6. Заполните систему

• Найдите заправочную петлю, обычно расположенную под котлом.
• Поверните клапан и увеличивайте его, пока манометр не достигнет 1,5.

7. Прокачайте радиаторы

Прокачайте радиаторы — это простой процесс, который выпустит весь захваченный воздух, что позволит горячей воде свободно циркулировать,

8.



No related posts.
