Отопительная система: варианты подключения
Система отопления – это инженерные сети различных сооружений, созданные искусственным путём. Основная функция – обогрев зданий не только зимой, но и в переходные периоды. Важно с помощью таких сооружений компенсировать допустимые теплопотери. Существует несколько вариантов для эффективного подключения радиаторов. У каждого из решений есть как преимущества, так и недостатки. Поэтому подключение радиаторов отопления требует более серьёзного подхода.
Подключение радиаторов отопления
Сначала нужно чётко осознать, в какую из систем интегрируется радиатор. Даже при выполнении работ специалистами от компании владельцу не помешает ознакомиться с особенностями, условиями функционирования приборов без адаптеров или с ними.
Что нужно для эффективной работы батарей?
При эффективной работе отопительная система способствует дополнительной экономии. Главное – принимать взвешенные решения при проектировании.
Иногда владельцы пытаются слушать чужие советы, но выясняется, что в их случае такой вариант не будет работать. Подключение батарей отопления не даст нужного результата.
На работу отопительных приборов обычно больше всего влияния оказывают следующие показатели:
- Способ, которым будут подключать.
- Где расположить всё в комнате.
- Размеры с тепловой мощностью, характерные для приборов. Важны и для алюминиевых аналогов.
Материал и тепловая мощность, указанная производителем, должны стать главными ориентирами для того, чтобы принять окончательное решение. Это позволит не запутаться при рассмотрении различных моделей, подключаться тоже будет легче.
Количество радиаторов и размер выбираются индивидуально в зависимости от помещения, где проходит установка и эксплуатация. Здесь надо опираться на такие факторы:
- Тепловая мощность после подсоединения.
- Схема подключения.
- Уровень утепления внешних стен здания.
- Площадь конкретной комнаты, от которой схема подключения отопления тоже зависит.
Рекомендуется монтировать специальные теплоотражающие экраны между стенами и отопительными приборами. Подсоединить систему в этом случае проще.
Естественное или принудительное движение воды: что лучше?
Существует две возможные системы движения воды:
- Естественная циркуляция.
- Принудительная, при которой подсоединять приборы будут по-другому.
При первом варианте опорой становятся стандартные законы физики. Не надо покупать, устанавливать дополнительные устройства. Актуальное решение, если в качестве теплоносителя используют только воду. У таких систем циркуляция незамерзающих жидкостей хуже, схемам подключения радиаторов отопления такого типа редко отдают предпочтение.
В системе несколько компонентов:
- Батареи, в том числе – из полипропилена.
- Подающий и обратный трубопровод.
- Расширительный бачок.
- Подогрев воды такой частью, как котёл. Без него невозможно разобраться в том, как подключать батарею отопления правильно.
При увеличении температуры жидкость начинает расширяться. После этого начинается движение по стояку, по очереди наполняется каждый из радиаторов. При охлаждении вода идёт из системы самотёком, попадает обратно в котёл. Это помогает понять, как подключать батарею отопления правильно.
Трубы в горизонтальном положении с некоторым уклоном – актуальное решение для установки при данном варианте циркуляции. Он идёт в сторону движения теплоносителя. «Саморегулируемые» — другое название систем. Температура способствует изменению количества жидкости. Характерно повышение циркуляционного напора, благодаря чему помещение прогревается равномерно. Последовательные решения часто эффективнее других, это хорошие варианты.
При естественной циркуляции выбирают двухтрубные и однотрубные системы, поддерживающие верхнюю разводку. Допустимый вариант – двухтрубная система и нижняя разводка. При небольших площадях помещений это выгодное решение.
Обратите внимание. Важно, чтобы батареи дополнялись воздушными спускниками.
Тогда из системы будет проще удалять лишний воздух. Либо на стояках автоматически устанавливают специальные очистители. Котлы рекомендуется размещать в подвалах, чтобы они были ниже отапливаемых помещений. Работу выполняют собственной рукой.
Система циркуляции теплоносителя становится актуальной для частных домов, площадь которых – от 100 квадратных метров и более. Тогда не обойтись без специальных приборов, создающих дополнительный стимул для движения воды. Это циркуляционный насос. Площадь отапливаемых помещений важна при подборе мощности, вместе с другими параметрами.
Насос монтируют на подающем, либо обратном трубопроводе, чтобы результат соединения только радовал.
Особенности схем подключения батарей и оценка их эффективности
В зависимости от типа разводки труб, каждая из систем обладает некоторыми особенностями, связана с нюансами. Есть одно- и двухтрубные варианты. У каждого из них допустимы вертикальные стояки, либо горизонтальные магистрали. Плюсы есть у всех решений.
Однотрубная система
Все батареи соединяются с одним трубопроводом. При нагреве или остывании теплоносителя движение идёт по одной трубе, через все приборы. Выбор больше других параметров зависит от диаметра. Иначе от отопления не будет никакого эффекта, система не будет справляться с основными функциями. Результат и выбранный метод не влияют друг на друга.
Многие мастера считают, что именно однотрубные системы способствуют максимальной экономии на дальнейшем монтаже отопительных приборов. Но отчасти это заблуждение. Здесь важно грамотное подключение, с учётом всех нюансов. Иначе комната останется холодной, даже с современными металлопластиковыми установками.
Подающий вертикальный стояк – вот что гарантирует экономию. Актуальное решение в случае с пятиэтажками, где нужно не так много материалов при монтаже одной трубы.
По главному стояку нагретая вода идёт вверх. Потом идёт распределение. Чем ниже вода опускается – тем ниже её температура.
Увеличение площади радиаторов нижних этажей решает эту проблему. Желательно использовать байпасы, они помогают обходить минусы.
Движение теплоносителя допустимо попутное, либо тупиковое, с любой подводкой.
Двухтрубная разводка
Предполагается применение двух трубопроводов. Один отвечает за подачу или прохождение нагретого теплоносителя, второй – для остывшей воды, проходящей обратно в нагревательный бак. Приём воды в каждой батарее предполагает одинаковую температуру. Благодаря этому каждая комната отличается равномерным прогревом, своим подводом.
Обратите внимание. Двухтрубную систему рекомендуют выбирать в большинстве ситуаций. Циркуляция воды – попутная, либо тупиковая. Удобная регулировка тепловой производительности – главное преимущество, которым обладает система.
Приборы важно правильно подобрать и по количеству, и по диаметру. В равной степени разрешают диагональное и горизонтальное, вертикальное подключение. Горизонтальные и вертикальные стояки тоже можно использовать.
Диагональное решение считается наиболее эффективным.
Боковое присоединение батарей
Решение сочетается с одно-, двухтрубными системами, поддерживающими разводку. Один из вариантов названия – «односторонняя» схема. С одной стороны батареи монтируют трубу подачи и обратку, одновременно. В многоэтажных домах с вертикальной подачей теплоносителя чаще всего выбирают именно такие виды систем.
Обратите внимание. Одно из главных условий кроется в монтаже специальной перемычки перед присоединением к трубопроводу. Её ещё называют байпасом. Дополнительные краны позволяют снять радиатор без нарушений по всей системе.
При незначительной длине до 5-6 секций боковое подсоединение отличается максимальной эффективностью. Газовые приборы работают несколько иначе.
Специфика нижнего подключения
Обычно такой вариант применяют, когда решают разнообразные дизайнерские задачи повышенной сложности. Например – когда трубы монтируются в пол, чтобы скрыть систему при обустройстве обвязки.
Существует множество радиаторов, поддерживающих нижнее подключение. В техническом паспорте обычно указывают, как правильно провести работу. Дополнительные рекомендации:
- Наличие встроенных шаровых кранов внутри конструкции. Иначе движение тёплого потока невозможно.
- Система не доставляет хлопот, даже если её необходимо демонтировать.
- Монтаж своими руками в систему тоже упрощается, в том числе – при боковом варианте.
Нижний вариант размещения не сочетается с естественной вентиляцией. Высокие боковые тепловые потери компенсируются серьёзной мощностью радиаторов.
Диагональная схема подключения
Главный параметр – минимум потерь. С одной стороны прибора тепло подают. Далее идёт движение по секциям, с выходом с другой стороны. Распространённый вариант для одно-, двухтрубных систем.
Реализация допускается в двух вариантах:
- С заходом теплоносителя в верхнее отверстие. Переход жидкости к боковым отверстиям внизу с другой стороны – следующий этап после завершения циркуляции.
- С одной стороны вода поступает в нижнее отверстие. Пройдя по всему радиатору, она добирается до верха с другой стороны. Другая организация движения актуальна у двухэтажных квартир и домов.
При подключении длинных батарей диагональные схемы – самые эффективные. Обычно речь идёт о 12 и более секциях.
Расположение радиатора на стене: как сказывается на эффективности?
Оптимальное место монтажа радиатора – там где существуют перепады по температуре. То есть – там, где рядом окна и двери. Под окном радиатор располагается таким образом, чтобы центры конструкций совпадали друг с другом.
Интересно. Но это только один из доступных методов установки, можно выбирать и другие варианты. Всё зависит от того, сколько нужно самих приборов в том или ином случае.
Под окном длина радиатора должна составлять 3/4 от ширины окна. Тогда теплоотдача и защита во время эксплуатации будут максимальными. Установка идёт по центру, с допусками до 20 миллиметров.
Интересно. Батареи запрещают ставить слишком высоко. Иначе нависающий сверху подоконник становится серьёзным препятствием для стабильной эффективной работы. Общая эффективность теплообмена снижается. В большинстве случаев придерживаются просвета в 100 миллиметров.
Между радиатором и полом, снизу тоже должен присутствовать определённый просвет. Если прибор слишком высоко – образуется воздушный поток, не задействованный в работе системы. При небольшой высоте возникнут трудности при проведении уборок.
Дополнительный параметр – расстояние до несущей стены. Здесь свободный просвет сохраняют минимум на 20 миллиметров. Иначе нормальная конвекция нарушается, скапливается большое количество пыли. В каких количествах – зависит от систем.
Как рассчитать, какой радиатор нужен для конкретного помещения?
Нужно смотреть не только на материал изготовления, но и на выдаваемую мощность. В связи с этим можно найти специальные таблицы, где размещаются и другие характеристики.
Пример — давление, максимально допустимая температура теплоносителя, теплоотдача за счёт излучения. Легко принять решение, изучив параметры конкретных помещений. Для биметаллических моделей поступают также.
Советы и рекомендации по установке
Пользователи рекомендуют биметаллические современные устройства, с испытательным давлением от 50 бар и больше. Тогда проблем не будет, в том числе – с загрязнением. Лучше обращаться в профессиональные строительные магазины, на рынках риск подделок остаётся слишком большим.
схемы вариантов, технические моменты. От профессионалов компании АРМАПласт
Чтобы было тепло и уютно, необходима правильная схема, чтобы подключить радиаторы отопления для дома или квартиры. Многие думают, что это прерогатива коммунальных служб, и отчасти они правы. Но вы также можете быть единоличными вершителями уюта и контроля за расходами на энергоносители.
Система обогрева, работающая по типу одного контура
Проектное расположение магистралей и монтаж радиаторов отопления проводят перед строительством частных домов.
Владельцы квартир в многоэтажках тоже могут изменить принцип обогрева, если их по каким-то причинам не устраивает централизованная система.
Самая простая схема подключения радиаторов в квартире — однотрубная. В такой вариации расположение и подключение батарей последовательное, а подача теплоносителя производится посредством одной трубы, разведенной по всему дому или в квартире.
Есть еще более современная схема подключения, когда от батареи отводятся две трубы: для подачи горячей воды и обратного слива. В этом варианте при подключении отопления к радиаторам можно подсоединить терморегулирующий вентиль.
На заметку. Особенность такой схемы подключения отопления в том, что при нагреве воздуха в комнате можно на время перекрывать подачу горячей воды и регулировать температуру в помещении.
Второй вариант хоть и сложнее в плане прокладки, но имеет один весомый аргумент. Если в цепи вдруг прохудился последний радиатор, то вы сможете перекрыть подачу от предыдущей батареи и ремонтировать его.
При прокладке обычного варианта с единой магистралью подобной возможности не будет.
Из недостатков тоже есть один: разница нагрева между радиаторами, располагающимися ближе к котлу и дальними приборами, будет значительной. Но если правильно все рассчитать, то этот минус будет купирован.
Если уйти от центрального отопления в многоэтажных домах и подключить индивидуальные приборы, можно обеспечить постоянную циркуляцию теплоносителя по магистрали. Потребуется монтаж насосного оборудования или установка котла на определенной высоте.
Важно! Работа отопления без насоса возможна только при условии, что магистраль не отличается большой протяженностью.
Если однотрубная схема отопления подключается в квартире или доме с несколькими этажами, то функционирование должно выстраиваться следующим образом:
- Горячая вода подается по стояку на второй этаж:
- Она расходится по радиаторам, расположенным на этом уровне;
-
Теплоноситель спускается вниз и производит “обход” батарей на первом этаже.
Из-за подсоединения однотрубной системы отопления по типу единой подачи помещения на первом этаже будут меньше отапливаться. Основное тепло будет отдаваться второму этажу.
Двухтрубная схема подключения радиаторов в квартире
Производится подсоединение батарей по параллельному типу. Жидкость подается по одной магистрали, отводится из радиаторов по другой. Этот вариант используется для обогрева загородных домов в несколько этажей. Все радиаторы получают одинаковое количество тепла и прогревают равномерно все комнаты.
Такой способ имеет массу плюсов, омраченных только стоимостью исполнения и необходимостью приобретения специализированных котлов отопления. Для квартиры двухтрубное отопление тоже можно рассматривать как вариант, но только если вы владелец помещения большой площади.

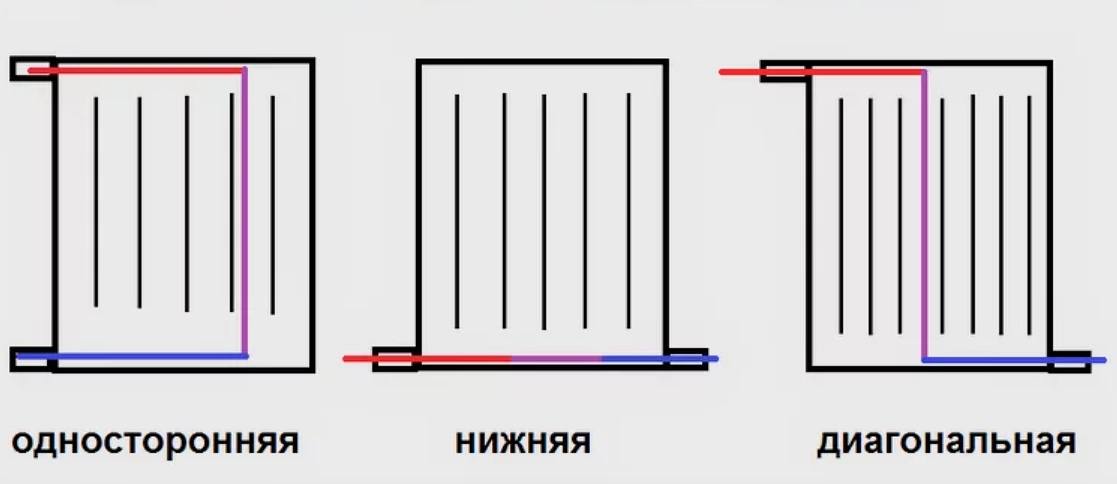

Типы подключения батарей к магистрали
Вне зависимости от того, какая схема подключения выберется, параллельно нужно рассматривать дополнительные технические возможности.
Например, варианты подсоединения радиаторов. На данный момент есть такие варианты:
- нижнее;
- диагональное;
- одностороннее боковое;
- попутно “перехлестный” вариант.
Нижняя разводка
Этот вариант для частного дома особенно хорош, если вы рассматриваете подпольное пространство как дополнительное помещение. При нижнем подключении все трубы, идущие в радиаторы, скрываются под полами.
Соединение со стояком и “обраткой” производится в крайних местах секций при помощи дополнительных подводов и угловых соединений. При такой схеме подключения теряется 15% тепла. Но несмотря на это, для частных домов такой вариант — лучший.
Схема диагонального типа
Трубы подачи и обратной системы отводки подсоединяются к радиаторам по разные стороны прибора.
Подающая магистраль соединяется с верхней частью батареи. Обратная подача выводится снизу. Таким образом, получается диагональ.
Диагональная схема подключения радиаторов используется в больших квартирах или домах когда нужно подсоединить большое количество батарей. Теплоноситель равномерно распределяется по внутренней части приборов, полностью отдавая тепло в помещение. Тепловые потери — 2%.
Подключение радиаторов под одностороннему боковому типу
Батареи подсоединяются к прямому и обратному стояку сверху и снизу к одной и той же секции. При этом нужно строго соблюдать “полярность”. Подача — к верхней части, “обратка” — к нижней.
Поступают и наоборот, но в таком случае тепловые потери составят порядка 7% при максимуме в 2% при правильном подсоединении. Боковое подключение радиаторов отопления обеспечивает прогрев помещений только при использовании необходимого количества секций на одну комнату.
Перехлестный вариант
Такой вариант еще называют — подключение по Тихельману.
Это двухтрубный вариант подключения. Принцип действия заключается в монтаже специальных сужающих переходников на участках магистралей, подающих и отводящих теплоноситель. Например, от котла отопления идет подающая труба диаметром в 50 мм. От нее идет подача горячей воды в радиатор. Но подключают последний уже 20 миллиметровой трубой. От батареи отвод идет тоже такого же диаметра. Далее диаметр стояка в 32 мм, после чего радиатор снова подсоединяется магистралью в 20 мм и такой же отвод.
Таким способом подключаются все отопительные приборы, при этом диаметры никак не регламентированы. Размеры могут быть различными.
Важно! Обратный отвод воды в такой схеме собирается по зеркальной схеме.
Способ Тихельмана гарантирует равномерный прогрев радиаторов отопления на любых площадях. В больших домах или складских помещения чаще используется именно такой вариант подсоединения магистралей.
Где лучше устанавливать радиаторы отопления
Расположение батарей подбирается согласно практическим моментам.
Если подоконник широкий, не углубляйте батарею в нишу. Радиатор должен отдавать тепло так, чтобы оно уходило вверх. Этим можно еще и защитить окна от запотевания. Если в отопительный сезон централизованная система сильно прогревается, а у вас не стоят терморегуляторы, лучше заранее оборудовать приборы защитными экранами.
Не стоит сбрасывать со счетов и декоративную составляющую. Батареи должны вписываться в общий дизайн и не выступать “навязчивой грыжей”. Можно рассматривать любые варианты: от декоративных накладок до проработки скрытой схемы подключения радиаторов отопления.
