Как правильно установить термоголовку на батарею

Содержание

  1. Что понадобится для установки?
  2. О принципе работы термоголовки
  3. Частые ошибки монтажа
  4. Пошаговая инструкция правильной установки
  5. Полезные статьи



1. Что понадобится для установки?



2. О принципе работы термоголовки

Чтобы понять, как правильно установить термостатическую головку на батарею, важно разобраться в ее устройстве. Когда ясен принцип функционирования, легко избежать проблем с монтажом.

Вентиль состоит из двух частей – регулировочного клапана и термостатического элемента. Вращая ручку, настраивают температурный режим. При этом ориентируются на шкалу с цифрами или точками – совмещают нужную из них с риской на корпусе. Между седлом клапана и его конусом есть расстояние, которое определяет количество воды, поступающей из системы отопления в радиатор. Движением конуса управляет термостатический элемент. Он реагирует на изменение температуры воздуха в комнате за счет газоконденсатного заполнения – термочувствительной жидкости. Таким образом, происходит автоматическая регулировка потока теплоносителя в зависимости от изменения температуры воздуха в помещении. Она удерживается на одном уровне, комфортном для пользователя, например, 20 – 22 °С.

Поддержание постоянной температуры в помещении и является главным достоинством термоголовки. Для ее понижения не надо открывать двери и окна (это особенно не выгодно владельцам собственной котельной – ведь затраченные на обогрев ресурсы буквально улетают в окно). Использование регулирующей аппаратуры экономит 10 – 20% тепловой энергии. И наконец, еще одним аргументом в пользу установки термоголовки на батарею является довольно простой монтаж и независимость ее работы от электросети.

Как видите, принцип работы обычного механического термостатического вентиля довольно прост. Однако точность его срабатывания во многом зависит от правильной установки. Поэтому, прежде чем говорить о процессе монтажа, мы расскажем, как не следует устанавливать термоголовку на батарею.



3. Частые ошибки монтажа

Наиболее распространенная ошибка – вертикальное положение головки над клапаном в верхней части радиатора. Многие пользователи считают такой способ эстетичным и удобным. Но это негативно сказывается на работе элемента. Дело в том, что поднимающийся от трубы горячий воздух нагревает головку – температура в этом месте становится гораздо выше, чем в комнате. Устройство воспринимает это как превышение комфортного уровня, решает, что в комнате жарко, и отключает радиатор. В итоге помещение перестает отапливаться.

В число неправильных мест установки также входят участки, в которых температура воздуха сильно отличается от средней температуры в комнате. К примеру, радиатор скрывается в нише, и там же устанавливают термоголовку. Она реагирует на жару в замкнутом пространстве и отключает радиатор. То же самое происходит, если вентиль расположен глубоко под подоконником, находится под прямыми солнечными лучами, закрывается плотными шторами, мебелью и т. д. Другой неправильный вариант – установка термостатического вентиля в месте, которое попадает под поток холодного воздуха, например, с краю оконного проема, где часто бывают сквозняки. В таком случае устройство будет «думать», что в помещении холодно – температура обогрева повысится, и в комнате начнется нестерпимая жара.

Как видите, неправильное место установки термоголовки практически сводит на нет смысл ее использования. Как утверждают специалисты, лучше вообще не ставить вентиль на радиатор, чем проводить неправильный монтаж.

Запомните: место установки термостатической головки должно быть таким, в котором отражается средняя температура воздуха в помещении. Тогда устройство будет корректно реагировать на температуру и поддерживать комфортный режим.



4. Пошаговая инструкция правильной установки

Подготовительные работы

Обычно установку термоголовки на батарею проводят вместе с монтажом новых радиаторов. Для этого нужно перекрыть стояк и слить в ведро оставшийся в трубах теплоноситель. Лучше всего осуществлять работы не в период отопительного сезона.

Выбор места установки термоголовки

Учитывая ошибки в монтаже термостатической головки, о которых мы говорили выше, можно сделать выводы о том, где точно не стоит устанавливать термоголовку. Какими же будут оптимальные варианты? Важно, чтобы на нее не попадали тепловые потоки от радиатора и не воздействовали факторы, которые могут стать причиной ложного восприятия температуры.

На фотографиях ниже представлены распространенные варианты правильной установки термостатической головки на батареи. Если она монтируется в верхней части радиатора, то должна располагаться только горизонтально. В нижней части она может крепиться горизонтально и вертикально, так как там нет сильных тепловых потоков нагретого воздуха – он поднимается наверх.

Выполнение резьбы на трубах

Чтобы закрепить головку на радиаторе, необходимо нарезать резьбу в местах присоединения. Для этого на сгонах, идущих от стояка и радиатора, нарезают резьбу с помощью плашки.

Монтаж головки

К сгону, идущему от стояка, прикручивается контргайка. Ее обматывают фумлентой, и на нее накручивают терморегулятор, но не затягивают крепеж. Далее проделывают то же самое со сгоном, идущим от радиатора. Установленную термоголовку нужно закрепить – одновременно двумя разводными ключами затягивают обе гайки.

Настройка устройства

Закройте все окна и двери, чтобы тепло не выходило из помещения. Установите в центре комнаты какую-либо подставку, например, поставьте стремянку. Разместите на ней термометр. Он должен находиться на высоте, равной половине высоты комнаты. Включите вентиль термоголовки на максимум. Помещение прогреется до максимальной температуры. Следите за показаниями термометра. Столбик термометра будет подниматься: как только температура повысится на 5 – 7 °С, поверните ручку терморегулятора в противоположную сторону. Уменьшится поток теплоносителя, а значит, температура в комнате начнет снижаться. Следите за спадом показаний термометра. Когда увидите желаемое значение, например, 22 °С, поворачивайте ручку термоголовки на увеличение, пока не услышите шум воды в ее корпусе. Можно запомнить положение ручки и сделать отметку на корпусе. Оставьте терморегулятор в этом положении. В некоторых устройствах есть шкала температур, и в процессе настройки вам остается только с ней сверяться.

Совет: по окончании отопительного сезона снимайте термоголовки с радиаторов. Длительное бездействие может привести к прикипанию подвижных элементов устройств. Если их снять, вы продлите срок службы важных деталей.

Теперь вы знаете, как правильно установить термоголовку на батарею и как избежать ошибок. Вы легко справитесь с этой задачей. Осталось только купить все необходимое для монтажа – можете сделать это в нашем интернет-магазине. Мы предлагаем только фирменные изделия: радиаторы и термостатические головки к ним. Не забудьте приобрести сопутствующие элементы: кран Маевского, запорные вентили и прочие полезные мелочи, без которых не обойдется ни одна система отопления. Если вам нужна консультация, позвоните менеджеру нашей компании. Он поможет выбрать все необходимое.



5. Полезные статьи

Как спустить воздух из батареи? Учимся пользоваться краном Маевского

Какой выбрать радиатор отопления и что лучше?

Как нарезать резьбу вручную? Обзор резьбонарезного инструмента

Как сделать теплый пол: подробное руководство

Водяные и электрические полотенцесушители, в чем отличие?

Как выбрать электрические котлы

Как оборудовать собственную котельную?

Как подключить и настроить термостатический клапан?

Соответственно, можно изменять степень нагрева отопительного прибора в зависимости от температурных условий в помещении. Это дает существенную экономию затрат на отопление при постоянном поддержании комфортной температуры. Наиболее высокую эффективность монтаж термостата дает в автономных системах отопления. Однако и в централизованных сетях при наличии теплового счетчика на каждом радиаторе он сможет обеспечить значительную экономию.

Чтобы регулировка была корректной, а работа оборудования — надежной, нужно иметь представление о том, как подключить термостатический клапан правильно и как выполнить его настройку.

Картинки по запросу Как подключить и настроить термостатический клапан

Подключение термостатического клапана

Местом монтажа термостатического клапана, независимо от типа разводки отопительной системы, является подающая труба. При этом в однотрубной системе обязательно предусматривается установка байпаса. Это труба, которая выполняет роль перемычки между подключением к батарее напорной и обратной магистрали. Наличие байпаса позволяет теплоносителю идти в обход радиатора при перекрытии клапаном подачи на него. В двухтрубных системах необходимости в установке байпаса нет.

Порядок действий, как установить на радиатор термостатический клапан:

  • Подготовительный этап. Подача теплоносителя в стояке перекрывается, остатки воды сливаются в ведро.
  • На сгоне со стороны трубопровода нарезается резьба при помощи плашки (на металлических трубах) или выполняется установка соединительных фитингов с «американкой» (на полипропиленовых трубах). Устанавливается контргайка на сгоне от радиатора.
  • При помощи контргаек терморегулятор прикручивается к сгонам. На завершающем этапе монтажа обе гайки затягиваются одновременно при помощи двух ключей. Герметизация резьбовых соединений обеспечивается при помощи фум-ленты.

Чтобы обеспечить корректную работу термоголовки, важно установить ее в правильном положении. Если терморегулятор монтируется в верхней части радиатора, то термоголовку нельзя устанавливать вертикально (ручкой вентиля вверх). В таком положении она будет нагреваться восходящими потоками теплого воздуха от батареи и ограничивать подачу теплоносителя слишком рано. Если термостат ставится на нижней трубе, то ограничений по положению термоголовки нет — ее можно ставить как горизонтально, так и вертикально.

Настройка термостатического клапана

Также важно знать, как настроить термостат, чтобы он правильно регулировал подачу теплоносителя. Настройка выполняется при полностью закрытых дверях и окнах в помещении, чтобы тепло не выходило наружу.

В центре комнаты на высоте равной половине высоты потолка устанавливается термометр. Для его установки можно использовать стремянку или какую-нибудь подставку. После этого включается отопление, вентиль термостатического клапана должен быть полностью открыт. Когда температура в комнате увеличится на 5-7 °С, подача теплоносителя на радиатор перекрывается (ручку терморегулятора нужно повернуть в обратном направлении). После этого нужно следить за показаниями термометра. Когда температура в комнате снизится до желаемого уровня, например, 20-21 °С, нужно медленно поворачивать ручку термоголовки в сторону увеличения до того момента, пока не будет слышен шум протекающей внутри воды. Это положение ручки и будет оптимальным. Его нужно запомнить. Также можно сделать специальную отметку на корпусе устройства.

Термоголовки на радиаторы отопления

Термоголовки на радиаторы отопления

Современные отопительные системы не могут сегодня обойтись без дополнительных элементов терморегуляции.

Купить термоголовку для радиатора - значит существенно снизить расходы на отопление и обеспечить автоматическое поддержание комфортной температуры в помещении.

Принцип работы термоголовки
С какими вентилями используются?
Как установить термоголовку?
Виды термостатических головок
На какие типы радиаторов можно устанавливать?
Термоголовка какого производителя лучше?

Принцип работы термоголовки

Принцип работы очень прост, но при этом различается в зависимости от конкретного типа, например: совместно с  проточным клапаном она всего лишь регулирует количество теплоносителя, проходящего через радиатор, а термоголовка, используемая совместно с трех и четырех-ходовыми клапанами, еще и смешивает нагретую жидкость с охлажденной. Решение об использовании термоголовок должно приниматься, исходя из конкретной схемы отопительной системы Вашего дома, а купить термоголовки для радиаторов не составит большого труда - на рынке, да и в нашем интернет магазине, они представлены в большом количестве.
Термоголовки не могут применяться непосредственно без самого вентиля, то есть клапана, и механизма, оказывающего воздействие на шток-клапан
Делятся на устройства с ручной регулировкой требуемой температуры и программируемые, которые могут поддерживать разную температуру в различные периоды времени.

Контроль над температурой в помещении можно осуществлять двумя способами: ручным методом или, что крайне удобно - автоматическим.
Термоголовки для радиаторов работают в автоматическом режиме, т.к. оборудованы в себя специальным сильфоном, выполняющий функции определителя действующей температуры в помещении.
Сильфон - это чувствительный элемент, как правило цилиндрической формы, заполненный специальной жидкостью. Когда температура воздуха в помещении изменяется, то изменяется объем жидкости в чувствительном элементе и, соответственно, давление в нем.
Изменение давления влечет за собой изменение геометрических размеров чувствительного элемента, которое передается на затвор вентиля через соединительный шток, регулируя, таким образом, поток теплоносителя к радиатору отопления.

С какими вентилями используются термоголовки?

Радиаторные термоголовки используются с двухходовыми, трехходовыми и четырех-ходовыми вентилями. Двухходовые термостаты также называются проходными, т.к. они имеют два выхода и соединены только с одной трубой отопительной системы.
Системы отопления, укомплектованные термоголовками с трехходовыми клапанами, обладают более широкими возможностями - не просто перекрывают доступ теплоносителю, но и подмешивают в контур радиатора более холодную воду из обратки. В результате смешивания потоков снижается температура нагрева радиатора.
Существует разделение на термовентили с предварительной настройкой сопротивления и термоклапаны без данной настройки. Второй вариант позволяет добиться равных показателей уровня расхода теплоносителя для всех отопительных приборов.

Как установить термоголовку?

Установка термостатических головок позволит добиться оптимальных результатов работы радиаторов отопления, однако крайне важно соблюдать правильность их установки: нужно обеспечить свободную циркуляцию воздуха в непосредственной близости от датчика устройства, исключить возможность нагревательным элементам воздействовать на датчик, иначе реальная температура помещения не будет соответствовать установленным значениям на датчике.

Термоголовка на радиатор отопления монтируется в горизонтальном положении (параллельно полу) на подающей части трубопровода радиатора. Кроме этого стрелка на корпусе термостатической головки обязательно должна совпадать с направлением потока теплоносителя.
Она не должна подвергаться воздействию источников тепла или прямых солнечных лучей, не должна быть закрыта декоративными элементами интерьера, так как при этом искажается измеряемая температура воздуха и терморегулятор не может эффективно выполнять свои функции. В случае если иное расположение термоголовки невозможно, то используются специальные выносные датчики, позволяющие добиться наибольшей точности поддерживаемой температуры в помещении.
На «обратке» радиатора, как правило, устанавливают запорный вентиль, который в случае необходимости обеспечит произвести демонтаж или чистку батареи без отключения всей системы отопления от стояка, а также выполняет функцию первичной балансировки по расходу теплоносителя радиатора. После окончания отопительного сезона терморегулятор необходимо полностью открыть, повернув ручку термоголовки против часовой стрелки, что предотвратит образования осадка на седле клапана.

Виды термостатических головок:

Термоголовка для радиатора отопления

Стандартная термостатическая головка радиатора отопления устанавливается на радиаторные вентили и осуществляет регулировку объема теплоносителя поступающего в данный тепловой прибор.
Если температура в помещении достигла заданного на термоголовке значения - она начинает перекрывать доступ теплоносителя в радиатор,что приводит к уменьшению  отдачи тепловой энергии конкретным прибором . При снижении температуры ниже заданного значения- термостатическая головка движением штока увеличивает сечение проходного канала радиаторного вентиля ,что приводит к увеличению объема поступающего теплоносителя и соответственно увеличивает теплоотдачу теплового прибора. Пользователь в итоге получает возможность комфортной настройки температуры в помещении и экономии порядка 15-20% тепловой энергии.
На российском рынке представлено большое количество различных термостатических радиаторных головок и пользователю достаточно сложно разобраться в выборе оптимального варианта.
Основными критериями выбора должны быть: надежный и известный производитель, минимальная инерционность, дизайн, надежность в работе. Если у термоголовки для радиаторов цена низкая, то это должно насторожить покупателя, так как покупка такой головки может быть абсолютно бесполезна. Посадочное место у большинства головок  обычно стандартное - под резьбу M 30*1,5 и должно быть выполнено из надежных материалов.



Термоголовка с накладным датчиком

Использование накладного датчика необходимо в случаях, когда радиатор с термостатической головкой закрыт посторонними предметами (декоративная решетка, портьера и т. п.) и работа термоголовки будет некорректна, из-за тепловой "ограниченности" пространства вокруг неё. Используя накладной датчик ,можно установить место температурного "съёма" для термоголовки. Датчик крепится обычно на стене и по капиллярной трубке управляет работой головки. Подробнее: Caleffi...
Развитием данной технологии стало появление термостатических головок с дистанционной регулирующей ручкой. Управляющее устройство также вынесено за пределы радиаторной зоны и позволяет регулировать температуру в помещении без доступа к термоголовке. Подробнее: Caleffi...



Термоголовка с выносным датчиком

Применение термостатических головок с выносными датчиками чаще всего оправдано, если в доме или квартире используется система отопления водяной "теплый пол".

Если радиаторный терморегулятор отлично справляется с поддержанием температуры в помещении, то в системе теплого пола необходимо регулировать температуру именно нагреваемой поверхности, что весьма проблематично сделать, используя простой комнатный термостат.
Для систем теплого пола важно поддерживать температуру 25-26 градусов, это оптимальный показатель для комфортного пребывания в помещении и, что важно, такая температура пола не приведет к растрескиванию стяжки из-за высокой температуры теплоносителя.
Для этого термоголовка с выносным датчиком устанавливается на трехходовой клапан, а выносной датчик закрепляется на трубе. Подробнее...



Электронные термоголовки

В последнее время широкое распространение получили электронные термоголовки с сенсорными или жидкокристаллическими экранами,   обеспечивающие повышенную точность поддержания температуры в помещении и практически исключающие участие человека в процессе регулировки.

Так же важным преимуществом таких электронных термоголовок является их "нулевая" инерциальность, так как корректировка теплоотдачи радиатора происходит сразу после изменения комнатной температуры (у обычных термоголовок порядка 20-40 минут).

Программирование по дням недели позволяет настроить данную головку под любую тепловую потребность клиента в различные дни, что приводит к существенной экономии на отоплении.
Например, вы можете купить термоголовку Salus PH60, представленную в нашем магазине.



Беспроводные термоголовки

Беспроводные термоголовки управляются комнатным термостатом или пультом управления отопления по радиоканалу или по беспроводной сети.
При этом обеспечивается повышенная точность регулировки, возможность управление температурой в помещении с несколькими радиаторами с одного прибора (или регулировка температуры в различных помещениях при помощи единого контроллера), постановка суточных или недельных задач тепловой системе помещения. Это еще один шаг на пути создания систем отопления "умный дом".
Производители: Caleffi, Oventrop, Comap, Frontier, Salus.

Управление радиатором отопления при помощи радиоуправляемых термостатических головок осуществляется по двум принципам:
1.  Пульт управления отоплением находится в удобном для пользователя месте (возле входной двери или в центральной комнате) и при его помощи пользователь задает необходимую температуру в помещениях. При этом пульт управления радиаторами отопления температуру не фиксирует, а только даёт команды на ее поддержание. Приняв информацию, термостатическая головка дистанционного управления начинает «анализировать» температуру вокруг себя и в зависимости от полученных  данных   открывает или закрывает клапан радиатора. В этом случае беспроводная термоголовка выступает в роли «актюатора», регулирующего температуру согласно установленных параметров и данных встроенного в нее датчика. Например, система Caleffi.
2. Управление беспроводной головкой происходит по данным с термостата, расположенного непосредственно в контролируемом помещении. Термостат «снимает» температурные показания в месте своей установки и даёт команду термостатической головке дистанционного управления на работу теплоотдачей радиатора. Например, система Frontier, Salus.
Данные системы радиаторного отопления очень удобны, особенно в домах, управляемых при помощи GSM смартфонов, так как к GSM приемнику зачатую невозможно подключить несколько температурных датчиков. Наличие беспроводных термоголовок помогает пользователю настраивать точную работу каждой из них, не затрачивая на данную процедуру много времени, а также получить настоящий комфорт, в виду малой их инерциальности и наличию внешних датчиков.

Компания Salus Controls действительно совершила технический прорыв, выпустив на рынок систему отопления "умный дом" Salus iT600, в которой, в качестве одного из элементов, используются беспроводные термоголовки для радиаторов TRV10RF

На какие типы радиаторов можно устанавливать термоголовки?

Можно монтировать на биметаллические, стальные и алюминиевые батареи, а на чугунные, из-за высокой тепловой инертности этого сплава, устанавливать не рекомендуется.

Термоголовка какого производителя лучше?

На рынке терморегуляторов для радиаторов отопления имеется несколько безусловных компаний лидеров: британская Salus Controls, датская Danfoss, итальянская Caleffi и немецкая Oventrop, ассортимент продукции которых просто поражает обилием самых разнообразных моделей. Термоголовки этих производителей обладают отменным качеством и надежностью, выбор за Вами, все зависит только от Ваших потребностей и финансовых возможностей.

Купить радиаторную термоголовку CALEFFI

Купить радиаторную термоголовку Royal Thermo


Специалисты компании "Термогород" Москва помогут Вам правильно подобрать, купить, а также смонтировать Термоголовку на радиатор, найдут приемлемое решение по цене. Задавайте любые интересующие Вас вопросы, консультация по телефону абсолютно бесплатна, или воспользуйтесь формой "Обратная связь"
Вы останетесь довольны, сотрудничая с нами!

Устройство термостатического клапана отопления - Про дизайн и ремонт частного дома

Как работает трехходовой клапан – характеристики и правила установки термостатического смесительного клапана

Надежная система отопления в частном доме является залогом комфортного в нем пребывания и здоровья жильцов. Нередко одних только радиаторов недостаточно для обеспечения качественного обогрева. В таком случае потребители предпочитают укладывать нагревательные элементы под стяжку пола. В случае с водяным теплым полом необходим трехходовой клапан, который позволяет регулировать уровень нагрева радиаторов и труб под стяжкой. Далее в статье расскажем, как работает трехходовой клапан в системе отопления, из каких деталей он состоит и как его правильно установить.

Конструкция

По строению трехходовой клапан включает два двухходовых крана, совмещенные в едином корпусе. При этом они регулируют интенсивность потока теплоносителя, чтобы можно было влиять на температуру горячей воды в радиаторах и трубах теплого пола.

Термостатический смесительный клапан состоит из таких элементов:

  • металлический корпус;
  • стальной шарик или шток с запорной шайбой;
  • крепежные муфты.

Если клапан оборудован штоком, его можно подключить к электромеханическому приводу. Тогда управление потоком и температурой теплоносителя можно будет автоматизировать. Ручные клапаны обычно оснащают металлическими шариками. Принцип действия таких устройств напоминает работу кухонного смесителя.

Стоит отметить, что распределительный трехходовой клапан, корпус которого изготовлен из латуни, предпочтительнее, чем чугунный, поскольку он легче и заметно долговечнее.

Разновидности распределительных клапанов

Хотя назначение у всех клапанов одно и то же – распределять уровень нагрева теплоносителя в трубах, все-таки они отличаются по методам управления.

Различают такие виды устройств:

  • ручные;
  • с электрическим приводом;
  • с термоголовкой;
  • пневматические;
  • с гидравликой.

Для частного жилого дома предпочтительным будет трехходовой клапан для отопления с электроприводом. Изменения в характеристиках теплоносителя вносятся благодаря специальным датчикам, которые через контроллер передают команды на электрический привод.

Нужный эффект по распределению температуры происходит автоматически, вне зависимости от того, какое отопительное оборудование установлено в доме – твердотопливный, газовый или электрический котел.

Обратите внимание, что специалисты рекомендуют остановить свой выбор на запорном трехходовом клапане с автоматикой, поскольку им намного легче оперировать. Как вариант, если встроить регулируемый клапан в готовую систему отопления нет физической возможности, можно остановиться на устройствах с термоголовками.

Принцип работы в системе отопления — как работает устройство

Если говорить упрощенно, то принцип работы трехходового клапана состоит в перемешивании воды, нагретой до разной температуры. При этом достигается экономия топлива, а котел работает более эффективно и не подвергается излишним нагрузкам.

Пока вода циркулирует по трубам отопления, она постепенно остывает. Поэтому отвечая на вопрос, зачем нужен трехходовой клапан на отопление, скажем, что он позволяет разбавить холодную и горячую воду, чтобы она быстрее и легче нагревалась котлом повторно.

Кроме того, потоки горячей воды распределяются по системе, а чтобы не заниматься этим вручную, устанавливают электрический привод. Он в автоматическом режиме управляет потоками, контролируя степень нагрева теплоносителя. От того, насколько качественной будет данная деталь, зависит долговечность и эффективность работы отопительной системы. Читайте также: «Выбираем трехходовой клапан esbe для отопления и теплого пола – виды кранов эсбе, характеристики».

Стоит отметить, что благодаря встроенному в отопительную систему трехходовому вентилю можно сэкономить порядка 50 % топлива.

Тонкости установки термостатического смесительного вентиля

Трехходовой смесительный клапан можно монтировать в системы отопления с одним или несколькими контурами, поместив его в смесительном узле. Примечательно, что схема подключения трехходового клапана на теплый пол не будет меняться в зависимости от числа контуров (прочитайте: «Как работает трехходовой смесительный клапан для теплого пола, виды, применение»). Единственное различие в том, что система будет оснащена дополнительными деталями.

Дополнительные контуры нужны как раз для того, чтобы подсоединить к отоплению трубы теплого водяного пола. Обратите внимание, что по схеме подключения теплого пола с трехходовым клапаном, он монтируется перед насосом, нагнетающим давление. Это обязательное условие для качественного функционирования отопительной системы.

При выполнении работ по врезке важно проконтролировать, чтобы клапан не засорился шлаками или брызгами расплавленного металла, оставленными сварочным аппаратом. Кроме того, клапан должен быть съемным, чтобы его можно было проверить и, в случае необходимости, заменить.

Если вы не обладаете соответствующими навыками, лучше доверить врезку распределительного клапана профессионалам.

Выбираем трехходовой клапан

Перед тем, как установить трехходовой клапан на теплый пол, его нужно правильно подобрать с учетом особенностей отопительной системы.

Факторы, влияющие на выбор данного приспособления, таковы:

  • пропускная способность труб в отопительной системе;
  • число контуров;
  • материал внешнего корпуса клапана;
  • строение и принцип управления прибором;
  • сечение входного патрубка.

Что касается числа линий в отопительной системе дома, то в данном вопросе сложностей быть не должно. А вот все прочие факторы предполагают наличие у потребителя определенных технических знаний. Не имея представления об основных принципах термодинамики, сложно подобрать даже размер клапана. Поэтому чтобы не рисковать, рекомендуем проконсультироваться со специалистами, прежде чем приобретать какое-либо приспособление.

Поскольку трехходовой клапан, в сущности, является обычным краном с термостатической головкой, при наличии электропривода он может функционировать без вмешательства человека. При этом горячая вода циркулирует с такой интенсивностью, которая необходима для обеспечения необходимой температуры. Никакие дополнительные пульты управления для этого не нужны, а потребитель может не волноваться, что система отопления перегреется.

Термостатический клапан систем водяного отопления для установки на радиаторы

Термостатический клапан для систем водяного отопления – отличная возможность создать стабильный температурный режим в доме

Когда за окном мороз, а в доме тепло и уютно – это хорошо. Но будет ли так же хорошо если в доме будет слишком жарко? Скорее всего нет. Чтобы такого не произошло, было придумано полезное приспособление – термоклапан.

Термоклапан отопления предназначение

Термостатический клапан для систем отопления предназначен для автоматического открытия и закрытия входного отверстия радиатора. При достижении определенной температуры в помещении. Другими словами, если в помещении слишком жарко, то можно установить на радиатор термостатический клапан. Тем самым добиться более комфортной температуры в комнате. Причем предназначены термоклапаны для стальных, алюминиевых и им подобных радиаторов и конвекторов. То есть для быстро нагревающихся и быстро остывающих приборов. На чугунных отопительных радиаторах термоклапаны работать будут. Однако очень не эффективно.

Термостатический клапан VALTEC – угловой, с термоголовкой

В некоторых случаях термоклапан может помочь даже тогда, когда радиатор греет слабо. Если система отопления дома плохо сбалансирована. К примеру, первые от котла радиаторы греют сильно, а последние едва теплые. Но установив термоклапаны на первые по ходу теплоносителя батареи отопления, можно исправить этот перекос. И безусловно добиться более сильного прогрева тех радиаторов, которые до этого грели слабо.

Термостатический клапан и регулировочный клапан – отличия

Особенно актуально применение термоклапанов на однотрубной системе отопления, но только в том случае, если она не проточная. То есть при наличии в месте соединения радиаторов перемычек – байпасов. Бывает что байпасов нет. В результате теплоноситель последовательно проходит через все радиаторы, один за другим. Установив термостатический клапан на такую систему, можно лишь навредить. Поскольку термостатический клапан будет отключать все радиаторы расположенные после него. Потому на проточную систему, если это почему-то очень необходимо, лучше поставить регулировочный радиаторный клапан. И не перекрывать его полностью.

Отличие регулировочного клапана от термостатического в возможности отрегулировать зазор для прохода теплоносителя – больше-меньше. Термостатический клапан наоборот может находиться только в двух положениях. Во-первых открыт до определенного, отрегулированного ранее, уровня. Во-вторых полностью закрыт. Потому не надо ставить термоклапан на проточную систему отопления без байпасов. Так как, при закрытии клапана, прекратиться циркуляция теплоносителя по всей системе. Это создаст охлаждение и разбалансировку системы отопления. А также негативно скажется на отопительном котле. Ситуация может усугубиться при отсутствии или плохом функционировании предохранительного клапана. То есть может произойти прорыв в каком-нибудь из слабых мест системы.

Термостатический клапан принцип работы

Главным достоинством термостатического клапана является возможность добиться автоматизации поддержания определенной температуры в помещениях. Термоклапан не нужно каждый раз регулировать вручную. При этом температуру в разных помещениях можно выставить разную. Например, в коридоре +20°С, в спальне +24°С, в ванной +22°С. Поворачивая настроечную рукоятку относительно метки можно настроить температуру воздуха в помещении. Как правило в пределах от +5°С до +28°С. То есть +5°С – минимальная температура для того, чтобы система не замерла. А вот +28°С – максимальный уровень, так называемой комнатной температуры, комфортной для человека.

Устройство термостатического клапана

Устройство которое автоматически регулирует температуру находится в термоголовке. Которая устанавливается на термостатическом клапане. Это термоэлемент. Внутри него находиться сильфон – замкнутая гофрированная система, меняющая свои размеры. Сильфон заполнен специальным веществом. Это вещество изменяет свое состояние, в том числе объем, под воздействием температуры воздуха.

Если отрегулировать термоклапан, допустим, на +22°С, то при падении температуры воздуха в комнате до +21°С вещество в сильфоне уменьшиться в объеме. Несомненно, это уменьшит давление на шток клапана. Клапан откроется и теплоноситель будет нагревать радиатор. Температура воздуха в помещении будет повышаться. Когда она достигнет +23°С вещество в сильфоне начнет расширятся и давить на шток клапана. Клапан закроется и теплоноситель пойдет в обход радиатора. Радиатор перестанет нагреваться и температура воздуха в комнате будет понижаться. И так далее. По замкнутому кругу. Поддерживая в помещении постоянную температуру.

Виды термоклапанов для систем отопления

Существует много разновидностей термоклапанов. Они различаются:

  • а) по способу установки;
  • б) по типу систем отопления;
  • в) по разновидности вещества в термоэлементе;
  • г) по виду термоэлемента;
  • д) по типу регулировки;

По способу установки

Термостатические клапаны разделяются на прямые, угловые, осевые. А также для установки с левой и правой стороны радиатора. Это нужно учитывать при покупке термоклапана.

Прямой термостатический клапан Herz

Существуют также трехходовые термоклапаны, в которых осуществляется регулирование в узле «радиатор-байпас». Они более эффективно и сбалансировано позволяют контролировать температурный режим. Если температура в комнате поднялась до заданного уровня, то проход на радиатор закрывается и теплоноситель направляется в байпас. Как только температура в помещении понизилась байпас перекрывается, но не полностью, и основной поток теплоносителя направляется через батарею отопления.

Осевой термоклапан HEIMEIER

По типу систем отопления

Термоклапаны определяют в соответствии с тем, в какой именно системе отопления они применяются. Существуют термостатические клапаны для двухтрубных систем отопления с узким проходом для теплоносителя. И для однотрубных систем с более увеличенным проходом и большей пропускной способностью. Важно не перепутать их при приобретении и установке. Иначе система будет работать некорректно. Или вовсе не будет работать. Особенно при установке термоклапанов для двухтрубной системы на однотрубную. Впрочем, есть термостатические клапаны, которые позиционируются производителем для работы в обоих системах отоплениях.

По разновидности вещества в термоэлементе

Подразделяются на газовые, жидкостные и парафиновые термоклапаны. Здесь существует прямая зависимость цены термостатического клапана от скорости срабатывания. Самые быстрые и дорогие – газовые. Самые медленные и дешевые – парафиновые. А жидкостные, например такие, занимают золотую середину.

По виду термоэлемента

Термостатические клапаны имеют или термоголовку, или ручное регулирование. Разумеется с возможностью купить и установить термоголовку отдельно. А также в более продвинутом варианте – выносной термоэлемент. При выносном термоэлементе термодатчик устанавливается в стороне от радиатора, труб отопления, открытых форточек и других источников возможного сбоя установленного температурного режима. Выносной термоэлемент также применяется при нахождении радиатора в нише стены или закрытии его декоративной решеткой. А также при использовании плотных штор. Длина капиллярной трубки стандартно 2 метра. В более дорогих вариантах до 8-10 метров. Еще более сложная и дорогая система – управление термодатчиков каждого отопительного прибора от микроконтроллера.

Термоголовка Herz с выносным датчиком

По типу регулировки

Различаются на термоклапаны с открытой регулировкой. В них зазор для прохода теплоносителя можно подрегулировать в любой момент. А также на клапаны с предварительной настройкой. В них настройка зазора проводится специальным, приобретаемым отдельно, ключом. Такие клапаны обычно устанавливают в больших многоэтажных и многоквартирных домах. Предварительную настройку проводят специалисты, руководствуясь специальными расчетами и по проекту. Потребители тепла уже не могут регулировать термоклапаны, сбивая тем самым баланс системы отопления в целом. Неправильная регулировка одного или нескольких радиаторов в коттедже в большинстве случаях принесет лишь небольшой вред системе отопления. Та же ситуация в большом здании может вызвать в системе серьезный дисбаланс.

Как правильно установить термостатический клапан

Очень важно правильно установить термостатический клапан на радиатор отопления.

Основные рекомендации таковы:

Устанавливать клапан лучше термоголовкой вбок, располагая ее горизонтально в сторону от восходящих потоков горячего воздуха. Чтобы система работала стабильно и не нарушался установленный температурный режим.

Угловая термоголовка HEIMEIER

Установка термоклапана рекомендуется на входе в радиатор. Стрелкой, нанесенной на корпус клапана, по ходу движения теплоносителя.

Термостатический клапан (термоклапан) для систем отопления – это отличная возможность создать стабильный температурный режим в доме. Но только в случае правильного выбора клапана и его правильной установки. В противном случае Вы рискуете нарушить работу всей системы отопления. А также полностью вывести ее из строя, что особенно нежелательно в холодное время года.

Вы можете прочитать записи на похожие темы в рубрике – Автоматика в отоплении

Что такое трехходовой термостатический клапан и как он работает в системе отопления

В современных системах отопления трехходовой клапан применяется довольно часто, поскольку является средством качественного регулирования теплоносителя – по температуре, а не по расходу. Ведь подача в радиаторы оптимально нагретой воды – лучший способ экономить энергоносители.

Есть у термосмесительных кранов и другие полезные функции, о которых вы узнаете из данной статьи. Но вначале стоит рассмотреть, как работает трехходовой клапан, а также разобраться в его внутреннем устройстве.

Разновидности 3-ходовых клапанов

Все термостатические трехходовые клапаны для отопления делятся на 3 вида по устройству и принципу работы:

  • смесительные;
  • разделительные;
  • переключающие.

О назначении каждой из 3 разновидностей можно судить по названию. Первый тип клапана смешивает два потока теплоносителя с различной температурой, второй – разделяет, третий занимается переключением воды между 2 линиями. Распознать их внешне нетрудно, обычно принцип работы изображен на корпусе в виде рисунка. Вот как выглядит трехходовой смесительный клапан:

На заводском шильдике от фирмы Herz четко показано смешивание 2 потоков, значит, это смесительный вентиль

Похожее обозначение стоит на разделительном элементе. Что же касается переключающих кранов, то на их корпусе изображения может и не быть, зато есть значительные внешние отличия по форме.

Разделительный (фото слева) и переключающий (справа) 3-ходовой клапан

С помощью смешивания или разделения потоков добиваются оптимальной температуры теплоносителя, подаваемого в радиаторы системы отопления или контуры теплого пола. Переключение используется в газовых двухконтурных котлах, когда нагретую воду надо поочередно направлять в разные теплообменники.

Устройство и принцип работы

Чтобы разобраться, из чего состоит и как работает термосмесительный трехходовой кран самого распространенного седельного типа, следует изучить представленную ниже схему. Внутри латунного корпуса с тремя патрубками методом литья устроены 3 камеры, проходы между которыми перекрываются тарельчатыми клапанами. Они закреплены на одной оси – штоке, выходящем из корпуса с четвертой стороны.

В смесительном 3-ходовом кране выходной патрубок (откуда идет смешанная вода) всегда открыт, остальные 2 штуцера поочередно закрываются термоголовкой

Принцип действия следующий: при нажатии на шток начнет открываться проход для одного потока и постепенно закрываться для другого, в результате чего в камере смешивания клапана получится вода необходимой температуры. Она покидает латунный корпус элемента через третий патрубок. Регулировка силы нажатия на шток осуществляется термоголовкой с выносным датчиком температуры, установленным в соответствии со схемой.

Весь процесс стоит разъяснить подробнее:

  1. Представьте, что со стороны горячей воды поступает недостаточно прогретый теплоноситель. Тогда механизм пропускает его дальше, а третий патрубок закрыт. Выносной датчик наполнен термочувствительной жидкостью и посредством капиллярной трубки соединен с резервуаром (сильфоном) внутри термоголовки.
  2. При нагреве датчика эта жидкость расширяется, ее объем в трубке и сильфоне увеличивается, в результате последний начинает нажимать на шток трехходового клапана. Момент нажатия определяется регулировкой на шкале термостатической головки, настроенной на требуемую температуру.
  3. После этого к потоку разогретой воды подмешивается холодная из третьего патрубка и температура воды на выходе из термоклапана остается неизменной, хотя нагрев теплоносителя на входе продолжается.
  4. Если входящая вода продолжает нагреваться сверх нормы, то для сохранения установленной температуры на выходе термостатический клапан может полностью перекрыть вход и открыть боковой проток. При этом шток опускается в крайнее нижнее положение.
  5. Как только датчик отметит остывание теплоносителя, головка слегка отпустит шток, откроется седло клапана с горячей стороны и начнется подмешивание нагретой воды.

Способ регулировки трехходового крана термостатической головкой с датчиком – самый популярный, поскольку является достаточно точным и простым, причем не требующим электричества.

Если вести речь о разделительном клапане, принцип его работы практически такой же, только при нажатии на шток один поток начинает делиться на два. А вот в переключающем элементе направление движения меняет электропривод, о чем подробно рассказано на видео:

Использование приводов

Помимо термостатической головки, клапаном можно управлять и другими способами. Первый из них – ручной, когда глубину нажатия штока определяет поворот рукоятки снаружи корпуса. Не самый лучший вариант и годится только в том случае, когда температура воды, поступающей в патрубки, неизменна. Другой вариант – управление с помощью серво— и электропривода, получающего команды от контроллера. Для совместной работы с разными приводами используется и другой тип клапанов – поворотные, чье устройство показано на рисунке:

Этот клапан с 3 выходами очень похож на обычный шаровой кран с электроприводом

Здесь есть определенное сходство с шаровым краном, только рабочий поворотный элемент имеет другую форму отверстия, чтобы пропускать теплоноситель сразу в двух направлениях. Принцип работы здесь простой: ось поворачивается на требуемый угол, вращаемая приводом. Последний управляется контроллером, получающим импульсы от одного или нескольких датчиков. Обычно приводы на клапаны устанавливают в сложных либо автоматизированных системах отопления с погодным регулированием.

Схемы подключения клапана к системе отопления

Когда есть понимание, что такое трехходовой клапан и в чем состоит его работа, можно рассмотреть различные схемы подключения, зависящие от назначения и роли элемента в отоплении дома. Установка термосмесительного 3-ходового клапана производится в 4 случаях:

  1. Для защиты твердотопливного котла от воздействия конденсата и температурного шока после внезапных отключений электроэнергии.
  2. Теплоноситель в контурах теплых полов должен прогреваться до 45 °С, температуру поддерживает смесительный узел с трехходовым краном.
  3. Для поддержания необходимой температуры воды в разных ветвях системы.
  4. Когда требуется подключить бойлер косвенного нагрева к одноконтурному газовому котлу.

Чтобы защитить тепловой агрегат на твердом топливе от образования конденсата, нельзя во время его разогрева допускать подачу в котловой бак остывшей воды из радиаторной сети. Для этого используется следующая схема подключения котла с байпасом и трехходовым смесительным клапаном:

Схема работает так. Пока теплогенератор не прогрелся, вода циркулирует по малому кругу через байпас. При нагреве теплоносителя в обратке до 50—55 °С клапан начинает открываться и подмешивать холодный теплоноситель из системы. При выходе отопителя на рабочий режим байпас перекрывается и весь поток идет через радиаторы. Подробнее эта тема раскрыта на видео:

В системе теплых полов данный элемент выполняет те же функции. Циркуляционный насос гоняет теплоноситель по греющим контурам до тех пор, пока он не начнет остывать. Как только это произойдет, сработает датчик и термоголовка, после чего трехходовой клапан станет добавлять в замкнутый контур горячую воду, идущую от котла. Как своими руками правильно выполнить монтаж коллектора теплых полов, насоса и клапана, показано на схеме:

Насос заставляет циркулировать воду по контурам теплого пола, а клапан поддерживает ее температуру на уровне 35…45 градусов

Следующий пример использования и подключение этой важной детали – обвязка твердотопливного теплогенератора и буферной емкости – аккумулятором тепла. Чтобы прогреть ее целиком достаточно быстро, температура подаваемого теплоносителя должна быть от 70 до 85 °С, каковая вовсе не нужна в системе радиаторного отопления. Понизить ее как раз и помогает трехходовой клапан, установленный за емкостью вместе с отдельным циркуляционным насосом.

В схеме с теплоаккумулятором и ТТ-котлом применяется 2 смесительных клапана, каждый регулирует температуру в своем контуре

Важно. Устанавливая смесительный клапан, помните, что насос должен располагаться с той стороны, где находится всегда открытый патрубок трехходового крана.

Сложная отопительная система большого коттеджа может иметь множество потребителей, подключаемых посредством гидрострелки и распределительного коллектора. Причем в каждый из контуров надо подать теплоноситель с разной температурой. Самая высокая нужна бойлеру косвенного нагрева, поэтому на подводке к нему регулирующей арматуры нет. Остальным потребителям нужен более холодный теплоноситель, а потому они подключены через трехходовые клапаны.

В каждом контуре схемы стоит трехходовой вентиль, поскольку нужно готовить воду с разной температурой. Только бойлер ГВС подключен к гребенке напрямую

В схеме с бойлером косвенного нагрева и одноконтурным газовым котлом тоже не обойтись без 3-ходового крана. Задача элемента – переключать поток теплоносителя на змеевик бойлера ГВС по команде контроллера (срабатывает электропривод).

Пока змеевик прогревает бойлер, отопление бездействует, поскольку клапан переключает поток между 2 линиями

Бюджетные элементы с фиксированной температурой воды

В несложные отопительные системы загородных домов, получающие тепловую энергию от ТТ-котла, допускается ставить трехходовой клапан упрощенного типа, действующий автономно. Для работы ему не нужна термоголовка с температурным датчиком, да и штока там нет. Управляющий термостатический элемент установлен внутрь корпуса и настроен на определенную температуру воды на выходе, например, 60 или 50 °С (указывается на корпусе).

Схема работы и устройство клапана со встроенным регулирующим элементом

Термосмесительный кран данного типа всегда поддерживает фиксированную температуру теплоносителя на выходе, изменить эту настройку нельзя. Отсюда возникает плюс и минус в использовании подобной арматуры:

  1. Преимущество — более низкая цена, чем стоимость узла с термоголовкой. Разница существенная — около 30%.
  2. Недостаток — нельзя регулировать нагрев выходящего теплоносителя. Когда элемент с завода настроен на 55 °С, то он всегда будет подавать воду с этой температурой ±2 °С.

Совет. Перед покупкой клапана упрощенной конструкции внимательно читайте техническую документацию на твердотопливный котел, в ней нередко указывается минимальная температура обратного теплоносителя. Больше информации по применению смесительной арматуры вы найдете в отдельной публикации.

Заключение

Термостатический трехходовой кран – очень полезная деталь системы отопления частного дома, позволяющая эффективно использовать нагреваемый теплоноситель, а значит, и экономить топливо. Кроме того, эта простая деталь играет роль элемента безопасности для твердотопливных котлов и позволяет продлить им срок службы. С другой стороны, не стоит ставить клапан без нужды и куда попало, по этому поводу всегда консультируйтесь со специалистом в данной области.

Термостатический клапан: виды и способы установки

Термостатический клапан применяется для систем горячего водоснабжения. Чаще всего он используется для того, чтобы регулировать температуру воды. Он может подавать холодную, горячую и теплую воду. Кроме того, термостатический клапан используется для систем отопления. С его помощью регулируется температура теплоносителя, благодаря смешению потоков холодной и горячей воды. Особенно целесообразно устраивать термостатический клапан для системы теплого пола, где вода должна быть не слишком горячей.

Термостатический клапан для систем горячего водоснабжения и отопления

Виды клапанов

По назначению:

  • смесительный – смешивает два потока воды различной температуры;
  • разделительный – распределяет на отдельные потоки;
  • переключающий – выполняет переключение потоков по разным направлениям.

Принцип работы термостатического клапана схематически изображается на его поверхности.

По способу регулирования:

  1. С предварительной регулировкой. Настройка производится заранее, с использованием специального ключа, квалифицированным специалистом.
  2. С открытой регулировкой. В таких системах в любой момент можно подрегулировать работу оборудования.

По виду установки:

  • прямой;
  • осевой;
  • угловой;
  • для правой установки на радиатор;
  • для левой установки на радиатор;
  • трехходовой клапан.

Прямой термостатический клапан

По виду систем отопления:

  • для однотрубной системы отопления;
  • для двухтрубной системы отопления.

Термостатический клапан для однотрубной системы имеет больший диаметр подключения.

По виду вещества в приборе:

  • газовый;
  • жидкостный;
  • парафиновый.

По виду термоэлемента:

  • ручное регулирование;
  • термоголовка – регулирует систему в автоматическом режиме;
  • выносной термоэлемент – устанавливается отдельно от радиатора.

Принцип работы

Термостатический смесительный клапан обеспечивает смешивание двух потоков разной температуры в один. Он имеет три хода, через один подается горячая вода, через другой – холодная, а через третий, после смешивания, выдается теплая вода. Если жидкость, которая движется по горячему потоку, имеет допустимую температуру, то холодный поток полностью перекрывается.

Если температура превышает пределы, то клапан постепенно открывается, благодаря чему подмешивается холодная вода и нормализируется её температура на выдаче. Чем горячее вода, тем больше открывается запор с холодным потоком. Трехходовой термостатический смесительный клапан необходим, чтобы получить теплоноситель оптимальной температуры.

Трехходовой термостатический смесительный клапан

  • 1 – датчик с термостатической головкой, устанавливает необходимую температуру воды и обеспечивает её на выходе, благодаря регулировке степени нажатия штока.
  • 2 – подпружиненный шток, регулирует работу клапанов.
  • 3 – верхний и нижний тарельчатые клапаны, предназначены для регулировки потоков.
  • 4 – зона смешивания, это камера, в которой происходит смешивание потоков.

Плюсы и минусы

Преимущества термостатических клапанов:

  • не нуждается в специальном обслуживании;
  • компактные размеры;
  • эстетичный внешний вид;
  • автоматическая регулировка температуры воды в трубопроводе;
  • обеспечение комфортного микроклимата в жилище;
  • возможность установить нужную температуру в каждом отдельном помещении.

Недостатки:

  • сложность настройки прибора;
  • сбой термостата может произойти под влиянием сквозняка либо работающей рядом печки;
  • зависимость от подачи горячего и холодного водоснабжения.

Установка балансировочного клапана

Термостатический балансировочный клапан предназначен для гидравлической настройки системы отопления. Он обеспечивает равномерную подачу воды во все отопительные приборы. Кроме того, он устраивается на малый контур обвязки твердотопливных котлов, если он замкнут на буферной емкости. С его помощью сохраняется температура в контуре не менее 60 0 С, и нет необходимости устраивать узел смешивания. В такой схеме расход малого контура должен превышать расход отопительного контура. Это обеспечивает вентиль, установленный на подачу.

Термостатические балансировочные клапаны для гидравлической настройки систем отопления

Оптимальным вариантом будет установка термостатического балансировочного клапана на каждый контур, включая теплый пол и горячее водоснабжение.

Клапан для теплого пола

Небольшое помещение

Если теплый пол устраивается в ванной, прихожей, на кухне или просто в одной комнате, нецелесообразно устанавливать узел подмеса, т. к. его стоимость будет слишком высокой. Как вариант, есть возможность установить комплект, специально предназначенный для теплого пола. В комплект входят отсечные вентили (две штуки) и термостатический клапан.

Теплоноситель для теплого пола не должен быть слишком горячим. Для этого термостат определяет температуру подачи его из котла и, если она превышает допустимые границы – клапан перекрывается. После этого прекращается циркуляция в системе отопления теплого пола. Когда жидкость остывает – клапан открывается.

Большая площадь

Если устраивается теплый пол для большого помещения или частного дома, то целесообразно установить узел смешения, который будет являться распределителем отопительной системы на два контура. Один контур будет высокотемпературным, он обеспечит подвод теплоносителя до 90 0 С к радиаторам отопления. Второй контур будет обеспечивать подачу теплоносителя до 50 0 С к теплому полу.

Такая система заключается в работе большого контура, который будет обеспечивать радиаторы отопления, а на обратке устанавливается трехходовой термостатический клапан. Он обеспечивает остывшим теплоносителем контур теплого пола. После этого жидкость стремится в сторону котла для подогрева.

Общественные здания

Если выполняется большой объем работ по устройству теплого пола в здании общественного назначения или многоэтажного жилого дома, устраивается сложная система отопления. Здание разбивается на отдельные зоны или монтируется большой смесительный узел, который будет обеспечивать смешивание для всех контуров теплых полов. Смешивание обеспечивает трехходовой термостатический клапан.

Такую систему обеспечивает вязка контроллера, трехходового оборудования и привода. Термостат определяет допустимые температурные границы, которые будут приемлемы для отопления с помощью системы теплого пола. После смесительного узла жидкость попадает на общий распределительный коллектор теплого пола либо на коллектор, находящийся на этаже или в квартире.

Подключение клапана

  • На корпусе трехходового клапана указывается схема движения жидкости с помощью стрелок или букв «А» и «В», где «А» – горячий поток, «В» – холодный поток, «АВ» – смешанный поток. Устанавливать оборудование необходимо согласно этой схеме.
  • Термостатический клапан на радиатор отопления можно установить термоголовкой вбок, чтобы на неё не влияли внешние факторы, такие как сквозняк из форточки либо восходящие потоки горячего воздуха. Термоголовка реагирует на изменение температуры и, если в помещении жарко, а на термостат дует холодный воздух, то терморегулирующий механизм будет только усиливать отопление.
  • На сегодняшний день уже существует оборудование с выносным термостатом. Его проще установить там, где не будет постороннего влияния. Таким образом, он более точно сможет определить температуру воздуха в помещении.
  • Важно смотреть на указатели, которые находятся на корпусе прибора. Существуют термостатические клапаны с левой и правой установкой на радиатор.
  • Если оборудование устанавливать в перевернутом положении, то жидкость, протекая через него, будет собственным весом давить на тарельчатый клапан, и он будет открываться не по причине остывания воды, а под физическим воздействием.

Схема системы отопления с термостатическим оборудованием (показаны места установки клапанов)

  1. Твердотопливный котел – осуществляет отопление здания.
  2. Автоматический воздухоотводчик – выпускает накопившийся воздух из трубопровода.
  3. Термостатический клапан – регулирует температуру теплоносителя.
  4. Радиатор отопления – выполняет обогрев помещения.
  5. Балансировочный клапан – регулирует давление в трубопроводе.
  6. Расширительный бак – помещает излишнюю жидкость в результате её расширения.
  7. Запорная арматура – перекрывает поток жидкости.
  8. Фильтр – производит очистку воды.
  9. Насос – обеспечивает принудительную циркуляцию жидкости по трубопроводу.
  10. Манометр – определяет давление в трубопроводе.
  11. Предохранительный клапан – в случае повышения давления в системе производит сброс воды.

Видео про монтаж

Как установить термостатический смесительный клапан, можно узнать, просмотрев видео ниже.

При монтаже термостатического оборудования важно не только, как оно будет установлено, но и где. Неправильная установка может полностью разладить отопительную систему. Грамотное подключение позволит обеспечить комфортный микроклимат в помещении и необходимую температуру в системе водоснабжения. Кроме того, такое оборудование способно регулировать давление в системе. Термостатический клапан просто необходим для устройства отопления и водоснабжения в квартире и частном доме.

Термостатический клапан: виды и способы установки

Термостатический клапан применяется для систем горячего водоснабжения. Чаще всего он используется для того, чтобы регулировать температуру воды. Он может подавать холодную, горячую и теплую воду. Кроме того, термостатический клапан используется для систем отопления. С его помощью регулируется температура теплоносителя, благодаря смешению потоков холодной и горячей воды. Особенно целесообразно устраивать термостатический клапан для системы теплого пола, где вода должна быть не слишком горячей.

Термостатический клапан для систем горячего водоснабжения и отопления

Виды клапанов

По назначению:

  • смесительный – смешивает два потока воды различной температуры;
  • разделительный – распределяет на отдельные потоки;
  • переключающий – выполняет переключение потоков по разным направлениям.

Принцип работы термостатического клапана схематически изображается на его поверхности.

По способу регулирования:

  1. С предварительной регулировкой. Настройка производится заранее, с использованием специального ключа, квалифицированным специалистом.
  2. С открытой регулировкой. В таких системах в любой момент можно подрегулировать работу оборудования.

По виду установки:

  • прямой;
  • осевой;
  • угловой;
  • для правой установки на радиатор;
  • для левой установки на радиатор;
  • трехходовой клапан.

Прямой термостатический клапан

По виду систем отопления:

  • для однотрубной системы отопления;
  • для двухтрубной системы отопления.

Термостатический клапан для однотрубной системы имеет больший диаметр подключения.

По виду вещества в приборе:

  • газовый;
  • жидкостный;
  • парафиновый.

По виду термоэлемента:

  • ручное регулирование;
  • термоголовка – регулирует систему в автоматическом режиме;
  • выносной термоэлемент – устанавливается отдельно от радиатора.

Принцип работы

Термостатический смесительный клапан обеспечивает смешивание двух потоков разной температуры в один. Он имеет три хода, через один подается горячая вода, через другой – холодная, а через третий, после смешивания, выдается теплая вода. Если жидкость, которая движется по горячему потоку, имеет допустимую температуру, то холодный поток полностью перекрывается.

Если температура превышает пределы, то клапан постепенно открывается, благодаря чему подмешивается холодная вода и нормализируется её температура на выдаче. Чем горячее вода, тем больше открывается запор с холодным потоком. Трехходовой термостатический смесительный клапан необходим, чтобы получить теплоноситель оптимальной температуры.

Трехходовой термостатический смесительный клапан

  • 1 – датчик с термостатической головкой, устанавливает необходимую температуру воды и обеспечивает её на выходе, благодаря регулировке степени нажатия штока.
  • 2 – подпружиненный шток, регулирует работу клапанов.
  • 3 – верхний и нижний тарельчатые клапаны, предназначены для регулировки потоков.
  • 4 – зона смешивания, это камера, в которой происходит смешивание потоков.

Плюсы и минусы

Преимущества термостатических клапанов:

  • не нуждается в специальном обслуживании;
  • компактные размеры;
  • эстетичный внешний вид;
  • автоматическая регулировка температуры воды в трубопроводе;
  • обеспечение комфортного микроклимата в жилище;
  • возможность установить нужную температуру в каждом отдельном помещении.

Недостатки:

  • сложность настройки прибора;
  • сбой термостата может произойти под влиянием сквозняка либо работающей рядом печки;
  • зависимость от подачи горячего и холодного водоснабжения.

Установка балансировочного клапана

Термостатический балансировочный клапан предназначен для гидравлической настройки системы отопления. Он обеспечивает равномерную подачу воды во все отопительные приборы. Кроме того, он устраивается на малый контур обвязки твердотопливных котлов, если он замкнут на буферной емкости. С его помощью сохраняется температура в контуре не менее 600С, и нет необходимости устраивать узел смешивания. В такой схеме расход малого контура должен превышать расход отопительного контура. Это обеспечивает вентиль, установленный на подачу.

Термостатические балансировочные клапаны для гидравлической настройки систем отопления

Оптимальным вариантом будет установка термостатического балансировочного клапана на каждый контур, включая теплый пол и горячее водоснабжение.

Клапан для теплого пола

Небольшое помещение

Если теплый пол устраивается в ванной, прихожей, на кухне или просто в одной комнате, нецелесообразно устанавливать узел подмеса, т. к. его стоимость будет слишком высокой.  Как вариант, есть возможность установить комплект, специально предназначенный для теплого пола. В комплект входят отсечные вентили (две штуки) и термостатический клапан.

Теплоноситель для теплого пола не должен быть слишком горячим. Для этого термостат определяет температуру подачи его из котла и, если она превышает допустимые границы – клапан перекрывается. После этого прекращается циркуляция в системе отопления теплого пола. Когда жидкость остывает – клапан открывается.

Большая площадь

Если устраивается теплый пол для большого помещения или частного дома, то целесообразно установить узел смешения, который будет являться распределителем отопительной системы на два контура. Один контур будет высокотемпературным, он обеспечит подвод теплоносителя до 900 С к радиаторам отопления. Второй контур будет обеспечивать подачу теплоносителя до 500 С к теплому полу.

Такая система заключается в работе большого контура, который будет обеспечивать радиаторы отопления, а на обратке устанавливается трехходовой термостатический клапан. Он обеспечивает остывшим теплоносителем контур теплого пола. После этого жидкость стремится в сторону котла для подогрева.

Общественные здания

Если выполняется большой объем работ по устройству теплого пола в здании общественного назначения или многоэтажного жилого дома, устраивается сложная система отопления. Здание разбивается на отдельные зоны или монтируется большой смесительный узел, который будет обеспечивать смешивание для всех контуров теплых полов. Смешивание обеспечивает трехходовой термостатический клапан.

Такую систему обеспечивает вязка контроллера, трехходового оборудования и  привода. Термостат определяет допустимые температурные границы, которые будут приемлемы для отопления с помощью системы теплого пола. После смесительного узла жидкость попадает на общий распределительный коллектор теплого пола либо на коллектор, находящийся на этаже или в квартире.

Подключение клапана

  • На корпусе трехходового клапана указывается схема движения жидкости с помощью стрелок или букв «А» и «В», где «А» – горячий поток, «В» – холодный поток, «АВ» – смешанный поток. Устанавливать оборудование необходимо согласно этой схеме.
  • Термостатический клапан на радиатор отопления можно установить термоголовкой вбок, чтобы на неё не влияли внешние факторы, такие как сквозняк из форточки либо восходящие потоки горячего воздуха. Термоголовка реагирует на изменение температуры и, если в помещении жарко, а на термостат дует холодный воздух, то терморегулирующий механизм будет только усиливать отопление.
  • На сегодняшний день уже существует оборудование с выносным термостатом. Его проще установить там, где не будет постороннего влияния. Таким образом, он более точно сможет определить температуру воздуха в помещении.
  • Важно смотреть на указатели, которые находятся на корпусе прибора. Существуют термостатические клапаны с левой и правой установкой на радиатор.
  • Если оборудование устанавливать в перевернутом положении, то жидкость, протекая через него, будет собственным весом давить на тарельчатый клапан, и он будет открываться не по причине остывания воды, а под физическим воздействием.

Схема системы отопления с термостатическим оборудованием (показаны места установки клапанов)

  1. Твердотопливный котел – осуществляет отопление здания.
  2. Автоматический воздухоотводчик – выпускает накопившийся воздух из трубопровода.
  3. Термостатический клапан – регулирует температуру теплоносителя.
  4. Радиатор отопления – выполняет обогрев помещения.
  5. Балансировочный клапан – регулирует давление в трубопроводе.
  6. Расширительный бак – помещает излишнюю жидкость в результате её расширения.
  7. Запорная арматура – перекрывает поток жидкости.
  8. Фильтр – производит очистку воды.
  9. Насос – обеспечивает принудительную циркуляцию жидкости по трубопроводу.
  10. Манометр – определяет давление в трубопроводе.
  11. Предохранительный клапан – в случае повышения давления в системе производит сброс воды.

Видео про монтаж

Как установить термостатический смесительный клапан, можно узнать, просмотрев видео ниже.

При монтаже термостатического оборудования важно не только, как оно будет  установлено, но и где. Неправильная установка может полностью разладить отопительную систему. Грамотное подключение позволит обеспечить комфортный микроклимат в помещении и необходимую температуру в системе водоснабжения. Кроме того, такое оборудование способно регулировать давление в системе. Термостатический клапан просто необходим для устройства отопления и водоснабжения в квартире и частном доме.

Facebook

Twitter

Вконтакте

Одноклассники

Термостатический клапан. Управление отоплением. Регулировка батареи радиатора. Как выбрать. Что лучше. Статьи

Термостатический клапан. Управление отоплением.

У вас дома слишком жарко? Почему? Может быть много причин. Во-первых, это может быть связано с тем, что ваша квартира находится близко к котельной и ваш радиатор отопления один из первых на раздаче тепла, либо у вас южная сторона и в сочетании с отопительным прибором нагрев помещения происходит гораздо быстрее. А кухня? Если сложить все вышеперечисленное и добавить плиту, у которой вы стоите каждый день (а это дополнительный нагревательный элемент), то приходится открывать окна, что может привести к простуде. Во-вторых, сам отопительный прибор может быть подобран неправильно, либо иметь слишком высокую теплоотдачу. Решение? Легко! Термостатический клапан, который можно приобрести в ГТК «Метизы».

Термостатический клапан устанавливается на входе в отопительный прибор и позволяет легко регулировать проток теплоносителя, тем самым контролируя температуру окружающего воздуха. Есть «специалисты», которые ставят шаровые краны перед радиатором. Шаровый кран - это нерегулируемая запорная арматура, которая имеет рабочий механизм в виде хромированной латунной (или стальной) сферы. Если сферу открыть не полностью, то она со временем стачивается и механизм приходит в негодность, что в дальнейшем может привести к разрыву корпуса крана, либо вы просто-напросто его не закроете. Необходимо использовать механизм, который можно регулировать, в термостатическом клапане используется именно такой.

Функционал термостатического клапана заключается в регулировании подачи жидкости в отопительный прибор за счет работы штока, который всегда находится под давлением пружины и проходной канал всегда открыт. При механическом воздействии ручного колпачка клапан можно закрыть. Механический (ручной) колпачок можно снять, за счет технической особенности клапана, на котором нарезана наружная резьба диаметром М30, с помощью которой мы можем монтировать термостатическую головку.
Что же такое термостатическая головка? Это не что иное, как автоматическое регулирование запорного механизма клапана. Внутри пластикового корпуса находится стальная емкость с жидкостью с высоким коэффициентом расширения, которая реагирует на изменение температуры окружающей среды и ощутимо расширяется при ее повышении, сжимая сильфонный шток, который в свою очередь давит на пистон с площадкой, тем самым закрывая проходной канал клапана, воздействуя на подпружиненный шток. Самое приятное в этом механизме – это то, что от вас требуется только выставить температурный предел (в виде цифрового обозначения на самой головке) и температура в помещении будет поддерживаться постоянно та, которая была выставлена. Количество символов на головке может быть разное, это зависит от производителя. Каждая цифра соответствует своему температурному режиму. Соотношение маркировки и температурного режима можно будет посмотреть в конце статьи.
Следует выделить тот момент, что и термостатическая головка, и клапан должны быть строго одного производителя. Это связано с тем, что разные производители закладывают в свои устройства различные допустимые диапазоны хода штока. Есть производители, которые делают головки без возможности полного закрытия клапана.

Правила установки термостатической головки:
1) Снять колпачок ручного управления, вращая его против часовой стрелки
2) На термостатической головке установить цифру «5», соответствующую максимальной комнатной температуре
3) В плоскости перпендикулярной поверхности радиатора установить термостатическую головку на клапан в положение, удобное для обзора
4) Затянуть до упора металлическую рифленую накидную гайку термостатической головки. Несколько раз повернуть ее пластиковую часть для надежной притирки.

Еще один нюанс установки термостатической головки заключается в возможном расположении отопительного прибора, например в нише или за экраном, где температура воздуха выше, нежели в самой комнате, что может повлиять на работу головки. Но технологии не стоят на месте, и инженеры придумали термостатическую головку с выносным датчиком. Определение показаний температуры происходит на конце датчика, который благодаря гибкой капиллярной трубке можно закрепить на расстоянии до двух метров от отопительного прибора.

Маркировка температурного режима:

Модель

Символ

0

*

1

2

3

4

5

Термостатическая головка RBM (TL 10)

-

7°C

10°C

15°C

20°C

25°C

30°C

Термостатическая головка IVR (597)

0°C

6. 5°C

11°C

15.5°C

20°C

24,5°C

29°C

Термостатическая головка Itap (891)

0°C

8°C

12°C

16°C

20°C

24°C

28°C

Ассортимент термостатических клапанов, представленный в ГТК «Метизы»:
Клапан термостатический прямой Itap - 894
Клапан термостатический угловой Itap - 994
Клапан термостатический прямой IVR
Клапан термостатический угловой IVR
Клапан термостатический прямой RBM - R32
Клапан термостатический угловой RBM - R31

Ассортимент термостатических головок, представленный в ГТК «Метизы»:
Термостатическая головка Itap - 891
Термостатическая головка IVR - 597
Термостатическая головка RBM - TL 10

В ассортименте ГТК «Метизы» имеется инновационный трехходовой термостатический клапан компании RBM, разработанный специально для модернизации однотрубных систем отопления, широко распространенных в России.

Этот клапан используется для модернизации однотрубных систем отопления с целью устранения их недостатков по сравнению с двухтрубными системами. Он помогает грамотно организовать распределение теплоносителя всем потребителям отопительного контура и позволяет отказаться от монтажа отдельного байпаса для каждого отопительного прибора (отрезок стояка, в который осуществляется врезка, сам будет выполнять функции байпаса). При максимально открытом клапане процент затекания в радиатор достигает 60%. При этом байпасное отверстие клапана перекрывается только на 50%, что удовлетворяет условиям работы однотрубных систем, предписанных правилами эксплуатации. При закрытии клапана все 100% теплоносителя проходят через байпас.

Благодаря данному клапану появляется возможность не только регулировать температуру воздуха в помещении, но и организовать поквартирный учет тепла. Принцип работы клапана основан на перераспределении потока теплоносителя между радиатором и байпасом; клапан неприхотлив к качеству воды и надежен в работе. Клапан можно использовать в системах как с верхней, так и с нижней подачей теплоносителя. Работу клапана по поддержанию заданной температуры в помещении можно легко автоматизировать, установив на него термостатическую головку. Клапан следует устанавливать обозначением “B” в сторону байпаса.

Купить термостатический клапан и термостатическую головку Вы можете в магазинах ГТК «Метизы».

Термостатические клапана для радиаторов отопления

Термостатический клапан ARCO для радиатора прямой

Термостатический клапан ARCO для радиатора угловой

Термостатический клапан прямой ARCO универсальный для ручной и автоматической регулировки радиаторов отопления. Для автоматической регулировки необходима установка термостатической головки на клапан. Термостатическая головка заказывается отдельно.

Рабочее давление - 1,0 МПа

Рабочая температура - до 100 °С

А* - высота при закрытом положении

А** - высота при открытом положении

Термостатический клапан угловой ARCO универсальный для ручной и автоматической регулировки радиаторов отопления. Для автоматической регулировки необходима установка термостатической головки на клапан. Термостатическая головка заказывается отдельно.

Рабочее давление - 1,0 МПа

Рабочая температура - до 100 °С

А* - высота при закрытом положении

А** - высота при открытом положении

Наименование Ду A* A** B C D Упаковка, шт/кор Наименование Ду A* A** B C D Упаковка, шт/кор
Термостатический клапан 1/2" 54 59 24 18 49 1/1 Термостатический клапан 1/2" 51 56 23 19 53 50/10
Термостатический клапан 3/4" 45 50 22 18 49 8/48 Термостатический клапан 3/4" 45 50 21 18 54 1/1

Термостатическая головка ARCO для клапана на радиатор отопления

Наименование Размер Упаковка, шт/кор
Термостатическая головка М30 1/1
Термостатическая головка ARCO для автоматической регулировки радиаторов отопления, устанавливается на прямые или угловые клапана линии подачи теплоносителя. Рабочее давление - 1,0 МПа. Рабочая температура - до 100 °С.

Клапан запорный ARCO для радиатора отопления прямой

Клапан запорный ARCO для радиатора отопления угловой

Клапан прямой запорный ARCO для радиатора отопления устанавливается на обратную подачу воды. Рабочее давление - 1,0 МПа. Рабочая температура - до 100 °С. Клапан угловой запорный ARCO для радиатора отопления устанавливается на обратную подачу воды. Рабочее давление - 1,0 МПа. Рабочая температура - до 100 °С.
Наименование Ду A B C D Упаковка шт/кор Наименование Ду A B C D Упаковка шт/кор
Клапан запорный прямой 1/2" 29 20 11 47 1/1 Клапан запорный угловой 1/2" 24 21 11 52 10/60
Клапан запорный прямой 3/4" 31 22 11 49 8/48 Клапан запорный угловой 3/4" 26 23 11 54 1/1

Набор автоматических клапанов ARCO для регулировки радиатора отопления

прямой

угловой

Набор термостатических клапанов ARCO для радиатора отопления поставляется в прямом и угловом исполнении. В комплект набора входят: клапан подачи теплоносителя, запорный клапан и термостатическая головка, для автоматической регулировки. Набор является универсальным и подходит как для однотрубных так и для двухтрубных систем отопления.

Рабочее давление - 1,0 МПа. Рабочая температура - до 100 °С.

Наименование Размер Присоединение Упаковка шт/кор Наименование Размер Присоединение Упаковка шт/кор
Термостатический набор 1/2" прямое 1/1 Термостатический набор 1/2" угловое 1/1


Рекомендованная температура для различных помещений:

23°C - в ванных и туалетных комнатах

22-24°C - в офисных помещениях

20°C - в местах отдыха, игровых и детских комнатах

18°C - на кухнях

16-18 °C - в спальнях

15°C – на лестницах и в фойе

В слишком жарких или холодных помещениях нарушается работоспособность и самочувствие.

Как установить TRV за 3 быстрых шага

Термостатический радиаторный клапан дает вам больше автоматизации над температурой в вашем доме. Благодаря этому устройство снижает ваши ежемесячные счета за электроэнергию. Процесс установки быстрый и простой, но есть некоторые детали, которые необходимо знать, чтобы избежать повреждений. Следуйте этому руководству, чтобы узнать, как легко установить TRV на радиатор.

Что такое термостатический радиаторный клапан?

Термостатический радиаторный клапан (TRV) - это устройство, установленное на трубопроводе вашего радиатора, которое будет индивидуально регулировать температуру в комнате, устанавливая тепловую мощность радиатора, к которому он прикреплен.Существует 2 основных типа термостатических вентилей для радиаторов. Один использует пружину, которая расширяется и сжимается, а другой использует восковую куртку, которая делает то же самое.

В чем разница между TRV и ручными радиаторными клапанами?

Во-первых, обычный радиаторный клапан - это просто клапан, который перемещается вверх и вниз и перекрывает поток горячей воды из бойлера в радиатор, как кран на кране для ванны. Основное отличие TRV заключается в том, что он автоматически регулирует количество горячей воды, поступающей в радиатор, в зависимости от температуры в комнате.Процесс установки ручного радиаторного клапана аналогичен.

Как работает TRV?

В этом примере мы рассмотрим пружину типа TRV, но версия с восковой рубашкой устанавливается аналогично. Итак, у нас есть металлическая пружина, которая очень чувствительна к температуре окружающей среды. Если в помещении холодно, металлическая пружина сожмется. Таким образом, открывается перемычка клапана, и горячая вода может стекать в радиатор. Если в помещении тепло, пружина расширится, толкая клапан вниз, и поток в радиатор остановится.

Распространенной проблемой может быть холодная комната. Хотя радиатор очень горячий, вы все равно можете перейти к термостатическому вентилю радиатора и открыть его еще больше. Это бесполезно, потому что клапан радиатора все еще пытается его нагреть. Отрегулируйте TRV, если чувствуете, что радиатор остается холодным.

Где мне установить TRV?

Многие термостатические радиаторные клапаны в настоящее время являются двунаправленными, и вы можете установить их либо на подающую, либо на обратную трубу вашего радиатора.Тем не менее, мы бы посоветовали вам установить TRV на трубе, по которой вода поступает к вашему впускному клапану - подающей трубе. Интересно, почему? Что ж, если вы установите двунаправленный термостатический клапан на обратную трубу, вы позже обнаружите, что из него исходит шумный, вибрирующий звук, когда вода устремляется через него.

Кроме того, в доме с 2 комнатами для одной требуется комнатный термостат, который контролирует всю систему отопления и один радиатор. В другой комнате есть второй радиатор с присоединенным к нему ТРВ.Не устанавливайте ТРВ на радиатор с комнатным термостатом. Вместе они не будут работать должным образом, и вы не сэкономите достаточно энергии.

Комнатный термостат должен иметь точное значение максимальной мощности системы отопления. Следовательно, радиатор с комнатным термостатом должен иметь полностью открытый запорный клапан. Инженер-теплотехник обследует ваш дом и поделится своими знаниями.

Как установить TRV?

Давайте узнаем, как заменить или установить новый термостатический клапан радиатора в 3 этапа:

1.Слейте воду из системы и дайте воздуху выйти.

Слейте воду из системы отопления и впустите воздух во все радиаторы, где вы планируете установить ТРВ. Удалите воздух из радиаторов с помощью спускного ключа и шланга. Как только вода перестанет течь, можно будет снять старый клапан.

2. Как снять старый клапан

Снимите верхнюю крышку, чтобы открыть простой двухпозиционный клапан. Используя ручку и разводной ключ, ослабьте гайку, выходящую из трубопровода радиатора.Когда он ослабнет, вы можете вынуть трубопровод, чтобы увидеть, вся ли вода слита из системы. Затем ослабьте 15-миллиметровый штуцер давления в нижней части клапана. Затем вы можете полностью снять клапан с трубы радиатора.

3. Установка нового термостатического клапана радиатора

Иногда новый ТРВ не подходит к текущей вставке клапана. Они поставляют все новые TRV с новой вставкой, поэтому вам, возможно, придется удалить старую. Вставьте простой шестигранник в отверстие и затем с помощью разводного гаечного ключа ослабьте деталь.Теперь оберните новую вставку PTFE, вставьте ее в радиатор и затяните. Старые орех и оливки подойдут, но если вы хотите их заменить, просто снимите гайку и с помощью пары захватов потяните оливку.

Оберните немного тефлона вокруг новой оливы, чтобы обеспечить водонепроницаемое уплотнение. Вставьте фитинг обратно и затяните нижнее соединение. Убедитесь, что все герметично, и снимите верхнюю пластиковую крышку клапана. Вы можете проверить, правильно ли он пружинит. Поместите головное устройство TRV сверху и отрегулируйте его.Теперь у вас должен быть рабочий TRV.

Выводы

При замене или установке термостатического клапана радиатора процесс может стать трудным, особенно для человека, не имеющего предварительных знаний. Мы настоятельно рекомендуем, чтобы работы такого рода выполнял только квалифицированный инженер-теплотехник. Выполнение такой задачи в качестве самостоятельной работы может привести к другим проблемам, таким как утечки, воздушные шлюзы и отказ центрального отопления, поэтому не стесняйтесь обращаться за помощью к профессионалу.

Как это работает - термостатические радиаторные клапаны

Термостатический радиаторный клапан (TRV) состоит из двух частей. Термостатическая головка содержит привод, который расширяется и сжимается при повышении и понижении температуры. Корпус клапана имеет внутри подпружиненный поршень, который закрывает и открывает подачу воды (или пара в двухтрубных установках) в радиатор.

Вверху - термостатическая головка (слева) и корпус клапана (справа).

Когда они соединены, подача тепла в радиатор автоматически регулируется в зависимости от температуры в помещении.Когда в комнате достигается желаемая температура, клапан закрывается и радиатор перестает нагреваться. Затем комната остывает, клапан открывается, и радиатор снова начинает нагреваться.

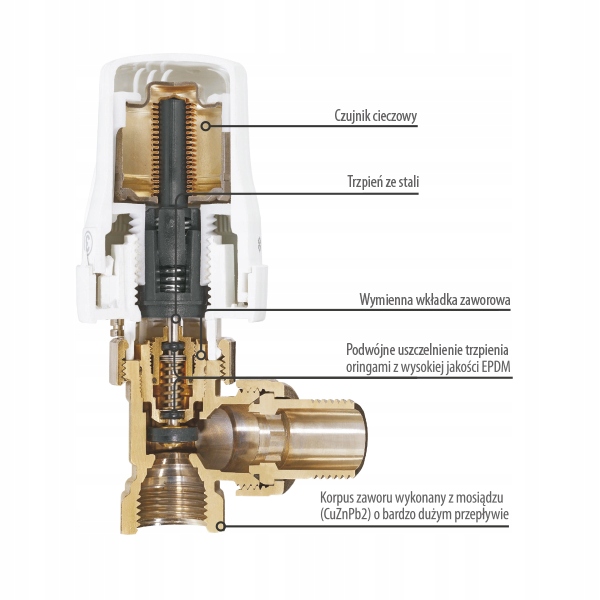

Вверху: Технические чертежи термостатической головки (привода) и корпуса термостатического клапана.

Поворот ручки термостатической головки регулирует расстояние, на которое привод должен расшириться, чтобы закрыть клапан. Многие TRV имеют шкалу от 1 до 5, где 1 соответствует наименьшему расстоянию, а 5 - наибольшему.Чем больше расстояние, тем теплее должно быть в помещении до закрытия клапана.

Термостатические клапаны предназначены для пропускания небольшого количества воды, когда в помещении холодно, для защиты от мороза. Если вам необходимо полностью закрыть вентиль, например, при снятии радиаторов с системы, чтобы украсить их, используйте колпачок декоратора, поставляемый с вентилями.


Функция с формой

Не все TRV имеют шкалу от 1 до 5. Наши клапаны Windsor TRV - наш самый популярный клапан - работают точно так же, как традиционные термостатические клапаны, но с более дискретной шкалой.Кольца на шее обозначают настройки от 1 до 5. После установки вам обычно не нужно сильно трогать TRV, поэтому отсутствие видимости не является проблемой.

Windsor TRV Natural Brass

Стабильная внутренняя температура в любую погоду

Прелесть TRV в том, что они не нуждаются в регулировке при изменении наружной температуры. Термочувствительный элемент автоматически адаптируется к изменяющейся температуре и дольше сохраняет радиаторный обогрев при понижении наружной температуры.

Управляют ли котлы ТРВ?

Нас часто спрашивают об этом, и мы отвечаем «нет». Обычные ТРВ (читайте об интеллектуальных ТРВ ниже) - это простой механический клапан, который не имеет электронных компонентов и не может связываться с котлом. Все системы отопления нуждаются в каком-то электронном термостате, который сообщает источнику тепла, когда подавать горячую воду или пар в радиаторы. Мы рекомендуем обучающийся термостат, такой как Nest.


Термостатические радиаторные клапаны работают полностью независимо от котла и не имеют прямого контроля за его работой.


Существует косвенная связь - TRV контролируют температуру в каждой комнате и, следовательно, влияют на температуру, измеряемую настенным термостатом. Вот почему часто рекомендуется не использовать термостатические клапаны в помещении, где установлен настенный термостат.

Florence 3 Column в Little Greene Cordoba с антикварной латуни Niva и интеллектуальным клапаном Genius

Дом, соединенный с умными TRV

Самым большим обновлением TRV с момента их изобретения в 1970-х годах стали интеллектуальные технологии - Интернет вещей.Теперь можно использовать электронный привод для управления радиаторами, обеспечивая детальное управление со смартфона или ноутбука в любой точке мира.

Основная концепция такая же, как у традиционных TRV, но уровень контроля намного более детализирован. Мы работаем с Genius Hub, предлагающим интеллектуальную систему управления, которая без проблем работает с большинством котлов и тепловых насосов, и, конечно же, с нашими радиаторами.


TRV на паровой однотрубной системе

В отличие от двухтрубных паровых и водяных радиаторов, однотрубные паровые радиаторы регулируются не на входе, а на выходе.Регулировка размера отверстия в однотрубном паровом радиаторе вызывает проблемы со сливом конденсата, поэтому вместо этого мы контролируем выходящий из него воздух.

Перед запуском отопительного цикла однотрубные радиаторы заполняются воздухом. Если этот воздух не выходит, пар не может попасть внутрь. Добавление термостатического клапана между радиатором и вентиляционным отверстием позволяет контролировать количество воздуха, которое может уйти, и, как следствие, количество пара, который входит радиатор.


Если воздух не выходит, пар не может попасть внутрь.


Для паровых радиаторов с термостатическим управлением требуется вакуумный прерыватель. Наш дискретный вакуумный прерыватель VAB05 разработан специально для этой цели.

Термостатические радиаторные клапаны в системах парового отопления

Существующий уровень и характер перегрева

Если существующая средняя температура помещения выше 72 ° F, но не чрезмерно, это уменьшит (но не исключит) возможность модернизации TRV для снижения потребности в обогреве всего здания по сравнению со зданиями, где существующая средняя температура обогрева помещения составляет, например, 80 ° F или выше.

Если существующее колебание средней температуры во всем здании невелико, это также предоставит меньше возможностей для ТРВ снизить перегрев по сравнению со зданием, в котором потребность в отоплении сильно варьируется от квартиры к квартире. Например, в здании, где в некоторых квартирах есть большие окна, выходящие на юг (высокая солнечная нагрузка), в здании с крылом, подверженным сильному ветру, или в здании, в котором уровни теплового комфорта жителей сильно различаются, суперинтендант обычно вынуждены поддерживать высокую среднюю температуру помещения, чтобы удовлетворять потребности самых холодных квартир. TRV потенциально могут снизить потребность в этом, ограничивая мощность излучателей тепла в помещениях с меньшим потреблением тепла, в то время как мощность котла продолжает удовлетворять помещения с повышенным спросом на тепло.

Рекомендации для радиатора с однотрубным конвектором

Существует несколько ключевых отличий между применением термостатических радиаторных клапанов в однотрубных конвекторных радиаторных системах и в двухтрубных системах и / или чугунных радиаторах. При использовании двухтрубного пара TRV можно разместить на входе в радиатор, где он сможет полностью блокировать попадание пара в радиатор, когда TRV закрыт.При использовании однотрубного пара TRV устанавливаются на вентиляционной стороне радиатора, главным образом из-за проблем с засорением мусора и конденсата на входе и более высоких затрат на рабочую силу. Однотрубный ТРВ в положении вентиляции может работать двумя способами:

  1. Если температура в помещении уже удовлетворяет показания датчика и TRV закрывается до начала парового цикла, это может предотвратить выход всей массы воздуха в радиаторе из корпуса радиатора. Цикл выполняется, и в пространство не добавляется тепло (пока давление пара низкое).
  2. Если TRV открыт в начале парового цикла и закрывается, когда воздух был только частично вытеснен из корпуса радиатора, это эффективно ограничит объем корпуса радиатора, который может принимать пар в течение оставшегося парового цикла.

Второй сценарий требует, чтобы после начала парового цикла датчик TRV мог активировать клапан за более короткий промежуток времени, чем тот, в котором воздух вытесняется из радиатора. Для полного заполнения паром большого чугунного радиатора может потребоваться восемь-десять минут, в то время как конвекторы заполнятся за две минуты или меньше.Следовательно, реакция TRV должна произойти менее чем через десять минут от начала парового цикла для чугуна и менее чем через две минуты для конвекторов. Расширение материала сенсора происходит за секунды; ограничивающим фактором является время, необходимое для установления конвекционного тока в помещении, при котором датчик TRV погружается в воздух, температура которого превышает заданное значение. Расположение датчика TRV в помещении является решающим фактором при реагировании на более высокие температуры конвективного тока.Кроме того, на время отклика может влиять сама уставка температуры TRV относительно желаемой температуры помещения.

Уставки управления котлом

Рабочее давление котла и настройки кривой сброса наружного воздуха могут потенциально повлиять как на способность ТРВ контролировать тепловую мощность отдельного радиатора, так и на влияние ТРВ всего здания на расход топлива для обогрева. Например, паровой котел в типичном здании может быть настроен на работу при давлении на 2-5 фунтов на квадратный дюйм (фунт / кв. Дюйм) выше атмосферного.Пренебрегая падением давления в паропроводах и стояках, 5 фунтов на квадратный дюйм на радиаторе сожмут захваченный объем воздуха примерно на 25% и, следовательно, позволят этому радиатору выделять четверть своей максимальной тепловой мощности, даже если TRV успешно закрылся. Если бы рабочее давление можно было снизить максимум до 2 фунтов на квадратный дюйм, это позволило бы заполнить паром только 12% радиатора в том же случае, увеличивая способность TRV ограничивать тепловую мощность радиатора.

Поведение резидента

Поведение арендатора сложно предсказать и на него повлиять.Частое открывание окон жильцами может быть устоявшимся средством (читай: привычкой) контролировать перегрев. Обеспечение сбалансированного нагрева пара и постоянной температуры помещения является предварительным условием для установки TRV по другим причинам, упомянутым в этом руководстве, а также для уменьшения потребности и привычки арендаторов регулировать температуру помещения таким образом. Если это поведение сохраняется после установки TRV, возможно, что данный датчик TRV никогда не превысит свою заданную температуру и, следовательно, никогда не приблизится к ограничению выходной мощности радиатора.По этой причине ключевое значение имеет обучение по месту жительства.

Система вентиляции

Старые здания, которые чаще всего имеют однотрубное паровое отопление, часто не обслуживаются центральной системой механической вентиляции для подачи свежего воздуха в жилые помещения и удаления застоявшегося воздуха и запахов из кухонь и ванных комнат. Скорее, открывающиеся окна, управляемые жильцами дома, являются основным средством вентиляции. Это тот случай, когда дизайн здания внутренне чувствителен к поведению арендаторов - ожидается, что привычки приготовления пищи и индивидуальные предпочтения будут влиять на уровни вентиляции.Оконная вентиляция - это отдельное явление от контроля перегрева, связанного с окном, но она также может способствовать неправильной работе TRV.

Рекомендации по TRV

  1. Разнообразие марок и моделей TRV: TRV производятся рядом компаний, каждая из которых имеет несколько моделей, конструкция которых со временем изменяется. Кроме того, существует два основных типа работы TRV: восковые и сильфонные (сильфоны, в свою очередь, могут быть заполнены жидкостью или паром), что влияет на время отклика.
  2. Регулировка TRV
  3. : В зависимости от целей владельца здания у вас есть возможность установить TRV, которые регулируются жильцами или которые поставляются с фиксированной температурой с завода. Кроме того, размещение шкалы TRV внутри радиаторного шкафа может затруднить регулировку, в то время как для удобства жильцов также доступны настенные варианты.
  4. Уплотнения впускных клапанов радиатора и другие соединения: TRV, как и вентиляционные отверстия радиатора, функционируют при условии, что они могут контролировать движение воздуха внутри радиатора.При наличии утечек в резьбовых соединениях в радиаторном узле или в уплотнении впускного клапана эта функция может быть нарушена, и / или пар может выходить непосредственно в кондиционируемое пространство.
  5. Размещение датчика TRV: датчики TRV могут испытывать более низкие или более высокие температуры в результате их размещения в комнате. Например, датчики могут быть размещены снаружи или внутри конвекторных шкафов (в потоке прямого возвратного воздуха), на стене рядом с радиатором, на самом TRV или на внутренней стене.Размещение датчиков в стороне от радиаторных шкафов может защитить их от непреднамеренных ударов и износа, который может повредить хрупкие капиллярные трубки; тем не менее, это может также привести к слишком большому или слишком малому нагреву и ограничить эффективность TRV.
  6. Номинальное давление закрытия: также важно убедиться, что ТРВ в вашей установке могут правильно закрываться от рабочего давления, создаваемого паровой системой. Некоторые производители TRV сообщают, что их продукция выдерживает давление до 15 фунтов на квадратный дюйм без риска механического повреждения - конечно, 15 фунтов на квадратный дюйм, поскольку рабочий диапазон для паровой системы был бы крайне неприемлемым по причинам, описанным выше, - но обязательно проконсультируйтесь с производителем. .

Анализ затрат и выгод

Затраты на установку

TRV могут широко варьироваться, частично из-за используемого продукта, а частично из-за используемого метода установки - например, своими руками или лицензированными подрядчиками. Также будет различаться степень существующего перегрева в здании и продолжительность отопительного сезона. В результате в некоторых случаях TRV могут быть рентабельными как решение для всего здания, в то время как в других они могут подходить только для конкретных проблемных зон перегрева.

Энергетическое моделирование TRV, установленных в типичных каменных зданиях в климатических условиях Нью-Йорка, показывает, что при установленной стоимости 140 долларов установка будет иметь положительную окупаемость только в том случае, если средняя температура в помещении будет снижена на 6 ° F или более для типичных естественных условий. газовые котлы.

Как установить термостатические клапаны на радиатор

Термостатические клапаны устанавливаются на клапан на стороне радиатора. Вот наше удобное руководство о том, как снять радиатор и установить новый термоклапан.Это даст вам больше возможностей контролировать температуру в вашей комнате. Это довольно просто, но есть несколько сложных моментов, которые нужно согласовать, и вам нужно будет убедиться, что ваша система герметична, прежде чем начать.


Шаг 1. Изолируйте радиатор

Изолируйте клапаны по обе стороны от радиатора. Расколите гайки, откройте спускной клапан и слейте воду из радиатора.


Этап 2. Изоляция водоснабжения первичной системы

Изолируйте воду в первичной системе и отключите ее от электросети.Затем заблокируйте вентиляционное отверстие и подпитывайте расширительный бачок на чердаке. Сделать это можно, вставив резиновую пробку в канал 15 мм. Теперь система герметична и находится под атмосферным давлением.


Шаг 3. Снимите радиатор со стены

Снимите радиатор с кронштейнов. Когда оба клапана закрыты, вода не может выйти, даже если остальная часть системы все еще заполнена водой. Поскольку система открыта только с одного конца, вы можете снять вентиль вертикальных труб. Небольшое количество воды выйдет наружу, но остальная останется в трубе под атмосферным давлением.Делайте это только для труб, обращенных вверх.

  • Подложите старую тряпку или банное полотенце, чтобы впитать воду при снятии клапана


Шаг 4. Снимите клапан

Медленно снимите клапан. Если выходит больше воды, значит, воздух куда-то попадает в систему, поэтому вам нужно будет проверить блокировку, иначе у вас может быть утечка. Снимите клапан с помощью шестигранного ключа радиатора.


Шаг 5. Установите новый клапан

Добавьте две-три петли ленты PTFE к новым клапанам, чтобы сделать их водонепроницаемыми.Затем вручную затяните. Вы не можете использовать шестигранный ключ для радиатора на новом клапане, так как это труба размером 15 мм. Для затяжки используйте разводной гаечный ключ, удерживая клапан прямо.


Шаг 6. Установить радиатор

.

Поскольку это стандартный 15-миллиметровый компрессионный шарнир, вы можете использовать оливу и гайку из старого клапана. Таким образом, вы можете просто установить радиатор на место. Затяните стяжную гайку и клапан с другой стороны, используя пару разводных гаечных ключей.


Шаг 7. Установите переходник

.

Попытайтесь найти переходник такой же длины, как текущий клапан. Если есть разница, между двумя концами трубы будет некоторое движение. Не вытесняйте одну сторону, постарайтесь разделить разницу поровну между двумя. Если вы не можете этого сделать, необходимо обрезать вертикальную трубу как можно ниже и установить на место.


Шаг 8. Установите головку

.

Поместите головку на клапан, затяните зажим и поверните, чтобы установить температуру.Термостатические клапаны можно установить на любой радиатор, кроме помещения, в котором находится главный термостат.


Стоит ли устанавливать термостатические клапаны в дополнение к комнатному термостату? - Энергид

Да! Термостатические клапаны - это лучший способ правильно отапливать ваш дом! Используемые в комбинации с комнатным термостатом , они идеально регулируют ваш обогрев, и вы не получите перегрева некоторых комнат.

Результат! Больше комфорта плюс экономия энергии!

Ваш комнатный термостат не может делать все!

Как вы, вероятно, знаете, ваш комнатный термостат измеряет температуру комнаты, в которой он находится. Если в этой комнате не так тепло, как вы хотите, термостат отправит сигнал на ваш котел и заставит его работать, пока не будет достигнута требуемая температура. достиг.

Но все остальные помещения, где открыты радиаторные вентили, будут одновременно отапливаться -

  • иногда слишком много , в случае комнат, которые на меньше и лучше изолированы , чем комната, которую вы действительно хотите отапливать (эталонная комната), и
  • иногда без уважительной причины , в случае комнат, которые не нужно постоянно поддерживать в тепле (например, спальни).

Регулировка настроек термостатического клапана

Термостатический клапан выполняет функцию комнатного термостата , воздействуя на определенный радиатор. Фактически он перекрывает поступающую горячую воду, когда радиатор достигает необходимой температуры. Не удивляйтесь, если вы не увидите, как это работает - все происходит внутри!

Однако настройки по-прежнему довольно неточны, , потому что термостатические клапаны градуированы с использованием чисел вместо градусов Цельсия. Вы должны выбрать число, соответствующее желаемому уровню тепла. Это метод проб и ошибок. Как только вы получите желаемый результат, максимально оставьте его в покое!

Несколько советов, как добиться наилучшего результата

  • Помните, что комнатным термостатом является патрубок . Он сообщает котлу, когда нужно остановиться и запустить. Как только температура, необходимая вам в конкретной комнате, будет достигнута, все радиаторы выключатся, независимо от того, открыты их термостатические клапаны или нет.
  • Если у вас есть фиксированный комнатный термостат, вам нужно правильно выбрать размер ваших радиаторов , чтобы они могли обогревать ваши комнаты так, как вы хотите; Например, в ванной комнате вам необходимо установить радиатор, достаточно большой, чтобы нагреть комнату до 24oC, в то время как ваша эталонная комната нагревается до 21oC.
  • Термостатические клапаны в контрольной комнате , где расположен комнатный термостат, всегда должны быть установлены на « макс. Обогрев ».Фактически, если вы измените настройку клапана, вы можете вмешаться в работу комнатного термостата. Когда вы перемещаете беспроводной термостат, убедитесь, что вы регулируете клапаны как в новой эталонной комнате, так и в старой.
  • Избегайте постоянной регулировки настроек термостатического клапана; если вам холодно, полное открытие клапана не поможет. Фактически, до тех пор, пока не будет достигнут требуемый уровень тепла, впускной клапан горячей воды будет полностью открыт, даже если вы его не видите! Работа термостатического клапана ограничивается остановкой температуры с выше определенного уровня .Он закрывает клапан только при достижении необходимого уровня комфорта.

Где должны быть расположены термостатические клапаны?

На вашем отопительном оборудовании еще нет термостатических клапанов? Подобрать что-нибудь - всегда хорошая идея!

Мы рекомендуем вам установить термостатический клапан на каждого радиатора . Но нет необходимости устанавливать его в комнате со стационарным комнатным термостатом.

Полезная информация: в Брюсселе выполнение этой работы дает вам право на получение бонуса в размере 10, 20 или 30 евро за термостатический клапан, в зависимости от вашего дохода.Посетите веб-сайт Bruxelles Environnement, чтобы узнать больше.

A Праймер на термостатические клапаны радиатора | 2018-06-04

Термостатические радиаторные клапаны, возможно, являются одними из самых недооцененных гидравлических компонентов на современном рынке. И все же они такие простые, недорогие и полезные.

Кажется, все сосредоточены на электронном управлении зонированием системы. Большинство систем, с которыми я сталкиваюсь в полевых условиях, имеют зональные клапаны или зональные насосы.Термостат низкого напряжения будет размещен в месте, которое лучше всего отображает температуру этой зоны.

Термостат подключен к панели управления зоной. Эта панель получает запрос тепла от термостата и открывает клапан зоны или включает насос для подачи нагретой воды в соответствующую зону. Панель управления зоной одновременно посылает сигнал котлу или источнику тепла, чтобы обеспечить подогретую воду для зоны.

Вот чем отличается TRV. Это неэлектрическое, механическое устройство, которое регулирует поток в зависимости от температуры окружающей среды.Когда комната нагревается, TRV начинает замедлять поток, а когда комната остывает, TRV позволяет потоку увеличиваться.

TRV можно использовать для управления одним излучателем тепла или для управления несколькими излучателями в зоне. Многие люди думают, что они предназначены только для использования с радиаторами, как следует из названия. Нет ничего более далекого от правды.

Я полагаю, что TRV получили подходящее название, когда они были изобретены Данфосс в 1943 году. Почти у всех были эти величественные чугунные радиаторы, излучающие тепло в каждую комнату их дома.И это то, для чего изначально были разработаны TRV - управление теплопроизводительностью от радиаторов, чтобы помочь сбалансировать систему и обеспечить зонирование комнаты за комнатой. Отсюда и название.

Я бы сказал, что в сегодняшнем мире их следует переименовать в «Клапаны неэлектрических зон». Не только для того, чтобы получить большее признание на рынке, но и для того, чтобы название стало более точным в современных приложениях.

Рис A
Рис B

Вероятно, большинство TRV, с которыми вы столкнулись, были установлены на радиаторе и выглядели примерно так, как показано на рисунке A.

Исторически это была одна из самых распространенных конфигураций. Тем не менее, сегодня они бывают самых разных конфигураций, подходящих для самых разных приложений. Все, от клапанов с прямым корпусом до трехходовых отводных клапанов до клапанов с дистанционными датчиками и клапанов с телами дистанционного управления.

На рисунке B показана настенная управляющая головка с 16-футовой капиллярной трубкой, соединяющей привод. Нетрудно увидеть, как такой элемент управления в сочетании с клапаном с прямым корпусом может использоваться для управления зоной нагрева с несколькими эмиттерами.


Как они работают?

Давайте разберем их и посмотрим, как они работают. Чтобы получить наглядное представление, посмотрите на картинку C.

Внутри сенсорной головки находится сенсорный элемент. Это небольшой контейнер, наполненный расширяющейся жидкостью или воском. Жидкость / воск будет расширяться при повышении температуры и сжиматься при понижении температуры. Когда это происходит, он будет открывать и закрывать диск клапана в соответствии с повышением или понижением температуры окружающей среды.

Контрольная головка на рисунке B работает примерно так же. Однако вместо крепления управляющей головки непосредственно к корпусу клапана и непосредственного приведения в действие клапана для открытия и закрытия клапана используется капиллярная трубка, заполненная несжимаемой жидкостью.

По мере того, как термический элемент в головке датчика нагревается, он расширяется, давя на диафрагму. С другой стороны диафрагмы находится несжимаемая жидкость, которая проталкивается через капиллярную трубку и давит на диафрагму в приводе.Эта диафрагма, в свою очередь, будет давить на шток корпуса клапана, толкая диск клапана к седлу клапана и закрывая клапан.

Когда сенсорная головка остывает, происходит прямо противоположное. Как правило, есть пружины, которые заставляют клапан открываться при остывании термоэлемента.

Так TRV контролирует и модулирует поток.

Рис. C

Какими бы простыми они ни были, многие люди хотят их усложнить.Я помню, как потратил не менее часа на споры с одним из моих продавцов о том, закрываются ли TRV, когда они достигают заданной точки, или они частично открываются в этот момент.

Я сказал: «Они модулируют. Они никогда не закрываются полностью во время отопительного сезона, если температура в помещении не превышает заданное значение из другого источника ».

Он сказал: «Неправда! Они открываются и закрываются на всем пути. Если в комнате задано заданное значение, клапан закрыт. Когда в комнате понижается температура, она открывается.Вот как они работают ».

Ни один из нас не уступал, и я не зарабатывал деньги, спорив. Итак, я ушел. Я связался с производителем TRV. Я предполагал, что они должны знать ответ лучше, чем кто-либо другой.

Вот что мне сказали: когда в комнате достигается заданная температура, клапан все еще открывается на долю, позволяя пропускать лишь небольшой поток. Они также сказали, что клапан обычно работает в пределах последнего миллиметра своего хода, модулируя поток при мельчайших изменениях температуры в помещении.

Зачем мне их использовать?

Почему бы и нет? Есть много преимуществ. Они недорогие для начала. Не нужно прокладывать провода. Вы можете легко обеспечить управление зонами для каждой комнаты без группы термостатов, панелей управления зонами и зональных клапанов. Они также обеспечивают превосходный контроль комфорта в системе водяного отопления.

И электричество тоже не используют!

Как мне настроить мою систему TRV?

Это зависит от того, о каком типе системы идет речь.Давайте рассмотрим некоторые из них.

Высокотемпературная радиаторная система.

В системах этого типа обычно используется неконденсирующийся высокотемпературный источник тепла. Может использоваться ограниченная кривая сброса наружного воздуха или фиксированная температура воды. Вы захотите установить TRV на каждом радиаторе, кроме одного в самой холодной комнате. В этой комнате вы установите термостат для включения и выключения бойлера и насоса.

Если вы управляете котлом с помощью ODR (управление сбросом наружного воздуха) и у него есть функция WWSD (отключение в теплую погоду), вы можете установить TRV на каждый радиатор и установить перемычку на клеммы TT котла. Затем котел будет включаться и выключаться в зависимости от перепада уставки верхнего предела и при необходимости добавлять тепло. Когда на улице станет тепло, котел отключится.

Для этой настройки также следует использовать насос с регулируемой скоростью. Тот, который работает с пропорциональным давлением или технологией «Auto Adapt».

Также следует отметить, что данный тип установки лучше всего подходит для высокотемпературного котла, имеющего достаточную тепловую массу, например, чугунного котла. Некоторые котлы без конденсации, например, с медными оребрениями, имеют небольшую массу и имеют минимальный расход, которого необходимо строго придерживаться.

Высокотемпературная плинтусная система.

Давайте посмотрим на систему этого типа, котел и насос того же типа, что и в первом примере. Однако вместо радиаторов в качестве излучателей тепла используется плинтус из ребристых труб. ТРВ здесь могут работать так же хорошо, как и с радиаторами, но мы их устанавливаем немного иначе.

Большинство плинтусов с ребристыми трубами в моем районе устанавливаются последовательно. Это означает, что ряд плинтусов соединены последовательно, охватывая несколько комнат.Обычно в центре этих комнат находится термостат для управления этой зоной.

Рис D

Мы все еще можем использовать TRV для управления температурой в отдельной комнате, но они будут другого типа, чем вы привыкли. Для этого мы должны использовать TRV с корпусом трехходового переключающего клапана, показанного на рисунке D.

Клапан должен быть установлен на питании каждого обогревателя плинтуса.Затем вам необходимо установить байпасную трубу, соединенную с байпасным портом на TRV, и ввести в обратную трубу плинтуса.

Для этого доступно несколько различных вариантов контрольной головки. Один тип требует, чтобы вы просверлили отверстие в лицевой стороне или конце торцевой крышки плинтуса. Головка датчика TRV будет выступать через отверстие, позволяя определять и регулировать температуру.

Если у вас есть несколько обогревателей плинтуса в одной комнате, вы можете установить трехходовой TRV с выносной настенной панелью управления.Обводная труба будет идти от клапана TRV к возврату последней плинтуса в комнате.

Расположенный в центре термостат все еще может использоваться для включения и выключения котла в этой настройке. TRV будут служить в качестве устройств динамической балансировки и распределять BTU по дому пропорционально настройке температуры в каждой комнате.

Также нет проблем с потоком со стороны котла, поскольку поток воды скорее отводится, чем замедляется. Это увеличивает вашу гибкость при выборе котла, обеспечивая хорошие результаты как с котлами с малой массой, так и с котлами большой массы.

Микрозоны.

TRV - один из лучших инструментов для устранения проблем, связанных с микрозонами.

Что такое микрозона? Микрозона - это именно то, что вам нужно. Это миниатюрная зона, если сравнить тепловую нагрузку этой зоны с тепловой нагрузкой всей конструкции.

Поскольку размер котла соответствует потребности в тепле для всей конструкции, он невероятно велик для микрозоны. Если микрозона требует тепла, в то время как ни одна из других зон не вызывает, бойлер будет работать в режиме короткого цикла.Это быстрее изнашивает котел и снижает эффективность.

Вот как это настроить: используйте TRV, который лучше всего соответствует приложению, и используйте его для управления потоком, идущим в микрозону. Трубопровод, идущий к излучателям тепла в микрозоне, должен быть привязан к распределительному трубопроводу котла таким образом, чтобы он пропускал поток всякий раз, когда включается любая из других зон.

Это позволит комнате получать тепло в любое время, когда есть потребность в тепле в здании, а TRV предотвратит перегрев помещения.Микрозона не может послать запрос на нагрев котла и, следовательно, не вызовет проблем с короткими циклами.

Одно из моих любимых применений для этого приложения - в ванных комнатах в домах с лучистым теплом пола. В ванных комнатах часто не так много места на полу, и кажется, что в них всегда есть окно и большая внешняя стена. Это увеличивает тепловую нагрузку и соответствующие потребности в БТЕ / час на квадратный фут по сравнению с остальной частью дома.

Вместо того, чтобы размещать трубы на расстоянии 8 дюймов, я мог бы разместить их на расстоянии 4 дюймов, чтобы увеличить тепловую мощность и сделать пол более равномерной температурой.TRV контролирует поток, проходящий через трубки, и предотвращает нагревание помещения, сохраняя при этом пол в большей степени теплым.

Несколько лет назад я занимался модернизацией системы отопления в доме, который ремонтировался. Это был старый исторический дом с высокими потолками, кирпичными стенами и гигантскими старыми чугунными батареями.

В какой-то момент дом был разделен на две квартиры, и после многих лет аренды он потерял большую часть своего первоначального величия. Дом был продан, и новый владелец решил вернуть ему первоначальную красоту.

Он нанял меня, чтобы я составил план системы отопления. Он хотел сохранить радиаторы, но избавиться от гигантских стальных трубопроводов и чудовищного котла в подвале. На этом котле были насосы такие большие, что я просто стоял и смотрел некоторое время. Я не привык видеть что-то такого размера в жилом доме.

В следующем выпуске мы рассмотрим расчеты, проектирование системы, трубопроводы и стратегии управления, которые мы использовали, чтобы оживить эту систему.

Харви Рамер - владелец Ramer Mechanical (RM) LLC. RM специализируется на системах лучистого и водяного отопления. Компания также предоставляет другие механические услуги жилому и легкому коммерческому рынку. Рамер также предоставляет услуги по проектированию систем отопления и консультации по всей стране. Свяжитесь с ним по адресу [email protected]

Z-Wave Термостат Радиаторный клапан (TRV) для интеллектуального отопления • Aeotec

Беспроводное управление и с батарейным питанием, Радиаторный термостат предлагает умные автоматизация, планирование, и точный комнатная температура анализ, который может уменьшить счета за электроэнергию до 30%.

Встроенное открытое окно обнаружение, наряду с необязательный, дополнительный датчики, отключить нагрев когда окна открыл, спасая вас энергия и деньги.

Измеряйте и управляйте от 8º до 28º.Радиатор Термостат держит вас идеально теплый и ваша собственность совершенно безопасно от повреждение морозом.

Вы хотите контролировать ситуацию, но не хотите, чтобы все контролировали ее.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
