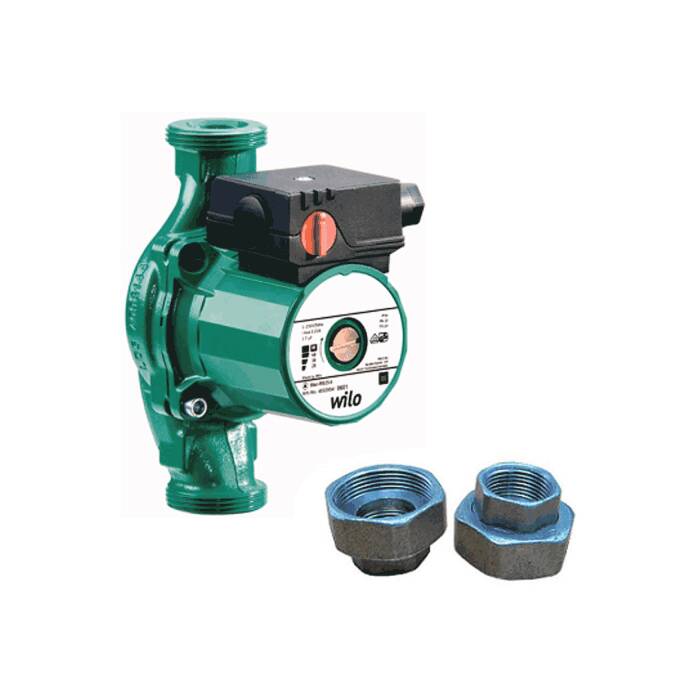

Циркуляционный насос Wilo STAR-RS 25/8 с гайками
Циркуляционный насос Wilo Star RS 25/8 немецкого производства, с «мокрым» ротором: перекачиваемая жидкость смазывает все подвижные детали изделия. Это способствует тому, что для бесперебойной работы прибора не требуется ни дополнительной смазки, ни охлаждения движущихся элементов конструкции. Кроме этого наличие «мокрого ротора» за счёт снижения трения, понижает и уровень шума: насос работает очень тихо, практически бесшумно.
Промышленная группа Wilo («Вило») имеет своё представительство на территории Российской Федерации. Wilo Star RS 25/8, как и остальная номенклатура насосного оборудования данной зарегистрированной марки, обладает полным комплектом сертификатов качества РФ.
Расшифровка обозначения насоса
Wilo Star RS 25/8 с гайками | |
Wilo | фирма-производитель (Германия) |
серия насоса | |
RS | циркуляционный насос для систем отопления, насос с «мокрым ротором» со штуцерным соединением |
25 | Резьбовое соединение: диаметр патрубка – 25 мм, резьба — Rp1” (ГОСТ 6211-81) |
8 | Максимальный напор в метрах при нулевом расходе – 8 м |
с гайками | Изделие поставляется в комплекте с присоединительными гайками |
Область применения
Как следует из расшифровки символов обозначения, в первую очередь насос предназначен для использования в замкнутой отопительной системе.
Его применение послужит оптимальным решением для загородной усадьбы или коттеджа, в том числе и для обеспечения циркуляции при обустройстве водяного «тёплого пола». Несмотря на то, что у компании имеются специальные серии для использования в промышленных системах охлаждения и кондиционирования, эта задача под силу и данному аппарату. Также фирма-производитель допускает использование агрегата в системах горячего водоснабжения (ГВС).
В качестве рабочего тела, кроме чистой воды, разрешено использовать смесь воды пополам с гликолем. В последнем случае из-за отличия вязкости смеси от вязкости чистой воды, необходимо скорректировать гидравлические характеристики изделия.
Особенности и преимущества
Преимущества насоса Wilo Star RS 25/8, как и других аппаратов серии Wilo Star RS, заключены в простоте и надёжности конструкции, а также в прочностных характеристиках используемых материалов. Совокупность лёгкого и прочного рабочего колеса из армированного стекловолокна, стабильных характеристик вала из нержавеющей хромосодержащей стали, наличие графитовых подшипников и надёжного чугунного корпуса позволили создать компактное изделие весом 3,4 кг с габаритными компактными размерами (см.
Рис. 1 Габаритный чертеж
Благодаря грамотным конструктивным решениям:
– агрегат может монтироваться как в горизонтальном, так и вертикальном положении и не нуждается в техническом обслуживании;
– съёмный кабельный ввод и пружинные клеммы способствуют упрощённому и быстрому подключению и вводу прибора в эксплуатацию;
– возможность предварительного выбора одной из трёх частот вращения в зависимости от нагрузки, позволяет оптимально подойти к вопросу потребление электроэнергии.
Двигатель агрегата обладает ещё одним неоспоримым преимуществом: он устойчив токам блокировки и не требует дополнительной защиты от перегрузок.
Схема подключения однофазного 2-полюсного мотора (бытовая сеть ~ 1–230 В, 50 Гц) показана на Рис.
2.
Рис. 2 Схема подключения насоса к электросети
Гидравлические характеристики насоса, которые находятся в прямой зависимости от частоты вращения ротора (соответствующие 3-м ступеням мощности изделия) Вы можете оценить с помощью графиков, представленных на Рис. 3. Предельно допустимое рабочее давление, на которое рассчитан «Вило Стар РС 25/8» – 10 бар, при температуре окружающего воздуха не выше +40° C, температура рабочей жидкости может находиться в пределах от -10° C до +110° C включительно. Частота вращения ротора при максимальной нагрузке достигает значения 2760 оборотов в минуту. Потребляемая мощность, в зависимости от режима эксплуатации, изменяется в диапазоне от 62 до 132 Вт, потребление тока при максимальной мощности до 0,75 А. Не в последнюю очередь приборы марки «Вило» получили известность именно благодаря высоким показателям КПД и экономному расходованию электроэнергии.
Рис. 3 Диаграмма зависимости напор/производительность/мощность.
Рабочее поле Wilo Star RS 25/8 в сравнении с другими насосами данной серии отражено на Рис. 4. Графики наглядно представляют зависимость напора от объёма перекачиваемой жидкости (для удобства указана в кубометрах в час), а дополнительная возможность оценки характеристик других моделей серии поможет убедиться в правильности выбора.
Рис. 4. Диаграмма рабочего поля моделей Wilo Star RS
Прочные и надёжные насосы Wilo по доступной цене при установке и эксплуатации согласно прилагаемой к изделию инструкции, прослужат Вам долгие годы, не создавая никаких дополнительных проблем.
Обратитесь к нашим специалистам! Они помогут подобрать оптимальное устройство для Ваших условий эксплуатации, помогут с выбором принадлежностей и комплектующих.
Мы также предоставим всю информацию об оплате и доставке покупки по указанному адресу в кратчайшие сроки.
Каталог насосы и насосные установки для систем отопления, кондиционирования, охлаждения от Wilo в формате *.
pdf
STAR-RS
| Характеристики товара | |
| Максимальный напор, м | 8 |
| Вид защиты | IP 44 |
| Диапазон температур | от -10° C до +110° C |
| Максимальный расход, м.куб/час | 5,7 |
| Размер напорного патрубка | 25 |
| Размер приточного патрубка | 25 |
| Параметры эл. сети | 1~230 В, 50 Hz |
| Тип ротора | Мокрый |
| Давление, бар | 10 |
Циркуляционные насосы Wilo
Примечательной и заметной особенностью нового поколения высокоэффективных циркуляционных насосов для систем отопления и кондиционирования в одно- и двухквартирных домах является зеленая кнопка управления, которая вместе с новыми функциями обеспечивает максимальное удобство ввода в эксплуатацию и технического обслуживания.
Тип сортировки: Позиция Наименование Цена Дата
Позиции с 1 по 12 из 113
Показать: 12 24 36 48
Загрузка .
..Показать еще …
1
При выборе циркуляционного насоса следует исходить из того, что заданная расчетная точка должна лежать на характеристике макс. частоты вращения электродвигателя в точке максимального КПД или находиться вблизи этой точки. Если заданная рабочая точка лежит между двумя Отопление, кондиционирование, охлаждение Рекомендации по подбору и монтажу характеристиками насосов, то следует выбирать насос меньшей мощности. В системах отопления снижение подачи насоса, связанное с таким выбором, не оказывает существенного влияния на эффективность отопления. Однако, в системах охлаждения/холодильных установках такое снижение подачи следует учитывать.
Для подбора циркуляционного насоса, необходимо знать требуемые расход и напор. Чтобы их найти существует много способов, приведем несколько простейших:
Q = 0,86 x P/dt
Q – необходимая производительность насоса м3 в час
Р – тепловая мощность системы в кВт (мощность котла)
dt – дельта температур – разница температур теплоносителя в подающем и обратном трубопроводе.
Обычно принимается равной 20 градусам. Для определения напора H, воспользуемся упрощенной формулой: H = N x K N – количество этажей здания, включая подвал K – усредненные гидравлические потери на один этаж здания. Коэффициент К принимается 0,7-1,1 метра водяного столба для двухтрубных систем отопления и 1,16-1,85 – для коллекторно-лучевых систем.
Напор – это вторая и важнейшая характеристика циркуляционного насоса. Каждая гидравлическая система имеет сопротивление пропускаемому по ней потоку воды. Каждый угол, тройник, редуцирующий переход, каждый подъем – все это местные гидравлические сопротивления, сумма которых и составляет гидравлическое сопротивление отопительной системы. Циркуляционный насос должен преодолеть это сопротивление, с сохранением расчетной производительности.
Обратите внимание, что каждая отопительная система является равновесной, насосу не нужно поднимать воду, он только преодолевает сопротивление системы, поэтому выбирать насос с заведомо большим напором не имеет смысла.
