Чугунная ребристая труба
Трубы из чугуна, имеющие рельефную поверхность, на сегодняшний день производятся с округлыми ребристыми формами. Такие изделия стоит располагать таким образом, чтобы прилив по горизонтали занимали положение по вертикали. Благодаря такой схеме монтажа, обеспечивается качественная чистка всех участков трубы от грязи. Данные изделия являются популярной продукцией, так как они дешевые, свойство устойчивости относительно коррозийных образований имеет высокий уровень.
Округлые трубы из чугуна, имеющие ребристую поверхность, производятся длиною в пределах 0,52 метра. Монтаж изделий заключается в прокладке их по горизонтали в несколько рядов с образованием змееобразной формы. Для этого используются вспомогательные крепления такие, как болты, фланцы и контрфланцы.
Такие трубы наряду с трубами из железа, имеющие гладкую поверхность, в основном нашли применение в отопительных системах. С практической точки зрения, указанные изделия лучше располагать под подоконниками, при этом, чем ниже расположить прибор отопления, тем будет эффективнее отдача тепла, а соответственно и обеспечение наилучшего обогрева помещения с правильным распределением температурного режима комнатного воздуха в вертикальной плоскости.
Использование труб из чугуна с ребристой поверхностью предполагает обязательное применение очищенных масел, поскольку ребра труб создают все условия для покрытия их пылью и ее продуктов распада, а также полимерных веществ. А очистка изделия усложняется за счет рельефной поверхности. Если не производить очистку таких изделий, то в результате можно получить уменьшение коэффициента отдачи тепла и затрудненное прохождение масел.
Нагревательный прибор отопления, трубы из чугуна с ребристой поверхностью и систему передачи и транспортировки теплоносителя, состоящую из труб с гладкой поверхностью, лучше монтировать открытым образом, это обеспечить улучшение теплообмена. Сооружение оградных элементов допускается только для целей архитектурного характера.

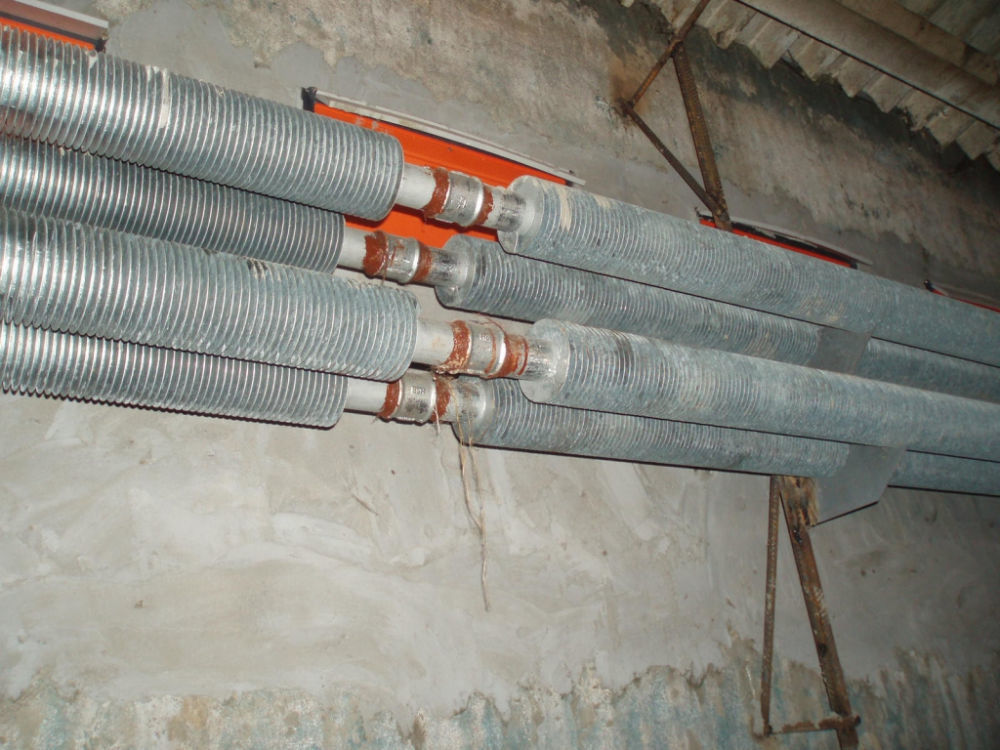

В процессе монтажа труб из чугуна, имеющие ребристую поверхность, промежуток от плоскости напольного покрытия до вертикальной оси чугунного изделия допустим не меньше 20 см. А от плоскости отшлифованной стены или перегородки не менее 13 см.
В случае монтажа труб в несколько рядов, промежуток между ними должен составлять минимум 25 см.
В зданиях массовой застройки (микрорайон), помещениях для совместного проживания людей или подсобных помещениях производств, допускается сдвиг отопительного прибора ближе к стояку, при этом первое ребро прибора не должно быть ближе к откосу окна, чем на 15 см.
В процессе монтажных работ на поверхностях из кирпича, для труб из чугуна, которые имеют ребристую поверхность, используются специальные крепежные механизмы, которые имеют параметр изгиба в 4,4 см и параметр длины около 26 см. При монтаже данных изделий на перегородочных конструкциях тоже необходимо использовать специальные крепежи. В таких случаях прибегают к помощи вспомогательных крепежных элементов таких, как дюбель, гвозди или шурупы.
Отопительные приборы из чугуна и изделия с ребристой поверхностью зачастую монтируются на креплениях и очень редко используются для них подставки. Крепежи, которые изготавливаются из стального листа, который имеет толщину 6 мм, необходимо зафиксировать в подготовленных отверстиях бетонной стены с помощью цементной смеси.
Аналогичные действия нужно провести в случае кирпичной перегородки.
Кроме того, необходимо рассчитать, сколько креплений понадобится для конкретного помещения. При таком расчете необходимо ориентироваться на то, что один крепеж рассчитан на один квадратный метр отопительного прибора, но их не должно быть меньше, чем три крепежа на весь прибор. Рассчитывая крепления для прибора, необходимо учитывать, что отопительный прибор в большей степени держится на нижних крепежах, а верхние крепления только поддерживают приспособление от возможности перевернуться.
Крепежные элементы надо размещать под перегородками прибора, которые находятся между ними, а у изделий с ребристой поверхностью около фланцевых деталей (см. Фланцевый адаптер).
Крепежи для монтажа ребристых на стене из кирпича изделий имеют изгиб в 4,4 см, параметр длины около 26 см, и размер около 22 см. Теплообменники из чугуна создаются из ребристых изделий, которые имеют фланцы, путем сбора их в одну конструкцию с помощью коленных элементов.
Необходимо обеспечение прохождения водных ресурсов от нижнего отвода к верхнему.
Обогреватель для труб, в котором происходит естественная конвекция воздуха, состоит из чугунных или стальных труб, имеющих ребристую поверхность. Такие изделия располагаются в футляре из металла, процесс их обогрева происходит посредством пара или воды. Воздушная масса попадает в конвектор с нижней стороны, обогревается там и поступает в помещение сквозь решетчатую деталь сверху прибора. Благодаря этому, наибольший процент тепла отдается с помощью конвекционного процесса.
Водный теплообменник из чугуна имеет конструкцию из чугунных изделий с ребристой поверхностью, которые в определенном порядке соединяются коленными деталями. Такие теплообменники на трубу дымохода производятся двух видов, каждый, из которых проходит обмывку газом. В теплообменниках, имеющих две колонки, между составляющими его частями монтируется металлический барьерный элемент.
В приборах, работающих с помощью пара, роль нагревательной части играет труба из чугуна, имеющая ребра или система труб для отопления в идее пластин.
Для достижения нагрева и обогрева в большинстве случаев используются трубы из чугуна, которые имеют ребра или конструкция из гладкостенных труб и в редких случаях отопительный прибор центрального отопления. У каждого из них необходимо установить вентиль, как на паровых, так и на обратных подводах, это обеспечит своевременное выключение отопительного приспособления. В случае выключения приспособления с одной из подводок, парообразное вещество также будет попадать в отопительный прибор их системы конденсации.
На сегодняшний день используются водные отопительные приборы, которые состоят из изделий с ребристой поверхностью и соединителями прямоугольной формы. Изделия нужно установить по горизонтали, по очереди в ряд. Соединительные диски выполняют функцию креплений коленных деталей, которые обеспечивают сцепление труб прибора.
В маленьких котельных сооружениях используются водные теплообменники, состоящие из чугунных труб с ребристой поверхностью. Теплообменники из стали используются для испепеления топливного материала, который не вызывает коррозийных образований.
Целесообразным вариантов считается использование водных теплообменников, состоящих из блоков, имеющих изоляционные свойства и обшивку, так как они:
1. Имеют компактный вид;
2. Им присуще небольшие размеры;
3. Способствуют обеспечению высокого уровня плотности подачи газа между главными частями отопительного оборудования.
В случае нагрева воздуха до высоких показателей температуры используют приборы из труб, имеющих ребра овальной формы, ребра при этом располагаются вдоль внутренней поверхности и поперек внешней.
В центральной отопительной системе применяются все указанные виды приборов, в том числе и радиаторы из листов стали прошедшие штамповку.
В сфере отопительных технических приспособлений нашли применение теплообменники с нагревателями из оребренных труб из стали. Также популярными являются обогревающие панели из бетона, в которых зафиксированы змееобразные трубы из стали.
Отопительная система, работающая на пару и используемая в зданиях производств, предполагает отсутствие даже малейшей возможности взрыва, пыли и пара быстрого возгорания.
Чугунная ребристая экономайзерная труба: особенности
Несмотря на обилие современных материалов, для обогрева помещений по-прежнему широко применяются чугунные конструкции. Особенно популярны экономайзеры – ребристые теплообменники с очень высоким коэффициентом полезного действия, обусловленным подобной конфигурацией. Данная разновидность отопительных конструкций с большой эффективностью применяется для обогрева просторных помещений, крупных промышленных объектов, складов.
Содержание
- 1 Характеристики
- 2 Принцип работы экономайзера
- 3 Применение чугунной экономайзерной трубы
- 4 Условия эксплуатации
- 5 Плюсы системы
- 6 Недостатки
Характеристики
Чугунные ребристые экономайзерные трубы предназначены для монтажа в системы водяного и парового отопления. Выглядит подобная продукция как цельнолитое изделие с регистрами прямоугольной или круглой формы. Наличие ребер значительно увеличивает площадь теплообмена по сравнению с гладкими конструкциями.
Габариты экономайзерных труб стандартны: внутренний диаметр составляет 70 мм, внешний – 175 мм. Толщина стенок – 8 мм. Значительная разница размеров позволяет наружной части трубы оставаться относительно прохладной, в то время как прибор работает на полную мощность.
Все производители подобной продукции предлагают покупателям 2 и 3-метровые трубы. Данный факт в немалой степени обусловлен значительным весом исходного материала. Изделия с большей длиной были бы слишком тяжелыми.
Тем не менее сконструировать радиатор по всему периметру помещения довольно просто. Это делается с помощью специальных монтажных переходников – торцевых фланцев. Производители предусматривают оснащение труб 2 пробками с отверстиями. Также чугунные радиаторы имеют в конструкции 2 несъемные заглушки. Внешняя поверхность батарей обрабатывается специальной грунтовкой, усиливающей антикоррозийную защиту. Для чугуна применяют составы на основе эпоксидных смол.
Принцип работы экономайзера
По сути, данный агрегат является теплообменником парового котла.
Типичный прибор представляет собой многорядную конструкцию из согнутых труб, секции которой расположены в шахматном порядке. В этом агрегате с помощью выходящих из теплоносителя газов начинается предварительный нагрев воды до 30-40 градусов, после чего она попадает в стационарный нагревательный узел.
Данный факт позволяет значительно увеличить коэффициент полезного действия отопительной системы за счет повторного использования энергии отработанного газа. Именно поэтому установка экономайзера является выгодной. Благодаря дополнительной структуре скорость выхода газов существенно снижается. Перед выбросом в атмосферу они успевают отдать всю свою тепловую энергию. Таким образом, использование на производстве экономайзера окупается в течение 1-2 лет.
Водяные и паровые котлы бывают кипящие и некипящие. Чугунные экономайзерные трубы используются только для второго варианта. Отличительная особенность таких котлов – необходимость отвода пара, поскольку они не предназначены для работы при слишком высоком давлении.
Кроме всего прочего, ребристая секция может быть самостоятельным элементом отопительной системы.
Применение чугунной экономайзерной трубы
Поскольку данное промышленное изделие обладает очень большим уровнем теплообмена, наиболее рационально использовать его для обогрева помещений с обширной площадью, высокими потолками. Наибольшее распространение чугунные ребристые экономайзерные трубы получили в отопительных системах, установленных в:
- складских помещениях;
- заводских цехах;
- промышленных площадках;
- животноводческих комплексах – коровниках, конюшнях, птицефабриках.
При желании данные конструкции также используют и в частных домах. В этом случае для организации качественного отопления можно ограничиться небольшим количеством регистров. Наиболее часто в жилых помещениях встречаются чугунные радиаторы с ребристыми трубами.
Условия эксплуатации
Данная продукция отличается высоким уровнем неприхотливости при использовании в системах отопления.
Важным фактором для эксплуатации являются характеристики базового теплоносителя:
- рабочая температура котла должна находится в пределах 90 градусов. При этом допускаются кратковременные повышения до 150 градусов;
- постоянное давление – 1 Мпа, максимально возможное – 2,4 МПа;
- линейная плотность потока – 0,6 кВт/м.
Для обеспечения оптимальных условий эксплуатации таких труб во время монтажа следует придерживаться определенных правил. В первую очередь при выборе места установки необходимо учесть, что расстояние от пола до средней оси экономайзера должно быть не менее 0,2 м. Также следует оставить достаточный промежуток между батареей и стеной. Это расстояние должно составлять не менее 13 см. Если планируется установить двухрядную и более конструкцию, между осями труб необходимо выдерживать 0,25 м.
Плюсы системы
Чугунные батареи обладают рядом существенных преимуществ, которые делают их наиболее оптимальным вариантом при проектировании системы отопления.
- высокая теплопроводность;
- слабая подверженность коррозии как снаружи, так и внутри изделия;
- доступная цена;
- срок эксплуатации свыше 100 лет;
- способность материала сохранять тепло в течение длительного периода.
Недостатки
Ребристые экономайзерные трубы из чугуна имеют и отрицательные качества. Среди них наиболее существенным считается вес подобных конструкций, который затрудняет транспортировку и монтаж. Также сложности вызывает мытье и чистка ребристых поверхностей. Попавшая в это пространство пыль и грязь становится труднодоступной для простых гигиенических процедур.
Именно этот факт обуславливает редкое использование ребристых конструкций в жилых помещениях. Еще один недостаток трубчатой продукции подобного типа – слабая устойчивость пластин к механическим повреждениям.
Похожие статьи:
Единственная в мире муфта для тяжелых условий эксплуатации получает баллы LEED®
Перейти к содержимому
УНИВЕРСАЛЬНОСТЬ И АДАПТАЦИЯ
С 1991 года компания Mission производит муфты HEAVYWEIGHT, которые, в свою очередь, поставляют в сантехнику и механическую промышленность высокопроизводительные муфты для тяжелых условий эксплуатации, надземные или подземные.
Все материалы для муфт HEAVYWEIGHT поставляются и производятся здесь, в США.
ЖЕСТКОЕ СОЕДИНЕНИЕ + ДЕФЛЕКЦИЯ
HEAVYWEIGHT Муфты легко приспосабливаются к прогибу и подъему в подземных условиях без разрыва
СОПРОТИВЛЯЮТ ВНУТРЕННЕМУ ДАВЛЕНИЮ
Противодействуют «гидравлическому скачку» или скачкам гидростатического давления в многоэтажных надземных коммерческих и жилых зданиях уменьшить трение и предотвратить травмы от острых краев = простая и безопасная установка
НАДЗЕМНОЕ ПРИМЕНЕНИЕ
- Вертикальная установка, где засорение может привести к повышению давления
- Огнестойкие трубопроводные системы (например, из чугуна)
- Бесшумные/виброизоляционные трубопроводные системы (например, многоквартирные дома)
ПОДЗЕМНЫЕ ПРОКЛАДКИ
- Расширение или сжатие грунта из-за активных изменений температуры 2 30024
- Сейсмически опасные участки коррозионные среды
- Неправильно засыпанные траншеи
- Высокий уровень грунтовых вод
НАДЗЕМНЫЕ ПРИМЕНЕНИЯ
Современные трубопроводные системы не все рассчитаны на повышенное внутреннее гидростатическое давление.
Это особенно часто встречается в многоуровневых коммерческих проектах с подземными гаражами. Повышение внутренних требований может вызвать чрезмерное давление во всей системе, что приведет к «гидравлическому прыжку». (Всплеск давления при любом изменении направления, в частности у основания стека.)
Гидравлический прыжок — основная причина, по которой не выходит из строя ни одна из узловых труб. Системные сбои могут привести к потенциальным рискам для здоровья, материальному и структурному ущербу.
Муфты Mission HEAVYWEIGHT разработаны, чтобы выдерживать повышенное гидростатическое давление, что устраняет неотъемлемую опасность гидравлического прыжка.
ПОДЗЕМНОЕ ПРИМЕНЕНИЕ
Подземные системы трубопроводов представляют особые проблемы. Коррозия, движение грунта и инфильтрация/экфильтрация могут происходить незаметно. ТЯЖЕЛЫЕ Муфты обеспечивают более жесткое соединение, допускающее некоторое отклонение и восстановление без разрыва.
Преимущества использования муфты HEAVYWEIGHT вместо стандартной муфты без ступицы:
ПОДЗЕМНЫЕ ИСПЫТАНИЯ
Национальное бюро стандартов, теперь известное как Национальный институт стандартов и технологий (NIST), провело 14-летнюю оценку.
Испытания были начаты в 1970 году, и данные постоянно регистрируются. Скомпилированные данные обширных испытаний озаглавлены « Коррозионное поведение выбранных нержавеющих сталей в почвенной среде» (NMSIR 81-2228). Различные почвы были выбраны из 128 испытательных площадок, ранее оцененных, чтобы представить диапазон различных агрессивных почв на всей территории Соединенных Штатов.
ПОДЗЕМНЫЕ ИСПЫТАНИЯ INSIGHTS
Нержавеющая сталь ТИП 304
- Высокая устойчивость к точечной коррозии и наземным атакам
- Отсутствие коррозионного растрескивания под напряжением при реальных подземных применениях
- Нет отказов при соединении с цинком, магнием или железом (сталью), при испытании разнородных металлов под напряжением
ТИП 301 Нержавеющая сталь
- Растрескивание под напряжением из полностью твердой и полутвердой нержавеющей стали
- Микротрещины после двух лет в глинистых почвах
- Все полутвердые образцы, соединенные с магнием , не выдержали испытание при испытаниях разнородные металлы под напряжением
- Два из шести образцов (33%) были неустойчивы к растрескиванию при соединении с железом.
Исторически сложилось так, что инженеры-механики определяли трубы с раструбом и патрубком для смягчения условий подземного грунта. Два способа соединения раструба и патрубка приводят к различной производительности системы:
- Жесткая (свинцовая и дубовая)
- Полужесткие ( Компрессионные прокладки)
Жесткие (свинец и дуб)
Жесткие соединения из свинца и пакли устойчивы к повышенному гидростатическому давлению, но имеют ограниченные возможности прогиба. Эти стыки могут треснуть и выйти из строя из-за подвижки грунта, оседания грунта или сейсмической активности.
Полужесткие (компрессионные прокладки)
Полужесткие компрессионные уплотнительные соединения допускают некоторый прогиб. Согласно CISPI отклонение не более 5″. на 10-футовой трубе, превышение которой может создать проблемы как с инфильтрацией, так и с эксфильтрацией. Более того, все изменения направления нуждаются в сдерживании.
Эти суставы различаются по степени радикального сжатия от сустава к суставу. Эти отклонения возникают из-за непоследовательного применения смазки во время установки.
Муфты Mission HEAVYWEIGHT способны выдерживать изменения гидростатического давления при сохранении целостности системы. Эти сверхмощные муфты без ступицы экономичны, проще в использовании и безопаснее в установке.
Common Applications
Arenas
Clean Rooms
Computer Facilities
Data Centers
Education
Film Archives
Government
Hospitals
Laboratories
Mixed-Use, Urban
Museums
Фармацевтические предприятия
Серверные фермы
Спортивные стадионы
Высотные здания
Театры
Известные проекты
CityCenter Las Vegas
CityCenter Las Vegas — это многофункциональный городской комплекс площадью 16 797 000 квадратных футов (1 560 500 м2) на 76 акрах (31 га), расположенный на Лас-Вегас-Стрип в Парадайзе, штат Невада.
Стадион Янки, Нью-Йорк
Стадион Янки расположен в Бронксе, районе Нью-Йорка. Он служит домашним стадионом для New York Yankees из Высшей лиги бейсбола (MLB) и домашним стадионом Нью-Йоркского футбольного клуба Высшей футбольной лиги (MLS).
Bank of America Tower, LEED® Platinum
Bank of America Tower (BOAT) в One Bryant Park — небоскреб высотой 1200 футов (366 м) в районе Мидтаун на Манхэттене, , Нью-Йорк, . Это было первое коммерческое высотное здание, получившее платиновый сертификат LEED®.
Bay Adelaide Centre, золотой статус LEED®
Bay Adelaide Centre — это офисный комплекс в финансовом районе Торонто, Онтарио, Канада. Развитие достигнуто Золотой статус LEED® за экологическую устойчивость проекта.
HEAVYWEIGHT Муфты НАД/ПОДЗЕМНЫЕ Установки
Муфты без втулок для тяжелых условий эксплуатации, предназначенные для соединения чугунных канализационных труб без втулок и фитингов в сантехнических и дренажных и вентиляционных установках (DWV).
Только для безнапорных, самотечных применений. Размеры от 1,5″ до 15″
КОМПОНЕНТЫ
Зажимы с несколькими осевыми прорезями: Серия 304 для тяжелых условий эксплуатации, червячный привод (4 или 6)
Прокладка: Литая цельная эластомерная уплотнительная прокладка
Экран: Серия 304 для тяжелых условий эксплуатации из нержавеющей стали (толщина 0,0075 дюйма)
ХАРАКТЕРИСТИКИ
ГЕРМЕТИЧНЫЙ
Лента с увеличенным натяжением фиксирует концы труб, образуя водонепроницаемое, непроницаемое для корней уплотнение, непроницаемое для инфильтрации и эксфильтрации.
SECURE
Уплотнительные кольца круглого сечения под каждым хомутом предотвращают соскальзывание конца трубы для усиленного уплотнения соединения.
АНТИКОРРОЗИОННАЯ
Компоненты из нержавеющей стали в сочетании со значительным коэффициентом прогиба делают эту муфту очень надежной наземной или подземной, а также коррозионностойкой в различных средах.
ШИРОКИЙ
Расширенный экран из нержавеющей стали вмещает дополнительные уплотняющие хомуты и обеспечивает лучшее управление нагрузкой между муфтой и поверхностью трубы и фитинга.
ЖЕСТКАЯ
Более толстая, широкая, гофрированная полоса сдвига контролирует нагрузку между муфтой и поверхностью трубы, противодействуя силам сдвига при сохранении выравнивания трубы.
АДАПТИРУЕМЫЙ
Независимая затяжка хомутом адаптируется к различным наружным диаметрам труб. Внутренний стопор трубы обеспечивает правильное позиционирование трубы, снижая шум и вибрацию.
ДОЛГОВЕЧНОСТЬ
Формованная резиновая прокладка устойчива к ультрафиолетовым лучам, озону, росту грибков, естественным эрозионным свойствам почвы и обычным канализационным газам.
ЭЛАСТИЧНЫЙ
Высококачественная формованная резиновая прокладка , выдерживающая растяжение и сжатие.
Синтетические каучуки допускают значительную степень деформации без изменения основного физического сопротивления.
EASY
Фланцевая резиновая прокладка помогает сохранять соосность во время установки, а конические концы экрана уменьшают трение и предотвращают травмы от острых краев. Легко собрать, разобрать и использовать повторно.
ПРЕДВАРИТЕЛЬНО КАЛИБРОВАННЫЙ
Устанавливается с предварительно настроенным калиброванным динамометрическим ключом: 80 дюйм/фунт.
ПРИНАДЛЕЖНОСТИ
Динамометрический ключ Seekonk :
80 дюйм/фунт. with .3125″ hex head screw
Agency Approvals
- 1680 CLASS 1
- A240/A240M-06
- C564-03
- C1540-02
- FILE 7816
View Product
© 2022 Mission Rubber Company . Все права защищены.
Чугун: когда, где и почему?
Рич Бруно, лицензированный мастер-сантехник
Интернет изменил все аспекты нашей жизни.
Все больше и больше людей совершают покупки в Интернете. Нужен шампунь? Заказать онлайн. Нужен стиральный порошок? Заказать онлайн.
Как это повлияет на отрасль HVAC и сантехники? Много лет назад, если мистеру и миссис Джонс понадобился котел, которого они называли местным сантехником, мы приходили к ним домой, надеялись, что замеряли потери тепла с помощью IBR, давали свои рекомендации, давали оценку и, надеюсь, выполняли работу.
Теперь звонят мистер и миссис Джонс, и когда вы приходите в гости, у них есть все исследования. Они смотрели все передачи по благоустройству дома, изучали информацию в Интернете, слышали, что правительство предоставляет скидки на высокоэффективное оборудование, и они готовы вести бизнес. Меня постоянно спрашивают: «Какое оборудование мне купить?» Мой ответ всегда один и тот же: «Купите любое оборудование, которое порекомендует ваш специалист по HVAC или сантехнике, прошедшее обучение по установке и обслуживанию и имеющее запасные части, если оно сломается в воскресенье в полночь».
Вернемся к мистеру и миссис Джонс. Они сделали свое исследование и готовы купить. Им нужен котел марки XYZ, а вы знакомы с маркой ABC. Вы посетили учебный класс ABC, представитель — хороший парень, и в вашем местном магазине есть запасные части, у вас даже есть некоторые основные детали для вашего грузовика. Здесь вы ДОЛЖНЫ продать им котел ABC, иначе, если они не перейдут с XYZ, возможно, будет разумно уйти. Если вы устанавливаете XYZ и у вас возникла проблема, знаете ли вы, кому звонить? Доступны ли запчасти для ремонта? Вы и ВСЕ ваши техники обучены? Хороший продавец знает, как продать свой товар. В XYZ нет ничего плохого, но вы поступаете несправедливо со своим клиентом, вмешиваясь в него.
Теперь давайте обсудим то, что я считаю более серьезной проблемой, — использование конденсационного оборудования, когда оно никогда не будет конденсироваться. Мой приятель Майк только что купил 27-летний дом. Он обеспокоен 27-летним водонагревателем и попросил меня поставить одну из тех новых мелочей, которые он видел по телевизору. У него две ванные и, может быть, 50 футов плинтуса. Если я пойду по этому пути, то повешу на стену очень дорогой котел с КПД 85%. Конденсат — это то, что заставляет эти котлы работать. Конденсат, омывающий теплообменник, обеспечивает их чистоту. Если они не конденсируются, они не работают должным образом, и я гарантирую, что в течение двух лет возникнут проблемы.
Здесь у меня есть два варианта:
Вариант 1: Настенный водонагреватель по запросу.
Плюсы: Эффективность
Возможная скидка за коммунальные услуги.
Минусы: может потребоваться газовая линия большего размера.
Может возникнуть проблема с вентиляцией.
Долгая окупаемость.
Вариант 2: Аккумулятор косвенного действия, добавленный к существующему котлу.
Внешний сброс управления на существующий котел.
Плюсы: Меньше материальных затрат.
Быстрая окупаемость.
Возможна скидка на коммунальные услуги.
На большинство резервуаров для хранения распространяется ограниченная пожизненная гарантия.
Есть некоторые ситуации, когда отдельностоящий котел с чугунными стержнями по-прежнему является правильным выбором. Есть еще некоторые проблемы, с которыми мне нужно разобраться. Мне нужно заново проложить трубы в зоне отопления, что мне пришлось бы сделать с конденсационным котлом, это установка строителя, без клапанов — если вы были рядом, вы поняли.
Я могу даже поменять котел после теплопотерь.
Я уберу неэффективный водонагреватель бака, я собираюсь добавить наружный сброс и сократить счета за электроэнергию примерно на 20 процентов. Окупаемость составит 1/3 rd от времени, которое потребовалось бы для установки конденсационной комбинированной системы или проточного водонагревателя.
Итак, после расчета тепловых потерь я получил чистые тепловые потери 66 000 БТЕ. Я использую метод IBR для определения потери тепла. У большинства производителей котлов есть программы, которые помогут вам в этом, но независимо от того, как вы это сделаете, прежде чем продолжить, проведите исследование потерь тепла. Поскольку существующий котел был чугунным на 100 000 БТЕ, я решил, что было бы разумно заменить котел. Другой проблемой, которая упростила решение, была существующая установка. Котел находился на сгораемом полу, а для подачи газа к существующему котлу и водонагревателю использовались разъемы приборов.
Теперь выбираем снаряжение.
Я хотел эффективности, простоты, легкого доступа к запасным частям и американского производства, когда это возможно. Выбранный котел был Peerless MI-04 с чистым рейтингом IBR 0f 77 000 БТЕ. Котел был снабжен гидростатом Hydrolevel, который использует встроенный логарифм или дополнительный наружный регулятор сброса для регулировки температуры воды в дни, когда наружная температура выше расчетной наружной температуры, используемой в расчетах тепловых потерь.
Для косвенного водонагревателя я выбрал Peerless PT 60. 40-галлонный накопительный бак справился бы с домашними потребностями дома, но для получения максимальной мощности мне пришлось бы установить бойлер гораздо большего размера. Правильный способ подобрать размер котла – это определить его для отопительной нагрузки и увеличить размер бака для компенсации.
Для циркуляционных насосов я использовал насосы Armstrong, модель Compass H для отопления дома, насос, который регулирует скорость и напряжение в зависимости от тепловой нагрузки, и Astro 2 для бака ГВС.
Некоторые коды теперь требуют, чтобы водонагреватели и накопительные баки работали при максимальной температуре, а для безопасной установки температуры воды, подаваемой в краны, использовался регулирующий клапан.
Каждый производитель предлагает полную линейку пресс-фитингов, поэтому я выбираю регулирующий клапан Calleffi и комплект обвязки котла Calleffi. Мне нравятся их комплекты отделки, все в одной коробке, и моя любимая функция — обратный клапан в расширительном бачке, который позволяет проводить обслуживание и замену без опорожнения системы. Я видел некоторые установки, где между воздухозаборником и расширительным бачком помещался клапан! Это опасная практика, которой следует избегать.
Завершенный проект:
Для остальных частей и деталей, необходимых для завершения проекта, я использовал клапаны Webstone. Я смог изолировать циркуляционные насосы с помощью однофланцевых шаровых кранов Webstone Isolator для будущего обслуживания, а шаровой дренажный клапан Webstone позволил мне изолировать и продуть каждую зону с минимальным количеством фитингов.
Вы можете заметить, что первыми фитингами в предохранительных клапанах являются компрессионные фитинги. Я был на многих работах, когда установщик прокладывал медные трубы и фитинги на выпускной стороне предохранительных клапанов. В выходные или в ночное время последнее, что кто-либо хочет сделать, это вызвать горелку для замены предохранительного клапана. При установке котла убедитесь, что вы думаете о парне, который должен его обслуживать.
Ричард Бруно имеет 45-летний опыт работы в сфере сантехники и отопления и является лицензированным мастером-сантехником в округах Нассау и Саффолк, штат Нью-Йорк. Он владел и управлял собственной компанией, является лицензированным инструктором в штате Нью-Йорк, а также занимал должности менеджера по продажам и обучения в Centrotherm Eco Systems, Bacharach, Sid Harvey, Crown Boiler, Carlin и SlantFin. Он является автором «Руководства по газовому отоплению для жилых помещений» и обучил бесчисленное количество технических специалистов в США и Канаде.
