Проектирование системы отопления

Санкт-Петербург, наб. Обводного канала, 147-149, лит Н,
8(812)316-00-61,+79112869164,+79213021459

Проектирование системы отопления

Создание проекта отопления дома начинается с определения схемы отопления. Различают две схемы отопления — однотрубную и двухтрубную схему. Каждая из схем отопления имеет свои положительный и отрицательный стороны, которые важно учитывать при проектировании отопления.

Однотрубная схема отопления

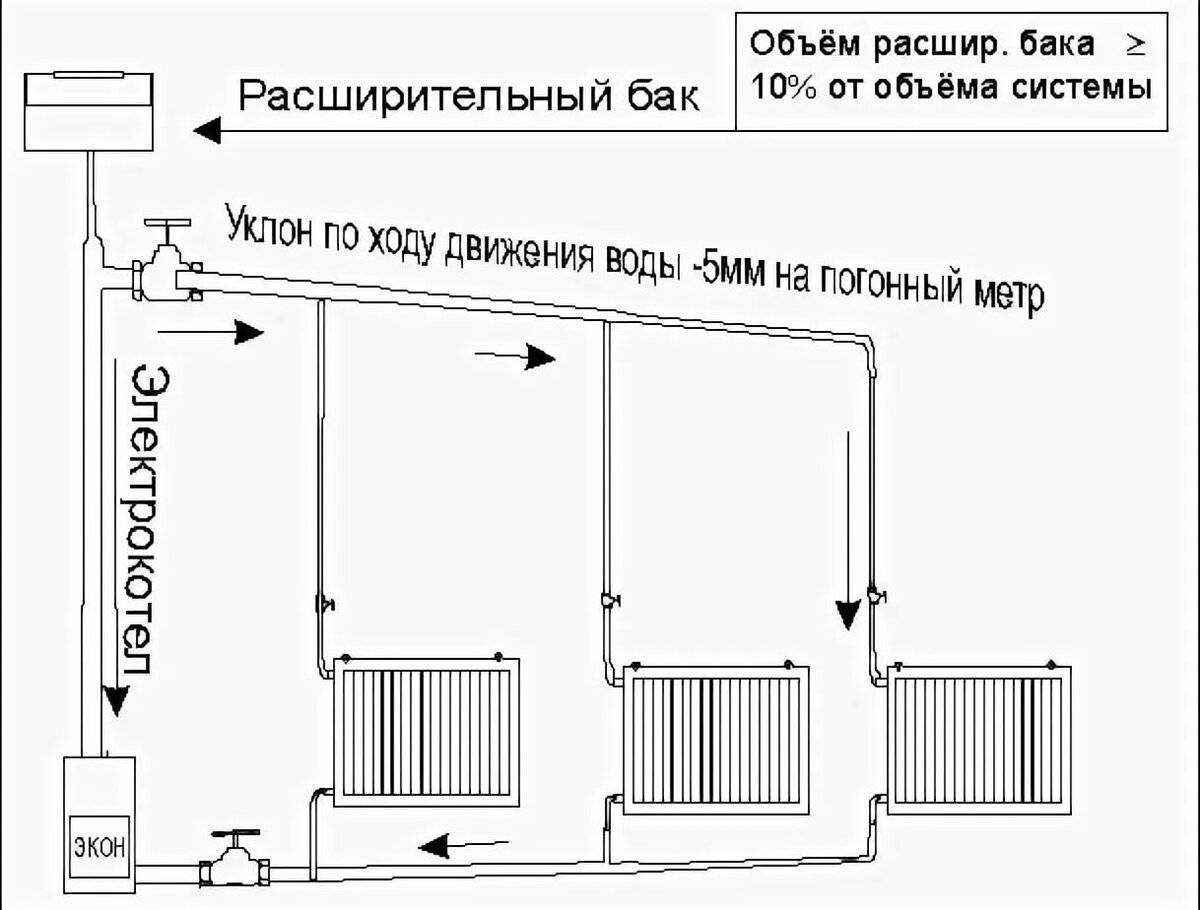

При однотрубной схеме отопления все радиаторы подключаются последовательно. Теплоноситель нагревается до определенной температуры, после чего по стояку подается в магистраль отопления. Теплоноситель нагревает каждый последующий радиатор, и постепенно отдает им свое тепло. Недостатком однотрубной схемы отопления является неравномерное прогревание радиаторов. Различают верхнее подключение радиаторов и нижнее подключение радиаторов.

При верхнем подключении радиаторов, подающая труба проходит над окнами, а от нее к радиаторам опускаются вертикальные трубы. В современных домах и квартирах принято использовать нижнее подключение радиаторов, при котором теплоноситель подается по горизонтальной трубе, расположенной под радиаторами.

Двухтрубная схема отопления

При двухтрубной схеме отопления теплоноситель подается к радиаторам по одной трубе, а отработанный теплоноситель сливается из радиатора по другой трубе. Двухтрубная система отопления считается более совершенной, так как при ней ко всем радиаторам подается теплоноситель с одинаковой температурой. Двухтрубная схема отопления позволяет прогревать все помещения в доме до одинаковой температуры.

Выбор котла

Современная промышленность предлагает следующие виды котлов:

• газовые котлы;
• электрические котлы;
• жидкостные котлы;
• твердотопливные котлы.

Несмотря на то, что газ относится к дорогим видам топлива, газовые котлы могут работать в автономном режиме, поэтому газовые котлы пользуются большой популярностью.

Преимущества электрических котлов заключается в высокой автоматизации работы котла и отсутствии необходимости устройства вытяжной вентиляции.

Жидкостные котлы работают на таких видах топлива как керосин, дизельное топливо или мазут. Для использования жидкостных котлов необходимо позаботиться о емкости для хранения топлива.

Твердотопливные котлы применяются в сельской местности. Для строительства твердотопливных котлов следует предусмотреть вытяжную вентиляцию достаточной длины, с достаточным сечением трубы.

В проект системы отопления входят:

1. Расчет вытяжной вентиляции.
2. Выбор схемы отопления.
3. Расчет мощности и выбор места установки радиаторов.
4. Выбор труб отопления, расчет длины труб, расчет количества фитингов, сгонов и креплений.
5. Расчет количества отсекающей и запорной арматуры.
6. Выбор котла отопления.
7. Расчет циркуляции теплоносителя и выбор циркуляционного насоса.

Не доверяйте умельцам, которые обещают сделать систему отопления без предварительного расчета. Скорее всего, Вы получите плохо работающую систему отопления, с которой будете иметь постоянные проблемы.

Группа компаний «Технотерм» производит проектирование систем отопления для отдельных домостроений и многоквартирных домов. Наши инженеры имеют солидный опыт создания систем отопления для квартир, домов, предприятий и загородных хозяйств.

Заказать создание проекта отопления в Санкт Петербурге и Ленинградской области можно по телефону: +7 (812) 316-00-61.

Схемы отопления, классификация.

Перед тем как монтировать систему отопления, необходи­мо определиться с ее проектом и схемой.

Схемы систем отопления

Существуют две основные схемы системы отопления: гра­витационная и система с принудительной циркуляцией тепло­носителя.

По способу монтажа системы отопления делятся на одно­трубные и двухтрубные.

Гравитационная схема является устаревшей и используется редко, в основном в небольших загородных домах, однако и у нее есть преимущества, например независимость от источника электрической энергии.

Одно- и двухтрубные системы:

Однотрубная вертикальная схема отопления (рис. 1) про­ста в монтаже и не требует большого количества труб и радиато­ров. К тому же ее можно использовать в качестве гравитацион­ной, без принудительной циркуляции теплоносителя, то есть без установки насоса.

Рис. 1. Однотрубная вертикальная схема отопления: 1 — котел; 2,3 —радиаторы

Однако в такой системе все отопительные приборы соеди­няют последовательно, в результате чего наблюдается разница температур между первым и последним радиатором. Получает­ся, что тепло в доме распределяется неравномерно. Эту пробле­му можно устранить балансировкой системы. Она осуществля­ется с помощью дополнительной перемычки — байпаса.

Как и вертикальная, горизонтальная однотрубная схема (рис. 2) проста в монтаже и позволяет сэкономить трубы и ар­матуру.

Рис. 2. Однотрубная горизонтальная схема отопления: 1 — котел; 2,3 —радиаторы

Такая система не требует установки циркуляционного на­соса и чаще всего используется на отдельно взятом этаже инди­видуального дома. Однотрубная горизонтальная схема имеет те же недостатки, что и вертикальная, поэтому при ее монтаже осуществляют баланси­ровку.

При монтаже двух­трубной вертикальной си­стемы отопления (рис. 3) требуется двойной расход трубопроводов

Puc. 3. Двухтрубная вертикальная схема трубопроводов. 1 — котел; 2, 3 — радиаторы

Как и вертикальная, горизонтальная двухтрубная система отопления (рис. 4) требует двойного расхода трубопроводов. Балансировка системы осуществляется тоже через стояки. Как правило, такую систему используют при поэтажной разводке.

Рис.4  Двухтрубная горизонтальная система.1 — котел; 2, 3 — радиаторы

В двухтрубной горизонтальной распределительной системе (рис. 5) каждый радиатор подключен к распределителю. Несмотря на то что такой способ является дорогостоящим, он позволяет регулировать температуру каждо­го радиатора. Чаще всего такая схема используется при монтаже теплых полов.

Рис.5  Двухтрубная горизонтальная система.1 — котел; 2 — распределитель, 3,4 — радиаторы

В индивидуальных домах чаще всего используют двухтруб­ную систему отопления, поскольку она обладает высокой ги­дравлической стабильностью. Для дома с мансардой  подойдет двухтрубная вертикальная система отопления с естественной циркуляцией теплоносите­ля. При использовании горизонтальной схемы чердачное про­странство не будет прогреваться. Котел устанавливают в подва­ле или в помещении (с обязательным заглублением). Для строения с плоской крышей подойдет двухтрубная горизонтальная система отопления. Котел устанавливают в подвале или в по­мещении, но без заглубления.

Как выбрать энергоэффективную систему отопления

Брайан Симнинг | 17 января 2021 г. | Отопление

Повышение энергоэффективности вашего дома поможет вам внести свой вклад в защиту окружающей среды, а также позволит ежемесячно экономить на счетах за электроэнергию. Как вы можете это сделать? Вы можете сосредоточиться на изоляции или на своих дверях и окнах, но лучше всего начать с систем отопления, вентиляции и кондиционирования воздуха. Один из лучших способов сократить потребление энергии — инвестировать в более энергоэффективную систему отопления. Однако не все энергоэффективные системы отопления одинаковы. Они бывают разных форм и используют множество технологий, так какой тип лучше всего подходит для вашего дома? Давайте рассмотрим факторы, которые необходимо учитывать при выборе, чтобы вам было легче снизить счет за отопление.

Сравните и сопоставьте энергоэффективность и стоимость

Домашняя система отопления с наивысшей энергоэффективностью может не сэкономить вам больше всего денег, главным образом потому, что стоимость домашней системы отопления, даже среди эффективных систем, будет различаться. Например, установка систем отопления, эффективность которых на 10 % выше, чем у альтернативного варианта, может обойтись вам в два раза дороже. В результате требуется больше времени, чтобы «окупить» стоимость агрегата с точки зрения энергосбережения.

На эти затраты влияют не только сами системы. Вы также можете обнаружить разницу в стоимости установки, особенно если у вас уже установлена ​​одна система отопления, и вы хотите перейти на энергоэффективное отопление другого типа. Например, если в вашем доме уже установлена ​​электрическая система отопления сопротивлением, то замена ее газовой печью или системой котлов, работающих на жидком топливе, может обойтись дороже.

Чтобы получить более полное представление о том, какой тип систем домашнего отопления снизит счета за отопление в наибольшей степени, обратитесь за профессиональной консультацией к потребностям вашего дома.

Предположим, что вашей главной задачей является забота об окружающей среде, и у вас есть место в вашем бюджете. В этом случае вам следует вместо этого сосредоточиться на том, какая энергоэффективная система отопления будет потреблять наименьшее количество энергии, а не искать самую низкую стоимость установки.



Подумайте, какой тип системы распределения вы хотите использовать

Хотя ваша энергосберегающая система отопления будет вырабатывать энергию, необходимую для обогрева вашего дома зимой, она сама по себе не изменяет микроклимат в каждой комнате. Для этого вам понадобится система разводки отопления дома. У каждой системы распределения домашнего отопления есть несколько плюсов и минусов, но все это не имеет значения, если она не совместима с вашей основной системой отопления. Таким образом, вы должны учитывать, насколько совместима выбранная вами домашняя система распределения тепла с вашей энергоэффективной системой отопления. Это особенно важно, если вы планируете продолжать использовать систему распределения, которая уже установлена ​​в вашем доме.

Ознакомьтесь с этим списком самых популярных домашних систем распределения тепла и с какими основными системами отопления они совместимы.

Системы лучистого отопления

В этих энергосберегающих системах отопления используются змеевики под полом или стенами для распространения теплой энергии по всему помещению. Они совместимы со следующими типами систем отопления:

• Котлы
• Тепловые насосы
• Солнечное отопление
• Электрическое отопление
• Лучистый пар



Лучистый пар

Эти распределительные системы распределяют тепло по комнате с помощью радиаторов, которые перекачивают горячую воду через большие металлические змеевики. Они совместимы со следующими типами систем отопления:

• Бойлеры



Системы с принудительной вентиляцией/каналами

Эти распределительные системы используют тепловую энергию системы отопления для нагнетания теплого воздуха в помещение. Они совместимы со следующими типами систем отопления:

• Печи
• Тепловые насосы
• Электричество
• Солнечное отопление

Плинтусы для горячей воды

Эти распределительные системы излучают тепло по всему помещению через основание доски, по которым течет горячая вода. Они совместимы со следующими типами систем отопления:

• Бойлеры
• Солнечное отопление



Электрические плинтусы

Эти распределительные системы используют электрические плинтусы для преобразования электроэнергии в тепло, а затем излучают тепло по всей комнате. Они совместимы со следующими типами систем отопления:

• Электрическое сопротивление

Для повышения энергоэффективности вашего дома необходимо учитывать все факторы, от стоимости установки и долгосрочного использования энергии до совместимости с существующими системами вашего дома. Какие энергоэффективные системы отопления вошли в ваш список?

Тепловой насос или печь: какая система отопления подходит именно вам?

HVAC Tips & Tricks5min read

Тепловые насосы и печи обогревают ваш дом, но совершенно по-разному. Узнайте, как и какая система может подойти именно вам.

Опубликовано:
Ноябрь 12, 2020

1. Дом
2. Обучение HVAC
3. Центр блогов
4. Тепловой насос или печь: какая система отопления подходит именно вам?

Когда дело доходит до отопления вашего дома — у вас есть варианты. И если вы не опытный профессионал (что маловероятно), понимание того, как выбрать правильную систему отопления, может показаться ошеломляющим. Не волнуйтесь, вот что вам нужно знать, чтобы сделать правильный выбор.

Что такое тепловой насос?

Тепловой насос, являющийся частью системы центрального отопления и охлаждения, использует наружный воздух для обогрева дома зимой и охлаждения летом. По сути, это означает, что ваш тепловой насос будет работать как кондиционер, когда становится жарко, и обогреватель, когда на улице холодно, что делает тепловые насосы универсальным продуктом.

В дополнение к своей гибкости, тепловые насосы также энергоэффективны. Думайте о тепловом насосе как о переносчике тепла, постоянно перемещающем теплый воздух из одного места в другое, туда, где он нужен или не нужен, в зависимости от сезона. Зимой насос извлекает тепло из уличного воздуха или земли и распределяет его по дому. Летом горячий воздух из вашего дома удаляется, создавая более прохладную внутреннюю среду.

Что такое печь?

Печь, как часть системы центрального отопления и охлаждения, преобразует топливо в приятное тепло, которое затем доставляется по всему дому. Все печи состоят из четырех основных компонентов: 1) горелок, подающих и сжигающих топливо, 2) теплообменников, 3) воздуходувки и 4) дымохода, который действует как отвод газообразных побочных продуктов. В зависимости от вашей ситуации, региона и потребностей вы можете выбрать систему отопления, работающую на газе или мазуте в качестве топлива.

Что такое двухтопливная система?

Двухтопливные системы сочетают в себе лучшие характеристики газовой печи и теплового насоса. Двухтопливная система включает в себя как тепловой насос, так и газовую печь, и тепловой насос будет работать при более мягких температурах, когда тепловой насос более эффективен, а когда температура наружного воздуха становится ниже, система автоматически переключается на газовую печь. Это не только дает домовладельцу максимальный комфорт в своем доме, но и переключается между тепловым насосом и газовой печью в зависимости от того, что наиболее эффективно, экономя домовладельцам наибольшую сумму денег.

Стоимость установки

Общая стоимость установки вашей печи, теплового насоса или двухтопливной системы в значительной степени зависит от совместимости вашего дома и текущей настройки системы. Например, в некоторых домах может отсутствовать доступ к природному газу, что делает установку кондиционера и печи более дорогой альтернативой системе теплового насоса. В качестве альтернативы, дома, которые не подключены к дополнительному отоплению, связанному с системой теплового насоса, могут понести дополнительные расходы.

Ваш дилер является отличным ресурсом для определения того, какая система (системы) лучше всего подходит для вашего дома, и может помочь объяснить эти затраты на установку.

Энергоэффективность

В идеальных условиях тепловой насос может передавать на 300 % больше энергии, чем потребляет. Напротив, высокоэффективная газовая печь имеет КПД около 95 процентов. Тепловые насосы работают от электричества, поэтому вы можете существенно сэкономить на топливе. Он более чем на 100 процентов эффективен в различных условиях умеренного климата и может служить как обогревателем, так и кондиционером.

Качество воздуха

Одни и те же соображения относительно качества воздуха в помещении (IAQ) могут быть сделаны как для системы с тепловым насосом, так и для системы газовой печи. Такие продукты, как очиститель воздуха для всего дома или вентилятор свежего воздуха, являются отличным вариантом, когда речь идет о максимальном повышении качества воздуха в вашем доме!

Эффективность в холодную погоду

Газовая печь сжигает топливо, поэтому в самые холодные дни она может вырабатывать тепло. Если температура наружного воздуха регулярно падает ниже нуля, тепловому насосу может быть трудно производить достаточно тепла, чтобы согреть ваш дом. Дополнительные системы доступны для работы в тандеме с тепловым насосом и включаются в самые холодные дни. К сожалению, эти системы потребляют много энергии, что сводит на нет преимущества энергоэффективности, если они используются слишком часто. Двухтопливная система может работать как при умеренных, так и при отрицательных температурах, переключаясь между источниками тепла в зависимости от температуры наружного воздуха и потребностей в отоплении дома.

Комфорт

Обычно воздух от теплового насоса не такой горячий, как от газовой печи. Он по-прежнему согревает ваш дом, но «дует холоднее». Некоторым это не нравится. В отличие от горячего и сухого воздуха печи, тепловые насосы циркулируют естественно влажный воздух, поэтому они не так сильно высушивают вашу кожу, как тепло печи.

Срок службы и обслуживание

Газовая печь обычно имеет более длительный срок службы, чем тепловой насос. Печи при правильном уходе могут прослужить 20 и более лет. Срок службы теплового насоса, как и кондиционера, обычно составляет 15 лет. Поскольку нагревательные элементы газовой печи используются всего несколько месяцев в году, требования к техническому обслуживанию меньше, чем для теплового насоса. Газовая печь также имеет меньше механических частей, чем тепловой насос, а значит, меньше вещей, которые могут сломаться или выйти из строя.

Где вы живете имеет значение

Понимая, что потребности каждого дома и домовладельца различны, мы предлагаем несколько общих рекомендаций, которые помогут вам решить, какой источник отопления подходит именно вам.

Тепловой насос может подойти вам, если вы живете в мягком климате.

Если средняя температура зимой около 30–40 градусов по Фаренгейту, тепловые насосы могут идеально подойти для вашего дома. Климат юго-востока с более мягкой зимой хорошо подходит для теплового насоса. Кроме того, места с низкими тарифами на электроэнергию являются первыми кандидатами на установку тепловых насосов.
