Схемы подключения и обвязки газового и электрического котла отопления — Офремонт

Схемы подсоединения и обвязки газового и электрокотла отопления.

В этой публикации подробно остановимся на таком серьезном вопросе, как схема подсоединения котлов. Его значимость обусловлено тем, что именно от правильности схемы подсоединения зависит результативность, удобство и рабочую безопасность современных одноконтурных и двухконтурных теплогенерирующих установок систем, устанавливаемых в жилых домах, квартирах, офисах и т.д. Информация относится к подавляющему большинству нового оборудования, включая модели изготовителей Baxi (Бакси), Ferroli (Ферроли), Viessmann (Висман), Rinnai, Аристон, Бош, Юнкерс, Вайлант, Альфа Колор, Навьен, Купер, Эван, Китурами, ДКВР, КВГМ, КМЧ, Стропува и т.д.

В совершенстве, оборудование для котельной должно находиться в индивидуальном помещении, на определенном удалении от жилых помещений. Это можно объяснить вопросом элементарной безопасности. Например, оборудование работающее на газу по определению взрывоопасно, благодаря этому, чем дальше оно будет располагаться от дома для жилья, тем лучше. Отдаленность не будет влиять на общую схему благоустройства отопления. Если нет у вас настоящего свободного помещения, можете оборудовать котельную установку в подвальном помещении или в подсобке. Тут же можно поставить специализированные датчики, соединенные в группу безопасности оборудования. Если вы готовитесь произвести монтаж оборудования в индивидуальном помещении, оно обязано быть просторным, отлично вентилируемым (лучше всего наличие вытяжки) и имеющим прямоточный дымоотвод, как для печьки из кирпича. Для более точной работы оборудования в помещении должен соблюдаться хороший влажностный и режим температур.

Установка напольного оборудования происходит на негорючую подставку с диаметром меньше размера корпуса устройства. Как вы понимаете, пол обязан иметь очень идеальную поверхность. В случае с подвесными (настенными) котлами, необходимо проследить за тем, чтобы устройство не касалось стены. Аппарат должен быть на определенном удалении от нее. Для домашних теплогенерирующих установок систем в первую очередь наличие подобных деталей, как термометр, прибор для определения величины давления, аварийный терморегулятор, предохранитель, переключатель мощности. Подобные изготовители, как Имергаз, Данко, Оазис, Атмос, Каракан, Дымок, Ардерия, Скат, Дон, Очаг, Сигнал, Атон, Руснит, Будерус, Галан и Протерм включают все перечисленное выше в набор, хотя проверить комплектацию перед приобретением все же не будет мешать.

Важная схема подсоединения

Есть говоря иначе «принципиальная» или общая схема подсоединения котлов отопления, важная для всех видов оборудования для отопления, включая твердотопливные (угольные, дровяные, пеллетные, газогенераторные) системы, устройства на топливе жидкого типа (масляные, водяные, дизельные), конденсационные, жаротрубные и барабанные паровые аппараты, электрические бойлеры, электромеханические устройства долгого горения, пищеварочные модели и т. д. Она очень проста: котел, датчики температуры на трубопроводах, отопительный отопительный прибор, сливные и запорные клапаны, фильтр с насосом циркуляционного типа, утилизатор, расширительный бак. По вашему желанию в стандартную схему может включаться водонагревательный бойлерный аппарат (включение накопительного электрического водонагревателя очень важно для бани). В то же время, для каждой разновидности теплогенерирующих установок устройств есть собственные практичные характерности, которые необходимо брать во внимание при установке.

1. Электрооборудование

Электросхема электрокотла учитывает оснащение автоматизированными предохранителями, надежно защищающими систему при токовых перегрузках, плюс заземление. Также, автоматика должна наблюдать за температурой теплового носителя, контролируя его перегрев или остужение. Все колебания закрепляются контролирующими датчиками, после этого приводятся к нормативным показателям если понадобится.

2. Оборудование работающее на газу

Тут также сложностей нет. Подключение осуществляется при помощи разборных соединений. Это в большой мере делает легче процесс демонтажа, а еще замену запасных частей или настоящий ремонт. Если появляется потребность закрыть воду в системе, применяются краны с круглым отверстием, которые можно поставить собственными руками. Перед гидронасосом размещаются фильтры, очищающие воду и защищающие поверхности внутри теплового пиролизного котла и труб от отложений посторонних соединений (окалины, соли и т.д.). Нужно уделить очень высокое воздействие моменту присоединения газопровода, особенно что же касается жесткости трубы. Процесс подсоединения выполняется при помощи трубы из металла плюс прокладка из паронита, которая, в отличии от прокладки из резины, не будет оказывать воздействия на диаметр газовой трубы. Только подобная схема котла на газу считается единственной правильной со стороны безопасности и предписаний службы газоснабжения.

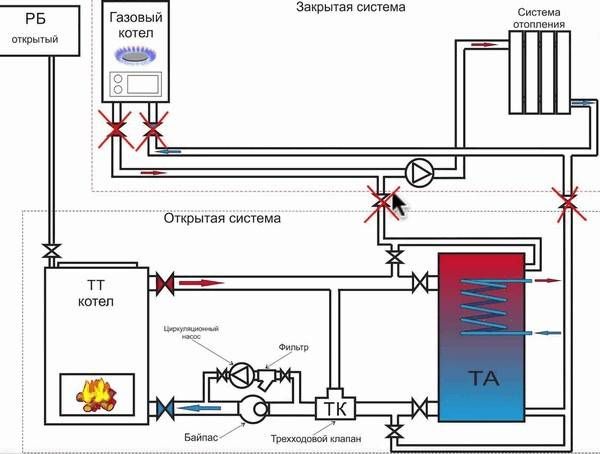

3. Схема 2 котлов

Схемы похожа предыдущей, с той лишь разницей, что конкретные детали необходимо применять два раза. Монтажный процесс с параллельным подключением становится намного легче, а каскадное соединение становится гораздо более практичным. Необходимо выделить, что котлы должны относиться к единому типу. К примеру, система соединяет два устройства на твёрдом топливе, на дровах, на опилках, на отработке (на отработке) и т.д.

Схема подсоединения котла отопления с гравитационной циркуляцией

1. Комнатный внешний водяной термостат.
2. Расширительный бак.
3. Отопительные приборы.
4. Котел отопления.
5. Подпитывающий контурный кран.

Схема подсоединения котла отопления с циркуляцией принудительного типа

1. Комнатный внешний водяной термостат.
2. Автовоздушник, прибор для определения величины давления, клапан для предохранения.
3. Отопительные приборы.
4. Котел отопления.
5. Закрытый расширительный бак.
6. Байпас.
7. Контурный кран подпитки.
8. Насос для защиты от конденсата.
9. Клапан обратный.
10. Системный терморегулятор.

Это руководство предоставляет вам единую информацию о методике подсоединения теплогенерирующих установок устройств к системе отопления. Более детальную информацию вы найдете в чертежах и руководстве по установке, прилагающихся к оборудованию. Большинство моделей имеют схожие структурные схемы отопительного котла, но имеются и отличия. К примеру, электродные котлы, которые применяют химически агрессивный электролит в виде теплоносителя, устанавливаются не во всех отопительных системах. Электролит будет рушить резиновые уплотнения, покрытую цинком сталь, чугун, благодаря чему вся система (включая водотрубный канал), должна быть переделана под тепловой носитель.

Важная схема отопления децентрализованного типа

При подборе отопительные системы для помещения для проживания, необходимо решить для себя вопрос, какая циркуляция будет специфична для избанной схемы. Доступны варианты с естественной и принудительной циркуляцией. Также, нужно определиться с выбором в пользу разводки на первично-вторичных кольцах или традиционного коллекторного варианта.

1. Конвективная циркуляция

Данным вид системы не может меняться в режиме автомат. При ее выборе нужно ставить трубы существенного диаметра, что будет влиять на общую цену благоустройства отопления. Вдобавок к этому, большие трубы могут просто не вписаться в ваш интерьер. Регуляция системы с гравитационной циркуляцией выполняется ручным способом. Другими словами, если необходимо охладить помещение, пользователь снижает пламя в котельной установке горелке. И наоборот.

Если необходимо подогреть помещение, огонь возрастает. Конвективная циркуляция хороша для тех домов, в которых часто отключается электричество. Потому как в системе нет автоматизированных краны Маевского, перепускных клапанов, датчиков безопасности и других приборов отопительные системы, то электроэнергия не требуется. В то же время, конвективная циркуляция более требовательна к количеству применяющегося топлива, если сравнивать с принудительными насосными системами. Служебный срок естественного варианта при правильной установке – не менее 40 лет без выполнения строительных работ. Тут нечему ломаться, потому как не считая котла, отопительного прибора и труб в ней ничего нет. Но в данном варианте вам дополнительно понадобится схема обвязки котла, которая может быть самодельной. Как выполнить обвязку будет рассказано в другой публикации.

2. Циркуляция принудительного типа

Современные установщики называют естественные системы «прошлым столетием», настойчиво рекомендуя взамен их установки раскошелиться на запасной электрический генератор, который при неблагоприятном электроснабжении будет поддерживать работу систем с насосной циркуляцией. Конечно, запасной электрический генератор также востребует денежных и топливных вливаний, ухода и т.д. При большом желании, можно найти и другой источник бесперебойного питания, к примеру, бесперебойник. Системы с принудительной насосной циркуляцией более сложны и нуждаются в постоянном сервисном обслуживании, предусматривающем замену автоматики и насосов. Правильно будет считать, что чем больше инженерных узлов в схеме, тем чаще они будут выходить из строя. Ну а важными преимуществами циркуляции принудительного типа являются удобное управление и удобное применение. Вы можете выставить персональный режим температур для любой комнаты с функцией автоматизации его поддержания. Качество всей системы в общем намного больше.

Классика или первично-вторичные кольца?

Традиционная схема для российских установщиков более привычна. Однако если вы остановите на ней собственный выбор, придется дополнительно сбалансировать отопительные контуры, плюс установить бесчисленные клапаны, расходомеры, краны Маевского. Что касается первично-вторичных колец, то тут дополнительного оборудования потребуется намного меньше. Зато на каждое отопительное кольцо понадобится установить байпас. Также, можно применять схему с гидровыравнивателями (с гидравлическими стрелками). Однако она подойдёт только для отопительных систем с сильными котлами, рассчитанными на немалое количество потребителей.

Полезная информация о газовых водогреях:

Обвязка электрокотла отопления: устройство, схемы и варианты

Схема обвязки электрокотла отопления

Поддержание необходимой для комфортного проживания температуры в доме невозможно без правильной установки системы отопления в целом и правильного подключения каждого ее отдельного элемента.

Очень важную роль в доме играет отопительная система. От качества ее установки зависит комфорт и уют Вашего дома.

Особенно важна при этом правильная схема подключения отопительного прибора и обвязка электрокотла отопления. Без этого работа электрического котла невозможна. Схема монтажа практически не отличается от таковой для газового оборудования, но имеет и свои особенности и специфику.

Особенности подключения и обвязки электрического котла

Простота установки электрического отопительного оборудования делает его довольно популярным, однако есть и некоторые нюансы, про которые не следует забывать во время монтажа и обвязки электрокотла для того, чтобы он функционировал без сбоев и поломок. Итак, главным отличием этого вида оборудования от газового является возможность его установки в любом месте системы отопления. При этом необходимо учитывать следующие моменты.

Схема обвязки котла.

Подключение электрокотла для отопления может производиться в системы как с естественной, так и с принудительной циркуляцией теплоносителя. Аппарат при этом должен быть установлен в самой нижней точке системы, что позволит достичь наилучшего прогрева радиаторов отопления. Нагнетающую трубу следует поднимать на минимальную высоту над уровнем батарей.

Схема подключения электрического котла: 1 – Регулятор комнатной температуры. 2 – Открытый расширительный бак системы отопления. 3 – Отопительные приборы.
4 – Котел. 5 – Кран подпитки контура отопления (из водопровода).

Схема подключения электрического котла должна предусматривать наличие заземления на отопителе. Допускается подключать его к распределительному щиту. Для этих целей ни в коем случае нельзя применять нулевую фазу электропроводки, так как такого рода подключение недопустимо согласно правилам безопасно, но воспринимается системой как короткое замыкание в электрической цепи котла.

Разобравшись с особенностями подключения электрической системы отопления, нужно поговорить об обвязке котла. Для начала необходимо выяснить, что представляет собой обвязка электрокотла.

Для правильной эксплуатации котла приобретения его одного недостаточно. Для этого еще потребуются трубы, теплоноситель и другие элементы.

Присоединение котла к системе отопления при помощи дополнительных элементов и называют обвязкой.

Ее качественное выполнение обеспечивает небольшую разницу между температурами теплоносителя на входе и выходе. Аппарат для этого нужно подключить так, чтобы вода в малом контуре достигала определенных значений, а потом, перемещаясь в большой контур, отдавала тепло радиаторам отопления.

Для чего нужна обвязка котла

Обвязка котла необходима для экономии средств.

Основной задачей обвязки котла является предохранение оборудования от перегрева. Таким способом обеспечиваются основные качественные параметры котлов — надежность и простота работы. Правильно выполненная обвязка позволяет значительно экономить средства, причем не только на эффективном применении тепловой энергии, но и на монтаже дорогостоящей контролирующей и регулирующей автоматики. В этом случае она не потребуется. Если обвязка котла будет выполнена своими руками, экономия средств семейного бюджета будет еще более значительной.

Особенно актуален этот вопрос для тех типов котлов, для которых не предусмотрены автоматические системы. Поэтому грамотно выполненная обвязка обеспечит максимальную эффективность работы аппарата, даже большую, чем при применении для отопления дорогостоящего газового оборудования.

Классическая схема обвязки

Правильно применяемая схема обвязки электрокотла отопления является гарантией эффективного использования всей системы в целом. Особое внимание необходимо уделять регуляции температуры на входе и выходе во избежании ее больших перепадов. Сначала, до того, как будет достигнута необходимая температура, циркуляция теплоносителя будет проходить по малому контуру. После этого он поступит в большой контур, отвечающий за обогрев здания. Для обеспечения качественной регулировки температуры в системе отопления необходима организация нескольких контуров.

Для реализации схемы обвязки электрического котла понадобятся следующие материалы и инструменты:

циркуляционный насос;
распределительный клапан;
балансировочный кран;
манометр;
шаровые краны;
вентили;
проходной фильтр;
обратный, проходной, воздушный и предохранительный клапаны;
муфты;
хомуты;
тройники;
радиаторы отопления;
металлические или металлопластиковые трубы;
крепежные элементы;
гаечные ключи разных размеров;
болгарка;
сварочный аппарат и т.д.

Существует 4 вида схем обвязки электрокотла: схема с естественной циркуляцией, принудительной циркуляцией, классическая коллекторная разводка, разводка на первично-вторичных кольцах.

Система теплоснабжения с принудительной циркуляцией: 1 – Регулятор комнатной температуры. 2 – Группа безопасности (манометр, автовоздушник, предохранительный клапан). 3 – Отопительные приборы. 4 – Котел. 5 – Закрытый расширительный бак. 6 – Циркуляционный насос. 7 – Кран подпитки контура отопления (из водопровода).8 – Антиконденсатный насос. 9 – Обратный клапан. 10- Термостат минимальной температуры.

Все элементы подключения настенных котлов к системы отопления также входят в схему обвязки. Она может быть реализована несколькими способами подключения к системе энергопотребления: отопление, горячее водоснабжение, система теплый пол. Если в системе с одним контуром разобраться достаточно просто, при их монтаже необходимо четко следовать инструкции, изложенной в руководстве по установке и эксплуатации аппарата, то в двухконтурных вариантах дело обстоит несколько сложнее. Схема обвязки в этом случае может быть прямой или смесительной. В первом варианте температурный режим регулируется при помощи горелки, а во втором — при помощи горелки и смесителя с сервоприводом.

Аварийные варианты обвязки

При любом конструкционном варианте системы отопления схема обвязки двухконтурного котла должна предусматривать аварийную схему, которая будет обеспечивать полноценную работу отопления в нестандартных ситуациях, например, во время отключения электроэнергии. Известно несколько вариантов решения этой проблемы.

Схема аварийной обвязки котлов.

Способ подачи в систему воды из водопровода на практике используется очень редко, потому как является неэффективным. Дело в том, что в большинстве случае при отключении электричества водопроводная система так же перестает функционировать. За счет гидроаккумулятора некоторое количество воды сохраняется, однако этого явно будет недостаточно для защиты оборудования от перегрева. Если в качестве теплоносителя используется антифриз, в канализацию будет слито около 150 л этой дорогостоящей жидкости.

Данный вид схемы обеспечивает защиту системы отопления от перегрева.

При питании циркуляционного насоса от источника бесперебойной подачи электроэнергии эффективное решение на случай отключения электричества может быть реализовано. Однако и у этого способа есть свои недостатки. По некоторым причинам источник бесперебойного питания может не заработать. Кроме того, система двухконтурного котла при этом варианте нуждается в постоянном обслуживании и наблюдении. Аккумуляторы должны постоянно находиться в рабочем состоянии, то есть их необходимо периодически заряжать и проверять их работоспособность.

Под гравитационной циркуляцией для котла понимают специальный контур, отличающийся небольшими размерами и выполняющий функцию теплосъема лишней тепловой энергии в отопительной системе. Включается такой контур только после отключения насоса. Однако в таком случае обогреваться будет не все здание.

Самым эффективном вариантом считается специальный аварийный контур. Он является составной частью любой хорошей отопительной системы. Эта схема заставляет гравитационный и принудительный контуры функционировать в разных частях системы в стандартном режиме. Но при выключении насоса работать продолжит только гравитационная часть.

Итак, основные характеристики различных схем обвязки электрокотлов были описаны. Вам нужно будет лишь выбрать одну из них исходя из своих технических навыков, финансовых возможностей и общей конструкции системы отопления в доме. Оценив эти нюансы и выбрав наиболее оптимальную для вашего конкретного случая схему можно приступать к монтажу.

Этапы монтажных работ

Схема монтажа системы отопления.

Любое отопительное оборудование имеет свою схему монтажа, которую необходимо выполнять в заданном порядке. От нее зависит его дальнейшая бесперебойная работа и правильное функционирование системы в целом. Реализация схемы обвязки электрокотла основывается на нескольких основных этапах. Как уже говорилось ранее, она включает в себя несколько обязательных элементов: сам аппарат, температурные датчики, радиаторы, сливные и запорные вентили, расширительный бак, циркуляционный насос и фильтр.

Процесс подключения начинают с разметки и установки. Котел должен располагаться как можно дальше от водопровода во избежание возникновения короткого замыкания в случае протечек. Монтаж аппарата производят с использованием дюбелей или анкерных болтов, его обязательно выравнивают по вертикальной и горизонтальной плоскости. При использовании напольной модели ее необходимо устанавливать на специальную подставку.

Следующим этапом подключения является подсоединение котла к системе с помощью переходников и муфт. Для этого необходимо предварительно перекрыть воду шаровыми или любыми другими кранами.

Подключив аппарат к отопительной системе, начинают выполнение электрической части схемы, в которую входят УЗО и автоматический выключатель определенных номиналов. Для подключения электрокотла требуется заземление. Провода при этом должны размещаться в кабельканалах и защищаться специальным кожухом. Их сечения подбирают в зависимости от мощности аппарата.

Только после выполнения всех необходимых операций по подключению электрической части можно начинать заполнение системы и проверку ее работы. Последнее, на что нужно обратить внимание, — это чувствительность таких устройств к скачкам напряжения в электросети, поэтому подключать их нужно только через стабилизаторы.

Самые популярные статьи блога за неделю

Заказать обвязку твердотопливных, газовых и электрических котлов отопления

В частном домостроении для обогрева комнат обычно применяется индивидуальная система отопления. Она может включать в свой состав большое количество различных устройств и деталей. Может показаться, что для монтажа системы отопления достаточно радиаторов и нагревательного котла, но это не так. Существует множество вспомогательных элементов. Все они выполняют определенную роль. Всю совокупность таких деталей принято называть обвязкой.

Обвязка котлов отопления — работа, требующая серьезных инженерных расчетов, а также аккуратной реализации просчитанного проекта.

Наша компания выполнит все стадии таких работ. Мы просчитаем проект и смонтируем обвязку котла, независимо от выбранного типа и его сложности.

Составляющие элементы обвязки отопительной системы

Обвязка котлов зависит от котла и типа разрабатываемой системы. Обычно составляющими элементами являются:

циркуляционный насос;

мембранный бак расширительный;
воздушный клапан;
грязесборник;
теплоаккумулятор;
запорная и регулирующая арматура.

Все эти элементы помогают сделать систему удобной и экономичной. Несмотря на их цены, монтаж этих устройств обязателен. Помимо эффективного перераспределения теплоносителя, они отвечают за безопасность, например, спасают от перегрева в критических ситуациях.

Обвязка котельной в доме может быть осуществлена по разным типовым схемам:

Принудительная. Для реализации такой схемы необходим циркуляционный насос.
Естественная. Циркуляция происходит за счет разницы температуры теплоносителя.
Коллекторная. Применяется в многоконтурных разводках.
Первичные и вторичные кольца. Применяется в сложных системах, где необходимо включать/отключать контуры. На каждый контур применяется отдельный насос.

Обвязка котельной, в зависимости от применяемой схемы, может включает такие дополнительные элементы:

балансировочная арматура;
манометр;
сливной кран;
фильтры воды;
обратный клапан;
трехходовые краны;
дополнительные насосы;
термоголовка с сервоприводом.

Наша компания разработает предварительную смету затрат, где будут отображены все необходимые устройства и элементы.

Особенности обвязки различных видов котлов

Котел является ключевым элементом. От него зависит все отопление. Обвязка рассчитывается исходя из особенностей подключения, вида топлива и места расположения.

Обвязка настенного котла имеет свои особенности, так как он бывает одноконтурным или двухконтурным. Система может включать в себя теплый пол, радиаторы и подогрев воды. В зависимости от этого, выбирают подходящую схему обвязки.

При одноконтурной модификации применяют или принудительную схему, или естественную. Первый вариант предусматривает возможность регулировки температуры и скорости подачи теплоносителя при помощи дополнительной регулировочной арматуры. Обязательными элементами будут расширительный бак, циркуляционный насос и воздухоотвод. Второй вариант дает возможность регулировать только температуру с помощью котла.

Обвязка двухконтурного котла делается по такой же схеме, как одноконтурный, только с дополнительной разводкой для подогрева горячей воды.

Более сложные системы отопления с несколькими контурами, обычно, комплектуются мощными напольными котлами. Обвязка напольных котлов, электрических или твердотопливных, почти всегда осуществляется с применением теплоаккумулятора. Это устройство представляет собой обычный бак на несколько сотен литров, а иногда 1000л и более, максимально теплоизолированный. Его функции заключаются в следующем:

Если применяется электрический котел. Ночью, когда электроэнергия дешевле, теплоноситель нагревается и накапливается в аккумуляторе. А днем накопленный горячий теплоноситель постепенно отдает свое тепло, циркулируя по системе отопления. Это позволяет существенно экономить при различной суточной тарификации.

Если применяется твердотопливный котел. Днем теплоаккумулятор накапливает горячий теплоноситель, чтобы ночью, когда нет возможности подкидывать топливо, постепенно отдавать тепло, циркулируя по системе.

Разновидности котлов в зависимости от типа топлива

Газовые котлы — одни из самых распространенных в частном домовладении. Ведь газ является доступным и недорогим видом энергоносителя. Такие котлы применяются примерно в половине случаев. При подборе модели газового котла рекомендуется обратить внимание на минимальное рабочее давление газа, при котором происходит функционирование, так как в отдаленных районах возможны частые понижения давления, особенно в отопительный сезон. При недостаточном давлении котел будет выключаться автоматически. Решение этой проблемы заключается в выборе котла, рассчитанного на низкое давление. Еще одним вариантом может быть установка параллельно второго котла с другим энергоносителем.

Обвязка газового котла отопления выполняется по любой схеме, в зависимости от пожелания заказчика и наличия различных контуров обогрева.

Твердотопливные котлы составляют долю примерно в 15%, хотя последнее время эта доля растет. При подборе рекомендуется отдать предпочтение котлу, использующему высококалорийное топливо, например, топливные брикеты или уголь марки антрацит. Обвязка твердотопливного котла отопления может происходить по любой схеме, но предусматривает два контура в обязательном порядке. Первый контур применяется для разогрева теплоносителя, во избежание образования конденсата в теплообменнике котла. Второй контур состоит из всех необходимых элементов системы отопления, предусмотренных в проекте.

Оставшуюся долю, порядка 30 процентов, занимают электрокотлы. Обвязка электрического котла в точности повторяет все варианты газового. Главным отличием будет являться необходимость заземления всех элементов отопления и установки УЗО. Это поможет избежать поражения электрическим током в случае неполадок. При подборе котла рекомендуется обратить внимание на диапазон минимального и максимального напряжения электричества, необходимого для нормальной работы.

При подборе типа котла нужно просчитать экономическую выгоду от использования различных видов энергоносителя.

Этапы работ по обустройству системы отопления

Обвязка котельной в частном доме происходит в таком порядке:

установка котла;
обустройство приточно-вытяжной вентиляции и дымохода, если необходимо;
монтаж коллектора, с обязательным указанием подачи и обратки;
установка регулировочной и запорной арматуры для управления системой;
подключение насоса в магистраль циркуляции теплоносителя, его мощность рассчитывается на стадии проектирования;
монтаж контрольных и дополнительных элементов;
подключение к котлу и отопительным приборам;
проверочный запуск системы.

Кроме приборов, необходимо выбрать трубы, используемые в системе. Мы рекомендуем использовать полипропиленовые. Они доступны по цене, удобны в работе, а срок их службы не менее 25 лет.

Осуществляя работы по обвязке, мастера нашей компании строго придерживаются всех нормативов и правил. Контроль осуществляется на всех стадиях. Благодаря этому, наши системы служат долго и не доставляют лишних хлопот. Менеджеры помогут вам подобрать качественные материалы, ведь от качества комплектующих напрямую зависит срок службы всей системы.

STROM SBSP15S Однофазные электрические системные котлы 14,4 кВт. Руководство по эксплуатации

STROM SBSP15S Однофазные электрические системные котлы 14,4 кВт. Руководство по эксплуатации

ВВЕДЕНИЕ

Внимательно прочтите и следуйте данным инструкциям по установке, чтобы обеспечить их правильную установку. срок службы вашего электрокотла Strom. Эти инструкции должны быть сохранены и переданы любому новому пользователю.

На все котлы распространяется полная гарантия 2 года с момента регистрации. Гарантия распространяется на любые производственные дефекты и покрывает замену любых неисправных деталей и трудозатраты. Гарантия не распространяется на повреждение котла из-за неправильной установки и любое последующее повреждение или утечку воды в котел. Перед передачей котла конечному пользователю необходимо проверить всю сантехнику на предмет нормальной работы и герметичности. Гарантия не распространяется на расходы, которые не были организованы Strom Ltd.

Этот прибор не предназначен для использования лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями или без опыта обращения с прибором, если только они не находятся под присмотром или не проинструктированы компетентным лицом, ответственным за их безопасность.

ПОДГОТОВКА/БЕЗОПАСНОСТЬ

Этот электрический котел должен быть установлен в соответствии со следующим:

Местными строительными нормами
Строительными нормами Великобритании

BS EN 12828
Системы отопления в зданиях: Проектирование систем водяного отопления.

BS EN 12831
Системы отопления зданий. Метод расчета расчетной тепловой нагрузки

BS EN 14336
Системы отопления зданий. для электроустановок. Правила электропроводки IEE. Семнадцатое издание

BS EN 7593
Свод правил по обработке воды в системах отопления

Проверка нагрузки
Проверка нагрузки должна учитываться при установке котлов высокой мощности
Расчет центрального отопления
Подробные рекомендации в BS EN 12828 и BS EN 6700
Расположение
Котел может быть установлен практически в любом месте, но следует учитывать вероятность мороза или сырости, а также будущее техническое обслуживание оборудования. Необходимо предусмотреть свободное пространство для снятия передней панели в случае необходимости и для поступления воздуха в котел. Котел должен быть установлен в вертикальном положении, в противном случае гарантия аннулируется. Стена, на которой устанавливается котел, должна быть достаточно прочной, чтобы выдержать вес заполненного котла.

ДОПОЛНИТЕЛЬНЫЕ ПРОВЕРКИ, ТРЕБУЕМЫЕ ПЕРЕД УСТАНОВКОЙ

Убедитесь, что напряжение на индикаторной табличке котла совпадает с напряжением сети, к которой он будет подключен.
Воздухозаборники и вентиляционные отверстия котла обеспечивают его правильную работу и защищают устройство от перегрева. В результате они никогда не должны быть покрыты.
Котел должен быть отключен от сети перед выполнением любого внутреннего ремонта.
Котел должен быть постоянно заземлен.
Цепь электропитания должна включать устройство защитного отключения.
Дренажные клапаны должны быть установлены в самой нижней точке трубопровода системы в доступном месте. Они должны быть установлены в соответствии со стандартом BS 2879.
Любое использование котла не по назначению запрещено.
Все модели имеют различные элементы безопасности. Если один или несколько из них активированы, они вызовут код ошибки на котле. Обратитесь к разделу по устранению неполадок в этом руководстве, и если какая-либо проблема не устранена, обратитесь в компанию Strom.
Можно установить подходящие внешние часы/комнатный термостат, если внутреннее программирование котла не используется.
Все компоненты герметичной системы центрального отопления встроены. Подходящая петля для заполнения должна быть установлена снаружи соединения для пополнения воды в соответствии с правилами подачи воды.
Любые предохранительные клапаны требуют прокладки трубопровода до безопасной точки сброса

ВНУТРЕННИЕ КОМПОНЕНТЫ ТЕПЛОВОГО КОТЛА

Автоматический выключатель
Окно доступа к электропитанию
Запатентованный теплообменник системы отопления
Термовыключатели
Расширительный бак системы отопления
Датчик температуры подачи тепла
Датчик температуры возврата тепла
Автоматический воздухоотводчик (доступ за насосом)
1
Манометр
Датчик давления (связан с манометром)
Предохранительный и расширительный клапан
Клапан подпитки системы отопления

УСТАНОВКА

Общие требования
Котел должен быть установлен компетентным и сертифицированным сантехником или инженером-теплотехником и должен быть подключен к электросети компетентным электриком. Для 3-фазных требований это должен выполнять электрик, сертифицированный по стандарту BS 7671 17-го или 18-го издания. Системы должны быть спроектированы в соответствии с действующими строительными нормами на момент установки. Прибор должен быть заземлен до того, как через него пройдет какой-либо ток. Strom Limited не несет ответственности за неправильные установки, выполненные неквалифицированными специалистами.
Подвешивание котла
Подвесьте котел в вертикальном положении на предусмотренные для этого точки крепления рамы, так чтобы патрубки подачи и обратки были направлены к нижней части котла. Подключить котел к системе отопления, проследив за тем, чтобы на подающем и обратном трубопроводах были установлены запорные клапаны. СМОТРИТЕ ПРОЦЕДУРУ ПОДВЕШИВАНИЯ НА СЛЕДУЮЩЕЙ СТОРОНЕ.
Запорные клапаны
Для облегчения демонтажа из системы рекомендуется установить полнопроходные запорные клапаны на подающем и обратном трубопроводах котла. Не используйте стандартные шаровые краны, так как это может ограничить входной и выходной поток из котла и привести к снижению производительности.
Автоматические воздухоотводчики
Автоматический воздухоотводчик уже встроен в котел. Однако, если котел будет использоваться в тандеме с водонагревателем, необходимо установить дополнительный воздухоотводчик рядом со змеевиком водонагревателя.
Конструкция системы
Должен быть установлен внешний перепускной клапан, чтобы система могла циркулировать, когда все радиаторы закрыты. По возможности следует использовать термостаты для управления отоплением, а в соответствии со строительными нормами следует также использовать термостаты с цилиндрами (если применимо). Радиатор следует установить и запереть в открытом положении в помещении, где находится комнатный термостат (если он установлен), чтобы избежать перегрева системы отопления.
Водопроводные соединения
При заполнении системы отопления следует ссылаться на BS EN 14336. Не должно быть соединения между системами центрального отопления и основным водоснабжением, и должны соблюдаться все местные законы о воде. Любое соединение между водопроводной водой и системой отопления должно быть отключено после использования.
Промывка
Система должна быть промыта до уровня 10 % PPM сети (хлориды и другие вещества) или ниже, чтобы гарантировать, что водяная система не повлияет на срок службы котла. Если котел устанавливается в существующую систему отопления, необходимо провести промывку радиаторов и трубопроводов, чтобы удалить возможный мусор.

ПОДВЕСНАЯ СХЕМА ДЛЯ РУКОВОДСТВА ПО УСТАНОВКЕ

Пожалуйста, убедитесь, что стена, предназначенная для установки котла, имеет структурную целостность, чтобы поддерживать блок, когда он заполнен.

С помощью ударной дрели просверлите 6 отверстий в соответствии со схемой настенного монтажа. Верхние отверстия должны быть диаметром Φ8, а нижние отверстия могут быть такими же или вместо этого могут быть Φ6.
Просверлите в общей сложности 6 распорных винтов диаметром Φ8 в верхние отверстия и либо диаметром Φ8, либо Φ6 в нижние. Оттуда просверлите 3 подвесных винта в 3 верхних отверстия.
Подвесьте котел на 3 фиксированных верхних винта, а затем закрепите 3 дополнительными винтами снизу

ПРОСТРАНСТВА

Котел должен иметь зазор 100 мм со всех сторон от любого потолка, пола, боковой стены или фиксированные выступы. Это необходимо соблюдать для безопасной и правильной эксплуатации.

СОЕДИНЕНИЯ ВОДЫ

Соединения подачи и обратки должны быть выполнены в соответствии с цветовой схемой и маркировкой на котле.
При затягивании или ослаблении резьбовых соединений всегда используйте подходящие инструменты, такие как разводные гаечные ключи с открытым зевом. Не используйте трубные ключи, удлинители или неподходящие инструменты, которые могут привести к повреждению или утечке воды.
Установите продувки в радиаторах и любых верхних точках системы отопления.

Регулируемое заправочное соединение входит в комплект поставки котла. Это должно быть закрыто, как только система достигнет давления и воздух будет удален. В качестве альтернативы, его можно заблокировать в открытом положении, и можно использовать традиционную петлю для заполнения системы отопления и возмещения потерь воды во время обслуживания или прокачки системы. Заправочная петля должна быть установлена в непосредственной близости от котла или подсоединена к штуцеру для подпитки водой. Заправочная петля должна быть установлена в соответствии с действующими водными нормами и должна быть удалена после заполнения, а клапаны закрыты подходящими крышками.

ПОДАЧА И ОБРАТКА ОТОПЛЕНИЯ

Эти соединения ¾” для подключения к трубе диаметром 22 мм. Рабочие клапаны подходящего диаметра должны быть установлены на подаче и обратке, чтобы можно было изолировать котел для обслуживания без опорожнения всей системы отопления. Мы рекомендуем гибкие шланги, так как чрезмерное затягивание утюгов может привести к повреждению внутренних частей котла, что не покрывается гарантией.

ТОЧКА СЛИВА

Точка слива должна быть установлена в самой нижней точке системы отопления. Не допускается опорожнение котла через предохранительный клапан, так как мусор может помешать правильной работе клапана.

ПЕРВОНАЧАЛЬНАЯ ЗАПОЛНЕНИЕ СИСТЕМЫ ОТОПЛЕНИЯ

Убедитесь, что запорные клапаны подачи и обратки открыты. Подсоедините контур наполнения к соединению для пополнения воды, полностью откройте клапан и дайте системе медленно наполняться до тех пор, пока манометр не покажет от 1 до 1,5 бар, после чего клапан пополнения должен быть закрыт. Стравливайте воздух из всех ручных выпускных клапанов до тех пор, пока весь воздух не будет удален из системы. Во время этой операции необходимо будет долить систему.

РАСШИРИТЕЛЬНЫЙ БАК

Расширительный бак устанавливается внутри котла, чтобы обеспечить пространство для теплового расширения воды при нормальных условиях эксплуатации. Однако, если система содержит значительные объемы воды, необходимо установить снаружи дополнительный расширительный бак.

БАЛЛОН ДЛЯ ГОРЯЧЕЙ ВОДЫ

Если система оснащена баком для горячей воды, он должен быть установлен в соответствии с инструкциями производителя, включая проектирование и монтаж любых выпускных трубопроводов от предохранительных клапанов.

ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ

Завершите все трубопроводы перед подключением котла к электросети.

Убедитесь, что имеющееся в сети напряжение соответствует напряжению, указанному на паспортной табличке.

Важно убедиться, что общее электроснабжение здания имеет достаточную мощность нагрузки для обеспечения котла требуемой тепловой мощностью в дополнение ко всем другим приборам, которые могут подаваться одновременно.

Питающий кабель к котлу должен иметь достаточное сечение, чтобы выдерживать требуемую нагрузку. Он должен быть подключен через связанный разъединитель с минимальным зазором между контактами 3 мм на каждом полюсе, а система должна быть защищена автоматическим выключателем соответствующего номинала.

Важно, чтобы котел был надлежащим образом заземлен, а электропроводка была проверена на соответствие действующим нормам IEE.

Расположение электроснабжения

В следующей таблице показана спецификация для полного выбора электрических котлов STROM

. 181 Вт	21 кВт	24kW
Single/Three Phase	Single	Single	Single	Three	Three	Three
Current (A)	32	55	63	27.3	31.8	36.4
MCB/RCD rating (A)	40	63	63	32	40	40
Minimum cable size (mm ¹ )	4	10	10	3× 4. 0	3×6,0	3×6,0

ПОДКЛЮЧЕНИЕ К КОТЛУ

Клеммная панель находится в верхней правой части котла и доступна через демонтаж котла. . Питающий кабель должен быть надежно проложен к этой точке через кабельный ввод в верхней части правой панели котла.

Убедитесь, что соединительные кабели правильно подключены к нужным клеммам и надежно закреплены.

ПОДКЛЮЧЕНИЕ ВНЕШНИХ УПРАВЛЕНИЙ

Рекомендуется, чтобы котел был подключен к внешнему блоку управления, такому как комнатный термостат или программатор каналов. Коммутационное соединение блока управления должно быть беспотенциальным и подключаться к соответствующим клеммам, как указано на электрической схеме.

ВВОД В ЭКСПЛУАТАЦИЮ

Включите электропитание котла. Убедитесь, что программатор находится в нейтральном состоянии, когда он не требует тепла.

НАСОС

Насос уже установлен в котле как часть отопительного контура и будет подключен к плате. Насос должен легко циркулировать как часть проверки работоспособности, когда котел включен.

ПОДКЛЮЧЕНИЕ КОНТРОЛЛЕРА

Внешние контроллеры следует подключать в соответствии со схемами подключения, приведенными ниже. Любые RF контроллеры могут быть подключены через руководство по установке от производителя.

СОЕДИНЕНИЯ КОТЛА

Терминальный блок
6 AMP Предохранитель
Плата отопления
Панель сенсорного управления
Переключатель давления
Огрев. Батарея памяти

СХЕМА ПОДКЛЮЧЕНИЯ

ЦВЕТОВЫЕ КОДЫ

Вт = БЕЛЫЙ G = СЕРЫЙ BL = синий г/у = зеленый/желтый BR = коричневый
L = Live N = Нейтральный C = обыкновенный SL = переключен в прямом эфире E = Земля

Работая котером

Панель управления котлом

Первоначальное включение – ввод в эксплуатацию

При первом включении котла выполняется самопроверка. Если будут обнаружены какие-либо неисправности, они будут показаны на дисплее и могут быть идентифицированы в разделе поиска и устранения неисправностей в данном руководстве. При подключении внешнего контроллера убедитесь, что он надежно подключен к котлу в соответствии со схемами подключения в данном руководстве, прежде чем включать питание котла.

При первом подключении питания к котлу панель управления котлом загорается, но питание не включается. В этом состоянии «Выкл.» установщик может настроить время, день и температуру отопления на выходе из котла, а также желаемую температуру «подхода» на обратной линии отопления.

Удерживайте кнопку меню в течение 2 секунд.
Это изменит отображение на «Часы». Настройка с помощью знаков + и – позволит пользователю настроить день недели. Нажатие кнопки «Меню» подтвердит настройку дня, а затем заставит время мигать, нажатие знаков «+» и «-» соответственно отрегулирует час, нажатие «Меню» подтвердит час и заставит мигать минуты, и это можно настроить соответствующим образом и подтвердить нажатием кнопки меню.
Нажатие кнопки питания вернет котел в исходное меню дисплея «Часы». Нажатие кнопки меню переключит дисплей на «Нагрев» и отобразит температуру. Это желаемая температура нагрева, которую нагревательный поток достигает на выходе из котла, и ее необходимо устанавливать только в начале срока службы котла. Это должно быть установлено соответствующим образом в зависимости от размера контура отопления и от того, подключен ли котел к водонагревателю. Для небольшого жилища это не должно быть выше 60-65 градусов. Тем не менее, для больших жилых помещений эта температура должна быть установлена на уровне 65-70 градусов, а для цилиндрических систем она должна быть установлена на уровне 70-75 градусов или выше, чтобы гарантировать, что система горячего водоснабжения может подавать соответствующее количество воды, время повторного нагрева достаточно быстро и любая потенциальная легионелла устраняется, если баллон не используется в течение длительного периода времени.
Когда выбрана правильная температура, при нажатии на кнопку «Меню» дисплей будет циклически переключаться на «diff» с другим номером, отображаемым ниже. Это разница температур подачи и обратки системы отопления, при которой котел выключится, чтобы предотвратить любые избыточные потери энергии или возможный перегрев системы. Котел прекратит цикл независимо от того, будет ли достигнута желаемая температура в любом отапливаемом помещении. Как правило, перепад температуры должен быть просто установлен на уровне 10-15 градусов, чтобы избежать неприятного отключения системы во время отопительного периода, но может быть отрегулирован в соответствии с требованиями конечного пользователя.

Меню удержания вернет котел в исходное состояние, после чего удержание питания в течение 2 секунд включит котел для первоначальной самопроверки. После завершения этой проверки убедитесь, что система реагирует правильно, вызывая тепло через подключенный контроллер отопления (обычно повышая требуемую температуру в помещении). РЕШЕНИЕ EC В системе отопления отсутствует
вода или давление недостаточно для
циркуляции.

Добавить обработанную воду в систему отопления
и довести давление до приемлемого уровня
. Реле давления воды повреждено. Проверьте давление для системы
выше 1 бар, а затем выполните тест
на целостность цепи датчика давления
. Ослаблено соединение реле давления. Проверьте проводку и переустановите

, если она ослаблена.

El Ослаблены соединения между датчиком температуры на выходе нагревателя
и платой Проверьте проводку и переустановите соединение
, если оно ослаблено. Неисправен датчик температуры отопления
овес. Позвоните в Strom по телефону 0333 344 24 74 E2 Неплотное соединение между отоплением
Датчик температуры обратки и плата Проверьте проводку и переустановите соединение
, если оно ослаблено.

Неисправен датчик температуры отопления
обратки. Позвоните в Strom по телефону 0333 344 24 74 E3 Температура подачи системы отопления
перегрев. Убедитесь в достаточной циркуляции в системе. Если котел настроен на температуру выше 75°C, уменьшите температуру до 70–75. E4 Перегрев теплообменника. Котел VHF автоматически начинает
циркуляцию снова после того, как теплообменник
остынет. E5 Неисправность датчика потока. Позвоните Строму по номеру 0333 344 24 74 Неисправность насоса. EA Слишком высокая мощность котла. Проверить и исправить напряжение питания.
Повторно проверьте всю проводку к блоку. Индикаторы на панели управления
не горят. Отказ блока питания.

Повторно проверьте всю проводку к блоку. Слабая коррекция от платы управления
к основной печатной плате. Проверьте проводку и переустановите соединение
, если оно ослаблено. Неисправность платы дисплея. Позвоните Strom по номеру 0333 344 24 74 Панель управления
не регистрирует сенсорные
команды. Отказ платы дисплея. Температура нагрева
низкая/прибор не
нагревается. Отказ нагревательного элемента Отказ от теплового выреза БОРГОВЫЙ ДЕРЕВЫЙ УПРАВЛЕНИЯ9636 3 Управляем Электрические котлы Strom не требуют специального обслуживания, кроме следующего:

Отопительную систему необходимо заполнять и обслуживать, когда вода холодная, при давлении 1–1,5 бар. Частая дозаправка системы может привести к образованию накипи, коррозии и повреждению системы отопления, и ее следует по возможности избегать. Регулярная потеря давления может свидетельствовать об утечке в системе и должна быть исследована.
НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ ДОЛЖЕН ВКЛЮЧАТЬ КОТЕЛ, ЕСЛИ СИСТЕМА СУХАЯ.
В котле установлена программа защиты от замерзания. Для его работы необходимо постоянное питание котла. В систему отопления можно добавить антифриз (не более 20% по объему), если котел будет простаивать длительное время без использования. В противном случае котел следует отключить от электропитания и полностью слить воду из системы во избежание повреждений от мороза.

ИНФОРМАЦИЯ О ГАРАНТИИ

Все продукты Strom поставляются в соответствии со стандартными условиями и положениями (доступными по запросу или через наш веб-сайт). Эта Политика также применяется в дополнение к нашим положениям и условиям для любых электрических котлов Strom, и, устанавливая этот продукт, вы соглашаетесь соблюдать настоящие Условия и положения и эту Политику. Настоящая Политика устанавливает гарантийный срок и исключения, применимые к электрическим котлам. Для получения информации о других продуктах см. наш веб-сайт или соответствующие руководства. Настоящая Политика регулируется нашими Стандартными положениями и условиями, и ее следует рассматривать вместе с этими условиями. Мы оставляем за собой право вносить изменения в эту политику в любое время.

Сведения о гарантии :
С учетом исключений, изложенных ниже, и любых применимых пунктов наших Положений и условий, неисправные детали и продукты будут заменены или отремонтированы бесплатно компанией Strom или одним из ее представителей в течение применимого гарантийного периода. . В тех случаях, когда работа выполняется персоналом, не связанным со Strom, или без ведома Strom, мы не сможем покрыть связанные с этим расходы, затраты на запчасти и оплату труда. Если Strom или его представители не могут своевременно посетить вашу собственность, мы оставляем за собой право позволить третьим лицам выполнить работу после того, как предварительно согласованная стоимость будет согласована со Strom напрямую (соглашения через третьих лиц не принимаются).

Исключения

Эта политика применяется только в следующих случаях:
1. Продукт установлен и используется строго в соответствии с Условиями и инструкциями, прилагаемыми к продукту; и
2. неисправность не вызвана несчастным случаем, неправильным использованием, неправильным использованием, неподходящими условиями воды (включая загрязняющие вещества или несоответствующее давление воды), образованием известкового налета или любым изменением, модификацией или ремонтом любой стороной, не назначенной прямо Strom.
3. К неподходящим условиям воды относятся:
  - Частное водоснабжение, не регулируемое органами водного хозяйства
  - Жесткая вода, оставшаяся без очистки
  - Добавки в воду, приводящие к коррозии продукта
  - Отсутствие ингибитора коррозии в контурах отопления
Настоящая гарантия не распространяется на ущерб, возникший в результате отказа продукта в эксплуатации, или косвенный ущерб другим товарам, мебели или имуществу.
Настоящая гарантия не распространяется на какие-либо расходные материалы, связанные с продуктом.
Установки, которые не были выполнены лицом/лицами, не имеющими соответствующей квалификации, необходимой в их области для выполнения выполняемых работ (мы оставляем за собой право запросить копию сертификата электроустановки)
Гарантии не подлежит передаче и должен быть приобретен как новый у одного из наших дистрибьюторов.

Гарантийные сроки:

На все котлы Strom Boilers распространяется стандартная гарантия сроком на 1 год, однако при выполнении прилагаемой гарантийной процедуры (см. гарантийную этикетку) гарантия бесплатно продлевается до 2 лет.

Веб -сайт: www.stromlimited.com
Телефон: 0333 344 2474

Документы / Ресурсы

	4
	4
	7 STRSP15.0004 SBSP15S, BOE006, однофуза 14,4 кВт Электрическая система котлов

1 января 2022 2 января 2022 Опубликованные stromtags: BOE006, SBSP15S, одиночная фаза 14,4KW Electric.

Электрическая схема Водонагреватель Резервуар для хранения горячей воды Бойлер Сантехника, горячая вода, электрические провода Кабель, электричество, автоматический выключатель png0744 PNG Теги

Электрические провода Кабель,
электричество,
,
,
природа,
сантехника,
накопительный водонагреватель,
вода,
водяное отопление,
станок,
Бак для хранения горячей воды,
тепло,
Электротехника,
электрическое отопление,
схема,
центральное отопление,
Схема подключения,
png,
прозрачный,
скачать бесплатно

Информация PNG

Размеры: 1200x1540px
Размер файла: 979,46 КБ
Тип MIME: Изображение/png

Скачать этот PNG ( 979.

46KB )

Изменение размера онлайн png

ширина (пкс)

высота (пкс)

Лицензия

Некоммерческое использование, DMCA Свяжитесь с нами

Бойлер Водяное отопление Центральное отопление Природный газ, горячая вода, Электрические провода Кабель, Техника для кухни, Бытовая техника png 1800x2635px 4,26 МБ
Нагрев воды Резервуар для хранения горячей воды Насос Газовый обогреватель, вода, cdr, нагреватель, резервуар для воды png 492x980px 24,97 КБ
Автоматический переключатель Электрические выключатели Контактор Электрические провода и кабели Схема подключения, электроэнергетическая техника, электрические провода, кабель, реле, электричество png 860x898px 675,66 КБ
org/ImageObject»> Автоматический выключатель Электрический распределительный щит Электрические выключатели Электричество Электрические провода и кабели, пожаротушение, Электрические провода Кабель, электрическая проводка, электрические выключатели png 1200x1241px 1,09МБ
Y-Δ преобразование Электродвигатель Схема подключения Трехфазная электроэнергия Стартер, другие, электроника, электрические провода Кабель, двигатель png 600x581px 335,3 КБ
иллюстрация линии черного провода, электронная схема рабочего стола, схема, угол, текст, прямоугольник png 599x582px 69,18 КБ
Электрические провода и кабели Электрический кабель Электричество Электронная схема, ELECTRICO, Электрические провода Кабель, кабель, электричество png 565x535px 211,85 КБ
org/ImageObject»> Электрические провода и кабели Электрический кабель Электронный символ Схема подключения, провод, электроника, электрические провода Кабель, схема png 1536x1536px 3,02 МБ
Водонагреватель A. O. Smith Water Products Company Природный газ Накопительный водонагреватель Горелка LO-NOx, горячая вода, Резервуар для хранения, электричество, котел png 2000x3000px 2,4 МБ
Автоматический выключатель Контактор Схема подключения Электрические провода и кабели Электрические выключатели, электронная схема, Электрические провода Кабель, электронное устройство, электрические выключатели png 870x1046px 1,05 МБ
Гейзер Накопительный водонагреватель Розница Безрезервуарное водонагревание, вода, ванная, бытовая техника, обогреватель png 400×694 пикселя 237,29 КБ
org/ImageObject»> Безрезервуарное водяное отопление Bradford White Бак для хранения горячей воды Электрическое отопление, водонагреватель, бизнес, обогреватель, питьевая вода png 385x847px 265,64 КБ
Безрезервуарное водяное отопление Сантехника Питьевая вода, горячая вода, электричество, питьевая, солнечная вода Отопление png 1200x1200px 36 КБ
электрический ток, Принципиальная схема Печатная плата Электронная схема, технология, угол, текст, электрические провода Кабель png 1051x1500px 698,48 КБ
Насос Сантехника Сантехник Газ Вода, сантехник, электричество, центральное отопление, сантехник png 900x585px 234,98 КБ
Провод с покрытием разных цветов, Электрический кабель Электрические провода и кабели Схема подключения Электричество, провода, электроника, электрические провода Кабель, кабель png 1000x513px 387,62 КБ
org/ImageObject»> Электрический кабель Силовой кабель Электрические провода и кабели Электричество Товары и услуги, электрический провод, карандаш, электрические провода Кабель, кабель png 960x640px 413,92 КБ
Автоматический выключатель Распределительный щит Электрические провода и кабели Распределение электроэнергии Шина, другие, электроника, другие, электрические провода Кабель png 618x445px 229,21 КБ
Электротехника Контроллер двигателя Система управления, двигатель, электроника, электрические провода Кабель, инжиниринг png 5665x3403px 6,37 МБ
Электрический кабель Электричество Электрические провода и кабели Электротехника, розетка, электроника, электрические провода Кабель, кабель png 1500×1197 пикселей 1,41 МБ
org/ImageObject»> Солнечная энергия Солнечный тепловой коллектор Солнечное водонагревание Накопительный водонагреватель Calentador solar, энергия, возобновляемые источники энергии, сталь, солнечный свет png 1001x1001px 861,48 КБ
Shamrocks Сантехника и отопление Сантехник Центральное отопление Разнорабочий, рабочий, ребенок, рука, ванная png 7213x6564px 2,14 МБ
кран, компьютерные иконки сантехника водопроводная труба вода, кран, угол, текст, логотип png 1200x1200px 12,92 КБ
Колючая проволока Колючая лента Электрические провода и кабели, колючая проволока, Электрические провода Кабель, техника, забор png 900x734px 482,32 КБ
Гибкий кабель Электрический кабель Электрические провода и кабели Электричество, стальная проволока, электроника, электрические провода Кабель, кабель png 635x635px 166,07 КБ
org/ImageObject»> Электронная схема Электрическая сеть Цифровая электроника, цифровая классификация, угол, электроника, текст png 1500x970px 280,84 КБ
Электричество Распределительный щит Электрические провода и кабели Компьютерные иконки Автоматический выключатель, инструменты электрика, текст, электрические провода Кабель, знак png 512x512px 15,76 КБ
Электронная схема Электроника Печатная плата Тату Схема подключения, электрическая схема, угол, электроника, текст png 850x1038px 235,93 КБ
Водяное отопление A. O. Smith Water Products Company Производство котлов, горячая вода, промышленность, трансформатор, атмосферный генератор воды png 2000x3000px 2,88 МБ
org/ImageObject»> Схема подключения Гитарный усилитель Электрический кабель Электрические провода и кабели Электронная схема или, Электрические провода Кабель, усилитель, провод png 1289x720px 229,5 КБ
Автоматический выключатель Изолятор Разъединитель Реле Электрические выключатели, Автоматический выключатель, Электрические провода Кабель, электронное устройство, электричество png 500x500px 141,56 КБ
Провод Электрический кабель Принципиальная схема Схема подключения Наушники, провод, электроника, электрические провода Кабель, кабель png 1818x666px 285,94 КБ
HVAC Печь Кондиционер Центральное отопление Охлаждение, тепло, бизнес, вентиляция, обогреватель png 1632x2823px 931,28 КБ
org/ImageObject»> Автоматический выключатель Электрическая сеть Электрические выключатели Схема подключения Электричество, другие, электрические провода, кабель, электронное устройство, электричество png 500x500px 126,45 КБ
Электрический кабель Электрические провода и кабели Сигнальный выключатель, провода, электроника, электрические провода Кабель, кабель png 536x500px 216,51 КБ
Безрезервуарное водонагревание Сантехника Электрическое отопление Солнечное водонагревание, другие, ванная, знак, вывески png 512x512px 14,28 КБ
Вилки и розетки переменного тока Электрические выключатели Схема подключения Электрические провода и кабели Блокировочное реле, розетка, электроника, электрические провода Кабель, электронное устройство png 566x566px 204,36 КБ
org/ImageObject»> Безрезервуарное водонагревание Navien, Inc. Природный газ Солнечное водонагревание, Водонагреватель с, Бытовая техника, техническое обслуживание, кондиционер png 940x1196px 214,08 КБ
Электрик Электричество Ремонт сантехники Электрические провода и кабели, электрические, электроника, сервис, электрические провода Кабель png 1200x1200px 657,65 КБ
Электрический кабель Электрические провода и кабель Кабельное телевидение Электричество, профильная компания, Электрические провода Кабель, кабель, бизнес png 600×594 пикселя 547,54 КБ
Схема подключения Комплекты домашней автоматизации Электрические провода и кабели Домашняя проводка, строительство, угол, здание, электрические провода Кабель png 1236x894px 370,55 КБ
org/ImageObject»> Гейзер Газ Водонагреватель Накопительный водонагреватель, газовый насос, электричество, пламя, газовый насос png 1600x1600px 1,55 МБ
Автоматический выключатель Электрическая сеть Предохранитель Электрические выключатели Распределительное устройство, другие, электроника, электрические провода Кабель, электронное устройство png 1200x1140px 918,64 КБ
Водяное отопление Компьютерные иконки Электрическое отопление Накопительный водонагреватель, ракетный нагреватель, логотип, черный, электричество png 1600x1600px 22,05 КБ
Bajaj Auto Водонагреватель Bajaj Caldia Накопительный водонагреватель Электричество, гейзер, обувь, электричество, посуда png 800x533px 154,99 КБ
org/ImageObject»> Водонагреватель Котел Сантехника HVAC, сантехник, сервис, инженер, рука png 504x648px 360,76 КБ
Электронная схема Печатная плата Электрическая сеть Принципиальная схема, Die Antwoord, угол, электроника, текст png 1000x853px 315,98 КБ
Утюг для одежды Электричество Электрический бойлер Бытовая техника Мелкая бытовая техника, другие, другие, электрический чайник, утюг png 706x471px 274,04 КБ
Электронная схема Электроника Печатная плата Электрическая сеть, технология, угол, электрические провода Кабель, логотип png 598x980px 34,29 КБ
Сантехника Сантехник Электричество Архитектурное проектирование Услуги, др. , рука, другие, туалет png 813x854px 284,46 КБ

Технические документы — Служба поддержки HG (общедоступная)

Создано Ником Лаззерини, последний раз изменено Мэтью Хартом 27 сентября 2022 г.

Boiler Controllers

Combi Boiler
(Volt-Free)

Combi Boiler
(230v) *

S-Plan System

Y-Plan System

S-Plan+ System

Underfloor
12v/24v

Single Channel Receiver

Dual Channel Receiver

0237

Регулятор нагрева	Электрический Нагрев *	Погружной Heater *	Underfloor 230v	Underfloor (Single Zone Pump)	Underfloor (Electric)	Range Extender *
Electric Switch
Electric 40004

Powered Thermostat
Настенный расширитель диапазона

Partner Diagrams	JK Floorheating Single Zone	JK Floorheating Multi-Zone	Jigsaw IR Panel	EOGB Проводка
Электрический выключатель			0006
Electric Relay
Powered Thermostat
Установка OpenTherm

Control system	Schematic
Combination Boiler	Combi Boiler
Boiler with Hot Water Tank	Heating & Горячая вода (вкл. /выкл.) Отопление и горячая вода (темп.) Отопление и горячая вода (ирландский)
S-Plan +	S-Plan +
Smart Zoned Radiators	Smart Zoned Radiators
Wet Underfloor Heating	Wet Underfloor (230v ) Мокрый нижний пол (24 В)
Смешанная система	Смешанная система
JK.0006	JK Single Zone Underfloor JK Multi-Zone Underfloor JK Single Zone Underfloor (with Powered Room Thermostat) JK Multi-Zone Underfloor (with Powered Room Thermostat)

0004

Продукт	Адаптер связи

Dual Channel Receiver
Electric Relay
Electric Switch
Ступица Genius
Клапан радиатора Genius
Genius Radiator Valve (discontinued)
Genius Room Sensor
Genius Motion Sensor
Комнатный термостат Genius (снято с производства)
Genius Smart Plug
Genius Smart Plug (discontinued)
Genius Smart Plug (discontinued)
Настенный расширитель диапазона
Комнатный термостат с электроприводом
Single Channel Receiver
Underfloor Wiring Centre
Wireless Room Thermostat

Технические характеристики электрообогрева (Партнеры)

Company	Products
Effective Energy Systems	T17 Panel Heater	TALIA Towel Rail
Jigsaw Infrared	Алюминий ECO	Стекло Pegasi Premium	Стекло Sirius Premium	Электрический нагреватель

Company

Products

Effective Energy Systems

T17 Panel Heater

TALIA Towel Rail

Jigsaw Infrared

Алюминий ECO

Стекло Pegasi Premium

Стекло Sirius Premium

Электрический нагреватель

Страница:
8.
No related posts.
