Шаровой кран – принцип работы
Рис. 1: Шаровой кран, вид в разрезе
Шаровой кран – это запорный клапан, который регулирует поток жидкости или газа с помощью вращающегося шара с отверстием. При повороте шара на четверть оборота (90 градусов) вокруг своей оси среда может протекать или блокироваться. Они характеризуются длительным сроком службы и обеспечивают надежную герметизацию в течение всего срока службы, даже когда клапан не используется в течение длительного времени. В результате они более популярны в качестве запорной арматуры, чем, например, задвижки. Для полного сравнения прочитайте нашу статью о задвижке и шаровом кране. Шаровые краны более устойчивы к загрязненным средам, чем большинство других типов клапанов.
В специальных версиях шаровые краны также используются в качестве регулирующего клапана. Это применение менее распространено из-за относительно ограниченной точности регулирования расхода по сравнению с другими типами регулирующей арматуры. Однако и здесь клапан предлагает некоторые преимущества. Например, он по-прежнему обеспечивает надежную герметизацию даже в случае грязных сред. На рис. 1 показан вид в разрезе шарового крана.
Содержание
- Распространенные типы шаровых кранов
- Принцип работы шарового крана
- Автоматические шаровые краны
- Материалы корпуса
- Шаровые краны высокого давления
- Сертификаты
- Часто задаваемые вопросы
ручные шаровые краны
электрические шаровые краны
шаровые краны с пневматическим приводом
Общие типы шаровых кранов
Стандартные (резьбовые)
Стандартные шаровые краны состоят из корпуса, седла, шара и рычага для вращения шара. Они включают в себя клапаны с двумя, тремя и четырьмя портами, которые могут быть с внутренней или наружной резьбой или их комбинацией. Резьбовые краны наиболее распространены и бывают разных видов: с сертификатами для конкретных сред или областей применения, мини-шаровые краны, угловые шаровые краны, шаровые краны ISO-top, со встроенным фильтром или точкой выпуска, и этот список можно продолжить. Они имеют широкий спектр опций и большой рабочий диапазон по давлению и температуре.
Для получения дополнительной информации о резьбовом соединении прочитайте нашу статью о типах соединений шаровых кранов.
Гидравлический
Гидравлические шаровые краны специально разработаны для гидравлических и отопительных систем благодаря их высокому рабочему давлению и стойкости к гидравлическому и отопительному маслу. Эти клапаны изготавливаются из стали или нержавеющей стали. Помимо этих материалов, седла также делают гидравлические клапаны пригодными для высокого рабочего давления. Седла этих клапанов изготовлены из полиоксиметилена (ПОМ), который подходит для применения при высоких давлениях и низких температурах. Максимальное рабочее давление гидравлических шаровых кранов превышает 500 бар, а максимальная температура достигает 80°C.
Фланцевый
Фланцевые шаровые краны отличаются типом соединения. Порты подключаются к системе трубопроводов через фланцы, которые обычно проектируются в соответствии с определенным стандартом. Эти клапаны обеспечивают высокую скорость потока, поскольку они обычно имеют полнопроходную конструкцию. При выборе фланцевого шарового крана, помимо номинального давления, вы также должны проверить класс сжатия фланца, который указывает на самое высокое давление, которое может выдержать этот тип соединения. Эти шаровые краны сконструированы с двумя, тремя или четырьмя портами, они могут быть одобрены для определенных сред, имеют верхнюю часть ISO и все остальное, что может быть у стандартного четвертьоборотного клапана. Как правило, они изготавливаются из нержавеющей стали, стали или чугуна.
Для получения дополнительной информации о фланцевом соединении прочитайте нашу статью о типах соединений шаровых кранов.
Вентилируемые
Шаровые краны с вентиляцией по своей конструкции выглядят почти так же, как и стандартные 2-ходовые шаровые краны. Основное отличие состоит в том, что выходное отверстие выходит в окружающую среду в закрытом положении. Это достигается за счет небольшого отверстия, просверленного в шаре и в корпусе клапана. Когда клапан закрывается, отверстия совмещаются с выпускным портом и сбрасывают давление. Это особенно полезно в системах сжатого воздуха, где сброс давления обеспечивает более безопасную рабочую среду. Интуитивно эти клапаны выглядят как 2-ходовые шаровые краны, хотя на самом деле они являются 3/2-ходовыми из-за небольшого отверстия для вентиляции.
Кованые шаровые краны
Кованые шаровые краны создаются путем придания формы сплавам и металлам, пока они еще находятся в твердой форме. Металлы и сплавы изгибаются путем нагрева или с помощью инструментов промышленного размера, которые создают сжимающие усилия для изгиба материалов. Кованые шаровые краны лучше подходят для промышленных применений, требующих высоких температур, давлений и других тяжелых условий. Такие материалы, как латунь и нержавеющая сталь, могут использоваться для изготовления кованых шаровых кранов. В процессе производства металл (или сплав) нагревают, сжимают, изгибают и придают форму в соответствии с конструкцией шарового крана с помощью штамповочной машины.
Матрица помогает придать металлу определенную форму, в то время как машина прикладывает достаточное давление, чтобы заставить металл принять подходящую форму. Для шаровых кранов большего размера необходимо сваривать различные компоненты вместе. Клапаны также могут быть покрыты специальными покрытиями в зависимости от конкретных потребностей.
Преимущества кованых шаровых кранов
- Кованые шаровые краны прочны и долговечны, и эти клапаны могут использоваться в особо сложных условиях, связанных с высокими температурами и давлением.
- Процесс ковки снижает восприимчивость шарового крана к таким проблемам, как пористость, растрескивание и усадка.
- Кованые шаровые краны могут очень быстро адаптироваться к изменениям температуры; Таким образом, эти клапаны подходят для работы в различных средах.
- Низкая потребность в обслуживании
Принцип работы шарового крана
Рисунок 2: Схема шарового крана
Чтобы понять принцип работы шарового крана, важно знать 5 основных частей шарового крана и 2 различных типа работы. 5 основных компонентов можно увидеть на схеме шарового клапана на рисунке 2. Шток клапана (1) соединен с шаром (4) и управляется либо вручную, либо автоматически (электрически или пневматически). Шар поддерживается и уплотняется седлом шарового клапана (5) и уплотнительными кольцами (2) вокруг штока клапана. Все они находятся внутри корпуса клапана (3). В шаре имеется сквозное отверстие, как показано в разрезе на рис. 1. Когда шток клапана повернут на четверть оборота, отверстие либо открывается для потока, позволяя среде протекать, либо закрывается, чтобы предотвратить протекание среды. Функция контура клапанов, сборка корпуса, конструкция шара и типы работы влияют на работу шаровых кранов и обсуждаются ниже.
Функция контура
Клапан может иметь два, три или даже четыре порта (2-ходовой, 3-ходовой или 4-ходовой). Подавляющее большинство шаровых кранов являются двухходовыми и управляются вручную с помощью рычага. Рычаг находится на одной линии с трубой, когда клапан открыт. В закрытом положении ручка расположена перпендикулярно трубе. Направление потока шарового клапана просто от входа к выходу для 2-ходового клапана. Шаровые краны с ручным управлением могут быть быстро закрыты, поэтому существует риск гидравлического удара с быстро текущей средой. Некоторые шаровые краны оснащены трансмиссией. Трехходовые клапаны имеют Г-образное или Т-образное отверстие, которое влияет на функцию контура (направление потока). Это видно на рис. 3. В результате могут выполняться различные функции схемы, такие как распределение или смешивание потоков.
Рис. 3: Пример трехходового шарового крана и функций контура для Т-образного и Г-образного отверстий.
Корпус в сборе
Корпус клапана в сборе можно разделить на три наиболее часто используемых конструкции: цельный, двухкомпонентный и трехкомпонентный корпус. Разница заключается в том, как клапан собран, и это влияет на возможности обслуживания или ремонта. Работа клапанов одинакова в каждом варианте.
- Цельный: Самый дешевый вариант. Две части, окружающие шар, прессуются или свариваются. Клапаны нельзя открывать для очистки или обслуживания. Этот тип обычно используется для приложений с низкими требованиями.
- Двухкомпонентный: Двухкомпонентный клапан можно разобрать для очистки, обслуживания и осмотра. Часто детали соединяются посредством резьбового соединения. Клапан должен быть полностью удален из трубы, чтобы разделить две части.
- Трехкомпонентный: Более дорогие клапаны часто состоят из трех частей. Детали, как правило, соединяются болтовыми соединениями. Преимущество этого варианта выполнения состоит в том, что клапан можно обслуживать, не снимая весь клапан с трубопровода.
Конструкция с шаром
Наиболее распространенной является конструкция с плавающим шаром. Шар подвешен в среде и удерживается на месте двумя уплотнительными кольцами. Некоторые высококачественные клапаны имеют шаровую опору. Шар поддерживается сверху и снизу для снижения нагрузки на седла клапанов.
- Плавающий: Большинство шаровых кранов имеют плавающий шар. Шар поддерживается седлами клапанов.
- Цапфа: Клапаны большого диаметра и высокого рабочего давления (например, DN >100 мм и 30 бар) часто имеют конструкцию с цапфой. Шар поддерживается снизу и сверху, чтобы уменьшить нагрузку на кольца седла. Рабочий крутящий момент обычно ниже для цапфовых клапанов.
Отверстие в шаре может иметь различные профили, например полнопроходное, суженное или V-образное.
- Уменьшенный проход: Большинство шаровых кранов имеют уменьшенный проход. В результате клапан вносит в систему потери на трение. Эти потери по-прежнему относительно малы по сравнению с клапанами других типов. Цельные шаровые краны почти всегда имеют уменьшенный проходной диаметр.
- Полнопроходные: Полнопроходные клапаны имеют такой же диаметр проходного сечения, что и труба. Преимущество заключается в отсутствии дополнительных потерь на трение и в том, что система механически легче очищается (скребковая чистка). Недостатком является то, что шар и корпус больше, чем у стандартного четвертьоборотного клапана с уменьшенным проходным сечением. Поэтому стоимость немного выше, и для многих приложений это не требуется. Их также называют полнопроходными шаровыми кранами.
- V-образный: Отверстие в шаре или седле клапана имеет V-образный профиль. В результате можно более точно контролировать требуемый расход, вращая шар. Путем оптимизации профиля можно приблизиться к линейной характеристике потока.
Чтобы узнать больше о правильном выборе шарового крана для вашего применения, прочитайте нашу техническую статью по выбору шарового крана!
Рукоятка шарового крана
Рукоятка соединяется со штоком вентиля (рис. 2 № 1) и способна поворачивать вентиль из открытого или закрытого положения (90 градусов). При правильной установке клапан будет открыт, когда рукоятка будет параллельна трубе, и закрыт, когда рукоятка будет перпендикулярна трубе. Принимая во внимание направление рукоятки, важно визуально определить, открыт клапан или закрыт. Существуют дополнительные типы рукояток для шаровых кранов, например, запираемые ручки или маховики для шаровых кранов. Они работают, как следует из их названий. Если у вас шаровой кран большего размера или вам нужен дополнительный крутящий момент для открытия или закрытия клапана, может потребоваться удлинитель рукоятки шарового крана. Если ваша ручка сломалась, неправильно установлена или вы переоборудовали автоматический шаровой кран в ручной, вы можете купить замену ручки шарового крана.
Автоматические шаровые краны
Вместо ручной рукоятки для включения и выключения клапана некоторые клапаны могут быть оснащены электрическим или пневматическим приводом, как показано на рис. 4. Они соединяются непосредственно со штоком клапана (рис. 2 номер 1). ) и способны повернуть его на четверть оборота. Наиболее распространенное фланцевое соединение между клапаном и приводом соответствует стандарту ISO 5211. На рис. 4 показан пример верхней части ISO 5211, готовой к подключению к приводу. Используя привод, вы можете управлять шаровым краном дистанционно или через контроллер, чтобы его можно было использовать в качестве автоматического запорного устройства. Шаровой кран с пружинным приводом, также называемый подпружиненным, использует пружину для открытия/закрытия клапана в сценарии отключения питания и привод, чтобы затем удерживать его в открытом/закрытом положении. Они используются для энергосбережения или по причинам отказоустойчивости.
Рис. 4: Пневматический шаровой кран (слева), электрический шаровой кран (в центре), шаровой кран ISO-top (справа)
Существует несколько различных способов управления приводом:
- Схема открытия-закрытия или включения-выключения) использует один провод управления в дополнение к проводам питания. Как только на управляющий провод подается напряжение, клапан открывается электрически. Если провод управления обесточен, клапан закрывается (электрически или с помощью пружины).
- 3-точечное управление использует два провода управления: один для вращения шара против часовой стрелки, а другой для вращения шара по часовой стрелке. В зависимости от применения можно выбрать наиболее подходящий элемент управления.
Некоторые электроприводы могут также обеспечивать управление модуляцией, которое регулирует положение шарового клапана в диапазоне от 0 до 100 % открытия/закрытия. Для получения дополнительной информации об автоматической работе прочитайте нашу статью об установке шаровых кранов с электрическим приводом.
Материалы корпуса шарового крана
Наиболее распространенными материалами корпуса являются латунь, нержавеющая сталь и ПВХ (поливинилхлорид). Шар обычно изготавливается из хромированной стали, хромированной латуни, нержавеющей стали или ПВХ. Сиденья часто изготавливаются из тефлона, но также могут быть изготовлены из других синтетических материалов или металлов. Более подробную информацию по этой теме вы можете найти на странице: химическая стойкость материалов.
латунные шаровые краны
Шаровые краны из ПВХ
шаровые краны из нержавеющей стали
3-ходовые латунные шаровые краны
3-ходовые шаровые краны из нержавеющей стали

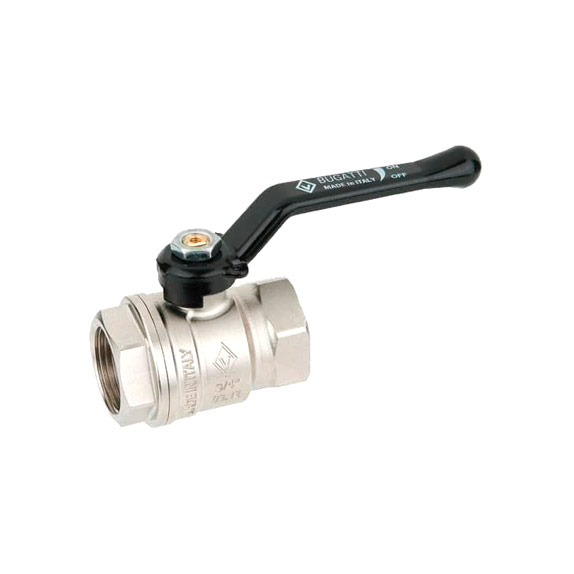

Шаровой кран из латуни
Латунь занимает наибольшую долю рынка (рис. 5). Латунь представляет собой сплав меди и цинка и обладает хорошими механическими свойствами. Латунные клапаны используются для (питьевой) воды, газа, нефти, воздуха и многих других сред. Растворы хлоридов (например, морская вода) или деминерализованная вода могут вызвать децинкификацию. Децинкификация — это форма коррозии, при которой цинк удаляется из сплава. Это создает пористую структуру со значительно сниженной механической прочностью. Латунный корпус идеально подходит для воздушного шарового клапана. Посмотрите наши двухходовые латунные шаровые краны с ручным управлением или трехходовые латунные шаровые краны.
Рисунок 5: Шаровой кран из латуни
Шаровой кран из нержавеющей стали
Нержавеющая сталь используется для агрессивных сред и агрессивных сред (Рисунок 6). Поэтому они часто используются в морской воде, плавательных бассейнах, установках осмоса, при высоких температурах и многих химикатах. Большинство нержавеющих сталей являются аустенитными. Наиболее распространены марки 304 и 316, 316 обладает наилучшей коррозионной стойкостью. 304 иногда называют 18/8 из-за 18% хрома и 8% никеля. 316 имеет 18% хрома и 10% никеля (18/10). Клапаны из нержавеющей стали обычно требуют более высокого рабочего крутящего момента, чем, например, клапаны из латуни или ПВХ. Это необходимо учитывать, когда клапан из нержавеющей стали управляется электрическим или пневматическим приводом. Посмотрите наши двухходовые шаровые краны из нержавеющей стали с ручным управлением или трехходовые шаровые краны из нержавеющей стали.
Рисунок 6: Шаровой кран из нержавеющей стали
Шаровой кран из ПВХ
ПВХ часто имеет более низкую цену (за исключением клапанов ISO-top) и широко используется в ирригации, водоснабжении и дренаже или в агрессивных средах (Рисунок 7). ПВХ означает поливинилхлорид. ПВХ устойчив к большинству растворов солей, кислот, щелочей и органических растворителей. ПВХ не пригоден для температур выше 60°С, а также не стоек к ароматическим и хлорированным углеводородам. ПВХ не такой прочный, как латунь или нержавеющая сталь, поэтому шаровые краны из ПВХ имеют более низкое номинальное давление. Более подробную статью о шаровых кранах из ПВХ можно прочитать здесь.
Рисунок 7: Шаровой кран из ПВХ
Латунь, нержавеющая сталь и шаровой кран из ПВХ
Материал | Преимущества | Недостатки |
Латунь | Прочный, подходит для большинства применений | Чувствителен к обесцинкованию |
Нержавеющая сталь | Очень абразивостойкий, инертный, устойчивый к коррозии | Более высокая цена, часто требуется больший крутящий момент для вращения шара |
ПВХ | Экономичный, не подвержен коррозии | Более короткий срок службы, ограниченные диапазоны давления и температуры |
Чтобы сравнить использование шарового крана и поворотного затвора, прочитайте нашу статью о сравнении поворотных затворов и шаровых затворов.
Уплотнения и уплотнительные кольца
Большинство седел клапанов изготавливаются из ПТФЭ (тефлона). PTFE расшифровывается как PolyTetraFluorEthylene. Этот материал обладает очень хорошей химической стойкостью и высокой температурой плавления (~327°C). Кроме того, коэффициент трения чрезвычайно низок. Небольшим недостатком ПТФЭ является то, что материал проявляет ползучесть, что со временем может привести к ухудшению герметичности. Кроме того, ПТФЭ имеет довольно высокий коэффициент теплового расширения. Решением этой проблемы является использование пружины для оказания постоянного давления на тефлоновое уплотнение, например, тарельчатой пружины. Другими популярными уплотнительными материалами являются усиленный ПТФЭ и полиамид (нейлон). Чем тверже материал седла клапана, тем труднее поддерживать надлежащее уплотнение. Для некоторых применений, в которых невозможно использовать мягкие материалы, например, при очень высоких температурах, используются металлические или керамические седла клапанов.
Шаровые краны высокого давления
Рисунок 8: Шаровой кран высокого давления
Как следует из названия, шаровой кран высокого давления работает при высоком давлении жидкости, примерно 500-700 бар. Когда размер клапана увеличивается, он снижает давление, которое может выдержать, и наоборот. Эти клапаны отличаются высокой прочностью и используются в трубопроводных системах с соединениями при одинаковой нагрузке по давлению. Шаровые краны высокого давления ручного типа управляются поворотом рычага на 90 градусов. Моторизованные шаровые краны высокого давления моделируются с помощью электрического сигнала для их работы. Для изготовления клапана используются такие материалы, как углеродистая сталь и нержавеющая сталь 316. Для изготовления деталей клапана, таких как шток, шар и седло, следует использовать дуплекс или другие высокоэластичные материалы. Это помогает выдерживать номинальное высокое давление клапана и максимально допустимый крутящий момент штока привода.
Шаровые краны высокого давления доступны со следующими типами соединений:
- Трубная параллельная резьба по британскому стандарту (BSPP)
- Национальная трубная резьба (NPT) с резьбой
- Компрессионный тип (DIN 2353/ISO 8434-1)
- Конец под приварку
Шаровые краны высокого давления используются в тех секторах, где жидкость хранится в больших количествах и используется в соответствии с их потребностями, например, аквапарки, водораспределительные станции и химическая промышленность.
Разрешения
Для определенных применений желательны или необходимы разрешения. Питьевая вода и газ являются наиболее распространенными. Выбор сертифицированного шарового крана гарантирует, что продукт соответствует важным требованиям безопасности.
Питьевая вода
Эти шаровые краны подходят для питьевой воды и имеют одобрение WRAS, KIWA или DVGW. При использовании с резервуаром для воды они часто работают вместе с поплавковым выключателем для контроля уровня воды.
Рисунок 9: Стандартные допуски шаровых кранов для питьевой воды (DVGW, KIWA, WRAS)
Газ
Эти шаровые краны одобрены для газовых приборов.
Рис. 10. Распространенные сертификаты на газовые шаровые краны (DVGW, GASTEC, EN-331)
Часто задаваемые вопросы
Когда шаровой кран открыт?
Шаровой кран открыт, когда ручка находится на одной линии с трубой, и закрыт, когда клапан расположен перпендикулярно к трубе. Их нужно всего лишь повернуть на 90 градусов.
Что такое шаровой кран?
Шаровой кран представляет собой запорный клапан, который регулирует поток жидкости или газа с помощью вращающегося шара с отверстием. Они могут управляться ручкой или автоматизированы с помощью электрического или пневматического привода.
Как установить шаровой кран?
Вкрутите вход и выход шарового клапана в резьбовой узел. Перед установкой убедитесь, что ручка установлена правильно (параллель открыта).
Могут ли шаровые краны выйти из строя?
Да, шаровой кран может выйти из строя. Распространенными типами отказов являются поврежденное уплотнение (клапан не герметичен на 100%) или мусор, попадающий в клапан (клапан не движется).
Для чего можно использовать шаровой кран?
Шаровой кран можно использовать как запорный, так и регулирующий как для жидкостей, так и для газов. В случае регулирующего клапана отверстие обычно выполнено V-образным.
Что такое кованый клапан?
Кованые шаровые краны создаются путем формования сплавов и металлов в их твердой форме.
