Важно: при расчете биметаллических радиаторов учитывают факторы, влияющие на теплопотери внутри помещения. Полученный результат увеличивают на 10% в случаях расположения квартиры на первом или последнем этаже, в угловых помещениях, в комнатах с большими окнами, при малой толщине стен (не более 250 мм).

Более точный расчет получают путем определения количества секций не на площадь комнаты, а ее объем. Согласно требованиям СНиП для обогрева одного кубического метра помещения требуется тепловая мощность в 41 Вт. Учитывая данные нормы, получают:

где V — объем отапливаемого помещения, Q — тепловая мощность 1-ой секции, N — требуемое число секций.

Например, расчет для помещения все той же площадью 15 м² и высотой потолков 2,4 метра. Подставив значения в формулу, получаем:

N=36 м³*41/140 Вт=10,54.

Увеличение вновь осуществляется в большую сторону: необходим радиатор с 12 секциями.

Выбор ширины биметаллического радиатора для частного дома отличается от квартирного. При расчете учитывается коэффициенты теплопроводности каждого материала, используемого при строительстве кровли, стен и пола.

При выборе размеров следует учитывать требования СНиП по монтажу батарей:

• расстояние от верхнего края до подоконника должно быть не менее 10 см;
• расстояние от нижнего края до пола должно быть 8-12 см.

Для качественного обогрева помещения необходимо уделить внимание выбору размеров биметаллических радиаторов. Габариты батарей каждого производителя имеют незначительные различия, что учитывают при покупке. Правильный расчет позволит избежать ошибок.

Какими должны быть правильные размеры биметаллических радиаторов отопления узнайте из видео:

Радиаторы отопления, особенности выбора и эксплуатации

Мы постараемся дать Вам полное представление о радиаторах: их типах, классах, видах, сферах применения, особенностях эксплуатации, стоимости. Благодаря чему, Ваш выбор будет оптимальным. В своем рассказе мы будем приводить в пример радиаторы производимые концерном Konner Ltd, так как ассортимент, предлагаемых радиаторов охватывает наиболее популярные и типичные для российского потребителя типы отопительных приборов.

Для начала необходимо объяснить значение некоторых терминов, встречающихся в тексте, и которые, возможно, могут быть Вам не знакомы.

Отопительный прибор — прибор, который тем или иным способом обеспечивает передачу тепловой энергии от теплоносителя в окружающее пространство.

Теплоноситель — движущаяся среда (вода или антифриз) используемая для передачи тепла в системах отопления.

Антифриз — водные растворы некоторых веществ, не замерзающие при низких температурах. Используются в качестве теплоносителя (в основном в загородных домах).

Система отопления — совокупность отопительных приборов, трубопроводов, насосов, запорно-регулировочных устройств, средств автоматики и контроля и т.п., предназначенная для передачи тепла от генератора тепла в отапливаемые помещения.

Тепловая мощность (теплоотдача) — количество тепла, отдаваемое отопительным прибором в окружающее пространство в единицу времени при определенной разнице температур на входе и на выходе прибора (∆Т°).

Рабочее давление — давление теплоносителя в системе отопления, которое устанавливается в процессе функционирования системы и складывается и статического давления столба теплоносителя и динамического давления, создаваемого работой циркуляционных насосов.

Испытательное давление — избыточное давление теплоносителя в системах отопления, которое создается для выявления возможных протечек и скрытых дефектов в приборах и трубопроводах. Его величина должна быть в 1,5 раза больше рабочего.

Гидравлический удар — скачкообразное увеличение давления в системе отопления, многократно превышающее рабочее давление. Может вызвать разрушение отопительных приборов, трубопроводов и других элементов системы. Его причиной, как правило, являются ошибки обслуживающего персонала.

Что такое радиатор?

Радиатор — это бытовое название приборов жидкостного отопления, т.е. отопительных приборов, в которых циркулирует нагретый до определенной температуры жидкий теплоноситель (вода или антифриз). Конструкция этих приборов обеспечивает эффективную передачу тепла от теплоносителя в обогреваемое помещение.

Секционные отопительные приборы

Секционные чугунные радиаторы

Это самый «древний» вид приборов жидкостного отопления. Благодаря современным технологиям он переживает второе рождение. Все модели чугунных радиаторов Konner имеют плоскую лицевую панель с закругленными углами. Так же радиаторы Konner покрыты белой эмалью, что позволяет устанавливать их в дома с современным интерьером.

У чугунных радиаторов самая высокая устойчивость к коррозии, загрязненности и агрессивным компонентам, содержащимся в воде циркулирующей в системе отопления. Что особенно надо учитывать при выборе радиаторов для городской квартиры.

Достоинством чугунных радиаторов является то, что до 70% теплового потока у них распределяется через излучение (радиацию) и только 30% через конвекцию. Большая доля радиационной составляющей обеспечивает более равномерный прогрев как нижней, так и верхней зон помещения. Современная медицина считает, что наиболее благоприятный для здоровья вид передачи тепловой энергии это — лучистый или радиационный.

Большинство чугунных радиаторов рассчитано на рабочее давление до 9 атм. Радиаторы Konner спроектированы специально для российских условий эксплуатации, поэтому их рабочее давление увеличено до 12 атм. И испытательное до 18 атм.

Чугунные радиаторы смело можно устанавливать во всех зданиях, где значение давления в системе отопления (рабочее и испытательное) не превышает указанного производителем; где Дирекция Эксплуатации Зданий (ДЭЗы) не уделяют внимания качеству теплоносителя; где летом из системы отопления надолго сливают воду; Срок службы чугунных радиаторов Konner около 50 лет.

Особенности выбора: Радиаторы Konner укомплектованы необходимыми фитингами и кронштейнами упакованы в коробки. Заводская скрутка — 4, 7, 10 , 12 секций. Для примера на комнату площадью 15 м² подойдет радиатор — 10 секций. Для расчета можно пользоваться следующей формулой: 1 кВт тепловой энергии может обогреть 10 м², средняя теплоотдача 1 секции — 0,19 кВт.

Секционные алюминиевые радиаторы

Этот наиболее «молодой» вид отопительных приборов является логическим приемником чугунных радиаторов, их изготовление ведется на современном технологическом уровне. Отлитые из алюминия, они обладают высокой теплоотдачей. Лицевая панель — идеально плоская поверхность, хорошо излучающая тепло. В верхней части секций имеются «окошки», через которые выходит нагретый воздух, создавая интенсивный конвективный поток. Вес одной секции — около одного килограмма, емкость — около 0,25 л. Благодаря этим качествам, алюминиевые радиаторы быстро нагревают помещение и быстро реагируют на изменение параметров регулирования. Алюминиевые радиаторы Konner рассчитаны на рабочее давление 16 атм. Однако, все алюминиевые радиаторы чувствительны к химическому составу воды в системе отопления. Кислотность теплоносителя должна находиться в пределах рН=7-8. В процессе эксплуатации происходит активное выделение и накопление водорода в радиаторе и, если его не удалить, это может привести к разрушению радиатора Производители алюминиевых радиаторов рекомендуют устанавливать на них автоматические газовыпускные устройства и учитывать их особенности при проектировании систем отопления. Опасны большие скачки давления, так называемые гидравлические удары, которые не редки в городских системах отопления типовых домов. Опасна для алюминиевых радиаторов и электрохимическая коррозия. С учетом названных свойств, алюминиевые радиаторы рекомендуется использовать в системах отопления домов, где осуществляется постоянный контроль химического состава воды, или где этот состав гарантированно неизменен.

Особенности выбора: Алюминиевые радиаторы Konner поставляются в заводской скрутке по 4, 6, 8, 10, 12 секций. Для монтажа радиаторов необходимо приобрести набор комплектующих и кронштейны. Пример: на комнату площадью 15 м² подойдет радиатор — 8 секций. Для расчета можно пользоваться следующей формулой: 1 кВт тепловой энергии может обогреть 10 м², средняя теплоотдача 1 секции — 0,19 кВт.

Секционные биметаллические радиаторы

По внешнему виду они мало отличаются от алюминиевых, имеют все их достоинства, но практически лишены их недостатков. Конструкция их такова, что теплоноситель в них не контактирует с алюминием. Он движется по стальным трубкам, которые в свою очередь передают тепло алюминиевым панелям, а те нагревают окружающий воздух. Вес одной секции на 50-60% больше алюминиевой, но теплоотдача не меньше. Рабочее и испытательное давления у биметаллических радиаторов самые высокие из всех классов приборов водяного отопления, и у некоторых моделей достигают 30 атм. и 45 атм. соответственно. Соотношение радиационной и конвекционной составляющих теплового потока такое же, как у алюминиевых. Радиаторы этого типа могут устанавливаться в различных системах отопления без ограничения давления. Качество воды не имеет для них такого важного значения, как для алюминиевых.

Особенности выбора: Биметаллические радиаторы Konner поставляются в заводской скрутке по 4, 6, 8, 10, 12 секций. Для монтажа радиаторов необходимо приобрести набор комплектующих и кронштейны. Пример: на комнату площадью 15 м² подойдет радиатор — 8 секций. Для расчета можно пользоваться следующей формулой: 1 кВт тепловой энергии может обогреть 10 м², средняя теплоотдача 1 секции — 0,19 кВт.

Отопительные приборы для городской квартиры

Выбор типа и класса прибора

Вы хотите заменить надоевшие или морально устаревшие отопительные приборы в городской квартире, но не знаете с чего начать? Начните с того, что узнайте в ДЭЗе основные характеристики системы отопления вашего дома:

• какая котельная, центральная или индивидуальная снабжает теплом ваш дом;
• какова величина рабочего давления в системе отопления;
• какова величина испытательного давления;
• какой тип системы отопления — однотрубная или двухтрубная;
• каков диаметр подводящих труб к существующим приборам;
• какая температура воды в системе отопления.

Если вам понравились алюминиевые радиаторы — постарайтесь узнать показатель кислотности воды в системе отопления. Он должен находиться в пределах pН = 7-8. Как правило, в ДЭЗе этими сведениями не располагают, но проявив настойчивость, можно определить этот показатель самим, добыв из системы пробу воды. С помощью теста на рН, который можно купить, например, в зоомагазинах, Вы без труда определите этот показатель. Поскольку любой класс отопительных приборов с теми или иными ограничениями может использоваться в городских квартирах, откройте страничку того класса приборов, который вам особенно понравился. Внимательно просмотрите всю информацию о нем. Сразу откажитесь от приборов, значение рабочего давления которых меньше, чем в вашем доме, а испытательного меньше, чем в 1,5 раза от рабочего давления. Потом откажитесь от приборов, которые не рекомендованы к установке в домах городской застройки по другим причинам. Из оставшегося множества Вы можете продолжить выбор прибора исходя из дизайна, гигиеничности, травмобезопасности, инерционности регулировки, и, конечно, цены.

Выбор параметров (характеристик) приборов

Итак, Вы остановили свой выбор на приборе определенного вида. Далее, необходимо подобрать прибор с параметрами, удовлетворяющими конкретным требованиям его эксплуатации. Главным из них является тепловая мощность (или теплоотдача), то есть количество тепла, отдаваемое прибором в окружающее пространство в единицу времени, выражаемое в ваттах. Следовательно, необходимо, определить тепловую мощность, достаточную для обогрева комнаты определенной площади. Практика показывает, что в климатическом поясе средней полосы для обогрева комнаты с высотой потолка до 3-х метров, с одним окном и одной наружной стеной, в стандартном панельном доме достаточно 100 Вт для обогрева 1 м² площади. Умножив площадь комнаты на 100 Вт, получим величину тепловой мощности, достаточную для ее обогрева. Эту мощность отопительный прибор (или несколько приборов) и должен передать в обогреваемое помещение. Однако, могут существовать факторы, которые потребуют увеличить ее:

• в комнате 1 окно и 2 наружные стены — мощность надо увеличить на 20%
• в комнате 2 окна и 2 наружные стены — на 30 %
• окно выходит на север и северо-восток — на 10%
• прибор расположен в глубокой открытой нише — на 5%
• прибор закрыт сплошной панелью с двумя горизонтальными щелями — на 15%
• в вашем доме температура воды в системе отопления всегда ниже нормативной.

По информации ДЭЗа компенсировать этот недостаток можно выбором радиатора с большей теплоотдачей. Если присутствуют сразу несколько этих факторов — проценты складывают, и получают окончательную величину мощности приборов. Более точный расчет должен учитывать толщину и материал стен, конструкцию окон, количество людей в помещении и т.д. Его могут сделать только специалисты. Проведенный же расчет дает несколько завышенные результаты, что впрочем, приводит только к повышению комфортности (лишнее тепло можно убрать с помощью регулирующей арматуры).

Следующий этап — подбор габаритов прибора. Они определяются местом его установки. Как правило, отопительные приборы располагаются под окнами. Зазор между низом прибора и поверхностью пола должен быть не меньше 60 мм, между верхом и подоконником — не меньше 100 мм. Эти размеры определяют допустимую высоту прибора. Желательно, чтобы ширина радиатора, расположенного под окном была не менее 50-75% от ширины проема. Если этот размер меньше, поток теплого воздуха от радиатора не создаст «тепловой завесы» на всю ширину окна и потоки холодного воздуха от окна будут опускаться по обеим сторонам прибора в помещение. Определив высоту прибора и зная его тепловую мощность, по каталогу находят наиболее подходящую по мощности модель прибора (или количество секций для секционных радиаторов), приоритет при этом отдается прибору с большей мощностью. Выбрав модель (или количество секций) однозначно определяют ширину прибора. Может статься, что ширина прибора, определенная таким способом, будет заметно меньше рекомендованных 50-75% ширины окна. Тогда надо подбирать модель радиатора с меньшей высотой. Помните, чем ниже и шире отопительный прибор, тем равномернее температура помещения и лучше прогревается весь объем воздуха. Прибор, стоящий в нише, ширина которой превышает ширину прибора меньше, чем на 200 мм подбирается с большей глубиной, альтернативой ему будут приборы другого вида или класса.

Условия безопасной эксплуатации и профилактическое обслуживание отопительных приборов

Мы не даём инструкций по монтажу отопительных приборов. Квалифицированный специалист, имеющий лицензию на производство работ в системах отопления должен знать, как правильно произвести монтаж. Он же должен нести ответственность за его соответствие СниП (Строительные нормы и правила).

Однако, эксплуатация прибора — это зона вашей ответственности. Вы хотите, чтобы отопительный прибор служил долго и не доставлял Вам неприятностей? Это не сложно. Если вы устанавливаете секционные радиаторы, потребуйте от монтажников перед их установкой произвести протяжку межсекционных соединений; после этого необходимо произвести их опрессовку испытательным давлением с помощью ручного опрессовщика, который обязательно должен быть у монтажников. Принимайте работу только тогда, когда прибор будет заполнен водой, из него будет удалён воздух, а места всех соединений будут герметичными. Эти требования, кроме протяжки соединений, относятся ко всем классам отопительных приборов, которые устанавливают в городских квартирах. Если у вас установлены алюминиевые секционные радиаторы, на них должны стоять автоматические воздухоотводчики для удаления водорода, который может скопиться в результате электрохимических процессов. В городских системах отопления летом часто сливают воду и оставляют систему незаполненной. В результате — внутренние поверхности большинства радиаторов, (кроме чугунных) подвергаются усиленной коррозии. Для профилактики этих процессов, по окончании отопительного сезона рекомендуется полностью закрыть вентили, на прямой и обратной подводках радиатора и открыть воздухоотводчик. Тогда вода будет постоянно находится в радиаторе, а избыточное давление, которое может возникнуть в результате теплового расширения будет «стравлено» через воздухоотводчик.

Пользуйтесь услугами монтажных организаций имеющих лицензию на установку сантехнических приборов. Следите за выполнением ими указанных выше требований по установке. Обязательно требуйте от монтажника составления акта ввода радиаторов в эксплуатацию.

Чугунный радиатор отопления: характеристики, достоинства и недостатки

Вступление

Сегодня, чугунные радиаторы отопления, известные человечеству с 1857 года, переживают очередной всплеск популярности. И в этом есть объективные причины.

Конструкция чугунных радиаторов

Чугунные радиаторы наборные, то есть, состоят из отдельных литых секций. Материалом для секций служит серый чугун. Каждая секция радиатора полая, и эта полость образует канал для движения теплоносителя системы отопления.

Для эксплуатации, чугунный радиатор собирается из секций, которые соединяются между собой при помощи стягивания через термостойкие прокладки и герметизацию.

Виды радиаторов из чугуна

Чугунные радиаторы различаются одно,  двух и трехканальные. Канал это полость внутри секции радиатора для движения теплоносителя.

Различаются чугунные радиаторы по высоте. Если ширину радиатора можно менять набором секций, то высота секций является заводской характеристикой. Минимальная высота чугунных секций 350 мм, максимальная высота, обычно ограничена 1500 мм.

Второй заводской размерной величиной являются глубина секций. Она может достигать 140 мм.

Можно выделить средний размер наиболее используемых  секций чугунных радиаторов: это ширина 8-10 см, глубина 7-12 см, высота 35-57 см. Стоит отметить, что сегодня в моде высокие чугунные радиаторы.

Реальные размеры чугунных радиаторов

На сегодня чугунные радиаторы представлены от Российских (модели М150, М90), турецких (Bolton220, Demir Döküm) и чешских (Viadrus), итальянских, английских производителей. Размеры радиаторов зависят от страны производителя и модели. Можно найти радиаторы размеры, которых лежат в следующих диапазонах:

• Межосевое расстояние радиатора от 220мм до 900мм;
• Высоты от 330мм до 950мм;
• Глубины от 85мм до 200мм.

Недостатки чугунных радиаторов

Недостатки чугунных радиаторов субъективны и под определенным углом могут стать их достоинствами.

Тяжелый вес. Чугунные радиаторы весят гораздо больше алюминиевых радиаторов, это факт. Как следствие, монтаж радиаторов несколько усложняется и требует специальных кронштейнов. Однако большой вес, улучшают равномерность теплоотдачи и увеличивают инертность при остывании.

Большой расход теплоносителя. Для системы отопления с чугунными радиаторами нужно почти в два раза больше теплоносителя. Однако, для чугунных батарей нет ограничений по виду теплоносителя.

Достоинства чугунных батарей отопления

К достоинствам чугунных радиаторов отнесем:

• Сравнительно невысокую цену;
• Долговечность;
• Они не ржавеют;
• Хорошо держат рабочее давление, однако не «любят» гидроудары;
• Отлично аккумулируют тепло.

Выбор чугунных радиаторов

При выборе чугунных радиаторов отопления нужно руководствоваться, прежде всего, расчетом, а по расчету подбирать радиатор по дизайну, и ценовой политики. Импортные радиаторы «евростандарта»  более надежны по гидроударам, но стоят в 3-4 раза дороже российских аналогов.

©Obotoplenii.ru

Еще статьи

Стандартные размеры алюминиевых радиаторов отопления

Правильно подобранные размеры алюминиевых радиаторов влияют на эффективность отопления, на необходимость проведения изменений в трубах, по которым течет теплоноситель.

Какими должны быть размеры

Чтобы радиатор отопления мог отдать максимум тепла, размеры должны быть такими:

1. Длина должна составлять более 70-75% ширины проема окна.
2. Высота должна быть такой, чтобы между полом и батареей было 8-12 см, и при этом между подоконником и ней было 6-12 см.

Если рекомендации будут не соблюдены, то работа алюминиевого конвектора будет сопровождаться потерями тепла.

Когда длина будет составлять менее 70% ширины оконного проема, то батарея не сможет создать тепловой завесы, способной блокировать движение холодного воздуха, поступающего через окно. В помещении появятся холодные и теплые зоны. Окна будут постоянно покрываться паром.

Если окно имеет ширину 2 м, то длина батареи должна составлять минимум 1,4 м.

Основные габариты

Под габаритами понимают:

1. Межосевое расстояние.
2. Высоту.
3. Глубину.
4. Ширину секции.

Межосевое расстояние (его еще называют межниппельным или межцентровым) не стоит путать с высотой батареи отопления. Первый показатель указывает, сколько сантиметров находится между верхним и нижним коллекторами (отверстиями). Высота является расстоянием между самой низкой и наиболее высокой точкой секции.

Алюминиевые радиаторы отопления имеют такие размеры:

1. Межцентровое расстояние колеблется от 150 до 2 000 мм. Очень высокие батареи –это редкость. Наибольшую популярность имеют радиаторы с межниппельным расстоянием 500 мм потому, что действующая система труб отопительной сети создавалась под чугунные батареи, которые имеют такое же межцентровое расстояние. Этот показатель является очень важным, и поэтому производители указывают его в названии батареи (РАП-500, Rococo 790, Magica 400 и т. д.).
2. Высота находится в пределах 245-2000 мм. По этому критерию батареи можно разделить на низкие, средние и высокие.
3. Глубина секции составляет от 52 до 180 мм.
4. Ширина секции равняется 40-80 мм.

Низкие алюминиевые радиаторы

Такие устройства для отопления помещения имеют высоту от 200 до 450-500 мм. Наиболее низкие представители обладают межосевым расстоянием, равным 150 мм. Наименьшая ширина секции 40 мм. Глубина значительно отличается от вариантов со средней и большой высотой. Иногда она может достигать 0,18 см. Это сделано для компенсации нехватки тепловой мощности из-за низкой высоты.

Немногие производители выпускают радиаторы с межцентровым расстоянием 150-250 мм. Основными из них являются Sira, Global, «Рифара». Самые маленькие изделия первой имеют высоту 245 мм. Межниппельным расстоянием является 200 мм. Глубина зависит от модели. Alux имеет глубину, равную 8 см, а Rovall – 10 см. Самый маленькие конвекторы других двух производителей имеют практически такие же размеры.

Если рассматривать радиаторы отопления с межосевым расстоянием 300 мм и более, то их производят практически все компании.

Стандартные или средние батареи

Их особенности таковы:

1. Высота – 0,57-0,585 см.
2. Наиболее частая ширина – 80 мм.
3. Глубина 52-100 мм. Стандартными размерами в этом плане считаются 80-100 мм.
4. Межцентровое расстояние равняется 500 мм.

Средние по высоте алюминиевые батареи – стандартизированные среди всех типов батарей. Для сравнения колебания высоты и глубины чугунных отопительных устройств значительно больше. Только глубина варьируется в пределах 90-140 мм.

Высокие, а также плоские батареи

Высоту до 2-2,050 м могут иметь только экструзионные радиаторы. Литые выше стандартных показателей не бывают. Часто высокие изделия имеют малую глубину и небольшую ширину.

Что касается плоских отопительных устройств, то они также представлены малым количеством моделей. В основном их выпускает Златоустовский «Термал». Особенностью плоских конвекторов является то, что их глубина равняется 52 мм независимо от высоты. Такую глубину всегда имеют модели РАП300 и РАП500.

Как рассчитать радиаторы отопления на площадь квартиры

Как рассчитать радиаторы отопления так, чтобы температура в квартире была предельно комфортной — вопрос, который возникает у каждого, кто решился на ремонт. Слишком малое количество секций не будет полностью прогревать помещение, а излишек только повлечёт за собой слишком большие траты на коммунальные услуги. Итак, что необходимо учитывать, чтобы правильно подсчитать размеры батарей?

Как рассчитать радиаторы отопления на площадь квартиры

Предварительная подготовка

Что необходимо учитывать для рассчета мощности радиатора отопления на комнату:

• определить температурный режим и потенциальные термопотери;
• разработать оптимальные технические решения;
• определить тип теплового оборудования;
• установить финансовые и тепловые критерии;
• учесть надёжность и технические параметры обогревательных приборов;
• составить схемы теплопровода и расположение батарей для каждого помещения;

Без помощи специалистов и дополнительных программ рассчитать количество секций радиаторов отопления достаточно сложно. Чтобы расчёт был наиболее точен, не обойтись без тепловизора или специально установленных для этого программ.

Необходимая мощность радиаторов отопления

Что будет, если провести вычисления неправильно? Основное последствие — более низкая температура в помещениях, а следовательно, и эксплуатационные условия не будут соответствовать желаемому. Слишком мощные отопительные приборы приведут к избыточным тратам как на сами приборы и их монтаж, так и на коммунальные услуги.

Самостоятельные подсчёты

Можно приблизительно подсчитать, какой должна быть мощность батарей, использовав только рулетку для измерения длины и ширины стен и калькулятор. Но точность таких вычислений крайне мала. Погрешность будет составлять 15-20%, но такое вполне допустимо.

Формула для расчета

Вычисления в зависимости от типа отопительных приборов

При выборе модели учитывайте, что тепловая мощность зависит от материала, из которого они сделана. Методы вычисления размеров секционных батарей не отличаются, а вот итоги выйдут разными.  Есть среднестатистические значения. На них и стоит ориентироваться, выбирая оптимальное число отопительных приборов. Мощности отопительных приборов с секциями в 50 см:

• батареи из алюминия — 190 Вт;
• биметаллические — 185 Вт;
• чугунные приборы обогрева — 145 Вт;

Таблица для расчета количества секций батареи

Чтобы правильно рассчитать радиаторы отопления по площади комнаты, важно знать не только мощность, но и сколько квадратов обогревает одна секция, значение этого параметра зависит от металла:

• алюминий — 1,9-2 м кв.;
• алюминий и сталь — 1,8 м кв.;
• чугун — 1,4-1,5 м кв;

Вот пример вычисления количества секций алюминиевых радиаторов отопления. Допустим, что размеры комнаты 16 м. кв. Выходит, что на помещение такого размера нужно 16м2/2м2 = 8 шт. По такому же принципу считайте для чугунных или биметаллических приборов. Важно только точно знать норму — приведённые выше параметры верны для моделей высотой в 0,5 метра.

Виды радиаторов отопления

На данный момент выпускаются модели от 20 до 60 см. Соответственно площадь, которую способна обогреть секция, будет отличаться. Самые маломощные модели — бордюрные, высотой в 20 см. Если вы решили приобрести тепловой агрегат нестандартных размеров, то в вычислительную формулу придётся вносить корректировку. Ищите необходимые данные в техпаспорте.

При внесении корректировок стоит учитывать, что размер батарей напрямую влияет на теплоотдачу. Следовательно, чем меньше высота при той же ширине, тем меньше площадь, а вместе с ними и мощность. Для верных подсчётов найдите соотношение высот выбранной модели и стандартной, а уже с помощью полученных данных подкорректируйте результат.

Расчитываем, насколько сильно должна греть батарея

Допустим, вы выбрали модели высотой 40 см. В этом случае расчёт количества секций алюминиевых радиаторов отопления на площадь комнаты будет выглядеть следующим образом:

• воспользуемся предыдущими подсчётами: 16м2/2м2 = 8штук;
• посчитайте коэффициент 50см/40см = 1,25;
• подкорректируйте вычисления по основной формуле — 8шт*1,25 = 10 шт.

Расчёт количества радиаторов отопления по объёму начинается в первую очередь со сбора необходимой информации. Какие параметры нужно учесть:

• Площадь жилья.
• Высота потолков.
• Число и площадь дверных и оконных проёмов.
• Температурные условия за окном в период отопительного сезона.

Теплопотери

Нормы и правила, установленные для мощности отопительных проборов, регламентируют минимально допустимый показатель на кв. метр квартиры — 100 Вт. Расчёт радиаторов отопления по объему помещения будет более точен, чем тот, в котором за основу берётся только длина и ширина. Итоговые результаты корректируются в зависимости от индивидуальных характеристик конкретного помещения. Делается это посредством умножения на коэффициент корректировки.

При вычислении мощности отопительных приборов берётся среднестатистическая высота потолков — 3 м. Для квартир с потолком 2,5 метра этот коэффициент составит 2,5м/3м = 0,83, для квартир с высокими потолками 3,85 метров — 3,85м/3м = 1,28. Угловые комнаты потребуют внесения дополнительных корректировок. Итоговые данные умножаются на 1,8.

Расчёт количества секций радиатора отопления по объему помещения должен проводиться с корректировкой, если в комнате одно окно большого размера или сразу несколько окон (коэффициент 1,8).

Радиаторы отопления с нижним подключением

Нижнее подключение также потребует внести свои корректировки.  Для такого случая коэффициент составит 1,1.

В районах с экстремальными погодными условиями, где зимние температуры достигают рекордно низких показателей, мощность должна быть увеличена в 2 раза.

Пластиковые стеклопакеты, наоборот, потребуют корректировку в сторону уменьшения, за основу берётся коэффициент 0,8.

В выше приведённых данных приведены усреднённые значения, поскольку не были дополнительно учтены:

• толщина и материал стен и перекрытий;
• площадь остекления;
• материал напольного покрытия;
• наличие или отсутствие утеплителя на полу;
• занавески и гардины в оконных проёмах.

Дополнительные параметры для более точных вычислений

Работа с тепловизором

Точный расчёт количества радиаторов отопления на площадь не обойдётся без данных из технических документов. Это важно, чтобы точнее определить значение теплопотерь. Лучше всего определить уровень потери тепла с помощью тепловизора. Прибор быстро определит самые холодные области в помещении.

Всё было бы в разы легче, если каждая квартира была построена по стандартной планировке, но это далеко не так. В каждом доме или городской квартире свои особенности. С учётом множества характеристик (числа оконных и дверных проёмов, высоты стен, площади жилья и пр.) резонно возникает вопрос: как же рассчитать количество радиаторов отопления?

Расчет радиаторов отопления по площади

Особенности точной методики в том, что для вычислений необходимо больше коэффициентов. Одно из важных значений, которое нужно вычислить — это количество тепла. Формула отлична от предыдущих и выглядит следующим образом: КТ = 100 Вт/м2*П*К1*К2*К3*К4*К5*К6*К7.

Подробнее о каждом значении:

• КТ — количество тепла, которое нужно для обогрева.
• П — размеры комнаты м2.
• К1 — значение этого коэффициента учитывает качество остекления окон: двойное — 1,27; пластиковые окна с двойным стеклопакетом — 1,0; с тройным — 0,85.
• К2 — коэффициент, учитывающий уровень теплоизоляционных характеристик стен: низкая — 1,27; хорошая (например двухслойная кирпичная кладка) — 1,0; высокая — 0,85.
• К3 — это значение учитывает соотношение площадей оконных проёмов и полов: 50% — 1,2; 40% — 1,1; 30% — 1,0; 20% — 0,9; 10% — 0,8.
• К4 — коэффициент, зависящий от среднестатистических температурных показателей воздуха в зимнее время года: — 35 °С — 1,5; — 25 °С — 1,3; — 20 °С — 1,1; — 15 °С — 0,9; -10 °С — 0,7.
• К5 зависит от числа внешних стен здания, данные этого коэффициента таковы: одна — 1,1; две — 1,2; три — 1,3; четыре — 1,4.
• К6 рассчитывается, исходя из типа помещения, находящегося этажом выше: чердак — 1,0; чердачное отапливаемое помещение — 0,9; отапливаемая квартира — 0,8.
• К7 — последний из корректировочных значений и зависит от высоты потолка: 2,5 м — 1,0; 3,0 м — 1,05; 3,5 м — 1,1; 4,0 м — 1,15; 4,5 м — 1,2.

Описанный расчёт секций батарей отопления по площади — наиболее точный, поскольку учитывает значительно больше нюансов. Полученное в ходе этих подсчётов число делится на значение теплоотдачи. Итоговый результат округляется до целого числа.

Корректировка с учётом температурного режима

В техпаспорте отопительного прибора указана максимальная мощность. Например, при температуре воды в теплопроводе 90°С во время подачи и 70°С в обратном режиме в квартире будет +20°С. Такие параметры обычно обозначают так: 90/70/20, но самые распространённые мощности в современных квартирах — 75/65/20 и 55/45/20.

Параметры теплоносителя системы отопления.

Для правильного расчёта необходимо для начала высчитать температурный напор — это разница между температурой самой батареи и воздуха в квартире. Учтите, что для вычислений берётся усреднённое значение между температурами подачи и обратки.

Как рассчитать количество секций алюминиевых радиаторов с учётом выше перечисленных параметров? Для лучшего понимания вопроса будут произведены вычисления для батарей из алюминия в двух режимах: высокотемпературном и низкотемпературном (расчёт для стандартных моделей высотой 50 см). Размеры комнаты те же — 16 м кв.

Одна секция алюминиевого радиатора в режиме 90/70/20 обогревает 2 кв метра., следовательно, для полноценного обогрева помещения понадобится 16м2/2м2 = 8 шт. При вычислении размера батарей для режима 55/45/20 нужно для начала подсчитать температурный напор. Итак, формулы для обеих систем:

• 90/70/20 — (90+70)/2-20 = 60°С;
• 55/45/20 — (55+45)/2-20 = 30°С.

Расчитываем количество секций в радиаторе отопления

Следовательно, при низкотемпературном режиме нужно увеличить размеры отопительных приборов в 2 раза. С учётом данного примера на помещении 16 кв. метров нужно 16 алюминиевых секций. Учтите, что для чугунных приборов понадобится 22 секции при той же площади помещения и при таких же температурных системах. Подобная батарея получится слишком большой и массивной, поэтому чугун меньше всего подходит для низкотемпературных контструкций.

С помощью этой формулы можно легко вычислить, сколько необходимо секций радиаторов на комнату с учётом желаемого температурного режима. Чтобы зимой в квартире было +25°С, просто поменяйте температурные данные в формуле теплового напора, а полученный коэффициент подставьте в формулу вычисления размера батарей. Допустим, при параметрах 90/70/25 коэффициент будет таким: (90+70)/2 — 25 = 55°С.

Далее нужно подсчитать соотношение 60°С/55°С = 1,1. В итоге, чтобы добиться температуры в +25 °С для помещения с высокотемпературным режимом понадобится 8шт*1,1 = 8,8. С округлением получится 9 штук.

Если не хочется тратить время на расчёт радиаторов отопления, можно воспользоваться онлайн-калькуляторами или специальными программами, установленными на компьютер.

Как пользоваться онлайн-калькулятором

Он-лайн калькулятор для расчета мощности радиаторов

Посчитать, сколько секций радиаторов отопления на кв. метр понадобится, можно с помощью специальных калькуляторов, которые всё посчитают в мгновение ока. Такие программы можно найти на официальных сайтах некоторых производителей. Воспользоваться этими калькуляторами легко. Просто введите в поля все соответствующие данные и вам моментально будет выведен точный результат. Чтобы вычислить, сколько секций радиаторов отопления нужно на квадратный метр, надо вводить данные (мощность, температурный режим и т.д.) для каждой комнаты отдельно. Если же помещения не разделены дверями, сложите их общие размеры, а тепло будет распространяться по обоим помещениям.

Интерфейс калькулятора отопления.

Во избежание неточностей при вычислениях, внимательно вводите все параметры и проверьте, насколько точные данные вы указали в соответствующих полях. Лучше несколько раз перепроверить, чем потом испытывать на себе последствия своих ошибок в виде слишком низкой или высокой температуры в доме.

Подведение итогов

Итак, из выше приведённых формул понятно, как правильно сделать расчёт алюминиевых (чугунных, биметаллических и др.) радиаторов для квартиры. Как видите, дело это не такое уж и сложное. Главное, внимательность и точность. Чтобы получить максимально правильные данные, используйте специальное оборудование.

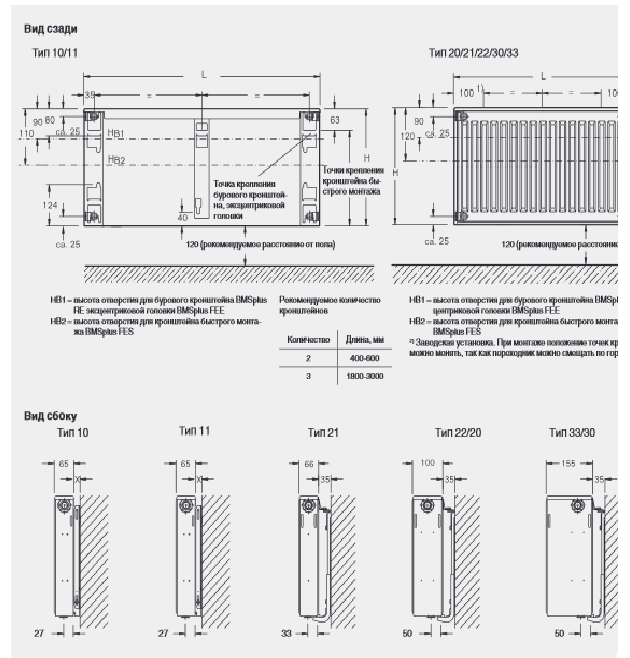

| Размеры радиатора

Воспользуйтесь нашим калькулятором размеров радиатора, чтобы определить, какой радиатор наиболее подходит для вас. Размеры радиаторов сильно различаются в зависимости от стиля и разновидности радиатора, который вы решите выбрать.

Stelrad предлагает самый большой диапазон размеров радиаторов в Великобритании, поэтому наш калькулятор размеров радиаторов является таким полезным инструментом. Независимо от того, выбираете ли вы один из наших стандартных размеров радиаторов или решаете, что один из наших современных дизайнерских радиаторов идеально подходит для вас, наша таблица размеров радиаторов поможет вам принять окончательное решение при покупке радиатора в Stelrad.

Размеры и форма радиаторов в Stelrad полностью различаются в зависимости от их функциональности, дизайна и помещения, в котором они находятся. Вертикальные радиаторы имеют очень разные размеры, например, горизонтальные радиаторы, а радиатор для ванной комнаты, такой как радиатор с полотенцесушителем, будет сильно отличаться по размерам. форма и размер от одного из наших радиаторов колонны.

Использование нашего руководства по выбору размеров радиатора поможет вам принять решение, поэтому, когда придет ваш новый радиатор, вы не испытаете шока, когда он застрянет при попытке его установить.Размеры радиаторов в Великобритании измеряются в миллиметрах (мм), поэтому стоит иметь в виду, что при использовании калькулятора размеров радиаторов в Великобритании мы предпочитаем измерять в метрических единицах!

Калькулятор размера радиатора UK — FAQs

Использование нашего калькулятора размеров радиатора поможет определить, каких размеров должен быть ваш новый радиатор, чтобы он соответствовал вашему пространству, и как рассчитать размер радиатора для вашей комнаты. Использование нашего руководства по выбору размеров радиатора отлично подходит для физических измерений, но еще один полезный инструмент, который поможет вам рассчитать, сколько тепла подходит для вашей комнаты, — это наш калькулятор BTU.Этот калькулятор тепловых потерь будет работать вместе с нашим калькулятором размеров радиаторов для британских радиаторов и поможет создать таблицу размеров радиаторов, которая поможет вам выбрать модель радиатора, наиболее подходящую для вашей комнаты.

Радиатор того размера, который вам нужен для вашей комнаты, будет зависеть от его размеров. Если вы заменяете существующий радиатор и задаетесь вопросом, как рассчитать размер радиатора для вашей комнаты, выполните следующие 4 простых шага:

• Измерьте высоту того места, где будет установлен радиатор.
• Измерьте необходимую ширину радиатора.
• Измерьте центры труб (от центра левого впускного отверстия трубы к центру правого)
• Измерьте расстояние от стены до центров трубы (от центра впускного отверстия трубы до стены)

Размеры радиаторов не совпадают для разных моделей из-за разницы в размерах. Например, вертикальный радиатор будет намного выше, чем ширина, чем стандартный радиатор.

Стандартные размеры радиаторов в Stelrad составляют от 700 мм x 1400 м (самое маленькое) до 600 мм x 2400 мм (самое большое).

В линейке стандартных стальных панельных радиаторов самый маленький — 700 мм x 1800 мм, самый большой — 700 мм x 2000 м, а самый большой вертикальный вариант — 1800 мм x 600 мм. «Стандартный» в Stelrad не означает «один размер», и варианты безграничны!

Размеры радиаторов в Великобритании используют метрическую систему для измерений, поэтому это также важно при измерении размеров вашей комнаты или использовании калькулятора размеров радиаторов.Например, если вы сравниваете футы с метрами, из-за отсутствия единообразия у вас закружится голова, если только вы не являетесь каким-то математическим гением.

Чтобы точно и эффективно рассчитать выходную мощность в BTU для комнаты, вам нужно взять рулетку и измерить высоту вашей комнаты, ширину вашей комнаты, длину вашей комнаты и, наконец, размер площади окна. — длина x ширина вашего окна в м².

Причина расчета размеров окна проста и понятна — тепло любит уходить.Чем больше окно, тем больше шансов уйти от тепла. Это также будет отличаться в зависимости от того, какие у вас окна — одинарные или стеклопакеты. Окна с одинарным остеклением теряют больше всего тепла, поэтому для них потребуется больше БТЕ.

Если у вас есть дополнительные вопросы и ответы на все часто задаваемые вопросы о радиаторах, посетите наш консультационный центр, мы всегда будем рады помочь. Калькулятор

БТЕ — радиатор какого размера вам нужен?

Перед установкой новых радиаторов необходимо определить, какой уровень тепловой мощности удовлетворит потребности каждой комнаты в вашем доме.Тепловая мощность радиатора измеряется в британских тепловых единицах (BTU) в час.

Чем больше комната, тем выше потребность в тепле по сравнению с меньшими комнатами. Как правило, это также означает, что более крупные радиаторы имеют тенденцию к большему выходу BTU, хотя стиль панели радиатора также может влиять на это. Другие факторы, такие как пол, изоляция и пространство стен, также могут влиять на тепловую мощность, необходимую от радиатора.

Вычислить необходимое количество БТЕ с помощью нашего калькулятора БТЕ, приведенного ниже.Наш калькулятор БТЕ следует использовать только в ознакомительных целях, поэтому вы можете проконсультироваться с квалифицированным инженером-теплотехником для более точной оценки выходной мощности БТЕ, необходимой для комнат в вашем доме, поскольку в этом будут играть роль другие внешние факторы.

После того, как вы определились с радиатором подходящего размера для вашей комнаты, вы можете просмотреть весь наш ассортимент радиаторов и полотенцесушителей здесь.

Первое, что вам нужно сделать, это установить объем комнаты, в которую вы будете добавлять новый радиатор.Это можно рассчитать по следующей формуле:

Длина помещения (м) x Ширина помещения (м) x Высота помещения (м)

Это даст вам объем вашей собственности (в м ³ ) и, по сути, определяет количество пространства, которое необходимо отапливать в этой комнате вашим радиатором (ами).

После успешного определения объема помещения, в котором вы хотите установить новый радиатор (-ы), следующим шагом является определение стандартного уровня тепловой мощности (в БТЕ), необходимой для обогрева помещения такого размера.

Это можно рассчитать по следующей формуле:

Объем помещения (м3) x 153

Выполнив задачу 2, вы должны знать выходную мощность в BTU, необходимую для желаемого размера комнаты. К сожалению, существует ряд других влияющих факторов, которые могут сыграть роль в увеличении или уменьшении требуемой выходной мощности в БТЕ для комнаты. Например, если в вашем доме нет теплоизоляции чердака, вам может потребоваться радиатор с выходной мощностью немного больше BTU, чем указано ранее.

Чтобы учесть эти факторы, мы рекомендуем вам подумать, нужно ли вам прибавлять или прибавлять к выходному количеству БТЕ, которое вы установили в задаче 2.

Вот некоторые из основных факторов, которые могут повлиять на этот показатель БТЕ:

Следующая таблица дает вам приблизительное представление о размере радиатора, необходимом для достижения желаемой выходной мощности в БТЕ.

Очевидно, что чем больше радиатор, тем больше тепловая мощность (БТЕ). К сожалению, это не так просто, как просто выбрать размер радиатора, который вам нужен — объем доступного пространства также имеет большое значение. Поэтому стоит рассмотреть различные варианты панельных стилей, с однопанельным одинарным конвектором, двухпанельным одинарным конвектором и двухпанельными двухконвекторными радиаторами, которые предлагают разные уровни теплопроизводительности, несмотря на то, что они имеют одинаковые размеры.

Приведенная ниже таблица представляет собой хорошее руководство, чтобы понять, какой тип радиатора вам следует искать. Если вам нужна дополнительная информация о радиаторе, который лучше всего подходит для вашей комнаты, мы рекомендуем обратиться к квалифицированному инженеру-теплотехнику.

Direct Heating Supplies предлагает широкий выбор радиаторов различной мощности, стилей, цветов и размеров в BTU.Воспользуйтесь нашим калькулятором BTU выше, чтобы найти то, что вам нужно, и ознакомьтесь с нашим ассортиментом радиаторов и полотенцесушителей.

БТЕ | Как подобрать размер радиатора

Когда вы хотите выбрать лучший радиатор для комнаты, вы, вероятно, будете учитывать имеющееся у вас пространство на стене и стиль радиатора, который вам нравится. Но прежде чем рассматривать эти два элемента, нам нужно сначала определить, какой уровень выходной мощности BTU и ватт вам нужен для обогрева вашего пространства (кухня / ванная комната / гостиная и т. Д.), Чтобы обеспечить комфортную жилую среду.

Прокрутите страницу вниз, чтобы воспользоваться нашим бесплатным калькулятором БТЕ для радиаторов. Этот калькулятор теплопотерь следует использовать только в качестве ориентира. Перед заказом обязательно уточняйте у сантехника или архитектора.

Размеры радиатора

Когда мы говорим о размерах радиатора, это может означать две вещи: 1. Размеры радиатора или 2. Мощность радиатора, то есть сколько тепла в ваттах или БТЕ он будет отдавать.Из этого, естественно, не следует, что чем больше радиатор, тем больше мощность. Это зависит от стиля и марки радиатора. Поэтому, чтобы выбрать радиатор для вашего помещения, давайте определимся, какое тепло вам нужно в комнате, чтобы в нем было комфортно. Затем вы можете взглянуть на стили и размеры радиаторов, которые обеспечивают такую ​​потребность в тепле.

Давайте определим мощность (ватт или БТЕ), которая вам нужна для вашего пространства. Чтобы получить эту цифру, нам нужно знать размер комнаты и для чего она используется. I.е. какова будет средняя желаемая температура. Знание конструкции комнаты (стены, окна и т. Д.) Позволяет нам понять, как быстро комната теряет тепло, а затем мы знаем, какой уровень тепла нам нужно ввести в комнату, чтобы поддерживать желаемую температуру.

Ватт / БТЕ радиатора (т.е. тепла), который вам необходим, зависит от 3 основных факторов:
1. Размер (объем) комнаты
2. Температура, до которой вы хотите, чтобы комната нагревалась, например 21ºC
3. Сколько тепла теряет (потеря тепла) в помещении через стены, окна и т. Д.Вы пытаетесь подсчитать, сколько энергии (ватт / БТЕ) вам нужно вложить в комнату, чтобы достичь определенной температуры, учитывая, что X количество этой энергии или тепла будет потеряно через стены, окна и т. Д.

Радиатор рассчитан на тепло, необходимое для вашей комнаты. Это тепло обычно обозначается терминами ватт или BTU (британские тепловые единицы). 1 Ватт = 3,412 БТЕ. Например. Мне нужно 1000 Вт / 3412 БТЕ. Воспользуйтесь Калькулятором БТЕ / Калькулятором потерь тепла внизу этой страницы, чтобы определить выходную мощность, необходимую для каждой комнаты.

Конвертировать ватт в БТЕ

Как мне скрыться от ватт до БТЕ? Умножить на 3,412
Как мне скрыть БТЕ в ватт? Разделить x 3,412

Общие сведения о выходах радиатора при выборе радиатора

Как только вы определите мощность, необходимую для обогрева комнаты, например, 1000 Вт / 3413 БТЕ, тогда вы можете начать искать радиаторы, которые обеспечивают эту тепловую мощность. И последнее, чего следует остерегаться, — это DeltaT, используемый поставщиком при перечислении выходов радиаторов.

Выходная мощность радиатора частично рассчитывается с учетом температуры воды на входе в радиатор. Также учитываются температура воды, возвращающейся в котел, и средняя температура в помещении.

Delta 60 (Δt 60ºC) — это британская рейтинговая система, в то время как более новый европейский рейтинг — Delta 50 (Δt 50ºC). Многие магазины радиаторов до сих пор продают радиаторы, указывая только мощность радиатора Delta 60. Но Delta 60 предполагает, что температура воды, поступающей в радиатор, составляет около 85⁰C, а современные конденсационные котлы поставляют воду с более низкими температурами.

Итак, если вам нужно 1000 Вт / 3412 БТЕ для обогрева вашей комнаты, вы используете современный котел и приобрели радиатор с мощностью 1000 Вт / 3412 БТЕ в Delta 60 — у вас не будет достаточно тепла для вашей комнаты. Тот же радиатор в вашей системе отопления даст вам всего около 790 Вт. См. Формулу ниже для преобразования Delta T60 в Delta T50.

По этой причине все выходы радиаторов, перечисленные в магазине радиаторов, относятся только к Delta T 50. Мы не согласны с перечислением выходов Delta 60, поскольку, хотя они делают радиатор более выгодным по цене, они не дадут нашим клиентам требуемая или ожидаемая тепловая мощность.При сравнении радиаторов от разных поставщиков убедитесь, что вы используете одно и то же значение Delta T, используя простой преобразователь, представленный ниже.

• Чтобы преобразовать выходную мощность Delta 50 радиатора в Delta 60, умножьте тепловую мощность Delta 50 на 1,264
• Чтобы преобразовать мощность Delta 60 радиатора в Delta 50, разделите тепловую мощность Delta 60 на 1,264

Тепловая мощность выбранных вами радиаторов вряд ли будет точно такой же, как ваша потребность в тепле.Поэтому всегда выбирайте размер радиатора с большей, а не меньшей тепловой мощностью и устанавливайте термостатические радиаторные клапаны для регулирования температуры в помещении.

Как рассчитать теплопотери комнаты?

Чтобы получить окончательный расчет по этому вопросу, необходимо принять во внимание площадь всех этажей, стен и окон. U-значения всех строительных материалов и другая соответствующая информация, например, находится ли здание на защищенной или открытой площадке.

Существует более старый более общий метод, который просто умножает объем комнаты в 40 раз, чтобы получить необходимое количество ватт.Аналогичные расчеты производятся для БТЕ. Мы рекомендуем вам не использовать такую ​​общую систему. Старый метод увеличения размера радиатора «на всякий случай» — неэффективный способ обогрева. Да, вы можете использовать термостатический клапан, чтобы уменьшить его, но вы будете платить за радиатор большего размера, который вам не понадобится.

Калькулятор потребности в тепле или калькулятор тепловых потерь на этом веб-сайте был разработан ирландским экспертом в области энергетики и учитывает размеры помещения, год постройки, площадь остекления, тип остекления, тип помещения и т. Д.Это точная система, если данные введены правильно. В целом, этот калькулятор вернет намного более низкую потребность в тепле для новых построек, чем традиционные методы расчета, упомянутые выше. Это главным образом связано с тем, что наш калькулятор учитывает клапаны с низким U материалов в зданиях, построенных в соответствии с нормами строительства 2008 года, а именно:
• Крыша 0,20
• Внешняя стена 0,27
• Пол 0,25

Какая температура мне нужна для моей комнаты?

Ниже приведены рекомендуемые температуры, необходимые для помещений в зависимости от их типа.Когда вы используете калькулятор BTU или калькулятор тепловых потерь, он всегда должен спрашивать вас, какой тип комнаты вы хотите отапливать, поскольку радиатору потребуется большая мощность, чтобы получить в комнате температуру до 22ºC, чем 18ºC.

Кухня / Холл / Туалет / Спальни 18ºC
Жилые помещения, игровые, игровые и т. Д. 20-21ºC
Ванные комнаты (с душем) 22ºC

Калькулятор радиатора

Этот калькулятор радиатора (также известный как калькулятор теплопотерь) предоставит руководство по выходной мощности, требуемой как в БТЕ, так и в ваттах для определенного помещения.

Калькулятор требует, чтобы размеры вводились в метрах, поэтому при необходимости мы включили удобный конвертер из имперской системы в метрическую — просто введите свои размеры в футах и ​​дюймах (или просто дюймах) и нажмите кнопку РАСЧЕТ.

Калькулятор основного радиатора прост в использовании — просто заполните форму, включая размеры комнаты, площадь окна (умножьте высоту на ширину оконной рамы) и выберите детали пола, потолка и стен, которые лучше всего подходят для вашего дома. Результаты приведены в нижней части страницы и для вашего удобства включают в себя британские тепловые единицы (BTU) и ватты.

футы и дюймы »Конвертер метров

Посмотрите наш полный ассортимент радиаторов, выбрав тип ниже.

Калькулятор рассчитывает требуемую тепловую мощность, и теперь мы добавили динамические ссылки, которые появятся, когда вы укажете размер комнаты и т. Д.Ссылки приведут вас к выбору радиаторов на основе результатов вашей тепловой мощности, что позволит вам сразу же купить их, если хотите! Есть стандартные радиаторы, дизайнерские радиаторы, колонные радиаторы в традиционном стиле, а также поручни для полотенец с подогревом как в классическом, так и в современном дизайне.

Обратите внимание, что в этом калькуляторе для радиаторов используются стандартные формулы, однако результаты являются ориентировочными, и мы не даем никаких гарантий относительно точности индивидуальных результатов. Вы можете обнаружить, что некоторые онлайн-калькуляторы для радиаторов дают разные результаты — мы советуем руководствоваться интуитивным чутьем и руководствоваться здравым смыслом. Более высокий результат означает, что вы будете искать радиатор большего размера, который будет стоить дороже …

Мы надеемся, что предоставленная информация окажется интересной и поможет вам сделать осознанный выбор радиатора. Мы будем рады любым комментариям, которые у вас могут быть — отправляйте письма по адресу или позвоните по телефону 01752 705522.

Радиатор какого размера мне нужен? | Измерения и БТЕ

Размещено: 15 июля 2020 г., среда

Поделиться: Facebook, Twitter

Решая, какого размера вам нужен радиатор, вам нужно учесть несколько вещей, чтобы достичь идеального уровня тепла в вашей комнате, например:

• Требуемые БТЕ
• Объем доступной вам площади
• Сколько радиаторов нужно для равномерного нагрева
• Чугун или сталь лучше всего подходят для вашей комнаты

Но выбор радиатора идеального размера не должен быть сложным! Чтобы помочь вам, мы составили руководство со всей необходимой информацией…

Радиатор какого размера мне нужен?

Лучший способ выяснить, какого размера радиатор вам нужен, — это использовать калькулятор BTU, чтобы узнать, сколько тепла требуется вашей комнате. После того, как вы сделали этот расчет, вы можете выбрать размер радиатора, который соответствует вашим требованиям.

Взгляните на наш калькулятор BTU здесь , чтобы начать работу — затем вернитесь, чтобы узнать больше!

Что такое британская тепловая единица и как ее использовать для определения размера радиатора?

BTU расшифровывается как «британская тепловая единица» и является единицей измерения количества энергии, необходимого для повышения температуры в вашей комнате.

При расчете количества БТЕ, необходимого для вашего радиатора, необходимо учитывать ряд факторов.

Как правило, мы стремимся к тому, чтобы в одних комнатах было теплее, чем в других — обычно мы хотим, чтобы в гостиных, ванных и столовых было больше тепла, а на кухнях, прихожих и спальнях обычно немного прохладнее.

Направление вашей комнаты также может иметь значение: комнаты, выходящие на север, имеют тенденцию быть более прохладными и, следовательно, требуют большего количества тепла.Французские окна также увеличивают потребность в БТЕ, в то время как двойное остекление и изоляция сокращают количество тепла, которое вам нужно от радиатора.

Определение необходимых вам значений BTU может оказаться трудным, поэтому калькуляторы BTU так полезны при определении размеров радиатора. Вы должны знать кубический метр вашей комнаты, прежде чем вносить необходимые корректировки в зависимости от вашей конкретной комнаты.

Почему БТЕ имеет значение при выборе радиатора размера?

При выборе радиатора правильное значение БТЕ имеет важное значение для обеспечения комфортного и эффективного обогрева помещения.Если вы этого не сделаете, вы вполне можете обнаружить, что постоянно изо всех сил пытаетесь нагреть свою комнату или обнаруживаете, что в ней становится слишком душно.

Это также может помочь вам, если у вас несколько радиаторов в одной комнате. Если вы знаете, сколько БТЕ вам нужно, вы можете просто разделить его на количество радиаторов, которые вам нужно определить, какого размера должен быть каждый из них.

Может ли радиатор быть слишком большим для комнаты?

Итак, почему бы вам просто не взять самый большой радиатор, который уместится в вашем помещении, и выключить его, когда он станет слишком горячим?

Что ж, вы могли бы, но вы можете обнаружить, что это не так рентабельно, как покупка радиатора правильного размера в первую очередь.Радиатор большего размера обычно дороже, поэтому лучше платить только за то, что вам действительно нужно.

Следует ли увеличить размер радиатора?

Рекомендуется выбирать размер радиатора, который находится в пределах 10% от требуемого значения в БТЕ. Однако, если стоит выбор между покупкой радиатора, который немного мала, и радиатора, который немного велик, лучше выбрать слишком большой и купить слишком большой. В конце концов, нагреть холодную комнату намного сложнее, чем наоборот.

Как измерить радиатор — что еще нужно знать?

Вы уже использовали наш калькулятор БТЕ? Теперь вам нужно знать, как правильно измерить, чтобы ваш новый радиатор соответствовал доступному пространству.

Откуда вы измеряете радиатор?

Чтобы правильно измерить ширину радиатора, убедитесь, что вы измеряете расстояние между двумя клапанами с обоих концов, а не между самой панелью. Это гарантирует, что вам не придется регулировать трубопровод.Вы также должны выбрать такую ​​же глубину, чтобы упростить установку.

Подробнее про как заменить радиатор можно здесь .

Если вам нужно изменить размер радиатора на больший или меньший, не волнуйтесь — это все еще возможно! Часто, если радиатор очень старый или если в доме позже была добавлена ​​изоляция, может оказаться предпочтительным радиатор другого размера.

Для этого вам обычно нужно обратиться к водопроводчику, который приедет и отрегулирует трубопроводы в соответствии с новыми размерами и размерами.Если вы добавляете в свой дом радиаторы значительно большего размера или добавляете совершенно новый в систему отопления, сначала убедитесь, что ваш котел достаточно мощный, чтобы вместить их.

Двухпанельные или однопанельные радиаторы?

Если у вас однопанельный радиатор и вам нужно больше тепла без изменения размера радиатора, вы можете подумать о переходе на двухпанельный радиатор

Двухпанельный радиатор будет производить более высокую тепловую мощность, чем однопанельный, так как он имеет большую площадь поверхности.Они также могут помочь вашей комнате быстрее нагреться, что делает их предпочтительными для больших комнат.

Если вы ищете традиционные или чугунные радиаторы, у них нет панелей, а вместо них «колонны». Поищите радиатор с 3 или 4 колонками, если вы хотите сохранить тот же размер, но вам нужно больше БТЕ.

На фото: 3-х колонный чугунный радиатор в викторианском стиле

Сколько радиаторов вам нужно?

Мы уже упоминали, что вам следует попробовать и купить радиатор правильного размера, соответствующий габаритам вашей комнаты, только увеличенного размера, если альтернатива ниже ваших требований в БТЕ.

Но что, если у вас очень большая комната — что лучше измерять для одного большого радиатора или для двух меньших размеров?

Если у вас очень длинная комната, даже радиатора большого размера может быть недостаточно, чтобы нагреть прямо до противоположной стороны. В этом случае может быть лучше разделить необходимое количество БТЕ между двумя радиаторами меньшего размера, чтобы создать более равномерный уровень тепла.

Не можете найти место на стене, чтобы установить радиатор подходящего размера? Рассмотрим вертикальный радиатор!

На фото: Стальной радиатор Enderby на 2 колонны, 6 секций — 1910 мм

Отдают ли чугунные радиаторы больше тепла?

Чугунные радиаторы часто требуют немного больше места, чем современные стальные радиаторы.Это потому, что они обычно тяжелее, а это означает, что их нужно прикреплять к полу, а не к стене. Однако некоторые из наших линеек чугунных радиаторов можно монтировать на стене. Пожалуйста, свяжитесь с нами для получения дополнительных деталей.

Однако, хотя для них может потребоваться больше места, чугунные радиаторы могут обеспечивать более эффективное тепло, чем стальные радиаторы того же размера. Хотя чугун не нагревается так быстро, как сталь, он сохраняет тепло гораздо дольше. В результате тепло может продолжать циркулировать в вашей комнате даже после выключения центрального отопления.Это делает их идеальными для больших помещений, для нагрева которых требуется больше времени.

Еще одним преимуществом выбора чугунных радиаторов является то, что они часто бывают секциями. Это означает, что вы можете выбрать радиатор точного размера, который соответствует вашим требованиям к БТЕ и пространству.

Вы ищете новый радиатор для обогрева помещения? Взгляните на наш превосходный ассортимент красивых чугунных и стальных радиаторов на сайте Trads!

Звоните

Чугунный радиатор Калькулятор БТЕ

UKAA, мы стремимся подобрать для вас подходящие чугунные радиаторы.Важно, чтобы вы выбрали правильный радиатор для желаемой комнаты, поэтому мы сделали выбор намного проще с помощью нашего простого калькулятора BTU для чугунных радиаторов.

Для поддержания тепла в каждой комнате вашего дома потребуется определенное количество тепла. Тепловая мощность радиатора, необходимая для помещения, может быть выражена в британских тепловых единицах (БТЕ) ​​или ваттах. Все типы чугунных радиаторов излучают разное количество тепла в зависимости от их размера и мощности радиатора.Если вы подумываете о покупке радиатора, первое, что нужно сделать, — это рассчитать количество БТЕ, которое требуется для каждой комнаты. Лучше всего это сделать с помощью калькулятора мощности радиатора.

Наш калькулятор БТЕ для радиаторов разработан для обеспечения того, чтобы ваши радиаторы в достаточной степени обогревали комнату, в которой они установлены.

Как определить размер чугунного радиатора с помощью калькулятора BTU

Для расчета формулы BTU для вашей комнаты вам потребуется:

1. Введите ширину, длину и высоту помещения

• Гостиная / Столовая / Ванная комната
• Спальня
• Кухня / общая зона

• Ваш номер выходит на север?
• Есть ли в вашей комнате дверь патио?
• Есть ли в вашей комнате двойное остекление?

Теперь, когда вы рассчитали требования к помещению, вы можете определить, сколько «секций» вашего радиатора требуется, чтобы обеспечить правильную мощность радиатора.

Большинство онлайн-калькуляторов БТЕ для радиаторов очень похожи, но главное, на что следует обращать внимание, это то, что радиаторы, которые вы покупаете, соответствуют британским стандартам. Если вы покупаете чугунные радиаторы, протестированные по BS EN442-1 и BS EN442-2, то можете быть уверены, что производительность радиатора гарантирована. Вы же не хотите покупать радиатор только для того, чтобы обнаружить, что в ваших комнатах недостаточно тепла!

В UKAA мы продаем только радиаторы, прошедшие испытания по британскому стандарту, поэтому вы можете быть уверены в том, что покупаете высококачественный радиатор.

Калькулятор тепловой мощности радиатора для помещений неудобной формы

Просмотрите это простое пошаговое руководство по расчету BTU для помещения сложной формы. Если ваша комната не имеет формы квадрата / прямоугольника, мы рекомендуем выполнить измерения с помощью системы, представленной ниже, и разделить комнаты на секции, а затем вычислить необходимые БТЕ для каждой секции с помощью онлайн-калькулятора.

Это даст вам необходимые выходы, необходимые для каждой части комнаты. Затем вы можете добавить их вместе, чтобы получить общую потребность.

Если в вашей комнате сводчатый потолок / сводчатый потолок, мы рекомендуем разделить потолок на две части, как показано ниже:

• Измерьте высоту каждого потолка и рассматривайте каждую секцию как отдельную комнату e.грамм.

Секция 1 — длина 4 м, ширина 3,5 м, высота 1,8 м (вам нужно будет измерить сводчатый потолок / сводчатый потолок в самой высокой точке)
Секция 2 — длина 4 м, ширина 3,5 м, высота 2,4 м

Затем вычислите выходную мощность, необходимую для каждой секции.

Добавьте это число в секцию 2, и тогда вы получите общее количество тепла, необходимое для достаточного обогрева помещения.

Щелкните здесь, чтобы создать свои чугунные радиаторы на заказ

Теперь вы знаете, как рассчитать BTU для ваших радиаторов, просмотрите нашу подборку чугунных радиаторов в Интернете.

БТЕ против ватт: Как выбрать размер ваших электрических радиаторов

Мир отопления, похоже, изо всех сил пытается определиться с тем, как он выражает выходную мощность, что не менее легко, учитывая неудобную золотую середину, которую Великобритания принимает в отношении измерений . Ватты или БТЕ — что вам следует использовать? Один лучше другого? Если вы всю жизнь использовали одно или другое измерение, это может быть настоящим неудобством, а когда вы отправляетесь в магазин за новым обогревателем, вы сталкиваетесь с целым рядом ценностей, которых не понимаете.По правде говоря, оба измерения мощности хороши, но, тем не менее, путаница по поводу них распространена. Но не волнуйтесь, Heatingpoint всегда под рукой, чтобы предоставить немного больше информации о том, чего ожидать, когда вы выбираете размер электрического радиатора.

Измерения мощности

БТЕ и ватт — это единицы измерения, которые используются в отношении тепловой мощности приборов, но в чем разница между ними и что вам нужно знать, когда вы подбираете электрический радиатор для дома или бизнеса?

БТЕ (британские тепловые единицы)

Если вы более знакомы с метрикой, возможно, вы не слышали о БТЕ или менее уверены в их использовании.BTU (британская тепловая единица) означает количество энергии, необходимое для подъема одного фунта жидкой воды на 1 градус по Фаренгейту при давлении в одну атмосферу. Хотя это называется британской тепловой единицей, в Великобритании это измерение используется по-разному, и гораздо чаще используется в Америке, где оно используется для выражения мощности как газовых, так и электрических обогревателей. Тем не менее, BTU иногда используются в Великобритании, обычно для измерения тепловой мощности систем центрального отопления. Расчеты объемов помещения для определения потребности в БТЕ обычно производятся в футах, поэтому, как правило, подходят всем, кому удобнее использовать британские единицы измерения.Метрическим эквивалентом БТЕ является калория, которая представляет собой количество энергии, необходимое для подъема одного грамма воды на один градус Цельсия при давлении в одну атмосферу.

Вт

Ватт — единица мощности, представляющая передачу энергии в один джоуль в секунду, и является частью Международной системы единиц. Поскольку ватты являются установленным мировым стандартом, их использование в Великобритании преобладает, хотя по очевидным причинам они, как правило, более тесно связаны с электротехнической продукцией. Когда вы покупаете электрические радиаторы, их выходная мощность часто указывается в ваттах, особенно если они поставляются в другие страны, где это предпочтительное измерение.Иногда при выборе размера электрического радиатора легче понять, что такое ватт, поскольку вы можете легко использовать указанную мощность для расчета их эксплуатационных расходов, используя пенсы за кВтч, предоставленные вашим поставщиком энергии. Тепловая мощность электрических радиаторов, которые мы предлагаем в магазине Heatingpoint, указывается в ваттах.

Ватт какая разница?

Было бы немного ошибкой сказать, что БТЕ можно напрямую преобразовать в ватты, поскольку это не совсем так. БТЕ — это единица измерения энергии, тогда как ватты измеряют скорость передачи энергии, поэтому они напрямую не приравниваются к одному и тому же.Когда люди говорят о преобразовании БТЕ в ватты, на самом деле они имеют в виду преобразование БТЕ в час и в ватты, что иногда обозначается как БТЕ / ч. Если у вас есть мощность или значение БТЕ / ч, необходимое для обогрева комнаты, достаточно простого расчета, чтобы преобразовать их в предпочтительные измерения.

Какое измерение мне следует использовать, чтобы выбрать размер моего электрического радиатора?

Вы можете использовать любое измерение, чтобы определить, будет ли у электрического радиатора достаточно мощности для обогрева вашей комнаты.

Преобразование БТЕ / ч в ватты

Если вы знаете, какое значение БТЕ / ч вам нужно для обогрева гостиной, но вам нужно преобразовать его в ватты, чтобы убедиться, что вы покупаете электрический радиатор, подходящий для этого помещения, все, что вам нужно сделать, это умножить полученное значение на 0,293.

Так, например, если в вашей комнате требуется радиатор с выходной мощностью 3425 БТЕ / ч, вы можете изменить это значение на ватты следующим образом:

3425 x 0,293 = 1003,53

Это означает, что вы будете искать электрический радиатор мощностью около 1000 ватт, хотя рекомендуется округлить его до следующего доступного размера, чтобы обеспечить хорошее отопление комнаты.

Преобразование ватт в БТЕ / ч

Некоторые отопительные предприятия предпочтут указывать свою продукцию в единицах БТЕ / ч, поэтому для преобразования ватт в БТЕ можно использовать аналогичное простое умножение.

Если вы знаете, что вам нужен электрический радиатор мощностью 1800 Вт для вашей комнаты, все, что вам нужно сделать, чтобы получить его эквивалент в БТЕ / ч, — это умножить мощность на 3,412.

1800 x 3,412 = 6141,6

Это даст вам количество БТЕ / ч, необходимое для обогрева вашего помещения, но, опять же, всегда полезно округлить это немного до следующего размера, чтобы убедиться, что у вас есть радиатор, который будет достаточно мощным.

Так просто?

Если вы покупаете электрические радиаторы или другие нагревательные приборы с КПД почти 100%, приведенные выше расчеты дадут вам очень хорошее приближение того, как мощность радиатора соответствует его выходной мощности в БТЕ. Однако вы должны знать, что это не точная наука, и вы можете столкнуться с трудностями, если попытаетесь использовать эти практические правила, чтобы выбрать другие, менее эффективные решения для обогрева.

Путаница заключается в том, что указанная мощность большинства электрических нагревательных приборов не является строго измерением тепловой мощности.Фактически, это количество потребляемой энергии, которое определяет, сколько электричества обогреватель будет использовать в час. Если ваш радиатор на 100% эффективен, его тепловая мощность будет такой же, как и потребляемая энергия, поэтому с нашими радиаторами проблем не возникнет. Но как только тепловая мощность становится значительно меньше потребляемой энергии, расчет становится искаженным, и вам потребуется более высокая мощность, чем рекомендуется.

Как выбрать размер радиатора на Heatingpoint

Запутались? Не волнуйтесь — розничные продавцы отопительного оборудования годами борются с этим, и большинство из них, включая нас, устранили большую часть этой двусмысленности, предоставив индивидуальные калькуляторы отопления для каждого типа отопительного решения.В случае сомнений всегда обращайтесь к калькулятору размеров или таблицам, рекламируемым вместе с продуктом, или поговорите с консультантом по продажам, чтобы получить индивидуальное предложение, адаптированное как для вашего дома, так и для выбранной вами системы отопления. Иногда это означает полный отказ от БТЕ, но большинство людей считает, что это упрощает задачу и делает ее менее запутанной.
