Отопление с теплоаккумулятором: Схема отопления с буферным баком и твердотопливным котлом

Теплоаккумулятор для системы отопления — основные преимущества. Жми!

Во многом это является следствием ошибок, допущенных задолго до постановки вопроса о рачительном использовании ресурсов и применении современных технологий строительства. А вот как быть с новыми, возведенными по всем современным канонам домов, неужели наступил предел развития?

Для большинства это так и останется риторическим вопросом, а вот для тех, кто решил воспользоваться действительно научными знаниями, а не выдержками из рекламных буклетов, стоит задуматься о включении в систему отопления нового элемента – теплоаккумулятора.

Как работает система отопления

Такой обоснованный акцент на энергоэффективность позволяет по-новому посмотреть на проблему теплоснабжения жилища, включающую в себя две основные задачи:

• отопление дома;
• горячее водоснабжение.

Новым путем экономии энергоресурсов в системе теплоснабжения здания сегодня выступает установка в системе отопления дополнительного оборудования, в функции которого входит аккумулировать тепловую энергию и постепенно ее расходовать.

Применение теплового аккумулятора в схеме приборов системы отопления, где основным источником энергии выступает твердотопливный котел, позволяет без дополнительных затрат провести снижение потребления топлива до 50% в отопительный сезон. Но это в будущем, а пока достаточно наглядно следует рассмотреть принцип работы этого устройства.

Принцип работы системы с твердотопливным котлом

Тепло, выделяемое при сжигании топлива, через теплообменник по трубопроводу поступает в регистры или батареи отопления, являющиеся по сути теми же теплообменниками, только не получающими тепло, а наоборот, отдающие его окружающим предметам, воздуху, в общем, нагревающему помещению.

Остывая, теплоноситель — вода в батареях, опускается вниз и снова перетекает в контур теплообменника котла, где опять нагревается. В такой схеме существует минимум два момента, связанных с большой, если не с огромной потерей тепла:

• прямое направление движения теплоносителя от котла к регистрам и быстрое остывание теплоносителя;
• небольшой объем теплоносителя внутри системы отопления, что не позволяет поддерживать стабильную температуру;
• необходимость постоянного поддержания стабильно высокой температуры теплоносителя в контуре котла.

Важно понимать, что такой подход иначе как расточительным назвать нельзя. Ведь при закладке топлива сначала при высокой температуре горения в помещениях воздух прогреется довольно быстро. Но, как только процесс горения прекратится, завершится и нагрев помещения, и как результат – снова понизится температура теплоносителя, и остынет воздух в помещении.

Использование теплоаккумулятора

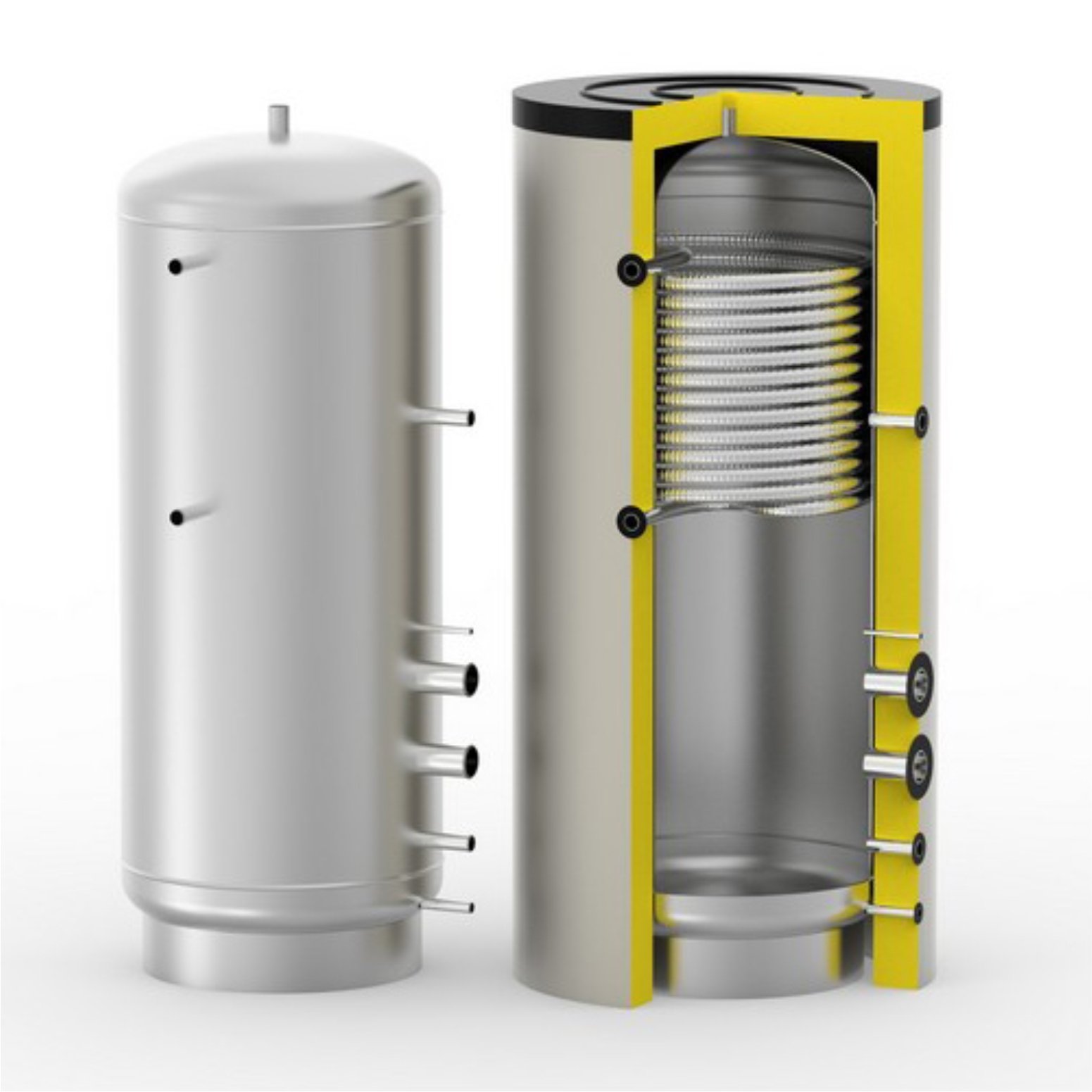

Между котлом и трубопроводами устанавливается бак со многослойной теплоизоляцией. Ёмкость бака, а она рассчитывается таким образом, чтобы количество теплоносителя внутри бака было больше, чем в системе отопления, содержит теплоноситель, нагреваемый от котла.

Внутрь бака введены несколько теплообменников для системы отопления и для системы горячего водоснабжения. Нагретый от котла внутренний объем аккумулятора долгое время может поддерживать высокую температуру и постепенно отдавать ее для систем отопления и водоснабжения.

Но это самый примитивный вид теплового прибора. Стандартный, рассчитанный на действительно работу в условиях теплоснабжения отдельного дома, аккумулятор теплоты может иметь:

• внутренний объем от 350 до 3500 литров;
• верхний теплообменник системы горячего теплоснабжения;
• теплообменник системы отопления;
• приборы системы безопасности – клапанную группу, манометр, патрубки выхода воздуха;
• приборы системы контроля температуры, давления, предохранительные и обратные клапаны;
• технологические выходы стандартной для обвязки арматуры диаметров;
• высота бака с термооболочкой включает от 1,8 метра до 5,6 метра;
• диаметр от 0,7 до 1,8 метра.

Цена таких аккумуляторов зависит от многих факторов:

• материала изготовления бака;
• объема внутреннего бака;
• материала, из которого изготовлен теплообменник;
• фирмы изготовителя;
• комплекта дополнительного оборудования;

[advice]Замечание специалиста: рассчитать правильную работу всей системы отопления, начиная от ТТ котла и заканчивая диаметром парубков, в принципе можно и самостоятельно, но при этом следует учитывать, что мощность как котла, так и самой установки должна быть рассчитана на работу в условиях максимально низких температур в регионе.[/advice]

Более детальную информацию по этому вопросу сегодня можно найти на страницах интернет сайтов, как в текстовом виде, так и воспользовавшись услугами специализированных онлайн калькуляторов, ну и конечно в специализированных фирмах, занимающихся разработкой и установкой систем теплоснабжения.

Все управляется электроникой

Дом, в котором многие функции по содержанию и управлению системами берет на себя электроника, не обходится без участия электронных компонентов и работы системы отопления и водоснабжения с аккумулятором тепла.

Для поддержания стабильно комфортной температуры, необходимо не столько постоянное горение топлива в топке котла, сколько стабильное поддержание температуры в системе отопления. И с такой задачей вполне справляется электронное управление работой теплоаккумулятора.

Возможности платы управления:

• включит циркуляционный насос подачи теплоносителя системы отопления;
• для дополнительного нагрева теплоносителя в баке откроет заслонки или включит вентилятор турбонаддува котла;
• в экстренных случаях перекроет клапаны трубопроводов и прустит теплоноситель от котла напрямую в батареи, а уже потом начнет нагревать бак аккумулятора;
• перенаправит поток горячей воды с теплообменника котла в систему горячего водоснабжения или воспользуется нагревом в контуре бака.

Экономический эффект даже от включения в схему теплоснабжения аккумулятора тепла позволяет, как уже говорилось, до 50% снизить затраты на топливо в отопительный сезон, а если учитывать то, что цена на энергоносители постоянно растет, то такое вложение средств становится не просто выгодным, а уже обязательным для новостроек.

Смотрите видео, в котором пользователь очень подробно разъясняет схему устройства твердотопливного котла вкупе с теплоаккумулятором:

Система отопления с теплоаккумулятором | Идеи домашнего мастера

Post Views: 3 004

Система отопления с теплоаккумуляторм делает проживание в доме намного комфортнее. Как правило, теплоаккумулятор устанавливается с твердотопливным котлом и позволяет в разы увеличить объем теплоносителя в системе. Большая масса воды, нагретой в буферной емкости во время топки, будет отдавать тепло после истечения срока действия котла еще в течение нескольких часов.

При небольшом объеме теплоносителя  в системе отопления, спустя еще несколько часов после завершения топки котла, вода остается теплой или даже горячей, а потом наступает время, когда радиаторы становятся холодными, и тепловой комфорт в доме оставляет желать лучшего. Это значит, что для поддержания стабильной температуры в доме, особенно в холодные дни, приходится непрерывно поддерживать в котле горение дров или угля.

Идеальным решением данной проблемы является включение между котлом и отопительной системой буферной емкости. Это может быть обычный резервуар воды с емкостью, например 1000 л, имеющий четыре патрубка. Два патрубка служат для подсоединения твердотопливного котла, а два других – для отвода тепла в систему отопления.

Что же мешает повсеместно использовать теплоаккумуляторы? Одна из причин – это их высокая стоимость, превышающая иногда затраты на приобретение твердотопливного котла в несколько раз. Но и из этой ситуации есть выход – сделать емкость своими руками.

Простую и эффективно работающую конструкцию можно собрать из двух стальных бочек. Затраты практически нулевые, если не принимать во внимание расходы на сварочные электроды. Что касается приобретения бочек, то здесь каждый решает проблему индивидуально.

У бочек срезают верхние крышки и сваривают их в единую емкость. Затем остается приварить патрубки, установить емкость в систему отопления (как показано на фотографии) и теплоизолировать.

Котел запускается на полную мощность и через некоторое время, в зависимости от мощности котла, весь объем воды нагревается до 80-90 градусов.  После прекращения работы котла подача тепла в систему отопления осуществляется из буферной емкости в течение нескольких часов или дней, в зависимости от объема воды и погоды.

Наличие автоматического термостата на выходе буферной емкости позволяет дозировать подачу тепла и поддерживать постоянную температуру в доме. Такая система по своей эффективности не уступает газовым и электрическим системам отопления.

• эффективное сгорание топлива — благодаря работе котла в режиме номинальной мощности
• увеличение времени между загрузками топлива – загрузка выполняется два, а в лучшем случае, один раз в день
• сбалансированная температура в доме — тепло из буферной емкости высвобождается постепенно в течение дня.

Также следует отметить, что наличие теплоаккумулирующей емкости позволяет дополнительно:

• установить бойлер для получения горячей воды
• подключить коллектор солнечной системы топления – дополнительная экономия топлива
• сделать подогрев воды от электрокотла  в часы при низком тарифе на электричество.

В некоторых случаях в системе отопления без теплоаккумулятора просто не обойтись, например, при наличии теплого водяного пола.

Post Views:
3 004
