Как применяется ручной насос для опрессовки системы отопления?

Для любой системы отопления после ее установки либо сложного ремонта, необходима про проверка работоспособности. Для выполнения данных задач применяется специальный электрический или ручной насос для опрессовки системы отопления, который служит для испытания систем обогрева под давлением. На герметичность могут быть проверены трубы, разнообразные механизмы и водозаборные емкости. В качестве рабочей жидкости может быть использована вода, антифриз либо гидравлическое масло.

Содержание

1. Область использования опрессовщиков труб
2. Виды опрессовочных насосов
3. Конструкция ручного агрегата
4. Принцип работы ручного устройства
5. Рекомендации по эксплуатации

Область использования опрессовщиков труб

Опрессовочный насос или опресовщик труб является инструментом, предназначенным для испытания системы отопления на герметичность, используя для этого высокое давление. Аппарат для опрессовки системы отопления используются для того, чтобы испытать герметичность и давление в трубах водопроводов, канализации и систем отопления.

Работы, которые выполняют опрессовщики систем отопления:

• опрессовка труб;
• определение утечки;
• профилактика систем отопления;
• сдача в эксплуатацию трубопровода.

Мероприятия по проверке труб отопительных систем производят в следующих случаях:

1. После окончания работ по установке и сдаче его в работу.
2. При замене стояков, труб и других узлов отопительной системы.
3. Во время подготовки к отопительному сезону либо при обязательной периодической проверке.
4. Во время обнаружения сильной деформации или критической коррозии труб и узлов.

Гидропресс для опрессовки труб может применяться как для личного использования, так и для проведения монтажно-ремонтных работ специалистами. Весит достаточно немного, в среднем около 7 кг.

Виды опрессовочных насосов

Все насосы для опрессовки трубопроводов, на сегодняшний день представленные на рынке делятся на три вида:

1. Опрессовщик труб ручной – используется на частях трубопровода, не имеющих источников электропитания или водоснабжения. Наиболее часто применяются для непостоянных работ. В процессе использования ручных типов опрессовщиков, давление которое они могут создавать, ограничивается уровнем в 500 атмосфер. Кроме традиционно используемой воды, в качестве рабочей среды можно заливать гидравлическое масло и антифриз. В продаже так же есть ручные опрессовщики достаточно компактных размеров, основным назначением которых является быстрое определение уровня давления в системе и проверке герметичности узлов и элементов водопроводных, сантехнических систем, а кроме этого и в охладительных и масляных установках.
2. Электрические опрессовщики – подойдут при проведении строительных работ, требуется доступ к электро- и водоснабжению. Способны довольно точно и быстро определить герметичность труб под давлением. Оборудование обладает достаточно прочным корпусом и удобной ручкой предназначенной для транспортировки. Одними из обязательных деталей устройства электрических моделей являются электропривод и выключатель с сигнальной лампой. Кроме удобства при выполнении работ такие устройства способны выдерживать предельно возможный уровень давления, создаваемый насосом.
3. Опресовщики гидравлические бывают как электрические, так и ручные. Их принцип работы заключается на использовании воды, которую заливают в отопительную систему. После чего в ней начинают нагнетать давление. В качестве примера можно привести модель MGF Compact-60 904300. Главные детали устройства изготавливаются из латуни и нержавеющей стали. Второй клапан насоса позволяет упростить задачу эксплуатации. Максимально создаваемое давление — 60 бар.

Исходя из принципа работы, данное оборудование делится на следующие виды:

• поршневое;
• пластинчато-роторное;
• мембранное.

Большая часть моделей опрессовщиков в своей работе используют самовсасывающий принцип действия. Другими словами во время рабочего процесса они всасывают жидкость. В том случае когда наблюдается у насоса недостаточное количество жидкости у насоса, то для того чтобы справиться с данной задачей, необходимо поместить конец засасывающего шланга закачиваемой жидкости. Есть также отдельные модели насосов для пресса, оборудованные специальным баком, что значительно упрощает процедуру и делает ее намного удобней.

Конструкция ручного агрегата

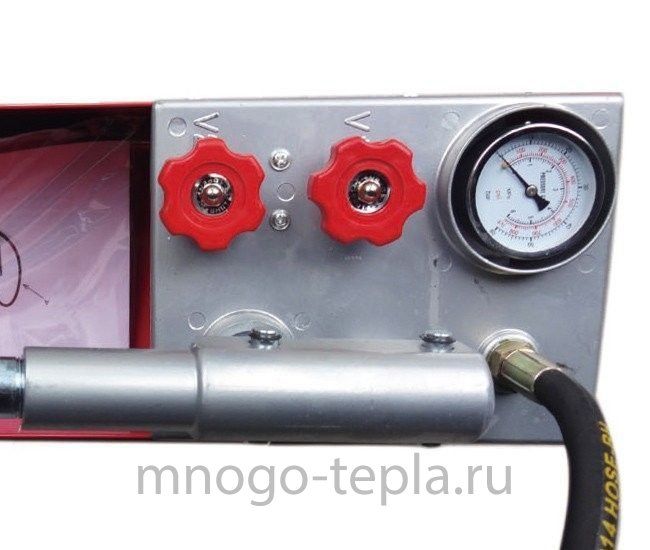

Стандартный ручной пресс для опрессовки системы водоснабжения и отопления состоит из:

1. Напорной части 1 оснащенной ручкой 5, которая установлена на крышке 6 бака 2.
2. На выходе нагнетательного узла присоединяется шланг 3, который при помощи специального штуцера подсоединяется к испытуемому трубопроводу.
3. Плунжерный насос 1 по сути является основным узлом устройства и включает в свою конструкцию цилиндрическую головку 4, распределительный штуцер 15, внутренние клапаны, два вентиля 7 и 8.
4. Кран 7 служит для открытия и закрытия отверстия слива жидкости, вентиль 8 необходим для отключения агрегата после того как в систему нагнетено необходимое давление.
5. Цилиндрическая головка 4 и всасывающий патрубок 10 с размещенным на конце фильтром , который зафиксирован гайкой 11 служат для проведения в проверяемую систему воды.
6. Для того чтобы сделать работу более удобной боковую сторону бака оснащают крюком для крепления ручки, которую также используют для переноски агрегата.
7. Для мониторинга давления устройство оборудуется встроенным манометром 9 с стрелочным индикатором.

Принцип работы ручного устройства

Проверять систему отопления на герметичность можно с помощью закачки в магистраль воздуха либо жидкой рабочей среды. Для закачки воздуха применяются компрессоры для опрессовки трубопроводов. Главным минусом такого способа является то, что выявить протечку в трубах обжима очень сложно, при этом трубопровод позволяет легко подключать испытательное оборудование с применением разнообразных жидкостей.

Во время гидравлических испытаний систем отопления в магистрали, опрессуемой при помощи ручного насоса, система работает в течение нескольких  часов под высоким давлением.

Ручной опрессовочный насос достаточно просто устроен, его конструкция представляет собой герметичный резервуар для воды с плунжерным поршнем, который нагнетает давление при помощи прочного рычага, который соединен с плунжером шарниром.

Главным плюсом плунжерных насосов является возможность получения довольно высокого давления благодаря применению в роли толкающего поршня прочного и износостойкого металлического цилиндра, который не поддается деформации.  Внутреннюю поверхность рабочего цилиндра, по которой движется цилиндрический поршень, изготавливают с высокой точностью изготовления, что дает возможность уменьшить рабочие зазоры и размеры уплотнительных колец, что естественно позволяет увеличить напор ручного насоса.

Чтобы контролировать работу, устройство оснащается манометром, после того как жидкость накачана с необходимым давлением, рабочая камера перекрывается от общей системы с помощью отсечного крана.

Ручные опрессовщики используются для проверки небольших контуров, довольно часто их применяют на дачах либо в загородных домах. Одним из отличий от электрических устройств является их небольшая цена и медленная работа.

Как правило, обычный напор в отопительной системе варьируется в диапазоне 1-1,5 бара, стандартный ручной  опрессовщик может накачать жидкость до 60 бар., чего вполне хватает для большей части гидравлических испытаний.

Рекомендации по эксплуатации

1. Все опрессовщики применяются при окружающей температуре воздуха от +5 оС до +40оС.
2. Перед перемещением опресовочного насоса, работающего от электричества, его необходимо отключить от сети.
3. Рекомендуются применять шланги и соединительные детали, рекомендованные производителем, это указывается в инструкции к устройству.
4. Для предотвращения возникновения коррозии деталей опресовщика, необходимо после того как он будет освобожден от воды, в бак залить немного машинного масла, после чего пару раз прокачать насос – в следующий раз опресовка отопительной системы будет проводиться в очищенных от коррозии и влаги внутренних частях. Масло после завершения процедуры можно слить, и в будущем использовать не один раз для очистки опресовщика.

Во время работы с гидравлическим ручным опресовщиком необходимо соблюдать следующий порядок и правила:

1. Из напорных узлов опрессовщика требуется удалить воздух. Для этого необходимо заполнить бак 2 рабочей жидкостью до указанной отметки, после чего открыть запорный вентиль 8, далее нужно несколько раз прокачать воду, пока она не выйдет из напорного шланга 3.
2. После подключить напорный шланг 3 к испытуемому трубопроводу. Для подключения используется переходной штуцер или ниппель, как правило, устройство ими укомплектовывается при производстве, но их также можно приобрести отдельно.
3. Закачать жидкость. При помощи прокладок в магистрали перекрывают все отверстия и накачивают воду, пока не будет достигнуто необходимое давление, после чего поворачивается запорный вентиль 8, пока не окончатся испытания. Как правила проверка проходит в течение нескольких часов, но некоторые специалисты оставляют работать насос во время опрессовки на целые сутки, негерметичность системы демонстрирует падение давления.
4. Отсоединение опрессовочного насоса от трубопровода. Для этого необходимо открыть сливной вентиль 7 и подождать пока вода перетечет обратно в бак, после того как процесс завершен сливной вентиль перекрывают чтобы избежать попадания грязи в насос. Напорный шланг отсоединяется от входной трубы магистрали, опускается в бак, после чего необходимо освободить нагнетательные узлы от жидкости открыванием вентиля 8.

Во время выбора опрессовщика нужно учитывать, насколько часто будут проводиться с его помощью, испытания и какой объем испытываемых систем. Таким образом, для бытового применения лучше выбрать агрегат с ручным приводом, а для более частых испытаний рекомендуется выбирать насос, работающий от электричества.

Опрессовка отопительных систем довольно важная процедура, с помощью которой можно еще на ранней стадии определить потенциально слабые места в системе, из-за которых потом может возникнуть аварийная ситуация. Использование для подобных испытаний насосов позволяет быстро определить слабые места и заранее позаботится об их укреплении, чем возможно предотвратит аварию в последствие.

Ручной насос для опрессовки системы отопления

Опрессовка представляет собой комплекс мероприятий. состоящих из испытаний и последующей проверки, призванной выявить нарушение герметичности различных трубопроводов, систем, емкостей и механизмов, что достигается за счет создания высокого давления в момент накачивания их жидкостью.

Если опрессовке подвергаются трубы, то ее суть сводится к созданию повышенного давления на заранее выбранном участке трубопровода в целях подтверждения отсутствия утечек, мест, пораженных коррозией, и иных участков, которые могут отразиться на эффективной работе всей системы отопления. Во время выполнения опрессовки воду в трубопровод закачивают при помощи специального оборудования — опрессовочного насоса.

Задуматься о проведении опрессовки следует уже после того, как будут завершены работы по монтажу систем отопления, газоснабжения или иных магистральных и трубопроводных сетей. Это процедура проводится по достаточно простой схеме. однако для получения качественного результата необходимо использовать насосное оборудование, обладающее необходимыми характеристиками, и делать все предельно аккуратно.

Закончив работы по сборке системы, в нее начинают подавать жидкость, стараясь не оставлять незаполненных участков. После этого выполняется подключение опрессовочного оборудования, в задачи которого входит обеспечение «пресса» — создание в системе избыточного давления, значение которого должно превышать рабочий показатель в 2-3 раза.

Решают подобную задачу механические модели опрессовщиков при помощи специальных приспособлений, именуемых ограничителями, задачей которых является предотвращение перекачивания давления в системе. Когда в системе будет создано необходимое давление, дальнейшие действия сводятся к наблюдению за показаниями манометра. при отсутствии изменений можно сделать вывод о том, что ни на одном участке нет утечек, конструкция системы является полностью герметичной и может быть использована для эксплуатации. В случае же уменьшение давления необходимо насторожиться: в этом случае проблема устраняется путем выявления места утечки, ее ликвидации, после чего испытания необходимо провести еще раз.

Виды насосов для опрессовки

Все представленные на сегодняшний день на рынке насосы для пресса трубопроводов могут быть классифицированы на два типа:

• с ручным приводом;
• с электрическим приводом.

В зависимости от принципа действия это оборудование бывает следующих типов:

Ручные насосы

Из достоинств, которыми обладают механические модели опрессовочного оборудования, следует выделить невысокую цену, а также отсутствие проблем в эксплуатации и транспортировке. Насосы ручные опрессовочные поставляются со всеми необходимыми для проведения процедуры элементами, стандартный набор которых включает бак, шланги и манометр. В то же время следует учитывать их невысокую производительность. из-за чего специалисту приходится прилагать значительные усилия для качественного выполнения этой процедуры с помощью ручных насосов.

Электрические насосы

Несмотря на то что электрические модели опрессовочного оборудования отличаются чрезмерной громоздкостью, главным их достоинствам следует назвать высокую мобильность. С их помощью можно легко создать необходимую нагрузку на объект, подвергаемый опрессовке. В то же время с ними возникают сложности при транспортировке, а также эксплуатация приводит к увеличению расхода электроэнергии.

Основные характеристики опрессовщиков

В большинстве предлагаемых моделей опрессовочного насосного оборудования используется самовсасывающий принцип работы. Иными словами, в процессе эксплуатации они могут всасывать жидкость. Если наблюдается недостаточное количество жидкости у насоса, то для решения этой проблемы достаточно поместить конец засасывающего шланга закачиваемой жидкости. Встречаются отдельные модели насосов для пресса, оснащенные специальным баком, что делает более удобной и легкой процедуру опрессовки.

В процессе эксплуатации ручных моделей насосов для опрессовки систем отопления создаваемое давление ограничено уровнем в 500 атмосфер. Помимо традиционной рабочей среды, представленной водой, допускается использовать антифриз и гидравлическое масло. В продаже доступны ручные опрессовщики миниатюрные размеров, основное предназначение которых заключается в оперативном определении уровня давления в системе и герметичности отдельных ее элементов в сантехнических, водопроводных системах, а также масляных или охладительных установках .

При помощи ручных моделей насосов для опрессовки часто проводятся гидравлические испытания с машинами, механизмами, трубопроводами и котлами. Сама процедура по выявлению признаков нарушения герметичности состоит из нескольких этапов:

• Вначале на испытуемый объект подают воду или иную жидкость при помощи обычного насоса;
• Далее в работу включается опрессовщик, создающий в системе высокое давление;
• После этого наблюдают за показаниями манометра либо визуально следят за уровнем давления.

Обязательными элементами конструкции электрических моделей насосных опрессовщиков являются электропривод и выключатель с сигнальной лампой. Помимо большого удобства в работе подобные устройства позволяют выдерживать предельно возможный уровень давления, который способен создать насос.

Как выбрать опрессовочный насос?

Оборудование для опрессовки сегодня востребовано не только в нашей стране, поэтому на рынке можно встретить модели разных марок. Чтобы не ошибиться с выбором предпочтительного варианта насоса, нужно учитывать следующие параметры:

• Емкость системы, которая подвергается опрессовке;
• Частота выполнения опрессовки.

Хотя ручные модели и являются менее прихотливыми, имеют упрощенную конструкцию, меньший вес и более низкую цену, все же на создание с их помощью необходимого уровня давления затрачивается больше времени в отличие от насосов, оснащенных электроприводом. По этой причине невыполнимой представляется задача опрессовки с использованием ручных насосов, если в качестве объекта, к примеру, выступает десятиэтажный дом. Эта процедура может проводиться несколько дней, однако, не добившись результата, все равно будет принято решение об установке электрического оборудования.

Каждый опрессовщик имеет различную продолжительность работы и показывает разную точность результатов, что определяется мощностью конкретной модели. Если для проведения процедуры будет использоваться насос, обладающий небольшой мощностью, то на проведение испытания потребуется больше времени, так как придется подождать, пока система будет заполнена водой. В случае наличия утечки он сможет обеспечить не совсем точные результаты испытаний.

По этой причине выбор опрессовочного оборудования должен производиться с учетом размеров системы трубопровода, которую следует планируется подвергать опрессовке. Если процедуру необходимо провести для системы частного дома, то можно ограничиться нагнетателем, возможности которого позволяют прокачивать сквозь себя 2-3 литра в минуту. Если же подобные испытания необходимо провести для теплотрасс, то в качестве опрессовочного оборудования должны применяться циркуляционные насосы, способные обеспечить движение жидкости в системе.

Сферы использования насосов для опрессовки

В большинстве случаев к опрессовочным насосным установкам прибегают в ситуациях, когда возникает необходимость убедиться в целостности отдельных участков или всей сети отопительной, водоснабжающей или сантехнической системы зданий.

Наиболее распространенными случаями использования подобного оборудования являются:

• Сдача в эксплуатацию любой из выше приведённых систем. В структуре системы монтаж полипропиленовых участков выполняется при помощи низкотемпературной пайки, звеньев из полиэтилена и металлопластика – фитингов, а для крепления стальных элементов применяется резьба и сварка. Каждое из этих соединений может стать в процессе эксплуатации местом, где возникает утечка.
• Чтобы обнаружить участки, имеющие более высокие шансы для возникновения протечки, используют опрессовочный насос, посредством которого в испытуемой системе создается гидравлическое давление. уровень которого должен быть больше максимального рабочего для конкретного объекта. При наличии у труб способности справляться с давлением, уровень которого в 3 раза превосходит их обычный рабочий, на протяжении нескольких часов можно говорить о том, что они будут в состоянии демонстрировать нормальную работу и в обычном режиме достаточно долго.
• После проведения ремонтных работ. После очередной установки новых элементов трубопровода, например, стояков, труб обязательно перед началом эксплуатации должна быть проведена процедура проверки их в условиях повышенного давления.
• Периодическая опрессовка всех указанных систем. Целью проведения этой процедуры является оперативное выявление потенциальных проблем, включая и степени износа стальных труб, обладающих низкой устойчивостью к коррозии.

Заключение

Опрессовка отопительных систем является важной процедурой, которая позволяет еще на раннем этапе определить потенциально опасные участки, способные в будущем привести к возникновению аварийных ситуаций. Используемые для проведения подобных испытаний насосы позволяют

оперативно выявить слабые места и предпринять меры по увеличению прочности конкретных участков трубопровода.

Однако, чтобы конечный результат опрессовки был максимально точным, необходимо грамотно подойти к выбору опрессовочного оборудования. Только при условии, что возможности используемого насосного оборудования будут сопоставимы с объемом испытуемой системы, можно рассчитывать, что результаты проведения этой процедуры окажутся достоверными.
