Накопительный бак для котла отопления: Буферная емкость для отопления: гидроаккумулятор своими руками

Содержание

Для чего нужен аккумулирующий бак в системе отопления

Виды исполнения аккумулирующих ёмкостей

  1.  Без контура косвенного нагрева – полые емкости внутри.
  2.  С одним контуром косвенного нагрева – теплообменник в виде змеевика из черного металла или нержавеющей стали.
  3.  С двумя контурами косвенного нагрева – два теплообменника в виде змеевиков из черного металла или нержавеющей стали.

4. С внутренним бойлером в качестве теплообменника. Возможно сочетание бойлера и змеевика.



Производители предлагают полный перечень модификаций теплоаккумулирующих емкостей по наличию и видам внутренних теплообменников.

Применение аккумулирующих баков в различных системах отопления

Тепловые аккумуляторы могут быть установлены в системе с различными источниками тепла, в т.ч. их комбинациями

Принцип, по которому работает накопительная ёмкость – накапливая излишки тепла, поступающие от котла, со временем отдавать их для обогрева помещения.

В различных системах отопления этот принцип реализовывается по-разному.

С твердотопливным котлом

Чаще всего, накопительные емкости устанавливают в системе с твердотопливными котлами не длительного горения. В этом случае, кратковременный избыток тепла при быстром, порядка 2-6 часов, сгорании топлива, накопленный в аккумулирующей емкости можно использовать по окончанию сжигания топлива еще на протяжении 3-4 часов, в зависимости от объема бака.

С тепловым насосом

Здесь аккумулирующий бак является обязательным элементом, т.к. обеспечивает теплосъём тепла, получаемого тепловым насосом. Раздача тепла от теплового насоса в систему отопления идет через аккумулирующий бак.

С электрическим котлом

Применение накопительной емкости позволяет собирать тепловую энергию в период низких ночных тарифов на электроэнергию (с понижающим коэффициентом 0,5) и использовать ее для отопления в нужное время.

Существуют аккумулирующие баки, оборудованные ТЕН с регулятором температуры. Они выполняют функции электрокотла.

С солнечными коллекторами

Установив теплоаккумулирующий бак в системе с солнечным коллектором, вы собираете тепло в период активного солнца днем и используете тепло в темное время суток. Наибольшую эффективность такая система имеет в осенние и весенние периоды, когда еще требуется обогрев и достаточно солнечной активности для полноценного нагрева теплоносителя в накопительной емкости.

Установка аккумулирующего бака с газовым котлом

В системах с газовыми котлами тепловые аккумуляторы дают возможность быстрого использования большого количества тепла или горячей воды.

Дополнительные функции аккумулирующих баков

  • Аккумулирующие емкости, также, обеспечивают горячее теплоснабжение, подобно общеизвестным бойлерам.
  • Кроме основной своей функции по перераспределению тепла во времени, теплоаккумулирующий бак, отбирая временные излишки тепла, выполняет функцию защиты котла и всей системы отопления от перегрева, который может привести к аварии и разрушению системы.
  • Перераспределение тепла во времени приводит к увеличению КПД всей системы отопления. В результате это дает экономию топлива и денежных средств. При этом, уменьшается объём физического труда, необходимого для обслуживания котла, экономится время человека.
  • За счет малого контура с твердотопливным котлом, сокращается время разогрева котла до рабочей температуры. Таким образом, неизбежный конденсат, образующийся на внутренней поверхности котла при перепаде температуры взаимодействует с металлическими элементами системы отопления меньшее количество времени, а это значит, что процесс коррозии металла сокращается. Это приводит к тому, что ресурс котла увеличивается. По нашему опыту, срок службы котла продлевается в полтора раза.
  • Установка аккумулирующего бака позволяет скомбинировать различные виды тепловых агрегатов (см. схему) и за счет попеременного их использования можно достигать экономии на энергоносителях до 50 - 60 процентов. Например, установка электрического котла (при наличии двухтарифного счетчика электроэнергии) с аккумулирующим баком позволяет нагревать теплоноситель в баке в ночное время, когда действует понижающий тарифный коэффициент 0,5.
    А обогрев производится в дневное время, не потребляя дорогую электроэнергию. При обогреве дома площадью 200 кв. м на протяжении одного сезона будет достигнута экономия на стоимости электричества в размере не менее 24 000 грн. (по тарифам, действующим с 01.09.2016 года).

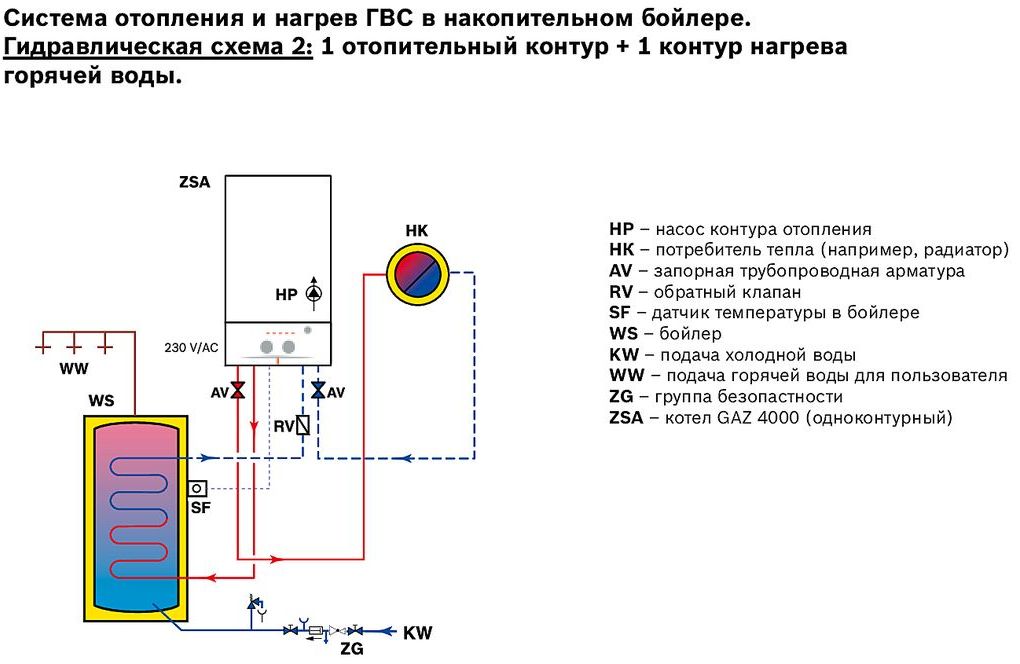

  • Двухконтурные аккумулирующие баки, также, являются важным элементом системы отопления теплыми полами, обеспечивая постоянную температуру в системе теплого пола +35-40 градусов в течение длительного времени.

Как выбирать аккумулирующий бак

Объем баков может быть от 350 до 10000 литров. При подборе необходимого размера бака, например, к твердотопливному котлу, нужно гарантировано обеспечить вмещение всего количества теплоты, которое будет произведено при сгорании разовой загрузки камеры твердотопливного котла. Такой расчет производят инженеры теплотехники нашей компании, применяя достаточно сложные формулы.

Для упрощенной ориентировочной оценки можно оттолкнуться от расчета не менее 50 л объема на каждый кВт мощности котла и прибавить 10% объема.

Упрощенный пример расчета объема, емкости
Отапливаемая площадь, кв.м 80 100 140 200 250
Мощность котла, кВт 8 10 14 20 25
Расход дров, кг/ч 4 7 11 15 22
Объем аккумулирующего бака, л 440 550 770 1100 1370

С пониманием перечисленных аргументов, вам будет проще принять решение об установке аккумулирующего бака. Чтобы получить дополнительную консультацию по вопросу установки аккумулирующего бака оставьте заявку на нашем сайте.

как подобрать накопительный бак для твердотопливного котла, расчет буферной емкости, установка в водяную систему

Содержание:

Владельцы частных домовладений стремятся сделать систему обогрева своего жилища наиболее экономически выгодной.

Сейчас существует множество новейших технологий, направленных на энергосбережение, в том числе и для отопления частных домов. Но даже при установке более современного оборудования, в большинстве случаев не получается добиться желаемого эффекта.

Это понятно в случаях, если речь идёт о возведении домов в те времена, когда вопроса о рачительном энергопотреблении ещё не стояло. Но почему такая же картина наблюдается и в домах, которые построены совсем недавно, с учётом всех необходимых требований?


Существуют определённые недостатки, разобравшись с которыми, можно понять, почему отопительная система несовершенна. С успехом решает данную проблему установка теплоаккумулятора в систему отопления.

Новый акцент в энергоэффективности

Как бы не была высоко эффективно устроена современная система отопления в частном доме, хочется задействовать все её ресурсы и возможности. Пожелание касается одновременного использования одного источника энергии для обогрева дома и обеспечения горячим водоснабжением.

Это новый подход к показателю, характеризующему энергоэффективность. То есть речь идёт не столько об экономии самого топлива, как о том, чтобы получить от него максимум выгоды.


Добиться результата в этом направлении позволяет такой прибор, как термоаккумулятор для твердотопливных котлов. Кажется нереальным, но с его помощью можно быстро снизить ровно наполовину расход топлива во время отопительного сезона, и одновременно полученную энергию направить на осуществление другой функции — обеспечения горячей водой.

Как работает система на твёрдом топливе с накопительным баком

Наибольшая экономия ресурсов будет достигнута, когда подключают теплоаккумулятор для котлов отопления, работающих на твердом топливе.

Принцип устройства такой системы можно разделить на два этапа:

  • тепло от сжигания топлива поступает через теплообменник на радиаторы отопления, которые, в свою очередь, отдают тепло окружающей среде;
  • после остывания, вода из радиаторов устремляется вниз и вновь поступает в теплообменник котла для последующего прогрева.

И далее всё повторяется по кругу. Такая схема имеет два существенных отрицательных момента, которые влияют на потерю тепла:

  • вода в качестве теплоносителя направляется от котла к радиаторам напрямую и быстро остывает;
  • недостаточный объём воды-теплоносителя в отопительной системе не даёт выдерживать постоянную температуру, поэтому её приходится регулярно подогревать в контуре котла.

Это крайне расточительно. Особенно, если это относится к твёрдому топливу. По сути, происходит следующее. В котел закладывается топливо, которое сначала горит довольно интенсивно. Поэтому помещение прогревается очень быстро. Однако когда топливо гореть перестаёт, температура воды в радиаторах сразу понижается, и в доме сразу становится холодно. Для того, чтобы постоянно поддерживать комфортный температурный режим в помещении, нужно подкладывать в котёл всё новые партии топлива.

Отличие от стандартной схемы отопления

Система, снабжённая теплоаккумулятором для водяного отопления, работает совершенно по другому принципу. Устройство не сложное, монтируется достаточно быстро. Его установка решит сразу несколько важных задач по жизнеобеспечению домовладения.

Для того, чтобы система заработала по-другому, требуется установить накопительный бак для котла с многослойной эффективной теплоизоляцией между котлом и трубопроводами, по которым вода устремляется к радиаторам.

Внутри бака имеются различные теплообменники для горячего водоснабжения и системы отопления. Нагретая с помощью котла вода внутри аккумулятора останется долгое время горячей. Она будет постепенно распределяться сразу по двум каналам: водоснабжения и отопления.


Нужно правильно рассчитать ёмкость для теплоносителя внутри бака. В него должно помещаться большее количество воды, чем в систему отопления.

На примере ёмкости бака в 350 литров можно представить экономию топлива. Аккумулятор, который обеспечивает потребности в тепле и горячей воде одного стандартного домовладения, может иметь:

  • объём от 350 до 3500 литров;
  • диаметр от 0,7 м. До 1,8 м.;
  • высоту от 1,8 м до 5,6 м.

В аккумуляторе устанавливают теплообменники для горячего водоснабжения и отопительной системы. Особого внимания требуют приборы системы безопасности:

  • манометр;
  • клапанная группа;
  • патрубки для выхода воздуха,

Кроме того, аккумулятор снабжён приборами для контроля температурного режима и давления. Все это позволяет ему регулировать важные процессы, связанные с обеспечением горячей водой и обогревом помещения.

Как подобрать теплоаккумулятор для твердотопливного котла

Стоимость аккумуляторов зависит от материала, из которого изготовлен бак, его объёма, наличия дополнительного оборудования, а так же фирмы-изготовителя.

В качестве материала для стенок аккумулятора могут быть использованы нержавейка или чёрная сталь. Естественно, в первом случае срок его эксплуатации будет гораздо выше.

Перед тем, как приобретать аккумулятор, нужно выполнить расчет буферной ёмкости твердотопливного котла и всей системы отопления, в том числе и диаметров патрубков.


Такие расчёты должен делать специалист, в крайнем случае, это можно выполнить самостоятельно.

Как подобрать теплоаккумулятор для твердотопливного котла, и что нужно учитывать в данном случае? В первую очередь, такой фактор, что мощность котла и самой установки должна быть ориентирована на работу в условиях наиболее низкого температурного режима в данном регионе. Это нужно для того, чтобы система работала не в напряжённом ритме, не «выкладывалась» на полную мощность, а с определённым запасом энергоэффективности. В таком случае она прослужит длительный срок, её работа будет стабильной.

Функции, которые берёт на себя электроника в котлах отопления

Общество уже привыкло к тому, что в современном мире большинство процессов, которые касаются обеспечения жизнедеятельности, управляются с помощью электроники. То же самое относится и к системам горячего водоснабжения и отопления в доме.

Для чего нужна электроника в данном случае? Например, чтобы постоянно поддерживать нужную температуру воздуха в помещении. Этого можно добиться, если теплоноситель всегда будет горячим. Умная электронная система, которая встроена в теплоаккумулятор, контролирует уровень температуры воды. В случае необходимости включается циркуляционный насос для подачи воды-теплоносителя в отопительную систему. Электроника вовремя откроет заслонки для нагрева. Если возникнет необходимость, перекроет клапаны трубопроводов, чтобы теплоноситель устремился в радиаторы напрямую от котла.


Возможности системы позволяют переправить горячую воду от котла в трубопровод горячего водоснабжения.

Более того, электросистема поможет контролировать работу котла, работающего на твёрдом топливе. В аккумуляторе может быть установлен дополнительный патрубок для подключения солнечного коллектора. А это ещё одна существенная экономия энергоресурсов. Правда, стоимость такого прибора будет выше.

Распределит энергопотребление и сэкономит топливо

Выгоды от подключения теплоаккумулятора очевидны. В результате, котёл нужно растапливать гораздо реже, чем при обычной системе. А это экономия не только топлива, но также времени и физических сил.

Если речь идёт об отопительном приборе, который работает от электричества, то и здесь теплообменник с умной электроникой поможет сэкономить. Он распределит энергопотребление равномерно и целесообразно.

Ещё одно немаловажное преимущество: так как отопительная система с теплоаккумулятором будет работать стабильно, исключая резкие перепады температуры, срок эксплуатации всего оборудования значительно продлится.

Вложение средств в организацию такой системы экономии энергоресурсов оправдает себя уже в первый отопительный сезон.


Теплоаккумулятор своими руками – как сделать буферную емкость

Зачастую домовладельцы не в состоянии купить современное отопительное оборудование, поэтому ищут альтернативные решения. Взять хотя бы буферную емкость (иначе – тепловой аккумулятор), незаменимую вещь для систем отопления с твердотопливным котлом. Накопительный бак объемом 500 л стоит примерно 600—700 у. е., цена тысячелитровой бочки достигает 1000 у. е. Если же сделать теплоаккумулятор своими руками, а потом установить резервуар в котельной самостоятельно, удастся сэкономить половину указанной суммы. Наша задача – рассказать о способах изготовления.

Где применяется аккумулятор тепла и как он устроен

Накопитель тепловой энергии — это не что иное, как утепленный железный бак с патрубками для подключения магистралей водяного отопления. Буферная емкость выполняет 2 функции: накапливает избытки теплоты и обогревает дом в периоды, когда котел бездействует. Теплоаккумулятор замещает отопительный агрегат в 2 случаях:

  1. При обогреве жилища печью с водяным контуром либо котлом, сжигающим твердое топливо. Накопительная емкость работает для отопления ночью, после прогорания дров или угля. Благодаря этому домовладелец спокойно отдыхает, а не бегает в котельную. Это комфортно.
  2. Когда источником тепла служит электрокотел, а учет потребления электричества ведется многотарифным счетчиком. Энергия по ночному тарифу обходится вдвое дешевле, поэтому днем работу системы отопления полностью обеспечивает тепловой аккумулятор. Это экономично.
Слева на фото – буферный резервуар 400 литров фирмы Drazice, справа – электрокотел Kospel в комплекте с накопителем горячей воды

Важный момент. Бак — аккумулятор горячей воды повышает эффективность твердотопливного котла. Ведь максимальный КПД теплогенератора достигается при интенсивном горении, которое невозможно постоянно поддерживать без буферной емкости, поглощающей излишки теплоты. Чем эффективнее сжигаются дрова, тем меньше их расход. Это касается и газового котла, чей КПД снижается в режимах слабого горения.

Аккумуляторный бак, заполненный теплоносителем, действует по простому принципу. Пока обогревом помещений занимается теплогенератор, вода в емкости нагревается до максимальной температуры 80—90 °С (теплоаккумулятор заряжается). После отключения котла к радиаторам начинает подаваться горячий теплоноситель из накопительного бака, обеспечивающего отопление дома в течение определенного времени (тепловая батарея разряжается). Длительность работы зависит от объема резервуара и температуры воздуха на улице.

Как устроен аккумулятор тепла заводского изготовления

Простейшая аккумулирующая емкость для воды заводского изготовления, показанная на схеме, состоит из таких элементов:

  • основной резервуар цилиндрической формы, сделанный из углеродистой либо нержавеющей стали;
  • теплоизоляционный слой толщиной 50—100 мм в зависимости от применяемого утеплителя;
  • внешняя обшивка – тонкий окрашенный металл или полимерный чехол;
  • присоединительные штуцера, врезанные в основную емкость;
  • погружные гильзы для установки термометра и манометра.

Примечание. Более дорогие модели аккумуляторов тепла для систем отопления дополнительно снабжаются змеевиками для ГВС и подогрева от солнечных коллекторов. Другая полезная опция – встроенный в верхнюю зону бака блок электрических ТЭНов.

Изготовление накопителей тепла в заводских условиях

Если вы всерьез озаботились установкой теплоаккумулятора и решили его сделать своими силами, то для начала стоит ознакомиться с заводской технологией сборки.

Резка на плазменном аппарате заготовок для крышки и дна

Повторить технологический процесс в условиях домашней мастерской нереально, но некоторые приемы вам пригодятся. На предприятии бак–аккумулятор горячей воды делается в виде цилиндра с полусферическим дном и крышкой в таком порядке:

  1. Листовой металл толщиной 3 мм подается на аппарат плазменной резки, где из него получают заготовки торцевых крышек, корпуса, люка и подставки.
  2. На токарном станке изготавливаются основные штуцера диаметром 40 или 50 мм (резьба 1. 5 и 2”) и погружные гильзы для приборов контроля. Там же вытачивается большой фланец для ревизионного люка размером около 20 см. К последнему приваривается патрубок для врезки в корпус.
  3. Заготовка корпуса (так называемая обечайка) в виде листа с отверстиями под штуцеры направляется на вальцы, изгибающие ее под определенным радиусом. Чтобы получить цилиндрическую емкость для воды, остается лишь сварить торцы заготовки встык.
  4. Из металлических плоских кругов гидравлический пресс штампует полусферические крышки.
  5. Следующая операция – сварочные работы. Порядок такой: сначала на прихватках варится корпус, потом к нему прихватываются крышки, затем идет сплошная проварка всех швов. В конце присоединяются штуцеры и ревизионный люк.
  6. Готовый накопительный бак сваривается с подставкой, после чего проходит 2 проверки на проницаемость – воздушную и гидравлическую. Последняя производится давлением 8 Бар, испытание длится 24 часа.
  7. Испытанный резервуар окрашивается и утепляется базальтовым волокном толщиной не менее 50 мм. Сверху емкость обшивается тонколистовой сталью с полимерным цветным покрытием либо закрывается плотным чехлом.
Корпус накопителя выгибается из листа железа на вальцах

Справка. Для утепления бака производители используют разные материалы. К примеру, теплоаккумуляторы «Прометей» российского производства изолированы пенополиуретаном.

Вместо облицовки производители зачастую применяют специальный чехол (можно выбрать цвет)

Большинство заводских аккумуляторов тепла рассчитаны на максимальное давление 6 Бар при температуре теплоносителя в системе отопления 90 °С. Это значение вдвое превышает порог срабатывания предохранительного клапана, устанавливаемого на группу безопасности твердотопливных и газовых котлов (предел — 3 Бар). Детально производственный процесс показан на видео:

Изготавливаем тепловую батарею самостоятельно

Вы решили, что без буферной емкости обойтись не сможете и хотите ее сделать своими руками. Тогда готовьтесь пройти 5 этапов:

  1. Расчет объема теплоаккумулятора.
  2. Выбор подходящей конструкции.
  3. Подбор и заготовка материалов.
  4. Сборка и проверка герметичности.
  5. Монтаж резервуара и подключение к системе водяного отопления.

Совет. Перед тем как посчитать объем бочки, подумайте, сколько места в котельной вы сможете под нее выделить (по площади и высоте). Четко определитесь, как долго водяной теплоаккумулятор должен замещать бездействующий котел, а уж потом приступайте к выполнению первого этапа.

Как рассчитать объем бака

Существует 2 способа расчета вместительности накопительного резервуара:

  • упрощенный, предлагаемый производителями;
  • точный, выполняемый по формуле теплоемкости воды.
Продолжительность обогрева дома тепловым аккумулятором зависит его размера

Суть укрупненного расчета проста: под каждый кВт мощности котельной установки в баке выделяется объем, равный 25 л воды. Пример: если производительность теплогенератора составляет 25 кВт, то минимальная вместительность теплоаккумулятора выйдет 25 х 25 = 625 л или 0.625 м³. Теперь вспомните, сколько места выделено в котельной и подгоняйте полученный объем под реальные размеры помещения.

Справка. Желающие сварить самодельный теплоаккумулятор нередко задаются вопросом, как посчитать объем круглой бочки. Здесь стоит напомнить формулу расчета площади круга: S = ¼πD². Подставьте в нее диаметр цилиндрического резервуара (D), а полученный результат умножьте на высоту емкости.

Вы получите более точные размеры теплового аккумулятора, если воспользуетесь вторым способом. Ведь упрощенное вычисление не покажет, на сколько времени хватит рассчитанного количества теплоносителя при самых неблагоприятных погодных условиях. Предлагаемая методика как раз и пляшет от показателей, которые нужны вам и основывается на формуле:

m = Q / 1.163 х Δt

Здесь:

  • Q – количество тепла, которое нужно накопить в аккумуляторе, кВт•ч;
  • m – расчетная масса теплоносителя в баке, тонн;
  • Δt – разность температур воды в начале и в конце нагрева;
  • 1. 163 Вт•ч/кг•°С — это справочная теплоемкость воды.

Дальше поясним на примере. Возьмем стандартный дом 100 м² со средним теплопотреблением 10 кВт, где котел должен простаивать 10 часов в сутки. Тогда в бочке необходимо аккумулировать 10 х 10 = 100 кВт•ч энергии. Начальная температура воды в отопительной сети – 20 °С, нагрев происходит до 90 °С. Считаем массу теплоносителя:

m = 100 / 1.163 х (90 — 20) = 1.22 тонны, что приблизительно равно 1.25м³.

Обратите внимание, что тепловая нагрузка 10 кВт взята приблизительно, в утепленном здании площадью 100 м² теплопотери будут меньше. Момент второй: столько тепла необходимо в наиболее холодные дни, каковых бывает 5 на всю зиму. То есть, теплоаккумулятора на 1000 л хватит с большим запасом, а с учетом сезонного перепада температур можно спокойно уложиться в 750 л.

Отсюда вывод: в формулу нужно подставлять среднее теплопотребление за холодный период, равное половине от максимального:

m = 50 / 1.163 х (90 — 20) = 0. 61 тонны или 0.65 м³.

Примечание. Если вы посчитаете объем бочки по среднему расходу теплоты, при крепких морозах его не хватит на расчетный промежуток времени (в нашем примере – 10 часов). Зато сэкономите деньги и место в помещении топочной. Больше информации по ведению расчетов представлено в другой нашей публикации.

О конструкции емкости

Чтобы самостоятельно изготовить аккумулятор тепла, вам придется победить одного коварного врага – давление, оказываемое жидкостью на стенки сосуда. Думаете, почему заводские резервуары сделаны цилиндрическими, а дно с крышкой – полусферическими? Да потому что такая емкость способна противостоять давлению горячей воды без дополнительного усиления.

С другой стороны, мало у кого найдется техническая возможность отформовать металл на вальцах, не говоря уже о вытяжке полукруглых деталей. Предлагаем следующие способы решения вопроса:

  1. Заказать круглый внутренний бак на металлообрабатывающем предприятии, а работы по утеплению и окончательному монтажу провести самостоятельно. Это все равно обойдется дешевле, нежели купить теплоаккумулятор заводской сборки.
  2. Взять готовый цилиндрический бак и на его базе делать буферную емкость. Где брать подобные резервуары, мы подскажем в следующем разделе.
  3. Сварить прямоугольный аккумулятор тепла из листового железа и усилить его стенки.
Чертеж теплоаккумулятора прямоугольной формы объемом 500 л в разрезе

Совет. В закрытой системе отопления с твердотопливным котлом, где избыточное давление может подскочить до 3 Бар и выше, настоятельно рекомендуется применять теплоаккумулятор цилиндрической формы.

В открытой системе отопления с нулевым напором воды можно использовать прямоугольный бак. Но не забывайте о гидростатическом давлении теплоносителя на стенки, к нему прибавьте высоту столба воды от емкости до расширительного бачка, установленного в высшей точке. Вот почему следует усиливать плоские стенки самодельного теплоаккумулятора, как показано на чертеже емкости вместительностью 500 л.

Прямоугольная накопительная емкость, усиленная должным образом, может применяться и в закрытой системе отопления. Но при аварийном скачке давления от перегрева ТТ-котла резервуар даст течь с вероятностью 90%, хотя под слоем утеплителя вы можете не заметить мелкую трещину. Как выпирает не укрепленный металл сосуда при заполнении водой, смотрите на видео:

Справка. Бессмысленно наваривать прямо на стенки жесткости из уголков, швеллеров и другого металлопроката. Практика показывает, что уголки малого сечения сила давления изгибает вместе со стенкой, а большие отрывает по краям.

Делать снаружи мощный каркас – нецелесообразно, слишком большой расход материалов. Компромиссный вариант – внутренние распорки, изображенные на чертеже самодельного теплоаккумулятора.

Чертеж аккумулятора тепла на 500 л – вид сверху (поперечный разрез)

Подбор материалов для резервуара

Вы сильно облегчите себе задачу, если найдете готовый цилиндрический бак, изначально рассчитанный на давление 3–6 Бар. Какие емкости можно использовать:

  • баллоны из-под пропана разной вместительности;
  • списанные технологические резервуары, например, ресиверы от промышленных компрессоров;
  • ресиверы от железнодорожных вагонов;
  • старые железные бойлеры;
  • внутренние баки емкостей для хранения жидкого азота, выполненные из нержавейки.
Из готовых стальных сосудов сделать надежный теплоаккумулятор значительно проще

Примечание. В крайнем случае сгодится стальная труба подходящего диаметра. К ней можно приварить плоские крышки, которые придется усилить внутренними растяжками.

Для сваривания квадратного резервуара возьмите листовой металл толщиной 3 мм, больше не надо. Жесткости сделайте из круглых труб Ø15—20 мм либо профилей 20 х 20 мм. Размер штуцеров выбирайте по диаметру выходных патрубков котла, а для облицовки купите тонкую сталь (0.3—0.5 мм) с порошковой покраской.

Отдельный вопрос – чем утеплить теплоаккумулятор, сваренный своими руками. Лучший вариант – базальтовая вата в рулонах плотностью до 60 кг/м³ и толщиной 60—80 мм. Полимеры типа пенопласта или экструдированного пенополистирола применять не стоит. Причина – мыши, которые любят тепло и осенью могут запросто поселиться под обшивкой вашей накопительной емкости. В отличие от полимерных утеплителей, базальтовое волокно они не грызут.

Не стройте иллюзий по поводу экструдированного пенополистирола, грызуны его тоже едят

Теперь укажем другие варианты готовых сосудов, которые применять для аккумуляторов тепла не рекомендуется:

  1. Импровизированный бак из еврокуба. Подобные пластиковые емкости рассчитаны на максимальную температуру содержимого 70 °С, а нам нужно 90 °С.
  2. Теплоаккумулятор из железной бочки. Противопоказания – тонкий металл и плоские крышки резервуара. Чем усиливать такую бочку, проще взять хорошую стальную трубу.

Сборка прямоугольного теплоаккумулятора

Хотим предупредить сразу: если вы посредственно владеете сваркой, то изготовление бака лучше закажите на стороне по вашим чертежам. Качество и герметичность швов имеет огромное значение, при малейшей неплотности аккумулирующая емкость потечет.

Сначала бак собирается на прихватках, а потом проваривается сплошным швом

Для хорошего сварщика здесь проблем не будет, надо лишь усвоить порядок выполнения операций:

  1. Вырежьте из металла заготовки по размерам и сварите корпус без дна и крышки на прихватках. Для фиксации листов используйте струбцины и угольник.
  2. Прорежьте в боковых стенках отверстия под жесткости. Вставьте внутрь заготовленные трубы и обварите их торцы снаружи.
  3. Прихватите к баку дно с крышкой. Вырежьте в них отверстия и повторите операцию с установкой внутренних растяжек.
  4. Когда все противоположные стенки емкости надежно связаны друг с другом, начинайте сплошную проварку всех швов.
  5. Установите снизу резервуара опоры из отрезков трубы.
  6. Врежьте штуцеры, отступив от дна и крышки на менее 10 см, как показано на ниже на фото.
  7. Приварите к стенкам металлические скобки, которые послужат кронштейнами для крепления теплоизоляционного материала и обшивки.
На фото показана растяжка из широкой полосы, но лучше применить трубу

Совет по монтажу внутренних распорок. Чтобы стенки теплоаккумулятора эффективно сопротивлялись изгибанию и не оборвались по сварке, выпустите концы растяжек наружу на 50 мм. Затем дополнительно приварите к ним ребра жесткости из стального листа или полосы. О внешнем виде не волнуйтесь, торцы труб потом скроются под облицовкой.

Стальные скобки (клипсы) привариваются к корпусу для крепления утеплителя и обшивки

Несколько слов о том, как утеплить теплоаккумулятор. Сначала проверьте его на герметичность, наполнив водой либо смазав все швы керосином. Теплоизоляция выполняется достаточно просто:

  • зачистите и обезжирьте все поверхности, нанесите на них грунтовку и краску с целью защиты от коррозии;
  • оберните бак утеплителем, не сдавливая его, а после закрепите с помощью шнура;
  • нарежьте облицовочный металл, сделайте в нем отверстия под патрубки;
  • прикрутите обшивку к кронштейнам саморезами.

Листы облицовки прикручивайте так, чтобы они были связаны между собой крепежом. На этом изготовление самодельного теплоаккумулятора для открытой системы отопления закончено.

Установка и подключение резервуара к отоплению

Если объем вашего теплоаккумулятора превышает 500 л, то ставить его на бетонный пол нежелательно, лучше устроить отдельный фундамент. Для этого демонтируйте стяжку и выкопайте яму до плотного слоя грунта. Потом засыпьте ее битым камнем (бутом), уплотните и заполните жидкой глиной. Сверху залейте железобетонную плиту толщиной 150 мм в деревянной опалубке.

Схема устройства фундамента под аккумуляторный бак

Правильная работа теплового аккумулятора построена на горизонтальном движении горячего и охлажденного потока внутри резервуара, когда батарея «заряжается», и вертикальном течении воды во время «разряда». Чтобы организовать такую работу батареи, нужно выполнить следующие мероприятия:

  • контур твердотопливного или другого котла подключается к накопительному баку для воды через циркуляционный насос;
  • отопительная система снабжается теплоносителем с помощью отдельного насоса и смесительного узла с трехходовым клапаном, позволяющим отбирать из аккумулятора необходимое количество воды;
  • насос, установленный в котловом контуре, по производительности не должен уступать агрегату, подающему теплоноситель к отопительным приборам.
Схема обвязки бака – аккумулятора тепла

Стандартная схема подключения теплоаккумулятора с ТТ-котлом представлена выше на рисунке. Балансировочный вентиль на обратке служит для регулирования потока теплоносителя по температуре воды на входе и выходе емкости. Как правильно производится обвязка и настройка, расскажет наш эксперт Владимир Сухоруков в своем видеоматериале:

Справка. Если вы проживаете в столице РФ или Подмосковье, то по вопросу подключения любых теплоаккумуляторов можете проконсультироваться лично с Владимиром, воспользовавшись контактными данными на его официальном сайте.

Бюджетный аккумулирующий бак из баллонов

Тем домовладельцам, у кого площадь котельной сильно ограничена, мы предлагаем сделать цилиндрический теплоаккумулятор из баллонов от пропана.

Самодельный накопитель тепла в паре с ТТ-котлом

Конструкция на 100 л, разработанная другим нашим мастером — экспертом Виталием Дашко, призвана выполнять 3 функции:

  • разгружать твердотопливный котел при перегреве, воспринимая излишки теплоты;
  • нагревать воду для хозяйственных нужд;
  • обеспечивать обогрев дома в течение 1—2 часов в случае затухания ТТ-котла.

Примечание. Длительность автономной работы теплоаккумулятора невелика из-за малого объема. Зато он поместится в любое помещение топочной и сможет отводить тепло от котла после отключения электричества, поскольку присоединен напрямую, без насоса.

Так выглядит без облицовки резервуар, сделанный из баллонов

Для сборки накопительного бака вам потребуется:

  • 2 стандартных баллона из-под пропана;
  • не менее 10 м медной трубки Ø12 мм либо нержавеющей гофры такого же диаметра;
  • штуцеры и гильзы для термометров;
  • утеплитель – базальтовая вата;
  • крашеный металл для обшивки.

От баллонов нужно открутить вентили и отрезать крышки болгаркой, наполнив их водой во избежание взрыва остатков газа. Медную трубку аккуратно изгибаем в змеевик вокруг другой трубы подходящего диаметра. Дальше действуем так:

  1. Пользуясь представленным чертежом, просверлите отверстия в будущем теплоаккумуляторе под патрубки и гильзы для термометров.
  2. Закрепите сваркой внутри баллонов несколько металлических скоб для монтажа теплообменника ГВС.
  3. Поставьте баллоны один на другой и сварите между собой.
  4. Установите внутрь получившегося бака змеевик, выпустив концы трубки через отверстия. Для уплотнения этих мест используйте сальниковую набивку.
  5. Приделайте дно и крышку.
  6. В крышку врежьте штуцер для сброса воздуха, в дно – патрубок сливного крана.
  7. Приварите кронштейны для крепления обшивки. Сделайте их разной длины, чтобы готовое изделие имело прямоугольную форму. Сгибать облицовку полукругом будет неудобно, да и выйдет не эстетично.
  8. Сделайте утепление резервуара и прикрутите обшивку саморезами.
Стыковка бака с ТТ-котлом без циркуляционного насоса

Особенность конструкции данного теплоаккумулятора заключается в том, что он соединяется с твердотопливным котлом напрямую, без циркуляционного насоса. Поэтому для стыковки применяются стальные трубы Ø50 мм, проложенные с уклоном, теплоноситель циркулирует самотеком. Для подачи воды к радиаторам отопления после буферной емкости устанавливается насос + трехходовой смесительный клапан.

Заключение

На многих интернет-ресурсах встречается утверждение, что изготовить теплоаккумулятор своими руками – плевое дело. Если вы изучите наш материал, то поймете, что подобные высказывания далеки от реальности, на самом деле вопрос довольно сложный и серьезный. Нельзя просто взять бочку и приладить ее к твердотопливному котлу. Отсюда совет: хорошенько продумайте все нюансы, прежде чем приступать к работе. А без квалификации сварщика за буферную емкость не стоит и браться, лучше ее заказать в специализированной мастерской.

Накопительный бак для системы отопления Sunsystem P 300

Характеристики

Страна происхождения Болгария

Тип водонагревателя Накопительный

Тип установки Вертикальный

Способ нагрева Комбинированный

Размещение Напольное

Внутреннее покрытие бака Эмаль

Ёмкость, л 300

Мощность, кВт 7. 5

Подводимая тепл. мощность, кВт 10

Гарантия, лет 5

Высота, мм 1460

Ширина, мм 750

Глубина, мм 750

бак и теплоаккумулятор для системы в частном доме

<index>

Для хозяев загородных домов обеспечение теплом и горячей водой становится основной заботой. Чтобы запустить автономную сеть в экономном режиме, нужна аккумулирующая емкость для отопления. Запас горячей воды в баке снизит расходы на топливо и обслуживание сети в целом. Рассмотрим, что такое теплоаккумулятор, каким он бывает, где применяют и как сделать его своими руками.

Что такое теплоаккумулятор

Аккумуляторный бак для отопления представляет собой буферный резервуар для накопления избытков тепла при нагревании воды. После отключения котла ресурс применяют для прогрева дома. Система позволяет снизить расход топлива до 50%, сокращая количество загрузок.

На заметку! Конструкцию можно оснастить датчиками и регуляторами. При автоматизации раздачи воды из емкости количество загрузок топлива станет меньше, а теплоотдача сети увеличится.

Принцип работы буферного бака

Работа емкости выстроена на самом простом принципе накопления избыточной тепловой энергии:

  1. В верхнюю точку бака врезают трубу от котла. Контур нужен для подачи горячего теплоносителя.
  2. При остывании жидкость перемещается вниз – в зону расположения циркуляционного насоса. Потоки воды за счет насосного оборудования поступают в магистраль для прогрева.
  3. При остановке котла остывший теплоноситель поступит в буферный бак, в систему уйдет горячая вода.

Благодаря такой системе в доме наблюдается постоянный оптимальный температурный режим – батареи получают горячий теплоноситель из теплоаккумулятора.

Особенности конструкции накопителя тепла

Бак аккумулятор – простая вертикальная емкость из стали повышенной прочности. Для защиты внутреннего пространства стенки покрыты бакелитовым лаком. Внешнее покрытие порошковой краской снижает риски порчи буфера от нагрева, защищает от механических и химических воздействий.

Сверху конструкция закрыта теплоизоляционным слоем из вспененного пенополиуретана толщиной в 10 см. Материал со сложным плетением и ПВХ покрытием обеспечивает защиту от мусора, потери тепла; дополнительно герметизирует бак. Теплоизоляционный слой покрыт чехлом из кожзама или плотной ткани. Многослойное покрытие дольше сохраняет нагрев, увеличивает теплоэффективность системы.

Область использования теплоаккумуляторов

Интегрировать устройство можно в любую сеть, где необходимо снизить затраты на энергоноситель. К тому же аккумулятор позволяет рационально применять накопленную тепловую энергию для прогрева всех помещений, использовать горячую воду для бытовых нужд.

Чаще всего ставят в магистраль с солнечными коллекторами, нагревательными котлами электрического и твердотопливного типа.

Бак в гелиосистеме

Неравномерность поступления солнечной энергии снижает эффективность оборудования. Система отопления с теплоаккумулятором поможет избежать проблем с поставкой горячей воды в приборы отопления и ГВС. Принцип работы выстроен на применении теплоемкости воды – при остывании 1 литра жидкости на 1 градус выделяется потенциал для прогрева 1 м3 воздуха на 4 градуса.

В период высокой солнечной активности коллектор накапливает много тепла, часть которого поступит в буферную емкость. Как только пик солнечной активности снижен либо прекращен, бак отдает горячую воду, прогретую солнцем, в сеть отопления.

Схема с твердотопливным котлом

Нагреватели на твердом топливе работают в цикличном режиме. Дрова в топке сначала разгораются, потом начинают отдавать тепло. Максимальный пик выделения энергии – горение закладки, потом уровень отдачи понемногу падает. Как только дрова или уголь прогорели, тепло не вырабатывается. Но в период пикового выделения избыток энергии пропадает – для его сбора устанавливают буферный бак.

Точно настроить агрегат с привязкой к периодам нагрева/остывания невозможно. Функция доступна в котлах газовых, электрических. Ограничение существенно только для домов, где нет горячей воды, – надо ждать полноценного нагрева жидкости для применения в быту. В остальном теплоаккумулятор работает безупречно – накапливает избыточное тепло в пиковый период прогрева и отдает при остывании теплоносителя.

Рекомендуем к прочтению:Система воздушного отопления в частных домах и производственных помещениях

Плюсы – сниженный расход топлива, постоянный запас горячей воды, экономия на обслуживании.

Бак в системе с электрическим котлом

В данном случае накопитель для отопления частного дома – это насущная необходимость. Стоимость киловатта постоянно растет, что повышает затраты на обслуживание сети. Сэкономить поможет буферная емкость, причем экономия будет больше, если включать котел в работу ночью. Актуально предложение для домов с двухтарифными счетчиками – ночной тариф дешевле.

Принцип работы простой – ночью бак запасает избыточное количество тепла в виде горячей воды. Днем – при выключенном котле система работает на теплоносителе из емкости. Батареи горячие, в доме тепло, расход электричества нулевой.

Совет! Встраивая теплоаккумуляторы в систему отопления частного дома с электрокотлом, стоит подумать о большой емкости. Литраж выбирают с учетом объема теплоносителя в сети и потребления горячей воды для бытовых нужд.

Разновидности моделей для сбора и накопления тепловой энергии

Вне зависимости от конструктивного исполнения приборы работают по одному принципу.

Производители предлагают баки нескольких разновидностей:

  • без внутренних теплообменников – пустотелые;
  • с одним или двумя змеевиками;
  • с бойлерным встроенным баком малого диаметра.

Самые простые пустотелые устройства стоят недорого, но и эффективность у них ниже. Бак со змеевиком позволяет подогревать воду, а бойлерный накопитель подойдет для домов с разводкой ГВС от котла.

Схема подключения теплоаккумулятора подразумевает присоединение к разводке системы отопления и котлу резьбовыми патрубками нужного диаметра. С одной стороны установлен патрубок подачи воды из котла, с другой – транспортировки в магистраль.

Принцип работы пустотелых баков

Пустотелые баки выпускают в любых объемах с возможностью подключения к центральной коммуникации (котлу). К источникам потребления котел присоединяют патрубками.

На заметку! При необходимости хозяин может поставить в буферную емкость нагревательный элемент.

Достоинство пустотелого бака одно – нет перегрева теплоносителя. Эксплуатация системы полностью безопасна.

Теплоаккумулятор со змеевиками

Теплообменные узлы позволяют получать горячую воду в течение всего дня. Если в баке два змеевика, то верхний забирает тепловую энергию, нижний прогревает емкость. При условии расположения одного нагревателя, функции отбора тепловой энергии и прогрева бака выполняет один змеевик.

Плюсы – постоянное наличие горячей воды. Минус – увеличение расхода на обслуживание. Сеть энергозависимая и без электричества не работает.

Буферный бак с бойлером

Новый вид оборудования, который обеспечивает подогретым теплоносителем систему отопления и разводку ГВС. Устройство теплоаккумулятора для систем отопления отличается от перечисленных моделей. Внутри бака расположен бойлер из нержавеющей легированной стали с магниевым анодом. Анод понижает уровень жесткости воды, устраняет риск образования накипи.

Рекомендуем к прочтению:Расширительные баки для отопления открытого и закрытого типа

Важно! Бак с бойлером работает в любых сетях, с котлами различного вида. Обеспечивает контроль температуры действующего теплоносителя, снижает угрозу перегрева сети от котла. Буферная емкость иногда используют как заменитель гидравлической стрелки.

Технология сооружения собственными руками

Сделать накопительный бак для отопления сможет домашний мастер без опыта. Подойдет готовая бочка или сваренная из листа стали толщиной в 2 мм. Емкость изготавливают в форме вертикального цилиндра.

Поэтапное изготовление бака

Кроме сварной емкости или готовой бочки мастеру нужны медные трубки диаметром до 30 мм и длиной от 8 до 15 м. Параметры длины зависят от размера бака, трубку надо согнуть в спираль и поместить внутри емкости.

Теперь так:

  1. Аккумулятором послужит верхняя часть тары. Поэтому из верхнего отдела выводят отводной патрубок для горячей воды, в нижнюю часть врезают патрубок для подачи холодной воды. Каждый патрубок оснастить перекрывающим вентилем.
  2. Проверить буферную тару на герметичность. Наполнить объем водой или смазать швы (в том числе стыки с патрубками) керосином.

При обнаружении протечки дефекты устраняют. Снова проверить герметичность.

Утепление бака

Чтобы утеплить накопитель для отопления частного дома, бочку сначала зачистить, затем прогрунтовать и окрасить порошковым составом. Порошковая краска обладает антикоррозийными качествами, но ее можно заменить любым подобным составом. Если под рукой ничего нет, подойдет автоэмаль из баллона.

Как только слой краски просох, резервуар обернуть листом минваты или стекловаты. Толщина листа до 8 мм. Фиксация панелей на скотч или шнур. Обмотку сделать вокруг бака несколько раз. Утеплитель защитить листовым металлом или плотной полиэтиленовой пленкой с фольгированным слоем.

Совет! Фольгу расположить внутрь, чтобы она отражала тепло обратно, а не наружу.

В слое утеплителя и защитного кожуха прорезать отверстия для патрубков. Буферный бак готов. При желании его дополняют термометрами, датчиками внутреннего давления, взрывным, спускным клапанами. Приборы помогут снизить риск перегрева емкости, обеспечат сброс накопившегося воздуха и давления. Осталось подключить гидроаккумулятор для системы отопления в сеть, запустить в эксплуатацию.

Скорость расхода тепла из бака

Стандартных расчетов по расходу тепла из буфера нет.

В расчет принимают нюансы:

  • фактический объем бака;
  • уровень теплопотерь в отапливаемом помещении;
  • температуру воздуха за окном;
  • режим нагрева теплоносителя в доме;
  • площадь объекта.

При условии пассивного состояния системы в частном доме тепло сохраняется от 5 часов до суток. Если установлен теплоаккумулятор со змеевиками, подогрев теплоносителя организуют за счет включения ТЭНов. Котел в это время в работу не запускают.

Правила эксплуатации оборудования

Никаких сложностей в изготовлении теплоаккумулятора для дома нет. При соблюдении техники использования агрегат проработает очень долго.

Основные требования к эксплуатации:

  1. Убрать от стенок резервуара все воспламеняющиеся и горючие материалы. Это может вызвать загорание утеплителя и пожар в доме.
  2. Обеспечить свободный подход к емкости для сброса давления, обслуживания, ремонта.
  3. При встраивании бака в закрытую схему надо обеспечить полную герметичность емкости. В закрытых схемах вода циркулирует под давлением, наличие протечек снизит эффективность работы магистрали. Для усиления бак покрывают ребрами жесткости, крышку дополняют прочными резиновыми прокладками.

Совет! Выгоднее брать паронитовые прокладки – они переносят воздействие пара, горячей воды и инертны к маслам, химикатам.

ТЭНовые конструкции заземлить, контакты изолировать – в противном случае есть риск поражения электротоком. Установка теплоаккумулятора имеет множество выгод с экономической и эксплуатационной сторон. Это снижение затрат на энергоноситель и увеличение срока эксплуатации оборудования. Пока работает теплоаккумулятор, котел не функционирует, а значит, нет износа узлов и деталей.

</index><index>

Для повышения эффективности отопительной системы в нее встраивают теплоаккумулятор. Аккумулирующая емкость для отопления позволяет оптимизировать расходы, сократить затраты на покупку топлива. При этом вы можете обслуживать нагревательное оборудование в удобное время суток, не переживая, что в ночное время дом может остаться без отопления.

Назначение теплоаккумулятора

Теплоаккумулятор или аккумуляторный бак для отопления – это буферная емкость, которая предназначена для накопления нагретого теплоносителя. Эти запасы используются в отопительной системе в промежутках между плановыми загрузками топлива.

Важно! Если теплоаккумулятор правильно подобран, то расходы на энергоресурсы в некоторых случаях можно сократить в 2 раза, а топливо загружать 1 раз в день, а не два, как обычно приходится делать.

При оснащении котла датчиками температуры и различными регуляторами, можно автоматически подавать нагретый теплоноситель из резервной емкости в систему. Это способствует повышению теплоотдачи, сокращению частоты загрузки камеры сгорания.

Конструкция и принцип работы

Бак-аккумулятор – это цилиндрическая емкость из нержавеющей высокопрочной стали. На внутренней стороне бака есть защитный слой из бакелитового лака, который защищает резервуар от агрессивного воздействия кислот и солей, содержащихся в горячей воде. С внешней стороны бак имеет порошковую покраску.

Реклама

Для изготовления внешней теплоизоляции используется вторично вспененный полиуретан. Толщина этого слоя составляет 100 мм. Благодаря особому плетению между волокнами теплоизолятора не накапливается грязь, повышается его износостойкость. Сверху находится защитное поливинилхлоридное покрытие, которое закрывается чехлом из высококачественного кожзама.

Благодаря простому устройству теплоаккумулятора для системы отопления разобраться с принципом его работы не составит труда:

  1. Сверху к резервуару подключается труба, идущая от электрического, твердотопливного или газового котла. По этой трубе в бак поступает горячий теплоноситель.
  2. После остывания жидкость опускается к месту, где установлен циркуляционный насос, подается в магистральный трубопровод для возвращения в котел с целью дальнейшего подогрева.
  3. После прекращения работы нагревательного оборудования нагретая вода попадает в теплоаккумулятор. Причем в сети ее объем замещается не успевшей остыть жидкостью из аккумулирующей емкости.

В итоге даже при переходе нагревательного оборудования в пассивный режим в батареях продолжает циркулировать нагретый теплоноситель из резервного бака.

Разновидности теплоаккумуляторов

В системах отопления с теплоаккумулятором могут использоваться баки разного типа:

  • пустотелые без внутренних теплообменников;
  • емкости с одним или несколькими змеевиками работают более эффективно;
  • баки со встроенными бойлерами предназначены для решения нужд отопления и горячего водоснабжения.

Пустотелая конструкция

Это самая простая и недорогая разновидность резервуаров подключается посредством коммуникаций к одному или нескольким источникам тепла. Для подключения к точкам потребления используются патрубки на полтора дюйма. В таких моделях предусмотрена возможность установки дополнительного электрического нагревателя. Эти баки отличаются безопасной эксплуатацией и исключают вероятность перегрева теплоносителя.

Рекомендуем к прочтению:Погодный терморегулятор для регулирования котла отопления

Емкость со змеевиками

Накопительный бак для отопления с одним или несколькими змеевиками имеет более широкую сферу использования. Верхний змеевик позволяет отбирать тепловую энергию из резервной емкости, а нижний змеевик отвечает за подогрев бака. Благодаря встроенным теплообменникам можно обеспечивать круглосуточное горячее водоснабжение дома, подключать резервуар к солнечным батареям, рационально использовать тепловую энергию в других целях, например, подогревать придомовые дорожки.

Агрегат с внутренним бойлером

Гидроаккумулятор для системы отопления с встроенным бойлером позволяет накопить теплоноситель для системы отопления и обеспечить дом горячей водой. Внутренняя емкость изготовлена из легированной нержавеющей стали. Она имеет магниевый анод, уменьшающий жесткость воды, защищающий от образования накипи.

Схема подключения теплоаккумулятора с вмонтированным бойлером позволяет использовать его в отопительных системах закрытого и открытого типа. Он подключается к любым источникам тепловой энергии, защищает нагревательное оборудование от перегрева и позволяет контролировать температуру теплоносителя.

Важно! Баки с бойлером могут подключаться к солнечному коллектору и заменять гидрострелку. Они уменьшают периодичность и объем загружаемого топлива, а также оптимизируют его расход.

Сфера использования аккумулирующих емкостей

В принципе накопитель для отопления частного дома совместим с разным оборудованием, но чаще всего его используют в паре с электрическими или твердотопливными котлами, либо в комплексе с солнечными коллекторами.

В гелиосистемах

Солнечные батареи не могут полноценно функционировать без теплоаккумуляторов, поскольку поступление солнечной энергии неравномерное в течение суток. Объемы гелиоэнергии зависят от времени суток, сезона и погодных условий. Благодаря теплоаккумулятору можно накапливать тепловую энергию, получаемую в солнечные дни, и использовать ее в пасмурное время. Для хранения накопленной энергии и нужен теплоаккумулятор.

Важно! При остывании 1 литра воды выделяется количество тепловой энергии, достаточное для повышения температуры 1 м³ воздуха на 4°С.

В комплексе с твердотопливными котлами

Твердотопливный котел работает с определенной цикличностью. Сразу после загрузки дров происходит его разогревание, а максимальная мощность работы обеспечивается на пике сгорания топлива. Именно поэтому теплоотдача оборудования постепенно уменьшается, в то время как дрова догорают.

Практически невозможно настроить работу твердотопливного котла в зависимости от условий потребления. Такая функция есть только в электрических и газовых агрегатах. Именно поэтому на начальном и конечном этапе горения дров тепловой мощности оборудования может не хватать для эффективного отопления дома. Зато в период пиковой активности энергии вырабатывается настолько много, что она не успевает расходоваться. В итоге энергоресурсы тратятся нерационально.

Для решения всех этих проблем устанавливается теплоаккумулятор. Нагретый теплоноситель накапливается в баке в период максимального горения дров. После сгорания одной порции топлива в отопительную систему поступает нагретый тепловой носитель из резервного бака. Благодаря этому можно сократить частоту загрузки дров, постоянно поддерживать в доме оптимальную температуру.

В паре с электрическими нагревателями

Если для отопления дома подходит только электрический котел, то его стараются использовать в паре с теплоаккумулятором и двухтарифным счетчиком, потому что этот энергоресурс самый дорогой.

Рекомендуем к прочтению:Виды и производство прессованных топливных брикетов из торфа

В итоге электрический котел работает только по ночам, когда действует льготный тариф на электроэнергию. За это время не только отапливается дом, но и накапливается горячий теплоноситель в резервной емкости. В дневное время, когда тариф выше, котел не функционирует, а дом отапливается за счет поступления нагретого теплоносителя из аккумулирующего бака.

Сборка теплоаккумулятора своими руками

Простой теплоаккумулятор можно самостоятельно сделать из стальной бочки. Вместо нее можно сварить емкость нужного размера из листа нержавеющей стали. Лучше использовать материал толщиной не меньше 2 мм.

Дальнейшие работы ведем в таком порядке:

  1. Для нагревания теплоносителя в буферной емкости понадобится медная трубка сечением 20-30 мм и протяженностью 8-15 м (длина зависит от габаритов бака). Из трубки делаем спираль и помещаем ее внутри емкости.
  2. В качестве аккумулирующего резервуара будет использоваться верхняя часть бака. Здесь устанавливаем патрубок для выведения горячей воды. Снизу монтируем входной патрубок для поступления холодной воды. Каждый патрубок оснащаем запорной арматурой.
  3. Обязательно проверяем герметичность емкости. Для этого смазываем швы керосином, а внутрь наливаем воду.
  4. Если течи нет, переходим к утеплению резервуара. Сначала внешнюю сторону зачищаем и обезжириваем, потом покрываем грунтовкой и красим порошковой термостойкой краской.
  5. Оборачиваем резервуар рулонным утеплителем (базальтовой ватой) толщиной 60-80 мм. Закрепляем материал скотчем. Сверху крепим фольгированный утеплитель.
  6. После этого подключаем емкость к системе отопления дома и нагревательному оборудованию.
  7. Самодельный теплоаккумулятор нужно укомплектовать предохранительным клапаном, манометром и температурным датчиком.

Скорость расхода запасов теплоносителя

Точно сказать, сколько времени понадобится отопительной системе на то, чтобы расходовать запас теплоносителя из буферного бака, невозможно.

Этот параметр зависит от следующих факторов:

  • внутреннего объема теплоаккумулятора;
  • времени года и температуры воздуха на улице;
  • степени теплопотерь;
  • параметров на термодатчиках;
  • габаритов отапливаемого дома.

Запасов теплоносителя в резервной емкости при пассивном состоянии отопительной системы может хватить на несколько часов или суток.

Правила эксплуатации

Самодельные теплоаккумуляторы в системе отопления частного дома должны эксплуатироваться с соблюдением следующих правил:

  1. Горячая емкость не должна соприкасаться или располагаться вблизи от взрывоопасных материалов или легковоспламеняющихся поверхностей. Иначе в котельной может начаться пожар, который быстро захватит весь дом.
  2. В закрытых отопительных системах теплоноситель циркулирует под высоким давлением. Чтобы давление не падало, аккумулирующая емкость должна быть герметичной. Для повышения прочности бака его корпус усиливают ребрами жесткости. Крышку герметизируют резиновыми прокладками из износостойкого термопрочного материала.
  3. Если внутри емкости стоит электрический ТЭН, то его контакты тщательно изолируются, а бак заземляется.

Если точно следовать приведенным выше правилам, то даже самодельный теплоаккумулятор обеспечит эффективную и бесперебойную работу отопительной системы при должном уровне безопасности.

</index>

Одной из самых неприятных бытовых проблем является отсутствие воды в кране. Легко пережить отсутствие света или газа, однако вода – это обязательный компонент жизни человека, и когда ее нет или мало, начинаются проблемы. Можно держать постоянно в доме несколько емкостей с водой, например пластиковые бутыли, однако куда практичнее определить, какой нужен накопительный бак для водоснабжения и схема системы для частного дома, чтобы не терять в комфорте и продолжать пользоваться бытовыми приборами и раковиной с ванной, как ни в чем не бывало.

Содержание

Зачем нужен и как им пользоваться

Если по каким-то причинам не работает насос в системе автономного водоснабжения, или нет напора в централизованном городском водопроводе, то подавать ее в раковину или бачек унитаза можно из предварительно набранной резервной емкости. Проще говоря, лучше всегда иметь в доме запас питьевой воды и использовать ее в экстренных ситуациях.

Для удобства пользования резервным запасом воды накопительную емкость необходимо интегрировать в водопровод так, чтобы она или автоматически использовалась в отсутствии внешнего напора, или ее можно было задействовать простым поворотом вентиля.

Есть масса вариаций, как установить и подключить накопительную емкость, в зависимости от типа источника воды, возможного расположения емкости и даже планировки дома. Достаточно выбрать подходящий вариант и определиться с типом самого аккумулирующего бака.

Типы

Накопительной емкостью может выступать емкость с достаточным внутренним объемом, выполненная из материала стойкого к коррозии и безопасного для хранения питьевой воды. Используются такие материалы как:

  • поливинилхлорид;
  • сшитый полиэтилен высокого или низкого давления;
  • полипропилен;
  • нержавеющая сталь;
  • сталь с покрытием водонепроницаемыми лаками и керамическими покрытиями.
Пластиковые баки

Оцинкованная сталь хоть и обладает стойкостью к коррозии и водонепроницаема, однако со временем защитный слой цинка может истончиться, особенно в местах соединения и сварки.

По конструкции выделают:

  • открытые емкости, у которых имеется горловина с крышкой или без, но с герметичными стенками и дном;
  • закрытые полностью герметичные емкости мембранного типа.

В первом случает все просто, весь внутренний объем заполняется водой и при необходимости сливается через патрубок, закрепленный в самой нижней точке.

В случае с мембранными аккумулирующими баками полезный объем как минимум на треть меньше объема всей конструкции. Часть объема отводится под воздушную камеру, отделенную от воды с помощью прочной эластичной мембраны. По мере наполнения емкости водой мембрана давит на воздушную камеру, создавая избыточное давление. Когда требуется получить воду обратно, открывается вентиль, и она поступает в водопровод под действием накопленного давления.

С нижним или верхним расположением

Есть три варианта подключения накопительной емкости и использования запаса воды:

  • Верхнее расположение емкости. В этом случае забор воды осуществляется под действием силы гравитации. Чем выше расположен гидроаккумулятор по отношению к потребителю, тем сильнее напор воды. Каждые 10 метров высоты добавляют 0,1 атмосферу, или примерно 1 бар.
  • Нижнее расположение простой накопительной емкости. Гравитация уже не поможет, и для подачи в водопровод используется насос, поднимающий давление до оптимального уровня.
  • Аккумулирующие емкости мембранного типа сами по себе создают требуемое давление для подачи воды. Нижнее расположение на уровне потребителя для них является оптимальным, так как от установки на чердаке или вышке никакого преимущества не будет.

Как определить оптимальный вариант?

Если дом с несколькими этажами и есть возможность расположить накопительный бак на чердаке, то это позволит обойтись без дополнительной установки насоса, и не нужно тратиться на дорогостоящий мембранный бак. Фактически это аналог водонапорной башни. Однако поднять емкость так высоко, чтобы обеспечить комфортный напор на уровне 2-2,5 атм. все равно сложно. Тем более что встает вопрос об утеплении бака, чтобы в зимний период вода в нем не замерзала.

В случае аварийного отключения воды имеющегося давления в 0,2-0,3 атм. будет вполне достаточно, чтобы воспользоваться смесителем в раковине, унитазом или даже душем, однако не получится задействовать часть бытовой техники, например стиральную машинку или посудомойку, которым требуется большее давление для срабатывания электромагнитных клапанов.

Установка емкости в уровень с потребителем подойдет в тех случаях, когда нет возможности поднять бак на чердак или хотя бы на этаж выше. Это же относится и установке накопительного бака в квартире. Потребуется небольшой насос для подачи воды в водопровод под давлением. Для обеспечения адекватного режима работы насосу потребуется расширительный мембранный бак.

Аккумулирующий бак с мембраной отлично подойдет для хранения запаса воды как при использовании централизованного водопровода, так и в автономной системе. При этом он не требует дополнительного оборудования или верхнего расположения. Однако его стоимость значительно выше, чем любой обычной накопительной емкости даже в сочетании с простым насосом.

Объем бака

В случае проблем на линии городского водопровода и отключения воды обычно ремонтные работы выполняются за день-два. Однако аварии случаются и на праздники, и в местах, где быстрый ремонт попросту невозможен, тогда придется ждать куда дольше. Оптимальным будет запас воды на 2-3 дня из расчета использования туалета, поддержания личной гигиены и приготовления пищи.

На семью из трех человек вполне достаточно 100 литров в день при использовании воды в эконом режиме. Для одной стирки требуется приблизительно 80 литров воды, точнее можно узнать в паспорте к стиральной машинке. Аналогично для посудомойки.

Получается, что на 2-3 дня при использовании бытовой техники надо искать накопительную емкость объемом не менее 500 литров, половина кубического метра.

Однако есть ряд ограничений:

  • Чем больше объем воды и накопительной емкости открытого типа, тем быстрее она начнет зарастать осадком. Не рекомендуется использовать в быту емкости объемом больше 200-250 литров для долговременного хранения воды.
  • Следует учитывать запас прочности перекрытия и несущих стен. Установку бака нужно закладывать еще на стадии проектирования дома.
  • При использовании автономного водоснабжения объем накопительного бака, особенно мембранного типа, не должен превышать дебета скважины. Если это правило не получается соблюсти, то обязательно нужна защита насоса от холостого хода.

Накопительные баки мембранного типа ограничены в своем объеме и не способны отдать весь запас сохраненной жидкости. Для формирования запаса свыше 300 литров придется подключить несколько баков меньшей емкости параллельно друг другу.

Общие правила подключения

Устанавливается бак с водой на подготовленной площадке: бетонном основании, перевязанном с фундаментом, или усиленной металлической раме из профилированной трубы. Конструкция должна выдержать полуторный вес бака и воды в нем при полном заполнении.

Входной патрубок может быть любого подходящего диаметра, подача воды происходит под давлением. Выходной патрубок и трубу к водопроводу выбирают диаметром в полтора-два раза больше чем сечение основной линии. Оптимальный размер 32 мм.

Утепление даже самое качественное лишь замедляет снижение температуры в баке. Для предотвращения замерзания воды при установке емкости на неотапливаемом чердаке или на крыше следует использовать любую подходящую систему подогрева труб и самого накопителя.

С централизованным водоснабжением

Любой тип подключения накопительной емкости требует наличия обратного клапана на вводе в дом или квартиру. Именно клапан будет препятствовать вытеканию запасенной воды обратно в трубопровод, а не к потребителю.

Верхнее подключение

Бак устанавливается под потолком первого этажа, этажом выше санузла и кухни или на чердаке. У бака должен быть штуцер в верхней части для подачи воды, еще один чуть выше для сброса в канализацию при переполнении и штуцер в самой нижней части для забора воды.

Уже после ввода фильтра грубой очистки запорного вентиля, счетчика и обратного клапана устанавливается тройник, от которого труба идет к входному патрубку бака, перед штуцером устанавливается запорный вентиль или управляемый клапан.

К выходному штуцеру подсоединяется запорный вентиль и опускается труба обратно к водопроводу, с которым соединяется посредством тройника.

Шланг для сброса излишков опускается в канализацию или выводится за пределы дома в палисадник или дренажную систему.

Для контроля наполнения используется механический клапан с поплавком, аналогичный тем, что используются в бачке унитаза.

Чтобы воспользоваться запасенной водой, достаточно открыть выходной вентиль.

Нижнее подключение

Подключение выполняется идентично первому варианту. Однако на выходе необходимо установить насос для создания в водопроводе дополнительного давления. Перед каждым использованием воды придется включить предварительно насос.

Упростить жизнь поможет готовая насосная станция или дополнение насоса расширительным баком мембранного типа и реле давления.

Нижнее подключение накопительного бака с мембраной

Для подключения бака используется всего одна труба, подсоединенная к водопроводу через тройник с вентилем. Врезка осуществляется так же после фильтра, счетчика и обратного клапана.

Перед использованием необходимо настроить давление в воздушной камере. Делать это необходимо строго в соответствии с инструкцией к выбранной модели. Предварительно изучается нормальное давление в водопроводе, притом с учетом колебаний в течение суток. Берется в итоге среднее значение, которое используется для настройки бака. Только так получится использовать максимум полезного объема бака.

Для автономного водоснабжения

Как и в случае с централизованным водопроводом имеется несколько вариантов подключения.

Водонапорная башня

Накопительный бак устанавливается на уровне 15-20 метров над уровнем земли на укрепленной вышке или чердаке. Вода от скважинного насоса или насосной станции подается непосредственно в бак, а уже с него раздается в санузел и на кухню в доме. Давление в системе обеспечивается перепадом высот между уровнем воды в баке и краном смесителя в доме.

Недостатком является постоянный проход через бак воды, что вызовет со временем накопление осадка, даже если предварительно установить фильтрующую систему.

Преимущество в простоте конструкции и минимуме дорогостоящих элементов, за исключением самой конструкции башни и обязательного утепления бака для защиты от замерзания даже при его размещении на чердаке.

Нижнее подключение накопительного бака

Емкость устанавливается вровень с насосной станцией или на первом этаже в доме. Наполняется она во время обычной работы насоса за счет воды из скважины. Ограничителем является поплавковый выключатель.

Подобный вариант спасает при чрезмерном потреблении воды и снижении уровня воды в скважине или колодце. Однако бесполезен при выключении электричества, так как для подачи конечному потребителю воды из запаса требуется насос.

Схема нижнего подключения накопительного бака

Мембранный аккумулирующий бак

Мембранный бак для хранения запаса воды устанавливается после насосной станции и обратного клапана, с нижним подключением. Если насосная станция по какой-то причине не работает и не поддерживает давление в системе, то вода поступает с аккумулирующего бака.

Немного о назначении и конструкции

Прежде чем давать рекомендации по изготовлению этого важного узла, вкратце определимся, для чего он нужен и рассмотрим его заводскую конструкцию. Итак, аккумулирующие емкости с водой применяются в случаях периодического отопления дома, а точнее:

  • при работе электрического котла с многотарифным счетчиком, когда нагреватели могут экономно функционировать лишь в ночное время. Агрегат, работая на полную мощность, обогревает дом и накапливает тепловую энергию в баке с водой;
  • накопление теплоты необходимо и для котлов на твердом топливе, которые наоборот, останавливаются в ночное или другое время, если некому заложить в топку новую порцию дров или угля;

Агрегаты заводского изготовления представляют собой бак круглой формы, заполненный водой. В нее погружены несколько змеевиков, в них циркулирует теплоноситель котлового и других контуров отопления. Конструкция достаточно сложна в производстве и оттого недешева, в этом можно убедиться, посмотрев чертежи теплоаккумулятора.

Если попытаться взять за основу подобное устройство, чтобы самостоятельно изготовить теплоаккумулятор, то в конечном счёте он обойдется ненамного дешевле заводского. Медные или нержавеющие трубки и работа по навивке из них змеевиков, герметизация вводов и утепление отнимут у вас массу времени и денежных средств. Для домовладельцев, желающих произвести сборку и установку самодельного накопителя тепла, есть более простое решение, описанное ниже.

Расчет объема накопительного бака

Данное решение заключается в том, что теплоаккумулятор, сделанный своими руками, представляет собой обычную утепленную емкость с двумя патрубками для присоединения к системе отопления. Суть заключается в том, что котел в процессе работы частично направляет тепловой носитель в накопительный бак, когда радиаторы в этом не нуждаются. После отключения источника тепла происходит обратный процесс: работа системы отопления поддерживается водой, поступающей из аккумулятора. Для этого нужно будет правильно выполнить обвязку накопительной емкости с теплогенератором.

Первым делом надо определить объем бака для аккумуляции тепловой энергии и произвести оценку возможности его размещения в котельной. Кроме того, изготовление теплоаккумуляторов для твердотопливных котлов необязательно начинать с нуля, есть различные варианты подбора готовых сосудов подходящей вместительности.

Мы предлагаем ориентировочно определить объем бака самым простым способом, основанным на законах физики. Для этого надо иметь такие исходные данные:

  • тепловая мощность, потребная на обогрев дома;
  • время, в течение которого источник тепла будет отключен и его место займет аккумулирующая емкость для отопления.

Способ расчета покажем на примере. Есть здание площадью 100 м2, где теплогенератор простаивает 5 часов в сутки. Укрупненно принимаем необходимую тепловую мощность в размере 10 кВт. Это значит, что каждый час аккумулятор должен отдавать в систему 10 кВт энергии, а на весь промежуток времени ее надо накопить 50 кВт. При этом вода в баке нагревается минимум до 90 ºС, а температура на подаче в системах отопления частных домов при стандартном режиме принимается равной 60 ºС. То есть, разность температур составляет 30 ºС, все эти данные мы подставляем в хорошо знакомую из курса физики формулу:

Q = cmΔt

Поскольку мы хотим узнать количество воды, что должен содержать тепловой аккумулятор, то формула принимает такой вид:

m = Q / c Δt, где:

  • Q – общий расход тепловой энергии, в примере равен 50 кВт;
  • с – удельная теплоемкость воды, составляет 4.187 кДж / кг ºС или 0.0012 кВт / кг ºС;
  • Δt– разность температур воды в баке и подающем трубопроводе, для нашего примера это 30 ºС.

m= 50 / 0.0012 х 30 = 1388 кг, что занимает ориентировочный объем 1.4 м3. Итак, тепловая батарея для твердотопливного котла емкостью 1.4 м3, наполненная водой, нагретой до 90 ºС, будет обеспечивать дом площадью 100 м2 теплоносителем с температурой 60 ºС в течении 5 часов. Потом температура воды упадет ниже 60 ºС, но еще какое-то время (3—5 часов) понадобится на полную «разрядку» аккумулятора и остывание помещений.

Важно! Для того чтобы тепловой аккумулятор, изготовленный своими руками, успевал полностью «зарядиться» во время работы котла, последний должен иметь не менее чем полуторный запас по мощности. Ведь отопителю надо одновременно обогревать дом и загружать накопительный бак горячей водой.

Рекомендации по изготовлению

Если требуется сделать аккумулирующую емкость с нуля, то лучше всего для этой цели использовать обычный листовой металл толщиной 2 мм. Варить бак можно и из нержавейки, но вовсе не обязательно, так как подобный материал обойдется очень дорого. Для удобства последующего утепления и простоты изготовления емкость лучше делать прямоугольной формы. Зная объем бака, легко рассчитать его габариты в соответствии с условиями его монтажа в котельной.

Совет. Если вы хотите обеспечить совместное функционирование накопительного сосуда и самотечной системы отопления, то нужно смастерить теплоаккумулятор открытого типа, то есть, обеспечить его сообщение с атмосферой через трубку в верхней части бака. Ставить его надо выше уровня радиаторов, для чего придется дополнительно сварить подставку из стальных труб или уголков.

В некоторых случаях нет смысла варить емкость с нуля, можно сделать водяной теплоаккумулятор из бочки. Хорошо подойдет железная бочка большой вместительности, в нее потребуется врезать два патрубка для присоединения к системе. Пластмассовые бочки применять рискованно из-за высокой температуры воды, разве что на маркировке изделия будет указана максимальная температура содержимого до 100 ºС.

Такое же предостережение мы даем тем домашним умельцам, что мастерят теплоаккумуляторы из еврокуба. Конечно, это очень удобный способ, но данная пластмассовая емкость рассчитана на максимальную температуру не более 70 ºС. Поэтому еврокуб подойдет в качестве накопительного бака, работающего с теплыми полами, где температура теплоносителя редко превышает 50 ºС, для радиаторных систем он не годится.

Чем утеплить теплоаккумулятор

Даже когда бак находится в теплом помещении, то разность температур между воздушной средой и теплоносителем слишком велика – от 50 до 70 ºС. Чтобы не терять тепло и не обогревать им топочную, надо обязательно выполнять утепление теплоаккумулятора. Проще всего это сделать с помощью пенопласта толщиной 100 мм и плотностью 25 кг/м3. Его легко клеить к металлическим стенкам и вырезать отверстия под патрубки.

Сгодится для утепления и минеральная вата той же толщины, хотя крепить ее несколько сложнее. Плотность материала – 135—145 кг/м3. Для круглых баков из бочек придется использовать рулонные утеплители типа ISOVER, тут придется изрядно повозиться с крепежом, особенно в нижней части емкости.

Ниже на видео показана установка и схема теплоаккумулятора с подключением его к котлу и отопительной системе:

Статья в тему: Как сделать отопление в частном доме — подробное руководство

Заключение

Использование накопительного бака позволяет экономить топливо при работе дровяных котлов и пользоваться выгодным ночным тарифом в случае с теплогенератором электрическим. В изготовлении бак не столь уж сложен, надо только иметь некоторые навыки.

<index>

Наряду с газовыми отопительными котлами не менее популярными остаются твердотопливные печи, при помощи которых можно найти альтернативу популярному топливу в виде дров или угля. На современном рынке отопительных устройств существует множество моделей, отличающихся между собой мощностью и комплектацией. Но у них всех есть существенный недостаток – необходим постоянный контроль над наличием дров или торфа в топке.

Эту проблему поможет решить дополнительное устройство – буферная емкость для системы отопления. С момента ее установки можно не только сократить время на постоянную беготню к котлу, но и значительно улучшить эффективность его работы.

Цель установки

Чаше всего специалисты рекомендуют устанавливать такие устройства в системах, которые обеспечивают отопление при помощи солнечных батарей или электрических топок. Оба источника выработки тепла зависят от времени суток.

Активная работа солнечных аккумуляторов приходится на день, а электрический прибор более эффективен ночью, так как стоимость электроэнергии в ночное время рассчитывается по низкому тарифу, а значит, можно сэкономить.

Учитывая такие факторы, выясняется, что буферная емкость в одно время суток работает на накопление тепла, а во второе – на его отдачу.

КПД системы

Идеально сочетается аккумулирующий бак с газообразующим или твердотопливным котлом. В данном случае помимо экономии времени и топлива он выступает в роли системы безопасности. Наивысшую степень эффективности можно достичь при комбинации буферного устройства с газогенератором.

КПД достигает своего максимума при оптимальных условиях сжигания топлива. Дерево преобразуется в газ при температурном режиме в 400 градусов. При некотором изменении параметров (давление, температура, плотность топлива в камере сгорания котла) соотношение древесного газа и кислорода становится нерациональным, и топливо уходит в дымоход, заметно снижая КПД топки и приводя к увеличению расхода дров.

Чтобы улучшить показатели КПД, отходящий из топки газ должен удерживать температуру на уровне 90 – 120 градусов. В то же время при таком температурном режиме в трубе образуется конденсат, а это грозит попаданием воды в котел с последующим его выходом из строя. Следовательно, такой режим сгорания нельзя назвать оптимальным.

Чтобы улучшить эффективность нагревателя, необходимо обеспечить ему цикличный режим работы в виде нескольких закладок топлива в топку с максимальным режимом выработки энергии, которая будет поглощена буферным баком. Затем котел может простаивать в течение нескольких суток.

Преимущества

Срок спящего режима топки зависит от объема буферной емкости (объем необходимо подбирать с учетом мощности отопительного устройства), из которой поступает энергия в дни ее простоя. При таком режиме обогрева можно отметить следующие преимущества:

  • высокий уровень КПД отопительного котла;
  • минимизация топливных расходов;
  • выработка комфортной стабильной температуры;
  • уменьшение временных затрат на обслуживание системы.

Технические параметры

При очевидных положительных характеристиках буферный бак все же имеет недостаток – громоздкие габариты. Небольшая котельная вряд ли сможет вместить самую минимальную емкость, объемом 500 литров, габариты которой достигают 1,8 м в высоту с диаметром 0,6 м (с утеплителем размеры увеличиваются).

Такие конструкции сложно протиснуть в дверь, а значит, для их монтажа нужно немалое помещение. Как показывает практика, площадь котельной, в которой устанавливается буфер, должна быть не менее 12 м².

Возможные конструкции

Некоторые специалисты предлагают создавать такие емкости непосредственно на месте установки или при их производстве применять эластичные материалы. Стоит отметить, что аккумулирующий бак может быть различной формы (в виде прямоугольника, цилиндра, внутренней межстеновой перегородки, печной лежанки и т. д.).

Также можно использовать ее вместо радиаторов или теплых полов. Если укомплектовать резервуар змеевиком, то будет решена проблема с подогревом воды для хозяйственных нужд. Правда, стоимость таких устройств будет немаленькой.

Расчет объема

Перед тем как приступить к расчетам, нужно выяснить средние показатели интенсивности теплопотерь здания. В качестве примера возьмем дом площадью 200 м². При наружной температуре + 20 градусов теплопотери строения будут равны 0. Чем ниже температура на улице, тем большими становятся затраты тепла.

Если при температуре воздуха +15 градусов теплопотери составят 2 кВт/час, то с каждым ее снижением на 5 градусов они увеличатся на 2 кВт. Это усредненные данные, а для более точных профессиональных расчетов потребуется изучение нескольких характеристик здания (материалы, утепление, климатическая зона).

Чтобы восполнить потери тепловой энергии, необходимо устанавливать отопительный котел, способный их компенсировать и обеспечить некоторый запас энергии на случай падения температуры ниже обычного минимума. Так, для морозов — 35 градусов достаточно будет котла в 20 кВт.

Стоит помнить, что в случае с твердотопливными устройствами управлять их мощностью достаточно сложно (дрова либо горят, либо нет).

Значительного улучшения невозможно добиться и при уменьшении доступа кислорода путем перекрытия заслонки – эффект будет едва ли заметным.

Не лучше обстоит ситуация и с отоплением дома в осеннее-весенний период, когда наружная температура держится на уровне 0 градусов и потери тепла в доме не превышают 8 кВт, а рабочие показатели котла равны 15 кВт.

В данном случае расходуется большее количество топлива, чем необходимо, и впустую затрачивается 7 кВт энергии, которая уходит либо на перегрев радиаторов, либо на кипение в системе, что может привести к аварийной ситуации. Для этого и устанавливается аккумулирующая емкость, которая поглощает избыточную мощность.

Принцип работы

При помощи циркуляционного насоса горячая вода выходит из котла и попадает в буферный резервуар. Такой же объем остывшего теплоносителя возвращается обратно. Далее из верхней части аккумулирующей емкости при помощи второго насоса горячая вода уходит к радиаторам, из которых остывшая жидкость поступает в нижнюю часть бака.

Насос №1 функционирует во время работы топки, а насос №2 снабжен термостатом, который регулирует работу механизма в зависимости от температурного режима в помещении. Соответственно, насос в котле работает постоянно, а насос в буферном баке включается и выключается при необходимости (понижении-повышении температуры в комнатах).

К примеру, мощности насосов идентичны и у них одинаковая производительность. Это означает, что вся тепловая мощность (15 кВт) из буферной емкости уйдет к радиаторам.

Если теплопотери дома составляют 8 кВт, то мы придем к перегреву радиаторов, и температура в доме вырастет, достигнет выставленного максимума на термостате (к примеру, 22 градуса) и насос №2 отключится автоматически. Когда радиаторы остынут, температура в помещении тоже упадет ниже выставленной на термостате отметки, а насос №2 снова начнет функционировать.

Если учесть, что производительность насосов одинакова, то станет понятно – в буферный бак поступит больше горячего теплоносителя, чем израсходуется на циркуляцию по системе и его температура вырастет. Именно так и аккумулируется тепло.

Отдача тепла происходит в определенном порядке. Когда котел нагрелся и насос №1 отключился, тепло прекращает поступать в буферную емкость. Насос №2 продолжает функционировать в обычном режиме и выкачивает из бака горячий теплоноситель, возвращая на его место остывшую воду, при этом температура в резервуаре падает.

Польза устройства

Изучив все характеристики и рабочие моменты буферного бака можно с уверенностью сказать, что он положительно влияет на работу отопительной системы в целом.

В своем примере мы рассматривали котел с мощностью в 2 кВт, что соответствует примерно 120 секциям алюминиевых батарей, которые вмещают 60 л теплоносителя (не считая воды в трубах, нагревательном устройстве и расширительном баке). Общий же объем составит порядка 100 литров.

Если систему дополнить буфером (к примеру, на 500 л), то объем воды увеличится до 600 л. Естественно, остывать такое количество теплоносителя будет медленнее, а это значит, что после прекращения работы нагревателя температура в помещении начнет снижаться в шесть раз медленнее.

Чтобы увеличить время остывания воды до нескольких суток, возникнет необходимость установки более мощного котла и буферного бака с большей вместимостью.

Дополнительные расходы

Также появится возможность регулировки температуры на разных этажах или в отдельных помещениях. К такой системе легко монтировать солнечные коллекторы или тепловые насосы.

</index>

Похожие статьи

Отопление будущего с помощью энергосберегающих системКлассификация отопительного оборудованияРазновидности отопительных приборовСборка солнечного коллектора для отопления своими руками

  • 25 Март 2016Paroc представляет новое премиальное решение PAROC eXtra plus
  • 24 Март 2016Новые водонагреватели Bosch с сухим тэном
  • 11 Март 2016БИТП от АДЛ — современный продукт для надежных тепловых систем
  • 10 Март 2016Новые современные решения от Danfoss

Пеллетные котлы «Пиролиз Мастер» — обзор обновленной линейки и отзывыТОП-5 твердотопливных котлов отопленияТОП-5 комбинированных котлов отопления7 лучших моделей газовых котловКакой утеплитель не грызут мышиОсобенности утеплителя ТехноблокВалерий Залетин, генеральный директор ООО НПК «Мегадор», о перспективах развития российского климатического рынка и немного о себеГенеральный директор ООО «Эксперт Инжиниринг» (торговая марка ИНЕСИС) Т.Л. Саковцева отвечает на вопросы, интересующие читателей
  • Калькулятор стоимости энергоносителя для отопления
  • Калькулятор стоимости устройства системы отопления
  • Расчет тепловой мощности котла
  • Расчет стоимости ремонтных работ
  • Задать вопрос эксперту

Используемые источники:

  • https://build-experts.ru/akkumuliruyuschaya-emkost/
  • https://dizain-vannoy.ru/sistema-otopleniya/oborudovanie/komplektuyuschie/akkumuliruyuschaya-emkost.html
  • https://udobnovdome.ru/nakopitelnyj-bak-dlya-vodosnabzheniya/
  • https://cotlix.com/kak-sdelat-teploakuumulyator
  • https://x-teplo.ru/otoplenie/oborudovanie/bufernaya-emkost.html

5 причин добавить в систему отопления накопительную емкость

В любой системе отопления часть тепла теряется. Чтобы решить эту проблему, был придуман аккумулирующий бак.

Он собирает излишки тепла, сохраняет их и возвращает в систему, когда это нужно, повышая её КПД и давая экономическую выгоду (экономия ресурсов).

Свойства аккумулирующих баков

Они пригодны для установки в систему с твердотопливными, газовыми, электрическими котлами. Предупреждают перегрев, сохраняют до 30% тепла, продляют срок службы котла. После сжигания топлива (в течение 2-6 ч) или выключения (после нескольких часов нагрева) аккумулирующая емкость отдаёт тепло не меньше четырёх часов. Двухконтурные баки позволяют держать на одном уровне температуру тёплых полов в независимости от того, включено отопление или нет. Экономия средств позволяет окупить теплоаккумулятор в течение года. В тепловом насосе емкость выполняет функцию распределителя тепла.

По типу теплообмена баки делятся на три типа:

  • полые;
  • со змеевиком, одно- или двухконтурные;
  • баки-бойлеры с установленным внутри нагревательным элементом (ТЭНом).

Продление службы котла и экономия ресурсов

Равномерное перераспределение тепла сокращает время разогрева котла до рабочей температуры. В результате образуется в разы меньше конденсата, который вызывает коррозию даже стойкой к разрушению стали. Если нет сильных перепадов температуры, дольше служит вся отопительная система. Использование разных видов теплоагрегатов в комплекте с аккумулирующей ёмкостью позволяет сэкономить до 60% топлива и электроэнергии. Электрический котёл можно включать ночью, при низком тарифе, а днём использовать газ или другое топливо. Экономятся не только ресурсы, но и время: обслуживать систему становится проще.

Мы изготавливаем лучшие в Чувашии теплоаккумулирующие баки из пищевой нержавеющей стали марки KEVERCHUL серии АСО AISI304 высокого качества, специально предназначенной для устройств такого типа. Стандартные объёмы: 100, 170, 300, 450 и 1000 литров, но по желанию заказчика и индивидуальному проекту сделаем теплоаккумулятор любой вместимости. В него можно установить ТЭН, тогда он станет электрокотлом, и вы сможете купить два устройства в одном, цена остаётся та же практически по цене одного. (Если нужно оставить слово «цена», тогда можно так после точки предыдущего предложения: «Цена в таком случае будет практически одного устройства») Изготавливаем аппараты с теплообменниками для использования двух и более разных теплоносителей. Благодаря собственному производству (в городе Чебоксары) мы держим цены на невысоком уровне.

Позвоните или напишите нам, чтобы заказать теплоаккумулятор и сохранить в вашем доме тепло и уют.

аккумулятор тепла для котлов отопления, буферная емкость, тепловой и твердотопливный

Чтобы изготовить теплоаккумулятор своими руками, нужно предварительно выполнить его чертеж Большую роль в отопительной системе играет тепловой аккумулятор. Именно он отвечает за стабильный качественный обогрев жилья даже в тех случаях, когда топлива уже нет в системе. Этот полезный агрегат можно приобрести в магазине, но стоит он весьма недешево, а не у всех есть такие деньги. Поэтому можно попробовать сделать его, а затем подключить своими руками.

Домашний аккумулятор тепла и его принцип работы

Основная задача, которую выполняет теплоаккумулятор – это поддержание отопительной системы дома с помощью горячей воды, когда по каким-либо причинам не греется печь или котел. При грамотной установке устройства можно добиться улучшения качества обогрева жилья и экономии электроэнергии.

Простыми словами, это большой резервуар с водой, заключенный в теплоизоляционную оболочку.

Преимущества использования аккумулятора тепла:

  • Даже при полной остановке работы котлов отопления – помещение будет обогреваться;
  • При наличии теплоаккумулятора котел можно не топить на ночь, что даст в итоге нехилую экономию;
  • Благодаря тому, что аккумулятор принимает на себя излишки тепла – исключается риск перегрева отопительного контура;
  • Есть возможность соединить несколько источников тепла, например, вмонтировать в теплоаккумулятор тэны.

Недостатком теплового аккумулятора считаются его размеры и вес. Они немаленькие и для удобства использования устройства, желательно отвести для него отдельную комнату.

Принцип работы устройства таков: жидкость в емкости нагревается до высокой температуры, а затем постепенно отдается в отопительную систему.

Благодаря домашнему аккумулятору тепла можно улучшить эксплуатационные качества отопительной системы дома

Тепловой аккумулятор (его еще иногда называет буферной емкостью) может играть роль водонагревателя, если внутрь него встроить змеевик. Правда, нагревать воду в большом объеме все же не получится. Заряжать термоаккумулятор можно не только с помощью котла, но и посредством солнечного коллектора. Для этого тоже встраивается змеевик, через который будет течь нагретая солнцем жидкость.

Что такое накопительный бак для отопления

Накопительный бак – это утепленная емкость с выводами для подключения труб водяного отопления. Служит для обогрева жилья в период остановки работы источника тепла.

Стандартная, без лишних наворотов теплоаккумулирующая емкость состоит из:

  • Бака в виде стального цилиндра;
  • Теплоизоляции примерно в 50- 100 мм;
  • Обшивки;
  • Врезанных в емкость штуцеров;
  • Погружных гильз для фиксации манометра и термометра.

Также подобный водяной накопитель увеличивает эффективность работы твердотопливного котла. Ведь максимальная тепловая отдача происходит при активном горении топлива, а это невозможно без буфера, забирающего все излишки тепла на себя. Чем эффективнее горят дрова, тем их меньше надо. То же самое касается газовых установок.

Пока помещение греет теплогенератор, аккумулирующий бак накапливает тепло, и вода в нем прогревается до максимальной температуры. После завершения работы котла в батареи начинает поступать горячая жидкость, обеспечивающая отопление жилья. Продолжительность обогрева зависит от литража бака и уличной температуры.

Функциональный тепловой аккумулятор для отопления своими руками

Если вы решили изготовить теплонакопитель самостоятельно, то прежде чем приступить к работе, следует определиться с его размерами и внимательно изучить чертеж устройства.

Габариты бочки можно вычислить примерно, ориентируясь на соотношение 30-50 л на 1 кВт или умножив площадь, которую нужно отапливать на 4 (полученная величина и будет нужный объем).

Также нужно прикинуть, сколько места под самодельный накопитель вы сможете выделить и как долго энергоаккумулятор должен работать вместо основного источника тепла.

Схема изготовления теплоаккумулятора:

  1. Для создания бака можно взять бочку и хорошенько зачистить ее внутри. Это необходимо чтобы в воду не попадала ржавчина или какие-то окиси. Зачистку можно провести шлифовальным кругом или болгаркой.
  2. Затем в емкости сверлятся отверстия подходящие для диаметров подающих патрубков. Это делается дрелью со сверлом по металлу или с коронкой.
  3. Потом в сделанные отверстия ввариваются патрубки с резьбой для подачи и слива жидкости. Позже на резьбу будут фиксироваться шаровые краны для подключения в систему отопления.
  4. Приваривается крышка. Во время этой работы нужно следить за тем, чтобы все швы были герметичны, и не было течи.
  5. Происходит утепление теплоаккумулятора. Утеплить устройство можно минеральной или базальтовой ватой, которой нужно обернуть бочку, после чего хорошо стянуть материал крепежной лентой из металла.
  6. Остается подключить накопитель в систему с помощью шаровых кранов.

Аккумулирующая буферная емкость должна располагаться сразу после котла, выше батарей, чтобы вода беспрепятственно поступала в радиаторы.

Для создания буферной емкости помимо бочек можно использовать пропановые баллоны, старые бойлеры или списанные технологические емкости.

Буферная емкость для твердотопливного котла своими руками и ее подключение к системе

Буферную емкость можно использовать как постоянный или только сезонный накопитель тепловой энергии. В любом случае устройство нужно правильно подключить в систему. Это достаточно несложно, поэтому легко сделать самому.

Чтобы правильно подключить буферную емкость для твердотопливного котла, следует посмотреть обучающее видео

Подключение теплоаккумулятора к системе отопления:

  • Накопительный бак и обратный выход из котла соединяются, а затем между ними ставится циркуляционный насос;
  • Подключается трубопровод;
  • Если радиаторов в доме много, то нужно последовательно подключить каждый из них;
  • Чтобы исключить риск перегрева, аккумулятори нужно снабдить предохранительными клапанами и регулирующими датчиками.

Кстати, если литраж накопительного бака больше 500 л, просто ставить его на пол из бетона крайне нежелательно. Лучше сделать дополнительный фундамент.

Для этого нужно снять стяжку и вырыть яму, достающую до плотных грунтовых слоев. Потом нужно заполнить ее битым камнем, уплотнить и залить глиной в жидком состоянии.

Стоит ли мастерить теплоаккумулятор из еврокуба

Напоследок еще несколько советов, касающихся создания буферной накопительной емкости.

Итак, что же следует еще учитывать:

  • Нельзя использовать пластиковые емкости, так как они не способны выдержать высокую температуру воды, под воздействием которой могут начать плавиться;
  • Для слишком большого дома может понадобиться объемный накопитель – в этом случае можно использовать прямоугольный или кубический короб, который можно сварить самому (к тому же его будет легче утеплить).

Многие домашние мастера пытаются сделать тепловой аккумулятор из популярного сейчас еврокуба. Тут нужно обязательно помнить, что он сделан из пластика и максимальная температура, которую он может выдержать равна 70 градусам, что очень мало. Но есть варианты более стойких емкостей, поэтому выбирая материал для будущего накопителя, следует внимательно изучать маркировку.

Как сделать теплоаккумулятор своими руками (видео)

Аккумулирующие накопительные емкости выполняют важные функции в отопительной домашней системе. Они могут повышать эффективность работы твердотопливных котлов или печей, давать возможность сэкономить электроэнергию и сырье. Сделать такой накопитель можно самостоятельно, грамотно подобрав материалы и выполнив нехитрые работы.


Добавить комментарий

Почему для пеллетных котлов необходимо накопление тепла?

Назовете ли вы это буферным резервуаром, резервуаром для горячей воды или резервуаром для хранения тепла, разные производители пеллетных котлов используют разные подходы. Вот что вам нужно знать. (Кстати, «резервуар для хранения тепла» - правильный термин.)

резервуар для хранения тепла

Приготовьтесь спуститься на скоростном лифте в заросли физики систем отопления. Извините за это, но модернизация вашей системы отопления - это большие инвестиции, на которые вы будете жить в течение следующих 20-30 зим.Поехали…

День дизайна

Система отопления вашего дома спроектирована так, чтобы вы чувствовали себя комфортно в теоретически самый холодный день года в вашем географическом регионе. Самым большим фактором, влияющим на ваш дизайнерский день, является разница температур внутри и снаружи вашего дома; это называется значением «Дельта Т». Типичная дельта T для северо-востока составляет 78 градусов, что соответствует дневной температуре -10º F на улице и комфортной температуре 68º F внутри дома. В такие дни ваша система отопления нагревается до нужной температуры и работает почти без остановок - это наиболее эффективное использование системы и топлива.

Множественные вызовы для нагрева и коротких циклов

Ежегодно самые холодные дни составляют лишь часть от общего количества дней, в течение которых работает ваша система отопления. В остальное время зоны нагрева вокруг вашего дома включаются и выключаются в зависимости от различных температур вокруг вашего дома, настроек термостата и запросов на горячую воду, если ваш производитель горячей воды для бытового потребления подключен к вашей системе отопления - популярное и эффективное решение.

Когда зона включается, это заставляет котел включиться, чтобы обеспечить теплом область, температура которой упала.В большинстве домов есть несколько зон, ни одна из которых, как правило, недостаточно велика, чтобы полностью рассеять мощность вашего котла. В результате котел достигает высокой заданной температуры (обычно около 180 ° F) и начинает изменять свою мощность все ниже и ниже, чтобы соответствовать тому, что зона может поглотить в тепле. В большинстве случаев это приводит к тому, что котел должен отключаться, но его необходимо немедленно перезапустить снова, поскольку зоны продолжают запрашивать тепло. Это называется «короткая езда на велосипеде», и это нежелательное условие.В недавних исследованиях Брукхейвенской национальной лаборатории (выполненных для Министерства энергетики США) было обнаружено, что средний котел на пеллетах работает 60% в год при 20% или менее своей полной мощности; это много коротких поездок на велосипеде.

Почему короткие циклы - это плохо?

При коротком цикле расходуется примерно на 15% больше топлива, как это меняет расчет капитализации вашего оборудования за десятилетия использования? Дополнительное топливо является результатом увеличения количества циклов пуска-останова, которые котел вынужден выполнять; и это также увеличивает выбросы котла.Короткий цикл работы вашего пеллетного котла без накопителя тепла производит от трех (3) до десяти (10) раз больше выбросов твердых частиц, чем при работе с постоянной мощностью.

Помимо чистоты и эффективности, Short Cycling отрицательно сказывается на механических и электрических компонентах вашей системы. Короткий цикл приводит к многократному необоснованному использованию компонентов системы и, в свою очередь, сокращает срок службы вашего пеллетного котла.

Какое решение?

Решение состоит в том, чтобы накапливать достаточное количество резервной тепловой энергии в виде горячей воды, так что многие потребности в тепле вокруг вашего дома будут удовлетворены, в то время как котел будет работать только один раз.Это особенно важно в межсезонье и в большинство отопительных дней, которые не такие холодные, как ваш День дизайна.

Тепловой накопитель, подключенный к вашей системе, обычно достигается путем установки сотен галлонов воды, расположенных в сильно изолированных резервуарах, подключенных к котлу и вашей системе отопления. Котел служит для нагрева этой большой тепловой массы воды, а вода, в свою очередь, используется для обогрева дома. Котел включается только тогда, когда в тепловых накопителях падает вода.Когда котел нагревает баки, он может работать в течение длительного периода времени и с очень эффективным и чистым горением с высокой скоростью, поскольку он нагревает большую тепловую массу, а не только одно или два небольших помещения в вашем доме.

Является ли тепловое хранилище единственным решением?

Единственный случай, когда вам не понадобится накопитель горячей воды, - это если ваша система была спроектирована так, чтобы хранить это тепло где-то еще. Например, система излучающего пола большой массы из бетона или преобразованная паровая система, которая имеет сотни галлонов горячей воды и высокую тепловую массу чугуна в контуре распределения отопления и радиаторах.Итак, хранение тепла - одно из решений. Во-вторых, вся ваша система отопления может иметь только одну большую зону с большой массой, которая может поглощать и рассеивать полную мощность котла в течение длительного периода времени. Как только вы добавите меньшую зону с более низкой тепловой массой, вы снова столкнетесь с многочисленными требованиями к теплу, короткими циклами и потребностью в резервуаре для хранения тепла.

Так почему же некоторые установщики говорят мне, что их система не требует хранения тепла?

Большинство, если не все современные модели пеллетных котлов «модулируют», то есть они воспринимают и реагируют на температуру воды в системе и тепловую мощность излучения, подключенного к котлу (радиаторы, фанкойлы и системы теплого пола, обогревающие ваш дом).Для большинства систем котел регулирует свою мощность и снижает мощность до 30% от полной мощности. Проблема в том, что исследования, наука и практика доказывают, что этого недостаточно для более чем 60% отопительного сезона. Все котлы МОГУТ работать без аккумуляторов тепла, но это принесет в жертву производительность. Некоторые компании решили, что их лучшая бизнес-модель - это жертвовать чистыми выбросами и экономией топлива, чтобы снизить начальную стоимость установки за счет устранения затрат на хранение тепла.Мы думаем, что это недальновидно. Если учесть увеличенное потребление топлива, повышенные выбросы, ненужную езду на велосипеде и износ, этого более чем достаточно, чтобы оправдать относительно небольшие начальные затраты на аккумулирование тепла.

А потом еще и экологическая экономия

Просто убедитесь, что вы не упустили тот момент, что при работе любого пеллетного котла без накопителя горячей воды выбросы твердых частиц в три-десять раз больше (сами посмотрите опубликованные данные испытаний EPA, представленные каждым производителем здесь: древесные гидронагреватели, одобренные EPA) .Теперь, когда у нас, наконец, есть самая чистая технология в истории отопления, компания Pellergy твердо убеждена в том, что мы обязаны перед будущими поколениями не срезать углы.

Pellergy стремится быть лидером в области чистого тепла, мы верим в физику и рекомендуем аккумулирование тепла с каждой установкой котла на древесных гранулах.

Чтобы просмотреть весь отчет Брукхейвенской национальной лаборатории, упомянутый выше, щелкните здесь или на приведенном ниже сводном графике, на котором представлены данные из отчета:

ТЕРМИЧЕСКОЕ ХРАНЕНИЕ

ТЕРМИЧЕСКОЕ ХРАНЕНИЕ,
Оптимизированное сгорание в течение всего цикла горения.

Установив газификатор древесины в сочетании с резервуаром для хранения тепла, мы можем еще больше повысить эффективность и общую простоту эксплуатации системы. В периоды низкой потребности в тепле со стороны конструкции тепло отводится в резервуар для хранения тепла. Этот бак полон воды. Это позволяет котлу работать в режиме сильного пламени с максимальной эффективностью в течение всего цикла горения. Когда огонь погас, это тепло может быть передано различным тепловым нагрузкам по мере необходимости. Когда в резервуаре-аккумуляторе постепенно истощается полезное тепло, котел разжигается.

Благодаря аккумулятору тепла мы можем доставлять необходимое количество тепла потребителям дома, поскольку они меняются в зависимости от сезонных требований к отоплению. Котел будет работать так же эффективно как зимой, так и весной. Котел можно даже периодически запускать в летнее время для производства горячей воды для душа, прачечной и т. Д.

Правильный размер накопительного бака зависит от размера системы и того, как система будет использоваться, и т. Д. Обычно мы используем резервуар емкостью от 500 до 1500 галлонов.На фото выше два типа атмосферных резервуаров. Оба этих резервуара предварительно изолированы и могут быть перемещены через обычный дверной проем перед установкой.

Внутри резервуара для хранения атмосферного воздуха мы устанавливаем медные змеевики теплообмена для передачи тепла в резервуар для воды. Эти же змеевики можно использовать для отвода тепла из накопительного бака для доставки к различным тепловым нагрузкам в здании.

В зависимости от системных требований и т. Д. Также может использоваться система хранения под давлением. В системе этого типа котловая вода направляется непосредственно в накопительный бак.В составе закрытой (напорной) системы резервуар также находится под давлением. Этот тип системы может иметь преимущества с некоторыми системами.

Производительность и простота .... Хранение тепла!

ДЕРЕВЯННЫЕ ГАЗИФИКАТОРЫ НАГРЕВАТЕЛЬНЫЕ КОТЛЫ И СИСТЕМЫ ТЕРМИЧЕСКОГО ХРАНЕНИЯ

Резервуары для горячей воды SBB для солнечных, геотермальных или гидронных систем

Инженерное и производственное совершенство - более 90 лет немецких технологий


Танки обжигаются фарфором на заводе Stiebel Eltron в Хольцминдене, Германия

Все резервуары серии Stiebel Eltron SBB / SB-E производятся на наших заводах в Германии и Словакии.Их можно использовать в жилых или коммерческих установках в качестве резервуаров для хранения бытовой горячей воды косвенного нагрева в сочетании с любым типом котлов, геотермальной или солнечной системой горячего водоснабжения.

Сосуды и теплообменники в резервуарах SBB / SB-E изготовлены из толстолистовой стали. Все поверхности, контактирующие с горячей водой, после дробеструйной обработки покрываются толстой фарфоровой эмалью для очистки стальной поверхности. Кроме того, внешняя поверхность сосудов покрыта легким фарфором. Изоляция из пенополиуретана толщиной до трех дюймов гарантирует, что горячая вода остается горячей, а потери тепла в режиме ожидания сводятся к минимуму.Все резервуары SBB / SB-E поставляются с усиленными расходуемыми анодами и видимыми индикаторами износа анодов. Резервуары SBB / SB-E также оснащены очень большим отверстием для очистки для простоты обслуживания.

Баки серии

Stiebel Eltron SBB оснащены одним или двумя теплообменниками большого диаметра, предназначенными для максимальной теплопередачи. Для гелиотермических систем можно использовать бак SBB с внешним резервным нагревателем или бак SB-E со встроенным электрическим элементом. Модели с двойным теплообменником обычно используются в солнечных тепловых установках, когда нижний змеевик подключается к коллектору, а верхний змеевик подключается к любому типу котла для резервного ввода тепла или в качестве отвода для контура лучистого отопления.

Новые резервуары SB-E с одним теплообменником и электрическим элементом

Особенности включают:


  • Готовность к солнечной энергии
  • Наружная оболочка из стали с порошковым покрытием
  • Стандартная распределительная коробка для электрического подключения
  • Все соединения NPT
  • Два дополнительных порта
  • Нагревательный элемент с муфтой можно заменить без слива воды из бака

Домашний энергосберегающий прибор

Вернуться к без сожалений Индекс ремоделирования

  1. Труба горячей воды (к кранам)
  2. Тепловая ловушка
  3. Вход холодной воды
  4. Бак для горячей воды
  5. Теплообменник (заполненный котловой водой)
  6. Накопленная горячая вода из-под крана
  7. Насос
  8. Труба водяного отопления (к радиаторам дома)
  9. Котел для домашнего отопления

Источник энергии Газовый котел Масляный котел
Рекомендуемая минимальная эффективность .83 EF .85 EF
Максимально возможный КПД .90 EF .88 EF
Ожидаемый срок службы 30 лет 30 лет
Приблизительная стоимость установки
(помимо затрат на водяной котел)
600–900 долл. США 600–900 долл. США

Если у вас есть бойлер или тепловой насос для отопления дома, вы можете использовать его для подачи горячей воды в так называемой комбинированной или косвенной системе.Эти системы более эффективны, чем отдельные системы, поскольку они исключают дополнительные потери в режиме ожидания другого резервуара или агрегата.

Котлы

Срок службы бойлера почти в три раза превышает срок службы стандартного водонагревателя. Резервуары для хранения горячей воды в этих системах также имеют тенденцию хорошо стоять; они обычно изготавливаются из прочных материалов (например, из нержавеющей стали) и не подвергаются прямому сгоранию.

Все компоненты косвенной системы очень просты, поэтому обслуживание несложно.Основная механическая часть - это насос, который перекачивает воду между накопительным баком и теплообменником. Отдельной горелки для горячей воды нет, что снижает теплопотери в доме и повышает безопасность.

Особенности

Водонагреватель косвенного действия может быть добавлен к существующему бойлеру. Однако лучше установить ее одновременно с заменой системы отопления, поскольку новую систему можно покупать с учетом нагрева воды.

Меры предосторожности

Обратитесь к местным властям.В некоторых областях требуется теплообменник с двойными стенками между водопроводной водой и котловой водой, чтобы обеспечить безопасную водопроводную воду.

Если вы строите систему из компонентов, убедитесь, что вы работаете с подрядчиком, имеющим опыт проектирования. Очень легко получить слишком горячую воду, если система не по размеру.

Убедитесь, что все компоненты косвенной системы хорошо изолированы, включая накопительный бак, теплообменник (если он находится вне накопительного бака) и все трубы, по которым вода идет к котлу и накопительному резервуару и из них.Если вы заменяете котел в процессе установки, см. Главу 8: Отопление.

Размер

Для определения размера комбинированной системы вам необходимо будет работать с вашим подрядчиком и представителем производителя. Обычно для водопроводной воды можно использовать резервуар меньшего размера, потому что котел для отопления помещений нагревает воду очень быстро и требует меньших запасов.

Тепловые насосы и рекуператоры тепла

Другой тип комбинированной системы отопления и нагрева воды - это кондиционеры и тепловые насосы.Рекуператор тепла или пароохладитель может перемещать отработанное тепло от кондиционера, воздушного теплового насоса или грунтового теплового насоса в резервуар для воды.

Реклаймер

лучше всего работает в домах, в которых много используется кондиционер (или охлаждающая функция теплового насоса), поэтому выделяется достаточно тепла, чтобы оправдать установку рекуператора. Но тепловые насосы также могут обеспечить нагрев воды зимой, когда потребности в отоплении дома не так велики.

В среднем по водонагревателям с электрическим сопротивлением экономия составляет около 25%, но в некоторых случаях она может достигать 60%.Однако тепловые насосы с рекуператорами тепла не имеют рейтинга Energy Factors, поэтому их сложно сравнивать с другими типами водонагревателей.

Вентиляционные системы рекуперации тепла

Вентиляционные системы рекуперации тепла основаны на технологии тепловых насосов. Они полезны в домах с центральной механической вентиляцией (см. Главу 6: Вентиляция и контроль влажности). Теплый влажный воздух поступает из кухни, ванной комнаты или прачечной. Тепловой насос отбирает тепло и влагу из этого воздушного потока и передает тепло горячей воде для бытового потребления.Эта система обеспечивает механическую вентиляцию, а также горячую воду. Энергопотребление обычного электрического водонагревателя можно сократить на 40%, если к нему добавить систему рекуперации тепла вентиляции.

Системы рекуперации тепла сточных вод

Система рекуперации тепла сточных вод утилизирует часть тепла от горячей воды, которая стекает в канализацию. В некоторых системах горячие сточные воды хранятся в накопительном баке, где тепловой насос может отводить тепло. Затем тепло повторно вводится в поток горячей воды для бытового потребления.Хотя это позволяет сэкономить много энергии для нагрева воды, стоимость этих систем в целом была непомерно высокой.

Новое поколение систем рекуперации тепла сточных вод избавляется от теплового насоса. Вместо этого входящая холодная вода проходит по змеевику трубы вокруг сточной канализации. По мере того, как теплая вода стекает, она передает свое тепло через стенки трубы воде, идущей к водонагревателю. Это сокращает объем работы водонагревателя, экономя до 40% энергии водонагревателя.

Отопление дома водонагревателем

В то время как большинство комбинированных систем начинаются с домашнего бойлера или теплового насоса, другие используют водонагреватель для производства тепла как для водопроводной воды, так и для дома. Это вариант, только если ваш дом очень хорошо герметичен и хорошо изолирован, или если вы живете в мягком климате. Горячая вода используется для нагрева фанкойлов системы отопления вашего дома, а затем тепло распределяется по каналам, как в стандартной печи.

Этот тип системы требует наличия высокоэффективного водонагревателя и фанкойла. Он может работать, если вам требуется менее 75 000 БТЕ / ч теплопроизводительности вашего дома. (Чтобы узнать это, попросите вашего подрядчика по отоплению произвести расчет тепловой нагрузки.) См. Главу 8: Отопление для получения дополнительной информации.

Выдержка с разрешения компании Home Energy по ремонту без сожаления (1997)

Boiler Buddy Buffer Tank Продукты для горячей воды

BB-18, BB-30 стандартно поставляются с 1 колодцем для аквастата.

BB-50-G, BB-80-3W и BB-119-3W включают 3 колодца для аквастата для точного измерения температуры, особенно для геотермальных применений.

BB-80-C включает внутренний змеевик из углеродистой стали и 1 колодец для аквастата. Эта функция обеспечивает гибкость в дизайне. Дизайн-приложения включают: гидравлический буферный бак / тепло, дополненное солнечным, геотермальным или дровяным котлом.

* Баки Boiler Buddy не предназначены для питьевой воды.

Boiler Buddy - это подразделение Hot Water Products Inc.Линия буферных резервуаров Boiler Buddy была разработана владельцами HWP, Говардом Эндресом и Грегори «Джеком» Дэниелсом, после того, как они обнаружили необходимость в тесном сотрудничестве с подрядчиками на местах для преодоления коротких циклов в установках котлов с малой массой для повышения эффективности и долговечности. .

Характеристики Boiler Buddy

  • Aquastat Control Well в комплекте для точного измерения температуры в отопительных и геотермальных системах.
  • Воздухоотделитель, встроенный в верхнюю часть бака, обеспечивает оптимальное удаление воздуха из всей системы.
  • Boiler Buddy обеспечивает гидроотделение, упрощая конструирование трубопроводов.
  • Полнопроходной сливной клапан котла позволяет легко удалять отложения, а также отлично работает для быстрого заполнения системы.
  • Разработан с большими ниппелями для обеспечения лучшего потока, который упрощает работу с оборудованием, более эффективен и позволяет лучше перемешивать в резервуаре.
  • Полнопроходной шаровой кран диаметром ¾ дюйма теперь модернизирован до шарового клапана Webstone диаметром ¾ дюйма со встроенным фитингом для шланга, который обеспечивает быстрый и простой слив.

Boiler Buddy включает в себя следующие компоненты:

  • Воздухоотделитель повышенной емкости премиум-класса
  • Все необходимые ниппели
  • Полнопроходной слив котла Premium
  • Латунная втулка для шланга
  • Сухой колодец из латунного аквастата - 1 или 3 в зависимости от модели
Предупреждение: Это устройство НЕ подходит для трубок, не являющихся кислородным барьером.

Установка напарника котла

Резервуары для хранения масла: типы и варианты установки

Если в системе отопления вашего дома используется масло в качестве топлива, вам также необходимо выбрать один из различных стилей резервуаров для хранения масла для хранения запасов масла в вашем доме. Вот краткое введение в использование мазута для отопления и типы резервуаров для хранения масла, доступные для ваших жилых нужд.

Резервуары для хранения масла: зачем использовать мазут?

Мазут - относительно распространенный источник топлива для печей и систем отопления домов. Это, вероятно, второе по употреблению топливо после природного газа. Это также более безопасный вид топлива, потому что он не взорвется, как природный газ или пропан.

Мазут перед использованием необходимо подогреть. В жидком состоянии мазут, используемый для отопления дома, не горит. Он становится горючим, когда смешивается с воздухом в результате распыления через клапан высокого давления в камеру сгорания печи.Комбинация воздуха и мелких капель масла создает легковоспламеняющуюся смесь, которая горит, выделяя тепло.

Мазут обычно является экологически чистым топливом и содержит значительное количество энергии, которая может быть преобразована в тепло. Поскольку его использование обычно ограничивается отоплением, оно часто дешевле, чем другие виды топлива для отопления.

Многие старые печи представляют собой модели, работающие на жидком топливе. Сегодня мазутные печи считаются жизнеспособным вариантом в ситуациях, когда другие виды топлива, такие как природный газ, недоступны в местной коммунальной компании.Мазут также может быть вариантом, если домовладелец не хочет устанавливать электрическую печь или систему сжигания пропана.

Помните о двух важных факторах, связанных с мазутом: его необходимо покупать оптом и хранить в одном или нескольких резервуарах для хранения масла, установленных внутри или рядом с вашим домом. В отличие от природного газа, который постоянно поступает от местной газовой компании, нефтяные печи требуют регулярной дозаправки для поддержания необходимого уровня топлива. Если позволить маслу вытечь, печь не будет выделять тепла.По этой причине необходимо тщательно контролировать уровень топлива в баке, особенно в холодную погоду и при более интенсивном использовании. Новые запасы нефти необходимо заказывать у местного поставщика вовремя, чтобы не допустить истощения запасов.

Если ваш дом или резервуар для хранения находится в месте, которое может быть затронуто зимней погодой - например, на вершине или у подножия холма, к которому ведет крутая дорога, - резервуар необходимо пополнять вовремя, чтобы обеспечить бесперебойное отопление помещения. в случае снега или льда ваш поставщик не сможет добраться до резервуара.Это часто добавляет дополнительную ответственность за наблюдение за погодой и предварительный заказ топлива в случаях, когда ожидается снегопад или скопление льда.

Перед установкой системы отопления, работающей на жидком топливе, помните о следующих соображениях безопасности и технического обслуживания:

  • Мазут может быть загрязнен веществами, снижающими эффективность топки и эффективность топлива. Эти вещества могут попадать во время наполнения резервуара или через ржавчину и коррозию внутри самого резервуара.
  • Форсунки и другие компоненты, участвующие в процессе смешивания и распыления масла, должны содержаться в хорошем состоянии и не иметь засоров или других препятствий, которые могут помешать горению масла.
  • Разливы нефти или утечки из резервуаров могут создать неприятные беспорядки и создать серьезную опасность для окружающей среды. Разлившаяся нефть может потребовать дорогостоящих процедур очистки для решения проблемы и предотвращения дополнительного загрязнения окружающей среды. Это могут быть особенно серьезные проблемы с резервуаром для хранения масла, который хранится в подвалах или в непосредственной близости от вашего дома.

Резервуары для хранения нефти: типы резервуаров

Мазут по-прежнему является частым выбором домовладельцев. Если вы выбираете отопление на жидком топливе для жилых помещений, у вас есть выбор из нескольких типов и форм резервуаров для хранения масла.

  • Наземные внутренние резервуары: Наземные внутренние резервуары для хранения - это большие резервуары для хранения нефти, которые обычно хранятся в подвале, подсобном помещении или пристроенном здании, таком как гараж. Самый распространенный из этих автономных резервуаров обычно вмещает 275 галлонов мазута.Доступны также модели меньшего размера, в которых может храниться около 160 галлонов масла, и баки большего размера, вмещающие до 400 галлонов топлива. Размер бака, который вы выберете в этом случае, будет зависеть от таких факторов, как ваши требования к комфорту в помещении, частота использования печи и климат в вашем географическом районе.

    Баки большего размера необходимо наполнять реже, но при каждом заполнении потребуется закупка большего количества топлива. В меньших баках топливо заканчивается быстрее, но их может хватить, если ваши потребности в отоплении невелики, а использование печи минимально.

  • Наземные наружные резервуары: Наземные наружные резервуары обычно устанавливаются рядом с домом, часто сбоку или сзади конструкции. Эти большие резервуары обычно можно увидеть в сельской местности и местах, куда не доходят муниципальные коммуникации. Они прочные и прочные и могут противостоять экстремальным погодным условиям, включая сильные штормы, снегопад и лед, а также очень высокие или низкие температуры. Наиболее широко используемые наружные резервуары вмещают 275 галлонов, но, как и внутренние резервуары, для тех, кто их предпочитает, доступны модели меньшего и большего размера.
  • Подземные резервуары: Эти резервуары для хранения мазута закопаны под землей, где они не видны. Подводящие трубы также можно проложить под землей. Заливная труба, через которую заправляется бак, должна быть размещена над землей в месте, где к ней могут легко добраться водители, доставляющие новые запасы мазута. Эти баки обычно больше, чем у наземных моделей, и обычно вмещают от 550 до 1000 галлонов топлива.

    При установке подземного резервуара обратите особое внимание на определение места захоронения резервуара.Если танки потеряны или их местонахождение забыто, новым владельцам может быть сложно их найти. Неожиданно закопанный топливный бак может стать серьезной проблемой для строительных бригад или новых домовладельцев во время строительства или ремонта.

Большинство резервуаров для хранения нефти имеют цилиндрическую или овальную форму. Овальные резервуары могут быть установлены как вертикально, так и горизонтально, а цилиндрические резервуары обычно устанавливаются горизонтально. Эти резервуары предназначены для использования в помещениях различного размера, особенно если они используются для хранения в помещении.Обратитесь к местному поставщику за советом о размере и форме бака, необходимого для вашей конкретной ситуации.

Резервуары для хранения нефти: материалы

Резервуары для хранения нефти обычно изготавливаются из одного из трех материалов:

  1. Сталь: Стальные резервуары, как правило, являются наиболее недорогими из имеющихся типов резервуаров и широко используются в домах во всех районах страны. Их можно использовать как для подземного, так и для надземного хранения. Стальные резервуары должны соответствовать строгим производственным и строительным стандартам.
  2. Стекловолокно: Резервуары из стекловолокна отличаются прочностью и долговечностью. Они устраняют проблемы, связанные с ржавчиной, утечками и отложениями. Резервуары для хранения нефти из стекловолокна когда-то использовались только в подземных применениях, но недавно резервуары из стекловолокна стали использоваться в надземных хранилищах.
  3. Комбинация: Комбинированные резервуары для хранения используют конструкцию с двойными стенками, что обеспечивает наиболее прочный и надежный вариант хранения. Внутренний резервуар изготовлен из толстого полиэтиленового композитного материала, а внешний резервуар - из оцинкованной стали.Стальной внешний резервуар прочен и устойчив к повреждениям, а внутренний резервуар прочен, долговечен и не подвержен коррозии. Оба резервуара должны соответствовать испытаниям под давлением и строительным стандартам. Эти типы танков являются самым дорогим вариантом, но они являются самыми безопасными и надежными танками, доступными в настоящее время.

Как правило, утечки в наземных или подземных резервуарах для хранения мазута случаются редко. Проблемы чаще возникают в стальных резервуарах, если внутренняя часть резервуара ржавеет или подвергается коррозии, создавая загрязнения, которые могут засорить топливные магистрали, фильтры или форсунки горелок.Стальная рама или подставка, удерживающая резервуар, также могут заржаветь. Если повреждение ржавчиной достаточно велико, подставка может прогнуться под весом полного бака, что приведет к его разрушению и, возможно, разливу его содержимого. Примите все возможные меры предосторожности, чтобы предотвратить эти проблемы с вашими резервуарами для хранения масла.

Резервуары для хранения масла: установка

Резервуары для хранения масла

должны устанавливаться квалифицированными специалистами для обеспечения безопасной эксплуатации, надежного хранения и надлежащей доставки масла в печь.У некоторых масляных резервуаров будут ножки, на которых стоит резервуар, в то время как другим может потребоваться подставка или другой каркас для удержания резервуара.

Рассмотрите возможность заливки бетонной плиты, которая будет служить основанием для наземных резервуаров для хранения на открытом воздухе. Для внутренних резервуаров убедитесь, что для резервуара достаточно места и что пол, на котором установлен резервуар, является ровным и способен выдержать вес полного резервуара.

Более века Griffith Energy Services, Inc. обслуживает среднеатлантические сообщества Балтимора, Хагерстауна, Эджуотера и Фредерика, штат Мэриленд; Манассас и Берривилл, Вирджиния; и Мартинсбург и Чарльз-Таун, Западная Вирджиния.Свяжитесь с нами сегодня, чтобы получить дополнительную информацию о резервуарах для хранения нефти и о том, как обеспечить безопасную и надежную установку резервуара для хранения.

Изображение предоставлено Shutterstock.com

Резервуары для хранения горячей воды, от 50 до 2250 галлонов и калориферы

Компания Ace Heaters LLC, выпускающая серию Ace, специализируется на разработке и производстве устройств A.S.M.E. кодовые баки «накопители горячей воды» для всех типов потребности в горячей воде. Популярные как «калориферы» и по конкурентоспособной цене, эти устройства обеспечивают длительное использование.

Более 75 лет резервуары для хранения Ace изготавливаются квалифицированными мастерами с использованием самого высокого качества A.S.M.E. код сертифицированных материалов. Все изготовление, сварка и испытания выполняются в строгом соответствии с правилами A.S.M.E и постоянно проверяются A.S.M.E. / National Board Inspections. Два водонагревателя емкостью 10 000 галлонов и два водонагревателя емкостью 770 галлонов снабжали Marriott в Сан-Франциско последние 15 лет.

Стандартные отверстия резервуара обеспечивают:

  • Эффективная циркуляция подпиточной и водонагревательной воды.
  • Максимальное накопление горячей воды и мощность «розлива».

Доступен широкий выбор облицовок резервуаров для продления срока службы резервуаров и обеспечения чистой, безопасной питьевой воды.

Вкладыши резервуаров включают:
  • Цемент: сверхпрочный, устойчивый к растрескиванию, пригоден для температур до 180 ° F
  • Pre-Krete: подходит для мягкой, кислой воды или воды с низким pH.
  • Эпоксидная смола: Высокотемпературная футеровка NSF 203 ° F
  • Ace Glass: эмаль для фарфора и стекла
  • Без подкладки: Недорогое хранилище для непитьевой и несанитарной воды.
  • Нержавеющая сталь: подходит для очень мягкой, кислой воды или воды с высоким pH.

Резервуары для хранения от 50 до 1615 галлонов

Характеристики:

  • Резервуары диаметром 18–72 дюйма
  • ASME Раздел VIII с цементной футеровкой (МДРД 150 фунтов на кв. Дюйм)
  • ASME Раздел IV, облицованный стеклом (МДРД 125 фунтов на кв. Дюйм, ман.)
  • Доступны вертикальные или горизонтальные модели

Опции:

  • Баки ACE могут быть упакованы с клапанами, регуляторами уровня, трубопроводами и / или другими продуктами ACE.
  • Трубные или угловые опоры и кольца резервуара (вертикальные) и незакрепленные или неподвижные опоры (горизонтальные)
  • Изоляционные пакеты, включая стальную рубашку с зеркальной отделкой

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
