Медные трубы для отопления, достоинства и недостатки, особенности монтажа и эксплуатации, технология сварки
Разводка системы отопления при помощи медных труб – не самое дешевое решение, но, при правильной планировке, долговечное и надежное: срок годности материала — 80-100 лет, но как поведут себя соединительные элементы, места пайки и другие составляющие системы – это вопрос.
Достоинства и недостатки медных труб в системах отопления
Трубопроводы из этого металла имеют долгую историю: им уже более 5тыс. лет. Изменились технологии, но положительные качества их остаются прежними:
Медные трубы при определенных условиях могут эксплуатироваться долгоДостаточно приличный список плюсов. Но недостатки тоже есть и достаточно серьезные:
- Несовместимость с другими материалами. При наличии в системе алюминиевых элементов начинается активные электрохимические реакции. При прямом соединении с изделиями из других металлов разрушение происходит быстро. Для улучшения ситуации можно использовать латунные переходники и фитинги. Но в одной системе алюминий и медь лучше не совмещать: они вступают в реакцию, при которой выделяется большое количество газов, так что при отсутствии газовыпускных клапанов систему может разорвать.
При прямом контакте с другими материалами идет активное разрушение
- Высокая цена. Это относится и к трубам и к фитингам. Требуется еще припой, который стоит очень немало и если не приобретение, то аренда специального оборудования. Система в целом получается дорогая. Особенно если учесть, что алюминиевые радиаторы ставить нельзя, чугунные – чуть лучше, но тоже плохо, так что и радиаторы желательно ставить медные, или биметалл с медью.
- При наличии в теплоносителе твердых частиц быстро происходит стирание, так как это мягкий и пластичный материал. Потому необходим механический фильтр, для удаления абразивных частиц из среды.
- Требуется изоляция от блуждающих токов: медь – очень хороший проводник электричества. Потому требуется отлично сделанный контур заземления и наличие диэлектрических прокладок в системе.
- Сложность монтажных работ: обязательно специальное оборудование. Но можно использовать бронзовые обжимные фитинги, для установки которых требуются только ключи (разводные или рожковые). Обжимные фитинги для медных труб устанавливаются руками, но монолитить их в стены нельзя
- Необходима защита от механических воздействий или бережное отношение, иначе через несколько лет будут не трубы, а бесформенная груда металла.
Есть еще несколько свойств, которые в зависимости от точки зрения или условий эксплуатации можно отнести и к плюсам и к минусам:
- Первое – высокая теплопроводность. Если медные трубы отопления прокладываются открыто – они излучают достаточно большое количество тепла. Потому радиаторов может потребоваться меньше. Это плюс. При закрытой прокладке в стене или полу требуется тщательная теплоизоляция, чтобы теплоноситель через трубу не передал все тепло стене (особенно это возможно при прокладке в стенах, выходящих на улицу). Это минус.
- Мягкость и пластичность. С одной стороны это хорошо – трубы при помощи специального устройства можно гнуть в достаточно больших пределах, что ведет к меньшему количеству соединений и фитингов. Это хорошо. Но мягкость материала веет к тому, что фиксировать их нужно через небольшой промежуток, а в некоторых случаях делать специальные короба: при высокой температуре теплоносителя медь может размягчиться и потерять форму. Это плохо. Не самый приятный момент состоит и в том, что при ударе медные трубы деформируются, следовательно ухудшается циркуляция теплоносителя. В результате при небрежном отношении и множественных искривлениях эффективность системы может очень снизится. Тоже нехорошо.
Большинство проблем, которые могут возникнуть при эксплуатации водопроводов, связаны с низким качеством продукции. И это не рекламные трюки, а результаты эксплуатации: правильно спроектированная система, состоящая из проверенных элементов, работает отлично. При наличии даже небольшого фрагмента из «левого» материала, начинаются проблемы.
Пример: водопровод холодной воды и ГВС собран из меди, все материалы использованы качественные, фирменные, за исключением одного куска трубы (не хватило) в разводке ГВС, купленного с первого лотка на рынке. Результат – через полтора года эксплуатации появилась голубая пленка на сантехнике, к которой подведена горячая вода (там, где только холодная, изменений нет). Хозяевам пришлось менять всю гребенку ГВС из-за наличия активного процесса коррозии в «левом» участке трубы.Большинство проблем с медными трубопроводами связано с низким качеством материаловЧтобы ориентироваться в марках и купить медные трубы, которые подходят для отопления, необходимо знать виды производимых компонентов, их типы, область эксплуатации и маркировку.
Маркировка и стоимость
Медные трубы выпускаются двух видов: мягкие и твердые. Для отопления чаще используют твердые. Форма выпуска – линейные отрезки по 2-5м длиной или бухты, в которых скручены отрезки по 5-10м.
Размеры. Обозначается наружный диаметр в миллиметрах (обычно отечественного производства или из стран СНГ) или дюймах (импортные), а через дробь или «х» ставится толщина стенки: 22х1 мм (22/1мм) – наружный диаметр 22мм, толщина стенки 1мм, значит внутренний диаметр, по которому и проектируются системы отопления, составит 21мм (22-1=21). Для разводки бытовой системы отопления волне достаточно толщины стенки 0,8-1мм.
Диаметр медных труб маркируют наружный, а через дробь ставят толщину стенкиЧтобы не ошибиться с выбором диаметра при разводке индивидуального отопления, проще «танцевать» от выхода котла. Вот такого диаметра и будут ваши трубы до первого разветвления. Если система небольшая всю разводку можно делать одной трубой, но если она достаточно большая, нужно следовать правилу: после каждого разветвления используется труба с диаметром, меньшим на один шаг по размерной сетке. Ответвление к отопительному прибору (радиатору или полотенцесушителю) также идет меньшим на шаг диаметром.
Например, из котла выходит 24мм, на первом ответвлении отделяются две ветки, которые идут уже 22мм трубами, а к радиаторам от нее отходит 20мм. «Обратка» собирается аналогично, но от меньшего к большему размеру. Если же отапливаться будет большая площадь в несколько этажей, желателен профессиональный теплотехнический расчет.
Штуцера из котла обычно выходят или медные или латунные, но в каждом случае уточняйте и помните, что напрямую другие материалы соединять с медью нельзя. Для того чтобы не возникало химической реакции использовать придется латунные или бронзовые фитинги или переходники.
Есть еще трубы отожженные и неотожженные. Неотоженные трубы имеют большой запас прочности: они выдерживают давление до 450 Мпа, но не очень хорошо гнутся: могут растянуться только на 6%. Чтобы изменить характеристики их разогревают до высоких температур, затем охлаждают. Процесс называется отжигом, а изделия, которые после него получились, отоженными. Запас прочности стал меньше – до 22Мпа, но зато увеличена эластичность: растягиваться материал может на 50-60%. Также материал стал более устойчивым к перепадам температур, переносит без проблем ультрафиолет и почти нечувствителен к высокой влажности. Потому и применяется отожженная медь не только в отоплении, но и в двигателях и приводах автомобилей.
Один из примеров пайки медных трубСтоимость медных труб для отопления высока. Можем сравнить:
- армированные полипропиленовые трубы диаметр 16мм — от 40 руб/м;
- металлопластиковые трубы диаметр 16мм – от 47 руб/м;
- неотожженные медные диаметр 10мм — от 280руб/м;
- отожженные медные диаметр 18мм – от 400руб/м.

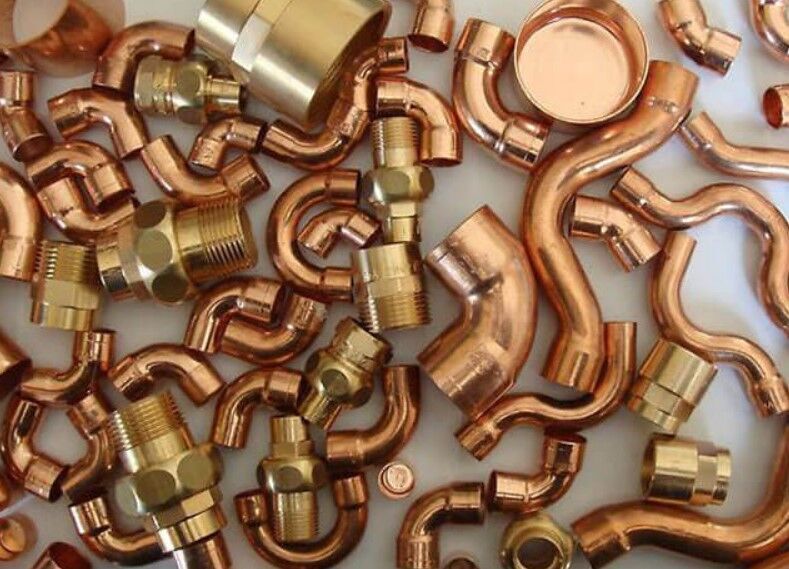

Примерно та же картина будет и в фитингах: медные в разы дороже даже тех, которые используются в металлопластиковых системах. В качестве примера приведены не самые дорогие ППР и МП трубы, есть дороже, причем в разы, но и медные также не самые дорогие. Так что ориентировочно разницу вы представляете.
Монтаж медных труб отопления
При сборке трубопровода используются два вида соединений: при помощи фитингов и сварки. Через разборные или прессовые фитинги стыкуются трубы с отопительными приборами. Возможна установка и для соединения/разветвления труб, но чаще используется для этих целей сварка. При использовании отожженных труб в нужных местах их можно гнуть, уменьшая количество соединений. Для изгиба используют специальное приспособление – трубогиб, которое позволяет получить разные углы не уменьшая просвета трубы и не ухудшая проходимость системы. Гнуть медные трубы руками практически невозможно: хоть материал и пластичен, но изогнуть его вручную без уменьшения просвета не получается. Так что такой метод лучше не использовать.
Чтобы согнуть медную трубу используют специальное оборудование — руками это делать нельзя, так как уменьшается просвет трубы и ухудшается циркуляцияДля установки обжимных фитингов не требуется никакого специального оборудования: труба вставляется в соответствующий паз до упора, а затем при помощи гайки закручивается, прижимая материал трубы к корпусу фитинга. Для плотного прилегания могут понадобиться два ключа – подтянуть до полной герметизации. Это все требуемое оборудование. Но специфика обжимных соединений такова, что требуется постоянный контроль герметичности: периодически они начинают «капать». Потому такие соединения нельзя замуровывать.
Установка прессовых фитингов происходит при помощи специальных пресс-машин. Они стоят недешево (и аренда в том числе). Зато соединение получается герметичным и надежным, но неразъемным.
Более универсальным и надежным считается капиллярная пайка. Таким способом можно соединять участки труб одинакового диаметра напрямую: один из свариваемых концов развальцовывают – незначительно увеличивают диаметр, чтобы трубы можно было вставить одну в другую. Для этого используют специальное устройство. Место соединения зачищают при помощи металлической щетки или специальных губок (есть в продаже). Заем соединяемые поверхности обрабатывают флюсом – специальным составом, который улучшает «сцепление» металла с припоем. Обработанные трубы вставляют одна в другую. Просвет между ними при этом должен быть минимальным – доли миллиметра. Затем соединение разогревают при помощи сварной горелки. Когда материал нагреется до температуры плавления припоя, его вносят в пламя и расплавленным составом заливают имеющиеся щели. После того как шов заполнен, его остужают. Можно просто оставить его на воздухе, до остывания, а можно опустить в воду. В принципе, процесс не очень сложный, но требуется опыт, сноровка и тщательность исполнения: и развальцовка и сам процесс заполнения требуют точности и аккуратности. По такой де схеме паяются соединения со специальными медными фитингами под пайку.
Чем покрасить медные трубы отопления
При подборе краски нужно учесть следующие тонкости: она не должна изменять цвет при высокой температуре, защищать от внешних воздействий, и не должна слоиться. Чтобы краска ложилась ровнее, необходима обработка грунтовкой для цветных металлов. Подойдет свинцово-суриковая грунтовка 81.
Причем нужно учесть, что краска не впитывается, и разносить ее кисточкой требуется тщательно. Но добиться более-менее ровной прокраски можно только после нанесения двух слоев. Чуть легче работать с краской в баллончиках: она ложиться равномернее.
Красить медные трубы можно, но придется накладывать несколько тонких слоевДля медных труб нельзя использовать масляные краски – они от температуры темнеют, а вв системах отопления она немалая. Подходят следующие краски: эмали ПФ – 115, 156, 167, 187, 223 и 519, эмали алкидные, полиуретановые и ГФ – 0119. Допускается использование лаков: ВЛ–51 или этинолевый лак, в который в соотношении 9к1 добавлена пудра алюминия.
Отзывы и опыт эксплуатации
Медные трубы кто-то считает отличным выходом, а кто-то не приемлет. Но, собственно, это характерно для любой технологи и материала. Единственное, на что обращают внимание, и к чему стоит прислушаться – это к тому, что при кислой среде медь начинает разрушаться. Потому заливайте в систему или теплоноситель с нейтральным PH или со слабо-щелочным. Также не рекомендуют использовать стальные, алюминиевые или чугунные радиаторы. Обязательно нужно защищать систему от блуждающих токов (заземление и диэлектрические прокладки обязательны) иначе начинается химическое или электрохимическое разрушение. Но в системах центрального отопления полностью вы от разрушения не избавитесь: теплоноситель в них насыщен железом, и если твердые частицы можно задержать фильтром, то от растворенных в нем никуда не деться.
Еще один совет от опытного монтажника: медь очень боится контакта с бетоном (окисляется). Скорость разрушения зависит от состава стены, но в любом случае лучше уложить трубу в ПВХ оболочку или любой схожий по характеристикам изолятор.
Медные трубы вступают в активную реакцию с бетоном, потому их лучше укладывать в защитной оболочкеЕще совет от мастера, но уже касается он пайки: важно не переусердствовать. Во-первых, от переизбытка старательности можно заварить весь просвет (если труба небольшого диаметра это особенно актуально), во-вторых, при перегреве мягкого припоя пасту перегревают, из-за чего она коксуется, что приводит к образованию свищей, ну и в-третьих, не переусердствуйте с количеством припоя. Если опыта нет, попрактикуйтесь в сварке на небольших кусках труб: можно проконтролировать и просвет и герметичность соединения. А после приобретения хоть какого-то опыта можно приступать и к сварке системы.
Итоги
Как видим медные трубы для отопления – хороший, но не идеальный вариант. Много у такого материала плюсов, но не меньше минусов. Возможно появление коррозии — это может стать следствием неправильно подобранного состава теплоносителя, высокого давления или гидроудара. Причем стоит учесть, что срок службы медных систем отопления напрямую зависит от правильного проектирования и монтажа, то есть, даже если будут использоваться качественные оставляющие, но их спаяют или проложат «кривыми» руками, длительной эксплуатации не будет. А специалистов, которые грамотно работают с медью сегодня ой как немного, и стоят их услуги (в довесок к материалам) тоже очень недешево. Возможно, потому и достаточно редко ставят ее сегодня, тем более что есть неплохая замена – полипропилен (армированный) или металлопластик.
Напоследок несколько видео-уроков с полезной информацией. В этом видео есть немного о типах припоев.
А в этом видео материале рассказывается о том, как делают медные фитинги. Интересно…
Преимущества медных труб для систем отопления и водоснабжения
Для вопросов:
[email protected]
Коммуникации для отопления и водоснабжения всегда обходятся дорого. Экономить на материалах смысла нет, потому что любая поломка влечет за собой неприятные последствия и затраты. Потратиться придется на ремонт системы и устранение результата протечек. Медные трубы в этом смысле — надежный способ сделать качественное и долговечное водоснабжение или отопление.
Виды труб для отопления и водоснабжения
Самый распространенный материал для труб в России до недавнего времени — это сталь. Часто, особенно в частном секторе, используется полипропилен. И стальные, и пластиковые трубы выбираются, как правило, из соображений дешевизны. При этом срок службы, затраты на обслуживание и качество таких систем вызывают вопросы. Так, ВЦИОМ провел исследование, которое показало, что уже в первые 3 года эксплуатации пластиковых труб в 8 квартирах из 100 происходят аварии. В процессе страдает имущество жильцов, подвергается риску и собственность соседей. В итоге — расходы на ремонт и возмещение ущерба пострадавшим.
Сэкономив 1 раз на материалах, можно заплатить гораздо больше за время эксплуатации. Поэтому медные трубы и являются очень экономичным вариантом: они не требуют обслуживания, долго служат и полностью окупаются. Но список преимуществ этим не ограничивается.
Прежде чем перейти к перечислению достоинств, определимся, на какие параметры нужно ориентироваться при выборе труб:
- температурный режим;
- срок эксплуатации;
- особенности монтажа;
- теплопроводность.
Оценим свойства медных труб, исходя из этих и других параметров.
Почему стоит выбрать медь
Соотношение «цена-качество» для коммуникаций из меди — одно из лучших. Из чего же складывается это качество?
- устойчивость к коррозии. При контакте с водой на поверхности появляется слой оксидной пленки, которая дополнительно защищает материал и продлевает срок службы — до 50-100 лет;
- бактерицидные свойства. Часть микробов в воде, протекающей по медным трубам, погибает. Подавляется размножение всех видов бактерий. Используя комплекс «трубопровод из меди+фильтры», можно получить воду высокого качества;
- пластичность. Одно из свойств металла — упругость и податливость к обработке. Медь не деформируется от перепадов температур, не разрушается при температурах от -110 до +250ºC;
- рабочее давление — до 200 атм. Можно использовать и в водопроводе, и в отопительных системах;
- гладкая внутренняя поверхность способствует свободному протоку воды и уменьшает вероятность появления засоров.
Теплопроводность 401 Вт/(м*с) позволяет использовать медь в качестве материала для труб отопления. Для водоснабжения может применяться специальная оболочка из ПВХ — чтобы препятствовать теплопотерям.
Основное препятствие при использовании медных труб (кроме цены) — это монтаж. Его не выполнить подручными средствами. Есть два способа монтажа: резьбовые соединения и пайка. Первый метод является более предпочтительным с учетом свойств материала при нагревании. Выбирая комплектующие, приобретайте качественные изделия, к примеру, медные фитинги Conex Banninger.
Пайка создает прочные соединения, которые не требуют дополнительного обслуживания. Но для таких работ потребуются специальное оборудование и определенные навыки.
Пластичность меди упрощает монтажные работы: трубы можно изгибать, придавая конструкции нужную геометрию.
Особенность систем из меди в том, что они выглядят эстетично и при желании трубопровод можно оставить открытым. В условиях модной тенденции на оформление помещений в стиле лофт медные трубы находят свое место в интерьерах по всему миру именно как часть дизайна.
4 различных типа медных труб и как их выбрать
К
Хуан Родригес
Хуан Родригес
Хуан Родригес — отмеченный наградами инженер-строитель с более чем 20-летним опытом реализации крупномасштабных строительных проектов. Он является экспертом в области нового строительства, реконструкции, сноса и соблюдения норм. Он также выступает на отраслевых форумах и работает судьей на международных инженерных конкурсах.
Узнайте больше о The Spruce’s Редакционный процесс
Обновлено 01.09.22
Рассмотрено
Ричард Эпштейн
Рассмотрено Ричард Эпштейн
Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших профсоюзных строительных компаний Нью-Йорка.
Узнайте больше о The Spruce’s Наблюдательный совет
Факт проверен
Джессика Врубель
Факт проверен Джессика Врубель
Джессика Врубель имеет богатый опыт работы писателем и редактором, работала в различных изданиях, газетах и публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.
Узнайте больше о The Spruce’s Редакционный процесс
Ель / Эллен Линднер
Медные трубы обычно используются в строительной отрасли для бытовых водопроводов, а иногда и для дренажных и вентиляционных линий. Медные трубы могут быть изготовлены как из мягкой, так и из жесткой меди, они обладают отличной коррозионной стойкостью и надежными соединениями. В то время как гибкий PEX (сшитый полиэтилен) в настоящее время является более распространенным выбором для новой установки и модернизации, медные трубы по-прежнему имеют свое место. Он считается более прочным строительным материалом с более длительным сроком службы — до 70 лет. Однако медь примерно на 60 процентов дороже, чем PEX, и она может растрескиваться, если вода внутри труб подвергается воздействию низких температур.
Три наиболее распространенных типа медных труб, используемых в жилом и коммерческом строительстве, — это тип K, тип L и тип M. Четвертый тип, используемый для дренажно-канализационно-вентиляционных труб, или DWV, чаще всего встречается в некоторых старых домах. . Ниже мы обсудим, как правильно выбрать медную трубу для вашего применения.
Тип | Методы установки | Доступна гибкая форма | Общее использование |
Тип K | •Паяный •Компрессионный •Вставной •Пресс-соединение •Развальцовка (гибкая трубка) | Да | Магистральные водопроводы, подземные линии |
Тип L | •Паяный •Компрессионный •Вставной •Пресс-соединение •Развальцовка (гибкая трубка) | Да | Отводы водопровода |
Тип M | •Паяный •Компрессионный •Вставной •Пресс-соединение | № | Отводы водопровода |
ДВВ | Пайка, скользящее соединение | № | Сантехнические линии DWV |
Что такое пресс-соединение?
Пресс-фитинги — это беспламенный метод соединения медных труб, используемый в основном профессиональными сантехниками. В нем используются специальные фитинги с внутренними эластомерными прокладками (такими как EPDM) для создания уплотнения, выдерживающего давление. В руках профессионалов пресс-фитинги легко изготовить, но для этого требуются дорогостоящие гидравлические инструменты, поэтому любители редко используют их. Домовладельцы, которые хотят использовать беспламенный метод соединения, скорее всего, будут использовать вставные соединители, такие как фитинги Shark-Bite.
01 04
Медная труба типа K
Ель / Кевин Норрис
Подходит для: Магистральные водопроводы, подземные сооружения.
Медная труба типа К имеет самую толстую стенку из всех распространенных типов. Он используется для распределения воды, противопожарной защиты, масла, отопления, вентиляции и кондиционирования воздуха и многих других применений в строительной отрасли. Трубы типа К доступны в жестких и гибких формах. Он рекомендуется для магистральных водопроводов и подземных сооружений, поскольку его толщина позволяет ему выдерживать давление засыпанного грунта в траншеях.
Медная труба типа K обычно обозначается зеленой маркировкой. Это дорогая форма медной трубы, поэтому она обычно не используется для внутренних водопроводных труб.
02 04
Медная труба типа L
Ель / Кевин Норрис
Подходит для: Внутренние ответвления водопровода.
Медная труба типа L используется для внутренней сантехники, а также для противопожарной защиты и некоторых приложений HVAC. Он доступен в жесткой и гибкой формах. Тип L считается наиболее распространенным типом медных труб, поскольку он может использоваться во многих других областях, чем тип K. Гибкая медь типа L является обычным выбором для ремонта или замены старых ответвлений водопроводных линий. Тип L также можно использовать вне дома, где он будет подвергаться прямому воздействию. Медь типа L тоньше, чем тип K, но толще, чем тип M.
Медь типа L обычно обозначается синим штампом. Это тип, который профессиональные сантехники используют для большинства внутренних водопроводных сетей.
Наконечник
Любители, выполняющие сантехнические работы самостоятельно, все чаще обнаруживают, что вставные соединители, такие как популярный бренд SharkBite, предлагают простой способ создания прочных соединений труб. Хотя использование вставных фитингов дороже, чем припаянные, они проще и безопаснее, поскольку не требуют пламени горелки.
03 04
Медная труба типа M
Ель / Кевин Норрис
Подходит для : Ответвления водопроводных линий.
Медная труба типа M тоньше, чем медные трубы типа K и L. Это обычный выбор для ремонта, замены и расширения внутренних линий водоснабжения. Но медь типа M не всегда разрешена сантехническими нормами во всех регионах, поэтому сначала обратитесь в местную строительную комиссию. Там, где это разрешено, его часто предпочитают для жилых помещений из-за его относительно низкой цены: более тонкая стенка трубы означает меньшее количество меди и, следовательно, более низкую цену. Это фаворит домашних мастеров, которым легко резать и подгонять. Но он не доступен в гибкой форме, как тип L.
Медная труба типа М имеет красную маркировку.
04 из 04
Медный трубопровод DWV
Ель / Кевин Норрис
Подходит для: Иногда используется для труб DWV (дренаж-сброс-вентиляция).
Медные трубы для сантехнических стоков и вентиляционных отверстий использовались во многих старых домах и коммерческих объектах, но в современном строительстве их практически заменили трубами из ПВХ или АБС-пластика. (Для конкретных применений или видов использования см. местный код.) Он подходит только для надземных применений и имеет низкое номинальное давление; он не может выдержать давление воды большинства муниципальных систем водоснабжения.
Труба DWV обычно имеет желтую маркировку, чтобы отличить ее от других типов.
Выбор медной трубы
Медная водопроводная труба (часто известная как трубка) бывает нескольких типов в зависимости от толщины стенок трубы по отношению к диаметру трубы. Как указывалось выше, выбор правильной медной трубы — это всего лишь вопрос соответствия толщины стенок трубы потребностям применения. Тип K имеет самое большое отношение толщины стенки к диаметру трубы и обычно используется для подземных применений, где требуется чрезвычайная прочность. С другой стороны, марка DWV имеет наименьшее отношение толщины стенки к диаметру трубы, что делает ее пригодной только для дренажных и вентиляционных линий, которые вообще не находятся под давлением. Промежуточные типы L и M чаще всего используются для стандартных труб подачи воды под давлением. В итоге:
- Марка DWV: При толщине стенки 0,42 дюйма для трубы диаметром 1 1/2 дюйма эта марка медной трубы рекомендуется для наземных и подземных дренажных, канализационных и вентиляционных линий. Однако, учитывая стоимость меди, редко выбирают медные трубы DWV, когда ПВХ и АБС-пластик намного дешевле и с ними легче работать. Исключением могут быть открытые места, особенно старинные дома, где необходимо соответствовать исторической практике.
- Тип М: С толщиной стенки 0,28 дюйма для 1/2-дюймовой трубы этот сорт медной трубы обычно используется для бытовых водопроводных труб. (Он также используется в противопожарной защите, мазуте, ОВКВ и трубопроводах вакуумных систем, хотя такое использование не является обычным явлением для домовладельцев, занимающихся своими руками.) Он дешевле, чем более толстые сорта меди, поэтому там, где нормы допускают его использование, он самый популярный выбор для домашних мастеров и профессиональных сантехников, выполняющих ремонт или замену существующих медных систем водоснабжения в домах.
- Тип L: С толщиной стенки . 0,40, этот сорт медной трубы также используется для тех же целей, что и тип M, но его дополнительная толщина придает ей прочность, необходимую для линий природного газа. Его также можно использовать в открытых надземных местах на открытом воздухе, например, в плавательных бассейнах или спа-трубах. В тех случаях, когда местные правила имеют ограничения на использование типа M, этот сорт используется для обычного ремонта и замены существующих внутренних систем водоснабжения.
- Тип K: С толщиной стенки 0,65 этот сорт медной трубы может использоваться для всех применений, подходящих для типов M и L, но из-за его высокой стоимости он обычно используется для подземных применений, где требуется большая прочность. требуется. Это не обычный выбор для ремонта и замены внутренней сантехники.
При покупке трубы имейте в виду, что фактический внешний диаметр (НД) жесткой медной трубы всегда на 1/8 дюйма больше номинального размера, как маркируется труба. Например, медная труба диаметром 1/2 дюйма имеет внешний диаметр 5/8 дюйма. Это относится ко всем трем распространенным типам труб: K, L и M.
Однако все чаще для ремонта и замены сантехники выбирают ни один из вышеперечисленных вариантов, а скорее используют гибкие трубы из PEX (сшитого полиэтилена) — не только для новых установок, но и для ремонта существующих систем. Профессиональные сантехники довольно часто заделывают PEX всякий раз, когда замена водопроводной линии ответвления является чем-то большим, чем небольшой ремонт. А домашние мастера все чаще могут сами использовать трубы и фитинги PEX, хотя когда-то это было территорией только профессионалов.
Однако, если вы хотите, чтобы ваша водопроводная система была единообразной, медные трубы по-прежнему широко используются, и любой сантехник сможет их установить.
Как заменить медную трубу на PEX
Источники статей
The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.
Типы медных труб. Ассоциация развития меди.
Справочник по медным трубам. Ассоциация развития меди, Inc.
