Перфорированные, комбинированные и глухие короба для труб отопления.

Заказать

Компания Эко-Экран предлагает различные способы декорирования труб отопления. Наиболее часто мы используем для этого МДФ перфорированный, либо Металл.

Металлический декоративный перфорированный короб – это один из оптимальных вариантов декорирования труб отопления. Он подойдет для декорирования труб на кухне, в ванной комнате, туалете, в любом помещении по вашему желанию.

Перфорированный короб для труб отопления из металла изготавливается индивидуально, под заказ, по чертежам (эскизам) конкретно для каждого заказчика. Любого цвета по классификации RAL. Базовым цветом является - белый.

Короб для труб отопления делается как целиком из перфорированного металла, так и из комбинированного металла, то есть одна часть короба изготавливается из глухого металла, а другая часть делается из перфорированного металла любой перфорации.

Виды перфораций:

Различная перфорация короба для труб отопления решает не только декоративную задачу, скрывая от глаз проходящие трубы и прочие сантехнические элементы – вентиля, разветвления, счётчики и т.д. но и поддерживает циркуляцию тёплого воздуха в помещении идущую от труб отопления. Перфорированные и комбинированные короба для труб отопления не только превосходно сохраняют свою форму и цвет при воздействии на них перепадов температур, при включении и отключении отопления, но и при правильной эксплуатации надёжны и долговечны. Они используются для декорирования труб в различных помещениях – квартирах и частных домах, детских садах и школах, кафе и ресторанах, магазинах и зданиях общественного назначения, а так же в любых других помещениях различного назначения.

Какие бывают декоративные короба для труб отопления:

Декоративные короба для труб отопления делаются из перфорированного металла различной перфорации и цвета. При необходимости в них делаются вырезы под трубы или лючки для доступа к вентилям. Короба для труб бывают следующих видов:

  1. Прямоугольный – П образный с прямыми углами. Схема (А)
  2. П - образный с закруглёнными углами. Схема (Б)
  3. Округлый. Схема (В)
  4. Г- образный, для труб в углу помещения. Схема (Г)

При необходимости в перфорированном коробе для труб отопления может быть смонтирован лючок для лёгкого доступа к сантехническим вентилям, разветвлению труб, счётчикам и заглушкам.

Короб П-образный металлический

Короб П-образный
Уголки внутрь

Короб П-образный
Уголки наружу

Короб П-образный
Подгиб сетки

Короб П-образный
Уголки внутрь

Короб П-образный
Уголки наружу

Короб П-образный
Подгиб сетки

Короб Г-образный металлический

Короб Г-образный
Уголки внутрь

Короб Г-образный
Уголки наружу

Короб Г-образный
Подгиб сетки

Короб Г-образный
Уголки внутрь

Короб Г-образный
Уголки наружу

Короб Г-образный
Подгиб сетки

Стыковка коробов из металла

Способы крепления коробов для труб отопления из металла:

В зависимости от желания заказчика и конструктивной технической возможности существуют следующие способы крепления перфорированных коробов для труб отопления:

  1. Уголки во внутрь. ( Уголок - сплошной металл.)
  2. Уголки наружу. ( Уголок - сплошной металл.)
  3. Подгиб армстронг. ( Подгибается перфорированный металл.)

Указанные способы крепления используются для любых коробов на трубы отопления всех типов – «Г» образных, «П» образных - прямоугольных, «П» образных - с закруглёнными углами и округлых. Выбор способа крепления согласовывается с замерщиком на замере при составлении технического задания и обязательно указывается в чертеже (эскизе).

Цвета изделий:

Как мы уже сказали выше, различные цвета по RAL. Применяется метод порошковой покраски, имеющий ряд преимуществ:

  • выдерживает высокий температурный нагрев
  • не изменяет цвет под воздействием ультрафиолета (не выцветает)
  • экологически чистый и безопасный для здоровья.



Декоративный короб для труб отопления

Трубопроводы отопления нередко становятся камнем преткновения на пути к улучшению интерьеров комнат. Иногда они выходят из стен в самых неожиданных местах, неприятно бросаясь в глаза. Бывает, стояки находятся на большом расстоянии от стены, а чтобы их спрятать под короб, надо закрыть весь угол. Если другого выхода нет, то приходится так и делать, но в большинстве случаев ситуацию может спасти декоративный короб для труб отопления. В данном материале будет рассказано, в чем преимущества декоративных экранов и какие изделия предлагаются нынче на рынке

Виды декоративных экранов

Все средства для выполнения скрытой прокладки отопительных труб можно условно разделить на 2 группы:

  • изделия заводской готовности;
  • самодельные короба.

Первая группа – это экраны, продаваемые в готовом виде. Их преимущество в невысокой стоимости и простоте установки. Не нужно ничего придумывать под трубы отопления, достаточно собрать готовую конструкцию и прикрепить ее согласно инструкции. Дополнительное преимущество таких экранов заключается в том, что при аварии или необходимости заменить трубу короб так же просто снимается, как и монтируется.

Для справки. На рынке имеются в продаже целые комплекты декоративных экранов, включающие в себя короб для батареи и для трубы, сделанные из одного материала.

Серьезных недостатков у заводских экранов нет. Что же заставляет многих домовладельцев зашивать неугодную трубу гипсокартоном или пластиком? Ответ прост: короб из гипсокартона закрывает стояк полностью, при этом появляется возможность облицевать его как угодно и вписать в любой интерьер. Невзирая на широкий выбор, заводские изделия не настолько разнообразны, чтобы удовлетворить всех домовладельцев, а некоторым они просто не нравятся, это дело вкуса.

В свою очередь, глухие самодельные экраны из гипсокартона обладают одним недостатком технического плана. Дело в том, что стояк, находящийся в закрытом пространстве, нагревает воздух внутри него градусов на 5—10 выше, чем в комнате. При этом тепло от него в помещение практически не поступает. Если речь идет о квартире, то глухие экраны для труб отопления лишают вас законной доли тепла, за которое вы платите немалые деньги.

Нюанс второй: разница температур между закрытым пространством короба и улицей возрастает, следовательно, теплообмен интенсивнее идет в сторону улицы, а не в направлении комнаты. Простыми словами это означает, что вы платите за обогрев окружающей среды. Но выход есть: это качественная теплоизоляция трубы, находящейся под гипсокартоном, что приведет к дополнительным затратам.

Какой декоративный экран лучше?

На данный момент декоративные короба для труб систем отопления производятся из следующих материалов:

  • пластмасса;
  • металл;
  •  МДФ;
  • древесина.

Пластик – это один из самых неудачных материалов для изготовления коробов, призванных прятать горячие трубы. Дело в том, что с целью уменьшения цены производители используют недорогие виды пластмассы для данных изделий. Такой материал быстро коробится от нагрева, теряет внешний вид, а то и желтеет, становится хрупким. Из всех видов экранов пластиковый короб для труб – самый дешевый, но и служит недолго, хорошо подойдет в качестве временного решения вопроса. Внимания заслуживает пластиковый короб, сделанный под плинтус, но это уже другая ценовая категория.

Металл – это наоборот, самое лучшее решение для декоративного ограждения отопительных стояков и магистралей. Особенно хороши изделия с частой перфорацией или в виде решетки. Металл – отличный проводник тепла и успешно передаст его в помещение, а через отверстия кожух пропустит внутрь достаточно воздуха для подогрева. Так что с технической стороны металлу нет равных.

С точки зрения эксплуатации стальные изделия также на высоте. Они покрываются прочным порошковым покрытием из полиэстера, выдерживающего высокую температуру и разные механические воздействия. Опять же, металлические короба в случае чего всегда можно перекрасить, так что служить они будут долго. Ну и последний довод в пользу стальных экранов: их легко чистить каким угодно способом, хоть вытирать тряпкой, хоть снимать и мыть в ванной под проточной водой.

Короба из МДФ и древесины

Отлично смотрятся на батареях и трубах декоративные короба из МДФ. В плане соотношения внешний вид / цена они уверенно занимают одно из лидирующих мест. Это стало возможным благодаря широчайшему ассортименту цветов и рисунков данных изделий. Причем рисунки выполнены рельефно, создавая ощущение объемности. Однако, тут следует сделать оговорку, что изображения выполняются на коробах для радиаторов, а экраны на трубы не делаются с рисунками, а часто на них нет и перфорации.

Тем не менее даже короба из МДФ без отверстий нельзя назвать глухими, поскольку в месте прилегания к стене всегда имеется просвет, через который свободно циркулирует воздух. Сам же экран лучше всего покупать в комплекте с декоративным коробом для батареи, чтобы цвет и рисунок изделий поверхностей совпадали.

Готовые деревянные экраны для трубопроводов отопления в продаже можно встретить достаточно редко, так как в основном эти изделия изготавливаются под заказ. Их преимущество – в добротном внешнем виде, позволяющем гармонично вписаться в любой интерьер.В деревянный короб можно вставить разноцветные стекла и даже встроить подсветку, превратив обычный элемент декора в красивый светильник. Это обусловливает высокую стоимость такого декоративного короба, но за качество и добротность надо платить, это общеизвестно.

Нельзя не сказать о различных декоративных кольцах, устанавливающихся на трубы без экрана. Они придают эстетику если не всему стояку, то хотя бы местам, где последний сопрягается с потолком и напольным покрытием. Кольца изготавливаются из различной пластмассы или древесины.

Заключение

Если есть физическая и финансовая возможность, то оптимальный вариант – это металлический кожух на трубы отопления. Когда бюджет ограничен, то можно установить экран из пластика или МДФ, ну а деревянные изделия – это прерогатива домовладельцев, которые могут себе это позволить.

Короб для труб отопления: монтаж своими руками

На чтение 5 мин.

Короб для труб отопления помогает решить вопрос привлекательности интерьера. Коммуникации в помещениях часто располагаются на открытых участках. Их декорируют, используя специальные конструкции. По внешнему виду такие изделия должны быть как можно более простыми. При выборе следует отдавать предпочтение конструкциям, которые наиболее удачно вписываются в дизайн.

Трубы отопления в пластиковом коробе

Виды

Декоративные коробы для труб отопления делятся на две основных разновидности:

  • перфорированные;
  • герметичные.

Первый из вариантов имеет преимущество — не нарушает теплообмен в помещении, т. к. прогретый воздушный поток не задерживается внутри, а выходит через специальные отверстия. Учитывая, что теплый воздух имеет свойство подниматься к потолку, целесообразно делать перфорацию в верхней части конструкции. Однако для повышения эффективности отверстия могут располагаться на любых участках изделия.

Герметичные аналоги менее предпочтительны, т. к. их допустимо использовать только в качестве декоративного элемента. Такие изделия не решают проблему теплоотдачи после установки. В результате система отопления частично греет улицу, а оплачивать потери тепла придется владельцу жилья. Кроме того, отличаются декоративные элементы по типу материала, что определяет свойства и срок службы таких изделий.

Подобные конструкции можно изготовить своими руками или приобрести в готовом виде. Второй из вариантов стоит дороже, но зато по свойствам он более совершенен. При самостоятельном изготовлении часто упускаются важные моменты, что способствует снижению эффективности изделия. Так, не всегда учитывается необходимость организации оттока тепла от коммуникаций по направлению в помещение.

Короб из гипсокартона

Этот метод считается наиболее простым, доступным. Короб из гипсокартона отличается легкостью, причем желательно использовать влагостойкий материал. Дополнительно он обрабатывается специальными составами. Классическая разновидность гипсокартона подходит в меньшей мере, если предстоит выполнять монтаж в санузле. При этом увеличивается риск образования конденсата, что является распространенной причиной сокращения срока службы конструкции.

Для фиксации заготовок из гипсокартона используют металлические профили. С целью крепления короба к стенам, полу применяют саморезы и дюбели. На профилях заготовки из гипсокартона тоже фиксируют посредством саморезов. Причем рекомендуется выдерживать небольшой шаг — 25 мм. Благодаря этому повышается надежность конструкции. Чтобы обеспечить достаточный уровень безопасности при эксплуатации системы отопления, следует сделать 1 или несколько окон в передней панели.

Можно получить звукоизолированную конструкцию, но для этого рекомендуется заложить внутрь короба специальный материал. Если на панелях отсутствует перфорация, уменьшается риск нарушения теплообмена. Для этого используют универсальный звуко-, теплоизоляционный материал.

Короба из МДФ и древесины

В большинстве случаев применяют декоративный короб для труб из древесностружечных плит. Они отличаются легкостью монтажа, привлекательностью. Чтобы придать натуральность этому материалу, используется технология нанесения рисунка на поверхность конструкции из МДФ. Однако данная особенность свойственна изделиям, предназначенным для обшивки радиаторов отопления. Аналоги, закрывающие трубы, не имеют рисунка.

Недостатком подобных изделий является отсутствие перфорации. Однако при использовании коробов для радиаторов и коммуникаций можно частично компенсировать данный недостаток привлекательным дизайном. При желании выбирается любой вариант расцветки, следует учесть предпочтения владельца жилья.

Деревянные аналоги используются редко, т.к. они отличаются высокой стоимостью. Такие изделия чаще применяют с целью обеспечения поддержки труб — в качестве держателей. Если использовать древесину при монтаже короба для коммуникаций систем отопления, будет нарушен теплообмен в помещении, т. к. этот материал имеет свойство удерживать тепло.

Пластиковый короб

Конструкции данного вида отличаются простотой ухода. Так, на пластике менее интенсивно задерживаются загрязнения. Этот материал легче мыть. Он отличается легкостью, не удерживает тепло, а отдает его в окружающее пространство. Несмотря на большое количество положительных качеств, используют эти изделия чаще в ванной комнате и туалете.

При выборе короба данного вида следует уточнить наличие особенностей, которые позволят упростить эксплуатацию. Так, играет роль расцветка материала. Она определяется при проведении ремонта или с учетом основных оттенков интерьера, если отделочные работы были давно закончены. Устанавливается пластиковый короб с помощью обрешетки и брусков, которые характеризуются небольшим сечением.

Короба из других материалов

Кроме перечисленных вариантов, есть возможность использовать металлические экраны. Они хорошо проводят тепло. Часто такие изделия имеют сетчатые элементы, что ускоряет теплообмен. По стоимости металлические экраны превосходят гипсокартонные аналоги, но уступают деревянным изделиям. Особенностью подобных конструкций является существенный вес, из-за чего возникает необходимость упрочнения основания, на котором они устанавливаются.

Металл подвержен воздействию влаги, поэтому рекомендуется покрыть его лакокрасочным материалом. При контакте с влагой или при образовании конденсата увеличивается риск развития коррозии.

Особенности и преимущества

Монтируются декоративные экраны поверх трубопроводов отопления с целью улучшения интерьера. Еще одним положительным качеством подобных конструкций является приемлемая цена. Особенности защитного экрана:

  • конструкция должна легко демонтироваться, т. к. есть риск нарушения целостности коммуникаций, в этом случае потребуется ремонт трубопровода;
  • если дополнительно предусмотреть вариант закладки труб отопления в стену, а сверху закрыть декоративной панелью, то будет решено 2 проблемы: теплообмен восстановится, дизайн интерьера не ухудшится;
  • короб может быть установлен на разных участках помещения: вместо плинтуса, на стене, полу или потолке.

Как выбрать?

Если решается вопрос, какой вариант декоративного экрана больше подойдет для монтажа поверх отопительных коммуникаций, учитывают следующие нюансы:

  • вид материала;
  • наличие вентиляционных отверстий;
  • конфигурация, размеры: короб-плинтус для труб отопления, классический вариант;
  • соответствие дизайну помещения;
  • важно наличие аварийного окна, желательно — с дверцей.

Монтаж и обслуживание

Если планируется устанавливать декоративный короб на трубы отопления своими руками, следует учитывать, что монтаж изделий из разных материалов производится по различным схемам. Однако можно выделить основные этапы работы:

  1. Выполняют измерения.
  2. Предусматривают зазор между трубой и панелями экрана.
  3. Если планируется обшить и радиаторы отопления, то рассчитывают соответствующее количество материала.
  4. Выполняют подбор панелей, отрезанных по высоте короба, при этом они должны иметь небольшой запас в большую сторону, что позволит подкорректировать размеры при необходимости.
  5. Перед началом монтажа крепят направляющие, которые примут на себя всю нагрузку.
  6. По очереди устанавливают панели.

Пластиковые экраны не требуют дополнительного обслуживания, т. к. не отличаются гигроскопичностью, легко моются. Если установлены металлические или деревянные аналоги, периодически обновляется защитное покрытие.

Короб для труб отопления: варианты решений

Проблема, связанная с размещением разводки отопительной системы возникает довольно часто. Трубы и радиаторы портят общий вид помещения, делая его похожим на подвал или подсобку, поэтому желание скрыть их вполне естественно. Самый распространенный способ скрыть трубы — соорудить специальный короб для труб отопления.

Способы скрыть трубы отопления

В идеале, о том, как скрыть систему отопления, нужно думать еще до ее установки, если речь идет о монтаже отопления с нуля. Важно спроектировать, как будут идти стояки и разводящие трубы, где будут находиться радиаторы. После этого — выбрать, как именно лучше скрыть все эти элементы.

Существует пять способов скрыть систему отопления:

  1. Замуровать в стену. Вариант, казалось бы, простой и логичный. Если что-то нужно спрятать, значит лучше скрыть это в стене. Основной его недостаток заключается в сложности ремонта и монтажа.
  2. Спрятать под полом. Еще один способ убрать трубы с поверхности — проложить их под слоями напольного покрытия. Так делают при установке системы “теплый пол” или при монтаже фальшпола.
  3. Закрасить. Такой способ скрыть систему отопления известен со времен СССР, но подходит он только в том случае, если трубы изготовлены из металла. Иногда их красят в тон стен или сочетающиеся с ним цвета. Кроме того, с помощью этого способа система отопления превращается в декоративный элемент. Например, если придать ей винтажный вид с помощью бронзовой или золотой краски. Отличное решение для интерьера в стиле стимпанк, авангард или гранж.
  4. Заставить трубы мебелью. Способ простой в исполнении, но не всегда приемлемый. В этом случае будет видно, что мебель немного отстоит от стены. Кроме того, мебель, которая скроет трубы от пола до потолка и на протяжении всей стены будет занимать много места.
  5. Смонтировать специальный короб. Сделать это несложно, используя различные материалы.

Это важно! Перед тем, как спрятать трубы в стене или за мебелью, необходимо их изолировать. Если этого не сделать, тепло, исходящее из системы быстро приведет в негодность обои, штукатурку или мебель.

Короб из гипсокартона

Такой вариант является одним из самых дешевых.

Для создания короба из гипсокартона понадобится сам гипсокартон, металлические пристенные и основные профили, люк, саморезы и дюбеля, а также инструменты (перфоратор и шуруповерт с насадками). Дополнительно можно приобрести декоративные элементы.

Этапы создания короба:

  1. Проектирование. Для начала стоит определиться, где будет располагаться короб, какими будут его размеры, где будет находится люк. Расстояние между коробом и трубой не должно быть менее 3 см.
  2. Установка каркаса. Этот этап начинается с крепления пристенных профилей к стене или стене и полу, если короб одной стороной с ним соприкасается, с помощью дюбелей. Затем устанавливают еще два ребра короба на расстоянии от трубы так, чтобы вышел квадратные каркас. Между ребрами устанавливаются перпендикулярные им перемычки, которые крепятся саморезами.
  3. Обшивка гипсокартоном. Этот материал крепится к металлическому коробу с помощью специальных маленьких саморезов. Рекомендуется взять влагоустойчивый гипсокартон. Он подойдет как для ванной комнаты, так и для жилых помещений, где также может образовываться конденсат. Определить место под люк.
  4. Монтаж люка. Люк лучше всего располагать в местах, где находятся разводки, краны и различные приборы. Для удобства лучше приобрести уже готовый люк с дверцей, который легко установить на каркас между гипсокартонной обшивкой.
  5. Отделочные работы. Вариантов отделки много. Например, можно закрыть гипсокартон шпатлевкой, а затем покрасить или оштукатурить. Можно закрыть плиткой или поклеить обои и оформить углы декоративными элементами. Выбор финального покрытия зависит от общей стилевой идеи и эстетики помещения.

Пластиковый короб

Короба из пластика бывают двух видов. Для установки первого требуется самостоятельно собрать короб по примеру гипсокартонного из пластиковых панелей. Второй вид продается уже в готовом состоянии.

Короб самостоятельной сборки имеет ряд преимуществ: его можно сделать любой длины и ширины, кроме того, он более долговечен. Готовые пластиковые короба легко устанавливать, но они тонкие и быстро приходят в негодность.

Чтобы самостоятельно собрать короб, понадобятся металлические пристенные и основные профили, дюбеля, саморезы, пластиковые панели, монтажный клей для пластика и декоративные элементы. Этапы монтажа такие же, как при установке гипсокартонных коробов: вначале монтируют каркас, затем на него устанавливают пластиковые панели.

Для улучшения эстетического вида, следует крепить пластик с помощью специального клея, или на те же маленькие саморезы, что и гипсокартон. В местах стыков панелей друг с другом и со стеной крепят декоративные уголки. На этом работа завершена, дополнительная облицовка пластика не требуется.

Это интересно! При монтаже пластикового короба в качестве каркаса можно использовать не только металлические конструкции, но и деревянные. Однако стоит помнить, что дерево переносит воздействие тепла хуже, чем металл.

Готовый короб имеет пристеночную часть, которая крепится к стенам и основную, которая накладывается сверху на трубы. Такие короба часто используют для того, чтобы скрыть кабеля. Для труб продаются такие же, но больших размеров.

Существуют варианты пластиковых коробов, сделанных под плинтус. Стоят они дороже и подходят только в том случае, если трубы пролегают между полом и стеной.

Короба из других материалов

Помимо коробов из гипсокартона и пластика существуют уже готовые разновидности из металла, дерева и МДФ. Они похожи на готовый вариант короба из пластика, но отличаются большей устойчивость к внешним воздействиям и стоимостью.

  • Наиболее дешевыми из перечисленных являются МДФ короба. Они изготовлены из древесноволокнистых плит средней плотности. Монтаж такого короба не составляет труда, нужно лишь прикрепить пристенную часть к стене, а сверху надеть основную часть. Такие конструкции долговечнее, чем вариант из пластика. Еще один их плюс — большой выбор форм, цветов и размеров.
  • Металлические короба считаются наиболее приемлемыми в плане долговечности. Они переносят высокую температуру, их можно снимать и мыть по мере необходимости. Выполнены такие короба в виде решетки, что позволяет теплу выходить наружу. Однако, стоит понимать, что металлический короб подойдет не для каждого интерьера.
  • Короб из дерева найти очень сложно. Их делают под заказ, потому стоимость такого короба с учетом материала и работы значительно превышает предыдущие варианты.

Декоративные экраны на радиаторы

Экраны для радиаторов изготавливаются из металла, дерева, пластика или стекла. Их легко устанавливать и снимать при необходимости.

Иногда такие экраны имеют интересные узоры, но чаще представляют собой накладку на трубы, имеющее сетчатое строение. Эти простые и дешевые варианты устанавливаются непосредственно на радиатор или монтируются в короб из гипсокартона, которым обшивают стену вокруг него.

Экраны должны обладать устойчивостью к нагреванию и возможностью свободно пропускать тепло. Остальные свойства экрана зависят от пожеланий хозяина квартиры или дома. Наиболее интересными являются варианты с подсветкой внутри. В этом случае, вечером радиатор служит элементом дополнительного декора и уюта.

Еще одним необычным вариантом является экран-тумба. Выглядит он интересно и хорошо вписывается в любой интерьер. К тому же, сверху на такой экран можно поставить теплолюбивые растения.

Короб для труб своими руками: как его сделать?

Содержание

  1. Виды декоративных экранов
  2. Что предлагают производители
    1. Пластиковые экраны
    2. Металлические экраны
    3. Короба из МДФ
    4. Деревянные
  3. Монтаж коробов для труб
  4. Самодельные короба для труб
  5. Альтернатива коробам
  6. Заключение

Трубы, проложенные внутри помещений, часто становятся камнем преткновения на пути к изменению дизайна интерьера. Они портят весь интерьер, выступают за пределы стен и часто просто мешают. Чтобы их скрыть, используется два варианта: замуровать в стены, пол или потолок, или установить поверх декоративные короба. Как показывает практика, спрятать в несущие конструкции здания не всегда удается, а вот установка декоративного экрана – процесс простой и дешевый. К тому же в настоящее время можно экран выбрать из небольшого ассортимента.

Виды декоративных экранов

Все короба для труб можно разделить на две большие группы: заводского изготовления или самодельные. Первая группа – это декоративные конструкции из разных материалов, которые поступают в магазины в готовом виде. Здесь достаточно большое разнообразие по дизайну экранов и по материалам, из которых они изготавливаются. Самое важное – это простота установки, и если появляется необходимость провести ремонт трубопроводов или частичную либо полную их замену, то короба просто демонтируются, производится ремонт или замена, после чего экраны устанавливаются обратно на место.

Вторая группа – это конструкции, состоящие из каркаса и отделочного материала. В качестве каркаса используются или деревянные рейки, или металлические профили. Обшивка таких коробов может выполнять из гипсокартона, фанеры, пластиковых панелей, ДСП, ДВП, МДФ и так далее. Здесь возможности ограничены только фантазией производителя работ. К тому же самодельные короба для труб можно оформить, точно вписав их в основной дизайн интерьера комнаты.

Но, как показывает практика, экраны заводского исполнения сегодня используются чаще. Все дело в простоте установки. Они просто крепятся к стенам, полу или потолку саморезами через отверстия, которые сделаны также в заводских условиях. Главная задача – это точно подобрать изделие под условия эксплуатации трубопроводов, а также правильно вписать их в интерьер помещения.

Что предлагают производители

Ассортимент декоративных экранов для труб не очень широк. В основном предлагаются короба, изготовленные из древесины, пластмассы, металла и МДФ. Поэтому рассмотрим каждый вид и определим его положительные и отрицательные характеристики.

Пластиковые экраны

Пластик на рынке занимает достаточно серьезные позиции. И если дело касается закрытия труб холодного водоснабжения, то изделиям из пластмассы равных нет. Почему:

  • Низкая цена.
  • Огромное разнообразие декоративного оформления: под древесину, металл, камень, песок, кожу, огромный выбор по цветам и оттенкам.
  • Небольшой удельный вес, что упрощает монтажный процесс.

Сегодня производители предлагают специальные плинтусы из пластика, в которые спокойно укладываются трубы небольшого диаметра. Это уникальное решение, позволяющее не только скрыть трубную разводку внутри комнат, но и сразу решить вопрос с оформлением пола.

Единственный минус пластиковых декоративных коробов – это снижение их технических характеристик под действием высоких температур. Поэтому данный вид не стоит устанавливать для декорирования труб отопления и горячего водоснабжения. Под действием теплоты пластиковые экраны становятся хрупкими, меняют свой цвет (в основном желтеют), коробятся, изгибаются. В общем, внешний вид становится непрезентабельным.

Металлические

Конечно, металл по прочностным характеристикам во многом превосходит пластик. Но у металлических экранов не самый шикарный дизайнерский модельный ряд. Это разные расцветки и не более того. Поэтому чаще всего их окрас или белый, или серый, или синих оттенков. Редко когда заказчик требует короба из темных красок.

Но производители сегодня предлагают две разновидности: монолитные и с перфорацией. Интересна именно вторая модель, которую в основном используют для закрытия труб системы отопления (стояки и лежаки). Именно отверстия в декоративном коробе для труб дают возможность пропускать тепло от трубной разводки, тем самым, увеличивая температуру внутри помещений. Таким образом тепло никуда не исчезает. К тому же сам металл является отличным проводником тепловой энергии, поэтому для труб отопления металлические короба – оптимальное решение.

К преимуществам металлических экранов можно еще добавить:

  • Прочность конструкции.
  • Под действием температур их не коробит.
  • Есть возможность просто перекрасить изделия, подгоняя под необходимый дизайн интерьера.
  • Простота обслуживания. Металлические короба легко чистятся любыми моющими средствами, можно просто протереть тряпочкой или снять и промыть под напором воды. Вариантов масса.
  • И последний плюс – это практически неограниченная долгосрочная эксплуатация.

Обобщая информацию по металлическим коробам для труб, необходимо отметить, что по техническим характеристикам этим изделиям равных нет.

Короба из МДФ

Свои лидирующие позиции короба для труб из МДФ занимают по двум критериям: невысокая цена и высокая прочность. И если еще совсем недавно МДФ изделия не могли похвастаться огромным ассортиментом в плане оформления, то сегодня это на самом деле широчайший выбор и по расцветке, и по дизайну (рисунки, узоры, рельефные покрытия, создающие объемность восприятия). Короба для труб не стали исключением.

Они представляют из себя разборную конструкцию, состоящую из монтажной и декоративной панелей – между ними и прокладываются трубы. Самое важное, что МДФ короба можно использовать для декорирования труб холодного и горячего водоснабжения, канализации и системы отопления. Они под действием температур и высокой влажности не меняют своих размеров, формы и декоративного оформления. По сравнению с пластиком МДФ прочнее. И это тоже плюс. Рынок сегодня предлагает глухие экраны и перфорированные.

Деревянные

Деревянные декоративные экраны для труб – это небольшой ассортимент, который выпускается маленькими цехами. Чаще всего данный вид изделий производится на заказ под точные размеры и с точным соблюдением дизайнерского искусства. Хотя дерево никогда не испортит дизайн любого стиля.

Основное их преимущество – это великолепие. Резные короба украсят любой дом. Дизайнеры стараются все время привнести в конструкцию экрана из дерева какие-то мелочи, увеличивающие декоративность элемента. К примеру, вставляют разноцветные стекла в проемы или навешивают на них дизайнерские аксессуары. Нередко можно встретить короба для труб с подсветкой, тем самым обычный элемент становится необычным светильником – все ограничивается лишь Вашей фантазией.

Монтаж коробов для труб

Есть две разновидности коробов для трубопроводов, отличающихся друг от друга способом крепления. Первый вид – это конструкции, которые устанавливаются на поверхность стены или пола и крепятся к ней через борта, отогнутые в стороны от общей формы конструкции. К примеру, можно посмотреть фотографию металлического экрана. Там хорошо видны эти борта.

В них сделаны или проделываются дрелью и сверлом отверстия через каждые 40-50 см, через которые они и закрепляются к несущей поверхности саморезами на пластмассовые дюбеля. Процесс этот простой, с ним может спокойно справиться даже новичок.

Второй вид – это сборная конструкция, состоящая из двух элементов: монтажной основы и декоративной панели. К нему относятся пластиковые короба и из МДФ, на фотографиях это хорошо видно.

Экран разбирается, монтажная основа устанавливается, к примеру, к стене. В ней есть отверстия, через которые на стену наносятся отметки. Теперь в стене перфоратором по меткам делаются монтажные отверстия, куда вставляются пластиковые дюбеля. Устанавливается монтажная основа, которая крепится саморезами. После чего производится монтаж труб, которые должны собираться на уровне экрана. Некоторые мастера трубы закрепляют, некоторые нет. В принципе, этого делать нет необходимости, потому что короба разбиты чаще на отсеки для каждой трубы. И последняя операция – устанавливается декоративная панель. Она просто защелкивается по краям основы.

Необходимо отметить, что декоративные короба для труб – это большое разнообразие их размеров. Особенно это касается металлических изделий. Их можно устанавливать вертикально, закрывая канализационные стояки, можно горизонтально, уложив внутрь сразу две или три трубы водопроводные и одну канализационную.

Использовать глухие короба для газопроводных труб запрещается. При утечке газа может произойти его скопление внутри короба, что при определенной концентрации приведет к взрыву.

Самодельные короба для труб

Для сооружения самодельной конструкции потребуется собрать каркас, на который будут крепиться плоские материалы.

Оптимальный вариант для любых помещений, а, тем более, для влажных, это каркас из металлических профилей, которые используются для установки гипсокартона. Они под действием перепадов влажности и температур не меняют своих размеров.

К примеру, вертикальный канализационный стояк, который всегда портит интерьер туалета или ванной комнаты. Чтобы его закрыть, необходимо установить два стоечных профиля по смежным стенам, образующими угол комнаты. И один, который будет формировать внешний угол короба.

Посмотрите на фотографию выше, где четко показана схема расположения элементов каркаса относительно стен и относительно друг друга. В углу помещения и будет располагаться стояк канализации. Для жесткости каркаса устанавливаются поперечные элементы из того же профиля.

После чего собранную обрешетку можно закрывать. Самый простой вариант – это облицовка пластиковыми панелями, таким образом получится готовый короб для трубы с уже финишной отделкой. Главное – точно подобрать стиль оформления панелей с дизайном помещения. Хотя вариантов обшивки немало. Очень часто для этого используют именно гипсокартон. Его легко установить, а отделка может быть разной: покраска, наклейка обоев, облицовка керамической плиткой, нанесение декоративной штукатурки и так далее.

Такие каркасные короба могут быть небольшими или огромными, вертикальными и горизонтальными. Единственный их минус – трудоемкость процесса, который занимает не один день. В этом плане готовые экраны и проще в установке, а многие из них дешевле.

Альтернатива коробам

Не всегда трубы можно спрятать в защитный короб. Это часто касается газовых трубопроводов, которые обычно располагаются на кухне. Установка короба портит интерьер. Он как бы выделяется среди кухонной мебели своими нестандартными формами и размерами. Особенно это касается горизонтальных участков трубной разводки.

В этом случае рекомендуется придумать какой-то другой вариант декорирования. К примеру, закрыть трубу тумбами или навесными шкафами. Есть варианты обыграть саму трубу. Для этого на нее навешивают рейлинги или другие атрибуты кухни. Можно провести облицовку трубы камешками, разноцветными бусами или создать из нее ствол дерева, разукрасив пластиковой листвой.

Возможно Вам будет интересно: Какой утеплитель выбрать для труб?

Заключение

Задекорировать трубу сегодня несложно и в этом плане декоративные короба – один из самых простых способов. Выбрать сегодня есть из чего, здесь и бюджетные модели, и дорогие. Сам процесс установки экрана простой, сложностей он вызвать не должен. К тому же эти конструкции, если так можно выразиться, для многократного использования. Их можно демонтировать и устанавливать заново, переносить в другое место, подрезать под меньший размер и так далее. По всем требованиям это оптимальный вариант закрыть трубы в помещении.

Как сделать своими руками короб для труб и батареи отопления из оргалита. Видео:

выбираем короб для декора труб на примерах фото и видео

Содержание:

1. Монтаж гипсокартонного короба для труб отопления
2. Пластиковые декоративные короба для труб отопления
3. Преимущества использования декоративных коробов
4. Иные приемы декорирования труб

Согласно строительным и противопожарным нормам и правилам, заделывать в стены трубы-стояки систем теплоснабжения категорически запрещено. В результате эти элементы отопительных конструкций портят интерьер помещения, придавая им непрезентабельный вид. Но существует простой и доступный способ скрыть их – это сделать декоративный короб для труб отопления. Пример, как он выглядит, видно на фото.

Как показывает практика, одним из наиболее часто используемых отделочных материалов в последние годы стал гипсокартон. Он легко поддается обработке, стоит недорого и замечательно вписывается в дизайн помещений различного назначения. В результате получается изделие, легкое по весу, которое быстро монтируется и снимается, а при необходимости легко возвращается на прежнее место (прочитайте также: "Трубы отопления - как выбрать для самостоятельного монтажа").
Сразу следует отметить, что применение гипсокартонных листов не является единственно возможным способом задекорировать отопительные стояки. В ряде случаев предпочтительнее использовать пластиковые короба для труб отопления.

Изготовить декоративные накладки можно собственноручно и тем самым превратить недостаток в достоинство, проявив фантазию.

Монтаж гипсокартонного короба для труб отопления


Прежде всего, следует сделать чертеж будущего короба и приобрести отделочный материал, предварительно рассчитав его количество. Если декоративная накладка будет установлена в ванной комнате, то для этих целей необходимо купить специальные влагостойкие гипсокартонные листы. Обычно данный вид материала производится зеленого цвета. Выполняя монтаж, следует оставлять свободный доступ к вентилям, которые при необходимости перекрывают подачу теплоносителя. Для этого в определенных местах в коробе делают малоприметные дверцы.

Каркас желательно собирать из металлических профилей, поскольку деревянные бруски под воздействием сырости или наоборот повышенной сухости воздуха деформируются, что нередко происходит в санузле или ванной комнате. А ведь именно в этих помещениях располагается много коммуникаций, которые также как и отопительные трубы нуждаются в маскировке.

Чтобы сделать короб для труб отопления из гипсокартона, домашнему умельцу потребуются:

  • оцинкованный профиль для отделочного материала UD-27, CD-60;
  • отвертка;
  • саморезы;
  • красивый декоративный плинтус;
  • шпатлевка;
  • водоэмульсионная краска под цвет стен.

Последовательность действий следующая:
  1. Определяют точные размеры декоративного короба. В соответствии с ними подготавливают профили для прочной конструкции.
  2. Монтаж каркаса для короба из профиля. Согласно очертаниям будущей декоративной накладки для отопительных труб, к напольному покрытию прикручивают направляющие UD-27, сделанные из оцинкованного профиля. В верхней части короба, прилегающей к потолку, также крепят три направляющие. Затем по углам направляющих элементов вставляют вертикально профили CD-60 и соединяют их между собой при помощи саморезов. В результате получают жесткий каркас.
  3. Отделка конструкции. К каркасу прикручивают вырезанные согласно размерам гипсокартонные листы. На стыке и в местах соприкосновения со стенами отделочный материал обрабатывают серпянкой. Затем весь короб для труб отопления шпаклюют.

В зависимости от интерьера помещения короб либо окрашивают водоэмульсионной краской, либо украшают плиткой, либо оклеивают обоями. Места, где накладка, маскирующая отопительные трубы, прилегает к напольному покрытию и стене, можно задекорировать специальным красивым плинтусом.

Пластиковые декоративные короба для труб отопления


Аналогично гипсокартонным изделиям создаются декоративные короба для труб отопления из пластиковых панелей. Стеновой отделочный материал хорошо подходит для кухонь, ванных комнат и других хозяйственных помещений. Пластик не обладает индивидуальностью и оригинальным внешним видом и поэтому не подходит для применения в гостиных, спальнях и детских комнатах.
Желательно выполнять монтаж пластикового короба для труб параллельно с обшивкой этим стеновым материалом всего помещения, в результате чего получится хорошо сэкономить на отделке комнаты.

Процесс монтажа выполняется в определенной последовательности:
  1. На стенах и потолке помещения делают обрешетку под пластик. Для этого задействуют металлические профили или деревянные брусья сечением 40 на 40 миллиметров. Если используются бруски, их крепят при помощи дюбелей с пластиковой гильзой, после чего выравнивают относительно горизонтали, вертикали и плоскости.
  2. В местах, где проходят трубы коммуникаций на стены и пол дополнительно монтируют опорные брусья, а к ним прикрепляют стойки каркаса, как вертикальные, так и горизонтальные.
  3. После завершения обшивки потолка и стен помещения, приступают к оформлению пластиковыми панелями каркаса короба. Сначала делают боковую плоскость, устанавливая отделочный материал, заранее нарезанный полосами определенного размера по высоте. Монтируют панели в вертикальном положении. Для установки пластика используют мелкие гвозди, специальные клеевые составы или строительный степлер. Что касается верхней плоскости короба, то ее обшивают либо короткими кусочками пластика, либо длинными продольными отрезками.
  4. На заключительном этапе монтажа устанавливают угловые накладки, способные скрыть все обрезанные края.

Преимущества использования декоративных коробов


Преимущества, которыми обладают декоративные короба для труб отопления, заключаются в следующем:
  • данную работу можно легко выполнить собственными силами;
  • в любое время при необходимости их без особых усилий снимают, а затем возвращают на место;
  • в отличие от замуровки в стенах имеется возможность доступа в любое время к коммуникациям (прочитайте также: "Трубы отопления в стене - правильная прокладка своими руками").

Иные приемы декорирования труб


Не только короба можно использовать для устранения неприглядного вида отопительных труб, но и другие способы маскировки (прочитайте: "Декорирование труб отопления - оригинальные идеи для декора"). Для этого не изготавливают декоративные накладки, а наоборот, оформляют трубы таким образом, чтобы они становились неотъемлемой деталью интерьера. Особенно эффектно такое декорирование смотрится на кухне и в детской комнате.


Например, трубы можно окрасить под ствол березы, а непосредственно на стене изобразить осенние листья. Несложно будет сымитировать ствол, поросший мхом. Простор для фантазии огромен. Оригинально выглядит отопительная труба в виде стебля цветка, на который присела бабочка, сделанная своими руками из искусственного материала или приобретенная в готовом виде в торговой сети.

Как спрятать трубы отопления в короб?

Каждый человек с помощью ремонта в квартире или доме старается сделать их интерьер более современным и более привлекательным. Чугунные или железные трубы и радиаторы, которые используются в большинстве случаев в системе отопления, никак не вписываются в современные дизайны интерьера.

И если в частном доме самостоятельная замена системы отопления связана только с финансовыми вопросами, то в квартире данная процедура практически не возможна.

Готовый короб для труб

Решением проблемы может стать покраска труб и радиаторов под цвет стен. Это выглядит довольно интересно и креативно, но не всегда может вписаться в общий стиль ремонта. Поэтому, для решения вопроса, как спрятать трубы отопления, лучше использовать специальные декоративные короба.

Cодержание статьи

Выбор материала для короба

При выборе материала короба для труб отопления нужно обращать внимание на следующие моменты:

  • общий стиль, в котором выполнен ремонт;
  • цветовая гамма;
  • основные используемые материалы;
  • цвет и дизайн мебели;
  • финансовые возможности;

Исходя из всего выше перечисленного, переходим к выбору материала. Короб для труб отопления может изготавливаться из:

  • пластика;
  • гипсокартона;
  • металла;
  • дерева;
  • стекла.

Вариант со стеклом очень интересен и оригинален, но сложен в монтаже, поэтому требует серьезных профессиональных навыков.

Правила монтажа

Прежде чем приступить к монтажу короба для труб отопления в квартире или частном доме, нужно изучить ряд правил, которые упростят работу и позволят избежать проблем в будущем.

Декоративный экран для радиатора

Следует обратить внимание на следующее:

  1. Короб для труб отопления, функции которого в случае с обраткой выполняет плинтус, ни в коем случае не должен соприкасаться с самими трубами или батареями. Идеальное пространство от декора до нагревающегося элемента – 3-5 см.
  2. Декоративные накладки не могут всплошную состоять из монолитного материала. В них должна быть вмонтирована решетка с крупными ячейками, чтобы теплый воздух мог беспрепятственно циркулировать. Декорирование системы отопления не должно приводить к потере тепла.
  3. Монтаж короба должен быть продуман таким образом, чтобы в случае прорыва или других ситуаций, требующих работы с системой отопления, его можно было легко и быстро снять.
  4. При желании скрыть трубы в ванной комнате или кухне, выбирайте влагостойкие материалы. Обычный гипсокартон или пластик может деформироваться под воздействием воды и пара.
  5. Независимо от того, какой материал вы выберите для декоративного короба или плинтуса, крепить его нужно к каркасу. Каркас удобнее всего делать из металлопрофиля.

Подготовка к работе

Прежде чем приступить непосредственно к монтажу декоративного короба или плинтуса, позволяющих скрыть трубы и радиаторы в комнате, нужно тщательно все продумать. Изучаем определенные правила монтажных работ, закупаем материал, подготавливаем инструменты.

Подготовка инструмента и материала

Для выполнения монтажных работ нам понадобятся определенные инструменты, с помощью которых мы будем резать и крепить материал как для каркаса, так и для самого декоративного короба, а так же строительные материалы. Решить вопрос, как спрятать трубы отопления, нам помогут:

  • рулетка. Она понадобится для точных замеров профиля для каркаса и материалов для короба или плинтуса;
  • металлический профиль. Его количество определяем после проведения всех необходимых замеров, с учетом горизонтальных и вертикальных перемычек;
  • саморезы, с помощью которых будет собираться каркас;
  • дюбеля для крепления каркаса к стене;
  • дрель;
  • шуруповерт;
  • нож, лобзик, ножовка, стеклорез – в зависимости от того, какой материал будет использоваться для короба или плинтуса;
  • сам материал, количество которого рассчитывается после проведения всех замеров.

Приступаем к монтажу декоративного короба

Какой бы материал вы не выбрали, чтобы сделать декоративные накладки на трубы отопления, общий принцип работы будет одинаковым.

Подводка труб отопления к радиатору спрятана в короб из гипсокартона

Для примера возьмем пластиковый короб. Если же вы решили скрыть трубы с помощью гипсокартона, дерева или стекла, монтажные работы можно производить согласно тому же алгоритму действий.

Приступаем к решению вопроса, как спрятать трубы отопления:

  1. Делаем необходимые замеры. Полученные данные наносим на чертеж. Это позволит нам правильно порезать материал для каркаса, короба и плинтуса. Делая замеры, не забываем о зазорах между трубами и декором, а так же учитываем горизонтальные и вертикальные перемычки каркаса.
  2. Согласно проведенным ранее замерам режем материал.
  3. Приступаем к монтажу каркаса. С помощью дюбелей крепим металлопрофиль к стене. К основной рамке закрепляем саморезами остальные элементы каркаса. Удаление короба от системы отопления регулируется как раз на этом этапе с помощью перемычек между основной рамкой, закрепленной на стене и параллельной рамкой, на которой будет крепиться пластиковый короб. Длинна перемычек рассчитывается по формуле: расстояние от стены до крайней точки трубы + 3-5 см. В процессе монтажа каркаса так же учитываем необходимость свободного доступа к кранам системы отопления. Для этого делаются каркасные рамки, на которых будут закреплены дверцы.
  4. После того, как каркас готов, снимаем с него контрольные мерки. Именно по ним мы будем резать пластик, или любой другой материал.
  5. Декоративный короб собирается методом непосредственного крепления материала (в нашем случае пластика) к готовому каркасу.
  6. При монтаже нужно использовать решетки, чтобы свести к минимуму потерю тепла в доме или квартире.

Пластиковый каркас – самый простой способ решения вопроса, как спрятать трубы отопления в квартире. В отличие от других материалов, он не требует дополнительной облицовки, покраски, лакировки, зачистки и прочего.

Что касается обратки, которая идет по полу, для ее декорирования можно использовать обычный плинтус.

Как скрыть трубы отопления в коробе из гипсокартона? (видео)

Готовые решения для декорации

Кроме самодельного короба, для декорирования труб используют готовый пластиковый короб, а для радиаторов – готовые декоративные экраны. Этот вариант более простой в установке и смотрится так же довольно не плохо.

Прелесть же изготовления декоративного короба своими руками в том, что вы сами решаете, какие функции он будет выполнять. Иными словами, декоративный короб для системы отопления может выполнять так же функцию шкафчика, подставки под цветы и многое другое.

Изоляционные трубы и отопительные каналы

Одной из наиболее экономичных и энергосберегающих мер, которые вы можете предпринять, является изоляция воздуховодов или трубопроводов в неотапливаемых частях вашего дома. Не изолируя эти трубы, вы, по сути, доставляете тепло, за которое вы заплатили, в участки вашего дома, которые вы никогда не используете. Одно очень важное замечание: никогда не размещайте изоляцию воздуховодов или труб на расстоянии менее 3 футов от системы отопления, выхлопных газов или любых других участков с высокой температурой.

Для теплоизоляции установите изоляцию из стекловолокна или виниловой пленки на все подводящие каналы системы отопления.Вы также можете использовать утеплитель из стекловолокна с обычной облицовкой, который дешевле и имеет более высокое значение R (мера способности задерживать тепловой поток; чем выше число, тем лучше изоляция). Чтобы определить, сколько изоляции вам нужно, сначала измерьте расстояние вокруг каждой секции воздуховода и умножьте его на общую длину. Закажите примерно на 30 процентов больше, чем сумма, рассчитанная с учетом перекрытий, необходимых для крепления.

Перед изоляцией обязательно закройте все утечки воздуха в системе изолентой и / или высокотемпературным герметиком, например силиконом.Затем закройте приточные каналы изоляцией и закрепите зажимными скобами (предпочтительно), проволокой или лентой. Хотя изолента не так долговечна, как скобы, ее проще установить. Лента должна быть полностью обернута вокруг воздуховода и внахлест. Основа утеплителя должна быть на внешней поверхности. Открытое стекловолокно и все стыки между изоляционными материалами следует заклеить лентой.

Рукоятки управления заслонкой должны быть оставлены в доступном и работоспособном положении. Любые надписи на воздуховодах следует переносить на внешнюю сторону изоляции.Не изолируйте обратные каналы.


Чтобы изолировать трубы, соблюдайте следующие правила:

  • Для систем горячего водоснабжения установите «электрометрическую» изоляцию или изоляцию из уретановой резины с рекомендуемым минимальным значением R 6 - только на подающей трубе. Эта изоляция не может использоваться в приложениях, где температура трубы превышает 200 градусов по Фаренгейту (например, на паровых трубах).
  • Для паровых систем установите изоляцию для труб из формованного стекловолокна с минимальным рекомендуемым значением R 6 на всех подводящих трубах.Перед покупкой утеплителя тщательно измерьте требуемый внешний диаметр и длину. Не забудьте добавить немного отходов на стыках.
  • Перед установкой проверьте систему на герметичность. Если вы их обнаружите, отремонтируйте, прежде чем продолжить.
  • Для установки поместите изоляцию на трубы и заклейте клеем, изолентой или подходящим крепежом. Открытые концы секций изоляции в местах стыков должны быть плотно закрыты, чтобы исключить прохождение воздуха под изоляцией.

Чтобы сэкономить еще больше энергии в доме, попробуйте эти проекты «сделай сам»:

Минимизация потерь энергии в воздуховодах

При строительстве нового дома или при его модернизации решающее значение имеет правильная конструкция системы воздуховодов. В последние годы в энергосберегающих конструкциях стремятся включить воздуховоды и системы отопления в кондиционируемое пространство.

Эффективные и хорошо спроектированные системы воздуховодов правильно распределяют воздух по всему дому без утечек, чтобы поддерживать во всех комнатах комфортную температуру.Система должна обеспечивать сбалансированный приток и возврат для поддержания нейтрального давления в птичнике.

Даже хорошо загерметизированные и изолированные воздуховоды будут протекать и терять немного тепла, поэтому во многих новых энергоэффективных домах система воздуховодов размещается в кондиционируемом пространстве дома. Самый простой способ добиться этого - спрятать воздуховоды в подвесных потолках и в углах комнат. Воздуховоды также могут быть расположены в герметичном и изолированном желобе, выходящем на чердак или встроенном в фальшполы. В обоих последних случаях необходимо соблюдать осторожность во время строительства, чтобы подрядчики не использовали желоба для проводов или других инженерных коммуникаций.

В любом случае должны использоваться настоящие воздуховоды - желоба и полости в полу не должны использоваться в качестве воздуховодов. Независимо от того, где они установлены, воздуховоды должны быть хорошо герметизированы. Хотя воздуховоды могут быть сконфигурированы различными способами, конфигурации «ствол и ответвление» и «радиальная» конфигурация воздуховодов наиболее подходят для воздуховодов, расположенных в кондиционируемых помещениях.

Системы воздуховодов для возврата воздуха можно сконфигурировать двумя способами: в каждой комнате может быть обратный канал, который отправляет воздух обратно в оборудование для обогрева и охлаждения, или же решетки возврата могут быть расположены в центральных местах на каждом этаже. В последнем случае необходимо установить либо решетки, чтобы воздух мог выходить из закрытых помещений, либо можно установить короткие «перемычки» для соединения вентиляционного отверстия в одной комнате с другой, позволяя воздуху возвращаться к центральным возвратным решеткам. . Поднутрения дверей помогают, но их обычно недостаточно для возврата воздуха.

Вы можете выполнить простую проверку достаточной производительности возвратного воздуха, выполнив следующие действия:

  1. Закройте все наружные двери и окна
  2. Закройте все внутренние двери комнат
  3. Включите центральный кондиционер
  4. «Трещина» внутренние двери 1 по одному и наблюдайте, закрывается ли дверь или открывается "сама по себе"."(Закрывается он или открывается, будет зависеть от направления воздушного потока, управляемого устройством обработки воздуха.) Помещения, обслуживаемые воздушными дверями, имеют ограниченный поток возвратного воздуха и нуждаются в сбросе давления, как описано выше.

Heat Ducting - Ducting.com

Для экстремальных температур у нас есть шланги из стекловолокна с алюминиевым покрытием, устойчивые к устойчивым температурам до 1050 градусов по Фаренгейту. Если ваша работа не требует работы при таких высоких температурах, у нас также есть различные гибкие воздуховоды с неопреновым покрытием.Неопреновое покрытие обеспечивает защиту при температурах до 300 градусов по Фаренгейту, что делает его отличным экономичным вариантом для работы, не допускающей экстремальных температур.

Тем не менее, также важно учитывать опасности, которые разрывы, разрывы и проколы могут иметь для эффективности теплопровода. Вот почему многие из наших гибких воздуховодов оснащены изнашиваемыми накладками, которые упрощают и упрощают транспортировку, установку и дальнейшее обслуживание шланга обогревателя.Поскольку они имеют такую ​​прочную внешнюю и внутреннюю часть, вы можете быть уверены, что ваш гибкий воздуховод будет продолжать работать в самых разных областях.

Кстати, теплопроводы используются во множестве коммерческих и промышленных применений, и уже давно используются в самых тяжелых и опасных условиях. Сварочный выхлоп, паровой шланг, автомобильные воздуховоды и выхлопные трубы печей - вот лишь некоторые из бесчисленных областей применения, в которых вы можете найти гибкий нагревательный канал, работающий ежедневно.С огромным количеством и разнообразием чувствительных областей применения, в которых они используются, неудивительно, что теплопроводы остаются одним из самых востребованных и используемых типов гибких воздуховодов на рынке.

Одной из основных причин потери энергии в системе теплопроводов является выход температуры из шланга. Некоторые из наших продуктов имеют изоляцию, предотвращающую утечку воздуха из воздуховода. Изоляция защищает воздушный поток в шланге обогревателя, добавляя дополнительный слой, предотвращающий выход тепла из шланга.Для дополнительной защиты доступны варианты с двойным слоем для защиты вашего теплопровода от истирания. Наши изолированные шланги остаются гибкими даже с дополнительной изоляцией. Более того, даже несмотря на изоляцию и набивку, которые используются в теплопроводах многих марок, большинство из них остаются гибкими и стабильными. Это ключевой момент, поскольку он позволяет гибким воздуховодам функционировать как своего рода легкий шланг, который можно применять во множестве ситуаций.

Теплопроводы также могут быть оснащены множеством различных аксессуаров для повышения удобства использования.Уменьшающие и увеличивающие манжеты - это распространенные типы заглушек, которые позволяют соединять вместе коммерческие воздуховоды разных размеров. Это важно, например, для того, чтобы кондиционеры промышленного размера могли перекачивать окружающий воздух в небольшие помещения. Кроме того, мостовидные соединители и резьбовые соединители манжеты являются отличным и легкодоступным средством надежного соединения отрезков гибкого нагревательного канала друг с другом. Эти типы насадок специально разработаны для работы в тех местах, где требуется абсолютная гарантия подключения вашего теплопровода.

На Ducting.com мы предлагаем большой выбор гибких вариантов нагревательных каналов для вашего оборудования. Если для вашего применения требуется шланг, который может выдерживать очень высокие или просто умеренные температуры, у нас есть воздуховод, который идеально подходит для этой работы. Просмотрите наш обширный онлайн-выбор шлангов обогревателя, чтобы найти идеальный шланг для работы. Однако важно отметить, что теплопроводы могут быть разных стилей, размеров и конструкций, а это означает, что иногда бывает трудно определить для себя, какой тип лучше всего соответствует вашим потребностям; позвоните нам, если вам понадобится помощь в поиске подходящего продукта - один из наших экспертов по воздуховодам будет рад помочь вам!

Правильный способ установки гибкого воздуховода

Вы, наверное, видели гибкие воздуховоды ( или flex duct) на чердаке или в подполье.Выглядят они так:

Ага, гибкий воздуховод - это та странная обвязка из фольги, которая выглядит так, будто она была сделана для НАСА или чего-то подобного. На самом деле это просто трубка, по которой движется воздух. Или, как это бывает во многих домах, изо всех сил пытается пройти через .

Видите ли, гибкий воздуховод редко устанавливается очень хорошо. Если вы когда-нибудь видели изогнутый или провисший гибкий воздуховод и задавались вопросом, было ли это проблемой, значит, вы на что-то наткнулись! Поскольку гибкий воздуховод по определению является гибким, он часто изгибается так, как мы этого не хотим.

Результат - плохой воздушный поток и неэффективные системы HVAC.

Нам действительно нравится гибкий воздуховод. Но вы должны установить его правильно.

В этом вся суть гибкого воздуховода. Когда подрядчики HVAC используют его по назначению, это нормально. Однако во многих домах гибкие воздуховоды используются чрезмерно, потому что их относительно легко установить по сравнению с жесткими трубопроводами.

Помимо того, что он чрезмерно загружен, он часто устанавливается неаккуратно. Со временем он прогибается или прогибается, препятствуя прохождению драгоценного воздуха через вашу систему.

Этого не должно происходить. Установщики HVAC

могут использовать гибкий воздуховод и избежать этих проблем. Им просто нужно правильно установить.

Кстати, следующие шаги охватывают правильный подход при установке гибкого воздуховода:

1. Помните: хорошая система воздуховодов почти никогда не будет полностью изгибаться.

Это ключ. Мы собираемся рассказать, где и как можно развернуть гибкий воздуховод, но вы должны иметь в виду, что в хорошей системе воздуховодов не , а только использовать гибкий воздуховод.

Вам также придется установить трубы из твердого материала. Жесткая труба, конечно же, не перегибается и не провисает. Кроме того, он менее подвержен повреждениям. Что-то может упасть на ваши гибкие воздуховоды и сместить или порвать их. Жесткая труба? Не так много.

Для систем воздуховодов меньшего размера можно использовать почти полностью изогнутые , но колена и изгибы по-прежнему должны быть жесткими. В любом случае, просто помните, что очень мало ситуаций, когда полностью гибкая система воздуховодов подходит.

2.Делайте все остальное правильно перед установкой чего-либо

Вы не сможете установить гибкий воздуховод, если не выполнили ручной расчет нагрузки J, ручной D для проектирования воздуховодов и ручной T для определения размеров приводки и решетки. После выполнения этих упражнений , затем вы можете решить, можно ли использовать гибкий воздуховод.

И после того, как вы проделаете все это, вы все равно можете решить, что не использовать гибкий воздуховод. Все зависит от результатов.

Выполнять всю эту беготню - все равно что делать уроки. Забраться на чердак с кучей гибких воздуховодов, если вы сначала этого не сделали? Это эквивалентно пропуску занятий на весь семестр и последующему появлению в день выпускного экзамена. Это не умно.

В большинстве случаев эти упражнения покажут вам, что можно использовать гибкий воздуховод в определенных местах. Но где?

3. Используйте гибкий воздуховод для прямых участков.

Вы будете знать, что можете использовать гибкий воздуховод, если в вашей конструкции есть прямые участки (т.е.е. длинные прямые участки воздуховода). Поскольку гибкий воздуховод обычно неэффективен из-за провисания и перегиба, прямые участки в значительной степени устраняют это.

Да, воздуховод может провисать на прямом участке. Но он не прогнется, если ваш подрядчик будет правильно его поддерживать.

Есть ли какие-нибудь секции воздуховода, которые не прямые? Используйте жесткую трубу! Сюда входят изгибы, локти и все, что выходит прямо из камеры. Изогнутый гибкий воздуховод не позволит воздуху течь должным образом, в отличие от жесткого воздуховода.

Единственный случай, когда можно использовать гибкий воздуховод для изгиба, - это очень длинный канал с большим радиусом.Но даже в этом случае жесткая трубка, вероятно, лучше.

4. Затяните и держите прямо.

Если ваш подрядчик использует гибкий воздуховод для прямых участков, для него критически важно плотно его затянуть при установке. В противном случае внутренняя часть воздуховода будет неровной и сжатой. Воздух не будет проходить через него должным образом, и со временем он будет больше провисать.

5. Проверка и балансировка

Ваш подрядчик хорошо поработал, установив гибкий воздуховод? Они узнают, если они проверит свою работу.

После установки любого воздуховода, гибкого или другого, важно проверить статическое давление и поток воздуха в системе. У вашего подрядчика HVAC есть оборудование для выполнения этих измерений. Если ваша система не перемещает нужное количество воздуха (а это должно быть, потому что она была правильно рассчитана и спроектирована, помните?), Подрядчику придется вернуться и внести коррективы, пока все не станет нужным.

В частности, воздуховод

Flex также нуждается в действительно хорошем контроле качества. Его так легко согнуть или раздавить! Вот почему мы твердо верим в строгую направленность и точность при установке гибких воздуховодов, а также в аудит после установки, желательно со стороны старшего члена команды.

Быть пользователем гибких воздуховодов - это нормально. Просто используйте в умеренных количествах.

Использование гибких воздуховодов для прямых участков обычно нормально, особенно если вы делаете это в рамках целенаправленного и тщательного проектирования воздуховодов для дома.

Но использовать его, потому что его легко установить? Или использовать его для поворотов? Это просто безответственно.

При установке воздуховодов мы обычно используем комбинацию гибких и жестких воздуховодов. В большинстве домов это будет работать в большинстве случаев. Но только в том случае, если вы сначала сделаете домашнюю работу и убедитесь, что вы создаете качественный дизайн воздуховода с материалами и качеством монтажа, которые сохранятся.

Это правильный способ установки гибких воздуховодов или, если уж на то пошло, любых воздуховодов. Сделать это правильно сложно, но оно того стоит.

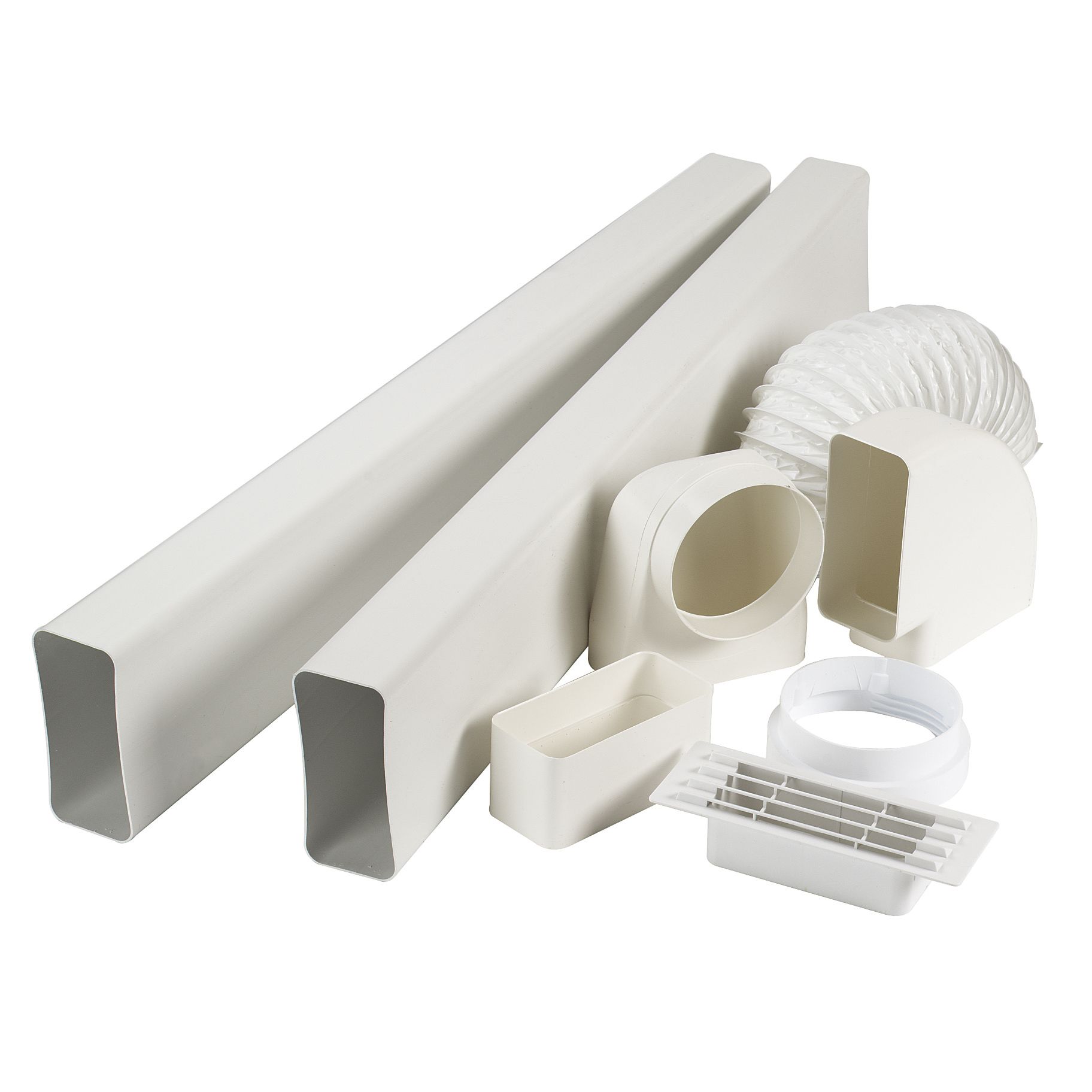

Почему ПВХ и ХПВХ привлекают внимание отрасли ОВК

Вентиляционные отверстия и заглушки из полимерной смолы обеспечивают превосходную защиту и долговечность по сравнению с металлическими аналогами. Но задумывались ли вы об альтернативах металлическим воздуховодам и трубам для ОВК? Учитывая недавний рост цен на металлические компоненты, сейчас самое время подумать о ПВХ для вашей следующей установки HVAC.

Влияние 25% тарифов на сталь, введенных президентом Трампом в начале этого года, теперь ощущается отраслью HVAC. Цена на сталь, используемую для воздуховодов HVAC, как минимум на 25% выше в США. В некоторых случаях цены выросли на 35%. Другие области тоже ощущают воздействие. По словам Сала Гутьери, старшего экономиста BMO Capital Markets, в разговоре с Global News: «Если цены на сталь в США будут расти, мировые цены на сталь также вырастут».

ПВХ и ХПВХ являются недорогой альтернативой металлу со свойствами, которые выгодны для использования в системах отопления, вентиляции и кондиционирования воздуха, особенно в выхлопных системах.

Поливинилхлорид, или ПВХ, обычно используется в строительной отрасли для:

• Сайдинг и окна
• Сантехника и канализация
• Электропроводка и кабели
• Воздуховоды и вентиляционные отверстия

ПВХ

прочен, не подвержен коррозии и вмятинам, что делает его хорошим вариантом для воздуховодов. Поскольку он устойчив к влаге, ПВХ предпочтительнее при прокладке воздуховодов непосредственно под полом в здании, где нет места для лазания.

ПВХ

обладает отличными изоляционными качествами, что опять же делает его хорошим вариантом для воздуховодов.Однако следует иметь в виду, что существуют ограничения на то, сколько тепла может выдерживать ПВХ. Максимальная температура ПВХ составляет 140 ° F, что может сделать его непригодным для некоторых систем отопления. Альтернативой ПВХ для высокотемпературных применений является хлорированный поливинилхлорид (ХПВХ), который может выдерживать температуры до 200 ° F.

ХПВХ создается путем применения процесса свободнорадикального хлорирования ПВХ, что делает его более термостойким, но это создает другой набор уязвимостей.Поскольку есть уязвимости как в ПВХ, так и в ХПВХ, при установке всегда необходимо использовать правильный тип герметика.

Как ПВХ, так и ХПВХ устойчивы к кислым и агрессивным газам, которые могут повредить металлические воздуховоды, что делает их хорошим выбором для вытяжных каналов.

ПВХ

также обычно используется для гибких воздуховодов, часто используемых для соединения вентиляционных отверстий и решеток с воздуховодами в здании. ПВХ - предпочтительный материал для гибких трубопроводов в коммерческих зданиях.

CPVC может также использоваться в качестве трубопровода в системах водяного отопления.Для этих применений требуется более толстый сорт ПВХ, называемый классом 80. Стандартной толщиной ПВХ является класс 40. ПВХ, используемый для воздуховодов, тоньше, чем класс 40.

Ограничения ПВХ и ХПВХ

Основными ограничениями ПВХ и ХПВХ являются доступные размеры и вес материала. Одна из причин, по которой ПВХ и ХПВХ используются в выхлопных системах, заключается в том, что они могут справляться с выхлопными газами под высоким давлением, а выхлопные каналы обычно охватывают более короткие расстояния, чем воздуховоды.

Воздуховод

из ПВХ также уже, поэтому скорость воздуха увеличивается с расстоянием, поэтому из тепловых регистров ваших клиентов может выходить неприятный поток воздуха. ПВХ и ХПВХ также весят намного больше, чем тонкая сталь, используемая в воздуховодах, что повлияет на требования к установке.

Имейте в виду, что когда ПВХ используется для воздуховодов в жилых помещениях, вам потребуются специальные переходники для подключения его к металлическим компонентам.

Раньше стоимость была большим фактором. ПВХ и ХПВХ были незначительно дороже.Это может скоро измениться. Если цены на сталь останутся высокими, вы можете увидеть и вырасти в вариантах ПВХ и ХПВХ. Возможно, вы даже увидите, как на рынок выводятся новые продукты, которые лучше отвечают потребностям систем отопления, вентиляции и кондиционирования воздуха.

31 декабря 2018 г.

Основные принципы проектирования воздуховодов, часть 1

Когда дело доходит до отопления и охлаждения домов, принудительное распределение воздуха имеет решающее значение. Да, мой канадский друг Роберт Бин из Healthy Heating использует лучистую энергию как для обогрева, так и для охлаждения, а мой техасский друг Кристоф Ирвин выпил этот кулаид и установил то, что может быть первой системой лучистого охлаждения в Техасе.Тем не менее, даже если системы лучистого распределения полностью возьмут верх, нам все равно будут нужны системы принудительных воздуховодов. Почему? Потому что нам все еще нужно перемещать воздух для вентиляции и, во влажном климате, например, на юго-востоке США, для осушения.

Итак, если мы собираемся перемещать воздух через воздуховоды, нам нужно понимать физику воздуха и то, как мы заставляем его выполнять наши приказы. В этой серии статей я расскажу вам об этом. Сегодня я начну с того, что вы делаете в процессе проектирования HVAC, прежде чем перейти к этапу проектирования воздуховода (Руководство D), а также с физики воздушного потока, когда он ограничен воздуховодами.Я дополню это статьями о процессе, который мы используем при проектировании систем воздуховодов, включая доступное статическое давление, эквивалентную длину и выбор фитингов.

Готовы?

До проектирования воздуховода

Проектирование системы воздуховодов важно, но сначала нужно выполнить несколько важных шагов. Номер один - это расчет нагрузки по обогреву и охлаждению с использованием протокола, такого как Руководство J * ACCA или Справочник основ ASHRAE. * Вы должны знать, сколько тепла и холода вам нужно для каждой комнаты (в БТЕ / час).Затем эти требования к БТЕ в час немедленно переводятся в требования к расходу воздуха в каждой комнате в кубических футах в минуту (куб.фут / мин). Это делается автоматически в используемом нами программном обеспечении (RightSuite Universal от WrightSoft).

После того, как вы узнаете количество БТЕ / час и куб.футов в минуту для здания, вам необходимо выбрать правильное оборудование для отопления и охлаждения. В этом вам поможет протокол ACCA Manual S *. Это нечто большее, чем просто поиск оборудования, отвечающего всем нагрузкам на отопление и охлаждение дома.Убедитесь, что вы приспосабливаетесь к дизайнерским условиям дома и снаружи. В идеале у вас есть таблицы данных производителя, которые помогут вам разобраться.

Тогда вы готовы приступить к проектированию системы воздуховодов.

Вес воздуха

Первое, что вам нужно знать, это то, что воздух имеет вес. Дэвид Хилл сделал несколько замечательных презентаций по проектированию воздуховодов в Летнем лагере Building Science Summer Camp, и это его отправная точка. (См. Превосходное резюме выступления Майкла Чендлера о выступлении в летнем лагере Hill’s 2011 о Green Building Advisor.На фото ниже Хилл держит блок в 1 кубический фут, который, по его словам, весил бы около 0,1 фунта, если бы он был воздухом. Фактическое значение составляет 0,0807 фунта при стандартной температуре и давлении.

Если у вас кондиционер на 2,5 тонны, номинальный расход воздуха будет 1000 кубических футов в минуту. (Здесь правило - 400 кубических футов в минуту на тонну.) Это означает, что воздуходувка должна пропускать через систему около 81 фунта воздуха в минуту. Чтобы переместить вес, нужно потрудиться.

Ну, вообще-то, если вы помните свой вводный урок физики, вы знаете, что это не совсем так.Вы можете перемещать вес бесплатно, если перемещаете его горизонтально и без какого-либо сопротивления. Требуется работа, чтобы поднять его против силы тяжести или толкнуть в любом направлении против трения. И это подводит нас к…

Физика воздушного потока

Если вы вынесете вентилятор во двор в тихий день и включите его, вы получите максимальный поток воздуха. Если вы возьмете тот же самый вентилятор и вдуваете воздух в картонную трубку, он должен работать против давления, которое создается в этом пространстве. Чем больше вы уменьшаете размер этой трубки, или удлиняете ее, или поворачиваете вместе с ней воздух, тем больше создается статическое давление.И чем больше уменьшается воздушный поток.

Это основной принцип, с которым вы должны работать при проектировании воздуховодов. Ранее я писал о двух факторах, влияющих на уменьшение потока воздуха в воздуховодах. Один из них - трение. Когда воздух движется по воздуховоду, он взаимодействует с поверхностями. Чем более гладкая эта внутренняя поверхность, тем лучше для воздушного потока. Чем шероховатее поверхность, тем больше замедляется движение воздуха.

Второй фактор - турбулентность. Обычно это происходит, когда вы пропускаете воздух через фитинги или когда вы поворачиваете воздух. С жестким воздуховодом воздух поворачивается с помощью фитингов, но, к сожалению, это не всегда происходит с гибким воздуховодом.

Когда воздух выходит из обработчика воздуха, с ним происходит несколько вещей. Его отправляют в разные комнаты в доме. По мере того, как он проходит через систему каналов «ствол-ответвление», количество продолжает уменьшаться, потому что часть его отводится по каждой ветви на пути к концу.

Каждая секция воздуховода, каждый фитинг, каждый поворот воздуха добавляет сопротивление этому воздушному потоку из-за трения и турбулентности.Решетки и регистры, фильтры и балансировочные демпферы также добавляют сопротивления. Это сопротивление приводит к снижению статического давления или падению давления.

Итак, начнем с нагнетателя с высоким давлением. К тому времени, как воздух выходит из приточных отверстий, это давление упало до нуля (относительно давления в помещении).

Следующий этап проектирования воздуховодов

В следующей статье я подробнее расскажу об этих перепадах давления и о том, как они определяют доступное статическое давление, которое затем приводит к общей эффективной длине нашей системы воздуховодов.Вы можете перейти к другим статьям этой серии по ссылкам ниже.

Купите руководства ACCA на Amazon *

Другие статьи из серии Duct Design:

Конструкция воздуховода 2 - Доступное статическое давление

Конструкция воздуховода 3 - Общая полезная длина

Конструкция воздуховода 4 - Расчет коэффициента трения

Конструкция воздуховода 5 - Определение размеров воздуховодов

Статьи по теме

Две основные причины снижения потока воздуха в воздуховодах

Заболевание гибких протоков не препятствует потоку воздуха

Наука о провисании - гибкий воздуховод и воздушный поток

Секрет эффективного движения воздуха через вашу систему воздуховодов - Моя статья о презентации Овальных воздуховодов в Летнем лагере Дэвида Хилла 2015 года

Изображение предоставлено: Верхнее фото: Energy Vanguard; вес аэрофотоснимка Дэвида Хилла; рисунок турбулентности из «Понимания диаграммы трения» ACCA (который, по-видимому, больше не доступен).

* Это ссылки партнеров Amazon. Вы платите ту же цену, что и обычно, но Energy Vanguard взимает небольшую комиссию, если вы совершаете покупку после перехода по ссылке.

Как работают системы воздуховодов с помощью улучшенной очистки воздуховодов

Воздуховоды - это набор трубок, которые образуют воздухораспределительную сеть вашей системы HVAC. Поскольку жилые воздуховоды в основном скрыты, вы можете не знать, как работают разные части.Прочтите сегодняшний блог, чтобы узнать об основных компонентах системы воздуховодов и о том, как они работают.

Воздуховоды (трубы и магистрали)

Воздуховоды и стволы - это основные каналы, по которым нагретый или охлажденный воздух распространяется по всему дому. Трубы воздуховода отходят от ствола воздуховода в разные комнаты вашего дома. Ствол воздуховода - это главный воздуховод от печи, обычно сделанный из стали. Примечательно, что гибкий алюминий (называемый гибкими трубами) можно использовать там, где вашим стенам может потребоваться гибкость.

Переходы воздуховодов

Воздуховоды должны быть подключены в соответствии с формой вашего дома. Для соединения труб и стволов используются переходы воздуховодов. Существует множество типов переходов между воздуховодами и специализированных соединителей, которые соединяются, образуя пути для воздуха, проходящего через ваш дом.

Пленум

Камера статического давления - это большой контейнер, в котором хранится воздух для вашей системы отопления, вентиляции и кондиционирования воздуха, который прикреплен к различным воздуховодам. Обычно в воздуховоде есть две камеры статического давления. Ваша система HVAC будет заполнять приточную камеру охлажденным или нагретым воздухом, который направляется через воздуховод.Когда охлажденный или нагретый воздух входит в комнату, он вытесняет имеющийся воздух в другую группу каналов. Эти воздуховоды передают этот возвращенный воздух в камеру нагнетания возврата . Затем возвращаемый воздух направляется наружу через дымоход или фильтруется и отправляется обратно через систему.

Связанное сообщение: Superior Air Duct рассматривает историю систем HVAC

Дымоход

Дымоходы удаляют токсичные газы, образовавшиеся в процессе нагрева и охлаждения, и выводят воздух наружу.

Трубопроводы хладагента

Линии хладагента подают хладагент в компрессоры, что позволяет вашей системе HVAC нагревать или охлаждать воздух.

Воздухоочиститель

Воздухоочиститель - это место, где расположены фильтр и нагнетательный вентилятор. Воздуходувка нагнетает воздух по воздуховодам. Воздухоочиститель может также включать нагревательные или охлаждающие змеевики.

Сливные поддоны и трубопроводы

Хотя системы HVAC нагревают или охлаждают воздух, они также обычно осушают воздух.В процессе нагрева и охлаждения внутри системы накапливается конденсат. Ему нужно куда-то пойти; в противном случае внутри вашего дома может образоваться ржавчина или плесень. Сливные поддоны принимают эту созданную воду и сливают ее по сливным линиям за пределами вашего дома.

Сообщение по теме: Типы систем воздуховодов - материалы, формы и многое другое

График чистки воздуховодов в жилых помещениях

Теперь, когда вы знакомы с принципом работы системы воздуховодов, пора составить график чистки воздуховодов в жилых помещениях.С чистыми воздуховодами вы можете ощутить здоровый воздух и эффективную систему отопления, вентиляции и кондиционирования воздуха. Мы сертифицированная NADCA компания и обеспечиваем визуальное подтверждение чистоты ваших воздуховодов. Обратитесь в компанию Superior Air Duct Cleaning в западной Пенсильвании или восточном Огайо. Мы с нетерпением ждем вашего ответа!

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
