Как работает регулятор температуры батареи отопления: Как работает регулятор температуры для радиатора

Содержание

принцип работы, выбор и установка

Ярким представителем управляющей арматуры отопительных систем является терморегулятор для батареи, иначе – радиаторный клапан или термостатический вентиль. Как и прочие новинки в сфере отопления, он пришел к нам из Европы, причем почти сразу был внесен в государственные строительные нормы как обязательный элемент любой водяной системы обогрева. Соответственно, цель данной статьи – раскрыть принцип работы терморегулятора и подсказать пользователям, как его подобрать, установить и настроить в домашней системе отопления.

Для чего нужен терморегулятор

Правильно выбранные и установленные термостатические вентили позволяют не только экономить энергоносители, но и сильно упрощают жизнь домовладельцу в плане регулировки температуры в помещениях. Ведь с помощью котлов отопления можно менять обогрев всех комнат одновременно, увеличивая или уменьшая температуру теплоносителя. А вот регуляторы батарей отопления дают возможность нагревать помещения по-разному в зависимости от их назначения, что приносит немалую экономию энергоносителей.

Для справки. К большинству современных котлов можно подключить выносной терморегулятор отопления, чтобы управлять нагревом в автоматическом режиме. Но это не решает вопрос, поскольку теплоноситель с определенной температурой все равно будет поступать во все комнаты сразу.

Задача термостатического клапана – регулировать количество поступающего в радиатор теплоносителя в зависимости от температуры воздуха в помещении, автоматически ее поддерживая на том уровне, что установил пользователь. Главное, чтобы со стороны теплогенератора поступало достаточное количество нагретой воды, ведь терморегулятор для радиатора может только уменьшать ее расход, но не увеличивать.

О назначении радиаторных термоклапанов доступно рассказывается в следующем видео:

Устройство и принцип работы термостата

Любой автоматический радиаторный клапан состоит из 2 частей:

  1. Термостатический вентиль с исполнительным механизмом перекрывания потока теплоносителя.
  2. Термоголовка с управляющим элементом, реагирующим на изменение температуры воздуха.

Вентиль, изготавливаемый из латуни, имеет традиционный механизм с рабочим конусом, входящим в седло и таким способом уменьшающим его проходное сечение. Отличие от обычного ручного крана состоит в том, что конус прикреплен к нажимному штоку с пружиной, выходящему наружу. Нажатие на конец штока осуществляет второй элемент – термоголовка. Чем сильнее нажатие, тем меньше проходное сечение. Ниже на схеме показано устройство регулятора батареи отопления в сборе:

Внутри термостатической головки находится маленький герметичный контейнер, заполненный термочувствительной средой — жидкостью или газом. При нагревании эта среда расширяется, контейнер увеличивается и сильнее нажимает на шток, перекрывая поток теплоносителя. При охлаждении процесс идет в обратном направлении, в чем и заключается принцип работы термоголовки. Рукоятка регулировки с нанесенной шкалой механически ограничивает максимальное открывание клапана.

Важно. Установленный на батарею терморегулятор влияет только на расход теплоносителя, меняя его в ту или иную сторону. Термостат не является регулятором температуры воды, то есть, выполняет количественное регулирование, но не качественное.

Разновидности и выбор терморегуляторов

По исполнению радиаторные вентили делятся на 3 группы:

  • прямые;
  • угловые;
  • в составе гарнитуры подключения отопительных приборов.

Если с прямыми и угловыми терморегуляторами все понятно, то о гарнитуре следует сказать отдельно. Она позволяет одновременно установить термостат на батарею и подключить ее к трубам, выходящим прямо из пола. Хотя цена подобной гарнитуры выйдет больше, чем традиционные подводки из труб, зато выглядеть подобное присоединение будет куда эстетичнее.

Гарнитура подключения радиатора со встроенным термостатом

Для двухтрубных систем с циркуляционным насосом отопления подойдет любой из перечисленных клапанов, вопрос заключается лишь в способе подключения отопительного прибора, а с технической точки зрения все они одинаковы.

Другое дело – однотрубная схема, для нее лучше купить специальный регулятор температуры батареи с увеличенным проходным сечением седла. Такие терморегуляторы оказывают меньшее гидравлическое сопротивление, что хорошо видно на схеме:

Помимо клапанов, следует выбрать также и термоголовки для батарей, и тут сразу же рекомендация: клапан и головка должны быть от одного производителя, а стыковочные резьбы совпадать. Стандартная резьба на вентиле – М28 и М30. Вообще, выбор конструкций головок не слишком широк – кроме обычных элементов со встроенным сильфоном есть еще изделия с электронным блоком управления и дисплеем. Эти терморегуляторы – программируемые, их можно настраивать на поддержание различных температур в комнате в течение дня.

Совет. Выбирая программируемую термостатическую головку, помните, что она нуждается в электропитании от батарей или сети. Чтобы терморегулятор работал корректно, за наличием электропитания придется следить.

В тех случаях, когда планируется монтаж отопительных приборов за экранами либо окна комнаты предполагается завесить плотными шторами, обычные термоэлементы могут функционировать некорректно.

Из-за слабого движения воздуха в районе радиатора температура за экраном и перед ним может отличаться на пару градусов, так что дополнительно к терморегулятору стоит купить выносной датчик с капиллярной трубкой.

Стоящий за экраном датчик посредством капиллярной трубки будет управлять термостатом, ориентируясь на правильную температуру в помещении. Существует и более продвинутая версия в виде выносного регулятора, который тоже присоединяется капиллярной трубкой. Но тут надо быть внимательнее: не ко всем вентилям такие термоголовки подходят, поэтому при выборе терморегулятора нужно консультироваться с продавцом.

Напоследок несколько слов о производителях радиаторных клапанов. Их появилось достаточно много, особенно китайских, чье качество более чем сомнительно. Однозначно рекомендуются к применению терморегуляторы следующих брендов, их надежность не подлежит сомнению:

  • DANFOSS;
  • HERZ ARMATUREN;
  • OVENTROP.

Совет. Не следует покупать и устанавливать термостаты на все радиаторы в доме.

Правило такое: чтобы обеспечить нормальное регулирование, в каждом помещении надо оснастить терморегуляторами только те батареи, чья суммарная мощность составляет 50% от общей и более. Простыми словами: при 2 отопителях в комнате вентиль надо ставить на одном (который больше), при 3 – на двух радиаторах и так далее.

Установка и настройка

Перед тем как купить и установить терморегулятор на батарею, надо убедиться, что ваш отопительный прибор не укомплектован клапаном с завода. Это касается стальных панельных радиаторов некоторых производителей, например, KERMI или HEIMEIER. Для них нужно приобрести только саму термостатическую головку с подходящей резьбой и вкрутить ее в соответствующее гнездо.

Настройка и установка терморегулятора на батареи своими руками не должна вызвать у вас больших сложностей. Вот несколько рекомендаций:

  1. Вентиль всегда ставится только на подающем трубопроводе.
  2. Соблюдайте направление потока, указанное в паспорте на изделие.
  3. При монтаже используйте американки, дабы узел всегда можно было разобрать.
  4. Положение клапана и головки, а также расстояния до ближайших конструкций указаны на схеме:

Если в терморегуляторе не предусматривается функция механической блокировки потока теплоносителя, то для обслуживания радиатора перед клапаном придется поставить дополнительный шаровой кран, как показано на схеме:

Монтаж термоголовки

Крепление элемента к корпусу вентиля осуществляется двумя способами – на резьбе или простым защелкиванием, как на изделиях фирмы DANFOSS. В любом случае сначала надо снять с буксы клапана защитный колпачок, затем рукоятку головки повернуть в положение «max» и вставить в гнездо до щелчка или же слегка подтянуть ключом (когда соединение – резьбовое). Если головка терморегулятора вращается нормально, то установка выполнена успешно.

Вентили некоторых производителей, а также все головки имеют функцию преднастройки.

Это заблаговременное ограничение диапазона регулирования температур, которое реализуется в различных моделях по-разному. Например, терморегулятор HERZ ARMATUREN ограничивается с помощью специальных штифтов, в других изделиях прилагается ключ, фиксирующий головку в определенном положении.

Эксплуатационная настройка термостата батареи осуществляется рукояткой с нанесенной шкалой и цифрами (обозначениями). Как правило, диапазон плавной настройки составляет 16—28 °С, а в положении «*» клапан станет поддерживать температуру воздуха 6—7 °С, дабы не случилось размораживания.

В заключение несколько слов о совместимости терморегуляторов с чугунными приборами отопления. В принципе, противопоказаний к установке никаких нет, но есть сомнения в эффективности работы термостатов. Чугунные батареи массивны и вмещают много воды, а оттого инерционны и будут с опозданием реагировать на автоматическое регулирование. Так что здесь предпочтительнее поставить обычный кран на подаче и балансировочный – на обратке.

принцип работы терморегулятора для радиатора, как пользоваться

Терморегулятор — устройство, соответствуя названию, предназначенное для контроля температуры в системе отопления.

Приборы делят по двум принципам — управлению и характеристикам.

Терморегулятор на батареи: как регулировать отопление?

Контроллер температуры состоит из двух компонентов: головки и клапана. Последний — исполнительный механизм.

Термоголовка содержит цилиндр с рабочей жидкостью. В некоторых устройствах её заменяют на газ.

Летучие вещества быстрее влияют на подачу воды в обвязку, но делают это не столь точно.

Важно! При создании проекта учитывайте гидравлическое сопротивление системы. При использовании одной трубы оно меньше, чем при двух.

Принцип работы регулятора тепла для радиатора

Рабочая жидкость реагирует на изменение температуры, увеличиваясь или уменьшаясь в объёме.

Он оказывает на шток влияние, толкая исполнительный клапан. Механизм воздействует на подачу теплоносителя в систему.

Устройства делят на две категории по способу управления.

Приборы с механическим контролем работают по принципу старых холодильников, требуют ручной настройки температурного режима. Программируемые самостоятельно меняют подачу теплоносителя, в зависимости от заданных функций.

Виды устройств и как они работают: особенности регулировки температуры

Отличают механические и электрические, жидкостные и газонаполненные термостаты. Разделение по первому принципу влияет на управление прибором, а по второму — на технические характеристики.

Механические

Используют в качестве рабочего тела не только спирты и летучие вещества, но также твёрдые. Последние надёжнее, но оказывают влияние спустя 30–40 минут после изменения температуры.

Фото 1. Механический терморегулятор для батареи, работает на спирту, твердых веществах, быстро меняет температуру.

Имеет пару значительных недостатков:

  • Сложную настройку.
  • Высокую чувствительность к солнечному свету, ветру и источникам тепла.

Внимание! Последний фактор сильно ограничивает количество мест, в которых разрешён монтаж.

Электрические

Для изменения температуры используются характеристики электрической цепи:

  • резистор меняет сопротивление, в зависимости от нагрева или охлаждения устройства;
  • поддержка постоянного напряжения влияет на силу тока;
  • в зависимости от этого работает вентилятор.

Хотя ток получается небольшим, транзисторы воздействуют на клапаны, управляя подачей теплоносителя. Электронная схема работает вне зависимости от разброса температуры.

Прибор достаточно прост, но позволяет регулировать и управлять лишь небольшими механизмами. Существуют промышленные устройства, способные контролировать котлы до нескольких тысяч Ватт.

Электрические термостаты бывают аналоговыми и цифровыми. Первые попроще, легко настраиваются, в них встроено всего пару индикаторов. Вторые можно запрограммировать на несколько дней вперёд.

Фото 2. Термостат электрический для изменения температуры, подключен в розетку над батареей, прост в эксплуатации.

Цифровые также делятся на две категории по логике работы:

  1. Закрытые легко настраиваются, но обладают ограниченным потенциалом.
  2. Открытые полностью программируемы, но требуют приглашения специалиста.

Вторые, обычно, используют в промышленных целях, поскольку они дороже и требуют более редкого отслеживания сотрудниками.

Справка! Термостаты могут управлять газовыми или электрическими котлами, вне зависимости от размеров обвязки.

Жидкостные

Средняя длительность отклика устройства на регулировку и изменение температуры составляет 25 минут. Они находят более широкое применение, поскольку достаточно головки меньшего диаметра. В зависимости от модели, изменяется защита от температурного воздействия и погрешность измерений.

Газонаполненные

Среди трёх типов механических термостатов является лучшим. Он быстрее реагирует на изменения, хотя обладает немного большей погрешностью.

Время перемещения штока составляет 7–9 минут, что втрое меньше, чем у жидкостного.

Эта особенность вызвана строением устройства. Капсула со сжатым газом устанавливается на максимальном расстоянии от стенок. Отсутствие взаимодействия с внешними факторами повышает чувствительность и скорость работы регулятора.

Полезное видео

В видео рассказывается о том, как регулировать температуру в помещении с помощью комнатного термостата.

Эксплуатация термостата: как им пользоваться?

Пользоваться прибором просто. В механических достаточно указать температуру тепла, которая должна поддерживаться. Для обслуживания проверяют износ компонентов раз в полгода. Электрические нужно тщательно программировать, а работоспособность контролируют постоянно.

Что такое автоматический радиаторный терморегулятор?

Отопительный прибор (например, радиатор) системы водяного отопления должен подавать в помещение тепло в строгом соответствии с текущей потребностью. Зимой требуемый уровень тепла выше, весной – ниже, поэтому температура теплоносителя в системе отопления должна меняться.

Регулирование температуры должна осуществлять автоматика индивидуального генератора тепла (котла), который является источником тепловой энергии в доме.

Однако не все котлы оснащаются подобными устройствами: часто автоматика лишь поддерживает температуру воды на постоянном уровне, либо отсутствует вовсе. В результате в помещениях становится то жарко, то холодно. Даже если регулирование на котле все-таки есть, нередко бывает сложно добиться баланса: теневая сторона дома холоднее, солнечная – теплее, поэтому приходится открывать форточки и выпускать уже оплаченное потребителем тепло наружу. Как лучше поступить в данной ситуации?

На радиаторах можно установить вентили или шаровые краны. С их помощью легко уменьшается подача горячей воды в приборы отопления. Сложно представить, чтобы у радиатора постоянно будет дежурить человек и закрывать кран, когда выйдет солнце, затопят камин или придут гости, а потом вновь открывать его, когда станет холоднее.

Такую работу берет на себя автоматический радиаторный терморегулятор. Устройство не только помогает поддерживать постоянную  комфортную температуру в помещении без участия  человека, но и экономит тепло и деньги на его оплату: счета становятся на 20% ниже. Для отопления используется «бесплатное» солнечное тепло, теплопоступления от людей, электроприборов и т. д. Кроме того, воздух вокруг вашего дома станет чище за счет сокращения выбросов дымовых газов от сжигания лишнего топлива.

Строительные нормы не случайно предписывают установку регулирующих устройств перед отопительными приборами, а в жилых зданиях – именно автоматических радиаторных терморегуляторов.

Устройство и принцип работы радиаторного терморегулятора

Радиаторный терморегулятор состоит из двух основных частей: термостатической головки (термоголовки) и регулирующего клапана.

Регулирующий клапан устанавливается на входе теплоносителя в радиатор. Под воздействием термоголовки он изменяет количество горячей воды, проходящей через прибор.

Термоголовка – главный элемент автоматического регулирования. С помощью соединительной гайки она закрепляется на регулирующем клапане и, реагируя на отклонения температуры воздуха в помещении от заданного значения, перемещает затвор регулирующего клапана.

Внутри термоголовки находится гофрированная, заполненная термочувствительной жидкостью емкость (сильфон), иногда в сочетании с ее парами. Через настроечную пружину сильфон связан с нажимным штоком, а тот в свою очередь – со штоком и затвором регулирующего клапана.



Когда температура воздуха в помещении становится выше заданного значения, жидкость в сильфоне расширяется, он сжимается и перемещает шток и затвор клапана в сторону уменьшения протока воды. Радиатор остывает, температура в помещении снижается. При падении температуры на улице происходит обратный процесс: жидкость уменьшается в объеме, сильфон растягивается, высвобождая шток клапана, который под воздействием возвратной пружины поднимается. Проток воды через радиатор увеличивается и, вслед за этим, температура в помещении восстанавливается.

Изменяя силу сжатия настроечной пружины простым поворотом рукоятки термоголовки, можно установить любую желаемую температуру. Терморегулятор будет поддерживать ее без вашего участия. Для этого на корпусе термоголовки нанесена шкала, цифры которой соответствуют температуре настройки.



Как видно, диапазон настройки температуры широк и, в зависимости от типа термоголовки, составляет от 2 до 29оС. Однако следует помнить, что если радиатор изначально рассчитан на поддержание 22 оС, то терморегулятор в любом случае не сможет обеспечить более высокую температуру. Для этого радиатор должен иметь определенный запас.

При необходимости диапазон настройки может быть ограничен с обеих сторон – для этого в комплекте поставляются специальные штифты.

Термоголовки бывают трех разновидностей: со встроенным температурным датчиком, с выносным датчиком и головка дистанционного управления.

  • Первый тип применяется, когда радиатор располагается открыто под окном, и воздух помещения свободно омывает термочувствительный элемент термоголовки.
  • Если радиатор завешен глухими шторами или заставлен мебелью, температура вокруг обычной термоголовки будет выше, чем в помещении – регулятор может работать некорректно. В этом случае используется термоголовка с выносным датчиком, который должен располагаться на свободной стене примерно на высоте 1,5 м от пола, а сама головка – на клапане терморегулятора.
  • Термоголовка дистанционного управления представляет собой обычную головку, размещаемую на стене по тому же принципу, что и выносной датчик. Она связана с клапаном терморегулятора через капиллярную трубку гидропривода. Такая термоголовка применяется для удаленного управления температурой в помещении, когда доступа к радиатору и клапану терморегулятора нет вовсе.

Регулирующий клапан – исполнительное устройство терморегулятора, которое устанавливается на входе теплоносителя в радиатор и изменяет количество горячей воды, проходящей через отопительный прибор.

Клапан терморегулятора нормально открытый нажимного действия (закрывается  под воздействием термоголовки, открывается за счет возвратной пружины).

Правильный выбор радиатора и терморегулятора поможет поддерживать в вашем доме комфортную температуру и сделает жизнь удобней и проще.


Как работает терморегулятор на батарее

Терморегулятор на батарею: принцип работы, настройка, установка

January 17, 2016

Главной задачей отопительной системы является поддержание комфортной температуры воздуха в здании. Эта температура может быть различной, в зависимости от назначения помещения, но обязательным условием является ее неизменность на протяжении всего дня.

В помещение тепловая энергия поступает от системы отопления через радиаторы. Объем тепловой энергии, отдаваемый нагревательными приборами, регулируется количеством теплоносителя.

Устройством, осуществляющим регулирование поток жидкости, поступающей в радиатор, является клапан или вентиль, который может быть автоматическим или ручным.

В помещении всегда происходит теплообмен с окружающим пространством. Это приводит к оттоку или притоку из помещения тепла, и, следовательно, к понижению или повышению в нем температуры воздуха.

Для восстановления в помещении теплового баланса необходимо увеличить или уменьшить количество тепла, поступающего от нагревательных приборов. С этой задачей прекрасно справится терморегулятор на батарею, установленный на подводящих трубопроводах.

Механический терморегулятор

Данное устройство состоит из клапана и чувствительного элемента (термической головки). Они функционируют слаженно без посторонней внешней энергии. Термическая головка комплектуется приводом, регулятором и жидкостным элементом, который может заменяться упругим или газовым.

Выбирать терморегулятор на батарею необходимо с учетом всех факторов, которые в дальнейшем смогут оказать влияние на его работу. Важно произвести специальный расчет — только в этом случае данный прибор будет функционировать максимально эффективно.

Составные элементы

Механический терморегулятор на батарею состоит из следующих элементов:

  • Компенсационный механизм.
  • Шток.
  • Разъемное соединение.
  • Золотник.
  • Чувствительный элемент.
  • Термостатический элемент.
  • Клапан термостатический.
  • Шкала настройки.
  • Накидная гайка.
  • Кольцо, которое фиксирует заданный температурный режим.

Факторы воздействия

На температуру в помещении, а значит, и на работу механического терморегулятора способны воздействовать следующие факторы:

  • Наружная температура.
  • Проветривание или сквозняк.
  • Солнечный свет.
  • Дополнительные источники холода или тепла (холодильник, трубопровод с горячей водой, электрические нагревательные приборы и т. д.).

Как работает терморегулятор на батарее

При изменении в обогреваемом помещении температуры воздуха происходит изменение количества теплоносителя. Одновременно с этим изменяется объем сильфона, что приводит в действие регулирующий золотник. Перемещение золотника напрямую связано с изменением в комнате температуры воздуха. При изменении температуры чувствительный элемент реагирует и приводит в действие шток клапана регулятора. В результате изменение хода осуществляет регулирование подачи теплоносителя в нагревательный прибор.

Терморегулятор на батарею механического типа необходимо устанавливать на подающем трубопроводе. При этом головка терморегулятора должна располагаться горизонтально, не должна подвергаться влиянию прямых солнечных лучей и тепла. Если клапан закрыт занавеской или заставлен мебелью, то образуется нечувствительная зона, другими словами, термостат не контактирует с температурой окружающей среды, и по этой причине он не выполняет свои функции эффективно.

Если же иное размещение данного устройства не представляется возможным, применяются специальные датчики с накладным чувствительным элементом, предназначенные для дистанционного регулирования.

Электронные терморегуляторы

Электронный регулятор температуры отопления представляет собой автоматическое устройство регулирования, обеспечивающее поддержание заданного температурного режима в различном тепловом оборудовании.

В отопительной системе он осуществляет автоматическое управление котлом и остальными исполнительными механизмами (клапанами, насосами, смесителями и т. д.). Основная цель электронного терморегулятора – создание в помещении температурного режима, который был заранее определен пользователем.

Принцип работы

Регулятор температуры отопления электронного типа укомплектован термодатчиком, который устанавливается в месте, свободном от прямого воздействия нагревательных электроприборов, он обеспечивает прибор информацией о термическом состоянии помещения. На основании полученных данных электронный прибор управляет элементами отопительной системы.

Различают цифровые и аналоговые термореле с регулировкой температуры. Первые получили наибольшее распространение благодаря своей функциональности. Терморегуляторы электронного типа бывают:

  • С закрытой логикой.
  • С открытой логикой.

Закрытая логика – это постоянный алгоритм работы во времени и жесткая внутренняя структура, не зависящая от изменения факторов окружающей среды. Можно изменять лишь определенные программируемые параметры.

Терморегулятор с открытой логикой – это свободно программируемое устройство, характеризующееся большим диапазоном функций и настроек, его можно настроить на любую работу и условия окружающей среды.

В отличие от приборов с закрытой логикой, данные устройства не получили столь широкого распространения. Обосновано это тем, что их управление требует определенной квалификационной степени. Поэтому далеко не каждому рядовому гражданину под силу разобраться в режимах и настройках электронных терморегуляторов. Широкое применение получила открытая логика в индустриальном сегменте, однако со временем она может стать неотъемлемым элементом быта любого человека.

Установка терморегулятора на батарею

В процессе монтажа очень важно придерживаться инструкции и не размещать устройства данного типа в нишах, за декоративными решетками и шторами. Если же по какой-либо причине это не представляется возможным, устанавливается дистанционный датчик.

Неэффективно устанавливать терморегулятор для чугунных батарей, так как они очень долго нагреваются и остывают.

Прежде чем перейти к монтажу терморегуляторов необходимо отключить стояк и слить теплоноситель из отопительной системы.

Только после этого можно перейти к работам по установке данного прибора, их рекомендуется выполнять в следующей последовательности:

  • Горизонтальные подводки трубопроводов отрезаются на определенном расстоянии от нагревательного прибора.
  • Отсоединяется отрезанный трубопровод и запорное устройство.
  • Отсоединяются гайки и хвостовики совместно с гайками клапана или крана.
  • В пробки радиатора заворачиваются хвостовики.
  • На выбранное место устанавливается трубная обвязка.
  • Обвязка соединяется с горизонтальными трубопроводами.

Настройка термореле с регулировкой температуры производится следующим образом:

  • В помещении плотно закрываются все окна и двери, чтобы утечку тепла свести к минимуму.
  • В помещении, где требуется поддержание определенного значения температуры, необходимо установить комнатный термометр.
  • Клапан полностью открывается, для чего головка терморегулятора поворачивается до упора влево, в таком случае радиатор будет функционировать с максимальной теплоотдачей, в помещении начнет повышаться температура.
  • Как только температура станет выше первоначальной на 5-6 °C, нужно закрыть клапан, для этого его головка поворачивается до упора вправо, после чего в помещении начнет постепенно остывать воздух.
  • После того как температура достигнет желаемой величины, клапан медленно открывается посредством вращения головки регулятора в левую сторону. При этом необходимо внимательно прислушаться, как только услышите шум воды и ощутите резкое нагревание корпуса терморегулятора, прекратите вращение головки и запомните ее положение.
  • Настройка полностью завершена. Температура в помещении будет держаться с точностью до 1 °C.

Терморегуляторы на электрических радиаторах

В условиях современной работы коммунальных предприятий, когда в холодный период года в квартирах далеко не всегда температура имеет необходимую для комфортного ощущения величину, многие переходят на электрические нагревательные приборы. Они могут выполнять как функцию дополнительного, так и основного источника тепла.

Как правило, сегодня многие производители выпускают электрические батареи с терморегулятором, что позволяет устанавливать индивидуальную температуру в каждой комнате. Электрические радиаторы – это удобная альтернатива и отличное дополнение центральному отоплению.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

10 загадочных фотографий, которые шокируют Задолго до появления Интернета и мастеров «Фотошопа» подавляющее большинство сделанных фото были подлинными. Иногда на снимки попадали поистине неверо.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Как выбрать и установить терморегуляторы на батареи отопления

Ярким представителем управляющей арматуры отопительных систем является терморегулятор для батареи, иначе – радиаторный клапан или термостатический вентиль. Как и прочие новинки в сфере отопления, он пришел к нам из Европы, причем почти сразу был внесен в государственные строительные нормы как обязательный элемент любой водяной системы обогрева. Соответственно, цель данной статьи – раскрыть принцип работы терморегулятора и подсказать пользователям, как его подобрать, установить и настроить в домашней системе отопления.

Для чего нужен терморегулятор

Правильно выбранные и установленные термостатические вентили позволяют не только экономить энергоносители, но и сильно упрощают жизнь домовладельцу в плане регулировки температуры в помещениях. Ведь с помощью котлов отопления можно менять обогрев всех комнат одновременно, увеличивая или уменьшая температуру теплоносителя. А вот регуляторы батарей отопления дают возможность нагревать помещения по-разному в зависимости от их назначения, что приносит немалую экономию энергоносителей.

Для справки. К большинству современных котлов можно подключить выносной терморегулятор отопления, чтобы управлять нагревом в автоматическом режиме. Но это не решает вопрос, поскольку теплоноситель с определенной температурой все равно будет поступать во все комнаты сразу.

Задача термостатического клапана – регулировать количество поступающего в радиатор теплоносителя в зависимости от температуры воздуха в помещении, автоматически ее поддерживая на том уровне, что установил пользователь. Главное, чтобы со стороны теплогенератора поступало достаточное количество нагретой воды, ведь терморегулятор для радиатора может только уменьшать ее расход, но не увеличивать.

О назначении радиаторных термоклапанов доступно рассказывается в следующем видео:

Устройство и принцип работы термостата

Любой автоматический радиаторный клапан состоит из 2 частей:

  1. Термостатический вентиль с исполнительным механизмом перекрывания потока теплоносителя.
  2. Термоголовка с управляющим элементом, реагирующим на изменение температуры воздуха.

Вентиль, изготавливаемый из латуни, имеет традиционный механизм с рабочим конусом, входящим в седло и таким способом уменьшающим его проходное сечение. Отличие от обычного ручного крана состоит в том, что конус прикреплен к нажимному штоку с пружиной, выходящему наружу. Нажатие на конец штока осуществляет второй элемент – термоголовка. Чем сильнее нажатие, тем меньше проходное сечение. Ниже на схеме показано устройство регулятора батареи отопления в сборе:

Внутри термостатической головки находится маленький герметичный контейнер, заполненный термочувствительной средой — жидкостью или газом. При нагревании эта среда расширяется, контейнер увеличивается и сильнее нажимает на шток, перекрывая поток теплоносителя. При охлаждении процесс идет в обратном направлении, в чем и заключается принцип работы термоголовки. Рукоятка регулировки с нанесенной шкалой механически ограничивает максимальное открывание клапана.

Важно. Установленный на батарею терморегулятор влияет только на расход теплоносителя, меняя его в ту или иную сторону. Термостат не является регулятором температуры воды, то есть, выполняет количественное регулирование, но не качественное.

Разновидности и выбор терморегуляторов

По исполнению радиаторные вентили делятся на 3 группы:

  • прямые;
  • угловые;
  • в составе гарнитуры подключения отопительных приборов.

Если с прямыми и угловыми терморегуляторами все понятно, то о гарнитуре следует сказать отдельно. Она позволяет одновременно установить термостат на батарею и подключить ее к трубам, выходящим прямо из пола. Хотя цена подобной гарнитуры выйдет больше, чем традиционные подводки из труб, зато выглядеть подобное присоединение будет куда эстетичнее.

Гарнитура подключения радиатора со встроенным термостатом

Для двухтрубных систем с циркуляционным насосом отопления подойдет любой из перечисленных клапанов, вопрос заключается лишь в способе подключения отопительного прибора, а с технической точки зрения все они одинаковы. Другое дело – однотрубная схема, для нее лучше купить специальный регулятор температуры батареи с увеличенным проходным сечением седла. Такие терморегуляторы оказывают меньшее гидравлическое сопротивление, что хорошо видно на схеме:

Помимо клапанов, следует выбрать также и термоголовки для батарей, и тут сразу же рекомендация: клапан и головка должны быть от одного производителя, а стыковочные резьбы совпадать. Стандартная резьба на вентиле – М28 и М30. Вообще, выбор конструкций головок не слишком широк – кроме обычных элементов со встроенным сильфоном есть еще изделия с электронным блоком управления и дисплеем. Эти терморегуляторы – программируемые, их можно настраивать на поддержание различных температур в комнате в течение дня.

Совет. Выбирая программируемую термостатическую головку, помните, что она нуждается в электропитании от батарей или сети. Чтобы терморегулятор работал корректно, за наличием электропитания придется следить.

В тех случаях, когда планируется монтаж отопительных приборов за экранами либо окна комнаты предполагается завесить плотными шторами, обычные термоэлементы могут функционировать некорректно. Из-за слабого движения воздуха в районе радиатора температура за экраном и перед ним может отличаться на пару градусов, так что дополнительно к терморегулятору стоит купить выносной датчик с капиллярной трубкой.

Стоящий за экраном датчик посредством капиллярной трубки будет управлять термостатом, ориентируясь на правильную температуру в помещении. Существует и более продвинутая версия в виде выносного регулятора, который тоже присоединяется капиллярной трубкой. Но тут надо быть внимательнее: не ко всем вентилям такие термоголовки подходят, поэтому при выборе терморегулятора нужно консультироваться с продавцом.

Напоследок несколько слов о производителях радиаторных клапанов. Их появилось достаточно много, особенно китайских, чье качество более чем сомнительно. Однозначно рекомендуются к применению терморегуляторы следующих брендов, их надежность не подлежит сомнению:

Совет. Не следует покупать и устанавливать термостаты на все радиаторы в доме. Правило такое: чтобы обеспечить нормальное регулирование, в каждом помещении надо оснастить терморегуляторами только те батареи, чья суммарная мощность составляет 50% от общей и более. Простыми словами: при 2 отопителях в комнате вентиль надо ставить на одном (который больше), при 3 – на двух радиаторах и так далее.

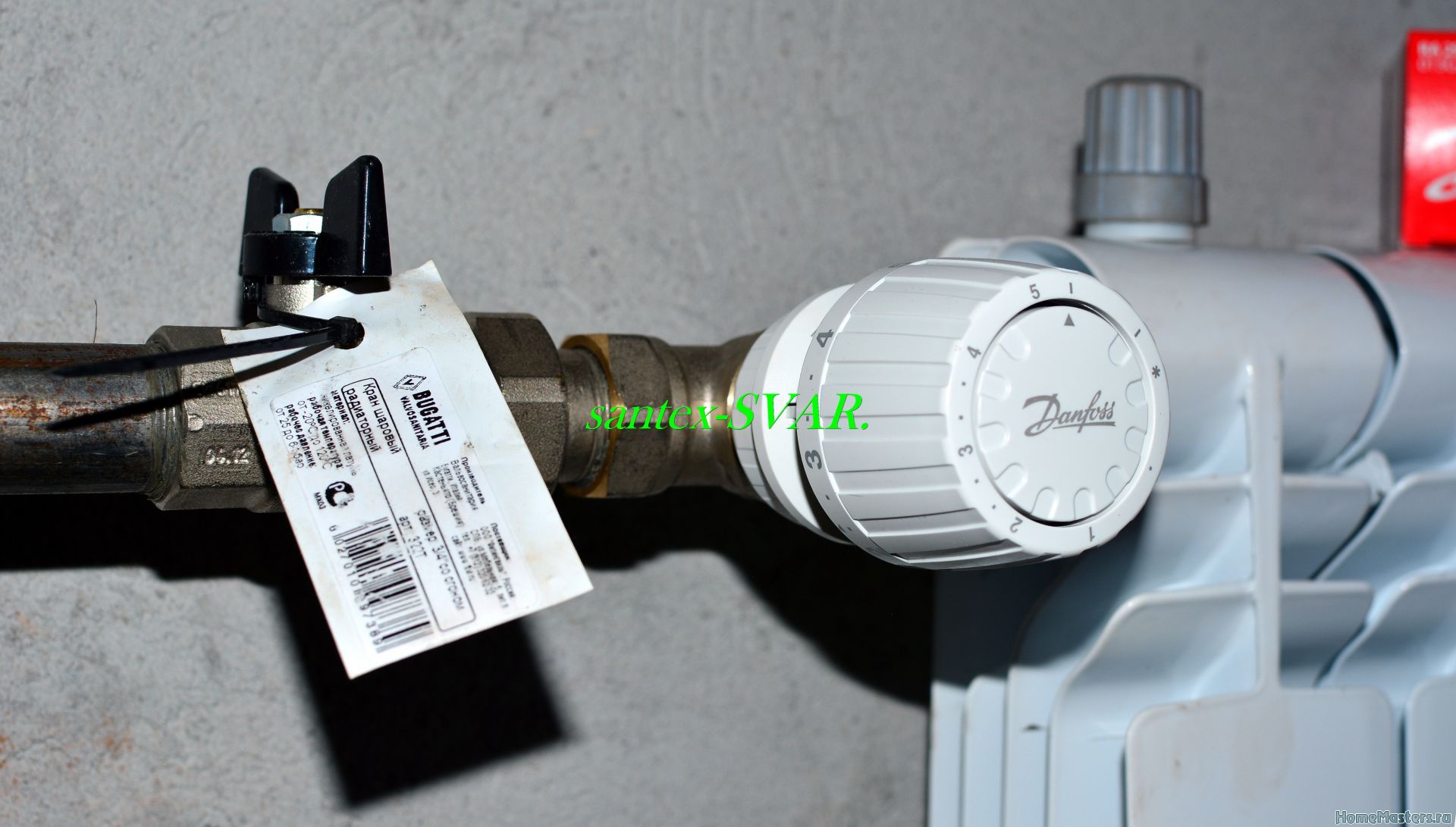

Установка и настройка

Перед тем как купить и установить терморегулятор на батарею, надо убедиться, что ваш отопительный прибор не укомплектован клапаном с завода. Это касается стальных панельных радиаторов некоторых производителей, например, KERMI или HEIMEIER. Для них нужно приобрести только саму термостатическую головку с подходящей резьбой и вкрутить ее в соответствующее гнездо.

Настройка и установка терморегулятора на батареи своими руками не должна вызвать у вас больших сложностей. Вот несколько рекомендаций:

  1. Вентиль всегда ставится только на подающем трубопроводе.
  2. Соблюдайте направление потока, указанное в паспорте на изделие.
  3. При монтаже используйте американки, дабы узел всегда можно было разобрать.
  4. Положение клапана и головки, а также расстояния до ближайших конструкций указаны на схеме:

Если в терморегуляторе не предусматривается функция механической блокировки потока теплоносителя, то для обслуживания радиатора перед клапаном придется поставить дополнительный шаровой кран, как показано на схеме:

Монтаж термоголовки

Крепление элемента к корпусу вентиля осуществляется двумя способами – на резьбе или простым защелкиванием, как на изделиях фирмы DANFOSS. В любом случае сначала надо снять с буксы клапана защитный колпачок, затем рукоятку головки повернуть в положение «max» и вставить в гнездо до щелчка или же слегка подтянуть ключом (когда соединение – резьбовое). Если головка терморегулятора вращается нормально, то установка выполнена успешно.

Вентили некоторых производителей, а также все головки имеют функцию преднастройки. Это заблаговременное ограничение диапазона регулирования температур, которое реализуется в различных моделях по-разному. Например, терморегулятор HERZ ARMATUREN ограничивается с помощью специальных штифтов, в других изделиях прилагается ключ, фиксирующий головку в определенном положении.

Эксплуатационная настройка термостата батареи осуществляется рукояткой с нанесенной шкалой и цифрами (обозначениями). Как правило, диапазон плавной настройки составляет 16—28 °С, а в положении «*» клапан станет поддерживать температуру воздуха 6—7 °С, дабы не случилось размораживания.

В заключение несколько слов о совместимости терморегуляторов с чугунными приборами отопления. В принципе, противопоказаний к установке никаких нет, но есть сомнения в эффективности работы термостатов. Чугунные батареи массивны и вмещают много воды, а оттого инерционны и будут с опозданием реагировать на автоматическое регулирование. Так что здесь предпочтительнее поставить обычный кран на подаче и балансировочный – на обратке.

Рекомендуем:

Выгодно ли ставить индивидуальный счетчик тепла в квартире и как это правильно сделать Как выбрать предохранительный клапан сброса давления в котле Как подобрать трехходовой клапан для теплых полов и дровяного котла

Системы отопления > Как выбрать и установить терморегуляторы на батареи отопления

Как выбрать терморегулятор для радиаторов отопления

В странах постсоветского пространства до 40% энергоресурсов уходит на нужды отопления и вентиляции зданий, это в несколько раз больше, чем у продвинутых европейских стран. Вопрос энергосбережения стоит остро, как никогда, особенно на фоне постоянного повышения стоимости энергоносителей. Одним из устройств, позволяющих экономить тепловую энергию в доме, является терморегулятор для батареи, чья установка может уменьшить расход тепла до 20%. Но для этого необходимо правильно подобрать регуляторы к системе отопления и выполнить их монтаж, о чем и будет рассказано в данной статье.

Принцип работы термостатического клапана

Первые термостаты для радиаторов, призванные поддерживать постоянную температуру в помещении, были изобретены еще в далеком 1943 году фирмой DANFOSS, ей же принадлежит первенство на рынке по производству и продаже подобных устройств. По этой причине наша статья будет опираться на материалы и рекомендации компании DANFOSS, чей многолетний опыт не подлежит сомнению.

За прошедшие с момента изобретения годы терморегуляторы для радиаторов видоизменились и стали такими, какими мы их знаем. Конструктивно они состоят из двух основных элементов: клапана и термоголовки, соединяющихся между собой фиксирующим механизмом. Назначение термоголовки – воспринимать температуру окружающей среды и для ее регулирования воздействовать на исполнительный механизм – клапан, он и перекрывает поток теплоносителя, поступающего в отопительный прибор.

Такой метод регулирования называется количественным, поскольку устройство влияет на расход проходящего в радиатор теплоносителя. Существует и другой метод – качественный, с его помощью меняется температура воды в системе. Это осуществляет регулятор температуры (смесительный узел), устанавливаемый в котельной или тепловом пункте.

Чтобы понять принцип работы термоголовки, предлагается изучить схему прибора, изображенного в разрезе:

Внутри корпуса элемента расположен сильфон, заполненный термочувствительной средой. Она бывает двух видов:

Жидкостные сильфоны проще в изготовлении, но проигрывают газовым по быстродействию, поэтому последние получили очень широкое распространение. Итак, при повышении температуры воздуха вещество в замкнутом пространстве расширяется, сильфон растягивается и нажимает на шток клапана. Тот, в свою очередь, перемещает вниз специальный конус, уменьшающий проходное сечение клапана. В результате расход теплоносителя уменьшается. При охлаждении окружающего воздуха все происходит в обратном порядке, количество протекающей воды растет до максимума, это и есть принцип работы терморегулятора.

Рекомендации по выбору

В зависимости от типа системы отопления и условий монтажа прибора, для управления потоком теплоносителя могут применяться комплекты клапан – термоголовка в различных сочетаниях. В однотрубных системах обогрева рекомендуется устанавливать клапаны с повышенной пропускной способностью и малым гидравлическим сопротивлением (маркировка изделия производства DANFOSS – RA-G, RA-KE, RA-KEW).

Та же рекомендация касается и двухтрубных самотечных систем, где теплоноситель циркулирует естественным образом, без принудительного побуждения. Если же схема обогрева – двухтрубная с циркуляционным насосом, то следует выбрать клапан с возможностью регулировки пропускной способности (маркировка DANFOSS – RA-N, RA-K, RA-KW). Эта регулировка производится достаточно просто и специальный инструмент для нее не нужен.

Когда вопрос с подбором клапана решен, нужно определиться с типом термоголовки. Они предлагаются в следующих исполнениях:

  1. С внутренним термоэлементом (как на схеме, представленной выше).
  2. С выносным температурным датчиком.
  3. С внешним регулятором.
  4. Электронные (программируемые).
  5. Антивандальные.

Обычный терморегулятор для радиаторов отопления с внутренним датчиком принимается к установке, если есть возможность расположить его ось горизонтально, чтобы воздух помещения свободно омывал корпус прибора, как показано на рисунке:

Внимание! Не допускается установка терморегулятора на батарею в вертикальном положении, тепловой поток, поднимающийся от подающего трубопровода и корпуса клапана, станет оказывать влияние на сильфон, в результате чего устройство будет работать некорректно.

Если горизонтальный монтаж головки невозможен, то лучше приобрести к ней выносной датчик температуры в комплекте с капиллярной трубкой длиной 2 м. Именно на таком расстоянии от радиатора можно расположить данное устройство, прикрепив его к стене:

Помимо вертикального монтажа для покупки выносного датчика бывают и другие объективные причины:

  • радиаторы отопления с регулятором температуры находятся за плотными шторами;
  • в непосредственной близости от термоголовки проходят трубы с горячей водой либо присутствует другой источник тепла;
  • батарея стоит под широким подоконником;
  • внутренний термоэлемент попадает в зону сквозняка.

В комнатах с высокими требованиями к интерьеру батареи зачастую прячут под декоративными экранами из различных материалов. В таких случаях попавший под кожух терморегулятор регистрирует температуру скапливающегося в верхней зоне горячего воздуха и может целиком перекрыть теплоноситель. Мало того, полностью закрыт доступ к управлению головкой. В этой ситуации выбор следует сделать в пользу выносного регулятора, совмещенного с датчиком. Варианты его размещения показаны на рисунке:

Электронные термостаты с дисплеем также бывают двух видов: со встроенным и съемным блоком управления. Последний отличается тем, чтоб электронный блок отсоединяется от термоголовки, после чего она продолжает функционировать в обычном режиме. Назначение подобных устройств — регулировка температуры в помещении по времени суток в соответствии с программой. Это позволяет снижать отопительную мощность в рабочее время, когда дома никого нет и в прочих подобных случаях, что приводит к дополнительной экономии энергоресурсов.

Когда в доме есть маленькие дети, которым все хочется попробовать своими ручками, лучше установить терморегулятор антивандального типа с кожухом, предохраняющим настройки прибора от неквалифицированного вмешательства. Это касается и термостатов, стоящих в других общественных зданиях: детских садах, школах, больницах и так далее.

Как установить терморегулятор на батарею

Первая рекомендация – не ставить термоголовки на все нагреватели в пределах видимости. Здесь правило следующее: регулированию должны подвергаться радиаторы, чья суммарная мощность составляет 50% и более от всех, находящихся в одной комнате. Например, когда в помещении имеется 2 отопителя, то термостатом должна быть оснащена 1 батарея, чья мощность больше.

Совет. Если в качестве отопительных приборов применены чугунные радиаторы, то поддержание микроклимата с помощью термостатических клапанов будет неэффективным. Дело в том, что работа чугунных батарей очень инерционна, после перекрытия потока теплоносителя они еще долго излучают тепло и наоборот, долго разгоняются. Монтаж клапанов не имеет смысла, вы только напрасно потратите свое время и средства.

Первую часть устройства – клапан – рекомендуется монтировать на подводящий подающий трубопровод в момент подключения радиатора к отопительной системе. В случае когда его требуется врезать в собранную систему, то подводку подачи придется демонтировать. Это доставит некоторые сложности, если подключение выполнено стальными трубами, понадобится инструмент для резки труб и нарезания резьбы.

После того как термостат на батарею отопления установлен, термоголовка монтируется без всякого инструмента. Достаточно просто совместить метки на корпусах и плавным нажатием зафиксировать головку в гнезде. Сигналом послужит щелчок фиксирующего механизма.

Немного сложнее устанавливать антивандальный терморегулятор, для этого понадобится шестигранный ключ размером 2 мм. Совместив требуемые метки, как показано на схеме, нужно прижать термоголовку, а шестигранником закрутить фиксирующий болт, находящийся сбоку.

Монтаж выносного датчика и регулятора осуществляется на свободном от деталей интерьера и мебели участке стены, разместив их на высоте 1.2—1.6 м от пола, как показано на схеме:

Сначала дюбелями к стене прикрепляется монтажная пластина, а потом на нее простым нажатием защелкивается корпус. Капиллярная трубка закрепляется к стене пластмассовыми хомутиками, как правило, они идут в комплекте с изделием.

Помимо штатной регулировки температуры в головках предусмотрена настройка терморегулятора на максимальный и минимальный пределы, дальше которых поворот колеса станет невозможным. Для этого предусмотрены ограничительные штифты, находящиеся в задней части изделия. Нужно вытащить один из них и после отладки системы вставить в отверстие под соответствующей меткой:

Заключение

Источники: http://fb.ru/article/224805/termoregulyator-na-batareyu-printsip-rabotyi-nastroyka-ustanovka, http://otivent.com/kak-vybrat-i-ustanovit-termoregulyatory-na-batarei, http://cotlix.com/termoregulyator-dlya-radiatorov

Регулятор температуры для радиатора отопления: автоматический, ручной, механический

Основная функция регуляторов отопления – изменение степени обогрева помещения посредством изменения количества теплоносителя, проходящего через радиаторы. Грамотно установленные и правильно используемые термостатические регуляторы способны сделать более эффективным отопление в квартире, частном доме и других помещениях.

Основные составные части терморегуляторов для радиаторов – это:

  • терморегулирующий вентиль, или термоклапан;
  • с помощью которого осуществляется воздействие на шток клапана.

Регулятор отопления внешне похож на обычный кран, который устанавливается на входе и выходе труб из батарей, но вместо стандартного вентиля термостатические регуляторы оснащены быстросъемной гайкой, при помощи которой на корпусе закрепляется термоэлемент. Регулировка степени нагрева радиаторов и температурного режима в помещении становится более наглядной, благодаря градуировке, которая имеется на термостатической головке.

Почему использовать термостатические клапаны для батарей выгодно?

Во-первых, при помощи регулятора для батареи отопления происходит более тонкий контроль над микроклиматом в помещении, так как можно изменять температурный фон не во всей комнате сразу, а по отдельности в тех зонах, где установлены радиаторы.

Во-вторых, локальные термостатические регуляторы, в отличие от централизованной системы управления отоплением, учитывают и такой фактор, как нагрев помещения солнцем, что исключает возможность перегрева комнаты в солнечную погоду.

В-третьих, для каждой комнаты в доме или квартире регулировка обогрева может проводиться по особой программе. Для помещений с небольшой проходимостью и посещаемостью обычно выставляется минимальная теплоотдача радиаторов. Там, где члены семьи проводят больше времени, необходима более интенсивная работа батарей, то есть больший объем циркулирующего в них теплоносителя (воды).

Достойная альтернатива обычным запорным кранам

Для того чтобы сэкономить на организации обогрева помещения, вместо регулятора температуры батарей отопления на входе трубы в нагревательный элемент врезают обычный кран. Этот механический способ регулирования ухудшает качество отопления, потому что:

  • запорная арматура быстро выйдет из строя, если ее часто открывать и закрывать;
  • использование чревато «завоздушиванием» всего стояка;
  • после установки механического регулятора возможен будет только ручной контроль работы радиаторов, а это – лишние временные затраты;
  • с его помощью выставляется лишь приблизительная температура в помещении.

Особенности регулятора

Регулятор температуры отопления, который устанавливается на батарею, работает в автоматическом режиме – необходимо лишь вначале выбрать требуемую степень нагрева радиатора при помощи градуированной шкалы на термоголовке.

Современные термостатические регуляторы отопления работают таким образом, что никогда не перекрывают подачу теплоносителя в батареи полностью, а лишь увеличивают или уменьшают ее, в зависимости от температуры в помещении.

Термоклапан – это прибор для самого тонкого контроля над нагревом радиатора отопления. Погрешность при определении температурного режима в комнате будет минимальной.

По какому принципу работают?

Одна из ключевых деталей термоклапана – шток, оснащенный уплотнительной прокладкой из резины. Этот шток подвижный, он может опускаться и подниматься, при этом изменяя диаметр отверстия, через которое в батареи попадает вода.

Если открыть клапаны, в радиаторах будет циркулировать больший объем теплоносителя, и они будут сильнее обогревать. Регулятор температуры с опущенным штоком уменьшит количество проходящей воды. Для радиатора отопления это означает менее интенсивный нагрев.

Ручные и автоматические

Менять температуру в помещении термостатическим регулятором можно вручную (механический способ) или автоматически. Ручной термоклапан для изменения положения штока требует поворота маховика вентиля. Следует учитывать, что защитный колпачок, имеющийся на клапане, может выйти из строя вследствие частых поворотов вентиля.

Автоматический регулятор – это более эффективный способ изменения температуры на радиаторе отопления. В клапанах такого типа термоголовка оснащена сильфоном – резервуаром, стенки которого представляют собой «гармошку». Внутреннее содержимое сильфона (газ или жидкость) мгновенно реагирует даже на незначительные изменения температуры в помещении.

Когда воздух прогрелся до определенного уровня, газ или жидкость в сильфоне расширяется, растягивает «гармошку», которая, в свою очередь, выталкивает и опускает шток. Шток давит на вентиль, и подача теплоносителя в батарею уменьшается.

Когда воздух начинает остывать, регуляторы температуры работают по обратному алгоритму: содержимое сильфона уменьшается в объеме, «гармошка» сжимается, шток поднимается. Для батарей отопления это означает начало более интенсивной подачи теплоносителя. Следовательно, и температура в помещении начинает подниматься.

При выборе терморегуляторов необходимо учитывать, как именно расположены радиаторы в данном помещении. Инструкция по монтажу термоклапанов включает следующее обязательное условие: термоголовка должна устанавливаться горизонтально. Такое положение обеспечит наилучшую циркуляцию воздушных потоков вокруг нее, а терморегулятор будет работать более четко и тонко.

Существуют термоклапаны с прямой и угловой термоголовкой, благодаря чему в разных системах отопления удается установить регулятор так, чтобы он находился в горизонтальной плоскости.

Особенности для двухтрубных схем отопления

Регуляторы для двухтрубных систем отопления должны обязательно иметь устойчивость к перепадам давления. Гидравлическая балансировка в двухтрубной системе происходит посредством снижения давления в районе клапана, поэтому у него должно быть высокое гидравлическое сопротивление и проходное отверстие не слишком большого диаметра. К регуляторам для однотрубных систем столь жесткие требования не предъявляются.

Более эффективными в работе считаются те термоклапаны для двухтрубных систем, которые можно настраивать дополнительно, в зависимости от особенностей помещения. Так удастся минимизировать обогрев комнат. Следовательно, отопление дома или квартиры станет более рациональным и экономным.

Как правильно установить терморегулятор на батарею отопления

Устанавливаемый на батарею терморегулятор является отличным инструментом для создания благоприятного микроклимата и дополнительным способом сэкономить на отоплении, поскольку позволяет уменьшить подачу теплоносителя. Терморегулятор для радиатора отопления выгодно использовать тогда, когда батареи очень сильно нагреваются.

Регуляторы температуры следует устанавливать на такие батареи:

  1. Алюминиевые.
  2. Стальные.
  3. Биметаллические.
  4. Медные.

Ставить регулятор на чугунные изделия бесполезным потому, что чугунный радиатор или батарея имеют большую тепловую инерцию.

Строение

Конструкция любого терморегулятора состоит из двух основных элементов:

  1. Термоклапана (термостатического вентиля).
  2. Термоэлемента.

Термоклапан является обычным клапаном или вентилем. Он представляет собой запорную арматуру, через которую проходит теплоноситель, и внутри которой находится седло и конус. Конус влияет на степень перекрытия рабочего сечения. Этот элемент может подниматься вверх и опускаться вниз, что приводит к изменению количества поступающего теплоносителя.

В термостатическом вентиле конус двигает термоголовка. Она также известна как термостатический элемент.

Она состоит из:
  • основания;
  • крышки, которая и представляет собой корпус. В некоторых моделях крышка может менять свое положение. Таким образом настраивается рабочая температура;
  • цилиндра;
  • теплового агента;
  • шпинделя. Его часто дополняют сильной пружиной.

Главным элементом является цилиндр. Его еще называют «сильфоном».

Цилиндр представляет собой небольшую герметичную и эластичную емкость. Она заполнена тепловым агентом. Чаще всего он представлен газом и жидкостью. Газ и жидкость подбираются так, чтобы при малейших колебаниях температуры они могли быстро изменять свой объем. Некоторые производители используют твердые тепловые агенты. Из-за того, что они реагируют на изменения температуры через 30 минут и более, их используют немногие компании.

Цилиндр с тепловым агентом размещают под верхом крышки-корпуса. Под сильфоном находится шпиндель, который присоединяется к штоку термоклапана.

Принцип работы

  1. Меняется температура воздуха в помещении. Если она растет, увеличивается объем цилиндра. В результате сильфон растягивается.
  2. Увеличенный сильфон давит на размещенный под ним шпиндель.
  3. Шпиндель вызывает давление на шток и конус (золотник). Последний опускается вниз и частично или полностью перекрывает поток нагретой жидкости.
  4. Батарея начинает остывать, температура в помещении падает, что приводит к уменьшению объема сильфона.
  5. Пружина давит на шпиндель или конус, и оба элемента поднимаются вверх, что увеличивает поток теплоносителя.
  6. Радиатор нагревается, поднимая температуру в помещении. В то же время увеличивается цилиндр. Цикл повторяется.

Наиболее прогрессивные терморегуляторы для радиаторов способны регулировать температуру с точностью до 1 °С. Все зависит от того, какой тепловой агент находится в середине сильфона. Если он быстро реагирует на изменение климата в помещении, то точность высокая.

Работа всех терморегуляторов на батареях приводит к тому, что часть радиаторов всегда остается холодной. Ограничивается поток теплоносителя. Однако холодными батареи могут быть и из-за засорения или наличия воздуха. Обнаруживают эти проблемы путем снятия термоголовки и ожидания. Если через некоторое время поверхность радиатора стала полностью теплой, то проблем нет.

Не всегда терморегуляторы для радиаторов могут корректно работать. Это происходит из-за следующих факторов:

  1. Закрытия шторой.
  2. Сквозняков.
  3. Попадания прямых солнечных лучей.
  4. Дополнительных источников тепла.

Виды

Терморегуляторы для радиаторов бывают разных видов. Причем их классифицируют по двум признакам:

  1. Тип термоголовки.
  2. Вид теплового агента.

Согласно первому критерию бывает:

  1. Ручной терморегулятор для батарей отопления.
  2. Механический.
  3. Электронный.


Первый вид представляет собой обычный вентиль с простой крышкой, которую нужно крутить вправо-влево. Ее вращение приводит к поднятию/опусканию золотника в кране. Такой регулятор нуждается в постоянной опеке, ведь когда становится слишком тепло, нужно перекрывать вентиль, а когда становится холодно, опять нужно менять положение его крышки. Но можно легко снять крышку и на ее место поставить автоматический терморегулятор. Заменять клапан не нужно, ведь он универсален.

Термостат с механической головкой также требует ручной настройки. Однако она проводится только один раз. Далее температура регулируется в автоматическом порядке. Выставление нужного уровня температуры происходит путем поворота крышки термоголовки. В большинстве случаев на крышке есть отметки «больше-меньше» или цифры от 1 до 5-7.

Некоторые модели имеют выносной датчик. Он соединяется с основанием с помощью капиллярной трубки.

Электронные терморегуляторы на батареи имеют очень много полезных опций. Они отличаются большими размерами. Это обусловлено тем, что электронный блок управления, а также сервопривод требуют электрической энергии. Во многих моделях ее источником выступают батарейки или съемные аккумуляторы. Находятся они в корпусе.

Главная особенность электронных терморегуляторов для радиаторов заключается в возможности работать в нескольких режимах и самостоятельно изменять их. На ночь, на выходные или на время отсутствия людей в квартире можно выставить сниженную температуру. Далее можно настроить термоголовку так, чтобы за несколько часов до появления жителей в квартире или доме произошла смена режима, и помещение прогрелось до нужной температуры.

Типы теплового агента

Наиболее часто используют жидкость и газ. Из-за этого выделяют такие виды термоголовок:

  1. Жидкостные.
  2. Газовые.

Более дешевыми и простыми являются регуляторы первого вида. Но они управляют батареей медленнее.

Газовый регулятор для батареи отопления имеет меньшую инерционность, благодаря чему способен быстро среагировать на изменение температуры в помещении.

На практике разница между реакцией двух типов маленькая.

Практически все виды терморегуляторов способны устанавливать температуру, диапазон которой составляет +6…+28 °С.

Особенности термоклапана

Он имеет две разновидности. Они зависят от того, в какой системе отопления должен использоваться кран: однотрубной или двухтрубной.

Если вы установите в однотрубную систему кран для двухтрубной, радиатор будет плохо прогреваться. Причиной этого является то, что запорная арматура для 2-трубной системы имеет высокое гидравлическое сопротивление. Фактически оно вдвое больше такого показателя вентилей для 1-трубной системы. Чтобы достичь такого сопротивления, производители делают малое проходное сечение. Оно позволяет уменьшить давление на вентили и сбалансировать давление в системе. Из-за этого при условии низкого давления (характерно для 1-трубной системы) через кран поступает мало теплоносителя.

Для 1-трубных систем подходят те вентили, проходная способность которых равна или превышает 3.

Установка

Монтируют электронный терморегулятор на батарею просто. Для этого выполняют следующие действия:

  1. Перекрывают стояк и спускают воду.
  2. У радиатора отрезают кусок трубы. Его длина должна соответствовать длине термостатического вентиля. Трубу перерезают в одном месте.
  3. Демонтируют часть трубы, которая осталась в радиаторе. Эти шаги не выполняют, если система отопления только создается или стоит кран с такими размерами, как и у нужного вентиля.
  4. Откручивают от термовентиля штуцер с американкой.
  5. Штуцер фиксируют в радиаторе, а основание крана на трубе.
  6. Прикладывают кран к штуцеру в радиаторе и затягивают американку. Вентиль должен находиться так, чтобы шток «смотрел» в сторону.
  7. Фиксируют электронную или механическую термоголовку.


Особенности установки:

  • термостат обычно ставят на вводную трубу. При этом стрелка на нем должна совпадать с направлением движения теплоносителя;
  • электронное устройство всегда должно находиться в горизонтальном положении. Запрещается размещение термоголовки над трубой потому, что тепло от трубы будет нагревать цилиндр и вызывать ненужное перекрытие радиатора. Следствие – холодное помещение;
  • большинство электронных и механических регуляторов настроены для монтажа на высоте 40-60 см. Если разместить их на высоте 10-15 см (нижнее подключение батареи), то в помещении будет слишком тепло. Решить проблему с нижним подключением можно благодаря перенастройке терморегулятора, использованию выносного датчика или покупкой специально предназначенного регулятора;
  • если система отопления является однотрубной, то вводную и выводную трубу правильно соединять дополнительной трубой. Надо создавать байпас.

Принцип работы терморегулятора батареи отопления. Блог компании Heizer

Регулирование температуры радиаторов отопления – важный элемент обеспечения комфорта в отапливаемых помещениях. Изменение температуры производится на каждом отдельном приборе отопления с помощью запорно-регулирующей арматуры. В квартирах многоэтажных домов доступен только этот способ управления, в автономных системах возможна регулировка температуры на котле.

Регулирование температуры на радиаторах отопления производится следующими способами:

1.       Ручная регулировка с помощью шаровых кранов или регулирующих вентилей;

2.       Автоматическая регулировка термостатическими клапанами.

Термостатические клапаны схожи по устройству с ручными устройствами, но реализуют иной принцип работы. Вместо ручного управления штоком клапана движение запорного элемента арматуры производится с помощью термоголовки.


Принцип работы термоголовки для радиатора отопления основан на использовании свойств некоторых материалов по расширению (сжатию) при изменении температуры окружающей среды. Сосуд с веществом входит в состав термоголовки. Термоголовка устанавливается на термостатический клапан вместо маховика.

Для наполнения сосудов термоголовок используются вещества в различном фазовом состоянии – жидком, твердом и газообразном. При нагреве вещество расширяется и сосуд оказывает давление на шток клапана, он опускается и прикрывает проход теплоносителя. При уменьшении расхода воды снижается температура поверхности батареи отопления.

При охлаждении термоголовки сосуд с веществом сужается, возвратная пружина поднимает клапан и открывает проход теплоносителю.

Кроме механических термоголовок на терморегуляторы устанавливаются термоголовки электронного типа. Они реализуют движение штока клапана с помощью электропривода, оснащаются датчиком температуры (чаще всего выносным, соединенным с вентилем через капилляр). Электронные устройства работают от сети 220В или батареек, отличаются высокой точностью, но стоят дороже. Механические изделия дешевле, но требуют первичной экспериментальной настройки и периодической корректировки.

Случаются ситуации, когда не работает регулятор температуры на батарее отопления. Это может быть вызвано следующими причинами:

1.       Неисправность термоголовки – повреждение сосуда с веществом;

2.       Забился проход теплоносителя через вентиль;

3.       Прижимной клапан устройства отсоединился от штока и перекрыл (ограничил) проток теплоносителя.

Кроме радикальных неисправностей часто встречаются случаи, когда терморегулирующий вентиль работает некорректно – неправильно управляет температурой отопительного прибора. Эта неполадка обычно вызвана ошибками при установке и размещении термоголовки. Существуют правила установки и размещения термостатических устройств.

Основным условием нормальной работы устройства является объективное отслеживание температуры воздуха в комнате. Если термоголовка размещена рядом с электроприборами, под прямым воздействием солнечных лучей, накрыта шторами и тому подобное – качественная работа терморегулятора батареи отопления нарушается.

Как это работает - Термостатические клапаны радиатора

Термостатический радиаторный клапан (TRV) состоит из двух частей. Термостатическая головка содержит привод, который расширяется и сжимается при повышении и понижении температуры. Корпус клапана имеет внутри подпружиненный плунжер, который закрывает и открывает подачу воды (или пара в двухтрубных установках) в радиатор.

Вверху - термостатическая головка (слева) и гидроблок (справа).

Когда они соединены вместе, подача тепла в радиатор автоматически регулируется в зависимости от температуры в помещении.Когда в помещении достигается желаемая температура, клапан закрывается и радиатор перестает нагреваться. Затем комната охлаждается, клапан открывается, и радиатор снова начинает нагреваться.

Вверху: Технические чертежи термостатической головки (привода) и корпуса термостатического клапана.

Поворот ручки термостатической головки регулирует расстояние, на которое привод должен расшириться, чтобы закрыть клапан. Многие TRV имеют шкалу от 1 до 5, где 1 соответствует наименьшему расстоянию, а 5 - наибольшему.Чем больше расстояние, тем теплее должно быть в помещении до закрытия клапана.

Термостатические клапаны предназначены для пропускания небольшого количества воды, когда в помещении холодно, для защиты от мороза. Если вам нужно полностью закрыть вентиль, например, при снятии радиаторов с системы, чтобы украсить их, используйте колпачок декоратора, поставляемый с вентилями.


Функция с формой

Не все TRV имеют шкалу от 1 до 5. Наши клапаны Windsor TRV - наш самый популярный клапан - работают точно так же, как традиционные термостатические клапаны, но с более дискретной шкалой.Кольца на шее обозначают настройки от 1 до 5. После установки вам обычно не нужно сильно прикасаться к TRV, поэтому отсутствие видимости не является проблемой.

Windsor TRV Natural Brass

Стабильная внутренняя температура в любую погоду

Прелесть TRV в том, что они не нуждаются в регулировке при изменении наружной температуры. Термочувствительный элемент автоматически адаптируется к изменяющейся температуре и дольше поддерживает радиаторный обогрев при понижении наружной температуры.

Управляют ли ТРВ котлом?

Нас часто спрашивают об этом, и ответ - нет, совсем нет. Обычные ТРВ (о смарт-ТРВ читайте ниже) - это простой механический клапан, не имеющий электронных частей и не имеющий связи с котлом. Все системы отопления нуждаются в каком-то электронном термостате, который сообщает источнику тепла, когда подавать горячую воду или пар к радиаторам. Мы рекомендуем обучающийся термостат, такой как Nest.


Термостатические радиаторные клапаны работают полностью независимо от котла и не имеют прямого контроля за его работой.


Существует косвенная связь - TRV контролируют температуру в каждой комнате и, следовательно, влияют на температуру, измеряемую настенным термостатом. Вот почему часто рекомендуется не использовать термостатические клапаны в помещении, где установлен настенный термостат.

Florence 3 Column в Little Greene Cordoba с античной латунью Niva и интеллектуальным клапаном Genius

Подключенный дом с интеллектуальными ТРВ

Самое большое обновление TRV с момента их изобретения в 1970-х годах - это умные технологии - Интернет вещей.Теперь можно использовать электронный привод для управления радиаторами, обеспечивая детальное управление со смартфона или ноутбука в любой точке мира.

Основная концепция такая же, как у традиционных TRV, но уровень контроля намного более детализирован. Мы работаем с Genius Hub, предлагающим интеллектуальную систему управления, которая без проблем работает с большинством котлов и тепловых насосов, и, конечно же, с нашими радиаторами.


TRV на однотрубный пар

В отличие от двухтрубных паровых и водяных радиаторов, однотрубные паровые радиаторы регулируются не на входе, а на выходе.Регулировка размера отверстия в однотрубном паровом радиаторе вызывает проблемы с отводом конденсата, поэтому вместо этого мы контролируем выходящий из него воздух.

Перед запуском отопительного цикла однотрубные радиаторы заполняются воздухом. Если этот воздух не может выйти, пар не может попасть внутрь. Добавление термостатического клапана между радиатором и вентиляционным отверстием позволяет контролировать количество воздуха, которое может уйти, и, как следствие, количество пара, который входит радиатор.


Если воздух не выходит, пар не может попасть внутрь.


Для паровых радиаторов с термостатическим управлением требуется вакуумный прерыватель. Наш дискретный вакуумный прерыватель VAB05 разработан специально для этой цели.

Регуляторы температуры, системы, алгоритмы, методы и типы термостатов

Термостаты (или регуляторы температуры) - это устройства, которые используются для измерения и регулирования температуры воздуха, жидкости, такой как вода, или других процессов. В то время как термометры обеспечивают считывание или значение температуры, термостаты предназначены для повышения или понижения температуры до желаемой точки по сравнению с ее текущим значением.

Типы контроля температуры

Изображение предоставлено: Fahroni / Shutterstock

Термостаты находят применение в различных продуктах и ​​отраслях, некоторые из которых являются привычными потребительскими товарами. В этом руководстве кратко описаны распространенные типы термостатов как по применению, так и по конструкции / функциональности. Кроме того, в этом руководстве также представлена ​​дополнительная информация о типах регуляторов температуры, используемых в производственных процессах.

Типы термостатов (регуляторов температуры) по применению

Термостаты контроля нагрева

Контроль температуры нагревателя, пожалуй, наиболее распространенная область применения термостатов, и, конечно, та, с которой знакомо большинство людей.Термостаты регулирования температуры используются для регулирования температуры воздуха в помещении. Эти устройства подключаются к системе контроля температуры отопления, такой как котел или печь, и отправляют электрический сигнал в эту систему, когда есть запрос на тепло, что означает, что термостат обнаружил, что температура в помещении упала ниже желаемого (установленного ) температура. Сигнал активирует управляющее реле, чтобы начать процесс розжига котла или печи и подачи тепла через принудительный воздух или через радиаторы.Когда температура повысится до желаемой, сигнал термостата отключается и котел или печь отключается.

Термостаты регулирования температуры

Другие распространенные продукты включают термостаты для регулирования температуры. Термостаты электрических нагревателей определяют температуру и включают в себя питание электрических нагревательных элементов по мере необходимости для обогрева комнаты. Вентиляторы охлаждения оснащены термостатами управления вентиляторами, которые можно использовать для включения и выключения вентилятора по мере необходимости в зависимости от температуры воздуха в помещении.Термостаты электрогрелки работают аналогичным образом, ограничивая температуру, до которой может подняться электрогрелка, с целью предотвращения случайных ожогов. Термостаты для бассейнов используются в нагревателях бассейнов, чтобы определять температуру воды в бассейне, когда она циркулирует через нагреватель бассейна. Как и в случае с термостатами системы контроля температуры нагрева, описанными ранее, термостат бассейна будет включать и выключать нагреватель бассейна по мере необходимости, чтобы повысить температуру воды до желаемой уставки.В бытовых системах горячего водоснабжения используются термостаты горячей воды, также называемые аквастатами, которые определяют, когда водонагреватель должен включиться, чтобы создать горячую воду для использования.

Автомобильные термостаты

В автомобильной промышленности термостаты играют важную роль и появляются в нескольких местах. Автомобильные термостаты контролируют температуру в салоне и используются для добавления тепла или активации системы кондиционирования воздуха для поддержания уровня комфорта в салоне автомобиля. Термостаты систем охлаждения автомобилей и самолетов стремятся регулировать температуру охлаждающей жидкости в автомобиле или самолете, оставаясь закрытыми в условиях холодного запуска двигателя, а затем открываясь, чтобы позволить жидкости циркулировать к радиатору или теплообменнику при повышении температуры двигателя.Дополнительное управление термостатом используется в системе охлаждения для измерения температуры охлаждающей жидкости или двигателей, активируя электрические вентиляторы, чтобы втягивать дополнительный воздух через радиатор для охлаждения жидкости по мере необходимости.

Контрольные термостаты

Термостатический контроль также применяется к критическим компонентам системы. Масляные термостаты предназначены для контроля температуры смазочной жидкости в машинах и двигателях, чтобы гарантировать защиту двигателя. Вращающиеся валы, поддерживаемые подшипниками, могут использовать термостаты подшипников для контроля температуры подшипника, что может помочь предсказать наступление условий, требующих обслуживания.Термостаты дизельных двигателей предназначены для поддержания надлежащей температуры двигателя на больших транспортных средствах, таких как тягачи с прицепами, где потребность в охлаждении будет зависеть от рабочей нагрузки. В некоторых конструкциях используются два термостата, которые функционируют как клапаны с регулируемой температурой и регулируют количество охлаждающей жидкости, поступающей в радиатор автомобиля.

Термостаты используются в других учреждениях, например в лабораториях, для поддержания температуры процесса. Термостаты для опасных зон используются в приложениях, где может существовать риск присутствия взрывоопасной атмосферы.Существуют даже термостаты торговых автоматов, которые используются для контроля температуры в этих автоматах, чтобы поддерживать напитки холодными или предотвращать таяние закусок, таких как шоколадные батончики.

Типы термостатов по конструкции / функциям

Существует несколько конструкций термостатов, в которых используются различные материалы и их свойства, чтобы определять изменения температуры и отправлять управляющие сигналы в другие системы.

Термостаты Mercurial

Один из старейших типов термостатов - ртутные термостаты.Эта конструкция использует тепловую катушку и ртутный переключатель, который управляется ручным диском или рычагом на термостате. Когда установка температуры повышается поворотом шкалы, действие приводит к закрытию ртутного переключателя и отправке сигнала системе обогрева на включение. Когда воздух начинает нагреваться, изменение температуры вызывает разматывание тепловой катушки, что размыкает ртутный переключатель и отключает систему обогрева.

Биметаллические термостаты

Еще одна испытанная конструкция термостата - биметаллический термостат.Биметаллическая полоса состоит из двух металлов, таких как латунь и железо, коэффициенты теплового расширения которых различны. Когда термостат настроен на нагрев, контур замыкается. При повышении температуры в помещении биметаллическая полоса изгибается и размыкает электрическую цепь, в результате чего система отопления отключается.

Электронные термостаты

В то время как ртутные и биметаллические термостаты являются электрическими термостатами и управляются вручную, большинство современных термостатов представляют собой электронные термостаты, в том числе программируемые цифровые термостаты.Преимущество этих устройств заключается в том, что они дают возможность устанавливать профили для отопления и охлаждения в соответствии с потребностями жителей здания. Эти термостаты предлагают отдельные настройки для разного времени дня и дней недели, так что вечером может быть прохладнее, когда люди спят, и тепло утром или днем, когда люди бодрствуют. Новейшие технологии для термостатов иногда называют интеллектуальными термостатами и используют беспроводную связь, что позволяет пользователям использовать мобильные телефоны и планшеты для изменения температурных условий по запросу.

Некоторые конструкции термостатов называются термостатами линейного напряжения, что означает, что сам термостат переключает электрические сигналы на стандартном уровне рабочего напряжения (120 В / 240 В в жилых помещениях в США). Напротив, большинство термостатов переключают управляющий сигнал более низкого напряжения , отправив его в цепь реле, предназначенную для переключения сетевого напряжения, например, для управления циркуляционными насосами в котлах.

Пневматические термостаты

Пневматические термостаты будут регулировать выходное давление воздуха в зависимости от температуры воздуха в помещении.Пневматические термостаты бывают двух типов - прямого действия (DA) и обратного действия (RA). Устройства прямого действия будут производить более высокое давление на выходе при повышении температуры в помещении; устройства обратного действия производят более низкое выходное давление при повышении температуры в помещении.

Погружные термостаты

В погружных термостатах

обычно используется погружной нагреватель / охладитель и насос для регулирования температуры ванны с жидкостью в лабораторных, медицинских или научных целях.

Дистанционные термостаты

Термостаты с дистанционной лампой и термостаты с дистанционным зондированием имеют термодатчик, расположенный на некотором расстоянии от блока управления термостатом, который в некоторых случаях отправляет показания по беспроводной сети.

Методы контроля температуры для производственных операций

Контроль температуры на производстве - важнейшая часть правильного формирования продукта. Если температура опускается выше или ниже идеального диапазона, необходимого для конкретной стадии производственного процесса, результаты могут быть вредными - неправильно приклеенные покрытия, ослабленный основной материал или общий скомпрометированный компонент - поэтому становится все более важным, чтобы производитель не только определять правильную температуру для каждого этапа, но также контролировать температуру внутри машины и получать соответствующую обратную связь.

Контроллеры температуры

в производственных операциях выполняют именно эту функцию: они обеспечивают правильную работу машины, измеряя температуру на разных этапах процесса и сравнивая данные с запрограммированными температурными характеристиками. В результате производители могут быстро и легко обнаруживать неисправности оборудования, связанные с температурой, и при необходимости устранять их.

Существует три основных типа регуляторов температуры, которые используются для контроля температуры во время производственных процессов: двухпозиционные, пропорциональные и ПИД-регуляторы.

Включение / выключение контроля температуры

Двухпозиционный регулятор температуры является наименее дорогим из всех типов регулирования, а также наиболее простым с точки зрения принципа действия. Управление либо включено, либо выключено - если температура падает ниже определенной точки, система управления подает сигнал машине, чтобы она включила повышение температуры. Аналогичным образом, если температура поднимается выше определенной точки, срабатывает управление, чтобы дать машине команду снизить температуру. Распространенным примером двухпозиционных систем является бытовой термостат.Когда температура падает ниже определенной точки, контроллер запускает нагреватель, чтобы поднять температуру до запрограммированного значения. С кондиционированием воздуха все работает по-другому: если температура поднимается выше определенной точки, контроллер включает кондиционер, понижая температуру до запрограммированной нормы.

Регуляторы включения / выключения

часто используются в процессах, где изменение температуры происходит очень медленно, и точный контроль температуры не требуется.

Пропорциональное регулирование

В отличие от регуляторов включения / выключения, которые реагируют только при достижении установленного предела, пропорциональные регуляторы предназначены для реагирования на изменение температуры до того, как она выскользнет из желаемого диапазона.По сути, пропорциональные регуляторы увеличивают или уменьшают подачу питания по мере того, как температура достигает своего верхнего или нижнего предела или уставки, что замедляет или ускоряет нагреватель и помогает стабилизировать температуру.

Температурный диапазон, в котором пропорциональные регуляторы либо уменьшают, либо увеличивают подачу питания для медленного или скоростного нагрева, известен как «зона пропорциональности». Если температура достигает нижнего или верхнего заданного значения, регулятор затем функционирует как полный контроль включения / выключения - температура либо полностью включается для повышения температуры, либо полностью выключается, чтобы понизить температуру.Когда температура находится в пределах диапазона пропорциональности, а электропитание уменьшается или увеличивается, нагрев увеличивается или уменьшается в зависимости от того, насколько далеко температура от заданного значения.

ПИД-регулятор (пропорционально-интегрально-производная)

Этот регулятор сочетает в себе пропорциональное регулирование с интегральным и производным регулированием (ПИД). Система PID, работающая в пределах диапазона пропорциональности так же, как и пропорциональное регулирование, имеет две дополнительные функции, которые улучшают общее регулирование температуры.Пропорциональная функция позволяет контроллеру реагировать на текущие обстоятельства и соответствующим образом настраиваться. Интегральное значение учитывает сумму недавних событий (другими словами, прошлые ритмы пропорционального управления), а производное значение определяет соответствующую реакцию на основе скорости изменения прошлых ритмов. Вместе эти три используют текущие данные, прошлые данные и скорость, с которой данные меняются, чтобы установить алгоритм контроля температуры для конкретного случая. Компенсация температурной погрешности между параметром процесса и уставкой позволяет поддерживать стабильную температуру.

Рекомендации

При принятии решения о том, какой вид управления лучше всего подходит для конкретного процесса, следует помнить о нескольких моментах. Во-первых, рассмотрите тип входного датчика (термопара или RTD) и температурный диапазон, который требуется для процесса. Во-вторых, рассмотрите форму, в которой должен быть представлен выход: электромеханическое реле, SSR или аналоговый выход. В-третьих, определитесь, какой алгоритм регулирования температуры нужен (вкл / выкл, пропорциональный, PID). Наконец, рассмотрите количество и тип выходов, необходимых для приложения, таких как нагрев, охлаждение, сигнализация и ограничение.Как только эти факторы будут определены, будет намного проще определить, какой тип регулятора температуры подходит для конкретного применения.

Сводка

В этой статье представлен краткий обзор распространенных типов термостатов с разбивкой по применению и дизайну / функциям. Кроме того, был представлен обзор регулирования температуры в производственных процессах. Для получения информации по дополнительным темам обратитесь к другим нашим руководствам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники поставок или просмотреть подробную информацию о конкретных продуктах.

Источники:
  1. http://asecertificationtraining.com/diesel-engine-thermostats/
  2. https://www.trane.com
  3. https://www.globescientific.com/images/files/Immersion%20Thermostats.pdf
  4. http://www.airheaters.info/thermostats-and-humidistats/remote-bulb-thermostats.html
  5. https://www.alanmfg.com/blog/zone-control-systems/

Прочие «виды» изделий

Больше от Instruments & Controls

Функции клапана термостата в автомобиле

Хорошая машина может служить Вам верой и правдой долгие годы.Фактически, это может растянуться на десятилетия, если за автомобилем ухаживать и ухаживать. Если вы решите обменять свой автомобиль на более новую модель, его общее состояние повысит его стоимость. Знание функций некоторых ключевых частей вашего автомобиля и своевременное техническое обслуживание имеют важное значение для любого водителя. Одной из таких частей является термостатический клапан . Давайте посмотрим, что делает эта деталь, как диагностировать сбои и как это исправить.

Что делает клапан термостата?

Также известный как клапан термостата или просто термостат, этот клапан отвечает за регулирование температуры двигателя автомобиля .Хотя многие из нас осознают потенциальную опасность перегрева двигателя, он также не будет работать должным образом, когда он слишком холодный. Следовательно, задача термостата - регулировать температуру между этими крайними значениями, создавая золотую середину, которая способствует оптимальному вождению, контролируя поток охлаждающей жидкости , которая может циркулировать в двигателе. Клапан термостата обеспечивает циркуляцию охлаждающей жидкости и поддерживает охлаждение двигателя.

В качестве клапана термостат имеет 2 положений: открыто и закрыто.Когда клапан находится в открытом положении, охлаждающая жидкость может проходить через него, что снижает температуру двигателя. Когда клапан закрывается, он блокирует поступление свежей охлаждающей жидкости в двигатель, позволяя ему прогреться. Эта часть работает вместе с радиатором вашего автомобиля . Когда охлаждающая жидкость становится слишком горячей, она возвращается к радиатору, который работает, чтобы вернуть ему подходящую температуру.

Холодный двигатель - Когда термостат определяет, что двигатель слишком холодный, он закрывается.Это предотвращает выход охлаждающей жидкости из двигателя и ее циркуляцию в радиаторе для охлаждения. Это позволяет охлаждающей жидкости нагреться за счет тепла двигателя , нагревая двигатель в целом.

Горячий двигатель - Когда термостат определяет, что двигатель становится слишком горячим, он открывается. Это позволяет свежей холодной охлаждающей жидкости попадать в систему, которая начинает охлаждать ее до более безопасной температуры. Нагревшаяся охлаждающая жидкость направляется в радиатор для охлаждения.

Короче говоря, без термостата вашего автомобиля ваш двигатель может работать слишком горячо и перегреваться или работать слишком холодно и отключаться.Термостат поддерживает оптимальную температуру двигателя , что означает, что части вашей системы двигателя могут работать с максимальной отдачей и прослужат дольше, обеспечивая при этом наилучшую управляемость.

Застрявший клапан

Самая распространенная проблема с клапаном термостата, из-за которой он перестает функционировать, если он застревает в открытом или закрытом положении. Это приведет к тому, что ваш двигатель станет слишком горячим или слишком холодным, что серьезно скажется на характеристиках вашего автомобиля.

Если вас беспокоит, что клапан может заклинивать, вы можете проверить и протестировать клапан самостоятельно, выполнив следующие действия:

  • Подготовка: Отсоедините отрицательный провод аккумуляторной батареи и слейте часть охлаждающей жидкости из системы. Это предотвратит проливание во время тестирования.
  • Снятие - Снять верхний шланг радиатора . Это позволит вам снять корпус термостата и, наконец, сам термостат.При снятии термостата запишите температуру, которая на нем нанесена.
  • Тестирование - Наполните кастрюлю холодной водой и вставьте термометр . Добавьте термостат и поставьте кастрюлю на плиту. Следите за термометром. Как только температура достигнет записанного вами числа, он должен начать открываться. Если это произошло, значит, ваш термостат в рабочем состоянии. Если этого не происходит или термостат начинает открываться только при более высоких температурах, он неисправен и требует замены.

Обслуживание

Не стоит беспокоиться, если вы не разбираетесь в механике, так как ваш термостат может быть проверен профессионалом в рамках регулярного обслуживания и ремонта. Не волнуйтесь, если вы какое-то время не обслуживали свой автомобиль, ведь лучше поздно, чем никогда. Если вы живете около Spring или Houston, TX , вам следует сделать Das European Autohaus своей первой остановкой. Мы специализируемся на импортных автомобилях и 4 с .5 звезд с рейтингом , команда в Das European Autohaus точно знает, как

.

Руководство по основам работы с регулятором температуры

| Instrumart

Предоставлено Danaher Industrial Controls Group - автоматизация процессов, измерения и зондирование
Просмотреть все контроллеры Danaher's Partlow и West

Зачем нужны терморегуляторы?

Регуляторы температуры необходимы в любой ситуации, когда необходимо поддерживать стабильную заданную температуру.Это может быть в ситуации, когда объект требуется нагревать, охлаждать или и то, и другое, и поддерживать заданную температуру (заданное значение), независимо от изменения окружающая среда вокруг него. Есть два основных типа контроля температуры; разомкнутый и замкнутый контур управления. Открытый цикл - это наиболее простая форма и применяет непрерывный нагрев / охлаждение без учета фактической выходной температуры. Это аналог система внутреннего отопления в автомобиле. В холодный день вам может потребоваться включить огонь на полную, чтобы прогреть машину до 75 °.Тем не мение, в теплую погоду при той же настройке температура в салоне автомобиля будет намного выше желаемых 75 °.

Блок-схема управления без обратной связи

Управление по замкнутому циклу намного сложнее, чем по разомкнутому. В приложении с замкнутым контуром выходная температура постоянно измеряется и регулируется для поддержания постоянной выходной мощности при желаемой температуре. При управлении с обратной связью всегда учитывается выходной сигнал и будет возвращать его в процесс управления.Замкнутый контур управления аналогичен автомобилю с внутренним климатом. контроль. Если выставить температуру в машине 75 °, климат-контроль автоматически отрегулирует обогрев (в холодные дни). или охлаждение (в теплые дни) для поддержания целевой температуры 75 °.

Блок-схема управления с обратной связью

Введение в регуляторы температуры

Контроллер температуры - это устройство, используемое для поддержания заданной температуры на заданном уровне.

Самый простой пример терморегулятора - обычный термостат, который можно найти в домах. Например, водонагреватель. использует термостат для контроля температуры воды и поддержания ее на определенном заданном уровне. Температура контроллеры также используются в духовках. Когда для духовки установлена ​​температура, контроллер контролирует фактическую температуру внутри. духовки. Если она упадет ниже установленной температуры, он отправит сигнал, чтобы активировать нагреватель, чтобы поднять температуру обратно до уставка.Термостаты также используются в холодильниках. Поэтому, если температура становится слишком высокой, контроллер инициирует действие, чтобы понижение температуры.

Общие приложения контроллера

Промышленные регуляторы температуры работают примерно так же, как и в обычных бытовых применениях. Базовая температура Контроллер обеспечивает управление промышленными или лабораторными процессами нагрева и охлаждения. В типичном приложении датчики измеряют фактическая температура.Эта измеренная температура постоянно сравнивается с пользовательской уставкой. Когда фактическая температура отклоняется от заданного значения контроллер генерирует выходной сигнал для активации других устройств регулирования температуры, таких как нагрев элементы или компоненты холодильного оборудования, чтобы вернуть температуру к заданному значению.

Общие области применения в промышленности

Контроллеры температуры используются в самых разных отраслях промышленности для управления производственными процессами или операциями.Некоторый Регуляторы температуры широко используются в промышленности, включая машины для экструзии и литья пластмасс под давлением, а также термоформование. машины, упаковочные машины, пищевая промышленность, хранение продуктов питания и банки крови. Ниже приводится краткий обзор некоторых распространенных приложения для контроля температуры в промышленности:

  • Термообработка / Духовка
    Контроллеры температуры используются в печах и при термообработке в печах, печах для обжига керамики, котлах и т. Д. теплообменники.
  • Упаковка
    В мире упаковки оборудование, оснащенное сварочными планками, аппликаторами клея, функциями горячего расплава, туннелями для термоусадочной пленки или этикетками. аппликаторы должны работать при определенных температурах и продолжительности процесса. Контроллеры температуры точно регулируют эти операции для обеспечения выпуска продукции высокого качества.
  • Пластмассы
    Контроль температуры в пластмассовой промышленности является обычным делом для портативных чиллеров, бункеров и сушилок, а также для формования и экструзии. оборудование.В экструзионном оборудовании контроллеры температуры используются для точного мониторинга и контроля температуры при разные критические точки при производстве пластика.
  • Здравоохранение
    Контроллеры температуры используются в сфере здравоохранения для повышения точности контроля температуры. Обычное оборудование, использующее контроллеры температуры включают лабораторное и испытательное оборудование, автоклавы, инкубаторы, холодильное оборудование и камеры для выращивания кристаллизации и испытательные камеры, в которых должны храниться образцы или испытания должны проводиться в определенных условиях. температурные параметры.
  • Еда и напитки
    Общие области применения в пищевой промышленности, включающие регуляторы температуры, включают пивоварение, смешивание, стерилизацию и варочные и пекарские печи. Контроллеры регулируют температуру и / или время процесса для обеспечения оптимальной производительности.
Детали регулятора температуры

Все контроллеры имеют несколько общих частей. Во-первых, у контроллеров есть входы. Входные данные используются для измерения переменной в контролируемый процесс.В случае терморегулятора измеряемой переменной является температура.

Входы

Контроллеры температуры могут иметь несколько типов входов. Тип входного датчика и необходимый сигнал могут различаться в зависимости от от типа управляемого процесса. Типичные входные датчики включают термопары и резистивные тепловые устройства (RTD), а также линейные входы, такие как мВ и мА. Типичные стандартизованные типы термопар включают, среди прочего, типы J, K, T, R, S, B и L.

Контроллеры

также могут быть настроены на прием RTD в качестве входа для измерения температуры. Типичный RTD - это платиновый датчик на 100 Ом.

В качестве альтернативы, контроллеры могут быть настроены на прием сигналов напряжения или тока в диапазоне милливольт, вольт или миллиампер от других типов датчики, такие как датчики давления, уровня или потока. Типичные сигналы входного напряжения включают от 0 до 5 В постоянного тока, от 1 до 5 В постоянного тока, от 0 до 10 В постоянного тока и от 2 до 5 В постоянного тока. 10 В постоянного тока. Контроллеры также могут быть настроены на прием милливольтных сигналов от датчиков, которые включают от 0 до 50 мВ постоянного тока и от 10 до 50 мВ постоянного тока.Контроллеры также могут принимать миллиамперные сигналы, такие как от 0 до 20 мА или от 4 до 20 мА.

Контроллер обычно включает функцию обнаружения неисправности или отсутствия входного датчика. Это называется датчиком. обнаружение перерыва. Необнаруженная эта неисправность может привести к значительному повреждению управляемого оборудования. Эта особенность позволяет контроллеру немедленно остановить процесс при обнаружении неисправности датчика.

Выходы

Помимо входов, у каждого контроллера есть выход.Каждый выход можно использовать для нескольких вещей, включая управление процесса (например, включение источника нагрева или охлаждения), инициировать аварийный сигнал или повторно передать значение процесса в программируемый логический контроллер (ПЛК) или регистратор.

Типичные выходы, снабженные контроллерами температуры, включают релейные выходы, драйверы твердотельных реле (SSR), симистор и линейные выходы. аналоговые выходы. Релейный выход обычно представляет собой однополюсное двухпозиционное реле (SPDT) с катушкой постоянного напряжения.Контроллер возбуждает катушку реле, обеспечивая изоляцию контактов. Это позволяет контактам управлять внешним источником напряжения для запитать катушку гораздо большего нагревательного контактора. Важно отметить, что номинальный ток контактов реле составляет обычно меньше 2А. Контакты могут управлять нагревательным контактором с номиналом 10–20 А, используемым нагревательными лентами или нагревательными элементами.

Другой тип вывода - это драйвер SSR. Выходы драйвера SSR - это логические выходы, которые включают или выключают твердотельное реле.Большинство твердотельным реле требуется от 3 до 32 В постоянного тока для включения. Типичный сигнал включения драйвера SSR 10 В может управлять тремя твердотельными реле.

Симистор обеспечивает функцию реле без каких-либо движущихся частей. Это твердотельное устройство, контролирующее токи до 1 А. Симистор Выходы могут допускать небольшое количество утечки тока, обычно менее 50 мА. Этот ток утечки не влияет на нагрев цепи контактора, но это может быть проблемой, если выход используется для подключения к другой твердотельной цепи, такой как вход ПЛК.Если это вызывает беспокойство, лучше выбрать стандартный релейный контакт. Он обеспечивает абсолютный нулевой ток, когда на выходе обесточен и контакты разомкнуты.

На некоторых контроллерах имеются аналоговые выходы, которые выдают сигнал 0–10 В или сигнал 4–20 мА. Эти сигналы откалиброван так, чтобы сигнал изменялся в процентах от выходного сигнала. Например, если контроллер отправляет сигнал 0%, аналоговый выход будет 0 В или 4 мА. Когда контроллер отправляет сигнал 50%, на выходе будет 5 В или 12 мА.Когда контроллер отправляет 100% сигнал, на выходе будет 10 В или 20 мА.

Другие параметры

Сравнение аварийных сигналов контроллера

У регуляторов температуры есть несколько других параметров, один из которых является уставкой. По сути, уставка - это набор целевых значений. оператором, которого контроллер стремится поддерживать устойчивым. Например, заданная температура 30 ° C означает, что Контроллер будет стремиться поддерживать температуру на этом значении.

Другой параметр - это значение срабатывания сигнализации. Это используется, чтобы указать, когда процесс достиг некоторого заданного состояния. Есть несколько вариаций по типам будильников. Например, аварийный сигнал высокого уровня может указывать на то, что температура стала выше, чем некоторые установить значение. Точно так же низкий сигнал тревоги указывает на то, что температура упала ниже некоторого установленного значения.

Например, в системе контроля температуры фиксированный высокий сигнал тревоги предотвращает повреждение оборудования источником тепла путем обесточивание источника, если температура превышает некоторое заданное значение.С другой стороны, низкий фиксированный сигнал тревоги может быть установите, если низкая температура может повредить оборудование в результате замерзания.

Контроллер также может проверить наличие неисправного выходного устройства, такого как открытый нагревательный элемент, путем проверки количества выходного сигнала. сигнал и сравнивая его с величиной обнаруженного изменения входного сигнала. Например, если выходной сигнал равен 100% и входной датчик не обнаруживает никаких изменений температуры по прошествии определенного периода времени, контроллер определит, что контур исправен. сломанный.Эта функция известна как Loop Alarm.

Другой тип сигнала тревоги - сигнал отклонения. Устанавливается на некоторое положительное или отрицательное значение от уставки. Сигнал отклонения контролирует заданное значение процесса. Оператор получает уведомление, когда процесс начинает изменять некоторую заранее запрограммированную величину от уставка. Разновидностью сигнала отклонения является сигнализация диапазона. Этот сигнал тревоги сработает либо в пределах назначенного температурный диапазон. Обычно точки срабатывания сигнализации наполовину выше и наполовину ниже уставки контроллера.

Например, если заданное значение составляет 150 °, а аварийные сигналы отклонения установлены на ± 10 °, аварийные сигналы будут активированы. когда температура достигла 160 ° на верхнем конце или 140 ° на нижнем. Если уставка изменена на 170 °, сигнализация высокого уровня активируется при 180 °, а сигнализация низкого уровня - при 160 °. Другой распространенный набор параметров регулятора - ПИД-регулятор. параметры. PID, что означает пропорциональный, интегральный, производный, представляет собой расширенную функцию управления, которая использует обратную связь от контролируемый процесс, чтобы определить, как лучше всего контролировать этот процесс.

Как это работает

Все контроллеры, от базовых до самых сложных, работают примерно одинаково. Контроллеры контролируют или удерживают некоторую переменную или параметр на заданное значение. Контроллеру требуются две переменные; фактический входной сигнал и желаемое заданное значение. Входной сигнал также известен как значение процесса. Вход в контроллер дискретизируется много раз в секунду, в зависимости от на контроллере.

Затем это входное или технологическое значение сравнивается со значением уставки.Если фактическое значение не соответствует уставке, контроллер генерирует изменение выходного сигнала в зависимости от разницы между заданным значением и значением процесса, а также от того, или значение процесса не приближается к заданному значению или отклоняется дальше от заданного значения. Этот выходной сигнал затем инициирует некоторые тип реакции для корректировки фактического значения, чтобы оно соответствовало уставке. Обычно алгоритм управления обновляет вывод значение мощности, которое затем применяется к выходу.

Принимаемое управляющее воздействие зависит от типа контроллера. Например, если контроллер является управлением ВКЛ / ВЫКЛ, контроллер решает, нужно ли включить выход, выключить или оставить в его текущем состоянии.

Управление ВКЛ / ВЫКЛ - один из самых простых в реализации типов управления. Он работает путем установки диапазона гистерезиса. Например, регулятор температуры может быть установлен для контроля температуры внутри помещения. Если заданное значение составляет 68 °, а фактическое значение температура упадет до 67 °, сигнал ошибки покажет разницу –1 °.Затем контроллер отправит сигнал на увеличьте прикладываемое тепло, чтобы снова поднять температуру до заданного значения 68 °. Как только температура достигнет 68 °, обогреватель отключается. При температуре от 68 ° до 67 ° контроллер не выполняет никаких действий, и нагреватель остается выключенным. Однако, как только температура достигнет 67 °, нагреватель снова включится.

В отличие от двухпозиционного управления, ПИД-регулирование определяет точное выходное значение, необходимое для поддержания заданной температуры.Выход мощность может варьироваться от 0 до 100%. Когда используется тип аналогового выхода, выходной сигнал пропорционален значению выходной мощности. Однако, если выход представляет собой тип двоичного выхода, такой как реле, драйвер SSR или симистор, тогда выход должен быть пропорциональным по времени получить аналоговое представление.

Система с пропорциональным временным распределением использует время цикла для пропорционального распределения выходного значения. Если время цикла установлено на 8 секунд, система вызывает при 50% мощности выход будет включен на 4 секунды и выключен на 4 секунды.Пока значение мощности не меняется, время ценности не изменились бы. Со временем мощность усредняется до заданного значения 50%, при половинном включении и половинном выключении. Если выходная мощность должно быть 25%, тогда в течение того же времени цикла 8 секунд выход будет включен на 2 секунды и выключен на 6 секунд.

Пример дозирования выходного времени

При прочих равных условиях желательно более короткое время цикла, потому что контроллер может быстрее реагировать и изменять состояние вывод для заданных изменений в процессе.Благодаря механике реле более короткое время цикла может сократить срок службы реле и не рекомендуется быть меньше 8 секунд. Для твердотельных переключающих устройств, таких как драйвер SSR или симистор, время переключения сокращается. лучше. Более длительное время переключения, независимо от типа выхода, допускает большие колебания технологического значения. Общее правило таково: ТОЛЬКО, если процесс позволяет это, когда используется релейный выход, желательно более длительное время цикла.

Дополнительные функции

Контроллеры также могут иметь ряд дополнительных дополнительных функций.Одно из них - коммуникационные возможности. Общение link позволяет контроллеру связываться с ПЛК или компьютером. Это позволяет обмениваться данными между контроллером и хостом. Примером типичного обмена данными может быть хост-компьютер или ПЛК, считывающий значение процесса.

Второй вариант - удаленная уставка. Эта функция позволяет удаленному устройству, например ПЛК или компьютеру, изменять контроллер. уставка. Однако, в отличие от возможностей связи, упомянутых выше, вход удаленного задания уставки использует линейный аналоговый вход. сигнал, который пропорционален заданному значению.Это дает оператору дополнительную гибкость, поскольку он может изменять уставку с удаленное место. Типичный сигнал может быть 4–20 мА или 0–10 В постоянного тока.

Другой распространенной функцией, поставляемой с контроллерами, является возможность их настройки с помощью специального программного обеспечения на ПК, подключенном через канал связи. Это позволяет быстро и легко конфигурировать контроллер, а также дает возможность сохранять конфигурации для использования в будущем.

Еще одна общая черта - цифровой вход.Цифровой вход может работать вместе с удаленной уставкой для выбора локального или удаленного уставка для контроллера. Его также можно использовать для выбора между уставкой 1 и уставкой 2, как запрограммировано в контроллере. Цифровой входы также могут удаленно сбросить предельное устройство, если оно перешло в предельное состояние.

Другие дополнительные функции включают источник питания преобразователя, используемый для питания датчика 4–20 мА. Этот блок питания используется для питания Питание 24 В постоянного тока при максимальном токе 40 мА.

В некоторых приложениях двухцветный дисплей также может быть желательной функцией, позволяющей легко идентифицировать различные состояния контроллера. Некоторые продукты также имеют дисплеи, которые могут менять цвет с красного на зеленый или наоборот в зависимости от предварительно запрограммированных условий, например как указание на состояние тревоги. В этом случае зеленый дисплей может не отображать тревогу, но если тревога присутствует, дисплей станет красным.

Типы контроллеров

Контроллеры температуры бывают разных стилей с широким спектром функций и возможностей.Также есть много способы категоризации контроллеров в соответствии с их функциональными возможностями. Как правило, регуляторы температуры бывают одноконтурными. или многопетлевой. Контроллеры с одним контуром имеют один вход и один или несколько выходов для управления тепловой системой. С другой стороны, Многоконтурные контроллеры имеют несколько входов и выходов и могут управлять несколькими контурами в процессе. Больше контроля петли позволяют управлять большим количеством функций технологической системы.

Диапазон надежных одноконтурных контроллеров варьируется от базовых устройств, требующих однократного изменения уставки вручную, до сложных профилировщиков. который может автоматически выполнять до восьми изменений уставок в течение заданного периода времени.

Аналог

Самый простой и базовый тип контроллера - аналоговый. Аналоговые контроллеры - это недорогие, простые контроллеры, которые Достаточно универсален для жесткого и надежного управления технологическим процессом в суровых промышленных условиях, в том числе со значительными электрическими шум. Дисплей контроллера обычно представляет собой ручку управления.

Базовые аналоговые контроллеры используются в основном в некритичных или простых тепловых системах для обеспечения простой температуры включения-выключения. управление для приложений прямого или обратного действия.Базовые контроллеры принимают входы термопар или RTD и предлагают дополнительный процент режим управления мощностью для систем без датчиков температуры. Их основной недостаток - отсутствие читабельности дисплея и отсутствия сложность для более сложных задач управления. Кроме того, отсутствие каких-либо коммуникационных возможностей ограничивает их использование простыми приложениями. например, включение / выключение нагревательных элементов или охлаждающих устройств.

Предел

Эти контроллеры обеспечивают безопасный контроль температуры процесса.У них нет возможности самостоятельно контролировать температуру. Проще говоря, контроллеры предельных значений - это независимые устройства безопасности, которые можно использовать вместе с существующим контуром управления. Они способны прием термопар, RTD или технологических входов с ограничениями, установленными для высокой или низкой температуры, как обычный контроллер. Ограничение контроля является блокирующим и является частью резервной схемы управления для принудительного отключения тепловой системы в случае превышения предела. В выход предела фиксации должен быть сброшен оператором; он не будет сброшен сам по себе, если условие ограничения не существует.Типичный пример будет отключением безопасности для печи. Если температура в печи превышает некоторую заданную температуру, ограничительное устройство отключит систему. Это сделано для предотвращения повреждения печи и, возможно, любого продукта, который может быть поврежден чрезмерными температурами.

Регуляторы температуры общего назначения

Регуляторы температуры общего назначения используются для управления наиболее типичными промышленными процессами. Обычно они бывают разных Размеры DIN, имеют несколько выходов и программируемые функции вывода.Эти контроллеры также могут выполнять ПИД-регулирование для отличного общие контрольные ситуации. Они традиционно размещаются на передней панели с дисплеем для облегчения доступа оператора.

Большинство современных цифровых регуляторов температуры могут автоматически рассчитывать параметры ПИД для оптимальной работы тепловой системы. используя свои встроенные алгоритмы автонастройки. Эти контроллеры имеют функцию предварительной настройки для первоначального расчета параметров PID для процесс и функция непрерывной настройки для постоянного уточнения параметров ПИД-регулятора.Это позволяет быстро настроить, сэкономить время и сократить количество отходов.

Привод двигателя клапана

Особым типом универсального контроллера является контроллер привода клапана (VMD). Эти контроллеры специально разработаны для двигатели регулирующих клапанов, используемые в производственных приложениях, таких как управление газовыми горелками на производственной линии. Специальные алгоритмы настройки обеспечивают точное управление и быструю реакцию на выходе без необходимости обратной связи по скользящей схеме или чрезмерного знания трехчленного ПИД-регулятора алгоритмы настройки.Контроллеры VMD управляют положением клапана в диапазоне от 0% до 100% открытия, в зависимости от энергии. потребности процесса в любой момент времени.

Профиль

Контроллеры профилирования, также называемые контроллерами линейного замачивания, позволяют операторам программировать количество заданных значений и время сидения на каждом из них. уставка. Программирование изменения уставки называется рампой, а время нахождения на каждой уставке называется выдержкой или выдержкой. Один пандус или одна выдержка считается одним сегментом.Профайлер предлагает возможность ввести несколько сегментов, чтобы разрешить сложную температуру. профили. Оператор может называть профили рецептами. Большинство профилировщиков позволяют хранить несколько рецептов для последующего использования. Меньше Профилировщики могут допускать четыре рецепта с шестнадцатью сегментами каждый с более продвинутыми профилировщиками, позволяющими создавать больше рецептов и сегментов.

Контроллеры профилей могут выполнять профили нарастания и выдержки, такие как изменения температуры с течением времени, наряду с выдержкой и выдержкой / циклом продолжительности без присмотра оператора.

Типичные области применения контроллеров профиля включают термообработку, отжиг, климатические камеры и сложные технологические печи.

Многоконтурный

Помимо одноконтурных контроллеров, которые могут управлять только одним контуром процесса, многоконтурные контроллеры могут управлять более чем одним контуром, это означает, что они могут принимать более одной входной переменной.

Вообще говоря, многоконтурный контроллер можно рассматривать как устройство с множеством отдельных контроллеров температуры внутри одиночное шасси.Обычно они устанавливаются за панелью, а не перед панелью, как в универсальных одиночных шлейфовые контроллеры. Программирование любого из контуров аналогично программированию терморегулятора, установленного на панели. Тем не мение, Многоконтурные системы, как правило, не имеют традиционного физического пользовательского интерфейса (без дисплея или переключателей), а вместо этого используют специальный канал связи.

Многоконтурные контроллеры необходимо настраивать с помощью специальной программы на ПК, которая может загружать конфигурацию в контроллер с помощью специального интерфейса связи.

Информацию можно получить через интерфейс связи. Общие поддерживаемые интерфейсы связи включают: DeviceNet, Profibus, MODBUS / RTU, CanOPEN, Ethernet / IP и MODBUS / TCP.

Многоконтурные контроллеры представляют собой компактную модульную систему, которая может работать как в автономной системе, так и в ПЛК. среда. В качестве замены регуляторов температуры в ПЛК они обеспечивают быстрое ПИД-регулирование и разгружают большую часть математических вычислений. интенсивная работа процессора ПЛК, что позволяет увеличить скорость сканирования ПЛК.В качестве замены нескольких контроллеров DIN они обеспечить единую точку программного доступа ко всем контурам управления. Стоимость установки снижается за счет устранения большого количества проводки, вырезы в панелях и экономия места на панелях.

Многоконтурные контроллеры предоставляют некоторые дополнительные функции, недоступные в традиционных контроллерах, устанавливаемых на панели. Например, Многоконтурные контроллеры имеют более высокую плотность контуров для данного пространства. Некоторые многоконтурные системы контроля температуры могут иметь до 32 контуров управления в корпусе, устанавливаемом на DIN-рейку длиной не более 8 дюймов.Они также сокращают количество проводов за счет наличия общего точка подключения для питания и интерфейсов связи.

Многоконтурные регуляторы температуры также имеют улучшенные функции безопасности, одной из которых является отсутствие кнопок, на которых любой может изменить важные настройки. Имея полный контроль над информацией, считываемой или записываемой в контроллер, производитель машин может ограничить информацию, которую любой оператор может прочитать или изменить, предотвращая возникновение нежелательных условий от возникновения, например, установка слишком высокой уставки до диапазона, который может привести к повреждению продукта или машины.Кроме того, контроллер модули могут быть заменены в горячем режиме. Это позволяет заменять модуль контроллера без отключения питания системы. Модули также может автоматически настраиваться после горячей замены.

Другие характеристики регулятора температуры
Напряжение питания

Обычно существует два варианта напряжения питания для контроллеров температуры: низкое напряжение (24 В переменного / постоянного тока) и высокое напряжение (110–230 В переменного тока).

Размер

Контроллеры бывают нескольких стандартных размеров, которые обозначаются номерами DIN, такими как 1/4 DIN, 1/8 DIN, 1/16 DIN и 1/32 DIN.DIN - это сокращение от примерно переведенного Deutsche Institut fur Normung, немецкой организации по стандартам и измерениям. Для наших целей DIN просто означает, что устройство соответствует общепринятому стандарту размеров панелей.

Сравнение размеров DIN

Размер по DIN 1/4 1/8 1/16 1/32
Размер в мм 92 х 92 92 х 45 45 х 45 49 х 25
Размер в дюймах 3.62 х 3,62 3,62 x 1,77 1,77 x 1,77 1,93 x 0,98

Наименьший размер - это 1/32 DIN, который составляет 24 мм × 48 мм, с соответствующим вырезом в панели 22,5 мм × 45 мм. Следующий размер вверху находится 1/16 DIN, размер которого составляет 48 мм × 48 мм с размером выреза в панели 45 мм × 45 мм. 1/8 DIN составляет 48 мм × 96 мм с вырез в панели 45 мм × 92 мм. Наконец, самый большой размер - это 1/4 DIN размером 96 мм × 96 мм с вырезом в панели 92 мм × 92 мм.

Важно отметить, что стандарты DIN не определяют, насколько глубоко контроллер может находиться за панелью. Стандарты учитывайте только размеры передней панели и размеры выреза в панели.

Одобрения агентств

Желательно, чтобы терморегулятор имел какое-либо одобрение агентства, чтобы гарантировать, что контроллер соответствует требованиям. минимальный набор норм безопасности. Тип разрешения зависит от страны, в которой будет использоваться контроллер.В Наиболее распространенное разрешение, регистрация UL и cUL, распространяется на все контроллеры, используемые в США и Канаде. Обычно бывает один сертификация требуется для каждой страны.

Для контроллеров, которые используются в странах Европейского Союза, требуется одобрение CE.

Третий тип сертификата - FM. Это относится только к ограничивающим устройствам и контроллерам в США и Канаде.

Класс защиты передней панели

Важной характеристикой контроллера является степень защиты передней панели.Эти рейтинги могут быть в форме рейтинга IP или Рейтинг NEMA. Классы IP (защиты от проникновения) применяются ко всем контроллерам и обычно составляют IP65 или выше. Это означает, что из только на передней панели, контроллер полностью защищен от пыли и струй воды под низким давлением со всех сторон. разрешено только ограниченное проникновение. Рейтинги IP используются в США, Канаде и Европе.

Рейтинг контроллера NEMA (Национальная ассоциация производителей электрооборудования) параллелен рейтингу IP.Большинство контроллеров имеют Рейтинг NEMA 4 или 4X, что означает, что они могут использоваться в приложениях, требующих только промывки водой (не масла или растворителей). В «X» в рейтинге NEMA 4X означает, что передняя панель не подвержена коррозии. Рейтинги NEMA используются в основном в США и Канаде.

Как отрегулировать радиаторы? - TECH Sterowniki

Тщательный контроль радиаторного отопления является ключом к достижению желаемого теплового комфорта и экономии. Проще всего это сделать, установив на радиаторы термостаты и отрегулировав их работу.Радиаторы должны быть в рабочем состоянии, чтобы система работала эффективно. Если одни из ваших радиаторов очень горячие, а другие - теплые, и вы исключили воздушную пробку, это может указывать на неправильную предварительную настройку. Чтобы правильно выставить количество воды, поступающей в радиаторы, необходимо произвести балансировку системы отопления.

Как сбалансировать радиаторы

Одно из действий, которое должен выполнить каждый слесарь-монтажник системы отопления, - это отрегулировать расход воды в радиаторах с помощью соответствующих настроек.Это связано с тем, что вода обычно идет по пути наименьшего сопротивления, а затем возвращается в котел ЦО. Неправильный поток воды в системе отопления или, другими словами, гидравлический дисбаланс приводит к слишком высокой или слишком низкой температуре в помещении.



Чтобы не допустить такой ситуации, необходимо уравновесить радиаторы . Он предполагает обеспечение равномерного распределения горячей воды в радиаторах, находящихся на разном расстоянии от источника тепла.



В 90-х годах балансировочные радиаторы включали установку шайбы с небольшим отверстием между клапаном и радиатором, что заставляло воду в радиаторе течь намного медленнее. Позже шайбы были заменены термостатическими клапанами, которые также имеют функцию балансировки - предварительную настройку.

Как изменить значения предварительной настройки радиаторных клапанов

Как было сказано выше, настройки используются для подавления потока воды в одном месте и увеличения его интенсивности в другом.Для этого произведите регулировку, сняв с клапана защитный колпачок или головку.

Первоначальная балансировка радиатора заключается в повороте кольца, ограничивающего максимальное выдвижение стержня. Чтобы уравновесить радиаторы, поднимите установочное кольцо, поверните его в место, где значение настройки находится напротив контрольной точки, а затем отпустите кольцо.

Наименьшее удлинение стержня соответствует наименьшему расходу воды. В результате, чем выше установленное значение, тем медленнее вода будет проходить через клапан, даже если он полностью открыт.

После балансировки закрытие и открытие клапана выполняется как и прежде, но мы больше не достигаем полного открытия. На практике регулирование расхода воды в радиаторах обычно подразумевает экспериментальное уменьшение расхода воды в самых теплых радиаторах. В результате больше воды уходит в самые холодные.

Современные радиаторные термостаты

Балансировка очень полезна, если один или несколько нагревателей не нагреваются должным образом.Однако это только начало того, что мы можем сделать, чтобы контролировать наши радиаторы. Контроллеры для радиаторов предлагают широчайший спектр возможностей, позволяющих пользователю управлять термостатами таким образом, чтобы поддерживать оптимальную температуру в каждой комнате.

Комнатный радиаторный термостат стал удобным и функциональным устройством благодаря техническому прогрессу. Инновационные решения основаны на электронике в самом клапане и могут управляться централизованно с помощью радиосигнала от отдельного устройства.Контроллеры беспроводных радиаторов - это решения, которые соблазняют вас экономией, предлагая возможность регулировать температуру в соответствии с индивидуальными потребностями.

Беспроводные электроприводы STT-868 - это устройства, предназначенные для установки на радиаторы отопления. Они обеспечивают простое и эффективное регулирование температуры в определенных зонах.

Комнатные термостаты очень просты в установке. Просто прикрутите их к головке радиатора, снимите крышку и вставьте батарейки.После правильной установки привода клапан калибруется автоматически.

Радиаторный комнатный термостат управляется системой, которая способствует экономии энергии и поддерживает высокий тепловой комфорт. Устройство совместимо с монтажными планками для термостатических клапанов WiFi 8S, EU-8S, L8 и регулятора EU-2807.

WiFi 8S и EU-8S - удобное управление электроприводами

Такие устройства, как WiFi 8S и EU-8S, позволяют поддерживать постоянную температуру в 8 зонах нагрева.

Контроллер беспроводного радиатора WiFi 8S определяет необходимость нагрева зоны в зависимости от ее текущей температуры. Устройство может управлять до 8 различными зонами с использованием встроенного датчика температуры, одного проводного датчика C-7 p и дополнительно 6 беспроводных датчиков C-8 r или комнатных контроллеров R-8 b и R-8 z. Контроллер WiFi 8S имеет встроенный интернет-модуль. После настройки подключения к Интернету термостат может управляться через Интернет.Все, что вам нужно сделать, это заранее зарегистрировать свою учетную запись на emodul.eu.

EU-8S - беспроводной комнатный регулятор, предназначенный для управления исполнительными механизмами. Он имеет стеклянную переднюю панель толщиной 2 мм, большой, легко читаемый цветной дисплей и встроенный датчик температуры. EU-8S - это регулятор главного помещения. Другими словами, независимо от типа используемого регулятора или комнатного датчика, он позволяет редактировать параметры определенных зон.

WiFi 8S и EU-8S позволяют пользователю быстро и эффективно управлять радиаторным термостатом .Ниже вы найдете различные возможности изменения температуры, предлагаемые этими двумя устройствами.

Для эффективного управления приводами радиаторов с помощью контроллеров WiFi 8S или EU-8S необходимо провести регистрацию в контроллере с последующей настройкой параметров работы.

В случае WiFi 8S, после установки термоэлектрического актуатора и его калибровки, выберите номер зоны, в которой должен быть зарегистрирован данный радиаторный термостат , а затем выберите опцию: Приводы / Регистрация.Кнопка регистрации на контроллере должна быть нажата в течение 120 секунд после выбора опции регистрации. В случае EU-8S синхронизация инициируется путем активации функции регистрации в меню контроллера EU-8S.

Работа термостатических приводов может быть запрограммирована в меню обоих контроллеров. Функция SIGMA позволяет плавно управлять термостатическим клапаном. Пользователь также может установить минимальное и максимальное закрытие клапана - это означает, что степень открытия и закрытия клапана никогда не будет превышать предварительно установленных значений.Кроме того, пользователь может настроить диапазон, определяющий комнатную температуру, при которой клапан начнет закрываться и открываться.

Подогреватели могут быть оптимально сбалансированы

Последствия пребывания как в слишком холодных, так и в перегретых помещениях включают общий дискомфорт, а также частые простуды. Лучшее решение этой проблемы - правильно отрегулировать расход воды в радиаторах . Если мы заметим разницу в температуре отдельных радиаторов, это может быть вызвано гидравлическим сопротивлением.Предварительная настройка радиаторов - не сложная задача и вы можете сделать это самостоятельно. Настоящее управление радиаторным отоплением начинается с установки современных радиаторных термостатов. Чтобы поддерживать полный комфорт, радиаторные термостаты необходимо контролировать с помощью интеллектуальных устройств. Управлять радиаторами через Интернет очень просто и удобно. Внося корректировки, стоит помнить, что оптимальная температура варьируется в зависимости от назначения помещения.

Праймер на термостатические клапаны радиатора | 2018-06-04

Термостатические радиаторные клапаны, возможно, являются одними из самых недооцененных гидравлических компонентов на современном рынке.И все же они такие простые, недорогие и полезные.

Кажется, все сосредоточены на электронном управлении зонированием системы. Большинство систем, с которыми я сталкиваюсь в полевых условиях, имеют зональные клапаны или зональные насосы. Термостат низкого напряжения будет размещен в месте, которое лучше всего отображает температуру этой зоны.

Термостат подключен к панели управления зоной. Эта панель получает запрос на тепло от термостата и открывает клапан зоны или включает насос для подачи нагретой воды в соответствующую зону.Панель управления зоной одновременно посылает сигнал котлу или источнику тепла, чтобы обеспечить подогретую воду для зоны.

Вот чем отличается TRV. Это неэлектрическое, механическое устройство, которое регулирует поток в зависимости от температуры окружающей среды. Когда комната нагревается, TRV начинает замедлять поток, а когда комната остывает, TRV позволяет потоку увеличиваться.

TRV можно использовать для управления одним излучателем тепла или для управления несколькими излучателями в зоне.Многие люди думают, что они предназначены только для использования с радиаторами, как следует из названия. Нет ничего более далекого от правды.

Я полагаю, что TRV получили соответствующее название, когда они были изобретены Данфосс в 1943 году. Почти у всех были эти величественные чугунные радиаторы, излучающие тепло в каждую комнату их дома. И это то, для чего изначально были разработаны TRV - управление теплопроизводительностью от радиаторов, чтобы помочь сбалансировать систему и обеспечить зонирование от комнаты к комнате. Отсюда и название.

Я бы поспорил, что в сегодняшнем мире их следует переименовать в «Клапаны для неэлектрических зон». Не только для того, чтобы получить большее признание на рынке, но и для того, чтобы название стало более точным в современных приложениях.

Рис A
Рис B

Вероятно, большинство TRV, с которыми вы столкнулись, были установлены на радиаторе и выглядели примерно так, как показано на рисунке A.

Исторически это была одна из самых распространенных конфигураций. Тем не менее, сегодня они бывают самых разных конфигураций, подходящих для самых разных приложений. Все, от клапанов с прямым корпусом до трехходовых отводных клапанов до клапанов с дистанционными датчиками и клапанов с телами дистанционного управления.

На рисунке B показана настенная управляющая головка с 16-футовой капиллярной трубкой, соединяющей привод. Легко понять, как такой элемент управления в сочетании с клапаном с прямым корпусом можно использовать для управления зоной нагрева с несколькими эмиттерами.


Как они работают?

Давайте разберем их и посмотрим, как они работают. Чтобы получить наглядное представление, посмотрите на изображение C.

.

Внутри сенсорной головки находится сенсорный элемент. Это небольшой контейнер, наполненный расширяющейся жидкостью или воском. Жидкость / воск расширяется при повышении температуры и сжимается при понижении температуры. Когда это происходит, он открывает и закрывает диск клапана в зависимости от повышения или понижения температуры окружающей среды.

Управляющая головка на Рисунке B работает примерно так же. Однако вместо крепления управляющей головки непосредственно к корпусу клапана и непосредственного приведения в действие клапана для открытия и закрытия клапана используется капиллярная трубка, заполненная несжимаемой жидкостью.

Когда термический элемент в головке датчика нагревается, он расширяется, давя на диафрагму. С другой стороны диафрагмы находится несжимаемая жидкость, которая проталкивается через капиллярную трубку и давит на диафрагму в приводе.Эта диафрагма, в свою очередь, будет давить на шток корпуса клапана, толкая диск клапана к седлу клапана и закрывая клапан.

Когда сенсорная головка остывает, происходит прямо противоположное. Обычно есть пружины, которые заставляют клапан открываться при остывании термоэлемента.

Вот как TRV контролирует и модулирует поток.

Рис C

Какими бы простыми они ни были, есть еще много людей, которые хотят их усложнить.Я помню, как потратил не менее часа на споры с одним из моих продавцов о том, закрываются ли TRV, когда они достигают заданного значения, или они частично открываются в этот момент.

Я сказал: «Они модулируют. Они никогда не закрываются полностью во время отопительного сезона, если температура в помещении не превышает заданное значение из какого-либо другого источника ».

Он сказал: «Неправда! Они открываются и закрываются на всем пути. Если в помещении задано заданное значение, клапан закрыт. Когда в комнате понижается температура, она открывается.Вот как они работают ».

Ни один из нас не уступал, и я не зарабатывал деньги, спорив там. Итак, я ушел. Я связался с производителем TRV. Я предполагал, что они должны знать ответ лучше, чем кто-либо другой.

Вот что мне сказали: когда в комнате достигается заданная температура, клапан все еще открывается на долю, позволяя пропускать лишь небольшой поток. Они также сказали, что клапан обычно работает в пределах последнего миллиметра своего хода, модулируя поток с мельчайшими изменениями температуры в комнате.

Зачем мне их использовать?

Почему бы и нет? Есть много преимуществ. Они недорогие для начала. Не нужно прокладывать провода. Вы можете легко обеспечить управление зонами по комнатам без группы термостатов, панелей управления зонами и зональных клапанов. Они также обеспечивают превосходный комфорт управления в системе водяного отопления.

И электричество тоже не используют!

Как мне настроить мою систему TRV?

Это зависит от того, о каком типе системы идет речь.Давайте рассмотрим несколько из них.

Высокотемпературная радиаторная система.

В системах этого типа обычно используется неконденсирующийся высокотемпературный источник тепла. Может использоваться ограниченная кривая сброса наружного воздуха или фиксированная температура воды. Вы захотите установить TRV на каждый радиатор, кроме самого холодного помещения. В этой комнате вы установите термостат для включения и выключения бойлера и насоса.

Если вы управляете котлом с помощью ODR (управление сбросом наружного воздуха) и у него есть функция WWSD (отключение в теплую погоду), вы можете установить TRV на каждый радиатор и установить перемычку на клеммы TT котла.Затем котел будет включаться и выключаться в зависимости от перепада настройки верхнего предела и при необходимости добавлять тепло. Когда на улице станет тепло, котел отключится.

Для этой настройки также следует использовать насос с регулируемой скоростью. Тот, который работает с пропорциональным давлением или технологией «Auto Adapt».

Также следует отметить, что этот тип установки лучше всего подходит для высокотемпературного котла, имеющего достаточную тепловую массу, например, чугунного котла. Некоторые котлы без конденсации, например, с медными оребрениями, имеют небольшую массу и имеют минимальный расход, которого необходимо строго придерживаться.

Высокотемпературная плинтусная система.

Давайте посмотрим на систему этого типа, котел и насос того же типа, что и в первом примере. Однако вместо радиаторов в качестве излучателей тепла используется плинтус из оребренных труб. ТРВ здесь могут работать так же хорошо, как и с радиаторами, но мы их устанавливаем немного иначе.

Большинство плинтусов с ребристыми трубами в моем районе устанавливаются последовательно. Это означает, что ряд плинтусов соединены последовательно, охватывая несколько комнат.Обычно в центре этих комнат находится термостат для управления этой зоной.

Рис. D

Мы все еще можем использовать TRV для управления температурой в помещении, но они будут другого типа, чем вы привыкли. Для этого мы должны использовать TRV с корпусом трехходового переключающего клапана, показанного на рисунке D.

Клапан должен быть установлен на питании каждого обогревателя плинтуса.Затем вы должны установить байпасную трубу, соединенную с байпасным портом на TRV, и ввести в обратную трубу плинтуса.

Для этого доступно несколько различных вариантов контрольной головки. Один тип требует, чтобы вы просверлили отверстие через лицевую сторону или конец торцевой крышки плинтуса. Головка датчика TRV будет выступать через отверстие, позволяя определять и регулировать температуру.

Если у вас есть несколько обогревателей плинтуса в одной комнате, вы можете установить трехходовой TRV с выносной настенной панелью управления.Обводная труба будет идти от клапана TRV к возврату последней плинтуса в комнате.

Расположенный в центре термостат все еще может использоваться для включения и выключения котла в этой настройке. TRV будут служить в качестве устройств динамической балансировки и распределять БТЕ по дому пропорционально настройке температуры в каждой комнате.

Также нет проблем с потоком со стороны котла, поскольку поток воды скорее отводится, чем замедляется. Это увеличивает гибкость выбора котла, обеспечивая хорошие результаты как с котлами с малой массой, так и с котлами с большой массой.

Микрозоны.

TRV - один из лучших инструментов для устранения проблем, связанных с микрозонами.

Что такое микрозона? Микрозона - это именно то, что нужно. Это миниатюрная зона, если сравнить тепловую нагрузку этой зоны с тепловой нагрузкой всей конструкции.

Поскольку размер котла соответствует потребности в тепле для всей конструкции, он невероятно велик для микрозоны. Если микрозона требует тепла, в то время как ни одна из других зон не вызывает, бойлер будет работать в режиме короткого цикла.Это быстрее изнашивает котел и снижает эффективность.

Вот как это настроить: используйте TRV, который лучше всего подходит для приложения, и используйте его для управления потоком, идущим в микрозону. Трубопровод, идущий к излучателям тепла в микрозоне, должен быть привязан к распределительному трубопроводу котла таким образом, чтобы он пропускал поток всякий раз, когда включается какая-либо из других зон.

Это позволит комнате получать тепло в любое время, когда есть потребность в тепле в здании, а TRV предотвратит перегрев помещения.Микрозона не может послать запрос на нагрев котла и, следовательно, не вызовет проблем с короткими циклами.

Одно из моих любимых применений для этого приложения - в ванных комнатах в домах с лучистым теплом пола. В ванных комнатах часто не так много места на полу, и кажется, что в них всегда есть окно и большая внешняя стена. Это увеличивает тепловую нагрузку и соответствующие потребности в БТЕ / час на квадратный фут по сравнению с остальной частью дома.

Вместо того, чтобы размещать трубки на расстоянии 8 дюймов, я мог бы разместить их на расстоянии 4 дюймов, чтобы увеличить теплоотдачу и сделать пол более равномерной температурой.TRV контролирует поток, проходящий через трубку, и предотвращает нагревание комнаты, сохраняя при этом пол в большей степени теплым.

Несколько лет назад я занимался модернизацией системы отопления в доме, который ремонтировался. Это был старый исторический дом с высокими потолками, кирпичными стенами и гигантскими старыми чугунными батареями.

В какой-то момент дом был разделен на две квартиры, и после многих лет аренды он потерял большую часть своего первоначального величия.Дом был продан, и новый владелец решил вернуть ему первоначальную красоту.

Он нанял меня составить план системы отопления. Он хотел сохранить радиаторы, но избавиться от гигантских стальных трубопроводов и гигантского котла в подвале. У этого котла были насосы такие большие, что я просто стоял и смотрел некоторое время. Я не привык видеть что-то такого размера в жилом доме.

В следующем выпуске мы рассмотрим расчеты, проектирование системы, трубопроводы и стратегии управления, которые мы использовали для оживления этой системы.

Харви Рамер является владельцем Ramer Mechanical (RM) LLC. RM специализируется на системах лучистого и водяного отопления. Компания также предоставляет другие механические услуги жилому и легкому коммерческому рынку. Ramer также предоставляет услуги по проектированию систем отопления и консультации по всей стране. Свяжитесь с ним по адресу [email protected]

Как работает автомобильный термостат?

Всем известно, что двигатель должен работать при оптимальной температуре, чтобы он работал с оптимальными характеристиками.Одним из наиболее важных компонентов, контролирующих максимальную производительность двигателя, является термостат. Это неотъемлемая часть системы охлаждения автомобиля. Печально, что не многие начинающие автовладельцы знают об этом компоненте. Есть также опытные водители, которые знают, что это такое, но не знают, как это работает. Эта статья поможет вам лучше понять этот компонент системы охлаждения вашего двигателя.

Что такое автомобильный термостат?

Современные автомобильные двигатели работают в определенном диапазоне температур для достижения оптимальных характеристик.Это может быть от 195 градусов по Фаренгейту до 220ºF. Термостат помогает двигателю поддерживать рабочие температуры в этом диапазоне.

Автомобильный термостат - это небольшое устройство, которое устанавливается между радиатором и двигателем автомобиля с жидкостным охлаждением. Его основная функция - регулировать поток охлаждающей жидкости двигателя от двигателя к радиатору. В закрытом состоянии охлаждающая жидкость двигателя не может поступать в радиатор, что может привести к быстрому повышению температуры двигателя. При открытии охлаждающая жидкость двигателя поступает в радиатор, где она рассеивает тепло и охлаждает уже нагретую охлаждающую жидкость.

Автомобильный термостат можно представить как задвижку, которая пропускает или блокирует поток охлаждающей жидкости из двигателя в радиатор. Это зависит от преобладающей температуры двигателя. Например, если двигатель теплый или достаточно горячий, термостат открывается, позволяя течь охлаждающей жидкости. Если двигатель холодный, термостат остается закрытым.

Автомобильный термостат по отношению к системе охлаждения автомобиля

Система охлаждения автомобиля позволяет поддерживать оптимальную рабочую температуру двигателя.Это предотвращает перегрев двигателя, который может привести к необратимым повреждениям самого двигателя. Охлаждающая жидкость циркулирует по двигателю и забирает излишки тепла. Эта горячая жидкая охлаждающая жидкость возвращается к радиатору, чтобы помочь избавиться от избыточного тепла, прежде чем оно снова вернется к двигателю.

Автомобильный термостат находится между двигателем и радиатором. Если двигатель еще не прогрет, значит охлаждающая жидкость, циркулирующая в двигателе, также недостаточно горячая. Охлаждающая жидкость не должна попадать в радиатор, чтобы отводить тепло.Это основная обязанность термостата. Он предотвращает поток охлаждающей жидкости от двигателя к радиатору, позволяя двигателю намного быстрее достигать рабочих температур.

Когда двигатель достигает своей рабочей температуры, термостат открывается, пропуская «горячую» охлаждающую жидкость в радиатор. Это позволяет ему рассеивать тепло и понижать температуру охлаждающей жидкости. После этого охлаждающая жидкость возвращается в двигатель.

Попробуйте представить двигатель без термостата.Как только вы проворачиваете двигатель, охлаждающая жидкость уже течет в радиатор. Это сохраняет жидкость прохладной. Это означает, что двигателю потребуется намного больше времени для достижения оптимальной рабочей температуры. Если у вас есть электронная система впрыска топлива, компьютер может подавать больше топлива в ваш двигатель, чтобы ускорить процесс прогрева. Это может привести к проблемам с экономией топлива.

Как это работает?

Проще говоря, автомобильный термостат работает, реагируя на изменение температуры охлаждающей жидкости двигателя.Если охлаждающая жидкость двигателя холодная, термостат остается в закрытом положении. Когда охлаждающая жидкость двигателя достаточно нагреется, термостат открывается, чтобы позволить охлаждающей жидкости перейти к радиатору. Это очень простой, но очень эффективный механизм.

Так как же термостат открывается и закрывается?

Термостат содержит цилиндр, заполненный воском. Этот цилиндр расположен на стороне двигателя от термостата, поэтому он поддерживает контакт с охлаждающей жидкостью, циркулирующей в двигателе. Цилиндр также имеет клапан, который соединяется со штоком.Стержень вдавливается в воск в центре цилиндра.

При повышении температуры двигателя увеличивается и температура охлаждающей жидкости. Это медленно «плавит» воск. «Тающий» воск расширяется, выталкивая стержень наружу. Это движение штока наружу - это то, что открывает клапан цилиндра. Теперь охлаждающая жидкость может течь от двигателя к радиатору через это отверстие в цилиндре.

Таким образом, когда вы запускаете двигатель рано утром, термостат все еще находится в закрытом положении.Это позволяет двигателю намного быстрее прогреваться и достигать рабочих температур. Как только двигатель становится достаточно прогретым, температура охлаждающей жидкости также повышается. Это плавит воск и создает отверстие для потока охлаждающей жидкости.

Во время нормальной работы двигателя термостат никогда не открывается и не закрывается полностью. Его состояние зависит от рабочего состояния двигателя. Имейте в виду, что термостат выполняет роль задвижки, регулирующей поток охлаждающей жидкости от двигателя к радиатору.Это помогает двигателю работать при максимально возможной температуре.

Это может существенно повлиять на работу двигателя. Хорошо функционирующий двигатель означает, что моторное масло способно смазывать все части двигателя, а также удалять вредные отложения. Это также может привести к сокращению вредных выбросов при одновременном повышении экономии топлива.

Именно по этой причине термостат является неотъемлемой частью общего состояния и долговечности двигателя вашего автомобиля.

Как узнать, что у вас неисправный или неисправный автомобильный термостат?

Теперь мы знаем, что такое автомобильный термостат и как он работает.Следующий важный вопрос, который необходимо решить, - как узнать, что у нас может быть неисправный или неисправный автомобильный термостат? Вот некоторые из наиболее распространенных симптомов неисправного термостата в вашем автомобиле.

Если клапан термостата застрянет в закрытом положении, горячая охлаждающая жидкость двигателя не будет течь в радиатор. Это предотвращает охлаждение горячей жидкости и возможное возвращение охлажденной охлаждающей жидкости в двигатель. Если вы продолжите работу двигателя, вы рискуете его буквально вывести из строя.

Конечно, перегрев двигателя может быть и по другим причинам.Это могло быть из-за низкого уровня охлаждающей жидкости или неисправности водяного насоса. Также возможно, что в системе охлаждения есть утечки. Радиатор также может забиться или протечь. Хотя есть разные причины, по которым ваш двигатель перегревается, всегда лучше указать неисправный или неисправный термостат в качестве одного из возможных виновников.

Если клапан термостата застрянет в открытом положении, охлаждающая жидкость двигателя будет непрерывно течь к радиатору. Это означает, что двигателю потребуется больше времени для достижения своей рабочей температуры.Также могут возникнуть трудности с поддержанием оптимального диапазона.

Это может привести к снижению эффективности использования моторного масла, что может увеличить скорость износа деталей двигателя. Это также может снизить эффективность двигателя, что приведет к плохой экономии топлива. Со временем это также может привести к увеличению выбросов.

  • Колебания температуры двигателя

Колебания температуры двигателя почти всегда указывают на неисправность термостата.Он либо закрывается, либо открывается, когда этого не должно быть. Это происходит потому, что термостат не застревает в одном положении. Это приводит к ложным показаниям температуры. Неустойчивые движения клапана термостата могут привести к проблемам с эффективным регулированием потока охлаждающей жидкости двигателя.

Термостат позволяет двигателю работать при оптимальных рабочих температурах. Если он не работает должным образом, это может привести к проблемам в работе двигателя. Один из наиболее очевидных эффектов - низкая экономия топлива.Вашему двигателю будет сложно работать с неэффективной системой охлаждения.

Как проверить термостат вашего автомобиля

Проверить состояние термостата вашего автомобиля очень просто. Откройте капот вашего автомобиля и снимите крышку радиатора. Заведите машину и дайте двигателю поработать на холостом ходу.

Загляните внутрь наливной горловины радиатора и убедитесь, что охлаждающая жидкость двигателя течет в радиатор. К этому времени вы не должны увидеть, как охлаждающая жидкость течет в радиатор, поскольку двигатель еще не достиг оптимальной рабочей температуры.Если вы уже видите охлаждающую жидкость, это означает, что клапан термостата уже открыт. Это может означать, что ваш клапан термостата застрял в открытом положении.

Если охлаждающая жидкость не течет, дайте двигателю прогреться до рабочей температуры. Когда двигатель прогреется, вы должны увидеть, как охлаждающая жидкость поступает в радиатор. Если охлаждающая жидкость по-прежнему не поступает в радиатор, а указатель температуры на приборной панели уже поднимается, возможно, клапан термостата застрял в закрытом положении.

В любом случае вам необходимо заменить термостат вашего автомобиля.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
