Труба медная для отопления: типы, маркировка, монтаж

Главная » Для отопления » Какие виды медных труб используют при монтаже системы отопления?

Содержание

  1. Сферы применения
  2. Типы
  3. Маркировка и стоимость
  4. Достоинства и недостатки медных труб
  5. Способы соединения медных труб
  6. Монтаж медных труб отопления
  7. Чем покрасить медные трубы отопления?

Системы отопления изготавливаются из разных материалов. Наиболее популярным материалом является пластик. Медные трубы для отопления используются редко, поскольку у них высокая стоимость. Однако после установки системы из этого материала, хозяин дома по достоинству оценит преимущества меди.

Монтаж медных труб для отопления

Сферы применения

Существует несколько ситуаций, когда лучше выбрать этот материал:

  1. Актуальный вариант для установки системы отопления из медных труб — подключение к твердотопливному котлу. Связано это с тем, что такие системы подвергаются длительному воздействию высоких температур (свыше 100 градусов по Цельсию).
  2. По сравнению с другими материалами медь лучше, если она сложной формы.
  3. Монтаж будет 100% оправдан, если у хозяина дома достаточно средств, он хочет получить наивысший показатель долговечности.

Рассматривая другие варианты, нужно обратить внимание на пластик или нержавеющую сталь.

Типы

В специализированных магазинах можно найти большое количество элементов из меди, предназначенных для изготовления систем отопления. Их разделяют по разным факторам:

  1. Материал, из которого изготавливаются элементы трубопровода. Это может быть чистая медь, сплав олова, цинка.
  2. Бесшовные или сварные.
  3. Прессованные или тянутые.
  4. Неизолированные, с пластиковым покрытием.

Медные трубы с пластиковым покрытием защищены от физических воздействий, повреждений. Дополнительно к этому, снижается показатель теплопотери, возрастает эффективность системы.

Маркировка и стоимость

Трубы для отопления изготавливаются, маркируются согласно ГОСТам. Например, изделия с толщиною стенок 0.8–10 мм изготавливаются по стандартам ГОСТ 617-90. Другое обозначение касается чистоты меди, регулируемая ГОСТ 859-2001. При этом разрешены пометки М1, M1р, М2, M2р, М3, M3.

По маркировке, которая указана на изготавливаемой продукции, можно узнать следующую информацию:

  1. Форма поперечного среза. Обозначаются буквами КР.
  2. Длина — этот показатель имеет разные маркировки. БТ — бухта, МД — мерная, КД — кратная мерность.
  3. Способ изготовления изделия. Если элемент сварной, на нем указывается буква С. На тянутых изделиях ставится буква Д.
  4. Особые эксплуатационные особенности. Например, повышенные технические характеристики обозначаются буквой П. Высокий показатель пластичности — ПП, повышенная точность среза — ПУ, точность — ПС, прочность — ПТ.
  5. Точность изготовления. Стандартный показатель обозначается буквой Н, повышенный — П.

Чтобы визуально понимать, как читать маркировку, нужно разобраться с простым примером — ДКРНМ50х3. 0х3100. Расшифровка:

  1. Изготавливается из чистой меди, обозначаемой маркой М1.
  2. Изделие тянутое.
  3. Форма — круглая.
  4. Мягкая.
  5. Внешний диаметр — 50 мм.
  6. Толщина стенок — 3 мм.
  7. Длина изделия — 3100 мм.

Европейские производители применяют особую систему маркировки DIN 1412. На элементы систем водоснабжения, отопления они наносят обозначение EN-1057. Оно включает в себя номер стандарта, по которому изготавливаются трубы, дополнительный элемент входящий в состав — фосфор. Он нужен для повышения устойчивость к появлению ржавчины.

Медные трубы на заводе

У медных элементов, которые используются для изготовления отопительных систем есть сильные, слабые стороны. Преимущества:

  1. Срок эксплуатации до 50 лет.
  2. Выдерживают давление свыше 30 атмосфер.
  3. Материал не реагирует на ультрафиолет, устойчив к коррозии в естественных условиях.
  4. Через стенки не просачивается воздух.
  5. Медь не выделяет вредных веществ. Обладает антибактериальными свойствами.
  6. Малый вес.
  7. Возможно выполнить 3-х кратное размораживание системы.
  8. Материал выдерживает длительное воздействие активных химических веществ, не выделяет каких-либо дополнительных элементов.
  9. На внутренней поверхности изделий не накапливаются отложения.
  10. Низкий показатель теплового расширения, не требующий установки компенсаторов.

Недостатки:

  1. Высокая цена, если сравнивать с другими материалами.
  2. Соединения неразъемные, из-за этого при монтаже могут возникнуть сложности.
  3. Может появиться электрохимическая коррозия, если пытаться соединить медь с другими металлами.
  4. Если помещение с высоким уровнем влажности, на поверхности изделий может появиться коррозия.
  5. Высокий показатель электропроводности способствует ухудшению состояния стенок изделий.
  6. Чтобы уменьшить тепловые потери в стенах, необходимо использовать дополнительное утепление.

Способы соединения медных труб

Трубопроводы из меди являются надежными, долговечными, устойчивыми к физическим нагрузкам, коррозии.

Однако такими свойствами они могут похвастаться только при правильной сборке. Для объединения отдельных элементов в одну систему, существует несколько методов:

  1. Обжимные фитинги. Это специальные элементы, применяющиеся для соединения медных трубопроводов: цанговые штуцеры, крестовины, отводы, муфты. Изготавливаются они из бронзы, латуни, меди.
  2. Неразъемный метод соединения. Это технология прессования, которая проводится с использованием пресс-фитингов, обжимный гильз. Прочность готового соединения сравнимо с методом спайки.
  3. Компрессионное соединение. Является разъемным, при высокой прочности. Для проведения работ нужны ручные инструменты, специальные цанговые зажимы. Однако такой вид соединения со временем ослабевает от скачков давления, перепадов температур. Важно наблюдать за ним, периодически менять расходники.
  4. Проведение пайки с использованием медных фитингов. Используется специальный элемент, который называют капиллярным. Для создания надежного соединения нужен припой.

Важно, чтобы после выполнения пайки изделия остыли при естественных условиях.

Обжимные фитинги для соединения труб

Монтаж медных труб отопления

Наиболее надежный, популярный способ монтажа медных труб отопления — пайка. Пошаговая инструкция выполнения работ:

  1. Отрезать часть изделия нужной длины.
  2. Срезать фаску по внутреннему диаметру.
  3. Очистить наружную часть трубы, внутреннюю часть соединительного элемента (фитинга). Для этого нужно использовать синтетическую щетку.
  4. Для создания надежного соединения, требуется покрыть обработанные поверхности слоем флюса.
  5. Зажечь газовую горелку, медленно нагреть соединяемые части.
  6. Нагревать поверхности до расплавления флюса.
  7. Когда флюс станет жидким, взять мягкий припой, который продается прутками, поместить его в место, где должен получится шов.
  8. Постепенно проволока расплавится, начнет растекаться по стыку, заполняя свободное пространство.

Подождать пока шов образуется по всему стыку без пустот, дождаться остывания готового соединения.

Чем покрасить медные трубы отопления?

Чтобы покрасить изделие из меди, можно использовать несколько видов краски:

  1. Алкидную эмаль. Устойчива к высоким температурам, физическим воздействиям.
  2. Акриловую краску. Изготавливается на основе органических растворителей.
  3. Красящий состав на водно-дисперсионной основе. Быстро высыхает, но удерживается на поверхности короткий промежуток времени.

Наносить краску на металлическое основание просто. Его срок службы напрямую зависит от выбранного красящего состава, средний показатель долговечности — около 5 лет. Для повышения адгезии металл нужно зачистить мелкой наждачной бумагой.

Медные трубы редко применяются для изготовления трубопроводов. Связано это с их высокой ценой. Если средств достаточно, это лучший вариант по долговечности, надежности. Важно грамотно выбрать тип соединения отдельных элементов, чтобы система прослужила как можно дольше.

Медные трубы для отопления, достоинства и недостатки, особенности монтажа и эксплуатации, технология сварки

Разводка системы отопления при помощи медных труб – не самое  дешевое решение, но, при правильной планировке, долговечное и надежное: срок годности материала —  80-100 лет, но как поведут себя соединительные элементы, места пайки и другие составляющие системы – это вопрос.

Достоинства и недостатки медных труб в системах отопления

Трубопроводы из этого металла имеют долгую историю: им уже более 5тыс. лет. Изменились технологии, но положительные качества их остаются прежними:

Медные трубы при определенных условиях могут эксплуатироваться долго

Достаточно приличный список плюсов. Но недостатки тоже есть и достаточно серьезные:

  • Несовместимость с другими материалами. При наличии в системе  алюминиевых элементов начинается активные электрохимические реакции. При прямом соединении с изделиями из других металлов разрушение происходит быстро. Для улучшения ситуации можно использовать латунные переходники и фитинги.
    Но в одной системе алюминий и медь лучше не совмещать: они вступают в реакцию, при которой выделяется большое количество газов, так что при отсутствии газовыпускных клапанов систему может разорвать.

    При прямом контакте с другими материалами идет активное разрушение

  • Высокая цена. Это относится и к трубам и к фитингам. Требуется еще припой, который стоит очень немало и если не приобретение, то аренда специального оборудования. Система в целом получается дорогая. Особенно если учесть, что алюминиевые радиаторы ставить нельзя, чугунные – чуть лучше, но тоже плохо, так что и радиаторы желательно ставить медные, или биметалл с медью.

    Фитинги для медных труб

  • При наличии в теплоносителе твердых частиц быстро происходит стирание, так как это мягкий и пластичный материал. Потому необходим механический фильтр, для удаления абразивных частиц из среды.
  • Требуется изоляция от блуждающих токов: медь – очень хороший проводник электричества. Потому требуется отлично сделанный контур заземления и наличие диэлектрических прокладок в системе.
  • Сложность монтажных работ: обязательно специальное оборудование. Но можно использовать бронзовые обжимные фитинги, для установки которых требуются только ключи (разводные или рожковые).

    Обжимные фитинги для медных труб устанавливаются руками, но монолитить их в стены нельзя

  • Необходима защита от механических воздействий или бережное отношение, иначе через несколько лет будут не трубы, а бесформенная груда металла.

Есть еще несколько свойств, которые в зависимости от точки зрения  или условий эксплуатации можно отнести и к плюсам и к минусам:

  • Первое – высокая теплопроводность. Если медные трубы отопления прокладываются открыто – они излучают достаточно большое количество тепла. Потому радиаторов может потребоваться меньше. Это плюс. При закрытой прокладке в стене или полу требуется тщательная теплоизоляция, чтобы теплоноситель через трубу не передал все тепло стене (особенно это возможно при прокладке в стенах, выходящих на улицу). Это минус.
  • Мягкость и пластичность. С одной стороны это хорошо – трубы при помощи специального устройства можно гнуть в достаточно больших пределах, что ведет к меньшему количеству соединений и фитингов. Это хорошо. Но мягкость материала веет к тому, что фиксировать их нужно через небольшой промежуток, а в некоторых случаях делать специальные короба: при высокой температуре теплоносителя медь может размягчиться и потерять форму. Это плохо. Не самый приятный момент состоит и в том, что при ударе медные трубы деформируются, следовательно ухудшается циркуляция теплоносителя. В результате при небрежном отношении и множественных искривлениях эффективность системы может очень снизится. Тоже нехорошо.

Большинство проблем, которые могут возникнуть при эксплуатации водопроводов, связаны с низким качеством продукции. И это не рекламные трюки, а результаты эксплуатации: правильно спроектированная система, состоящая из проверенных элементов, работает отлично. При наличии даже небольшого фрагмента из «левого» материала, начинаются проблемы. Пример: водопровод холодной воды и ГВС собран из меди, все материалы использованы качественные, фирменные, за исключением одного куска трубы (не хватило) в разводке ГВС, купленного с первого лотка на рынке. Результат – через полтора года эксплуатации появилась голубая пленка на сантехнике, к которой подведена горячая вода (там, где только холодная, изменений нет). Хозяевам пришлось менять всю гребенку ГВС из-за наличия активного процесса коррозии в «левом» участке трубы.

Большинство проблем с медными трубопроводами связано с низким качеством материалов

Чтобы ориентироваться в марках и купить медные трубы, которые подходят для отопления, необходимо знать виды производимых компонентов, их типы, область эксплуатации и маркировку.

Маркировка и стоимость

Медные трубы выпускаются двух видов: мягкие и твердые. Для отопления чаще используют твердые. Форма выпуска – линейные отрезки по 2-5м длиной или бухты, в которых скручены отрезки по 5-10м.

Трубы из меди поставляются или отрезками или бухтами

Размеры. Обозначается наружный диаметр в миллиметрах (обычно отечественного производства или из стран СНГ) или дюймах (импортные), а через дробь или «х» ставится толщина стенки: 22х1 мм (22/1мм) – наружный диаметр 22мм, толщина стенки 1мм, значит внутренний диаметр, по которому и проектируются системы отопления, составит 21мм (22-1=21). Для разводки бытовой системы отопления волне достаточно толщины стенки 0,8-1мм.

Диаметр медных труб маркируют наружный, а через дробь ставят толщину стенки

Чтобы не ошибиться с выбором диаметра при разводке индивидуального отопления, проще «танцевать» от выхода котла. Вот такого диаметра и будут ваши трубы до первого разветвления. Если система небольшая всю разводку можно делать одной трубой, но если она достаточно большая, нужно следовать правилу: после каждого разветвления используется труба с диаметром, меньшим на один шаг по размерной сетке. Ответвление к отопительному прибору (радиатору или полотенцесушителю) также идет меньшим на шаг диаметром. Например, из котла выходит 24мм, на первом ответвлении отделяются две ветки, которые идут уже 22мм трубами, а к радиаторам от нее отходит 20мм.  «Обратка» собирается аналогично, но от меньшего к большему размеру. Если же отапливаться будет большая площадь в несколько этажей, желателен профессиональный теплотехнический расчет.

Штуцера из котла обычно выходят или медные или латунные, но в каждом случае уточняйте и помните, что напрямую другие материалы соединять с медью нельзя. Для того чтобы не возникало химической реакции использовать придется латунные или бронзовые фитинги или переходники.

Есть еще трубы отожженные и неотожженные. Неотоженные трубы имеют большой запас прочности: они выдерживают давление до 450 Мпа, но не очень хорошо гнутся: могут растянуться только на 6%. Чтобы изменить характеристики их разогревают до высоких температур, затем охлаждают. Процесс называется отжигом, а изделия, которые после него получились, отоженными. Запас прочности стал меньше – до 22Мпа, но зато увеличена эластичность: растягиваться материал может на 50-60%. Также материал стал более устойчивым к перепадам температур, переносит без проблем ультрафиолет и почти нечувствителен к высокой влажности. Потому и применяется отожженная медь не только в отоплении, но и в двигателях и приводах автомобилей.

Один из примеров пайки медных труб

Стоимость медных труб для отопления высока. Можем сравнить:

  • армированные полипропиленовые трубы диаметр 16мм — от 40 руб/м;
  • металлопластиковые трубы диаметр 16мм – от 47 руб/м;
  • неотожженные медные диаметр 10мм — от 280руб/м;
  • отожженные медные диаметр 18мм – от 400руб/м.

Примерно та же картина будет и в фитингах: медные в разы дороже даже тех, которые используются в металлопластиковых системах. В качестве примера приведены не самые дорогие ППР и МП трубы, есть дороже, причем в разы, но и медные также не самые дорогие. Так что ориентировочно разницу вы представляете.

Монтаж медных труб отопления

При сборке трубопровода используются два вида соединений: при помощи фитингов и сварки. Через разборные или прессовые фитинги стыкуются трубы с отопительными приборами. Возможна установка и для соединения/разветвления труб, но чаще используется для этих целей сварка. При использовании отожженных труб в нужных местах их можно гнуть, уменьшая количество соединений. Для изгиба используют специальное приспособление – трубогиб, которое позволяет получить разные углы не уменьшая просвета трубы и не ухудшая проходимость системы. Гнуть медные трубы руками практически невозможно: хоть материал и пластичен, но изогнуть его вручную без уменьшения просвета не получается. Так что такой метод лучше не использовать.

Чтобы согнуть медную трубу используют специальное оборудование — руками это делать нельзя, так как уменьшается просвет трубы и ухудшается циркуляция

Для установки обжимных фитингов не требуется никакого специального оборудования:  труба вставляется в соответствующий паз до упора, а затем при помощи гайки закручивается, прижимая материал трубы к корпусу фитинга. Для плотного прилегания могут понадобиться два ключа – подтянуть до полной герметизации. Это все требуемое оборудование. Но специфика обжимных соединений такова, что требуется постоянный контроль герметичности: периодически они начинают «капать».  Потому такие соединения нельзя замуровывать.

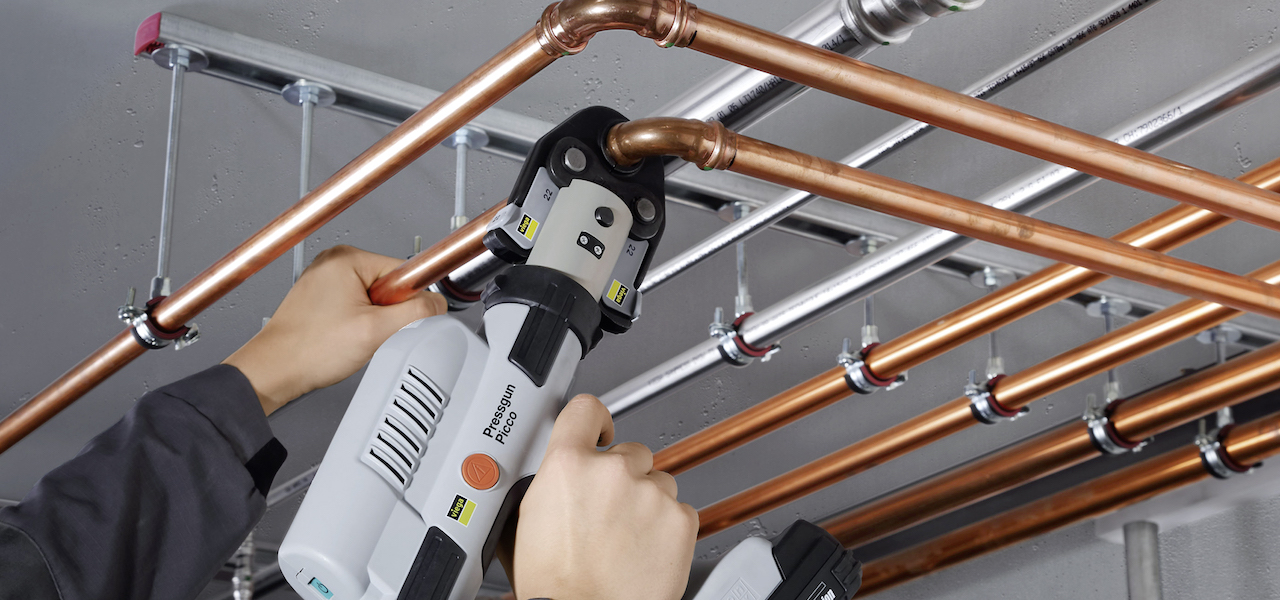

Установка прессовых фитингов происходит при помощи специальных пресс-машин. Они стоят недешево (и аренда в том числе). Зато соединение получается герметичным и надежным, но неразъемным.

Более универсальным и надежным считается капиллярная пайка. Таким способом можно соединять участки труб одинакового диаметра напрямую: один из свариваемых концов развальцовывают – незначительно увеличивают диаметр, чтобы трубы можно было вставить одну в другую. Для этого используют специальное устройство. Место соединения зачищают при помощи металлической щетки или специальных губок (есть в продаже). Заем соединяемые поверхности обрабатывают флюсом – специальным составом, который улучшает «сцепление» металла с припоем. Обработанные трубы вставляют одна в другую. Просвет между ними при этом должен быть минимальным – доли миллиметра. Затем соединение разогревают при помощи сварной горелки. Когда материал нагреется до температуры плавления  припоя, его вносят в пламя и расплавленным составом заливают имеющиеся щели. После того как шов заполнен, его остужают. Можно просто оставить его на воздухе, до остывания, а можно опустить в воду. В принципе, процесс не очень сложный, но требуется опыт, сноровка и тщательность исполнения: и развальцовка и сам процесс заполнения требуют точности и аккуратности. По такой де схеме паяются соединения со специальными медными фитингами под пайку.



Чем покрасить медные трубы отопления

При подборе краски нужно учесть следующие тонкости: она не должна изменять цвет при высокой температуре, защищать от внешних воздействий, и не должна слоиться. Чтобы краска ложилась ровнее, необходима обработка грунтовкой для цветных металлов. Подойдет свинцово-суриковая грунтовка 81.

Причем нужно учесть, что краска не впитывается, и разносить ее кисточкой требуется тщательно. Но добиться более-менее  ровной прокраски можно только после нанесения двух слоев. Чуть легче работать с краской в баллончиках: она ложиться равномернее.

Красить медные трубы можно, но придется накладывать несколько тонких слоев

Для медных труб нельзя использовать масляные краски – они от температуры темнеют, а вв системах отопления она немалая. Подходят следующие краски: эмали ПФ – 115, 156, 167, 187, 223 и 519, эмали алкидные, полиуретановые и ГФ – 0119. Допускается использование лаков: ВЛ–51 или этинолевый лак, в который в соотношении 9к1 добавлена пудра алюминия.

Отзывы и опыт эксплуатации

Медные трубы кто-то считает отличным выходом, а кто-то не приемлет. Но, собственно, это характерно для любой технологи и материала. Единственное, на что обращают внимание, и к чему стоит прислушаться – это к тому, что при кислой среде медь начинает разрушаться. Потому заливайте в систему или теплоноситель с нейтральным PH или со слабо-щелочным. Также не рекомендуют использовать стальные, алюминиевые или чугунные радиаторы. Обязательно нужно защищать систему от блуждающих токов (заземление и диэлектрические прокладки обязательны) иначе начинается химическое или электрохимическое разрушение. Но в системах центрального отопления полностью вы от разрушения не избавитесь: теплоноситель в них насыщен железом, и если твердые частицы можно задержать фильтром, то от растворенных в нем никуда не деться.

Еще один совет от опытного монтажника: медь очень боится контакта с бетоном (окисляется). Скорость разрушения зависит от состава стены, но в любом случае лучше уложить трубу в ПВХ оболочку или любой схожий по характеристикам изолятор.

Медные трубы вступают в активную реакцию с бетоном, потому их лучше укладывать в защитной оболочке

Еще совет от мастера, но уже касается он пайки: важно не переусердствовать. Во-первых, от переизбытка старательности можно заварить весь просвет (если труба небольшого диаметра это особенно актуально), во-вторых, при перегреве мягкого припоя пасту перегревают, из-за чего она коксуется, что приводит к образованию свищей, ну и в-третьих, не переусердствуйте с количеством припоя. Если опыта нет, попрактикуйтесь в сварке на небольших кусках труб: можно проконтролировать и просвет и герметичность соединения. А после приобретения хоть какого-то опыта можно приступать и к сварке системы.

Итоги

Как видим медные трубы для отопления – хороший, но не идеальный вариант. Много у такого материала плюсов, но не меньше минусов. Возможно появление коррозии  — это может стать следствием неправильно подобранного состава теплоносителя, высокого давления или гидроудара. Причем стоит учесть, что срок службы медных систем отопления напрямую зависит от правильного проектирования и монтажа, то есть, даже если будут использоваться качественные оставляющие, но их спаяют или проложат «кривыми» руками, длительной эксплуатации не будет. А специалистов, которые грамотно работают с медью сегодня ой как немного, и стоят их услуги (в довесок к материалам) тоже очень недешево. Возможно, потому и достаточно редко ставят ее сегодня, тем более что есть неплохая замена – полипропилен (армированный) или металлопластик.

Напоследок несколько видео-уроков с полезной информацией. В этом видео есть немного о типах припоев.

А в этом видео материале рассказывается о том, как делают медные фитинги. Интересно…

Медные трубы для отопления — практично и надежно

Главная » Трубы и фитинги » Надежные и долговечные медные трубы отопления

Рубрика: Трубы и фитингиАвтор: Admin

Медные трубы практичны в использовании

Впервые медные трубы в системе отопления стали использовать в Европе в 19 веке. Практичные европейцы подсчитали, что применение дорогостоящего материала вполне оправдано. Он способен прослужить не одному поколению обитателей дома и значительно дольше, чем аналоги из железа. Тем самым медь не только окупает затраченные средства, но и избавляет от необходимости ремонта и замены систем подачи тепла. В результате использование медных труб экономит денежные средства на содержание магистралей, несущих тепло.

Содержание

  1. Характеристика меди для труб
  2. Преимущества и недостатки
  3. Особенности монтажа

Характеристика меди для труб

Медные трубы бывают разных видов

Современная промышленность производит несколько видов труб для циркуляции воды. Между собой они отличаются механическими свойствами. Это обусловлено использованием различной по структуре меди:

  • Мягкой. Согласно международным стандартам качества, она маркируется R220 и характеризуется достаточно высокой прочностью на разрыв – 220 МПа. Такой вид медных труб для отопления способен выдерживать до 6 циклов «замораживание-расставание» без повреждения поверхности.
  • Полутвердой (R250). Идентификатор указывает на прочностные характеристики – 250 МПа. Более жесткий по сравнению с первым металл может выдержать не более 4-х циклов «замерзания-расставания».
  • Твердой. Медь марки R290 — самая стойкая на разрыв (290МПа), но механическая прочность снижает вязкость материала. Вследствие чего способность выдерживать давление воды при расширении (замерзании) уменьшается и не превышает 3-х циклов.
  • Плотность — номинальное значение равно 9 г/куб. см. Показатель не оказывает существенного влияния на работу системы, но очень важен при монтаже. Высокая плотность материала иногда требует установки дополнительных креплений и подпорок.
  • Температурное расширение. Это способность материала изменять свои линейные показатели при длительном действии высоких температур. Для меди оно составляет 0,1% с температурой носителя 90 градусов Цельсия.
Медные трубы в помещении

Другими словами — при повышении исходной температуры на 70 градусов медная труба удлиняется на 1 мм из расчета на погонный метр магистрали. После снижения температуры носителя до исходного медная труба укорачивается на 1 мм.

Поэтому при проектировании сложных схем теплоснабжения важно точно знать характеристики материала — чтобы учесть его возможные изменения во время эксплуатации.

Особенности медных труб

Практичность, которой обладает медная труба, стала основным критерием для использования ее в системах теплоснабжения. Привлекательность этого материала выражается целым рядом достоинств:

  1. Долговечность. Медь не подвержена естественной коррозии и не меняет технических характеристик на протяжении веков. Благодаря этому, наружные стенки не нуждаются в дополнительной защите, а внутренние сохраняют гладкую поверхность, что препятствует образованию отложений
  2. Эстетика. Медь имеет отличный внешний вид и не портит общий интерьер помещения. При необходимости медную трубу можно спрятать в стену, не опасаясь, что со временем она проржавеет и даст течь.
  3. Малый вес. Легкий материал удобен при транспортировке и не вызывает особых затруднений при монтаже.
  4. Теплопроводность. Высокий коэффициент теплоотдачи существенно ускоряет обогрев помещения и гарантирует максимально эффективное использование теплоносителей.

Как и любой материал, медь не идеальна и имеет свои недостатки. На стенках труб все-таки возможно возникновение коррозии, вызванное слишком высоким давлением, плохим качеством теплоносителя или мощным гидроударом. И, конечно же, цена — она значительно выше, чем у аналогов из полиэтилена или стали.

Важно! Трубы из меди и алюминиевые радиаторы нельзя использовать вместе. Агрессивная среда теплоносителя провоцирует возникновение реакции между этими металлами, в результате чего образуется газ. Избыточное давление способно даже разорвать радиатор отопления.

Особенности монтажа

Монтаж медных труб

При монтаже медные трубы отопления отделяют от алюминиевых радиаторов специальными переходниками или фитингами из пластика или стали. Дополнительно обогревательные элементы оснащают газоспускными клапанами. Соблюдение этих элементарных мер предосторожности позволяет устранить проблему как таковую.

В идеале система подачи горячей воды должна содержать только медь и сплавы на ее основе.Однородность материалов благоприятно сказывается на сроке службы коммуникаций.

Монтаж медных труб отопления производится несколькими способами. Чаще всего это:

  1. капиллярная пайка;
  2. использование компрессионных фитингов;
  3. применение самофиксирующихся фитингов.

Первый вариант чаще всего практикуется при промышленном монтаже. И только в некоторых случаях. Когда использование открытого пламени на объекте невозможно, прибегают к методу прессования. Фитинги обоих видов нашли свое применение в малоэтажном строительстве и обустройстве прочих систем, где отсутствует большой напор воды.

Читайте далее:

Рейтинг

( Пока оценок нет )

0 331 просмотров

Admin/ автор статьи

Понравилась статья? Поделиться с друзьями:

Трубы для отопления в изоляции: медные трубы

Опубликовано:

26. 09.2013

Возрастающая популярность строительства частных домов обуславливает заинтересованность хозяев в использовании качественных, эффективных, безопасных и долговечных материалов для проведения всех коммуникаций, в том числе и системы отопления. В последнее время очень хорошо зарекомендовала себя медная труба как ключевой элемент отопительных коммуникаций. Медные трубы для отопления достаточно просты в монтаже, но при этом очень теплопроводны. Естественно, возникает вопрос о том, как удачнее всего их изолировать и какой материал для изоляции будет наиболее эффективным и теплосберегающим.

Виды медных труб: 1. Медная труба без изоляции; 2. Медная труба с изоляцией из ПВХ; 3. Медная труба в изоляции из вспененного полиуретана; 4. Медная труба с гибкой ПЭ изоляцией; 5. Для комплексных систем отопления.

 Особенности монтажа медных труб для систем отопления

Медная труба используется в отопительных системах по многим причинам. Она сравнительно недорога, обладает высокой теплопроводностью, безопасна и надежна. Однако есть у нее еще один важный плюс – простота монтажа.

Соединение данных труб отопления происходит при помощи специальных цанговых (зажимных) фитингов или же методом сварки. Причем последний к тому же является достаточно недорогим и простым, в сравнении со сваркой других металлов.

Цанговые фитинги использовать очень просто: в соответствующие отверстия вставляются концы соединяемых труб, а затем при помощи разводного ключа затягивается зажимная гайка. Цанговые фитинги производятся в разных конфигурациях: для соединения разного количества труб, угловые, разводные и т.д. Кроме того, очень удобно применять цанговый фитинг тогда, когда медная труба присоединяется к детали системы отопления, произведенной из металла, с которым нельзя спаивать медь (например, с алюминием). Фитинги могут иметь, с одной стороны, зажим, а с другой – резьбу или гайку.

Зажимные фитинги хороши тем, что при их использовании не нужно особенно тщательно подготавливать поперечный разрез трубы. Однако имеют они и свои недостатки. Прежде всего зажимные гайки будут сильно выступать, что может создать конструктивные неудобства при монтаже системы отопления, испортить внешний вид, а также помешать последующему нанесению изоляции. В таком случае лучше всего применить метод сварки.

Схема компрессионного фитинга.

Медная труба сваривается с использованием специального фитинга или раструба: обычно они производятся заводским способом и продаются вместе с другими элементами системы. Важно хорошо зачистить трубу в месте спаивания, а также внутреннюю часть раструба или фитинга. Для этого проще всего использовать специальные салфетки. Для самого спаивания используются обычные воздушно-пропановые горелки.

Перед непосредственным нагреванием соединяемых деталей на трубу наносится флюс, а после вставки ее в раструб или фитинг она проворачивается для равномерного распределения флюса и прочного упора трубы. Разогрев места соединения необходимо проводить, равномерно перемещая пламя вдоль всего места сочленения. На заводских фитингах четко виден припой, который предназначен для заполнения монтажного зазора. Как только припой расплавляется, горелку нужно отвести, чтобы припойный материал не зашел далеко в трубу.

После сварки нужно зачистить внешнюю поверхность трубы, на которую могут выйти остатки флюса или осесть побочные материалы горения. Желательно после пайки в ближайшее время запустить воду в систему, что также поспособствует вымыванию возможных осадочных примесей, появившихся внутри из-за высокой температуры нагревания.

Вернуться к оглавлению

Изоляция отопительных медных труб

Медная труба для отопления, изолированная при помощи вспененного полиэтилена, значительно понижает теплопотери при подаче воды к радиаторам.

Медная труба имеет высокий коэффициент теплопроводности, в связи с чем требуется изоляция в тех местах, где она не выполняет отопительной функции. Сегодня изоляция производится из материалов, обладающих высокими показателями теплосбережения и являющихся очень простыми в использовании и нанесении на трубы. Лучше всего использовать изоляцию из вспененного полиэтилена или вспененного каучука. Единственное предостережение для данных материалов заключается в том, что их нежелательно использовать в местах прямого попадания солнечных лучей.

Вспененный полиэтилен и каучук поставляются в виде гибких трубок с продольным разрезом, длина которых обычно составляет два метра. Изменение длины производится очень просто: отрезы можно делать обычными ножницами. Медная труба помещается внутрь полиэтиленовой благодаря разрезу на последней. Разрез же закрывается при помощи специальной армированной ленты (скотча) или склеивания клеем, продающимся вместе с изоляционным материалом. Медная труба для отопления, изолированная при помощи вспененного полиэтилена, значительно понижает теплопотери при подачи воды к радиаторам.

https://www.youtube.com/watch?v=ViWlaKOkQv0

Сегодня появился еще один материал для изоляции металлических труб – термокраска, или жидкая изоляция. Ее преимущество состоит в том, что, в отличие от полиэтиленовых трубок, ее можно наносить на любые по форме и конфигурации трубы. Кроме того, жидкая теплоизоляция максимально эффективно защищает металл от коррозийного воздействия внешней среды и других вредных влияний. Термоизоляционная краска к тому же не испортит внешний вид трубы, если та проходит в жилых помещениях.

Похожие статьи:

Пайка и монтаж медных труб. Расценки и стоимость обвязки систем отопления, кондиционирования и водоснабжения

Обвязка котельной медью

Расценки на проведение монтажных работ с медными трубами в стандартной котельной до 45 кВт — 37 500 р. В стоимость включена обвязка котла, гидроаккумулятора, насосной группы и коллектора.

Монтаж медного отопления под ключ

Помимо всех прочих преимуществ, о которых общеизвестно (отличная теплопередача и долговечность оборудования и изделий из меди), немаловажным вопросом является внешний вид в дизайне трубопроводов, коллекторов, и фитингов из меди. Медные фитинги и трубы позволят смонтировать не только функциональную и надёжную систему, но и получать эстетическое удовольствие от оборудования с обвязкой медью, будь то радиатор, гребенка или любое другое котельное оборудование, которое ещё долгое время будет радовать своим видом хозяев и нравиться гостям.

Системы кондиционирования

Медь является важной частью установок кондиционирования и охлаждения, без которой невозможно смонтировать работающую систему. Монтаж систем кондиционирования производится опытными бригадами, себестоимость пайки стыков медных трубопроводов кондиционирования рассчитывается в зависимости от сложности проведения работ.

Монтаж водопровода медными трубами

Огромную роль в монтаже медных трубопроводов играет пайка соединений из меди, муфт, тройников. Правильно смонтированный трубопровод прослужит долго и будет надёжной частью системы отопления и водоснабжения. Помимо этого медь является отличным материалом для водоподведения с точки зрения санитарных и гигиенических норм в сантехнике.

Наши специалисты произведут прокладку трубопровода, в т.ч. и латунью, пайку соединений и монтаж медных труб для ваших систем отопления и водоснабжения. На этой странице можно ознакомиться со стоимостью на пайку меди и с расценками на монтаж медных трубопроводов мягкий и твёрдым припоем. При необходимости, наши инженеры-теплотехники произведут расчёт проекта отопления дома, подберут необходимое отопительное оборудование и произведут монтаж отопления дома под ключ.

Существуют некоторые нюансы использования медного трубопровода и медных фитингов, о которых рекомендуем проконсультироваться у специалистов. Например, тёплый пол лучше монтировать без применения медных труб с помощью трубопровода из сшитого полиэтилена, а дополнительную линию прокладывать от коллектора или непосредственно редукционным тройником или множество нюансов в прокладке трасс для кислорода.

Прайс-лист на монтаж и пайку медных труб

У нас вы можете заказать смету на выполнение работ по пайке меди. Стоимость от 5000 руб (зависит от объёма работ). Для составления потребуется проект отопления.

№ Наименование Стоимость, р
1 Установка коллектора с пайкой подводящих муфт 2200
2 Установка коллектора на цанговом соединении с установкой подводящих муфт 1800
3 Прокладка/монтаж медных труб за погонный метр 1000
4 Монтаж отвода, муфты (в т. ч. комбинированной) / тройника 900/1300
5 Монтаж муфт и фитингов с цанговым соединением 400
6 Монтаж отводов/тройников с цанговым соединением 700/900
7 Монтаж настенного комплекта смесителя 1500
8 Срочный выезд и консультация от 3000
9 Выезд для ремонта медной трубы, спаечного соединения. от 4000
10 Демонтаж старых медных водопроводных труб за погонный метр без сохранения 200
11 Ремонт, реставрация медных водопроводных труб от 5000
12 Устранение серьезных дефектов (пайка) 2800/4000
13 Ремонт соединения медных труб при подводе к смесителям 2750
14 Ремонт, пайка медного водопровода от водонагревателя (простое/сложное соединение) 800/4000
15 Замены части треснувшей трубы на новую секцию без материала 5000
16 Замена фитингов трубы 1900
17 Накладывание бандажа на трубы из меди 2000
18 Пайка с помощью твердого припоя 1 шов 1500
19 Пайка медной трубы, подводки на полотенцесушитель/радиатор 5500
20 Прокладка/пайка трубопровода из медных труб в стеснённых условиях (узкий канал, близкое размещение трубопроводов и т. д.) 3500/6500
21 Ремонт крепления медных труб 600
22 Комплект крепления медных труб 1250

Гарантия на монтаж, прокладку и пайку медных труб — 1 год. Чтобы подобрать систему отопления частного дома, необходимо провести сравнительный анализ возможных вариантов, взвесить плюсы и минусы каждой, как монтаж, так и обслуживание. Предоставленные расценки на пайку оборудования являются альтернативой сборнику цен ФЕР и могут быть использованы для составления монтажной сметы на прокладку и пайку медицинских медных трубопроводов..

Монтаж отопления медными трубами, монтаж медных трубы для водопровода

Содержание статьи:

  • Особенности сборки медных труб
  • Подготовка материала
    • Классификация
    • Советы
    • Виды фитингов
    • Вариант установки с учетом способа подачи воды
    • Инструменты для монтажа
  • Процесс монтажа
  • Плюсы и минусы медного трубопровода
  • Заключение

Обеспечение помещения теплом и водой является обязательным условием комфортного проживания семейства. Поэтому монтаж отопления и водоснабжения медными трубами – один из вариантов формирования системы, предназначенной для долгосрочной эксплуатации из-за структуры материала. Кроме этого такие изделия элементарно монтируются и соединяются.

Особенности сборки медных труб

Особенности конструкции

Сборка изделий из меди для холодной и горячей ветки практически не имеет технологических отличий главное учесть тип соединения и категорию самой трубы.

Важно! На фитинги для горячей воды наносится специальный теплоизолирующий материал из ПВХ пленки.

Сам монтаж водопровода выполняется в одном из 2-х вариантов:

  • посредством пайки;

    Посредством пайки

  • с применение соединительных резьбовых фасонных элементов.
С применением фитинга

*

Для монтажа медных водопроводных труб своими руками самым доступным вариантом являются цанговые соединения посредством резьбовых фитингов, приспособленные к многократному использованию при необходимости разборки или сборки.

Чтобы использовать их в монтаже нужно:

  • надеть на медную трубку обжимный фитинг;
  • поверх закрепить обжимное кольцо;
  • соединить все примененные детали и затянуть гайку.

Важно! Обжимное кольцо предназначено для однократного использования с целью придания конструкции герметичности, так что если систему придется разобрать, то следует приготовить заранее новый элемент.

Количество используемых фитингов экономится за счет гибкости труб для отопительной системы обогрева в доме.

При самостоятельном использовании способа пайки нужно запастись знаниями и неплохо иметь опыт применения оборудования для пайки.

Весь процесс складывается из следующих шагов:

  • зачистка краев труб и фасонного изделия до окончательной чистоты;
  • используя кисточку требуется создать тонкий слой паяльного флюса;
  • вставить трубу в фитинг до максимума;
  • сложенный соединительный узел равномерно нагревается газовой горелкой или строительным феном, чтобы, нагрев происходил одинаково по всей площади лучше использовать паяльную лампу с 2-я горелками;
  • когда температура нагрева достигнет положенного значения для плавления припоя, его вводят в место соединения;
  • после затвердения удаляются излишки флюса.

Для определения точного нагрева соединения необходимо дотронуться до нее припоем, если он плавится, значит материал готов к дальнейшим действиям.

Важно! Чтобы не угадывать момент введения припоя лучше монтировать медные трубы, предоставленные в продаже с заготовленным материалом в специальном желобе. Как только соединение разогреется до необходимой температуры припой заполнит проем между трубой и фитингом, надежно соединив их.

Подготовка материала

*

Однако процессу установки медных труб предшествует момент подготовки – материл легко режется и гнется, но выполнить все следует верно. Кроме этого учесть классификацию медных изделий.

Классификация

Классификация
КлассификацияПараметры
Тонкостенные

Толстостенные

Толщина стенок 0,2 – 0,7 мм

0,8 – 1 мм

Технология производстваМарка «Д» – холоднокатаные или тянутые

Марка «С» – тянутые или сварные

Точность изготовленияНормальной и повышенной прочности
Состояние материалаМягкий

Полумягкий

Твердый

Дополнительные условия при изготовлении трубПовышенная пластичность

Повышенная прочность

*

При этом каждое изделие имеет собственную маркировку, что значительно упрощает подбор материла.

Советы

Правила выбора

Чтобы трубу для монтажа выбрать правильно следует в процессе приобретения учитывать следующие нюансы:

  • плотность – лучше отдавать предпочтение материалу с небольшой плотностью, тогда приобретение произойдет изделий с небольшим весом;
  • низкий коэффициент теплопроводности – обеспечивает возможность определить насколько быстро происходит потеря тепла;
  • температура плавления материала – изучение этого пункта дает возможность регулировать температуру воды в нем после сборки;
  • внешняя поверхность – должна быть гладкой без пор, чтобы не задерживать частицы грязи;
  • расширение полотна под нагревом обеспечит возможность понимать насколько произойдет увеличение при высоких температурных режимах.

Виды фитингов

Варианты фитинга

*

Для крепления используется 2 их вида:

  • капиллярные – для варки посредством применения припоя, который на капиллярной основе притягивается и заполняет пустоты;
  • пресс-фитинга – вариант монтажа медных трубопроводов с использованием обжима и соответствующих комплектующих. Такой вариант удобный, быстрый и безопасный, но и стоят комплектующие выше.

Вариант установки с учетом способа подачи воды

Особенность установки медных труб зависит от способа подачи воды и может совершаться в 2 варианта:

  • однотрубный – простой, так как радиаторы крепятся последовательно друг за другом по принципу кольца, в котором циркулирует вода;
  • двухтрубный – устанавливаются радиаторы параллельно и оборудуются дополнительными теплообменниками, обеспечивающими регулировку температуры воды.

Важно! Перед запуском системы отопления необходимо изначально проверить собранную конструкцию посредством действия избыточного давления.

Инструменты для монтажа

Инструменты

Чтобы запастись точным количеством материалов перед установкой требуется составить схему, в которой отметить размещение системы, и подсчитать количество материла и дополнительных составляющих.

Чтобы смонтировать трубы, следует приготовить специальные приборы:

  • Труборез или ножовку.
  • Ручной калибратор.
  • Гаечные ключи.
  • Напильник.
  • Горелка для пайки.

В процессе монтажа будут выполнены такие процессы, как резка, изгиб, сборка узлов, пайка, прессовое обжатие и сварка. Кроме этого, калибровка и зачистка концов, удаление заусениц, нанесение флюса и его зачистка.

Систему отопления нужно обязательно защищать от теплопотерь, в том числе и радиаторы. Самый оптимальный материал для этого – вспененный полиэтилен. Создана защита в качестве оболочки для трубы. Стоит он копейки, но экономия тепла значимая.

Процесс монтажа

Процесс монтажа

*

Вся особенность монтажа в следующем:

  • порезать полотна на отрезки согласно замерам, используя для этого ножовку или труборез;
  • зачистка от заусениц и прочих изъянов;
  • место отреза также дополнительно выровнять;
  • при необходимости гнуть изделия вручную или посредством специального материала;
  • если существуют особые изогнутые участки следует применить трубогиб;
  • при этом важно учитывать максимально допустимый радиус;
  • радиус изгиба при ручном действии не должен снижаться ниже 8 диаметра, а при использовании инструмента не ниже 3,5 диаметра трубопровода.

Важно! Подключение медных труб не должно происходить к алюминиевым радиаторам.

Если же их применять следует в качестве переходника использовать стальную трубу, чтобы избежать формирование коррозии.

Плюсы и минусы медного трубопровода

Медный трубопровод

Все особенности эксплуатации из медных труб системы отопления заключаются в многочисленных плюсах материала:

  • безвредный с бактерицидными свойствами;
  • долговечность применения с сохранением эксплуатационных качеств;
  • устойчивость к коррозии и ультрафиолету;
  • работают в широком температурном режиме от -200 до +350 градусов;
  • не вступают в реакцию с имеющимся в воде хлором;
  • обладают высокой теплопроводностью, что влияет на КПД;
  • отсутствие образования налета;
  • устойчивы к замораживанию, выдерживают процесс до 4 раз;
  • выдерживают давление до 200 – 400 атмосфер;
  • стойки к вибрации;
  • представлены в широком ассортименте;
  • перерабатываются на 100%.

Однако существенным недостатком такого трубопровода является:

  • высокая цена труб и комплектующих – так как медь сама по себе имеет высокую цену и ее наличие в составе изделия ведет к его дороговизне;
  • высокая плотность материала в сравнении со сталью, что делает всю систему тяжелее;
  • сложность варианта монтажа посредством пайки, здесь необходимо наличие профессионального мастера.

Но это все ничто в сравнение с долговечностью изделий.

Заключение

Система отопления из медных труб имеет множество преимуществ, поэтому она пользуется спросом. Основным ее достоинством является высокая теплоотдача и долговечность эксплуатации. Медные трубы эстетично смотрятся без теплоизолирующего материала. Но стоимость таких систем высокая, если учесть, что в их сборке должен участвовать специалист.

Работа с медной трубой – Экстремальное руководство

При наличии небольшого ноу-хау и правильных инструментов пайка медных труб – это навык, которым может овладеть любой домовладелец.











Вероятно, можно с уверенностью сказать, что медные водопроводные трубы есть в большинстве американских домов, и на то есть веские причины. С медью относительно легко работать, она допускается сантехническими нормами, не придает воде неприятных запахов или привкусов и устойчива к минеральным отложениям, присутствующим в большинстве бытовых систем водоснабжения. Медная труба также легко модифицируется или ремонтируется. Хотя трубы из ПВХ дешевле, они обычно используются для отходов и вентиляции или в готовых домах.

Для работы с медными трубами требуется несколько основных и специализированных инструментов, которые станут достойным вложением в ваш ящик для инструментов. К ним относятся резак, чистящие инструменты и пропановая горелка. Другие распространенные инструменты, которыми вы, вероятно, владеете, включают рулетку, дрель/шуруповерт и перьевые сверла (для сверления отверстий в элементах каркаса), влажную тряпку, пульверизатор с водой, защитные очки и перчатки.

Специализированные сантехнические инструменты помогут вам добиться профессиональных результатов. Например, медную трубу можно разрезать ножовкой, но такой подход обычно приводит к неровным краям трубы. Труборез, с другой стороны, поможет вам сделать чистый, квадратный разрез и позволит вам каждый раз делать хороший стык.

В то время как медную трубу можно разрезать ножовкой, намного лучше будет разрезать труборез.

Существует несколько способов очистки медных труб и фитингов перед пайкой (например, стальной мочалкой или наждачной шкуркой), но наиболее эффективным способом является использование инструмента, специально предназначенного для этой задачи. Показанный инструмент «четыре в одном» популярен среди сантехников и предназначен для очистки внутренней части фитингов и наружной поверхности медных труб размером 1/2 и 3/4 дюйма. Этот инструмент быстро удалит грязь и окисление и повысит ваши шансы на качественную пайку.

Удалите налет с медной трубы и фитинга с помощью чистящего инструмента.

Для пайки необходима пропановая горелка, в наличии есть разные. В то время как профессиональные сантехники обычно используют 5-фунтовый баллон с ацетиленом, соединенный со шлангом и горелкой, сантехник может вполне обойтись ручной автономной пропановой установкой. Если вы покупаете пропановую горелку, ищите ее с функцией автоматического зажигания и блокирующим переключателем или кнопкой включения/выключения.

Лучший припой для работы с медными трубами не содержит свинца. На самом деле, строительные нормы и правила требуют бессвинцового припоя для бытовых водопроводов, потому что припой на основе свинца может попасть в воду, находящуюся в трубе. Даже незначительное количество свинца в питьевой воде может представлять опасность для здоровья, особенно для детей, пожилых людей и людей с ослабленной иммунной системой. Безсвинцовым припоем может быть любая комбинация олова, серебра, сурьмы и висмута — все они безопасны для систем питьевой воды. Бессвинцовый припой обычно продается в рулонах по 1 фунту и имеет более высокую температуру плавления, чем свинцово-оловянный припой.



Спланируйте процедуру

В новостройках с открытыми стенами работать с медными трубами относительно легко. С другой стороны, реконструкция или ремонтные работы требуют значительно больше работы, потому что трубы обычно скрыты за существующими стенами. Обычно это включает удаление стеновых покрытий и сверление отверстий в элементах каркаса. После того, как сантехника будет завершена и проверена на наличие утечек, настенные покрытия должны быть переустановлены и закончены.

Все работы по установке медных труб, будь то новые или реконструируемые, начинаются с плана. В общем, чего вы хотите добиться? Планируйте как можно меньше паяных соединений. Затем определите материалы, необходимые для задачи, и подготовьте их, а также дополнительные детали перед началом работы. Например, если вы устанавливаете новую линию холодной воды, для которой требуется 10 футов 1/2-дюймовой медной трубы, два колена и клапан или кран, купите несколько колен и штекерные или гнездовые соединители. Тогда, если что-то пойдет не так, у вас будут запасные части под рукой, и вам не придется останавливать работу и покупать дополнительные материалы или детали. Было бы глупой тратой вашего времени, если бы вам пришлось останавливать работу на час или больше, чтобы сбежать и купить деталь за 25 центов.



Подготовка и пайка

Измерение, вырезание и установка всех деталей всухую. Это обеспечит работоспособность проекта перед пайкой. Убедитесь, что на участке трубы или соединениях нет напряжения, так как со временем это может привести к выходу из строя. Затем разберите и очистите все детали, чтобы удалить окисление поверхности. Это увеличит шансы на то, что суставы могут быть соединены положительно. Используйте специально разработанный инструмент для очистки (упомянутый ранее), чтобы быстро очистить медные трубы и фитинги. Обязательно очистите как внешнюю часть медной трубы, так и внутреннюю часть всех фитингов. Если все сделано правильно, внутренняя часть трубы или фитинга будет блестеть, как новая копейка.

Следующим шагом является нанесение легкого слоя самоочищающегося некислотного флюса на все сопрягаемые поверхности. Для этой задачи используйте маленькую кисть Flux. Назначение флюса состоит в том, чтобы удалить любое невидимое поверхностное окисление, протравить медь, чтобы улучшить адгезию, и помочь припою хорошо сцепиться с медной трубой и фитингом. Теперь соберите детали, добавив хомуты или гвозди там, где это необходимо, чтобы удерживать трубу на месте. Если труба проходит через элементы каркаса, дополнительные крепления обычно не требуются.

Нанесите флюс на медную трубу и внутреннюю часть фитингов с помощью небольшой кисточки.

Пайка — это процесс соединения двух медных или латунных поверхностей с металлом. Это достигается при температуре менее примерно 750 градусов по Фаренгейту. Когда соединение остынет, оно станет таким же прочным, как медные материалы, из которых оно состоит. Из-за выделяемого тепла возможны ожоги и травмы глаз, поэтому при пайке потом всегда следует надевать защитные очки и перчатки. Если проект требует пайки над головой, никогда не стойте прямо под изделием. Одной капли расплавленного припоя должно быть достаточно, чтобы убедить вас стоять в стороне при работе над головой.

Начните пайку, нагревая сначала фитинг, а затем волнообразными движениями трубу. Когда труба и фитинг нагреются до нужной температуры, припой потечет в соединение.

Перед тем, как приступить к пайке, оттяните примерно 12 дюймов рулона припоя и согните верхние 3 дюйма, чтобы образовался прямой угол. Этот профессиональный наконечник облегчит нанесение припоя вокруг соединения.

Поскольку медь фитингов толще, чем стенки медной трубы, сначала начните нагревать фитинг, а затем нагревайте соединение трубы/фитинга возвратно-поступательными движениями. По мере нагрева стыка до необходимой температуры флюс начнет пузыриться и слегка дымить. Когда труба и фитинг достигают точки плавления припоя, припой плавится при прикосновении к соединению. Кроме того, тепло соединения фитинга и трубы будет втягивать припой в соединение. Это лучший показатель того, что паяное соединение выполнено идеально. Убедитесь, что вы прижимаете конец припоя вокруг всего соединения, чтобы заполнить его полностью — изогнутый конец полоски припоя поможет вам нанести припой на нижнюю и заднюю стороны соединения. Кроме того, наличие в вашем распоряжении около 12 дюймов припоя убережет вашу руку от пламени. Отодвиньте горелку от соединения, так как в соединении, вероятно, достаточно тепла, чтобы расплавить припой. Однако, если припой не течет, приложите больше тепла к области соединения. Затем используйте влажную тряпку, чтобы быстро вытереть излишки припоя с места соединения.

При пайке в поте лица вокруг деревянных элементов каркаса всегда нужно быть настороже, чтобы не возгореться. Помните, что температура пропановой горелки может достигать 900 градусов по Фаренгейту — этого более чем достаточно, чтобы зажечь деревянные стойки, стропила или балки. Чтобы предотвратить возможную катастрофу, держите поблизости пульверизатор с водой, и если вы видите, что деревянные элементы каркаса начинают тлеть, обрызгайте участок водой. В большинстве случаев этого небольшого количества воды будет более чем достаточно для тушения тления и предотвращения пожара.

Продолжайте пропаивать все соединения таким же образом. Внимательно следите за трубой и фитингом и помните, что цель состоит в том, чтобы нагреть соединение настолько, чтобы расплавить припой, но не почернить медную трубу или фитинг. Почернение указывает на то, что прикладывается слишком много тепла, и результатом может быть плохое соединение с пузырьками воздуха в припое.



Особые указания

Латунные клапаны требуют специальной обработки при пайке, и существует два широко используемых подхода. Первый — снять шток клапана с резиновой прокладкой с корпуса клапана и припаять к нему патрубок. Когда клапан остынет, установите на место шток клапана. Не пытайтесь припаять клапан со штоком на месте, так как тепло от пайки расплавит шайбу и сделает клапан неэффективным.

Второй подход предполагает использование клапана с внутренней резьбой и присоединение муфт с наружной резьбой к концам медной трубы. После того, как труба и муфты остынут, ввинтите их в обе стороны клапана.

Здесь показан шаровой кран с ранее припаянным фитингом с наружной резьбой и трубой. Припаяйте фитинг с наружной резьбой к трубе перед присоединением к клапану.





Иногда при устранении течи или при подключении к существующей водопроводной линии необходимо открыть водопроводную линию. Первый шаг — отключить водопровод — линию, которая снабжает ваш дом водой. Вы должны знать расположение этого клапана в вашем доме. При необходимости вы можете перекрыть подачу воды в свой дом на счетчике воды, обычно расположенном вне вашего дома в коробке с крышкой с четкой надписью «ВОДА». сервисная коробка счетчика.

Затем отключите линию подачи воды к водонагревателю и от него. Затем откройте все краны в вашем доме, в том числе наружные краны и краны в подвале. Это поможет слить воду из системы и устранить любое давление в ваших водопроводных линиях.



Врезка в водопровод

Существует два основных способа врезки в существующую водопроводную линию: разрезать трубу или удалить существующий фитинг или клапан.

При разрезании существующего водопровода используйте труборез. В результате получится чистый квадратный срез. При необходимости доступны специальные фрезы для работы в труднодоступных местах. Если вы будете устанавливать Т-образный фитинг, вы должны вынуть участок трубы, достаточно широкий для установки фитинга. Отмерьте и аккуратно отрежьте.

Чтобы снять существующий фитинг или клапан, начните с нагрева фитинга пропановой горелкой. Если вы планируете повторно использовать клапан, снимите шток клапана перед нагревом. Латунные вентили более плотные, чем медные трубы, поэтому нагревайте эту область сильнее. Следите за припоем соединения. Сначала он будет тусклого цвета. Когда он начнет превращаться в жидкость, он станет блестящим. В этом случае используйте плоскогубцы или руку в перчатке, чтобы отделить клапан (или фитинг) от трубы. Пока припой на стыке еще блестит, удалите как можно больше влажной тряпкой. Это значительно облегчит последующее добавление фитинга.

Если вы ремонтируете протекающую трубу (например, повреждение от замерзания), обычно лучше удалить поврежденный участок трубы — если возможно, на несколько дюймов выше и ниже места утечки — и установить новый отрезок трубы. Основная причина этого, особенно повреждения от замерзания, заключается в том, что замерзшие медные трубы обычно вздуты до такой степени, что новый фитинг не может соскользнуть с конца трубы. Используйте двойные гнездовые разъемы, очистите и припаяйте, как описано ранее.



Без пота

Как видите, в пайке потом нет ничего сложного или пугающего. Несколько специализированных инструментов сделают работу проще и быстрее. Несмотря на то, что техника создания идеальных соединений требует небольшой практики, она вполне доступна для мастера, который делает все своими руками.



Примечание редактора: Для получения дополнительной информации о работе с медью посетите Институт разработки меди на сайте www.copper.org.

Как сварить медную трубу (сделай сам)

Обновлено: 07 июля 2021 г.

Всегда получайте идеальные герметичные соединения сантехники.

Следующий проект›

Семейный разнорабочий

Пайка медных водопроводных линий не представляет особой сложности. Даже новичок может научиться паять герметичные соединения за 30 минут. Процесс прост — если вы будете следовать нескольким основным рекомендациям. В этой статье мы покажем вам, как быстро и легко паять медь.

Эксперты DIY журнала The Family Handyman Magazine

Time
A full day
Complexity
Beginner
Cost
Less than $20

Step 1 : Assemble the Soldering Tools

Basic Soldering Torches

There are two common gas регуляторы: один с автоматическим воспламенителем, а другой требует бойка или спички.

Рецепт успешной пайки состоит из двух частей: подготовительной работы и одной научной части. Если вы хорошо выполняете два важных этапа подготовки — зачистка и подогрев стыка — дело доделает сам припой. Когда соединение достаточно нагрето, расплавленный припой мгновенно затекает в соединение и полностью покрывает все сопрягаемые поверхности, как будто следуя подробной инструкции. Там он твердеет при остывании. Presto, у вас есть прочное, герметичное соединение.

В этой статье мы познакомим вас с основными этапами пайки медных труб и пайки медных труб, используемых в большинстве домов. Изучите различные типы медных труб во время подготовки. Как вы увидите, для успешной пайки медных фитингов не нужны специальные навыки. Вы можете легко спаять медное соединение без утечек с первой попытки, но вы также можете ошибаться. Мы покажем вам, как их избежать, а также предупредим вас о простых, но важных мерах предосторожности, которые защитят вас от ожогов и уберегут ваш дом от пожара.

Основным инструментом для пайки является пропановая горелка, которая состоит из регулятора и комбинации наконечников, которые ввинчиваются в верхнюю часть небольшого резервуара. Для работы откройте клапан регулировки подачи топлива и зажгите наконечник. Для облегчения зажигания мы рекомендуем регулятор со встроенным воспламенителем (вверху слева). Газ загорается нажатием кнопки. Если вы покупаете более простую версию (вверху справа), купите также и ударник. Сжатие проволочной ручки производит искры, которые воспламеняют газ. Боек проще и безопаснее спичек.

Также купите «флюс для лужения» (фото 5) или «флюс для пасты». Кислотный флюс очищает поверхность меди при нагревании соединения, обеспечивая равномерное растекание припоя. Оба типа работают хорошо. Флюс для лужения содержит небольшое количество припоя, но вам все равно придется добавить больше припоя.

Все основные инструменты для пайки медных труб можно найти в хозяйственных магазинах с полным спектром услуг или в бытовых центрах — пропановую горелку, припой, наждачную шкурку (фото 3) и флюс. Мы также рекомендуем труборез, огнезащитную ткань (см. начальное фото), плотные перчатки и защитные очки. Наденьте перчатки и защитные очки, а также плотную рубашку с длинными рукавами и головной убор, чтобы защитить себя от ожогов, если капнет расплавленный припой.

Типы припоя

Купить бессвинцовый припой , предназначенный для медных водопроводных труб; Вы найдете его в отделе сантехники в магазине. Припой со свинцом все еще доступен, но свинец может попасть в воду, поэтому не используйте его.

Этап 2 : Отрежьте медь с помощью трубореза

Фото 1

Аккуратно отрежьте медные трубки с помощью трубореза. Зажмите трубу между отрезным и направляющим дисками и вращайте резак, надрезая трубу по всему периметру. Затяните ручку резака на четверть оборота и снова поверните резак, делая более глубокие надрезы на трубе. Продолжайте затягивать и вращать резак до тех пор, пока труба не оторвется, всего около восьми оборотов. 9№ 0007

Медь — мягкий металл, который легче всего резать труборезом (Фото 1). Купите тот, который режет до 1 дюйма. трубы, самый большой размер, который вам, вероятно, понадобится для большинства бытовых водопроводных сетей. Отрежьте большую трубу ножовкой, но обязательно спилите все заусенцы, оставшиеся от зубьев пилы. В противном случае ваш сустав будет протекать. Крепко возьмитесь за медную трубку одной рукой и засуньте один конец под колено, чтобы она не соскальзывала, пока вы затягиваете и вращаете резак (фото 1). Не затягивайте слишком быстро; вы помнете трубу, и вам придется начинать сначала.

Шаг 3 : Удалите заусенцы

Фото 2:

Рассверлите отрезанный конец, чтобы удалить внутренний заусенец, вставив насадку для развертывания и повернув ее на полный оборот.

Срез может выглядеть чистым, но не забудьте удалить небольшой внутренний заусенец (Фото 2) — выступ меди, который вдавливается внутрь отрезным кругом. В противном случае это будет препятствовать потоку воды по трубе.

Этап 4 : Очистите наждачной шкуркой

Фото 3

Очистите грязь и коррозию снаружи конца трубы наждачной шкуркой. Медь должна блестеть.

Затем очистите места сопряжения трубок и фитингов, даже если они выглядят совершенно новыми. Тщательная очистка является ключом к успешной пайке медных труб. Он обеспечивает прочное, герметичное соединение.

Шаг 5 : Очистите щеткой для фитингов

Фото 4

Очистите внутреннюю часть фитингов медных труб специальной проволочной щеткой, размер которой соответствует диаметру трубы. Вы также можете обернуть наждачную шкурку вокруг пальца, чтобы добраться до внутренней части, но не касайтесь очищенной поверхности голыми руками.

Очистка состоит из двух этапов: во-первых, удалите всю коррозию с сопрягаемых поверхностей (фото 3 и 4), а во-вторых, покройте поверхности флюсом (фото 5), кислотной пастой, которая химически травит медь.

Профессионалы чистят медь полосками наждачной бумаги с зернистостью 120, которая обычно продается вместе с припоем и флюсом на полках скобяных изделий и товаров для дома (фото 3). Но в крайнем случае подойдет тонкая стальная вата или обычная наждачная бумага с зернистостью 120. Также наждачной бумагой очистите внутреннюю часть фитингов медных труб; просто оберните короткий кусочек вокруг пальца и достаньте его внутрь. Но у тебя скоро заболят пальцы! Удобная щетка для фитингов, показанная на Фото 4, облегчает эту задачу, особенно при работе с небольшими (1/2 дюйма) фитингами из медных труб.

Шаг 7 : Флюс для соединения

Фото 5

Нанесите ровный слой флюса на соединяемые поверхности — концы труб и внутреннюю часть фитингов. Затем сдвиньте соединение, пока медная трубка не сядет на всю глубину. Сотрите лишний флюс.

Шаг 8 : Нагрейте соединение

Фото 6: Нагрейте соединение и полейте припоем

Нагрейте соединение пропановой горелкой, перемещая конус вперед и назад для равномерного нагрева. Держите припой напротив стыка на стороне, противоположной пламени, пока он не расплавится и не потечет в стык. Сустав должен казаться полным со всех сторон. Переход к следующему суставу. Припой затвердевает по мере остывания.

Как правило, проще всего очистить, флюсовать и собрать весь участок медных труб, а затем сразу же приступить к пайке соединений медных труб на месте (начальное фото). Зажгите факел и отрегулируйте пламя так, чтобы синий конус в центре был длиной около 1-1/4 дюйма. Чем длиннее конус, тем жарче пламя. Самая горячая точка находится на кончике конуса, поэтому держите пламя так, чтобы кончик едва касался фитинга (фото 6). Нет необходимости нагревать медную трубу напрямую, потому что фитинг быстро отводит тепло к трубе внутри соединения. Когда температура меди достигает точки плавления припоя, проволока припоя, которую вы прижимаете к меди, внезапно расплавится и потечет в соединение. Держите припой напротив пламени, самой холодной точки, чтобы убедиться, что все части соединения достаточно горячие. Припой не заполнит места, температура которых ниже его температуры плавления. Заполняйте соединение до тех пор, пока не начнет капать припой, затем переходите к следующему соединению. Дайте соединению 30–45 секунд, чтобы оно остыло и затвердело, прежде чем давить на него. Будь осторожен; он все еще будет слишком горячим, чтобы прикоснуться к нему.

Шаг 9 : Используйте специальные методы для труднодоступных мест

Фото 7: Нагрейте удлинитель из тяжелой латуни

Будьте терпеливы при пайке латунных клапанов. Фитингу может потребоваться в пять-шесть раз больше тепла, чтобы поднять соединение до точки плавления припоя. Если есть возможность, прогрейте шов с нескольких сторон. Всегда оставляйте клапаны хотя бы частично открытыми при их пайке.

Фото 8: Резьбовые переходники с наклоном

Наклоняйте конец трубки вверх при пайке медной трубы на резьбовом переходнике, чтобы избежать заполнения резьбы лишним припоем.

Фото 9. Избегайте нанесения слишком большого количества медного припоя

Избегайте перекармливания косяка. Около 1/2 дюйма припоя достаточно для 1/2 дюйма. медное соединение, 3/4 дюйма припоя для 3/4 дюйма. медный стык. Перекармливание может засорить трубку.

Нельзя паять трубки, в которых есть вода. Вы должны слить воду из линий и высушить трубки в месте пайки. Нагрев трубки горелкой ускоряет процесс. Убедитесь, что любое давление, возникающее в трубке во время пайки, может выйти. Самый простой способ — держать кран открытым на одном конце линии.

  • Если вы используете трубки диаметром более ¾ дюйма, нагревайте соединения трубок с нескольких сторон для более равномерного повышения температуры. Добавьте медный припой в нескольких точках и осмотрите соединение, чтобы убедиться, что припой заполняет соединение со всех сторон.
  • Для пайки латунных фитингов, таких как клапан на фото 7, требуется больше тепла. Оставьте клапан открытым, чтобы внутри трубки не возникло давление, что может привести к протечке соединения. А если клапан имеет мягкие пластиковые или резиновые детали, по возможности снимите их, чтобы не испортить.

Советы по безопасности

  • Временно повесьте огнезащитную ткань (начальное фото) или стальную пластину на дерево и другие горючие материалы при пайке поблизости. В любом случае держите под рукой огнетушитель или ведро с водой на случай возникновения пожара.
  • Выключайте фонарь, когда кладете его. Баллон с пропаном опрокинут. В конце концов зажженный факел упадет и что-то сожжет.

ОСТОРОЖНО!

Держите под рукой огнетушитель и ведро с водой или пульверизатор. . . на всякий случай, если ваш факел начнет огонь. Помните, что во время пайки медных труб в доме часто отключают водопровод!

Необходимые инструменты для этого проекта

Подготовьте необходимые инструменты для самостоятельной пайки медных труб перед началом работы — вы сэкономите время и нервы.

  • Труборез

Пропановая горелка,
Наждачная шкурка, зернистость 120,
Огнезащитная ткань,
Огнетушитель,
Щетка для монтажа,
Боек,
Перчатки

Необходимые материалы для этого проекта

Избегайте походов за покупками в последнюю минуту, заранее подготовив все материалы, включая медный припой. Вот список.

  • Бессвинцовый припой
  • Флюс-паста

Первоначально опубликовано: 25 ноября 2019 г.

Похожие проекты

Популярные обучающие видео

Как установить изоляцию медных труб | Домашние руководства

Автор Danielle Smyth Обновлено 23 февраля 2022 г.

Изоляция медных труб является важной частью водопроводной системы дома. Даже если в вашем доме нет медных труб, теплоизоляция труб по-прежнему необходима, поскольку защищает трубы от замерзания, снижает затраты на электроэнергию и уменьшает вероятность повреждения водой из-за конденсата. Поскольку он прост в установке, вы можете установить изоляцию, не имея опыта работы с сантехникой.

Преимущества использования изоляции для труб

Медная изоляция для труб может уберечь вас от несчастных случаев в холодные зимние месяцы, защищая трубы от замерзания. По данным Horizon Services, стоячая вода в трубах может замерзнуть при понижении температуры, что приведет к расширению труб и образованию трещин. В тяжелых случаях трубы могут даже лопнуть. Из-за этой опасности очень важно защищать открытые трубы зимой, изолируя их.

Изоляция труб также позволяет снизить затраты на электроэнергию. Изоляция ограничивает передачу тепла от труб и, в конечном счете, снижает затраты энергии на поддержание температуры.

Строители также используют изоляцию медных труб для предотвращения образования конденсата, который возникает, когда трубы холоднее окружающей среды. По словам Боба Вила, если оставить этот конденсат, он может вызвать коррозию труб и фитингов. Изоляция также защитит вас и других от травм, если кто-то случайно коснется горячей или замерзшей трубы.

Типы изоляции труб

Доступно несколько типов изоляции труб, предназначенных для различных применений. Например, изоляция некоторых труб изготавливается из материалов, которые лучше всего подходят для труб горячего водоснабжения, в то время как другие разработаны с учетом уменьшения образования конденсата. Одним из распространенных видов изоляции труб является обычная пеноизоляция. Этот тип изоляции особенно популярен, потому что его легко монтировать и демонтировать. Напоминая маленькую лапшу для бассейна, обычная пеноизоляция имеет разрез по длине, где должна проходить труба.

Самоуплотняющаяся пенная изоляция очень похожа на обычную изоляцию; однако у него есть клей вдоль щели. Профессионалы обычно используют пенопластовый утеплитель. Доступный в контейнерах под давлением, этот тип изоляции лучше всего использовать, когда обычная изоляция не может пройти между трубами и стеной. Последний тип изоляции, покрытие трубы из стекловолокна, обычно используется для труб, подвергающихся воздействию высоких температур, поскольку стекловолокно является термостойким.

Установка изоляции медных труб

При покупке изоляции для медных труб обязательно, чтобы изоляция подходила к трубе; в противном случае он не будет служить своей цели. По этой причине, прежде чем идти в магазин или делать заказ, измерьте диаметр трубы и подберите изоляцию такого же размера.

Большая часть изоляции медных труб имеет прорезь, проходящую по всей длине изоляции, что упрощает установку. Однако, если изоляционное отверстие отсутствует, обратитесь к инструкциям производителя по процедурам установки. Возможно, вам придется вручную сделать отверстие в изоляции для трубы.

Изоляция медных труб проще, чем вы думаете. В верхней части изоляции подденьте отверстие, достаточно широкое, чтобы в него поместилась медная труба. Затем выровняйте трубу и пропустите ее через отверстие. После вставки вы можете сдвинуть изоляцию в нужное положение, а затем добавить изоляционную ленту к шву, чтобы она не упала с трубы с течением времени. Если изоляция должна покрыть стык, наденьте ее на стык, чтобы покрыть его полностью.

Вещи, которые вам понадобятся

Ссылки

  • Horizon Services: Важность изоляции труб
  • Боб Вила: Малоизвестные преимущества изоляции труб

Советы

  • Производители изоляции труб изготавливают специальные изоляционные обертки для необычных трубных соединений, таких как Y-образные соединения, Т-образные соединения и клапанные соединения. Вы можете приобрести эти специальные обертывания в любом центре по благоустройству дома.
  • Хотя изоляция труб подачи холодной воды не является обязательной, изоляция этих труб защищает их от конденсата, который часто образуется на трубах в более теплую погоду.

Предупреждения

  • Энергетический кодекс Калифорнии гласит, что пенопластовая изоляция под воздействием солнечного света или влаги может испортиться, и ее следует защищать покрытием из влагостойкой латексной краски.
  • Во избежание пожара не изолируйте трубы в пределах 6 дюймов от бака водонагревателя.

Биография писателя

Даниэль Смит — писательница и контент-маркетолог из северной части штата Нью-Йорк. Она имеет степень магистра наук в области издательского дела Университета Пейс. Она владеет собственным агентством контент-маркетинга, Wordsmyth Creative Content Marketing, и ей нравится писать статьи и блоги для клиентов в различных сферах. смежные отрасли. Она также ведет собственный блог о стиле жизни Sweet Frivolity.

Медные трубопроводы, повторение и установка труб

Книга A Сервис

4.7

.7/5 . трубы для водопровода?

Мы устанавливаем и ремонтируем медные, PEX и другие типы сантехнических труб в домах и на предприятиях. Позвоните нам сегодня, чтобы получить предложение!

Western Rooter обычно использует медные трубы для повторной подачи воды ко всем сантехническим приборам. Это абсолютно наше предпочтительное решение для трубопроводов при установке водонагревателей, в частности безбаковых водонагревателей.

Мы собираемся ответить на некоторые из наиболее распространенных вопросов, касающихся медных труб для водопровода, в том числе:
