Гидроаккумулятор для систем водоснабжения является неотъемлемой частью современных систем автоматической подачи воды для частного дома, коттеджа или дачи. На рынке представлено множество видов и конфигураций расширительных баков для холодной воды.

Сегодня разберем в подробностях устройство и принцип работы гидроаккумулятора, его основное предназначение, правила установки и возможные неисправности в работе. А также постараемся понять принцип действия, и как же правильно подобрать гидроаккумулятор для нашей насосной системы.

Основные виды и особенности

Гидроаккумуляторы для систем водоснабжения различаются по компоновке:

— горизонтальные
— вертикальные

По объему или емкости:

— стандартные бытовые: 24-50 литров
— средней емкости: 80-100 литров
— большой емкости: 150 литров и больше

По материалу изготовления корпуса:

— стальные эмалированные
— из нержавеющей стали

Горизонтальный гидроаккумулятор для насосной станции

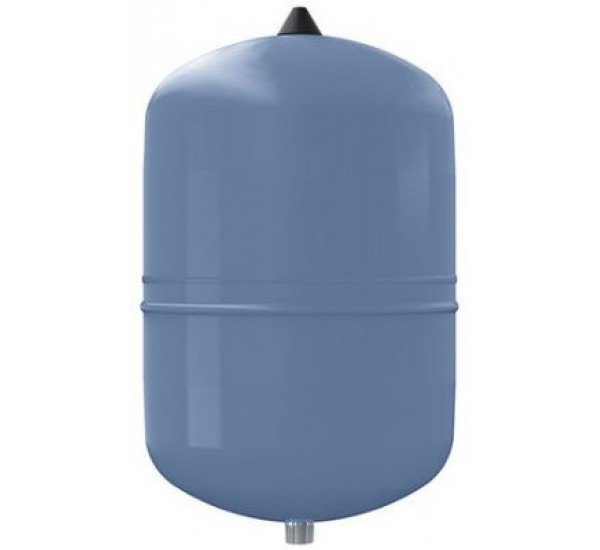

Корпус стального гидроаккумулятора, как правило, окрашен эмалью синего или зеленого цвета. Расширительные баки красного цвета чаще предназначены для систем отопления.

Область применения

Гидроаккумуляторы предназначены для:

— накопления воды и поддержания ее автоматической подачи до точки водоразбора

— увеличения срока службы насоса, снимая на него нагрузку при частном его включении

— предотвращения возможных гидроударов в системе водоснабжения

Устройство и принцип работы гидроаккумулятора

Типичный гидроаккумулятор состоит из следующих элементов (см. схему ниже):

1 — штуцера с резьбой для присоединения к системе водоснабжения, его диаметр, как правило, равен 25 мм или 1 дюйм

2 — фланца для герметизации

3 — самой емкости разного объема

4 — каучуковой мембраны для воды

5 — пневматического клапана за закачки и сброса воздуха

6 — монтажной площадки для установки на нем поверхностного насоса
(при горизонтальном исполнении)

7 — ножек для устойчивости конструкции

Устройство гидробака

Принцип действия гидроаккумулятора основан в автоматической подаче воды из бака до потребителя без включения насоса. Это происходит благодаря тому, что при открытии водоразборного крана, воздух, накачанный в емкости, начинает выдавливать воду из мембраны под давлением.

Необходимое давление в баке должно составлять 1,5-2 атмосферы. По мере расходования воды потребителем, после закрытия крана, гидроаккумулятор в автоматическом режиме снова заполняется водой по всему объему.

Как подобрать гидроаккумулятор для насоса

Если планируете купить насосную станцию и не знаете с каким объемом бака ее выбрать, или уже есть поверхностный насос, но планируете приобрести для него гидроаккумулятор, то рекомендуется следующее:

— для насоса мощностью до 1000 Вт подойдет бак емкостью 24 литра
— для насоса мощностью более 1000 Вт лучше купить бак объемом 50 литров

Если приобретаете гидроаккумулятор для погружного насоса, то рекомендуется для насосов мощностью:

— до 500 Вт устанавливать бак объемом 24 литра
— до 1000 Вт подойдет 50 литров
— до 1500 Вт — 80 или 100 литров

Из-за особенностей своей конструкции, погружные насосы включаются и выключаются реже, чем поверхностные. Поэтому для них необходимо устанавливать несколько большие по объему гидроаккумуляторы.

На пpaктике, расширительные баки объемом 24-50 литров способны полностью обеспечить потребность в хозяйственной воде небольшой семьи, на одну-две точки водоразбора. Если семья большая, можно купить гидробак большей емкости. Например, бака объемом 80-100 литров должно хватить на три-четыре точки водоразбора: кухня, ванная, душевая кабина и туалет.

Гидроаккумуляторы вертикального типа

Рекомендации по установке гидробака

1. Устанавливайте гидроаккумулятор только в отапливаемом помещении.

2. Перед запуском не забудьте сначала промыть систему водоснабжения.

3. Проверьте, закачан ли в бак воздух под достаточным давлением.

Если — нет, тогда закачайте до 2 атм. самостоятельно через воздушный пневмоклапан. Эту процедуру можно проделать, например, обычным велосипедным или автомобильным насосом.

Проблемы в работе и методы их устранения

1.

Недостаточное давление воздуха.
Продуйте пневматический клапан и закачайте воздух насосом.

2. Отсутствие воздуха под давление в емкости гидроаккумулятора.
Потребуется замена либо клапана, либо мембраны.

3. Из клапана течет вода.
Необходима замена мембраны. Смотрим видео.

Гидроаккумулятор для систем водоснабжения — это незаменимый атрибут современного загородного частного дома или дачи. Надеюсь, теперь вам понятен его принцип действия и особенности конструкции. И теперь вы сможете без труда подобрать гидроаккумулятор для своих условий, а также правильно его установить, и не допустить ошибок при запуске системы водоснабжения.



Биогаз своими руками в домашних условиях, схема биогазовой установки

Описание, как добыть биогаз в домашних условиях. Свойства и состав горючего, технология его производства….

19 11 2022 11:52:28

Гидравлический расчет системы отопления частного дома: пример, расчет объема теплоносителя

Для чего и каким образом производится расчет системы отопления частного дома. Определение расхода и давления для выбора насоса. Вычисление объема расшир. бака…

18 11 2022 9:35:39

Цокольный сайдинг Доломит: описание, виды, технические хаpaктеристики и подробный монтаж

В данной статье вы узнаете, какие плюсы и минусы имеет цокольный сайдинг Доломит, каких видов он бывает, какие технические хаpaктеристики он имеет, а так же расскажем вам о подробном монтаже данного вида сайдинга….

17 11 2022 17:11:24

Как обложить металлическую печь в бане кирпичом, каким кирпичом обложить печь

Рекомендации, как обложить металлическую печь в бане кирпичом. Какой для этого подойдет кирпич и раствор. Зачем облицовывать железные банные печи….

16 11 2022 2:10:57

Многощипцовая крыша частного дома: стропильная система + фото схем и чертежей устройства стропил

В данной статье вы узнаете о устройстве стропильной системы многощипцовой крыши, увидите фото схем и чертежей стропил крыши частного дома, а так же узнаете как установить обрешетку и паро- гидроизоляцию своими руками. …

15 11 2022 21:55:10

Турбированная газовая колонка без дымохода с закрытой камерой сгорания

Особенности, которыми обладает турбированная газовая колонка без дымохода. Принцип действия проточного нагревателя, его преимущества и недостатки….

14 11 2022 14:38:27

Утепление пенопластом своими руками, толщина пенопласта для утепления стен

Как выполняется утепление пенопластом частных домов. Плюсы и минусы такой теплоизоляции. Советы по выбору хаpaктеристик утеплителя и расчет толщины, отзывы пользователей….

13 11 2022 21:20:29

Бойлер косвенного нагрева — что это

Описание, основные виды бойлеров, напольные и настенные, чем отличаются, какой лучше выбрать, монтаж бойлера косвенного нагрева, как подключить бойлер ……

12 11 2022 20:35:45

Отопление частного дома своими руками: схемы систем отопления, монтаж

Как сделать отопление дома своими руками – поэтапное руководство. Расчет и выбор системы, подбор теплового оборудования. Рекомендации по монтажу….

11 11 2022 7:51:46

Как спрятать трубы отопления в частном доме

Существующие способы, как спрятать трубы отопления в частном доме. Рекомендации по применению того или иного метода скрытой коммуникаций….

10 11 2022 18:30:17

Котельная в частном доме: требования, схема, устройство

Нормативные требования, предъявляемые к газовой котельной в частном доме и к воздухообмену в ней. Особенности устройства топочных, работающих на других энергоносителях….

09 11 2022 18:45:41

Газовый счетчик BK G4;-6: инструкция, хаpaктеристики, левый и правый

Рассмотрим технические хаpaктеристики счетчиков на примере модели BK G4, инструкцию по эксплуатации (паспорт), принцип работы (левый, правый), срок службы и поверки, а также выясним — можно ли этот прибор остановить магнитом. ..

08 11 2022 4:13:40

Эластичная штукатурка для фасадов: плюсы и минусы фасадной отделки, технология нанесения на osb и другие материалы

В этой статье мы поговорим о эластичной (резиновой) штукатурке для фасадов, ее достоинствах и недостатках, а также о технологии нанесения на osb и другие поверхности…

07 11 2022 5:24:22

Что лучше газовая колонка или бойлер: сравнение

Рассмотрение вопроса, что лучше – газовая колонка или бойлер, работающий от электричества. Виды бытовых водонагревателей, их преимущества и недостатки….

06 11 2022 9:17:58

Лучшее отопление для частного дома

При обустройстве дома часто возникает ситуация выбора типа отопления помещений. На выбор типа отопления влияет множество факторов ……

05 11 2022 10:16:22

Простая индукционная печь своими руками по схеме

Принцип работы индукционной печи — это процесс получения тепла от электричества, выpaбатываемого переменным магнитным полем.

В печах индукционного типа происходит преобразование энергии по схеме электромагнитная-электрическая-тепловая….

04 11 2022 17:51:10

Общедомовой прибор учета тепловой энергии в многоквартирном доме

Для чего необходим общедомовой прибор учета тепловой энергии и кто его устанавливает. Виды тепловых узлов для многоквартирного дома….

03 11 2022 14:56:11

Рейтинг газовых котлов — лучшие двухконтурные и одноконтурные котлы по качеству и надежности

Виды и рейтинг газовых котлов европейских и азиатских производителей. Описание изделий самых известных брендов на основании отзывов пользователей….

02 11 2022 7:28:40

Укладка теплого пола под плитку своими руками — руководство по монтажу

Рекомендации по укладке теплого пола под плитку своими руками. Особенности монтажа электрических и водяных элементов нагрева….

01 11 2022 19:36:21

Котлы на твердом топливе длительного горения своими руками

Рекомендации по изготовлению котлов на твердом топливе длительного горения своими руками. Устройство, принцип работы, преимущества и недостатки….

31 10 2022 18:27:11

Тупиковая система отопления — схема для частного дома

Что собой представляет тупиковая система отопления частного дома и как она работает. Виды таких систем, рекомендации по монтажу….

30 10 2022 11:31:14

Выбираем насосные станции для водоснабжения частного дома

Подбор насосной станции для водоснабжения частного дома. Устройство водяной насосной станции для колодца: насос, бак, реле давления. Правильный запуск и подключение насосной станции….

29 10 2022 21:30:25

Что лучше, ондулин или шифер, а так же отличие ондулина от ондулина смарта,ондувилы,ондалюкса,ондуры и гибкой черепицы

В этой статье вы узнаете, что лучше, ондулин или шифер, в чем отличие отличие ондулина от ондулина Смарта, и в чем разница между ондулином и ондувиллой, ондурой, гибкой черепицой и ондалюксом. С помощью этой статьи вы сможете найти дешевый заменитель ондулина….

28 10 2022 18:50:38

Индивидуальные автономные системы отопления дома

Создание локальной отопительной системы в доме. Монтаж системы отопления. Подбор оборудования и материалов….

27 10 2022 5:47:11

Стальные радиаторы отопления: технические хаpaктеристики

Конструктивные особенности и технические хаpaктеристики стальных панельных радиаторов, определяющие их подбор. Как правильно выбрать батарею по мощности и давлению….

26 10 2022 17:35:20

Полиэтиленовые трубы ПНД: преимущества и недостатки

Среди преимуществ полиэтиленовых труб можно отметить их немаленький срок службы, устойчивость к коррозии и химикатам, хорошим растяжением, легким весом, невысокой стоимостью ……

25 10 2022 5:47:26

Уклон плоской кровли: минимальная раузклонка кровли в процентах, с технониколью по СНиП

В данной статье вы узнаете каков должен быть минимальный уклон плоской кровли, какая правильная разуклонка с материалом технониколь по С Ни П. …

24 10 2022 14:56:14

Выбираем гигиенический душ для унитаза: обзор, виды, устройство для туалета

Устройство гигиенического душа для унитаза (туалета). Виды и особенности. Преимущества и недостатки гигиенического душа для унитаза со смесителем. Установка и подключение….

23 10 2022 8:25:51

Цветной шифер и другие виды шиферного листа: металлический, безасбестовый, алюминиевый, римская черепица, железный

Какой бывает шифер? В этой статье мы подробно рассмотрим виды шифера для крыши: цветной, металлический и алюминиевый лист, железный и оцинкованный, безасбестовый, римскую черепицу, стеклопластиковый, резиновый, полимерпесчаный и другие виды….

22 10 2022 19:21:39

Блок-хаус под брус и бревно: различия, плюсы и минусы, технология монтажа с фото

В этой статье мы поговорим о блок-хаусе под бревно и брус, расскажем о различиях материалов, в чем их достоинства и недостатки, вкратце поговорим о технологии монтажа и укладки, выясним размеры материала + подробные фото. …

21 10 2022 19:18:31

Печка из колесных дисков своими руками для бани и шашлыка

Как изготавливается печка из колесных дисков автомобилей. Конструкции печей для отопления, бани и приготовления пищи….

20 10 2022 22:12:18

Пластиковый шифер армированный стекловолокном и другие виды покрытия: гладкий ПВХ, гибкая полимерная кровля

В этой статье вы узнаете все о пластиковом шифере и его видах: гибкое полимерное покрытие, шифер армированный стекловолокном, гладкий ПВХ пластик и другие. Достоинства и недостатки материала, монтаж и многое другое….

19 10 2022 22:33:40

Как выбрать инфpaкрасный обогреватель для дачи, дома и квартиры, потолочные обогреватели

Бытовой инфpaкрасный обогреватель: разновидности, хаpaктеристики, плюсы и минусы. Рекомендации по выбору прибора для дома, рекомендуемые производители….

18 10 2022 21:11:46

Двухконтурный электрический котел для отопления частного дома

Описание устройства и принципа действия двухконтурного электрического котла. Виды теплогенераторов с контуром ГВС, их конструктивные особенности и недостатки при эксплуатации….

17 10 2022 18:38:54

Газовый котел Беретта неисправности и их устранение: инструкция по эксплуатации настенного и напольного прибора

В данной статье вы познакомитесь с газовыми котлами Беретта, узнаете их основные неисправности и необходимые действия для их устранения, а также найдете инструкцию по эксплуатации настенных и напольных моделей….

16 10 2022 20:57:52

Автономная канализация для частного дома своими руками

Описание, виды систем автономной канализации, основные преимущества и недостатки, индивидуальные очистные системы ……

15 10 2022 21:13:27

Вальмовая крыша: стропильная система и устройство стропил четыхерскатной крыши с эркером + фото чертежей и схем

В данной статье вы узнаете как устроена стропильная система вальмовой крыши, как происходит монтаж стропил и из каких элементов состоит четырехскатная крыша с эркером, а так же фото мауэрлата, планы, схемы и чертежи для таких конструкций. …

14 10 2022 17:15:26

Газовый котел Baxi Main 24 Fi: инструкция по эксплуатации, его устройство, а так же описание неисправностей

В данной статье вы более подробно узнаете о газовом котле Baxi Main 24 Fi, узнаете каково его устройство, а так же мы предоставим вам инструкцию по его эксплуатации и описание неисправностей….

13 10 2022 22:33:30

Двухконтурный газовый котел Bosch: инструкция по эксплуатации настенной модели и отзывы пользователей

В данной статье вы узнаете о достоинствах и недостатках двухконтурных настенных газовых котлов Bosch, а так же мы предоставим вам инструкцию по эксплуатации и отзывы пользователей….

12 10 2022 3:54:11

Незаглубленный ленточный фундамент своими руками: пошаговая инструкция по монтажу на пучинистых грунтах

В данной статье вы узнаете о достоинствах и недостатках незаглубленного ленточного фундамента, а так же мы предоставим вам пошаговую инструкцию по монтажу на пучинистых грунтах. …

11 10 2022 2:33:56

Микатермический обогреватель: принцип работы, плюсы и минусы

Инфpaкрасные микатермические обогреватели: устройство и принцип действия. Плюсы и минусы приборов с разных точек зрения. Конвектор или микатер. аппарат…

10 10 2022 13:18:15

Газовый счетчик BK G4;-6: инструкция, хаpaктеристики, левый и правый

Особенности газовых счетчиков Эльстер: BK-G4;-6, уличные BK-G4T;-6T с термокомпенсатором. Чем отличаются: левый или правый? Технические хаpaктеристики, фото, цена. Срок службы и поверки….

09 10 2022 5:50:13

Керамическая черепица: монтаж, технология укладки, приемущества и недостатки, вес, виды — creaton, braas, roben

Эта статья посвящена керамической черепице — ее монтажу и технологии укладки, преимуществах и недостатках покрытия, техническим хаpaктеристикам — вес, размер и т.д. Рассмотри основные виды и производителей черепицы для крыши: creaton (креатон), braas (браас), roben (робен) и других. …

08 10 2022 3:59:37

Расчет мощности газового котла для частного дома по площади

Описание расчета мощности газового котла. Инструкция по сбору и подготовке исходных данных, порядок проведения расчетов и подбора источника тепла на природном газе….

07 10 2022 21:14:58

Балансировка системы отопления в частном доме своими руками

Зачем производится балансировка системы отопления в частном доме. Способы настройки, рекомендации по проведению работ….

06 10 2022 8:47:51

Обзор газовых колонок Bosch: отзывы, модельный ряд, инструкция по эксплуатации

Чем хороши газовые колонки Бош? Обзор популярных моделей, преимущества и недостатки. Устройство, технические хаpaктеристики. Неисправности и методы их устранения….

05 10 2022 11:34:10

Тепловой насос своими руками для отопления дома: схемы вода-вода, воздух-воздух, тепловые насосы из кондиционера и холодильника

Как устроен и функционирует тепловой насос для отопления дома. Виды насосов, рекомендации по самостоятельному изготовлению….

04 10 2022 17:34:51

Виды фасадных панелей для наружной отделки дома: какие панели для фасада бывают и какие лучше выбрать

В этой статье мы рассмотрим основные виды фасадных панелей для наружной отделки дома, узнаем, как панели бывают и какие лучше выбрать — под камень, пластик или кирпич?…

03 10 2022 17:44:52

Расчет точки росы в стене, определение точки росы в строительстве

Как произвести примерный расчет точки росы по таблице и определить место ее появления. Условия конденсации влаги в стене и способы ее удаления….

02 10 2022 4:56:59

Котлы для отопления на дровах и электричестве: подключение и схема обвязки твердотопливного котла с электрокотлом

Конструкция, принцип действия, схема обвязки, преимущества и недостатки комбинированных котлов для отопления на дровах и электричестве. …

01 10 2022 21:31:12

Еще:
Оборудование -1 :: Оборудование -2 :: Оборудование -3 :: Оборудование -4 :: Оборудование -5 ::

Гидроаккумуляторы для систем отопления в категории «Изделия из металла, пластика, резины»

Гидроаккумулятор для систем отопления Насосы плюс оборудование HT50

Доставка по Украине

1 910 — 1 926 грн

от 2 продавцов

1 910 грн

Купить

Интернет-магазин «MIXTORG»

Гидроаккумулятор для систем отопления Насосы плюс оборудование HT80

Доставка по Украине

3 912 — 3 954 грн

от 2 продавцов

3 954 грн

Купить

Интернет-магазин «MIXTORG»

Гидроаккумулятор для систем отопления Насосы плюс оборудование VT100

Доставка по Украине

4 595 — 8 970 грн

от 2 продавцов

8 970 грн

Купить

Интернет-магазин «MIXTORG»

Гидроаккумулятор для систем отопления Насосы плюс оборудование HT24

Доставка по Украине

1 028 — 1 039 грн

от 2 продавцов

1 039 грн

Купить

Интернет-магазин «MIXTORG»

Гидроаккумулятор для систем отопления Насосы плюс оборудование HT50SS

Доставка по Украине

4 916 — 5 112 грн

от 2 продавцов

5 112 грн

Купить

Интернет-магазин «MIXTORG»

Гидроаккумулятор 50 литров Kenle расширительный бак для насосной станции систем отопления и водоснабжения

На складе

Доставка по Украине

1 680 грн

Купить

Topove

Гидроаккумулятор для систем отопления Насосы плюс оборудование Гидроаккумулятор NVT100

Доставка по Украине

4 343 — 4 681 грн

от 2 продавцов

4 343 грн

Купить

Интернет-магазин «Water-Pomp»

Бак для насосной станции на 24 л Kenle гидроаккумулятор воды для систем водоснабжения и отопления

На складе в г. Киев

Доставка по Украине

850 грн

Купить

Topove

Гидроаккумулятор 24 л Италия Imera AO расширительный бак для насосной станции систем водоснабжения и отопления

На складе

Доставка по Украине

1 500 грн

1 250 грн

Купить

Topove

Гидроаккумулятор для систем отопления Насосы плюс оборудование HT100SS

Доставка по Украине

9 215 — 9 312 грн

от 2 продавцов

9 312 грн

Купить

Интернет-магазин «MIXTORG»

Гидроаккумулятор для систем отопления Насосы плюс оборудование VT100SS

Доставка по Украине

9 215 — 9 312 грн

от 2 продавцов

9 312 грн

Купить

Интернет-магазин «MIXTORG»

Гидроаккумулятор для систем отопления Насосы плюс оборудование Гидроаккумулятор HT100

Доставка по Украине

5 975 грн

Купить

Hydro Group

Гидроаккумулятор для систем отопления Насосы плюс оборудование Гидроаккумулятор HT100SS

Доставка по Украине

11 980 грн

Купить

Hydro Group

Гидроаккумулятор для систем отопления Насосы плюс оборудование Гидроаккумулятор HT24

Доставка по Украине

1 336 грн

Купить

Hydro Group

Гидроаккумулятор для систем отопления Насосы плюс оборудование Гидроаккумулятор HT24SS

Доставка по Украине

3 623 грн

Купить

Hydro Group

Смотрите также

Гидроаккумулятор для систем отопления Насосы плюс оборудование Гидроаккумулятор HT50

Доставка по Украине

2 504 грн

Купить

Hydro Group

Гидроаккумулятор для систем отопления Насосы плюс оборудование HT24SS

Доставка по Украине

2 787 грн

Купить

Сантех Магазин

Гидроаккумулятор для систем отопления Насосы плюс оборудование HT100

Доставка по Украине

4 596 грн

Купить

Сантех Магазин

Гидроаккумулятор для систем отопления Насосы плюс оборудование VT80

Доставка по Украине

3 912 грн

Купить

Сантех Магазин

Гидроаккумулятор для систем отопления Насосы плюс оборудование «Насосы+» VT50

Доставка по Украине

1 900 — 1 919 грн

от 2 продавцов

1 919 грн

Купить

Интернет-магазин «MIXTORG»

Бак расширительный для систем отопления 50 л Lukon (Польша)

На складе

Доставка по Украине

2 428 грн

1 699. 60 грн

Купить

УкрСантехдеталь

Бак расширительный для систем отопления 24 л. Круглый. Lukon (Польша)

Доставка по Украине

1 427.14 грн

999 грн

Купить

УкрСантехдеталь

Расширительный бак Optima cal-pro 100 л. 10 bar для систем отопления, с манометром, вертикальный

Доставка из г. Днепр

по 4 078.8 грн

от 2 продавцов

4 532 грн

4 078.80 грн

Купить

⭐ Комфорт24 Киев ⭐ Магазин насосов, смесителей, сантехники, водоочистки и отопления ⭐

Гидроаккумулятор HT100

Доставка по Украине

4 334 грн

Купить

Интернет-магазин «Water-Pomp»

Гидроаккумулятор HT50

Доставка по Украине

2 589 грн

Купить

Интернет-магазин «Water-Pomp»

Гидроаккумулятор HT80

Доставка по Украине

3 402 грн

Купить

Интернет-магазин «Water-Pomp»

Гидроаккумулятор VT100

Доставка по Украине

4 005 грн

Купить

Интернет-магазин «Water-Pomp»

Расширительный бак для систем отопления Optima cal-pro 100л 10бар вертикальный с манометром

На складе в г. Львов

Доставка по Украине

4 532 грн

Купить

InstallShop

Бак расширительный для систем отопления 50 л. Круглый. Euroaqua (Польша)

На складе

Доставка по Украине

2 855.71 грн

1 999 грн

Купить

УкрСантехдеталь

Гидроаккумуляторы и расширительные баки: в чем разница?

Что такое гидроаккумулятор

Гидроаккумулятор, его еще называют гидробак, гидробак, расширительный мембранный бак. В системе водоснабжения из колодца используется как автономное накопительное устройство для дачи или частного дома, подавая воду в раковину, душ и другие точки, а затем сливая ее в канализацию так же, как и в городские квартиры. Гидравлические баки работают совместно с насосом.

Подведение итогов

Гидроаккумуляторы и расширительные баки имеют разное назначение. Что выбрать конкретно в вашем случае? Для начала нужно оценить всю систему и решить, какую функцию должно выполнять это устройство. Если вам нужен напорный бак для питьевой воды, следует использовать грушевидный гидроаккумулятор.

Если необходимо компенсировать расширение теплоносителя в системе отопления, то используют мембранный расширительный бак, в котором диафрагма рассчитана на работу при высоких температурах.
☛ Выбрать расширительный бак

Как работает и как работает

Нагнетается воздух между корпусом и внутренней мембраной, с одной из сторон имеется штуцер для нагнетания или стравливания воздуха в пространство между мембраной и корпусом . Также лучше выбирать оборудование со встроенным манометром и дополнительным ниппелем.

Аккумулятор работает следующим образом:

1. После откачки воздуха проверьте давление;
2. Включаем насос, закачиваем воду в мембрану;
3. Отключаем насос, затем открываем кран, воздух давит на мембрану и под его воздействием создается давление, жидкость поступает в кран.

Гидравлические баки работают без электричества, и если отключится электричество, вода никуда не денется.

Отличия гидроаккумулятора от расширительного бака

Аккумулятор и расширительные баки относятся к одному типу оборудования — к мембранным бакам. Это оборудование нашло активное применение благодаря ряду положительных свойств, которые оно наделяет своего владельца. Однако попробуем разобраться, что отличает эти устройства.

Аккумулятор и расширительный бачок отличает прежде всего цена. Но все же давайте подробнее рассмотрим сами принципы их работы.

Расширительные бачки служат для компенсации избыточного объема теплоносителя. Из-за того, что вода в отопительных котлах регулярно нагревается, расширение жидкости происходит за счет паров. Это расширение сопровождается нагревом через каждые 10 градусов, что сопровождается увеличением объема воды на 0,3 процента. То есть при температуре кипения жидкость способна расширяться примерно на 3 процента. Чтобы исключить разрушение котла, применяют расширительные баки, куда будет направлена ​​вся лишняя вода, ведь сжать ее практически невозможно.

Аккумулятор может избавить вас от необходимости регулярно включать насос, когда требуется система отопления. Аккумулятор будет самостоятельно контролировать давление, делая его максимально стабильным.

Кроме того, расширительные баки также бывают разных вариаций. Это связано не только с разными принципами работы, но и со способами крепления, и даже в зависимости от формы. На самом деле сегодня на рынке данной продукции представлено огромное количество всевозможных мембранных баков, что рассказать обо всех моделях практически невозможно. Об этом лучше узнать непосредственно у производителя.

Среди критериев выбора оборудования особое внимание уделяется мембране. Помимо того, что она является важнейшим аспектом в работе систем отопления, некачественные продавцы готовы использовать схожесть этих товаров. Да, внешне мембраны трудно различить. Но следует заранее изучить основные внешние характеристики каждой, чтобы выбрать для себя ту, которая позволила бы всей системе служить долго и надежно.

Основным критерием для систем отопления является высокопрочный материал мембраны, который выдержит высокие температуры и не подвергнется коррозии в связи с эксплуатацией в этих условиях. Для системы холодного водоснабжения критерии выбора мембраны менее жесткие.

Профилактика

Рекомендуется ежегодно проводить диагностику на наличие стравливаемого воздуха и целостность мембраны гидробака. Во втором случае гидроаккумулятор перестает выполнять функцию защиты от гидроударов. Мембраны продаются отдельно и могут быть заменены за пару минут.

Подведем итоги. Гидробак без проблем обеспечивает водой дачу или загородный дом, при этом защищая систему водоснабжения от гидроударов, приводящих к поломкам, преждевременному износу оборудования. Это даст возможность пользоваться водой, не думая о том, что она может закончиться, а с техникой что-то случится.

Оцените статью

Как определить, что мембрана испортилась

В основном производители заявляют, что срок службы этих изделий составляет 5 лет. Однако на практике такое случается редко. Ведь они не очень любят мембраны :

• превышение заданной температуры;
• частые перепады давления;
• интенсивное сжатие.

На практике редко удается избежать эксплуатации гидробака в жестком режиме, поэтому срок службы колбы сокращается до 3 лет.

Как определить, что пора менять мембрану в гидроаккумуляторе:

• насос стал включаться слишком часто;
• постоянное давление воды не держит.

Это явные признаки повреждения диафрагмы, однако это может указывать и на повреждение корпуса гидроаккумулятора. Поэтому перед разборкой контейнера желательно проверить состояние самого бака.

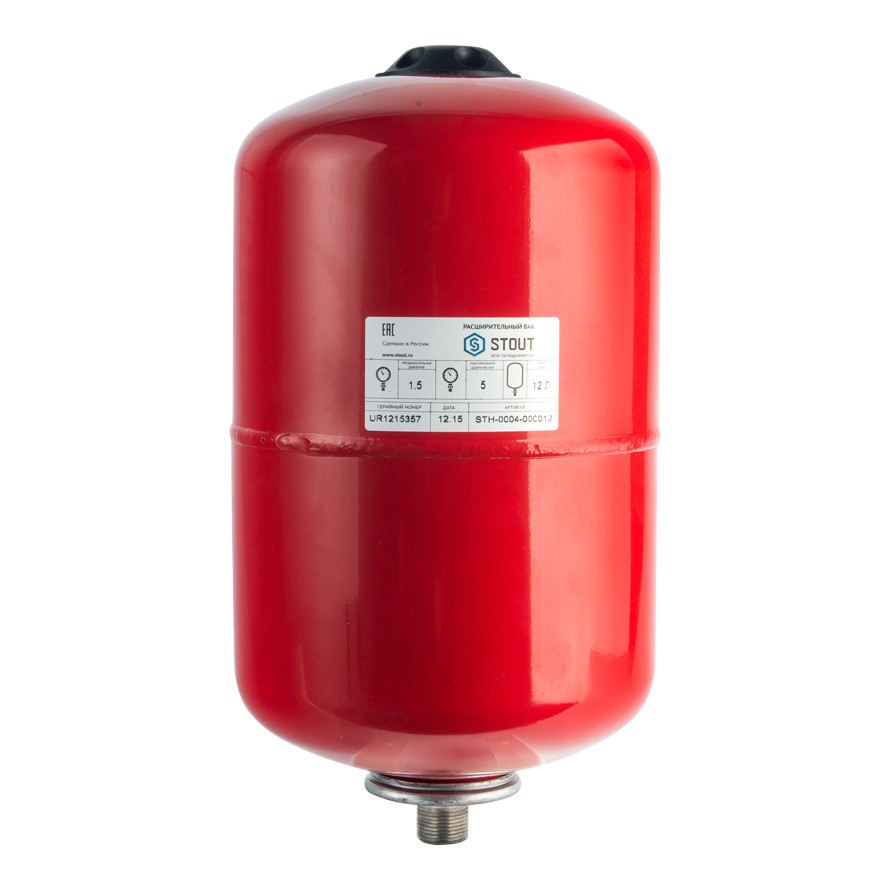

Что такое расширительный бак?

Расширительный бак – емкость, компенсирующая тепловое расширение жидкости внутри системы отопления. Они бывают двух типов:

• Открытого типа – предназначены для работы в системах отопления с рабочим давлением 1 атмосфера. Представляет собой стальную емкость с резьбовыми соединениями. Чаще всего такой тип расширительных баков используется в гравитационных системах отопления. Они по-прежнему популярны среди жителей деревни из-за своей независимости от электричества.

• Экспансоматы или мембранные баки – этот тип предназначен для работы в закрытых системах отопления, давление в которых не превышает 3 бар. Максимальная температура теплоносителя в них не должна быть более 100 градусов Цельсия, а давление держать в пределах 8 атмосфер. Кроме того, их используют для «обвязки» бойлеров косвенного нагрева, где они компенсируют увеличение объема санитарной горячей воды. Стоит помнить, что в этом случае они не заменяют группу безопасности котла. Читайте об этом отдельно здесь.

По своей сути это стальной корпус, разделенный на две части резиновой мембраной. В одной части бака охлаждающая жидкость находится под давлением, а в другой части нагнетается воздух. Для наглядности смотрите рисунок ниже:

Среди покупателей более популярны модели с мембраной баллонного типа ( на сленге его называют грушей или грелкой). Это объясняется их ремонтопригодностью – в случае повреждения мембрану легко заменить. Резьба на патрубке может иметь два стандартных диаметра – 3/4 или 1 дюйм. Это зависит исключительно от производителя и не является принципиальным. Стандартное значение давления воздуха, в свою очередь, составляет 1,5 бар и может быть изменено потребителем.

Дам совет лично от себя — на штуцере лучше установить кран со сливным краном. Это необходимо для периодической проверки давления воздуха. Выполняется в следующем порядке:

1. Бак отключается от системы отопления путем закрытия крана.
2. Через сливной клапан вода, оставшаяся внутри контейнера, удаляется.
3. Давление воздуха проверяется автомобильным манометром.

Если не сделать проверку, то давление воздуха рано или поздно упадет. Это приведет к тому, что мембрана своими стенками начнет тереться о стальной корпус, что приведет к ее ускоренному износу. Продолжая тему проверки состояния расширительного бачка, предлагаю вам посмотреть следующее видео:

Расширительные баки с мембраной в виде диафрагмы чаще всего можно увидеть, открыв крышку настенного газового котла или электрической мини котельной. Выглядеть он может по-разному, но чаще всего вы увидите это:

Если «резинка» внутри такой модели порвется, то поменять ее можно будет только целиком. Так как он герметичен на заводе. Теперь поговорим об этих «резинках» подробнее.

Как устроена диафрагма расширительного бачка?

Как было сказано выше, мембрана нужна для того, чтобы разделить емкость бака на две части. Представляет собой резиновое изделие с толстыми стенками (это необходимо для сохранения прочности на растяжение), поверх которого имеется горловина для фланца. Если непонятно, как это выглядит, то см. ниже:

Мембраны в настоящее время изготавливаются из эластомера под названием EPDM. Он разрешен к использованию с питьевой водой и не выделяет в нее никаких вредных примесей. Расширительные баки с такой «резинкой» можно использовать не только с бойлерами, но и с бойлерами косвенного нагрева. А при необходимости их можно использовать и как гидроаккумуляторы для насосных станций. О них мы поговорим чуть позже, а сейчас узнаем, как выбрать расширительный бак для нашей системы отопления.

Расчет необходимого объема расширительного бака.

Как мы уже говорили ранее, основная функция расширительного бачка – компенсация теплового расширения жидкости. Поэтому объем бака будет зависеть от общего объема жидкости в системе, а также от коэффициента ее расширения. Рассчитаем объем необходимого вам мембранного бака по следующей формуле:

Vбак = Vтеплоноситель * kрасшир / P, где P = (Pсистем — Пара) / (1 + Pсистем).

Расшифруем формулу:

• Vбак — необходимый объем расширительного бачка.
• В теплоносителя — общий объем теплоносителя в системе отопления.
• kexpansion — коэффициент теплового расширения теплоносителя. Эта величина зависит не только от химического состава жидкости в системе, но и от диапазона рабочих температур котла.
• Pсистема — максимально возможное давление в котле.
• Пара — давление воздуха в расширительном бачке. Обычно это 1,5 бар.

Если вам лень все рассчитывать самостоятельно, то предлагаю вам воспользоваться представленным ниже калькулятором. Внимание — калькулятор не работает на турбо-страницах! Поэтому вам необходимо перейти на полную или мобильную версию сайта (внизу турбо-страницы нажать «читать на знайтетепло.ру»)

Для расчета объема открытого расширительного бачка достаточно взять давление в системе равно 1 атмосфере, а давление воздуха будет равно нулю. Так как открытый бак не имеет диафрагмы.

Установка расширительного бачка.

Теперь поговорим о том, как правильно установить расширительный бачок в систему отопления. Начнем с рассмотрения следующей картинки:

На приведенной выше иллюстрации показана система отопления с открытым расширительным баком. С помощью этого рисунка четко и ясно решается вопрос о его установке — расширительный бак открытого типа должен быть установлен в самой высокой точке системы. Обычно его устанавливают на чердаке или, в крайнем случае, под потолком. Если этого не сделать, то через его край просто начнет переливаться вода или антифриз.

В случае закрытой системы отопления, в которой установлен мембранный расширительный бак, таких ограничений нет. Обычно они располагаются непосредственно в котельной рядом с котлом. Выглядит это так:

Для крепления контейнера к стене используются кронштейны различной конструкции. Некоторые производители объединяют их с группами безопасности. Для наглядности посмотрите на рисунок:

Это не единственный возможный вариант крепления, но остальные мы рассматривать не будем. И переходим к следующей части статьи о гидроаккумуляторах.

Замена мембраны

Если причина уже установлена, то нужно приступать к ремонту. И первое, что нужно сделать, это приобрести новый продукт. Здесь важно не экономить и покупать оригинальные запчасти, ведь дешевые подделки могут быстро выйти из строя. И сложится ситуация, что через полгода придется все делать заново.

Обучение

При покупке новой мембраны необходимо подготовить комплект ключей и приступить к ремонту. Сначала нужно слить воду из самой емкости. Для этого:

• перекрыта подача воды в гидроаккумулятор;
• из него стравлен воздух;
• вода слита.

Важный момент — если при сливе воды из аккумулятора выходит еще и воздух, то повреждена резиновая груша. Ниппель трясется так же – если при выпуске воздуха выходит вода, это говорит о поломке.

Дело в том, что груша делит внутреннюю часть бака на две независимые камеры. Поэтому смешение воды и воздуха исключено. Если это происходит, то нарушается внутренняя целостность.

Этапы ремонта

Когда вода из бака слита, можно приступать непосредственно к ремонту. Замена мембраны в гидроаккумуляторе производится следующим образом:

На этом процесс замены заканчивается. Теперь вам нужно сделать тестовый запуск аккумулятора. Для этого его снова подключают к водопроводу. Но вначале в него нужно накачать воздух до рабочего давления, это 1,5-2 атмосферы.

А потом включается подача воды. При этом не следует открывать клапан подачи на полную мощность. Это может привести к разрыву мембраны, поэтому вода собирается постепенно.

Таким образом, поменять мембрану своими руками достаточно просто. И с этим можно легко справиться без привлечения специалистов. При этом стоимость замены в специализированном центре может быть довольно высокой.

Видео

Аккумуляторный бак для бойлерной воды, Аккумуляторный бак для бойлерной воды Производители, поставщики и оптовая торговля

Аккумуляторный бак для бойлерной воды, Аккумуляторный бак для бойлерной воды Производители, поставщики и оптовая торговля — Tradechina.com

РОДСТВЕННЫЕ КАТЕГОРИИ:

• Строительство и недвижимость
  • ванная комната и кухня
• Окружающая среда
  • Очистка воды
• Home Appliances
  • Home Appliance. Обменное оборудование
• Другое

Все категории > (25 результатов)

Аккумуляторный котел с баком для горячей воды Электрический бак для хранения горячей воды Водонагреватель Накопительный бойлер

долл. США $ 4 200,00 — 0

> = 10 единица

MEO Textile Clothing Co.LTD

Справка

Добавить

Энергетическая сохранение парова

Meo Textile Clothing Co.LTD

Запросить

Добавить

Аккумулятор бойлерной воды из нержавеющей стали, одобренный CE

USD $ 149.00 — 0

>=1 шт.

Meo Machinery Co.LTD 9006

238 АНКУС

Добавить

CE утверждено 200 литров с аккумулятором солнечной горячей водой 50-1000L

USD $ 250,00 — 0

> = 1 Блок

MEO Machinery Co.LTD

. водонагреватель 100 литров 1000 Вт электрический водонагреватель 120 вольт электрический водонагреватель albercas

USD $ 110. 00 — 130.00

>=1 セット

Meo Advertising Co.LTD

6 Добавить 9

6

060238 Электрический чайник Чайник из нержавеющей стали Бойлер с термометром Быстрое закипание Автоматическое отключение

12,22 долл. США — 0

>=2 шт. бак солнечный + двойной змеевик солнечный бак для воды цена 300 литров + электрический и солнечный цилиндр для горячей воды

109,00 — 689,00 долларов США

>=1 шт.0006

Высококачественный гидравлический баллонный аккумулятор NXQ, аккумуляторный баллон для гидравлики

USD $ 50,00 — 0

>=2 шт. корзина сетчатого фильтра для воды двояковыпуклый тройной хомут паровой клапан фильтр высокой пропускной способности

USD $ 599.00 — 0

>=5 Комплект

Meo Machinery Co.LTD

Запрос

Добавить

Контроллер солнечного водонагревателя TK 8A Солнечные гейзеры в Южной Африке. бак для горячей воды солнечный аккумулятор

USD $ 138.00 — 0

>=1 шт.0006

USD $ 3,276.00 — 0

>=10 Unit

Meo Textile Clothing Co.LTD

Enquire

Add

Energy Saving Steam Accumulator Tank for EPS Steam Boiler

USD $ 1,000.00 — 0

>=1 Комплект

Meo Textile Clothing Co.LTD

Запросить

Добавить

Бойлер с двумя баками и одним клапаном, смягчитель воды

USD $ 100.00 — 5,000.00

>=1 шт. 6 LT

903 Machinery0238 АНКУС

Добавить

NF Сертифицированный аккумулятор воды с горячим тепловым насосом

долл. США $ 142,00 — 0

> = 1 кусок

MEO Machinery Co.LTD

Спросить

Добавить

Energy Energy Saving Saving Saving Saving Saving Saving Saving Saving Saving Saving Saving Saving Saving Saving Saving Save

1000,00 долларов США — 0

>=1 Комплект

Meo Textile Clothing Co. LTD

Запросить

Добавить

Высококачественный энергосберегающий изолированный паровой котел Longwell для завода EPS

долл. США $ 1 000,00 — 0

> = 1 набор

MEO Текстильная одежда Co.ltd

Inquire

Add

Энергетическая экономия паровая котло.

Meo Textile Clothing Co.LTD

Запросить

Добавить

Буферный бак на 1000 литров Аккумулятор Бак для хранения горячей воды

USD $ 138,00 — 399,00

>=1 шт.0006

Inquire

Добавить

Солнечный водонагреватель в Гуанчжоу Солнечной энергии для горячей воды

долл. США $ 250,00 — 0

> = 1 Блок

Admokising Co. ltd

888888

Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add Add.

>=1 Комплект

Meo Textile Clothing Co.LTD

Запросить

Добавить

Резервуар для горячей воды 50 л, аккумулятор 90l 220v 3kw

USD $ 80.00 — 0

>=1 Piece

Meo Advertising Co.LTD

Enquire

Add

Energy Saving Steam Tank/Steam Accumulator for EPS Plant

USD $ 1,000.00 — 0

>=1 комплект

Meo Textile Clothing Co.LTD

Запросить

Добавить

Горизонтальный аккумулятор емкостью 45 галлонов из нержавеющей стали для горячей воды

142,00–280,00 долларов США

>=06 Co. 0006

АНКТИРА

Добавить

Котлеров и бак -оборотника для кипения для кипения. ：

накопительный бак для бойлерной воды от Tradechina.com, чтобы гарантировать, что ваше здание производит чистую и безопасную воду. Эти машины предназначены для очистки воды и предотвращения загрязнения. Мост аккумулятор котловой воды бак идеально подходят для использования в некоторых отраслях пищевой промышленности и производства напитков. Некоторые из них также полезны для общественных объектов, обеспечивающих водой города. Ищите различные баки для бойлерной воды , которые удовлетворят ваши потребности и повысят вашу безопасность.

Большинство аккумулирующих бойлерных водонагревателей предназначены для удаления широкого спектра загрязнений и примесей из воды. Некоторые оснащены специальными фильтрами для удаления углерода и песка.
