» Котлы отопленияПеред каждым хозяином коттеджа поднимается вопрос: что сделать, чтобы модернизировать систему квартиры. Абсолютно в каждом регионе Российской Федерации необходимо зимой отапливать квартиру. Каждому россиянину известно, что топливо для отопления постоянно дорожает. Невозможно вообразить существование жителя в нашей стране без обогревающего комплекса коттеджа. На www портале собрано множество систем обогрева коттеджа, использующих абсолютно уникальные принципы получения тепловой энергии. Перечисленные схемы отопления рекомендуется реализовывать комбинационно или самостоятельно.
Твердотопливный котел для обогрева помещения может изготавливаться из металлических листов или труб, иметь теплообменники разной формы (см. фото). Те и другие варианты можно достаточно легко соорудить своими руками.
Для этого достаточно запастись болгаркой, но при этом желательно уметь ей пользоваться, а также иметь хоть элементарные навыки по кирпичной кладке.
Швы во время сварочных работ обязательно должны быть герметичными, так как по трубам будет циркулировать вода под высоким давлением, поэтому если нет уверенности в собственных силах, работы лучше всего доверить профессионалам.
Как уже упоминалось, существует несколько видов твердотопливных котлов, которые имеют разную конструкцию и оснащаются различными теплообменниками. Каждый из них имеет свои «плюсы» и «минусы» перед остальными. В статье будет рассмотрено два основных их вида – горизонтальный и вертикальный (см. чертежи), а также рассмотрено как их можно сделать своими руками. Топить такие котлы можно будет как небольшими дровишками, так и достаточно большими поленьями, длиной до 65 сантиметров.
Установить твердотопливный котел лучше всего на даче и в доме в селе, потому как в нем можно предусмотреть варочную поверхность и место, где можно было бы готовить корм для животных. Конечно, конструкцию можно возводить и без них. Стоит отметить, что кирпич для сооружения котла используется не случайно, ведь именно он способен после окончания топлива еще некоторое время отдавать тепло и нагревать помещение.
Создание горизонтального котла
Горизонтальный твердотопливный котел лучше всего соорудить из металлических труб по схеме. Он являет собой соединение прямоугольных и круглых элементов сечением 4х6 сантиметров и диаметром 4 или 5 сантиметров с толщиной стенок 4 миллиметра соответственно, предварительно отрезанных на необходимую длину. Прямоугольные трубы при этом используются для облегчения стыка элементов. Такой теплообменник устанавливается в заранее подготовленный каркас из кирпича. Причем последний обязательно должен быть огнеупорным.
Сооружение вертикального котла
Вертикальный котел, как видно из названия, размещается вертикально. Его рекомендуется делать в том случае, если конструкция предназначается исключительно для обогрева помещения.
В крайнем случае, на нем можно установить только небольшую варочную поверхность. Так, в первом варианте дымовую трубу нежно будет сделать посредине или сбоку, а втором – только сбоку, так как ее место займет варочная поверхность (см.
чертежи). Теплообменник такого твердотопливного котла лучше всего соорудить из листов стали, толщиной примерно 4 миллиметра. Стоит отметить, что чем толще будут листы, тем дольше конструкция будет нагреваться и остывать.
Чтобы сделать работу вертикального твердотопливного котла более эффективной «обратку» лучше всего установить в передней части конструкции, например, как это показано на чертежах. Для этого к боковым стойкам, которые можно соорудить из металлических труб, необходимо приварить трубу квадратного сечения 5х5 сантиметров. Причем размещаться она должна на уровне колосниковой решетки, как это показано на схеме.
Монтаж теплообменника, топливника и дымовой трубы
Теплообменник что вертикального, что горизонтального котла должен размещаться на заранее подготовленном прочном основании из бетона, на котором сверху из кирпича выложена поддувальная камера и установлена колосниковая решетка (см. видео).
После того, как теплообменник прочно установлен вкруг него своими руками делается кладка в полкирпича и монтируются нижняя и верхняя дверцы.
Первая предназначена для удаления отходов, а вторая – для загрузки дров (см. фото).
Дымовая труба созданной конструкции должна иметь высоту более 5 метров, начиная от колосниковой решетки (см. схему). Труба при этом может идти как с самого котла, так и сооружаться на отдельном основании рядом с ним. Стоит отметить, что строительство этого элемента должно осуществляться одновременно со строительством остальной конструкции. В ином случае после завершения всех строительных работ можно просто установить керамическую, металлическую или асбоцементную дымовую трубу.
Мы предоставили наиболее важную информацию, а что с ней делать — решать вам!
Источник: http://stroimdelaem.ru/tverdotoplivnyj-kotel-otopleniya/
Содержание
Чертежи, советы и рекомендации… ↑
Пиролизный газогенераторный котел
Всё это богатство начинают искать, когда встают перед лицом животрепещущей задачи инженерно-технического свойства. Таковой является и задача изготовления своими руками системы отопления в собственном доме.
Можно ли самостоятельно изготовить полноценный эффективный отопительный котел? — спрашивают наши читатели. Конечно, можно. Никто не осмелится утверждать, что это просто. Но это возможно.
И в этом убеждают весьма основательные и вполне квалифицированные советы и видеоматериалы тех наших «самодельщиков», кто решил поделиться своими наработками с другими. Наработки эти у всех разные и, соответственно, заслуживают разного внимания — у кого-то действительно ценные советы по постройке отопительного котла, а кто-то находится в «первом приближении» к решению задачи.
Шахтный твердотопливный котел своими руками ↑
Когда перед нами со всей очевидностью встал вопрос о том, как и чем топить наш загородный дом, ответ появился скоро. Стало очевидно, что наиболее оптимальным будет изготовить твердотопливный шахтный котел длительного горения собственными силами. О том, как это удалось, смотрите видео.
Источник: http://teplolivam.ru/otoplenie/kotly/otopitelnyj-kotel-svoimi-rukami.
html
Различные варианты отопления загородного дома имеют своих сторонников и противников. В настоящее время наблюдается постоянный и устойчивый рост стоимости основных видов топлива, что подталкивает потребителей обращаться к наименее дешевым вариантам. Наиболее оптимальным, доступным для рядового жителя нашей страны является использование дров в качестве топлива. При этом, в отличие от газа и электричества, не требующих постоянного внимания, печи и котлы на твердом топливе необходимо периодически загружать новыми порциями, что значительно снижает их удобство в эксплуатации. Одним из способов оптимизации применения дровяных колов является оснащение их печами длительного горения. Раскроем технологию самостоятельного изготовления котла длительного горения на страницах этой статьи.
Следует отметить, что при нормальном горении дров периодичность загрузки новых порций топлива составляет в среднем 2-3 часа. Для увеличения этого времени до 20-30 часов при тех же объемах загрузки необходимо получить не горение топлива в котле, а его активное тление путем ограничения количества поступающего в зону горения воздуха.
Делаем котел своими руками
Предлагаемый вариант котла длительного горения изготавливается из куска толстостенной стальной трубы диаметром 300 миллиметров и длиной около 850. в верхней части вварен отводок из трубы диаметром 100 миллиметров. Длина его не превышает 40 сантиметров.
Весь секрет показанной конструкции котла в использовании своеобразного ограничителя зоны горения топлива, который уплотняет дрова и не позволяет избыточному количеству кислорода участвовать в реакции.
Приспособление представляет собой отрезок трубы диаметром 60 миллиметров, длина которого чуть больше общей длины печи и равна 900 миллиметров. К нижнему торцу ограничителя приваривается стальной диск диаметром 270 миллиметров с крыльчаткой из шести дугообразных лопастей. Внутренний диаметр трубы ограничен двадцатью миллиметрами с целью ограничения количества воздуха, поступающего в зону горения.
Верхняя часть нашей печи длительного горения закрывается съемной круглой крышкой, в которой выполнено центральное отверстие, диаметр которого чуть больше наружного диаметра штока ограничителя, что позволяет ему свободно перемещаться внутри топливного прибора.
В нижней части корпуса печи необходимо изготовить небольшое прямоугольное отверстие, оснащенное открывающейся дверцей. Оно используется для периодического удаления продуктов сгорания топлива. Необходимо отметить, что в связи с невысокой скоростью горения, дрова сгорают более полно, что ведет к значительному снижению образования золы в камере сгорания котла, а так же копоти в самой печи и дымоходе.
Тепло, образующееся при сгорании топлива может направляться для обогрева жидкого теплоносителя, которым заполнена система отопления дома. Возможны несколько вариантов передачи тепла от тлеющего топлива. Первый, более простой в реализации — создание водяной рубашки вокруг всей зоны горения. Данную конструкцию можно сравнить с термосом, внутри которого находится топливо, а между внутренней и наружной стенками циркулирует теплоноситель.
Второй же вариант подразумевает подвод жидкости непосредственно внутрь поршня, прижимающего дрова в процессе работы печи. Данная конструкция технически достаточно сложна в реализации и эксплуатации.
На рисунке ниже изображен теплообменник банной печи, которая не имеет подвижных конструктивных элементов. Поэтому вполне приемлемо располагать его непосредственно в зоне горения дров.
К баку присоединяются трубопроводы, по которым подается и отводится вода.
Принципиально схема работы самодельного котла длительного горения выглядит следующим образом.
Заложенная через загрузочное отверстие большого диаметра, расположенное выше середины корпуса печи партия дров поджигается в верхней своей части. Непосредственно над топливом располагается ограничитель, опирающийся на дрова коническим хвостовиком. Величина этой части играет главную роль в регулировании объема зоны непосредственного горения. Раздвижная телескопическая труба, в описанном нами изделии заменена на единый шток увеличенной длины. По мере горения дров к котле и опускания дров ограничитель подачи воздуха постепенно опускается в нижнюю часть печи. Он же, в зависимости от величины опускания штока, может играть роль сигнализатора дозагрузки очередной партии топлива.
В качестве последнего могут быть использованы не только дрова, но и уголь, брикетированный торф, а также приобретающие все большую популярность в последнее время пеллеты.
Для более полной информации по изготовлению своими руками элементов описанного вида твердотопливных котлов предлагаем вниманию домашних мастеров чертеж деталей печи длительного горения.
Для увеличения нажмите на картинку
На нем более подробно указаны основные габаритные и посадочные размеры не только корпуса котла, но и других деталей. Для облегчения представления о форме и расположении некоторых элементов конструкции в чертеж включены несколько разрезов и сечений.
Описанная нами самодельная конструкция твердотоплевного котла длительного горения может найти широкое применение не только у владельцев частных домов, но и у цветоводов и овощеводов. Ее использование может позволить получить практически круглый год высокие урожаи цветов и овощей в отапливаемых теплицах. При этом в отличие от парников, отапливаемых электроэнергией или газом, себестоимость продуктов, выращенных с использованием твердотопливных котлов будет значительно снижена.
В случае установки теплиц в непосредственной близости от жилого дома возможно подключение ее к общедомовой системе отопления.
Теперь посмотрим процесс закладки дров и розжига такой печки.
Комментируйте, задавайте вопросы, подписывайтесь на новые статьи — нам интересно ваше мнение 🙂
Источник: http://nashakrepost.ru/masterim-svoimi-rukami/kotel-dlitelnogo-goreniya.html
Смотрите также:
- Котлы отопления твердотопливные
- Котлы отопления универсальные

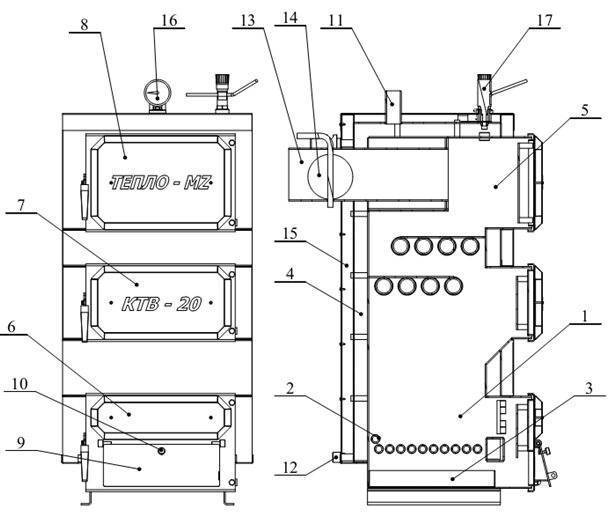

Схема котла отопления дома, схема котла отопления частного дома
Бренды
Схема- Схема радиаторов
- Схема теплых полов
- Схема котельной
- Схема отопления двухэтажного дома
- Схема котла отопления
- Схема отопления с электрическим котлом
- Схема отопления с настенным газовым одноконтурным котлом
- Схема отопления с настенным газовым двухконтурным котлом
- Схема отопления с напольным газовым двухконтурным котлом
- Схемы отопления с напольным газовым одноконтурным котлом
- Схемы отопления с солнечным коллектором
- Схемы отопления с тепловым насосом
- Схемы отопления с буферной емкостью
- Схема отопления однотрубная
- Схема отопления двухтрубная
- Схема отопления дома с насосом
- Схема отопления дома без насоса
- Схема отопления ленинградка
- Схема отопления тихельмана
- Схема отопления тупиковая
- Схема отопления лучевая
-
Схема отопления дома 100 кв.
м.
- Схема отопления дома 150 кв. м.
- Схема отопления дома 200 кв. м.
- Схема отопления дома 250 кв. м.
- Схема отопления дома 300 ка. м.
- Схема отопления дома 350 кв. м.
-
Схема отопления дома 400 кв. м.
- Схема отопления с бойлером косвенного нагрева
- Схема отопления с электрическим водонагревателем
- Схема отопления первично вторичных колец
м.
м.
Схема котла отопления
Котлы – Наглядная энциклопедия химического машиностроительного оборудования
Котлы и жидкостные нагреватели вырабатывают тепло для использования в других операциях.
Эти два типа оборудования отличаются текучей средой, используемой для передачи этого тепла. В оглавлении ниже приведены ссылки на различные типы котлов. Каждый тип оборудования обычно имеет разделы с общей информацией, сведениями о конструкции оборудования, примерами использования и преимуществами/недостатками.
(Авторское право Cici Boiler Rooms, Inc., Эвансвилл, Индиана) Содержание
- Паровые котлы
- Котлы-утилизаторы
- Тепловые жидкостные нагреватели
- Благодарности
- Ссылки
- Разработчики
Паровые котлы
Паровые котлы нагревают воду для производства пара, который затем используется для производства энергии или тепла для других процессов.
Паровой котел(Авторское право Cici Boiler Rooms, Inc., Evansville, IN)
Общая информация
Котлы используются для выработки пара, который затем обеспечивает тепло или электроэнергию. В котле вода превращается в пар.
Этот пар проходит через нагревательный аппарат, которым может быть любое оборудование, для работы которого требуется пар. Охлажденный пар затем конденсируется в воду и возвращается в котел, чтобы снова запустить цикл.
Конструкция оборудования
Все паровые котлы имеют четыре независимые системы. Система питательной воды подает воду в котел, топливная система транспортирует топливо, система тяги регулирует поток воздуха для сжигания топлива, а паровая система собирает и регулирует производимый пар. Наиболее распространенными видами топлива являются уголь, природный газ и нефть.
Существует три основных типа паровых котлов: жаротрубные, водотрубные и чугунные.
На приведенной ниже схеме показаны компоненты жаротрубного котла. В жаротрубных котлах дымовые газы проходят внутри труб для нагрева окружающей воды.
Схема дымотрубного котла(Авторское право Cici Boiler Rooms, Inc., Evansville, IN
com/embed/oewKhy54AVU?version=3&rel=1&showsearch=0&showinfo=1&iv_load_policy=1&fs=1&hl=en-US&autohide=2&wmode=transparent» allowfullscreen=»true» sandbox=»allow-scripts allow-same-origin allow-popups allow-presentation»> Жаротрубный котелВ водотрубных котлах вода проходит внутри труб, а тепло выходит наружу, как показано на видео выше. Чугун
Водотрубный котелПримеры использования
Большинство жаротрубных котлов являются переносными и используются на нефтяных месторождениях, лесопильных заводах и в на строительных площадках для выработки тепла или электроэнергии. Водотрубные и чугунные котлы могут работать на твердом топливе или на стандартном жидком и газообразном топливе.
Водотрубный котел ниже работает на газовом топливе и является частью когенерационной установки, где из топлива одновременно преобразуется в электрическую и тепловую энергию.
(Авторское право SICESGROUP, Италия)
Преимущества
- Вода и топливо, единственные два источника питания для этого типа котла, имеются в изобилии и недороги.
- Способны работать с большими объемами и высоким давлением.
Недостатки
- Может подвергаться коррозии в периоды простоя.
- Вода должна быть обработана для предотвращения накопления.
- Всегда есть потери тепла.
Котлы-утилизаторы
На рисунке ниже показаны огромные размеры некоторых промышленных котлов-утилизаторов.
Котел-утилизатор(авторское право Babcock & Wilcox Volund A/S, Эсбьерг, Дания)
Общая информация
Экологические и экономические соображения способствовали разработке котла, который повторно использует побочные продукты.
Котлы-утилизаторы перерабатывают тепло, пар или горючие побочные продукты других процессов для получения энергии.
Конструкция оборудования
Из-за нетрадиционного источника топлива котлы-утилизаторы имеют уникальную конструкцию. Котлы-утилизаторы обычно имеют большую всасывающую способность, чем другие типы котлов, потому что поступающее топливо не очень эффективно.
Отработанный пар или другое топливо поступает через впускной канал и направляется в подогреватель, где сжигаются любые горючие материалы. Образующиеся газы проходят через серию труб высокого и низкого давления для нагрева воды, содержащейся в резервуарах. Образовавшийся пар выходит через выходную трубу.
Схема котла-утилизатора(авторское право Babcock & Wilcox Volund A/S, Esbjerg, Дания)
Примеры использования
Котлы-утилизаторы используются во многих отраслях промышленности. На сталелитейных заводах две печи снабжают теплом один котел. Источники энергии извлекаются из выхлопных газов дизельных двигателей, рудоперерабатывающих заводов и цементных печей.
Эти котлы также распространены в бумажной и деревообрабатывающей промышленности. Показанный ниже котел представляет собой котел-утилизатор, работающий на хвостовом газе. Хвостовой газ, содержащий CO, сжигается в камере сгорания вместе с топливом нефтеперерабатывающего завода для производства пара.
Котлы-утилизаторы перерабатывают отработанное топливо в результате процессов соединения. На рисунке ниже показан пример котла-утилизатора, который можно использовать как для электростанций, работающих на утилизаторах, так и для газовых турбин.
Котлы-утилизаторы(авторское право Babcock & Wilcox Volund A/S, Эсбьерг, Дания)
Преимущества
- Переработка отходов.
- Хорошо для окружающей среды и бизнеса.
Недостатки
- Зависит от других процессов получения топлива и тепла.
- Побочные продукты других процессов не являются наиболее эффективными горючими источниками топлива; следовательно, котлы-утилизаторы менее эффективны, чем котлы других типов.
Тепловые жидкостные нагреватели
Общая информация/Конструкция оборудования
Тепловые жидкостные нагреватели аналогичны другим котлам в том, что тепло вырабатывается для использования в удаленном применении. Однако в тепловых жидкостных нагревателях генерируемое тепло переносится не водой, а другими жидкостями.
Тепловые жидкостные нагреватели обычно представляют собой жидкостные трубные котлы, сравнимые с водотрубными паровыми котлами. Наиболее распространенными источниками тепла являются газ и мазут, а также электричество. Показанный ниже нагреватель теплоносителя используется на асфальтовом терминале. Нагреватель на жидком или газовом топливе использует термальные жидкости для перекачки генерируемого тепла в резервуары-аккумуляторы, теплообменники или парогенераторы.
Термальный жидкостный нагреватель(Авторское право Heatec Industries, Inc., Чаттануга, Теннесси)
Преимущества
- Лучше, чем паровые котлы, если процесс протекает вблизи или ниже точки замерзания воды или выше 700°F.
Недостатки
- Термальные жидкости обычно не переносят тепло так же хорошо, как вода.
- Серьезные проблемы локализации теплоносителей при высоких температурах включают коррозию, эрозию и замерзание. Другие проблемы связаны с токсичностью, взрывоопасностью и запахом.
- Термальные жидкости и оборудование стоят дорого.
Благодарности
- Aalborg Keystone, Inc., Эри, Пенсильвания, теперь часть Альфа Лаваль
- Alstom Power Inc., Energy Recovery, Вексфорд, Пенсильвания, теперь часть Schmidtsche Schack
- Babcock & Wilcox Volund, Дания
- Cici Boiler Rooms, Inc., Эвансвилл, Индиана
- Heatec Industries, Inc., Чаттануга, Теннесси, теперь часть Astec Industries
- SICESGROUP, Варезе, Италия
Каталожные номера
- Элонка, Стивен М. и Энтони Л. Кохан. Вопросы и ответы по стандартным отопительным и энергетическим котлам. Нью-Йорк: McGraw-Hill, 1984. Печать.
- Ganapathy, V. Настольная книга котлов-утилизаторов. Englewood Cliffs: Prentice-Hall, Inc., 1991. Печать.
- Джексон, Джеймс Дж. Эксплуатация парового котла, 2-е изд. Englewood Cliffs: Prentice-Hall, Inc., 1987. Печать.
- Кохан, Энтони Л. Руководство оператора котла, 4-е изд. Нью-Йорк: McGraw-Hill, Inc., 1998. Печать.
- Пейн, Ф. Уильям и Ричард Э. Томпсон. Справочник по эффективной эксплуатации котлов, 4-е изд. Река Аппер-Сэдл: Prentice-Hall, Inc., 1996. Печать.
- Перри, Роберт Х. и Дон В. Грин. Справочник инженера-химика Перри. 7-е изд. Нью-Йорк: Макгроу-Хилл, 19 лет.97: 27-40 – 27-51. Распечатать.
- Шилдс, Карл Д. Котлы. Нью-Йорк: FW Dodge Corp., 1961. Печать.
- Steingress, Frederick M. Котлы низкого давления. Чикаго, Иллинойс: Американское техническое общество, 1970. Печать.
Разработчики
- Морин Хинделанг
- Эрика Маутер
- Алекс Возняк
- Мэтью Робертсон
- Джозеф Палаццоло 9000 8 Keith Minbiole
- Austin Potter
Водогрейные котлы Low NOx
Котлы мощностью до 6 300 000 БТЕ
Водогрейные котлы Parker разработаны специально для обеспечения отопления зданий и промышленной обработки котлом высшего качества с непревзойденными преимуществами в области безопасности, длительного срока службы и экономичной эксплуатации.
Сертификаты водогрейных котлов с низким уровнем выбросов NOx (модель «L»)
Все котлы изготовлены в соответствии со стандартом ASME для энергетических и отопительных котлов. Все котлы проверены и зарегистрированы в Национальном совете инспекторов сосудов под давлением. Все отдельные газовые и электрические элементы управления сертифицированы AGA или внесены в список UL. Все модели внесены в список ETL как «Промышленные и коммерческие компактные газовые котлы» и сертифицированы по UL79.5. Все агрегаты снабжены отделкой и органами управления в соответствии со стандартами ASME CSD-1 «Устройства управления и безопасности для автоматических котлов». Кроме того, все агрегаты также соответствуют стандартам Международной конференции строительных служащих, Международной ассоциации механиков и сантехников и Единому механическому кодексу.
Водогрейный котел с низким уровнем выбросов NOx и внутренним регенератором Сертификаты (модель «LR»)
Все водогрейные котлы Parker Boiler изготовлены в соответствии со стандартом ASME для энергетических и отопительных котлов.
Безопасность
Наш пучок труб ASME чрезвычайно гибок и обеспечивает долгий срок службы с 25-летней гарантией от теплового удара. Ни один котел Parker никогда не подвергался внутреннему взрыву.
Преимущества (модели с низким уровнем выбросов NOx и внутренним регенератором)
- Безопасность
- Большая поверхность нагрева
- Простота
- Эффективность
- Встроенные ребристые трубы (только для модели «LR»)
- Низкий уровень NOx
- Система ЧРП/премикс
- Низкая стоимость эксплуатации
- Эффективная работа
- Быстрый нагрев
- Доступный внутренний осмотр
- Простота осмотра и ремонта
- Коды
- Трубы для тяжелых условий эксплуатации
- Тяжелый изолированный шкаф
Премикс с низким содержанием NOx
Водогрейный котел с прямым нагревом
Водонапорная труба из гнутой стали, модели Parker «L»
От 300 000 до 6 800 000 БТЕ Газовое сжигание
Система горелки с предварительным смешиванием для котлов Parker
Система для котлов Parker состоит из горелочного слоя сверхмощных горелок из металлического волокна (MFB).
Через коллектор предварительного смешивания газа/воздуха горелки могут быть соединены с полностью модулирующим нагнетательным смесителем, который обеспечивает точное управление горением во всем диапазоне модуляции. Parker Boiler использует различные системы смешивания и подачи премиксов газа/воздуха для своих котлов системы «L». Системы Parker Boiler с низким уровнем выбросов NOx обычно рассчитаны на уровень 20 или 30 частей на миллион при 3% O2, однако доступны специальные котлы с низким уровнем выбросов NOx. Во всех случаях предварительно смешанный газ/воздух распределяется на горелки по коллектору. Благодаря точному контролю соотношения газ/воздух, подаваемого на горелки, достигается низкий уровень выбросов NOx и эффективное чистое сгорание.
Система горелки Parker Boiler Premix 4
Система постсмешивания вентилятора с регулируемой скоростью
Контроллер Siemens SKP
Parker Boiler Premix Система горелок 5
Вентилятор с регулируемой скоростью вращения Система пост-смеси
Клапан Honeywell/Venturi
Вставка для водогрейного котла с низким уровнем выбросов NOx (модель «L»)
Высокоэффективный премикс с низким содержанием NOx
Водогрейный котел прямого нагрева
Водогрейный котел Parker «LR» с изогнутыми стальными трубами, модель
От 300 000 до 6 300 000 БТЕ Премикс, работающий на газу
Водогрейный котел с низким уровнем выбросов NOx и внутренним регенератором (модель LR) 901 94
В отличие от традиционной технологии Power Burner, слой горелки обеспечивает равномерное распределение тепла по всем трубам котла для улучшения теплопередачи и эффективности котла.
Равномерный нагрев по всей поверхности нагрева при высокой, низкой и модулируемой скорости нагрева обеспечивает более длительный срок службы трубки за счет устранения концентрированного нагрева на ограниченной поверхности трубки.
Высокоэффективные модели «LR» имеют встроенный пучок оребренных стальных труб в дополнение к стандартным трубкам. Эти ребристые трубы для тяжелых условий эксплуатации размещаются над стандартными трубами котлов Parker, и они значительно увеличивают количество тепла, поглощаемого дымовыми газами, тем самым повышая эффективность котла. Благодаря дополнительной поверхности нагрева и без того долгий срок службы водогрейного котла Parker Boiler продлевается еще больше. КПД составляет от 83 до 85%.
Брошюры:| Название | Категории | Дата обновления | Скачать |
|---|---|---|---|
| Брошюра по водогрейным котлам 1 файл(ы) 1643 загрузки | 201 Брошюры, 201L Брошюры, ENG — 201-5 | 6 ноября 2018 г. | Скачать |
| Брошюра о водогрейных котлах 1 файл(а) 887 загрузок | 201 Брошюры, 201L Брошюры, ENG — 201-5 | 6 ноября 2018 г. | Скачать |
| Брошюра модели LR с внутренним регенератором с низким содержанием NOx 1 файл(ы) 433 загрузки | 201L Брошюры, ENG — 201L | 6 ноября 2018 г. | Скачать |
| Брошюра L-модели с низким уровнем выбросов NOx 1 файл(ы) 546 загрузок | 201L Брошюры, ENG — 201L | 6 ноября 2018 г. | Скачать |
| Название | Категории | Дата обновления | Скачать |
|---|---|---|---|
| Лист преимуществ водогрейного котла 1 файл(ы) 414 загрузок | Бюллетени 201, Бюллетени 201Л, АНГ — 201-5 | 6 ноября 2018 г. | Скачать |
| Комплектация и описание водогрейного котла с низким выбросом NOx 1 файл(ы) 414 загрузок | 201L Бюллетени, АНГ — 201L | 6 ноября 2018 г. | Скачать |
| Комплектация и описание водогрейного котла с низким уровнем выбросов NOx 1 файл(ы) 347 загрузок | 201L Бюллетени, АНГ — 201L | 6 ноября 2018 г. | Скачать |
