Электрокотел для отопления частного дома: выбор и установка

Для многих жилых помещений лучшим вариантом отопления является применение электрических приборов. Далеко не везде есть центральное отопление или магистральный газопровод. Устанавливать твердотопливный котел – слишком хлопотно. Именно в таких случаях установить электрокотел – оптимальное решение.

В современных моделях, управление электрокотлом осуществляет автоматика, которая не только обеспечивает безопасность эксплуатации, но и позволяет контролировать температуру помещения и поддерживать ее на заданном уровне.

Преимущества электрических систем отопления

Основным достоинством электрических котлов является их высокий КПД (согласно документам, этот показатель составляет 95–98%). Кроме этого, присутствуют и другие положительные моменты:

  • Легкий монтаж и обвязка.
  • Минимум разрешительных документов.
  • Возможность произвести монтаж в любом помещении.
  • Нет необходимости оборудовать отдельную топочную или дополнительные вентиляционные каналы.
  • Такая система работает абсолютно бесшумно.
  • Большой выбор выпускаемых моделей электрокотлов для отопления. Они отличаются не только количеством потребляемой электроэнергии в месяц, но и имеют различный монтаж и конструктивные особенности.

Виды электрических котлов

Совсем недавно на отечественном рынке были представлены только тэновые электрокотлы. С развитием новых технологий появились и другие виды серийно выпускаемых агрегатов.

  1. Электродные бытовые аппараты требуют особой подготовки теплоносителя. Нагрев воды осуществляется за счет распада молекул воды и движения ионов под действием электроэнергии. Такие котлы обладают небольшими размерами, их монтаж производится непосредственно в трубу отопления, поэтому обвязка такого агрегата не нужна.
  2. Индукционные электрокотлы состоят из двух контуров. Первым контуром является индукционная катушка, вторым – теплообменник из ферромагнетика. Такой теплообменник под воздействием электромагнитного поля нагревается и передает энергию теплоносителю.
    Этот отопительный аппарат отличается сравнительно небольшим потреблением электроэнергии в месяц.
    В комплекте с индукционным котлом должна устанавливаться надежная автоматика, повышающая надежность агрегата. Нужно отметить, что такая система стоит довольно дорого.
  3. Обычный тэновый электрокотел имеет простую конструкцию, состоящую из емкостного теплообменника, в котором установлены нагревательные элементы. В зависимости от мощности электрокотла, в конструкции для отопления может использоваться от одного до шести тэнов. Установленная автоматика позволяет контролировать температуру теплоносителя в требуемых пределах.

Совет! При выборе электрического котла необходимо ориентироваться не только на тип нагрева жидкости, но и на мощность агрегата, которую нужно заранее рассчитать. От этого зависит, сколько электроэнергии потребит система отопления за месяц. Этот показатель зависит от многих факторов, в том числе и от площади помещения, которое прибор будет обогревать.

Популярные производители

Компаний, выпускающей бытовые электрокотлы, на отечественном рынке сегодня довольно много. Среди зарубежных производителей качеством и надежностью выделяется отопительное оборудование таких фирм:

  • Bosch;
  • Protherm;
  • Dakon;
  • Kospel;



Среди отечественных производителей электрокотлов для отопления, несомненным лидером является торговая марка «РусНит», оборудование которой доступно в ценовом соотношении, при этом надежно и долговечно. Также среди отечественных производителей выделяются такие модели:

  • Галан;
  • Эван;
  • Zota;
  • Невский.

Некоторые расчеты

Главный вопрос, которым задаются все потребители при выборе электрического оборудования, звучит так: сколько потребляет электрокотел? Больше всего интересует потребление электроэнергии в месяц. Это можно легко рассчитать.

Для расчета потребления за месяц, нужно вначале выяснить, сколько часов в сутки работает котел. Это можно выяснить опытным путем или взять средние данные. По статистике, правильно выбранный по мощности котел работает в среднем 15 часов (режим нагрева-остывания, который контролирует автоматика).

Для получения данных за месяц, перемножаем суточные показатели на количество дней, которые в месяц работает система отопления.

При расчете среднегодового расхода электроэнергии, отопительный сезон берется в 7 месяцев. При этом полученные показатели уменьшают на 15%. При наличии контура ГВС, потребление энергоносителей возрастает на 25% в месяц (в отопительный период).

Совет! Все эти расчеты берутся очень усреднено, поскольку потребление электрокотлом электроэнергии для отопления зависит от многих факторов: климатических условий, эффективности теплоизоляции и размеров помещения.

Правила монтажа электрического оборудования

Теперь давайте рассмотрим, как производится монтаж, подключение и обвязка электрокотла. Легкость монтажного процесса все же имеет свои нюансы, соблюдение которых позволит продлить срок эксплуатации отопительного агрегата.

Главное отличие электрокотла, например, от газового аппарата, заключается в возможности установки в любом удобном месте помещения.

Установка котла

Выполняя монтаж электрического котла отопления, нужно соблюдать такие правила:

  • Устанавливается электрокотел в систему отопления, как с естественной, так и с принудительной циркуляцией теплоносителя.
  • Аппарат с естественной циркуляцией должен располагаться в нижней точке системы. Этим обеспечивается правильная обвязка и хорошая циркуляция.
  • Правильный монтаж подразумевает наличие заземляющего контура, обеспечивающего защиту от поражения электрическим током.
  • Устанавливается ОЗУ – такая автоматика защитит от короткого замыкания.
  • Кроме того, важным моментом электрического подсоединения является использования отдельного кабеля необходимого сечения.

Обвязка котла

После выполнения монтажа и электрического подключения, должна производиться обвязка электрокотлов для отопления. Давайте разберем, что включает в себя обвязка электрокотла:

  • Различные уголки и муфты.
  • Клапаны и запорная арматура.
  • Расширительный бачок.
  • Крепежные элементы и хомуты.
  • Фильтр грубой очистки.

Сама обвязка не является чем-либо сложным и выполняется в такой последовательности:

  • Подключается котельный коллектор. Здесь важно соблюсти «полярность»: не перепутать подающую и обратную линию. Обычно на это указывают соответствующие наклейки.
  • Далее на электрокотел подсоединяются трубы необходимого диаметра.
  • Для регулировки температуры нужно установить трехходовой клапан, который выполняет функцию смесителя.
  • На обратной подаче производится монтаж циркуляционного насоса.
  • На выходе из котла устанавливается контрольная автоматика, состоящая из манометра и двух клапанов.

Совет! При первом заполнении системы водой, нужно внимательно проверить все соединения на предмет протечек. Если обвязка выполнена правильно, можно запускать электрический котел в тестовом режиме.

Выбор и установка электрокотла является верным и обоснованным решением. Этому способствует надежность таких агрегатов и их высокий КПД. Обязательно должна устанавливаться защитная автоматика на электрическую цепь и водяной контур, чтобы исключить аварийные ситуации.

Электрокотлы Эван, автоматика и отопительное оборудование

Одним из самых актуальных решений по созданию идеального теплового режима в помещениях на сегодняшний день является электрический котел.

*Для справки электрокотлы — это специализированные электрические приборы, которые предназначены для отопления частных домов, бытовых, производственных и других жилых и нежилых объектов.

Безопасность и высокая производительность, а также простота обслуживания позволяют котельному электрооборудованию стабильно удерживать лидирующие позиции и оставаться самым популярным вариантом поддержания комфортного температурного режима на самых различных площадках.

Лидером, востребованным и известным производителем теплового оборудования на российском рынке является компания ЭВАН. Электрокотлы “Эван” - это высококачественное профессиональное оборудование, которое отлично зарекомендовало себя на сотнях объектов, входит в рейтинг самого надежного и популярного отопительного оборудования в России.

Отличительной особенностью электрокотлов “Эван” является широкий диапазон температурных режимов работы, удобный и понятный интерфейс панели управления, стильный и эргономичный дизайн. Покупка электрокотла “Эван” гарантирует вам бесперебойную работу системы отопления даже при наличии возможных перепадов напряжения в электросети. Производителем предусмотрена вариативность управления системой. Вы можете выбрать автоматическое или ручное управление режимами работы котла. Все оборудование “Эван” является энергосберегающим, и использует возобновляемые источники энергии, а также передовые технологии производства. Система качества, применяемая компанией, обеспечивает точность и высокое качество деталей отопительных приборов.

На сегодняшний день автоматика “Эван” определяется специалистами и экспертами как надежная и работающая четко на протяжении всего срока службы оборудования. Купить электрокотел “Эван” значит принять решение, с которого начнется комфорт и тепло в вашем доме, офисе и т. д.

на твердом топливе, электрокотлов, контроллеры системы, управление своими руками

Котлы, оборудованные приборами автоматического контроля, работают самостоятельно, хозяевам необязательно постоянно принимать участие в обогреве дома.

Поддержка в теплоносителе постоянной температуры и давления, регуляция интенсивности потребления энергии или топлива — все это происходит автоматически.

Устройства для автоматики котлов

Арматура — важная часть оснащения для котла, её надёжность — гарант безопасности оборудования.

Гидравлические стрелки

Используются для разделения потоков, позволяют организовать независимые контуры для движения теплоносителя.

Группа быстрого монтажа

Устройства, позволяющие подключить к котлу необходимые дополнения, подключаются к

гребёнке (распределительному коллектору).

Группа выбирается в соответствии с предполагаемыми задачами: в зависимости от них в набор вводятся нужные компоненты.

В насосную группу входят:

  • насос с подходящими техническими параметрами;
  • запорная арматура;
  • крепёж;
  • термоизоляция, отвечающая требованиям пожарной безопасности.

Все компоненты группы имеют заводские сертификации, проверены на герметичность непосредственно на заводе-производителе.

Коллекторы

Предназначены для распределения жидкости из тепломагистрали по контурам и веткам.

Если предусмотрен оборот, то для сбора и смешивания потоков из контуров и веток.

  • Являются более современным и удобным средством для организации тепловых коммуникаций.
  • Повышают показатели эффективности
    для любой системы отопления.
  • Незаменимы при создании микроклимата в домах, где два и более этажа.
  • Позволяют поддерживать температурный режим и другие параметры для каждого ответвления отдельно.

Важно! Правильный подбор арматуры продлевает срок службы всей системы в целом и ограждает от аварий.

Виды и функции клапанов

Клапаны — характеризуются как устройства управления и безопасности. С их помощью:

  • меняются установки системы;
  • обеспечивается стабильность и поддержка заданных параметров;
  • становится возможной настройка под конкретные условия.
Трехходовой

Поддерживает заданную температуру жидкости на выходе. Внутри устройства размещена шайба из материала, реагирующего на перепады температур.

При увеличении или уменьшении она меняет размер и изменяет размеры выходных отверстий. Результатом является своевременное добавление в систему холодной или горячей воды.

Обратный

Задача этого клапана — в обеспечении однонаправленного потока теплоносителя.

Выполнен в расчёте на высокое гидравлическое сопротивление, поэтому не всегда может использоваться в системах с циркуляцией без насоса.

Для использования в условиях малого сопротивления подходят клапаны с чувствительной заслонкой, которая реагирует на минимальное давление.

В обратном клапане регулировка возложена на пружину, которая обеспечивает перекрывание затвора.

Клапан подбирается по параметрам конкретной системы, выпускаются варианты с различной упругостью пружины и разными видами перекрывающих устройств.

Регулирующие, запорно-регулирующие, запорные

Регулирующие — меняют интенсивность подачи воды от максимума до минимума (для этого клапан открывается или закрывается).

Запорные — регулируют поток в двух позициях: только открытой или закрытой.

Установка проводится в соответствии с направлением потока — оно обозначено стрелкой.

Вам также будет интересно:

Термостатические

Автоматически регулирует степень нагрева радиатора. Нагреваясь, шток устройства перекрывает подачу теплоносителя. Поддаётся ремонту — шток можно заменить.

Клапаны подбираются в зависимости от местоположения подводки к радиатору: нижней, угловой или осевой.

Фото 1. Термостатический клапан модели HP 30-65, латунь, никелированное покрытие, наружная резьба, производитель - «Stout».

Батареи, рассчитанные на нижнее подключение, иногда выпускаются с уже установленными вкладышами-клапанами. Радиаторы с боковой подводкой продаются со специальными наборами с клапанами в комплекте.

Регуляторы давления

Предохраняют отопление от скачков давления. Подбираются, исходя из пропускной способности.

Перепускные

Срабатывают при опасном повышении давления, например, в результате уменьшения подачи воды, когда заданная температура достигнута.

В такой момент клапан сбрасывает в обратку излишки кипятка.

В результате температура становится ровнее по контуру, насос предохраняется от перегрузки.

Устанавливаются на перемычках и рядом с насосами.

Предохранительные

Клапаны защищают все части системы от чрезмерного давления, это случается при закипании теплоносителя. Подбирать следует исходя из фактических технических особенностей — с учётом допуска избытка в 20—30%.

Балансировочные

Похожи на вентиль, используются как ограничитель для регулирования интенсивности потока теплоносителя, поддерживают установленные параметры давления и расхода теплоносителя.

Часто устанавливаются вместе с запорной арматурой.

Регуляторы расхода

Работают по показаниям датчиков температуры окружающего воздуха и обратки.

Данные можно получать на местах установки радиаторов, что позволяет получать ровную температуру во всех помещениях.

Препятствует перегреву окружающей среды.

Реле максимального давления

Защищает систему от перегрева, взрыва при большом скачке давления. Срабатывание реле приводит к автоматическому отключению котла.

Реле минимального давления

Устройство предназначено для предохранения от падения давления ниже установленного минимума (устанавливается мастером). Границы минимума и максимума можно менять при настройке котла.

Это мембрана, которая при срабатывании разрывает электрическое соединение. При нормализации показателей мембрана встаёт на место, и котёл снова можно запустить.

Термостат

Удерживает температуру воды в заданных пользователем границах.

Контроллер

Предназначен для осуществления продуманных программ управления системой.

Существуют разные виды контроллеров, однако датчики давления и температуры предусмотрены в любом из них.

Устройства различаются по набору управляемых объектов и средствам сообщения с ними и всей отопительной системой.

Принцип работы энергозависимой и энергонезависимой системы отопления

Все устройства, устанавливаемые с целью контроля рабочих процессов системы, разделяются на энергозависимые (электронные) и энергонезависимые (механические).

Механические стоят дешевле, очень просто устроены и не нуждаются в электричестве. Основной принцип — изменение размеров или положения элемента конструкции, чувствительного к изменениям температуры или давления. В соответствии с этим уменьшается или увеличивается подача газа, интенсивность потока теплоносителя, другие параметры работы системы.

Энергозависимые автоматические устройства управляются микропроцессором, клапаны срабатывают на основе обработки данных.

Нужные пользователю режимы работы системы задаются на дисплее устройства.

Справка! Электронные приборы можно дублировать механическими, тогда поломка в электронике не скажется на работе отопительного устройства. Особенно это актуально, если случаются длительные периоды без света.

Как настроить управление своими руками

Основные шаги по настройке:

  1. Отладка систем водоснабжения, горячего и холодного. В качестве инструкции используется руководство по безопасности, проверяются предохранительный клапан и регулятор давления.
  2. У газового котла проверяется газовая рампа на горелке. Сначала все проверяется без розжига, на минимальной мощности, затем на средней и на максимальной.

    Если работает без сбоёв, можно установить автоматический режим.

  3. Калибруются датчики давления и температуры. Работа датчиков проверяется в двух режимах: аварийном и автоматическом.

Затем система запускается на 72 часа. Если работает без отклонений, можно считать настройку успешной.

При необходимости перенастраивается автоматика, для этого нужен гаечный ключ и отвёртка. У устройства снимается крышка, изменения вносятся в диапазон допустимых значений (когда прибор сработает), повышается или понижается давление.

При изменениях давления после подключения прибора в сеть новые значения будут высвечены на манометре.

Регулировку температуры в помещениях лучше осуществлять непосредственно на месте, установив датчики. На котле можно отрегулировать степень нагрева теплоносителя.

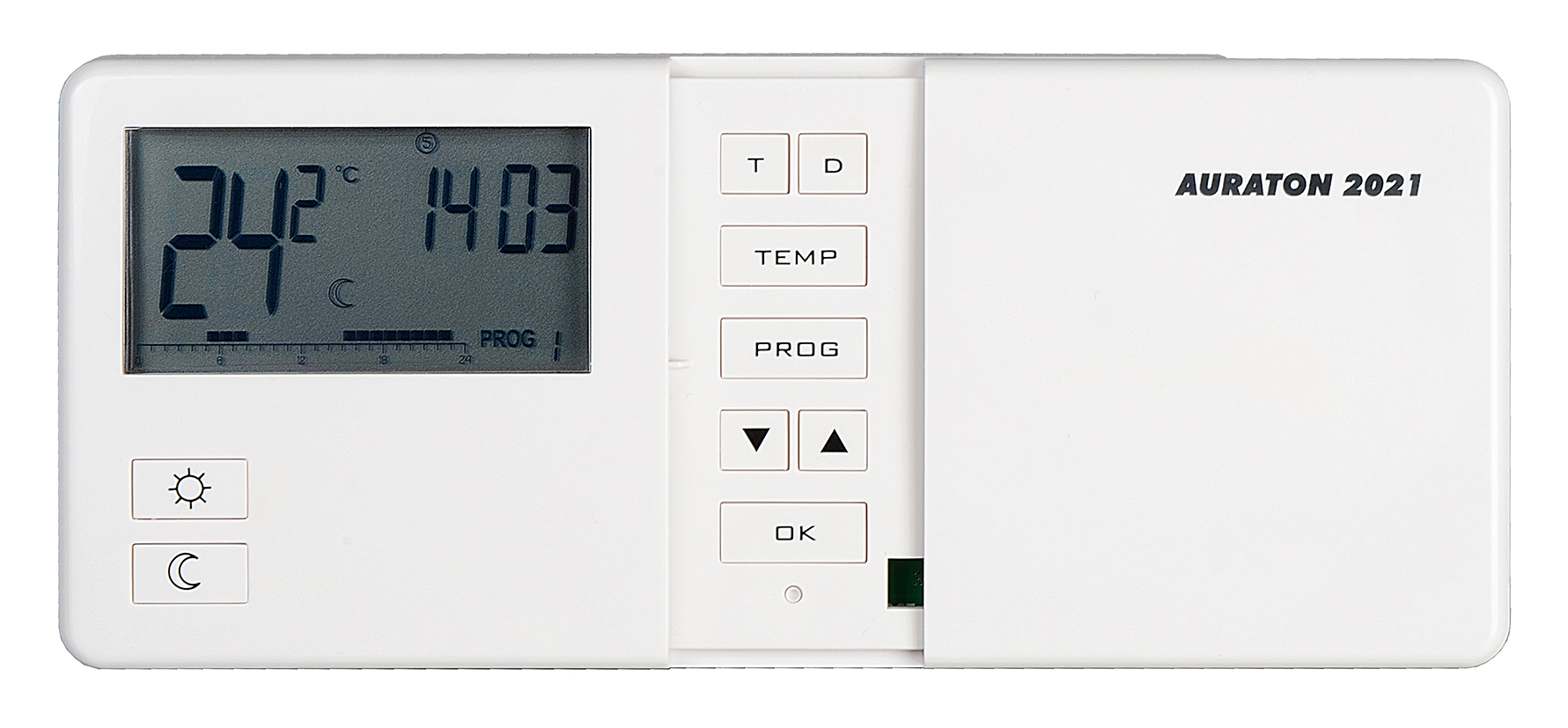

Для правильной отладки температуры в комнатах приобретается и устанавливается термостат, который даёт возможности программирования с циклом до недели и управления котлом по мобильнику через специальное приложение.

Важно! Установку автоматических приборов лучше поручить профессионалам, особенно когда котёл газовый. Если есть знания и навыки, то настроить можно самостоятельно.

Вам также будет интересно:

Особенности автоматики для электрокотлов

Многое из автоматики для газовых котлов отлично подходит для электрических. К тому же электрокотлы хорошо совместимы с приборами автоматического контроля, поэтому умельцы могут создать своими руками вполне современный автоматизированный нагревательный прибор для дома.

Особенности:

  1. Предохранение котла от избыточного давления возлагается на подрывной клапан, который срабатывает при скачке давления и сбрасывает излишки теплоносителя в канализацию.

    Это механическое устройство следует установить как запасное даже при установленных электронных приборах.

  2. Для оценки реального состояния и качества работы котла обязательны датчики давления и температуры.
  3. Включение и выключение котла регулируется механической автоматикой. Например, терморегуляторы пластинчатого типа, которые устанавливаются в помещении. Устройство будет замыкать или размыкать электрическую цепь в соответствии с повышением или понижением температуры в помещении.

Безопасность работы системы обеспечивают датчики, предохраняющие от перепадов напряжения.

Дополнительная экономия энергии достигается при установке блоков для смешивания остывшей и нагретой воды в трубах. Оснащённый этим минимумом автоматических приборов котёл будет прекрасно обогревать дом.

Устройства на твердом топливе

Электронное оборудование для автоматизированного контроля позволяет увеличить отдачу котла и экономит ресурсы топлива. Важно подбирать автоматические приборы, основываясь на технические данные отопителя.

Автоматика состоит из компьютера и вентиляторной турбины. Благодаря его работе в котле:

  • поддерживается постоянная температура;
  • эффективно сгорает топливо, что позволит экономнее его расходовать;
  • датчики позволяют чётко контролировать температуру в разных отсеках котла и равномерно распределять тепло по всему контуру.

Установка автоматических приборов поручается профессионалам. Откалибровать можно самостоятельно, по инструкции.

Механическая автоматика намного дешевле, чем электронная. Простое устройство и простые функции: открывать и закрывать доступ воздуха в камеру сгорания. Энергетически независима, поэтому надёжнее. Легко установить своими руками.

Автоматика для твердотопливного котла делает расход топлива оптимальным: это значительная экономия.

Справка! Применение приборов контроля помогло этому виду нагревательных установок стать востребованным — автоматику можно установить практически на любой котёл, который превращается в современное устройство.

Что именно улучшается в котле на твёрдом топливе:

  • регулировка температуры, простая настройка;
  • контроль подачи воздуха в топку: при остывании подаётся больше воздуха, при перегреве — меньше;

  • агрегат можно оставлять без присмотра, в доме при этом сохраняется нормальная температура;
  • система безопасности подаёт сигнал о неисправности или сбое;
  • на случай отключения света в приборах предусмотрена возможность автономной работы;
  • во многих моделях топливо подгружается без участия человека;
  • есть устройства, регулирующие очистку от золы;
  • котлом можно управлять с пульта.

Полезное видео

Ознакомьтесь с видео, в котором рассказывается о погодозависимой автоматической системе управления.

Автоматическое управление — безопасно и надёжно!

Котлы с автоматикой не уступают газовым и даже электрическим моделям. Её можно установить даже на уже используемое простое устройство. Однако каждый автоматический прибор следует выбирать очень тщательно, проверяя его на совместимость.

Котёл без автоматики требует достаточно ответственного отношения владельца, много внимания и представляет собой небезопасное устройство.

Автоматика приводит нагревательные приборы к стандарту безопасности — правильно подобранные и установленные устройства обеспечивают стабильную работу, равномерный нагрев и гарантию спокойствия и тепла в доме своего владельца.

Электрокотлы НПО Невский (Россия)

Одним из альтернативных источников отопления для жилых и производственных помещений являются водогрейные электрокотлы, а также электрокотельные.

ООО "Энергоресурс" является региональным партнером НПО "Невский" г. Санкт-Петербург по поставкам промышленной линейки водогрейных электрокотлов НЕВСКИЙ в Поволжье.

Электрические котлы Невский Класс Промышленный (150-1000 кВт). Применяются для отопления производственных и общественных зданий. Шкаф автоматики и управления котла имеет встроенный погодозависимый контроллер и обеспечивает многоступенчатую защиту как каждого нагревательного элемента, так и всего котла в целом по всем возможным параметрам.

Основные преимущества котла НЕВСКИЙ:

  • тройной контроль температуры теплоносителя
  • двойной контроль давления теплоносителя
  • двойной контроль наличия теплоносителя
  • контроль тока, потребляемого каждым ТЭНом
  • контроль залипания контакторов
  • наличие резервной системы управления
  • погодозависимое управление.
  • ПИ-регулирование с автоматическим выбором оптимального количество ступеней мощности.
  • ротация нагревательных элементов
  • возможность управления через шину RS 485
  • обесточивание при снятии крышки котла

Автоматика электрокотла невский

GSM-модуль «Невский»

GSM-модуль позволяет осуществлять дистанционный контроль и управление электрокотлом «Невский», отслеживать состояние охранной сигнализации дома с мобильного телефона.

Совместная работа GSM-модуля с электрокотлом «Невский» дает возможность с помощью SMS-сообщений включать и выключать котел, дистанционно изменять температуру в помещении, запрашивать показания датчиков котла и охранной сигнализации. В случае, каких либо отклонений в работе котла или охранной системы GSM-модуль автоматически пошлет Вам SMS сообщение.

При использовании GSM-модуля совместно с контроллером «Невский», кроме вышеперечисленных функций, возможно, управлять каскадом из нескольких котлов. Так же, становится возможно управление не только электрокотлами Невский, но и любыми другими котлами (электрическими, жидкотопливными) имеющими соответствующие сигналы цепи управления.

Питание осуществляется от сетевого адаптера 12В и резервного аккумулятора на случай пропадания питания в сети.

При Работе с электрокотлом «Невский»

  • Включение и выключение котла с помощью SMS
  • Установка температуры в помещении с помощью SMS
  • Оповещение об отклонениях в работе котла по SMS
  • Получение сигналов от охранной сигнализации - 2 режима: звонок либо SMS
  • Установка температуры в помещении с помощью SMS

Дополнительные возможности при совместной работе с погодозависимым контроллером «Невский»

  • Дистанционное управление любыми котлами (электрическими, жидкотопливными), имеющими соответствующие сигналы цепи управления
  • Дистанционное управление каскадом котлов

Контроллер «Невский» КН-2

Электронный контроллер «Невский» отслеживает изменения температуры на улице и в соответствии с этим подает нужную команду котлу. Контроллер является энергосберегающим оборудованием и предназначен для управления электрическим котлом «Невский».

Температура воздуха в домах с водяным отоплением регулируется температурой теплоносителя, подаваемого в батареи. Когда уличная температура падает, температура теплоносителя должна увеличиваться и наоборот. На практике изменения температуры происходят столь часто, что единственным верным решением является установка автоматики.

Установив контроллер "Невский", Вы можете не беспокоиться о колебаниях уличной температуры. Контроллер отследит изменения температуры на улице и в соответствии с этим подаст нужную команду котлу. Отопление всегда работает ровно, не допуская сильных колебаний температуры воздуха в помещении. Суммарная экономия электроэнергии в течение отопительного сезона при применении контроллера составляет 25-35%.

3 режима работы:

  • по уличной температуре - температура поддерживается в соответствии с выбранным графиком (8 графиков различных теплоизоляционных характеристик стен дома)
  • по температуре в помещении – температура поддерживается по комнатному термостату
  • по температуре в прямом трубопроводе

Другие функциональные возможности:

  • Параметры, которые можно задавать:
    • минимальная t° теплоносителя - для того чтобы не замёрз теплоноситель;
    • максимальная t° теплоносителя - для дополнительной защиты котла от перегрева;
  • Настройка гистерезиса - точности поддержания температуры включения и выключения – экономит ресурсы контакторов
  • Жидкокристаллический дисплей отображает в реальном времени текущие рабочие параметры:
    • установленная t°;
    • уличная t°;
    • комнатная t°;
    • t° на выходе из котла
  • При работе по графикам возможно выбрать график
  • При работе по прямой выставлять температуру в прямой
  • При работе по комнатной выставлять комнатную температуру
  • Возможность поддержания температуры помещения по недельному программатору

Стоимость оборудования, а также техническую консультацию можно получить одним из следующих способов:

  • по телефону +7 (843) 278-67-87, +7 (905) 839-24-90
  • по электронной почте: [email protected] ru
  • интернет магазин котлов и горелок: www.postavkakotlov.ru
  • выслать заполненный опросный лист, либо техническое задание на почту: [email protected]

Условия поставок оборудования: предоплата, частичная оплата, рассрочка платежа.

Для монтажных предприятий, а также предприятий сельскохозяйственной отрасли действуют специальные предложения по предоставлению скидок и отсрочкам платежей.

Оборудование и автоматика электрокотла Галан Гейзер

__________________________________________________________________________

Оборудование и автоматика электрокотла Галан Гейзер


Электродный котел Галан Гейзер 9 является одним из популярных агрегатов для потребителей и имеет мощность 9 кВт. Он способен работать как при однофазном, так и трехфазном подключении к электросети.

Легко может обогреть двухэтажный коттедж общей площадью 450 куб.м. Из других теплотехнических характеристик: объем теплоносителя - 300 л, вес - 6,5 кг.

Установка (монтаж) электродного котла Галан Гейзер 9 в отопительную систему

Перед установкой произвести осмотр агрегата и проверить его комплектность. Электрокотёл Галан Гейзер 9 устанавливается в отопительную систему строго вертикально.

При этом клеммная группа (токовводы котла) для подключения к электросети, защищённая от внешнего воздействия, случайного прикосновения защитным кожухом (колпаком) должна располагаться снизу.

Соединение патрубков котла с трубопроводами отопительной системы производится при помощи сантехнических муфт с ДУ не меньшим ДУ патрубков агрегата и в соответствии с проектом.

Если в системе использованы пластиковые трубы, необходимо 2-2,5 метра труб после выхода из прибора заменить на неоцинкованные («чёрные») металлические трубы.

При проектировании отопительной системы должно быть предусмотрено:

- Электрокотёл Галан Гейзер 9 необходимо устанавливать как можно ниже по отношению к радиаторам отопления, так как это повышает давление на выходе из котла.

- При этом желательно предусмотреть зазор по вертикали от котла до пола, достаточный для свободного извлечения электродной группы, осмотра и очистки его внутренних поверхностей.

- Диаметр вертикального стояка над прибором, так же как диаметры всех трубопроводов отопительной системы, должен быть строго по проекту Вашей отопительной системы.

- Высота вертикального стояка над электродным котлом Галан Гейзер 9 не менее 2 м. Это одна из предпосылок для неприменения циркуляционного насоса.

- При монтаже котёл должен быть прикреплён к стене независимо от способа его соединения с отопительной системой.

- Для удобства обслуживания отопительной системы установить запорные краны на трубопроводе сразу после расширительного бака и перед входным патрубком аппарата.

- Допускается при монтаже системы отопления закрытого типа установка запорной арматуры до расширительного бака при условии наличия группы безопасности непосредственно после котла.

- Расширительный бак закрытого типа в этом случае рекомендуется ставить на обратку до котла.

Подготовка электрокотла Галан Гейзер к работе

Установить электродный котел Галан Гейзер 9 в отопительную систему согласно выбранной схеме. Надежно заземлить корпус электрокотла согласно ПУЭ и ГОСТ 12.1.030-81. Заполнить отопительную систему теплоносителем.

При заполнении системы обеспечить отсутствие в ней воздушных пустот. Снять защитный кожух, подсоединить электропитание согласно руководству по эксплуатации блока управления.

Произвести подключение котла Галан Гейзер 9 к электрической сети согласно схеме, при этом датчик температуры “вход” устанавливается, как правило, на трубопровод, выходящий из последнего радиатора; датчик температуры “выход” устанавливается на трубопровод, выходящий из котла.

Подсоединение датчиков осуществляется медным многожильным проводом сечением 0,5-1 мм2. Автомат защиты служит для включения и отключения электропитания котла, а также является автоматическим предохранительным устройством при токовых перегрузках.

Кнопка на корпусе магнитного пускателя служит для включения и отключения теплового реле, и при нормальной работе электросхемы питания агрегатапостоянно находится во включенном (утопленном) состоянии.

Её срабатывание означает перегрев проводов из-за неисправности в электросхеме. Включение теплового реле производится нажатием кнопки.

Установить величину необходимой температуры на “выходе” из электрокотла Галан Гейзер 9 (70-75°С).

Установить величину необходимой температуры на “входе” котла. Эта величина зависит от объема помещения, качества теплоизоляции помещения и т.п., как правило, составляет 40-45°С. Чем ниже эта температура, тем выше КПД работы отопительной системы.

Включить автомат защиты. При правильно собранной отопительной системе и электросхемы подключения котла отопительная система начнет быстро прогреваться.

Дальнейшее включение и выключение электродного котла Галан Гейзер 9 происходит в автоматическом режиме:

- при достижении температуры на входе котла 40-45°С автоматика отключит электропитание котла. При понижении температуры включение электропитания прибора произойдет в автоматическом режиме.

- при достижении температуры на выходе 70-75°С котел отключится. Его включение произойдет автоматически при понижении температуры.

В силовом блоке управления применен терморегулятор "BeeRT" имеющий два накладных температурных датчика с чувствительностью 0,25 градуса.

Их задача контролировать температуру теплоносителя на выходе из агрегата и на его входе ("подача"- "обратка"), в заданных пользователем температурных пределах.

То есть, выключать котел Галан Гейзер 9 при достижении заданной (желаемой) температуры и включать при остывании теплоносителя до заданной (желаемой) температуры.

При этом терморегулятор фиксирует показания как датчика по "подаче", так и датчика по "обратке", это позволяет учитывать минимальные изменения в теплообмене радиаторов и в то же время исключить возможность аварийного перегрева.

Терморегулятор "BeeRT" цифровой, построен на базе раздельно программируемых процессоров. Это дает возможность работу циркуляционного насоса программировать отдельно от работы котла, по своему циклу.

Циркуляционный насос с терморегулятором , в отличии от большинства аналогичных систем, работает не постоянно.

Насос включается за 3 минуты до включения агрегата, прокачивает теплоноситель, уравновешивая температуру в разных радиаторах и так же выключается через 3 минуты после отключения котла, что позволяет равномерно раздать теплоноситель по радиаторам.

В результате мы имеем радиаторы с одинаковой температурой в разных помещениях и на разном удалении от прибора.

Комнатные термостаты COMPUTHERM Q7 могут управлять большей частью предлагаемыми на рынке котлами.

Просты в подключении и дают возможность управлять любым газовым или электрическим котлом Галан Гейзер 9 и системой кондиционирования, которые подсоединяются с помощью двухжильного кабеля, независимо от управляющего напряжения – 24V или 230V.

Термостат может программироваться с учетом ваших потребностей и позволяет регулировать установленные приборы для нагревания и охлаждения и поддерживать заданную температуру вашего дома или офиса с высокой точностью, достигая максимального комфорта и экономичности.

Для каждого дня недели может быть установлена отдельная температурная программа.

Днём могут быть выбраны 6 (шесть) различных времён включения (с шагом в 10 мин.) и для каждого из времени настроен разный градус нагревания/охлаждения с шагом 0.5 С.

__________________________________________________________________________

__________________________________________________________________________

__________________________________________________________________________ __________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

__________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Протерм Пантера     Протерм Скат     Протерм Медведь     Протерм Гепард     Эван
Аристон Эгис     Теплодар Купер     Атем Житомир     Нева Люкс     Ардерия     Нова
Термона     Иммергаз     Электролюкс     Конорд     Лемакс     Галан     Мора     Атон

_______________________________________________________________________________

Модели котлов    Советы по ремонту котлов    Коды ошибок    Сервисные инструкции

_______________________________________________________________________________

Монтаж и эксплуатация газовых котлов Бош 6000

Управление и обслуживание котлами Vaillant Turbotec / Atmotec

Обзор газовых котлов Житомир-3 Атем

Монтаж системы отопления частного дома

Котлы Данко, Росс и Dani - Ответы специалистов на вопросы пользователей

Рекомендации по монтажу настенных газовых котлов Навьен

Обзор твердотопливного котла Купер ОК-15 Теплодар

Неисправности и ошибки котлов Ферроли

Сборочные элементы, монтаж и подключение электрокотла Скат Protherm

Обзор отопительных котлов Дон КСТ-16

Ремонт и сервис котлов Вайлант - ответы экспертов

Обзор газового котла КСГ Очаг

Обзор отопительного котла Купер ОК-20 Теплодар

Комплектация и компоненты электрического котла Протерм Скат

Подключение и ввод в работу котла Будерус Логомакс U072

Ответы специалистов по неисправностям котлов Китурами

Советы мастеров по обслуживанию котлов Навьен

Обслуживание компонентов газового котла Navien Deluxe

Подключение котла Аристон Egis Plus 24 ff к рабочим системам

Как подобрать автоматический выключатель для электрокотла

Назначение

Автоматический выключатель для электрического котла защищает питающий кабель от тепловой перегрузки. Причиной плавления изоляции является длительный перегрев проводов, вызванный избыточным током. Это может привести к короткому замыканию.

Как правило, предохранитель устанавливается на счетчике, на провод, ведущий к защищаемому оборудованию.

Чтобы правильно выбрать проходной выключатель с автоматом нужно подобрать сечение провода, рассчитать номинальный ток электрического котла и учесть характер использования подключаемого оборудования.

Провод

Для подключения электрического котла нужно проложить выделенный кабель. Даже, если котел мощностью до 3 кВт на 220 В, не стоит включать его в сеть через обычную розетку – вы нагрузите внутренние провода электрической разводки без особой на то надобности.

Электрическое оборудование и проборы мощностью свыше 1,5 кВт рекомендуется подключать через медный провод. Медные провода более долговечны, чем алюминиевые, и при одинаковой нагрузке вам потребуется меньший диаметр сечения.

Сечение токопроводящего провода подбирается на основании номинальной мощности подключаемого оборудования и напряжения сети.

Сечение провода по мощности для 220 В будет более толстым, чем для напряжения 380 В с аналогичной мощностью электрического котла.

Расчет сечения провода можно сделать самостоятельно. Для упрощения задачи предлагаем итоговую таблицу сечения алюминиевых и медных жил.

Таблица сечения проводов

Таблица сечений проводов для подключения электрического оборудования
 Площадь сечения жилы, мм2 Медный провод Алюминиевый провод
Однофазная сеть 220 В Трехфазная сеть 380 В Однофазная сеть 220 В Трехфазная сеть 380 В
Номинальный ток, А Мощность, кВт Номинальный ток, А Мощность, кВт Номинальный ток, А Мощность, кВт Номинальный ток, А Мощность, кВт

1,5

19 4,3 16 10,0 - - - -
2,5 27 6,0 25 16,6 20 4,5 19 11,9
4 38 8,5 30 18,7 28 6,3 23 14,6
6 46 10,3 40 25,0 36 8,1 30 18,7
10 70 15,7 50 31,2 50 11,2 39 24,3
16 85 19,0 75 46,8 60 13,4 55 34,3
25 115 25,8 90 56,2 85 19,0 70 43,7
35 135 30,2 115 71,8 100 22,4 85 53,0
50 175 39,2 145 90,5 135 30,2 110 68,6
70 215 48,2 180 112,3 165 37,0 140 87,4
95 260 58,2 220 13,7 200 48,0 170 106,1

Номинальный ток автоматического выключателя

Показатель номинального тока предохранителя характеризует граничное значение электрического тока в амперах, превышение которого приведет к срабатыванию выключателя. Существуют точные формулы расчета номинального тока, которые используют специалисты. Но, как правило, достаточно приближенных расчетов, чтобы выбрать нужный предохранитель.

Упрощенные формулы расчетов номинального тока

  • Для сети 220 В: I ном. = P/224 (A)
  • Для сети 380 В: I ном. = P/624 (A)

Получив значение номинального тока вашего контура, выберите ближайшее значение из стандартизированного рядя номиналов автоматических выключателей: 6, 10, 16, 20, 25, 32, 40, 50 или 63 А.

Таблица сечний проводов и тока предохранителя для электрокотлов по мощностям

Мощность электрического котла, кВт Питание 220 В Питание 380 В
Сечение медного провода, мм2 Номинальный ток, А Ток предохранителя, А Сечение медного провода, мм2 Номинальный ток, А Ток предохранителя, А
3,0 2 × 1,5 13,9 16 4 × 1,5 4,38 6
4,5 2 × 2,5 20,1 25 4 × 1,5 7,2 10
6,0 2 × 4,0 26,8 32 4 × 2,5 9,6 10
7,5 2 × 6,0 33,5 40 4 × 2,5 12,0 16
9,0 2 × 6,0 40,2 50 4 × 4,0 14,4 16
10,5 - - - 4 × 4,0 16,9 20
12,0 - - - 4 × 6,0 19,2 20
15,0 - - - 4 × 10 24,0 25
18,0 - - - 4 × 10 28,8 32
21,0 - - - 4 × 10 33,7 40
24,0 - - - 4 × 10 38,5 40
30,0 - - - 4 × 16 48,1 50
36,0 - - - 4 × 16 57,7 63

Времятоковая характеристика автоматических выключателей

В течение нескольких миллисекунд при запуске электрического котла пусковой ток превышает номинальный в 4,5 раза (для 220 В) или в 1,5 раза для сети 380 В. Этого времени недостаточно, чтобы повредить проводку контура, поэтому такое превышение не представляет угрозы. Чтобы в это время не срабатывал автомат, нужно подобрать нужную времятоковую характеристику.

Для защиты электрических котлов выбирают чаще всего времятоковую характеристику типа С (от 5 до 10 номиналов тока), реже типа В (от 3 до 5 номинальных значений).

Полюсность автоматических выключателей

Для сети номинальной мощностью 220 В устанавливаются однополюсные или двухполюсные конструкции.



Для трехфазной сети 380 В – трехполюсные или четырехполюсные автоматы.



В электрических сетях старого традиционного типа при меняют одно- и трехполюсные автоматы.

Двух- и четырехполюсные автоматы применяют в современных сетях с разделенными проводами для ноля (N) и заземления (PE).

Схемы подключения проводов к автоматическим выключателям с различным количеством полюсов

При покупке электрического котла в интернет-магазине “EcoСистема” мы проводим точные расчеты и даем рекомендации по подбору сопутствующего оборудования для правильной установки и подключения электрических котлов.

Электрокотел для отопления частного дома

Электрокотлы отопления

Компания «НПП-Энергия» предлагает купить электрокотлы отопления в Новосибирске по выгодной цене. В наличии модели различной спецификации и ценовой политики от производителей Zota (Зота) и СТЭН.

Эффективность, компактность размеров и неприхотливость при использовании – три ключевые характеристики, которые и обеспечили высокую востребованность электрокотлов для отопления для дома. Кроме того, для установки не нужно отдельное помещение и обустройство дымохода.

Однако, учитывая высокую стоимость электроэнергии, использование электрических котлов водяного отопления наиболее рационально в двух случаях:

  1. как дополнительный источник тепла;
  2. в регионах без газоснабжения.

Устройство электрических котлов для дома

Современные электрические водяные котлы для дома представляют собой агрегаты, состоящие из нескольких элементов: бойлера, блоков ТЭНов или электродов (нагревательных элементов), а также электронного блока управления и автоматизации. Для изготовления водогрейного бака и ТЭНов используется специализированная высококачественная нержавеющая сталь, что многократно повышает бесперебойность функционирования и улучшает эксплуатационные характеристики котла.

Все конструктивные составляющие помещены в компактный металлический корпус, покрытый порошковой краской.

Функционирование ряда современных моделей может осуществляться как на воде, так и на антифризе.

Оборудование рассчитано на 220 В. Оно устойчиво к скачкам напряжения – работоспособность поддерживается в диапазоне от 90 до 240 В.

Наиболее рациональный расход электроэнергии при работе мощных электрических котлов достигается благодаря многоступенчатому режиму работы.

Преимущества

  • бесшумная работа;
  • отсутствие вредных выбросов в окружающую среду;
  • повышенный уровень безопасности, предусмотренная световая индикация;
  • упрощенный монтаж, неприхотливость обслуживания;
  • КПД достигает 99%.

Для расчета необходимой мощности котла рекомендуем руководствоваться правилом – 1 кВт мощности на 10 кв.м помещения.

Представленные в каталоге электрокотлы для отопления дома отличаются повышенным классом защиты по току, также в них предусмотрено наличие электронной аварийной блокировки.

Системы автоматизации зданий, Интернет вещей: будущее эффективности котлов

В недавнем отчете Global Market Insights по котельной отрасли прогнозируется значительный рост рынка коммерческих котлов, отчасти благодаря развитию инфраструктуры в США и повышению осведомленности об энергоэффективных системах отопления. Достижения в области управления и эксплуатации также способствуют этому росту - в частности, интеграция данных систем автоматизации зданий (BAS) и Интернета вещей (IoT).

Системы автоматизации зданий:

Building Automation Systems (BAS) заставляет индустрию HVAC гудеть обещаниями повышения эффективности и значительной рентабельности инвестиций. BAS недавно стал стандартом для большинства коммерческих объектов, более чем в половине всех зданий в США площадью более 100 000 квадратных футов используется эта модель. В среднем BAS может сэкономить от 5 до 15 процентов общего энергопотребления здания. Эти компьютерные системы устанавливаются на объектах для управления и контроля механического и электрического оборудования и повышения энергоэффективности.С котлами эти системы позволяют пользователям точно контролировать топливо и воздух для горения для повышения эффективности. Но как?

BAS Systems эффективно контролирует системы HVAC:

  • Позволяет владельцу устанавливать графики работы оборудования, чтобы можно было добиться экономии энергии, когда в здании или в помещениях нет людей.
  • Позволяет системе сравнивать температуру помещения, условия наружного воздуха и возможности оборудования с помощью адаптивного обучения, чтобы оборудование можно было включить в подходящее время, чтобы обеспечить достижение заданных значений пространства до начала занятия.
  • Предлагает возможность отправки сигналов тревоги по электронной почте, пейджеру или телефону, чтобы предупредить руководителей здания и / или технических специалистов о возникающих проблемах и сбоях в системе.
  • Предлагает сброс нагрузки, когда энергетические компании находятся на пике спроса и нуждаются в сокращении энергопотребления предприятиям для предотвращения сбоев.

Интернет вещей (IoT) Интеграция данных:

Интеграция Интернета вещей (IoT) с коммерческими котлами позволяет конечным пользователям использовать данные более значимым образом.Датчики IoT в котлах непрерывно собирают данные и отправляют их по сети, обеспечивая мониторинг систем котлов в режиме реального времени. Клиенты могут управлять этими интеллектуальными системами, где бы они ни находились, и устанавливать целевые показатели энергопотребления и автоматические предупреждения при возникновении неисправностей или необходимости обслуживания в системе. Интернет вещей становится все популярнее в более крупных приложениях, чем когда-либо. Средства управления и Интернет вещей на рынке коммерческих котлов набирают обороты с упором на техническое обслуживание и устранение неисправностей. Это помогает предприятиям поддерживать работу оборудования с максимальной производительностью с меньшими затратами труда.

Что дальше?

С переходом на BAS и IoT мы можем ожидать увидеть несколько дополнительных тенденций для коммерческих котлов в будущем, включая удобные панели управления и соединительные системы. Продукция, которая может подключаться к интеллектуальному устройству и дистанционно контролироваться, востребована в котельной промышленности. Котлы с искусственным интеллектом также находятся в разработке с расширенными функциями, такими как самоконтроль, самонастройка и автоматический ввод в эксплуатацию. Хотя мы не можем обещать, что все эти тенденции будут реализованы, мы можем пообещать, что наши клиенты останутся на переднем крае технологии котлов.

Ознакомьтесь с полной линейкой энергоэффективных котлов UEP здесь. Не уверен, что вам нужно? Наши инженеры могут помочь с выбором решения, подходящего для вашей установки.

Управление паровым котлом: подробно

Обеспечение критических обновлений и автоматизации

Замена управления котлом для систем централизованного теплоснабжения и охлаждения

Центральная паровая установка Veolia в Балтиморе, Мэриленд

Veolia North America поставляет системы централизованного теплоснабжения и охлаждения на основе пара в Балтиморе, штат Мэриленд, через несколько паровых электростанций в городе.Паровая система обслуживает различные городские здания. Это включает в себя конференц-центр Балтимора, другие муниципальные здания и несколько отелей по всему городу. Electronic Control Corporation была нанята для модернизации существующей системы управления паровым котлом, в которой оригинальные контроллеры Bailey были настолько старыми, что запасные части были недоступны. Это представляло высокий риск необратимого отказа системы управления паровым котлом.

Заказчику требовалось использовать программируемый логический контроллер управления паровым котлом GE и компоненты HMID.Поэтому компания ECC-Automation перемонтировала электронную систему управления в ПЛК GE Series 90-30 PLC вместе с сенсорным экраном GE. Они также предоставили аналоговые и цифровые модули ввода / вывода для существующей стойки GE. Также потребовалась дополнительная емкость ввода-вывода для модернизированной панели управления. Команда по установке не использовала старые контроллеры Bailey, а затем интегрировала новые модули в ПЛК 90-30. Датчик давления и I / P-сигналы также были подключены к новому электронному модулю управления GE.

Дополнительные экспертные знания для точной установки

GE занимает заметное место в производстве и управлении котлами и составляет около 30% всех котлов в мире; это включает котлы для пара, отопления и охлаждения. Чтобы обеспечить соблюдение всех протоколов внедрения и программирования для системы управления паровым котлом GE, установщик / программист ECC-Automation прошел обучение по системам управления GE и их программному обеспечению Prophecy для этого проекта - для точного программирования HMI и ПЛК. .

Управление паровым котлом Operation Insight
Контроль давления I / P:

Отправка аналогового выходного сигнала 4–20 мА из ПЛК в I / P: в зависимости от параметров системы, вы должны масштабировать внутри ПЛК от 0% до 100% открытия / от 4–20 мА. Ток откроется с одной стороны I / P, открывая клапан для перемещения подъемного вала котла, который регулирует количество воздуха и газа в котле, и, в свою очередь, генерирует пар, выходящий из котла.

Система управления горелкой - разрешается использовать только сертифицированным специалистом

Система управления горелкой является важным компонентом безопасности, начиная с включения котлов и контроля каждого процесса во время управления котлом.Это обеспечивает правильную работу парового котла и устраняет риск опасных последствий во время пуска и эксплуатации. Это отдельная электронная панель управления, которая позволяет вводить и выводить входы и выходы к котлу и от него, чтобы обеспечить его безопасную и точную работу.

Специалист по электронному управлению не может и не должен работать непосредственно с этим компонентом, если он не сертифицирован в соответствии со стандартами ANSI NFPA 85 / ISA77 (ES16). Обычно эти электронные блоки управления идут в комплекте с котлом от производителя.ECC-Automation нужно было только запрограммировать цифровые входы и выходы GE HMID, чтобы уведомить контроллер управления горелкой о том, что пора запускать паровой котел. Если бы что-нибудь, касающееся этого компонента, потребовалось бы, команда вызвала бы специалиста, сертифицированного в области управления горелками, для выполнения работы.

Процесс запуска парового котла

При первом включении котла сразу же поступает сигнал на контроллер управления горелкой. Затем вступает в действие система управления горелкой или BMS.Котел открывает газовый вентиль и зажигает газ. Во время этого процесса зажигания вал домкрата открывается на 100%, позволяя воздуху удалить любой остаточный газ от предыдущей работы. Эта продувка предотвращает возможный взрыв системы и, как следствие, повреждение оборудования. Как только котел запускается и начинает производить пар, BMS затем запускает модулирование - так что в этот момент основная электронная система управления полностью контролирует котел.

Автоматизация всей электронной системы управления

Система управления паровым котлом ранее была «автоматизированной», так что вы могли управлять каждым отдельным котлом.На улице Саратога было всего 5 котлов, и для каждого был отдельный пульт управления паровым котлом. Технические специалисты Electronic Control Corp. обошли контроллеры bailey и передали все аналоговые и цифровые сигналы в ПЛК GE Series 90-30. Затем они запрограммировали его на управление всеми 5 котлами; все еще можно управлять отдельно, но от одной системы управления котлом .

Датчик давления в главном паропроводе подключается к выходному сигналу давления, поступающему из большого главного парораспределителя. Этот коллектор подключается ко всем паровым котлам на заводе, а затем питает подземную магистраль для распределения на другом ее конце. Очень важно, чтобы давление колебалось медленно и устойчиво, увеличиваясь или уменьшаясь, чтобы соответствовать тому, что требуется для основного давления на выходе из коллектора.

Допустим, есть сценарий, при котором одному из муниципальных зданий требуется больше пара. А, в свою очередь, увеличивает потребность в тепле на ТЭЦ Саратога. Таким образом, один или несколько паровых котлов, в зависимости от требований к показаниям давления в магистрали, регулируются автоматически, чтобы регулировать скорость сжигания и поддерживать постоянное давление, необходимое для магистральной паропровода.

Тепловая динамика котла

Корпус котла сжимается и расширяется в зависимости от температуры поступающей в него воды. Современные бойлеры оснащены трехэлементным управлением, которое определяет количество потока пара. Электронный контроллер вычисляет паропроизводительность в фунтах / час, которая напрямую коррелирует с расходом воды в галлонах / мин для производства необходимого количества пара. Это алгоритм внутри ПЛК. Так как он производит пар, подача воды в котел должна быть максимально точной.

Помимо контроля температуры, количество воды, поступающей в котел, регулируемое подающим клапаном, также должно поддерживаться на точном уровне. Это еще одна критически важная задача системы управления; чтобы исключить опасность возникновения любой опасности. Контроллер управления горелкой контролирует этот процесс и отключает котел, если обнаруживает неправильный уровень воды, поступающей в котел.

Еще одно преимущество автоматизации связано с вводом давления в систему управления. Вместо того, чтобы операторы завода звонили на другой завод или даже оценивали давление в магистрали.Паровые котлы могут работать и регулировать свою требуемую мощность автоматически, без необходимости ручной регулировки давления пара, производимого каждым из них. Резервирование для обеспечения основного давления питания теперь автоматизировано для подачи от паровой котельной установки во всю муниципальную паровую систему на всей территории города Балтимор

.

Окончательные результаты

Electronic Control Corporation модернизировала, настроила и автоматизировала систему, которая теперь полностью контролирует установку после того, как система управления горелкой перейдет в режим модуляции.Это предоставило:

  • Лучшее управление паром приводит к снижению затрат и снижению риска опасных ситуаций
  • Установка автоматизирована и управляется одной современной электронной системой управления, а не для каждого котла.
  • Система управления паровым котлом, которую теперь легко обновить с точки зрения версий прошивки и программного обеспечения с помощью современного ПЛК GE Series 90-30 и HMID.

В целом заказчик остался доволен и по-прежнему позволяет ECC-Automation поддерживать систему по мере необходимости.После завершения проекта, текущие работы по муниципальной паровой системе, проводимые компанией ECC, включали замену электрической системы на другой паровой электростанции в Балтиморе.

Экономичные электрические котлы | HPAC Engineering

Соединенные Штаты достигли нового уровня осознания воздействия на окружающую среду котлов, которые мы производим, определяем, покупаем, устанавливаем и обслуживаем. Электрический котел стал более экологически безопасным (нулевые выбросы) и финансово разумным (на 26 процентов эффективнее) выбором, чем газовые котлы.В этой статье обсуждаются преимущества и потенциальные преимущества электрических котлов, а также различные аргументы против них.

Электроэнергия, используемая для питания электрических котлов, скорее всего, вырабатывается в результате процесса, который создает такое же загрязнение, как и газовые котлы, например, электричество, вырабатываемое из угля.

Электроэнергия стоит дорого и может подорожать.

Электричество может быть ненадежным, например, во время перебоев в подаче электроэнергии или постепенных отключений.

Низкая стоимость .Газовые котлы с низким уровнем выбросов стоят примерно 1732 доллара за мощность котла; электрические котлы стоят 1001 доллар за котельную мощность. 3 Электрические котлы также дешевле в установке, поскольку не требуют дымовых труб или вентиляционных материалов. В некоторых юрисдикциях не требуется даже электрокотельная. Для уточнения требований к котельной необходимо связаться с местными властями.

Надежная конструкция . Из-за существенных различий в конструкции электрические котлы обычно не подвержены тем же конструктивным сбоям, что и газовые котлы.Сосуды с электрокотлами не включают в себя дымовые трубы, водяные трубы или сложные теплообменники. Нагревательные элементы электрокотлов непосредственно контактируют с нагреваемой водой. Следовательно, сгоревшие рубашки, трещины в трубах, негерметичные трубные решетки, неправильное сгорание, срыв пилотного клапана и утечка газа невозможны.

Простота обслуживания . Электрокотлы просты в обслуживании по некоторым из ранее упомянутых причин. Как и все котлы, они требуют последовательной продувки, надлежащего управления качеством воды и соответствующего контроля.Однако они не требуют очистки стороны огня, замены трубки или регулярной настройки горелки. В лучшем случае они требуют нечастой замены или отключения элементов, что может выполнить большинство лицензированных электриков.

Компактность . Поскольку для электрокотлов не требуются сложные теплообменники или трубы, они занимают сравнительно небольшие площади. Например, электрический паровой котел высокого давления шкафного типа мощностью 1000 кВт занимает площадь около 40 квадратных футов. С учетом пространства для удаления элементов, его площадь составляет около 67 квадратных футов.Газовый трехходовой паровой котел типа «сухая спинка» для шотландских судов с такой же потребляемой мощностью британских тепловых единиц в час (около 100 л.с.) занимает площадь около 95 кв. Футов. С учетом пространства для удаления труб, его площадь составляет примерно 141 кв. Фут. Разница в 74 кв. Фута окажет заметное влияние на стоимость строительства и / или аренды производственных площадей, особенно в коммерческих целях.

Интеллектуальный учет . Электрокотлы могут быть оснащены умными счетчиками. Счетчики могут отслеживать потребление энергии, напряжение, ток и т. Д.Они также могут включать в себя индикаторы аварийных сигналов, связь Modbus / персональный компьютер и подключение к сети Ethernet. Встроенные интеллектуальные счетчики позволяют потребителям энергии или коммунальным службам удаленно контролировать и контролировать электрические котлы.

Точность управления . Практически все электрические котлы теперь включают твердотельные программируемые ступенчатые контроллеры или секвенсоры. Шаговые контроллеры контролируют количество и последовательность электрических цепей (нагревательных элементов), включенных в данный момент времени. В свою очередь, контроллер давления или температуры сообщает ступенчатому контроллеру, сколько пара или тепла требуется.В зависимости от информации, предоставляемой контроллером температуры или давления, ступенчатый контроллер может обеспечивать питание двух из пяти общих ступеней. Если для процесса требуется больше пара, например, с паровым котлом, ступенчатый контроллер может обеспечить питание всех пяти ступеней. В конечном итоге шаговый контроллер будет увеличивать или уменьшать мощность по мере необходимости.

Приложения распределенной энергии . Электрические котлы также могут надежно использоваться в приложениях с распределенной энергией, таких как ветряные турбины, фотоэлектрические солнечные батареи и другие средства производства электроэнергии.Например, система, состоящая из нескольких больших ветряных турбин, питающих два паровых электрических котла, значительно снижает количество топлива, транспортируемого на опреснительную установку на островах Вознесения.

Агентство по охране окружающей среды США. ТЭЦ . (нет данных). Получено с www.epa.gov/chp/basic/efficiency.html.

Район управления качеством воздуха южного побережья. (1998, январь). Правило 1146.2: Выбросы оксидов азота из больших водонагревателей, малых котлов и технологических нагревателей .Получено с www.aqmd.gov/rules/reg/reg11/r1146-2.pdf.

(Д. Джексон, личная беседа, без даты)

Chicago Climate Exchange. Программа коррекции CCX . Получено с www.chicagoclimatex.com/content.jsf?id=23.

5) ABB Inc. Энергоэффективность в электросети . (нет данных). Получено с www.abb.com/cawp/seitp202/64cee3203250d1b7c12572c8003b2b48.aspx.

Совет по экологическому строительству США. Сертификация проекта . (нет данных). www.usgbc.org / displaypage.aspx? cmspageid = 64.

Управление по планированию и стандартам качества воздуха Агентства по охране окружающей среды США. (1998). NOx: как оксиды азота влияют на то, как мы живем и дышим . Research Triangle Park, Северная Каролина: Агентство по охране окружающей среды США.

Кац, Г., Алевантис, Л., Берман, А., Миллс, Э., и Перлман, Дж. (2003). Затраты и финансовые преимущества зеленых зданий: отчет для целевой группы Калифорнийского устойчивого строительства . Вашингтон, Д.C .: Совет по экологическому строительству США.

Управление энергетической информации. (2008, ноябрь). Средняя розничная цена на электроэнергию для конечных потребителей: Всего по сектору конечного потребления . Министерство энергетики США. Вашингтон, округ Колумбия: Управление энергетической информации.

Электрические комбинированные котлы (2021 г.) - Сравните цены здесь!

Экономьте деньги и энергию с комбинированными электрическими котлами

Наличие хорошего бойлера имеет большое значение для домашнего хозяйства, особенно в холодные зимы в Великобритании.Существует множество различных типов котлов, но комбинированные котлы - это эффективный и тихий способ обогреть ваш дом и одновременно обеспечить горячую воду.

Электрический комбинированный котел - отличный выбор, если вам нужно заменить старый газовый или масляный котел. Есть несколько преимуществ перед электрическим комбинированным котлом, например:

  1. Это более чистый и экологически чистый раствор , так как он не выделяет газ в атмосферу.
  2. Это компактный , так как вам не нужно дополнительное место для хранения масляного бака.
  3. Он поставляется в различных вариантах различных размеров и , и его можно удобно разместить на кухне или в шкафу для стирки.
  4. Не требует подключения к газовой сети .
  5. Котел
  6. Combi по цене на дешевле , чем газовый или масляный котел, из-за низких затрат на установку и обслуживание.

Мы предоставляем вам бесплатную и бесплатную услугу , которая позволяет запрашивать расценки и сравнивать комбинированные котлы, чтобы вы могли найти наиболее подходящее решение для ваших нужд.Просто заполните форму , чтобы запросить предложения.

Какие цены на электрический комбинированный котел?

Средняя цена комбинированного электрического котла составляет 1500 фунтов стерлингов за модель мощностью 9 кВт. Котлы меньшего размера на дешевле покупать и эксплуатировать , но они могут быть не такими эффективными, как более крупные модели, которые стоят до 2500 фунтов стерлингов. Однако модели премиум-класса, которые построены более прочно, чем , и имеют долговечный , могут иметь более высокую цену до 4500 фунтов стерлингов.

Технология электрических котлов больше не является небольшой нишей на рынке, а, скорее, развивающаяся конкурентоспособная отрасль , где передовые технологии сделали электрические котлы такими же надежными, как газовые котлы .

Все больше и больше людей предпочитают электрические котельные системы центрального отопления отопительным котлам на жидком топливе, газе или биомассе из-за их удобства: система работает бесшумно, требует очень небольшого обслуживания и не зависит от газовой сети.

Цены на комбинированный электрический котел
Тип Мощность Диапазон цен *
Котел без встроенного цилиндра 12 кВт 899–1300 фунтов
Котел со встроенным цилиндром 12 кВт 1499–2 500 фунтов
Котел настенный с накопителем 3-15 кВт 1749–2000 фунтов
Котел напольный с баллоном с длительной гарантией 10-18 кВт 2349–4500 фунтов

* искл. НДС / установка

Дорогие ли электрические комбинированные котлы в эксплуатации?

Подсчитано, что общая стоимость комбинированных электрических котлов составляет около 2500 фунтов стерлингов в год, включая расходы на отопление, горячую воду и постоянную плату. В приведенной ниже таблице приводится сравнение газовых и электрических котлов по разным показателям, что дает вам общее представление об обоих типах.

Электрические котлы дешевле газовых?

Хотя с точки зрения эксплуатационных расходов это может быть не самая дешевая технология отопления, электрические котлы имеют более высокий КПД и не требуют ежегодного обслуживания или проверок безопасности.

Посмотрите на следующую таблицу, в которой сравниваются два типа комбинированных котлов и их эксплуатационные расходы. Цифры указаны для квартиры и дома на 4 жильцов. Годовые затраты были рассчитаны исходя из предположения, что 1 кВтч газа стоит 3,61 пенсов, а 1 кВтч электроэнергии - 17,60 пенсов. Обратите внимание, что электрическая система в вашем доме должна выдерживать нагрузку 5-15 кВт, чтобы можно было использовать электрический комбинированный котел.

Газовые котлы и электрические котлы
Жилой тип Газовый котел Электрокотел
Квартира Дом Квартира Дом
Размер 96 кв.м 143 кв.м 96 кв.м 143 кв.м
Энергетический рейтинг (кв.м / год) 120 кВт 143 кВт 120 кВт 143 кВт
Расход горячей воды (в сутки) 60 литров / 4 человека
КПД котла 95% 99%
Цена за единицу газа 3. 60 чел / кВт · ч н / д
Цена единицы электроэнергии 17,60 л / кВт · ч
Энергия, необходимая для отопления помещений (в год) 12,126 кВтч 22,127 кВтч 11636 кВтч 21 233 кВтч

Энергия, необходимая для горячего водоснабжения

5,361 кВтч / год 5144 кВтч / год
Общая цена газа / электроэнергии (в год) 729 фунтов стерлингов.60 £ 1 090,60 £ 2 954,30 £ 4 643,80

Общее потребление электроэнергии

377 кВт / год 396 кВт / год н / д
Общая стоимость электроэнергии (в год) £ 151 £ 155 н / д

Хотя вы можете видеть, что эксплуатационные расходы электрических комбинированных котлов выше, существуют дополнительные дополнительные расходы, которые следует учитывать в случае газовых комбинированных котлов. Выбирая комбинированный электрический котел, вы экономите на том, чтобы не платить за годовой газовый сертификат.

Кроме того, снижается регулярность необходимого ремонта, и, хотя газ довольно дешев в расчете на единицу, эффективность ниже, чем у электрических котлов, так как сжигает больше газа, чем требуется для производства тепла, за которое не следует платить в первую очередь. место. Более того, правительство пытается финансово поддержать любые зеленые инвестиции, которые вы решите сделать в отношении своего дома, делая стоимость нового котла еще дешевле для вашего дома.

Электрический комбинированный котел типа

В целом пароконвектоматы отличаются в основном выходной мощностью и размером . Еще одна переменная - встроен ли в систему накопитель горячей воды. В Великобритании есть несколько брендов, продающих электрические комбинированные котлы. См. Некоторые из них, перечисленные ниже.

  • Котел Comet
    Электрические комбинированные котлы Comet предлагаются в 3 различных версиях с разной мощностью. Вы можете выбрать между 9 кВт, 12 кВт или 14.4 кВт с теплообменником из нержавеющей стали.
  • Elektra Boiler
    Elektra предлагает два типа электрических комбинированных котлов: Elektra BP и Elektra C. Оба типа 12 кВт, один из которых больше подходит для больших участков, а другой предназначен для квартир. Оба типа продаются со встроенным накопителем горячей воды на 144 литра.
  • Heatrae Sadia Electromax Котел
    Electromax предлагает котлы мощностью 9 кВт и 6 кВт.Вы можете выбрать, хотите ли вы бойлер, который подает тепло для центрального отопления и горячей воды, или вы предпочитаете котел для теплых полов и горячей воды. Бак для горячей воды объемом 180 литров прилагается.
  • Настенный котел Elnur Mattira
    Котлы Mattira Mouned имеют мощность от 3 до 15 кВт. Чтобы обеспечить пользователей мгновенной горячей водой, в комплект входит встроенный накопитель на 50 литров.

Не рекомендуется использовать электрический комбинированный котел для больших домов с более чем 2 ванными комнатами, поскольку он может не соответствовать высоким требованиям к горячей воде.

Комбинированный котел какого размера мне нужен для дома?

Хотя многие британцы не знают размера своего дома, важно знать площадь в квадратных футах, так как от этого зависит количество тепла, которое вам потребуется. Как показывает практика, на радиатор требуется мощность котла 1,5 кВт, а для теплого пола - 70 Вт на м 2 .

Средняя площадь дома в Великобритании составляет 85 м 2, 2, и 5,2 комнат, что дает около 8 кВт для центрального отопления или 6 кВт для теплых полов.

Однако изоляция и внешние стены очень сильно влияют на размер котла, поэтому рассчитайте дополнительно пару кВт, пока профессионал не оценит точную ситуацию и потребности вашего дома.

Какой комбинированный котел лучше всего подходит для большого дома?

Не все производители котлов предлагают системы, достаточно большие для многих спален и нескольких ванных комнат, но рекомендуются такие бренды, как Worcester, Vaillant, Ideal и Comet. Всегда полезно провести профессиональную проверку вашего дома, так как бойлер должен обеспечивать достаточное количество горячей воды, даже когда необходимо отапливать несколько комнат одновременно.

Какие плюсы и минусы у электрических комбинированных котлов?

Если вы все еще сомневаетесь в том, что именно вы выиграете, выбрав электрические комбинированные котлы, то прочтите, чтобы увидеть все преимущества и недостатки, которые могут быть у этого типа котла.

Преимущества комбинированного электрического котла

  • Совершенно бесшумный
    Электрический комбинированный котел позволяет вам наслаждаться полной тишиной, когда он работает, поскольку его внутренние элементы не двигаются быстро, чтобы генерировать тепло.
  • Энергоэффективность
    В процессе нагрева или нагрева воды теряется очень мало тепла, что делает электрические комбинированные котлы высокоэффективным вариантом с КПД до 99,9%.
  • Экологически чистый
    Электрический комбинированный котел - это форма низкоуглеродного отопления, который может значительно уменьшить углеродный след вашего дома, поскольку он не использует ископаемое топливо для работы.
  • Температура, отображаемая в цифровом виде
    Максимальная выходная мощность может быть ограничена, а цифровой дисплей показывает температуру циркулирующей воды.
  • Снижение затрат на установку
    При установке электрического котла нет необходимости иметь ключ к определению выбросов, что автоматически снижает потенциальные затраты на установку. Более того, если недвижимость не имеет прямого доступа к магистральному газу, установка газопровода значительно увеличит первоначальные затраты.
  • Компактный размер
    Электрические комбинированные котлы занимают меньше места по сравнению с обычными котлами, так как нет необходимости в дымоходе.
  • Низкая потребность в техническом обслуживании
    В отличие от других аналогов, электрические комбинированные котлы не требуют регулярных проверок, так как содержат лишь несколько механических частей.
  • Настройки для летних месяцев
    В теплые летние месяцы систему отопления можно отключить от котла и заблокировать клавиатуру, чтобы предотвратить любые изменения.

Недостатки комбинированного электрокотла

  • Невозможно использовать в больших домах
    Комбинированные котлы не могут обеспечивать высокую тепловую мощность и поэтому подходят только для небольших домов. Они не вырабатывают достаточно электроэнергии, чтобы покрыть потребности большой собственности.
  • Отключение электроэнергии
    Комбинированные электрические котлы не работают при отключении электроэнергии. Если в вашем регионе регулярно возникают проблемы с отключением электроэнергии, это может означать, что в это время не будет горячей воды, что является недостатком этих бойлеров.

Инвестируйте в комбинированный электрический котел сегодня!

Лучший способ узнать цены на электрические котлы, эксплуатационные расходы и эффективность электрического котла - это заполнить форму вверху, и мы предоставим вам до четырех различных предложений на электрические комбинированные котлы. Наш сервис бесплатный , простой и без обязательств . Заполнение формы займет не более нескольких минут, что сэкономит вам время на обширное исследование рынка и сэкономит деньги на вашем конкретном необходимом продукте.

Написано Арис Вурвулиас Руководитель содержания Арис Вурвулиас - руководитель отдела контента в GreenMatch. Арис - увлеченный писатель и маркетолог с образованием в области журналистики. Он постоянно пишет, анализирует и получает образование в области бизнеса, финансов и возобновляемых источников энергии. Он имеет управленческий опыт на многих европейских рынках, включая Великобританию, Данию, Швецию и Финляндию.Он и его команда по контенту были представлены на авторитетных сайтах, таких как GreenPeace, Guardian, iNews, Gizmodo и других.

Домашняя автоматизация отопления - z-wave - Vesternet

Контроль нагрева Z-Wave

Z-Wave - это технология беспроводной домашней автоматизации, продукты которой доступны от многих поставщиков (50+ на Vesternet). Это означает, что какой бы тип устройства или какой бы предмет вы ни хотели сделать, устройство Z-Wave будет доступно.

Z-Wave имеет ряд функций, которые делают его идеальным для беспроводной домашней автоматизации и управления отоплением.

Контроль нагрева

Все устройства Z-Wave работают в системе (иногда называемой сетью), в основе которой лежит контроллер Z-Wave. Все устройства «добавляются» в систему, чтобы контроллер мог их видеть. После этого вы сможете контролировать и контролировать их с компьютера, телефона или планшета. Более подробная информация об основах системы Z-Wave представлена ​​в нашем руководстве по началу работы с .

изменения статуса

Каждое устройство сообщает о своем статусе, поэтому вы всегда знаете, какое у вас отопление: включено или выключено, и какая температура установлена.

Ячеистая сеть

Z-Wave автоматически повторяет сигналы через устройства с питанием от сети и выбирает лучший маршрут для сигналов. Это помогает устранить мертвые зоны и позволяет покрыть более широкую область (диапазон).

Смартфон и удаленный доступ

Контроллер Z-Wave подключается к вашему Wi-Fi роутеру, что позволяет вам управлять светом со смартфона или планшета, находясь дома или даже вдали от дома.

Сцены

Scenes позволяют вам управлять несколькими Z-Wave устройствами как одной группой.Сцена может установить разные зоны на разную температуру в разное время дня.

Использование Z-Wave для управления обогревом даст вам высокую степень контроля и может быть частью полной системы домашней автоматизации Z-Wave, также управляющей вашим освещением и безопасностью. Однако создание системы отопления, особенно многозонной системы на основе Z-Wave, может оказаться очень сложным для программирования и настройки. Если вы ищете систему, которая просто управляет вашим отоплением, и делает это легко и очень хорошо, то наши системы отопления Honeywell Connected и evohome или Nest могут быть лучшим решением.

Автоматизация вашей системы отопления

Как вы используете Z-Wave для управления вашим обогревом, зависит от типа обогрева, который у вас есть, и от того, как вы хотите, чтобы он работал. Мы разделили их на наиболее распространенные системы, каждый раздел включает отдельное руководство, дающее вам дополнительную информацию о том, как это будет работать в реальности. Помимо перечисленных продуктов, у нас есть огромный выбор руководств по установке и настройке, а также наша известная служба технической поддержки.

Котел - радиаторная система (простой одинарный термостат)

Это традиционная система отопления и горячего водоснабжения во многих домах в Великобритании и Европе.Центральный котел нагревает воду, которая циркулирует через настенные радиаторы по всему дому. Один термостат, обычно в холле, регулирует температуру во всем доме, а бойлер управляется таймером. Котел также обеспечивает горячую воду. Дополнительная информация ...

Котел - радиаторная система (многозонная)

Возможность контролировать температуру в различных частях вашего дома в течение дня может сделать использование отопления более удобным и даст вам значительную экономию. Примером может быть создание двух зон. Днем активна только одна зона, а вечером активизируются обе. Это отличная идея, если вы работаете из дома в течение дня и вам нужно отапливать только небольшое количество комнат. Дополнительная информация ...

Электрические панельные обогреватели

Этот тип отопления часто используется в сельских домах, где нет газа или нефти. Каждый панельный нагреватель подключен к электросети, большинство из них имеет встроенный термостат, который управляет этой конкретной панелью.Редко бывает комнатный или домашний термостат для управления системой в целом. Системы дороги в эксплуатации, поэтому любое интеллектуальное управление, которое вы можете добавить, быстро сэкономит вам деньги, а также сделает систему более удобной в использовании и мониторинге. Дополнительная информация ...

Теплый пол (вода)

В этих системах используется центральный бойлер для нагрева воды, циркулирующей по системе, они часто включают несколько зон. Домашняя автоматизация позволяет вам более легко управлять отоплением вместе с приборами домашней автоматизации в одной системе.Это также позволяет вам управлять системой удаленно из офиса, в машине или где угодно. Дополнительная информация ...

Теплый пол (электрический)

Системы электрического теплого пола (UFH) относительно автономны, но система домашней автоматизации позволит вам управлять ею из одной интегрированной системы и управлять ею удаленно. Дополнительная информация ...

Расширение систем Z-Wave

Большинство систем Z-Wave можно расширить для работы с другими системами, такими как Nest и Philips Hue Lighting.

Использование Z-Wave с Nest

Вы можете связать вашу систему Z-Wave с обучающим термостатом Nest и Nest Protect Smoke / CO Alarm, что позволит вам создать единую интегрированную систему.
Дополнительная информация ...

Использование Z-Wave с Philips Hue

Помимо управления обогревом, система Z-Wave может управлять освещением с помощью устройств Z-Wave или других систем, таких как Philips Hue.
Дополнительная информация ...

Энергии | Бесплатный полнотекстовый | Гибкость электрического котла и теплоаккумулятора для взаимодействия нескольких энергетических систем

1.Введение

Централизованное теплоснабжение (ЦТ) обеспечивало горячей водой 63% частных домов в Дании в 2015 году [1]. Концепция системы централизованного теплоснабжения / охлаждения 4-го поколения, поддерживаемая возобновляемыми источниками энергии, представлена ​​в [2]. Чтобы к 2030 году стать углеродно-нейтральным в секторе отопления, возобновляемые источники энергии должны удовлетворить все потребности в отоплении. Таким образом, существует возможность объединения тепловых и электрических сетей для поддержки вспомогательных услуг сети с помощью гибких электрических нагрузок, таких как электрические котлы (EB) и тепловые насосы (HP), поддерживающие тепловую систему [2,3].Электроэнергетическая и тепловая сети соединены вместе как электроэнергия-тепло (P2H) для использования возобновляемой электроэнергии для централизованного теплоснабжения. Интегрированный накопитель тепла разделяет спрос и генерацию, чтобы повысить гибкость и лучшую адаптацию к потребностям в энергии. Концепция P2H в мультиэнергетической системе требует незначительного расширения сети и хранилища [4]. Цель данной статьи - признать гибкость работы теплового блока, состоящего из электрического котла (EB) и накопительного бака, смоделированного с расслоением слои, как часть системы P2H.Это в первую очередь реализуется посредством анализа данных по измеренному потреблению тепла в жилом районе и оценки спроса на тепло с использованием подбора кривой с последующим составлением оптимального графика EB на основе спотовой цены. Модель многослойного стратифицированного резервуара для хранения тепла подходит для интеграции в электрическую сеть и гибкой работы, чтобы компенсировать ошибку в оценке тепловой нагрузки. Этот метод также может быть применен к системе теплового насоса. Тем не менее, применение ЭБ в настоящее время имеет большое значение для обеспечения гибкости энергии, а также для частотных услуг системы [5]. Например, EB 50 кВт используется в качестве гибкой нагрузки на острове Ливо в Дании для увеличения собственного потребления от ветряных и фотоэлектрических установок, установленных на острове [6]. Преимущества централизованного накопления тепла с точки зрения эксплуатационной гибкости ТЭЦ (комбинированное производство тепла и электроэнергии) для централизованного теплоснабжения хорошо изучено в [7]. Гибкость сети централизованного теплоснабжения для рынка резерва автоматического восстановления частоты исследована в [8]. Балансирующие рынки предоставляют возможность для привлечения большего количества ЭБ в ЦТ и увеличения его вклада в гибкость [9].Решающим аспектом здесь является то, как можно эффективно реализовать развертывание системы. Ref. [7] обращается к гибкой работе тепловых насосов с использованием стратегии прогнозирующего управления, пренебрегая потреблением горячей воды из-за его сильно рандомизированного и трудно предсказуемого характера. Прогнозирующее управление тепловым насосом путем оценки только температуры наружного воздуха было изучено в [10]. Таким образом, существует необходимость исследования простых и эффективных методов определения влияющих параметров для прогнозирования тепловой нагрузки для управления гибкой работой тепловых блоков в технологии P2H.Перспектива электрификации тепла на рынке с преобладанием ветра с использованием резистивного нагрева и накопления является наиболее углеродоемким методом [11] с более низкими инвестиционными затратами по сравнению с HP [9,12]. Кроме того, большим HP требуется много времени от холодного пуска до достижения оптимальной эффективности. Таким образом, они не очень активны на балансирующих рынках между часами из-за коротких интервалов старт-стоп. Скорее они в основном используются в качестве базовой нагрузки [9]. Следовательно, гибкость в услугах по балансировке с простым запуском и остановкой является основным стимулом для введения большего количества EB в систему.Электроэнергетические установки в централизованном теплоснабжении имеют потенциал для отрицательной вторичной регулирующей мощности за счет увеличения потребления и поддержания баланса сети [13]. В [14] реализованы преимущества управления спросом и возможность реагирования на спрос для повышения эффективности энергосистемы с помощью интегрированных устройств энергии ветра и электрического обогрева с учетом постоянной тепловой нагрузки в течение дня. Более высокий потенциал ТН в системах ЦТ в будущем реализован в [15]. Интеграция ЭП с накопителем в низковольтную бытовую сеть в качестве гибкой потребительской нагрузки была представлена ​​в [16].Следовательно, существует потенциал хорошей гармонии и гибкости между секторами электрической и тепловой энергии, поддерживающими друг друга в мультиэнергетических системах. Исследование потребностей в отоплении помещений и горячей воде для бытовых нужд представлено в [17] на основе подбора кривой и функций распределения. В [18] индекс коэффициента пиковой нагрузки зданий используется для определения разнообразия тепловых нагрузок с целью создания теплового профиля для жилых зданий. В справочнике [19] рассчитывается вероятность потребления горячей воды для бытового потребления в момент времени (t), который зависит от вероятности в течение дня, буднего дня, сезона и праздника, как функцию времени (t). Ступенчатые функции с большей вероятностью для выходных дней по сравнению с рабочими днями используются для индикации более высокого потребления горячей воды для бытового потребления в выходные. Тепловая потребность в отоплении помещения в типичный зимний день исследуется в [20]. Однако схема использования комбинированного эффекта отопления помещений (SH) и горячего водоснабжения (ГВС) все еще остается нереализованной. Надлежащее знание структуры спроса на отопление помещений и бытового использования, представленное в этом документе, является ключевым фактором для разработки хорошего и применимого инструмента оценки спроса на тепловую энергию.Это курсив в основном тексте и уравнениях. Для согласованности в документе, пожалуйста, внимательно проверьте и измените их на курсив. Возможность оценки потребности в тепле для отопления помещений всего за несколько часов заранее с использованием нейронной сети на основе потребления тепла в зданиях в Польше сопоставлена ​​с погодными условиями более 10- годовой период в [21]. В [21] метод прогнозирования основан на нейронной сети временных рядов с учетом температуры и потребления тепла в конкретный час, день и предыдущую историю.Данные за один месяц из сети ЦО в Риге были проанализированы для прогнозирования в [22] со сравнением методов с использованием искусственной нейронной сети, модели полиномиальной регрессии и их комбинации. С помощью этих методов прогнозы выполняются путем обновления статистики фактической нагрузки и температуры предыдущего измерения. ЦО из Чехии был проанализирован в [23] в модели прогноза, основанной на временных рядах температуры наружного воздуха и социальных компонентов, зависящих от времени, которые могут различаться для разных дней недели и времени года.Для реализации прогноза социальной составляющей применяется метод Бокса – Дженкинса. В ссылке [24] рассматриваются вопросы выбора подходящих входных переменных от датчиков систем управления энергопотреблением. Температура окружающей среды и относительная влажность наряду с солнечной радиацией являются преобладающими факторами для прогнозной модели [24,25]. В [26] прогнозирование, основанное на методе аналогичного дня, хорошо представлено для выходной мощности на сутки вперед для небольшой солнечной фотоэлектрической системы. Тем не менее, ни одна из литературы не обсуждалась относительно централизованного теплоснабжения как летом, так и зимой, а также прогнозирования тепловой нагрузки, основанного на совокупном влиянии фактора времени и переменных окружающей среды (таких как температура наружного воздуха, влажность и скорость ветра) вместе.Эти аспекты важны для изучения в комплексной структуре, чтобы четко понять эффективный потенциал тепловых устройств, таких как электрические блоки. Таким образом, такие гибкие блоки могут обеспечивать энергетическую гибкость, необходимую для поддержки интеграции возобновляемых источников энергии в будущие энергетические системы. В этом документе предлагаемая методология для получения гибкости с EB в P2H резюмируется на блок-схеме, как показано на Рис. 1. Существенным вкладом в этот документ является определение модели тепловой нагрузки, оценка тепловой нагрузки с помощью инструмента построения кривой и использование стратифицированного резервуара для хранения для проверки гибкости работы ЭБ. Фактические тепловые данные от оператора ЦО анализируются, чтобы раскрыть конкретную модель потребления жилых районов, связанных с использованием, на основе различных временных факторов, таких как почасовые, будние, выходные и сезонные. Эта информация полезна при обучении инструмента построения кривой для оценки тепловой нагрузки. Со ссылкой на [21,22,23], оценка тепловой нагрузки основана на прошлом и ее текущем состоянии на зиму. Простой, но эффективный метод построения кривой для оценки потребности в тепле в жилом районе на основе зависимых параметров, таких как временной фактор (на основе профиля потребления) и переменные среды (кажущаяся температура), был исследован и также сравнен с фактическими данными. как результаты из существующей литературы.Анализ проводится для оценки тепловой нагрузки как зимой, так и летом. Подгонка кривой проста и решает проблему, возникающую при обновлении измеренных данных (из-за отказа измерительного оборудования), как при оценке временных рядов. Расчетный спрос используется для определения оптимального графика работы ЭБ в P2H, для планирования мощностей для одновременного хранения и удовлетворения спроса на тепловую энергию на основе спотовой цены на электроэнергию. Использование многослойного накопительного бака в сочетании с EB имитирует реальные рабочие условия, при которых температура подаваемой горячей воды более реалистична по сравнению со средней моделью накопительного бака, где температура горячей воды постепенно снижается.Результат подтверждается фактическим потреблением тепла, чтобы проиллюстрировать, как накопитель тепла справляется с ошибкой прогнозирования и вносит свой вклад в качестве примера гибкой нагрузки в концепции P2H. Документ структурирован следующим образом. Анализ потребления тепловой нагрузки, основанный на фактических измерениях в одном конкретном жилом районе в Дании, снабженном пятью фидерами, анализируется для раскрытия конкретной схемы использования и описывается в Разделе 2. Выбор параметров для эффективной оценки тепловой нагрузки с использованием различных инструментов, таких как нейронные сеточная подгонка и аналогичный дневной метод обсуждаются в разделе 3.Обзор подхода к моделированию стратифицированного резервуара для хранения горячей воды и EB представлен в разделе 4 вместе с проверкой модели. В Разделе 5 представлена ​​методология оптимизированного графика работы ЭБ вместе со стратегией управления ВКЛ / ВЫКЛ ЭБ. Результаты оценки спроса обсуждаются в Разделе 6, а затем рассматривается их применение в гибком графике EB для реагирования спроса. Наконец, статья завершается результатами исследовательской работы в Разделе 7.

2.Анализ тепловых данных

Тепловые данные, измеренные на терминале пяти тепловых распределительных фидеров (F1-F5), снабжающих ряд жилых домов в одном конкретном жилом районе Ольборга, Дания, используются для анализа. Анализируются имеющиеся измеренные данные почасового потребления тепловой энергии с 21 декабря 2015 года по 4 декабря 2016 года. На рисунке 2 показано общее годовое потребление тепловой энергии (QDHW) для жилых домов в фидерах (F1-F5), снабжающих жилые дома. Годовое потребление колеблется от 723 ед.7 МВтч как самое низкое потребление для F1 до 1278,5 МВтч как максимальное потребление в F4. Это различие связано с разным количеством жителей в районе и их уровнем комфорта. Общее годовое потребление составило 5195,7 МВтч. На рис. 3a, b показан график почасового потребления QDHW для фидеров (F1-F5) и их общего потребления соответственно в течение года. Рисунок 3a, b ясно показывает, что есть сезонные колебания. Рисунок 3b показывает, что есть внезапный переход в потреблении тепла в определенный период времени, например, ближе к концу января, середине марта и началу мая.Однако между серединой мая и концом сентября наблюдается значительная разница в потреблении тепла, которая составляет менее 35% от пикового зимнего потребления. Таким образом, чтобы упростить дальнейший анализ, тренд потребления тепла условно разделен на два сезона, зиму и лето, независимо от осени и весны. Следовательно, с октября по апрель считается зимним сезоном, а с мая по сентябрь - летним сезоном. Переходный период в начале мая и октябре в данном анализе не рассматривается.Похоже, что в мае спрос на тепло немного больше, чем в сентябре, из-за перехода с зимы на лето и составляет около 30 ± 5% от пикового зимнего потребления. Интересно увидеть анализ данных с сезонной точки зрения: потребление зимой и летом. В остальной части статьи анализ проводится с учетом совокупного воздействия всех питателей. В результате максимальная потребность в тепле, вероятно, будет меньше суммы пиковой нагрузки отдельного питателя. Это также снижает периодические колебания спроса на отдельные кормушки.

Среднее потребление QDHW в час для всех фидеров с учетом годового потребления составляет 618,5 кВтч. Зимой оно составляет 881,8 кВтч, что на 205,8% больше, чем потребление летом 288,4 кВтч.

На рис. 4a, c показан график среднечасового режима потребления тепла в разные дни недели зимой и летом соответственно. Хорошо видно, что существует уникальная картина среднего теплового потребления с пиками. В выходные (суббота и воскресенье) картина отличается от будней (с понедельника по пятницу).Чтобы упростить графики, показанные на рис. 4a, c, графики со средним потреблением тепловой энергии в течение недели, будних и выходных дней были построены на рис. 4b, d для зимы и лета соответственно. Отмечается, что существуют определенные закономерности почасового использования среднего QDHW. Есть две вершины и две впадины. Ясно, что величина отклонения в потреблении тепла от минимального потребления выше для выходных, чем для будних дней, что указывает на более высокое потребление горячей воды для бытового потребления, как упомянуто в [19].На Рисунке 5 показана структура потребления в будние, будние и выходные дни за период с декабря 2016 года по август 2017 года для зимы и лета соответственно. В отличие от рисунка 4b, d общее потребление в выходные дни ниже, чем в будние дни. Таким образом, количество потребляемой тепловой энергии по выходным и рабочим дням не очень актуально. Однако почасовая структура потребления в будние и выходные дни сопоставима с аналогичными пиками и спадами в определенные часы, показанными на рис. 4b, d. Следовательно, знание этих моделей потребления тепла в будние и выходные дни очень полезно для обучения инструмента оценки, чтобы компенсировать ошибку из-за независимых от температуры факторов, таких как поведение пользователя. Самый низкий уровень потребления приходится на период 03: 00–04: 59 ч, который постепенно увеличивается до 07: 00–07: 59 ч в обычные будние дни, когда люди готовятся к своей работе (рис. 4b, d). В выходные дни этот пик смещается примерно с 10:00 до 12:59. Сдвиг пика может быть вызван тем, что люди предпочитают поздно вставать в выходные. После утреннего пика потребление тепла снижается до 2: 00–3: 59 ч, когда люди находятся на работе в будние дни. В течение недели вечерний пик приходится на 18: 00–20: 59, который постепенно снижается до 4:59 ранним утром.Однако летом наблюдается сдвиг вечернего пика по сравнению с зимним. Этот анализ показывает актуальность времени, дня и сезона для определения характера использования теплового потребления, и что это важно для прогнозирования, как показано в [21] для тепловой нагрузки, аналогичной прогнозированию электрической нагрузки [27].

3. Оценка потребности в тепле

Трудно оценить потребность в тепле для жилой зоны, поскольку она в значительной степени зависит не только от переменных окружающей среды (погоды), но также от поведения пользователя и геометрии здания. В действительности, анализ занятости и комфорта на уровне пользователей затруднен и приводит к проблемам, связанным с проблемами конфиденциальности отдельных лиц. Это приводит к значительным усилиям по поиску компромисса между ошибками в оцениваемых переменных и зависимых параметрах. Анализ тепловых данных в жилых районах дает замечательную информацию о структуре спроса на тепловую энергию без ущерба для частной жизни людей. Эта информация полезна при выборе эффективных переменных для оценки спроса на тепловую энергию с точки зрения поведения пользователя, которое определяет структуру спроса.Время суток и дни недели (будни или выходные) - это два основных параметра, связанных со структурой потребления тепла в зависимости от уровня комфорта пользователя.

Расчетные параметры используются для определения гибкости работы тепловой системы на основе спроса, предложения, мощности и цен на энергию. В этой статье для оценки потребления тепла в жилом районе используются тепловые данные, показанные на Рисунке 5.
3.1. Зависимые переменные для оценки тепловой нагрузки
На тепловую нагрузку сильно влияют переменные окружающей среды, такие как температура воздуха.На рисунке 6а показано почасовое значение тепловой нагрузки и соответствующая средняя внешняя температура окружающей среды. Это показывает, что снижение температуры увеличивает потребность в тепле. Помимо температуры воздуха, холодный воздух с высокой относительной влажностью увеличивает отвод тепла от тела по сравнению с сухим воздухом той же температуры. Чтобы учесть комбинированный эффект относительной влажности, ветра и температуры воздуха, ответственный за потерю тепла телом, учитывается кажущаяся температура.Кажущаяся температура рассчитывается с использованием (1) и (2) [28]. На рисунке 6b показано часовое значение тепловой нагрузки и соответствующая кажущаяся температура. Коэффициент корреляции тепловой нагрузки по отношению к внешней температуре окружающей среды и кажущейся температуре составляет -0,88 и -0,89 соответственно.

AT = Ta + 0,33e − 0,7v − 4,00

(1)

е = Rh2006.105exp17.27Ta237.7 + Ta

(2)

где AT = кажущаяся температура [° C]. Ta = Температура внешней среды по сухому термометру [° C].e = давление водяного пара [гПа]. v = скорость ветра [м / с]. RH = Относительная влажность [%]. На рисунке 7a показан график зависимости видимой температуры от тепловой нагрузки в период с декабря 2016 года по август 2017 года. На рисунке 7b показано распределение тепловой нагрузки по отношению к видимой температуре только летом и зимой. Из рисунка 7b ясно, что потребность в тепле зимой обратно пропорциональна видимой температуре. Тогда как летом пропорциональная связь между собой очень мала.Это может быть связано с тем, что, помимо внешней температуры, потребление тепла в основном используется для бытовых целей, таких как купание, стирка, обогрев туалета / ванной комнаты и потери при передаче. Таким образом, логично заключить, что сезонный эффект необходимо рассматривать как входную переменную в модели для оценки.

Параметры для оценки тепловых нагрузок в жилых районах основаны на таких факторах, как поведение пользователя (часы, будни и выходные) и условия окружающей среды (видимая температура и время года).

3.2. Метод оценки тепловой нагрузки

Рассмотрены различные подходы к оценке тепловой нагрузки, основанные на методе подбора кривой, такой как подгонка нейронной сети и аналогичный дневной метод, поскольку они широко используются. Встроенные инструменты и функции MATLAB используются для разработки модели оценки с использованием инструмента нейронной сети. Анализируются различные сценарии, основанные на сезонных колебаниях (летом и зимой).

Для инструмента подбора нейронной сети 50% набора сезонных данных используются для обучения, 25% для проверки и 25% для тестирования для разработки модели.Наборы данных делятся случайным образом для обучения, тестирования и проверки модели. После разработки модели для оценки используется 50% оставшегося набора сезонных данных.

Для аналогичного дневного подхода ежечасные данные за день упорядочены по сезону (лето и зима), будням и выходным, как показано на рисунке 8. 50% каждого набора данных (будние и выходные для лета и зимы) используются как исторические данные для построения евклидова расстояния (ED) для измерения сходства. В методе аналогичного дня предполагается, что тепловая нагрузка связана с кажущейся температурой (AT) для аналогичного дня (будние дни и выходные летом или зимой), что приведет к аналогичной тепловой нагрузке.Значение ED, основанное на записанных нормированных значениях AT (AT˜) в определенный час (h) дня (d), рассчитывается для каждого исторического аналогичного дня (di) с использованием (3) [26]

ED (AT˜, d, di) = ∑h = 124 (AT˜h (d) −AT˜h (di)) 2

(3)

где ED (AT˜, d, di) - это ED между днем ​​d и историческими днями di относительно значения AT˜. Дни с аналогичной структурой AT будут иметь очень маленькие значения ED, поэтому соответствующее значение тепловой нагрузки выбрано в качестве оценочного значения. Параметры AT могут быть получены из прогнозируемых метеорологических данных.

5. График работы ЭБ для обеспечения гибкости

Чтобы спланировать время работы ЭБ для зарядки резервуара для горячей воды, следует процедура оптимизации, описанная в (11) и (12). Целевая функция - минимизировать затраты на электроэнергию для производства горячей воды для удовлетворения спроса и потребностей в хранении. Ограничения рассчитывают энергию, хранящуюся в резервуаре для хранения, и не позволяют резервуару для хранения заряжаться больше, чем его допустимый максимальный и минимальный предел. Энергия, извлекаемая из сети, равна 0 (когда EB выключен) или равна номинальной мощности нагревателя EB (Pb, когда EB включен).Энергия, извлекаемая из сети, должна быть способна заряжать хранилище, а также удовлетворять спрос. Несмотря на то, что есть возможности для управления мощностью ЭП в несколько этапов, проблема здесь упрощается с помощью только включения и выключения, чтобы продемонстрировать гибкость в работе ЭБ в условиях динамического тарифа с помощью предполагаемого спроса. Кроме того, работа ЭБ в часы пик в вечернее время ограничена, чтобы свести к минимуму проблемы, связанные с перегрузкой сети и пониженным напряжением в низковольтной жилой сети Дании, из-за интеграции и эксплуатации электрических котлов (ЭБ) [6].Тепловая энергия, хранящаяся в резервуаре в конце дня, максимизируется, чтобы проиллюстрировать, что резервуар для хранения не только обеспечивает гибкость, обеспечивая тепловой спрос во время высокой цены на электроэнергию и пикового спроса на электроэнергию, но также сохраняет энергию в течение периода низкая цена на электроэнергию в течение 24 часов по спотовой цене на рынке электроэнергии.

Minimizet = 124CtPg, т

(11)

Ограничения St + 1 = St − QDHW, t + Pg, tSmin≤St≤SmaxPg, t∈ [0, PbΔt] Pg, t = 0 для 17≤t≤20 (Smax − PbΔt) ≤St≤Smaxfort = 24

(12)

Здесь C = цена энергии [евро / МВтч].Pg = энергия, извлекаемая из сети [МВтч]. S = энергия, которая может быть извлечена из хранилища [МВтч]. QDHW = тепловая нагрузка [МВтч]. Pb = номинальная мощность EB [2,4 МВт]. Индексы: t = время [ч], min = минимум, max = максимум, ini = начальное значение. Максимальная энергия, которая может храниться в резервуаре для горячей воды, определяется выражением (13)

Smax = MbCw (Ts-Tr) / (3600 × 106) [МВтч]

(13)

Здесь Mb = масса воды в хранилище [2 × 105 кг]. Ts = температура подаваемой горячей воды в баке [80 ° C]. Tr = температура возвратной воды в баке [40 ° C].Cw = удельная теплоемкость воды [4190 Дж / кг · K]. Задача оптимизации была решена путем минимизации функции стоимости с помощью оптимизации грубой силы в MATLAB. Все возможные кандидаты в решения генерируются, а затем проверяются на соответствие постановке задачи, как указано в (11) и (12). Для более чем одного решения выбирается решение с меньшим количеством операций включения / выключения EB. Решения были проверены с использованием «PuLP», моделлера линейного программирования, написанного на Python.
Управление EB
Оптимизированный график работы EB определяется на основе предполагаемой тепловой нагрузки. С другой стороны, фактическая потребность в тепле будет в некоторой степени отличаться от расчетной стоимости. Это приводит к ошибке оценки. Если ошибка велика, это может привести к тому, что температура накопительного бака выйдет за пределы указанного предела (T10≤75 ° C, когда накопитель заряжен, и T7≥46 ° C, чтобы ограничить разряд накопителя до 70% его емкости). Таким образом, чтобы компенсировать большую ошибку в расчетном спросе по отношению к фактическому значению, оптимизированный график работы EB усилен контроллерами пределов на основе управления гистерезисом, реализованным с помощью RS-триггера, для включения / выключения EB, как показано на рисунке 12.Это гарантирует, что температура горячей воды в накопительном баке находится в пределах указанного предела. На рисунке 12а показано, что при температуре нижнего слоя T10≥75 ° C EB необходимо выключить, как описано в разделе 4.1. Он отключается только на короткий период, пока температура седьмого слоя (T7) не станет ниже 78 ° C, чтобы он мог в дальнейшем следовать графику. Рисунок 12b гарантирует, что если T7 <46 ° C (накопитель разряжается более чем на 70% своей емкости), EB включается до тех пор, пока он не будет полностью заряжен (т.е.е., T10≥75 ° C). Помимо этих двух условий, ЭБ работает по установленному графику. Общая стратегия управления показана в таблице 3, где Ca - управляющий сигнал для включения и выключения EB, а Ca1 - сигнал запланированного включения / выключения EB.

7. Выводы

Этот документ показывает суть ежедневного использования тепловой энергии летом и зимой в жилом районе, а также факторы, влияющие на оценку потребности в тепле, такие как параметры поведения пользователя и параметры внешней среды.На основе этих факторов была реализована модель нейронной сети и аналогичный дневной метод оценки. Используя эту модель, можно получить оценку использования тепла для одной и той же области, но не для других областей. Таким образом, уже имеющаяся модель вряд ли будет использоваться для новых предметов. Тем не менее, выводы этой статьи об использовании входных параметров для определения потребности в тепле в конкретной области и ее влияния на характер использования были обоснованы.

Результаты анализа данных о потреблении тепла (QDHW) позволяют сделать некоторые важные выводы о структуре энергопотребления в зависимости от времени и дня использования, отражая поведение пользователей без ущерба для личной жизни.Эта ценная информация полезна для определения генерации тепловой нагрузки и потребности в хранении. Когда большие ТЭЦ заменяются небольшими тепловыми насосами или электрическими котлами и интегрируются в электросетевую сеть, это увеличивает потребность в электроэнергии с профилем, показанным на Рисунке 4. Таким образом, в непиковые часы, когда спрос на электроэнергию низкий, Блок хранения тепла может использоваться для хранения излишков электроэнергии, вырабатываемой ветряными турбинами и другими возобновляемыми источниками энергии. Это хранилище тепловой энергии можно использовать в часы пик, сокращая выбросы парниковых газов при производстве горячей воды.Кроме того, расчетная величина потребности в тепле помогает в определении диапазона требований к аккумулированию тепла для удовлетворения потребительского спроса, а также реакции спроса на использование модуля аккумулирования тепла в качестве гибкой потребительской нагрузки в многоэнергетической системе.

Система управления котлом: приборы и решение для автоматического управления котлом

Основное оборудование для промышленности

Котлы используются в широком спектре отраслей, таких как электроэнергетика, фармацевтика, химия, керамика, целлюлозно-бумажная промышленность.На фоне роста затрат на электроэнергию, ужесточения экологических норм и повышения осведомленности о безопасности в последнее время растет потребность в высокоэффективной работе, работе с низким уровнем выбросов, а также в безопасной и стабильной работе котлов.

Повышение эффективности и снижение выбросов котлов

Чтобы обеспечить оптимальное соотношение топлива и воздуха, исключить потери топлива и очистить выхлопные газы, требуется мониторинг концентрации кислорода в дымовых газах в реальном времени.Циркониевые анализаторы кислорода серии ZR, оснащенные датчиком кислорода с увеличенным сроком службы, способны измерять концентрацию кислорода с высокой надежностью. Анализатор дымовых газов SG700 контролирует такие компоненты выхлопных газов, как NOx, SO 2 и CO 2 , чтобы обеспечить работу с низким уровнем выбросов.

Безопасная и стабильная работа

Контроллер с одним контуром может использоваться для правильного распределения функций управления. Предлагая преимущества гибкости распределенных систем управления здания, простоту обслуживания, совместимость с традиционными системами и т.п., одноконтурные контроллеры серии YS1000 идеально подходят для безопасной и стабильной работы при низких затратах.

Точный контроль уровня в барабане и расхода пара в любых условиях

Для обеспечения высокоэффективной и безопасной эксплуатации котлов необходимо также точно контролировать уровень в барабане и расход пара. Датчики перепада давления серий EJA и EJX способны измерять уровень в барабане с высокой стабильностью даже в реальных условиях эксплуатации при высоких температурах и высоких давлениях. В вихревых расходомерах серии DY серии MV с простой конструкцией используется встроенный датчик для измерения массового расхода пара с высокой надежностью.

Зачем покупать Yokogawa?

Yokogawa предлагает широкий спектр датчиков и контроллеров, которые используются для контроля и управления котлами и способствуют повышению эффективности и экологических характеристик котлов, а также обеспечению их безопасной и стабильной работы. Мы хотим, чтобы вы ознакомились с датчиками и контроллерами Yokogawa, чтобы повысить эффективность и экологические характеристики ваших котлов, а также обеспечить их безопасную и стабильную работу.

Измерение уровня в барабане

Обзор и проблемы

  • Барабан для измерения уровня
  • Измерение высокой стабильности при значительном изменении статического давления

Решение

  • Проверенный на практике кремниевый резонансный датчик гарантирует долгосрочную стабильность
  • EJA: 0.1% ВПИ 5 лет
  • EJX: 0,1% от URL 10 лет
  • При любых условиях (температура, статическое давление и избыточное давление)

Льготы

  • Измерение долгосрочной высокой стабильности осуществляется в реальных производственных условиях

Контроль горения

Обзор и проблемы

  • Безопасное и стабильное управление с низкими затратами
  • Нижний уровень выбросов

Решение

  • Простое программирование методом подключения функциональных блоков
  • Каскадное первичное прямое регулирование
    - Контроль стабильного уровня при запуске котла
  • Расчет управления перекрестным пределом
    - Воздух и расход рассчитываются таким образом, чтобы воздушный поток всегда превышал расход топлива, чтобы предотвратить неполное сгорание и взрыв
  • Управление прямой связью
    - Давление в основном потоке и уровень питательной воды регулируются быстро в ответ на изменения в потоке основного потока

Льготы

  • Сокращенное время отладки
  • Повышение надежности программ
  • Надежное и стабильное управление по низкой цене

Измерение расхода пара

Обзор и проблемы

  • Измерение расхода водяного пара
  • Обычный расходомер с диафрагмой требует сложной, дорогостоящей установки и неточен.

Решение

  • Проточный расходомер
  • Встроенный датчик температуры, цифровой YEWFLO MV тип
  • Измерение массового расхода пара без дополнительного датчика / преобразователя температуры и расходомера
  • Точность 2% от показания

Льготы

  • Низкие затраты на установку и эксплуатацию
  • Безопасная эксплуатация для уменьшения количества точек утечки
  • Экономия энергии за счет точного измерения

Контроль горения

Обзор и проблемы

  • O 2 Регулировка оптимального сгорания
  • Короткий срок службы датчика из-за засорения

Решение

  • Сенсор с длительным сроком службы с молекулярным связыванием и специальным покрытием
  • Прогнозирование срока службы клеток

Льготы

  • Снижение затрат на топливо
  • Профилактическое обслуживание
  • Защита окружающей среды, CO 2 сокращение

Контроль горения

Обзор и проблемы

  • O 2 Регулировка оптимального сгорания крупногабаритного оборудования для сжигания
  • Высокая стоимость установки для многоточечного измерения

Решение

  • К одному преобразователю AV550G можно подключить до 8 извещателей
  • O 2 измерение нескольких точек, индивидуальных концентраций и средних значений

Льготы

  • Точный контроль путем многоточечного измерения
  • Снижение стоимости установки

Анализ выхлопных газов

Обзор и проблемы

  • Контроль загрязнения воздуха путем непрерывного мониторинга выбросов
  • Высокая частота обслуживания

Решение

  • Одновременное измерение до пяти компонентов, NO x , SO 2 , CO, CO 2 , O 2
  • Система кондиционирования проб, снижающая затраты на техническое обслуживание
  • В датчике нет движущихся частей

Льготы

  • Точный контроль путем многоточечного измерения
  • Снижение стоимости установки

Технологии передают преимущества пользователей

Наша цель

Наша общая цель - удовлетворение потребностей клиентов за счет безупречной работы.Yokogawa внесла в промышленность настоящие инновации. Мы стремимся обеспечить точность, надежность и безопасность вашей производственной системы на протяжении всего жизненного цикла вашего бизнеса. Наши комплексные решения и опыт помогут вам достичь больших результатов при меньшей совокупной стоимости владения. Ниже приведены ключевые технологии, которые будут нацелены на ваше превосходство в работе.

Силиконовый резонансный датчик EJA / EJX

Путем микрообработки резонаторов непосредственно внутри монокристаллического кремниевого материала мы можем получить максимальную выгоду от эластичности монокристаллического кремниевого материала при одновременном повышении чувствительности и повторяемости.Свойства резонаторов остаются неизменными во времени. Это делает DPharp идеальным датчиком давления для жестких условий промышленной автоматизации. DPharp обеспечивает стабильность, повторяемость и надежность, на которые вы можете положиться.

DY Key Technology

Технология спектральной обработки сигналов (SSP)

встроена в мощную электронику цифрового вихревого расходомера YEWFLO, обеспечивая новые функции. SSP анализирует условия жидкости внутри вихревого расходомера digitalYEWFLO и использует полученные данные для автоматического выбора оптимальной настройки для приложения, обеспечивая функции, ранее не использованные в вихревых расходомерах.

YS1000 Двойной ЦП

Благодаря конструкции с двумя процессорами, возможность ручного управления и отображение продолжается даже в случае сбоя в работе одного из процессоров. Если самодиагностика контроллера обнаруживает отказ цепи управления, контроллер может приостановить аналоговый / цифровой выход, переключиться в ручной режим и разрешить ручное управление оператору.

Циркониевые анализаторы кислорода

  • Получите долгий срок службы и стабильную работу с циркониевым датчиком
  • Простая замена сенсора
  • Метод молекулярного связывания завершает установку платиновых электродов, а его внутреннее соединение предотвращает отделение платины от элемента из диоксида циркония, полученного с помощью частотного анализа входного сигнала (функция SSP).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
