Люкарна или слуховое окно на крыше: размеры, формы, ГОСТ

Для чего нужно слуховое окно

Виды люкарн

• Различные конструкции
• Форма и размеры

Когда-то люкарны, надстройки над крышей, служили только для вентиляции пространства под кровлей, но время «подготовило» для них новое предназначение. Они стали для крыши стильной и необычной декоративной деталью с множеством функциональных возможностей, к примеру, их используют для освещения жилых мансард и увеличения полезной площади.
Изобретение слухового окна связывают с фамилией мастера-изобретателя, впервые установившего подобную конструкцию на крыше Московского манежа. Фамилия была у него Слухов, вот почему называются слуховыми. Это лишь одна из версий происхождения русской версии названия люкарны. Есть и такая: изначальное назначение таких проемов было проветривание, а слово «слух» когда-то соответствовало значению «продушина» и «отверстие».
Люкарна на вид похожа на небольшой домик, имеющий крышу, стены и фасад из стекла, как правило, соответствующий общему стилю дома своей отделкой, архитектурными деталями и т.

д. Нередко она пересекает кровлю дома на уровне конька, то есть в наивысшей ее точке.

Для чего нужно слуховое окно ↑

Возможно, люкарна так и сохранила бы свое декоративное назначение, но со временем с увеличением населения Европы параллельно появилась необходимость в дополнительной жилплощади. Таким образом, возникла идея использовать в этом качестве чердачное пространство, которое можно было освещать и проветривать только через проем на крыше. Мансарды – это не просто дань прошлому, они и сегодня с успехом используются даже под жилые этажи. Вот почему люкарна и сегодня не потеряла своей актуальности.

Необходимость слухового окна в нежилых чердаках не подлежит сомнению. Действительно, если допустить, что в пространстве чердака под крышей воздух не движется, то рано или поздно конструкции из дерева начнут загнивать. Дело в том, что при соприкосновении теплого воздуха с холодной поверхностью кровли образуется конденсат, влага от которого впоследствии стекает на элементы обрешетки и стропильной системы.

Для движения воздуха на чердак извне должен поступать холодный воздух, он будет разгонять и разбавлять теплый воздух, который поступает снизу. Таким образом можно избежать эффекта конденсации. Как правило, для холодного чердака используют слуховое окно с жалюзийной решеткой.

Тем не менее полноценно вентилировать холодный чердак только за счет слуховых окон не всегда удается. Для дополнительного забора воздуха из атмосферы в многоквартирных домах устанавливают вентилируемые карнизы.
Если пространство под крышей обустроено под жилое, то их используют для естественного освещения. Хотя по мнению экспертов, поток света через проем люкарен меньше, чем у мансардных, так как наличие боковых стенок значительно сокращает объем проникающего света. Проемы могут быть расположены в один или несколько рядов.

И, наконец, люкарна – это возможность выхода на кровлю для экстренного обслуживания, скажем, при пожаре, наводнении и т. д. Возможно, можно было бы обойтись и одним выходом, но представьте насколько это неудобно в случае длинного здания. Как правило, лестницы в виде деревянных трапов устраивают с краю люкарны, которая, естественно, должна находиться посередине подъезда. Пары досок, на которых закреплены поперечные планки, вполне достаточно, чтобы подыматься по ним вверх до кровельного конька. При этом, как правило, расстояние между нижней кромкой проема и поверхностью пола мансарды составляет порядка 90 см. Верхний край проема размещают, исходя из высоты потолка мансардного помещения. Понятно, что чем выше размещена конструкция люкарны, тем более освещенной будет подкровельное пространство.

Виды люкарн ↑

Люкарны классифицируют по следующим параметрам:

•  по конструктивным особенностям;
• форме;
• материалу.

Различные конструкции ↑

В качестве примера рассмотрим три самые распространенные.

Плоские

Задача люкарны с плоской крышей (наклон не более 15°) – обеспечить приток наибольшего объема света и воздуха в подкровельное пространство. Учитывая достаточно маленький уклон для отведения излишков воды устанавливают водосточные желоба. Этот же параметр влияет на выбор материала для покрытия, например, черепица в этом случае не подходит. Более уместным будет покрытие металлом, цинком, медью и алюминием.

Односкатная

Люкарна с одним скатом считается самым простым вариантом. Эта конструкция имеет плоскую крышу с углом наклона чуть меньше наклона основной кровли. Помимо того, что это простейший вариант устройства, он и довольно рентабельный. Подобная конструкция позволяет получить большее пространство, нежели двухскатная, имеющая ту же ширину. И чем наклон ската меньше, тем пространство получается больше. Единственное, о чем не следует забывать, проектируя односкатную люкарну – обеспечить надлежащий сток воды. В зависимости от поставленных декоративных задач, крыша односкатной люкарны может иметь прямоугольную или трапециевидную форму.

Выбирая конструкцию такого окна, надо учитывать, что большая односкатная смотрится не совсем изящно.

Двухскатная

Такая люкарна по конструкции сложнее односкатного варианта, к тому же ее строительство обходится дороже. По форме ее крыша может быть островерхой или закругленной, а дождевая вода в этом случае будет стекать по обеим сторонам. При таком устройстве люкарна «съедает» высоту потолка, то есть основная часть площади, образующейся при ее устройстве не может использоваться как жилая.

Форма и размеры ↑

К проектированию таких конструкций не предъявляется жестких ограничений. Расположение, которое могут иметь слуховые окна, размеры, больше зависят от индивидуального видения проектировщика и назначения – выполняет ли оно декоративную роль или практическую.
Тем не менее, поскольку крыша со слуховыми окнами имеет давнюю историю, за эти годы были выявлены определенные закономерности. На их основе был разработан ряд требований. Нормы, в частности, предусматривают, что:

• их установка возможна на кровлях с уклоном, начиная с 35⁰;
• минимально допустимый размер открывающихся створок составляет 60х80 см, соответственно, размер люкарны может быть не больше 120х80 см;
• они не должны располагаться достаточно близко от конька, карнизов и фронтонов;
• шаг оконных проемов должен составлять как минимум 0,8 м, в противном случае усложняется монтаж покрытия кровли и профилактический осмотр крыши, в этих местах образуются снежные мешки.

Треугольное чаще всего можно встретить в частном строительстве. В качестве боковых стен в этом случае выступают скаты крыши люкарны. Слуховое окно гост 12506 81 с треугольным проемом имеет свои преимущества. Внешне очень привлекательные и элегантные, они могут располагаться на довольно высоком уровне, а малое количество примыканий с главной крышей уменьшает объем гидроизоляционных работ.
Для этих люкарен очень важен правильно рассчитанный размер, она не должна быть ни чересчур маленькой, ни чересчур большой. Наклон должен быть примерно в тех же пределах, что и главная кровля. Вопрос получения полезного пространства на мансарде в этом случае второстепенный, главное, обеспечить по-возможности большую освещенность и приток свежего воздуха.

Но при этом надо знать, что если не вывести фасадную часть люкарны вровень с фасадом строения, то внутренняя освещенность мансарды пострадает.

Люкарны имеют не только форму многоугольника. В эпоху барроко самыми популярными были слуховые круглые, а сегодня их заменили более оригинальные по дизайну полукруглые конструкции. Полукруглое слуховое окно известно под разными названиями:

• «летучая мышь», окаймленная плавной «волной»;
• ее комбинация с люкарной, имеющей односкатную крышу – благодаря изогнутому силуэту боковых стенок, идеально вписывается в главную кровлю;
• «бычий глаз» – люкарна овальной формы с крутой «волной.

Особенно красиво выглядят эти конструкции на крышах, выложенных черепицей или сланцем. Узкие полукруглые люкарны похожи на бойницы и уместны, если зданию нужно придать исторический вид. Из их достоинств можно выделить следующее:

• в конструкции нет «глухих» углов, в которых будет скапливаться снег;
• дождевая вода беспрепятственно стекает с кровли, то есть можно утверждать, что в такой конструкции вероятность протечки изначально сведена к минимуму

Популярные некогда слуховые окна деревянные постепенно теряют свою востребованность. Их позиции сегодня занимают пластиковые, которые и значительно доступнее по цене, и такого ухода не требуют.

© 2022 stylekrov.ru

Слуховое окно на крыше. Слуховые окна на крыше: рассматриваем устройство

Содержание

1. Слуховое окно на крыше. Слуховые окна на крыше: рассматриваем устройство
2. Нужно ли окно на чердаке. Зачем окно на чердаке
   • Как появилось окно на чердаке
   • Какую функцию выполняет окно на чердаке
   • Какие магические значения приписывают окну на чердаке
3. Слуховое окно на крыше размеры. Конструкция слухового окна на крыше
   • Какими бывают слуховые окна?
   • Проектирование слухового окна
   • Каркас слухового окна
4. Видео крыша 9. Слуховые окна вальмовой крыши. Холодный чердак

Слуховое окно на крыше. Слуховые окна на крыше: рассматриваем устройство

Расположенная на крыше конструкция, представляющая из себя окошко, имеет название слухового. Существует много вариантов оформления крыш частных домов, если это административные, жилые помещения, преимущественно создают их покатые варианты. Такая кровля имеет много достоинств, часто в них монтируются слуховые отверстия, что несложно создать собственными руками. Расположение, формы этих блоков могут отличаться, тем не менее, они всегда выполняют одинаковые функции.

Слуховое окно представляет собой проем в кровле, от привычного оконного, он отличается небольшими размерами, а также функциональным назначением.

Какие функции выполняет такая конструкция?

1. Обеспечивает доступ дневного освещения внутрь помещения чердака.
2. Позволяет двигаться воздушным массам, обеспечивая естественную вентиляцию комнаты или подкровельного пространства.
3. Дает возможность выйти на крышу прямо из чердачного помещения.
4. Выполняет декоративную роль, украшая кровлю снаружи, улучшая интерьер комнаты изнутри.

Преимущества оконного блока, монтируемого на чердачном помещении, можно оценить, рассмотрев следующую схему:

• любая теплоизоляция, даже самая высококачественная, неизменно приводит к теплопотерям, что происходят на чердачном этаже. Воздушные массы, чтобы нагреты внутри дома, поднимаются вверх, там они сталкиваются с холодным покрытием крыши (черепица, шифер). На подкровельных плоскостях образуется конденсат, влага же способна разрушать большинство материалов, в том числе и древесные стропила;
• помещение, которое не освещается, отличается сыростью, быстро формируется грибок, развивается плесень, споры которой, рано или поздно, распространяются по всему дому;
• без проникновения солнечных лучей, отсутствии правильной циркуляции воздуха, микроклимат чердака становится затхлым, порой, опасным для здоровья человека: на нем могут селиться особенно опасные споры черной плесени;
• сильный ветер позволяет слуховым отверстиям выполнять функции обратных клапанов. Подобные нагрузки способны поломать крышу, сорвать её с места расположения. Это происходит из-за того, что проникновение ветра под поверхность кровли, способствует формированию воздушных потоков, что имеют способность поднимать края крыши. Слуховые окна принимают на себя нагрузку, ветер скорее нарушит их целостность, нежели оторвет крышу с дома;
• когда строение отличается большими размерами, массивную кровлю, а, значит, минимальный риск сдвига крыши с места, такие проемы все равно должны быть. Здесь они играют роль клапанов, предотвращающих вибрации, отрицательным образом влияющие на состояние здания.

Нужно ли окно на чердаке. Зачем окно на чердаке

Окно, которое находится на чердаке, называется «слуховым». Считается, что эти проёмы начали появляться, когда хозяева зданий поняли, что чердаки также можно обустраивать для проживания либо сдавать в аренду другим людям. Появилась резонная необходимость организовать в чердачном помещении освещение.

Как появилось окно на чердаке

Есть легенда, которая связана с Манежем в Москве, построенным в 1817 г. в честь разгрома Наполеона. Для сооружения Манежа привлекли крепостных мужиков, где главным был мастер по фамилии Слухов. Он славился изготовлением крыш, и во время строительства был ответственен за выполнение кровельных работ.

Вначале крыша Манежа не была оборудована оконными проёмами, и проветривание чердачного помещения не производилось. На сильной жаре чердак сильно нагрелся, и воздух, который расширился в объёме, повредил потолочное перекрытие. Про это доложили Александру I, и кровлю нужно было срочно менять. Слухов решил эту проблему, и установил на скатах множество окон для вентиляции, затем их начали называть по фамилии мастера – «слуховыми».

Какую функцию выполняет окно на чердаке

Основная задача оконного проёма на чердаке – обеспечить нормальное проветривание мансардного помещения. Но что произойдёт, если проигнорировать это требование:

1. Даже с условием качественной междуэтажной теплоизоляции, тепловые потери через чердак неизбежны. Тепло быстро остынет на чердаке и преобразуется в конденсат, это при недостаточной вентиляции вызовет его значительную концентрацию.
2. Отсутствие естественного света спровоцирует быстрое появление плесневого грибка, не говоря уже о пауках. Поэтому у любого владельца жилища при отсутствии чердачного окна будут всё время появляться эти неприятности.
3. Обоснование наличия окна в плане физических свойств и строительных норм строительства. Кровля – это самая слабая часть любого дома, ее все время пытаются разрушить порывы ветра и если конструкция крыши очень жёсткая, то ветер пытается поднять кровельный материал.

Внимание! Также правильная установка окна даёт возможность облегчить очистку крыши от скопившегося снега, веток, листвы и различного мусора. Если конструкция позволяет, то через оконный проём можно попасть на крышу для выполнения ремонта.

Какие магические значения приписывают окну на чердаке

Одним из наиболее уникальных элементов любого дома в плане магических свойств считается оконный проём.

Окно является видимой физической преградой, которая защищает жилище от плохой погоды, злоумышленников, различных животных и птиц. Но при этом, благодаря прозрачности стёкол в окне миры с двух сторон оконного проёма в одинаковой степени доступны друг другу, при этом обмен информацией производится как между прохожими на улице и внутренним микромиром дома с его жильцами, так и на уровне энергетических материй.

Помимо этого, окно имеет способность к отражению одушевлённых и неодушевлённых объектов наподобие зеркала, и хоть такое отражение имеет немного иной характер, к окнам относятся такие же магические свойства, как и к зеркалам.

Внимание! Поскольку оконный проём – это портал, за счёт которого различные существа и энергии могут попасть в жилище либо покинуть дом, самое главное, чтобы ничто не смогло нарушить проводниковые свойства оконных стёкол. Даже незначительные дефекты стекла могут изменить свойства оконного проёма так, что оно будет неконтролируемым относительно параллельных миров и энергетической материи.

Пузыри и сторонние вкрапления, неровность стекла, царапины приведут к неэффективности защитных мероприятий, принятых хозяином дома для безопасности своего жилья от воздействия тёмных сил, и даже менять характер действия различного рода амулетов с положительного на отрицательное. Именно по этой причине необходимо сразу менять деформированные стекла на новые.

Слуховое окно на крыше размеры. Конструкция слухового окна на крыше

Слуховое окно на крыше обустраивают обычно для обеспечения вентиляции на чердаке или мансарде.

Кроме того, они служат также для создания красивого внешнего вида кровли и всего дома.

Мансардное или слуховое окно – это рама со стеклом, которая встроена в плоскость кровли.

Оно может иметь самые разнообразные формы и конструкции, благодаря чему облик всего дома становится оригинальным и неповторимым и здание обретает свой собственный стиль.

Какими бывают слуховые окна?

Виды слуховых окон определяют по форме крыши над окном и конструктивным особенностям:

• с плоской крышей
• четырехугольное односкатное
• с вальмовой крышей
• треугольное
• четырехугольное с двускатной крышей
• панорамное с крышей трапецией
• мансардное
• круглое или полукруглое
• полностью стеклянное и много других вариантов.

Слуховые окна на крыше служат для проветривания помещения, в котором никто не живет, чтобы все деревянные конструкции не подвергались гниению.

Их используют в качестве двери на крышу для ремонта и обслуживания, а также как аварийный выход при пожаре и других происшествиях.

Если же на чердаке у вас находится жилое помещение, то конструкция слухового окна служит для освещения.

Правда специалисты утверждают, что такие проемы пропускают в дом намного меньше солнца, чем мансардные, так как боковые стенки препятствуют попаданию света внутрь.

Устанавливать их можно на крыше практически любой конструкции – односкатной, двускатной, четырехскатной, ломаной, многощипцовой.

Возможны самые разнообразные варианты сочетания крыши дома с видом проема, а размещаться оно может как на самой крыше, так и на фронтоне.

Если вы выбрали для своего дома вариант с плоской крышей, то следует учитывать, что такое устройство должно быть оснащено дополнительными желобами для стока.

Поэтому кровлю нужно сделать под уклоном примерно от 5 до 15º.

Вариант четырехугольной формы с двускатной и односкатной крышей схож по устройству с окном с плоской крышей, но угол уклона скатов должен составлять от 15 º.

На кровле частных домов и дач часто попадаются треугольные варианты. Вместо боковых стенок у него скаты.

Так можно его монтировать с меньшим количеством стыков, но и света в помещение будет попадать значительно меньше.

Очень интересно смотрится вариант округлой формы. Оно делает внешний облик дома очень необычным.

Наиболее интересным вариантом как в плане функциональности, так и внешнего вида, является слуховое окно в виде зенитного фонаря.

Оно делает дом визуально легче и воздушнее, а солнца в комнаты пропускает очень много.

Мансардное окно крепится также между стропилами. Используют их на скатах 15 #8212 20º. Это преграда для потоков воды, поэтому устройство такого варианта очень сложное.

Изготовление данного изделия своими руками практически невозможно, поэтому лучше всего заказать готовые деревянные или пластиковые окна у специалистов.

Готовые изделия от производителей имеют специальный оклад, который при открывании защищает помещение от попадания воды.

Проектирование слухового окна

Прежде чем создать чертеж вашего будущего слухового окна, следует ознакомиться с требованиями СНиП, так как выполнение строительных норм для устройства слухового или мансардного окна своими руками необходимо.

Придерживаясь этих требований, вы получите надежное и долговечное изделие, с мощными эксплуатационными параметрами.

Основные требования СНиП к слуховым окнам:

• Установка возможна, только если крыша имеет угол наклона от 35º
• Надстройки нужно размещать на четко ограниченном расстоянии от наружных стен
• Створки должны быть не меньше размера 0,6 на 0,8 м, то есть размер проема должен составлять минимум 1,2 на 0,8 м.
• Если вы хотите сделать проем с вальмовой крышей, то он не будет продолжать стену дома.

Что касается материалов, для обшивки используют медь, металлические листы, черепицу. Некоторые варианты могут иметь свою кровлю, выступы, водосточные желоба.

Если в крыше сделан очень большой проем, то он может служить балконом.

Исходя из того, какие параметры вашего дома, зависит и то, какие виды слуховых окон вы сможете сделать.

Каркас слухового окна

Когда вы определили размеры вашего проема, следует разработать чертежи будущего изделия. Оно должно не только выполнять свои функции, но и украшать фасад дома.

Специалисты утверждают, что общая ширина слуховых отверстий должна быть больше половины ширины мансарды.

После того, как вы составили чертеж, можно начинать устройство изделия своими руками. Изготовление нужно начинать тогда, когда устанавливается несущая система крыши всего строения.

Видео крыша 9. Слуховые окна вальмовой крыши. Холодный чердак

Слуховое окно в мансардной крыше

Слуховые окна в мансардном этаже

Слуховое окно в мансардной крыше является не просто украшением, помогающим создать уникальный дизайн кровли, но и увеличивает количество света в помещении. Это может быть довольно простая конструкция, которую можно установить самостоятельно, или изделие сложной дизайнерской формы, придающее кровле индивидуальность.

Как появились слуховые окна?

Слуховое окно на крыше впервые начали появляться в Европе в середине XIX века. Они служили в основном для создания освещения на чердаке, благодаря чему помещение стало пригодным для жилья и хозяйственных нужд. Спустя некоторое время архитекторы начали использовать этот прием не только с практической, но и эстетической точки зрения. Окна приобрели популярность в таких направлениях, как Ренессанс, готика, барокко. Внешний вид их сильно отличался в зависимости от страны, в которой строилось здание.

В России впервые такие конструкции стали известны после победы над Наполеоном. Крыша со слуховым окном спустя десять лет уже никого не удивляла, стала обыденностью, особенно для Москвы и Санкт-Петербурга. Чердаки чаще всего использовали для проживания люди с малым достатком, помещения часто отдавались под мастерские.

Какие окна бывают?

В зависимости от вида и расположения слуховых окон их разделяют на следующие типы:

• Расположенные в щипцовой стене.
• Дормер, который может иметь разную форму:

1. 1. треугольную.
   2. четырехугольную, применяется, если крыша имеет скаты.
   3. трапециевидную.
   4. сегментообразную, чаще всего такие окна называют панорамными, используются, если кровля имеет форму трапеции.
   5. арочную.

• Антидормер. Окно расположено не под наклоном, под него в кровле делается специальная ступень.
• Наклонное.
• Зенитный фонарь: оно не открывается, находится в верхней части кровли.

Нельзя считать данную классификацию исчерпывающей, так как строительные технологии постоянно совершенствуются, появляются новые технологии и материалы.

Конструктивные особенности

В зависимости от типа кровли будет отличаться и слуховое окно на крыше, конструкция которого подбирается специальным образом.

• В щипцовой стене. Такие окна обустраивают в верхней части стены, которая располагается с торца здания. Оно имеет треугольную форму, по бокам располагаются скаты кровли. Располагается конструкция на той же плоскости, что и фасад здания. Такое окно не нуждается в каких-либо дополнительных сооружениях, оно открывается, к нему можно приставить лестницу и попасть через него на чердак.
• Дормер располагается целиком над скатом крыши. Для установки такой конструкции потребуется усилить кровлю и позаботится о качественной гидроизоляции окна. Такой вид окна имеет наибольшее распространение за счет своей эффективности, встречается большое количество моделей.
• Антидормер – это слуховое окно на крыше, конструкция которого устроена таким образом, что оно не выступает за пределы крыши, при этом находится в одной плоскости с фасадом. Это встроенное окно, из-за этого оно уменьшает объем помещения внутри. Обустроить такое изделие проще, чем рассмотренное выше, однако из-за складывания внутреннего пространства помещения оно не получило широкого распространения.
• Наклонный тип. Такое окно чаще всего называют мансардным, и оно не является редкостью. Вставляется такая конструкция в наклонную плоскость кровли, из-за чего тоже находится под наклоном. Форма такого окна может быть любой; изготавливается оно обычно из металлопластика.
• Зенитный фонарь. Он создан полностью из стекла, форма может быть разной. Благодаря конструкции фонарь дает максимальное освещение чердаку, чаще всего используется в нежилых помещениях, так как нет возможности его зашторить или открыть для проветривания.

Примеры использования слухового окна

Мансардные слуховые окна могут применяться практически в любом типе кровли и имеют множество решений формы и размера, что делает их универсальными. Чаще всего такие конструкции можно встретить на скате крыши или в плоскости стен, однако можно применять их и для односкатных конструкций.

Достаточно широко распространены слуховые окна вальмовой крыши. Они хорошо подходят для классических домов или старинных архитектурных решений. Рамы обычно треугольной формы, окна дают хорошее ровное освещение, ощущение уюта и спокойствия. Такой тип окон широко применяется и для современных конструкций, особенно когда кровля сильно опущена на этаж.

Треугольные окна достаточно просты в исполнении, обходятся дешевле иных нестандартных форм, при этом дают наиболее ровное освещение, однако количество света будет умеренным. Это хорошо, если вы собираетесь превратить мансарду в спальню, но не подходит для детской, игрового зала или гостиной. Иногда встречаются арочные окна: они небольшие, но создают определенное дизайнерское направление, которое привлекает внимание к дому. Освещение такие окна дают минимальное, могут использоваться для проветривания, если будут иметь открывающиеся створки.

Располагать слуховые окна можно как по одному, так и группами, главное – не нарушать целостности опорных элементов кровли. Расположение конструкций может быть как по горизонтали, так и по вертикали. Если необходимо добиться широкого обзора и хорошего освещения, можно использовать панорамное окно, однако через него обычно уходит много тепла.

Если крыша трапециевидная, у нее не будет боковых стенок, поэтому окно закрывают кровельными материалами, применяют специальную гидроизоляцию. Слуховое окно мансардного этажа подбирается обычно в зависимости от назначения помещения и типа кровли. Существует большое разнообразие вариантов, поэтому подобрать подходящий можно всегда.

Какие требования нужно соблюдать при проектировании?

Двускатная крыша со слуховым окном не только хорошо смотрится, но и превращает чердак в пригодное для проживания или иного использования помещение. Однако требуется соблюдать определенные правила, выбирая мансардное окно.

Прежде всего следует учесть сторону света, на которую будет смотреть будущее окно. Южная сторона дает больше света, поэтому, если вам не нужно яркое освещение, можно установить окна небольшого размера или использовать тонировку. Чем больше размер окон, их количество и наклон, тем больше света будет в помещении. Оптимальный размер высчитывается примерно так: на один метр остекления должно приходиться 9 метров пола. Желательно включить мансардное окно в проект еще до того, как начнет строиться кровля: это значительно облегчит их установку, так как для окон будут предусмотрены специальные места, и не придется разбирать кровельный материал.

Двускатная крыша со слуховыми окнами может иметь разное освещение в зависимости от будущего назначения помещения, поэтому необязательно ограничиваться одним окном: можно установить их столько, сколько потребуется. Основным условием является лишь то, что рама должна попадать между стропилами, не нарушая их целостности. Необходимо соблюдать требования СНиП, они нужны на стадии проектировки, когда разрабатывается общая концепция помещения и его стиль.

Если у здания не очень удобная форма крыши, слуховое окно треугольное можно разместить на стене мансардного этажа. Оно может одновременно служить и входом на чердак. Такие окна можно использовать для нежилых чердаков или в комплексе с другими решениями. Максимальный размер окна ограничивается плоскостью крыши, а рассчитывается из соображений освещенности. Чем плоскость стекла больше, тем света в помещение будет попадать больше. Кроме этого, для того чтобы конструкция не нанесла вред кровле, не ослабила ее и прослужила достаточно долго, необходимо соблюдать требования и нормы строительства. СНиП включает следующие требования:

• Наклонные окна ставят, если угол наклона не меньше 35 градусов.
• От наружных стен строения можно располагать надстройки только на регламентированном расстоянии.
• Минимальный размер открывающихся створок должен составлять 0.6×0.8 м, допустимый размер на крыше 1.2×0.8 м.
• Фасад не должен быть продолжением стены, если планируется обслуживание окна с вальмовой крышей, проем которого имеет четырехугольную форму.

Как сделать слуховое окно – практические навыки мастера чердака

Оконный проем на крыше служит источником света для чердака и мансарды. Кроме того этот элемент повышает эстетическую привлекательность строения. Окна на чердаке, другое название — слуховые окна, могут быть оформлены в разных стилях и иметь различную конструкцию.

Разновидности чердачных окон

Другое название слухового окна — мансардное окно. Независимо от этого оно должно соответствовать требованиям самого высокого уровня. Важна прочность конструкции и соответствие архитектурному стилю здания, а также возможность слуховых окон обеспечивать свет и вентиляцию в нужном количестве.

Слуховые окна являются неотъемлемым элементом строений уже долгое время. В зависимости от модных тенденций менялись их дизайн и строение.

Оконные проемы могут иметь несколько видов исполнения:

• Окно, совмещенное с плоскостью крыши.
• Слуховые окна, имеющие боковые стены, а также фронтонную стену помимо плоскости дома.
• Окна с боковыми стенами и фронтоном, расположенным в плоскости строения.
• Мансардные окна, не имеющие боковых стен, фронтон которых располагается в плоскости дома.

Последние три варианта имеют вертикальное остекление.

Проемы для окна на чердаке могут быть треугольной и трапециевидной формы, а также иметь форму арки с остеклением по всей вертикальной плоскости.

Конструкций, имеющие боковые стенки, подразделяются на следующие типы:

• С односкатной кровлей.
• С двускатной кровлей.
• Вальмовые.
• В виде лучковой или циркульной арки.
• Плоские французские.

Чтобы слуховое окно вливалось в общий экстерьер, нужно правильно подойти к выбору типа конструкций и его расположение на крыше и относительно основных окон дома.

Составление проекта

Оконные проемы, включая круглое окно на чердаке, должны соответствовать определенным Санитарным Нормам и Правилам, которых необходимо придерживаться при проектировании и монтаже. Основными регламентирующими документами являются СНиП II-26 и СНиП 21-01. Только в этом случае можно рассчитывать на надежность и долговечность окон без снижения качественных характеристик крыши.

Основными требованиями можно назвать следующее:

• Устанавливать окна можно при уклоне ската основной крыши больше 35 градусов.
• При расположении надстройки следует придерживаться установленного расстояния от наружных стен дома.
• Минимальные параметры створок слухового окна составляют 60*80 см, следовательно, размер оконного проема на чердаке может быть не более 120*80 см.
• При установке окон с вальмовой кровлей и четырехугольной формой следует помнить, что фасад такого окна не должен продолжать стену дома.

Согласно ГОСТ слуховые окна облицовывают разными материалами, включая медь, металл или черепицу. Конструкция окон может иметь собственную кровлю и водосточный желоб, но можно выполнять монтаж без этих элементов. Габаритные окна могут оснащаться балконом, который делает крышу более привлекательной. Окна-люкарны — это название окна на чердаке с боковыми стенками и фасадом, застекленным по всей площади.

Окна треугольной формы на чердаке двускатной крыши

При самостоятельной установке окон на чердаке, следует отдавать предпочтение проемам в виде треугольника, имеющим крутые кровельные скаты. Популярность такой конструкции обусловлена следующим: фронтон окна не имеет заглубления в крышу, он располагается на одной линии с несущей стеной. При этом расположение проема слухового окна и окон дома должно сочетаться. Это поможет сохранить архитектурные особенности строения.

Уклон кровельных скатов треугольных окон составляет около 60-70 градусов, поэтому полезная площадь мансарды не изменяется. Оконные проемы на крыше, имеющие треугольную форму, делают эстетически привлекательным внешний вид крыши и позволяют более эффективно и оригинально сделать планировку мансарды или чердачного помещения.

При установке треугольных слуховых окон следует помнить, что их кровля примыкает к общей кровле. Следовательно, отсутствует необходимость выполнения гидроизоляции мест соединения боковых стен с крышей. Это делает проще и быстрее процесс герметизации, а также облицовку двухскатной крыши со слуховыми окнами.

Сборка основной части — как сделать правильно

Сборка каркаса окна на чердаке начинается только после возведения фронтонов и стропильной системы основной крыши. При этом между стропилами рекомендуется оставить проем. Стропильная система слухового окна имеет некоторые отличия, в ней стропила по бокам конструкции усилены дополнительными элементами. Такая схема поможет каркасу выдерживать значительные нагрузки.

Фронтон окна, устроенного в крыше, должен иметь поддержку от боковых стен. Они устанавливаются под прямым углом к внешней стене, их высота составляет 1,5 метра. Каркас боковых стен должен упираться на потолочные балки.

Боковые стенки чердачного окна устанавливаются после монтажа основной стропильной системы. Далее выполняют привязку горизонтальных перекладин и стоек фронтонного каркаса окна.

После этого решение задачи, как сделать слуховое окно на крыше, заключается в выполнении таких действий:

• Стропила, которые прилегают к стенам, подпиливают и выравнивают по обшивке стены.
• Между усиленными стропилами устанавливают перемычки, крепление которых выполняют металлическими накладными кронштейнами. На этом этапе запрещено делать врубки или врезки, так как это снижает несущую способность стропильной системы.
• Проверяют вертикальность фронтона слухового окна.
• Устанавливают конек и вновь проверяют расположение фронтонного каркаса.
• В соответствии с шаблоном вырезают стропильные ноги мансардного окна и фиксируют их на коньке и на нижней балке конструкции.
• Обшивая фронтон слухового окна в мансардной крыше, нужно обратить внимание на тот факт, что обшивка должна совпадать с обшивкой стены.
• При изготовлении укороченных стропил можно применить универсальный шаблон. Это поможет сократить временные затраты на работу.

Ендова у слухового окна

Окно на крыше может быть устроено по принципу многощипцовой кровли, но с некоторыми различиями в технологии монтажа. Разный уклон скатов треугольного окна и многощипцовой крыши требует нестандартного решения проблемы, поэтому скаты окна и крыши соединяются нестандартными разжелобками.

Конструкция слухового окна на крыше в этом случае предполагает использование накосных стропил, они служат опорой для укороченных стропильных ног. При монтаже окна такого типа необходим правильный расчет длины и сечения ендовы, а также углов соединения боковых стен с коньковым брусом. На каждый проем устанавливается по два разжелобка.

Правила монтажа нижней части чердачного окна

Окно на чердаке в своей нижней части имеет особенности установки, на это следует обратить особое внимание. Внутренняя часть крыши должна скрываться в нижней части чердачного окна так, чтобы ее не было видно изнутри. Решить проблему можно с помощью особенной установки разжелобков.

Балку разжелобка монтируют непосредственно на кровельный материал общей крыши. Она выступает в качестве опоры для стропил двускатного каркаса чердачного окна. На каркас приколачивают обрешетку из влагостойкой фанеры, на которую непосредственно крепят кровельный материал. Обшивают мансардные окна, двигаясь в направлении от конькового бруса к нижней части конструкции. А вот финишное покрытие крепят в обратном направлении, снизу вверх.

Приняв решение самостоятельного монтажа оконных проемов на крыше, необходимо тщательно изучить все тонкости этого процесса. При обустройстве слуховых окон сложной конструкции или оригинальной формы лучше всего обратиться за помощью и консультацией к профессиональным мастерам.

Слуховое окно на мансардной крыше

Кровля состоит из многих элементов, некоторые из них носят декоративный, а другие – практический характер. Максимальную площадь крыши занимают плоские скаты, которые способствуют стоку дождевой воды, что защищает все строение. Кроме скатов, важную роль играют вспомогательные компоненты. Одним из них является слуховое окно. Оно обеспечивает естественное освещение мансарды, если она есть на кровле, а также служит для отвода влажного воздуха из-под крыши. Благодаря этим окнам солнечные лучи падают под более привычным углом, чем через горизонтальные окна на крыше. Есть несколько разновидностей таких окон. Дополнительная информация будет рассмотрена в статье.

Есть из чего выбирать

Слуховое окно не является новинкой в строительном деле. Оно долгое время используется как практический элемент кровли. Разновидностей долмеров ровно столько, сколько разновидностей форм кровель. Различия между окнами такого рода лежат как раз в том, какого рода кровля их покрывает. Среди них можно выделить:

• плоские;
• односкатное;
• вальмовое;
• двускатное;
• трапециевидное;
• арочное;
• круглое.

Каждый вид подбирается под конкретные потребности и в зависимости от общего дизайна дома. Если в нем преобладают округлые формы, тогда и форма крыши окна будет такой же. Кроме того, форма самих створок может быть не только прямоугольной. Некоторые проектировщики утверждают, что такие окна обладают меньшей эффективностью по сравнению с мансардными. Связано это с меньшей пропускной способностью, т. к. лучи меньше времени находятся под требуемым углом.

Нет никаких ограничений в отношении того, на какую крышу можно монтировать слуховые окна. Это добавляет определенной работы мастерам, которые будут заниматься монтажом, но результат однозначно порадует. Не существует строгой привязки к форме крыши, на которой будут находиться слуховые окна. Например, на односкатной отлично будут смотреться окна с полукруглой кровлей и такой же формы. Долмеры могут быть смонтированы не только в скат, но и во фронтон кровли. В некоторых случаях допускается монтаж долмеров на плоскую кровлю, но в этом случае придется предусмотреть способ, по которому дождевая или талая вода будет как можно скорее удаляться. Это связано с тем, что она будет скапливаться под окнами, следствием чего будет сырость.

Чтобы сэкономить средства, вместо боковых стенок слухового окна, можно сделать скаты большей длины. При этом получиться конструкция треугольной формы. Преимуществом такого решения является простота стыковки со скатом. При этом стоит учитывать, что света в помещение будет попадать меньше. Если приоритетом является проникающий свет, тогда скаты слухового окна можно сделать прозрачными и получиться зенитный фонарь. Если на мансарде, где располагаются зенитные окна предполагается наличие спального места, тогда лучше предусмотреть жалюзи. Кто-то вместо слуховых окон предпочитает мансардные, но важно понимать, что их стоимость несколько выше, чем у слуховых.

Когда возможен монтаж

Стоит понимать, что монтаж слухового окна возможен не всегда. Есть определенные нормы СНиП, которые регулируют процесс монтажа долмеров. Только в случае точного следования разработанным правилам, удается достичь максимальной продолжительности службы слуховых конструкций. Вот несколько нюансов, которые важно учитывать при проектировании:

• угол крыши;
• расстояние от наружных стен;
• существуют минимальные размеры слуховых окон.

Для правильного стока воды при наличии слухового окна, угол ската должен быть не меньше 35 градусов. В отношении размеров стоит сказать, что размер слухового окна должен быть не меньше 10% от общей площади чердачного помещения. Но минимальный размер створки составляет 60×80 см. Если слуховое окно делается на вальмовой крыше, то его необходимо расположить таким образом, чтобы оно не было продолжением основной стены. Чаще всего отделка слухового окна производится таким же образом, что и крыша. Но допускается и отдельное оформление, которое подразумевает наличие собственной кровли с отдельным настилом и водоотливами.

Процесс сооружения

Монтаж слухового окна подразделяется на несколько этапов, каждый из которых требует особого подхода. Все начинается с сооружения каркаса.

Каркас

Слуховое окно на мансарде сооружается уже после того, как будет полностью готова стропильная система кровли. При этом оно должно быть спроектировано заранее. Это учитывается во время расстановки ферм. В месте, где будет смонтирован проем. Соседние фермы при этом немного раздвигаются, чтобы их не пришлось резать. Следствием этого стала бы потеря прочности. «Кукушка» имеет свою стропильную систему. Причем ее сооружение не уступает по сложности кровельному. Стропильные ноги, на которые будет оказываться вся нагрузка по завершении монтажа, изготавливаются тройными или двойными.

Для лицевой части такого сооружения или фронтона потребуется дополнительная опора. В ее роли выступает внутренняя стена. Ее высота должны быть не меньше 1,5 метра. Она устанавливается перпендикулярно фронтону и основной стене. Только в этом случае будет возможность добиться требуемой прочности. Сами стены стоят на балках, которые являются потолочными. Эти стены собираются уже после того, как готова кровельная система. Одновременно с их монтажом выполняется фиксация к ним оконного проема. Чаще всего такая конструкция выполняется в той же плоскости, в которой находится одна из стен. Если это так, то опорные стропильные ноги не должны выходить за ее уровень.

Они обрезаются вровень с основной стеной, чтобы добиться гармонии. Для того чтобы усилить проем делается дополнительная перемычка. Она устанавливается между стропильными ногами проема, на нее также опирается коньковый брус «кукушки». Чаще всего она выполняется из древесины, которая усиливается металлическими накладками. Балка-перемычка монтируется таким образом, чтобы она была вертикально в соответствии с фронтоном слухового проема, чтобы обеспечить правильное примыкание коньковой балки окна. Стропила, которые являются боковыми для окна должны верхней частью упираться в коньковую балку кровельной стропильной системы. Если окно находится в одной плоскости со стеной, то обшивку нужно выполнить таким образом, чтобы она не выступала за пределы стены. В качестве материала может применяться влагостойкая фанера или ОСБ плита.

Ендовы

К монтажу треугольного проема необходимо подходить таким же образом, как к настилу покрытия на многоскатную крышу. Но есть и свои нюансы, которые стоит учитывать. Каждый скат кровли, обычно, имеет одинаковый наклон. Но это не так в отношении «кукушки», здесь угол скатов кровли проема может быть большим в несколько раз. При стыковке возникает проблема, т. к. потребуется использовать ендовы с различным углом сторон. Если проем будет глухим, тогда для его изготовления применяются дополнительные укороченные стропильные ноги, которые упираются в накосные стропила кровли.

Чтобы добиться правильного примыкания и оттока дождевой или талой воды, необходимо правильно высчитать длину ендов, а также сечение балки, на которую они будут опираться. Также для разжелобков потребуется заранее знать под каким углом скат проема будет находиться к скату основной кровли. Заранее необходимо подготовить пару таких балок, но они должны быть в зеркальном отображении. При работе лучше использовать заранее подготовленный шаблон.

Нижняя часть

Нижняя часть конструкции требует не менее внимательного подхода, чем остальные. Нижняя часть должна быть опорой для мягкой кровли, которая внутренней частью будет скрываться в ней. При этом боковые стенки должны прикрывать ее таким образом, чтобы ее не было видно. Скрыть ее поможет разжелобок, смонтированный упрощенным методом. Балка под него монтируется сверху основного кровельного настила. Она служит опорой для стропильных ног треугольного окошка. После этого делается сплошная обрешетка для окошка из влагостойкой фанеры, на которую и укладывается настил для проема. Обрешетка монтируется сверху вниз, а кровельный настил наоборот. Видео о монтажных работах можно посмотреть ниже.

Заключение

Как видно, нет двух одинаковых проектов, каждый отличается сложностью и уникальностью конструкции. При этом есть основные правила, которых важно придерживаться. Без них можно ослабить прочность всей стропильной системы кровли, что обернется дорогостоящим ремонтом или заменой основных узлов. Никогда не соглашайтесь на обещания мастеров, которые хотят только попробовать соорудить подобную конструкцию. Это всегда говорит о недостаточной подготовке, за которую придется расплачиваться заказчику. Не соглашайтесь на варианты «как проще», а найдите такого мастера, который будет готов воплотить задумку архитектора.

Слуховое окно на крыше: конструкция и чертеж

Слуховое окно – это застекленная оконная рама на крыше, предназначенная для освещения и проветривания мансардного или чердачного помещений, а также для прямого выхода на кровлю. Этот малый архитектурный элемент имеет множество названий: «скворечник», «домик гномов» и историческое «люкарна». Как правило, слуховое окошко располагается параллельно стене фасада или является ее продолжением. Существует тысяча способов, как сделать слуховое окно на крыше и оригинально его оформить, придав зданию собственный неповторимый вид. Типичное слуховое окно на крыше коттеджа Пример истории – готическая французская люкарна

Для чего нужно слуховое окно?

Изначально слуховые отверстия на крыше были задуманы для выравнивания давления воздуха между наружным атмосферным и внутренним подкрышным. С точки зрения законов физики избыточное давление скорее выбьет хрупкое стекло, чем приподнимет и деформирует тяжелую кровлю.

Помимо практической функции, люкарна часто имеет декоративное значение. Украшенное резными наличниками, лепным обрамлением и другими декоративными элементами, оно служит украшением как внешности дома, так и интерьера мансарды.

Какие бывают слуховые окна?

Разнообразие видов кровельных надстроек определяется заданной формой оконного проема и архитектурой кровли.

По форме оконной рамы различаются слуховые окна:

• прямоугольное,
• треугольное,
• арочное (полукруглое).

По конструкции скатов:

• односкатные,
• двускатные,
• вальмовые.

Виды слуховых окон

По способу расположения в конструкции кровли:

• Дормер – оформляется в виде выступа в скате кровли, требует повышенной гидроизоляции. Наиболее распространен в практике строительных работ.
• Антидормер – встроен в конструкцию кровли, поэтому не требует дополнительной гидроизоляции, в силу чего более прост в исполнении. Однако отнимает внутреннее пространство у чердака и, видимо, по этой причине встречается редко.
• Наклонное окно – то же, что и мансардное.
• В щипцовой стене – слуховое окно устраивается в торцовой стене двускатной кровли. Рама часто имеет форму треугольника, трапеции или арки.
• Зенитный фонарь – окно или стеклянная конструкция на горизонтальной или пологой кровле с минимально допустимым наклоном (5-15 0 ).

Также мансардные «скворечники» выполняются с боковыми стенами и без таковых. Располагаются фронтоном в одной плоскости со стеной фасада или же вне ее плоскости, чуть выше и дальше на скате кровли. Пример вальмовой кровли с двухскатным слуховым окном

В чем разница между окном слуховым и мансардным?

Вариантом застекленного отверстия на кровле является мансардное окно. Только устанавливается оно не вертикально, а под наклоном, и лежит в одной плоскости со скатом кровли. В силу своего конструктивного расположения, такое окошко должно выдерживать те же нагрузки, что и материал, покрывающий кровлю: дождь, град, тяжесть снежного покрова. Существенным преимуществом мансардных окон является то, что они пропускают в подкрышное пространство больше света, чем вертикальные оконные проемы, закрытые сверху и с боков коробкой «скворечника». Эстетичные мансардные окна из новейших материалов прекрасно украшают интерьер современной мансарды

Если есть возможность сделать проем мансардного окна достаточно большим, то можно превратить его в балконную дверь и организовать мансардный балкон, как на фото ниже.

Поскольку мансардные окна не должны пропускать наружную влагу, изготовить водонепроницаемый оклад для них самостоятельно вряд ли удастся. Рекомендуется приобретать готовые пластиковые и деревянные стеклопакеты у официального производителя. Такие оконные блоки изготавливаются с соблюдением технологии производства и, как часть кровельного настила, отвечают всем необходимым требованиям.

Слуховое окно в виде зенитного фонаря

Исторически фонарь в архитектуре – это балочная архитектурная форма, венчающая купол здания и служащая источником верхнего освещения и вентиляции. Украшенные декоративными деталями фонари устанавливали на храмах и соборах. В наши дни фонарь – стеклянная часть горизонтальной крыши. Его выполняют в виде плоского окна, купола, пирамиды или в форме теплицы. Они визуально увеличивают высоту мансардного помещения и пропускают внутрь больше солнечного света. Разновидности зенитных окон

Окно на крыше: практично и эстетично

Из-за этих примеров может сложиться впечатление, что слуховые окна нужны только в жилых помещениях, а на необитаемых чердаках, используемых в качестве хранилища всякого скарба, они не уместны. Это не совсем так, поскольку выходы в кровле нужны для вентиляции чердачного помещения и для обеспечения технического доступа на крышу. Формы кровли и варианты кровельных надстроек могут быть самые разнообразные. Люкарны размещаются как на кровельных скатах, так и фронтонах – торцевых стенах двускатной кровли. Выполненные с творческим подходом, они станут декоративным украшением всего вашего дома.

Нормативы

Садясь обдумывать конструкцию и принимаясь составлять чертеж будущего слухового окна, будет полезно ознакомиться с требованиями санитарных норм и правил, больше известных как СНиПы.

Если проект предусматривает обустройство нескольких слуховых проемов в ряд, расстояние между их внешними краями должно быть не меньше 80 см. Соблюдение этого требования позволит свободно устраивать профилактические осмотры крыши, чистку ее от снега или листьев, проводить замену кровельного материала. На некоторых крышах можно увидеть слуховые проемы в два ряда, сделанные один над другим. В этом случае рекомендуется соблюдать те же нормативы: шаг от нижнего края до пола и между самими проемами от 0,8 м.

Приступая к работе

Как было сказано выше и как можно будет увидеть из чертежей ниже, самой популярной конструкцией слухового окна на крыше является дормер. Поэтому в большинстве источников описание строительства чердачного окна предполагает возведение именно такого типа слухового проема.

Монтаж кровельного «домика» проводится только на уже установленные несущие стропильные «ноги». Своим конструктивом слуховой проем напоминает строении кровли, только в миниатюре. Он имеет собственную стропильную систему, обрешетку, а при двускатном покрытии – конек. Схема чердачного дормера в поперечном разрезе

Что касается наклонного мансардного окна, вписанного в поверхность крыши, его сооружение не требует возведения отдельного каркаса. Однако предъявляются дополнительные требования к качеству оконного блока. Поскольку одним из назначений слухового проема является освещение мансарды, хозяину стоит это учитывать и планировать дормер на южной стороне крыши. На худой конец – на восточной или западной, но главное – не на северной.

Процесс изготовления

В месте обустройства слухового окна несущие балки выпиливают и вынимают. Лучше, если несущие стропила будут одновременно краями обустраиваемого проема.

В идеале ширина слухового окна равна расстоянию между наклонными стропилами.

Так как устанавливать дормеры лучше без нарушения стропильной системы, зачастую сооружаются несколько кровельных надстроек в промежутках между балками. Затем монтируют усиленные вертикальные стойки, оконную раму и верхнее покрытие из стропильных брусков. Как правило, каркас «скворечника» выполняют из брусьев, хотя, если фундамент и несущие стены дома позволяют, фронтон и боковые стенки «домика гномов» выкладывают кирпичом.

Вертикальные стойки устанавливаются на нижнюю горизонтальную лобовую доску. Их вершины соединяются другой горизонтальной балкой – перемычкой над окном. Вертикальные стойки соединяются на вершине прогоном, а на прогон монтируются наклонные стропила – основа мини-кровли над слуховым проемом. В верхней точке, где смыкаются стропила, укладывается коньковый брус. Схема сборки стандартного слухового окна

Снаружи конструкцию обшивают доской, фанерой, другими фасадными и кровельными материалами. Поскольку слуховой проем является частью кровельной системы, он должен иметь надежную влагу- и теплоизоляцию. Поэтому особое внимание уделяют герметизации стыков и использованию подходящего изоляционного материала: битум, утеплитель, силиконовый и акриловый герметики, паронепроницаемая пленка. Все детали скрепляются металлическими уголками и планками с помощью саморезов или строительных гвоздей. Конструкция дормера с квадратным фронтоном и двускатной кровлей

После монтажа всех элементов и завершения наружной отделки переходят к внутреннему оформлению чердачного или мансардного выхода. Здесь хозяин имеет неограниченную свободу для творчества. Деревянные части покрываются защитными грунтовками или лакокрасочными составами, участки ниже и выше слухового окна оформляются в тон с общим интерьером подкрышного пространства. В качестве занавесок от лишнего солнца используются шторы либо жалюзи. Если мансарда отапливаемая, то под окном, как принято в стандартных городских квартирах, можно повесить радиатор.

Заключение

Итак, слуховое окно имеет функционально-декоративное значение. С одной стороны, оно служит для проветривания и освещения чердачного пространства, обеспечивает выход на крышу. С другой стороны, вносит разнообразие в архитектуру, придает зданию неповторимый облик. Задумавший возвести на своей крыше слуховое окно домовладелец стоит перед выбором: нанять опытную строительную бригаду или же собрать конструкцию своими руками по собственноручным чертежам.

для чего нужно, конструкции, отделка

Содержание

• Функциональное предназначение
• Какими бывают
• Конструктивные решения
• Проектирование и монтаж
  • Разработка каркаса
  • Монтаж каркаса
  • Особенности

Слуховые окна на крыше устанавливают в качестве источника естественного освещения и вентиляции в помещениях чердаков и мансард. А благодаря всевозможным конструктивным решениям они выполняют еще и эстетическую функцию – фасад дома приобретает привлекательный и законченный внешний вид.

Функциональное предназначение

Дома с крышей со слуховым окном всегда выделяются на фоне общей застройки своим оригинальным неповторимым видом.

Мансардные окна выделяют постройку на фоне обычных домов

Для чего нужно слуховое окно? Основной его функцией является обеспечение вентиляции и освещения подкровельного пространства. Выбирая место расположения источника естественного освещения чердака или мансарды, важно учесть ориентацию будущего слухового окна по сторонам света. Оно должно смотреть на юг, тогда будут достигнуты все требования к естественной инсоляции помещения.

Чердачное окно можно заменить устройством вентиляционной решетки. Отсутствие в конструкции кровли даже незначительного вентиляционного канала повлечет за собой существенные неприятности:

1. Неизбежно будут происходить теплопотери в пространство чердака, где при охлаждении воздуха образуется конденсат, который за неимением вентиляции, будет накапливаться в закрытом помещении.
2. Из-за отсутствия освещения на чердаке очень быстро распространится грибок и плесень.

Решетка может устанавливаться на фасаде дома из любого материала. Это могут быть кирпичные, деревянные, блочные дома.

Чердачная решетка служит заменой слуховому окну

Также слуховое окно на крыше может обеспечивать доступ на кровлю для ремонтных или монтажных работ.

Если говорить об архитектурном облике здания, то вальмовая, шатровая или полувальмовая крыша самой своей конструкцией предполагает устройство мансардных окон.

Какими бывают

Существуют разные решения. Оконная конструкция может быть вмонтирована в плоскость крыши или это может быть вертикальное остекление.

Распространено использование небольших треугольных, арочных и трапециевидных проемов с полностью остекленной вертикальной плоскостью.

Cлуховые окна на крыше, конструкции которых имеют боковые стены, различаются в зависимости от типа кровли:

• плоские;
• четырехугольные односкатные;
• четырехугольные двухскатные;
• треугольные;
• полукруглые;
• панорамные трапециевидные;
• световые фонари;
• круглые.

1. Односкатное

Это самый простой тип, характеризующийся наличием плоской крыши, уклон которой меньше уклона крыши.

У односкатного окна плоская крыша с небольшим уклоном

Оно характеризуется наличием достаточного пространства под потолком по сравнению с двухскатным вариантом. При его устройстве внимание следует уделить оборудованию качественного стока под дождевую воду и прочие осадки. Минусом небольшого уклона является уменьшение количества вариантов кровельных материалов, которые можно использовать.

2. Традиционным решением является окно, расположенное в стеновой плоскости на двухскатной крыше.

Двухскатная конструкция окна существенно уменьшает пространство под крышей

Сама конструкция двухскатной крыши характеризуется маленьким пространством над головой.  Окошко может иметь островерхую или закругленную форму. Сложная конструкция потребует больших финансовых затрат, чем односкатная. Минусом будет то, что подкровельное пространство конкретно уменьшится.

3. Внешнее исполнение вальмового окна вызывает ассоциацию с размеренной и уютной жизнью. Угол наклона конструкции и крыши повторяют друг друга.
4. Арочная конструкция придает внешнему виду дома атмосферу особняка. Помимо горизонтального расположения слуховых окон, возможно вертикальное размещение.
5. Окно с названием «зенитный фонарь» придаст внешнему облику здания визуальной легкости и воздушности.

6. Панорамные окна на крыше обеспечивают высокие обзорные качества и максимальное естественное освещение.
7. Ограждающие боковые поверхности трапециевидного окна покрываются кровельным материалом.
8. Окно, именуемое «летучей мышью», лучше подходит для оконных конструкций с небольшим уклоном.
9. Мансардные окна не служат для украшения фасада. Они выполняют практическую задачу по обеспечению мансардного жилого пространства достаточным количеством естественного освещения и свежего воздуха. Для устройства этих окон не потребуется возведение вспомогательных конструкций. В плане гидроизоляционных качеств современные оконные системы надежны и долговечны.

Конструктивные решения

Существует несколько основных схем расположения слуховых окон:

1. В щипцовой стене. Расположенная между скатами крыши верхняя часть торцовой стены, имеющая форму треугольника, называется щипцом. Окно располагают в плоскости фасада. Для этого не требуется дополнительное усиление.

   Расположение окна в плоскости фасада не требует дополнительного усиления

2. Дормер. Конструкция располагается на кровле. Главным условием для установки такого окна является необходимость усиления несущей способности крыши и выполнение гидроизоляционных работ. Конструкция слухового окна на крыше такого типа характерна тем, что подкровельное помещение абсолютно не теряет полезную площадь, а иногда даже приобретает. На подоконнике можно организовать зону отдыха, разместив на нем диванные подушки, а под ним можно устроить короб для хранения предметов быта. Для данного типа окон существует множество архитектурных решений, которые разнообразят внешний вид дома, выполненного в любой стилевой направленности.

   Расположение окна на крыше позволяет увеличить полезную площадь

3. Антидормер. Данный тип окон, наоборот, «утоплен» в поверхность крыши, поэтому дополнительных усилений не требует, дешевле в исполнении, но «съедает» площадь помещения под крышей.

   Антидормер уменьшает часть подкровельного пространства

4. Наклонное или мансардное. Окно монтируется непосредственно в кровельную плоскость. Производители предлагают множество вариантов форм и механизмов управления таких изделий: они могут быть круглые, треугольные, прямоугольные. Требования к ним предъявляются по влагостойкости и устойчивости к внешним нагрузкам.

   Мансардное окно встраивается в крышу

5. Зенитный фонарь. Это остекленная со всех сторон конструкция, позволяющая проникать в помещение максимальному количеству естественного освещения. Обычно встречается в кровельных конструкциях зданий общественного и производственного назначения. Может иметь любую конфигурацию.

Проектирование и монтаж

Перед тем как приступить к проектированию, следует ознакомиться с требованиями СНиП II-26 и СНиП 21-01. Зачем это делать? Их соблюдение гарантирует, что возводимая конструкция будет отвечать требованиям надежности и долговечности при том, что параметры кровли не утратят надежность и качество своих технических параметров.

Условия СНиП в части возведения слуховых окон:

1. Кровельный скат должен иметь уклон от 35 градусов – в этом случае установка считается возможной.
2. При необходимости возведения надстройки важно учитывать рекомендуемые нормами расстояния от наружных ограждающих конструкций здания.
3. Минимальным размером створок, открывающихся и располагающихся на окне, считается 0,6 на 0,8 метров, следовательно, допустимыми параметрами окна на крыше будет 1,2 на 0,8 метров.
4. Невозможно, чтобы фасад окна с вальмовой крышей и проемом четырехугольной формы продолжал стену строения.

ГОСТом предполагается применение разных облицовочных материалов: меди, листового металла, черепицы. Окна могут быть оборудованы выступами, собственной кровлей или водосточными желобами.

В некоторых случаях возможно обустройство балкона на крыше

При достаточных размерах проема и наличии ограждающей конструкции возможно обустройство балкона.

Разработка каркаса

После определения параметров проема необходимо приступить к разработке чертежа будущей конструкции, которая должна быть не только функциональной, но и эстетически привлекательной.

Ширину слухового отверстия принимают так, чтобы она превосходила половину ширины мансардного помещения.

Монтаж каркаса

Устройство слухового окна должно происходить на этапе установки несущей системы основной крыши здания.

Конструктивно слуховой проем – это крыша в миниатюре. Его кровля оснащена собственными несущими конструкциями, обрешеткой и, по необходимости, коньком.

Каркас окна содержит те же элементы, что и стропильная система кровли

Первым делом, на поверхности кровли изготавливают фронтоны. Затем производят крепление конькового бруса и стропил, выполняют проемы в обозначенных местах.

Необходимо выполнить ограждение проемов при помощи прочных стропил, на которые будет распределяться основная нагрузка. Стропила могут быть двойными или тройными.

Далее устанавливают поперечные балки, которые крепят к стропилам. Размещение нижней балки должно проходить по уровню наружной стены здания. Верхняя – в соответствии с параметрами окна.

На расположенную снизу балку укладывают стойки, соединяемые наверху при помощи бруска. В итоге конструкция должна быть связана при помощи брусьев с верхней балкой.

Результатом будет еще не имеющий своей стропильной системы каркас.

Схема изготовления каркаса слухового окна

Чтобы стропила не утратили свои несущие способности, крепление всех элементов должно происходить при помощи металлических крепежей.

Проверив каркас по всем направлениям, можно приступать к монтажу конькового бруса и несущей конструкции крыши.

Особенности

Влагостойкий материал устраивают для обшивки боковых стен конструкции. Покрытие кровли укладывают на этапе монтажа всего кровельного материала.

Во избежание протечек, важно грамотно произвести гидроизоляцию стыковочных швов при помощи мембран, силиконовых герметиков, прижимных планок.

Варианты слуховых окон. Особенности конструкции и монтажа слуховых окон для крыш. Некоторые нюансы и особенности

6375 0 1

Красивое слуховое окно на крыше — это не только эффектный элемент дизайна кровли, но и довольно полезное сооружение, ведь чем больше на чердаке таких окон, тем лучше будет естественное освещение. Далее вы узнаете, на какие виды делятся подобные конструкции, и чем они отличаются между собой. А самоделкиным я расскажу о сборке 2 наиболее простых вариантов своими руками.

Какими бывают слуховые окна

Что ни говорите, а крыша с окнами всегда привлекает внимание. Изначально слуховое или смотровое окно служило исключительно для вентиляции на чердаке и в качестве удобного лаза на кровлю. Но за пару сотен лет ее функциональная наполненность серьезно расширилась.

Типы смотровых окон

Существует 4 типа оконных проемов на крыше:

1. Оконный проем на фронтоне между скатами крыши;
2. Дормер;
3. Антидормер;
4. Окно на мансарде встроенное в плоскость кровли.

Рассмотрим их более подробно:

• Фронтонные окна в основном характерны для двускатных крыш и ломанных мансардных конструкций. Это самый простой тип смотровых окон. Фронтоны, по сути, являются продолжением торцевых частей наружных стен, и обустройство здесь ничем не отличается от врезки обычного окна;

• Дормер — это окна, выдвинутые за пределы кровли, такая себе надстройка на крыше. Данный тип смотровых конструкций считается самым распространенным. Вызвано это тем, что надстройка не забирает полезную площадь мансарды, более того, она, пусть и незначительно, но добавляет эту площадь;

• Антидормер в отличие от дормер, наоборот, утоплены в конструкцию крыши. Монтаж у них чуть проще, но большую проблему составляет обустройство усиленной гидроизоляции, ведь дождь практически беспрепятственно заливается в эту впадину. Антидормер имеет смысл обустраивать в нижних скатах ломаных мансардных крыш;

• Обустройство плоских мансардных окон считается последним писком моды. Принцип прост — в плоскость ската крыши врезается готовая оконная конструкция. Бум на такие окна обусловлен еще и тем, что их можно врезать в готовую кровлю без серьезной разборки кровельного пирога.

Существует еще такое понятие, как люкарны. В люкарнах вертикально расположенное окно и стена нижнего этажа находятся в одной плоскости, низ конструкции фактически опирается на стену.

Разновидности конструкций

Теперь поговорим о видах сооружений. Если разбираться с архитектурными изысками и народными названиями, то видов конструкций существует несколько десятков. Пытаться рассказать обо всех нет смысла, ведь каждый мастер претендует на уникальность. Поэтому я взял самые распространенные направления.

Иллюстрации	Рекомендации
	Односкатные . Один из самых простых вариантов, где крыша сооружения фактически является продолжением крыши основного ската, разве что угол немного меняется.
	Двухскатная конструкция . Здесь мы видим стандартную двускатную крышу в миниатюре, причем устройство стропильной системы в большом и малом варианте абсолютно одинаковое.
	Треугольное окно . Это окно также представляет собой разновидность двускатной кровли. От предыдущего варианта конструкция отличается только отсутствием боковых стен, все остальное монтируется похожим образом.
	Вальмовая крыша . Обычно используется в старинных стилях. В монтаже сложнее классической двускатной, но смотрится элегантно.
	Арочный дормер . Сооружение сферических крыш арочного типа всегда было делом хлопотным, поэтому обустраивать их своими руками, без соответствующей сноровки я вам не рекомендую.
	Летучая мышь . Новое веянье в современной архитектуре. Мягкие и плавные формы отлично смотрятся на крышах с относительно небольшим углом наклона, но в монтаже эта разновидность конструкций также требует профессионализма.
	Зенитный фонарь . Смотрится зенитный фонарь очень эффектно, но в частных домах такие сооружения большая редкость.

Варианты самостоятельной сборки

Слуховые окна желательно планировать и обустраивать еще на стадии сборки стропильной системы крыши.

Если крыша полностью собрана, но вы твердо решили сделать в ней окно, мой вам совет, лучше вызывайте мастера.

Несколько слов о нормативах

При возведении подобных сооружений по закону нужно руководствоваться ГОСТом 1250681, а также СНиП II-26 и СНиП 21-01, но эти нормативы актуальны при строительстве административных зданий. Что касается частных домов, то практически все указания, расписанные в документах, носят больше рекомендательный характер:

• В частности, не рекомендуется устанавливать слуховое окно в плоскости кровли ближе 1 м от фронтонной стены;
• Если угол ската кровли менее 35º, то лучше ограничиться окном на фронтоне;
• В случаях, когда устанавливается несколько окон подряд на одном скате, расстояние между ними должно быть не менее 800 мм;
• Нижний срез оконной рамы должен находиться на расстоянии 1 м от пола мансарды.

Нормальное естественное освещение обеспечивается, если площадь окон составляет 14–16% от площади пола в мансарде. Но по нормативам площадь окон не должна превышать половину площади пола на чердаке.

Вариант №1: простейшая односкатная конструкция

Иллюстрации	Рекомендации
	Обрамление конструкции . Первым обустраивается прямоугольный каркас в стропильной системе ската: Стропильные ноги, которые мешают, просто вырезаются на ширину проема; Дальше сверху и снизу набиваются горизонтальные бруски. Для этих целей лучше всего использовать брус, из которого сделаны стропильные ноги.
	Несущие стойки . Крайние вертикальные стойки набираются из 2 брусков. Один брусок прибивается к боковой стороне стропильной ноги, а другой ставится на стропильную ногу, плюс бруски скрепляются между собой. К вертикальным стойкам прибиваются горизонтальные стропила кровли. Угол наклона стропил должен быть от 5º.
	Сбиваем каркас . Остальной каркас сбивается, как показано на схеме слева из таких же брусков. Слишком часто промежуточные стойки и верхние стропильные перекладины монтировать не стоит, шага в 50 см будет достаточно. Не забывайте, вам между этими брусками еще закладывать утеплитель, а каждый брусок — это мостик холода.
	Каркас кровли . Так как крыша у нас плоская, кровельный каркас делается усиленный, из 2 рядов перекрестных планок. Нижний опорный каркас под окном монтируется по желанию, я рекомендую приподнять окно над кровлей хотя бы на 100 мм, так вы защитите его от снега и воды.
	Обшиваем каркас . Для наружной обшивки используется ОСП или водостойкая фанера толщиной от 10 мм. Для утепления основной кровли обычно используются плотные плиты минеральной ваты. В каркасе смотрового окна паропроницаемость утеплителя не настолько актуальна, поэтому здесь можно использовать пенопласт или ЭППС. Кровельный материал используется тот же, что и на основной крыше, а боковые стенки можно обшить оцинкованным железом и покрасить его в цвет кровли.

Вариант №2: треугольник

Треугольная конструкция монтируется на этапе обустройства основной стропильной системы. Хотя конечная форма у нас треугольная, выходной проем делается так же, как и в предыдущем варианте, прямоугольным.

Дальше устанавливается вертикальная лицевая стропильная ферма, при этом края треугольника выходят за пределы основного проема. Вершина стропильной фермы должна быть на одном уровне с горизонтальной балкой перекрытия проема.

Одновременно с установкой лицевой треугольной фермы монтируется коньковый брус. Он соединяет балку перекрытия проема с вершиной треугольника и располагается строго горизонтально. В данном случае достаточно бруса 100х50 мм.

После этого обустраивается треугольник на плоскости кровли. Вам нужно соединить точку крепления конькового бруса в проеме с краями лицевой фермы. На эти бруски будут опираться стропильные ноги каркаса окна.

После обшивки лицевой фермы листами ОСП или водостойкой фанерой, по бокам набивается небольшой каркас для «вылета» кровли. На последнем этапе все зашивается листами и можно приступать к монтажу кровельного покрытия, утеплению и чистовой отделке.

Вывод

Варианты сборки, о которых я рассказал, можно усовершенствовать и изменять по своему желанию, к примеру, при соединении первого и второго вариантов вы получите полноценный дормер с двускатной крышей. Если остались вопросы, пишите в комментарии, постараюсь помочь.

1 ноября 2017г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

Слуховое окно на крыше есть ни что иное, как архитектурная конструкция на скате выполняющая определенные функции . Другое название этого элемента — люкарна (от латинского lucerna — светильник, французское написание lucarne). Рама люкарны обычно расположена в той же плоскости, что и стена фасада, и часто может служить ее продолжением.

Изначально такие окна задумывались как способ вентиляции пространства под кровлей. Но, постепенно они стали важным элементом архитектуры, оживляющим общее восприятие. Во время, когда чердаки стали перестраивать в жилые мансарды, люкарны стали источником естественного освещения.

Виды слуховых окон

Основные виды слуховых окон, которые могут встречаться, представлены в следующей таблице:

Двускатное	Односкатное
Односкатное	Вальмовое
Плоское французское	Арочное с остеклением всего проема
Треугольное	Арочное
Арочное	Встроенное
С боковыми стенами и фронтоном вне фасада	С боковыми стенами и фронтоном в плоскости фасада

Исходя из основных видов, выделим наиболее распространенные:

• Люкарна с плоской крышей . Для такого окна предусматривается водосток, поэтому его делают с наклоном кровли от 5 до 15°.
• Четырехугольное окно с односкатной кровлей . Основное различие с предыдущим вариантом заключается в том, что оно имеет угол наклона от 15° и выше. Крыша у таких люкарн может быть прямоугольной, торцевой или в виде трапеции.
• Двускатная люкарна . В Германии такое окно называли «домиком для гномика».
• Треугольное слуховое окно .
• Полукруглое окно . Оно имеет различные названия: «рот лягушки», «летучая мышь», «бычий глаз», «окно-щука», отличие которых заключается главным образом в степени плавности волны кровли. «Летучая мышь» — имеет плавную волну, «бычий глаз» — имеет более крутую волну и овальное окно. Изогнутая форма боковых стенок позволяет гармонично вписаться в крышу и придать всему зданию особенный, необычный внешний вид.

Рассмотрим более детально каждый вид.

Полукруглое слуховое окно

Начнем с более трудоемкого варианта, полукруглой люкарны. «Бычий глаз» — это стильная реализация, способная значительно увеличить себестоимость работ и получить наименьшее количество дневного света в чердачном или мансардном помещении. На другой чаше весов — отсутствие глухих углов, где мог бы скапливаться снег, и хороший сток дождевой воды. Второе основное преимущество — привлекательный внешний вид. Бычий монтируют очень редко, поэтому уникальность гарантирована. Такое украшение кровли выглядит очень прекрасно, гармонично и функционально.

Изготовление полукруглого варианта значительно увеличивает общую стоимость изготовления крыши. Это обусловлено дополнительными расходами на проектирование, работу кровельщиков и покупку особых материалов. Используемые окна нестандартной формы также дороже стандартных.

Люкарна бычий глаз

Проект такого слухового окна в крыше требует тщательной проработки деталей. Важным является сохранение пропорций.

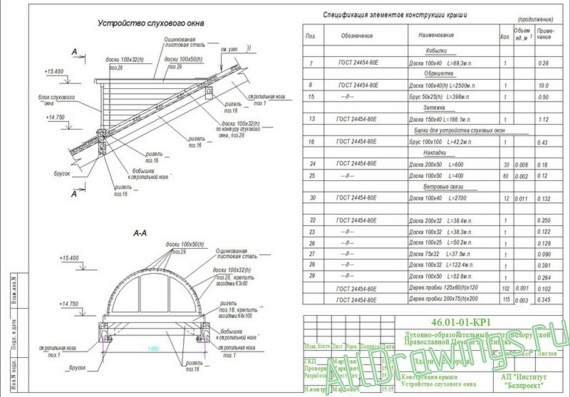

Как сделать чертеж? В первую очередь нужно установить длину и высоту проема люкарны (отрезки ac — половина длинны и bc ). От точки a перпендикулярно основанию проводится прямая линия и отмечается на ней отрезок ad = ac . Вокруг точки d рисуется окружность радиусом ad . На отрезке ab отмечается точка пересечения с окружностью (e ). Далее проводиться прямая от точки d через точку e до места пересечения с линией, на которой находиться отрезок bc . Точка пересечения — f . Вокруг этой точки рисуется следующая окружность радиусом fe . Обводя кривую aeb можно увидеть очертание бычьего глаза. Аналогично вырисовывается другая часть.

К строительству «бычьего глаза» приступают только после полной сборки стропильной конструкции. Затем из нее убираются не нужные элементы и устанавливаются деревянные кружала (элементы конструкции, используемые для придания ему дугообразной формы). В данном случае им является карнизная доска полукруглого слухового окна. Конструкцию ската «бычьего глаза» образуют дистанционные бруски, с одной стороны прикрепленные к горизонтальным брусьям между стропилами, а с другой стороны опирающиеся на фронтонную стену. Далее монтируется обрешетка и контробрешетка — основа для финишного покрытия.

Два варианта конструкции «бычий глаз»:

	Конструкция из криволинейных форм — кружал. Криволинейные элементы выполняются отдельными шаблонами. Верхняя часть конструкции покрывается жесткой обшивкой из гибкой фанеры, кровельного картона и скрепляет криволинейные элементы ферм. На места подрезанных стропил устанавливаются перемычки, переносящие нагрузку на соседние стропила.
	Шатровая конструкция. Передняя стенка люкарны делается так же, как и в предыдущем варианте из кружал. Далее, от перемычки к балке укладываются стропила.

Для полукруглого окна необходимо выбирать такой кровельный материал, который будет равномерно покрывать криволинейные поверхности. Оптимальными будут покрытия из мелких элементов, таких как , сланец и даже солома. Также можно использовать керамическую пазовую черепицу. Но, она потребует при монтаже более высокой квалификации и мастерства. Количество плиток черепицы в одном ряду должно быть таким же, как и под ним. Поэтому нужно подобрать правильную плотность укладки на разных участках.

Односкатное слуховое окно

Наиболее простой и распространенной формой люкарны является окно с односкатной крышей. В классическом варианте окно и крыша над ним прямоугольное. Бывают варианты, когда верх или торцевая стена выполнены в виде трапеции. Для данных конструкций необходимо, чтобы угол наклона основной кровли был достаточно большим. Как правило, крыши слуховых окон покрывают тем же материалом, что и основную кровлю. Используя черепицу, рекомендуется верхнее примыкание окна делать через один-два ряда черепиц от конька. Это придаст более уравновешенный внешний вид и улучшит защиту от проникновения дождевой воды.

Слуховое окно с односкатной крышей

Одной из разновидностью рассмотренного типа является слуховое окно с плоской крышей (с уклоном наклона 5 — 15°) . Его основная задача — пропустить максимальное количество света и воздуха в помещение. Водоотвод осуществляют с помощью водосточного желоба.

Впервые такие люкарны стали появляться в старинных городах Германии по банальной причине перенаселения. Люди, для того чтобы получить дополнительное жилое место, стали использовать резервы крыши. А люкарна с двускатной крышей обеспечивала наибольшее количество пространства и света. Кроме того, существенно преображают внешний облик всего здания в лучшую сторону. Со временем люкарны, наряду с балконами, эркерами, башенками и кровельными украшениями приобрели большое архитектурное значение.

Для рассматриваемой формы существует порядка семи различных названий, используемых в разных частях Германии: «седлообразное», «скатное», «кровельный домик», «фризское», «домик для гнома», «люкарна». Эти конструкции можно встретить на многих старинных зданиях и памятниках архитектуры. В Германии существуют законы по защите архитектурного облика города, и при реконструкции зданий застройщик обязан воссоздать облик слухового окна.

Слуховое окно с двускатной крышей

Вариации исполнения в различных стилях следующие:

• С карнизным выступом или без него.
• С фронтонным выступом или без.
• С водосточными желобами или без них.

Кровля такого окна чаще всего выполняется из того же материала, что и основная. Боковые и фронтонные стенки могут быть отделаны различными материалами (шифер, дерево, штукатурка). Идеальный вариант, двускатная люкарна имеет один оконный проем. Горизонтальная конструкция, состоящая из нескольких окон, выглядит слишком широкой и громоздкой. Также стоит учитывать, что угол наклона стропил люкарны должен быть сопоставим с углом наклона основной кровли.

Люкарна с вальмовой кровлей — это одна из разновидностей конструкций с двускатной кровлей. Его передний скат обычно расположен под тем же углом, что и основная кровля, благодаря чему создается более изящный вид. При этом сохраняется полезное пространство. Такие люкарны предпочтительно покрывать металлом, однако не исключено использование керамики и шифера. Данный вид типичен для северных районов Германии, где в архитектуре очень распространены вальмовые крыши.

Треугольное слуховое окно

Небольшие треугольные или, как их еще называют, «остроугольные» слуховые проемы изначально использовали для вентиляции или как маленькие источники света для чердачного помещения на скатных кровлях. Треугольные люкарны часто можно встретить на исторических зданиях. При их проектировании важно, чтобы они не были слишком большими или слишком маленькими для органичного встраивания в основную концепцию. Угол наклона должен быть примерно таким же, как угол наклона основной крыши. Основная задача треугольной люкарны — впустить как можно больше воздуха и света в мансарду, при этом создание дополнительного пространство не является приоритетным. Преимущество заключается в возможности установки на более высоком уровне.

Треугольное слуховое окно

Рассмотрев основные виды люкарн, выделим, что жестких правил проектирования нет. Их расположение и размеры зависят от индивидуальных предпочтений проектировщика, актуальных новшеств в архитектуре. Очень важно определиться, какую функцию будет выполнять слуховое окно на крыше — декоративную или практическую. В любом случае, конструкция должна гармонично смотреться в общем плане здания, не располагаться слишком близко к коньку или карнизу крыши, а также к фронтонам (боковым сторонам). Нужно выдерживать минимальное расстояние между двумя окнами — 0,8 м. Меньшее расстояние усложняет укладку кровельного покрытия и способствует образованию снеговых мешков.

Конструкция кровли состоит из множества элементов, которые придают ей привлекательный и законченный внешний вид. Хотя больше 90% ее площади занимает поверхность ската, не меньшее значение имеют вспомогательные компоненты, влияющие на функциональность и срок службы. Вот, например, слуховые окна на крыше играют не просто декоративную роль, они служат для вентилирования стропильного каркаса, помогают организовать вертикальное освещение в мансарде. Несмотря на это, их устройство кажется на первый взгляд сложным, монтаж окон можно сделать своими руками, руководствуясь видео и нашей инструкцией.

Слуховыми окнами называют остеклённые проемы, расположенные на кровле здания. Ими оборудуются двускатная, вальмовая, шатровая и . Устройство мансардных окон производится во время сборки стропильного каркаса. Монтаж «кукушки» своими руками, как их по-другому называют, решает следующие задачи:

1. Организация вентиляции чердачного помещения. Главной задачей слуховых окон является открытие доступа воздуха в подкровельное пространство. Их устройство позволяет постоянно проветривать стропильный каркас, предотвращая загнивание древесины.
2. Организация вертикального освещения. Устройство мансарды подразумевает организацию естественного освещения, которое поступает посредством слуховых окон.
3. Обеспечение доступа на крышу. Другая функция слуховых окон – обеспечение выхода на поверхность крыши для того, чтобы сделать ремонт, монтаж или обслуживание своими руками.
4. Завершение архитектурно облика кровли. Конструкция вальмовой, шатровой и полувальмовой без мансардных окон выглядит незаконченной. Монтаж этих дополнительных элементов делает внешний вид крыши богаче и привлекательней.

Учтите, что «кукушки» в первую очередь служат практическим целям, а только потом украшают кровельную конструкцию. Поэтому размеры, форма и отделка этого архитектурного выбирается так, чтобы обеспечивать максимум света, воздуха и свободный доступ на крышу.

Виды

Классическая конструкция слуховых окон – надстройка, выступающая над поверхностью крыши, которая визуально напоминает домик небольшого размера. Монтаж этого архитектурного элемента можно выполнить своими руками, если правильно сделать расчет, создать чертеж, а затем собрать каркас. Установка слуховых окон допускается при угле наклона скатов не более 35 градусов. Устройство слухового окна может имеет следующий вид:

• С фронтоном в плоскости сооружения без боковых стенок.
• С фронтоном в плоскости сооружения с боковыми стенками.
• С фронтоном вне плоскости здания и с боковыми стенками.

Обратите внимание! Устройство слухового окна должно соответствовать строительным нормам, его размеры должны составлять не менее 10% площади чердачного помещения, но не более 0,5 ширины стены, на которой осуществляется установка.

Форма

Конструкция и место расположения «кукушки» подбирается в соответствии с внешним видом крыши и архитектурным стилем сооружения. Кроме того, отделка этого элемента должна соответствовать кровельному материалу, используемому для перекрытия крыши. Монтаж слуховых окон выполняется согласно СНиП II-26, СНиП 21-01. Соответствие данным стандартам гарантирует надежность и прочность конструкции. Мансардное слуховое окно может быть треугольное или прямоугольно в соответствии с конфигурацией проемы. Обычно выполнятся установка одной из следующих разновидностей:

1. Односкатные.
2. Двухскатные.
3. Арочные.
4. Вальмовые.
5. Плоские.

Учтите, монтаж вальмовой конструкции слухового окна намного сложнее, чем односкатной или двухскатной. Приступать к установке архитектурного элемента высокой сложности, имея перед собой подробный чертеж, а также необходимые инструменты. Чтобы подробно изучить процесс монтажа, можно посмотреть видео-инструкцию.

Устройство каркаса

Какой бы ни была форма окна, вальмовой, двухскатной или арочной, главное правило проектирования – конструкция его каркаса не должна нарушать стропильную систему крыши. «Кукушка» монтируется следующим образом:

• Сначала между стропильными ногами каркаса крыши устанавливают лобовые балки.
• На стропила, ограничивающие конструкцию по ширине, устанавливают вертикальные стойки.
• Наверх каждого ряда вертикальных стоек укладывают прогон, соединяющий опоры между собой.
• На прогоны устанавливают стропильные ноги, которые соединяются на коньковом прогоне.
• Каркас обшивают сайдингом или вагонкой, а на обрешетку укладывают кровельное покрытие.

Важно! Установить слуховой «скворечник» на крыше, не нарушив стропильный каркас крыши, непросто. Чтобы подробно ознакомится с процессом, можно посмотреть видео-руководство или прочитать нашу инструкцию.

Видео-инструкция

Конструкция слухового окна на крыше + чертежи и фото. Благодаря многообразию конструкций слуховых окон на крыше они подойдут для любого типа кровли.

В этой статье вы узнаете о том, какие есть типы и функции таких . В статье описана информация о стандартных конструкциях, все тонкости проектирования, монтирования и выбора.

В современных домах вы сможете увидеть четыре вида слуховых проемов:

• Окна на фронтонах.

Это устройство проема с торцевой (фронтальной) стороны является самым популярным решением для мансардных и двускатных крыш. Помимо этого, окно на фронтоне стало экономически выгодным вариантом, так как монтаж аналогичен врезке обычного окна.

• Дормер. В обиходе двускатная крыша, которая имеет слуховое окно, выступающее за скат кровли, имеет простое название «кукушка». Такое окно – это тоже популярный вариант с множеством модификаций. В качество дополнительного элемента архитектуры дома, кукушка усложняет конструкцию, а это приведет к незапланированным расходам. Но все же дормер несет и эстетическую нагрузку, а именно увеличивает жилую площадь и расширяет обзор по кругу. Стекло обязательно устанавливают вертикально, и это немного ограничивает поступление света.

Если вы хотите наполнить помещение чердака солнечным светом, будет отличным вариант установка зенитного фонаря. Это специальная светопрозрачная конструкция, которую устанавливают на плоскую кровлю. По размеру и конфигурации они настолько разнообразны, что станут элегантным дополнением для выполненных в любом стиле домов. Но для установки зенитного фонаря потребуется тщательное проектирование и подбор материалов.

Конструкции и их разнообразие

Может показаться, что разнообразие конструкций и дизайнерских решением не знает границ, и каждый мастер старается сделать свое слуховое окно лучше.

Большинство людей знают, что в доме должно быть хотя бы одно слуховое окно, поэтому конструкция слухового окна на крыше в чертеже есть всегда.

У современных окон на кровле есть несколько функций:

1. Проветривание. Это первая и самая главная функция проема. На чердачном помещении обязательно должна быть качественная вентиляция, за счет чего материалу кровли не будет грозить порча и .
2. Освещение. Это вторая цель, которая тоже относится к практическим, и она полностью оправдывает все те трудности, с которыми придется столкнуться при проектировании и установке. С этой целью лучше всего справятся именно мансардные окна.
3. Расширение полезного пространство. Но это то качество, которое присуще не всем разновидностям слуховых окон.
4. Выход на крышу. Если потребуются ремонтные работы, то слуховое окно будет самым безопасным и удобным способом попасть на крышу.
5. Дизайн. Типичный дом со стандартной крышей выглядит немного старомодно и скучно. Слуховые окна станут прекрасной возможностью для того, чтобы сделать ваш уникальным и привлекательным.

Нюансы проектирования

В первую очередь слуховое окно обязательно должно соответствовать общей концепции архитекторского плана загородного дома. Когда настанет время принять решение о том, необходимо ли слуховое окно на крыше, конструкцию потребуется внести в эскиз, чертеж, а после и в окончательный проект. Проектирование каркаса для будущего слухового окна и стропильной системы на крыше дома должно быть проведено одновременно. Сложность проекта и параметры окна будут во многом определены тем, какой материал для кровли вы выбрали.

После того, как каркас будет готов, придет очередь для кровли. Для получения качественной прослойки потребуется продумать, какую теплоизоляцию и гидроизоляцию вы будете использовать, а также выбрать заранее финишный материал для кровли.

Есть определенные нормативы СНиП по отношению к слуховым окнам, правда к частному строительству это больше относится как рекомендации, и предложены самые рациональные способы проектирования:

• Возможность обустройства. Вряд ли вы найдете место дл расположения, если угол ската будет менее 35 градусов. В этом случае советуем использовать только оконные проемы на фронтонах.
• Габариты. Минимальные показатели проема – это 120 см на 80 см.
• Размещение. Главные задачи конструкции слухового окна на крыше, чердаке и мансарде – это вентиляция и освещение, поэтому оптимальным решением будет установка на любой стороне дома, кроме северной.
• Местоположение на крыше. Выбор места для оконного проема на крыше – это лишь дело вкуса. Главным моментом является то, чтобы окна не были расположены слишком близко к краю крыши (с карнизу, коньку, стене фронтона – не менее 100 см), так как это может ослабить надежность системы.
• Местоположение несколько окон. Если вы планируете сделать несколько окон подряд, то расстояние между ними должно быть хотя бы 80 см. Такое расстояние требуется для того, чтобы не было проблем при укладке финишного покрытия. Помимо этого, при близком расположении окон будет усугублен в будущем профилактический осмотр, а зимой будет скапливаться снег и его будет сложно убрать с крыши.
• Размещение окна на мансарде. Расстояние проемов до пола мансарды должно быть не меньше, чем 100 см.

Особенность слуховых окон, как элементов архитектуры, состоит в том, что их количество и вид подбирают в зависимости от того, какой у дома стиль и назначение (утилитарное или декоративное). Поскольку при частном строительстве нет четко установленных правил, остается руководствоваться своим опытом в строительстве и вкусами заказчика/проектировщика.

Как выбрать слуховое окно

При выборе типа слухового окна, которое подойдет для крыши вашего дома, следует выделить цели, которые вы поставили для окон. Определители, что для вас приоритетнее:

• Улучшение эстетики, когда хочется добавить постройке оригинальности. В этом случае идеальным выбором будет дормер в виде арки, «летучая мышь» или зенитный фонарь.
• Естественное освещение, которое будет как нельзя кстати на жилой мансарде. Советуем для этого купить мансардный стеклопакет, так как это будет практично – при современных моделях окон даже при большой площади остекления, такие стеклопакеты будут безопасными и оснащены энергосбережением, а это дополнительные положительные характеристики.

За последние несколько лет владельцы домов стали разборчивее и теперь отдают выбор в пользу мансардных окон, нежели слуховых. К слову, последние часто встречаются только в тех домах, которые выполнены в классическом стиле.

Это можно объяснить следующим образом:

1. Мансардные окна дают улучшенный воздухообмен и способны пропускать на 35% больше света.
2. В большинстве загородных домов при возведении были использованы современные проекты, и именно в такого типа постройках мансардные окна будут выглядеть естественнее.
3. Несмотря на повышенную стоимость, такие окна все же более экономные, так как для их установки не потребуется изменять конструкцию кровли и это не так трудоемко.

Если же вы решили, что конструкция слухового окна на крыше будет лишней и захотите полностью от нее отказаться, вы получите следующие малоприятные последствия:

• Отсутствие своевременной циркуляции воздуха через систему вентиляции или оконный проем может привести к увеличению влажности и образованию конденсата.
• При отсутствии нормального освещения вместе с высоким уровнем влажности начнет образовываться плесневый грибок, а это запустить процесс разрушения системы .
• Крыша без оконного проема более герметична, но в этом есть своим минусы, так как при сильном порывистом ветре появится разницы давлений воздуха, а оно внутри еще выше. Также из-за этой разницы за через чур закрепленную кровлю будет действовать подъемная сила, как на крылья самолета. А слуховое окно при наличии выравнивает давление на улице и в помещении, что будет препятствовать повреждениям кровли.

Заключение

Слуховые окна – это далеко не последний элемент, который влияет на восприятие дома, поэтому проектировать такие элементы следует еще при создании эскиза.

При ошибке в расчетах или работе вы можете превратить оригинальную деталь архитектуры в дефект, который будет бросаться в глаза и влиять на надежность конструкции. Предусмотрительные владельцы дома поручают создание крыши и установку оконных проемов на кровле только специализированных компаниям.

Опытные проектировщики и кровельщики дадут потрясающий результат – отличную стропильную систему, надежную и и эстетически привлекательную отделку.

Слуховые окна появились около двухсот лет тому назад как функциональный и декоративный элемент для украшения здания, проветривания и освещения чердачных помещений. После этого на чердаке можно было жить или оборудовать склады, мастерские и другие хозяйственные помещения. Как правило, в таких комнатушках жили бедняки и рабочие люди, у которых не было средств купить или снять более приличное жилье. Для чего нужны были еще слуховые окна? В случае аварийной ситуации через них можно было без труда выйти на кровлю и спастись.

Виды слуховых окон

Существует 4 главных типа слуховых окон:

1. В щипцовой стене . Месторасположение такой конструкции – верх торцовой стены между скатами. Как правило, этот участок имеет треугольную форму. Такое слуховое окно довольно легко монтировать, так как никаких дополнительных конструкций для него не требуется.
2. Дормер . Такая конструкция располагается над скатом крыши и выступает над ним. Конструкция такого элемента непростая, поэтому при расчетах придется потрудиться. Самое главное – усилить несущую конструкцию кровли и хорошо гидроизолировать окно. Дормер в свою очередь имеет множество модификаций: двухскатный, односкатный, арочный, треугольный, встроенный, панорамный.
3. Антидормер . Является антиподом дормера, то есть устроено в самом скате крыши и не выступает за его пределы. Этот тип слухового окна мало распространенный, хотя его легче сконструировать и затрат на него идет меньше. Но при этом уменьшается полезная площадь чердачного помещения.
4. Наклонное окно . Другое название – мансардное окно, которой находится на одной линии с кровлей. Это самые современные конструкции, огромное разнообразие форм которых представлено . Особой красоты кровле они не придают, зато отлично справляются со своими функциями: пропускают поток света, не требуют монтажа дополнительных несущих элементов и прекрасно защищают от попадания влаги и воды.

Если вам пришлась по душе подобная на крыше конструкция, чертеж должен быть готов еще на стадии разработки каркаса кровли. В процессе составления эскиза и проектирования нужно все хорошо продумать, включая виды окон, так и их количество и расположение.

Многолетний опыт показал, что не стоит размешать слуховые оконные конструкции вблизи фронтов, на малом расстоянии от и возле карнизов. Шаг между окнами должен быть таким, чтобы можно было без труда уложить кровельный материал. Если расстояние будет маленьким, в промежутках будет накапливаться снег, а профилактические осмотры крыши будут затруднены. Поэтому минимальный шаг между окнами – 80 см.

Нижний край оконного проема должен находиться на высоте около 90 см от уровня пола чердака. В выборе высоты хозяева свободны, это зависит от высоты потолка самой мансарды.

Монтаж окна

Data-lazy-type=»image» data-src=»https://remontcap.ru/wp-content/uploads/2016/07/1400082203_7-prohod-endovy-vozle-okna.jpg» alt=»Монтаж слухового окна» srcset=»» data-srcset=»https://remontcap. ru/wp-content/uploads/2016/07/1400082203_7-prohod-endovy-vozle-okna..jpg 300w»>
Устройство слуховых окон на кровле начинается сразу же после монтажа общей стропильной системы всей крыши. Все нужно предусмотреть заранее. Каркас под слуховое окно делают из брусьев, но иногда боковые стенки выкладывают кирпичом. При этом боковые стенки должны опираться на балки перекрытия и быть расположенными под прямым углом к наружной стене. Если проем окна слишком широкий, нужно компенсировать нагрузку. Для этого используют усиленные стропильные ноги (2-3 штуки вместе), обрамляющие оконный проем.

Специалисты не рекомендуют врубку перемычек в стропила, это ослабляет всю конструкцию. Оптимальный вариант для фиксации всех элементов – крепежные детали из металла. Повышенное внимание нужно уделять монтажу гидроизоляционного слоя. Сама конструкция окна утепляется таким же материалом, что и вся кровля.

Сам каркас для окна представляет собой еще одну миниатюрную крышу, поэтому при расчетах нужно быть очень внимательным. Отвечая на вопрос, как сделать каркас для слухового окна, приводим ниже последовательность работы:

1. Оградить проемы подготовленными по размеру стропильными ногами из прочных деревянных брусьев, которые смогут выдержать нагрузку всего каркаса.
2. Уложить поперечные балки, при этом самый нижний элемент должен находиться на уровне стены дома, а верхний – по личному усмотрению в зависимости от высоты окна.
3. Установить вертикальные стойки на нижнюю горизонтальную балку, которая находится на уровне внешней стены, и связать их с помощью верхнего поперечного бруса.
4. Скрепить раму с верхней балкой, используя продольные брусья.
5. Проверить расположение каркаса как по вертикали, так и по горизонтали.
6. Уложить коньковый брус и стропильные ноги миниатюрной крыши окна. Лучше изготовить шаблон и по нему вырезать эти элементы.
7. Обшить стенки с обоих сторон прочным влагостойким материалом.

Покрытие на крышу окна и на саму кровлю здания монтируют одновременно, чтобы крыша получилась цельной, прочной и качественной. При монтаже слуховых окон нужно быть очень внимательным, чтобы предполагаемое украшение кровли и дома не превратилось в его дефект.

Устройство слуховых окон на кровле, окно на крыше

Содержание

• Треугольное слуховое окно
• Конструктивные особенности классического слухового окна
• Этапы создания слухового окна
• Небольшой экскурс в историю
• Слуховое окно на крыше фото
• Типы кровельных оконных проемов
• Система вентилирования в тёплом чердаке
• Монтаж основы под ендову
• Назначение
• Монтаж разжелобков верха окна
• Тонкости проектирования
• Видео описание
• Как выбрать подходящий тип слухового окна
• Видео описание
• Заключение
• Монтаж каркаса на крыше
• Каркас слухового окна

Треугольное слуховое окно

Если планируется выполнить слуховое окно своими руками, чаще всего монтируется проем треугольной формы с крутыми кровельными скатами. Эта распространенная конструкция характеризуется тем, что фронтонная стенка проема устанавливается без заглубления в крышу – она должна располагаться в одной плоскости с соответствующей наружной стеной.

Кровельные скаты треугольных проемов расположены под большим углом (60-70 градусов), поэтому увеличения полезной площади мансарды практически не происходит. Преимуществом треугольных окошек является эстетическая привлекательность, возможность выполнить оригинальную планировку мансардного помещения.

Если предполагается установить треугольное слуховое окно своими руками, следует принять во внимание, что его крыша примыкает к кровле здания, спускаясь до места формирования разжелобка. Таким образом, при обустройстве не требуется выполнять гидроизоляцию стыков боковых стенок и крыши, что значительно упрощает и ускоряет герметизацию и отделку проёма и основного кровельного покрытия здания

Каркас конструкции

Перед тем, как приступать к возведению каркаса, необходимо выполнить каркас крыши дома – возвести фронтоны, смонтировать стропильную систему. Между стропильными ногами, в местах установки окон, необходимо предусмотреть проемы. Стропильная система слухового окна имеет свои особенности: стропильные ноги, обрамляющие такие проемы, необходимо делать двойными или тройными, так как они в дальнейшем будут нести повышенную нагрузку.

Согласно СНиП, фронтоны проемов, устроенных в крыше, должны поддерживаться боковыми стенами, которые устанавливаются перпендикулярно внешней стене вглубь здания и имеют высоту 1,5 метра. Каркасы боковых стен опираются на балки потолочного перекрытия.

Каркас боковых стен монтируется после сборки стропильной системы крыши здания. После чего следует выполнить привязку горизонтальных перекладин и стоек фронтонных каркасов проёмов.

Дальнейшие работы выполняются в несколько этапов:

1. Так как фронтоны треугольного окошка располагаются в одной плоскости со стенами строения, нижние концы стропильных ног, прилегающих к стенам, следует обрезать вровень с обшивкой стены.
2. Балки-перемычки монтируются между сдвоенными стропилами каркаса проёма. Рекомендуется применять металлические накладные кронштейны.

Устройство ендов

Устройство слухового окна на крыше, имеющего треугольную форму, внешне может быть похоже на обустройство многощипцовой кровли. Но существует заметная разница в технологии монтажа. Скаты многощипцовой крыши чаще всего имеют одинаковый уклон, в то время как треугольный проём, снабжен крышей со скатами, угол наклона которых 60-70 градусов. Таким образом, соединение скатов крыши окна со скатами кровли здания выполняется с образованием нестандартных ендов (разжелобков).

Для обустройства слухового окна используются накосные стропила, в которые упираются (под углом 60-70 градусов) нарожники – укороченные стропильные ноги. Для монтажа данной конструкции требуется рассчитать длину и сечение разжелобковой стропильной балки, углы сопряжения боковых стенок и конькового бруса. Для каждого треугольного стропильного проема требуется пара зеркально симметричных балок такого типа.

Нижняя часть слухового окна

Рассматривая, как сделать слуховое окно, необходимо внимательно отнестись к особенностям монтажа его нижней части. Она должна быть устроена таким образом, чтобы внутренняя часть мягкой кровли скрывалась в ней посредством боковых стенок, и не была видна изнутри. Для этого применяется упрощенный метод монтажа разжелобка.

Балка разжелобка устанавливается поверх кровельной обшивки дома. В эту балку упираются нижние концы стропильных ног двускатной крыши окошка. На заключительном этапе конструкция обшивается листами фанеры, поверх которой крепится кровельный материал. Обшивка фанерой начинается от конька слухового окошка, монтаж кровельного покрытия выполняется по направлению снизу вверх.

Если предусматривается установка проемов окон собственными силами, рекомендуется предварительно ознакомиться с особенностями монтажа данных конструкций. Расчет и обустройство окон оригинальных форм, монтаж сложных кровельных примыканий рекомендуется доверить профессионалам.

Конструктивные особенности классического слухового окна

Стандартное слуховое окно – это конструкция прямоугольной формы, являющаяся дополнительной кровельной надстройкой. Её предназначение состоит в том, чтобы, не пропуская атмосферные осадки в подкровельное пространство, обеспечивать туда доступ свежего воздуха и дневного света.

Обычное слуховое окно устанавливается в промежутке между стропилами, для того чтобы не нарушать несущую конструкцию крыши. При необходимости обеспечить больший доступ воздуха допускается установка нескольких слуховых окон в пространствах между стропилами в один ряд или друг над другом.

Классическое слуховое окно выглядит, как стеклянная оконная рама с вентиляционными отверстиями вокруг неё, прикрытыми вентиляционной решёткой в виде жалюзи. Если окно имеет небольшие размеры, то оно, как правило, закрыто только вентрешёткой.

Зачастую подобный тип оконных проёмов совмещает в себе функцию дверей для свободного выхода на поверхность крыши, если здание не оборудовано пожарной лестницей.

Температурные значения, отличающиеся в большую сторону, будут чреваты образованием конденсата на внутренней конструкции. А это, в свою очередь, может потребовать использования специальных материалов, способных противостоять повышенной влажности.

С подобными неприятностями борются при помощи установки слуховых окон, которые бывают разных форм и конструктивных особенностей.

Самые популярные – это:

односкатные. Одни из самых давно используемых и конструктивно наиболее простых слуховых надстроек на кровле. Угол наклона крыши этого окна должен быть около 150. Увеличение этого размера допустимо только при значительном уклоне самой крыши.При несоблюдении этого правила возможно затекание воды в месте стыка основной крыши с крышей слухового окна, что потребует дополнительных мер по гидроизоляции этого участка;

двухскатные. Также как и односкатные, устанавливались на крышах ещё со времён средневековья. Подтверждением тому служат многие исторические памятники архитектуры, до наших дней сохранившие эти украшения на крыше.

Отличительной особенностью двухскатной слуховой конструкции является относительная сложность её установки. Для этого необходимо правильно рассчитать стыковку всех её составляющих, как между собой, так и с конструкцией основной крыши. Но сложность изготовления двускатного слухового окна (по сравнению с односкатным) полностью оправдана большей практичностью в плане распределения водных потоков.

Визуально два ската на крыше этого окна выглядят, как законченная архитектурная форма, и не требуют никаких дополнений.

Материалы для боковых и переднего фронтонов слуховых окон могут повторять те, которыми отделан фасад здания, но сразу приобретают вид декоративного элемента, если их наружная отделка выполнена в контрасте с отделкой фасада.

Крыши слуховых окон, в отличие от фронтонов, обычно покрываются тем же материалом, которым покрыта основная кровля.

Этапы создания слухового окна

Создание слухового окна должно осуществляться одновременно с возведением крыши здания. Для начала следует составить подробный проект конструкции и согласовать его со специалистами.

Каркас слухового окна практически полностью соответствует структуре крыши. Здесь тоже есть свои стропила, обрешетка и конек. Единственное отличие в том, что для поддержки покрытия и установки оконной рамы устанавливаются вертикальные балки – стропильные ноги. По высоте рама ограничивается двумя горизонтальными балками. После установки скатов и соединения их со стропилами основной части крыши получают готовый каркас слухового окна.

Соединения рекомендуется осуществлять не врубками в древесине, а надежными металлическими соединительными элементами – анкерами и болтами. Нарушение целостности материала приводит к ослаблению их несущей способности.

Все работы должны производиться с предельной точностью, так как усиленная ветровая нагрузка будет всегда направлена на попытки разрушения конструкции. Еще один деструктивный фактор – возникновение завихрений воздуха в углах. Их следует дополнительно укреплять и изолировать от попадания ветра и дождя.

По завершении установки каркаса его в обязательном порядке проверяют на соблюдение вертикального и горизонтального положения. Любой перекос может стать фатальным, так как приложенная к конструкции нагрузка очень большая.

Схема монтажа каркаса слухового окна.

Следующий шаг – монтаж конька и стропильных ног. Для того чтобы в точности соблюдать все размеры, их вырезают по предварительно изготовленному шаблону.

Кровельный материал устанавливается одновременно с основными работами по перекрытию всей крыши. Боковые стенки конструкции обшивают влагостойкими материалами

Особое внимание отводят местам стыка слухового окна с наклонной плоскостью кровли. Эти швы обрабатывают герметиком, изолируют, используя прижимные планки, полимерные мембраны

Если вы хотите сделать боковые стенки деревянными, то кровельные доски крепят к обрешетке, которая закреплена на стропилах с шагом 500-550 мм. В зависимости от вашего пожелания обшивка может иметь вертикальное, горизонтальное или наклонное направление установки. Иногда эти способы комбинируют, чтобы разнообразить внешний облик дома.

Вследствие постоянного действия ветра покрывать боковые стенки конструкции штукатуркой не стоит, так как от небольших движений и вибрации она будет разрушаться. Лучше облицевать их изнутри деревянной вагонкой.

Как бы надежно ни была сделана гидроизоляция, все равно существует риск попадания воды на чердак через мелкие щели по периметру слухового окна. Чтобы уменьшить этот риск, вокруг места «врезки» конструкции в кровлю делают так называемый воротник из кровельной листовой стали. Он служит для отвода в сторону воды и по своему строению является аналогом металлического подоконника.

В последнюю очередь осуществляется монтаж оконной рамы. Она должна иметь специальные жалюзи, которые будут обеспечивать постоянный приток свежего воздуха, одновременно с этим противодействуя попаданию внутрь чердака дождя и снега. Так как жалюзи будут открыты постоянно, их можно оборудовать изнутри мелкой противомоскитной сеткой, чтобы избежать нашествия насекомых в теплый период.

Важно понимать, что слуховые окна предназначены прежде всего для проветривания пространства под крышей и компенсации внешнего атмосферного давления, а уже потом – для выполнения декоративных функций. Многие не понимают необходимости таких вспомогательных конструкций и пренебрегают ими

Многие не понимают необходимости таких вспомогательных конструкций и пренебрегают ими.

Прежде чем построить дом, следует составить детальную схему не только стен и внутренних помещений, но и крыши, произвести расчеты надежности конструкций. Только так вы получите гарантию длительного срока службы своего жилища и отсутствие проблем с его эксплуатацией.

Небольшой экскурс в историю

Впервые слуховые окна стали использоваться архитектуре средневековой Европы, получив особое распространение в эпоху Возрождения (XV-XVI века). В готических постройках они традиционно украшались богатой лепниной или резьбой, башенками, боковыми пилястрами и фальшколоннами. Конструктивно они являлись продолжением стены фасада здания, и располагались параллельно ему. Видные издалека, подобные конструкции в изысканном декоративном обрамлении становились настоящей визитной карточкой всего здания.

Строительный термин «слуховое окно» используется только в русском языке, не имея аналогов в других странах. Так, в Европе окна в кровлях здания, со времён средневековья традиционно именуются на французский манер «люкарнами».

                                                                     Слуховые окна — люкарны

В Англии и США более в ходу наименование dormer или skylight — мансардный, световой люк. Откуда же в нашем языке появилось это достаточно странное название? Имеется две версии происхождения этого наименования. Одна дана в словаре русского языка В. Даля, а другая — связана с преданием о строительстве Московского манежа.

Великий русский учёный-этнограф Даль в своём словаре даёт следующее толкование этому архитектурному термину. «Окно для слуха, проделанное в кровле». Слово «слух» ранее в разговорном русском языке имело значение и как «продушина», «вентиляционное отверстие». К этому толкованию и склоняется Даль, потому как «слушать на чердаке через это окно нечего». Широко распространена и легендарная версия, связанная с постройкой в Москве манежа. Это здание, ныне располагающееся на одноимённой, Манежной площади, было возведено в честь пятилетнего юбилея изгнания из России наполеоновских полчищ.

                                  Как видим манеж имеет множество слуховых окон

Первоначально Манеж носил наименование Экзерциргауз, и предназначался для строевой подготовки войск, а также для смотров и парадов во время непогоды. Инициатором строительства выступил лично император-победитель Александр-I. Возведение здания было закончено за год, и принимать строение должен был лично самодержец. Но, к моменту посещения Манежа Александром произошла большая неприятность: подвесные потолки, богато изукрашенные гипсовой лепниной, по какой-то причине заметно деформировались. Это не ускользнуло от придирчивого взора императора, который приказал выявить и устранить причину дефекта.

Причина оказалась проста: деформация стропил, сделанных из лиственницы. Металлическая кровля Манежа раскалилась на летнем солнце, а вслед за ней разогрелось и чердачное пространство, сделанное без отдушин. Исправлять ситуацию было поручено инженеру-строителю Слухову, который нашёл выход в устройстве на всём протяжении кровли двух рядов вентиляционных окон. С тех пор кровельные окна стали неизменной частью конструкций всех крупных зданий, особенно крытых металлом. А в отечественной архитектуре они, по имени инженера Слухова, за ними якобы закрепилось название «слуховых».

Более подробно об истории слуховых окон:

Слуховое окно на крыше фото

Что ни говорите, а крыша с окнами всегда привлекает внимание. Изначально слуховое или смотровое окно служило исключительно для вентиляции на чердаке и в качестве удобного лаза на кровлю

Но за пару сотен лет ее функциональная наполненность серьезно расширилась.

Типы смотровых окон

Существует 4 типа оконных проемов на крыше:

1. Оконный проем на фронтоне между скатами крыши;
2. Дормер;
3. Антидормер;
4. Окно на мансарде встроенное в плоскость кровли.

Рассмотрим их более подробно:

Фронтонные окна
в основном характерны для двускатных крыш и ломанных мансардных конструкций. Это самый простой тип смотровых окон. Фронтоны, по сути, являются продолжением торцевых частей наружных стен, и обустройство здесь ничем не отличается от врезки обычного окна;

Антидормер
в отличие от дормер, наоборот, утоплены в конструкцию крыши. Монтаж у них чуть проще, но большую проблему составляет обустройство усиленной гидроизоляции, ведь дождь практически беспрепятственно заливается в эту впадину. Антидормер имеет смысл обустраивать в нижних скатах ломаных мансардных крыш;

Обустройство плоских мансардных окон
считается последним писком моды. Принцип прост — в плоскость ската крыши врезается готовая оконная конструкция. Бум на такие окна обусловлен еще и тем, что их можно врезать в готовую кровлю без серьезной разборки кровельного пирога.

Разновидности конструкций

Теперь поговорим о видах сооружений. Если разбираться с архитектурными изысками и народными названиями, то видов конструкций существует несколько десятков. Пытаться рассказать обо всех нет смысла, ведь каждый мастер претендует на уникальность. Поэтому я взял самые распространенные направления.

Иллюстрации	Рекомендации
	Односкатные . Один из самых простых вариантов, где крыша сооружения фактически является продолжением крыши основного ската, разве что угол немного меняется.
	Двухскатная конструкция . Здесь мы видим стандартную двускатную крышу в миниатюре, причем устройство стропильной системы в большом и малом варианте абсолютно одинаковое.
	Треугольное окно . Это окно также представляет собой разновидность двускатной кровли. От предыдущего варианта конструкция отличается только отсутствием боковых стен, все остальное монтируется похожим образом.
	Вальмовая крыша . Обычно используется в старинных стилях. В монтаже сложнее классической двускатной, но смотрится элегантно.
	Арочный дормер . Сооружение сферических крыш арочного типа всегда было делом хлопотным, поэтому обустраивать их своими руками, без соответствующей сноровки я вам не рекомендую.
	Летучая мышь . Новое веянье в современной архитектуре. Мягкие и плавные формы отлично смотрятся на крышах с относительно небольшим углом наклона, но в монтаже эта разновидность конструкций также требует профессионализма.
	Зенитный фонарь . Смотрится зенитный фонарь очень эффектно, но в частных домах такие сооружения большая редкость.

Типы кровельных оконных проемов

На современных домах можно увидеть четыре типа слуховых проемов:

Окно на фронтоне (в щипцовой стене). Устройство проема с фронтальной (торцевой) стороны — наиболее распространенное решение для двускатных и мансардных крыш. Такая конструкция является самой выгодной экономически; ее монтаж — это, по сути, врезка обычного окна.

Чердачное окно в щипцовой стенеИсточник staled.ru

Дормер. Двухскатная крыша со слуховым окном, выступающим за скат кровли, тем, что в обиходе называется кукушкой. Окно-кукушка является популярным вариантом, с множеством модификаций. Как дополнительный архитектурный элемент дома, кукушка усложняет конструкцию кровли, что ведет к дополнительным финансовым тратам. Вместе с тем, дормер несет эстетическую нагрузку, увеличивает жилую площадь и расширяет круговой обзор. Стекло в дормере устанавливается вертикально, что несколько ограничивает поступление света.

Двускатные дормерыИсточник strhouse.ru

Антидормер. В противоположность предыдущей конструкции, антидормер не выступает за скат, а встраивается, утапливается в его поверхность. Антидормер дешевле и проще в реализации, чем кукушка, хотя и нуждается в тщательной гидроизоляции. Несмотря на оригинальный внешний вид, такая разновидность не находит широкого применения, поскольку уменьшает полезный объем чердачного помещения. Антидормер, с его вертикальным расположением стекла, подходит для монтажа в ломаной мансардной кровле.

Односкатный дормер и антидрюмерИсточник makemone.ru

Мансардное окно. Слуховое окно в мансардной крыше встраивается в наклонную плоскость кровли, что обеспечивает максимальное естественное освещение. Установка наклонного окна характеризуется небольшим объемом работ и финансовых трат. Мансардные окна различных форм и размеров выглядят эффектно, но не лишены некоторых издержек — они обходятся дороже обычных пластиковых аналогов, склонны к протеканию и, если расположены высоко, неудобны в эксплуатации.

Двойное мансардное окноИсточник giropark.ru

Одним из способов наполнить чердачное помещение солнечным светом является монтаж зенитного фонаря. Такие светопрозрачные конструкции устанавливаются на плоских кровлях; они разнообразны по размеру и конфигурации и служат элегантным дополнением для дома в любом стиле. Зенитные фонари нуждаются в тщательном проектировании и подборе материалов.

Система вентилирования в тёплом чердаке

Сейчас естественная циркуляция в отопительных системах не применяется. Чтобы удобно и с комфортом жить в теплой мансарде, без вентиляции не обойтись. Когда чердак перестаивают в мансарду, кровлю делают проветриваемой.

Когда крыша имеет покрытие из листового металла или гибкой черепицы, на стропила нашивают контррейку. При металлической крыше нужна ветрозащитная плёнка. Покрытая шифером кровля не нуждается в контррейке. Чердак проветривается наряду с другими помещениями. Через клапаны ВТК, находящиеся в окнах, воздух поступает в помещение, а выходить должен в вентиляционные отверстия. Если в стенах их нет, то на крыше должны находиться грибки-аэраторы.

Монтаж основы под ендову

Обустройство обрешетки ендовы крыши.

Для грамотной укладки ендовы необходимо подготовить правильную основу под нее — гидроизоляционный материал на сплошную обрешетку.

Вдоль нижнего элемента фальш-ендовы для дополнительной герметизации укладывается еще один слой гидроизоляционного материала или уплотнитель. В роли дополнительного уплотнителя может выступить специальный ендовый ковер из гоф­ри­ро­ван­ной ру­лон­ной кровли или некор­ро­ди­ру­ю­щего металла. Изготавливается слой рулонного кровельного материала из полиэфирного волокна, пропитанного битумом высокого качества и покрытого с обеих сторон посыпками: сверху базальтовой, снизу песчаной.

Такой ковер эффективно защитит стыки от проникновения влаги, обладает высокой прочностью и превращает водоотводящий желоб в цельный элемент. Монтаж ковра проводится с помощью наклеивания или прибивается гвоздями через каждые 20 см.

Схема укладки ендового ковра: 1 — ось ендовы. 2 — самоклеющийся битумно-полимерный материал. 3 — ендовный ковер. 4 — подкладочный ковер.

Монтаж основы под ендову:

1. Под ендовый ковер для предотвращения образования конденсата укладывают водостойкую мембрану.
2. Гофрированная ру­лон­ная кровля укладывается в центре ендовы песчаной по­верх­но­стью вниз.
3. Ен­до­вый ковер прижимается к гребню и фиксируется гвоз­дями с ин­тер­ва­лом в 2,5 см, начиная с внеш­них концов.
4. Нижние кромки кровли под­ре­за­ют­ся. По обеим сто­ро­нам полосы кровли наносятся полосы пластичного цемента длиной в 10 см и в 1,5 мм тол­щи­ной. При стыковом со­еди­не­нии кровли верх­няя секция должна накладываться на нижнюю в 30 см и закре­пляться пла­стич­ным це­мен­том.
5. Затем полоса гофрированного ру­лон­ного ендового ковра укла­ды­ва­ет­ся поверх преды­ду­щей также ли­це­вой сто­ро­ной наверх и укрепляется це­мен­том и гвоз­дя­ми.
6. Перед укла­дкой кро­вель­ных панелей мелом проводятся две линии по длине ендовы с от­сту­пом по 10 см от каждой сто­ро­ны гребня.
7. Под антикоррозийный металл или ендовый ковер укладывается водостойкая мембрана. Монтаж такого слоя гидроизоляции обеспечит максимальную защиту от влаги и конденсата и продлит срок службы кровли.

Назначение

На многих жилых и производственных зданиях с крышей, имеющей общий уклон, установлены слуховые окна.

Пространство под крышей может использоваться для обустройства там помещения или для чисто технических целей – обслуживания стропильной системы и покрытия кровли.

В зависимости от назначения чердачного пространства меняются подходы к выбору определённого по форме и функциональным возможностям слухового окна.

К функциям, которые выполняет слуховое окно, относятся:

• освещение помещения;
• постоянный приток свежего воздуха;
• возможность выхода на поверхность крыши;
• декоративное оформление здания.

Главная часть слухового проёма – это непосредственно само окно, которое может быть:

• круглым или овальным;
• квадратным или прямоугольным;
• треугольным.

Форма окна не влияет на надёжность и особенности конструкции.

Оконные контуры имеют значение лишь для эстетического восприятия архитектурной целостности здания.

Монтаж разжелобков верха окна

На первый взгляд, кажется, что конструкционное решение и способ монтажа слухового треугольного окна аналогичен созданию многощипцовой крыши, но в действительности имеется существенная разница. Так скаты на многощипцовой кровле имеют стандартный уклон. Что касается слуховых треугольного типа окон, то скаты крыши над ними, имеющие уклон 64 градуса, соединяются со скатами кровли всего дома, у которых этот угол составляет 40 градусов. В этом случае разжелобки получаются нестандартными: нижняя и верхняя части изготавливаются по-разному.

В верхней части крыши для окна (со стороны чердака она смотрится как свод собора) применяют конструкцию с накосными стропилами – на них приходится упор нарожников (укороченных стропил), располагающихся под углом 64 градуса. Для проведения монтажа необходимо знать параметры разжелобковой стропильной балки и углы соприкосновения с коньковым брусом и боковой стеной.

Дальше работа относительно того, как самому сделать слуховое окно, производится в следующем порядке:

1. Используя длинный уровень или отвес, на пол переносят положение центра, где пересекается разжелобок с брусом конька окна на крыше.
2. При помощи линейки прочерчивают линию от получившейся точки в угол боковой стены. Дальше проводят линию конькового бруса. Оба эти отрезка представляют собой не что иное как проекцию разжелобка и балки стропил конькового бруса на горизонтально расположенную плоскость.
3. На полу при помощи угольника измеряют образовавшийся угол. Используя полученные данные, запиливают нижний конец балки стропил разжелобка, обеспечивая тем самым точность соединения с боковой стеной проема.
4. Между углом боковой стенки и коньковым брусом натягивают шнур и угольником измеряют угол среза верхнего торца балки стропил. Между этими точками замеряют расстояние и таким образом, определяют длину стропильной балки разжелобка.
5. Далее на верхний брус (он находится на боковой стене) переносят проекционную линию балки и измеряют размер ее нижнего опорного среза.
6. Затем выполняют разметку заготовки – ее разрезают по длине и делают запилы торцевых кромок, соблюдая углы в 18 и 72 градуса – и устанавливают на место.

Для каждого окна необходимо изготовить по 2 точно такие же зеркально симметричные балки. Нужное количество заготовок укороченных стропил можно сделать по универсальному шаблону, выполненному самостоятельно.

Тонкости проектирования

Слуховые окна должны соответствовать общей архитектурной концепции загородного дома. Когда принимается решение о необходимости слухового окна на крыше; конструкция вносится в эскиз и чертеж, а затем в окончательный проект. Проектирование каркаса слухового окна и стропильной системы крыши дома проходит одновременно. Сложность проекта и параметры слухового проема во многом определяются выбранным кровельным материалом.

После того, как общий каркас будет готов, настанет очередь кровельного пирога. Чтобы он получился качественным, необходимо продумать грамотную тепло- и гидроизоляцию, подобрать финишный кровельный материал. Существуют нормативы СНиП к слуховым окнам; по отношению к частному строительству они носят скорее рекомендательный характер и предлагают наиболее рациональные приемы проектирования кровли:

Возможность обустройства. Вряд ли слуховому окну найдется место, если угол ската не превышает 35º. В таком случае рекомендуется ограничиться оконным проемом на фронтоне.

Создание проектаИсточник memphite.com

• Размер. Минимальные параметры проема — 1,2 на 0,8 м.
• Размещение. Главные задачи, решаемые мансардными и чердачными окнами, — это освещение и вентиляция; поэтому устанавливать их на северной стороне дома не желательно.
• Расположение на крыше. Выбор места для оконных проемов — дело вкуса и здравого смысла. Основное пожелание состоит в том, чтобы не располагать их слишком близко к краям крыши (к коньку, карнизу, фронтонной стене — не ближе 1 м), это ослабляет надежность системы.
• Расположение нескольких окон. Между соседними слуховыми проемами оставляют не меньше 0,8 м. Такое расстояние выдерживают для того, чтобы не возникло проблем при укладке финишного покрытия. Кроме того, близко расположенные конструкции осложняют профилактический осмотр и ремонт, а зимой усиленно накапливают снег и затрудняют его очистку.
• Размещение мансардного окна. Расстояние проема до пола мансарды составляет не менее 1 м.

Видео описание

Об окнах для мансарды в следующем видео:

Как выбрать подходящий тип слухового окна

При определении типа слухового окна, подходящего для крыши будущего дома, выделяют приоритеты:

Если вы хотите улучшить эстетику, добавить оригинальности постройке в целом, обратите внимание на конструкцию «летучая мышь», арочный дормер или зенитный фонарь.

Если на первый план выходит освещение мансардного помещения, предпочтение стоит отдать мансардному стеклопакету. Это будет практичный выбор — современные модели стеклопакетов, несмотря на большую площадь остекления, безопасны в эксплуатации и обладают энергосберегающими характеристиками.. Дормеры в современном проектеИсточник makemone.ru

Дормеры в современном проектеИсточник makemone.ru

В последние годы большинство хозяев выбирают мансардные окна гораздо чаще, чем слуховые; последние можно увидеть преимущественно на домах в классическом стиле. Это объясняется несколькими причинами:

• Мансардные конструкции обеспечивают лучший воздухообмен и пропускают на 30-40% больше света.
• Большинство загородных домов возводятся по современным проектам. В таких постройках мансардные окна выглядят более естественно.
• Несмотря на более высокую стоимость, в итоге мансардные окна оказываются более экономными. Их монтаж не требует изменения конструкции кровли, а работы не столь трудоемки.

Видео описание

О несомненной пользе слуховых окон в следующем видео:

Дормеры — важная часть дизайнаИсточник houzz.com

Заключение

Слуховые окна оказывают значительное влияние на общее восприятие дома, поэтому их проектируют на стадии эскиза, одновременно с домом. Ошибка в расчетах или в работе превращает оригинальную архитектурную деталь в бросающийся в глаза дефект, влияющий к тому же на надежность конструкции. Предусмотрительный хозяин поручает возведение крыши специализированной строительной организации. Квалифицированные проектировщики и опытные кровельщики обеспечат качественный результат: надежную стропильную систему, безупречную тепло- и гидроизоляцию, эстетичную отделку.

Монтаж каркаса на крыше

Слуховые окна (если их планируется несколько), совсем не обязательно располагать ровно в ряд. Их можно располагать и в несколько рядов.

В таком случае нижний край окон располагается на высоте 90 см от пола чердачного помещения. Верхний край может располагаться на высоте 2 метра и выше. Чем выше находится просвет, тем больше света и воздуха поступает в мансарду.

По большому счету она является настоящей крышей. Только небольшого размера. Монтируя стропильную систему в тех местах, где предстоит смонтировать окна, оставляют проемы, которые огораживают стропильными ногами.

Такие стропила усиливают, так как им предстоит нести всю нагрузку от окна. Затем на усиленные стропильные ноги устанавливают поперечные балки. Нижнюю балку – на уровне внешней стены. Верхнюю балку – по размерам окна.

На нижнюю балку устанавливают вертикальные стойки, которые связывают по верху с поперечным бруском. Полученную раму скрепляют с верхней балкой, которая лежит на усиленных стропильных ногах, продольными брусьями.

Так получают каркас слухового окна без его стропильной системы. Стропильную систему делают точно так же, как основную стропильную систему здания. Но имеются некоторые тонкости.

Каркас следует проверить по горизонтали и вертикали. Если все в порядке, то устанавливают коньковый брус и маленькие стропила. Чтобы существенно упростить монтаж, следует изготовить шаблон стропил и дальше вырезать их по шаблону.

Скорость вырастет на порядок. Для обшивки боковых стенок каркаса используют влагостойкие материалы. Крыша окна устраивается одновременно с устройством крыши дома.

Очень важно, чтобы между основной поверхностью крыши и окном была выполнена качественная гидроизоляция стыков. Иначе протечек в этих местах не избежать

Для выполнения гидроизоляции используют специализированные материалы: мембраны, прижимные планки, специальные герметики на основе силикона.

Каркас слухового окна

Чтобы сделать слуховое окно своими руками необходимо иметь его чертежи и составить план. Такое окно должно быть функциональным и украшать дом. При этом необходимо соблюдать размеры слухового окна (окон), поскольку их общая ширина должна превысить ½ ширины самой мансарды (прочтите обязательно: «Устройство и размеры мансардных окон«).

Каркас окна выполняют одновременно с монтажом стропильной системы – оно имеет собственный конек и если у него двухскатная крыша, то и свою обрешетку и стропила. Можно сделать заключение, что это настоящая кровля, но только в миниатюре.

Когда монтируются слуховые окна нормы следующие: их нижний край необходимо располагать на высоте 90 сантиметров от пола чердачного помещения, а вот верхний край – на отметке 2 метра и более, насколько позволяет потолок. Чем выше располагается подобное окно, тем больше дневного света проникает в комнату. Самостоятельная установка слуховых окон требует, чтобы соблюдались размеры слухового окна – СНиП также определяет, что угол наклона крыши должен составлять не менее 35 градусов (подробнее: «Как сделать слуховое окно – практические навыки мастера чердака»).

При возведении для крыши стропильной системы в местах, где будут располагаться слуховые окна, заранее предусматривают проемы. Обрамляющие данные проемы стропила делают двойными или даже тройными, поскольку на них будет оказываться повышенная нагрузка. Согласно СНиП, когда имеется слуховое окно на фронтоне, то его должны поддерживать боковые стены.

Познавательный сюжет о истории слуховых окон:

На стропильные ноги устанавливают поперечные балки: внизу на уровне внешней стены дома, вверху – согласно проекту окна. На нижнюю балку крепят вертикальные стойки и по верху связываются поперечным бруском. Полученную раму при помощи продольных брусьев соединяют с верхней балкой, которая уложена на усиленные стропила. В результате получается каркас слухового окна, но без его стропильной системы, которая выполняется аналогично основной кровельной конструкции. Элементы каркаса окна крепятся при помощи металлических деталей (прочтите также статью: «Для чего нужны слуховые окна на чердаке»).

Далее приступают к монтажу конькового бруса и стропил крыши окошка, затем на его боковые стенки крепят влагостойкие материалы. На крышу окна кровельный материал укладывают одновременно с его монтажом на основную кровлю. Для исключения протечек в местах стыка используют элементы гидроизоляционных материалов — мембраны, прижимные планки, силиконовые герметики.

Все о слуховых окнах и их архитектуре

По

Джеки Крейвен

Джеки Крейвен

Джеки Крейвен уже 20 лет работает экспертом по дизайну интерьеров в области архитектуры, декора и устойчивого развития. Она написала две книги на эту тему: «Дом без стресса: красивые интерьеры для спокойствия и гармоничной жизни» и «Здоровый дом: красивые интерьеры, улучшающие окружающую среду и улучшающие ваше самочувствие».

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 04.02.22

Факт проверен

Александра Кей

Факт проверен Александра Кей

Александра Кей — писатель, специалист по проверке фактов, исследователь и редактор, которая проверяет точность статей The Spruce и добавляет ссылки на источники. Алекс часто пишет для b2b и b2c изданий. Когда она не пишет и не проверяет факты для печатных или онлайн-статей, Алекс работает адъюнкт-профессором английского языка в местном колледже.

Узнайте больше о The Spruce’s Редакционный процесс



У. Дж. Александр / Getty Images

Слуховое окно — это окно, которое обычно устанавливается вертикально на наклонной крыше. Мансардное окно имеет собственную крышу, которая может быть плоской, арочной, шатровой, остроконечной или орнаментированной. Слуховые окна могут быть встроены в крышу или стену, они бывают разных форм и размеров. Вид крыши на слуховое окно может дополнять большую крышу или другие архитектурные детали дома. Мансардные окна могут добавить красоты и привлекательности вашему дому, или они могут в конечном итоге сделать ваш дом нелепым, поэтому вам следует тщательно продумать, когда и где их добавить.

Взгляните на эти примеры слуховых окон из разных архитектурных периодов на протяжении всей истории.

• 01 из 16

  Глаза дома

  LatitudeStock/Getty Images

  Показанные здесь мансарды с двускатной крышей взяты из паба The Myddelton Arms. Расположенные в средневековом городе Рутин на севере Уэльса, эти примечательные и популярные мансарды 16 века известны как «глаза Рутина».

  На протяжении веков окна были известны как «глаза» жилища. Как и дымоход, мансардные окна не являются частью крыши, а проходят через крышу. Некоторые слуховые окна, называемые слуховыми окнами, торчат через край крыши у карниза.

  По сути, мансардные окна — это «застекленные конструкции», то есть окна. Фактически, их иногда называют lucarne , французское слово, означающее «световой люк». Фронтон над мансардным окном называется мансардным окном и часто имеет форму фронтона.

  Чтобы установить слуховое окно в своем доме, вызовите специалиста по окнам и мастера-плотника вместо кровельщика.

• 02 из 16

  Зачем добавлять слуховое окно?

  Филипп Спирс / Getty Images

  Мансардные окна могут иметь внешнюю и внутреннюю красоту и привлекательность. Внутри, пусть и темное, чердачное помещение может стать обитаемым со слуховым окном. Дополнительную ванную комнату можно увеличить за счет слухового окна, встроенного в большую спальню. Помимо дополнительного пространства в доме, естественное освещение и вентиляция могут сделать интерьер более привлекательным и здоровым.

  Снаружи слуховое окно может определять определенные стили дома: неоколониальный стиль и колониальное возрождение, стиль Stick, Chateauesque, Second Empire и американский Foursquare — все стили дома, которые обычно включают слуховое окно в свой дизайн. Кроме того, слуховое окно может придать горизонтально ориентированному дому ощущение высоты, особенно если дом расположен очень близко к улице. При правильном проектировании мансардное окно может подчеркнуть архитектурные детали в корпусе дома — викторианские завитки, фронтоны и даже сходство и симметрию окон могут быть усилены мансардным окном-единомышленником.

  Подсказка

  Подобно косметическим куполам, которые бесполезно сидят на крыше, ложные слуховые окна — это растущая тенденция, особенно в новой коммерческой недвижимости. В попытке имитировать определенный колониальный стиль архитектуры родного города мансардные окна прикрепляются к крыше, не прорывая крышу. Ложные слуховые окна могут быть непропорциональными — слишком большими или слишком маленькими — и выглядеть неестественно. Искусственность запланированных сообществ, таких как Селебрейшн во Флориде, отчасти объясняется этим типом поддельных архитектурных деталей.

• 03 из 16

  Мансардное окно выходит из общежития

  Image Studios/UpperCut Images/Getty Images

  Слово «дормер» происходит от того же корня, что и слово «общежитие», оба происходят от латинского слова dormitorium, , что означает «место для сна». Поэтому неудивительно, что чердачные помещения часто превращаются в дополнительные спальни с мансардным окном для перекрестной вентиляции с фронтонным окном. Первоначальные слуховые окна могли быть встроены в старый большой дом для проживания домашних работников.

• 04 из 16

  Ванная комната

  Николлс Алистер / Getty Images

  Помимо дополнительных спальных мест, дополнительное внутреннее пространство, созданное слуховым окном, приобрело другой оборот с изобретением внутренней сантехники. В ванных комнатах требуется пространство для стояния, а слуховое окно позволяет добавить эту высоту над унитазом, раковиной или ванной. Это позволяет мансардному помещению иметь ванную комнату для основного апартамента или дополнительную ванную комнату для дома.

  Об этом термине: Primary Suite

  Многие ассоциации недвижимости, включая Национальную ассоциацию домостроителей, классифицировали термин «Главная спальня» (или «Главный люкс») как дискриминационный. «Основная спальня» — это название, которое сейчас широко используется среди специалистов по недвижимости и лучше отражает назначение комнаты.

  Узнайте больше о нашем обещании разнообразия и инклюзивности, чтобы сделать The Spruce местом, где все будут чувствовать себя желанными.

• 05 из 16

  Внутреннее пространство и параметры окна

  Изображения героев / Getty Images

  Количество света и вентиляции, обеспечиваемые слуховым окном, зависит от воображения. Окна могут сочетаться с другими окнами дома, или вы можете сделать мансардное окно более изысканным, например, с цветным стеклом или нетрадиционной формы. Окна могут быть фиксированными или они могут открываться для проветривания.

• 06 из 16

  Мансардные окна

  Дж. Кастро / Getty Images

  Мансардные окна были особенно популярны в дизайне домов в стиле Кейп-Код 1950-х годов во время строительного бума середины века в Америке. В этих дополнениях нет ничего необычного — простые слуховые окна с двускатной крышей служили для добавления света, воздуха, пространства и симметрии в американский дом. Двускатная крыша образована двумя наклонными секциями, сходящимися на верхнем коньке, образуя треугольную форму для вершины оконной стены слухового окна. Стены слухового окна, отходящие вниз от двускатной крыши, вертикальны.

• 07 из 16

  Мансардное окно на крыше



  Томас Вела / Getty Images

  После слухового окна с двускатной крышей, вероятно, второй по популярности формой крыши является слуховое окно в виде сарая. Часто принимая уклон, аналогичный крыше дома, мансардное окно может вмещать маленькие или большие окна узкой или вытянутой ширины. Слуховые навесы очень распространены в домах и бунгало в стиле ремесленников.

• 08 из 16

  Расширенное слуховое окно сарая

  Дж. Кастро / Getty Images

  Возможно, наиболее распространенным типом слухового сарая является тот, который простирается почти на всю ширину дома. Спереди или сзади этот тип слухового окна расширяет внутреннее пространство, не увеличивая площадь здания. Он был очень популярен с 1960-х годов по настоящее время.

• 09 из 16

  Мансардное окно с плоской крышей в современном здании

  Андреас Секки / Getty Images

  Расширением слухового окна односкатной крыши является слуховое окно с плоской крышей. В этом современном здании в Германии вы можете видеть, что мансардные окна вряд ли можно назвать старомодной идеей. Постмодернистские архитекторы часто берут традиционные архитектурные детали и переворачивают их с ног на голову.

• 10 из 16

  Мансардное окно с шатровой крышей

  Дж. Кастро / Getty Images

  Слуховое окно с шатровой крышей немного менее популярно, чем слуховое окно с двускатной крышей и навесом, но оно более элегантно. Он часто имитирует четырехскатную крышу самого дома. Шатровая крыша имеет четыре наклонные стороны, которые соединяются в вершину, а не фронтон, у которого только две наклонные стороны.

• 11 из 16

  Арочное слуховое окно

  Джиллиан Дарли / Getty Images

  На протяжении веков британцы включали небольшие арочные окна в архитектуру своих коттеджей. Поскольку эти окна позволяют проникать в интерьер большему количеству света, чем пространства, окна-брови часто считаются больше окном, чем мансардным окном. Застекленные щели могут стать очень узкими и визуально соблазнительными.

• 12 из 16

  Мансардные слуховые окна

  Дэвид Чепмен / Getty Images

  Мансардные окна — характерная черта домов в стиле Второй империи. Франсуа Мансар (1598–1666) модифицировал двускатную крышу, сделав стороны более крутыми и вставив окна. Французский архитектор изобрел то, что стало известно как мансардная крыша, популярный стиль крыши. Окна, прорывающиеся через мансардную крышу, являются одними из самых ранних примеров слуховых окон.

  Даже более современное здание с мансардной крышей, вероятно, будет иметь слуховые окна — иногда как слуховые окна в стене (через карниз), так и слуховые окна на крыше. Элегантное и царственное поместье Билтмор в Эшвилле, Северная Каролина, является примером 19-го века.Слуховое окно на мансардной крыше X века в большом доме в стиле Шато.

• 13 из 16

  Слуховые окна через карниз

  Дж. Кастро / Getty Images

  Большинство слуховых окон представляют собой слуховые окна на крыше, то есть крыша строения окружает слуховое окно, как если бы это был световой люк. С учетом снеговых нагрузок в определенных климатических условиях сооружение мансардных окон относительно просто как при первоначальном проектировании, так и при реконструкции.

  Более сложным и, по мнению некоторых, более элегантным дизайном является слуховое окно, встроенное в карниз или край крыши. Эти слуховые окна, также называемые «стенными слуховыми окнами», часто встречаются в больших особняках и престижных районах.

• 14 из 16

  Взгляд архитектора для Windows



  Кароль Франкс / Getty Images

  Окна являются частью набора инструментов архитектора. В этом доме в Южной Калифорнии известный архитектор Пол Уильямс (1894–1980) эстетически скомбинировал различные типы окон. К более типичным окнам и эркерному окну добавлен слуховой навес и слуховое окно в стене, что делает этот «коттедж» в стиле английской усадьбы похожим на простой загородный дом внутри и снаружи.

  Хороший архитектор должен иметь образование и подготовку, чтобы представить шаблоны дизайна, которые работают для вашего дома.

• 15 из 16

  Сборные слуховые окна

  Яап Харт / Getty Images

  Не у всех есть средства, чтобы нанять архитектора вроде Пола Уильямса для проектирования дома. Не беспокоиться. Добавление сборного слухового окна к существующему дому — захватывающее приключение. Примите вызов, но сделайте свою домашнюю работу. Это не простая работа своими руками, так как она требует навыков в кровельных работах и ​​установке кровельных накладок, иначе у вас будут протечки. Вам нужно будет выбрать размер слухового окна, который хорошо вписывается в ваш дом, составить план и получить необходимые разрешения на строительство. Вы будете снимать кровлю в районе слухового окна, поэтому вы должны быть готовы защитить его водонепроницаемым брезентом на случай дождя. После открытия крыши вы можете установить сборное слуховое окно и гидроизоляцию, необходимую для обеспечения водонепроницаемости вашей установки.

• 16 из 16

  Глаза вашего дома

  Марко Кристофори / Getty Images

  Имейте в виду, что по сути мансардные окна – это окна, а остекление двустороннее. Мансардное окно пропускает свет и дает вам вид из комнаты. Но это также позволяет заглядывать соседям и меняет внешний вид вашего дома с обочины. Мансардные окна могут оживить ваш дом. Вы только посмотрите в эти глаза.

Статья Источники

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Флеминг, Джон, Онор, Хью, и Певзнер, Николаус. «Слуховое окно.» Словарь архитектуры Penguin. Третье издание, Penguin, 1980, стр. 96-97

2. Бейкер, Джон Милнс. «Американские стили дома: краткое руководство». AIA, Нортон, 1994, с. 170

Типы, стоимость, плюсы и минусы

Источник изображения: Hometown Structures

Если вы хотите добавить немного больше солнечного света или чердачного пространства в свой дом, вам следует подумать об установке слуховых окон. Независимо от того, является ли ваш чердак или чердак активным жилым помещением или просто местом для хранения, мансардные окна предлагают несколько преимуществ. Мансардные окна не только украшают комнату, но и обеспечивают больше пространства, помогают проветривать дом и даже повышают привлекательность. Давайте углубимся в подробности о различных типах слуховых окон и лучше поймем, какую пользу они могут принести вашему дому.

На этой странице

• Что такое слуховое окно?
• Типы
• Плюсы и минусы
• Стоит ли их покупать?

Что такое слуховое окно?

Источник изображения: Racine Roofing & Remodeling

Расположенные на скате крыши мансардные окна представляют собой крытые конструкции, которые обычно имеют окна и увеличивают высоту потолка. Слуховые окна также предназначены для того, чтобы дать вашему чердаку или чердаку дополнительное пространство, обычно добавляя 30 квадратных футов. Несмотря на то, что существует множество типов слуховых окон, некоторые из них лучше всего подходят для определенных типов крыш.

Получите бесплатную оценку от доверенных кровельных компаний рядом со мной

Типы слуховых окон

Остроконечные

возможность установки на любой тип кровли. Эти слуховые окна имеют треугольную форму с двумя наклонными плоскостями, что помогает легко сливать дождевую воду, предотвращая любые утечки. Двускатные крыши обычно лучше всего подходят для домовладельцев в более холодном и влажном климате из-за их устойчивости к атмосферным воздействиям.

Средняя стоимость : $130 за квадратный фут больше пространства. В дополнение к возможности размещения окон меньшего и большего размера, небольшой наклон слуховых окон навеса также позволяет легче стекать воде и снегу.

Средняя стоимость : 100 долларов США за квадратный фут

Flat

Источник изображения: JHmraD

Хотя они похожи на мансардные слуховые окна, слуховые окна с плоской крышей не имеют наклона или наклона, что может стать проблемой при скоплении дождя или снега. Основное преимущество установки плоских мансардных окон заключается в том, что они максимально увеличивают пространство по более низкой цене. Чтобы избежать утечек воды, мы рекомендуем использовать кровельную мембрану, такую ​​как EPDM, которая является водостойкой. С любым типом плоской крыши вам также необходимо будет проводить плановое техническое обслуживание, чтобы избежать дорогостоящего ремонта.

Средняя стоимость : $100 за квадратный фут

Шатровая

Источник изображения: Справочник архитектора

Шатровые мансардные окна со всех сторон мансардных крыш, как правило, устанавливаются на вальмовых крышах. Эти слуховые окна имеют три наклонных плоскости, которые легко сбрасывают воду и помогают предотвратить попадание протечек в дом. Хотя мансардные окна немного дороже других, они также имеют более яркий внешний вид.

Средняя стоимость : $125 за квадратный фут

Брови

Источник изображения: This is Carpentry

Эти изогнутые мансардные окна в первую очередь предназначены для эстетической привлекательности вашего дома. Слуховые окна над бровями не обеспечивают реального дополнительного пространства в комнате, но они вносят приличное количество света. Поскольку эти слуховые окна изогнуты и имеют другую черепицу, чем остальная часть крыши, возможна утечка воды. Слуховые окна для бровей изготавливаются на заказ и могут стоить дороже, чем традиционные окна в крыше.

Средняя стоимость : $130 за квадратный фут

С фронтоном

Источник изображения: Best in American Living Однако их главное отличие состоит в том, что слуховые окна с фронтоном выходят из крыши и обычно располагаются в ряд. Некоторые слуховые окна с фронтоном можно использовать в дверных проемах, поддерживаемых колоннами, и обеспечивать укрытие от дождя.

Средняя стоимость : $225 за квадратный фут

Арочные

Источник изображения: WCMA Net

Несмотря на то, что арочные или бочкообразные мансардные окна обычно не создают эффектного внешнего вида, они не создают дополнительного пространства. Этот тип слухового окна меньше по размеру, но пропускает достаточное количество естественного света благодаря большим вертикальным окнам.

Средняя стоимость : 125 долларов США за квадратный фут

Стена

Источник изображения: Home Stratosphere

Вместо того, чтобы выходить за пределы здания, мансардные окна удлиняют стену, создавая дополнительное пространство для комнаты. Они имеют две наклонные плоскости, которые объединены с основной крышей, разделяя линии карниза и предотвращая любую утечку воды. Хотя они могут быть не самыми эстетичными слуховыми окнами, они дешевле и проще в установке.

Средняя стоимость : 100 долларов США за квадратный фут

Плюсы и минусы слуховых окон

Источник изображения: Хичкок Кровля и строительство

Плюсы слуховых окон как световые люки и слуховые окна, могут увеличить стоимость вашего дома до 20%.

Добавляет больше света — Мансардные окна помогают осветить самые темные части любого чердака или чердака. С повышенным освещением и видимостью вы сможете перепрофилировать определенные зоны комнаты в зону для чтения или спальню.

Добавляет больше места Возможно, основным преимуществом установки слуховых окон является дополнительное пространство. Поскольку слуховые окна расширяют стену или выходят за пределы здания, они могут увеличить площадь комнаты до 250 квадратных футов.

Вентиляция — Благодаря мансардным окнам вы также сможете подавать прохладный воздух или выпускать горячий воздух, скапливающийся на верхних этажах дома.

Минусы мансардных окон

Сложный монтаж — Как и в любой другой конструкции, для установки мансардных окон любого типа потребуется опытный профессионал. Не все кровельщики имеют опыт установки мансардных окон.

Дорогой — С материалами и работой, в зависимости от стиля и типа крыши, может стоить до 12 000 долларов или больше. Также важно не забыть уточнить в местном строительном отделе все необходимые разрешения на строительство мансардных окон.

Высокий уровень обслуживания — В зависимости от того, есть ли у вас наклонная крыша или что-то более плоское, например односкатная крыша, эти слуховые окна могут быть более подвержены протечке воды. Хотя слуховые окна обычно устанавливаются с окладами, они все же могут быть восприимчивы к влаге.

Стоит ли покупать слуховые окна?

Источник изображения: Бюджетная строительная компания

Установка мансардных окон или любой вид ремонта может быть дорогим. Независимо от того, имеете ли вы наклонную или изогнутую крышу, мансардные окна могут стать отличным и быстрым способом увеличить пространство и площадь вашего дома. Мансардные окна лучше всего подходят, если вы хотите добавить немного больше пространства и естественного света в темную комнату или если вы хотите повысить стоимость своего дома перед продажей. Но прежде чем инвестировать в слуховые окна, убедитесь, что у вас есть соответствующие разрешения на строительство, и наймите опытного мастера для их установки.

Найдите лучших местных монтажников кровли рядом с вами

Почему на чердаке есть окно? I Лучший выбор Америки

29 декабрь 2021 г.

Чердак – это загадочное место в доме. Чердачное помещение определяется как площадь непосредственно под крышей дома. В то время как изоляция и вентиляция являются типичными проблемами для чердаков, иногда это касается и окон. Слуховые окна, мансардные окна с верхними петлями, окна-розетки и световые люки служат для освещения, вентиляции и придания привлекательности скатным (остроконечным) крышам. Кроме того, чердачное окно также действует как аварийный люк. Мансардные окна бывают двух видов – мансардные и мансардные. Оба могут быть дооснащены. И то, и другое можно считать инвестицией в ваш дом.

Почему на чердаке есть окно?

Мансардные окна

Мансардные окна пропускают много естественного света в ваши жилые помещения, а в некоторых случаях и на чердаки. Некоторые открываются, а некоторые нет. Те, что открываются, пропускают свежий воздух. Некоторые световые люки могут быть даже автоматизированы, что делает их очень удобными. Мансардные окна также помогают обогревать чердачные помещения и позволяют использовать растения для украшения чердачного помещения.

Мансардные окна

Мансардные окна представляют собой коробчатые окна, которые выступают за пределы крыши и расположены вертикально. Этот тип окон имеет те же преимущества, что и мансардные окна, с точки зрения освещения и вентиляции (притока воздуха), но в разной степени. Ключевым преимуществом слухового окна является то, что оно добавляет привлекательности, улучшая эстетику дома.

Основные характеристики

Если вы рассматриваете проект улучшения дома для установки мансардного окна, обратите внимание на несколько моментов. Во-первых, определитесь с назначением окна. Это просто добавление привлекательного фасада или вам следует выбрать функциональное, энергосберегающее окно, которое можно открыть?

Проверка прочности крыши и долговечности окон. Конструкция крыши должна выдерживать окно. Несущая конструкция должна быть прочной, поэтому может потребоваться ее усиление.

Думая о долговечности, учитывайте, из чего будет сделана оконная рама, и целостность материала, такого как дерево или алюминий. Структуры дома могут вместить окна только определенного размера, поэтому подумайте, сколько окон вам нужно.

Также подумайте о внешней привлекательности слухового окна. Ему может понадобиться небольшая остроконечная крыша или навес. Наконец, подумайте об одинарном или двойном остеклении.

Преимущества мансардных окон

Аварийный выход

В случае пожара или затопления мансардное окно служит аварийным люком.

Улучшенное освещение

Большинство чердаков изначально предназначались для хранения вещей. С мансардным окном или мансардным окном вы уменьшаете потребность в одной подвесной лампочке.

Вентиляция

Проветрите чердак и избавьтесь от затхлого и часто сырого запаха, открыв окно.

Эстетика

Повысьте привлекательность и стоимость вашей собственности, когда придет время продать ваш дом.

Перепланировка

Одно окно на чердаке или несколько окон дадут вам больше возможностей при обдумывании того, как превратить чердак в удобное жилое, рабочее или игровое пространство. У скатной крыши есть две стороны, с которыми можно играть, поэтому чердак можно разделить, если вы решите использовать его для комбинации вещей.

Отопление

Отопление становится очень важным, когда вы решите превратить чердак в функциональную часть вашего дома. Мансардное окно или световой люк будут пропускать тепло солнца в течение всего дня.

Нужно ли открывать мансардное окно летом?

Хотя летом на чердаке может быть жарко, избыточное тепло может отводить холодный воздух из вашего дома быстрее, чем его заменяет блок переменного тока. Однако открывать мансардные окна летом, как правило, не рекомендуется, так как в дом будет поступать больше горячего воздуха. Вместо этого специалисты рекомендуют размещать вентиляторы в чердачном помещении направленными к потолку. Это поможет циркулировать холодному воздуху от пола вверх. Для максимальной вентиляции расположите вентиляторы рядом с вентиляционными отверстиями в полу и направьте их в сторону вентиляционных отверстий на чердаке.

Слово мудрому

Мансардные окна подвергаются воздействию внешней среды, поскольку они подвергаются воздействию жары, дождя и льда. Внутри чердаки и деревянные оконные рамы подвержены вредителям, протечкам и возгоранию электропроводки. Поэтому крайне важно выбрать правильное окно и профессионально установить его, чтобы снизить затраты на охлаждение. Обязательно получите пару рекомендаций, прежде чем открывать новое окно в мир.

Дополнительная литература: Мансардные окна — Energy.gov

Лучший выбор Америки, Омаха, Небраска | Лучшая компания по замене окон в жилых домах в Омахе

Мы гордимся тем, что нанимаем только самых знающих и опытных установщиков в отрасли. Мы знаем, насколько важны эти инвестиции для домовладельца, и мы хотим рассказать вам обо всех аспектах, которые вы должны учитывать, прежде чем принимать окончательное решение.

America’s Best Choice Omaha также предлагает вам конкурентоспособную цену, которую вы можете себе позволить, не тратя свои средства. Мы также работаем со всеми страховыми компаниями, чтобы свести ваши расходы к минимуму. С гордостью мы также являемся аккредитованным бизнесом BBB!

Мы предлагаем БЕСПЛАТНУЮ оценку без обязательств. Позвоните нам или заполните нашу форму сегодня, если у вас есть какие-либо вопросы о том, нужен ли вам мелкий ремонт или замена старой крыши на новую. Мы будем более чем рады предложить нашу лучшую рекомендацию, которая предложит больше качества за ваш доллар.

Последние статьи

• Советы по сохранению тепла в доме зимой
• Подготовьте свой дом к зиме: окна и сайдинг
• Как заменить старое подвальное окно?
• Проверяют ли домашнюю инспекцию окна?
• Проблемы с влажностью в доме

Стоимость мансардных окон — Сравните стили, цены и установку

Чердаки предназначены не только для хранения вашего хлама! Многие домовладельцы в наши дни превращают свои чердаки или чердаки в жилые помещения или дополнительные спальни. Но какие окна подходят для мансардного помещения с наклонным или изогнутым потолком и сколько будет стоить их установка?

Чердачные помещения, расположенные прямо под криволинейными или арочными потолками, очень трудно эффективно осветить. Вы можете установить мансардное окно, но оно дорогое, не имеет вида и его очень сложно чистить.

Мансардные окна , напротив, предлагают идеальное решение для освещения и вентиляции. Они также добавляют простора интерьеру помещения, для размещения мебели, так как вертикально выступают за плоскость скатной крыши. У них есть собственные конструкции крыши для защиты и гармонии с основным дизайном крыши.

Если вы хотите установить мансардные окна , вам следует подумать, какой стиль подойдет вашему дому, и какие факторы будут влиять на стоимость установки.

Стили слуховых окон

Мансардные окна определяются типом крыши или слухового окна, установленного над окном. Вот основные стили слуховых окон.

• Мансардное окно с двускатной крышей : Это окно имеет двускатную или треугольную крышу над оконным стеклом.
• Слуховое окно сарая : Это окно имеет одну створку крыши, которая соединяется с основной крышей под меньшим углом. Популярный стиль слухового окна Нантакета состоит из слухового окна, которое соединяет два слуховых окна с фронтоном.
• Мансардное окно Gambrel : У этого окна есть фронтон на вершине крыши, но два более крутых ската по бокам, как у крыши амбара.
• Мансардное окно : Это окно имеет три ската крыши, которые сходятся в одной точке над оконным стеклом.
• Слуховое окно для бровей : Это окно имеет изогнутую крышу, которая простирается над оконным стеклом и придает ему вид глаза, выглядывающего из-под брови.
• Мансардное окно капота : У этого окна прямые стены с изогнутой крышей.
• Мансардное окно : Это окно расположено прямо над наружной стеной, а не посередине крыши.

Стоимость мансардных окон – что нужно знать?

• Разрешения на строительство : вам, вероятно, потребуется получить разрешение на строительство, где бы вы ни жили. Это может занять месяцы, и вы будете платить комиссию. Плата за разрешение обычно может варьироваться от 200 до нескольких тысяч долларов!
• Стиль слухового окна : В зависимости от стиля, который соответствует форме вашей крыши и вашим дизайнерским предпочтениям, вы можете заплатить больше.
• Размер слухового окна : Некоторые слуховые окна состоят из одного стекла, а другие имеют несколько окон, расположенных вместе. Проекция слухового окна и пространство, которое оно добавляет к вашему интерьеру, также повлияют на ваши расходы.

Слуховые окна Цена

Слуховое окно среднего размера примерно 6 x 10 футов стоит около 1800 долларов.

Однако слуховые окна требуют капитального ремонта конструкции крыши, поэтому их установка может быть достаточно дорогостоящей.

Добавление трех мансардных окон при строительстве нового дома может увеличить стоимость крыши до 20%.

Установка мансардных окон в существующий дом может обойтись еще дороже: от 3500 до 20 000 долларов за окно, в зависимости от стиля и размера.

Слуховые окна Плюсы и минусы

Слуховые окна — это классический и очень желанный стиль окон, обладающий большой привлекательностью. Но стоимость и неудобство установки могут отталкивать некоторых домовладельцев.

Следующие плюсы и минусы могут помочь вам в процессе принятия решений.

Pros

• Внутреннее освещение : Ваш чердак или чердак станет ярче и приятнее благодаря естественному освещению и видам. Есть несколько доказанных преимуществ естественного света для здоровья.
• Увеличенное пространство : Дополнительное пространство в вашей комнате можно использовать для размещения мебели или других элементов декора.
• Вентиляция : Мансардные окна , который можно открыть, позволит воздуху циркулировать по комнате. Комнаты на верхнем уровне дома могут быть довольно теплыми, поэтому мансардные окна могут фактически улучшить вентиляцию всего дома.
• Эстетическая привлекательность : мансардные окна разбивают плоское пространство вашей крыши и придают вашему дому классический характер, стиль и дополнительную ценность.

Минусы

• Утечка : Мансардные окна представляют собой пространство, встроенное в основную конструкцию крыши, нарушающее единообразие. Это означает большую вероятность протечек из-за осадков.
• Очистка : Многие слуховые окна исправлены и не могут быть открыты. Их может быть трудно чистить снаружи.
• Стоимость : Мансардные окна стоят примерно столько же, сколько и эркеры, поскольку они оба представляют собой сложные стили окон, требующие капитального ремонта.

Заключение

Мансардные окна обладают большими преимуществами и могут превратить ваш грязный чердак в комфортное жилое помещение. Однако они могут быть дорогостоящими инвестициями.

Вам понадобится опытный профессионал, который рассчитает стоимость и установит их для вас, и не все оконные компании будут готовы выполнить эту работу. Разрешение на строительство может занять несколько месяцев, а стоить оно может исчисляться тысячами.

Однако, если у вас гибкий бюджет, свободное время и достаточно терпения для грязного ремонта, слуховые окна добавят пространству, ценности и эстетической привлекательности вашему дому.

БЕСПЛАТНАЯ смета на замену окон

Вас интересует стоимость замены окон? Сравнение оценок лучших специалистов в вашем регионе — это самый быстрый способ выяснить, сколько будет стоить ваша установка. Позвольте нам помочь вам найти лучшие цены на окна сегодня.

Как выбрать идеальные для дома| Андерсен Windows

Бесконечное выражение

Блог Андерсена

Бесконечное выражение

Блог Андерсена

Идеи

Все окна придают пространству ощущение воздушности, но мансардные окна выводят его на новый уровень — то есть на уровень крыши.

Мансардные окна в шутку называют «глазами вашего дома», но они не просто создают визуальный интерес. Они могут освещать труднодоступные места солнечным светом, усиливать поток воздуха и привлекать внимание.

Что такое слуховое окно?

Мансардное окно представляет собой крытую конструкцию, выходящую за пределы крыши и имеющую окно. Это типичная особенность различных стилей дома, от Кейп-Код и ремесленных бунгало до Тюдоров и колониальных домов. Мансардное окно также является распространенным дополнением к проектам реконструкции, особенно когда цель состоит в том, чтобы создать больше полезного пространства в полуэтаже или на чердаке. А в доме новой постройки слуховое окно может быть способом признать, что дом — это современная интерпретация определенного архитектурного стиля или просто способ добавить характер. Короче говоря, слуховое окно — это небольшая деталь дизайна, которая может иметь большое значение.

Вот что вам нужно знать, чтобы выбрать правильные окна для слухового окна.

Мансардные окна «Крыша против стены»

Мансардные окна могут быть встроены в стену и доходить до карниза крыши или могут быть встроены в саму крышу. Настенное слуховое окно обычно более вертикальное и меньше по размеру, чем слуховое окно на крыше. Слуховые окна на крыше охватывают всю гамму: от одного окна до почти всей длины крыши. Правильное окно будет зависеть от типа слухового окна. Вот ваш учебник по типам слуховых окон.

Остроконечные мансардные окна в этом доме новой постройки встроены в стену и доходят до карниза крыши. Этот дизайнерский подход позволяет использовать очень высокие окна, которые приносят свет и свежий воздух на верхний уровень дома.

Что такое слуховое окно?

Мансардные окна названы в соответствии с формой их крыш, поэтому остроконечное слуховое окно имеет треугольную крышу с двумя сторонами, которые сходятся на пике. В этом разделе мы расскажем немного больше о самых популярных стилях мансардных окон, а также дадим несколько идей о том, как выбрать правильные окна для каждого стиля.

Остроконечные мансардные окна

Остроконечные мансардные окна имеют две наклонные стороны, которые аккуратно переходят в вершину. Этот стиль слуховых окон распространен на Кейп-Код и в домах в георгианском / федеральном стиле.

Набор из трех остроконечных слуховых окон в этом современном фермерском доме добавляет интерес к архитектуре и позволяет разместить очень высокие окна на втором этаже.

Какие окна подходят для остроконечных мансардных окон?

Мансардные окна с остроконечной крышей являются классикой для Кейп-Кодс, где типичны двустворчатые окна. Конечно, множество различных стилей дома включают в себя остроконечные слуховые окна, и здесь может работать множество различных типов окон. Итак, начните с этого вопроса: мне нужен симметричный или асимметричный фасад?

В то время как симметрия, безусловно, характерна для Кейп-Кода, асимметрия характерна для Тюдоров — еще одного стиля дома, в котором обычно используются остроконечные слуховые окна. Если внешний вид вашего дома более симметричен, рассмотрите возможность согласования слухового окна с окнами первого этажа. Если он асимметричный, вы можете сделать эффектное окно в слуховом проходе и, возможно, даже выбрать интересную форму.

Прокрутите вниз до раздела «Как выбрать мансардные окна», чтобы ознакомиться с пошаговым методом, который поможет вам в процессе выбора.

Слуховые окна шатровые

Слуховые окна шатровые имеют три наклонных стороны — один наклонный сверху окна и два смежных ската сзади. Шатровые слуховые окна типичны для прерий, французских эклектичных и колониальных домов в стиле гальки. Вы также можете увидеть мансардное окно в доме середины века. №

Эта серия из трех мансардных окон добавляет индивидуальности и придает дополнительный свет верхнему уровню этого дома в колониальном стиле. Здесь представлены створчатые окна серии A черного цвета с указанными равными световыми решетками в схеме 2-на-2.

Какие окна подходят для мансардного окна с шатром?

Шатровые мансардные окна являются обычным явлением в домах в стиле прерий, где типичны створчатые окна. Но, как и в случае с остроконечными мансардными окнами, шатровые мансардные окна встречаются в домах различных стилей, а это означает, что лучший выбор окна будет разным.

Выбирая окна для мансардного окна, спросите себя: мой дом более традиционен или современен по стилю? Створчатые окна — это популярный стиль для создания современного вида, поэтому они хорошо смотрятся в домах прерий или в середине века, в то время как окна с двойными рамами с решетками хорошо вписываются в более традиционный вид французских эклектичных или колониальных домов в стиле черепицы.

Прокрутите вниз до раздела «Как выбрать мансардное окно», чтобы ознакомиться с пошаговым методом, который поможет вам в процессе выбора.

Мансардные окна

Мансардные окна имеют одинарную наклонную крышу, которая выступает в одном направлении от основной крыши. Вы можете найти мансарду в ремесленных бунгало или голландских колониальных домах.

Эта полоса из трех навесных окон серии 400 максимально использует доступное пространство в этом мансардном навесе.

Какие типы окон подходят для мансардного этажа?

Мансардные окна могут различаться по размеру, поэтому учитывайте роль слухового окна в вашем доме. В ремесленном бунгало большое слуховое окно можно использовать для улучшения функциональности полуэтажа наверху за счет добавления пространства, света и воздуха. С этой целью классическим подходом было бы включить горизонтальную полосу из трех-пяти окон, чтобы максимально использовать возможности, предлагаемые слуховым окном. Выбирая окна для мансарды, спросите себя: мое слуховое окно более функциональное или декоративное?

Прокрутите вниз до раздела «Как выбрать мансардное окно», чтобы ознакомиться с пошаговым методом, который поможет вам в процессе выбора. А-образные рамы

полностью покрыты крышей с двух сторон, а это означает, что эти мансардные окна с окнами серии E были идеальным способом ввести свет, воздух и даже добавить еще один вход. Они также добавляют интерес к силуэту дома.

Мансардные окна для бровей

Мансардные окна для бровей обычно меньше по размеру и имеют изогнутую крышу, как следует из названия. Они, как правило, носят скорее декоративный, чем функциональный характер, и их обычно используют в колониальных стилях.

Это слуховое окно над бровями добавляет дополнительный свет и характер этому новому строительному дому.

Как подобрать окна для мансардного окна

Как вы уже знаете, в большинстве случаев в мансардном окне могут работать самые разные окна. Чтобы помочь вам выбрать лучший вариант для вашего дома, ответьте на следующие вопросы:

• Какую роль играет слуховое окно? Добавляет ли он отличительную архитектурную черту в ваш дом? Это может быть в том случае, если окно очень маленькое или оно находится в редко используемой комнате. Если вместо этого речь идет об улучшении пригодности для жизни чердака или полуэтажа, вам обязательно понадобятся самые большие окна, которые поместятся.

• Окно какого размера лучше всего подходит для моего слухового окна? Подумайте о форме своего слухового окна и о том, какое окно будет наилучшим образом использовать пространство, которое оно предоставляет. Это поможет вам максимизировать свет, поток воздуха и виды. Окна, полностью вписывающиеся в мансардное окно, также будут более эстетичными снаружи.

• Какой стиль окна дополняет архитектурный стиль моего дома? Чтобы создать неповторимый образ, изучите стиль, форму и пропорции окон, которые обычно используются в таких домах, как ваш. Наша библиотека домашнего стиля поможет вам начать работу.

• Будет ли легче обслуживать определенные типы окон? Поскольку мансардные окна прикреплены к крыше, двустворчатые окна с откидной рамой и створчатые окна являются хорошим вариантом. Их можно чистить (внутри и снаружи) изнутри дома — подъем по лестнице не требуется.

Вот и все — ваша грунтовка на мансардных окнах. Далее: узнайте, как привнести в свой дом больше света, воздуха и видов.

Советы по здоровому дому

Ремонт Новое строительство Замена

Элементы архитектуры: 8 доработок традиционного мансардного окна

Просмотрите доску вакансий Architizer и подайте заявку на работу в области архитектуры и дизайна в одних из лучших фирм мира. Нажмите здесь, чтобы подписаться на нашу рассылку вакансий.

Обычно связанное с люкарнами в готических церквях и парижскими мансардными окнами на мансардных крышах, сегодня мансардное окно в просторечии относится к окну, которое простирается как наружу, так и вверх от плоскости конструкции скатной крыши. Традиционные европейские архитектурные элементы, мансардные окна остаются полезными дополнениями к любому чердаку или лофту и часто отмечаются в ярко выраженном современном стиле. Открывая тесный чердак для повышенной фильтрации света, неприветливые помещения не только становятся значимыми, но и становятся ключевыми жильцами при ремонте или архитектурном вмешательстве.

Используя мансардные окна, архитекторы, представленные в этой коллекции, увеличили вместимость своих проектных пространств с двух противоположных точек зрения: снаружи и изнутри. Снаружи мансардные окна создают геометрию с повышенной проработкой. Кроме того, они обозначают практичное расширение, которое одновременно сохраняет первоначальный характер конструкции крыши. Изнутри мансардные окна не только пропускают естественный свет, но и поднимают взгляд жильца, позволяя по-новому оценить драматические виды неба и окружающие линии деревьев.

© João Tiago Aguiar, arquitectos

© FG+SG | Fotografia de Arquitectura

Restelo House João Tiago Aguiar, arquitectos, Лиссабон, Португалия

Расположенный в жилом районе 1950-х годов, это вмешательство включало в себя перепланировку всей задней части дома. Архитекторы предусмотрели серию ставней, которые напоминали бы рисунок традиционной португальской плитки и освещали интерьер отфильтрованным светом. Чтобы создать более обитаемый чердак, они идеализировали мансардную крышу через три мансардных проема, из которых открывается потрясающий вид на сад.

© Nicholas Guttridge

© Lyndon Douglas

© Lyndon Douglas

Cor-Ten House in Putney by Eldridge London, London, United Kingdom

Для Eldridge London реализация этого проекта была упражнением в «предоставлении прекрасно решенный, очень детализированный дом на типичном пригородном участке». Знакомые традиционные архитектурные элементы, такие как эркеры, мансардные окна и скатные крыши, приобрели характерный современный вид. Последний отдельно стоящий дом обеспечивает обширное естественное освещение, особенно учитывая узкий характер участка.

© Takumi Ota Photography

© Takumi Ota Photography

© Takumi Ota Photography

Дом со слуховым окном Hiroki Tominaga Atelier, префектура Гифу, Япония

Построен для пожилой пары Хироки Томинага в маленьком провинциальном городке Ателье решил построить лицевую сторону крыши вдоль улицы и максимально расширить карнизы в сторону улицы. Так как с крышей, выходящей на юг, трудно получить солнечный свет, архитекторы добавили надутое слуховое окно, которое увеличивает вентиляцию и обеспечивает пространство для игр внуков.

© Dennis De Smet Photographs

© Dennis De Smet Photographs

© Dennis De Smet Photographs

Schuurkensstraat by Abscis Architecten, Гент, Бельгия

Для этого проекта два жилых и торговых объекта были преобразованы в два исторических объекта. пространство. Компания Abscis Architecten воспользовалась возможностью перепланировать пустующие верхние этажи в желанные апартаменты с потрясающим видом на город. Добавление трех цинковых мансардных окон тонко раскрывает новую жилую функцию мансардного помещения снаружи.

© Tribe Studio

© Tribe Studio

© Tribe Studio

House Au Yeung от Tribe Studio, Сидней, Австралия

Для этого проекта Tribe Studio превратила скромное бунгало 1930-х годов в новый дом с садовым павильоном. , серия декоративных украшений и уменьшенная площадь здания. Сохранив одноэтажное выражение, архитекторы создали фронтонную пристройку с адаптированными слуховыми окнами, выглядывающими за заднюю часть участка. Благодаря качеству и деталям была тщательно сохранена историческая ткань этого дома.

© Julian estrail

© Julian estrail

© Julian estrail

Primrose Hill House by Robert Dye Architects, Лондон, Великобритания

В этом проекте Robert Dye Architects преследовали две основные цели: создать современный дом с чувством открытости и внести значимый вклад в местный городской пейзаж. Архитекторы построили два мансардных окна со структурным остеклением, чтобы открывать внутреннюю часть дома небу и открывать вид на сад с высоты птичьего полета с мансардного этажа.

© Walters & Cohen Architects

© Walters & Cohen Architects

Проживание в пансионе The Kings School by Walters & Cohen Architects, Кентербери, Великобритания установить новые отношения между современным дизайном и исторической обстановкой.

No related posts.
