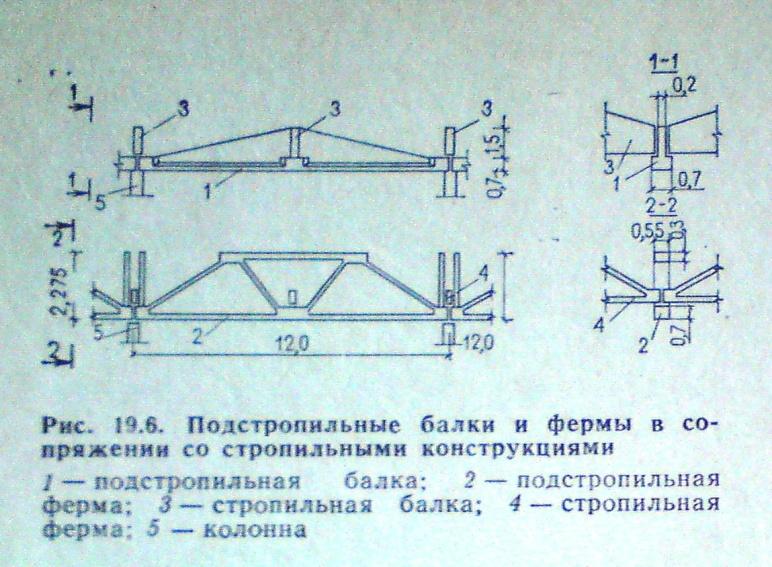

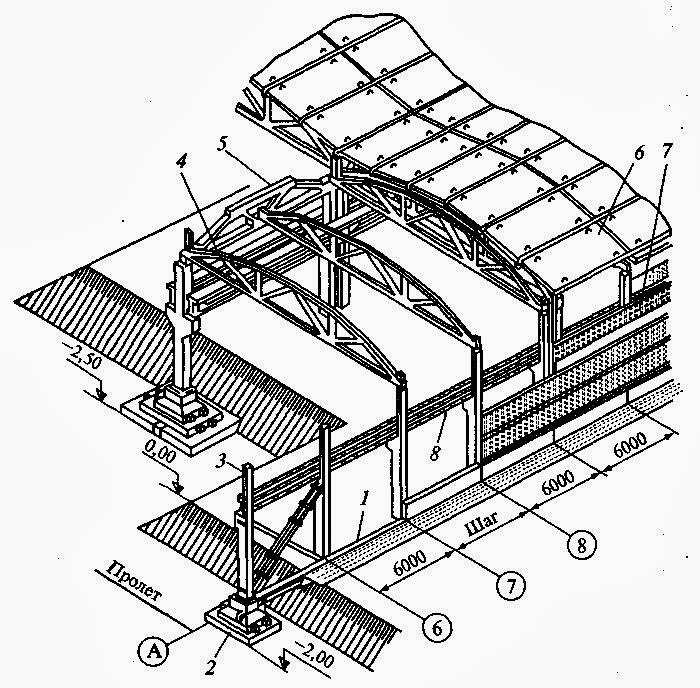

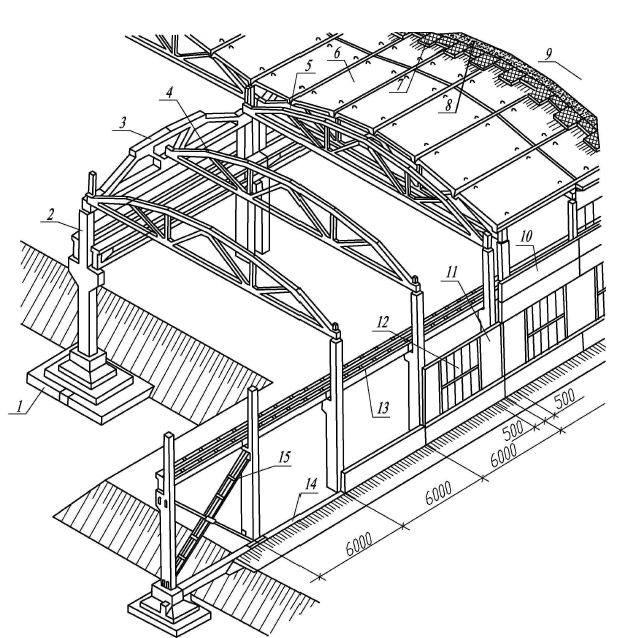

Монтаж стропильных и подстропильных ферм: Монтаж стропильных и подстропильных ферм и балок

Научитесь без проблем управлять краном или вручную устанавливать деревянные фермы

Я много занимался каркасом в своей жизни, но ничто так не будоражит меня, как хороший набор ферм. Для меня это все равно, что выпить ящик энергетических напитков Five Hour Energy, устроить жаркое свидание с супермоделью и одновременно выстрелить из пулемета из дрэг-кара. Я очень взволнован, нервничаю и до смерти напуган тем, что мое сердце вот-вот выскочит из груди. Но если вы не адреналиновый наркоман, как я, набор ферм может быть опасным кошмаром в стиле Тима Бертона, который потенциально может вас убить. Независимо от того, являетесь ли вы опытным профессионалом в области каркасных конструкций или новичком в строительстве ферм, вам обязательно пригодятся эти советы для безопасного и надежного набора ферм.

Подъем или не подъём – вот в чём вопрос

Есть одна вещь, которая одинакова, когда речь идёт о фермах; они сукин сын тяжелые! Независимо от того, какого размера фермы вы планируете установить, не рассчитывайте установить их без серьезной помощи. Парни, чьи пальцы легко обхватывают банку из-под газировки, мужчины, которые съедают сэндвич одним укусом, и парни, чей голос низкий, как колодец, вероятно, хорошо подходят для подъема ферм вручную.

После того, как вы оцените стоимость аренды крана (150 долларов США в час при минимуме 3 часов), вы поймете, что отказ от найма бригады рабочих для установки ферм может быть чем-то, что вас может заинтересовать. Но не думайте, что экономия несколько баксов в ваших интересах. Любая ферма крыши длиной более 30 футов и с шагом более 5/12, вероятно, слишком велика, чтобы ее можно было поднимать вручную. Мало того, что он действительно тяжелый, он будет слишком шатким, чтобы его можно было безопасно установить вручную — возьмите кран.

Подготовка ферм

После того, как ваши фермы будут доставлены, вам нужно будет подготовить их для установки вручную или с помощью крана. Скорее всего, это означает много движений и поднятие тяжестей. Все предварительно изготовленные наборы ферм поставляются с планом компоновки ферм. Фермы маркируются как в цифрах, так и в алфавитном порядке. Макет фермы имеет тенденцию напоминать головоломку, которая имеет одинаковый цвет и форму, и ее может быть трудно разобрать.

Поскольку наборы ферм перемещаются от одного конца дома к другому, вам нужно будет выбрать сторону, чтобы начать набор. Как правило, вы хотите начать установку фермы на самой дальней стороне дома или на противоположном конце того места, где будет установлен кран. К сожалению, когда фермы собираются на заводе, ребята, которые их укладывают, вероятно, курят дурь, и нет никакой рифмы или причины в том, как они укладываются при доставке. Это часто означает, что вы будете переворачивать всю стопку, переворачивать все остальные фермы или копать до самого низа только для того, чтобы получить фермы, необходимые для начала набора.

Кажется, что самые важные фермы в наборе ферм всегда оказываются в середине или внизу стопки. Прежде чем приступить к установке фермы, вам необходимо закрепить:

• Концы фронтонов —
  . Вам нужно будет достать их из стопки, чтобы вручную установить их, или обшить их фанерой на случай прибытия крана. Не забудьте вырезать небольшое треугольное пространство в верхней части лямки фронтона, чтобы крюк крана мог удерживать ферму во время установки.
• Вальмовая балка-

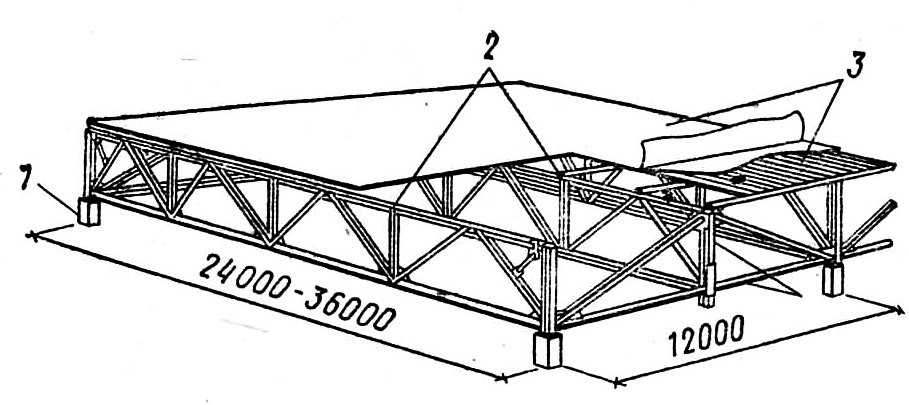

  Эти фермы используются для вальмовой кровельной системы. Сначала их нужно установить вручную, чтобы можно было прикрепить набедренные домкраты. Эти фермы помогают обеспечить надежную основу для других ферм в течение оставшейся части набора. Многие строители собирают (и закрепляют) эти фермы на земле как единое целое, чтобы кран мог поднять весь комплект за один раз.
• Балки-
  Подобные фермы выдерживают вес других ферм при отсутствии несущей стены. Как правило, две или более фермы прибиваются друг к другу, а металлические ковши прикрепляются по схеме 2 фута.
• Контейнеры-
  Если фермы слишком широкие (высокие) для движения по шоссе, их необходимо обрезать до соответствующей ширины. К вершинам укороченных ферм прикрепляются контрейлеры для достижения окончательной высоты и шага. Они идут последними и должны быть отложены.
• Промежностный плавник-
  Я действительно не знаю, как еще назвать этот простой в изготовлении инструмент для установки ферм, но я предпочитаю говорить промежностный плавник. Это в основном 2 × 4 с 6-8-дюймовым V-образным промежностным вырезом на конце. Он используется для безопасного обращения и переворачивания ферм вручную.
• Stay-Lathe-
  Эти деревянные планки 1×3 используются для временного удержания ферм на месте в 24-дюймовом макете. Мне нравится обрезать их на 30 дюймов, чтобы концы не разделялись, когда вы прибиваете их на место. Разложите полосы на 24 дюйма и прикрепите два гвоздя 8d на каждом конце. Таким образом, они будут готовы к работе, как только вы будете готовы установить фермы. Некоторым нравится использовать промышленные металлические прокладки, но я предпочитаю старое доброе дерево. Когда фермы не имеют 24-футовой планировки, вы можете легко отрегулировать деревянную планку, в отличие от металлических раскосов.
• Распорка фронтона —
  Концы фронтона нуждаются в нескольких распорках, чтобы удерживать их на месте. Поскольку они ненадежно уравновешены сами по себе, перед началом установки фермы необходимы вертикальная Т-образная скоба 2 × 4 и диагональная скоба 2 × 4. Поместите один в центр и один через каждые 4-6 футов с каждой стороны конца фронтона. Установите их снаружи здания и закрепите концы в земле, иначе ваши распорки могут мешать другим фермам.
• Распорка несущей стены —
  Убедитесь, что ваши несущие стены закреплены и выровнены с помощью большого количества распорок 2×4, чтобы убедиться, что они находятся в правильном месте для комплекта ферм.
• Временная распорка —
  Вам также понадобится много распорок 1×4 для диагональных распорок после установки нескольких ферм. Это предотвращает опасное раскачивание, которое проявляют многие фермы, когда они временно прикреплены только с помощью токарных станков.

Существует миллион правил и норм безопасности, связанных с установкой ферм. На самом деле, так много, что я мог бы сидеть здесь и писать о них весь день и даже не коснуться поверхности. Советы здесь следует рассматривать как общий обзор, но обязательно ознакомьтесь с вашими местными правилами и рекомендациями. Если вы хотите немного почитать (115 страниц) о безопасности ферм, я рекомендую ознакомиться с руководством Ассоциации компонентов строительных конструкций (SBCA) и Института плит фермы (TPI) по правильному обращению, установке, ограничению и креплению соединенных металлических пластин. деревянные фермы, которые можно найти здесь. В большинстве случаев вместе с фермами вы получите сокращенную версию этого руководства. Хотя большинство инструкций являются серьезным излишеством, очень важно быть максимально безопасным при обращении с фермами и их установке. Берегите себя и хорошего настроения!

Строительные материалы, инструкции, безопасность

несущая стена, кран, фронтон, вальмовая балка, фермы

Об Эрике

С тех пор, как Эрик построил свой первый пандус для скейтборда на подъездной дорожке к родителям; он дышал, спал и ел самодельную конструкцию. Будучи мастером-плотником во втором поколении, управляющим двумя строительными фирмами во Флориде, Эрику довелось поработать над всем: от особняков Мак-Мансии до местного торгового центра и туалета для кошатницы. Итак, когда дело доходит до конструкции s@#t; он мужчина — буквально. Нет инструмента или строительного материала, который Эрик не использовал и не злоупотреблял им, а если и есть; он качается в темном углу, нервно ожидая, когда он появится на работе.

Подпишитесь на нашу рассылку новостей

Получите доступ к бесплатным призам, обзору продукции, обзорам, инструкциям и многому другому!

• Электронная почта*

Подробнее | Конфиденциальность электронной почты

Руководство по раскосам для установки длиннопролетных ферм

Первоначально опубликовано: Новости каркасного строительства — 22 июня 2021 г.
SBCA ценит ваш вклад; пожалуйста, напишите нам, если у вас есть какие-либо комментарии или исправления к этой статье.

Установка длиннопролетных ферм не для слабонервных. Строители пост-рамок знают это лучше, чем большинство. Как указывалось в первой статье этой серии [ Новости каркасного строительства, , ноябрь 2020 г., стр. 28–30], фермы предназначены только для поддержки нагрузок, приложенных в определенной, обычно вертикальной, плоскости. Это связано с тем, что фермы узкие по отношению к их глубине и пролету и в результате требуют боковой поддержки. Без этой боковой поддержки ферма или часть ее элементов будут иметь тенденцию к изгибу вне плоскости. Этот боковой изгиб увеличивается по мере удлинения пролета фермы, что затрудняет удержание более длинных пролетных ферм в плоскости на протяжении всего процесса установки.

Имея это в виду, во второй статье этой серии были представлены рекомендации по доставке ферм и хранению на строительной площадке. [ FBN , январь 2021 г., стр. 24-26.] Поскольку боковой изгиб может привести к значительному повреждению фермы, иногда таким образом, что это не сразу видно во время установки, установщику надлежит работать с производителем компонентов (CM), чтобы a убедитесь, что фермы доставлены в такое место на строительной площадке, которое уменьшает необходимость обработки.

В третьей статье основное внимание уделялось оборудованию и методике, используемой для подъема длиннопролетных ферм, и признавалось, что все может пойти не так быстро и с очень небольшим предупреждением. [ FBN , апрель 2021 г., стр. 14–17.] Последствия также могут быть разрушительными: от значительного повреждения фермы до обрушения здания и травм. К счастью, BCSI B1 предлагает передовой опыт, проверенный на практике, чтобы избежать подобных последствий и обеспечить бесперебойную работу каждого длиннопролетного ферменного подъема.

В этой статье рассматривается еще одна часть BCSI B1, в которой содержатся очень важные рекомендации, касающиеся установки начального набора ферм крыши и изучения того, почему так важно правильно закрепить эту первую группу ферм, чтобы избежать потери устойчивости вне плоскости. во время установки. Также будут рассмотрены некоторые важные аспекты соединений раскосов и допусков при установке.

Говоря о начале процесса установки, BCSI-B1 заявляет: «Для Подрядчика важно обеспечить прочные крепления для первой возводимой фермы. Фермы, составляющие остальную часть первого набора, привязаны к первой ферме и опираются на нее для обеспечения устойчивости. Точно так же после того, как этот первый набор ферм надлежащим образом растянут по диагонали, остальные установленные фермы полагаются на этот первый набор для обеспечения устойчивости. Эффективность системы крепления фермы в значительной степени зависит от того, насколько хорошо закреплена и закреплена первая группа ферм».

По сути, устойчивость первой установленной фермы играет большую роль в общей устойчивости системы ферм на протяжении всего процесса установки. Внешнее крепление к земле является жизненно важной частью этой стабильности. BCSI На рисунках B1-16 и B1-17 показаны передовые методы установки наземных распорок. Эта связь должна обеспечивать постоянную поддержку от точки крепления к ферме до земли, где она крепится к кольям, вбитым в землю и надежно закрепленным. Важно отметить, что диагональные заземляющие распорки должны быть связаны вместе боковым ограничителем (показанным зеленым) вместе со стойками заземляющих распорок, чтобы диагональные распорки не прогибались.

Чтобы адекватно противостоять боковой нагрузке в процессе установки, будь то ветровая нагрузка или динамическая нагрузка, создаваемая монтажниками, временные боковые ограничения верхнего пояса (показаны зеленым цветом) должны быть установлены непосредственно на линии диагональных распорок грунта, чтобы обеспечить передачу нагрузки через раскосы, а не первую ферму.

Если высота здания или внешние грунтовые условия не позволяют установить внешние распорки, BCSI B1 предоставляет рекомендации по установке внутренних распорок. В этом случае рекомендуется, чтобы первая установленная ферма располагалась ближе к середине здания (см. Рисунок B1-18). После того, как он правильно прикреплен к земле, можно установить первый комплект ферм, а затем закрепить и закрепить соответствующим образом, прежде чем снимать земляную распорку, чтобы установить остальные фермы.

Опять же, отдельная длиннопролетная ферма очень узкая по отношению к ее глубине и пролету. Таким образом, в системе ферм есть три плоскости, которые необходимо закрепить, чтобы предотвратить коробление вне плоскости: плоскость верхнего пояса (крыши), плоскость стержня (внутренняя) и нижний пояс (потолок). самолет. Во время установки BCSI заявляет: «Очень важно немедленно установить боковые ограничения и диагональные распорки для плоскостей верхнего пояса и стержня, чтобы предотвратить коробление фермы вне плоскости».

Правильная установка поперечного ограничения верхнего пояса и диагональных связей является наиболее важным этапом, поскольку верхние пояса особенно подвержены боковому выпучиванию. При прикреплении к этой плоскости ограничений и связей важно соблюдать точное расстояние между фермами, чтобы соблюдать допуски при установке, которые будут рассмотрены в следующем разделе. Пример бокового ограничения верхнего пояса и диагональной связи показан на рисунке B1-24A. Цель временного бокового ограничения состоит в том, чтобы привязать каждую ферму к распорке на земле. Цель временных диагональных раскосов — обеспечить сопротивление вдоль нелинейного пути, чтобы предотвратить смещение всей системы ферм в одном направлении. Для монтажников это важная концепция.

В отличие от временной распорки, прикрепленной к плоскости верхнего пояса, которую необходимо удалить по мере наложения обшивки (которая обеспечивает собственное ограничение), в плоскости перемычки имеется некоторое ограничение и распорка, предназначенные для быть постоянными, и есть дополнительные диагональные распорки, которые должны быть временно применены во время установки. Чем длиннее пролет фермы и чем больше высота фермы, тем больше может потребоваться эта временная распорка для предотвращения наклона фермы или домино во время установки. Это более подробно описано в BCSI B3, который мы рассмотрим в следующей статье.

Временное боковое закрепление и раскосы для плоскости нижнего пояса также помогают сохранить центральное расстояние, а также «усилить» группу ферм в системе. Временные диагональные связи также должны быть установлены по той же причине, что и для верхнего пояса, чтобы обеспечить сопротивление вдоль нелинейного пути. Это ограничение и распорку можно оставить как часть постоянной системы распорок после завершения установки или снять после установки потолочной диафрагмы.

Для того, чтобы стропильные системы крыши или пола соответствовали проекту, а также чтобы линии крыши и пола были приемлемыми для применения материалов обшивки, каждая ферма должна быть установлена ​​в пределах установленных допусков. Что касается отвеса, BCSI рекомендует, чтобы ферма отклонялась от отвеса не более чем на четверть дюйма на каждый фут глубины, но не более 2 дюймов. Что касается изгиба фермы вне плоскости, BCSI предоставляет стандартизированную таблицу максимально допустимого изгиба в зависимости от длины фермы. Для ферм более 30 футов максимально допустимый изгиб составляет 2 дюйма.

Фермы — невероятно эффективные элементы каркаса, которые необходимы в большинстве современных стоечно-каркасных зданий. Во время первоначальной установки очень важно, чтобы монтажники надлежащим образом закрепили первую ферму в системе, чтобы противостоять боковым нагрузкам, которые могут привести к изгибу отдельной фермы или всей системы ферм вне плоскости. BCSI содержит передовые практические концепции, которые следует учитывать, когда речь идет о закреплении в грунте, а также о боковых ограничениях и диагональных креплениях, чтобы обеспечить устойчивость системы крыши до тех пор, пока не будут полностью установлены обшивка крыши и потолочная диафрагма. FBN

, удерживающие и раскрепляющие фермы. Он включает в себя конкретную информацию по защите ферм от погодных условий и повреждений на строительной площадке, как поднимать связки и отдельные фермы с помощью крана, рекомендации по ограничению/подкреплению для предотвращения опрокидывания ферм во время монтажа, допуски при установке, чтобы фермы оставались в плоскости и по отвесу, а также базовую конструкцию.
