Монтаж солнечного коллектора: Монтаж солнечного коллектора- водонагревателя

Монтаж солнечного коллектора- водонагревателя

Монтаж солнечного коллектора АНДИ ГРУПП, система без давления, сезонной эксплуатации.

1 – бак для воды; 2 – наружный слой бака; 3 – внутренний слой бака; 4 – уплотнитель, пыльник; 5 – вакуумные трубки; 6 – крышка бака для воды; 7 – резиновое уплотнение; 8 – подпорная рама, материал – сталь с гальваническим покрытием или нержавеющая сталь; 9 – отражающая пластина – дополнительная опция; 10 – спускной воздушный клапан; 11 – датчик контроллера.

Сборка и монтаж солнечных водонагревателей «АНДИ Групп» не требует специальных навыков и знаний и не занимает много времени.

Благодаря прилагаемых к каждому комплекту подробных инструкций с фотографиями сборки можно легко справиться с установкой и монтажом солнечного коллектора на Вашем загородном участке.

Сборка вакуумного солнечного водонагревателя для дачи «АНДИ Групп» : Для сборки установки необходимо два человека.

Необходимый инструмент: два рожковых гаечных ключа.

Необходимые материалы: жидкое мыло, губка.

Сборка одной установки занимает около 2-3 часов времени.

Сборка солнечного коллектора не требует определенных знаний и навыков. Сборка производится в соответствии с приложенной Инструкцией по сборке.

Сборка опорной рамы каркаса производится согласно фотографиям, включённым в инструкцию. Сборка производится при помощи болтов и гаек, прилагаемых к комплекту рамы каркаса.

Сборка гелиоприёмника:

1. Наденьте противопылевое кольцо на один конец вакуумной трубки
2. Нанесите смазку на верхнюю часть трубки (например жидкость для промывки)
3. Вставьте вакуумированные трубки в отверстия бака, проворачивая их.
4. Поместите другой конец трубки в отверстия в нижнем кронштейне.
5. Аккуратно закройте отверстие противопылевым кольцом.

Благодаря разнообразию креплений предлагаемых ПК «АНДИ Групп» возможна установка солнечного коллектора как на плоской так и на наклонной крыше или на горизонтальной, ровной поверхности любого места Вашего дачного участка.

Инструкции:

Руководство по монтажу и эксплуатации солнечного водонагревателя без давления серии XF-II (pdf)

Руководство контроллер M-7 для системы подогрева воды на солнечном коллекторе без давления (pdf)

Руководство по монтажу и эксплуатации солнечного водонагревателя под давлением серии CP-II (pdf)

Руководство контроллер TNC-2 для системы подогрева воды на солнечном коллекторе под давлением (pdf)



КАТАЛОГ

1. Солнечный водонагреватель (система без давления, бак окрашеный)
2. Солнечный водонагреватель (система без давления, бак из нержавеющей стали)
3. Солнечный водонагреватель (сплит-система)
4. Вакуумный солнечный коллектор (панель)
5. Компактный солнечный водонагреватель (система под давления, бак окрашенный)
6. Вакуумная трубка с трехслойным покрытием

Монтаж солнечных коллекторов.

Сборка солнечных водонагревателей

Монтаж и сборка солнечных водонагревателей.


Канал ООО ПК «АНДИ Групп» на YouTube

Подпишитесь на канал «АНДИ Групп» > > >

Обучающее видео:

Монтаж, сборка и установка солнечного коллектора.

Солнечный коллектор — это основное устройство для получения тепловой энергии в гелиосистемах, поэтому очень важно правильно смонтировать коллектор.  Правильный монтаж в сочетании с оптимальным режимом работы системы позволяет коллектору прослужить более 25 лет.

Монтаж вакуумного солнечного коллектора  Heat Pipe (панель).



Монтаж солнечного коллектора с накопительным баком.

Ч.1. Сборка опорной рамы солнечного коллектора.

Ч.2. Установка накопительного бака солнечного коллектора.

Ч.3. Монтаж вакуумных и тепловых трубок солнечного коллектора.

Монтаж вакуумного солнечного коллектора на скатной крыше.

Монтаж вакуумного солнечного коллектора на плоской  крыше.

Установка замкнутого контура солнечного водонагревателя.


 Установка солнечной водонагревательной системы.


Монтаж солнечных коллекторов по лучшей цене в Москве и Московской области

Солнечный коллектор – это основное устройство для получения тепловой энергии в гелиосистемах. Солнечный коллектор может прослужить более 25 лет при правильном монтаже коллектора и оптимальном режиме работы системы.

Основной фактор, влияеющий на срок службы и надежность солнечных коллекторов – постоянное воздействию окружающей среды на коллектор. К креплениям коллекторов предъявляются высокие требования: хорошая коррозионная устойчивость, прочность и надежность соединений.

4 причины установить солнечный коллектор

Варианты монтажа солнечного коллектора

Коллекторы могут устанавливаться на скатных и плоских крышах зданий, монтироваться на стене или устанавливаться в произвольном месте на земле.

• Плоские коллекторы нельзя устанавливать в горизонтальном положении.
• Прямоточные вакуумированные трубчатые коллекторы могут устанавливаться горизонтально с присоединительными трубами с уклоном, если не ожидаются длительные фазы стагнации.
• Коллекторы с тепловой трубой монтируются с требуемым минимальным углом наклона, то есть не могут устанавливаться горизонтально.
• Коллекторы большой площади, предназначенные для встраивания в кровлю, не могут произвольно монтироваться на плоской крыше или где-то на земле.

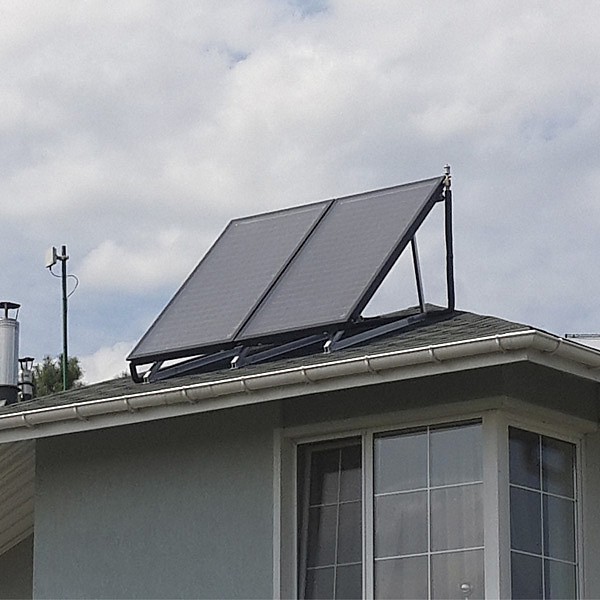

Монтаж солнечного коллектора на скатной крыше

При монтаже на скатной крыше крепления коллектора обычно устанавливаются параллельно кровельному покрытию. Монтаж может быть осуществлен как над кровельным покрытием, так и внедрением в него. При планировании места монтажа необходимо учитывать, что место установки солнечных коллекторов, ориентированное в южном направлении, не должно затеняться, чтобы не препятствовать попаданию на коллектор солнечного излучения. Все отверстия в крыше должны быть надежно загерметизированы после проведения работ.

Монтаж солнечного коллектора на скатной крыше. Затенение коллекторов.

Монтаж солнечного коллектора на плоской крыше

При монтаже на плоских кровлях коллекторы могут быть оптимально установлены с учетом наилучшей ориентации и угла наклона солнечных коллекторов, что позволит повысить эффективность солнечного коллектора. При монтаже на плоской поверхности в два или более рядов необходимо рассчитать расстояние между рядами так, чтобы ряды не затеняли друг друга.

Для расчета необходимо знать угол высоты стояния солнца над горизонтом в полдень 21 декабря, в самый короткий день года. В ранние утренние часы и позднее вечернее время затенения избежать невозможно, но этими потерями производительности можно пренебречь.

Формула расчёта:

• z – расстояние между рядами коллектора;
• h – высота коллектора;
• α – угол наклона коллектора;
• β – угол высоты стояния Солнца над горизонтом.

При расстановке солнечных коллекторов расстояние между рядами или блоками солнечных коллекторов по горизонтали следует, как правило, принимать равным 1,7 высоты ряда или блока солнечных коллекторов при круглогодичном действии установки и равным 1,2 высоты ряда — при сезонной работе установки.

Монтаж рядов солнечных коллекторов на плоской поверхности

Солнечный коллектор для дачи

Если на даче еще нет электричества и газа и нагрев воды представляет определенную трудность, солнечный коллектор ДАЧА решит вашу проблему! Стоимость вакуумного коллектора, использующего в качестве топлива солнечную энергию, быстро оправдывает себя благодаря высокому качеству и экономичности устройства.

Монтаж солнечных коллекторов

    В последние годы все большее внимание в нашей стране уделяется применению солнечных коллекторов в индивидуальных  жилых домах и административных зданиях. Данный интерес к альтернативному источнику тепла понятен: современные технологии позволяют весьма продуктивно собирать и аккумулировать тепло солнца, поступающее на поверхность земли. А тепла поступает более, чем достаточно.

 Излучение Солнца — основной источник энергии на Земле. Его мощность характеризуется солнечной постоянной — количеством энергии, проходящей через площадку единичной площади, перпендикулярную солнечным лучам. На расстоянии в одну астрономическую единицу (то есть на орбите Земли) эта постоянная равна приблизительно 1370 Вт/м². Проходя сквозь атмосферу Земли, солнечное излучение теряет в энергии примерно 370 Вт/м², и до земной поверхности доходит только

1000 Вт/м² (при ясной погоде и когда Солнце находится в зените).

  Использование солнечных коллекторов дает возможность уменьшения затрат на нагрев горячей воды на 70%, затрат на отопление — на 40% в год! Установка солнечной системы может быть запланирована еще при постройке дома, а может быть произведена в существующую систему теплоснабжения. Вместо традиционного бойлера устанавливается солнечный бойлер, на крышу вашего дома устанавливается модульный солнечный коллектор. Таким образом, можно оптимизировать горячее водоснабжение вашего дома или обогревать ваш бассейн с помощью бесплатной солнечной энергии. Кроме того, система отопления на солнечных коллекторах идеально соответствует системе водяных теплых полов и обогреву плавательных бассейнов, вследствие низкой температуры теплоносителя и экономично расходует утилизированную тепловую энергию. Особенную эффективность утилизации энергии окружающей среды имеют комбинированные системы, использующие и солнечные коллекторы, и тепловые насосы одновременно.

.

Преимущества солнечных коллекторов:

• Существенное уменьшение затрат на обогрев дома и горячую воду;
• Уменьшение эксплуатационных затрат;
• Увеличение срока службы вспомогательной отопительной системы;
• Возможность интегрирования в существующую систему теплоснабжения;
• Солнечные водонагревательные системы идеальны  для частных коттеджей, гостиниц, офисов,  магазинов и т. п.

Солнечные коллектора решают ряд вопросов:

• Автономное горячее водоснабжение;
• Частичное или полное отопление;
• Подогрев воды в бассейнах;
• Обогрев теплиц;

  Высокие темпы освоения этого вида энергии стали возможны благодаря такому фактору последних лет как повышение цен на энергоносители. Сегодня только в нашем крае стоимость 1Гкал увеличивается огромными темпами, и достигла стоимости 1Гкл-100$. Система солнечных коллекторов подходит для всех типов климата и единственная рекомендуемая для районов с низкими температурами (до -50°С) и низкими значениями солнечной радиации. В связи с использованием контроллеров, автоматически поддерживает самые оптимальные параметры циркуляции, имеет режим антизамерзания, обеспечивает комфортную заданную температуру.Обычно теплоаккумулятор устанавливается внутри помещения, и это дает дополнительное сохранение тепла в районах с очень холодным климатом. При отсутствии достаточной солнечной активности контроллер может включать дополнительный электронагреватель, установленный в теплоаккумуляторе.



  При монтаже солнечных коллекторов в Приморском крае,  срок окупаемости, с учетом эксплуатационных затрат, составляет от 2,5 до 5 лет, при сроке службы  25-30 лет. Дальнейшее использование системы дает возможность получать всю вырабатываемую солнечной установкой энергию бесплатно!

  При этом производство тепловой энергии, с помощью солнечных коллекторов, является экологически чистым источником энергии, к которому можно, в отличие от традиционных котельных, применить термин — срок окупаемости затрат.

Анализ работы установленной солнечной системы можно увидеть на нашем форуме. ССЫЛКА ФОРУМА

Наша компания рада предложить услуги по монтажу солнечных коллекторов «под ключ».









Монтаж солнечных коллекторов, гелиосистем для отопления и подогрева воды

Популярность гелиосистем в нашей стране растет и обуславливается это простым фактором – значительным ростом цен на энергоносители. Помимо этого, солнечные установки становятся все эффективнее, технологичнее и практичнее. Наиболее целесообразно использовать солнечные коллекторы для горячего водоснабжения и подогрева воды в бассейнах.

Главное правило, которое следует учесть, гласит, что монтаж солнечных коллекторов не может полностью заменить традиционное топливо, однако он существенно минимизирует его расход.

Разновидности коллекторов

На сегодняшний день существует два типа коллекторов: плоский солнечный коллектор и вакуумный солнечный коллектор. Оба вида обладают похожими принципами получения тепла, однако плоские коллекторы хоть и имеют меньшую эффективность, но выигрывают в надежности работы и обслуживании. Большинство основных производителей солнечных коллекторов заказывают трубки для вакуумных коллекторов в Китае.

Установка коллекторов

Процесс этот весьма ответственный, а так как материалы используются дорогостоящие, и пренебрегать деталями здесь нельзя. Произвести монтаж солнечных коллекторов в Киеве качественно и без проблем вам помогут специалисты нашей компании, которые обладают достаточным опытом и знаниями в данном вопросе.

Для того, чтобы узнать цену установки солнечных коллекторов посетите наш офис или просто позвоните по телефону. Мы всегда рады Вас видеть и слышать!

---

Базовая схема для нагрева холодной воды

1. Солнечный коллектор
2. Бойлер для горячей воды
3. Циркуляционный насос
4. Контроллер гелиосистемы
5. Датчик температуры

Дополнительные материалы

Установка солнечного коллектора на крыше, стене и на земле: видео-инструкция

Нa эффективность любой гелиосистемы существенно влияет ее угол наклона. Оптимально, если установка солнечного коллектора будет запланирована еще во время строительства: и таком случае можно выбрать наилучшую конфигурацию крыши (форма, угол наклона), чтобы система работала с максимальной отдачей.

Если коллектор установлен под прямым утлом к падающим солнечным лучам, то он улавливает наибольшее количество излучения и, следовательно, работает с максимальной эффективностью.

Однако сохранять такой угол на протяжении суток возможно лишь в том случае, если коллектор перемещается, ведь угол падения солнечных лучей изменяется, причем не только в течение суток, но и в зависимости от времени года.

Если же гелиоустановка не мобильная, а стационарная, то угол наклона подбирается исходя из высоты солнца в период наступления интенсивной активности. В среднем для России оптимальным считается угол наклона 3-45°, но следует помнить, что для каждой широты он индивидуален. Например, для Ленинградской области он составляет 30-35°.

Впрочем, даже если коллектор установлен не под оптимальным углом, это вовсе не означает, что он не будет работать. Просто КПД снизится в зависимости от того, насколько велико отклонение от оптимума.

Где установить?

Вы можете установить солнечные коллекторы на крыше, стенах здания, на подставке посреди любимой лужайки.

Видео по установке системы на крыше:

Видео по установке на земле:

Коллекторы крепятся на крыше с помощью:

• стропил;
• поперечных реек;
• шпренгельных балок.

В случае монтажа гелиоустановки на земле особое внимание нужно уделить опорной системе: большая площадь коллектора означает большую парусность и при сильных порывах ветра коллектор может опрокинуться, если опоры недостаточно надежны.

При установке коллектора следует подумать о его обслуживании. Основной проблемой может стать очистка от пыли, грязи или снега. Например, чистить, крышу от снега бывает достаточно опасно (при определенной форме крыши и высоте дома), и для выполнения этой работы придется привлекать людей, имеющих необходимое оборудование.

Но вызывать специалистов по промышленному альпинизму каждый раз, как пройдет снег, не слишком хорошая идея: это отнимает и время и деньги. Так что гораздо удобнее устанавливать гелиоустановку на земле, используя опоры: к нему имеется свободный доступ и очистка его после снегопада не представляет сложности.

виды, принцип работы системы, правила установки солнечных коллекторов, сфера и специфика применения устройств

Солнечными коллекторами называют установки, предназначенные для сбора тепловой энергии солнца, используемой для нагрева теплоносителя. Как правило, их используют для отопления и горячего водоснабжения помещений. Основные объекты использования гелиоколлекторов – здания коммерческого назначения и частные дома.

Солнечный коллектор – своего рода уникальное устройство. Его покупка в будущем позволит избавиться от ежемесячных расходов на горячую воду и отопление. Однако в связи с его немалой стоимостью главное – не допустить ошибок при выборе соответствующего оборудования.

Следовательно, перед тем, как приобрести гелиоколлектор, необходимо располагать общей информацией о его видах, особенностях и принципах работы.

Преимущества солнечных коллекторов и гелиосистем Oventrop

Экономичность. Солнечные коллекторы существенно снижают расходы на горячее водоснабжение и обогрев коттеджа в холодное время года. Использование гелиоустановок сокращает годовые затраты на нагрев воды до 60%, а на отопление здания – до 30%;

Экологическая чистота. Гелиоколлектор абсолютно безопасен, т.к. не допускает загрязнения окружающей среды и не оказывает негативного влияния на здоровье человека. Кроме того, в воде, находящейся под действием высоких температур и вакуума, появление и распространение бактерий становится невозможным;

Длительный срок эксплуатации. Надежность и долговечность солнечных коллекторов Oventrop обусловлена применением современных высококачественных материалов. Стеклянные и металлические элементы гелиоустановки отличаются ударопрочностью и устойчивостью к резкой смене погоды, в частности порывам ветра;

Автономность. Гелиоустановка может отапливать здания даже в случае длительных перебоев в работе системы теплоснабжения. Аналогичная ситуация и при отключении горячей воды.

Специфика применения

В отличие от теплогенераторов и тепловых насосов, преобразующих энергию из согретых солнцем грунтовых вод и воздушных масс, солнечные коллекторы работают от прямых солнечных лучей, воздействующих на их поверхность. Единственный нюанс гелиоколлекторов заключается лишь в том, что ночью они находятся в пассивном режиме.

На суточную производительность гелиоустановки влияют такие факторы, как:

• Продолжительность светового дня, которая в свою очередь зависит от географической широты региона и времени года. Так, например, в Центральной части России летом солнечный коллектор будет функционировать по максимуму, а зимой – по минимуму. Это связано не только с длительностью дня, но и изменением угла падения солнечных лучей на гелиопанели;
• Климатические особенности региона. Как правило, на территории нашей страны имеется множество участков, над которыми больше 200 дней в году солнце скрывается за слоями туч или за пеленой тумана. Несмотря на то, что гелиоколлектор может улавливать даже рассеянные солнечные лучи, в пасмурную погоду его продуктивность значительно уменьшается.

Принцип работы и особенности устройства

Главным элементом гелиоколлектора является адсорбер. Он представляет собой медную пластину с присоединенной к ней трубой. При поглощении энергии воздействующих на гелиосистему прямых солнечных лучей, адсорбирующий элемент моментально нагревается, передавая тепло циркулирующему по трубопроводу теплоносителю.

От типа поверхности коллектора зависит его способность отражать или поглощать солнечные лучи. Так, например, устройство с зеркальной поверхностью превосходно отражает свет и тепло, в то время как черная пластина полностью поглощает их. Следовательно, для наибольшей эффективности медную пластину адсорбера чаще всего покрывают черной краской.

Чтобы также повысить количество излучаемой от солнца тепловой энергии, необходимо грамотно выбрать прикрывающее адсорбер стекло. Для солнечных коллекторов применяют специальное стекло с антибликовым покрытием и минимальным процентом содержащегося в нем железа. Такое стекло отличается от обыкновенного не только сниженной долей отражаемого света, но и увеличивает прозрачность.

Кроме того, для предотвращения загрязнения стекла, что тоже снижает эффективность работы гелиоустановки, корпус коллектора полностью герметизируют, либо наполняют инертным газом.

При всем этом часть получаемой тепловой энергии пластина адсорбера отдает в окружающую среду, нагревая взаимодействующий с гелиосистемой воздух. Для снижения теплопотерь адсорбирующий элемент следует изолировать. Поиски максимально эффективных способов теплоизоляции и привели к появлению множества разновидностей солнечных коллекторов. Одними из распространенных видов являются плоские и трубчатые, или вакуумные.

Плоские солнечные коллекторы: устройство

Гелиоколлектор плоского типа состоит из алюминиевого короба, сверху которого установлено защитное стекло с абсорбционным слоем. Внутри корпуса расположены медные трубки, впускной и выпускной патрубки. Дно и стенки короба защищены самым надежным теплоизолирующим элементом – минеральной ватой.

Некоторые модели плоских коллекторов могут также иметь под стеклом слой пропиленгликоля, который выполняет функцию поглотителя солнечных лучей. Это увеличивает его КПД, обеспечивая оборудованию максимальную производительность вне зависимости от сезона.

Достоинства и недостатки плоских гелиоколлекторов

К главным преимуществам плоских солнечных коллекторов относят:

• Способность к самоочищению в случае выпадения осадков в виде снега или инея;
• Высокие показатели в соотношении «цена/качество», что характерно для южных регионов с теплым климатом;
• Высокий КПД при эксплуатации в летний сезон;
• Сравнительно невысокая стоимость в отличие от других гелиоконструкций.

Основными недостатками таких систем являются:

• Высокие теплопотери, обусловленные конструктивными признаками установок;
• Небольшой КПД при функционировании осенью и зимой;
• Сложности в ходе перевозки и монтажа гелиосистем;
• Максимальные затраты в случае выполнения ремонтных работ;
• Повышенная парусность гелиоустановки.

Сфера применения плоских солнечных коллекторов

Несмотря на недостатки, данный тип гелиосистем используется для сезонного нагрева горячей воды. Плоские гелиоколлекторы используются:

• Для горячего водоснабжения летнего душа;
• Для подогрева воды в бассейне до нужной температуры;
• Для обогрева теплиц.

Вакуумные гелиоколлекторы

Вакуумный солнечный коллектор – это высокотехнологичное комплексное устройство, предназначенное для сбора тепловой солнечной энергии и последующей ее переработки в тепловую энергию, которая используется в быту и промышленных сферах для обеспечения отопления, подогрева воды в системах водоснабжения. Солнечный вакуумный коллектор высокоэффективен и эргономичен, обладает высоким КПД даже в условиях слабой освещенности и низких температур, что дает возможность использовать систему в любое время года. Устройство позволяет перерабатывать в тепло инфракрасное излучение, проникающее сквозь облака и рассеянные лучи. Солнечные коллекторы Oventrop способны даже при отрицательных температурах окружающей среды нагреть воду до ста градусов Цельсия.

Сфера применения вакуумных  солнечных коллекторов

Использование конструкции значительно снижает затраты на отопление в зимний период года и гарантирует бесплатный подогрев воды в летний период года. Солнечный коллектор активно поглощает солнечную энергию и улавливает 98% энергии, когда степень вакуума — 10^—. Системы устанавливают на фасадах, плоских или скатных крышах. При расположении в произвольных местах угол наклона должен находиться в пределах 15-75⁰. Срок эксплуатации – не менее двадцати лет.

Системы широко используются для:

• подогрева воды в бытовых и производственных водопроводах, бассейнах;
• работы отопительных индивидуальных систем;
• обогрев теплиц.

Коллекторы легко включаются в сети водо- и теплоснабжения. Для подключения системы используется станция Regusol X Duo с вмонтированным теплообменником и контроллером, которая благодаря послойному накоплению теплоносителя повышает эффективность всей энергосистемы.

Установка солнечного коллектора

От правильности установки коллектора напрямую зависит эффективность конструкции. Для избегания риска поднятия давления вследствие перегрева воды расчет солнечного коллектора выполняются исключительно в специальных программах. Расчеты производятся с учетом погодных условий в точке размещения коллектора и среднегодового расхода тепла. Мощность солнечного корректора вычисляется исходя из данных о площади, значения инсоляции системы и КПД коллектора.

Перед началом расчетов определяется, будет система круглогодичной или сезонной.

1.  Солнечные корректоры сезонного типа предполагают использование в теплый период года (середина апреля – середина октября). Данная конструкция состоит из бака накопителя и коллектора. Теплоносителем служит вода, которая замерзает при отрицательных температурах, поэтому использование ее в холодную часть года невозможно.
2. Круглогодичные системы могут эффективно использоваться вне зависимости от температурного режима окружающей среды. В конструкции используется незамерзающая эфирная жидкость, которая обеспечивает высокий КПД солнечного коллектора даже в самые холодные дни года.

Вакуумные солнечные коллекторы при грамотной установке и монтаже покрывают до 60% среднестатистической семьи в горячей воде и обеспечивают отопление в период от второй половины весны до середины осени. Например, при установке системы в средних широтах России коллектор площадью в два квадратных метра обеспечивает ежедневный нагрев ста литров воды до 40-60⁰.

Эффективность установки в летний период года значительно выше. За один ясный световой день 1 м² коллектора будет прогревать около восьмидесяти литров воды до температуры + 65⁰. Среднегодовая производительность солнечного коллектора с поглощающей площадью в 3м² будет состоять в диапазоне 500-700 кВт/ч на 1м².

Устройство вакуумного солнечного коллектора

Компания Oventrop предлагает вакуумные солнечные коллекторы с тепловой трубкой. Системы с тепловой трубкой конструктивно напоминают термос: в стеклянную/металлическую трубку большего диаметра вставлена другая, меньшего диаметра. Пространство между ними вакуумированно, что обеспечивает максимально эффективную теплоизоляцию от воздействия внешних температур и минимальные потери на излучение. Вакуумная прослойка позволяет сохранить до 95% поглощенной тепловой энергии.

Все вакуумированные трубки оборудованы внутри медными пластинами поглотителя с эффективно собирающим солнечную энергию гелиотитановым покрытием. Заполненная специальной эфирной жидкостью тепловая труба установлена под поглотителем и присоединена к расположенному в теплообменнике конденсатору. Полученная поглотителем солнечная энергия превращает жидкость в пары, которые поднимаются в конденсатор и отдают тепло коллектору, конденсируется и возвращается в нижнюю часть колбы. Благодаря цикличности создается непрерывный процесс теплообмена.

Система способна вырабатывать значительные температуры и обеспечивает высокий КПД даже при слабой освещенности и t -30 — -45⁰С (в зависимости от вида коллектора с трубками из стекла или металла). Вакуумные солнечные коллекторы просты и недороги в эксплуатации. Специальные соединения конструкции позволяют заменять либо поворачивать трубки в заполненной находящейся под давлением установке.

Техническая информация по установке солнечного коллектора

Перед установкой солнечной системы водяного отопления необходимо определить направление, угол и расположение солнечного коллектора в доме. Самое важное требование — подвергать солнечный коллектор как можно большему количеству солнечного света каждый день и в течение всего года.

В следующем видео представлен четкий обзор работы солнечной системы и основные инструкции по установке, которые более подробно описаны ниже на этой странице.

Монтажный уголок

Солнечные коллекторы должны быть обращены к солнцу, чтобы получить максимальное воздействие солнечного света. Угол установки должен быть на 15 ^o больше широты места. Этот угол обеспечивает оптимальную теплоотдачу в течение всего года. В зависимости от области применения, более подходящими могут быть более высокие или более низкие углы установки, что определяется профессиональным специалистом по солнечной энергетике, проектирующим и устанавливающим систему.

На приведенной ниже диаграмме показан путь солнца по небу, изменяющийся от низкого уровня неба зимой к высокому летом.

Направление

Солнечные коллекторы должны быть обращены как можно ближе к экватору, который является направлением полуденного солнца. Исходя из необходимости быть обращенным к экватору, это означает, что в северном полушарии коллектор должен быть обращен на юг, в южном полушарии коллектор должен быть обращен на север.

Не всегда возможно установить коллектор на север / юг, поэтому угол 45 ^o восток или запад является приемлемым и не слишком сильно снижает производительность коллектора. Если смотреть на коллектор более восточно, это увеличивает воздействие утреннего солнечного света, а при западном — увеличивает воздействие дневного солнечного света. Направление дальше от экватора снизит дневную мощность, поэтому может потребоваться более крупная солнечная система. Это следует учитывать разработчику системы или установщику при определении конфигурации системы.

На приведенной выше диаграмме показаны приблизительные потери мощности для солнечных коллекторов при установке под углом, отличным от экватора.

Чтобы узнать больше об эффективности коллектора, щелкните здесь.

Позиция коллектора

Расположение солнечного коллектора во многом зависит от конструкции здания. Придерживаясь цели быть лицом к экватору, существует множество вариантов расположения коллектора, как показано на схеме ниже.

Коллекторы могут быть установлены на крыше , на стене или даже на земле , как показано на схеме выше. Это возможно как для панелей с вакуумной трубкой Apricus (черного цвета), так и для панелей с плоской пластиной Apricus (синего цвета).

Ключевые особенности позиции:

• Расстояние до накопительного бака: более короткий участок трубопровода снизит стоимость установки, теплопотери и потребление энергии насосом.
• Затенение: деревья, соседние здания, дымоходы и т. Д., Которые могут отбрасывать тень на коллектор между 10:00 и 14:00, когда обеспечивается большая часть солнечного излучения.

Качество изготовления

Самая важная часть установки любого солнечного коллектора — это опытный профессиональный монтажник. Apricus предлагает комплексные программы обучения, чтобы гарантировать, что установщики понимают продукт Apricus и качественно выполняют работу с первого раза.

Если система Apricus установлена ​​плохо, мы хотим об этом знать! Свяжитесь с нами, и мы свяжемся с вами.

Посмотрите видео ниже, чтобы увидеть установку в действии.

Инструкции по установке и эксплуатации солнечной водонагревательной системы | Солнечный луч солнечной

Мы в Sun Ray Solar хотели бы поздравить вас с решением приобрести солнечную систему нагрева воды и присоединиться к миллионам людей, которые используют этот экономичный и надежный выбор для горячего водоснабжения.

Основанная в 1978 году как инновационная компания, Sun Ray Solar позиционирует себя как предпочтительный поставщик для тех подрядчиков и клиентов, которым требуются высочайшая надежность, производительность и рентабельность солнечных систем отопления. Sun Ray Solar предлагает широкий выбор солнечных водонагревательных систем для удовлетворения ваших потребностей и требований.

Пожалуйста, внимательно прочтите это руководство перед установкой системы. Водонагревательная система Sun Ray Solar, подходящая для вашего географического и климатического региона, обеспечит вам эффективный и надежный источник бесплатной горячей воды на долгие годы при установке в соответствии с данным руководством.Спасибо за ваш вклад в энергосбережение.

Описание системы

В этом руководстве описывается WH-1. Активные, прямые системы. (См. Схему системы). Модель Sun Ray WH-1. это активная, прямая система. Эта система использует питьевую воду в солнечном коллекторе, и она открыта для городского давления. WH-1 ​​разработан для установки в областях, где температура воздуха опускается ниже 41 ° F не чаще 3–4 раз в год, а продолжительность такой низкой температуры не превышает 8 часов.

Основные компоненты системы

Солнечные коллекторы

Sun Ray Солнечные коллекторы — это сердце системы. Их основная функция — поглощать солнечное излучение и передавать накопленное тепло жидкости, циркулирующей в системе. В северном полушарии солнечные коллекторы Sun Ray лучше всего ориентировать прямо на юг и наклонены под градус вашей местной широты. Коллекторы устанавливаются в зоне (на крыше или на земле) с полным солнечным окном.

Солнечные коллекторы

Sun Ray изготовлены из полностью медной или медно-алюминиевой абсорбирующей пластины с высокоэффективным абсорбирующим покрытием, изоциануратной задней и боковой изоляционной панелью и крышкой из безопасного закаленного стекла. Все они заключены в коррозионно-стойкую оцинкованную стальную раму. Пластину абсорбера коллектора можно легко отремонтировать или заменить при необходимости.

Солнечный водонагреватель

Бак для хранения имеет стеклянную облицовку и анодный стержень для максимальной защиты от коррозии.Его внутренний коллектор обеспечивает равномерное распределение тепла, а изоляция из пенопласта сводит к минимуму потери тепла. Бак доступен с электрическим элементом или без него. (Зарегистрировано UL, гарантия 5 лет)

Автоматический регулятор

Контроллер представляет собой термостат дифференциальной температуры, разработанный специально для регулирования работы солнечной системы. Его основная функция — контролировать температуру коллектора и хранилища, а также автоматически включать и выключать небольшой циркуляционный насос при соответствующих перепадах температур.Контроллер также может обеспечивать дополнительные функции, такие как: защита системы от замерзания (слив / обратный слив или рециркуляция), высокая температура накопительного бака. предел и положительное ВЫКЛ, когда температура коллектора ниже 80 ° F. (Включено в список UL. 5 лет гарантии)

Циркуляционный насос малой мощности

Все жизненно важные компоненты изготовлены из коррозионно-стойкой высококачественной нержавеющей стали. Этот тихий самосмазывающийся циркуляционный насос не требует технического обслуживания и требует очень мало энергии для работы. (Зарегистрировано UL.18 месяцев гарантии)

Используя базовую схему системы, можно установить различные типы и размеры систем.

Определение размера системы

Накопительный бак : выберите от 15 до 20 галлонов на человека в день или от 15 до 20 галлонов на спальню (мин. Резервуар на 60 галлонов)
Пример : Для семьи из четырех человек или для дома с четырьмя спальнями выберите резервуар на 80 галлонов
Солнечные коллекторы : выберите от половины до одного кв / фут солнечных панелей на один галлон хранилища
Пример : для резервуара емкостью 80 галлонов потребуется от 40 до 80 кв / фут солнечных панелей.

Установка

Вся водопроводная, электрическая и структурная система должна быть установлена ​​в соответствии с конкретными местными нормами.

Наклон и ориентация солнечных коллекторов

Идеальная ориентация солнечных коллекторов Sun Ray — прямо на юг (северное полушарие) и наклонено до градуса вашей местной широты, но любое направление в пределах 90 ° от юга приемлемо, если общий угол наклона + угол ориентации строго на юг составляет менее 130 °.

Пример-1: Наклон крыши составляет 15 ° и обращен к S.W. или 45 ° от юга: поэтому 15 ° + 45 ° = 60 ° или меньше 130 °. Это приемлемая ориентация.

Пример-2: Наклон крыши 45 ° и обращен на запад или 90 ° с юга: поэтому 45 ° + 90 ° = 135 °. Это более 130 ° и неприемлемая ориентация.

Минимальные стандарты установки системы

Установите систему согласно схеме.

• Коллекторы следует устанавливать как можно ближе к накопительному резервуару.
• Коллекторы следует устанавливать в зоне с полным солнечным окном.
• Коллекторы должны монтироваться с воздушным зазором не менее 1 ½ ”над кровельным покрытием.
• Коллекторы и трубопроводы должны иметь уклон не менее 4 дюймов на 10 футов для обеспечения полного дренажа.
• Коллекторы следует монтировать параллельно.
• Крепежные болты коллекторов должны входить в стропила крыши или использовать деревянный брусок под обшивкой.
• Все проемы в крыше должны быть загерметизированы.
• Установите трубопровод массива коллектора в конфигурации с обратным возвратом, чтобы длины путей подачи и возврата коллектора были примерно равной длины.
• Установите клапан защиты от замерзания на обратной линии согласно схеме (опция).
• Вентиляционное отверстие должно быть установлено вертикально в самой высокой точке системы.
• Колпачок вентиляционного отверстия должен оставаться незакрепленным для правильной работы. Воздухоотводчик должен быть изолирован
• Датчик коллектора должен быть установлен рядом с выходом коллектора.
• Для лучшей защиты датчик замерзания должен быть установлен на поглотителе в центре решетки коллектора.
• Провода датчика не должны подвергаться воздействию прямых солнечных лучей.
• Проволочные гайки, соединяющие датчики, должны быть заполнены силиконом, чтобы предотвратить проникновение влаги в датчик.
• Используйте медную трубу ¾ ”для всех участков длиной более 50 футов. Используйте ½” или ¾ ”для участков менее 50 футов.
• По возможности используйте длинные 90-дюймовые и мягкие медные трубки, чтобы минимизировать ограничения потока.
• Все участки трубопровода должны быть изолированы до R-значения 2,6 или выше. (7/8 ″ ID x 5/8 ″ стенка) (Холодная линия 5 ‘от резервуара)
• Вся внешняя изоляция труб должна быть защищена от УФ-излучения и влаги. (Покраска наружным латексом)
• Установите накопительный бак в закрытом помещении в непосредственной близости от электрических розеток 110 В. Зафиксируйте резервуар на случай землетрясения.
• Установите запорный вентиль для солнечной системы, чтобы не прерывалась подача холодной воды.
• Установите предохранительный клапан T&P.Дренажная линия должна выводиться наружу на высоте не выше 6 дюймов над уровнем земли.
• Установите насос на подающий трубопровод коллектора так, чтобы стрелка указывала в направлении потока. (Коллекционерам)
• Установить предохранительный обратный клапан термосифона на обратной линии коллектора.
• Установите датчик резервуара на шпильку с резьбой, расположенную за крышкой нижней части резервуара.
• Установите автоматический регулятор на бак или рядом с розеткой 110 В.
• Установите контроллер в соответствии с инструкциями по установке, прилагаемыми к контроллеру.
• Следуйте инструкциям производителя резервуара для высоковольтного подключения электрического элемента и таймера элемента.
• Прикрепите ярлыки с предупреждениями и инструкциями, прилагаемые к системе.

Стандартные способы монтажа

Типовой монтаж коллектора на наклонной крыше

Типовой монтаж коллектора на плоской крыше

Типовая установка деревянного коллектора на плоской крыше

Инструкция по эксплуатации

Первый запуск:

В этот момент вся электроэнергия в системе отключена, клапан подачи холодной воды отключен, запорные клапаны коллектора отключены, и резервуар для хранения пуст.Вентиляционное отверстие в верхней части коллекторов не установлено, поэтому коллекторы можно промывать.

(A) Заполните резервуар, включив главный клапан и дайте воздуху вымыться из резервуара.

(B) Включите стопорные клапаны, чтобы заполнить коллекторы. (Можно смыть примеси вроде рыхлого припоя, льна, стыковочного компаунда доп. Из коллекторов выкинул резьбовой соединитель вентиляционного отверстия).

(C) После промывки коллекторов установите воздухоотводчик и создайте давление в системе, автоматический воздухоотводчик будет стравливать оставшийся воздух из коллекторов, если его заглушка ослаблена.(Для циркуляции воды в системе не должно быть воздуха).

(D) После заполнения системы следуйте инструкциям контроллера для точной настройки. Подключите шнур насоса к контроллеру. Подключите контроллер к розетке 110 В и установите переключатель контроллера в автоматический режим.

(E) Система должна начать работать, если светит солнце. Через несколько секунд возвратный трубопровод коллектора будет очень горячим. В течение одной или двух минут возвратная линия должна остыть примерно на 10-15 ° F выше, чем линия подачи.

(F) Установите таймер электрического элемента так, чтобы он не конкурировал с солнцем.

Описание нормального режима работы

Когда солнечная энергия доступна, автоматически управляемый насос циркулирует воду, нагретую солнечным светом, из коллекторов через резервуар для хранения солнечной энергии для достижения желаемой температуры (от 130 ° F до 180 ° F). Основная функция коллектора — улавливать солнечную энергию и передавать собранное тепло жидкости, циркулирующей по системе.

Основная функция контроллера — контролировать температуру коллектора и хранилища и автоматически включать или выключать насос при соответствующей температуре.

Основная функция солнечных аккумуляторов — накапливать собранную энергию. Бак оборудован электрическим элементом и в качестве резервного становится водонагревателем. Можно добавить таймер для управления электрическим элементом, чтобы он не мог конкурировать с солнечной энергией.

Обслуживание системы

Sun Ray Солнечные водонагревательные системы требуют относительно небольшого внимания. Но, как и в случае с любой механической системой, для обеспечения бесперебойной работы системы необходимо некоторое базовое обслуживание.Требования к обслуживанию системы водяного отопления Sun Ray Solar аналогичны требованиям к обычным водонагревателям. Коллекторы, трубопроводы и резервуар для хранения следует проверять на герметичность, систему следует периодически промывать для удаления резервуара и собранных загрязнений (образование накипи в районах с жесткой водой). Системы следует проверять не реже двух раз в год на предмет правильной работы насоса, контроллера и датчиков. Стекло коллектора можно периодически ополаскивать для удаления скопившейся пыли, чтобы повысить эффективность коллектора.

Защита от замерзания

Когда вода в коллекторе достигает температуры, близкой к замерзанию, механизмы защиты системы от замерзания защищают ее следующим образом:

(A) Контроллер периодически включает и выключает насос, чтобы нагреть коллектор водой из накопительного бака.

(B) Промывочный клапан защиты от замерзания может быть установлен рядом с отверстиями коллектора, чтобы позволить теплой воде течь через коллектор.

(C) На более длительную продолжительность зависания или если сбой питания и состояние зависания возникают одновременно.коллектор необходимо опорожнить вручную (см. раздел «Изоляция и дренаж коллектора» выше).

Примечание: Sun Ray Solar производит солнечные коллекторы для этой системы и предлагает этот основной компонент системы в виде пакета. Каждый основной компонент поставляется с собственной гарантией производителя и инструкциями по установке.

Гарантия на установку системы предоставляется подрядчиком или лицом, устанавливающим систему.

Размещение солнечной водонагревательной системы

Перед покупкой и установкой солнечной водонагревательной системы вам необходимо сначала рассмотреть солнечные ресурсы вашего участка, а также оптимальную ориентацию и наклон солнечного коллектора.Эффективность и конструкция солнечной системы водяного отопления зависит от того, сколько солнечной энергии достигает вашей строительной площадки.

Солнечные водонагревательные системы используют как прямое, так и рассеянное солнечное излучение. Даже если вы не живете в теплом и солнечном климате большую часть времени — например, на юго-западе Соединенных Штатов — на вашем участке все равно может быть достаточный солнечный ресурс. Если на вашей строительной площадке есть незатененные участки и, как правило, она выходит на юг, это хороший кандидат на установку солнечной системы нагрева воды.Ваш местный поставщик или установщик солнечной системы может выполнить анализ солнечной системы.

Как ориентация, так и наклон коллектора влияют на производительность вашей солнечной водонагревательной системы. Ваш подрядчик должен учитывать оба фактора при оценке солнечного ресурса вашего объекта и определения размера вашей системы.

Ориентация коллектора

Солнечные коллекторы горячей воды должны быть ориентированы географически, чтобы максимизировать количество дневной и сезонной солнечной энергии, которую они получают. В целом, оптимальная ориентация солнечного коллектора в северном полушарии — истинный юг.Однако недавние исследования показали, что, в зависимости от вашего местоположения и наклона коллектора, ваш коллектор может быть повернут до 90 градусов к востоку или западу от истинного юга без значительного снижения его производительности.

Вы также захотите принять во внимание такие факторы, как ориентация крыши (если вы планируете установить коллектор на крыше), особенности местного ландшафта, которые затеняют коллектор ежедневно или сезонно, и местные погодные условия (туманное утро или облачный день). поскольку эти факторы могут повлиять на оптимальную ориентацию вашего коллекционера.

Наклон коллекторов

Сегодня большинство солнечных водонагревательных коллекторов устанавливаются на крыше. Это более эстетично, чем стоечные коллекторы, которые торчат с крыши под странными углами. Таким образом, у большинства коллекторов такой же наклон, как и у крыши.

Хотя оптимальный угол наклона для вашего коллектора — это угол, равный вашей широте, установка вашего коллектора на наклонной крыше не приведет к значительному снижению производительности системы. Однако вы захотите принять во внимание угол наклона крыши при выборе размера вашей системы.

Избегайте этих ошибок проектирования солнечных батарей

Вот некоторые из наиболее распространенных и наиболее серьезных ошибок, которые допускаются при проектировании солнечных батарей.

ИЗБЕГАЙТЕ АРХИТЕКТУРНОГО ЭКСТРЕМИЗМА

Необязательно, чтобы здание на солнечных батареях выглядело уродом. Есть много вариантов установки солнечных коллекторов, и они не обязательно должны быть расположены рядом с зданием (хотя в таком случае они будут на 10% эффективнее.)

Установить на землю
Установить вертикально
Устанавливается в гараже или другом пристройке.
Установите на навес для дров или в беседку у бассейна.
Будьте эффективны и уменьшите количество солнечных коллекторов, которые вам нужны.

Не будет экономической выгоды, если солнечная система отопления снизит стоимость недвижимости. Стильное футуристическое здание может быть приемлемо в некоторых местах, но в других оно может показаться неуместным и навязчивым.Используйте свое воображение и сделайте солнечную энергию частью своей жизни. Необязательно переворачивать свою жизнь и строительство на солнечную энергию.

СОХРАНИТЕ ЭНЕРГИЮ ПРЕЖДЕ ВСЕГО

Здание, работающее на солнечных батареях, должно быть прежде всего энергоэффективным. Тогда стоимость и архитектурный эффект здания будет разумным.

ВЫБЕРИТЕ ПРАВИЛЬНЫЙ СОЛНЕЧНЫЙ КОЛЛЕКТОР

Важно правильно выбрать солнечный коллектор для поставленной задачи.Конструкция солнечного коллектора, производящая высокие температуры и использующая «высокие технологии», на самом деле не может производить больше полезного тепла. Ванна, наполненная теплой водой, содержит больше тепла, чем наперсток, наполненный обжигающей горячей водой. Для этих солнечных коллекторов есть место, но их нельзя использовать в проектах с низкими и средними температурами. Вам понадобится больше этих солнечных коллекторов, а не меньше, потому что они обеспечивают меньше тепла при более низких температурах. Многие «высокотехнологичные» солнечные коллекторы имеют низкую чистую солнечную апертуру.Другими словами, солнечный коллектор размером 4 x 8 футов (32 квадратных фута брутто) может иметь гораздо меньше чистых квадратных футов черного абсорбирующего материала, задерживающего солнце. Коллекторы с вакуумными трубками не должны проливать снег.

Приведенные выше фотографии иллюстрируют некоторые из проблем, возникающих при выборе конструкции солнечного коллектора. Плоские солнечные коллекторы слева будут сбрасывать снег и иметь хорошую солнечную апертуру брутто / нетто.Правый коллектор имеет плохое отверстие в сетке и не сбрасывает снег.

Нажмите на график, чтобы увеличить версию.

ЗНАЙТЕ ПОСЛЕДСТВИЯ ОТКЛОНЕНИЯ ОТ ТОЧНЫХ УГЛОВ

Важно понимать, что отклонения от «точного идеального угла» для солнечных коллекторов могут привести к незначительной потере производительности или вообще без нее. Дорогие, неприглядные монтажные стойки и лишняя утепленная сантехника обычно не стоят хлопот.Отклонения до 30 градусов не имеют значения, а потери тепла из-за избыточных трубопроводов и ветра могут быть значительными.

НЕДОСТАТОЧНОЕ ХРАНЕНИЕ

Системы солнечной энергии, которые не планируют аккумулировать тепло, когда солнце не светит, будут иметь ограниченную ценность. Большинство зданий мало нуждаются в тепле, когда светит солнце. Вы не можете просто добавить солнечные коллекторы к котельной.

Не делай бомбу!

С уважением относитесь к солнечной энергии. Обычный солнечный коллектор с плоской пластиной может генерировать температуру до 270 ° F, что может привести к превращению воды в пар. Высокотехнологичные высокотемпературные коллекторы (которые мы не рекомендуем) могут генерировать температуру до 400 ° F. Вам необходимо спланировать застой солнечных коллекторов в условиях полного солнца и иметь безопасные меры для предотвращения перегрева. Солнечные системы отопления должны выходить только из безопасного состояния (безотказного).В конструкциях Radiantec в качестве теплоносителя используется антифриз. Антифриз закипает при более высокой температуре, чем вода.

Никого не ошпаривать горячей водой!

В арматуру нельзя подавать воду с высокой температурой. Вода при температуре 140 ° F может вызвать ожог третьей степени всего за три секунды. Используйте очень надежные клапаны для защиты от ожогов и установите водоотделитель U-типа таким образом, чтобы горячая вода не поднималась по трубе подачи холодной воды под действием силы тяжести. Рассмотрите возможность использования небольшого отдельного резервного резервуара для горячей воды для бытового потребления, который следует за резервуаром для хранения солнечной энергии.Эта конструкция очень эффективна и безопасна, поскольку предотвращает резкие перепады температуры в приспособлении.

Не создавать опасности для здоровья!

Вода, которая будет использоваться для потребления человеком, не должна застаиваться в течение длительного периода времени в занятом здании. Не должно быть «тупикового конца» или участков трубы, которые не текут при нормальном использовании.

Никого не травить!

Если вы используете автомобильный антифриз, убедитесь, что клапаны сброса давления опускаются в канализацию, а не на пол.Его будут пить домашние животные. Даже «нетоксичный» антифриз не обязательно полезен для вас после того, как он долгое время находился в системе. В резервуарах для хранения солнечной энергии, поставляемых Radiantec, используются теплообменники с двойными стенками и вентиляцией для максимальной защиты.

Чрезмерная простота

Все должно быть сделано как можно проще, но не проще. -Альберт Эйнштейн

Несмотря на общие достоинства простоты, мы не должны ставить под угрозу безопасность или механические характеристики.Если что-то может случиться, это когда-нибудь случится, и солнечные системы отопления должны быть рассчитаны на весь срок службы здания. Чтобы обеспечить долгий срок службы и безопасность, предусмотрите возможность застоя, перегрева, замерзания и коррозии.

Мы приглашаем вас изучить этот веб-сайт и нажать «Следующий шаг», если вам нужна дополнительная информация.

Наши специалисты по солнечной энергии всегда готовы ответить на вопросы.

Звоните 1-800-451-7593

Установка солнечного водонагревателя

— Найдите Pro

Слава богу, за водонагреватели. Они — наш ключ к простым удовольствиям, которые мы иногда принимаем как должное, например, горячий душ, ванна и даже использование посудомоечной машины. К сожалению, на поддержание горячего водопровода у них уходит слишком много энергии.

Многие люди пытаются сократить расход воды, чтобы уменьшить потерю энергии, но они не осознают, что тепло все еще генерируется в течение дня, независимо от того, используют ли они на самом деле горячую воду в баке.Это потому, что тепловая энергия — или тепло — постоянно выходит через стенки и дно резервуара, а также поэтому резервуар теплый на ощупь.

Найти местных подрядчиков

Если вы пытаетесь выяснить, как сократить расходы на нагрев воды, солнечный водонагреватель станет невероятно выгодным выбором. Разработанные для нагрева воды с использованием собираемого солнечного света, они почти ничего не стоят в эксплуатации, и их можно подключить вместе со стандартным водонагревателем для снижения затрат без снижения удобства.Более того, они просто спроектированы, и их может без труда установить профессионал.

Поиск специалистов и выбор оборудования

Начало установки любого солнечного водонагревателя — это этап планирования. Это когда вы захотите найти надежного, опытного профессионала, который поможет с мелкими деталями в выборе системы, которая наилучшим образом соответствует вашим потребностям. Вам нужно будет объяснить свои цели в области отопления и охлаждения эксперту, который превратит ваши цели в эффективную и полезную систему. Сначала поговорите хотя бы с несколькими разными экспертами, чтобы найти как лучшие цены, так и самых полезных профессионалов в вашем регионе.

Установка коллекторов

Солнечные коллекторы — один из наиболее важных аспектов системы отопления, поскольку они собирают солнечную энергию для преобразования ее в тепло для обогрева вашего дома.

Коллекторы можно установить на крышу несколькими способами, в зависимости как от используемой системы крепления, так и от типа коллектора.Они будут либо установлены под существующей кровлей, при этом кровля будет подниматься над краями, как если бы она была вокруг светового люка, либо они будут установлены поверх кровли со встроенной гидроизоляцией, чтобы вода не попадала внутрь.

Накладные коллекторы

Некоторые солнечные коллекторы предназначены для установки на поверхность, что удобно для домов с гонтовой кровлей или кровлей любого другого типа, которая требует замены в течение всего срока службы системы. Коллекторы крепятся прямо к настилу, поддерживающему крышу вашего дома.Это означает, что существующая кровля должна быть удалена, чтобы освободить место для коллекторов. После очистки кровли коллекторы прикрепляют к материалу обшивки, который скрепляет крышу, обычно к фанере. После того, как коллекторы закреплены, вокруг них применяется гидроизоляция, и кровля устанавливается на место, создавая водонепроницаемое уплотнение.

Коллекторы на раме

Большинство солнечных коллекторов устанавливаются на верхнюю часть каркасной системы со встроенным окладом для защиты кровли под ней.Эти рамы поднимают коллектор над крышей под углом для максимального солнечного света. Ножки каркаса прикрепляются прямо к кровле, а гидроизоляция вокруг каждой из ножек устанавливается в существующую кровлю для создания водонепроницаемого уплотнения даже с установленными новыми крепежными элементами. Ножки обычно крепятся на болтах и ​​рассчитаны на сильный ветер.

Все рамы коллектора прикреплены на свои места, а коллекторы прикреплены к рамам для завершения установки коллектора.

Установка бака на место

Большинство систем солнечного отопления имеют отдельный резервуар для горячей воды, предназначенный для улавливания всего тепла, вырабатываемого системой. Иногда резервуар для горячей воды в системе является единственным, который используется для обеспечения дома горячей водой, и многие современные резервуары для воды на солнечных батареях оснащены встроенным электрическим элементом для дополнительного нагрева, когда солнце не светит достаточно. В других установках солнечный резервуар устанавливается рядом с существующим резервуаром для горячей воды, и солнечная вода предварительно нагревает воду для основного резервуара для горячей воды.Это сокращает потребность в эксплуатации другого резервуара, а также значительно сокращает счета за коммунальные услуги.

В любом случае перед использованием системы необходимо установить новый резервуар для горячей воды. Бак для горячей воды переносится в дом — обычно в подвал, но часто рядом с исходным баком для горячей воды — и присоединяется к выпускному отверстию, если резервуар обеспечивает дополнительное отопление.

Установить резервуар для горячей воды на место — дело несложное, но настроить его для работы с солнечными коллекторами и существующей системой — серьезное мероприятие.

Для завершения установки водопровод из нового бака переходит в исходный. Это означает, что вода, нагретая в новом резервуаре, попадет в исходный резервуар и вообще избавит от необходимости нагревания.

Сантехника с замкнутым контуром

Установив резервуар для горячей воды рядом с исходным резервуаром для воды, пора заняться водопроводом.

Вентиляционное отверстие системы

Вентиляционное отверстие системы находится в верхней части коллектора. Это позволяет воде свободно течь через систему и помогает предотвратить образование вакуума.Вентиляционное отверстие является важной частью системы, но оно должно быть установлено на пике системы, чтобы избежать утечки воды из него во время стандартной работы.

Клапан сброса давления

После солнечных коллекторов есть обратный клапан, чтобы вода текла в одном направлении, а также предохранительный клапан. Если давление повысится до уровня, опасного для системы, оно будет сброшено через предохранительный клапан, чтобы его уровень упал до безопасного уровня.

Теплообменник

В новый резервуар для воды помещается теплообменник, и это единственное, что отводит тепло от системы с замкнутым контуром.Теплообменник берет питание из коллекторов и проходит через резервуар для воды, заполненный стандартной домашней водой, и возвращается из резервуара, чтобы снова пройти через коллектор.

Расширительный бак

После бака горячей воды в системе устанавливается расширительный бак, помогающий поддерживать уровни давления в системе на безопасном уровне. Мембрана отделяет одну сторону расширительного бака, который удерживает воду из системы, от сжатого воздуха с другой стороны.

Бак расширяется, чтобы вместить избыток воды при увеличении давления, чтобы все было стабильно и работало должным образом. В отличие от клапана сброса давления расширительный бак предотвращает возникновение потерь в системе. Это означает, что давление может быть уменьшено без утечки жидкости из замкнутого контура.

Присоедините сантехнику

Когда все основные компоненты установлены, самое время связать все вместе с водопроводом. Водопровод проходит от теплообменника в резервуаре для горячей воды к расширительному резервуару, вверх через солнечные коллекторы вверху, вниз через систему сброса давления и, наконец, обратно к теплообменнику в резервуаре.Где-то в системе также может быть насос, в зависимости от того, активна система или пассивна.

Заполните систему

Последний шаг — заполнить систему раствором антифриза. Обычно это смесь воды и пропиленгликоля, чтобы она не замерзла. Раствор закачивается снизу, и он может начать нагреваться и циркулировать вокруг.

Найти местных подрядчиков

Открытая система сантехники

В открытой системе водопровод очень похож на закрытую систему с небольшими изменениями.Как правило, расширительный бак не требуется, потому что давление не может повыситься настолько сильно. Теплообменник тоже не нужен. Водопровод идет от теплового бака агрегата к солнечным коллекторам и снова через обратный клапан обратно в бак. Есть еще воздухоотводчик и предохранительный клапан. Остальная сантехника в доме осталась прежней. Насос может быть добавлен или не добавлен в зависимости от типа системы.

Найти местных подрядчиков

Тестирование системы

С установленной сантехникой система готова.Пришло время проверить это. Дождитесь теплого солнечного дня и следите за указателем температуры. Вы должны заметить, что температура неуклонно растет, и вы также должны услышать, как вода циркулирует в системе. Также важно, чтобы на фитингах водопровода не было утечек. Осмотрите всю систему в процессе ее работы, чтобы попытаться найти возможные проблемы, прежде чем они приведут к повреждению водой.

С вашей новой системой легко сэкономить на счетах за коммунальные услуги.Регулярно пользуйтесь горячей водой в течение дня, не беспокоясь о росте счета за коммунальные услуги. Имея в доме систему подходящего размера, вы должны заметить, что нагреватель горячей воды работает намного реже, и вы также должны увидеть сокращение вашего следующего счета за коммунальные услуги. Люди с электрическими водонагревателями увидят большее снижение затрат, чем те, у кого есть газовые обогреватели, но каждый со временем сэкономит деньги.

2021 Стоимость и установка солнечного водонагревателя

Для тех, кто хочет ежемесячно экономить деньги на счетах за отопление, может быть хорошей идеей установить новый солнечный водонагреватель.Установка солнечной энергетической системы в доме с солнечным водонагревателем позволит использовать энергию солнца для удовлетворения всех потребностей дома в горячей воде. В целом, эти устройства начинаются намного дороже, чем средняя цена за установку водонагревателя, которая стоит всего около $ 1 000 . Однако они имеют тенденцию окупать эти расходы в течение своего срока службы за счет экономии энергии, и эта экономия может в конечном итоге превзойти стоимость установки. Также могут применяться налоговые вычеты и льготы.

Для выполнения этой работы важно нанять специалиста по солнечной энергии.Фактически, в некоторых местах для этого требуется профессиональная установка. Местный подрядчик будет обладать навыками, необходимыми для управления разрешениями и кодами и выбора лучшего оборудования для вашего ожидаемого потребления и пребывания на солнце.

Стоимость и факторы солнечного водонагревателя

Общая сумма для всех необходимых компонентов составляет в среднем от $ 1,000 до $ 4,000 . К этим частям относятся бак, водопровод и коллектор (и). Дополнительное оборудование, такое как резервный нагреватель, водопровод и переключатели для подключения солнечных компонентов к существующему резервуару или второй набор откачанных трубок, может поднять цену на $ 1000 до $ 2500 .Стоимость системы также зависит от того, активна она или пассивна.

Стоимость пассивной системы солнечного водонагревателя

Когда дело доходит до солнечной энергии, можно использовать пассивную или активную версию со средней стоимостью от 1000 долларов до 3000 долларов . Каждый собирает и хранит нагретую солнцем воду для использования. Пассивный — менее дорогой, менее эффективный и более ограничительный из двух вариантов. Поэтому активный стиль принесет пользу большинству домовладельцев.

Этот тип очень легко создать и использовать, но он имеет несколько недостатков.В пассивной системе через несколько пасмурных дней быстро закончится нагретая вода. По сути, это означает, что дом должен будет использовать существующий водонагреватель в качестве резервного. Еще один недостаток — вес пассивного блока. Оба они могут быть чрезвычайно тяжелыми, что ограничивает их безопасную установку на крыше. Два типа пассивного солнечного отопления — это встроенный коллектор-накопитель и термосифон.

• Встроенный коллектор-хранилище (ICS): Часто дешевле.Многие домовладельцы успешно построили свои дома с нуля. Он нагревает воду для обычного домашнего резервуара. Резервуар будет набирать из хранимой «партии», когда в водопроводе требуется горячая вода. Блоки ICS не будут работать в условиях ниже нуля и могут быть очень тяжелыми.
• Термосифон: Дороже. Горячая вода поднимается к верхней части коллектора и перемещается в резервуар для хранения. Этот резервуар должен быть на уровне выше, чем сам коллектор, чтобы получить. Затем он перемещается во второй резервуар в доме.Они даже тяжелее, чем блоки ICS, и могут не соответствовать ограничениям несущей способности некоторых крыш. У них также есть больше компонентов.

Активные солнечные нагревательные системы

Активные солнечные водонагреватели стоят от до 2000 долларов США . Им требуются солнечные коллекторы и место для хранения тепла. Поскольку складское помещение может удерживать гораздо больше тепла и оборудовано внутренним электрическим или газовым резервом, вероятность того, что горячая вода закончится после нескольких пасмурных дней, отсутствует.Установка оборудования немного дороже, но при этом отпадает необходимость в традиционном резервном блоке. Поскольку он полностью заменяет обычную, необходимо учитывать только затраты, связанные с активной системой.

Существуют две версии активных систем для различных климатических условий:

• Прямой перемещает воду через коллектор для ее нагрева. Этот вид лучше всего работает в теплой среде.
• Косвенные передают антифриз через коллектор, затем он возвращается в бак и нагревает воду через теплообменник.Эти типы более надежны в более холодном климате, где температура опускается ниже нуля.

Размеры резервуара и коллектора

Необходимое оборудование будет играть большую роль в общих расходах. Домохозяйства, которые требуют большего использования, также потребуют большей емкости хранения и большей энергии. Чем больше требуется энергии, тем больше должна быть коллекторная система.

• Расчет площади коллектора — практическое правило: 40 квадратных футов для пары и 8–14 квадратных футов для каждого дополнительного домашнего потребителя. Это означает, что для четырех жителей необходимо отвести от 56 до 68 квадратных футов для установки на крыше.
• Расчет размера резервуара — Средний дом лучше всего будет работать с системой емкостью 80 галлонов , которая считается средней. Этот размер отлично подходит для трех-четырех человек. От одного до двух человек хорошо справится с баком на 50 галлонов . В то время как пять-шесть человек звонят по за 120 галлонов .

Цены на солнечные системы отопления по пользователям и размеру

Количество людей в семье	Вместимость галлонов	Коллектор средней площади в квадратных футах	Средняя цена
2	50	40 2000 долларов
3 или 4	80	60	3000 долларов
5 или 6	120	80	4000 долларов

Стоимость установки солнечного водонагревателя

Стоимость установки солнечного водонагревателя составляет в среднем 70 долларов США в час квалифицированным специалистом. Установка этих систем может быть намного сложнее, чем установка других водонагревателей. Установка обычного стиля обычно занимает не более одного дня, тогда как установка солнечных батарей может занять несколько дней. Таким образом, значительную часть вашего общего счета составят расходы на оплату труда.

Другие факторы, которые будут влиять на вашу цену, включают, используется ли оборудование для бассейна или спа, где оно будет находиться в доме и вокруг него, сколько солнца вы можете ожидать и доступные налоговые льготы.

Обогрев спа или бассейна

Ожидайте, что вы заплатите от до 4000 долларов при установке солнечных нагревателей для бассейна или пролета. Компоненты, задействованные в установке, включают солнечный коллектор, фильтр, регулирующий клапан и насос. Устройство перекачивает воду из бассейна или спа через фильтр в коллекторы для нагрева. Цена на установку других систем обогрева бассейна не сильно отличается, но солнечная версия не будет иметь эксплуатационных расходов. Единственным недостатком является то, что потребуется значительное количество коллекторов, занимающих площадь крыши , которая составляет от 50% до 100% площади поверхности бассейна .

Расположение в доме

Сложность установки и необходимое количество часов могут сильно колебаться в зависимости от того, куда собираются сборщики. Их можно прикрепить к крыше, стене или земле. Кровельные работы будут более опасными и потребуют больше времени и мер предосторожности. Также важна близость коллекторов к резервуару для хранения. Чем короче расстояние между ними, тем меньше требуется сантехники и труда. Ваш подрядчик может порекомендовать место подальше, чтобы просто сориентировать коллекторы для оптимального пребывания на солнце.

Воздействие солнца

Этот фактор может существенно повлиять на эффективность и размер коллекторов. В домах, которые получают только четыре часа впитываемого солнечного света в день, необходимо накрыть большую площадь, чтобы собрать достаточно горячей воды для дома. Тем, кто получает невероятный солнечный свет, не нужно будет покрывать столько же площади, чтобы получить такое же количество.

Налоговые льготы

Налоговая льгота, предлагаемая для этого оборудования, составляет 30% , что может существенно повлиять на вашу окончательную стоимость.С учетом этой суммы средняя система стоимостью 4000 долларов будет составлять 2 800 долларов. Вдобавок к этому в штатах и ​​округах действуют свои собственные стимулы. Существуют государственные льготы, по которым домовладельцам выплачивается от до 6000 долларов за сэкономленную энергию . Чаще домовладельцы видят $ 1000–3000 скидок и льгот.

Получите ценовое предложение на солнечный водонагреватель Pro.

Преимущества солнечного водонагревателя / гейзера

Самым большим преимуществом является ежемесячная экономия.Energy Star провела исследования, чтобы определить, что счета за электроэнергию будут снижаться как минимум на 50% каждый месяц с этими системами. Экономия может достигать 80% . Хотя ежемесячная экономия денег будет в конечном итоге зависеть от множества факторов, гарантировано, что потребление энергии в доме будет резко снижено.

В дополнение к ежемесячной экономии существует федеральный налоговый кредит 30% для домашних установок, работающих на солнечной энергии. Эта большая скидка может иметь большое значение, чтобы сделать эти расходы доступными.Хотя всем по-прежнему придется заплатить полную стоимость работы заранее, можно получить обратно 30% расходов, когда будут заполнены ежегодные налоговые декларации.

Недостатки

Поскольку каждый, по сути, гарантированно получает значительную экономию каждый месяц, одним из недостатков является высокая первоначальная стоимость. Среднестатистической семье, скорее всего, будет сложно найти средства на профессиональный монтаж. На эти расходы могут потребоваться месяцы экономии, но в конечном итоге они могут окупиться. Предполагается, что эти системы прослужат десятилетия, а их срок окупаемости обычно составляет всего от 3 до 6 лет . После этого любые сэкономленные на энергии деньги являются прибылью домовладельца.

По сравнению с фотоэлектрическими системами необходимо учитывать и другие недостатки. Некоторые домовладельцы предпочли бы панели, которые вырабатывают электричество для всего дома. Таким образом, они могут питать несколько приборов, нагревая воду. Солнечные коллекторы для нагревателя будут работать только на водонагреватель и не будут обеспечивать электричество, которое дает фотоэлектрическая система.Фотоэлектрические системы более дорогие, в среднем почти $ 27000 долларов на установку .

Сделай сам или найми профессионала?

Есть множество домовладельцев, которые смогли разработать свои собственные нагреватели периодического действия, из которых вода может быть заправлена ​​в обычный резервуар. Однако, если вы хотите сделать переход и получить активный стиль, который прослужит вам круглый год, установка — это не проект DIY.

Эта работа занимает несколько дней и требует нескольких областей знаний. Единственный способ получить максимальную отдачу от ваших инвестиций — это позвонить профессионалу, который спроектирует и воплотит в жизнь идеальную систему для вашего дома.Если работа выполняется без надлежащих навыков или знаний, устройство не будет таким эффективным, и оно может не соответствовать коду. Подумайте, от того, где вы ставите коллекторы, зависит эффективность, и что потребление определяет размер вашего резервуара. Это детали, которые необходимо оптимизировать для достижения максимальной отдачи.

Как работает солнечный водонагреватель?

По сути, он использует тепло и солнечную энергию солнца для нагрева воды для дома. Эта вода либо циркулирует через коллектор для нагрева, либо нагревается с помощью незамерзающей жидкости, нагретой в коллекторах.Затем он хранится в резервуаре для использования по требованию дома.

Каков срок службы солнечных систем горячего водоснабжения?

В среднем они имеют продолжительность жизни 20 лет . Они рассчитаны на срок службы 15-30 лет .

Насколько сильно нагреваются солнечные водонагреватели?

Вода в коллекторах с плоскими пластинами может достигать –300 градусов по Фаренгейту . В вакуумных трубчатых коллекторах температура может достигать 370 градусов по Фаренгейту и градусов по Фаренгейту. Это повысит температуру в типичном резервуаре до максимального значения примерно 175 градусов F .

Работают ли солнечные водонагреватели в пасмурные дни?

Работают ли солнечные водонагреватели в пасмурные дни, зависит от ситуации. Пассивные агрегаты не смогут подавать горячую воду после нескольких пасмурных дней, и им придется полагаться на резервный нагреватель. Активные системы могут работать намного дольше без солнца из-за их большей теплоемкости и резервирования электроэнергии или газа.

Сэкономят ли солнечные водонагреватели?

Первоначальные затраты могут быть довольно высокими, но налоговая скидка делает проект намного более доступным. Если предположить, что большинство семей сэкономят примерно 50 долларов в месяц на расходах на электроэнергию, потребуется всего от четырех до 10 лет, чтобы окупить проект на уровне . Любая экономия, которая происходит после этого времени, считается прибылью. Существует не так много проектов по благоустройству дома, которые в конечном итоге могут положить деньги в чей-то карман, но это один из них.

Спросите местного профессионала о солнечных водонагревателях

(PDF) Анализ оптимального угла установки солнечного коллектора с точки зрения схем использования энергии

Энергия 2017,10, 1753 17 из 18

Ссылки

1.

Парк, Ю.М. Hong, S.K .; Цой, А. Исследование по сравнению производства фотоэлектрических модулей при дневном освещении

и экономии внутреннего освещения с моделированием освещения. J. Korean Inst. Иллюм. Электр. Установить. Англ.

2010,24, 17–24. [CrossRef]

2.

Choi, J.S .; Ko, J.S .; Chung, D.H. Анализ эффективности системы отслеживания PV с алгоритмом PSA. J. Korean Inst.

Иллюм. Электр. Установить. Англ. 2009 г., 23, 36–44.

3.

Парк, С.ЧАС.; Seo, J.H. Исследование компоновки фотоэлектрического модуля с учетом азимута и наклона в районе

. Корея J. Air Cond. Refrig. Англ. 2012 г., 24, 461–466. [CrossRef]

4.

JO, D.K .; Yun, C.Y .; Kim, K.D .; Канг, Ю. Исследование по оценке солнечной радиации с использованием

часов яркого солнечного света для установки фотоэлектрической системы в Корее. J. Korean Sol. Energy Soc.

2011

, 31, 72–79.

[CrossRef]

5.

Khorasanizadeh, H .; Mohammadi, K .; Мостафайпур, А. Создание модели рассеянного солнечного излучения для

, определяющей оптимальный угол наклона солнечных поверхностей в Табассе. Иран. Energy Convers. Manag.

2014

, 78,

805–814. [CrossRef]

6.

Корредор, Л.М. Оценка падения солнечной радиации на горизонтальные и наклонные поверхности для 7 колумбийских зон

. Int. J. Eng. Res. 2013,2, 362–366.

7.

Сотерис, А.К .; Christos, P. Моделирование термосифонной солнечной системы водяного отопления и простая модель

validatinon. Обновить. Энергия 2000,21, 471–493.

8.

Loutzenhiser, P.G .; Manz, H .; Felsmann, C .; Strachan, P.A .; Франк, Т .; Максвелл, Г. Эмпирическая проверка моделей

для расчета солнечного излучения на наклонных поверхностях для моделирования энергоснабжения зданий. Sol. Энергетика

2007

, 81,

254–267. [CrossRef]

9.

Аль-Равахи, Н.Z .; Zurigat, Y.H .; Аль-Азри, Н.А.Прогнозирование почасовой солнечной радиации на горизонтальных и наклонных поверхностях

для Маската / Оман. J. Eng. Res. 2011,8, 19–31. [CrossRef]

10.

Maleki, S.A.M .; Hizam, H .; Гомес, К. Оценка ежемесячной, ежедневной и ежемесячной глобальной солнечной радиации на наклонных поверхностях

: пересмотренные модели. Энергия 2017,10, 134. [CrossRef]

11.

Zhang, Q .; Huang, J .; Ланг, С. Разработка типичных годовых данных о погоде для китайских населенных пунктов / Обсуждение.

ASHRAE Trans. 2002, 108, 1063.

12.

Kim, H.Y .; Ким, Дж. Корреляция для предсказания глобальной солнечной инсоляции и оценка этой корреляции для Кореи

(I). Новое обновление. Энергия 2016,10, 30–35. [CrossRef]

13.

Cho, Y .; Kim, Y .; Чанг, К.С. Исследование оптимальных углов наклона фиксированных и азимутальных солнечных коллекторов

по регионам, периодам и годам. В материалах летней ежегодной конференции SAREK,

Пюнчан, Корея, 23–25 июня 2010 г.

14.

Орландо, М.М .; Хосе, J.F.P. Влияние угла наклона на эффективность среднетемпературного солнечного коллектора

. Энергия 2017,10, 71.

15.

Assilzadeh, F .; Kalogirou, S.A .; Ali, Y .; Сопиан, К. Моделирование и оптимизация системы охлаждения LiBr солнечной абсорбции

с вакуумными трубчатыми коллекторами. Обновить. Энергия 2005,30, 1143–1159. [CrossRef]

16.

Afonso, C .; Оливейра, А. Солнечные дымоходы: моделирование и эксперимент.Энергетика.

2000

, 32, 71–79. [CrossRef]

17.

Amori, K.E .; Мохаммед, С. Экспериментальные и численные исследования солнечного дымохода для естественной вентиляции

в Ираке. Энергетика. 2012,47, 450–457. [CrossRef]

18.

Morrison, G.L .; Budihardjo, I .; Bahnia, M. Измерение и моделирование расхода в стеклянном водонагревателе с вакуумной трубкой

. Sol. Энергия 2005,78, 257–267. [CrossRef]

19.

Gao, Y .; Zhang, Q .; Fan, R .; Lin, X .; Ю. Ю. Влияние тепловой массы и расхода на солнечную систему горячего водоснабжения с принудительной циркуляцией

: сравнение стеклянных и U-образных вакуумных солнечных коллекторов. Sol. Энергия.

2013,98, 290–301. [CrossRef]

20.

Guoying, X .; Xiaoson, Z .; Шиминг, Д. Имитационное исследование рабочих характеристик солнечно-воздушного источника

водонагреватель с тепловым насосом.
