Монтаж кровли из профнастила пошаговая инструкция. Монтаж кровли из профлиста мои советы

В данной статье я расскажу Вам о том, как правильно пошагово выполнить монтаж кровли из профнастила.



Монтаж кровли из профнастила и уклон крыши

Профнастил рекомендую использовать для кровли крыши с длиной ската менее 12 метров, при этом величину горизонтального нахлеста листов следует выбирать, исходя из угла наклона крыши: для большего угла меньший нахлест.



Обратите внимание

Если угол наклона кровли менее 12 градусов, обязательно загерметизируйте горизонтальный нахлест силиконом или другим герметиком.



Величина карнизного свеса будет определятся типом профлиста.

Считается, что карниз при крыши из профлиста должен быть не менее, чем 30 см.



Крепление подкладки при  монтаже кровли из профлиста

Перед тем, как приступить непосредственно к креплению профнастила, советую убедиться в достаточной вентиляции крыши и выполнить укладку супер диффузионной мембраны.

Советую оставить щель шириной около 50 мм между подкладкой и первой доской обрешетки у свеса для вентиляции.



Обратите внимание

Основной задачей подкладки является предотвращение накопления конденсата и его проникновения в верхний теплоизоляционный слой.



Сам процесс крепления подкладки нужно начинать со свеса в сторону гребня. Прибивать подкладку к обрешетке следует большеголовыми короткими гвоздями с шагом около 20 см. В тех местах, где располагаются стропила на подкладку нужно закрепить контррейку для предотвращения повреждение подкладки шурупами.

Край подкладки, обычно шириной 30 мм, необходимо завернуть вверх и прибить к внутреннему краю торцевой доски.



Монтаж  непосредственно профлиста

Профлист укладывается по схеме. Сначала нижний ряд, затем верхний.

Из личного опыта рекомендую выполнять крепление плит профлиста для кровли путем ввинчивания в прогиб волны профиля самонарезающих шурупов размером 4,8x38 мм.

В качестве рабочего инструмента для таких работ я обычно использую аккумуляторную дрель с храповой муфтой. В среднем на один квадратный метр я расходую 6 таких шурупов. Осуществляется монтаж кровли из профлиста саморезами в глубину волны, а заклепками листы скрепляются между собой вверх волны с шагом до полуметра для кровельного профиля.



Обратите внимание

На гребне и карнизе советую ввинчивать шурупы в прогиб профиля через волну, а посередине плиты - в каждую доску обрешетки.



Опыт показывает, что кровельную плиту у торца крыши следует монтировать с намного большим нахлестом или резать вдоль под размер торца.

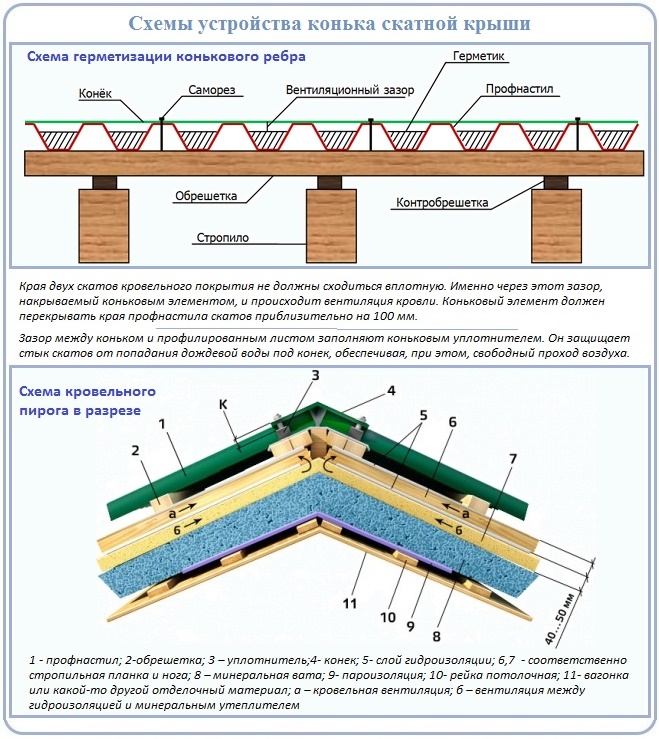

Укладка конька

В процессе укладки конька, как одного из основных узлов кровли из профнастила, необходимо учитывать наиболее частое направление ветров и дождей, поскольку к укладке конька нужно приступать с противоположной стороны.



Мы уже подробно говорили, о том, какую планку лучше брать для конька, какой зазор оставлять, но я всё же повторюсь, а кому захочется узнать больше, прочитайте статью о монтаже узлов кровли из металлочерепицы.



Я обычно использую планки К1, К2 и К3 в качестве коньковой планки. В случае необходимости уплотнения планок в качестве уплотнителя использую профильные уплотнения.

Коньковые планки советую укладывать с нахлестом в 100-150 мм, а крепление планок к обрешетке производить в верхней гофре с применением саморезов, длина которых подбирается под высоту профнастила.

Шаг между саморезами я обычно делаю в районе 200-300 мм. Чтобы избежать попадания воды под конек во время дождя и ветра для кровли с небольшим углом наклона советую применять на коньке уплотнительную прокладку.



Надеюсь, я доходчиво рассказал, о том, как смонтировать крышу из профнастила. Если вы не расчитываете на свои силы, то моя бригада с удовольствием поможет вам в этом. У нас опыт по монтажу кровли около 15 лет. Звоните +7 (495) 795-82-20 , пишите, задавайте вопросы в комментариях.

Предлагаю вам еще пару статей по похожей тематике.



Дополнительные материалы по теме







+7(495) 241-00-59

Монтаж и ремонт кровельных и фасадных покрытий от эконом до VIP-класса



мой опыт - ваши сэкономленные деньги и нервы.

Я консультирую всех кто ко мне обращается, даже если вы потом уйдете строится к другой бригаде.
Задавайте вопросы, не стесняйтесь, я всем отвечаю -  это бесплатно

+7(495) 241-00-59Я доступен для звонков 7/24 - буду рад вам помочь, обращайтесь!

 Если у вас есть вопросы задавайте их прямо в форме ниже:

Добавить комментарий

Монтаж кровли — полная пошаговая инструкция по установкеСтройкод

Крыша – это тот элемент конструкции любого здания, который защищает его от неблагоприятных факторов внешней среды: сильных порывов ветра, атмосферных осадков, различных физических и химических воздействий. При этом все эти отрицательно влияющие воздействия кровля принимает на себя. Поэтому от выбора кровельного материала, правильного выполнения монтажа кровли, а также ее периодического обслуживания (очистка от различного рода загрязнений, удаление ржавчины, покраска и т.д.) будет зависеть продолжительность эксплуатационного периода самого кровельного материала, конструкции крыши и здания в целом.

Основные разновидности кровельных конструкций

По сложности конструкции, технологии установки крыши подразделяются на следующие типы:

  • Односкатные. Самая простая технология обустройства кровли, которая применяется чаще всего для перекрытия приусадебных построек, нежилых помещений, к примеру, при установке крыши на балконе или монтаже поликарбоната на беседку.
  • Двухскатные. Наиболее распространенный способ перекрытия последнего этажа коттеджей, жилых домов, бань. Конструкции крыши имеет два простых ската, поэтому монтажные работы выполняются также без особых затруднений.
  • Четырехскатные. Такие кровли делятся на шаровые, полувальмовые, вальмовые конструкции. Монтаж такой кровли выполняется уже намного сложнее, но в данном случае возможно больше вариантов дизайнерских решений. Вальмовые конструкции состоят из четырех скатов: два обустраиваются в форме трапеции, другие два в форме треугольника.
  • Полувальмовые конструкции – гибрид нижней части четырехскатной крыши или верхней части двухскатной. Шатровые крыши имеют 4 одинаковые ската треугольной формы, которые сходятся в одной точке вверху.
  • Ломанные. Такие конструкции часто используются для перекрытия мансарды, бывают двускатными с изгибами по центру скатов, скосами по фронтальным сторонам.
  • Многощипцовые. Вариантов исполнения таких крыш достаточно большое количество из-за неограниченности в форме конструкции. В результате каждый проект кровли является индивидуальным.

Прежде чем начать монтаж крыши собственного дома своими руками, рекомендуется проанализировать кровельные конструкции на соседских домах: тип, форма, установленный кровельный материал. Это позволит определиться с вариантом конструкции крыши под свой дом. На домах средних размеров часто выполняется монтаж мансардной крыши, которая дает возможность обустраивать под жилую комнату чердак.

Важно помнить: чем площадь дома больше, тем больше дополнительных элементов используется для обустройства поверхности крыши. При отсутствии достаточных знаний, опыта монтажа сложных кровельных конструкций лучше обращаться за помощью к специалистам.

Перекрытие крыши профнастилом

Гарантией надежности, долговечности крыши, соответственно комфорта и уюта проживания в собственном доме является использование качественного кровельного материала, одним из которых является металлопрофиль.

Подготовка к кровельным работам

Прежде чем осуществлять монтаж металлопрофиля на крышу, нужно точно рассчитать необходимое количество кровельного материала, дополнительных элементов конструкции. Это можно сделать самостоятельно или обратиться за помощью к специалистам. Также необходимо позаботиться об инструменте. Для выполнения монтажных работ обязательно должны быть: рулетка, рейка, шнур, ножовка по металлу, молоток, дрель с набором сверл.

После выбора, приобретения кровельного материала рекомендуется соблюдать следующие требования:

  • При погрузке/разгрузке, транспортировке листов металлопрофиля нельзя допускать их значительного перегиба.
  • При выполнении ручной погрузки/разгрузки предусматривается один рабочий на каждые 2 метра профлиста. При механизированной разгрузке должны использоваться только мягкие стропы.
  • Подъем металлопрофиля на крышу осуществляется при помощи лаг.

Гидроизоляция, утепление крыши

Перед тем как устанавливать крышу на доме, необходимо обеспечить его защиту от попадания влаги, холода.

Пример расположения защитных слоев крыши

  • Чтобы от влаги защитить утеплитель, выполняется монтаж пароизоляции кровли.
  • Далее осуществляется укладка утеплителя, основная функция которого – сохранение тепла внутри.
  • Для предупреждения попадания слой теплоизоляции влаги укладывается гидроизоляционный слой.
  • Заключительный этап – монтаж наплавляемой кровли, к примеру, наплавлением полимерного покрытия (для плоских крыш).

Вместе эти слои принято называть кровельным пирогом.

Утепление

Обустройство защиты крыши своими руками начинается с укладки теплоизоляционного материала между стропилами, в качестве которого применяется чаще всего минеральная вата.

Данный материал отличается небольшим весом, высокой стойкостью к изнашиванию, продолжительным эксплуатационным периодом. Для удешевления конструкции можно использовать обычный пенопласт, но данный стройматериал является огнеопасным, токсичным, поэтому его использование не рекомендовано. Утеплитель для более надежной защиты нужно укладывать в два слоя (толщина слоя должна получаться порядка 10 см, для теплых регионов – достаточно 5 см).

Теплоизоляционный слой, кроме основной функции, также обеспечивает звукоизоляцию, что особенно важно для домов, расположенных в шумных районах, а также с металлическим покрытием крыши.

Пароизоляция

После укладки утеплительного материала своими руками, изнутри чердака стягивается пароизоляционная пленка. К системе стропил материал крепится с помощью степлера. В результате пленка будет защищать теплоизоляционный материал изнутри от пара, поднимающегося с помещений.

Гидроизоляция

Далее, все работы по обустройству кровельного пирога выполняются с наружной стороны.

На теплоизолятор укладывается гидроизоляционный материал, предназначенный для предупреждения попадания на него влаги, которая собирается на внутренней поверхности кровельного покрытия. При этом образующийся пар в теплоизоляционном материале спокойно выходит наружу через гидроизоляционную пленку. Гидроизолятор крепится при помощи степлера к обрешетке.

Монтаж кровельного покрытия

Монтаж кровли под ключ из металлопрофиля производится строго по отработанной инструкции.

  1. Резка металлопрофиля
    Листы металлопрофиля, конечно же, лучше покупать соответствующего размера крыше дома, но не всегда эти два параметра совпадают, в результате чего возникает необходимость в резке материала для кровли монтаж соответственно затрудняется. Поэтому нужно знать технологию резки листов профнастила, какой для этого необходимо иметь инструмент. Подгонка кровельного материала должна выполнять только на ровной поверхности.Для выполнения данных работ лучше использовать электрические инструменты с дисковой насадкой.
    Если такая возможность отсутствует, тогда можно использовать ножовку по металлу с мелкими зубьями, ножницы.

    Для резки металлопрофиля своими руками запрещается использовать инструменты с абразивным режущим диском (болгарка), так как они в процессе соприкосновения с металлом вырабатывают значительную тепловую энергию, которая способствует ухудшению эксплуатационных характеристик материала.
    Одновременно с приобретением кровельного материала нужно покупать краску под цвет металлопрофиля, так как без повреждения кромки материала при осуществлении резки просто не обойтись.

  2. Подъем листов металлопрофиля на крышу
    При поднятии на крышу достаточно габаритных листов металлопрофиля часто возникают трудности, поэтому для облегчения данной задачи рекомендуется использовать предварительно подготовленные лаги, которые должны одной стороной упираться в землю, второй стороной – в планку карниза ската кровли. Расстояние между лагами должно быть немного меньше ширины листов кровельного покрытия. Такая методика предоставляет возможность осуществлять подъем листов профнастила на крышу дома двум человекам. Вместо лаг можно использовать лестницу без перил.
  3. Крепление листов металлопрофиля

Установка кровли из профнастила осуществляется по следующей технологии:

  • Крепление листов выполняется саморезами – шестигранниками с уплотнителем, длиной 8 см. Сильно затягивать саморезы не рекомендуется, так как будет превышена плотность прокладки, в результате чего не исключается повреждение слоя гидроизоляции.
  • Листы закрепляются саморезами снизу волны, на участках нахлеста, коньковых элементах – сверху.
  • Укладку кровельного материала своими руками рекомендуется начинать с торца ската. Нахлест сбоку выполняется на полволны, при пологом скате (угол наклона может отличаться 8-120º), чтобы не допустить протечки, нахлест выполняется на 1,5 волны.
  • При помощи битумной мастики осуществляется дополнительное уплотнение продольных, поперечных стыков.
  • Для дополнительной защиты крыши от задувания, разрушений фронтовые участки оборудуются ветровыми накладками.

Дополнительные элементы конструкции кровли для отвода конденсата, атмосферных осадков

Для отведения воды вследствие выпадения атмосферных осадков обязательно выполняется установка водоотливов на крыше, которые состоят из желобов, элементов соединения желобов между собой, кронштейнов крепления желобов к крыше, заглушек желобов, водостока и прочих дополнительных компонентов. Для защиты от воды и конденсата карнизов крыши осуществляется установка капельника.

Практика показывает: пренебрегая подобными элементами при обустройстве крыши своими руками, стропильная система подвергается образованию плесени, грибка, что соответственно влечет за собой негативные последствия.

Уход за металлопрофилем

Данное кровельное покрытие не прихотливо в уходе, но требует особо аккуратного обращения, так как его легко можно повредить. Не рекомендуется перед укладкой профлистов хранить их прямо на земле, лучше использовать специальную подставку, к примеру, выполненную из плит осб. В процессе эксплуатации крыши, ее стоит несколько раз в год очищать от накопившейся грязи, листов, прочего мусора.

Монтаж кровли из профнастила — видео-инструкция по технологии укладки

Профилированный настил или профлист изготавливается путем холодной прокатки горячеоцинкованной стали. Материал широко используется в строительстве для обшивки крыш и фасадов домов, установки ограждений. Данная статья посвящена его выбору и особенностям укладки.

К основным преимуществам кровли из профнастила относятся:

  • простой и быстрый монтаж, возможность произвести укладку своими руками согласно инструкции;
  • защитное покрытие предохраняет листы от коррозии и других негативных внешних воздействий;
  • благодаря особой форме профиля профнастил отличается повышенной прочностью и устойчив к механическим воздействиям;
  • доступная цена;
  • кровля устойчива к перепадам температуры, воздействию ультрафиолета.

К недостаткам профлиста относятся высокая теплопроводность, низкий уровень шумопоглощения, непригодность для крыш сложной формы.

Виды используемого профнастила

Существует три вида профлиста:

  • Класс H. Несущий. Для укладки покрытий, установки перекрытий и несъемной опалубки. Это наиболее прочный вариант с максимальной высотой профиля, лучше всего подходит для кровельных работ.
  • Класс C. Стеновой. Имеет малую толщину и высоту волны, используется преимущественно для установки заборов.
  • Класс HC. Комбинированный. Иногда применяется для монтажа ненагружаемой кровли с большим углом ската.

Подготовительные работы перед монтажом

При подготовке к монтажу кровли выполняют следующие предварительные работы:

  • Прокладку гидроизоляции. Укладывается горизонтально, нахлест между полосами – от 10 до 15 см, для герметичности его проклеивают. Пленка кладется с провисами около 20 см между стропилами.
  • Обустройство вентиляции. Простейший вариант – установить над гидроизоляцией брус высотой 4 – 5 см.
  • Установка обрешетки. Поверх изоляции монтируются стропильные планки, на них крепится обрешетка из бруса, досок и влагостойких фанерных листов.

Этапы монтажа профнастила

Необходимые инструменты укладки кровли – это рулетка, дрель, молоток, шуруповерт, ножовка по металлу, шнур, рейка. Существует два способа монтажа – вертикальный и горизонтальный. Вертикальную укладку начинают с любой стороны, каждый последующий профлист накладывают на предыдущий на одну волну во избежание протечек. Горизонтальный способ оправдан в случае, если длина кровельной конструкции больше длины профиля. Нахлест тем больше, чем меньше угол наклона крыши.

Технология укладки кровли подразумевает последовательное выполнение следующих этапов:

  • Если размер профнастила не соответствует размеру крыши, начинают с его резки.
  • Подъем листов наверх посредством лаг или лестницы без перил.
  • Крепление профнастила. Осуществляется при помощи шестигранных саморезов и уплотнителя. Во избежание повреждения гидроизоляции саморезы сильно не затягивают. Крепление производится внизу волны, за исключением мест нахлеста и коньковых элементов. Укладка начинается с торца ската.
  • Производится дополнительное уплотнение битумной мастикой на стыках.
  • Фронтовые части оснащаются ветровыми накладками.

Компания «Твой мир» предоставит в ваше распоряжение бригаду для выполнения профессионального монтажа кровли из профнастила, предварительно выполнив бесплатные замеры и расчет количества материала. Заказывайте услугу по телефону в Брянске +7 (4832) 77-78-79 или онлайн на сайте http://brigady.tvoi-mir.ru/brigades/.


Кроем крышу металлопрофилем своими руками. Технология монтажа кровли из металлопрофиля: детальный пошаговый инструктаж

Кроем крышу металлопрофилем своими руками.

Технология монтажа кровли из металлопрофиля: детальный пошаговый инструктаж

Профилированный металлический лист, или металлопрофиль – один из самый популярных и востребованных материалов на строительном рынке. Им облицовывают стены, устраивают кровли и даже строят небольшие здания. А все дело в достоинствах этого материала и простоте его монтажа. Скажем даже больше: появление профилированных листов на рынке значительно расширило строительные перспективы.

Теперь можно легко делать крыши гнутыми и причудливых форм, при этом сохраняя их полную герметичность. Хотите разобраться во всем поподробнее? Итак, новая яркая кровля из металлопрофиля – при минимуме затрат!

Как кровельный материал металлопрофиль – замечательный. Достаточно легкий, прочный, герметичный и долговечный. Его богатая цветовая гамма и возможность добиться практически любой формы дают возможность превратить в реальность любую задумку дизайнера.

Как покрыть крышу гаража профнастилом. Сообщества › Гараж Мечты › Блог › Профнастил на крышу

Всем привет!

Погода не балует в Новосибирске, кое-как удалось выбрать 1,5 дня без осадков. Проблема была с текущей крышей, как было, можно увидеть здесь
Профлист выбрал НС-35 , толщиной 0,7, размером 1м. х 4м.
Кровельный саморез 51 мм, диаметром 0,55
Брус 50х50
Анкера 8х92
Керамзит в качестве утеплителя.
Все дерево обработано защитной пропиткой.
Так как гараж неправильной формы, решили делать прямоугольную обрешетку под профнастил, боковину будем хорошо гидроизолировать Бикростом.
Обрешетка с шагом 45 см. Делать на самом деле очень непросто и медленно, ввиду того что крыша гаража сильно неровная — волнами, перепадами и наклонами. На это ушел целый день.
На второй день крутить профлист, просто песня! Но это надо делать очень внимательно, по предварительной разметке, а не на глаз, так как брус под профлистом не видно, и идет он на разных уровнях, все-таки несколько дырок косячнули… Чтобы меньше гулял на обрешетке, надо просто в каждую волну крутить кровельные саморезы.
Профлист советую брать толщиной 0,8. Ходили вдвоем с братом (вес по 95 кг) и все-таки немного проминается. Шпана конечно в более легкой весовой категории, поэтому надеюсь что выдержит.
Ниже фото наших поделок, весь процесс подробно заснять не получилось, так как руки грязные, да и время сильно поджимало. В конце немного справочной информации которой руководствовался при монтаже.

Полный размер

5. Братан трудится, спасибо ему за помощь! В одного туда даже лезть не стоит!

Полный размер

7. Готовый результат

Полный размер

8. Проверяли водой, уровнем и дождем, скат воды и угол наклона выбран верно.

Для справки

Для справки

Для справки

Для справки

Для справки

Для справки

Следующим делом буду делать козырек над воротами, а то поливает хорошо и гидроизолировать оставшийся угол гаража на крыше.

Как правильно уложить Профнастил на крышу. Как правильно укладывать Профнастил на крышу

Очень много кровельных проектов реализуется с использованием профнастила. Если есть желание все сделать своими руками, тогда необходимо знать, как правильно укладывать профнастил. Только соблюдение технологии позволит добиться требуемого результата и продолжительного срока службы настила. Что необходимо для осуществления всего проекта, кроме профнастила, и в каком порядке должен осуществляться монтаж? Именно этому и посвящена статья.

Основные сведения

Профнастил получил свое название в силу того, какой формы изготавливаются листы. Они имеют волновую структуру, как и шифер. Но волны чаще всего изготавливаются прямоугольными. Благодаря тому, что листы не ровные, а имеют профиль, и получилось название. Сам материал сочетает в себе большое количество плюсов, из которых можно выделить:

  • высокая скорость укладки;
  • простота подгонки размеров;
  • небольшой вес;
  • значительный срок службы;
  • устойчивость к коррозии;
  • устойчивость к нагрузкам;
  • хорошо уживается с другими материалами.

Монтажные работы в отношении профнастила проводятся довольно быстро. Это обеспечивается размерами самого листа. Для осуществления работы будет достаточно трех или четырех человек. Небольшой вес листов позволяет свободно подавать его на крышу с помощью наклонного бруса. Если стропильная система имеет правильную конструкцию, тогда понадобится минимальное количество подрезок. А если их и придется делать, то легко придать как округлую форму, так и прямые линии в местах примыкания. Кровля из качественного профнастила прослужит до 50 лет. Это значительный срок. Листы профнастила устойчивы к коррозионному воздействию, что является важным условием для кровли, т. к. ей необходимо защищать дом от различного рода осадков. Благодаря ребрам жесткости, которые образуются в силу наличия волн, профнастил способен выдерживать большие ветровые и снеговые нагрузки. Профнастил не вступает в реакцию с другими материалами, поэтому его очень просто утеплять.

Видео покрыть крышу своими руками

Монтаж профнастила на крышу: правила и технология

Профнастил – прочный материал, который изготавливают из оцинкованной стали и выпускают в виде листов. Благодаря своей низкой цене, небольшому весу и простоте монтажа (его легко устанавливать своими руками), часто используется в современном строительстве, например, в качестве кровельного покрытия. Однако при всей простоте его установки есть некоторые нюансы, регламентирующие монтаж профнастила на крышу.

Схема устройства крыши под профнастил

Во-первых, обязательно нужно помнить, что при покупке профнастила у продавца нужно попросить инструкцию по монтажу. Такая инструкция должна быть у любого сертифицированного материала. Хотя процесс монтажа своими руками профнастила от разных производителей не отличается, инструкция может содержать советы по подбору вспомогательных материалов, например, саморезов. Или иметь другие положения, следуя которым, вы не повредите материал при монтаже.

Во-вторых, при выборе размеров профлиста стоит отдать предпочтение такому, длина которого перекроет крышу от конька до карниза плюс еще 40-50 мм на свес (то есть его длину можно соотнести со стропилами). Выбор листов такого размера обусловлен тем, чтобы при монтаже не образовывались поперечные стыки. Если расстояние между коньком и карнизом слишком велико и одной полосой перекрыть его не получится, то листы профнастила следует покупать такого размера, который будет удобно транспортировать и поднимать на крышу. Монтировать с нахлестом, который определяется углом наклона кровли.

Особенности устройства крыши под профнастил

Схема укладки гидроизоляции на крышу
  1. Гидроизоляция. Несмотря на то что профнастил отлично защищает строение от проникновения влаги снаружи, незначительное подтекание воды под покрытие возможно из-за ошибок монтажа или экстремальных погодных условий. Также в жилых помещениях внутри дома постоянно конденсируется влага. Поэтому обязательно нужно положить гидроизоляцию. Изоляция укладывается горизонтально, начиная с нижнего края крыши. Нахлест между полосами должен быть от 10 до 15 см, для герметичного соединения его проклеивают клейкой лентой. Гидроизолирующую пленку нужно положить правильно: между стропилами должны образовываться провисы около 20 см. Гидроизоляция для нежилых помещений может выполняться из рубероида, толи или пергамина.
  2. Устройство вентиляции. Чтобы проникшая под профнастил влага могла испаряться, рекомендуется установить вентиляцию. Наиболее простой вариант – это установка на стропила поверх гидроизоляции стропильной планки. Это брус высотой 40-50 мм, благодаря которому между изоляцией и обрешеткой остается зазор.

Обязательно обрабатывайте все деревянные части крыши антисептиком, который сохранит дерево от гниения и будет препятствовать развитию грибка и плесени. Инструкция говорит, что все доски и брусья должны быть обработаны до непосредственного монтажа. Это нехитрое действо сделает крышу вашего дома, возведенную своими руками, более прочной.

Технология монтажа профнастила

Профнастил можно укладывать практически на любую крышу, оптимальное расстояние между стропилами для его укладки – это 600-900 мм.

Если ваша крыша не попадает в этот промежуток, то профнастил все равно можно положить, соблюдая правила монтажа своими руками и увеличив прочность крыши за счет толщины досок обрешетки. Если полосы материала перекрывают всю длину ската, то их монтаж не доставляет никакого труда, их просто крепят по очереди. Если длина ската больше, чем длина листов, то установку начинают с нижней части крыши, постепенно продвигаясь вверх.

Схема вентиляции кровли

Главное при монтаже – правильно крепить листы профнастила. Между собой листы могут крепиться кровельными заклепками. Для крепления листов к крыше нужно выбирать специальные кровельные саморезы. Для них не нужно предварительно сверлить отверстия, они выпускаются с головками разных цветов, которые сливаются с цветом профнастила. Если вы не можете найти подходящие кровельные саморезы, то можно использовать шурупы с шестигранной головкой и резиновой или пластиковой шайбой. Для того чтобы крепить профнастил шурупами, нужно предварительно в месте крепления просверлить отверстие больше, чем диаметр шурупа, на 0,3-0,5 мм.

Установка профнастила при помощи гвоздей невозможна. Технология такого крепления не предусмотрена, потому что под воздействием ветра гвозди не могут удержать лист и его может легко оторвать от кровли. И саморезы, и шурупы важно устанавливать строго вертикально – это позволяет избегать подтекания воды.

Крепятся листы профнастила к обрешетке в местах прилегания волны (во впадинах). На 1 м2 приходится от 6 до 8 крепежных элементов. Старайтесь, чтобы расстояние между ними было примерно одинаково. К первой и последней обрешетине листы крепят в каждую волну, так как на эти участки будет приходиться наибольшая ветровая нагрузка. К промежуточным обрешетинам можно крепить профнастил через волну. На продольных стыках расстояние между элементами крепежа не должно быть больше 500 мм.

Способы укладки листов

Схема укладки листов профнастила

Существует две самых распространенных схемы крепления листов профнастила своими руками:

  1. Вертикальная укладка. Этот метод подходит для листов профнастила с дренажной канавкой. Укладывается первый лист первого ряда, временно закрепляется. Потом укладывается первый лист второго ряда. Следом второй лист первого ряда, а затем второй лист второго ряда. В итоге получается блок из 4-х листов, который выравнивается и крепится к крыше. По такой же схеме к нему начинают крепить остальные листы.
  2. Блок из 3-х листов. Такой вид укладки подходит больше для листов профнастила, которые не имеют водосточной канавки. Укладывают два первых листа первого ряда, к ним крепят первый лист второго ряда. После выравнивания блока по карнизу, его окончательно крепят к крыше.

Торцевая и коньковая планки

Торцевую планку рекомендуют укладывать от свеса к коньку, где ее при необходимости можно легко отрезать. Если приходится наращивать длину планки, то нахлест должен составлять от 5 до 10 см. Ее крепят не только к торцевой доске обрешетки, но и к листам профнастила, с шагом не более 1 м. Торцевая планка должна накрывать минимум одну волну профилированного листа.

Схема крепления торцевой планки

В качестве коньковой планки лучше использовать гладкие коньковые элементы. Нахлест между ними должен быть не менее 10 см. Крепить их нужно с шагом до 30 см. Между ними и профнастилом рекомендуется дополнительно уложить уплотнитель. Если листы имеют мелкую волну, то достаточно конькового уплотнителя, а если волны большие, трапециевидные, то лучше выбрать проветриваемый уплотнитель.

Саморезы для крепления планок нужно выбирать большей длины, чем для крепления листов к обрешетке, потому что торцевую и коньковую планки в некоторых случаях приходится крепить через верх волны. Поэтому длина самореза должна быть больше, чем толщина материалов с учетом высоты волны профилированного листа.

Нахлесты между листами профнастила

При монтаже кровли из профнастила существуют особые правила, регламентирующие величину продольного нахлеста между листами покрытия, помогающие защитить крышу от протекания. Как и конструкция обрешетки, нахлест зависит от угла скоса крыши.

  1. Если угол менее 15°, то нахлест должен составлять минимум 200 мм. Правильно, если нахлест будет составлять не менее двух волн.
  2. Если угол наклона от 15 до 30°, то нахлест выбирают в 150-200 мм, в зависимости от ширины волны профлиста.
  3. Если угол наклона более 30°, то нахлест делают от 100 до 150 мм.

Если монтаж кровли профнастилом будет сопровождаться наличием горизонтальных нахлестов, то правильно их делать не менее 20 см, а потом дополнительно герметизировать. Для этих целей можно использовать силиконовый герметик или битумную мастику, которыми нужно просто замазать швы. Также можно поступить и с вертикальными нахлестами.

Необходимые инструменты

  1. Электродрель или шуруповерт для крепления профнастила. Лучше выбирать инструмент с невысокой скоростью вращения патрона. В этом случае вам будет легко контролировать угол вхождения самореза в кровлю.
  2. Ножовка по металлу или электрический лобзик, специальные ножницы для резки профнастила. Этот материал имеет полимерное защитное покрытие сверху, поэтому, подвергая его абразивной резке, вы рискуете повредить листы. Самый простой способ резать профнастил своими руками – это использовать ножовку или электролобзик для срезов сложной формы. Если вы собираетесь использовать болгарку для резки листов, ни в коем случае не используйте абразивный диск, берите специальную насадку для резки профнастила.
  3. Молоток для монтажа обрешетки.
  4. Кисть для обработки дерева.

Технология монтажа профнастила на крышу деревянного дома

В частном домостроении все большей популярности достигают крыши устроенные из профилированных листов. Однако в строительстве профнастил имеет широкий спектр применения. Очень практичный и экономный материал удачно применяют для изготовления крыш, стен и наружных ограждений. Изготавливаются профилированные листы методом холодной прокатки листовой стали. Сталь в производстве листов применяется такая же, как и для металлочерепицы: оцинкованная листовая сталь от 0,4 мм до 0,7 мм толщиной. В производстве листы покрывают сплавом алюминия с цинком или слоем цинка, затем поддаются грунтовке, потом пассивируются и покрывают их цветным защитным слоем полимера, который предохраняет сталь от поражения коррозией и обеспечивает стойкость цвета.

По своим техническим характеристикам профнастил ничем не уступает металлочерепице, но является значительно дешевле, только имеет другую форму. Устроить кровлю из профнастила достаточно просто, поскольку материал легкий и достаточно простой в монтаже, и не требует особых затрат на устройство стропильной системы. Кровля из профнастила не требует дополнительного ухода, очень проста и долговечна в эксплуатации. Профиль, сформировавшийся во время проката на станке, придает листу дополнительную поперечную жесткость, что дает надежную кровлю над нашим деревянным домиком.

  1. Подготовка инструмента и материала к монтажу кровли.
  2. Техника безопасности при работах.
  3. Технология укладки профилированных листов.
  4. Правильное крепление листов профнастила.

Подготовка инструментов и материала к монтажу кровли

Монтаж профнастила на крышу является настолько простой технологией, что устроить кровлю из такого материала по силам при наличии помощников, желания и необходимого инструмента: шуруповерт, шурупы-саморезы, электроножницы либо ножовка по металлу с мелкими зубьями.

Профнастил производится разных типов, поэтому есть необходимость подобрать материал, подходящий для устройства кровли на деревянном доме. Типы профилированного листа имеют такие маркировки: С, Н и НС:

- профнастил марки С имеет трапециевидную либо синусоидальную форму профиля. Используется такой материал для обустройства защитных конструкций, легкой кровли либо для монтажа на стену для декора. Например, профнастил с8, где 8 – это высота волны, которая в такой марке профнастила бывает 8, 10, 13, 20, 21, 35 либо 44 мм;

- профнастил марки Н снабжен дополнительными ребрами, которые дают жесткость. Применяют такой материал для устройства межэтажных перекрытий либо для капитальной кровли. Высота волны таких профилированных листов бывает 57, 60, 75 или 114 мм.

- профнастил марки НС применяется для обустройства стен и кровель. Высота волны материала – 35 либо 44 мм. Для кровель чаще всего применяют листы НС35.

Транспортировать профилированные листы допускается горизонтально на ровном прочном основании. Переносят листы в вертикальном положении, желательно не допускать сильных перегибов материала. Поднимать материал на крышу нужно по одному листу с помощью лаг, что установлены с земли до края крыши.

Перед началом работ необходимо произвести контрольные обмеры крыши. Проверить прямоугольность скатов (по диагонали разница скатов не должна превышать 20 мм) и плоскостность скатов уровнем либо натянутым шнуром (допустимо отклонение максимально на 5 см ± 5 мм). Отклонение от плоскостности может дать нестыковку листов профнастила. Рекомендуют устраивать профилированные листы при минимальном уклоне крыши в 12 градусов для соблюдения необходимого нахлеста листов в 20 см. При уклоне скатов менее 12 градусов нужно предусмотреть вертикальную и горизонтальную герметизацию нахлестов применяя силиконовый герметик.

Техника безопасности при работах

Прежде чем начать монтаж профнастила на крышу, необходимо ознакомимся с техникой безопасности при работах с таким материалом.

Производя монтаж профнастила перемещаться по листам материала необходимо аккуратно в мягкой обуви, ступать нужно в местах расположения обрешетки в прогиб волны, при этом листы должны быть закреплены. Недопустима эксплуатация материала после монтажа в защитной пленке. Чтобы избежать прикипания пленки к полимерному покрытию, ее нужно снимать сразу непосредственно после монтажа. Участки, которые загрязнились во время работы, необходимо очищать только мягкой щеткой, а промывать слабым мыльным раствором.

Чтобы избежать бурного процесса коррозии покрытия, категорически не рекомендуют в работе применять углошлифовальные машины с абразивными кругами, поскольку, таким образом, прожигается полимерное покрытие, включая цинк. Также важно, стружку, которая образовывается в результате вкручивания саморезов в материал, нужно аккуратно сметать с поверхности профнастила мягкой щеткой, частички стружки могут поржаветь и образовывать потеки на поверхности.

Технология укладки профилированных листов

Монтаж профнастила на крышу начинается с устройства слоя гидроизоляции. Подкладка под профилированные листы может и не потребоваться в случае, если вентиляция крыши хорошая. Однако если есть сомнения, то лучше гидроизоляцию уложить. В качестве такой подкладки чаще всего применяют супердиффузионную мембрану. Цель такого устройства – предупредить накопление конденсата и его проникновение в теплоизоляционный слой. Между первой доской обрешетки у свеса и прокладкой для вентиляции должна оставаться щель около 5 см.

Укладывают гидроизоляцию горизонтально снизу вверх (от свеса до гребня) с нахлестом в 15 см, прибивая большеголовыми коротенькими гвоздями либо небольшими скобами с шагом в 20 см. Чтобы предотвратить повреждение гидроизоляционного слоя шурупами крепления профилированных листов, в местах стропил на гидроизоляцию будем крепить контр рейки шириной 2,5-5 см (рис.).

Под гидроизоляцию с внутренней стороны крыши уложим теплоизоляционные листы и закроем их пароизоляцией. Для предотвращения застаивания влажного воздуха и гниения стропильной системы, на гидроизоляцию прикрепим вентиляционные рейки (рис.).

При приобретении кровельного материала должна прилагаться инструкция. Производители, дорожащие репутацией, всегда предоставляют подробную инструкцию по монтажу кровельного профнастила, которая поможет качественно правильно произвести монтаж кровли, избежать нарушения системы вентиляции, теплопотерь и появления конденсата. Следует знать, что профнастил укладывается на обрешетку. Когда устройство гидроизоляции улажено, необходимо приступить к обустройству обрешетки, она должна быть надежной и прочной, чтобы вынести все нагрузки. Конструкция обрешетки представляет собой бруски, доски либо жерди, уложенные поперек стропильных ног для последующего монтажа кровельного материала.

Рекомендуемые точные значения обрешетки для выбранного типа профиля содержит прилагаемая к материалу инструкция от производителя. Практикующие специалисты рекомендуют обрешетку под монтаж профнастила на крышу выполнять из бруска, сечение которого подбирают согласно шагу стропил. При расстоянии между стропилами не больше 70 см применяют рейку сечением 30х40 мм, при большем шаге рекомендуют использовать брус 40х60 мм.

Устроить обрешетку кровли довольно просто, но следует знать, что возле конька обязательно необходимо прибить две доски обрешетки плотно друг к другу. Такая технология устройства обрешетки даст возможность закрепить любой ширины конек. Монтаж брусьев обрешетки будем производить гвоздями, длинной в 3 толщины применяемого бруса для обрешетки, чтобы гвоздь не имел возможности вырваться деформационными напряжениями досок.

Далее начинаем непосредственно монтаж кровли из профнастила. Технология монтажа профилированных листов предусматривает их укладку внахлест, закрепляя саморезами с резиновыми прокладками. Монтаж листов на двухскатной крыше рекомендуют начинать с правого торца, на шатровой крыше монтаж производят, начиная от наивысшей точки ската, с обеих сторон. Если уклон крыши не большой, то продольные швы необходимо прокладывать уплотнителем, или выполнить укладку листов с нахлестом в две волны. Карнизная планка должна выступать за край свеса примерно на 3,5-4 см, а между профилированным листом и карнизной планкой необходимо вставлять профилеобразный уплотнитель.

Листы профнастила при укладке выравнивать следует по свесу, а не по стыку. При монтаже необходимо следить, чтобы капиллярная канавка, расположенная на одном крае профильного листа, оставалась снизу. Чтобы кровля легла ровно по свесу, при монтаже первый лист покрытия крепим временно у свеса и конька, опуская его за свес на 3,5-4 см. Край следующего листа выравниваем по первому согласно свесу и закрепим его аналогично предыдущему. Далее листы покрытия соединим между собой саморезами. Вкручивать саморезы будем в наивысшую точку волны от свеса до конька, соблюдая шаг 50 см. Устроив, таким образом, несколько листов профнастила, выровняем их по линии свеса крыши, и закрепим саморезами окончательно. Листы покрытия к обрешетке крепятся на дне волны профнастила через каждую вторую волну.

Правильное крепление листов профнастила

При креплении листов профнастила следует учитывать влияние ветровой нагрузки на свес кровли и тепловое расширение в центральной части листа. Стыковку листов материала в точках крепления необходимо производить достаточно плотно. Для крепления профнастила к деревянной конструкции рекомендуют применять специальные саморезы для кровли. Размеры саморезов 4,8х35 мм с цинковым покрытием, снабженными уплотнительной шайбой. Для закрепления конька в верхней точке рекомендуют использовать саморезы длиной 80 мм, но следует учитывать, что длина самореза напрямую зависит от высоты волны профилированного листа. На один квадратный метр покрытия примерный расход саморезов в количестве 7-9 штук. Профнастил между собой может соединяться специальными вытяжными заклепками, под покрытие подбирается их цвет либо можно покрасить их вручную.

Если подвести итог, то профнастил — это замечательный кровельный материал для крыши в деревянном доме из сруба. Если вы выберете и купите именно этот материал, тем самым вы соедините многолетнюю практику строительства домов и в дополнении современные технологии по изоляции от осадков и прочих природных невзгод.

Кровля из профлиста: технология пошагового монтажа

Сегодня практичным решением для покрытия крыши стал такой кровельный материал, как профнастил. Его легкость и практичность, простота в использовании и обслуживании, эстетичный вид и относительно доступная цена обеспечили неизменную популярность.

Профнастил довольно прост, и его с успехом используют при кровельных работах. Профлисты при правильном монтаже становятся надежным высокопрочным настилом. У этого материала высокая сопротивляемость к негативным следствиям погодных факторов и способность выдержать достаточно сильные нагрузки, включая динамические.

О монтаже и креплении: устройство слоев и крепежи ↑


Правильно выполненная кровля из профлиста должна изнутри наружу иметь следующие слои:

  •  Пароизолирующую пленку. Благодаря пароизоляции, влага изнутри здания не проникает в слой утеплителя. Ее стелят по обрешетке, причем с небольшим провисанием для обеспечения вентиляции.
  •  Теплоизоляцию. Листы утеплителя или ленты в случае рулонных материалов обычно очень плотно укладывают поперек направления профлистов.
  •  Если угол уклона маленький – слой гидроизоляции. В качестве гидроизолятора, как правило, выступает пленка. От влаги можно защитить также при помощи битумной мастики или других подобных материалов.
  •  И, наконец, непосредственно сам монтаж.

Как крепить на крышу

Монтаж кровли из профлиста относится к высотным работам, следовательно требует неукоснительного соблюдения техники безопасности, например, использования монтажных поясов и других страховочных приспособлений, а иногда и защитных ограждений.

Работают с профнастилом в нескользкой обуви. Она должна быть в то же время и мягкая, чтобы ненароком не повредить защитного покрытия листов. Если что-то такое и произошло – дефект заделывается специальным составом.

Чем крепят

Профнастил  крепят, как правило, посредством саморезов, значительно реже используют гвозди (под их шляпку подкладывают прокладки из резины или полимера).

Чем режут профлисты

В процессе монтажа приходится резать листы  и  комплектовать под конфигурацию кровли. Для этого можно использовать: высокоскоростную твердосплавную дисковую электропилу, мелкозубчатую ножовку по металлу, ножницы по жести, специальные электрорезаки.

Внимание! Использовать абразивные инструменты, к примеру, «болгарку» запрещено. Бытует мнение, что ее можно использовать, если впоследствии нанести на срез изоляцию, но это не совсем так. При такой резке металл нагревается, со всеми вытекающими последствиями – при перегреве сталь становится хрупкой, теряется ее стойкость к коррозии, цинковое покрытие испаряется, лишив тем самым материал защиты, даже если сверху нанесен дополнительной слой изоляции – он тоже сгорает. В итоге, место среза может снизить в целом срок службы кровли в несколько раз.

Технология выполнения кровельных работ ↑


Работы  начинают с одного торца, с его нижнего угла. Кровля может предусматривать несколько рядов или состоять из одного ряда. Так или иначе, в нижнем ряду их устанавливают со свесом (отступом) от планки карниза на 35-40 мм. Лист к планке, последней к краю, крепят в дно каждой из вторых волн.

Окончательно закрепив весь торцовый лист или ряд, с боков торцевые доски зашивают ветровым уголком.

Кровля из профлиста укладывается и продольными, и поперечными рядами. Единственное о чем нельзя при этом забывать, что нахлест вдоль (по горизонтали) всегда выполняют в одну сторону, и совершенно неважно в какую. В противном случае, нахлест по вертикали (поперек) осуществляют всегда за счет расположенного выше листа.

Каждый следующий из листов при этом имеет перекрытие: с одного бока и снизу – перекрывает примыкающие, а с другой стороны и сверху – соседние примыкающие профлисты перекрывают его.

При нахлесте придерживаются следующих правил:

  • по горизонтали – лист, который накрывает, заходит на накрываемый, если не использовать уплотняющую прокладку, на две волны и на одну волну с таковой;
  •  по вертикали – лист сверху перекрывает нижний самое меньшее на 200 мм. Если уклон крыши не менее 16%, допускается заход на одну волну и без уплотнителя.

Профлисты, которые укладывают от края, сначала крепят строго посередине со «свободного» конца кромки при помощи одного самореза. В этом случае лист можно будет вращать, чтобы выравнять в соответствии с карнизом. После этого соседние укладывают по выбранной схеме, выравнивают и так же крепят.

В первом — саморез ввинчивается в прогиб, а последующие укладывают внахлест и закрепляют при помощи тех же саморезов по углам. Между элементами крепежа расстояние должно составлять примерно 55 см. При использовании вертикального уплотнения промежуток сокращается до 30 см. После того, как первые четыре профлиста уложены и выровнены, их надежно закрепляют на обрешетке из расчета порядка 4-6 саморезов.

Второй уровень начинают укладывать с того, как закрепляют его первый лист к первому уже уложенному предыдущего ряда и затем привинчивают к обрешетке. Уложив основное полотно покрытия, устанавливают коньковые и торцевые планки. При этом коньковую планку не уплотняют. Это необходимо, чтобы рельеф профиля оставлял щели для осуществления свободной вентиляции в подкровельном пространстве.  Покрытие крыши профилирующим листом завершают устройством проходов для дымоходов и других подобных коммуникаций.

© 2021 stylekrov.ru

Как выбрать металлическую крышу для коммерческих зданий

Предоставлено HOK Институт Фрэнсиса Крика в Лондоне, HOK

Металл - прочный и долговечный кровельный материал. «При правильном изготовлении и установке», - говорит Стивен Дэниэлпур, AIA, директор и директор по спецификациям HOK в Нью-Йорке, металлические крыши «могут прослужить дольше и превзойти эластомерные кровельные системы, кровельные системы, модифицированные SBS [стирол-бутадиен-стирол-модифицированный]. и однослойные кровли.«Хотя они могут быть дорогими, от 5 до 12 долларов за квадратный фут, владелец с долгосрочными интересами может упустить из виду высокую первоначальную стоимость. «Обычно [металлические крыши] могут служить от 30 до 40 лет, тогда как другие системы имеют срок службы от 15 до 20 лет», - говорит Дэниэлпур.

Когда дело доходит до выбора металлической кровли, архитекторы должны учитывать множество факторов, в том числе климатическую зону объекта; конструкция здания, форма и уклон крыши; и требования местного кодекса.

Выбор металла Тип
Наиболее распространенные металлы, используемые для кровли, включают сталь, алюминий, медь и цинк.Сталь должна быть оцинкована или покрыта для защиты, в то время как алюминий обычно окрашивается или анодируется для дополнительной устойчивости. Медь отличается долговечностью, долгим сроком службы и эстетической патиной, а цинк пользуется популярностью благодаря своей коррозионной стойкости и низкому глянцевому виду.

Толщина (или калибр) металла также будет влиять на стоимость кровельной системы, а также на структурные нагрузки здания. Металлическая кровля может иметь толщину от 3 до 30, что составляет от 1200 до 350 долларов за квадрат (100 квадратных футов) установленной площади.Металлическая кровля толщиной 26 мм будет весить от 0,9 фунта до 1 фунта на квадратный фут, а изделие толщиной 29 - от 0,60 до 0,65 фунта на квадратный фут. Более низкий калибр - и, следовательно, большая толщина - обычно предпочтительнее из-за его долговечности. Однако их больший вес может затруднить установку, а их большая толщина может затруднить сгибание металла и работу.

Конфигурация крыши и соединения
Металлическая кровля бывает разных форм, включая вертикальные или горизонтальные листы и панели, наиболее часто используемые в коммерческих проектах, а также черепицу и черепицу.Соединения между металлическими панелями могут быть выполнены с использованием разных профилей, что может повлиять на долговечность системы и потребности в обслуживании. Вертикальные варианты включают металлические кровельные панели со стоячим фальцем, со сквозным креплением и металлические кровельные панели со швом обрешетки. Стоячие швы соединяют края двух смежных панелей в одинарный или двойной фальц перпендикулярно плоскости крыши. Ребра сквозного крепления панелей крепятся механически с помощью резьбовых креплений и шайб. Крыши с обрешеткой используют деревянные полосы на стыках панелей, которые затем покрываются металлической крышкой, которая сцепляется с панелями.

Подложка и изоляция
Варианты подстилок включают синтетические листы, самоклеящиеся мембраны и пропитанный асфальтом войлок - один слой при уклоне крыши 18 градусов или больше и два слоя при уклоне менее 18 градусов. Между металлической кровлей и подкладкой может потребоваться прокладка для предотвращения прилипания последнего к первому при высоких температурах.

Слой изоляции под панелями имеет решающее значение для уменьшения тепловых мостиков, а также для обеспечения звукового барьера во время ливня или града.Жесткие изоляционные плиты для установки на твердую основу настила включают экструдированный полистирол, пенополистирол или изоляционные панели из стекловолокна.

Нормы и стандарты
Для получения информации о требованиях к несущей способности, требованиях к соединению и креплению панелей, значениям теплоизоляции, уклону крыши, вентиляции и деталям гидроизоляции архитекторы должны обращаться к соответствующим строительным нормам и правилам для своих проектов, а также руководящим принципам. предлагаемые профессиональными отраслевыми ассоциациями и производителями кровли.

Как лучше всего установить солнечную батарею на металлических крышах с открытыми креплениями?


После прочтения статьи Solar Power World , статьи Металлические крыши - не проблема для солнечных установок , моя реакция была: «Ну, я полагаю, что это правда - если (и только если) это будет сделано« правильно ». '"Необходимо учитывать так много материалов, профилей, калибров, металлов и коррозионных свойств; не говоря уже об эффективных методах гидроизоляции, химическом составе герметика, термоциклических характеристиках, погодных условиях, прочности материалов, принципах строительной инженерии и соответствующих методах испытаний.Это что угодно, только не простая наука!

Помимо того, что я установил тысячи этих крыш, я путешествовал по миру, чтобы узнать больше, прежде чем консультировать и обучать архитекторов, инженеров, консультантов по крышам, производителей металлических крыш, торговых групп и профессионалов отрасли по этой теме. В 1991 году я начал изобретать новые и уникальные технологии, позволяющие надежно закрепить все виды вещей на этих крышах, сохранив при этом целостность крыши и соблюдая научные знания, которые я изучил.С 47 годами всего этого позади, я все еще учусь .

3 тысячелетия и счет

Общность гофрированных и большинства (не всех) трапециевидных профилей крыши заключается в том, что они крепятся лицевой стороной, но на этом все заканчивается. Все остальные аспекты этих типов крыш сильно различаются. Неудивительно, что крепление с лицевой стороны означает, что крепление к строительной конструкции осуществляется путем ввинчивания крепежа непосредственно через поверхность, подверженную атмосферным воздействиям, на панелях крыши.Это характеристика, которая отличает этот тип металлической кровли от его аналога со стоячим фальцем, в котором используется скрытое крепление.

Интересно, что металлическая кровля используется почти 3 тысячелетия, так что, условно говоря, 200-летняя концепция лицевого крепления является новой. В зависимости от того, где вы находитесь в мире, даже терминология различается, поэтому термины «прошивка», «открытая фиксация», «сквозная фиксация» и «крепление к лицу» являются синонимами терминов «закрепление на лице».

Несмотря на то, что профили с торцевым креплением могут выглядеть одинаково для случайного наблюдателя, спектр форм и различий в размерах гофрированных (и других металлических профилей для кровли), а также тип материала и толщина варьируются от супа к ореху.Это становится очень важной вещью, которую нужно знать при установке солнечных батарей на эти типы крыш. Как бы нам ни хотелось, но универсального решения просто не существует. По крайней мере, если делать это «правильно», что подразумевает сохранение целостности кровли на весь срок ее службы. Между прочим, срок службы такой крыши может намного превышать срок службы солнечной батареи .

Гофрированный профиль, который производился с начала 1800-х годов и впервые производился механизированным способом, до сих пор довольно популярен во многих регионах мира, особенно в Австралии и в развивающихся странах Южного полушария. Хотя это всегда был экономичный и утилитарный профиль крыши, он также возвращается на внутренний рынок США в архитектурных приложениях, сохраняя типичный внешний вид старых промышленных и сельскохозяйственных зданий. В Австралии и Новой Зеландии это по-прежнему золотой стандарт кровли для жилых и небольших коммерческих помещений.

Цинк, медь, алюминий и сталь

Сегодня гофрированная кровля изготавливается из многих металлов, от цинка и меди до алюминия и стали с покрытием.(Дополнительные примеры см. В каталогах Rheinzink , McElroy Metal и Lysaght .) Он также имеет различные размеры шага и высоты ребра и толщину материала. Шаг - это расстояние между соседними ребрами (гребнями, гребнями). Высота ребра - это расстояние от низа впадины до верха ребра. (этот размер находится в диапазоне от 1/2 дюйма до 2 дюймов или более. Калибр указывает на толщину металла (для стали, чем меньше номер калибра, тем толще материал [1]).

Поскольку гофрированный профиль всегда симметричен в направлении от ребра до впадины, он обычно обозначается только размером его высоты ребра вместе с его калибром.В то время как более тонкие толщины обычно более популярны (от 28 до 22), я видел гофрированные листы за пределами этого диапазона и толщиной до 12-го калибра. Это примерно 0,10 дюйма. (2,6 мм) и весит около 5 фунтов / фут 2 (24 кг / м 2 ). Напротив, калибр 30 составляет 0,015 дюйма. по толщине, так что один почти в семь раз толще другого.

Гофрированный профиль: шаг ребер Гофрированный профиль: высота ребра

Шаг ребра 76 мм является обычным для метрического профилирования, но U.С. профилирование не совпадает


Цитата из SPW статьи говорит:

«Профиль гофрированной крыши недостаточно прочен, чтобы выдержать монтажную систему, поэтому требуется крепление крыши, чтобы проникнуть в материал крыши и прикрепиться к конструктивному элементу».


Столь широкое утверждение ошибочно, поскольку «профиль» является вариативным по своим размерам, толщине, конструктивной способности, прочности на изгиб и несущим характеристикам.Это верно для гофрированного или любого другого металлического профиля крыши и зависит от , всех факторов, объясненных выше, в дополнение к приложенным нагрузкам, которым каждое крепление должно выдерживать как в отрицательном, так и в положительном направлении нагрузки (подъем ветра и снег соответственно). Следовательно, это также зависит от частоты крепления, и проверили, удерживающая сила каждой точки крепления. [2]

Назад в дедушкину эпоху ...

Уникальное отличие металлической крыши от других типов заключается в том, что все металлические панели являются «структурным» кровельным покрытием.Это означает, что они являются потенциально способными нести как положительные, так и отрицательные грузы из точек солнечного крепления к несущей конструкции под ним. Это один из атрибутов, который на самом деле делает металл предпочтительной монтажной платформой для солнечных батарей. Во многих (если не в большинстве) случаев подрядчик по солнечной энергии освобождается от ограничений поиска структурных местоположений. Независимо от того, используются ли крепления для солнечных панелей на рейке, стойке или прямое крепление, это намного удобнее для проектировщика и установщика.Выбор наиболее подходящего способа крепления также может существенно сэкономить. Но это также требует более глубоких знаний об этих типах крыш.

По другой связанной теме в артикуле SPW : закрепить на высоком или низком уровне? В статье делается вывод о том, как правильно закрепить эти типы крыш на высоте. Конкретное расположение креплений этих типов кровли, когда они крепятся к строительной конструкции, различается, следовательно, крепления солнечных батарей также должны отражать, по крайней мере, тот же уровень технологии, что и рассматриваемая крыша. Во времена дедушки эти кровельные профили обычно прикреплялись к конструкции с помощью гвоздей. Свинцовая шайба, добавленная под шляпку гвоздя, обеспечивала некоторую грубую, но несовершенную защиту от атмосферных воздействий созданному отверстию. Это требовало, чтобы место крепления находилось наверху выступа по очевидным причинам.

Крепится по высоте Крепится снизу

[1] Номера размеров, хотя до сих пор обычно используются в отношении толщины металлического листа в U.Металлургическая промышленность не одобряет использование S. marketplace, отдавая предпочтение десятичным дюймам или метрическим эквивалентам.

[2] Доказательства таких испытаний следует запросить у производителя монтажного устройства. Без этого невозможно обойтись разумным системным проектированием. Если продавец не может его предоставить, скорее всего, это не было сделано. Количество непроверенных или недостаточно протестированных продуктов на открытом рынке, по мнению автора, постыдно.


После того, как стали применяться шурупы с резиновыми шайбами ​​(середина 1900-х годов), это место крепления начало меняться.Крепление в низу обеспечивало гораздо большую структурную целостность, стабильность диафрагмы и уменьшало усталость при изгибе и охрупчивание застежки. Но химические составы синтетического каучука в 50-х годах были не самыми лучшими, и приводные инструменты часто давили на шайбу слишком сильно, что приводило к поломке.

Кровельная культура и ересь

Начиная с конца 1970-х, улучшенный химический состав стиральной машины, например EPDM (этилен-пропилен-диеновые мономеры) и конструкции с защитной головкой винта стали широко доступны на рынке, а также стали более совершенными инструментами для завинчивания.Крепление в углублении с помощью подходящего винта с головкой под шайбу оказалось надежным решением уже более четырех десятилетий. Такое крепление - обычное дело и норма на внутреннем рынке США (на многих других мировых рынках это до сих пор считается полной ересью).

Предполагаемое предпочтение крепления на высоте связано с тем, что я называю «культурой кровли», которая варьируется географически и в соответствии с экспериментальными и передаваемыми предпочтениями монтажников кровли, чему часто учили деды из другого поколения.Металлургическая строительная промышленность США находится на низком уровне уже более шести десятилетий, и ежегодно устанавливаются сотни миллионов квадратных футов таких металлических кровель. Солнечная промышленность США в значительной степени зависит от европейских производителей. Примечательно, что крепление на низком (а не на высоком) уровне все еще считается ересью в европейской культуре крыш, поэтому в торговле солнечными батареями существует несколько предвзятое предпочтение.

Ни один комментарий по этой конкретной теме не подразумевает «правильного» или «неправильного». «Это просто означает, что при установке солнечных батарей необходимо следовать культуре и технологиям кровли, которые демонстрируются на крыше, к которой они прикрепляются.

Правильный способ прикрепить что угодно к металлической крыше

Монтаж без направляющих с помощью RibBracket ™ и S-5 PVKIT ™

Металлические панели не протекают - все дело в отверстиях!

Еще одним важным ингредиентом успеха является наука о гидроизоляции любых солнечных элементов.Соответствующая гидроизоляция любых отверстий должна быть подтверждена испытаниями в соответствии со стандартом ASTM E2140 для предотвращения утечки [3]. Продукты, которые рекламируются как «подходящие для всех профилей», особенно подвергаются этой проверке. Большинство не пройдет. Помните, что этот тест ASTM действителен только для нового материала, поэтому, чтобы соответствовать ожидаемому сроку службы крыши и солнечной системы, это должен быть проверенный временем материал. Мы предлагаем высококачественные рецептуры EPDM с закрытыми ячейками с твердостью 40-45 при креплении где-то на высоте.И убедитесь, что он черного цвета. Это потому, что технический углерод - лучший ингибитор УФ-излучения.

Тем не менее, резина любого химического состава подвержена старению, поэтому ее следует максимально защищать от воздействия. Будьте уверены, что есть все виды альтернатив, и в настоящее время на рынке используется много пенопластов с открытыми ячейками, которые распадаются от тепла менее чем за 10 лет службы на крыше. Большинство этих составов разлагаются при нагревании и превращаются в порошок.Прочтите эту информацию в технических и эксплуатационных характеристиках герметика. Запросите их у поставщика системы крепления.


[3] Доказательства таких испытаний следует запросить у производителя монтажного устройства. Этим подтверждается уверенность в отсутствии утечки. Если продавец не может его предоставить, скорее всего, это не было сделано. Количество непроверенных или недостаточно протестированных продуктов на открытом рынке, по мнению автора, постыдно.


При креплении в низу убедитесь, что это лента из бутилсополимера, проверенная временем или одобренная производителем металлической кровли.(Все составы бутила , а не созданы равными.)

С-5! Разница

Наша компания (S-5! ®) всегда продвигала в правильном направлении , когда дело дошло до монтажа чего-либо на металлической кровле. Для нас это означает, прежде всего:

  1. «Не навреди крыше».
  2. «Как минимум, следуйте культуре и технологиям кровли, которые демонстрируются на крыше, к которой вы крепитесь.”
  3. «Убедитесь, что крепление рассчитано на длину самой крыши».

Я потратил почти полвека на контракты и консультации в индустрии металлических кровель, и я внедрил эти принципы во всей S-5! организация. За нашу 26-летнюю историю компании мы разработали множество продуктов, которые следуют им, и получили более 50 патентов на это новаторское искусство.

Поскольку профили кровли, культура и уровень технологий сильно различаются по всему миру, мы также разработали
продуктов, которые подходят для этого широкого диапазона переменных в металлической кровле, чтобы покрыть все основания наиболее разумными и экономичными способами.Все наши продукты производятся в США на собственном заводе , сертифицированном по стандарту ISO 9000-15 , и имеют стандартную 25-летнюю ограниченную гарантию .

В частности (и вопреки заключению статьи), наша компания предлагает пять различных вариантов надежного крепления солнечных фотоэлектрических элементов к гофрированным профилям - только один из них крепится снизу с помощью ленты из сополимера изопрена и бутилена, надежность которой подтверждена четырьмя десятилетиями . Остальные четыре крепятся кверху с помощью наших специально разработанных винтов, которые максимизируют удерживающую силу и момент снятия изоляции. Многие из них предлагаются как в британских, так и в метрических единицах измерения. Кроме того, вопреки вышеупомянутой цитате, они могут использоваться в месте конструкции или для листового покрытия только тогда, когда это оправдано условиями нагрузки. В предыдущих приложениях (для конструкции) они имеют запатентованные современные конструкции, предотвращающие раздавливание ребер, которое в противном случае может возникнуть в результате чрезмерного натяжения крепежных элементов.

Нагрузочное тестирование Прозрачность

Мы также провели тщательное нагрузочное тестирование всех этих опций на различных подложках и материалах и публикуем эти данные прямо на нашем веб-сайте, чтобы пользователь мог правильно спроектировать любую систему в соответствии со многими указанными здесь переменными, которые варьируются от работы к работе. Мы бы никогда даже не подумали предложить продукт, не проверенный в этом отношении.

Кстати, мы также предлагаем 10 различных вариантов крепления к трапециевидным ребристым профилям (не путать и не смешивать с гофрированными профилями). Пример одного из 10 вариантов был недавно выделен на солнечном проекте в Калифорнии. Это также хороший пример инженерного крепления только к листу с экономическим преимуществом прямого крепления к «структурной» металлической панели. Соответствующая компания, McElroy Metals, является ведущим производителем как гофрированных, так и трапециевидных профилей ребер, а также внимательным пользователем солнечных элементов, прикрепляемых к ее крышам.

Все 10 наших вариантов с трапециевидными ребрами соответствуют стандартам практики, которые я выделил здесь. Поэтому следует проявлять осторожность, когда поставщик заявляет, что имеет «лучшее» решение для всех этих профилей с одним или двумя предложениями продуктов. Всегда что-то идет на компромисс в интересах универсальности. Это может быть качество, оптимальная производительность или оптимальная стоимость. Вот почему у нас есть Всего 15 вариантов для этих различных типов профилей. Некоторые из них больше подходят для монтажа на рейку, другие - для прямого крепления, третьи - для обоих.Вверху слева - открытый раствор для крепления застежки. Справа вы найдете зажим для гибридной трапециевидной крыши. Некоторые для гофрирования, некоторые для трапецеидального шва и многие другие для стоячего шва. Мы рады рассказать нашим пользователям о плюсах и минусах каждого из них, включая соображения стоимости.

Единый размер НЕ подходит для всех

Сокращение всех этих дифференциаторов до «одного размера для всех»; прикрепить к конструкции через высокое ребро »потенциально вводит в заблуждение покупателя, который (мы надеемся) практикует свое искусство более профессионально и тщательно.

Металлические кровли уникальны. У нас есть 26-летний опыт работы с 1,9 миллионами этих крыш, включая почти 2 ГВт солнечной энергии в глобальных установках без единой задокументированной неисправности, включая воздействие ураганного ветра со скоростью 165 миль в час. Наша компания занимает свою нишу, упрощая пользователям проекты металлических кровель. Мы можем это сделать, потому что металлическая кровля - наша основная компетенция, а - только то, чем мы занимаемся. Мы принимаем это и имеем полномочия, чтобы доказать это.

Металлические кровельные и фальцевые кровельные системы

Кровельные системы Custom-Bilt Metal - одно из самых красивых и функциональных кровельных решений. Его классический вид подчеркивает линию крыши практически любого архитектурного стиля. После установки его драматические теневые линии непрерывно проходят от конька до карниза, подчеркивая наклон и плоскость каждого угла крыши.

Но мы также считаем, что крыша может не только отлично выглядеть и защитить ваш дом или здание от дождя и ветра. Это также поможет сохранить прохладу в доме и сэкономить электроэнергию. Другие ключевые преимущества:

  • Наши панели кровельной системы можно заказать в различных стилях
  • Панели со стоячим фальцем
  • можно формовать в рулонах на стройплощадке, чтобы исключить повреждения и отходы.
  • Многие из наших систем используют отражающую технологию PVDF (поливинилиденфторид), например Kynar 500®, Hylar® 5000 или Fluropon®
  • Более двух десятков вариантов цвета Cool Roof или элегантного металла без покрытия.
  • Наши продукты COOL Roof отражают до 70% солнечной энергии и экономят до 20% затрат на охлаждение.

Кровля со стоячим фальцем

Металлочерепица со стоячим фальцем - одно из старейших и наиболее практичных кровельных решений. Его классический вид подчеркивает линию крыши практически любого архитектурного стиля. Наши панели со стоячим фальцем можно заказать в различных стилях, с более чем двумя десятками вариантов цвета Cool Roof или элегантными натуральными металлами. В случае чистого металла мы предлагаем все наши профили продукции из меди, Rheinzink® и чистого цинка Zincalume® для создания традиционного металлического вида. Эти изделия из настоящей меди со временем приобретают естественную патину. Ни один из наших продуктов не обладает отражающими или излучающими свойствами. Панели со стоячим швом можно формовать в рулоне на рабочем месте, чтобы избежать повреждений и отходов.

Панели со стоячим швом

Панели с механическим стоячим швом имеют шов, который механически фиксируется на месте, обеспечивая высочайшую степень прочности. Доступны панели различной ширины с разной высотой шва. Snap Lock Standing Панели шва перекрываются в шве, защелкиваются и фиксируются на месте. Эти панели со стоячим швом надежно фиксируются с помощью швов с защелками.

Алюминиевая черепица и черепица

Наши алюминиевые дрожжи и черепица придают деревенский вид расколотой состаренной древесине.Но, в отличие от дерева, они имеют светоотражающую краску Cool Roof и могут выдерживать ветер до 120 миль в час. Легкие, огнестойкие и изготовленные на 98% из переработанных металлов, наши встряски Country Manor Shakes и Rustic Shingles соединены вместе со всех четырех сторон для создания водонепроницаемого уплотнения.

Гофрированные металлические кровельные и стеновые панели

Для дизайна с гофрированным дизайном Custom-Bilt Metals предлагает гофрированные кровельные и стеновые панели с двумя профилями. Доступен как стандартный гофрированный с гофром 7/8 дюйма или 7 дюймов.2-дюймовые ребристые панели изготавливаются на заводе и могут быть заказаны с различными видами металла и отделками, включая Bare Zincalume®, натуральную медь и погодостойкую сталь. Во всех гофрированных кровельных и стеновых панелях Custom-Bilt Metals используется 70% ПВДФ (поливинилиденфторид) или световозвращающие пигменты Kynar 500®, Hylar® 5000 или Fluropon®, которые отражают больше тепла, чем практически любое другое покрытие, и не выгорают. Наши металлические и стеновые панели соответствуют критериям LEED с 25% переработанной стали и на 100% пригодны для вторичной переработки.

Панели TFR-36 и PBR

Для экономичного монтажа на крыше и стенах панели TFR-36 и PBR являются отличными вариантами для коммерческого, промышленного и сельскохозяйственного применения.Доступны пакеты отделки, подходящий плоский приклад и соответствующие световые люки из поликарбоната.
  • СКР-36 Панель
  • Покрытие 36 дюймов для более быстрой установки
  • Антисифонная канавка для защиты от атмосферных воздействий
  • Опора прогона обеспечивает качество бокового нахлеста
  • Устанавливается на открытый каркас или твердые основания
  • Доступен в оцинкованном и оцинкованном / цинковом исполнении или с покрытием из модифицированного кремнием полиэстера (SMP) или цвета Kynar
  • TFR36 Распродажа
  • Руководство PBR-TFR
  • Панель PBR
  • Покрытие 36 дюймов для более быстрой установки
  • Доступны модели 26ga и 24ga
  • Опора прогона обеспечивает качество бокового нахлеста
  • Устанавливается на открытый каркас или твердые основания
  • Доступен в оцинкованном и оцинкованном / цинковом исполнении или с покрытием из модифицированного кремнием полиэстера (SMP) или цвета Kynar
  • PBR Распродажа
  • Руководство PBR-TFR

Установка металлической крыши | Свита Металлическая Кровля

Установка металлической крыши опытными специалистами для доказанных результатов.

Чтобы обеспечить безупречный монтаж металлической кровли, начните с выбора продукции высшего качества. Swita Metal Roofing представляет только самые лучшие и уважаемые бренды. Ассоциация металлических конструкций (MCA) определяет качество металлических кровельных материалов. Наш производитель, Isaiah Industries, сертифицирован MCA, что означает, что вся наша продукция изготавливается из металла инвестиционного класса A - самого высокого из доступных оценок.

Металлическая кровля должна быть установлена ​​правильно, чтобы она хорошо работала и прослужила вам всю жизнь.Мы создали полезный контрольный список, который поможет вам сориентироваться в этом процессе. Читайте дальше, чтобы узнать о процессе установки Swita Metal Roofing. Наши специалисты по установке металлических крыш монтируют исключительно металлические крыши изо дня в день, в отличие от некоторых подрядчиков по кровельным работам, которые занимаются в основном асфальтом и лишь некоторыми металлическими крышами. Когда вы хотите, чтобы металлическая крыша была установлена ​​правильно и безупречно, профессионализм является ключевым фактором.

Установка металлической кровли поверх существующей крыши.

Монтаж металлической кровли обычно можно выполнить прямо поверх имеющейся у вас битумной черепицы, поскольку металлические кровельные материалы очень легкие.Это предохраняет отходы от захоронения на свалках. Даже металлические виброплиты и более прочные профили для плитки могут быть установлены поверх деревянной черепицы или вибраторов.

В отличие от многих подрядчиков по кровельным работам, Swita Metal Roofing устанавливает исключительно металлические кровли . Наш опыт имеет решающее значение для обеспечения того, чтобы ваша металлическая крыша работала, как обещано. Мы знакомы с методами, технологиями, строительными нормами и правилами штата Висконсин для установки металлических кровель. Мы также оценим состояние вашей конструкции и настила крыши перед началом монтажа.

В определенных ситуациях, особенно при работе с существующей деревянной черепицей или сотрясениями, мы удалим материал по периметру кромки (а иногда даже пиломатериал) и заменим его перед установкой новой металлической кровли. Если у вас есть шиферная крыша, содержащая асбест, которую вы хотите покрыть, можно установить новую металлическую крышу прямо поверх нее. Мы сможем проконсультировать вас, а также обработать этот процесс безопасно и в соответствии с местными строительными нормами.

Процесс установки металлической крыши

Установка

металлической крыши начинается с нашей тщательной оценки и оценки.

Мы не начнем установку металлической кровли без тщательного осмотра крыши и чердака, чтобы оценить влажность, теплопотери и проблемы с ледяной плотиной. Наша проверка гарантирует, что ваша новая металлическая крыша обеспечит оптимальную защиту от этих рисков для жизни вашего дома. Наши специалисты по металлической кровле работают в тесном сотрудничестве с домовладельцами, чтобы обеспечить достижение ваших целей по созданию красивой и долговечной, прочной и непроницаемой для непогоды кровли.

Наш процесс проверки и тщательной оценки также определит, сможем ли мы установить металлическую крышу над существующей крышей или нам нужно будет удалить существующий кровельный материал перед установкой.Поскольку мы устанавливаем металлические крыши только на всей территории штата Висконсин, мы знакомы с передовой практикой, а также со строительными нормами, которые помогут принять это решение.

Методы измерения и безупречного монтажа металлических крыш для доказанной эффективности

Тщательный процесс измерения и проектирования помогает обеспечить эффективное использование материалов, целостный и красивый дизайн крыши, а также эксплуатационные характеристики и долговечность для всей жизни вашего дома. Наши опытные монтажные бригады также владеют сложными технологиями, такими как скрытые швы и края, чтобы предотвратить появление или проявление ржавчины на протяжении многих лет.Мы хотим, чтобы через 15-20 лет вы были так же довольны своей установкой металлической кровли, как и в день ее установки.

Обеспечение правильных гарантий для установки металлических крыш

Мы принимаем все меры предосторожности, начиная с первоначальной оценки и заканчивая заключительными этапами установки, чтобы гарантировать совершенство. Однако мы также обеспечиваем душевное спокойствие, подкрепляя нашу работу необходимыми гарантиями. На материалы для металлической кровли будет распространяться гарантия производителя на 20-40 лет в зависимости от выбранного продукта, а установка подкрепляется нашей гарантией мастерства или 5-15 лет в зависимости от выбранного продукта.Мы не согласимся на меньшее, чем ваше полное удовлетворение.

Новая технология зажима для металлических кровельных профилей

С-5! представляет новейшее дополнение к своей линейке зажимных приспособлений, позволяющих прикреплять вспомогательные элементы крыши к металлическим фальцевым крышам. NH 1.5 является частью линейки зажимов N, разработанных для профилей с гвоздями. Разработан специально для профилей с гвоздями диаметром 1-1 / 2 дюйма (38 мм) с более широким горизонтальным размером (> 0,475 дюйма и ≤ 0. 800 дюймов), S-5-NH 1.5 спроектирован как идеальное монтажное решение для VicWest Prestige, NewTech FF150 и профилей аналогичных размеров.

«Все больше и больше производителей панелей выходят на сцену с профилями типа гвоздей», - сказал S-5! Генеральный директор и основатель Роб Хэддок. «Несмотря на то, что все они выглядят как похожи, существует ряд размеров. Этот профиль является одним из самых сложных с точки зрения качества S-5 !, отсутствия проникновения и доступных производственных затрат. Наш С-5! Команда исследований и разработок потратила месяцы на разработку концепции и прототипирования, чтобы предложить наиболее универсальное, экономичное и современное решение.”

По заявлению компании, NH 1.5 имеет инновационный «шарнир», который повторяет форму шва, предотвращая повреждение в месте крепления, обеспечивая при этом оптимальную удерживающую силу. Двусторонняя вставка обеспечивает превосходную посадку как на широких, так и на средних профилях.

Для облегчения установки установочные винты T-30 Torx расположены под углом, чтобы облегчить установку инструмента и улучшить извлечение отвертки после затяжки винта. Зажим доступен как в стандартном, так и в мини-размере и изготовлен из алюминия серии 6000 с фурнитурой из нержавеющей стали серии 300.NH 1.5 разработан для тяжелых, критических нагрузок, таких как удержание снега.

«В S-5 !, мы продолжаем внедрять новые и лучшие решения в постоянном улучшении продукта и в режиме изобретений / обновлений», - сказал Хэддок. «Это основа нашего бизнеса. Имея практический опыт работы в полевых условиях и на крышах, эта компания всегда оценивает способы предоставления конкурентных преимуществ нашим клиентам и дистрибьюторам, гарантируя, что наши продукты остаются удобными для обоих ».

Для получения дополнительной информации посетите www.S-5.com.

Нравится:

Нравится Загрузка ...

Cool Metal Roofing | WBDG

Введение

Металлическая кровля использовалась в качестве кровельного материала на протяжении веков. Металлическая кровля доступна в широком разнообразии субстратов, цветов, фактур и профилей. Несмотря на то, что металлическая кровля разнообразна по внешнему виду, она имеет много общих характеристик, таких как долговечность, переработанное содержимое, возможность вторичной переработки, огнестойкость, малый вес и низкая стоимость жизненного цикла.

В зависимости от отделки поверхности холодная металлическая кровля может обеспечить повышенную энергоэффективность благодаря своей способности отражать солнечное излучение и излучать инфракрасное излучение.Фактически, коэффициенты отражения солнечного света и инфракрасного излучения металлической крыши могут быть спроектированы с учетом климатических требований здания. Холодная металлическая кровля может обеспечить желаемый высокий коэффициент отражения и низкий коэффициент излучения в климате, где преобладают тепловые нагрузки. Холодная металлическая кровля также может обеспечить желаемый высокий коэффициент отражения и высокий коэффициент излучения там, где преобладают охлаждающие нагрузки. Холодная металлическая кровля легко отвечает требованиям программы EPA Energy Star®. Холодная металлическая кровля также имеет право на участие в других программах оценки холодных крыш, таких как Совет по рейтингам крутых крыш.

Описание

A. Что такое металлическая кровля?

Металлическая кровля - это различные кровельные покрытия на металлической основе, предназначенные для защиты зданий от непогоды; обеспечить положительный дренаж воды с поверхности крыши; и чтобы содержимое и пассажиры оставались сухими и удобными. Металлические кровельные материалы доступны из различных металлов, включая сталь, алюминий, медь, цинк, нержавеющую сталь и титан.

Преобладающим металлическим основанием кровли является стальной лист с металлическим покрытием.Металлические покрытия включают цинк (оцинкованный), 55% алюминиево-цинкового сплава (лист Galvalume®), 5% алюминиево-цинкового сплава (Galfan®), алюминий и сплав свинца и олова (terne).

Металлическая кровля, имеющая ожидаемый долгий срок службы, является очень желательным и экологически безопасным элементом строительства. Кроме того, многие металлы, используемые в кровле, будут иметь содержание вторичного сырья от 25% до 95%, часто при этом большая часть этого переработанного содержимого относится к категориям постпотребителей и предпотребителей. См. WBDG Оценка и выбор экологически чистых продуктов для получения дополнительной информации.

B. Что такое крутая металлическая кровля?

Холодная металлическая кровля - это семейство экологически чистых, энергоэффективных кровельных материалов, состоящих из неокрашенного металла, предварительно окрашенного металла и металла с гранулированным покрытием. Он доступен в широком разнообразии отделки, цвета, текстуры и профиля для работы на крутых и пологих склонах. Кровельные изделия из холодного металла являются частью взаимозависимой системы наружных кровельных поверхностей, оснований, подкладок, конфигураций, вентиляции и изоляции.

При правильной конструкции холодные металлические кровельные системы позволяют экономить электроэнергию за счет снижения нагрузки на охлаждение и / или обогрев здания. Многие металлические кровельные системы обладают отражающей способностью, легко вентилируются и хорошо подходят для использования с изолированными кровельными системами, помогая снизить поступление тепла в здание. Многие изделия также формируются таким образом, чтобы остановить теплопередачу за счет теплопроводности за счет минимального контакта между металлом и основной структурой.

Металлические кровельные системы с финишной отделкой имеют очень высокий коэффициент отражения солнечного излучения, что дополнительно снижает приток тепла.Металлические крыши с отвержденными в печи, предварительно окрашенными органическими покрытиями, в которых используется новая технология «холодного пигмента», обеспечивают высокий общий коэффициент отражения солнечного света и высокий коэффициент излучения инфракрасного излучения даже при использовании более темных цветов. Коэффициент излучения до 90% может быть достигнут для окрашенных кровель и кровель с гранулированным покрытием. Такие предварительно окрашенные металлические кровельные материалы соответствуют требованиям к отражательной способности всех основных инициатив энергетического кодекса. Наконец, в отличие от многих кровельных материалов, низкая тепловая масса металла не накапливает тепло и не излучает его в здание в вечерние часы.Окрашенные металлические крыши с течением времени сохраняют 95% своей первоначальной отражательной способности и излучения.

Cool Metal Roofing обычно содержит минимум 25% вторичного сырья и на 100% подлежит вторичной переработке по истечении длительного срока службы. Доказано, что большинство металлических крыш прослужат более 30 лет при минимальном обслуживании.

Глоссарий кровельных терминов см .: Cool Metal Roofing Coalition.

C. Виды металлических кровель

Есть две основные классификации металлических кровель; структурные и неструктурные (также известные как архитектурные).Конструкционная металлическая кровля крепится непосредственно к прогонам или токарным доскам и не требует какой-либо прочной опоры под ней. Неструктурная металлическая кровля требует твердой подложки под ней, как правило, из фанеры, ориентированно-стружечных плит или металлического настила крыши. Металлическая кровля также может быть сквозной (привинчивается непосредственно к прогонам или основанию) или стоячим швом (с использованием скрытых зажимов, чтобы минимизировать количество проникновений через кровельное покрытие и допустить расширение и сжатие).

Металлические конструкционные кровли подразделяются на категории пологих и крутых. Изделия с низким уклоном доступны для крыш с уклоном от 1/4: 12 до 3:12, а изделия с крутым уклоном предназначены для крыш с уклоном более 3:12. Конструкционная металлическая кровля с низким уклоном состоит из соединяемых друг с другом панелей (стоячий шов) или панелей внахлест (сквозное крепление), которые проходят вертикально по поверхности крыши. Эти изделия могут иметь окрашенную, шлифованную или прозрачную акриловую отделку. Чтобы обеспечить водонепроницаемость крыш с уклоном менее 3:12, некоторые изделия со стоячим фальцем потребуют машинной фальцовки во время установки.Эти специальные машины прокатываются по панелям, чтобы сжимать швы панелей вместе.

Конструкционная металлическая кровля с крутым уклоном выпускается как с вертикальным, так и с горизонтальным профилем. Вертикальные панели включают системы стоячих фальцев, которые крепятся к нижним прогонам с помощью скрытых зажимов или крепежных фланцев. Также доступен широкий выбор гофрированных или черепичных металлических крыш, которые крепятся открытыми креплениями непосредственно через металлические кровельные панели. Эти продукты накладываются друг на друга или блокируются на своей стороне, а концы нахлестываются для обеспечения водонепроницаемости.Специальные закаточные машины обычно не требуются.

Большинство неструктурных металлических кровельных панелей рассчитаны на уклон кровли 3:12 или больше. Вместо того, чтобы передавать нагрузки через прогоны или токарные доски под ними, неструктурные системы передают нагрузки на настил крыши под ними. Неструктурные системы доступны в различных стилях, включая профили с вертикальным швом, гофрированные и плиточные, а также широкий спектр горизонтальных панелей. Горизонтальные панели имитируют внешний вид стандартной черепицы, деревянного каркаса, шифера и плитки.Большинство неструктурных металлических кровель будут иметь покрытие для эстетики и долговечности. Покрытия включают различные виды лакокрасочного покрытия, а также отделочные материалы (камень).

D. Характеристики холодной металлической кровли

К преимуществам металлической кровли относятся:

  • Прочность. Металлические кровельные изделия не подвержены разрушению, которое испытывают органические материалы при воздействии погодных циклов. Это обеспечивает долгий срок службы металлической кровли с точки зрения ее способности противостоять элементам, а также низкой стоимости обслуживания.

  • Малый вес. Металлические кровельные системы обычно варьируются от 40 до 135 фунтов на 100 квадратных футов, что делает их одними из самых доступных кровельных продуктов с наименьшим весом. Малый вес предъявляет меньше требований к конструкции здания, что делает металлическую кровлю отличным выбором для проектов модернизации. Небольшой вес также является преимуществом в местах, подверженных сейсмической активности.

  • Огнестойкость. Многие системы металлических кровель прошли испытания на соответствие классам пожарной безопасности A, B и C.

  • Эстетика. Благодаря своей способности принимать покрытия различных цветов и рисунков, а также способности формировать широкий спектр функциональных профилей, холодные металлические кровельные изделия подходят и улучшают эстетический дизайн практически любого здания. Это дает архитекторам большую гибкость при проектировании.

  • Сопротивление ветру. Сцепление или активное крепление большинства металлических кровельных панелей позволяет им выдерживать очень суровые ветровые и подъемные испытания, включая ASTM E1592, UL 580 и UL 1897.Многие продукты одобрены для использования в округе Дейд, штат Флорида.

E. Срок службы холодной металлической кровли

Металлическая кровля имеет очень долгую историю, крыши постройки 1800-х годов все еще используются. Долговечность холодной металлической кровли дает владельцам недвижимости вариант с очень низкими годовыми затратами на кровлю. На выпускаемые сегодня металлочерепицы гарантия производителя составляет от 20 до 50 лет. Однако большинство продуктов спроектировано таким образом, что их можно отремонтировать на месте для продления срока службы по истечении срока их эксплуатации.Металлические кровельные материалы подлежат 100% переработке в случае их удаления.

Высококачественные лакокрасочные системы, отверждаемые в печи, используемые на предварительно окрашенных холодных металлических кровлях, разработаны таким образом, чтобы противостоять мелению и выцветанию их цветов. Кроме того, эти системы окраски удаляют грязь и не способствуют росту водорослей или грибков.

F. Экономика холодных металлических кровель

Длительный срок службы и низкие эксплуатационные расходы металлической кровли в сочетании с экономией за счет энергоэффективности делают ее очень привлекательной стоимостью жизненного цикла.

Приложение

Холодная металлическая кровля используется для снижения нагрузки на охлаждение / обогрев при новом строительстве и при модернизации кровли на рынках коммерческого, промышленного, архитектурного, институционального и жилищного строительства. В зависимости от выбора отделки и цвета, это семейство кровельных материалов обладает свойствами отражения солнечного света и излучения инфракрасного излучения, что способствует снижению потребления энергии на охлаждение и обогрев, снижению пикового энергопотребления в зданиях и смягчению эффекта городского теплового острова.

Холодные металлические кровельные покрытия включены в Директорию EPA по кровельным изделиям Energy Star. По оценкам EPA, отражающие крыши могут сэкономить до 40% энергии охлаждения домов и зданий. Холодная металлическая кровля также широко представлена ​​в Справочнике по рейтинговой продукции Совета по рейтингам Cool Roof. Компания Florida Power and Light (FPL) также признала устойчивую энергоэффективность металлических кровель в рамках совместной программы с участием Центра солнечной энергии Флориды и Habitat for Humanity. FPL обнаружила, что окрашенная металлическая крыша может сэкономить домовладельцу около 23% в год на затратах на охлаждение по сравнению с традиционной черепичной крышей темного цвета. (fpl.com, пресс-релиз от 5 февраля 2001 г.)

Низкий уклон

Холодные металлические крыши размером до 1 миллиона квадратных футов широко используются в промышленном и коммерческом строительстве. Всепогодные кровельные системы со стоячим фальцем разработаны со специальными зажимами и системами крепления, которые учитывают тепловое расширение и сжатие.

Модернизация

Негерметичные плоские неметаллические крыши можно заменить наклонными металлическими крышами, добавив к существующему зданию спроектированную легкую вторичную конструктивную систему.Металлическая кровля также может использоваться для проектов модернизации кровли с крутым уклоном. Во многих случаях его можно наносить непосредственно на изношенную битумную черепицу, избавляя от необходимости вывозить старые кровельные материалы на свалку.

Федеральный мандат

Следующие соответствующие нормы и стандарты были разделены на три категории:

  • Строительные нормы и правила, устанавливающие энергетические стандарты, в том числе холодные крыши;
  • Энергетические стандарты, которые имеют минимальные свойства, связанные с обозначениями холодных крыш; и
  • Рейтинговые программы независимой сертификации и маркировки кровельной продукции.

Строительные нормы и правила

  • ASHRAE 189.1-2009 Стандарт для проектирования высокоэффективных экологичных зданий - минимум 75% всей поверхности крыши должно быть покрыто продуктами, которые соответствуют одному или нескольким из следующих требований:
    1 - иметь минимальный начальный SRI 78 для малоскатной крыши (уклон менее или равный 2:12) и минимальный начальный SRI 29 для крутоскатной крыши (уклон более 2:12).
    2 - соответствует критериям требований программы USEPA ENERGY STAR® к кровельным изделиям - критериям приемлемости. Могут применяться определенные льготы и исключения.
  • California Title 24 Стандарты энергоэффективности зданий - Критерии эффективности холодных крыш основаны на тепловом излучении кровли и отражательной способности после трехлетнего выдерживания. Критерии индекса солнечной отражательной способности (SRI) включены в качестве альтернативы, но должны основываться на отражательной способности трехлетнего возраста. Холодная крыша нежилых зданий определяется как крыша с коэффициентом отражения солнечного излучения, выдержанного в течение трех лет, не менее 0,55 и излучением инфракрасного излучения не менее 0.75 (или минимум 64 SRI) в климатических зонах от 2 до 15 для пологих склонов (2:12 или меньше). Для нежилых помещений с крутым уклоном (более 2:12) холодная крыша определяется в климатических зонах от 2 до 16 как крыша с коэффициентом отражения солнечного излучения в возрасте 3 лет не менее 0,20 и излучением инфракрасного излучения не менее 0,75 (или минимальным SRI, равным 0,20). 16), где кровельный продукт имеет плотность менее 5 фунтов на квадратный фут. Холодная крыша жилых домов определяется как крыша с коэффициентом отражения солнечного излучения, выдержанного в течение трех лет, не менее 0.20 и инфракрасное излучение не менее 0,75 (или минимальное значение SRI 16) в климатических зонах с 10 по 15 для применений с крутым уклоном (более 2:12) и где кровельный материал имеет плотность менее 5 фунтов на квадратный фут. Жилые крыши с низким уклоном (2:12 или меньше) имеют предписывающее требование к холодной кровле только в климатических зонах 13 и 15, и это такое же требование, как и для нежилых помещений. Также допускается допуск на холодную крышу с очень высокой отражательной способностью, но более низкий эмиттанс.Хотя холодные крыши не являются обязательными, необходимо обеспечить эквивалентную экономию энергии холодной кровли с точки зрения других компромиссов с компонентами ограждающих конструкций здания, кондиционером или освещением, если холодная крыша требуется предписывающим образом. Раздел 24 также требует, чтобы свойства холодных крыш были проверены с помощью рейтингов CRRC (описанных ниже), или низкие значения по умолчанию для отражательной способности и излучения должны быть заменены при расчетах энергии.
  • Международный строительный кодекс (IBC), раздел 1301.1.1 - Здания должны проектироваться и строиться в соответствии с Международным кодексом энергосбережения.
  • Международный кодекс энергосбережения (IECC), раздел 501.1 - Коммерческие здания должны соответствовать требованиям ASHRAE 90.1 или требованиям главы 5 (в которой не рассматриваются требования к прохладной крыше). Холодные крыши не предназначены для жилых домов.
  • Международный кодекс экологического строительства (IgCC) - Кодекс моделей фокусируется на новых и существующих коммерческих зданиях, связанных с проектированием и производительностью экологичных зданий. Не менее 75 процентов поверхностей крыш зданий, расположенных в климатических зонах с 1 по 3, должны соответствовать минимальным значениям коэффициента отражения солнечной энергии и теплового излучения в возрасте в соответствии с CRRC-1 или минимальному показателю отражения солнечной энергии в возрасте (SRI). значение, как указано в Таблице 404.3.1 для уклона крыши менее 2:12 или для уклона крыши 2:12 или более соответственно.
  • Национальная ассоциация противопожарной защиты NFPA 5000® Кодекс строительства и безопасности зданий , раздел 51.2 - Все коммерческие здания, за исключением складских помещений и промышленных помещений, должны соответствовать требованиям ASHRAE 90.1. Холодные крыши не предназначены для жилых домов.

Энергетические стандарты

Рейтинговые программы

  • Программа рейтинга продуктов Cool Roof Rating Council (CRRC) - CRRC управляет программой рейтинга, в соответствии с которой производители могут маркировать различные продукты с поверхностью крыши со значениями радиационных свойств.Испытания должны проводиться в лабораториях, аккредитованных CRRC. Коэффициент отражения солнечного света измеряется с использованием ASTM E903, ASTM E1918 или ASTM C1549. Излучение измеряется с использованием ASTM C1371 или ASTM E408.
  • Агентство по охране окружающей среды (EPA) Требования программы Energy Star к кровельным изделиям
