Высота трубы дымохода над коньком крыши: Высота трубы дымохода над крышей: требования, параметры и рекомендации

alexxlab

Содержание

специфические особенности расчета, параметры и требования

При строительстве помещения, оборудованного камином, печкой или другими отопительными приборами с подачей твердого топлива, важно уделить достаточное внимание дымоотводящим путям. Высота дымохода относительно конька крыши должна соответствовать установленным нормам для обеспечения нормального отхода продуктов горения.

Что влияет на высоту трубы?

Высота трубы дымохода относительно конька крыши зависит не только от типа самой кровли, но и от ряда других важных параметров:

  • участка крыши, на котором располагается дымоход;
  • угла наклона кровельного ската;
  • климата региона, в котором находится строение, количество и интенсивность осадков;
  • строений и зеленых насаждения вокруг здания.

Эти данные учитываются при выполнении расчетов для определения высоты дымохода относительно конька крыши.

Оптимальная величина

Перед началом строительных работ важно определить точную величину будущих дымоотводящих путей. Строители опираются на следующие требования для возведения дымовой трубы.

  1. Если она располагается на расстоянии 1,5 м от конька, то высота над самой высокой точкой крыши должна составлять не менее 0,5 м. Подобные условия расположения обеспечивают хорошую тягу, а также ограничивает скопление снега на данном участке кровли.
  2. При удалении от высшей точки крыши на 3 м, высота дымохода относительно конька крыши может быть равна линии горизонта. Это значит, что она совпадает с высотой конька или чуть ее превышает.
  3. При расположении от конька на расстоянии более 3 м, высота должна быть на 10 градусов ниже горизонта.

Как расчитать расстояние от дымохода до конька крыши? Для этого важно схематически изобразить планировку крыши, отметить расположение дымоотводящих путей. Используя геометрический способ, необходимо уменьшенный масштаб, умножить на полученную высоту. Отклонения отмечают с помощью линейки и проводят черту.

Если дом расположен среди высоких зданий или деревьев, высота дымохода относительно конька крыши должна на 45 градусов быть больше, относительно самой высокой точки кровли. Проще говоря, дымоход должен возвышаться над коньком 0,75 м.

Дымоход и функциональность отопления

Согласно СНиП, высота дымохода относительно конька крыши должна быть рассчитана правильно для обеспечения нормального отхода дыма. В таком случае, создадутся завихрения воздуха, которые помогают вывести топочные газы из системы. От хорошей тяги напрямую зависит правильная работа отопительного прибора. Именно тяга помогает эффективно выводить вредные вещества из жилища. Она напрямую связана с:

  • высотой дымохода относительно конька крыши на даче;
  • разницей температур внутри и снаружи трубы;
  • корректностью внутреннего сечения. Так, например слишком широкий дымоход создает потоки воздуха, которые не только не выводят газы, но и способствуют появлению обратного процесса;
  • конструкцией дымохода, а именно, от количества поворотов трубы;
  • атмосферным давлением, повышенной влажностью, которые способствуют уменьшению тяги.

Определить функциональность дымохода можно без разжигания печи. Для этого достаточно зажечь спичку или клочок бумаги, и поднести к топке. При хорошей тяге пламя начнет затягивать внутрь, или оно может и вовсе потухнуть.

Возможные проблемы

Часто перед началом нового отопительного сезона владельцы частных домов сталкиваются с такой проблемой, когда весь дым начинает валить внутрь помещения. Это может быть обусловлено следующими факторами:

  • попаданием птицы внутренней части трубы;
  • большим скоплением сажи;
  • обвалом трубы.

Если хотите этого избежать, перед началом топки нужно проверить печь и дымоотводящие пути, прочистить трубу от сажи и нагара.

Каким должен быть дымоход?

Важно заботиться не только о расчетах высоты трубы дымохода над коньком крыши, а еще и над его объемом и формой. Оптимальным вариантом считаются круглые трубы, так как в них не образуются дополнительные воздушные завихрения, которые препятствуют отхождению дыма. К тому же, по сравнению с трубами квадратного сечения, они не имеют углов, в которых может скапливаться большое количество сажи и гари.

Высокие трубы должны фиксироваться дополнительными распорками для обеспечения устойчивости. Сверху обычно устанавливается крышка, которая обеспечивает отсутствие попадания внутрь системы инородных тел и осадков.

Важные моменты при расчете дымохода

Параметры и расчеты высоты дымохода над крышей должны быть максимально правильными для обеспечения комфортного использования отопительного прибора. Важно учитывать следующие моменты:

  • выбор материала для изготовления дымохода должен происходить с учетом выбранного топлива для печи, так как разные виды имеют разную температуру горения, а соответственно, и температуру дыма;
  • обеспечение хорошей вентиляции для отхода выделяемых газов. Чаще всего оборудование совмещается в одной дымоотводящей трубе;
  • особенности конструкции здания и удаленность от конька.

Отопительные приборы с подачей твердого топлива имеют большую пожароопасность, поэтому если ранее не было опыта в расчетах высоты дымохода, то стоит воспользоваться онлайн-калькулятором или доверить это дело профессионалам.

Зависимость высоты от сечения

Как рассчитать высоту дымохода над коньком крыши с учетом формы сечения трубы? Нормы регламентируются СНиПом — документом, в котором имеются допустимые характеристики отопительных приборов и дымоотводящих путей. Рекомендовано перед началом расчетов изучить данные положения.

Высвобождающиеся при горении газы и дым, имеют высокую температуру и движутся вверх. Для обеспечения хорошей тяги, газы должны иметь невысокую температуру, а расстояние от печи до выхода быть небольшим. Однако на деле это не всегда так. Оптимальным вариантом считается небольшое сечение трубы в сочетании с большой высотой. Таким образом, можно увеличить тягу. Если она будет слишком большой, то нагревательная способность печи снизится и, к тому же, потребуется намного больше топлива. Во избежание этого, важно учитывать все параметры здания, место его расположения, отопительного прибора и трубы.

Материалы для строительства дымохода

Первоначальные требования к материалам, которые используются для возведения дымоотводящих путей — это пожаробезопасность и недорогая стоимость. Существуют следующие допустимые материалы:

  1. Кирпич является прочным и безопасным, однако имеет высокую стоимость и склонность к накоплению сажи.
  2. Асбоцемент в отличие от кирпича — дешевый, легкий и простой в установке. Однако такие дымоходы категорически не подходят для печей, топка которых планируется веществами, имеющими высокую температуру горения.
  3. Нержавеющая сталь легко и быстро устанавливается, не подвержена коррозии, имеет небольшой вес и стоимость. Однако при выборе следует учитывать, что нержавейка не имеет теплоизоляционных свойств, быстро охлаждается, требует дополнительной изоляции в местах соприкосновения с быстровозгорающимися материалами.

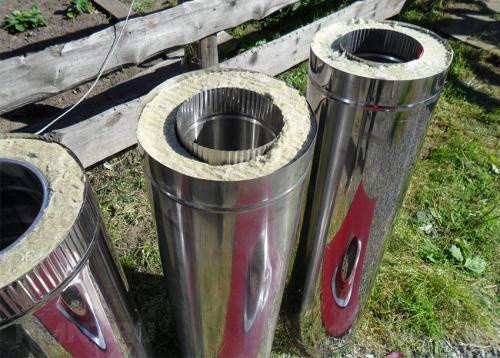

  4. Двухконтурные конструкции из стали имеют ряд следующих преимуществ: высокая скорость прохождения дыма по системе, не образовывается конденсат, легкость монтажа.
  5. Керамические дымоходы появились на рынке строительных материалов относительно недавно. Они обладают характеристиками: герметичностью конструкции, круглым сечением и идеальной гладкостью внутри, что обеспечивает беспрепятственное прохождение дыма, длительным сроком эксплуатации, устойчивостью к температурным изменениям и природным осадкам. К тому же, такие конструкции защищены утеплителями из негорючих строительных материалов, имеют защитные короба. Единственным препятствием к установке может являться высокая стоимость данной конструкции.

Дымоход оказывает значительное влияние на нормальную работу всей отопительной системы, поэтому следует с особой важностью отнестись к его разработке и монтажу, а также поддерживать работоспособность в процессе эксплуатации.

Какой должна быть высота дымохода относительно конька здания

Кому-то может показаться, что дымоход — это простая и незамысловатая конструкция. Мол, купили, установили и дело в шляпе. Однако когда начинают появляться серьезные проблемы, то люди начинают грешить на что угодно, только не на свой отказ от профессиональной консультации по этому вопросу. Другими словами, от правильной организации дымохода зависит вся система вашего отопления. В этой статье поговорим о таком параметре, как “высота дымохода” — какой должна быть высота, как ее определить и что необходимо учесть.

Итак, именно высота дымовой трубы обеспечивает выход дыма строго вверх на улицу, а не вниз, в дом. Говоря профессиональным языком, от правильной высоты дымохода зависит появление или отсутствие обратной тяги. И речь сейчас не просто о неприятном явлении, а об опасной ситуации для вас и ваших близких — обратная тяга запросто приведет к задымлению всего дома с соответствующими последствиями — отравление угарным газом, пожар…

Почему возникает обратная тяга

Еще со школы многие помнят, что движение дыма по трубе (та самая тяга) всегда происходит в сторону пониженного давления. В принципе, любой газ будет стремиться туда, где меньшее сопротивление, а вот ускорение этому газу будет придавать труба дымохода, которая играет роль аэродинамического коридора. И тут все понятно, но есть еще один термин, о котором вы также наверняка слышали — “опрокидывание тяги”. Термин описывает явление, когда уличный ветер вместо того, чтобы вытягивать дым из трубы наружу вверх, начинает наоборот, задувать его обратно в помещение…. Причиной подобной ситуации как раз всегда и является несоблюдение норм монтажа дымохода.

Рис 1. Влияние ветра на тягу в дымоходе

Как ветер влияет на движение дыма в трубе

Как показано на рисунке, ветер дует строго в горизонтальном направлении. Но наткнувшись на дымоход, он начинает изменять свое направление в сторону выходного отверстия трубы, то есть направляется вверх. Таким образом около трубы происходит разрежение воздуха и дым как бы высасывается из дымовой трубы. При ветре, который дует снизу вверх, тяга в дымоходе будет еще сильнее.

При этом, если посмотрите на следующие рисунки, то заметите, что нормальному воздействию ветра на дымоход может мешать сразу несколько факторов:

  1. Коньковый хребет скатной крыши;
  2. Рядом расположенные высокие деревья;
  3. Многоэтажные постройки:

Рис 2. Помехи ветру, влияющие на тягу в дымоходе

Как определить высоту дымохода, чтобы не было задувания

Высоту дымохода, как правило, определяют относительно конька крыши.

Конек крыши — наивысшая точка крыши здания, выполняющая защитную функцию, предотвращая попадание осадков в места стыков скатов крыши.

Необходимая высота дымохода часто прописывается в паспортах отопительных приборов, но есть также общие рекомендации и правила по этому поводу.

Правила гласят, что высоту дымовых труб, размещаемых на расстоянии равном или большем высоты сплошной конструкции, выступающей над кровлей, следует принимать:

  • не менее 500 мм — над коньком кровли или парапетом при расположении трубы на расстоянии до 1,5 м от конька или парапета;
  • не ниже конька кровли или парапета — при расположении дымовой трубы на расстоянии от 1,5 до 3 м от конька или парапета;
  • не ниже линии, проведенной от конька вниз под углом 10° к горизонту, — при расположении дымовой трубы от конька на расстоянии более 3 м;
  • в случае плоской кровли высота дымохода должна быть не менее 1,2 м над уровнем крыши.

Рис 3. Нормы высоты трубы относительно конька дома

Изучить правила высоты дымохода относительно конька дома можно из официального источника СНиП 2.

04.05-91 (пункт 3.73).

Другие причины опрокидывания тяги

Как вы уже поняли, основной фактор, влияющий на опрокидывание тяги — это направление ветра. Соответственно все, что будет мешать ветру, может быть причиной опрокидывания тяги.

Помимо конька крыши, а также рядом стоящих зданий и растущих высоких деревьев, на изменение направления ветра могут влиять еще особенности рельефа (какой-нибудь, холм).

Рис 4. Преграды у зданий, влияющие на тягу

Еще одна причина — например, домовладелец установил котел в пристройке дома, а конструкция крыши основного дома такова, что ветер меняет направление и, соответственно, снижает тягу. Кстати, именно поэтому при выборе дымохода нужно учесть свои планы по строительству новых зданий, того же гаража, летней кухни или другой пристройки.

Если же вы хотите быть уверенными, что расчет высоты вашей дымовой трубы сделан правильно, то лучше обратиться к специалистам. Можете позвонить нам: 8 (812) 605-85-05, мы проанализируем вашу ситуацию и выполним расчет высоты дымохода с учетом всех этих факторов, в том числе окружающей среды.

Где лучше разместить дымоход

Наша рекомендация — размещайте дымоход возле конька дома. В этом случае вам достаточно поднять дымоход над коньком на высоту 0,5 м. И, разумеется, лучше планировать место расположения печи еще на этапе проектирования дома. Иначе потом, по факту готовой кровли, конструкция дымохода может быть не самой удачной, придется выкручиваться или жаловаться на погоду, когда дым повалит обратно в дом.

Кстати, расположение дымохода рядом с коньком дома не только решит вопрос с тягой, но и подарит еще один бонус — рядом с коньком проще всего сделать гидроизоляцию. Другими словами, достаточно завести материал под конек крыши и скат осадков обеспечен. Какие материалы есть для гидроизоляции, читайте в другой нашей статье.

Бесплатные консультации

Будем рады, если наши советы помогут вам, но в любом случае обращайтесь за бесплатной консультацией. Мы не только посчитаем верную конструкцию, но и расскажем, как все смонтировать. А чтобы вы не допустили ошибку при установке, у нас есть отдельная услуга монтажа. Ознакомьтесь с нашим портфолио.

Народный камин — крупнейшая розничная сеть в России:

  • более 3000 печей в наличии на складе в Северо-Западном федеральном округе;
  • более 30 специализированных магазинов по продаже печей в СПб и Лен. области;
  • монтаж с гарантией по договору до 3-х лет;
  • 60 дней на возврат товара.
  • в наличии все сопутствующие материалы: дымоходы, термоизоляция, гидроизоляция, топливо и аксессуары

Звоните! 8 (812) 605-85-05

Будем рады помочь.

Высота дымохода над крышей — принципы размещения

Содержание статьи:

  • 1 Понятие тяги и принципы ее образования
  • 2 Обустройство дымохода
  • 3 Какой тип дымохода лучше выбирать?
  • 4 Как выбирать сечение
  • 5 Высота над крышей

Для любого отопительного прибора, вне зависимости от используемого вида топлива, должны обеспечиваться условия безопасности. Угрожать может в том числе неверно обустроенный дымоход. Из-за этого чрезвычайно важно верно рассчитывать все его характеристики. С первого взгляда, даже такой не существенный элемент, как высота дымохода над крышей, может сыграть значительную роль в обеспечении безопасности и правильной работе задействованной системе.

Понятие тяги и принципы ее образования

Продукты горения отводятся путем создаваемой в дымоходной трубы тяги. За счет непрерывного движения воздушных масс опасные пары и газы выводятся на улицу.

Усилие тяги имеет зависимость от уровня расположения дымохода и разницы температуры в канале и улице. Во время горения приборов отопления образовываются газовые массы с температурой до 250°С. Во время контакта с железными поверхностью соединительных элементов трубы они снижают свою температуру. В тягостабилизатор попадают массы с уже пониженной температурой. В итоге получается стабильная тяга.

Следует знать, что в результате прохождения газовых масс повышенной температуры в дымоходе может появляться конденсат. Допускать этого не рекомендуется. Иначе будет происходить разрушение его поверхностей. Наиболее распространенным это явление становится в зимние периоды при заметном понижении температуры. Итогом становится понижение тяги. Помочь решить эту проблему призвано создание подсоса воздуха извне. За счет этого уровень влажности в тягостабилизаторе будет снижаться.

Когда в воздухе наблюдается повышенная влажность, а также когда вовнутрь проникает жидкость от дождей или снега, тяга тоже будет снижаться. Защитить от проникновения осадков сможет смонтированный наверху защитный зонт.

Определяется сила тяги элементарно. Для этого в режиме открытого и полузакрытого поддувала следует поднести спичку к топке. Если пламя будет втягиваться внутрь, то, соответственно, у вас тяга на отличном уровне. Когда же огонь устремляется вовнутрь комнаты, то это говорит об обратной тяге. При такой эффекте использовать печи строго запрещается, т.к в этом случае в жилье станут проникать газы.

Эффект обратной тяги возникает, когда дымоход загрязняется или выходит из строя. Поэтому ему необходимый постоянный уход и обслуживание.

Обустройство дымохода

Еще на этапе проектирования чрезвычайно важно верно просчитать все габариты и подобрать подходящие материалы. Все это станет зависеть от используемого топлива при отоплении.

Кирпичные дымоходы подходят для работы приборов отопления на твердых вариантах топлива или газе. Высота дымохода относительно конька крыши, площадь поперечного сечения и диаметры должны быть верно рассчитаны. Эти параметры являются залогом эффективной и безопасной эксплуатации все системы отопления.

Когда габариты и размер подобраны с ошибками, то вероятно понижение КПД отопителей, отсутствие нормальной тяги. Это зачастую приводит к неприятным и иногда печальным событиям для постояльцев жилья.

Особенно важными эти характеристики становятся тогда, когда в один дымоходный трубопровод устанавливаются выводы от двух приборов отопления. Подобная ситуация является уже более сложной и рекомендуется обращаться к профессионалам, чтобы получить грамотный расчет. Не обладающий необходимыми навыками человек неспособен правильно провести подсчеты такой системы газоотведения.

Правила определяют возможность установки в одну дымоходную трубу не больше 2 выводов от отопительных приборов, но соблюдая условие, что внутреннее его сечение позволяет обеспечить нормальную совмещенную работу. В этом случае канал рассечки необходим по высоте примерно 0,7-,08 м.

При завышенных параметрах будет снижаться общая эффективность системы отопления. Когда же они занижены, то будет мало тяги, что может приводить к проникновению газов вовнутрь помещений.

Какой тип дымохода лучше выбирать?

Из практики известно, что наиболее подходящая форма для дымоходных труб является цилиндрическая. По этой причине зачастую в конструкции из кирпича монтируют трубу из металла или асбеста с указанной формой.

Выбор цилиндрической формы объясняется просто. Продукты сгорания стремятся наружу со спиральной траекторией и подобная конструкция обеспечивает оптимальные условия для выхода. Она позволяет обеспечить наилучшую тягу.

Такой дымоходный трубопровод является обязательным атрибутом современных котлов. Они работают по принципу быстрого прогрева до необходимой температуры и последующего перехода в режим ожидания. На этом основывается принцип экономии.

В трубах иной формы газовые потоки завихряются и понижается тяговая эффективность. Однако при использовании в каминах и печках, с отоплением дровами, они могут быть более выгодными, т.к. замедляют процесс выхода теплого воздуха и увеличивают производительность устройств.

Как выбирать сечение

При цилиндрической форме дымоходов сечение трубы определяется в пропорции 1:10 исходя из размеров топки. Для квадратных сечений пропорция будет 1 к 1,5.

Стоит обратить внимание, что площадь сечения обязана быть не меньше размеров отверстия для поддувала. Выполнение этого правила влияет на работоспособность всей конструкции. К примеру, размер трубы должен быть не менее 140х140 при уровне теплоотдачи отопительного прибора 300 Ккал/ч.

Высота над крышей

Когда рассчитывается высота дымохода относительно конька крыши, то обязаны учитываться многие параметры как внутреннего, так и наружного свойства. Это обязательное условия для создания требуемого уровня тяги, которая напрямую влияет на качественный уровень обогрева.

Та часть, которая выступает над уровнем кровлей, имеет название оголовок.

Рассмотрим основные принципы, от которых зависит высота трубы дымохода над крышей.

  • Если труба размещается на расстоянии до 1,5 м от самой возвышающейся точки крыши, то минимальная высота над коньком – 0,5 метра.
  • При выходе трубы сквозь кровлю от конька на удалении 1,5-3 метра, ее высота должна быть равной высоте конька (по горизонтали).
  • Если дымоход выходит до 4,5 м от конька, то оголовок должен быть ниже с уклоном 10°.
  • Необходимо учитывать, что верхний край всегда должен находится на возвышении не менее 0,5 метра над уровнем кровельного покрытия.
  • При обустройстве дымохода на плоских крышах возвышаться они должны на минимальную высоту в 2 метра.

Чтобы обеспечить правильное функционирование и безопасность следует обеспечить выполнение нижеприведенных требований:

  • Создание требуемой высоты над коньком в соответствии с действующими правилами;
  • Создание кирпичной кладки должно производиться максимально плотно;
  • Сечение выбирается в строгом соответствии с размерами топки;
  • Точное соблюдение вертикали возведения и наклона;
  • Применяться только безопасные и разрешенные для подобных конструкций материалы;
  • Обеспечен правильной тяги и регулярного контроля за ее состоянием;
  • Верхняя часть снабжена зонтиком для защиты от засорения;
  • Регулярно очищаться от сажи и засорений.

Однако даже с учетом всех рекомендаций лучшим способом создать правильный дымоход будет работа с профессионалами. Эту деятельность лучше поручать опытным специалистам. Ведь от того, насколько правильно все будет сделано станет зависеть работоспособность прибора отопления и безопасность жильцов.





Установка дымохода и близость к козырьку крыши вопрос
