   Конёк — высшая точка двухскатной крыши, горизонтальное ребро в месте соединения плоскостей скатов крыши. Во время строительных работ конёк устанавливается до монтажа обрешётки на стропила.

Длина конька двускатной кровли равна длине ската. Основной задачей конька является обеспечение опоры для верхней части стропильной системы. Конёк объединяет все пары стропил между собой, что создаёт необходимую жёсткость и равномерное распределение веса кровельного материала.

В месте устройства конька образуется воздушный зазор, который обеспечивает циркуляцию воздуха и отсутствие застоя воздуха, способствующего распространению гниения деревянных элементов стропильной системы.

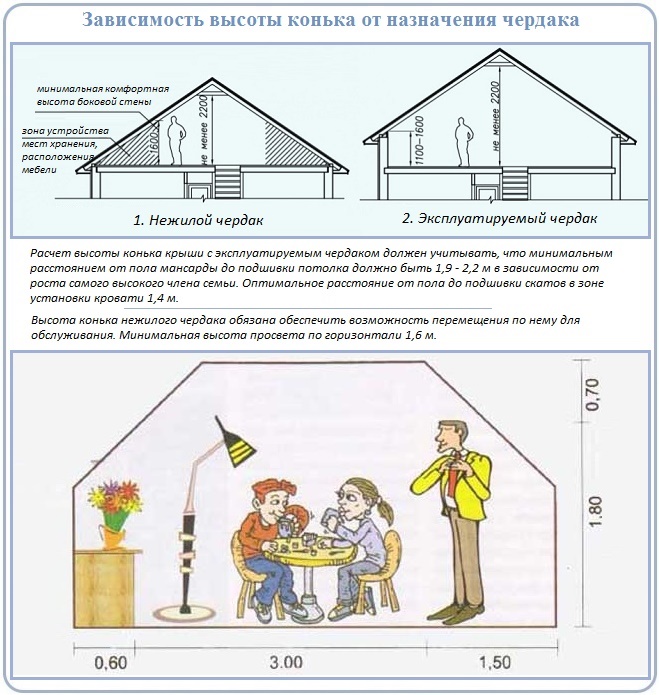

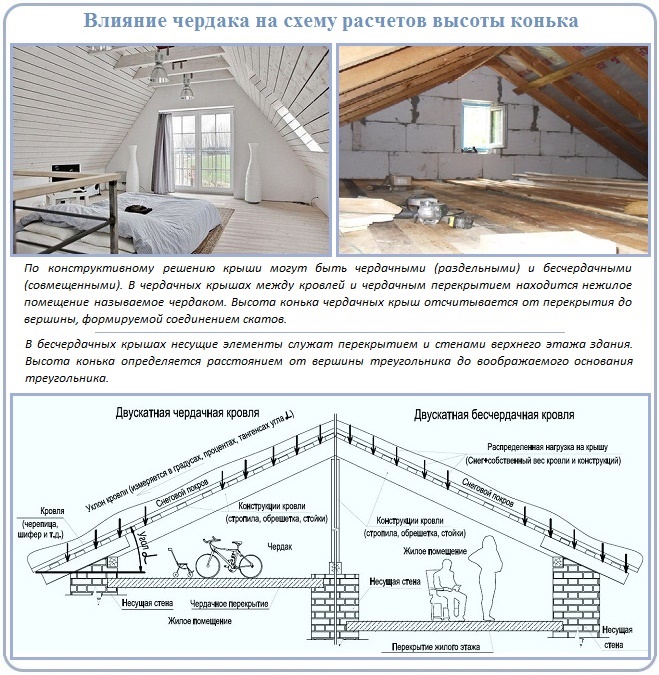

● При проектировании крыши и расчёте высоты конька учитывается тот факт, используется ли расположенное под сводом крыши пространство в качестве жилого — в этом случае высота конька зависит от высоты потолка данного помещения. Для оборудования жилой комнаты под крышей необходимо поднять крышу на высоту не меньше, чем на 2,5 м, но ввиду низких боковин в двухскатной крыше это плохо отразится на полезной площади помещения. Если подкровельное пространство не используется в качестве жилого помещения, то расчёт производится, исходя из рекомендованных углов скатов крыши.

● Вычисления можно сделать с помощью специальной программы калькулятора, куда вводятся исходные данные и определяются высота конька, площадь скатов и чердачного помещения.


Для самостоятельных расчётов высоты конька и площади двухскатной крыши и прочих параметров можно используются простые геометрические формулы.

Математический способ расчёта высоты конька основан на формуле вычисления длины катета треугольника. В вертикальном разрезе двухскатная крыша образует равнобедренный треугольник. Отрезок, идущий от середины основания до вершины треугольника и будет высотой конька. Для определения величины этого отрезка необходимо использовать формулу: а = b × tgr, где а — высота конька, b — расстояние между скатами по карнизу, r — угол, образованный основанием крыши и скатом. После выполнения расчётов высоты конька можно приступать к вычислению площади фронтона и к расчёту количества пиломатериалов для его зашивки.

Графический метод расчёта высоты конька основан на построении масштабированного чертежа с отражением длины/ширины дома и реальных уклонов скатов крыши.

Для этого на бумажном носителе необходимо начертить фронтальную проекцию коробки дома и, используя транспортир, отмеряется угол между основанием кровли и скатами. Расстояние от конькового соединения до карниза измеряется линейкой и переводится в настоящий масштаб. При использовании графического метода расчёт, как таковой, не потребуется, но также не исключено возникновение ошибок. Наиболее надёжным способом расчёта высоты конька и площади скатов считается считается использование специального онлайн-калькулятора.

На определение высоты крыши влияют несколько факторов, которые относятся к природным зонам, где ведётся строительство.

• Количество осадков в регионе. Чем больше в определённом регионе выпадает осадков, тем выше необходимо располагать конёк крыши. Осадки с поверхности более крутых скатов лучше самоудаляются. В средней полосе России рекомендуется делать уклон в 40-50º. Исходя из этого показателя, при ширине строения в 6 метров высота конька будет составлять не менее 2,5 метров. Снеговая нагрузка на кровлю.


• Применяемый кровельный материал в зависимости от своих характеристик влияет на рекомендованный уклон крыши. К примеру, если планируется использовать в качестве кровельного материала шифер, то угол расположения скатов должен быть увеличен, что значительно снизит снеговую нагрузку на кровлю и увеличит срок службы кровли. При использовании гладкого кровельного материала угол наклона подбирается ближе к нижним рекомендованным границам — это уменьшит площадь скатов, их общий вес и затраты на устройство кровли.

• Ветровая нагрузка. В регионах с наличием частого порывистого ветра в целях снижения парусности кровли и её сохранения угол наклона крыши уменьшают.



Для связи: [email protected]

Использование материалов сайта
при условии обязательной гиперссылки на данный ресурс.


Как рассчитать высоту двускатной крыши: формула

Опубликовано:

20. 11.2013

При строительстве дома одним из важных пунктов является расчет нужной высоты крыши и ее будущая площадь.

Кровельная схема двускатной крыши достаточно проста: две плоскости «скаты» образованные брусом, опираются на несущие стены и образуют равносторонний треугольник, плоскости «скаты» располагаются друг напротив друга.

Чем ниже высота конька, тем меньше угол ската. А как следствие, большие шапки снега, угрожающие кровле и вашему спокойствию. Если двускатная крыша имеет очень высокий конек и большую площадь покрытия, то она может не устоять под сильными порывами ветра. А это грозит дому не очень хорошими последствиями. Как же рассчитать высоту правильно? В данной статье вы найдете ответ на важный и интересующий многих вопрос.

Что собой представляет двускатная крыша?

Имеется множество видов кровель, но основными из них считаются три формы: односкатная, двускатная (щипцовая) и четырехскатная. Самая распространенная из этих трех – двускатная. Из самого названия понятно, что крыша имеет два ската, которые опираются на отдельно стоящие, налегающие друг на друга пары стропил. Пары связаны между собой обрешеткой. С торцов крыши выполнены фронтоны (завершение фасада дома, в данном случае треугольной формы). Следовательно, у двухскатной их два. На фронтонах обычно располагают слуховые окна. Они предназначены для освещения чердачного помещения и помогают визуально увеличить его площадь.

Вернуться к оглавлению

Как произвести расчет высоты крыши?

Конструкция стропильной системы двускатной крыши: все элементы крыши, соединенные между собой, представляют стропильную ферму, основой которого является один или несколько треугольников, в виде жесткой геометрической фигуры.

Чтобы правильно расчитать высоту двускатной крыши, необходимо определиться с углом наклона скатов. Нужно воспользоваться нормативными документами, регламентирующими данный вид работ. К таким документам относится Свод правил СП20. 13330.2011. Он основывается на СНиП 2.01.07-85* “Нагрузки и воздействия”. В документе доступна формула расчета снеговой нагрузки для двускатной кровли и формула ветрового воздействия. В зависимости от региона и его погодных особенностей, допустимый показатель угла наклона крыши разный. В центральных регионах России этот показатель колеблется от 30 до 45 градусов.

После определения наклона можно переходить непосредственно к расчету высоты конька. Сделать это правильно поможет великая наука геометрия. Если представить крышу в виде треугольника, нужная высота конька будет являться неизвестным катетом a, который поделит его площадь на два прямоугольных треугольника. Формула расчета катета выглядит так: a=b*tg α.

Второй катет b мы найдем, если разделим ширину дома пополам. Проектирование двускатной крыши обычно выполняется по длинной стороне строения. Зная градус уклона, мы, воспользовавшись таблицей, определим тангенс угла.

Схема расчета высоты двускатной крыши: для двухскатной крыши с углом наклона 45 градусов, высота конька равна половине ширины дома. Чтобы вычислить это показатель для других углов, необходимо половину ширины дома умножить на соответствующий коэффициент.

Зная все необходимые для расчета значения, мы без труда подставим их в формулу и получим нужную высоту конька.

Пример:

Дано: Дом 6х9 м, угол наклона кровли – 40 градусов.

Ширину дома, равную 6, делим на 2, следовательно, катет b=3. Тангенс 40 градусов равняется 0,84.

Решение задачи: катет a=3*0,84=2,52 м.

Ответ: оптимальная высота конька составила 2,52 метра.

При проектировании своего дома не поленитесь решить такую несложную геометрическую задачку. Она поможет в будущем избежать всяческих проблем с главным компонентом вашего дома – крышей.

Определение высоты хребта | Law Insider

  • означает расстояние по вертикали, измеренное от естественного уклона основания знака до самой высокой точки такого знака.

  • означает для паровых обезжиривателей с открытым верхом расстояние от верхней части паровой зоны до верха бака обезжиривателя, а для обезжиривателей холодной очистки — расстояние от растворителя до верха бака обезжиривателя.

  • означает расстояние по вертикали между уровнем земли и самой высокой точкой здания или сооружения;

  • означает зеленый огонь по правому борту и красный огонь по левому борту, каждый из которых освещает непрерывным светом дугу горизонта в 112,5° и установлен таким образом, чтобы светить от направления прямо по носу до 22,5° позади судна. луч на соответствующей стороне. На судах длиной менее 20 м бортовые огни могут быть объединены в один фонарь, расположенный в носовой и кормовой диаметральной плоскости судна.

  • означает один из следующих источников энергии: солнечная, ветровая, приливная, геотермальная, биомасса, гидроэлектростанции или биогаз.

  • означает члена организованной пожарной части, включая члена-добровольца или члена, оплачиваемого по вызову, который отвечает или имеет полномочия, включающие ответственность за тушение пожаров, руководство тушением пожаров. пожары, предотвращение и обнаружение пожаров, а также соблюдение общих законов о пожарах в этом штате. К пожарным не относится лицо, должностная инструкция, обязанности или ответственность которого не включают непосредственное участие в тушении пожара.

  • означает продукты, материалы, методы и процессы, сертифицированные «Зеленым органом», которые сохраняют природные ресурсы, снижают потребление энергии или воды, предотвращают выбросы токсичных или других загрязняющих веществ или иным образом минимизируют воздействие на окружающую среду.

  • означает совокупность сцементированного или частично сцементированного материала, состоящего из полезных ископаемых на поверхности земли или под ней. Горная порода включает коренную породу и частично выветренную породу, которая является твердой и не может быть выкопана ручными инструментами. Верхняя граница горных пород — «сапролит», «почва» или поверхность земли.

  • означает объект, основной целью которого является предоставление услуг престарелым, как это определено в Разделе 62A-3-101.

  • означает проточный водоем или часть или приток проточного водоема, включая ручьи, ручьи или водохранилища и небольшие озера на них.

  • или «Заказ на поставку» означает настоящий Контракт.

  • означает слой цветного материала, обычно непрозрачного, который наносится перед зернистыми красками, глазурью или другими непрозрачными отделочными материалами и обычно покрывается защитным слоем.

  • означает сточные воды из ванн, душевых, корыт для стирки и стиральных машин, но не включает воду из кухонь, посудомоечных машин и туалетов.

  • означает земли, не предназначенные для сельскохозяйственного, пастбищного или лесохозяйственного использования.

  • означает белый огонь, расположенный как можно ближе к корме, освещающий непрерывным светом дугу горизонта в 135° и установленный таким образом, чтобы светить под углом 67,5° от направления прямо по корме на каждый борт судна.

  • любой воды означает внешнюю границу береговой линии на всю ширину или, где применимо, внешнюю границу соответствующей зоны миграции русла.

  • означает наклон поверхности, выраженный в одной единице подъема или опускания для определенного количества горизонтальных единиц;

  • означает: а) воду; (б) ветер; (c) Solar

  • означает ситуацию, когда Клиент одновременно открывает слишком много позиций по CFD и закрывает их менее чем за пять минут или покупает по цене Bid и продает по цене Ask, чтобы получить цену Bid/ Спросите разницу.

  • означает любые помещения, включая их территорию—

  • «Интеллектуальная собственность» означает все права, титулы и интересы в программировании Каналов и все товарные знаки, торговые наименования, знаки обслуживания, логотипы, материалы, форматы, и концепции, относящиеся к Каналам или любым знакам правообладателей любых программ, демонстрируемых на Каналах, включая авторские права STAR и права на воспроизведение в эфире, на которые STAR и ее лицензиары имеют исключительные и исключительные права. Интеллектуальная собственность STAR также включает в себя все права, титулы и интересы в отношении событий и программ, рекламы, сообщений и т. п., включенных в Каналы, которые могут время от времени определяться STAR и ее лицензиарами по их собственному усмотрению.

  • означает Национальный научно-исследовательский институт риса, Каттак – 753006 (Одиша)

  • означает SOFR для:

  • означает кусочки древесины для растопки с высоким естественным содержанием сока или смолы, которые усиливают воспламенение растопки . «Жирная древесина» не включает какие-либо растопки с добавлением веществ для повышения воспламеняемости, такие как покрытые воском или пропитанные воском изделия из древесины.

  • означает естественное или искусственное водохранилище с площадью водной поверхности не более одного акра при высоком уровне воды.

  • означает схему, именуемую Министерством финансов Сингапура как Дополнительную пенсионную схему, или такую ​​другую схему, которая время от времени заменяет собой Дополнительную пенсионную схему

Что такое высота гребня? – nbccomedyplayground

В тренде

от Ayden Rudd

Что такое высота гребня?

Содержание страницы

  • 1 Что такое высота гребня?
  • 2 Как определить высоту пика крыши?
  • 3 Что понимается под высотой до карниза?
  • 4 Какова максимальная высота конька?
  • 5 Что такое конек и карниз?
  • 6 Чем отличается коньковая доска от конькового бруса?
  • 7 Насколько большими должны быть карнизы?
  • 8 Как рассчитать высоту крыши?
  • 9 Как рассчитывается тангенс подъема крыши?

Высота конька означает максимальное расстояние по вертикали между чистым уровнем пола и высотой готовой крыши непосредственно над ним.

Как определить высоту пика крыши?

Рассчитайте высоту вашей кровельной поверхности, используя ширину и шаг. Например, если ваша крыша имеет ширину 20 футов и уклон 1/2 (что означает, что она поднимается на 6 дюймов в высоту на каждый 1 фут ширины), высота поверхности вашей кровли от основания до пика составляет 10 футов.

Что понимается под высотой до карниза?

Высота карниза: мера от нижней части обработанной под давлением накладки отбойника до пересечения нижней стороны кровли с внешним краем колонн боковых стенок.

Что такое карниз крыши?

Область, где крыша немного выступает за стену здания, обычно называется карнизом. Карнизы образуются по мере того, как стропила крыши выходят за пределы здания, чтобы более равномерно распределять и поддерживать нагрузку на крышу.

Как рассчитать каркас крыши?

Например, если уклон равен 4 из 12, а прогон равен 12 футам, высота конькового бруса (M) будет равна 4 футам. Высота готовой коньковой балки (Z) над верхом стены будет равна (M) плюс высота Y. Формулы таковы: M = (R * X) / 12,

Какова максимальная высота гребня?

Максимальная высота гребня. Максимальная высота верха кровли над уровнем основания здания.

Что такое конек и карниз?

Карнизы — нижний край крыши (часто выступающий за край дома). Конек — горизонтальная линия на верхней кромке двух наклонных плоскостей крыши. Обшивка — материал настила (обычно листы фанеры), который прибивается к стропилам и к которому крепится черепица или другие внешние кровельные материалы.

Чем отличается коньковая доска от конькового бруса?

Коньковая балка — это конструктивный элемент, используемый для поддержки концов стропил на коньке и передачи его нагрузки на стойки или фронтонные торцевые стены. Коньковая доска — это ненесущий элемент, который служит опорой для противоположных стропил, на которые они опираются и соединяются.

Какая максимальная высота карниза?

Садовые номера должны быть одноэтажными с максимальной высотой карниза 2,5 метра и максимальной общей высотой 4 метра с двухскатной крышей или 3 метра в любом другом случае. Если Садовая комната находится в пределах 2 метров от границы собственности, все здание должно быть менее 2,5 метров в высоту.

Где измеряется высота карниза?

Высота карниза измеряется от нижней части опорной плиты до точки пересечения боковой стены и крыши или стойки карниза. Металлические постройки обычно требуют отделки или ЖЕЛОБОВ вдоль карниза. Края крыши, перпендикулярные коньку, обычно требуют ТРИМ для придания законченного вида.

Насколько большими должны быть карнизы?

Ширина. Как правило, ширина карниза должна составлять 45% высоты от нижнего подоконника до низа карниза.

Как рассчитать высоту крыши?

Чтобы определить высоту Y, измерьте расстояние от устья птицы до расчетного уклона (X в 12) до вершины стропила. Верх коньковой балки = M + Y. Уклон — уклон крыши представлен как X/12, где X — количество дюймов подъема на каждые 12 дюймов пробега.

Как рассчитывается тангенс подъема крыши?

Для прямоугольного треугольника (например, кровельного треугольника), в котором подъем крыши представляет собой вертикальную линию, противоположную углу или наклону крыши, тангенс угла крыши представляет собой отношение подъема крыши к длине наклонной поверхности крыши.
