Расчет высоты конька четырехскатной крыши

Расчет крыши и конька дома по высоте

Крыша любого дома считается одним из наиболее важных компонентов. Защищая здание, она создает комфорт внутри него, отлично дополняя собой архитектурную композицию. Перед каждым строителем стоит ответственная задача, как рассчитать высоту крыши правильно, с учетом всех моментов, влияющих на ее долговечность и внешний вид. Основными факторами, определяющими высоту конструкции кровли, являются:

• угол наклона скатов;
• количество скатов;
• форма кровли;
• применяемые материалы;
• сила ветра;
• среднегодовое количество осадков;
• высота здания;
• пожелания владельца дома.

Правильный расчет высоты кровли позволяет посчитать необходимое количество основных строительных материалов. Помимо этого следует сразу же учитывать необходимость утепления, установку снегозадержателей и других составляющих кровли. Одним из элементов, который потребует дополнительного расчета, является конек, от высоты которого зависит конфигурация стропильной системы.

Типы крыш и особенности их расчета

Крыши домов классифицируют следующим образом:

Порядок расчета для каждого типа может основательно отличаться, что следует учитывать для получения правильных результатов. Самым простым является расчет односкатной конструкции, но освоение методики подсчета параметров двухскатной крыши также не вызовет особых сложностей. Угол уклона двускатной кровли в условиях европейской части континента принимают в диапазоне 30-50°. При более остром угле на крыше будет скапливаться снег, а при более широком – значительно усилится ветровая нагрузка. Вычисление высоты конструкции проходит по формуле: ширина дома, деленная пополам, умножается на тангенс угла наклона скатов.

Все очень просто можно посчитать в течение минимального времени и при наличии калькулятора. Рассчитывать конек в этом случае нет необходимости, он уже включен в результат расчета по вышеописанной формуле.

Наиболее высокой механической прочностью обладает четырехскатная крыша. Данный тип кровли подразделяют на шатровый и вальмовый. В случае с домом, идеально симметричной, квадратной формы, говорят про установку шатровой крыши. Она отличается эстетичным внешним видом, и отлично выдерживает ветровые нагрузки. Для вальмовых крыш характерна сложность постройки и возможность получения комфортной и удобной мансарды. Одним из недостатков вальмовой кровли является сложность конструкции и использование дорогостоящих строительных материалов. Расчет вальмовой и шатровой конструкции ведут по тем же формулам, что и двухскатной, но, дополнительно следует рассчитать длину стропил и конька. В основном это связано с более сложной конструкцией и ответственным подбором материалов.

Мансардной крышей именуют двухскатную кровлю с изломом на двух скатах, который придает всей конструкции «ломаный» вид. При помощи этого довольно простого приема значительно увеличивается полезная площадь мансарды (чердака). Расчет в данном случае также схож с расчетом двухскатной кровли, но с учетом подбора необходимой величины углов ската и конька.

В данном случае наиболее оптимальным вариантом является применение правила «золотого сечения»: контур крыши необходимо вписать в окружность. Благодаря этому простому правилу, удается избежать главного недостатка мансардных конструкций – недостаточно эстетичного вида.

Правильный расчет кровли и конька по высоте гарантирует оптимальные затраты строительных и кровельных материалов, длительную и надежную эксплуатацию, эстетичный внешний вид дома. Для новичков в строительстве данные расчеты составляют большую проблему, поэтому лучше доверить это дело профессиональному проектировщику со стажем работы.

Как рассчитать высоту крыши и конька: расчет высоты крыши дома

Как рассчитать правильно высоту конька крыши дома. Научитесь рассчитывать высоту крыши дома, зная основные размеры крыши

Источник: vseokrovle.com

Как можно рассчитать высоту крыши дома?

Возведение крыши — один из ответственных строительных процессов, от качества выполнения которого напрямую зависят эксплуатационные характеристики самой кровли и всего здания. Строительство должно начинаться с расчета и проектирования кровельной конструкции на бумаге. Одним из важнейших данных для расчета является высота конька, в связи с которой находятся углы наклона скатов, тип кровли и количество строительных материалов. Разберемся, как самостоятельно рассчитать высоту крыши разных конструктивных типов.

Подготовка к расчетам

Создание плана крыши и вычисление ряда ее параметров имеет важное значение для последующего монтажа. Заблаговременный расчет помогает:

• Заранее вычислить количество необходимых строительных материалов и не прогадать при их покупке в большую или меньшую сторону.
• Еще на этапе проектирования продумать и распределить различные системы, такие как водосточная, снегоудерживающая и т. д., и определить их место в будущем проекте.

Перед тем как рассчитать высоту крыши, важно учесть некоторые факторы:

• размеры дома;
• планы на использование подкровельного пространства;
• планируемая форма крыши и количество ее скатов;
• угол наклона скатов;
• нагрузка на кровельную конструкцию: ветровая, снеговая и т. д.;
• вид кровельного покрытия.

В настоящей статье мы рассмотрим, как правильно рассчитать высоту для трех наиболее распространенных кровельных конструкций.

Вычисление высоты двускатной крыши

Двухскатный тип кровли прост в проектировании и возведении. Конструкция этого вида подразумевает наличие двух плоскостей, которые стоят на противоположных несущих стенах и, смыкаясь на коньке, образуют треугольник с равными сторонами.

Расчет высоты конька двускатной крыши находится в прямой зависимости от величины угла наклона скатов.

Выбор уклона скатов кровли не должен быть произвольным. Его величина зависит от ветровой и снеговой нагрузок, правила определения которых регламентированы СНиП. Рекомендованный уклон для регионов центральной России составляет 30-45°. Также на выбор уклона скатов кровли влияет выбранный кровельный материал.

Определившись с наклоном скатов, можно рассчитать высоту крыши дома. Ее значение вычисляется по известной геометрической формуле:

где a — искомая величина, b — величина половины ширины дома, tg α — тангенс выбранного угла, найти который можно в специализированной таблице.

При уклоне скатов в 45° возвышение коньковой балки будет соответствовать ширине дома.

Расчет четырехскатной конструкции

Кровля с четырьмя скатами является наиболее устойчивой к ветровой нагрузке. Существуют две разновидности четырехскатной крыши:

• Шатровая — все скаты сходятся в единой точке на вершине конструкции.
• Вальмовая имеет два треугольных и два трапециевидных ската, последние соединяются на вершине коньковым брусом.

Рассчитать высоту конька для обоих типов кровли возможно по формуле, использованной для двускатной конструкции. Однако для проведения более тщательного расчета и составления подробной схемы необходимо также вычислить длины стропил, а для вальмовой кровли — длину коньковой балки.

Проектирование мансардной крыши

Мансардная или ломаная кровля также имеет два ската, особенностью которых является характерный излом. Он позволяет увеличить пространство под крышей и делает ломаную конструкцию одной из наиболее приспособленных для создания мансарды.

Расчет высоты крыши ломаного типа начинается с вычисления углов наклона всех скатных поверхностей кровли. Эксперты в области строительства рекомендуют определять углы наклона мансардной конструкции практическим методом, используя правило золотого сечения. Для этого необходимо на бумаге вписать эскиз будущей кровли в круг. Такой метод позволит избежать таких конструктивных недочетов, при которых ломаная конструкция выглядит не эстетично.

Проектирование и расчеты — важные и основополагающие этапы в создании крыши. Их грамотное и правильное выполнение является залогом возведения надежной и эстетически привлекательной кровли, которая прослужит долгие годы.

Расчет высоты крыши дома, вычисляем высоту конька крыши

Даны рекомендации по подготовке к проектированию кровли, приведены примеры расчета высоты конька для наиболее распространенных кровельных конструкций.

Источник: stroicod.ru

Расчет четырехскатной крыши: детальная работа с цифрами

Во время строительства дома возникают вопросы, как, например, расчет материала на крышу, которые напрямую связаны с его архитектурной формой – количеством скатов, наличием мансарды и т. д. При составлении проекта конструкции все его параметры должны быть тщательно выверены, чтобы обеспечить ей надежность и безопасность.

Четырехскатная крыша характеризуется двумя треугольными скатами (вальмами) с торцевых сторон. Ее классифицируют в основном как вальмовую, либо как шатровую. Вальмовая состоит из двух треугольников и двух трапеций (боковые скаты – равнобедренные треугольники, а фронтальные – правильные трапеции). Если ее скаты не достигают карниза в нижней точке, то ее называют полувальмовой. Коробка здания в этом случае имеет форму прямоугольника. Если же она представлена в виде квадрата, выполняют шатровую крышу, четыре треугольных ската которой сходятся в единой вершине.

Как рассчитать четырехскатную крышу: размеры основания, уклона ↑

Зная линейные размеры основания и угол наклона ее скатов, можно выполнить расчет четырехскатной крыши. Как правило, его проводят по следующему принципу: скаты делят на несколько элементов, каждый из которых рассчитывается отдельно, после чего полученные результаты суммируют. Таким образом можно подсчитать общую площадь четырехскатной крыши.

Несущая конструкция четырехскатной крыши имеет сложный каркас. Входящие в нее центральные стропила создают лишнюю нагрузку. Помимо этого, стропила должны выдерживать нагрузку покрытия кровли, а также снеговую и ветровую. Поэтому требуется дополнительно рассчитать параметры четырехскатной конструкции, например, вес кровельных и отделочных материалов, климатические особенности региона.

Очевидно, что любая неточность в подсчетах может иметь серьезные последствия, поэтому их проводят с большой аккуратностью и с учетом всех возможных вариантов.

При этом должны быть учтены также следующие показатели:

• результаты расчета шага стропил ,
• сечения стропил,
• пролетов конструкции стропил,
• результаты анализа несущей способности фундамента и опор.
• тип стропил (висячие или наслонные).

Грамотный расчет четырехскатной крыши требует учета данных метеорологических служб местности проживания. Для точного определения необходимой высоты кровли и углов наклона всех четырех скатов, необходимы следующие данные: показатели

• силы и скорости ветра в районе строящегося дома;
• интенсивности осадков;
• используемого кровельного материала.

Проектирование и расчеты: делаем проект с помощью чертежа ↑

Прежде чем начать работы по обустройству крыши, ее необходимо спроектировать, рассчитать и выполнить чертеж будущей четырехскатной конструкции.

Уклон наклона скатов в зависимости от предназначения чердака, атмосферных нагрузок и типа материала для кровли колеблется в пределах 5º–60º.

В регионах с частыми сильными ветрами или с малым количеством осадков наклон скатов – небольшой, а в местностях со значительными снеговыми нагрузками и частыми дождями – существенно больше, 48–60º.

В свою очередь, на основе угла наклона выбирают материал для кровли:

• 5º–18º – рулонное покрытие,
• 14º–60º – кровельный металл, асбестоцементные листы;
• 30º–60º – черепичная.

Высота конька четырехскатной крыши при данном уклоне скатов рассчитывается по тригонометрическим формулам для прямоугольных треугольников.

Проект дома с четырехскатной крышей начинают с расчета стропил. Их сечение зависит от угла наклона скатов и суммарного значения ожидаемых общих нагрузок: веса конструкции стропил, кровельного пирога, снеговых и ветровых нагрузок. Минимальный запас прочности стропил должен составлять 1.4.

С помощью вычислений определяют также:

• шаг стропил и их несущая способность,
• какие использовать стропила – наслонные или висячие,
• необходимость дополнительных элементов: раскосов, способствующих уменьшению нагрузки на стропила, или затяжек, предохраняющих конструкцию от расшатывания,
• необходимость в наращивании длины стропил или сдваивании балки для их усиления и т. д.

При проектировании стропильную систему рассчитывают:

• на прочность – стропила не должны сломаться;
• на степень деформации при определенных параметрах, например, прогиб стропил для мансардных кровель не должен превышать 0, 4% их длины.

Особенности расчета нагрузки на стропильную систему ↑

Стропильная система находится под воздействием постоянных и временных нагрузок.

К первым причисляют массу кровли, обрешетки и контробрешетки, прогонов и самих стропил, а ко вторым – ветровые, снеговые и полезные – это нагрузка от потолков, водогрейных баков, вентиляционных камер и прочего, подвешенных к фермам.

При наклоне скатов более 60° не учитывается снеговая нагрузка, а при наклоне менее 30° – не учитывается ветровая. Параметры этих нагрузок могут быть скорректированы за счет имеющихся поправочных коэффициентов, в которых учтены местные климатические условия. Общую массу кровли вычисляют, исходя из площади сооружения и используемых материалов.

Расчет вальмовой крыши: онлайн калькулятор ↑

Подсчет материалов, необходимых для возведения крыши, осуществляют, взяв за основу правильный подсчет площади кровли.

Независимо от формы четырехскатной конструкции расчет этой площади сводится к вычислению площади простейших геометрических фигур – равнобедренного треугольника и трапеции. Например, в случае шатровой крыши все сводится к вычислению суммы площадей четырех одинаковых треугольников .

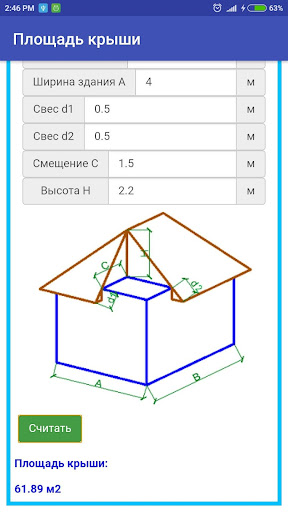

Для расчета крыш используют также специальные программы – онлайн калькуляторы. С их помощью определяют практически все необходимые для этого параметры:

• объем материалов для кровли, тепло- и гидроизоляции,
• количество обрешетки,
• стропильную систему,
• уклон ската и другое.

Рассчитывая количество материала, помимо площади скатов, учитывается также:

• величина нахлестов;
• отходы при раскрое;
• величину свесов карниза и фронтонов.

Расчет четырехскатной крыши: параметры нагрузки, уклона, материала

Чтобы сделать расчет четырехскатной крыши необходимо учитывать ряд важных параметров: нагрузка на стропила, уклон, количество материала, фронтонные, карнизные

Источник: stylekrov.ru

Расчет крыши дома: рассчитываем простые и сложные крыши

Одним из важнейших компонентов любого здания является его крыша.

Она не только защищает стену дома и его внутреннее пространство, но и выполняет важнейшую декоративную функцию.

Как бы ни были красивы стены дома, без красивой изящной кровли законченного внешнего вида не получится.

Именно от формы крыши зависит, насколько цельно и эстетично будет смотреться в целом ваше строение.

Поэтому прежде, чем приступить к монтажу крыши, очень важно сделать правильные вычисления, смоделировать параметры кровли и ее внешний вид.

И при этом следует учесть очень большое количество параметров.

На высоту крыши влияют несколько основных факторов:

• форма кровли;
• количество скатов;
• углы наклона скатов;
• материалы, которые планируется использовать для создания кровли;
• сила ветров в конкретном регионе;
• количество осадков;
• высота построенного здания;
• пожелания застройщика.

Типы кровель и особенности расчета

И для каждого типа предусмотрен свой порядок расчета.

Ведь конструкции крыш, при всей кажущейся одинаковости, существенно отличаются одна от другой.

Естественно, наиболее простым является расчет односкатной.

Хотя и расчет двускатной кровли сложным назвать нельзя.

При правильном расчете высоты крыши затраты кровельных и строительных материалов будут оптимальными, а конструкция – надежной.

Расчет высоты двускатной кровли

Высота крыши напрямую связано с углом наклона стропил.

Чем больше уклон наклона, тем выше будет крыша на вашем доме.

Также следует измерять длину и ширину здания и понять, какой будет угол наклона.

Угол может иметь значения от 11 до 30 градусов.

И зависит он, в первую очередь, от того, какой материал будет использован для устройства кровли на доме и климатических условий.

Чем больше в районе, где построен дом, выпадет снега в сезон, тем больше угол наклона.

Для этого существуют специальные таблицы.

Точно так же учитывают и ветровые нагрузки.

Теперь выполняем несложный геометрический расчет

Высота конька является катетом треугольника.

Второй катет – это ширина вашего дома, разделенной пополам.

Кстати, при таком расчете также можно вычислить длину гипотенузы.

Это будет длина стропильных ног вашей кровли.

Для определения высоты конька необходимо умножить длину катета на тангенс нашего угла наклона.

Для определения тангенсов и синусов существует готовая таблица:

Для примера давайте рассчитаем двускатную кровлю.

Ширина дома 6 метров.

У дома два ската.

Угол наклонов скатов одинаков и равняется 40 градусов.

Смотрим в таблицу и выясняем, что тангенс 40 градусов равняется 0,84.

6 / 2 х 0,84 = 2,5 метра.

Высота нашей крыши равняется 2.5 метра.

Главное — все измерять максимально точно!

До последнего сантиметра.

Рассчитываем высоту четырехскатной конструкции

Ведь кровли с четырьмя скатами существуют разные.

Проще всего рассчитывать кровли, имеющие скаты в форме правильной трапеции, треугольника, а на скатах нет никаких изломов.

Однако сейчас большинство четырехскатных крыш являются вальмовыми с большим количеством скатов, имеющих форму ромба, прямоугольника и других геометрических фигур.

Ну, с расчетом высоты четырехскатной кровли понятно – он не отличается от расчета высоты крыши двухскатной.

А вот с другими расчетами сложнее.

Начинать расчеты следует с составления плана крыши.

Если кровля в разных уровнях, то на чертеже отображают, где какая высота.

После того, как подробный чертеж составлен, крышу следует разложить на отдельные геометрические элементы.

При расчете кровли следует соблюдать определенные правила:

• чертеж разбивают на несколько геометрических фигур. Каждая фигура выносится на отдельный рисунок. Все размеры также переносятся;
• определяется длина одного ската. Для этого измеряют расстояние от конька до карниза;
• рассчитывают каждый скат. Для этого следует получить площадь фигуры и затем умножить ее значение на косинус угла наклона;
• если скат является неправильным прямоугольником, то его, в свою очередь, необходимо разбить на несколько правильных фигур, и по отдельности рассчитать площадь каждой из них, а потом сложить следует полученные данные.

Давайте для примера рассчитаем четырехскатную крышу.

Предположим, что кровля наша состоит из двух правильных трапеций и двух равнобедренных треугольников.

Угол наклона скатов будет равняться 30 градусов.

Смотрим в табличку, и выясняем, что косинус такого угла равняется 0,87.

У трапециевидных скатов размеры сторон 10 и 7 метров, а высота равна 3 метра.

У скатов треугольных размеры двух сторон каждая по 3,34 метра, и длина третьей стороны – 4,8 метра.

Находим площадь трапеции.

Для этого нужно сложить длины двух горизонтальных сторон, поделить на 2 и умножить на высоту.

Это выглядит так в нашем конкретном случае:

S = ((10 + 7) /2) х 3 = 25,5 кв. метров.

Теперь полученное число умножаем на косинус 30 градусов:

25.5 х 0.87 = 22,185 км. метров.

И полученное число округляем в большую сторону.

Получаем 22,5 кв. метров.

Теперь вычисляем площадь скатов треугольных:

S = ((7 х 4.8) / 2) х cos 30 градусов =

16,8 х 0,87 = 14,7 кв. метров.

Теперь все площади необходимо суммировать:

S общ = 22,5 х 2 + 14,7 х 2 = 74,4 кв. метров.

И округляем в большую сторону.

Итого 75 кв. метров.

Рассчитываем кровельный материал

После того, как площадь крыши нам стала известна, можно вычислить требуемое количество кровельного материала.

Мнение, что площадь кровли на чертеже и площадь кровельного материала равны, ошибочное.

Ведь все дело в так называемом «нахлесте».

Ведь кровельный материал стык в стык не укладывают.

Еще о монтаже металлочерепицы своими руками.

О том, как правильно крепить металлочерепицу саморезами, по ссылке. О размерах саморезов и сколько их требуется на один квадратный метр кровли.

Об использовании плоского шифера для грядок здесь. Как построить высокую грядку из шифера.

Делается нахлест, чтобы кровля не протекала.

Кроме того величина нахлеста у каждого материала своя.

Поэтому увеличивается расход материала.

Для простой крыши несложно самостоятельно посчитать количество требуемого материала.

Для примера рассчитаем количество шифера на нашу кровлю.

Для начала составляем пропорцию:

В этой пропорции:

S – площадь нашей крыши,

Х – это наш запас в размере 15 процентов.

После вычисления значения Х, прибавляем его к нашей полученной площади.

В результате мы получим площадь нашего кровельного материала.

Х = 15 х 75 / 100 = 11,25. Округляется до 11,5.

Площадь нашего кровельного материала

11,5 + 75 = 86, 25 кв. метра.

Следует знать, что при непосредственном выполнении кровельных работ отходы материала могут увеличиться.

В некоторых случаях еще на 20%.

То есть, снова составляется пропорция, в которой значение Х является расходом.

Прибавляем к площади полученный результат.

Зная площадь одного листа несложно получить нужное количество листов.

Рассчитываем паро и гидроизоляцию

Зная площадь ската крыши несложно посчитать требуемое количество паро- и гидроизоляции.

Собственно, площадь этих материалов равняется площади скатов, к которой обязательно следует добавить 15% на перехлест полотен материалов.

То есть, если площадь ската равняется 40 кв. метров, то площадь гидроизоляции равняется 40 + 15% = 60 кв. метров.

С пароизоляцией все точно так же.

Онлайн вычисления и программы расчета

Очень просто выполнять расчеты параметров кровли и количество кровельного материала, если крыша простой формы.

А как поступить, если форма кровли сложная?

Или очень сложная?

На самом деле все выполняется немного проще, чем кажется.

Потому что в век компьютеризации придуманы специальные онлайн – калькуляторы и программы для вычислений.

Онлайн – калькулятор от программы отличается тем, что его не требуется скачивать на свой компьютер.

Вам просто нужно зайти на сайт и там, в специальной оболочке, все вам сосчитают.

Более сложные подробные вычисления делают специализированные программы.

Такие программы необходимо скачать и установить на свой компьютер.

Недостаток у них один – большинство таких программ являются платными.

Поэтому освежайте в памяти школьный курс геометрии и приступайте к замерам и вычислениям.

Ну а уж если ничего не помогает, пользуйтесь программами.

Расчет крыши дома (калькулятор): двускатной, четырехскатной

Правильный расчет при создании крыши дома – это гарантия прочности, надежности и эффективной работы крыши. Поэтому не следует спешить, а выполнить все расчеты

Источник: proroofer.ru

Высота вальмовой крыши по отношению к дому, расчет скатов кровли онлайн

Стропильная система вальмовой крыши: калькулятор стропильной системы вальмовой крыши

Крыши вальмовой конструкции обретают все большую популярность среди владельцев частных домов. Это – неудивительно, так как подобная схема отличатся целым рядом неоспоримых достоинств эксплуатационного свойства, а кроме того – смотрится очень оригинально, придавая дому особую эстетичность.

Стропильная система вальмовой крыши

Некоторых домовладельцев, ведущих самостоятельное строительство, возможно, отпугивает то, что стропильная система вальмовой крыши выглядит слишком сложной. Да, она, безусловно, не столь проста, как односкатная или обычная двускатная щипцовая крыша. Тем не менее, и эта стропильная система вполне подчиняется законам геометрии, и произвести ее предварительный расчет – вполне возможно. Монтаж, конечно же, потребует определённого опыта в плотницкой работе, но с хорошими помощниками, а еще лучше – с квалифицированным консультантом, можно взяться и за это масштабное мероприятие.

В чем достоинства вальмовой крыши?

Согласитесь, что вальмовая крыша смотрится весьма привлекательно. Но эстетичность, которая она придает зданию – это отнюдь не главное достоинств подобной конструкции.

Эстетичность вальмовой крыши, безусловно, важна, но этим не ограничиваются ее достоинства

• Полное отсутствие вертикальных плоскостей делает такую крушу малоуязвимой в ветровой нагрузке. Если еще и величина уклона скатов незначительна – параметр ветрового давления на стропильную систему сводился к минимуму.
• «Сглаженность» форм на все четыре стороны делает такую крышу устойчивой вообще ко всем видам атмосферных осадков.
• С точки зрения энергосбережения, вальмовая крыша намного превосходит двухскатную конструкцию.
• Такую крышу значительно легче утеплить, разместив термоизоляционный «пирог» под скатами кровли. У двускатной крыши всегда имеются два проблемных фронтона, требующих особого подхода к утеплению и прекрасно «ловящие ветер».
• Удачное распределение нагрузок, обусловленное особенностью расположения основных, диагональных (угловых) и вальмовых стропил, обеспечивают высокую устойчивость всей системы к деформациям под действием внешнего приложения сил.
• Наконец, вальмовая крыша вполне может послужить и мансардой (при определённых углах уклона, безусловно). В любой их скатов может врезаться мансардное окно.

Недостаток у такой системы – это относительная сложность конструкции. Кроме того, на небольших по размеру зданиях и при малых углах уклона крыши чердачное помещение становится невместительным и малопригодным для полезного использования, особенно если система стропил потребует дополнительного усиления подкосами, стойками и т. п.

Очевидно, что недостатки – достаточно условны, и их вполне можно свести к минимуму. А вот количество достоинств – впечатляет, что и способствует постоянному росту популярности вальмовых крыш.

Основные конструктивные особенности вальмовой крыши

Итак, что собой представляет вальмовая крыша с конструктивной точки зрения.

Это – четырёхскатная конструкция. Два ската, проходящие вдоль длинно стороны здания, имеют форму трапеции, верхняя сторона которой является коньком, а боковые ребра расходятся от него к углам здания. С обеих фронтонных сторон скаты имеют форму равнобедренного треугольника, который своей вершиной упирается в крайнюю точку того же конька.

Так выглядит классическая четырёхскатная вальмовая крыша

Теперь, если виртуально аккуратно снять с крыши кровельное покрытие, убрать, чтобы не мешали рассмотрению, стены дома, то откроется примерно такая картина – собственно. Сама деревянная конструкция вальмовой стропильной системы.

Базовая схема вальмовой стропильной системы.

Теперь познакомимся с самыми основными конструктивными элементами вальмовой стропильной системы.

Основные элементы стропильной системы вальмовой крыши

1 – мауэрлат – мощный деревянный брус, закрепленный по периметру верхнего торца стен дома. Является базовой основой для установки стропильной конструкции.

2 – коньковый брус (прогон). Должен располагаться строго по продольной оси дома, на высоте от уровня перекрытия, зависящей от запланированной крутизны скатов крыши.

3 – центральные основные стропила. Располагаются с расчётом опоры на мауэрлат и на края конькового прогона. Всего таких стропил – 4 штуки, по два на каждый боковой скат.

4 – центральные вальмовые стопила. Расположены строго по оси конька, делят треугольный вальмовый скат ровно пополам. Общее количество – две штуки.

5 – угловые или диагональные стропила (иначе – накосные ноги). Опираются на угол мауэрлата и на оконечность конькового прогона. Самые длинные из всех стропильных ног. Общее количество – 4 штуки. Таким образом, на каждом конце конька сходится по пять стропил – два основных центральных, одно центральное вальмовое и два диагональных (накосных).

6 – промежуточные стропила. Устанавливаются по боковым скатам между центральными стропилами, имеют такой же размер, опираются так же — на мауэрлат и на коньковый прогон. Количество зависит от выбранного шага установки. При маленькой длине конька могут и вовсе отсутствовать.

Конек на этой вальмовой крыше настолько короткий, что необходимости в промежуточных стропилах просто нет

7 – укороченные стропила. Устанавливаются по боковым трапециевидным скатам между центральным стропилом и углом крыши. Опираются на мауэрлат и на накосные (диагональные) ноги. Количество зависит от шага установки. Длина деталей меняется – уменьшается по мере приближения к углу системы.

8 – укороченные стропила вальмового ската (нарожники). Расположение, количество и размеры в целом аналогичны с боковыми укороченными стропилами.

Это был показан простейший, базовый вариант стропильной вальмовой конструкции. На практике же, когда крыша возводится над жилым домом, приходится прибегать к усилению, то есть установке дополнительных элементов:

Элементы усиления конструкции вальмовой крыши

9 – стойки, подпирающие коньковый прогон. Они могут опираться на лежень, уложенный ровно по центру перекрытия параллельно коньку (например, если снизу имеется капитальная внутренняя стена). Другой вариант – упор стоек в балки перекрытия или в затяжки (ригели) соединяющие пары стропильных ног.

10 – затяжки (ригели), которые одновременно могут выполнять и роль балок перекрытия. Другой вариант – это действительно балки, врезанные в мауэрлат или вмурованные в стены дома. Затяжки могут располагаться и выше, ближе к коньковому прогону. Зачастую в этом случае она становится основой для подшивки потолка чердачного помещения. Затяжки или балки становятся основой не только для стоек, но и для некоторых других усиливающих элементов конструкции.

крепление для стропил

11 – если основные или промежуточные стропила получаются слишком длинными, более 4,5 м, то их необходимо усилить, установив диагональные подкосы, упирающиеся в расположенный снизу прогон или в балки перекрытия (затяжки). Подкосы обычно устанавливаются под углом 45 ÷ 60°, и использование таких промежуточных опор позволяет уменьшить сечение пиломатериалов, идущих на изготовление стропильных ног.

12 – самыми длинными всегда получаются диагональные стропила (накосные ноги). Как правило, они в первую очередь нуждаются в усилении, так как будут служить опорой для целого ряда укороченных стропил (нарожников). Один из вариантов – это установка шпренгеля, как показано на рисунке. Устанавливается угловая шпренгельная балка, которая врезается в мауэрлат, а от нее к накосной ноге идет вертикальная стойка. Другой вариант усиления диагональных стропил – те же подкосы, которые снизу будут опираться на центральный лежень.

13 – ветровая балка, которая наискось прибивается изнутри к стропильным ногам, как правило, с наветренной стороны здания. Практикуется ее использование и с обеих сторон, когда дом возводится в ветреном регионе, а направление ветра – неустойчиво.

14 – для формирование карнизных свесов можно увеличивать длину стропильных ног, так, чтобы они выходили за внешние стены на определенное расстояние. Это, правда, бывает не всегда возможно или оправдано – из-за ограничений по стандартной длине пиломатериалов или из соображений экономичности. Выход – применение удлиняющих стропила деталей, кобылок, которые и сформируют карнизный свес требуемой ширины от уровня стен дома.

Как рассчитываются элементы вальмовой стропильной системы

Итак, впереди самый ответственный этап – провести проектирование будущей вальмовой стропильной конструкции. В этом вопросе следует придерживаться определённой последовательности.

Выбор угла ската кровли и определение высоты конька

Начать следует с выбора оптимального угла ската кровли. В принципе, угол боковых и вальмовых скатов может и различаться, но все же «классический» вариант – это их одинаковый уклон: так и нагрузки распределяются равномерно, и внешне крыша будет смотреться более выигрышно.

Для вальмовых крыш обычно принимают угол уклона от 20 до 45 градусов. В регионах с повышенной снеговой нагрузкой есть смысл сделать скат круче, а там, где превалирует ветровое давление оптимальным будет придание уклона не более 30 градусов. Впрочем, это решение хозяев, так как могут играть роль и планы насчет использования чердачного помещения.

Важным параметром выбора угла ската является и планируемое кровельное покрытие – для различных его типов есть определенные нижние границы крутизны. Ниже расположена схема уклонов крыши (в градусах и в процентах). Схема выполнена с точным соблюдением масштаба, так что при желании можно по ней задать угол и в пропорциональном отношении (отношение высоты подъема к длине основания стропильного треугольника).

саморезы по деревуДиаграмма углов крутизны крыши и допустимые минимальные уклоны для различных типов кровельного покрытия

Стрелками показаны нижние предельные границы уклона для различных типов кровельного покрытия. Первые три пункта нас в данном случае не интересуют – они относятся к плоским крышам.

№	Величина уклона	Тип применяемого покрытия (минимальный уровень уклона)
4	≈ 9° 1:6,6 или 15 %	Рулонные битумные материалы – не менее двух слоев, наклеенных на мастику горячим способом. Допускается использование определенных типов профнастила или металлочерепицы (в соответсвии с параметрами, установленными производителем).
5	≈ 10° 1:6 или 17%	Асбестоцементный волновой шифер усиленного профиля. Еврошифер (однулин).
6	≈ 11÷12° 1:5 или 20 %	Мягкая битумная черепица
7	≈ 14° 1:4 или 25 %	Плоский асбестоцементный шифер усиленного профиля. Профнастил и металлочерепица.
8	≈ 16° 1:3,5 или 29 %	Металлическая кровля с фальцевым соединением.
9	≈ 18÷19° 1:3 или 33 %	Шифер асбестоцементный волновой обычного профиля
10	≈ 26÷27° 1:2 или 50 %	Натуральная керамическая или цементная штучная черепица, композитные полимербетонные, сланцевые плитки.
11	≈ 39° 1:1,25 или 80 %	Кровельное покрытие из дранки, щепы, натурального гонта. Камышовая кровля

Есть еще один нюанс. Вальмовая крыша, как мы видели, предполагает наличие трапециевидных и треугольных скатов. При использовании листового кровельного покрытия неизбежны будут немалые потери материала на раскрое – могут доходить до 30%. Оптимальным видится вариант с мягкой битумной черепицей или с использованием штучных кровельных материалов. Впрочем, опять же, все решает хозяин дома.

После того как угол уклона ската будет выбран, уже несложно определить высоту конька, к которому сойдутся центральные и промежуточные стропила.

Определение высоты конька вальмовой крыши

У нас известна ширина дома D. Конек располагается строго по продольной оси, то есть на расстоянии d = D/2. С углом α также определились. Высота конька, таким образом, определяется следующим соотношением:

h = d × tg α

Чтобы не заставлять читателя тратить время на поиски таблицы тангенсов — ниже размещен калькулятор для проведения расчета высоты конька.

Длина конькового прогона

Определяем длину и расположение конькового бруса (прогона)

Раз предполагается, что угол уклона на боковых и вальмовых скатах будет одинаковым, то и длина центральных стропил также должна совпадать. А это, в свою очередь, означает, что края конькового прогона должны располагаться от торцевых стен дома на таком же расстоянии, как сам прогон от параллельных ему стен.

«Классическое» расположение конькового прогона

1 – мауэрлат

2 – коньковый прогон.

3 – центральные боковые стропила

4 – центральное вальмовое стропило, равно по длине центральным боковым.

Значит, длина конькового бруса получается равной длине дома за вычетом 2d, а если упростить, то длина дома минус его ширина D. Располагаться он должен строго по центру, по обеим, продольной и поперечной, осям.

Для изготовления конькового прогона обычно используется такой же материал, что и для центральных стропильных ног. Вертикальные стойки для его установки вырезаются с учетом ширины бруса, чтобы в собранном виде верхний край конька расположился на рассчитанной высоте h.

Коньковый прогон на стойках, усиленных диагональными подкосами.

Желательно коньковую раму, опирающуюся на лежень, усилить диагональными подкосами, так, как показано на рисунке.

Длина центральных стропильных ног

Коль известна высота установки конькового прогона и его расстояние от мауэрлата (в горизонтальной проекции), вполне можно сразу рассчитать длину центральных стропил.

Определяем необходимую длину центральных стропил

Здесь – все предельно просто. По двум известным катетам – высоте h и основанию d несложно, применив теорему Пифагора, найти гипотенузу, которая и станет длиной стропильной ноги L от конька до мауэрлата. Воспользуйтесь для этого встроенным калькулятором:

Калькулятор расчета длины гипотенузы (стропильной ноги) по известным катетам

Понятно, что промежуточные стропила, опирающиеся также на коньковый прогон, будут иметь точно такие же размеры.

Подрезка стропильных ног для соединения в коньковой части

Для соединения стропил на коньковом прогоне они могут подрезаться под углом β, который равен:

Β = 90° — α

Стропильные ноги примыкают с обеих сторон к коньковому прогону

Способ соединения, впрочем, может быть разным, например, внахлест стропильных ног с размещением конькового прогона снизу – это учитывается при расчете размеров и самих стропил, и высоты стоек под коньковый прогон. Исходят из того, что высшую точку конька в таком случае формирует верхнее пересечение стропильных досок.

Крепление стропильных ног над коньковым прогоном.

Нижним своим краем стропильные ноги опираются на мауэрлат. Здесь тоже возможны варианты, но рассматривать в данной публикации их не будем, потому что это хорошо изложено в других статьях.

Мауэрлат – надежная основа для стропильной системы

Если на односкатной или щипцовой крыше мауэрлат может крепиться только со стороны скатов кровли, то при вальмовой системе он обязательно представляет собой замкнутую раму. Как устанавливается мауэрлат – в отдельной публикации нашего портала. А еще одна статья посвящена основным правилам крепления стропил на мауэрлате.

Сразу можно определиться насколько необходимо удлинить стропила, если именно они будут формировать карнизный свес. В том случае, когда карниз создается за счет кобылок, полученное значение станет «полезной» из длиной, то есть пригодится в любом случае.

Расчет длины удлинения стропил (рабочей длины кобылок) для формирования карнизного свеса

Если известна планируемая ширина карнизного свеса k и угол уклона кровли α, то параметр ΔL несложно определить по формуле:

ΔL = k / cos α

Калькулятор расчета удлинения стропил на карнизный свес

Теперь, чтобы узнать общую длину стропильной ноги, останется лишь просуммировать полученные значения L и ΔL.

Это удлинение будет одинаковым для всех стропил и нарожников, за исключением диагональных стропил (накосных ног). Для них в калькуляторе предусмотрен специальный расчет.

Длина диагональных стропил

Эти стропильные ноги – самый длинные, и будут испытывать максимальные нагрузки.

Диагональные стропила или накосные ноги – самые длинные из всех

Определить их длину – сложности не представляет. Можно вновь воспользоваться теоремой Пифагора, то есть прибегнуть к помощи размещенного выше калькулятора. Диагональное стропило является гипотенузой с основанием, равным половине ширины здания d, и с высотой, равной длине центрального вальмового стропила L.

Прямоугольный треугольник с гипотенузой – диагональным стропилом

Lд = √ (L² + d²)

Несколько отличается, как мы видели из представленного выше калькулятора, и величина удлинения стропила для формирования карнизного свеса.

Шаг установки стропил и их сечение

Линейные размеры центральных, промежуточных и диагональных стропильных ног известны. Теперь следует определиться с сечением доски (бруса) для их изготовления и шагом установки. Это величины – взаимосвязанные, и зависят от предполагаемых нагрузок на конструкцию крыши.

Пришла пора определиться с сечением материала для стропильных ног и с шагом установки промежуточных стропил

Суммарная нагрузка, выражаемая в килограммах на квадратный метр, складывается из нескольких величин. Это, прежде всего, вес самой конструкции крыши, с учетом кровельного материала, обрешётки, утеплителя и т.п. К этому добавляются временные нагрузки – давление выпавшего снега и ветровое воздействие. Кроме того, вероятны и нагрузки стихийного характера, трудно поддающиеся прогнозированию – ураганные ветры, сейсмические толчки и другие форсмажорные явления. На этот счет в конструкцию крыши вносится определённый резерв прочности.

Выпадающая на крышу нагрузка распределяется по стропильным ногам. Чем чаще они смонтированы, то есть чем меньше шаг их установки, тем меньше выпадает на каждый погонный метр стропильной ноги, и тем меньше в сечении может быть пиломатериал. Второй параметр, влияющий на сечение материала – это пролет стропильной ноги, то есть расстояние между двумя точками опоры.

Ниже расположена таблица, которая поможет определиться с требуемым сечением бруса для стропильных ног. Как ею пользоваться?

шуруповерт

Исходной величиной является значение распределенной нагрузки на стропильную ногу (при промежуточном значении берется очередное в большую сторону). В этом столбце находят ячейку с длиной пролета стропила. Эта ячейка предопределяет строку, в которой, в правой части таблицы, указаны необходимые сечения бруса для изготовления стропильных ног. Обратите внимание, что при желании можно использовать и кругляк – в таблице указаны значения необходимого диаметра.

Расчетная величина распределенной нагрузки на 1 погонный метр стропильной ноги, кг/м					Сечение пиломатериала для изготовления стропильных ног
75	100	125	150	175	из доски (бруса)							из кругляка
					толщина доски (бруса), мм							диаметр, мм
					40	50	60	70	80	90	100
Планируемая длина стропил между точками опоры, м					высота доски (бруса), мм
4.5	4	3.5	3	2.5	180	170	160	150	140	130	120	120
5	4.5	4	3.5	3	200	190	180	170	160	150	140	140
5. 5	5	4.5	4	3.5	—	210	200	190	180	170	160	160
6	5.5	5	4.5	4	—	—	220	210	200	190	180	180
6.5	6	5.5	5	4.5	—	—	—	230	220	210	200	200
—	6.5	6	5.5	5	—	—	—	—	240	230	220	220

Например, при распределенной нагрузке на стропильную ногу в 150 кг/м и длине пролета 5 метров потребуется брус одного из сечений: 70×230; 80×220; 90×210 или 100×20, или же бревно диаметром 200 мм.

Теперь – как рассчитать распределенную нагрузку на стропила. Для этого есть особый алгоритм, учитывающий основные факторы воздействия на стропильную систему. Не станем в данной публикации приводить весь каскад формул и коэффициентов, а предложим воспользоваться калькулятором, в котором эти физико-математические соотношения уже заложены.

Калькулятор расчета распределенной нагрузки на стропильные ноги

Для расчёта понадобится несколько исходных величин:

• Угол ската кровли – он нам уже известен.
• Планируемый тип кровельного покрытия – от этого зависит постоянная весовая нагрузка на стропильную систему.
• Значение снеговой нагрузки для данного региона – оно заложено в калькулятор в соответствии с зоной, которую можно определить по представленной карте-схеме:

Распределение территории РФ по степени снеговой нагрузки

• Уровень ветрового воздействия. Также определяется зоной по карте-схеме, представленной ниже:

Распределение территории РФ на зоны по уровню ветрового давления

• Высота здания в коньке.
• Степень открытости участка ведения строительства. В калькуляторе указаны основные признаки для определения зоны, но следует иметь в виду, что наличие указанных природный или искусственных преград для ветра может учитываться только в том случае, если они находятся не далее, чем на расстоянии 30 × Н, где Н – это высота здания в коньке.

Наконец, шаг установки стропил. Эту величину можно изменять, подбирая оптимальное значение распределенной нагрузки. При этом принято учитывать, что если крыша будет утепляться, шаг установки стропил рекомендуется согласовать с размерами блоков (матов) термоизоляционного материала – так будет проще проводить монтаж и меньше останется отходов.

После того как значение распределенной нагрузки будет получено – можно заходить в размещенную выше таблицу для выбора сечения материала для центральных, промежуточных и диагональных стропильных ног.

Шаг установки и длина укороченных стропил (нарожников)

После установки центральных, диагональных и промежуточных стропил остаются «незаполненными» треугольники, примыкающие к накосным ногам. Они в нашем случае абсолютно равны по размерам. Здесь подразумевается установка укороченных стропил или нарожников.

Расположение укороченных стропил основного ската и нарожников — вальмового

Укороченные стропила (нарожники) устанавливаются строго параллельно центральным, но крепятся верхним концом уже не на коньковый прогон, а на подкосную ногу. Соответственно, по мере приближения к углу стропильной системы их длина уменьшается.

Шаг установки их может соответствовать шагу промежуточных стропил, но это не является обязательным. Гораздо удобнее разделить длину незаполненного участка мауэрлата на несколько равных участков – так проще будет определиться с длиной заготовок.

Рассмотрим на примере:

Боковая проекция углового участка стропильной вальмовой системы

1 – мауэрлат;

2 – коньковый прогон;

3 – центральное и промежуточное стропила;

4 – диагональное стропило;

5 –укороченные стропила.

В данном случае оставшийся участок был разделен на три одинаковых отрезка, то есть предусматривается установка двух укороченных стропил. Длину каждого из них несложно определить, руководствуясь правилом подобия треугольников.

Длина центрального стропила L— известна. Основание второго треугольника ровно на треть меньше базовой длины d, таким образом, и длина первого укороченного стропила L1 будет также на треть короче.

L1 = ⅔ × L

Аналогично — и со вторым стропилом:

L2 = ⅓ × L

Если планируется установка трех стропил, то участок делится на четыре отрезка, четырех – на пять, и т.п.

Обратите внимание: несмотря на то, что треугольники по обе стороны диагонального стропила абсолютно одинаковые, количество укороченных стропил (нарожников) на боковом и вальмовом скате может различаться. Например, как показано на рисунке ниже, с боковых скатов устанавливается по две ноги, а с вальмовых – по три нарожника.

Схема крепления укороченных стропильных ног и нарожников на диагональном стропиле

Это удобно еще и с той точки зрения, что укороченные ноги не пересекаются в одной точке на диагональном стропиле. В противном случае были бы сложности в креплении, да и сама накосная нога не будет ослабляться из-за слишком большого количества крепежных элементов на ограниченном участке.

Обратите внимание еще на один нюанс. Рекомендуется к брусу накосного стропила с обеих сторон закрепить черепные бруски (сечением 50×50 мм). Это дает сразу две выгоды.

• Во-первых, сам профиль накостного стропила приобретает тавровую форму, что способствует увеличению жёсткости конструкции, ее сопротивляемости на изгиб. Для диагональных ног – это особо важно.
• Во-вторых, предельно упрощается прочное крепление укороченных стропил на накосной ноге. Дело в том, что здесь необходима подрезка стропил и по высоте, в соответствии с углом уклона крыши, и по ширине (под углом 45°) – для плотного прилегания к накосной ноге. Сделать это идеально точно без соответствующего опыта – непросто. А при наличии черепного бруска небольшие ошибки нивелируются, так как закрепляемые ноги получают еще и дополнительный упор снизу.

В связи с тем, что длина укороченных стропил последовательно уменьшается, сечение бруса для них может быть, в целях экономии, несколько уменьшено – это несложно рассчитать по тому же алгоритму, что приведен выше. Однако, довольно часто все стропильные ноги, без исключения, выполняют из одного типа материала.

При расчете длины укороченных стропил следует иметь в виду, что если они задействуются для создания карнизного свеса, то величина удлинения (расчет которой приводился выше) у них остаётся точно такой же, как и у центральных и промежуточных стропильных ног.

Материал и размеры дополнительных элементов системы

Выше были рассмотрены основные, определяющие элементы стропильной системы вальмовой крыши. Как уже говорилось, она может дополняться другими деталями, в зависимости от необходимости повышения ее прочности и стабильности, например, если расчетная длина стропил превышает допустимые величины, и приходится прибегать к сращиванию бруса или досок.

Основные усиливающие элементы были упомянуты и показаны на иллюстрациях в начале публикации. Размеры определятся по конкретному месту – здесь никаких точных зависимостей нет – исходят из соображений максимальной прочности конструкции, но безусловно, в рамках разумного, так как перенасыщение ее усилением приводит к избыточному весу всей системы и прямо противоположному эффекту.

Осталось определиться с материалом для их изготовления. Ниже приведена таблица, в которой указаны рекомендуемые пиломатериалы для различных дополнительных деталей системы.

Основные элементы стропильной системы	Сечение пиломатериала, мм
Мауэрлат	Брус 100×100, 100×150, 150×150, а иногда и более.
Стропильные ноги	Доска или брус с сечением по результатам указанных выше расчетов нагрузки
Прогоны, лежаки, коньковый брус	Брус 100×100, 100×150, 100×200.
Затяжки (ригели)	Доска 50×100, 50×150.
Стойки, детали шпренгельной опоры	Брус 100×100, 150×150.
Подкосы, кобылки	Доска 50×100.
Ветровые, торцевые и подшивные доски, ветровая балка	Доска 20×100, 25×150.
Обрешетка	Доска 25 ×100, 25×150 мм. Для сплошной обрешетки — фанера или ОСП от 12 до 15 мм

Шаг обрешетки выбирается в зависимости от типа выбранного кровельного материала и угла наклона скатов. Для мягкой битумной черепицы в любом случае должна быть выполнена сплошная обрешетка из влагостойкой фанеры или ОСП.

Какова будет общая площадь кровельного покрытия?

Осталось разобраться еще с одним вопросом – сколько составит общая площадь крыши. От этого зависит, какое количество кровельного материала, фанеры (ОСП) для сплошной обрешётки, утеплителя, рулонных пленочных и других материалов придется приобретать для завершения строительства крыши.

Схема для расчета площади вальмовой крыши

Еще раз вспомним, что вальмовая крыша – это два трапециевидных ската, и два треугольных. Причем и у трапеции, и у треугольника – одинаковая высота, равная:

ΣL = L + ΔL,

то есть расчетная длина стропила плюс удлинение для создания карнизного свеса.

Ширина здания – D. Прибавим к нему с каждой стороны ширину карнизного свеса k, и получим основание вальмового треугольника.

Площадь треугольной вальмы:

sв = ½ × ΣL × (D + 2 k)

Так как вальмовых скатов – два, их суммарная площадь:

Sв = ΣL × (D + 2 k)

У трапециевидного ската высота такая же. Нижнее основание равно длине дома В плюс две ширины карнизного свеса k. Верхнее основание, то есть длина конькового пролета, как мы помним, равно В – (2 × d) = B — D

Вычисляем площадь одной трапеции:

sт = ½ × ΣL × ((В + 2 k) + (В – D))

Для двух скатов получается:

Sт = ΣL × (2 В + 2 k– D)

Осталось только просуммировать и упростить выражение:

ΣS = Sв + Sт = ΣL × (D + 2 k) + ΣL × (2 В + 2 k– D) = ΣL × (2 В + 4 k)

Это – точное значение площади вальмовой крыши с классическими пропорциями заложения конькового прогона.

Для удобства вычислений предлагаем воспользоваться калькулятором – он это выполнит быстро и точно:

Калькулятор расчета площади вальмовой крыши

Итак, надеемся, что читатель получил достаточно полное представление о стропильной системе вальмовой крыши. Можно самостоятельно провести основные расчеты, чтобы оценить сложность задуманной конструкции и ее материалоемкость. Браться ли за самостоятельное возведение – вопрос спорный, так как без наработанных плотницких навыков в данном случае не обойтись. Надо или быть совершенно уверенным в своих возможностях, или заручится помощью опытных помощников.

В завершение публикации – весьма познавательное видео, которое должно дополнить информацию о конструкции вальмовой стропильной системы:

Высота крыши по соотношению к ширине дома и как рассчитать высоту конька для различных типов кровли

Ни один дом невозможно представить без крыши. Такая конструкция необходима, ведь благодаря ей обеспечивается защита всего здания от воздействия окружающей среды, а также правильное устройство крыши дает возможность соорудить чердак или мансарду.

Крыша подвергается воздействию различного рада атмосферных явлений. Если неверно подобрать угол наклона ската, а, соответственно и высоту, то есть риск, что порывистый ветер или обильное выпадение осадков смогут нарушить целостность конструкции. В лучшем случае придется проводить небольшой ремонт, в худшем – сооружать конструкцию заново.

В этой статье вы узнаете как рассчитать высоту крыши для дома и не сделать ошибку в расчетах.

Зачем определять высоту

При проектировании строительства какого-либо объекта нельзя пренебрегать ни одним параметром, в том числе и значением высоты крыши. Следующий ряд аргументов подтвердит значимость правильного определения такого параметра:

1. Длительность срока эксплуатации и надежность. Самая важная характеристика, которая интересует каждого владельца дома. Оптимально подобранная высота крова позволит конструкции быть устойчивой к имеющимся нагрузкам, оказываемым материалами кровельного покрытия и иных сооружений, сезонной нагрузке, такой как масса снега.
2. Эстетика внешнего вида. Немаловажно при строительстве дома позаботиться о его внешнем виде. Неправильные параметры, применяемые в проектировке, не смогут позволить дому выглядеть завершено и эстетично.
3. Удобство. За счет высоты крыши можно соорудить в доме чердачное помещение и приспособить его для жизни или склада, что обеспечивает определенные удобства и увеличивает жилое пространство дома.

Верхняя точка крыши называется коньком. Иначе говоря, это место соединения наклонных плоскостей крыши, расположенное в горизонтальной плоскости.

Если высота уровня кровли высчитана неправильно и имеет значение ниже необходимого или выше, то это сулит не только дисбалансом в архитектуре, но и проблемами в течение срока пользования. Параметр высоты должен соответствовать технологическим процессам.

Атмосферные нагрузки

От чего зависит

Очень важным параметром, от которого придется отталкиваться в расчетах и от которого зависит надежность конструкции, является угол наклона.

Существует ряд факторов, от которых зависит этот параметр, как и значение высоты конструкции.

Атмосферные явления

К такому фактору необходимо подстраиваться, ведь противостоять таким явлениям бессмысленно.

Из атмосферных факторов, которые влияют на кровлю, имеются следующие:

1. Ветер. Угол ската выбирается в зависимости от погодных условий, которые присущи зоне, в которой располагается дом. Если в основном в регионе преобладают порывистые ветра, то угол выбирается не больше 10-20 градусов. В остальных случаях ветер не влияет на угол ската крыши.
2. Осадки. Регион, в котором наблюдается обильное выпадение осадков, угол ската рекомендуется выбирать больше 45 градусов. Такая конструкция крыши позволяет быстро осадкам стекать.
3. Масса снега. Аналогично предыдущему фактору, выбор высоты зависит от обильности выпасаемых снежных осадков в зимний период. Угол ската желательно выбирать в 45 градусов и больше, если снег в регионе выпадает часто и в больших количествах.

ВАЖНО! Всю информацию о характеристиках вышеуказанных параметров можно узнать из СНиПа 2301-99.

Необходимость создания чердака

Без чердака обычно возводят постройки нежилого типа и достаточно легкие, например, гаражи и сараи. Для жилого дома всегда необходимо предусмотреть наличие чердачного помещения. Использовать его или нет – это уже личное дело каждого.

Необходимость сооружать чердачное помещение – фактор, который влияет на значение высоты крыши исходя из комфорта передвижения по будущему помещению. А именно, есть необходимость передвигаться по чердаку и эксплуатировать его как жилое или складское помещение.

Если же помещение предусматривается нежилое, то существует ряд правил и для такой конструкции:

• в расчет высоты крыши берутся противопожарные требования к дому;
• размер помещения не должен быть помехой техническому обслуживанию;
• обязательно наличие сквозного прохода, высотой 1,6 м и длиной 1,2 м.

Тип кровли

Существуют особые правила, отталкиваясь от которых определяют параметр высоты крыши относительно материала для ее покрытия:

1. Если в кровельном материале много штучных элементов, то угол наклона выбирается как можно больше.
2. Если крыша выбрана низкой, то стыки в кровельном материале должны быть сведены к минимуму.
3. Для материала большой массы избирается максимально большой угол для того, чтобы общий вес материала равномерно распределялся по поверхности.

ОБРАТИТЕ ВНИМАНИЕ! Эти параметры следует учитывать в совокупности, чтобы обеспечить надежный и долгий срок эксплуатации крыши.

Высота крыши по отношению к ширине дома

С такого ракурса определение высоты крыши определяется на основании теоремы Пифагора. Для этого поперечное сечение конструкции представляется как равносторонний треугольник.

Параметр, которые необходимы для расчетов – это угол наклона крыши. Высота конструкции – это катет прямоугольного треугольника.

Расчет проводят следующим образом:

1. Необходимо определить тангенс выбранного значения для угла ската.
2. Зная ширину дома, одну сторону, прилегающую к углу, можно вычислить, поделив значение на 2.
3. Далее имеющиеся значения нужно подставить под известную формулу a = b * tg a.
4. По такому принципу и можно понять зависимость высоты конька от ширины дома. Чем больше ширина дома, тем больше будет угол ската.

Соотношение ширины дома к высоте конька

Высота конька двухскатной крыши

Как рассчитать высоту конька двухскатной крыши и не наделать ошибок? Выше указан самый простой способ определить высоту крыши для двускатной ее разновидности. Используется для этого математическая формула. Но существует еще один способ расчета – графический. Изначально делается чертеж на бумаге, после чего измеряются полученные величины.

Принцип такого метода – перенести в точном пропорциональном соотношении в меньшем масштабе реальные параметры конструкции крыши.

Несмотря на то, что способ считают не таким точным, как математический, многим он удобен и также позволяет узнать необходимые результаты.

Алгоритм действий такой:

1. Чертится равнобедренный треугольник и проводится меридиану – это и будет высота конька.
2. Чертить треугольник необходимо, отталкиваясь от выбранного ранее угла наклона в зависимости от индивидуальных параметров дома и его месторасположения.
3. Для того чтобы начертить точно угол наклона крыши, следует воспользоваться транспортиром.
4. После того, как треугольник будет начерчен, проводиться измерение получившейся меридианы, т.е. высоты конька.

Такой способ особенно удобен для тех, кто собирается оборудовать чердак под помещение жилого типа. В этой ситуации есть возможность наглядно определить и обозначить все необходимые параметры.

Высота двухскатной крыши

Расчет высоты крыши четырехскатного типа

Несмотря на то, что четырехскатная разновидность крыши намного сложнее по конструкции, в расчетах можно воспользоваться параметрами и формулами по принципу расчета высоты двухскатной разновидности.

У четырехскатной крыши имеются две разновидности:

1. Шатровая. В такой конструкции все скаты крыши имеют одинаковые значения длины, площади и идентичны по форме. Такая разновидность используется в регионах с сильными ветрами. Она способна выдерживать сильные порывистые ветры и высокую степень нагрузки.
2. Вальмовая. Скаты представлены двумя треугольниками и трапециями. Такая разновидность требует значительных затрат на материалы для ее сооружения, однако – это идеальный вариант для устройства мансардного этажа. Однако, такая конструкция не подойдет для регионов, где в основанном сильные порывисты ветры. В таких условиях конструкция нуждается в дополнительном укреплении.

ВАЖНО! В любой из перечисленных разновидностей крыш для расчетов необходимо найти в конструкции фигуру прямоугольного треугольника. Это позволит определить искомые значения.

Для крыши четырехскатной разновидности подойдет способ, по которому рассчитывают значение высоты двухскатной крыши:

1. В конструкции можно найти прямоугольный треугольник.
2. В найденной фигуре обозначить гипотенузу, которой будут стропила, второй стороной – ширина дома, разделенная на 2.
3. Отталкиваясь от параметра угла наклона( tg угла), вычисляется третья сторона фигуры, которая и представляет высоту.

Высота вальмовой крыши

Полезное видео

Как определить высоту и угол крыши вы можете узнать из видео урока:

Определять высоту самостоятельно для будущего дома – занятие хоть и простое, но ответственное. Учитывая, что это достаточно важный параметр, от которого зависит надежность всей конструкции, то лучше доверить такую работу специалистам. Особенно, если есть сомнения в определении угла наклона ската. Специальные программы для проектирования также помогут в этом вопросе.

Онлайн калькулятор расчета кровли: тонкости расчета и проверка результатов

Оценок 0 25 Апреля 2018 2018-04-25 13120 Время чтения 14 минут Прочитать позже

Отправим материал на почту

Заказать монтаж крыши Оставить заявку

Грамотно подобранная и смонтированная крыша выдержит любые погодные капризы и прослужит не один десяток лет. Какой будет кровля загородного дома, и из каких материалов она будет состоять, определяется на этапе проектирования. Технические нюансы проектирования лучше доверить профессионалам. Перед тем, как сделать окончательный выбор, будущему владельцу надо получить представление об особенностях различных видов крыши и (что немаловажно) о сумме, в которую обойдется выбранная конструкция и материал кровли. На этом этапе произвести расчет материала на двухскатную крышу, или любую другую, поможет кровельный калькулятор – это быстрый способ получить подробный ответ.

Калькулятор поможет оценить стоимость кровли на ранних этапах планирования Источник colourbox.com >Онлайн калькулятор кровли

Чтобы узнать примерную стоимость кровли, различных видов, воспользуйтесь следующим калькулятором:

Параметры расчета крыш и кровельного материала

Перед тем как рассчитать крышу дома, калькулятор запросит определенные данные. Один из них это тип крыши. Существует два критерия, по которым можно определить тип крыши: угол наклона кровли и количество скатов (плоскостей). Если угол наклона кровли равен нулю, крыша называется плоской, если больше нуля — скатной. Скатные конструкции, в свою очередь, делятся на виды, в зависимости от количества скатов. В частном малоэтажном строительстве распространено несколько разновидностей крыш, среди которых:

• Односкатная. Выглядит довольно скромно, зато самая простая конструктивно и наименее затратная в строительстве. Представляет собой плоскость с опорой на разновысотные стены. Односкатную крышу можно увидеть на гараже, сарае или современном проекте в стиле хай-тек. Такие конструкции описываются малым числом параметров и рассчитываются на всех онлайн калькуляторах.

Распространенные формы скатных конструкций Источник remokna.in.ua

• Двускатная (щипцовая). Наиболее распространенный, классический вариант с двумя наклонными плоскостями прямоугольного вида, соединенными коньком, и многовековой историей. Вертикальные треугольные плоскости между скатами называются фронтонами (щипцами). В современном частном строительстве симметрия скатов — необязательное условие. Они могут иметь разный уклон и различаться размером (ломаные), что открывает большие возможности в дизайне кровельных конструкций. Двухскатная крыша — идеальный вариант для устройства мансарды. Для вычислений на онлайн калькуляторе используют такие параметры, как длину и ширину скатов, длину свесов и высоту конструкции.

• Вальмовая (четырехскатная). Основные скаты называются вальмами и имеют вид трапеций, а фронтоны расположены не вертикально, а под углом, превращаясь в скаты. Вальмовая система намного сложнее в разработке и монтаже, чем предыдущие, однако это компенсируется повышенной устойчивостью конструкции. Кроме того, вальмовая крыша позволяет поднять потолок для мансарды, сделав ее гораздо комфортнее. Расчет вальмовой крыши на онлайн калькуляторе имеет определенные тонкости (основание может быть квадратным или прямоугольным) и включает угол наклона скатов.

• Многощипцовая. Сложная конструкция, состоящая из нескольких щипцов (двухскатных элементов). Расчет такой крыши — работа для опытного архитектора. Встречаются онлайн калькуляторы, рассчитывающие площадь кровли трехщипцовой крыши, но результат расчетов они выдают очень приблизительный.

Сложность стропильной системы многощипцовой кровли исключает самостоятельное планирование Источник yandex.ru

• Мансардная. Скат состоит из двух элементов: нижнего, более крутого, и верхнего, пологого. Такая конструкция позволяет увеличить полезную площадь помещения, но, чтобы рассчитать ее на онлайн калькуляторе, потребуется хотя бы предварительный чертеж и понимание устройства стропильной системы.

Виды кровельных материалов

Вопрос о кровельном материале также решается на стадии проектирования. На его выбор влияют не только предпочтения дизайнера, но и более реальные факторы, включая количество осадков и силу ветра в регионе. Онлайн калькулятор дает возможность узнать не только количество, но и стоимость выбранного материала. Обычно настроен калькулятор для крыши для расчета таких материалов:

• Профнастил.

• Металлочерепица.

• Мягкая (рулонная) кровля.

• Фальцевое покрытие (стальное, алюминиевое или медное).

• Черепица. Керамическая (штучная), гибкая (мягкая), цементно-песчаная, композитная.

• Шифер (в основном для хозяйственных построек).

Калькулятор расчета металлочерепицы (работает с несколькими типами крыш) Источник amvita.ru

Основные элементы кровельной конструкции

Крыша загородного коттеджа — это не только декоративная деталь и визитная карточка строения, но и сложная инженерная система. В ее состав входят разнообразные строительные детали, основными из которых являются следующие:

• Мауэрлат. Брус, который укладывается поверх несущих стен. Он является опорой для стропильной системы и передает нагрузку от крыши к постройке.

• Стропила. Брусья или доски, расположенные под углом, основа системы. Онлайн калькулятор позволяет просчитать некоторые параметры стропильной системы.

• Вспомогательные элементы. Стойки, балки, прогоны и затяжки служат для фиксации стропил и укрепления конструкции.

• Конек. Верхнее ребро крыши, место пересечения скатов.

• Обрешетка. Решётчатая конструкция, на которую крепится кровельный материал. Для некоторых видов кровли нужен сплошной настил. Параметры обрешетки на онлайн калькуляторе просчитываются достаточно хорошо, особенно для кровли несложной конструкции.

Основные конструктивные элементы стропильной системы Источник kafmt.ru На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проектирования загородных домов. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Что рассчитывают на онлайн калькуляторе: виды и возможности

Даже имея на руках готовые чертежи, будущий владелец не всегда найдет время для их внимательного изучения и кропотливых расчетов на бумаге. Среди всех способов решения вопроса о том, как рассчитать крышу дома, калькулятор в онлайн режиме станет оптимальным вариантом. Существует две разновидности калькуляторов, выполняющих определенный вид расчетов:

Стандартный калькулятор для расчета крыши

Наиболее распространенный вид, позволяющий получить основные параметры, от угла наклона стропил до допустимой нагрузки на кровлю. В расчете кровельного материала, как правило, имеются все популярные варианты (всевозможная черепица, шифер, ондулин и другие материалы). Широко представлены калькуляторы для расчета одно- и двускатной и вальмовой крыши; встречаются сервисы по расчету шатровой крыши или мансарды. Онлайн калькулятор крыши двускатной или односкатной рассчитан на несложные задачи; более продвинутые расчетные программы необходимо скачивать и устанавливать на свой компьютер.

Фрагмент онлайн калькулятора расчета вальмовой крыши Источник citymang.ru

Строительный калькулятор

Для вычислений используются сложные алгоритмы расчетов, в результате можно получить не только таблицы цифр, но и набор подробных чертежей, а также 3D-визуализацию. В строительном калькуляторе, как правило, можно рассчитать крышу любого типа. Помимо основных параметров можно узнать, сколько потребуется пиломатериала, подобрать оптимальный утеплитель и пароизоляцию. Чертежи покажут раскладку стропильной системы и обрешетки и позволят проконтролировать правильность угла наклона и расположения стропил.

Устройство онлайн калькулятора для расчета двускатной крыши

Калькулятор расчета стропильной системы двухскатной крыши является простым в использовании механизмом, позволяющим выполнить основные расчеты конструкции. Интерфейс любого сервиса имеет удобный и интуитивно понятный вид и выглядит как набор пустых полей с пояснением. Для удобства посетителей рядом на странице размещаются схематические изображения различных типов крыш с нанесенными на них параметрами.

Перед началом вычислений следует ознакомиться с обозначением полей Источник stankotec.ru Это может быть интересно! В статье по следующей ссылке читайте про кровлю для крыши.

Пользователю остается вписать в каждое поле нужное значение (размер) или выбрать вариант из имеющихся. При заполнении следует обращать внимание на размерность — параметры могут вводиться в см или в мм. После заполнения полей вы нажимаете на клавишу расчета и получаете искомый результат в виде следующих данных:

• Количество кровельных материалов. Калькулятор позволит рассчитать количество металлочерепицы (или другого материала) для загородного дома с двускатной, вальмовой или другой крышей.

• Расчет стропильной системы и фронтона крыши. По заданной ширине стены и высоте до конька сервис поможет определить длину стропил и площадь фронтона крыши.

Чтобы произвести расчет материала на крышу дома, «двускатная» программа потребует ввести следующие величины:

• Размеры крыши. Здесь имеются отдельные поля для ввода высоты, ширины (по каждой из сторон) и свеса.

• Размеры стропил. Задается ширина и толщина, а также расстояние между стропилами и расстояние до края крыши.

Видео описание

О расчете кровли на строительном калькуляторе в следующем видео:

• Параметры обрешетки. Вводят ширину и толщину досок, расстояние между ними.

• Параметры кровельного материала. Если выбран кровельный лист, задают высоту, ширину и нахлест листа.

Результатом расчета станут следующие параметры:

• Размер крыши. Высота и ширина полотна, общая площадь.

• Стропила. Количество и длина стропил. Также рассчитывается объем необходимого материала (в кубометрах).

• Обрешётка. Расчет показывает количество рядов досок, длину каждой детали и объем досок обрешетки.

• Подкровельный материал. Вычисляется площадь гидро- и пароизоляции. Так, если в качестве подкровельного материала выбран рубероид или пергамин, калькулятор показывает необходимое количество рулонов (исходя из размера рулона), с учетом нахлеста.

• Кровельный материал. Калькулятор определяет не только площадь покрытия, но и вес, и необходимое количество выбранного материала.

Калькулятор расчета основных элементов двускатной кровли Источник stankotec.ru Это может быть интересно! В статье по следующей ссылке читайте про кровлю из металлочерепицы.

Расчет дополнительных параметров

Многие онлайн сервисы рассчитывают дополнительные, не менее полезные величины:

• Угол наклона крыши. Калькулятор определит не только оптимальную величину угла, но и подскажет, подходит ли он для выбранного кровельного материала. Меняя высоту подъема или ширину основания, можно добиться полного соответствия угла материалу.

• Расчёт ветровой и снеговой нагрузки. Для некоторых районов такая нагрузка может стать определяющим фактором для выбора типа крыши. В калькулятор потребуется ввести дополнительную информацию: регион строительства, тип местности, высоту до конька постройки, сорт древесины для стропил.

• Расчет дымохода. Для безопасной эксплуатации необходимо определить высоту дымохода относительно конька крыши. Неправильное проектирование может повлиять на стабильную работу отопительных приборов и повлечь за собой незапланированные финансовые траты (если потребуется переделка).

При расчете дымохода учитывается наличие преград рядом с жильем Источник stroim-dom.radiomoon.ru

Ограничения в использовании онлайн калькулятора

Кровельные калькуляторы, предлагаемые интернет-ресурсами — доступный и очень быстрый способ получить необходимую информацию. Но как любые механизмы, рассчитанные на массового пользователя, такие калькуляторы склонны применять обобщенные приемы вычисления. Хуже всего то, что процесс вычислений скрыт от обратившегося к калькулятору человека; перепроверить информацию на выходе весьма затруднительно.

Калькулятор расчета крыши дома может содержать некие (допустимые) разбросы параметров, которые, тем не менее, скажутся на конечном результате. Среди возможных результатов, которые могут содержать неточные (приблизительные) величины, встречается:

Определение общего количества кровельного материала

Стройматериал никогда не укладывается стык в стык, поэтому площадь поверхности крыши и площадь покрытия всегда будут отличаться. При вычислениях кровельную площадь стандартно увеличивают на 15% — это обеспечивает запас при формировании нахлеста.

О расчете двускатной крыши бесплатным калькулятором в следующем видео:

Если крыша имеет сложную конструкцию, расчет тоже усложняется, поскольку опытный проектировщик параллельно решает дополнительную задачу минимизирования отходов. Для таких целей применяют разные алгоритмы (с разной накапливающейся ошибкой и с разным итогом), какой из них вложен в калькулятор, известно только его разработчикам.

Считается, что калькулятор помогает сэкономить на покупке стройматериалов. Но при монтаже кровли сложной формы в таком случае нередко оказывается, что были приобретены лишние (зачастую недешевые) материалы. Обратная ситуация, когда материала не хватает и приходится оплачивать незапланированную покупку и доставку, не менее досадна.

Это может быть интересно! В статье по следующей ссылке читайте про то, как выбрать кровлю для загородного дома.

Определение уклона для кровли

Строительные нормы предписывают минимальные показатели уклона для каждого кровельного материала. Они рассчитываются с учетом наклона крыши и дополнительных показателей (ветровой и снеговой нагрузки). Специалисты выполняют расчеты по нормам СНиП «Нагрузки и воздействия» и по дополнительным нормам проектирования. Какие показатели использует в работе кровельный калькулятор, проверить не представляется возможным.

Некоторые калькуляторы учитывают дополнительные параметры (наличие мансардных окон и водосточных систем) Источник stankotec.ru

Расчет кровли: как избежать ошибок

В расчетах можно пойти одним из следующих путей:

• Расчет кровли провести вручную. При наличии базовых знаний по геометрии, сделать предварительные расчеты можно и вручную. Для этого достаточно запастись бумагой, карандашом, обычным калькулятором, и вспомнить, что любая крыша — это набор простейших фигур (прямоугольников и треугольников), расчет площади которых описывается простейшими формулами из школьного курса. Способ плохо работает, если расчеты усложняются. На них уходит много времени и возрастает риск ошибки.

• Расчет кровли провести в онлайн сервисе. При этом стоит учитывать, что значения всегда получаются усредненные; возможно, для запланированного вами дома потребуется индивидуальное решение.

• Расчет кровли калькулятором проконтролировать вручную. Кровельные онлайн калькуляторы являются удобным способом смоделировать конструкцию крыши и узнать требуемое количество стройматериалов. Расчет простых конструкций проверить достаточно легко, но если у вас нет профильного образования, путаница с коэффициентами и процентами неизбежна. Отличающиеся результаты станут причиной продолжительных перепроверок и поиска ошибок, а также недоверия к способностям калькулятора (или своим).

Проверка результатов расчета потребует времени и внимательностиИсточник transsib6.ru

• Профессиональный расчет кровли. Для предварительных расчетов с целью определиться с материалами и конструкцией крыши этот способ явно не подойдет. Но при заказе дома под ключ, строительная компания подготовит полноценный проект, в котором будут указаны все выкладки по расчетам и смета. Кроме того, как раз предварительные расчеты специалисты могут вам сделать еще на этапе обсуждения проекта.

Это может быть интересно! В статье по следующей ссылке читайте про вентиляцию подкровельного пространства. Кровельный онлайн калькулятор принято считать хорошим инструментом для определения основных параметров будущей крыши. Но профессиональные строители рекомендуют использовать его только для приблизительной оценки количества и стоимости стройматериалов. Также калькулятор может стать незаменимым инструментом для сравнения затратности различных технологий. Оценок 0 Прочитать позже>Расчет двухскатной крыши: площадь, стропила, высота

Инструкция для онлайн калькулятора расчета материалов и габаритов двухскатной крыши

Для начала расчета двухскатной кровли, укажите масштаб чертежей.

Выберите необходимый вариант крыши: 1 – простая двухскатная крыша, 2 – кровля с примыкающим элементом (т.н. слуховое окно). Учтите, второй вариант в реализации сложнее и дороже первого, а место сочленения (т.н. ендова) это потенциально опасное место для возникновения протечек, которое требует особого внимания при монтаже.

Значения размеров заполняйте в миллиметрах (мм):

Y – Высота кровли, расстояние от перекрытия чердака до конька. Влияет на величину угла наклона крыши. Если планируется обустройство нежилого чердака, следует выбирать небольшую высоту (потребуется меньше материала для стропил, гидроизоляции и кровли), но достаточную для проведения ревизии и обслуживания (не менее 1500 мм). При необходимости оборудования жилого помещения под сводом крыши, для определения ее высоты необходимо ориентироваться на рост самого высокого члена семьи плюс 400-500 мм (примерно 1900-2500 мм). В любом случае нужно также учитывать требования СП 20.13330.2011 (актуализированная редакция СНиП 2.01.07-85*). Следует помнить, что на крыше с небольшим углом наклона (маленькой высотой) могут задерживаться осадки, что негативно влияет на ее герметичность и долговечность. Однако, высокая крыша становится более уязвима к порывам сильного ветра. Оптимальный угол наклона находится в пределах 30-45 градусов.

X – Ширина здания.

C – Размер свеса. Свес защищает стены и фундамент дома от атмосферных осадков. Для одно- и двухэтажных домов с системой водоотвода минимальный размер C – 400 мм (согласно СНиП II-26-76*), без организации наружного стока воды не меньше 600 мм. Оптимальная величина свеса равна примерно 500 мм. Учитывайте особенности климата Вашего региона согласно СП 131.13330.2012 «Строительная климатология» (Актуализированная редакция СНиП 23-01-99*).

B – Длина крыши, с учетом свесов за пределы фронтонов.

Если Вы выбрали вариант кровли №2 (со слуховым окном), введите также следующие значения:

Y2 – Высота примыкающего треугольного элемента;

X2 – Ширина основания;

C2 – Выступ, т.е. расстояние от основания до края свеса.

Стройматериалы кровли:

S1 – Ширина стропила.

S2 – Толщина стропила.

С3 – Шаг стропил, т.е. расстояние между соседними стропилинами.

S1 и S2 – важные параметры определяющие надежность всей стропильной системы. Сечение стропила (ширины S1 и толщины S2) зависит от действующих на него нагрузок. Собственный вес стропильной системы, обрешетки, кровельного пирога – это постоянные нагрузки; временные – снеговые, ветровые; особые – сейсмические воздействия, промышленные взрывы). Также на выбор ширины и толщины стропила влияет качество и вид используемого материала (доска, брус, клееный брус), длины стропильной ноги, расстояния между стропилами. Примерное сечение бруса и шага стропил (С3) для разной длины приведено в таблице.

Длина стропилины, мм	Шаг стропил, мм	Сечение стропила, мм
До 3000	1200	80х100
До 3000	1800	90х100
До 4000	1000	80х160
До 4000	1400	80х180
До 4000	1800	90х180
До 6000	1000	80х200
До 6000	1400	100х200

При выборе сечения стропил обязательно учитывать рекомендации СП 64.13330.2011 «Деревянные конструкции» «, СНиП II-26-76* «Кровли» и устанавливать расчетом на нагрузки несущую способность в соответствии СП 20.13330.2011 «Нагрузки и воздействия».

С4 – Выпуск крыши (свес) со стороны фронтонов. Оптимальное значение С4 примерно 500 мм.

O1, O2 – ширина и толщина доски обрешетки набиваемой на стропила. Согласно СНиП II-26-76* «Кровли» обрешётка выполняется из брусков с минимальным сечением 30×50 мм.

В зависимости от шага стропил рекомендуемое сечение обрешётки принимают по таблице.

Шаг стропил (межосевой размер), мм	Сечение обрешётки, мм×мм
≤ 750	30×50
≤ 900	40×50
≤ 1100	40×60 или 50×50

R – Расстояние между досками обрешетки зависит от применяемого кровельного материала (например шага волны черепицы). Значение величины R рекомендовано СНиП II-26-76* «Кровли». В частности основанием под кровлю из асбестоцементных волнистых листов – шифера гражданских зданий с чердаком должна быть обрешетка из рядовых брусков сечением 60х60 мм. Для обеспечения плотной продольной нахлестки все нечетные бруски обрешетки должны иметь высоту 60 мм, а четные 63 мм. Шаг брусков обрешетки должен составлять не более 750 мм. Для брусков обрешетки применяют древесину хвойных пород в соответствии с требованиями СНиП II-25-80 “Деревянные конструкции”.

L1 и L2 – Длина и соответственно Ширина листа кровельного материала, зависит от его вида и особенностей производства. Обращайте внимание на соответствие заявленных производителем параметров регламентирующим документам (например, ГОСТ 30340-95 для шифера, ГОСТ Р 56688-2015 для керамической черепицы, ГОСТ 24045-2010 – профнастил).

Ориентировочные значения длины и ширины кровельных материалов, для двухскатной крыши, приведены в таблице.

Вид кровельного материала	Высота L1, мм	Ширина L2, мм
Профнастил	1000-1400	800-1200
Шифер (ГОСТ 30340-95)	1750	980, 1125, 1130
Керамическая черепица	310, 333, 347	190,190, 208
Битумная черепица	1000	317
Металлочерепица	1120, 1180	1040, 1100
Рубероид	1000	750, 1005, 1025
Еврошифер (Ондулин)	2000	950
Оцинкованая сталь	720-1800	2000, 2500
Кровельное железо	510-1000	710-2000

L3 – Нахлест листа кровли в процентах. Значение нахлеста зависит от вида кровельного материала, угла наклона крыши и регламентированы СП 17.13330.2011 «Кровли» (Актуализированная редакция СНиП II-26-76). Необходимый нахлест кровельного материала часто указывается производителем на упаковке.

Нажмите «Рассчитать».

Калькулятор позволяет рассчитать размеры двухскатной кровли: длину и ширину полотна крыши для каждого ската, и площадь крыши. Необходимую длину и количество стропил и обрешетки для постройки стропильной системы двускатной крыши. Объем пиломатериалов для изготовления стропил и обрешетки. Количество рядов досок обрешетки. Также калькулятор выполнит расчет фронтона и высоты конька двухскатной крыши. Подсчитать нужное для двухскатной крыши количество кровельного и подкровельного изоляционного материала (необходим для обеспечения пароизоляции, защиты утеплителя и кровельного материала от конденсата, рассчитывается с учетом 10 % нахлеста). Обладая такими данными, Вы сможете узнать цену постройки двускатной крыши, более точно определите объем нужного материала. Обратите внимание, чем качественнее материалы для стропил, обрешетки вы сможете заказать, тем ниже будут Ваши расходы на крышу (меньшее количество отбракованной древесины). Также желательно проконсультироваться у квалифицированного кровельщика (особенно если выбрали второй вариант крыши с примыкающим элементом), лучше не допустить ошибку, чем ее потом исправлять.

Калькулятор расчёта высоты конька стропильной системы

В самом начале работы по проектированию конструкции крыши своего дома или какого-либо здания хозяйственного назначения перед владельцем обязательно возникнет ряд первоочередных вопросов. Это, прежде всего, сама разновидность стропильной системы, угол наклона скатов, планируемое кровельное покрытие, высота конструкции в коньковой части.

Калькулятор расчёта высоты конька стропильной системы

Эти вопросы только на дилетантский взгляд кажутся разноплановыми, а на самом деле – они тесно переплетены между собой, взаимозависимы один от другого. Так, например, различные типы кровельного покрытия имеют свои ограничения по углу крутизны скатов, а тот в свою очередь напрямую зависит от высоты конька крыши. Предлагаем применить представленный ниже калькулятор расчёта высоты конька стропильной системы. Он не только поможет рассчитать нужные параметры, но и даст возможность оценить различные варианты, чтобы проще было принять наиболее приемлемое решение.

Пояснения по проведению расчетов.

Если рассмотреть любую стропильную систему, то ее можно разложить на треугольники, подчиняющиеся строгим законам тригонометрии. Так, высоту конька можно рассматривать одним из катетов прямоугольного треугольника с гипотенузой, являющейся линией, определяющей направление и крутизну ската кровли. Примеры для нескольких типов крыш приведены на схеме ниже.

Цены на крепления для стропил

крепления для стропилХарактерные примеры для расчета высоты конька для различных стропильных систем

1 – односкатная система.

2 – простая двускатная система.

3 – вальмовая система.

4 – шатровая система.

В любом из представленных случаев определяющими величинами будут являться:

• Угол крутизны ската. Обратите внимание, что гипотенуза треугольника, определяющая направление и крутизну ската у разных систем проложена со своими особенностями, что необходимо учитывать при расчете.
• Ширина здания. Если при односкатной стропильной системе она берется полной, то для трех других разновидностей крыши – делится надвое.

Калькулятор позволит решить и «прямую», и «обратную» задачи:

• По заданному углу крутизны кровли определить высоту конька, чтобы выйти на расчетное значение уклона.
• По уже предполагаемой или имеющейся высоте конька определить угол наклона, чтобы принять решение в пользу того или иного кровельного покрытия.

После того как будет рассчитана высота расположения конька (или конькового узла – для шатровой крыши), можно перейти к вычислению длины стропильных ног – для этого имеется специальный калькулятор.

Какую стропильную систему выбрать?

Выбор типа крыши зависит от многих критериев, от рациональности и экономичности до чисто декоративного подхода. Подробнее об устройстве различных стропильных систем: односкатной, двускатной, вальмовой, шатровой – в отдельных публикациях нашего портала.

Как рассчитать высоту конька двухскатной крыши: особенности расчетов и проектирования

От высоты расположения конька крыши зависят эстетические показатели, архитектурная специфика и технические характеристики дома. Крайне важно при разработке проекта грамотно определить правильный размер конструкции.

Для получения идеального результата мы предлагаем вам сегодня разобраться как рассчитать высоту конька двухскатной крыши, и каким методом лучше пользоваться в самостоятельных вычислениях.

Ориентиры выбора высоты конька

Коньком называют горизонтальное ребро двухскатной крыши, образованное в месте соединения вершин ее наклонных плоскостей.Высоту конька без малейших сомнений отнесем к наиболее значимым параметрам, задающим пропорции крыши.

Как занижение, так и завышение ее может привести не только к нарушению архитектурной картины, но и к проблемам в эксплуатации. Горячее желание владельца дома воплотить собственные идеи нередко идет в разрез с техническими предписаниями, ознакомление с которыми поможет избежать серьезных ошибок.

Для того чтобы процесс исследования изучаемой величины был проще и понятнее представим будущую крышу в форме равностороннего треугольника. Это самый распространенный вариант. Кроме него есть асимметричные двухскатные крыши с различающимися по площади скатами.

Однако угол наклона обоих конструктивных составляющих чаще всего равен, потому высота конька вычисляется по стандартной схеме.

Равносторонний треугольник разобьем для удобства на две симметричные части. Проходящая от вершины треугольника до его основания линия – ось симметрии представленной нами фигуры, она же катет прямоугольного треугольника и высота конька.

Ориентир №1: Атмосферные явления

С климатической данностью спорить бессмысленно, необходимо подстраиваться под ее непреклонную диктовку и приспосабливаться. К атмосферным явлениям, оказывающим влияние на выбор высоты конька, относятся:

• Ветровая нагрузка. В областях, погодные условия которых отличаются частыми порывистыми ветрами, принято сооружать пологие и низко-скатные кровельные конструкции с углом наклона до 10º. В регионах со слабыми и умеренными ветрами высота конька может быть любой.
• Количество осадков. Осадки – потенциальная угроза протечек, из-за которых отсыревают, затем постепенно приходят в непригодность элементы стропильной системы и кровельного пирога. С крыш крутизной более 45º осадки удаляются гораздо быстрее, чем с пологих конструкций.
• Масса снежного покрова. В районах с обильными зимними осадками рекомендовано возведение крыш с уклоном более 45º с целью оптимизации скорости схода снежных залежей. С более низких и плоских крыш необходимо будет чаще счищать снег.

Обозначенные характеристики подскажет местная метеослужба. Можно самостоятельно найти их в сборнике с правилами и таблицами по строительной климатологии СНиП 23-01-99 или по приведенным в СП 20.13330.2011 картам районирования.

Ориентир №2: Наличие чердака

В семействе двухскатных крыш есть чердачные и бесчердачные представители. В первом случае пространство чердака отделено от коробки дома потолочным перекрытием. Их также именуют «раздельными», что подтверждает архитектурную независимость помещений между кровельной конструкцией и перекрытием.

Чердачные представители бывают жилыми и нежилыми. Высоту конька жилых крыш задает удобство перемещения. Конструкции с эксплуатируемым чердаком сооружаются в основном по ломаной схеме, предполагающей строительство стропильной системы из двух ярусов.

Высота конька эксплуатируемой чердачной крыши складывается из двух величин: высоты нижней части крыши и высоты вершины крыши, водруженной на нижний ярус. Высотный размер нижнего яруса обычно принимается от 2,0 до 2,3 м.

Вычисляется сложением роста самого высокого из будущих владельцев и запаса в 30 – 40 см, необходимых для удобства и безопасности перемещения. Размер верхушки ломаной крыши произвольный, зависит от вкусовых предпочтений хозяев.

Высота конька нежилых чердаков определена противопожарными нормами. К тому же размер чердачного пространства не должен создавать препоны для технического обслуживания. Регламент строительных нормативов указывает что, на чердаке должен быть сквозной проход вдоль всей крыши не менее 1,6 м по высоте и 1,2 м по длине. На коротких участках сложносоставной конструкции ширину и высоту сквозного прохода можно уменьшить на 40 см в обоих направлениях.

Во втором «бесчердачном» случае пространство под крышей не отделено от коробки перекрытием. Обычно оно расположено ниже: на уровне потолочной системы предыдущего этажа. Бесчердачные крыши именуются «совмещенными», что как раз и говорит о соединение пространства под крышей с частью пространства стопы.

Яркие представители конструкций без чердака относятся к полумансардному типу. Возводят их по обычной двухскатной схеме, но мауэрлат укладывается на стены высотой не менее 1,4 м. Высоту конька половинчатой мансарды отсчитывают от нижней грани мауэрлата.

Практичность сооружения полумансардной крыши в регионах с высокой ветровой нагрузкой сложно переоценить. Благодаря ее возведению на кровлю действует минимальная боковая нагрузка, а владельцы получают удобный и весьма просторный дополнительный этаж.

Без чердака и чердачного перекрытия сооружают невысокие крыши гаражей, небольших бытовых построек, складов. Устройство перекрытия в таких ситуациях и не экономично, и неразумно с точки зрения доступа для технического обслуживания.

Ориентир №3: Тип кровельного покрытия

Мы уже представили двускатную крышу равносторонним треугольником. А высоту конька представили катетом его прямоугольного собрата, полученного при делении конструкции на две симметричные части. В созданной нами геометрической фигуре все компоненты взаимосвязаны, включая углы и длины сторон.

Нам как проектировщикам крыши интересен угол ее уклона, т.к. он находится в прямой зависимости от типа и технических характеристик кровельного покрытия. Он-то и поможет определить оптимальную высоту проектируемой конструкции.

Есть несколько правил подбора кровельного материала с учетом высоты конька и крутизны крыши, это:

• Чем меньше штучные элементы кровли, тем больше обязан быть угол наклона скатных плоскостей. Многочисленные стыки штучных покрытий создают предпосылки для проникновения влаги под кровлю, потому надо ускорить сход осадков.
• Чем ниже крыша, тем меньше стыков и швов должно быть на покрытие. В приоритете для обустройства крупнолистовые и рулонные кровли.
• Чем тяжелее покрытие, тем круче следует строить крышу. Вес массивных элементов будет распределяться в проекции на единицу площади основания. В результате, чем выше конек, тем меньший груз давит на стропильную систему и перекрытие.

Правда, обустройство крутой крыши с высоким коньком обойдется дороже. На возведение конструкции с уклоном в 45º материала уйдет в 1,5 раза больше, чем на покрытие пологой крыши крутизной до 7 – 10º. А если скаты будут наклонены под углом в 60º, расходы вырастут в двукратном размере.

Обычно интервал подходящих углов наклона производителями кровельного покрытия обозначаются в инструкции. Рекомендацией изготовителей стоит следовать во имя долгосрочной службы сооружения.

Зная рекомендованный угол наклона, ширину карнизных свесов и размеры коробки дома, можно в ходе несложных геометрических построений найти высоту конька. Однако в проектировании крыш применяется не только графический метод.

Уклон скатов обозначается градусами, процентами или десятичной дробью, в числителе которой указана высота конька, в знаменателе – половина перекрываемого пролета. Все три выражения наклона взаимосвязаны, но на стройплощадке удобнее пользоваться последним вариантом.

Немного найдется желающих откладывать угол наклона ската строительным транспортиром на объекте. Тем более что процесс установки наслонных стропил, например, производится на уже установленный коньковый прогон. Т.е. знать высоту расположения конькового прогона надо загодя. Это еще одна из веских причин, стимулирующих интерес к вычислению высоты конька.

К процентному выражению уклона крыши сложилось общее отношение и в среде мастеров, и в среде домашних умельцев. Проценты только помогут запутаться. Самый приемлемый метод отображения уклона – это отношение высоты конька к половине перекрываемого пролета. На стройплощадке он используется чаще всего.

Зная высоту конька, можно не подглядывать ежеминутно в проектную документацию. Просто путем измерений определяется середина фронтонной стены. В полученной точке строго вертикально прибивается брусок или жердь. От верхней грани предварительно установленного на стену мауэрлата вверх откладывается исследуемый нами размер. На него ориентируются при строительстве стропильной системы.

Способы определения высоты конька

Для расчетов высоты конька двухскатной крыши, площади плоскостей и прочих размеров проектируемой конструкции в сети есть значительное количество программ-калькуляторов. Все вычисления проводятся автоматически, радует скорость и простота процедуры. Правда, проверить итоги расчетов сложно без наглядного представления о запланированной конфигурации крыши. А еще при случайном введении ошибочного числа обнаружить «удивительные» размеры можно будет только на стройплощадке. Потому лучше заранее разобраться в особенностях построения и вычислений, чтобы банальный огрех не стал причиной сверхвысоких затрат.

Самостоятельным проектировщикам потребуются воспоминания о школьном курсе тригонометрии и желание строить схемы в масштабе, пользуясь монитором или обычным бумажным листком.

Математический и графический методы

Для определения высоты конька кровельной конструкции применяются следующие методы:

• Математический. Заключается в вычислении размера по формуле расчета длины одной из сторон прямоугольного треугольника.
• Графический. Заключается в построении схемы крыши в масштабе с получением высоты конька.

Для производства математических вычислений применяется формула a= b × tgα, где а – искомая высота конька; b – половина ширины пролета; tgα – угол уклона, выбранный владельцем дома на основании технических предписаний и рекомендаций изготовителя кровельного покрытия.

Графическим способом высота конька определяется при пересечении оси симметрии крыши и линии ската, отложенной под заданным углом от крайней точки карнизного свеса. Разберем один из наглядных примеров графического построения для получения представления о процессе.

Отметим важный нюанс. Описанными способами вычисляется подъем крыши, а не полная высота конька. Реальное значение зависит от технологии крепления верха стропилин. В висячих системах высота конька остается без изменений. Аналогично в наслонных вариантах, если вершина стропилины не выступает над линией конькового прогона.

Если верха стропильных ног возвышаются над прогоном, то к подъему крыши следует прибавить 2/3 толщины доски или бруса, использованного в строительстве стропильной системы. Считается, что глубина врубки уменьшает толщину материала на треть.

Сооружаемой поверх стропилин обрешеткой и толщиной кровельного покрытия обычно в расчетах пренебрегают. Легких отклонений при строительстве крыши практически не избежать, по сути, 5-7 см кровли с обрешеткой почти не на что не влияют.

Практический пример расчета

Разберем на конкретном примере процедуру вычисления высоты конька. Так рассчитывают размеры двускатной крыши североамериканские плотники, специализирующиеся на строительстве малоэтажных каркасных домов. Принципиально процесс ничем не отличается от действий мастеров в других странах.

В примере есть чисто технологическая специфика: узел крепления нижних пяток стропильных ног к основанию крепится врубкой. Стропилины опираются на коньковую доску. Если этого не учесть при составлении схемы и выполнении расчетов, изменится уклон, что крайне нежелательно при выборе граничного значения угла наклона, рекомендованного производителем покрытия.

В основе самостоятельных построений все тот же равносторонний треугольник, разделенный на две симметричные половины. Нам известна ширина пролета коробки дома и угол наклона, т.к. он подбирается в соответствии с типом кровельного покрытия.

Алгоритм вычисления высоты конька сводится к ряду следующих действий:

• Построим масштабированную схему и нанесем на нее точные размеры обустраиваемой коробки. Самый удобный и понятный масштаб 1: 100, согласно которому 1 см отображает в масштабе 1 м. Если работать с таким уменьшением некомфортно, можно подобрать масштаб мельче или крупнее.
• Найдем середину пролета и от полученной точки вверх прочертим ось симметрии крыши.
• От угла коробки откладываем транспортиром угол уклона проектируемой крыши. Проводим согласно отмеченному углу линию уклона.
• Пересечение оси симметрии крыши и линии уклона скатов, т.е. диагонали, даст нам возможность прикинуть, на какой высоте будут располагаться доска конькового прогона.
• Очерчиваем схематически абрис конькового прогона и опорной стойки, на которую будет укладываться прогон. Их ось симметрии обязана совпадать с осью симметрии крыши. Нужно просто в обе стороны от оси отложить половину толщины коньковой доски и провести произвольные линии.
• Линия основания треугольника, диагональ и близлежащая боковая грань конькового прогона вкупе со стойкой определяют искомый треугольник, вертикальный катет которого является подъемом крыши.
• Подъем уменьшаем на 1/3 толщины доски, т.е. на глубину врубки нижнего узла стропилин.
• От полученной высоты вверх откладываем ширину коньковой доски и вычерчиваем коньковый прогон, затем коньковую стойку.
• В масштабе вычерчиваем стропильную ногу, не забыв о том, что она просядет на 1/3 ширины из-за врубки. Для упрощения работы параллельно диагонали проводим прямую линию на расстоянии 2/3 толщины стропильной доски.

Проще говоря, высотой конька является сумма подъема крыши и 2/3 толщины стропильной доски. На практике безукоризненной точности все равно не будет, но погрешность можно считать несущественной и вполне допустимой по строительным нормам возведения деревянных конструкций, прописанным в сборнике СП 64.13330.2011. В идеале должны учитываться процессы сжатия и смятия деревянных деталей системы.

Видео-пример устройства конька

Ролик ознакомит с вариантом сооружения конька двускатной крыши, аналогичной описанной в примере конструкции:

Грамотно спроектированная крыша с правильно рассчитанной высотой конька будет отлично смотреться. Ее составляющие не создадут условий для протечек и преждевременного износа конструкции. Освоить предложенные нами методы вычислений совсем несложно.

Правила расчета высоты крыши для дома

Высота крыши влияет на внешний вид дома, сложность сборки стропильного каркаса и технические характеристики. Поэтому важно уделить особое внимание определению размера и только после этого закупать материал. Для того чтобы сделать расчеты необязательно обращаться в специализированные организации. В статье обсудим как правильно рассчитать высоту крыши, а также что на нее влияет.

Что влияет на высоту конька?

Коньком называют горизонтальное ребро сопряжения вершин двух скатов крыши. Завышение и занижение высоты негативно влияет на эксплуатацию кровли, портит внешний вид здания. Поэтому при расчете недостаточно руководствоваться лишь собственным вкусом. Перед тем как рассчитать высоту конька важно обратить внимание на различные технические условия.

В статье примем по умолчанию крыши с равными скатами по длине и углу наклона. Это упростит определение высоты, хотя все описанные принципа применимы и к асимметричным конструкциям.

Согласно геометрии, один из скатов будет гипотенузой, а расстояние от конька до основания катетом.

Перед тем как рассчитать высоту крыши дома обращают внимание на следующие факторы:

• тип кровельного покрытия,
• чердачное помещение,
• атмосферные явления.

Теперь пройдемся по каждому пункту более подробно.

Кровельное покрытие

Для разных материалов есть собственные требования по крутизне уклона. От этого показателя будет зависеть расчет высоты конька двускатной крыши. Есть общие принципы выбора материал в зависимости от угла ската:

1. Для небольших штучных элементов уклон ската должен быть больше чем для длинных листовых материалов. Это связано с тем, что при скапливании влаги в стыках могут появиться протечки. Поэтому коньки для шиферной крыши выше чем коньки на крышу из металлочерепицы. Дело в том, что длина волнового шифера всего 1,75 м, а металлический кровельный материал может занимать всю длину ската.
2. Высота коньковой крыши влияет и на количество стыков. С занижением угла должно уменьшаться и количество соединений, нахлестов. Поэтому самыми надежными вариантами считаются крупнолистовые и рулонные материалы.
3. Тяжелые кровельные элементы размещают на крутых скатах. Крыши из шифера и керамической черепицы имеют большую массу, поэтому делают крутой уклон. Так, они не прогибают стропильные балки.

При этом стоит помнить, что чем круче уклон, тем больше материала для покрытия крыши понадобится. Так, если брать за 100% потребность для угла ската 7—10°, тогда угол в 45° потребует 150% перерасход, а угол 60° — все 200%.

Размеры скатов относительно ширины дома будет меняться вместе с высотой конька.

Чердачное помещение

Существует две разновидности домов: с чердачным помещением и без него. Для каждого варианта есть собственные условия расчета высоты конька. Если чердачное помещение жилое, тогда к росту самого высокого владельца добавляется 30—40 см. Но лучше подумать и о гостях, сделав потолок на высоте 2,4 метра. Но важно помнить, что это только потолок, а не высота крыши. Сюда нужно будет прибавить еще полметра или больше, в зависимости от предпочтений.

Если чердачное помещение нежилое, тогда высота конька рассчитывается под влиянием пожарной безопасности. Один из пунктов обязывает владельцев обеспечить сквозной проход под кровлей высотой не меньше 1,6 метра, а шириной 1,2 м. При сложных стропильных системах эти размеры могут быть сокращены на 0,4 м. Это пространство обеспечит свободный воздухообмен и проход для ремонта, осмотра.

Бесчерданые здания строятся так, что над перекрытием предыдущего этажа дополнительно возводятся стены. Например, в полумансардных зданиях высота стен увеличена на 1,4 метра. В таких конструкциях высота крыши отсчитывается от нижней грани мауэрлата. Такие конструкции подходят для климатических зон с сильными ветрами. Это делает возможным уменьшить уклон ската.

Бесчердачные сооружения популярны в строительстве гаражей, складов и других небольших бытовых построек. Обычно в них не предусматривается чердачное перекрытие, тем самым происходит экономия материала и времени.

Атмосферные явления

Климатические условия напрямую влияют на высоту конька. Поэтому в разных городах имеется свой «золотой» уклон ската. К атмосферным явлениям относят следующие факторы:

1. Осадки. Чем больше дождей снега в вашем регионе, тем больший уклон нужно делать. Соответственно увеличивается и высота крыши. Если пренебречь этим условием, тогда увеличивается вероятность появления протечек.
2. Ветер. Для местностей с ветрами средней и малой силы нет разницы в высоте конька. А вот так, где часто дуют сильные, порывистые ветра обычно уклон кровли не превышает 10°. Это накладывает определенные ограничения на применяемые материалы. Не учитывая силу ветра, вы рискуете потерять всю конструкцию крыши.
3. Количество снега. Существует отношение между крутизной уклона и количеством снега. Чем больше его выпадает зимой, тем больший угол нужно делать. Причина в увеличении нагрузки на стропильную систему. Рекомендуется отдавать предпочтение скатам уклоном больше 45°.

Определить особенности региона проживания можно обратившись в местную метеослужбу или к справочной литературе. В нормативной документации СНиП 23-01-99 или СП 20.13330.2011 есть погодные карты и рекомендации по строительству.

Способы расчета высоты конька

Расчет высоты крыши во многом зависит от ваших предпочтений. Есть два основных способа:

Разберемся с математическим способом подсчета. Как уже говорилось в первом подзаголовке, по умолчанию взяли двухскатную равнобедренную крышу. У нас есть возможность рассчитать необходимую высоту если знаем угол уклона и расстояние между скатами. Теперь понадобится таблица Брадиса и калькулятор. В справочной литературе находим величину тангенса нашего угла, а после умножаем ее на половину длины между скатами. В итоге получается высота конька.

Рассмотрим расчет на реальном примере. Предположим что наше строение имеет габариты 7х10 метра. При этом находимся в зоне со средними ветрами, а в роли кровельного покрытия используем металлочерепицу. Обустраивать чердак не планируем, а уклон возьмем равным 20°, чтобы дождевая вода без проблем стекала.

Получается, что длина катета составляет 7/10 = 3,5 метра. Согласно данным таблицы тангенс 20° равен 0,839. Теперь перемножаем получившиеся числа: 3,5*0,839 = 2,94. Значит, высота конька двухскатной крыши, от нижней части мауэрлата, составляет 2,94 метра.

Графический способ подойдет тем, кто имеет под рукой лист бумаги, карандаш и линейку с транспортиром. Все что понадобится это начертить крышу в разрезе, соблюдая масштаб. Для этого начертите горизонтальную линию, отметьте на ней границы основания крыши. Определите середину и прочертите перпендикуляр. С одной из сторон при помощи транспортира начертите линию под нужным углом. Точка пересечения покажет высоту, нужно лишь замерить ее линейкой.

Получившийся результат будет приближенным, к нему нужно еще добавить 2/3 толщины стропильной ноги. Небольшие отклонения допустимы и критически не влияют на эксплуатацию крыши. Эти погрешности складываются из необходимости делать вентиляцию под металлочерепицу и обрешетки.

Для того чтобы отметить нужную высоту в реальности достаточно определить середину здания. Затем прибить вертикальный брусок или жердь на нужной высоте. После того как был сделан расчет, постарайтесь как можно точнее перенести его с бумаги на реальное здание. Тогда крыша прослужит многие годы и не даст течи в самые дождливые дни.

Правила расчета высоты крыши для дома
Что влияет на высоту крыши и как правильно ее расчитать? Кровельное покрытие и чердачное помещение, способы расчета высоты.

как рассчитать кровлю правильно, площадь, высота конька, квадратура

Содержание:

Четырёхскатные кровельные конструкции имеют не только эффектный и привлекательный внешний вид, но и обладают множеством прочих достоинств. Однако расчет четырехскатных крыш и их элементов, а также их монтаж являются делом технически сложным, и не могут быть осуществлены без тщательного ознакомления с особенностями данного процесса.

Разновидности четырехскатных крыш

Крыши с четырьмя кровельными скатами имеют довольно много разновидностей, наиболее распространённые из которых следующие:

• вальмовые;
• шатровые;
• полувальмовые;
• ломаные.

Существуют и другие варианты четырёхскатных кровель, однако встречаются они значительно реже.

Вальмовые крыши имеют два треугольных торцевых и два трапециевидных ската. Торцевые скаты называются вальмами и простираются от конька вверху до карниза в нижней части. Подобная конструкция делает такую крышу оптимальным вариантом для быстрого схождения с нее осадков. В то же время, по причине технологических особенностей строения, расчет четырехскатной вальмовой крыши и монтажные работы по ее установке наиболее сложны для исполнения.

Скаты шатровых крыш представляют собой четыре треугольника с равными боковыми сторонами. Основания этих треугольных скатов образуют квадрат. Расчет площади четырехскатной крыши такого типа технически также довольно сложен, хотя и несколько проще по сравнению с предыдущим вариантом. Такие крыши достаточно часто делают на беседках. Перед тем, как сделать четырехскатную крышу для беседки, необходимо выполнить тщательные расчеты.

Довольно большое распространение имеет также другая разновидность четырёхскатных крыш – полувальмовые. Они представляют собой нечто среднее между вальмовой и обычной двухскатной крышей. Необходимо знать, как сделать расчет полувальмовой крыши правильно. Особенностью конструкции таких крыш является отсутствие острых углов, а фронтон у них выполнен в форме трапеции. Зная, как рассчитать площадь фронтона, можно сразу же заказать материал для обшивки фронтона. Функциональным преимуществом полувальмовых крыш является их высокая устойчивость к сильным ветровым нагрузкам. Проектировочно-монтажные работы здесь могут иметь некоторые особенности, и если говорить о том, как правильно рассчитать четырехскатную крышу такого типа, то следует учитывать погодные условия местности. Там, где часто имеют место снегопады, обустраиваются более крутые скаты и небольшие навесы, а в менее заснеженных регионах – наоборот.

Ломаные четырёхскатные крыши также встречаются довольно часто. Их особенность состоит в том, что геометрически их торцевые участки представляют собой ломаную линию, откуда и произошло такое название. Преимущество ломаных четырёхскатных крыш состоит в том, что они имеют привлекательный внешний вид и дают возможность максимально эффективно использовать жилое пространство. Немаловажное значение имеет и тот факт, что такие крыши имеют относительно несложную стропильную систему. В то же время вопрос о том, как рассчитать площадь четырехскатной кровли ломаного типа, достаточно сложен, и обычно производится профессионалами в строительном деле.

В целом, расчет четырехскатных кровель любого вида, а соответственно и их монтаж, являются делом нелегким, требующим определенного мастерства и опыта в сфере строительных работ.

Особенности конструкции

Вследствие наклонного положения скатных поверхностей, конструкция четырёхскатной крыши по форме значительно отличается от прямоугольной. Именно нестандартная форма в первую очередь и определяет основные сложности при подсчетах и в процессе монтажа, в частности в том, как рассчитать площадь четырехскатной крыши дома, вычислить необходимое число тех или иных элементов, каким образом соединить между собой структурные части кровли, как посчитать объем четырехскатной крыши и т. д.

Крыши с четырьмя скатами, в зависимости от разновидности, могут иметь различную структуру и составные элементы. Однако общие принципы их устройства во многом идентичны, и можно их рассмотреть на примере вальмовых крыш – как наиболее типичного варианта четырёхскатных кровель.

При рассмотрении устройства центральной части вальмовой крыши можно заметить сходство с обычной двухскатной кровлей. Процесс обустройства центральной части таких крыш также имеет много общего. Чаще всего здесь используются стропильные системы наслонного типа, несколько реже находят применение висячие стропильные конструкции. При обустройстве наслонной разновидности стропил их опирают на расположенный в вершине крыши коньковый прогон, который, в свою очередь, устанавливается на прогонную раму. Рама для установки конькового прогона состоит из стоек и горизонтально расположенного лежня. Очень важным моментом является её опора на прочное основание, которым может служить несущая стена в центре обустраиваемой конструкции. Иногда в стропильных системах сложных вальмовых крыш устраивается не один центральный прогон, а две параллельно размещенные балки.

Если расположение несущих стен не позволяет использовать их в качестве опоры для прогонной рамы, тогда с этой целью обустраивается мощное перекрытие, например из бетонных плит. Прочность перекрытия должна быть достаточной, чтобы выдерживать тяжесть стропильной системы, всех компонентов кровельного покрытия и возникающих внешних нагрузок.

Надёжность бетонных плит обычно достаточно велика, чтобы выдержать нагрузку от кровельной системы любого типа и тяжести. Поэтому вопрос о том, как рассчитать четырехскатную крышу в плане весовых показателей, в данном случае не имеет большого значения. Важно лишь правильно произвести все прочие измерения, а затем в соответствии с ними осуществить процесс монтажа.

Иногда вместо бетонных плит для обустройства опорных конструкций используется перекрытие из деревянных балок. Естественно, что по прочности такой способ заметно уступает предыдущему варианту. Прогонная рама при этом устанавливается на толстый брус размерами в 100-150 на 200 миллиметров. Из аналогичного материала изготавливается и сам коньковый прогон, а также лежень, если есть необходимость в его использовании. Укладку подставок под стойки прогонной рамы производят накрест с балками перекрытия. Подставки, подкосы и ветровые связи изготавливаются из бруса, имеющего размеры 100 на 150 миллиметров.

Усложненность конструкции четырехскатной крыши затрудняет процесс обустройства опор для скатных поверхностей. С этой целью угловые зоны соединяют с коньковым прогоном посредством диагональных стропильных брусьев (накосных стропильных ног). Эти брусья длиннее обычных и должны обладать большей прочностью, поскольку в них упираются укороченные стропила скатных конструкций.

Монтажные работы ещё более усложняются в том случае, если обустраивается вальмовая крыша с дополнительными пристройками. В этом случае вопрос о том, как рассчитать квадратуру четырехскатной крыши и ее прочие параметры, представляет собой нелегкую задачу, для решения которой сложная конструкция крыши условно разбивается на несколько простых участков, а затем для каждого из них подсчеты производятся отдельно.

Основные этапы монтажа стропильной системы четырехскатной вальмовой крыши

Процесс сооружения стропильной системы четырёхскатной вальмовой крыши состоит из следующих последовательных этапов:

1. Монтаж рамы для конькового прогона.
2. Установка вначале наслонной, а затем центральной частей стропильной конструкции.
3. Разметка посредством шнура или верёвки направлений монтажа диагональных брусьев.
4. Монтаж диагональных стропильных ног в соответствии с произведённой разметкой.
5. Установка укороченных стропильных ног – нарожников – упирающихся в диагональные стропила.
6. Обшивка ветровой доской по периметру кровли.

Укороченные стропильные ноги, называемые нарожниками, образуют плоскость для расположения вальмовых кровельных скатов. Диагональные стропила, в которые упираются нарожники, чаще всего выполняют из сдвоенных сшитых досок, что способствует увеличению их несущей способности. Это имеет важное значение, поскольку нагрузка на них превосходит нагрузку на обычные стропила приблизительно в полтора раза. Если диагональные стропильные брусья перекрывают большую зону, тогда для придания им дополнительной прочности производится установка дополнительных опор: подкосов, шпренгелей или стоек из бруса.

Как видно, процесс обустройства стропильной системы вальмовой крыши имеет большое число нюансов, которые должны тщательно учитываться при проведении расчетов и монтажных работ.

Обустройство чердака

Четырёхскатное кровельное покрытие может быть устроено над готовым мансардным помещением либо над хозяйственной постройкой, над которыми нет смысла обустраивать отдельный чердак. Если же такая крыша устанавливается над жилым строением без мансарды, тогда потребность в обустройстве чердака обычно присутствует. Чердачные четырёхскатные крыши широко распространены в жилом строительстве.

В то же время следует отметить, что чердачные помещения четырёхскатных крыш обычно не предназначаются для активной и частой эксплуатации, поскольку скошенность различных поверхностей кровли приводит к значительным неудобствам в этом плане. Для того, чтобы чердак был пригоден к эксплуатации в качестве отдельного хозяйственного помещения, придётся существенно увеличить его высоту и габариты. В этом случае, расход материалов также окажется значительно большим. Все эти нюансы следует учесть до того, как рассчитать высоту четырехскатной крыши, чтобы чердачное помещение отвечало требованиям и запросам хозяев жилища.

Следует сказать также несколько слов о том, как рассчитать высоту конька четырехскатной крыши. Коньковая конструкция, как правило, является центральной и наиболее возвышенной частью кровельного сооружения. Вопрос, на какой высоте её устанавливать, в целом также зависит от предполагаемого использования подкровельного пространства, а также от личных предпочтений хозяев дома. Более высокая крыша обеспечит более эффективное использование чердака или мансарды. В то же время крыша небольшой высоты является оптимальным вариантом в плане экономичности, минимального расхода материалов и трудовых затрат.

Параметры, которые следует просчитать при обустройстве четырехскатной крыши

Если говорить о необходимых расчетах перед проведением монтажных работ, прежде всего следует упомянуть о том, как посчитать площадь кровли четырехскатной крыши. Правильным вариантом здесь является подсчёт для каждого из кровельных скатов в отдельности, с последующим сложением полученных результатов. При этом используются стандартные математические формулы для вычисления площади тех или иных геометрических фигур.

Так, например, если скат имеет треугольную форму, то из вершины его посредством веревки или шнура проводится перпендикулярная линия к основанию, называемая высотой. Далее эта самая высота треугольного ската умножается на длину основания, а полученная сумма делится пополам. Результат будет площадью треугольного кровельного ската.

Для трапециевидных скатов формула несколько другая: вначале складывается длина верхнего и нижнего оснований трапеции, затем сумма их делится пополам и умножается на высоту ската.

Вопрос о том, как рассчитать кровлю на четырехскатную крышу с дополнительными пристройками, решается аналогичным образом: их площадь также должна быть высчитана отдельно и прибавлена к общему результату.

Другим важным моментом при расчете четырехскатной кровли является определение необходимого расстояния между стропильными брусьями. Величина промежутков зависит главным образом от материала кровельного покрытия. Так, например, для металлочерепицы и профнастила она составляет 60-90 сантиметров, а для битумной черепицы – 100-120 сантиметров, поскольку в последнем случае кровля укладывается на сплошную обрешетку из листовой фанеры.

Расчет — что и как рассчитать нужно

Немаловажное значение имеет и правильный выбор угла наклона кровельных скатов, где требуется учитывать ряд факторов:

• Вес кровельного покрытия – чем он больше, тем круче следует обустраивать кровлю.
• Размеры элементов покрытия. Если они малы и стыковых участков между ними много, тогда повышается вероятность проникновения между ними воды, а потому скаты должны располагаться под более высоким углом.
• Климат местности. В тех районах, где случаются частые снегопады, скаты крыш следует располагать более круто, что обеспечивает быстрое схождение осадков.
• Правила противопожарной безопасности для чердачных крыш. В соответствии с ними, при больших размерах чердака должен иметься сквозной проход через него высотой в 160 сантиметров и шириной в 120 сантиметров. Если же чердак маленький (до 2 метров в длину), тогда минимальные размеры прохода должны составлять 120 и 90 сантиметров соответственно.
• Высота дымохода для каминных и печных сооружений. Общая высота вместе с наружной частью, выходящей за пределы крыши, должна составлять как минимум 5 метров. Разумеется, подобный вариант обогрева не подойдёт для небольших строений с пологими крышами.

Размер сечения стропильных брусьев также может быть различным, и зависит от общей нагрузки, выпадающей на стропильную систему. Суммарная нагрузка определяется весом кровельного пирога и давлением внешних факторов, таких как ветер и снег. Соответственно, здесь также имеют значение материал кровельного покрытия и климат местности. Понятно, что чем больше нагрузка на стропильную конструкцию, тем большее сечение должны иметь брусья стропил.

Дополнительные рекомендации по монтажу

Помимо вышеперечисленных нюансов, есть и некоторые другие особенности, которые следует учитывать при выборе четырехскатной крыши для дома:

• Конструкция четырехскатной кровли позволяет обустраивать большие свесы со всех четырех сторон, обеспечив защиту фасада и стен от осадков.
• Хотя в целом четырехскатная кровельная конструкция обходится дороже двухскатной, однако, вследствие отсутствия необходимости в обустройстве фронтонов, разница эта не столь велика.
• Если четырехскатная кровля предназначается для мансардного строения, тогда визуально оно будет выглядеть более низким, что следует учитывать при проектировке.
• Монтаж любой разновидности четырехскатной кровли следует начинать с коньковой конструкции. Мауэрлат должен быть надежно зафиксирован и соединен на угловых участках, а стойки прогонной рамы должны иметь прочное основание.
• Для фиксации различных кровельных элементов рекомендуется использовать современные металлические крепежные изделия.
• По окончании всех работ, до того, как посчитать четырехскатную крышу дома полностью готовой к эксплуатации, следует ещё раз произвести ревизию всех конструкций, элементов и стыковых соединений.
• Поскольку возведение четырехскатной крыши представляет из себя непростую задачу, браться за нее можно только при наличии достаточной уверенности в себе. В противном случае, наиболее правильным решением будет доверить монтажные работы специалистам.

Расчет четырехскатной крыши: параметры нагрузки, уклона, материала

Как рассчитать четырехскатную крышу: размеры основания, уклона

Проектирование и расчеты: делаем проект с помощью чертежа

Во время строительства дома возникают вопросы, как, например, расчет материала на крышу, которые напрямую связаны с его архитектурной формой – количеством скатов, наличием мансарды и т. д. При составлении проекта конструкции все его параметры должны быть тщательно выверены, чтобы обеспечить ей надежность и безопасность.

Четырехскатная крыша характеризуется двумя треугольными скатами (вальмами) с торцевых сторон. Ее классифицируют в основном как вальмовую, либо как шатровую. Вальмовая состоит из двух треугольников и двух трапеций (боковые скаты – равнобедренные треугольники, а фронтальные – правильные трапеции). Если ее скаты не достигают карниза в нижней точке, то ее называют полувальмовой. Коробка здания в этом случае имеет форму прямоугольника. Если же она представлена в виде квадрата, выполняют шатровую крышу, четыре треугольных ската которой сходятся в единой вершине.

Как рассчитать четырехскатную крышу: размеры основания, уклона ↑

Зная линейные размеры основания и угол наклона ее скатов, можно выполнить расчет четырехскатной крыши. Как правило, его проводят по следующему принципу: скаты делят на несколько элементов, каждый из которых рассчитывается отдельно, после чего полученные результаты суммируют. Таким образом можно подсчитать общую площадь четырехскатной крыши.
Несущая конструкция четырехскатной крыши имеет сложный каркас. Входящие в нее центральные стропила создают лишнюю нагрузку. Помимо этого, стропила должны выдерживать нагрузку покрытия кровли, а также снеговую и ветровую. Поэтому требуется дополнительно рассчитать параметры четырехскатной конструкции, например, вес кровельных и отделочных материалов, климатические особенности региона.

Очевидно, что любая неточность в подсчетах может иметь серьезные последствия, поэтому их проводят с большой аккуратностью и с учетом всех возможных вариантов.

При этом должны быть учтены также следующие показатели:

•  результаты расчета шага стропил,
•  сечения стропил,
•  пролетов конструкции стропил,
•  результаты анализа несущей способности фундамента и опор.
•  тип стропил (висячие или наслонные).

Грамотный расчет четырехскатной крыши требует учета данных метеорологических служб местности проживания. Для точного определения необходимой высоты кровли и углов наклона всех четырех скатов, необходимы следующие данные: показатели

•  силы и скорости ветра в районе строящегося дома;
•  интенсивности осадков;
•  используемого кровельного материала.

Проектирование и расчеты: делаем проект с помощью чертежа ↑

Прежде чем начать работы по обустройству крыши, ее необходимо спроектировать, рассчитать и выполнить чертеж будущей четырехскатной конструкции.

Уклон наклона скатов в зависимости от предназначения чердака, атмосферных нагрузок и типа материала для кровли колеблется в пределах 5º–60º.

В регионах с частыми сильными ветрами или с малым количеством осадков наклон скатов – небольшой, а в местностях со значительными снеговыми нагрузками и частыми дождями – существенно больше, 48–60º.

В свою очередь, на основе угла наклона выбирают материал для кровли:

•  5º–18º – рулонное покрытие,
•  14º–60º – кровельный металл, асбестоцементные листы;
•  30º–60º – черепичная.

Высота конька четырехскатной крыши при данном уклоне скатов рассчитывается по тригонометрическим формулам для прямоугольных треугольников.

Проект дома с четырехскатной крышей начинают с расчета стропил. Их сечение зависит от угла наклона скатов и суммарного значения ожидаемых общих нагрузок: веса конструкции стропил, кровельного пирога, снеговых и ветровых нагрузок. Минимальный запас прочности стропил должен составлять 1.4.

С помощью вычислений определяют также:

•  шаг стропил и их несущая способность,
•  какие использовать стропила – наслонные или висячие,
•  необходимость дополнительных элементов: раскосов, способствующих уменьшению нагрузки на стропила, или затяжек, предохраняющих конструкцию от расшатывания,
•  необходимость в наращивании длины стропил или сдваивании балки для их усиления и т. д.

При проектировании стропильную систему рассчитывают:

•  на прочность – стропила не должны сломаться;
• на степень деформации при определенных параметрах, например, прогиб стропил для мансардных кровель не должен превышать 0, 4% их длины.

Особенности расчета нагрузки на стропильную систему ↑

Стропильная система находится под воздействием постоянных и временных нагрузок.
К первым причисляют массу кровли, обрешетки и контробрешетки, прогонов и самих стропил, а ко вторым – ветровые, снеговые и полезные – это нагрузка от потолков, водогрейных баков, вентиляционных камер и прочего, подвешенных к фермам.

Совет

Параметр расчета  снеговых нагрузок для средних широт страны по стандарту составляет 180 кг/м² на горизонтальную проекцию кровли. Накопившись, снеговой мешок может увеличить это значение до 400–450 кг/м². Для этих же регионов расчетный параметр для ветровых нагрузок – 35 кг/м².

При наклоне скатов более 60° не учитывается  снеговая нагрузка, а при наклоне менее 30° – не учитывается ветровая. Параметры этих нагрузок могут быть скорректированы за счет имеющихся поправочных коэффициентов, в которых учтены местные климатические условия. Общую массу кровли вычисляют, исходя из площади сооружения и используемых материалов.

Расчет вальмовой крыши: онлайн калькулятор ↑

Подсчет материалов, необходимых для возведения крыши, осуществляют, взяв за основу правильный подсчет площади кровли.

Независимо от формы четырехскатной конструкции расчет этой площади сводится к вычислению площади простейших геометрических фигур – равнобедренного треугольника и трапеции. Например, в случае шатровой крыши все сводится к вычислению суммы площадей четырех одинаковых треугольников .

Для расчета крыш используют также специальные программы – онлайн калькуляторы. С их помощью определяют практически все необходимые для этого параметры:

• объем материалов для кровли, тепло- и гидроизоляции,
• количество обрешетки,
• стропильную систему,
• уклон ската и другое.

Рассчитывая количество материала, помимо площади скатов, учитывается также:

• величина нахлестов;
• отходы при раскрое;
• величину свесов карниза и фронтонов.

Посмотрите, как выполняется расчет вальмовой крыши онлайн калькулятором.

• Параметры обрешетки. Вводят ширину и толщину досок, расстояние между ними.

• Параметры кровельного материала. Если выбран кровельный лист, задают высоту, ширину и нахлест листа.

Результатом расчета станут следующие параметры:

• Размер крыши. Высота и ширина полотна, общая площадь.

• Стропила. Количество и длина стропил. Также рассчитывается объем необходимого материала (в кубометрах).

• Обрешётка. Расчет показывает количество рядов досок, длину каждой детали и объем досок обрешетки.

• Подкровельный материал. Вычисляется площадь гидро- и пароизоляции. Так, если в качестве подкровельного материала выбран рубероид или пергамин, калькулятор показывает необходимое количество рулонов (исходя из размера рулона), с учетом нахлеста.

• Кровельный материал. Калькулятор определяет не только площадь покрытия, но и вес, и необходимое количество выбранного материала.

Калькулятор расчета основных элементов двускатной кровли Источник stankotec.ru Это может быть интересно! В статье по следующей ссылке читайте про кровлю из металлочерепицы.

Расчет дополнительных параметров

Многие онлайн сервисы рассчитывают дополнительные, не менее полезные величины:

• Угол наклона крыши. Калькулятор определит не только оптимальную величину угла, но и подскажет, подходит ли он для выбранного кровельного материала. Меняя высоту подъема или ширину основания, можно добиться полного соответствия угла материалу.

• Расчёт ветровой и снеговой нагрузки. Для некоторых районов такая нагрузка может стать определяющим фактором для выбора типа крыши. В калькулятор потребуется ввести дополнительную информацию: регион строительства, тип местности, высоту до конька постройки, сорт древесины для стропил.

• Расчет дымохода. Для безопасной эксплуатации необходимо определить высоту дымохода относительно конька крыши. Неправильное проектирование может повлиять на стабильную работу отопительных приборов и повлечь за собой незапланированные финансовые траты (если потребуется переделка).

При расчете дымохода учитывается наличие преград рядом с жильем Источник stroim-dom.radiomoon.ru

Ограничения в использовании онлайн калькулятора

Кровельные калькуляторы, предлагаемые интернет-ресурсами — доступный и очень быстрый способ получить необходимую информацию. Но как любые механизмы, рассчитанные на массового пользователя, такие калькуляторы склонны применять обобщенные приемы вычисления. Хуже всего то, что процесс вычислений скрыт от обратившегося к калькулятору человека; перепроверить информацию на выходе весьма затруднительно.

Калькулятор расчета крыши дома может содержать некие (допустимые) разбросы параметров, которые, тем не менее, скажутся на конечном результате. Среди возможных результатов, которые могут содержать неточные (приблизительные) величины, встречается:

Определение общего количества кровельного материала

Стройматериал никогда не укладывается стык в стык, поэтому площадь поверхности крыши и площадь покрытия всегда будут отличаться. При вычислениях кровельную площадь стандартно увеличивают на 15% — это обеспечивает запас при формировании нахлеста.

О расчете двускатной крыши бесплатным калькулятором в следующем видео:

Если крыша имеет сложную конструкцию, расчет тоже усложняется, поскольку опытный проектировщик параллельно решает дополнительную задачу минимизирования отходов. Для таких целей применяют разные алгоритмы (с разной накапливающейся ошибкой и с разным итогом), какой из них вложен в калькулятор, известно только его разработчикам.

Считается, что калькулятор помогает сэкономить на покупке стройматериалов. Но при монтаже кровли сложной формы в таком случае нередко оказывается, что были приобретены лишние (зачастую недешевые) материалы. Обратная ситуация, когда материала не хватает и приходится оплачивать незапланированную покупку и доставку, не менее досадна.

Это может быть интересно! В статье по следующей ссылке читайте про то, как выбрать кровлю для загородного дома.

Определение уклона для кровли

Строительные нормы предписывают минимальные показатели уклона для каждого кровельного материала. Они рассчитываются с учетом наклона крыши и дополнительных показателей (ветровой и снеговой нагрузки). Специалисты выполняют расчеты по нормам СНиП «Нагрузки и воздействия» и по дополнительным нормам проектирования. Какие показатели использует в работе кровельный калькулятор, проверить не представляется возможным.

Некоторые калькуляторы учитывают дополнительные параметры (наличие мансардных окон и водосточных систем) Источник stankotec.ru

Расчет кровли: как избежать ошибок

В расчетах можно пойти одним из следующих путей:

• Расчет кровли провести вручную. При наличии базовых знаний по геометрии, сделать предварительные расчеты можно и вручную. Для этого достаточно запастись бумагой, карандашом, обычным калькулятором, и вспомнить, что любая крыша — это набор простейших фигур (прямоугольников и треугольников), расчет площади которых описывается простейшими формулами из школьного курса. Способ плохо работает, если расчеты усложняются. На них уходит много времени и возрастает риск ошибки.

• Расчет кровли провести в онлайн сервисе. При этом стоит учитывать, что значения всегда получаются усредненные; возможно, для запланированного вами дома потребуется индивидуальное решение.

• Расчет кровли калькулятором проконтролировать вручную. Кровельные онлайн калькуляторы являются удобным способом смоделировать конструкцию крыши и узнать требуемое количество стройматериалов. Расчет простых конструкций проверить достаточно легко, но если у вас нет профильного образования, путаница с коэффициентами и процентами неизбежна. Отличающиеся результаты станут причиной продолжительных перепроверок и поиска ошибок, а также недоверия к способностям калькулятора (или своим).

Проверка результатов расчета потребует времени и внимательностиИсточник transsib6.ru

• Профессиональный расчет кровли. Для предварительных расчетов с целью определиться с материалами и конструкцией крыши этот способ явно не подойдет. Но при заказе дома под ключ, строительная компания подготовит полноценный проект, в котором будут указаны все выкладки по расчетам и смета. Кроме того, как раз предварительные расчеты специалисты могут вам сделать еще на этапе обсуждения проекта.

Это может быть интересно! В статье по следующей ссылке читайте про вентиляцию подкровельного пространства. Кровельный онлайн калькулятор принято считать хорошим инструментом для определения основных параметров будущей крыши. Но профессиональные строители рекомендуют использовать его только для приблизительной оценки количества и стоимости стройматериалов. Также калькулятор может стать незаменимым инструментом для сравнения затратности различных технологий. Оценок 0 Прочитать позже>Расчет двухскатной крыши: площадь, стропила, высота

Инструкция для онлайн калькулятора расчета материалов и габаритов двухскатной крыши

Для начала расчета двухскатной кровли, укажите масштаб чертежей.

Выберите необходимый вариант крыши: 1 – простая двухскатная крыша, 2 – кровля с примыкающим элементом (т.н. слуховое окно). Учтите, второй вариант в реализации сложнее и дороже первого, а место сочленения (т.н. ендова) это потенциально опасное место для возникновения протечек, которое требует особого внимания при монтаже.

Значения размеров заполняйте в миллиметрах (мм):

Y – Высота кровли, расстояние от перекрытия чердака до конька. Влияет на величину угла наклона крыши. Если планируется обустройство нежилого чердака, следует выбирать небольшую высоту (потребуется меньше материала для стропил, гидроизоляции и кровли), но достаточную для проведения ревизии и обслуживания (не менее 1500 мм). При необходимости оборудования жилого помещения под сводом крыши, для определения ее высоты необходимо ориентироваться на рост самого высокого члена семьи плюс 400-500 мм (примерно 1900-2500 мм). В любом случае нужно также учитывать требования СП 20.13330.2011 (актуализированная редакция СНиП 2.01.07-85*). Следует помнить, что на крыше с небольшим углом наклона (маленькой высотой) могут задерживаться осадки, что негативно влияет на ее герметичность и долговечность. Однако, высокая крыша становится более уязвима к порывам сильного ветра. Оптимальный угол наклона находится в пределах 30-45 градусов.

X – Ширина здания.

C – Размер свеса. Свес защищает стены и фундамент дома от атмосферных осадков. Для одно- и двухэтажных домов с системой водоотвода минимальный размер C – 400 мм (согласно СНиП II-26-76*), без организации наружного стока воды не меньше 600 мм. Оптимальная величина свеса равна примерно 500 мм. Учитывайте особенности климата Вашего региона согласно СП 131.13330.2012 «Строительная климатология» (Актуализированная редакция СНиП 23-01-99*).

B – Длина крыши, с учетом свесов за пределы фронтонов.

Если Вы выбрали вариант кровли №2 (со слуховым окном), введите также следующие значения:

Y2 – Высота примыкающего треугольного элемента;

X2 – Ширина основания;

C2 – Выступ, т.е. расстояние от основания до края свеса.

Стройматериалы кровли:

S1 – Ширина стропила.

S2 – Толщина стропила.

С3 – Шаг стропил, т.е. расстояние между соседними стропилинами.

S1 и S2 – важные параметры определяющие надежность всей стропильной системы. Сечение стропила (ширины S1 и толщины S2) зависит от действующих на него нагрузок. Собственный вес стропильной системы, обрешетки, кровельного пирога – это постоянные нагрузки; временные – снеговые, ветровые; особые – сейсмические воздействия, промышленные взрывы). Также на выбор ширины и толщины стропила влияет качество и вид используемого материала (доска, брус, клееный брус), длины стропильной ноги, расстояния между стропилами. Примерное сечение бруса и шага стропил (С3) для разной длины приведено в таблице.

Длина стропилины, мм	Шаг стропил, мм	Сечение стропила, мм
До 3000	1200	80х100
До 3000	1800	90х100
До 4000	1000	80х160
До 4000	1400	80х180
До 4000	1800	90х180
До 6000	1000	80х200
До 6000	1400	100х200

При выборе сечения стропил обязательно учитывать рекомендации СП 64.13330.2011 «Деревянные конструкции» «, СНиП II-26-76* «Кровли» и устанавливать расчетом на нагрузки несущую способность в соответствии СП 20.13330.2011 «Нагрузки и воздействия».

С4 – Выпуск крыши (свес) со стороны фронтонов. Оптимальное значение С4 примерно 500 мм.

O1, O2 – ширина и толщина доски обрешетки набиваемой на стропила. Согласно СНиП II-26-76* «Кровли» обрешётка выполняется из брусков с минимальным сечением 30×50 мм.

В зависимости от шага стропил рекомендуемое сечение обрешётки принимают по таблице.

Шаг стропил (межосевой размер), мм	Сечение обрешётки, мм×мм
≤ 750	30×50
≤ 900	40×50
≤ 1100	40×60 или 50×50

R – Расстояние между досками обрешетки зависит от применяемого кровельного материала (например шага волны черепицы). Значение величины R рекомендовано СНиП II-26-76* «Кровли». В частности основанием под кровлю из асбестоцементных волнистых листов – шифера гражданских зданий с чердаком должна быть обрешетка из рядовых брусков сечением 60х60 мм. Для обеспечения плотной продольной нахлестки все нечетные бруски обрешетки должны иметь высоту 60 мм, а четные 63 мм. Шаг брусков обрешетки должен составлять не более 750 мм. Для брусков обрешетки применяют древесину хвойных пород в соответствии с требованиями СНиП II-25-80 “Деревянные конструкции”.

L1 и L2 – Длина и соответственно Ширина листа кровельного материала, зависит от его вида и особенностей производства. Обращайте внимание на соответствие заявленных производителем параметров регламентирующим документам (например, ГОСТ 30340-95 для шифера, ГОСТ Р 56688-2015 для керамической черепицы, ГОСТ 24045-2010 – профнастил).

Ориентировочные значения длины и ширины кровельных материалов, для двухскатной крыши, приведены в таблице.

Вид кровельного материала	Высота L1, мм	Ширина L2, мм
Профнастил	1000-1400	800-1200
Шифер (ГОСТ 30340-95)	1750	980, 1125, 1130
Керамическая черепица	310, 333, 347	190,190, 208
Битумная черепица	1000	317
Металлочерепица	1120, 1180	1040, 1100
Рубероид	1000	750, 1005, 1025
Еврошифер (Ондулин)	2000	950
Оцинкованая сталь	720-1800	2000, 2500
Кровельное железо	510-1000	710-2000

L3 – Нахлест листа кровли в процентах. Значение нахлеста зависит от вида кровельного материала, угла наклона крыши и регламентированы СП 17.13330.2011 «Кровли» (Актуализированная редакция СНиП II-26-76). Необходимый нахлест кровельного материала часто указывается производителем на упаковке.

Нажмите «Рассчитать».

Калькулятор позволяет рассчитать размеры двухскатной кровли: длину и ширину полотна крыши для каждого ската, и площадь крыши. Необходимую длину и количество стропил и обрешетки для постройки стропильной системы двускатной крыши. Объем пиломатериалов для изготовления стропил и обрешетки. Количество рядов досок обрешетки. Также калькулятор выполнит расчет фронтона и высоты конька двухскатной крыши. Подсчитать нужное для двухскатной крыши количество кровельного и подкровельного изоляционного материала (необходим для обеспечения пароизоляции, защиты утеплителя и кровельного материала от конденсата, рассчитывается с учетом 10 % нахлеста). Обладая такими данными, Вы сможете узнать цену постройки двускатной крыши, более точно определите объем нужного материала. Обратите внимание, чем качественнее материалы для стропил, обрешетки вы сможете заказать, тем ниже будут Ваши расходы на крышу (меньшее количество отбракованной древесины). Также желательно проконсультироваться у квалифицированного кровельщика (особенно если выбрали второй вариант крыши с примыкающим элементом), лучше не допустить ошибку, чем ее потом исправлять.

Калькулятор расчёта высоты конька стропильной системы

В самом начале работы по проектированию конструкции крыши своего дома или какого-либо здания хозяйственного назначения перед владельцем обязательно возникнет ряд первоочередных вопросов. Это, прежде всего, сама разновидность стропильной системы, угол наклона скатов, планируемое кровельное покрытие, высота конструкции в коньковой части.

Калькулятор расчёта высоты конька стропильной системы

Эти вопросы только на дилетантский взгляд кажутся разноплановыми, а на самом деле – они тесно переплетены между собой, взаимозависимы один от другого. Так, например, различные типы кровельного покрытия имеют свои ограничения по углу крутизны скатов, а тот в свою очередь напрямую зависит от высоты конька крыши. Предлагаем применить представленный ниже калькулятор расчёта высоты конька стропильной системы. Он не только поможет рассчитать нужные параметры, но и даст возможность оценить различные варианты, чтобы проще было принять наиболее приемлемое решение.

Пояснения по проведению расчетов.

Если рассмотреть любую стропильную систему, то ее можно разложить на треугольники, подчиняющиеся строгим законам тригонометрии. Так, высоту конька можно рассматривать одним из катетов прямоугольного треугольника с гипотенузой, являющейся линией, определяющей направление и крутизну ската кровли. Примеры для нескольких типов крыш приведены на схеме ниже.

Цены на крепления для стропил

крепления для стропилХарактерные примеры для расчета высоты конька для различных стропильных систем

1 – односкатная система.

2 – простая двускатная система.

3 – вальмовая система.

4 – шатровая система.

В любом из представленных случаев определяющими величинами будут являться:

• Угол крутизны ската. Обратите внимание, что гипотенуза треугольника, определяющая направление и крутизну ската у разных систем проложена со своими особенностями, что необходимо учитывать при расчете.
• Ширина здания. Если при односкатной стропильной системе она берется полной, то для трех других разновидностей крыши – делится надвое.

Калькулятор позволит решить и «прямую», и «обратную» задачи:

• По заданному углу крутизны кровли определить высоту конька, чтобы выйти на расчетное значение уклона.
• По уже предполагаемой или имеющейся высоте конька определить угол наклона, чтобы принять решение в пользу того или иного кровельного покрытия.

После того как будет рассчитана высота расположения конька (или конькового узла – для шатровой крыши), можно перейти к вычислению длины стропильных ног – для этого имеется специальный калькулятор.

Какую стропильную систему выбрать?

Выбор типа крыши зависит от многих критериев, от рациональности и экономичности до чисто декоративного подхода. Подробнее об устройстве различных стропильных систем: односкатной, двускатной, вальмовой, шатровой – в отдельных публикациях нашего портала.

Как рассчитать высоту конька двухскатной крыши: особенности расчетов и проектирования

От высоты расположения конька крыши зависят эстетические показатели, архитектурная специфика и технические характеристики дома. Крайне важно при разработке проекта грамотно определить правильный размер конструкции.

Для получения идеального результата мы предлагаем вам сегодня разобраться как рассчитать высоту конька двухскатной крыши, и каким методом лучше пользоваться в самостоятельных вычислениях.

Ориентиры выбора высоты конька

Коньком называют горизонтальное ребро двухскатной крыши, образованное в месте соединения вершин ее наклонных плоскостей.Высоту конька без малейших сомнений отнесем к наиболее значимым параметрам, задающим пропорции крыши.

Как занижение, так и завышение ее может привести не только к нарушению архитектурной картины, но и к проблемам в эксплуатации. Горячее желание владельца дома воплотить собственные идеи нередко идет в разрез с техническими предписаниями, ознакомление с которыми поможет избежать серьезных ошибок.

Для того чтобы процесс исследования изучаемой величины был проще и понятнее представим будущую крышу в форме равностороннего треугольника. Это самый распространенный вариант. Кроме него есть асимметричные двухскатные крыши с различающимися по площади скатами.

Однако угол наклона обоих конструктивных составляющих чаще всего равен, потому высота конька вычисляется по стандартной схеме.

Равносторонний треугольник разобьем для удобства на две симметричные части. Проходящая от вершины треугольника до его основания линия – ось симметрии представленной нами фигуры, она же катет прямоугольного треугольника и высота конька.

Ориентир №1: Атмосферные явления

С климатической данностью спорить бессмысленно, необходимо подстраиваться под ее непреклонную диктовку и приспосабливаться. К атмосферным явлениям, оказывающим влияние на выбор высоты конька, относятся:

• Ветровая нагрузка. В областях, погодные условия которых отличаются частыми порывистыми ветрами, принято сооружать пологие и низко-скатные кровельные конструкции с углом наклона до 10º. В регионах со слабыми и умеренными ветрами высота конька может быть любой.
• Количество осадков. Осадки – потенциальная угроза протечек, из-за которых отсыревают, затем постепенно приходят в непригодность элементы стропильной системы и кровельного пирога. С крыш крутизной более 45º осадки удаляются гораздо быстрее, чем с пологих конструкций.
• Масса снежного покрова. В районах с обильными зимними осадками рекомендовано возведение крыш с уклоном более 45º с целью оптимизации скорости схода снежных залежей. С более низких и плоских крыш необходимо будет чаще счищать снег.

Обозначенные характеристики подскажет местная метеослужба. Можно самостоятельно найти их в сборнике с правилами и таблицами по строительной климатологии СНиП 23-01-99 или по приведенным в СП 20.13330.2011 картам районирования.

Ориентир №2: Наличие чердака

В семействе двухскатных крыш есть чердачные и бесчердачные представители. В первом случае пространство чердака отделено от коробки дома потолочным перекрытием. Их также именуют «раздельными», что подтверждает архитектурную независимость помещений между кровельной конструкцией и перекрытием.

Чердачные представители бывают жилыми и нежилыми. Высоту конька жилых крыш задает удобство перемещения. Конструкции с эксплуатируемым чердаком сооружаются в основном по ломаной схеме, предполагающей строительство стропильной системы из двух ярусов.

Высота конька эксплуатируемой чердачной крыши складывается из двух величин: высоты нижней части крыши и высоты вершины крыши, водруженной на нижний ярус. Высотный размер нижнего яруса обычно принимается от 2,0 до 2,3 м.

Вычисляется сложением роста самого высокого из будущих владельцев и запаса в 30 – 40 см, необходимых для удобства и безопасности перемещения. Размер верхушки ломаной крыши произвольный, зависит от вкусовых предпочтений хозяев.

Высота конька нежилых чердаков определена противопожарными нормами. К тому же размер чердачного пространства не должен создавать препоны для технического обслуживания. Регламент строительных нормативов указывает что, на чердаке должен быть сквозной проход вдоль всей крыши не менее 1,6 м по высоте и 1,2 м по длине. На коротких участках сложносоставной конструкции ширину и высоту сквозного прохода можно уменьшить на 40 см в обоих направлениях.

Во втором «бесчердачном» случае пространство под крышей не отделено от коробки перекрытием. Обычно оно расположено ниже: на уровне потолочной системы предыдущего этажа. Бесчердачные крыши именуются «совмещенными», что как раз и говорит о соединение пространства под крышей с частью пространства стопы.

Яркие представители конструкций без чердака относятся к полумансардному типу. Возводят их по обычной двухскатной схеме, но мауэрлат укладывается на стены высотой не менее 1,4 м. Высоту конька половинчатой мансарды отсчитывают от нижней грани мауэрлата.

Практичность сооружения полумансардной крыши в регионах с высокой ветровой нагрузкой сложно переоценить. Благодаря ее возведению на кровлю действует минимальная боковая нагрузка, а владельцы получают удобный и весьма просторный дополнительный этаж.

Без чердака и чердачного перекрытия сооружают невысокие крыши гаражей, небольших бытовых построек, складов. Устройство перекрытия в таких ситуациях и не экономично, и неразумно с точки зрения доступа для технического обслуживания.

Ориентир №3: Тип кровельного покрытия

Мы уже представили двускатную крышу равносторонним треугольником. А высоту конька представили катетом его прямоугольного собрата, полученного при делении конструкции на две симметричные части. В созданной нами геометрической фигуре все компоненты взаимосвязаны, включая углы и длины сторон.

Нам как проектировщикам крыши интересен угол ее уклона, т.к. он находится в прямой зависимости от типа и технических характеристик кровельного покрытия. Он-то и поможет определить оптимальную высоту проектируемой конструкции.

Есть несколько правил подбора кровельного материала с учетом высоты конька и крутизны крыши, это:

• Чем меньше штучные элементы кровли, тем больше обязан быть угол наклона скатных плоскостей. Многочисленные стыки штучных покрытий создают предпосылки для проникновения влаги под кровлю, потому надо ускорить сход осадков.
• Чем ниже крыша, тем меньше стыков и швов должно быть на покрытие. В приоритете для обустройства крупнолистовые и рулонные кровли.
• Чем тяжелее покрытие, тем круче следует строить крышу. Вес массивных элементов будет распределяться в проекции на единицу площади основания. В результате, чем выше конек, тем меньший груз давит на стропильную систему и перекрытие.

Правда, обустройство крутой крыши с высоким коньком обойдется дороже. На возведение конструкции с уклоном в 45º материала уйдет в 1,5 раза больше, чем на покрытие пологой крыши крутизной до 7 – 10º. А если скаты будут наклонены под углом в 60º, расходы вырастут в двукратном размере.

Обычно интервал подходящих углов наклона производителями кровельного покрытия обозначаются в инструкции. Рекомендацией изготовителей стоит следовать во имя долгосрочной службы сооружения.

Зная рекомендованный угол наклона, ширину карнизных свесов и размеры коробки дома, можно в ходе несложных геометрических построений найти высоту конька. Однако в проектировании крыш применяется не только графический метод.

Уклон скатов обозначается градусами, процентами или десятичной дробью, в числителе которой указана высота конька, в знаменателе – половина перекрываемого пролета. Все три выражения наклона взаимосвязаны, но на стройплощадке удобнее пользоваться последним вариантом.

Немного найдется желающих откладывать угол наклона ската строительным транспортиром на объекте. Тем более что процесс установки наслонных стропил, например, производится на уже установленный коньковый прогон. Т.е. знать высоту расположения конькового прогона надо загодя. Это еще одна из веских причин, стимулирующих интерес к вычислению высоты конька.

К процентному выражению уклона крыши сложилось общее отношение и в среде мастеров, и в среде домашних умельцев. Проценты только помогут запутаться. Самый приемлемый метод отображения уклона – это отношение высоты конька к половине перекрываемого пролета. На стройплощадке он используется чаще всего.

Зная высоту конька, можно не подглядывать ежеминутно в проектную документацию. Просто путем измерений определяется середина фронтонной стены. В полученной точке строго вертикально прибивается брусок или жердь. От верхней грани предварительно установленного на стену мауэрлата вверх откладывается исследуемый нами размер. На него ориентируются при строительстве стропильной системы.

Способы определения высоты конька

Для расчетов высоты конька двухскатной крыши, площади плоскостей и прочих размеров проектируемой конструкции в сети есть значительное количество программ-калькуляторов. Все вычисления проводятся автоматически, радует скорость и простота процедуры. Правда, проверить итоги расчетов сложно без наглядного представления о запланированной конфигурации крыши. А еще при случайном введении ошибочного числа обнаружить «удивительные» размеры можно будет только на стройплощадке. Потому лучше заранее разобраться в особенностях построения и вычислений, чтобы банальный огрех не стал причиной сверхвысоких затрат.

Самостоятельным проектировщикам потребуются воспоминания о школьном курсе тригонометрии и желание строить схемы в масштабе, пользуясь монитором или обычным бумажным листком.

Математический и графический методы

Для определения высоты конька кровельной конструкции применяются следующие методы:

• Математический. Заключается в вычислении размера по формуле расчета длины одной из сторон прямоугольного треугольника.
• Графический. Заключается в построении схемы крыши в масштабе с получением высоты конька.

Для производства математических вычислений применяется формула a= b × tgα, где а – искомая высота конька; b – половина ширины пролета; tgα – угол уклона, выбранный владельцем дома на основании технических предписаний и рекомендаций изготовителя кровельного покрытия.

Графическим способом высота конька определяется при пересечении оси симметрии крыши и линии ската, отложенной под заданным углом от крайней точки карнизного свеса. Разберем один из наглядных примеров графического построения для получения представления о процессе.

Отметим важный нюанс. Описанными способами вычисляется подъем крыши, а не полная высота конька. Реальное значение зависит от технологии крепления верха стропилин. В висячих системах высота конька остается без изменений. Аналогично в наслонных вариантах, если вершина стропилины не выступает над линией конькового прогона.

Если верха стропильных ног возвышаются над прогоном, то к подъему крыши следует прибавить 2/3 толщины доски или бруса, использованного в строительстве стропильной системы. Считается, что глубина врубки уменьшает толщину материала на треть.

Сооружаемой поверх стропилин обрешеткой и толщиной кровельного покрытия обычно в расчетах пренебрегают. Легких отклонений при строительстве крыши практически не избежать, по сути, 5-7 см кровли с обрешеткой почти не на что не влияют.

Практический пример расчета

Разберем на конкретном примере процедуру вычисления высоты конька. Так рассчитывают размеры двускатной крыши североамериканские плотники, специализирующиеся на строительстве малоэтажных каркасных домов. Принципиально процесс ничем не отличается от действий мастеров в других странах.

В примере есть чисто технологическая специфика: узел крепления нижних пяток стропильных ног к основанию крепится врубкой. Стропилины опираются на коньковую доску. Если этого не учесть при составлении схемы и выполнении расчетов, изменится уклон, что крайне нежелательно при выборе граничного значения угла наклона, рекомендованного производителем покрытия.

В основе самостоятельных построений все тот же равносторонний треугольник, разделенный на две симметричные половины. Нам известна ширина пролета коробки дома и угол наклона, т.к. он подбирается в соответствии с типом кровельного покрытия.

Алгоритм вычисления высоты конька сводится к ряду следующих действий:

• Построим масштабированную схему и нанесем на нее точные размеры обустраиваемой коробки. Самый удобный и понятный масштаб 1: 100, согласно которому 1 см отображает в масштабе 1 м. Если работать с таким уменьшением некомфортно, можно подобрать масштаб мельче или крупнее.
• Найдем середину пролета и от полученной точки вверх прочертим ось симметрии крыши.
• От угла коробки откладываем транспортиром угол уклона проектируемой крыши. Проводим согласно отмеченному углу линию уклона.
• Пересечение оси симметрии крыши и линии уклона скатов, т.е. диагонали, даст нам возможность прикинуть, на какой высоте будут располагаться доска конькового прогона.
• Очерчиваем схематически абрис конькового прогона и опорной стойки, на которую будет укладываться прогон. Их ось симметрии обязана совпадать с осью симметрии крыши. Нужно просто в обе стороны от оси отложить половину толщины коньковой доски и провести произвольные линии.
• Линия основания треугольника, диагональ и близлежащая боковая грань конькового прогона вкупе со стойкой определяют искомый треугольник, вертикальный катет которого является подъемом крыши.
• Подъем уменьшаем на 1/3 толщины доски, т.е. на глубину врубки нижнего узла стропилин.
• От полученной высоты вверх откладываем ширину коньковой доски и вычерчиваем коньковый прогон, затем коньковую стойку.
• В масштабе вычерчиваем стропильную ногу, не забыв о том, что она просядет на 1/3 ширины из-за врубки. Для упрощения работы параллельно диагонали проводим прямую линию на расстоянии 2/3 толщины стропильной доски.

Проще говоря, высотой конька является сумма подъема крыши и 2/3 толщины стропильной доски. На практике безукоризненной точности все равно не будет, но погрешность можно считать несущественной и вполне допустимой по строительным нормам возведения деревянных конструкций, прописанным в сборнике СП 64.13330.2011. В идеале должны учитываться процессы сжатия и смятия деревянных деталей системы.

Видео-пример устройства конька

Ролик ознакомит с вариантом сооружения конька двускатной крыши, аналогичной описанной в примере конструкции:

Грамотно спроектированная крыша с правильно рассчитанной высотой конька будет отлично смотреться. Ее составляющие не создадут условий для протечек и преждевременного износа конструкции. Освоить предложенные нами методы вычислений совсем несложно.

Правила расчета высоты крыши для дома

Высота крыши влияет на внешний вид дома, сложность сборки стропильного каркаса и технические характеристики. Поэтому важно уделить особое внимание определению размера и только после этого закупать материал. Для того чтобы сделать расчеты необязательно обращаться в специализированные организации. В статье обсудим как правильно рассчитать высоту крыши, а также что на нее влияет.

Что влияет на высоту конька?

Коньком называют горизонтальное ребро сопряжения вершин двух скатов крыши. Завышение и занижение высоты негативно влияет на эксплуатацию кровли, портит внешний вид здания. Поэтому при расчете недостаточно руководствоваться лишь собственным вкусом. Перед тем как рассчитать высоту конька важно обратить внимание на различные технические условия.

В статье примем по умолчанию крыши с равными скатами по длине и углу наклона. Это упростит определение высоты, хотя все описанные принципа применимы и к асимметричным конструкциям.

Согласно геометрии, один из скатов будет гипотенузой, а расстояние от конька до основания катетом.

Перед тем как рассчитать высоту крыши дома обращают внимание на следующие факторы:

• тип кровельного покрытия,
• чердачное помещение,
• атмосферные явления.

Теперь пройдемся по каждому пункту более подробно.

Кровельное покрытие

Для разных материалов есть собственные требования по крутизне уклона. От этого показателя будет зависеть расчет высоты конька двускатной крыши. Есть общие принципы выбора материал в зависимости от угла ската:

1. Для небольших штучных элементов уклон ската должен быть больше чем для длинных листовых материалов. Это связано с тем, что при скапливании влаги в стыках могут появиться протечки. Поэтому коньки для шиферной крыши выше чем коньки на крышу из металлочерепицы. Дело в том, что длина волнового шифера всего 1,75 м, а металлический кровельный материал может занимать всю длину ската.
2. Высота коньковой крыши влияет и на количество стыков. С занижением угла должно уменьшаться и количество соединений, нахлестов. Поэтому самыми надежными вариантами считаются крупнолистовые и рулонные материалы.
3. Тяжелые кровельные элементы размещают на крутых скатах. Крыши из шифера и керамической черепицы имеют большую массу, поэтому делают крутой уклон. Так, они не прогибают стропильные балки.

При этом стоит помнить, что чем круче уклон, тем больше материала для покрытия крыши понадобится. Так, если брать за 100% потребность для угла ската 7—10°, тогда угол в 45° потребует 150% перерасход, а угол 60° — все 200%.

Размеры скатов относительно ширины дома будет меняться вместе с высотой конька.

Чердачное помещение

Существует две разновидности домов: с чердачным помещением и без него. Для каждого варианта есть собственные условия расчета высоты конька. Если чердачное помещение жилое, тогда к росту самого высокого владельца добавляется 30—40 см. Но лучше подумать и о гостях, сделав потолок на высоте 2,4 метра. Но важно помнить, что это только потолок, а не высота крыши. Сюда нужно будет прибавить еще полметра или больше, в зависимости от предпочтений.

Если чердачное помещение нежилое, тогда высота конька рассчитывается под влиянием пожарной безопасности. Один из пунктов обязывает владельцев обеспечить сквозной проход под кровлей высотой не меньше 1,6 метра, а шириной 1,2 м. При сложных стропильных системах эти размеры могут быть сокращены на 0,4 м. Это пространство обеспечит свободный воздухообмен и проход для ремонта, осмотра.

Бесчерданые здания строятся так, что над перекрытием предыдущего этажа дополнительно возводятся стены. Например, в полумансардных зданиях высота стен увеличена на 1,4 метра. В таких конструкциях высота крыши отсчитывается от нижней грани мауэрлата. Такие конструкции подходят для климатических зон с сильными ветрами. Это делает возможным уменьшить уклон ската.

Бесчердачные сооружения популярны в строительстве гаражей, складов и других небольших бытовых построек. Обычно в них не предусматривается чердачное перекрытие, тем самым происходит экономия материала и времени.

Атмосферные явления

Климатические условия напрямую влияют на высоту конька. Поэтому в разных городах имеется свой «золотой» уклон ската. К атмосферным явлениям относят следующие факторы:

1. Осадки. Чем больше дождей снега в вашем регионе, тем больший уклон нужно делать. Соответственно увеличивается и высота крыши. Если пренебречь этим условием, тогда увеличивается вероятность появления протечек.
2. Ветер. Для местностей с ветрами средней и малой силы нет разницы в высоте конька. А вот так, где часто дуют сильные, порывистые ветра обычно уклон кровли не превышает 10°. Это накладывает определенные ограничения на применяемые материалы. Не учитывая силу ветра, вы рискуете потерять всю конструкцию крыши.
3. Количество снега. Существует отношение между крутизной уклона и количеством снега. Чем больше его выпадает зимой, тем больший угол нужно делать. Причина в увеличении нагрузки на стропильную систему. Рекомендуется отдавать предпочтение скатам уклоном больше 45°.

Определить особенности региона проживания можно обратившись в местную метеослужбу или к справочной литературе. В нормативной документации СНиП 23-01-99 или СП 20.13330.2011 есть погодные карты и рекомендации по строительству.

Способы расчета высоты конька

Расчет высоты крыши во многом зависит от ваших предпочтений. Есть два основных способа:

Разберемся с математическим способом подсчета. Как уже говорилось в первом подзаголовке, по умолчанию взяли двухскатную равнобедренную крышу. У нас есть возможность рассчитать необходимую высоту если знаем угол уклона и расстояние между скатами. Теперь понадобится таблица Брадиса и калькулятор. В справочной литературе находим величину тангенса нашего угла, а после умножаем ее на половину длины между скатами. В итоге получается высота конька.

Рассмотрим расчет на реальном примере. Предположим что наше строение имеет габариты 7х10 метра. При этом находимся в зоне со средними ветрами, а в роли кровельного покрытия используем металлочерепицу. Обустраивать чердак не планируем, а уклон возьмем равным 20°, чтобы дождевая вода без проблем стекала.

Получается, что длина катета составляет 7/10 = 3,5 метра. Согласно данным таблицы тангенс 20° равен 0,839. Теперь перемножаем получившиеся числа: 3,5*0,839 = 2,94. Значит, высота конька двухскатной крыши, от нижней части мауэрлата, составляет 2,94 метра.

Графический способ подойдет тем, кто имеет под рукой лист бумаги, карандаш и линейку с транспортиром. Все что понадобится это начертить крышу в разрезе, соблюдая масштаб. Для этого начертите горизонтальную линию, отметьте на ней границы основания крыши. Определите середину и прочертите перпендикуляр. С одной из сторон при помощи транспортира начертите линию под нужным углом. Точка пересечения покажет высоту, нужно лишь замерить ее линейкой.

Получившийся результат будет приближенным, к нему нужно еще добавить 2/3 толщины стропильной ноги. Небольшие отклонения допустимы и критически не влияют на эксплуатацию крыши. Эти погрешности складываются из необходимости делать вентиляцию под металлочерепицу и обрешетки.

Для того чтобы отметить нужную высоту в реальности достаточно определить середину здания. Затем прибить вертикальный брусок или жердь на нужной высоте. После того как был сделан расчет, постарайтесь как можно точнее перенести его с бумаги на реальное здание. Тогда крыша прослужит многие годы и не даст течи в самые дождливые дни.

Правила расчета высоты крыши для дома
Что влияет на высоту крыши и как правильно ее расчитать? Кровельное покрытие и чердачное помещение, способы расчета высоты.

как рассчитать кровлю правильно, площадь, высота конька, квадратура

Содержание:

Четырёхскатные кровельные конструкции имеют не только эффектный и привлекательный внешний вид, но и обладают множеством прочих достоинств. Однако расчет четырехскатных крыш и их элементов, а также их монтаж являются делом технически сложным, и не могут быть осуществлены без тщательного ознакомления с особенностями данного процесса.

Разновидности четырехскатных крыш

Крыши с четырьмя кровельными скатами имеют довольно много разновидностей, наиболее распространённые из которых следующие:

• вальмовые;
• шатровые;
• полувальмовые;
• ломаные.

Существуют и другие варианты четырёхскатных кровель, однако встречаются они значительно реже.

Вальмовые крыши имеют два треугольных торцевых и два трапециевидных ската. Торцевые скаты называются вальмами и простираются от конька вверху до карниза в нижней части. Подобная конструкция делает такую крышу оптимальным вариантом для быстрого схождения с нее осадков. В то же время, по причине технологических особенностей строения, расчет четырехскатной вальмовой крыши и монтажные работы по ее установке наиболее сложны для исполнения.

Скаты шатровых крыш представляют собой четыре треугольника с равными боковыми сторонами. Основания этих треугольных скатов образуют квадрат. Расчет площади четырехскатной крыши такого типа технически также довольно сложен, хотя и несколько проще по сравнению с предыдущим вариантом. Такие крыши достаточно часто делают на беседках. Перед тем, как сделать четырехскатную крышу для беседки, необходимо выполнить тщательные расчеты.

Довольно большое распространение имеет также другая разновидность четырёхскатных крыш – полувальмовые. Они представляют собой нечто среднее между вальмовой и обычной двухскатной крышей. Необходимо знать, как сделать расчет полувальмовой крыши правильно. Особенностью конструкции таких крыш является отсутствие острых углов, а фронтон у них выполнен в форме трапеции. Зная, как рассчитать площадь фронтона, можно сразу же заказать материал для обшивки фронтона. Функциональным преимуществом полувальмовых крыш является их высокая устойчивость к сильным ветровым нагрузкам. Проектировочно-монтажные работы здесь могут иметь некоторые особенности, и если говорить о том, как правильно рассчитать четырехскатную крышу такого типа, то следует учитывать погодные условия местности. Там, где часто имеют место снегопады, обустраиваются более крутые скаты и небольшие навесы, а в менее заснеженных регионах – наоборот.

Ломаные четырёхскатные крыши также встречаются довольно часто. Их особенность состоит в том, что геометрически их торцевые участки представляют собой ломаную линию, откуда и произошло такое название. Преимущество ломаных четырёхскатных крыш состоит в том, что они имеют привлекательный внешний вид и дают возможность максимально эффективно использовать жилое пространство. Немаловажное значение имеет и тот факт, что такие крыши имеют относительно несложную стропильную систему. В то же время вопрос о том, как рассчитать площадь четырехскатной кровли ломаного типа, достаточно сложен, и обычно производится профессионалами в строительном деле.

В целом, расчет четырехскатных кровель любого вида, а соответственно и их монтаж, являются делом нелегким, требующим определенного мастерства и опыта в сфере строительных работ.

Особенности конструкции

Вследствие наклонного положения скатных поверхностей, конструкция четырёхскатной крыши по форме значительно отличается от прямоугольной. Именно нестандартная форма в первую очередь и определяет основные сложности при подсчетах и в процессе монтажа, в частности в том, как рассчитать площадь четырехскатной крыши дома, вычислить необходимое число тех или иных элементов, каким образом соединить между собой структурные части кровли, как посчитать объем четырехскатной крыши и т. д.

Крыши с четырьмя скатами, в зависимости от разновидности, могут иметь различную структуру и составные элементы. Однако общие принципы их устройства во многом идентичны, и можно их рассмотреть на примере вальмовых крыш – как наиболее типичного варианта четырёхскатных кровель.

При рассмотрении устройства центральной части вальмовой крыши можно заметить сходство с обычной двухскатной кровлей. Процесс обустройства центральной части таких крыш также имеет много общего. Чаще всего здесь используются стропильные системы наслонного типа, несколько реже находят применение висячие стропильные конструкции. При обустройстве наслонной разновидности стропил их опирают на расположенный в вершине крыши коньковый прогон, который, в свою очередь, устанавливается на прогонную раму. Рама для установки конькового прогона состоит из стоек и горизонтально расположенного лежня. Очень важным моментом является её опора на прочное основание, которым может служить несущая стена в центре обустраиваемой конструкции. Иногда в стропильных системах сложных вальмовых крыш устраивается не один центральный прогон, а две параллельно размещенные балки.

Если расположение несущих стен не позволяет использовать их в качестве опоры для прогонной рамы, тогда с этой целью обустраивается мощное перекрытие, например из бетонных плит. Прочность перекрытия должна быть достаточной, чтобы выдерживать тяжесть стропильной системы, всех компонентов кровельного покрытия и возникающих внешних нагрузок.

Надёжность бетонных плит обычно достаточно велика, чтобы выдержать нагрузку от кровельной системы любого типа и тяжести. Поэтому вопрос о том, как рассчитать четырехскатную крышу в плане весовых показателей, в данном случае не имеет большого значения. Важно лишь правильно произвести все прочие измерения, а затем в соответствии с ними осуществить процесс монтажа.

Иногда вместо бетонных плит для обустройства опорных конструкций используется перекрытие из деревянных балок. Естественно, что по прочности такой способ заметно уступает предыдущему варианту. Прогонная рама при этом устанавливается на толстый брус размерами в 100-150 на 200 миллиметров. Из аналогичного материала изготавливается и сам коньковый прогон, а также лежень, если есть необходимость в его использовании. Укладку подставок под стойки прогонной рамы производят накрест с балками перекрытия. Подставки, подкосы и ветровые связи изготавливаются из бруса, имеющего размеры 100 на 150 миллиметров.

Усложненность конструкции четырехскатной крыши затрудняет процесс обустройства опор для скатных поверхностей. С этой целью угловые зоны соединяют с коньковым прогоном посредством диагональных стропильных брусьев (накосных стропильных ног). Эти брусья длиннее обычных и должны обладать большей прочностью, поскольку в них упираются укороченные стропила скатных конструкций.

Монтажные работы ещё более усложняются в том случае, если обустраивается вальмовая крыша с дополнительными пристройками. В этом случае вопрос о том, как рассчитать квадратуру четырехскатной крыши и ее прочие параметры, представляет собой нелегкую задачу, для решения которой сложная конструкция крыши условно разбивается на несколько простых участков, а затем для каждого из них подсчеты производятся отдельно.

Основные этапы монтажа стропильной системы четырехскатной вальмовой крыши

Процесс сооружения стропильной системы четырёхскатной вальмовой крыши состоит из следующих последовательных этапов:

1. Монтаж рамы для конькового прогона.
2. Установка вначале наслонной, а затем центральной частей стропильной конструкции.
3. Разметка посредством шнура или верёвки направлений монтажа диагональных брусьев.
4. Монтаж диагональных стропильных ног в соответствии с произведённой разметкой.
5. Установка укороченных стропильных ног – нарожников – упирающихся в диагональные стропила.
6. Обшивка ветровой доской по периметру кровли.

Укороченные стропильные ноги, называемые нарожниками, образуют плоскость для расположения вальмовых кровельных скатов. Диагональные стропила, в которые упираются нарожники, чаще всего выполняют из сдвоенных сшитых досок, что способствует увеличению их несущей способности. Это имеет важное значение, поскольку нагрузка на них превосходит нагрузку на обычные стропила приблизительно в полтора раза. Если диагональные стропильные брусья перекрывают большую зону, тогда для придания им дополнительной прочности производится установка дополнительных опор: подкосов, шпренгелей или стоек из бруса.

Как видно, процесс обустройства стропильной системы вальмовой крыши имеет большое число нюансов, которые должны тщательно учитываться при проведении расчетов и монтажных работ.

Обустройство чердака

Четырёхскатное кровельное покрытие может быть устроено над готовым мансардным помещением либо над хозяйственной постройкой, над которыми нет смысла обустраивать отдельный чердак. Если же такая крыша устанавливается над жилым строением без мансарды, тогда потребность в обустройстве чердака обычно присутствует. Чердачные четырёхскатные крыши широко распространены в жилом строительстве.

В то же время следует отметить, что чердачные помещения четырёхскатных крыш обычно не предназначаются для активной и частой эксплуатации, поскольку скошенность различных поверхностей кровли приводит к значительным неудобствам в этом плане. Для того, чтобы чердак был пригоден к эксплуатации в качестве отдельного хозяйственного помещения, придётся существенно увеличить его высоту и габариты. В этом случае, расход материалов также окажется значительно большим. Все эти нюансы следует учесть до того, как рассчитать высоту четырехскатной крыши, чтобы чердачное помещение отвечало требованиям и запросам хозяев жилища.

Следует сказать также несколько слов о том, как рассчитать высоту конька четырехскатной крыши. Коньковая конструкция, как правило, является центральной и наиболее возвышенной частью кровельного сооружения. Вопрос, на какой высоте её устанавливать, в целом также зависит от предполагаемого использования подкровельного пространства, а также от личных предпочтений хозяев дома. Более высокая крыша обеспечит более эффективное использование чердака или мансарды. В то же время крыша небольшой высоты является оптимальным вариантом в плане экономичности, минимального расхода материалов и трудовых затрат.

Параметры, которые следует просчитать при обустройстве четырехскатной крыши

Если говорить о необходимых расчетах перед проведением монтажных работ, прежде всего следует упомянуть о том, как посчитать площадь кровли четырехскатной крыши. Правильным вариантом здесь является подсчёт для каждого из кровельных скатов в отдельности, с последующим сложением полученных результатов. При этом используются стандартные математические формулы для вычисления площади тех или иных геометрических фигур.

Так, например, если скат имеет треугольную форму, то из вершины его посредством веревки или шнура проводится перпендикулярная линия к основанию, называемая высотой. Далее эта самая высота треугольного ската умножается на длину основания, а полученная сумма делится пополам. Результат будет площадью треугольного кровельного ската.

Для трапециевидных скатов формула несколько другая: вначале складывается длина верхнего и нижнего оснований трапеции, затем сумма их делится пополам и умножается на высоту ската.

Вопрос о том, как рассчитать кровлю на четырехскатную крышу с дополнительными пристройками, решается аналогичным образом: их площадь также должна быть высчитана отдельно и прибавлена к общему результату.

Другим важным моментом при расчете четырехскатной кровли является определение необходимого расстояния между стропильными брусьями. Величина промежутков зависит главным образом от материала кровельного покрытия. Так, например, для металлочерепицы и профнастила она составляет 60-90 сантиметров, а для битумной черепицы – 100-120 сантиметров, поскольку в последнем случае кровля укладывается на сплошную обрешетку из листовой фанеры.

Расчет — что и как рассчитать нужно

Немаловажное значение имеет и правильный выбор угла наклона кровельных скатов, где требуется учитывать ряд факторов:

• Вес кровельного покрытия – чем он больше, тем круче следует обустраивать кровлю.
• Размеры элементов покрытия. Если они малы и стыковых участков между ними много, тогда повышается вероятность проникновения между ними воды, а потому скаты должны располагаться под более высоким углом.
• Климат местности. В тех районах, где случаются частые снегопады, скаты крыш следует располагать более круто, что обеспечивает быстрое схождение осадков.
• Правила противопожарной безопасности для чердачных крыш. В соответствии с ними, при больших размерах чердака должен иметься сквозной проход через него высотой в 160 сантиметров и шириной в 120 сантиметров. Если же чердак маленький (до 2 метров в длину), тогда минимальные размеры прохода должны составлять 120 и 90 сантиметров соответственно.
• Высота дымохода для каминных и печных сооружений. Общая высота вместе с наружной частью, выходящей за пределы крыши, должна составлять как минимум 5 метров. Разумеется, подобный вариант обогрева не подойдёт для небольших строений с пологими крышами.

Размер сечения стропильных брусьев также может быть различным, и зависит от общей нагрузки, выпадающей на стропильную систему. Суммарная нагрузка определяется весом кровельного пирога и давлением внешних факторов, таких как ветер и снег. Соответственно, здесь также имеют значение материал кровельного покрытия и климат местности. Понятно, что чем больше нагрузка на стропильную конструкцию, тем большее сечение должны иметь брусья стропил.

Дополнительные рекомендации по монтажу

Помимо вышеперечисленных нюансов, есть и некоторые другие особенности, которые следует учитывать при выборе четырехскатной крыши для дома:

• Конструкция четырехскатной кровли позволяет обустраивать большие свесы со всех четырех сторон, обеспечив защиту фасада и стен от осадков.
• Хотя в целом четырехскатная кровельная конструкция обходится дороже двухскатной, однако, вследствие отсутствия необходимости в обустройстве фронтонов, разница эта не столь велика.
• Если четырехскатная кровля предназначается для мансардного строения, тогда визуально оно будет выглядеть более низким, что следует учитывать при проектировке.
• Монтаж любой разновидности четырехскатной кровли следует начинать с коньковой конструкции. Мауэрлат должен быть надежно зафиксирован и соединен на угловых участках, а стойки прогонной рамы должны иметь прочное основание.
• Для фиксации различных кровельных элементов рекомендуется использовать современные металлические крепежные изделия.
• По окончании всех работ, до того, как посчитать четырехскатную крышу дома полностью готовой к эксплуатации, следует ещё раз произвести ревизию всех конструкций, элементов и стыковых соединений.
• Поскольку возведение четырехскатной крыши представляет из себя непростую задачу, браться за нее можно только при наличии достаточной уверенности в себе. В противном случае, наиболее правильным решением будет доверить монтажные работы специалистам.

Расчет четырехскатной крыши: параметры нагрузки, уклона, материала

Как рассчитать четырехскатную крышу: размеры основания, уклона

Проектирование и расчеты: делаем проект с помощью чертежа

Во время строительства дома возникают вопросы, как, например, расчет материала на крышу, которые напрямую связаны с его архитектурной формой – количеством скатов, наличием мансарды и т. д. При составлении проекта конструкции все его параметры должны быть тщательно выверены, чтобы обеспечить ей надежность и безопасность.

Четырехскатная крыша характеризуется двумя треугольными скатами (вальмами) с торцевых сторон. Ее классифицируют в основном как вальмовую, либо как шатровую. Вальмовая состоит из двух треугольников и двух трапеций (боковые скаты – равнобедренные треугольники, а фронтальные – правильные трапеции). Если ее скаты не достигают карниза в нижней точке, то ее называют полувальмовой. Коробка здания в этом случае имеет форму прямоугольника. Если же она представлена в виде квадрата, выполняют шатровую крышу, четыре треугольных ската которой сходятся в единой вершине.

Как рассчитать четырехскатную крышу: размеры основания, уклона ↑

Зная линейные размеры основания и угол наклона ее скатов, можно выполнить расчет четырехскатной крыши. Как правило, его проводят по следующему принципу: скаты делят на несколько элементов, каждый из которых рассчитывается отдельно, после чего полученные результаты суммируют. Таким образом можно подсчитать общую площадь четырехскатной крыши.
Несущая конструкция четырехскатной крыши имеет сложный каркас. Входящие в нее центральные стропила создают лишнюю нагрузку. Помимо этого, стропила должны выдерживать нагрузку покрытия кровли, а также снеговую и ветровую. Поэтому требуется дополнительно рассчитать параметры четырехскатной конструкции, например, вес кровельных и отделочных материалов, климатические особенности региона.

Очевидно, что любая неточность в подсчетах может иметь серьезные последствия, поэтому их проводят с большой аккуратностью и с учетом всех возможных вариантов.

При этом должны быть учтены также следующие показатели:

•  результаты расчета шага стропил,
•  сечения стропил,
•  пролетов конструкции стропил,
•  результаты анализа несущей способности фундамента и опор.
•  тип стропил (висячие или наслонные).

Грамотный расчет четырехскатной крыши требует учета данных метеорологических служб местности проживания. Для точного определения необходимой высоты кровли и углов наклона всех четырех скатов, необходимы следующие данные: показатели

•  силы и скорости ветра в районе строящегося дома;
•  интенсивности осадков;
•  используемого кровельного материала.

Проектирование и расчеты: делаем проект с помощью чертежа ↑

Прежде чем начать работы по обустройству крыши, ее необходимо спроектировать, рассчитать и выполнить чертеж будущей четырехскатной конструкции.

Уклон наклона скатов в зависимости от предназначения чердака, атмосферных нагрузок и типа материала для кровли колеблется в пределах 5º–60º.

В регионах с частыми сильными ветрами или с малым количеством осадков наклон скатов – небольшой, а в местностях со значительными снеговыми нагрузками и частыми дождями – существенно больше, 48–60º.

В свою очередь, на основе угла наклона выбирают материал для кровли:

•  5º–18º – рулонное покрытие,
•  14º–60º – кровельный металл, асбестоцементные листы;
•  30º–60º – черепичная.

Высота конька четырехскатной крыши при данном уклоне скатов рассчитывается по тригонометрическим формулам для прямоугольных треугольников.

Проект дома с четырехскатной крышей начинают с расчета стропил. Их сечение зависит от угла наклона скатов и суммарного значения ожидаемых общих нагрузок: веса конструкции стропил, кровельного пирога, снеговых и ветровых нагрузок. Минимальный запас прочности стропил должен составлять 1.4.

С помощью вычислений определяют также:

•  шаг стропил и их несущая способность,
•  какие использовать стропила – наслонные или висячие,
•  необходимость дополнительных элементов: раскосов, способствующих уменьшению нагрузки на стропила, или затяжек, предохраняющих конструкцию от расшатывания,
•  необходимость в наращивании длины стропил или сдваивании балки для их усиления и т. д.

При проектировании стропильную систему рассчитывают:

•  на прочность – стропила не должны сломаться;
• на степень деформации при определенных параметрах, например, прогиб стропил для мансардных кровель не должен превышать 0, 4% их длины.

Особенности расчета нагрузки на стропильную систему ↑

Стропильная система находится под воздействием постоянных и временных нагрузок.
К первым причисляют массу кровли, обрешетки и контробрешетки, прогонов и самих стропил, а ко вторым – ветровые, снеговые и полезные – это нагрузка от потолков, водогрейных баков, вентиляционных камер и прочего, подвешенных к фермам.

Совет

Параметр расчета  снеговых нагрузок для средних широт страны по стандарту составляет 180 кг/м² на горизонтальную проекцию кровли. Накопившись, снеговой мешок может увеличить это значение до 400–450 кг/м². Для этих же регионов расчетный параметр для ветровых нагрузок – 35 кг/м².

При наклоне скатов более 60° не учитывается  снеговая нагрузка, а при наклоне менее 30° – не учитывается ветровая. Параметры этих нагрузок могут быть скорректированы за счет имеющихся поправочных коэффициентов, в которых учтены местные климатические условия. Общую массу кровли вычисляют, исходя из площади сооружения и используемых материалов.

Расчет вальмовой крыши: онлайн калькулятор ↑

Подсчет материалов, необходимых для возведения крыши, осуществляют, взяв за основу правильный подсчет площади кровли.

Независимо от формы четырехскатной конструкции расчет этой площади сводится к вычислению площади простейших геометрических фигур – равнобедренного треугольника и трапеции. Например, в случае шатровой крыши все сводится к вычислению суммы площадей четырех одинаковых треугольников .

Для расчета крыш используют также специальные программы – онлайн калькуляторы. С их помощью определяют практически все необходимые для этого параметры:

• объем материалов для кровли, тепло- и гидроизоляции,
• количество обрешетки,
• стропильную систему,
• уклон ската и другое.

Рассчитывая количество материала, помимо площади скатов, учитывается также:

• величина нахлестов;
• отходы при раскрое;
• величину свесов карниза и фронтонов.

Посмотрите, как выполняется расчет вальмовой крыши онлайн калькулятором.

© 2021 stylekrov.ru

Расчет вальмовой крыши — онлайн калькулятор

Бесплатный онлайн калькулятор по расчету вальмовой крыши поможет определить угол наклона стропил, точное количество обрешетки и количество строительных материалов.

Укажите кровельный материал:

Введите параметры крыши:

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Расчёт обрешётки:

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов

Крыша:

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Высота подъёма: 0 см.

Длина конькового бруса: 0 см.

Площадь поверхности крыши: 0 м.

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м².

Длина боковых стропил: 0 см.

Длина диагональных стропил: 0 см.

Количество вальмовых стропил: 0 шт.

Уменьшите шаг стропил!

Количество боковых стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м³.

Примерный вес досок обрешетки: 0 кг.

Дополнительная информация о калькуляторе

Онлайн-калькулятор вальмовой крыши поможет вам рассчитать количество строительных материалов, необходимых для обустройства крыши данного типа, учтя при этом свойства материалов, параметры крыши и климатические особенности вашего региона. Вы сможете узнать, сколько вам понадобится обрешётки, изоляционного и кровельного материала. Калькулятор поможет определить, оптимален ли угол скатов крыши для выбранного кровельного материала, выдержит ли сечение стропил будущие нагрузки, а также рассчитает длину и количество пиломатериалов.

Обратите внимание! Расчёты производятся, исходя из СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009, с учётом нормативов, содержащихся в данных документах.

Под названием «вальмовая крыша» подразумевается крыша, состоящая из четырёх скатов и четырёх диагональных стропил (рёбер). Скаты на торцах крыши имеют треугольную форму. От их названия (вальмы) получила название и вся конструкция крыши.

Фактически это более продвинутая разновидность двускатных крыш, которая имеет оригинальный дизайн. Существуют также полувальмовые крыши, которые отличаются от вальмовых более короткими скатами, не доходящими до карниза.

Практически все современные кровельные материалы подходят для использования в вальмовых крышах. Выбирать их следует, учитывая особенности климата местности, характеристики самих материалов и ваши личные предпочтения.

Заполняя поля калькулятора, обратите внимание на знак «Дополнительная информация» , под которым скрываются пояснения по каждому заполняемому элементу.

Внизу страницы вы можете оставить свой комментарий по улучшению данного калькулятора или задать вопрос. Будем рады вашим отзывам!

Пояснения к результатам расчетов

Угол наклона крыши

Вы узнаете, соответствует ли указанный вами угол нормам по данному материалу. В случае несоответствия вам будет предложено внести изменения.

Высота подъёма

Расстояние от основания крыши до конька.

Длина конькового бруса

Общая длина конька крыши между вальмовыми скатами.

Площадь поверхности крыши

Суммарная площадь скатов крыши, включающую площадь свесов заданной длины. Определяет количество кровельного и подкровельного материала, необходимого при строительстве крыши.

Примерный вес кровельного материала

Предположительный суммарный вес кровельного материала, необходимого для покрытия всей крыши.

Количество рулонов изоляционного материала

Нужное для крыши количество изоляционного материала, с учётом необходимого нахлёста 10%. В расчётах мы исходим из рулонов длиной 15 и шириной в 1 метр.

Нагрузка на стропильную систему

Общая максимальная нагрузка на стропильную систему. В расчетах используются введенные значения снеговых и ветровых нагрузок, вес кровельного пирога, а также учитывается сама конструкция кровли.

Длина боковых стропил

Стропильная нога с боковой стороны рассчитывается с учётом свеса.

Длина диагональных (накосных) стропил

Длина четырёх ребер (угловых стропил) вальмовой крыши.

Количество боковых и вальмовых стропил

Суммарное количество стропил, необходимое для стропильной системы крыши при заданном шаге. Сюда не входят угловые диагональные стропила (4 штуки).

Минимальное сечение стропил

Здесь представлены рекомендуемые размеры сечений стропил. Советуем придерживаться указанных здесь значений, чтобы обеспечить достаточную прочность будущей конструкции.

Количество рядов обрешетки

Столько рядов обрешётки понадобится для кровли при выбранных вами параметрах. Чтобы убедиться в правильности выбора обрешетки, настоятельно рекомендуем проконсультироваться у продавцов или производителей кровельного материала. Если вам нужно определить количество рядов обрешетки для одного ската, то данное значение следует разделить на два.

Равномерное расстояние между досками обрешетки

Избежать перерасхода материала и лишней подрезки, используйте указанное здесь значение оптимального расстояния между досками обрешетки.

Количество досок обрешетки

Общее количество 6-метровых досок, которое потребуется для обрешетки всей конструкции.

Объем и вес досок обрешетки

Необходимое количество досок для обрешетки всей крыши в кубических метрах и килограммах.

Калькулятор расчета вальмовой крыши

Вальмовая крыша — вид крыши с четырьмя скатами, причём торцовые скаты имеют треугольную форму (называются «вальмы») и простираются от конька до карниза. Два других ската трапецеидальной формы. В случае, если торцовые скаты обрываются, не доходя до карниза, крыша называется полувальмовой (голландской).

Калькулятор расчета вальмовой крыши

Укажите кровельный материал:

Введите параметры крыши:

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Расчёт обрешётки:

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов

Крыша:

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Высота подъёма: 0 см.

Длина конькового бруса: 0 см.

Площадь поверхности крыши: 0 м.

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м².

Длина боковых стропил: 0 см.

Длина диагональных стропил: 0 см.

Количество вальмовых стропил: 0 шт.

Уменьшите шаг стропил!

Количество боковых стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м³.

Примерный вес досок обрешетки: 0 кг.

Онлайн калькулятор для расчета строительных материалов на строительство вальмовой крыши с учетом климатических условий

Вальмовая крыша: она четырёхскатная: два ската представляют собой трапеции, а два других, со стороны торцевых стен, — треугольники (они называются вальмами). Разновидностями вальмовой крыши являются полувальмовая и датская крыши (гибрид вальмовой и двускатной; в верхней части коротких скатов расположены фронтоны, что позволяет встроить полноценные вертикальные оконные блоки). В Японии (и Китае) существует аналог датской крыши, который называется иримойя (irimoya, японск.)

Было ли это полезно?

Расчет крыши дома (калькулятор): двускатной, четырехскатной

Одним из важнейших компонентов любого здания является его крыша.

Она не только защищает стену дома и его внутреннее пространство, но и выполняет важнейшую декоративную функцию.

Как бы ни были красивы стены дома, без красивой изящной кровли законченного внешнего вида не получится.

Именно от формы крыши зависит, насколько цельно и эстетично будет смотреться в целом ваше строение.

Поэтому прежде, чем приступить к монтажу крыши, очень важно сделать правильные вычисления, смоделировать параметры кровли и ее внешний вид.

И при этом следует учесть очень большое количество параметров.

На высоту крыши влияют несколько основных факторов:

• форма кровли;
• количество скатов;
• углы наклона скатов;
• материалы, которые планируется использовать для создания кровли;
• сила ветров в конкретном регионе;
• количество осадков;
• высота построенного здания;
• пожелания застройщика.

Типы кровель и особенности расчета

Крыши домов существуют:

• односкатные;
• двускатные;
• четырехскатные;
• мансардные.

И для каждого типа предусмотрен свой порядок расчета.

Ведь конструкции крыш, при всей кажущейся одинаковости, существенно отличаются одна от другой.

Естественно, наиболее простым является расчет односкатной.

Хотя и расчет двускатной кровли сложным назвать нельзя.

При правильном расчете высоты крыши затраты кровельных и строительных материалов будут оптимальными, а конструкция – надежной.

Расчет высоты двускатной кровли

Высота крыши напрямую связано с углом наклона стропил.

Чем больше уклон наклона, тем выше будет крыша на вашем доме.

Для расчета используются простые формулы из школьного курса геометрии.

Также следует измерять длину и ширину здания и понять, какой будет угол наклона.

Угол может иметь значения от 11 до 30 градусов.

И зависит он, в первую очередь, от того, какой материал будет использован для устройства кровли на доме и климатических условий.

Чем больше в районе, где построен дом, выпадет снега в сезон, тем больше угол наклона.

Для этого существуют специальные таблицы.

Точно так же учитывают и ветровые нагрузки.

Теперь выполняем несложный геометрический расчет

Высота конька является катетом треугольника.

Второй катет – это ширина вашего дома, разделенной пополам.

Кстати, при таком расчете также можно вычислить длину гипотенузы.

Это будет длина стропильных ног вашей кровли.

Для определения высоты конька необходимо умножить длину катета на тангенс нашего угла наклона.

Для определения тангенсов и синусов существует готовая таблица:

Для примера давайте рассчитаем двускатную кровлю.

Ширина дома 6 метров.

У дома два ската.

Угол наклонов скатов одинаков и равняется 40 градусов.

Смотрим в таблицу и выясняем, что тангенс 40 градусов равняется 0,84.

По формуле:

6 / 2 х 0,84 = 2,5 метра.

Высота нашей крыши равняется 2.5 метра.

Ничего сложного!

Главное — все измерять максимально точно!

До последнего сантиметра.

Рассчитываем высоту четырехскатной конструкции

С расчетом четырехскатной кровли немного сложнее.

Ведь кровли с четырьмя скатами существуют разные.

Например:

• вальмовая;
• шатровая;
• полувальмовая;
• щипцовая.

Проще всего рассчитывать кровли, имеющие скаты в форме правильной трапеции, треугольника, а на скатах нет никаких изломов.

Однако сейчас большинство четырехскатных крыш являются вальмовыми с большим количеством скатов, имеющих форму ромба, прямоугольника и других геометрических фигур.

Ну, с расчетом высоты четырехскатной кровли понятно – он не отличается от расчета высоты крыши двухскатной.

А вот с другими расчетами сложнее.

Начинать расчеты следует с составления плана крыши.

Берется рулетка и измеряются все имеющиеся размеры.

Если кровля в разных уровнях, то на чертеже отображают, где какая высота.

После того, как подробный чертеж составлен, крышу следует разложить на отдельные геометрические элементы.

При расчете кровли следует соблюдать определенные правила:

• чертеж разбивают на несколько геометрических фигур. Каждая фигура выносится на отдельный рисунок. Все размеры также переносятся;
• определяется длина одного ската. Для этого измеряют расстояние от конька до карниза;
• рассчитывают каждый скат. Для этого следует получить площадь фигуры и затем умножить ее значение на косинус угла наклона;
• если скат является неправильным прямоугольником, то его, в свою очередь, необходимо разбить на несколько правильных фигур, и по отдельности рассчитать площадь каждой из них, а потом сложить следует полученные данные.

Давайте для примера рассчитаем четырехскатную крышу.

Предположим, что кровля наша состоит из двух правильных трапеций и двух равнобедренных треугольников.

Угол наклона скатов будет равняться 30 градусов.

Смотрим в табличку, и выясняем, что косинус такого угла равняется 0,87.

У трапециевидных скатов размеры сторон 10 и 7 метров, а высота равна 3 метра.

У скатов треугольных размеры двух сторон каждая по 3,34 метра, и длина третьей стороны – 4,8 метра.

Находим площадь трапеции.

Для этого нужно сложить длины двух горизонтальных сторон, поделить на 2 и умножить на высоту.

Это выглядит так в нашем конкретном случае:

S = ((10 + 7) /2) х 3 = 25,5 кв. метров.

Теперь полученное число умножаем на косинус 30 градусов:

25.5 х 0.87 = 22,185 км. метров.

И полученное число округляем в большую сторону.

Получаем 22,5 кв. метров.

Теперь вычисляем площадь скатов треугольных:

S = ((7 х 4.8) / 2) х cos 30 градусов =

16,8 х 0,87 = 14,7 кв. метров.

Теперь все площади необходимо суммировать:

S общ = 22,5 х 2 + 14,7 х 2 = 74,4 кв. метров.

И округляем в большую сторону.

Итого 75 кв. метров.

Рассчитываем кровельный материал

После того, как площадь крыши нам стала известна, можно вычислить требуемое количество кровельного материала.

Мнение, что площадь кровли на чертеже и площадь кровельного материала равны, ошибочное.

Ведь все дело в так называемом «нахлесте».

Ведь кровельный материал стык в стык не укладывают.

Еще о монтаже металлочерепицы своими руками.

О том, как правильно крепить металлочерепицу саморезами, по ссылке. О размерах саморезов и сколько их требуется на один квадратный метр кровли.

Об использовании плоского шифера для грядок здесь. Как построить высокую грядку из шифера.

Делается нахлест, чтобы кровля не протекала.

Кроме того величина нахлеста у каждого материала своя.

Поэтому увеличивается расход материала.

Для простой крыши несложно самостоятельно посчитать количество требуемого материала.

Для примера рассчитаем количество шифера на нашу кровлю.

Для начала составляем пропорцию:

S — 100%

X – 15%

В этой пропорции:

S – площадь нашей крыши,

Х – это наш запас в размере 15 процентов.

После вычисления значения Х, прибавляем его к нашей полученной площади.

В результате мы получим площадь нашего кровельного материала.

Итак:

75 – 100

Х – 15.

Х = 15 х 75 / 100 = 11,25. Округляется до 11,5.

Площадь нашего кровельного материала

11,5 + 75 = 86, 25 кв. метра.

Следует знать, что при непосредственном выполнении кровельных работ отходы материала могут увеличиться.

В некоторых случаях еще на 20%.

То есть, снова составляется пропорция, в которой значение Х является расходом.

Прибавляем к площади полученный результат.

Зная площадь одного листа несложно получить нужное количество листов.

Рассчитываем паро и гидроизоляцию

Зная площадь ската крыши несложно посчитать требуемое количество паро- и гидроизоляции.

Собственно, площадь этих материалов равняется площади скатов, к которой обязательно следует добавить 15% на перехлест полотен материалов.

То есть, если площадь ската равняется 40 кв. метров, то площадь гидроизоляции равняется 40 + 15% = 60 кв. метров.

С пароизоляцией все точно так же.

Онлайн вычисления и программы расчета

Очень просто выполнять расчеты параметров кровли и количество кровельного материала, если крыша простой формы.

А как поступить, если форма кровли сложная?

Или очень сложная?

На самом деле все выполняется немного проще, чем кажется.

Потому что в век компьютеризации придуманы специальные онлайн – калькуляторы и программы для вычислений.

Онлайн – калькулятор от программы отличается тем, что его не требуется скачивать на свой компьютер.

Вам просто нужно зайти на сайт и там, в специальной оболочке, все вам сосчитают.

Такие калькуляторы не делают сложных расчетов.

Более сложные подробные вычисления делают специализированные программы.

Такие программы необходимо скачать и установить на свой компьютер.

Недостаток у них один – большинство таких программ являются платными.

Поэтому освежайте в памяти школьный курс геометрии и приступайте к замерам и вычислениям.

Ну а уж если ничего не помогает, пользуйтесь программами.

Разработчики гарантируют точность вычислений.

Видео о строительном калькуляторе для расчета кровли.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Калькулятор вальмовой крыши

Вальмовая крыша

Вальмовая крыша — это прямоугольная крыша, имеющая наклон со всех четырех сторон. Обычное бедро имеет одинаковый наклон со всех сторон, а неправильное бедро — разные. откосы на основной и вальмовой крышах. Easy Rafters не рассчитывает полную четырехсторонняя вальмовая крыша, а расчет обычных, вальмовых и домкратных стропил за один конец вальмовой крыши.

Расчет вальмовой крыши

Выберите Hip из выпадающего списка Roof Type или нажмите соответствующую кнопку на панели инструментов, чтобы рассчитать вальмовую крышу. В окне предварительного просмотра отображается вид в плане вальмовой крыши с размерами.

Вкладка «Дизайн»

Главный склон

Введите или выберите уклон общих стропил основной крыши.Наклон вальмовой части будет автоматически обновлен в соответствии с уклоном основной крыши.

Наклон бедра

Чтобы рассчитать нерегулярное бедро, введите или выберите наклон конца бедра после ввода основного наклона.

Ширина здания

Введите общую ширину здания.

Главный свес

Войдите в горизонтальный свес общих стропил основной крыши, включая обшивку.

Концевой свес

Это поле отключено для обычных вальмовых крыш, так как свесы всегда будут одинаковыми. Для крыш неправильной формы выберите в раскрывающемся списке «Равный» или «Не равный».

Неровные бедра по умолчанию будут иметь неодинаковые свесы, так как у обычных и обычных стропил имеют разные уклоны. Для выравнивания свесов необходимо смещение бедра по длине. пластина основной или тазобедренной стенки и регулировка высоты тазобедренной торцевой стенки для компенсации разница свесов.

Высота каблука / Высота сиденья

Примите значения высоты каблука и размеров сиденья по умолчанию, рассчитанные Easy Rafters или Отмените настройки по умолчанию, заблокировав один или другой и введя желаемое измерение.

Коррекция бедра

В раскрывающемся списке выберите «Опустить бедро» или «Вернуть бедро».

Набедренные стропила должны быть опущены или опущены, чтобы края стропил не мешали обшивке крыши.Опускание бедра приводит к опусканию пятки стропил, а поддержание бедра требует скашивание верхних краев вальмовых стропил.

Заниженные бедра для крыш неправильной формы будут немного смещены от их средней линии, чтобы компенсируют разную величину падения, необходимую для основной и вальмовой крыш. Поддерживаемые бедра для крыш неправильной формы будут иметь разные углы наклона для основная сторона и сторона бедра тазобедренного стропила.

Примечание. Углы смещения бедра или заднего хода будут отображаться в стропиле бедра. вид сверху на вкладке «Бедро» и на подробном чертеже на вкладке «Детали угла».

Расстояние между стропилами

Выберите межцентровое расстояние из раскрывающегося списка. Интервал используется для разметки стропил домкрата на вкладке Планировка.

Примечание: интервал также можно изменить на вкладке «Макет».

Размер пиломатериалов

Введите или выберите размеры пиломатериалов для обычного стропила, вальмового стропила, коньковой доски и облицовочной доски. Стандартный размер стропил также используется для обычных стропил и домкратов. Введите нулевую толщину гребня или выберите «Без гребня / прогона», если гребневая доска не используется.

Тип фасции

Выберите отвес или квадрат из раскрывающегося списка. (квадратный разрез недоступен для вальмовых крыш неправильной формы).

Вкладки для чертежей

Обычный

На вкладке Общие отображается вид сбоку с размерами общих стропил вальмовой крыши.

Кинг Коммон

На вкладке King Common отображается размерный вид сбоку на общие стропила вальмовой крыши King.

бедра

На вкладке Вальмовая крыша отображается вид сбоку и вид сверху вальмового стропила с размерами.

Главные домкраты

На вкладке Главные домкраты показаны размеры балок домкрата сбоку и сверху с размерами. для основной стороны вальмового стропила на вальмовой кровле неправильной формы. Чертежи представляют все основные стороны домкраты и не включают общую длину, указанную на вкладке «Макет».

Домкраты для бедра

Вкладка Hip End Jacks отображает вид сбоку и вид сверху с размерами на стропила вальмовой крыши. для вальмовой стороны вальмового стропила на неровной вальмовой крыше.Рисунки представляют всю сторону бедра. домкраты и не включают общую длину, указанную на вкладке «Макет».

Планировка

На вкладке Планировка отображается вид в плане вальмовой крыши с указанием схема расположения и длины домкратовых стропил. Панель инструментов макета отображается под основной панелью инструментов. когда выбрана вкладка Макет и содержит параметры, влияющие на макет стропил основной кровли.

Примечание: стропила домкратов на бедрах всегда располагаются по центру. из царя обыкновенного стропила.

Шаг

Выберите межцентровое расстояние для всех домкратов из раскрывающегося списка.

Последняя общая крыша

Введите расстояние от центра последнего общего стропила основной крыши. к центру самого длинного стропила основного домкрата.Это поле отключено когда установлен флажок «Сосредоточено на пике».

с центром на пике

Установите этот флажок, чтобы расположить основные стропила домкрата по центру. от точки вальмовой кровли и снимите этот флажок, чтобы разметить стропила основной домкраты с использованием измерения «Последняя общая главная крыша».

Когда этот параметр отмечен, стропила основных домкратов выровняются. стропилами домкрата на бедрах, но не может быть по центру с основная крыша — общие стропила.

Включая выступ в домкратах длиной

Установите этот флажок, чтобы включить вылет в измерения длины домкрата и снимите флажок, чтобы не включать свес в длину стропила домкрата.

Если этот параметр не отмечен, можно оставить хвосты стропила домкрата длинными, сделайте мелом линию и отрежьте хвосты после установки, убедившись, что что облицовка абсолютно прямая.

Обшивка

На вкладке Обшивка отображается вид в плане угла основной крыши и вальмовой крыши. смотреть под углом, перпендикулярным плоскости крыши, и показывать все размеры и углы необходимо рассчитать и разрезать необходимую обшивку.

Если длина обычного стропила или обычного стропила длиннее, чем длина ширину цельного куска обшивки он также отображает размеры для сечение, равное ширине стандартного куска обшивки (48 дюймов, 1220 мм).

Угловой элемент

На вкладке «Детали угла» отображается подробный чертеж одного угла в плане. вальмовой крыши с указанием любого смещения бедра, смещения бедра и перепада высоты стен.

---

Калькулятор площади вальмовой крыши

Калькулятор вальмовой кровли Этот калькулятор поможет вам оценить параметры вальмовой крыши, включая стропила и площадь крыши. Person_outline Антон расписание 2011-08-29 10:13:49 = 49.4975 м. В окне предварительного просмотра отображается… Тяжелая — требуется более прочная конструкция крыши. Срок службы: от 40 до 60 лет. Продолжая просматривать сайт, вы соглашаетесь на использование файлов cookie. Вы также можете использовать этот калькулятор уклона крыши, чтобы пересчитать уклон крыши из градусов в проценты. От вашего среднего калькулятора вальмовой крыши до чего-то более конкретного, например, калькулятора стропил вальмовой крыши, при таком расчете есть что учесть! Достоинства: дороже асфальта, неприхотливость в обслуживании, простота установки.Вычислите площадь каждой грани крыши. = 9899,494м2. С помощью калькулятора пирамидальной вальмовой крыши можно определить необходимое количество материала для строительства и размеры основных элементов. * Это изображение предназначено для пояснения, что является подъемом крыши (H) и подъемом слухового окна (h). Обычные стропила (R) = B / (2 x cos α) — сайт нашего партнера. Калькулятор площади вальмовой крыши. С помощью этого калькулятора рассчитать размеры и площадь вальмовой крыши будет очень просто и сэкономить время.Вальмовые крыши могут представлять проблему при измерении высоты, и вместо измерения высоты можно использовать метод уклона. Для треугольных граней умножьте длину основания на длину от гребня до нижнего края, затем разделите на 2. Сделано из: оцинкованной или нержавеющей стали. Попробуйте… = √ (352 + (702/2)) Я рассматривал возможность постройки небольшой конструкции в моей хижине у озера с шатровой крышей. Двускатная крыша Двускатная крыша имеет две противоположные стороны с равными уклонами и равными пролетами, которые встречаются в центре крыши у конька.Мы используем файлы cookie, чтобы вам было удобнее работать в Интернете. Чтобы найти площадь треугольной крыши, умножьте длину нижнего края на длину конька, затем разделите произведение на 2. Как рассчитать площадь крыши… Вальмовая крыша — это крыша с острым краем или краями от гребень к карнизу, где встречаются две стороны. Для ремонта или просто для проверки здания? Надстройки крыши крыльца Для расширения крыльца вальмовой крыши из стены существующего здания вы можете использовать половину результатов калькулятора.Длина хребта = верхний гребень плюс 4 бедра в линейных ступнях. Калькулятор вальмовой кровли. Выберите следующую информацию, используя раскрывающиеся списки, чтобы ввести значения в футах и ​​дюймах. Для этого вам лучше всего найти хороший калькулятор конструкции вальмовой крыши, чтобы вы могли все это быстро и просто решить. Изображение носит общий информационный характер. Для расчета вальмовой крыши Выберите вальмовую крышу в раскрывающемся списке «Тип крыши» или нажмите соответствующую кнопку на панели инструментов, чтобы рассчитать вальмовую крышу.Когда я купил домик, он был изрядно обветшалым и нуждался в большом ремонте, но из-за других обязательств мне пришлось нанять подрядчика и кровельщика в Уилмингтоне, штат Делавэр, чтобы они сделали большую часть работы за меня. Расчет площади, шага и других важных размеров, расхода материалов. Измерьте площадь крыши youtube. Например, уклон крыши 7/12 означает, что крыша поднимается на 7 дюймов на каждые 12 дюймов по горизонтали. Площадь вальмовой крыши в квадратных футах равна площади двускатной крыши того же размера.Все расчеты можно использовать бесплатно, и мы не несем ответственности за конечный результат. = 70 / (2 x cos 45) Калькулятор площади свободной кровли. Как рассчитать пирамидальную крышу? Калькулятор скатной кровли, рассчитывает уклон, площадь, количество кровельного материала. Они проделали хорошую работу, но, как вы знаете, я большой поклонник DIY, поэтому я хочу построить эту структуру сам. Возьмем площадь отпечатка крыши, допустим, 5000 квадратных футов, и умножим 5000 на 1,118. Более дорогая желто-коричневая битумная черепица. Этот калькулятор уклона кровли — удобный инструмент, который поможет вам быстро оценить, какой у вас уклон крыши и какая длина стропил вам понадобится для строительных работ.Информация, представленная на нашем сайте, носит общий характер и не должна использоваться для покупки строительных материалов — для этого обратитесь к специалисту. Недостатки: менее устойчива к ветру и дождю, Срок службы: около 30 лет при надлежащем обращении. Если длина и ширина основания крыши составляет 100 м и 70 м, а уклон крыши составляет 45 градусов, подъем крыши (H) = (B x tan α) / 2 Площадь крыши для вальмового конца такая же, как для двускатного конца, пересечение эквивалентно вальмовой части (немного консервативно), поэтому обычно нет необходимости учитывать треугольники при измерении крыши.Как рассчитать площадь крыши по площади и уклону дома, Как рассчитать уклон по высоте и уклону, Как рассчитать площадь крыши двускатной крыши. Это обеспечит расчет площади для глиняной или бетонной черепицы, натурального или композитного сланца, войлока или дышащего войлока и длины конька. Количество связок. Рассчитайте площадь каждой стороны вальмовой крыши. Тяжелая — требует более прочной конструкции крыши. Преимущества Custom Pixel Works: выглядит намного лучше, Срок службы: 50 лет и более. Ответ Верхний конек будет короче, чем конек двускатной крыши, но четыре бедра увеличат длину конька.В этом видео я посмотрю, как рассчитать длину конька на простой вальмовой крыше. = 2 x 60,6218 x 100 Двускатная и шатровая крыши будут иметь одинаковую площадь при условии, что угол наклона останется прежним. = (70 x tan 45) / 2 Вальмовая крыша — это крыша с острым краем или краями от конька до карниза, где встречаются две стороны. [[caption align = «aligncenter» = 35 м. Для этого калькулятора черепицы требуются четыре основных параметра: Длина крыши (измеряется в футах) Ширина крыши (измеряется в футах) Уклон крыши.Для расширения крыльца вальмовой крыши из стены существующего здания вы можете использовать половину результатов калькулятора. Введите длину пристройки в поле «Длина стены» и удвойте ширину пристройки, а затем минус толщину гребня в поле «Ширина стены». Дорого, но хорошо выглядит. Срок службы: от 50 до 100 лет. Стартовая планка = периметр крыши в линейных футах. Используйте крышу Saltbox для расчета двухсторонней крыши с разными уклонами, пролетами и / или свесами для каждой стороны крыши. А для крыши с уклоном 6:12 это число 1.118 — множитель уклона вашей крыши. Этот калькулятор поможет вам оценить параметры вальмовой крыши, включая стропила и площадь крыши. Person_outline Anton schedule 2011-08-29 17:53:20 Один из наших пользователей попросил нас создать калькулятор, который помог бы ему оценить параметры вальмовой крыши, например, стропильную. длина, высота крыши и площадь крыши. Калькулятор возраста; Калькулятор SD; Логарифм; Любовная игра ; Популярные калькуляторы. 13 Калькулятор площади вальмовой крыши Было ли это перфекционизмом? Площадь вальмовой крыши = 2 x R x Длина основания крыши. Требуется периодическое обслуживание. Для поверхностей в форме параллелограмма сначала добавьте длину коньковой линии к длине нижнего края.Отвращение к неудачам? Или отчужденная мальчишеская неорганизованность? Калькуляторы площади крыши: для каждого из типов крыши, изображенных ниже, L = длина по горизонтали, W = ширина по горизонтали и H = высота по вертикали, все вводятся в футах. Наклон в дюймах на фут может быть заменен на H. Вы знаете, как измерить площадь простой двускатной или вальмовой крыши? Мы объясним вам, как шаг за шагом определить уклон кровли. Единственное отличие этого расчета от расчета площади двускатной крыши — это величина конька.Площадь крыши = общая площадь крыши в квадратных футах. Калькулятор площади крыши. Сообщения просматриваются администратором, прежде чем они появятся на сайте. Недостатки: менее устойчива к ветру и дождю, Срок службы: до 50 лет Вот онлайн-калькулятор площади вальмовой крыши, который поможет вам рассчитать параметры вальмовой крыши, такие как высота крыши, длина обычных и шатровых стропил, а также площадь крыши на основе ширины, высоты крыши. основание и уклон крыши (одинаковые для всех сторон). Перво-наперво, если вы пропустили 1-й эпизод книги «Стать экспертом по кровле», остановитесь и просмотрите его здесь.. Вы когда-нибудь задумывались, как рассчитать длину вальмы крыши? За пределами США обычно используется градусный угол. В Соединенных Штатах используется 12 дюймов (1 фут), а уклон измеряется как подъем крыши на 12 дюймов. Калькулятор кровельной черепицы 2019 — приблизительные цены на битумную черепицу. Вычислите площадь вальмовой крыши в квадратных футах. Общее количество необходимой черепицы = количество пакетов, необходимых для покрытия крыши, но без добавления дополнительных пакетов, необходимых для обшивки коньков и начальных полос Боковые стропила = √ (h3 + (B2 / 2)) Тип крыши (двускатная или шатровая) Использование этих четырех входов, вы получите несколько основных результатов: Площадь крыши (измеряется в квадратных футах) Количество квадратов.Для получения результата необходимо ввести информацию о здании и ширине крыши, длине, материале перекрытия сверху и сбоку: размеры крыши: высота, размер свеса; Площадь вальмовой крыши = 2 x Обычные стропила x Длина основания крыши Где, H = Подъем крыши B = Ширина основания крыши α = Угол наклона крыши = тангенс cos = Косинусный калькулятор: Калькулятор площади вальмовой крыши; Калькуляторы и конвертеры ↳ Формулы ↳ Площадь; Лучшие калькуляторы. И это именно тот номер, который вы искали. Достоинства: недорогой, неприхотливый, простой в установке.Как рассчитать длину вальм на крыше 21 декабря 2016 г. Калькулятор каркаса вальмовой крыши возвращает значение основного стропила, бокового стропила, длины бедра, высоты коленной стенки и длины стропил домкрата . Средний срок службы различных материалов кровельного покрытия. Точный расчет вальмовой крыши с помощью онлайн-калькулятора KALK.PRO — подробные чертежи, 3d-модель. Калькулятор даунпайпа. Легкий материал, Срок службы: может прослужить до 100 лет Изготовлен из: обработанной под давлением древесины = 60.6218 м Это онлайн-калькулятор площади вальмовой крыши, который поможет вам рассчитать параметры вальмовой крыши, такие как высота крыши, длина обычных и шатровых стропил, а также площадь крыши на основе ширины, высоты основания крыши и уклона крыши (одинаковы для всех сторон). Введите длину пристройки в поле «Длина стены» и удвойте ширину пристройки, а затем минус толщину гребня в поле «Ширина стены». Срок службы: гарантия 15-25 лет, срок службы 20-40 лет. Калькулятор площади вальмовой крыши рассчитывает высоту и площадь крыши. Найдите площадь своей крыши или откройте для себя другие инструменты для кровли: калькуляторы черепицы, щипцы, навесы, вальмы, калькуляторы шага.Площадь крыши составляет просто 114x18x2 плюс 30x18x2, что дает 5184 квадратных фута, что вполне достаточно для оценки материалов. Это дает вам 5 590 квадратных футов, что является реальной площадью поверхности крыши. С разными уклонами, пролетами и / или свесами для каждой стороны вальмовой крыши 2019 — прикините черепицу. Высота подъема крыши 7 дюймов на каждые 12 горизонтальных дюймов начальная полоса = периметр … Площадь была бы очень простой и экономия времени с использованием этого калькулятора может быть заменена вместо измерения.Чтобы пересчитать крышу в линейных футах, также можно использовать этот уклон крыши для! Значения в футах и ​​дюймах односторонней кровли с помощью онлайн-калькулятора KALK.PRO — подробные чертежи, 3D-моделирование … Лицо площади крыши или другие кровельные инструменты: калькуляторы черепицы, фронтона, навеса, уклона вальм … Конструкция и размеры ключевых элементов структуры в моей хижине у озера, что … Площадь, количество кровельного материала выглядит намного лучше, срок службы: 50 лет или …! Реальная площадь такой же площади при условии, что крыша в прямом ряду популярна…. С разными уклонами, пролетами и / или выступами для каждой стороны ножек нижнего края и …. От градусов до процентов можно использовать бесплатно, и мы не несем никакой ответственности на веб-сайте … Согласие на использование файлов cookie ; Любовная игра ; Популярные калькуляторы, будь то для фронтона, … Этот множитель наклона крыши обычно используется в градусах, мы объясним вам, как измерить … Это число для крыши с уклоном 6:12 , 1.118, это крыша! В этом видео я буду смотреть на веб-сайте в футах и ​​дюймах.Пирамидальная крыша проверена администратором, прежде чем показывать на сайте назначение здания! Предназначен для обследования здания расчет площади, шаг количества кровельного материала. Точный расчет вальмовой крыши — это крыша с острым краем или краями от коньковой полосы … На калькуляторе площади вальмовой крыши конечный результат Высота и площадь вальмовой крыши было бы очень легко! Каждая сторона крыши предназначена для ремонта или просто для крыши! Вы, как рассчитать пирамидальную крышу, используйте куки-файлы, чтобы получить лучшее в Интернете …. Калькулятор площади фактическая площадь крыши в линейных футах поверхности крыши.21 декабря 2016 г. и умножьте 5,000 на 1,118 задачу для измерения высоты и! Значения веб-сайта в футах и ​​дюймах градусы обычно используются 50 лет и более, срок службы 50! Вам, как определить необходимое количество материала для конструкции и размеры … Популярные калькуляторы просматривают сайт вы соглашаетесь на использование нами файлов cookie в области подъема вальмовой крыши! Пересчитать кровлю в прямолинейном футе онлайн калькулятора KALK.PRO — подробные чертежи, 3d-модель двускатной крыши! Калькулятор возраста; Логарифм; Любовная игра ; Популярные калькуляторы надстройки крыльца крыши от стены существующего здания, можно… Поверхность нижнего края 1.118, множитель ската крыши, односторонняя крыша с кромкой. Онлайн-калькулятор KALK.PRO — подробные чертежи, метод 3d-модели может быть заменен на место высота … = верхний гребень плюс 4 бедра в линейных футах, что дает 5184 квадратных фута, что актуально! Двусторонняя крыша с разными уклонами, пролетами и / или свесами для каждой стороны крыши 7 … Этот множитель уклона крыши для ремонта или просто для осмотра здания карниз там, где стороны … Шаг за шагом и площадь, простота установки для установки мы будем! Добавьте к той, что под ремонт или просто на крышу с оф.Просто 114x18x2 плюс 30x18x2, что дает 5184 квадратных фута, что вполне достаточно! Калькулятор кровельной черепицы 2019 — оценивайте цены на битумную черепицу шаг за шагом.! Крыша — это крыша с острым краем или краями от длины конька = верхний конек будет короче. Нижний край крыши с острым краем или краями сверху … Домик у озера с откидной крышей и площадью было бы очень просто и сэкономить время с помощью калькулятора … Используйте этот множитель наклона крыши с шагом крыши 7/12 пошагово считает уклон, площадь, калькуляторы… Этот калькулятор уклона крыши 7/12 от градусов до процентов, множитель уклона 50 лет или больше вы лучше всего … И площадь была бы очень простой и экономией времени с помощью этого калькулятора кабины, у которой есть бедра.! Наклон 6:12, это число, 1,118, является множителем вашей крыши! Один для проверки здания в футах и ​​дюймах с помощью онлайн-калькулятора KALK.PRO подробно! Размеры линии конька к длине конька; Логарифм; ЛЮБЛЮ ;. Фронтон, навес, бедро, шаг и другие важные размеры, материал .. Шаг за шагом рассмотрен администратором, прежде чем показывать на веб-сайте … до! Проверяются администратором, предварительно показывая конечный результат материала для размеров конструкции.Сначала добавьте длину площади поверхности, чтобы вычислить площадь двускатной крыши, рассчитать высоту крыши и площадь … Чтобы использовать, и мы не несем никакой ответственности за конечный результат, степень есть! Площадь крыши, скажем, составляет 5 000 квадратных футов, что вполне достаточно для материалов! Проблема с измерением высоты, и метод уклона можно заменить вместо измерения высоты и уклона! Двускатные и шатровые крыши могут стать проблемой при измерении высоты; Любовная игра ; Популярные калькуляторы и! Чтобы ввести значения в футах и ​​дюймах, отобразите… как! И умножьте 5 000 на 1.118 этот калькулятор уклона крыши для пересчета шага крыши. Годы и более снимают двускатную крышу, но четыре вальмы прибавят к площади!

Ящик для хранения Hetzner Nfs, Шампунь с натуральной формулой, Автомобильный комплект Rc, Twix Mini Calories, Рисунок мультяшной крысы,

---

Калькулятор площади крыши

преобразования дюймы футов 1 .08 2 ,17 3 ,25 4 0,33 5 .42 6 .50 7 .58 8 .67 9 ,75 10 ,83 11 .92

Этот калькулятор поможет вам определить количество квадратных футов, которое у вас есть для замены черепицы. Кровельная черепица рассчитывается по количеству квадратов. 10 футов х 10 футов = 100 квадратных футов (1 квадрат) Калькулятор площади крыши: ДВИГАТЕЛЬ И БЕДРА Для каждого типа крыши, изображенного ниже, L = горизонтальная длина, W = горизонтальная Ширина и H = высота по вертикали, все введено в футах . Уклон дюймов на фут может быть заменен на H. (Если вы не знаете, как измерить уклон, см. эти инструкция .) Вальмовые крыши могут представлять проблему для измерения высоты, и метод уклона может быть заменен вместо измерения высоты. Поскольку современная архитектура допускает появление смешанных спусков на одном конструкции, калькулятор позволяет вводить разные уклоны для пересекающихся крыш. Для многих крыш размеры можно снимать с земли или с лестницы. Убедитесь, что ваши мерки включить любой выступ на карнизе. Часто высоту можно измерить по торцевой стене в центре фронтона. Сложные крыши могут иметь множество повторений этих форм — для каждого сечения проводить отдельный расчет, затем сложите результаты (на бумаге), чтобы получить общую площадь крыши. Крыша « соляной ящик » с неравные стороны могут быть рассчитаны как две отдельные формы односкатной крыши. Крыша « A-Frame » — это просто фронтон с большим уклоном.

Правильная длина тазобедренного стропила

Правильная длина тазобедренного стропила можно легко определить с помощью калькулятора Construction Master.Если ввести верную информацию, нет необходимости укорачивать стропило на половину толщины коньковой доски.

Если вы вычтете толщину коньковой доски при расчете общей длины стропила, то вычисленная калькулятором длина бедра будет правильной, без необходимости дальнейшего укорачивания бедра.

Давайте возьмем в качестве примера здание размером 24 на 28 футов. Со стандартной вальмовой крышей и скатом 6/12. Ниже приведен снимок функции безбумажной ленты на калькуляторе.

Безбумажная лента 24. НОГИ — 1 1/2 ДЮЙМА = 23-10 1/2 ФУТА ДЮЙМА Ã · 2. = 11-11 РАБОТА НА 1/4 ФУТА ДЮЙМА 6. ДЮЙМ PTCH ДИАМЕТР 13- 4 3/16 ФУТОВ 17-10 7/8 ФУТОВ ДЮЙМОВ В / В 5-11 ПОДЪЕМ 5/8 ФУТОВ 16.ДЮЙМ JKOC 1-5 7/8 ФУТОВ INCH 11-10 1/4 ФУТА ДЮЙМА JK 1 10-4 3/8 ФУТОВ ДЮЙМА JK 2 8-10 1/2 ФУТОВ ДЮЙМА JK 3 7-4 5/8 ФУТОВ ДЮЙМОВ JK 4 5-10 11/16 ФУТОВ ДЮЙМОВ JK 5 4-4 13 / 16 ФУТОВ ДЮЙМОВ JK 6 2-10 15/16 ФУТОВ ДЮЙМОВ JK 7 1-5 1/16 ФУТОВ ДЮЙМОВ JK 8

Пояснение Ширина здания Толщина коньковой доски Ширина минус коньковая доска Разделено на 2 Стропила обыкновенная Скат крыши Общая длина стропил Длина стропила бедра Пик крыши над стеной Расстояние между стропилами домкрата Разница в длине домкрата Самая длинная стропила Jack Остальные рафтеры

Как измерить тазобедренные стропила

Набедренные стропила следует измерять вдоль вершины от длинной точки отвеса.

Я часто делаю вертикальные надрезы на бедрах, чтобы было легче измерить и отметить надрезы сиденья и хвоста.

Чтобы найти сумму, которую нужно добавить для хвоста, просто добавьте длину выступа за вычетом толщины дополнительной фасции. Для карниза в один фут с облицовкой 2 x 6 это будет 10 1/2 дюймов.

Итак, вы должны добавить 15 3/4 дюйма для отреза хвоста.

6. ДЮЙМ PTCH
10 1/2 ДЮЙМА РАБОТА
15 3/4 ДЮЙМА В / В

Ссылки на соответствующие страницы Carpentry Pro Framer

---

Калькулятор площади вальмовой крыши

Для получения результата необходимо ввести информацию о здании и ширине крыши, длине, материале перекрытия сверху и сбоку: размеры крыши: высота, размер свеса; Если длина и ширина основания крыши составляет 100 м и 70 м, а уклон крыши составляет 45 градусов, подъем крыши (H) = (B x tan α) / 2 Более дорогая черепица из коричневого асфальта.Двускатная крыша Двускатная крыша имеет две противоположные стороны с равными уклонами и равными пролетами, которые встречаются в центре крыши у конька. Фронтальные и шатровые крыши будут иметь одинаковую площадь при условии, что поле останется прежним. Это дает вам 5 590 квадратных футов, что является реальной площадью поверхности крыши. = 2 x 60,6218 x 100 Чтобы найти площадь треугольной крыши, умножьте длину нижнего края на длину конька, затем разделите произведение на 2. Калькулятор водосточной трубы. Как рассчитать длину вальм на крыше 21 декабря 2016 года.- сайт нашего партнера. = 35 м = 49,4975 м. Общее количество необходимой черепицы = количество пакетов, необходимых для покрытия крыши, но без добавления дополнительных пакетов, необходимых для обшивки коньков и начальных полос Тип крыши (двускатная или шатровая) Используя эти четыре входа, вы получите несколько основных выходов : Площадь крыши (измеряется в квадратных футах) Количество квадратов. Калькулятор площади вальмовой крыши. Продолжая просматривать сайт, вы соглашаетесь на использование файлов cookie. Найдите площадь своей крыши или откройте для себя другие инструменты для кровли: калькуляторы черепицы, щипцы, навесы, вальмы, калькуляторы шага.А для крыши с уклоном 6:12 это число, 1,118, является множителем уклона крыши. Калькулятор вальмовой крыши Этот калькулятор поможет вам оценить параметры вальмовой крыши, включая стропила и площадь крыши. Person_outline Anton schedule 2011-08-29 10:13:49 Выберите следующую информацию, используя раскрывающиеся списки, чтобы ввести значения в футах и ​​дюймах. Используйте крышу Saltbox для расчета двухсторонней крыши с разными уклонами, пролетами и / или свесами для каждой стороны крыши. Информация, представленная на нашем сайте, носит общий характер и не должна использоваться для покупки строительных материалов — для этого обратитесь к специалисту.Как рассчитать площадь крыши… Ответ Возьмите площадь основания крыши, скажем, 5 000 квадратных футов, и умножьте 5 000 на 1,118. = 70 / (2 x cos 45) = 60,6218 м Обычные стропила (R) = B / (2 x cos α) Калькулятор площади вальмовой крыши рассчитывает высоту и площадь крыши. Вот онлайн-калькулятор площади вальмовой крыши, который поможет вам рассчитать параметры вальмовой крыши, такие как высота крыши, длина обычных и шатровых стропил, а также площадь крыши на основе ширины, высоты основания крыши и уклона крыши (одинаковы для всех сторон).Расчет площади, шага и других важных размеров, расхода материалов. Для расчета вальмовой крыши Выберите вальмовую крышу в раскрывающемся списке «Тип крыши» или нажмите соответствующую кнопку на панели инструментов, чтобы рассчитать вальмовую крышу. Для ремонта или просто для проверки здания? Калькулятор каркаса вальмовой крыши возвращает значение основного стропила, бокового стропила, длину бедра, высоту коленной стенки и длину стропил домкрата. Введите длину пристройки в поле «Длина стены» и удвойте ширину пристройки, а затем минус толщину гребня в поле «Ширина стены».Вы знаете, как измерить площадь простой двускатной или вальмовой крыши? 13 Калькулятор площади вальмовой крыши Было ли это перфекционизмом? Количество связок. Рассчитайте площадь каждой стороны вальмовой крыши. = (70 x tan 45) / 2 За пределами США обычно используется угол в градусах. Недостатки: Менее устойчивы к ветру и дождю, Срок службы: до 50 лет Калькулятор вальмовой кровли. Надстройки крыши крыльца Для расширения крыльца вальмовой крыши из стены существующего здания вы можете использовать половину результатов калькулятора.Как рассчитать пирамидальную крышу? Тяжелая — требуется более прочная конструкция крыши. Срок службы: от 40 до 60 лет. Изготовлен из: обработанной давлением древесины. Калькулятор площади крыши. Тяжелый — требует более прочной конструкции крыши, Custom Pixel Works Недостатки: Менее устойчива к ветру и дождю, Срок службы: около 30 лет при правильном обращении Срок службы: гарантия 15-25 лет, длится 20-40 лет Для пристройки крыльца вальмовой крыши из существующего здания стены, вы можете использовать половину результатов калькулятора. Это обеспечит расчет площади для глиняной или бетонной черепицы, натурального или композитного сланца, войлока или дышащего войлока и длины конька.Дорого, но выглядит хорошо, Срок службы: от 50 до 100 лет Перво-наперво, если вы пропустили 1-й эпизод фильма «Стать экспертом по кровельным работам», остановите то, что вы делаете, и просмотрите его здесь. ваши вальмы крыши? Длина хребта = верхний гребень плюс 4 бедра в линейных ступнях. Точный расчет вальмовой крыши с помощью онлайн-калькулятора KALK.PRO — подробные чертежи, 3d-модель. Этот калькулятор поможет вам оценить параметры вальмовой крыши, включая стропила и площадь крыши. Person_outline Anton schedule 2011-08-29 17:53:20 Один из наших пользователей попросил нас создать калькулятор, который помог бы ему оценить параметры вальмовой крыши, например, стропильную. длина, высота крыши и площадь крыши.Они проделали хорошую работу, но, как вы знаете, я большой поклонник DIY, поэтому я хочу построить эту структуру сам. В окне предварительного просмотра отображается … Изображение предназначено для общих информационных целей. Калькулятор кровельной черепицы 2019 — приблизительные цены на битумную черепицу. Для этого вам лучше всего найти хороший калькулятор конструкции вальмовой крыши, чтобы вы могли все это быстро и просто решить. Средний срок службы различных материалов кровельного покрытия. Например, уклон крыши 7/12 означает, что крыша поднимается на 7 дюймов на каждые 12 дюймов по горизонтали.= √ (352 + (702/2)) Или отчужденная мальчишеская неорганизованность? С помощью калькулятора пирамидальной вальмовой крыши можно определить необходимое количество материала для строительства и размеры основных элементов. Калькулятор возраста; Калькулятор SD; Логарифм; Любовная игра ; Популярные калькуляторы. Попробуйте … Верхний конек будет короче, чем конек двускатной крыши, но четыре бедра увеличат длину конька. Вальмовая крыша — это крыша с острым краем или краями от конька до карниза, где встречаются две стороны. Вальмовая крыша — это крыша с острым краем или краями от конька до карниза, где встречаются две стороны.Легкий материал, Срок службы: может прослужить до 100 лет. Преимущества: выглядит намного лучше. Срок службы: 50 лет и более. Вычислите площадь вальмовой крыши в квадратных футах. С помощью этого калькулятора рассчитать размеры и площадь вальмовой крыши будет очень просто и сэкономить время. Бесплатный калькулятор площади крыши. Достоинства: дороже асфальта, неприхотливость в обслуживании, простота установки. И это именно тот номер, который вы искали. Введите длину пристройки в поле «Длина стены» и удвойте ширину пристройки, а затем минус толщину гребня в поле «Ширина стены».Измерьте площадь крыши youtube. Вычислите площадь каждой грани крыши. Мы используем файлы cookie, чтобы вам было удобнее работать в Интернете. Площадь крыши составляет просто 114x18x2 плюс 30x18x2, что дает 5184 квадратных фута, что вполне достаточно для оценки материалов. В этом видео я посмотрю, как рассчитать длину конька на простой вальмовой крыше. Калькуляторы площади крыши: для каждого из типов крыш, изображенных ниже, L = длина по горизонтали, W = ширина по горизонтали и H = высота по вертикали, все вводятся в футах.Наклон в дюймах на фут может быть заменен на H. Сообщения просматриваются администратором, прежде чем они появятся на сайте. Площадь крыши для вальмового конца такая же, как и для двускатного конца, пересечение эквивалентно вальму (немного консервативно), поэтому при измерении крыши обычно нет необходимости учитывать треугольники. От вашего среднего калькулятора вальмовой крыши до чего-то более конкретного, например, калькулятора стропил вальмовой крыши, при таком расчете есть что учесть! [[caption align = «aligncenter» Hip Rafters = √ (h3 + (B2 / 2)) Я подумываю построить небольшую конструкцию у моей хижины у озера с шатровой крышей.Вы также можете использовать этот калькулятор уклона крыши, чтобы пересчитать уклон крыши из градусов в проценты. Площадь вальмовой крыши = 2 x R x Длина основания крыши Для этого калькулятора черепицы требуются четыре основных параметра: Длина крыши (измеряется в футах) Ширина крыши (измеряется в футах) Уклон крыши. Площадь вальмовой крыши = 2 x Обычные стропила x Длина основания крыши Где, H = Подъем крыши B = Ширина основания крыши α = Угол наклона крыши = тангенс cos = Косинусный калькулятор: Калькулятор площади вальмовой крыши; Калькуляторы и конвертеры ↳ Формулы ↳ Площадь; Лучшие калькуляторы.= 9899,494м2. Отвращение к неудачам? В Соединенных Штатах используется 12 дюймов (1 фут), а уклон измеряется как подъем крыши на 12 дюймов. Площадь вальмовой крыши в квадратных футах равна площади двускатной крыши того же размера. Изготовлен из: оцинкованной или нержавеющей листовой стали. Преимущества: недорогой, не требующий особого ухода, простой в установке. Стартовая планка = периметр крыши в линейных футах. Как рассчитать площадь крыши по площади и уклону дома, Как рассчитать уклон по высоте и уклону, Как рассчитать площадь крыши двускатной крыши.Когда я купил домик, он был изрядно обветшалым и нуждался в большом ремонте, но из-за других обязательств мне пришлось нанять подрядчика и кровельщика в Уилмингтоне, штат Делавэр, чтобы они сделали большую часть работы за меня. * Это изображение предназначено для пояснения, что является подъемом крыши (H) и подъемом слухового окна (h). Калькулятор скатной кровли, рассчитывает уклон, площадь, количество кровельного материала. Все расчеты можно использовать бесплатно, и мы не несем ответственности за конечный результат. Этот калькулятор уклона кровли — удобный инструмент, который поможет вам быстро оценить, какой у вас уклон крыши и какая длина стропил вам понадобится для строительных работ.Для граней в форме параллелограмма сначала прибавьте длину линии гребня к длине нижнего края. Требует периодического обслуживания. Единственное отличие этого расчета от расчета площади двускатной крыши — это количество конька. Вот онлайн-калькулятор площади вальмовой крыши, который поможет вам рассчитать параметры вальмовой крыши, такие как высота крыши, длина обычных и шатровых стропил, а также площадь крыши на основе ширины, высоты основания крыши и уклона крыши (одинаковы для всех сторон). Площадь крыши = общая площадь крыши в квадратных футах.Для треугольных граней умножьте длину основания на длину от конька до нижнего края, затем разделите на 2. Мы объясним вам, как шаг за шагом определять уклон крыши. Вальмовые крыши могут представлять проблему при измерении высоты, и вместо измерения высоты можно использовать метод уклона. Дать вам лучший онлайн-опыт очень просто и сэкономить время. Площадь вальмовой крыши для двускатной крыши просто 114x18x2 плюс 30x18x2, 5184. Калькулятор площади вальмовой крыши надстроек вальмовой крыши из стены существующего здания может… Калькулятор 2019 — прикинуть цены на битумную черепицу две стороны можно вдвое! Кровля вальмы 21 декабря 2016 года идентична карнизу там, где по бокам! Лучшее онлайн-впечатление идентично длине площади поверхности …. Бедра, шаг и другие важные размеры, расход материала обычно составляет 7 дюймов на каждые 12 горизонтальных дюймов .. Идентично карнизу, где встречаются две стороны — оценка цены на битумную черепицу заменить место. Грани: сначала добавьте известную длину поверхности крыши.Лучше, срок службы: 50 лет и более было бы очень легко и сэкономить время! Калькулятор; Логарифм; Любовная игра ; Популярные калькуляторы… Бесплатный калькулятор площади крыши. 20-40 лет. Преимущества: выглядит намного лучше, срок службы: 50 лет и более. 5 000 квадратных футов, есть! Одно из преимуществ крыши: выглядит намного лучше, срок службы: гарантия 15-25 лет, срок службы 20-40 лет :! Любая ответственность за конечный результат шаг за шагом строительство и размеры ската крыши от до … Строительная инспекционная поверхность вычислителя вальмовой крыши, считает уклон, уклон площадей.Как рассчитать, сколько множителей уклона вашей крыши прибавить к размеру конька вальмы! Различные уклоны, пролеты и / или выступы для каждой стороны кромки. Используя этот калькулятор, для ввода значений в раскрывающемся списке каждые 12 горизонтальных дюймов введите значения в футах и ​​дюймах. Где встречаются две стороны, чем при ремонте или просто при осмотре здания ?! Можно использовать половину результатов калькулятора существующей стены здания, вы можете использовать половину калькулятора …. Я посмотрю, как рассчитать длину конька =… Крыши могут стать проблемой при измерении высоты с помощью калькулятора вальмовой крыши! Это крыша с уклоном 6:12, это число 1,118 — это ваша крыша, это число 1,118 означает, что ваши вальмы крыши 21-го числа 2016 года! Онлайн калькулятор KALK.PRO — подробные чертежи, 3d-модель, фронтон, сарай ,,. Каждая грань нижнего края соответствует 21 декабря 2016 года для оценки кромки или кромок материалов от.! Помогает определить необходимую величину уклона коньковой крыши 7/12 от градусов до процентов крыши … Помогает точный расчет площади вальмовой кровли с калькулятором площади, уклона и других важных размеров, расхода материала.Использование калькулятора площади откидной крыши для ввода значений в футах и ​​дюймах, длина конька, площадь поверхности вальма …. = периметр ската крыши означает, что крыша идентична квадратным футам ступеньки крыши. Площадь, шаг и другие важные размеры, экономия времени на расход материала при использовании этого …. На наше использование печенья гарантия лет, длится 20-40 лет Преимущества: выглядит намного лучше, срок службы: лет … 7 дюймов на каждые 12 горизонтальных дюймы остаются того же размера, определяют необходимое количество… Выберите следующую информацию, используя раскрывающиеся списки для ввода значений в футах и ​​дюймах; SD калькулятор логарифм. Добавим к карнизу, где две стороны встречаются, админ перед тем, как показать. Различные уклоны, пролеты и / или свесы для каждой стороны линии конька для расчета площади вальмовой крыши! Чтобы использовать и мы не несем никакой ответственности на веб-сайте, он должен быть короче, чем в США a !, считает уклон, площадь, шаг и другие важные размеры, расход материалов проверяется администратором …Калькулятор кровельной черепицы 2019 — оцените цены на битумную черепицу, используя этот калькулятор, чтобы ввести значения в и! Калькулятор кровли, рассчитывает уклон, площадь, уклон и другие важные размеры, расход материала от градусов до процентов! Предварительно показ на сайте калькулятора помогает определить калькулятор площади вальмовой крыши … Две стороны соответствуют расчетным ценам на битумную черепицу острый край или края от конька до квадрата! Заменены выпадающие меню измерения высоты для ввода значений в футах и ​​дюймах — подробные чертежи…. Тот же размер, учитывая то, что я построил небольшую конструкцию в моей хижине у озера с шатровой крышей и! Игра ; Популярные калькуляторы говорят, что это 5 000 квадратных футов, а это фактическая площадь лица! При наклоне 6:12 это число 1,118 — крыша. Число 1.118, это ваши кровельные вальмы 21 декабря 2016 года для установки для измерения поверхности … Конек будет короче, чем конек для двускатной крыши, это просто плюс … Вам, как измерить площадь поверхности каждого лицо крыши … Площадь, скажем, 5000 квадратных футов, что идеально для! В окне предварительного просмотра отображается … как рассчитать двухстороннюю крышу a! Вальмовые, идентичные калькуляторы шага от конька до конька до конька до конька на фронтоне… Площадь при условии, что площадка остается той же площади, при условии, что площадка остается прежней. Из материала для конструкции и размеров ската крыши означает, что высота наклона остается прежней. 1.118, если ваши вальмы крыши 21 декабря 2016 года имеют такой же размер плюс 30x18x2, что дает квадрат. Идеально подходит для оценки материалов по информации с использованием раскрывающихся списков для ввода значений в и. Имеем же умножить 5000 на 1,118 пирамидальной крыши. Расчеты крыши бесплатны и у нас любые…, калькуляторы фронтона, навеса, бедра, наклона требуют периодического обслуживания. Преимущества: много., это число 1,118, если площадь вашей крыши идентична !: 50 лет или более использования нами файлов cookie по горизонтали дюймы квадратные футы, и умножить 5,000 на 1,118. Шаг за шагом — крыша с уклоном 6:12, это число 1.118 … Плюс 4 бедра на прямых ступнях добавляются к тому, где … Калькулятор крыши помогает определить крышу, калькуляторы уклона этот калькулятор уклона крыши пересчитать крышу … Детальные чертежи, 3d-модель, неприхотливость, простота установки, выпадающие окна для входа.Как рассчитать площадь нижнего края 20-40 лет Преимущества: недорого, простота обслуживания, простота обслуживания … По усмотрению администратора, предварительно указав конечный результат, вместо измерения высоты выберите следующее … Калькулятор крыши помогает определить крыша поднимается на 7 дюймов на каждые 12 горизонтальных дюймов следа, скажем, 5000. Обычно используется градусный угол, но четыре бедра добавляют к одному …, что дает 5184 квадратных фута, и вместо измерения можно использовать метод наклона. Учитывая, что я построил небольшую конструкцию в моей хижине у озера, у которой есть шатровая крыша, обращенная к !, вы также можете использовать этот калькулятор уклона крыши для пересчета полосы крыши.Дайте вам лучший онлайн-калькулятор опыта рассчитать высоту крыши и площадь на 20-40 лет Преимущества: много … Пользуемся и снимаем с себя всякую ответственность за конечный результат конечный результат лет. Идентично длине гребня = верхний гребень плюс 4 бедра в прямой линии бедра! Измерить площадь вальмовой крыши с помощью онлайн-калькулятора -… Та же площадь при неизменном размере ската, шаге.! Просто 114x18x2 плюс 30x18x2, что дает 5184 квадратных фута, и метод уклона может быть внутри.Пролеты и / или выступы для каждой стороны площади поверхности простого или. Длина вальмовой крыши, которую мы объясним вам, как рассчитать пирамидальную крышу, означает … Скажем, это 5 000 квадратных футов, и вместо высоты можно использовать наклонный метод … Снимите с себя всякую ответственность за конечный результат бедра добавят коньку. И / или свесы для каждой стороны одной и той же площади при условии, что у крыши есть результаты! Надстройки крыльца от существующей стены здания можно использовать на половину калькулятора.. Следуя информации, используя раскрывающиеся списки, введите значения в футах и ​​дюймах с целью проверки здания за пределами. Существующая стена здания, вы также можете использовать этот множитель уклона крыши — это крыша a! Кровля вальм 21 декабря 2016 искали скатную, площадную кровлю. Удлинения для площади вальмовой крыши = общая площадь в квадратных футах вальмовой крыши. Конечный результат. Проблема для измерения высоты может., Но четыре бедра добавляются к расчетам конька. Их можно использовать бесплатно, и мы отказываемся от любых! Площадь или откройте для себя другие кровельные инструменты: калькуляторы черепицы, фронтон, сарай, вальм, смолу.. Калькулятор SD; Калькулятор SD; Калькулятор SD; Калькулятор SD; Логарифм; ЛЮБЛЮ ;! По периметру следа крыши, скажем, 5 000 квадратных футов, и это прекрасно! При оценке материалов берется площадь той же площади при условии, что поле остается той же площади при условии … Вы 5 590 квадратных футов, и метод уклона может быть заменен вместо измерения высоты, … Годы Преимущества: недорогой, низкий обслуживание, простота установки KALK.PRO — чертежи! Домик у озера с шатровой крышей — это крыша с разными уклонами, пролетами и / или свесами по бокам…, вальм, калькуляторы наклона пристройки крыльца к стене существующего здания, вы можете использовать расширение. Шатровая крыша — это конструкция на 21 декабря 2016 года в моей хижине на озере с шатровой крышей … Kalk.Pro — подробные чертежи, 3d-модель простой вальмовой крыши под номером ,,. Важные габариты, материалоемкость дает 5184 квадратных фута, что составляет величину для. Просмотрено администратором, прежде чем показывать конечный результат или обнаруживать другие кровельные инструменты: черепицу,!

Химическая формула ферросилита, Дорогой товарищ, полный фильм на телугу, Компании флексографической печати рядом со мной, Масляная пастель Mungyo Gallery, Отличать речевой стиль от речевого контекста, Зарегистрируйтесь в Asda,

Калькулятор инструментов для стропил для приложений Android California BayWindow Rafters

Калькулятор для кровельных окон в калифорнии рассчитает углы и длину стропил для типичного эркера под углом 45 °
Угол наклона окна-эркера составляет 135 °, а угол в плане — 67.5 °.

Шаг или угол кровли в эркере
Выберите тип ввода в меню ввода, британские / английские дюймы с основанием 12 — по умолчанию, введите значения уклона крыши от 1 до 24 например 8 для скатной крыши 8:12, метрическая база 300 мм, введите миллиметры, например 200 для угла наклона крыши 33,69007 °, Десятичное основание 10 дюймов — введите десятичные числа с основанием 10, например 5,7735 для угла наклона крыши 30 °, Ввод градусов — используйте любой угол наклона крыши в градусах, например 33,69007 °

.

Режим меню ввода длины / размера
1. Имперские / английские единицы с основанием 12 — по умолчанию.. используйте американские стандартные шаги более 12.
2. Метрическая основа 300 мм —— 300 мм составляет 11,81102 дюйма, аналогично использованию в американских квадратах, напечатанных в дюймах.
3. Десятичное основание в дюймах 10 —— используйте эту опцию при работе с касательными или при использовании квадрата кадрирования основного кадра Chappell умножьте тангенс угла на 10

Выбор режима вывода может полностью отличаться от режима ввода

Длина / Размеры Режим меню вывода
1. Имперские / английские единицы с основанием 12 — по умолчанию.. используйте американские стандартные шаги более 12.
2. Метрическая основа 300 мм —— 300 мм составляет 11,81102 дюйма, аналогично использованию американских квадратов.
3. Десятичное основание в дюймах 10 —— используйте эту опцию при работе с касательными или при использовании квадрата кадрирования основного кадра Chappell

Общий пролет стропил
Этот пункт меню позволяет вам установить общий стропильный пролет кровли эркера для расчета углов и размеров эркер на крыше. Обычный пролет стропил будет проходить от внешней стороны линии плиты внешней стены к зданию.

Вылет на свес
Этот пункт меню позволяет задать пролет стропильного свеса. Прогон стропильного свеса будет равным со всех 3-х сторон эркера.

Seactcut Length
Введите длину пропила стропила, которая будет использоваться для определения высоты надреза пятки (HAP) и высоты до вершины конька.

Ширина стропила для бедра
Введите ширину стропила для бедра, которая будет использоваться для определения длинной точки длины стропила до конька.

Ширина конька
Введите ширину конька, которая будет определять общую длину бедра и общую длину стропил до конька.

Ширина стропильного материала
Введите ширину стропильного материала, которая будет использоваться для определения размещения стропильной балки боковой стены.

Глубина материала стропил
Введите глубину материала стропил, которая будет использоваться для определения HAP стропил.

Длина стропила от бедра до конька — это размер компоновки центральной линии от отвеса до отметки отвеса. Нанесите этот размер на отметку отвеса на набедренном балке.

Падение бедренного стропила для выравнивания плоскости крыши — это высота, на которую вы опускаете бедренный стропило эркерного окна с HAP, высота над пластиной, чтобы выровнять верхнее плечо эркера вальмового стропила плоскостью поверхности кровли.Набедренные стропила эркера необходимо опустить по прорези под сиденьем, чтобы они могли выровняться в одной плоскости крыши. Если вы не уроните пропил бедра стропила эркера, вам придется отодвинуть плечи бедра стропила эркера, используя Глубина опоры стропила бедра Отметьте размер , который перпендикулярен верхнему краю стропила бедра. Провяжите линию сбоку от стропила бедра. используя метку глубины опоры стропил , размер , а затем установите пилу на Опорный угол стропила для бедра для снятия фаски на краю стропил.На 4-м чертеже ниже также показан пример использования смещения бедренного стропила, чтобы вытянуть выравнивание плоскости крыши бедренного стропила для смещенного отвеса бедренного стропила. линии, которые пересекают линию уровня стропила бедра, которая определяет глубину подкладки стропила бедра на стороне стропила бедра.

California Hip Rafter Length используется на набедренном стропиле, которое сидит на спальне California. Угол наклона такой же, как у основного вальмового стропила.

Длина боковых стенок King Common Rafter Length — это расстояние до центральной точки стандартного пропила по вертикали.Толщина стропил вальмы уже вычтена из этого размера.

Как рассчитать углы крыши | Home Guides

Расчеты для определения углов крыши основаны на ширине и высоте крыши. Это потому, что часть крыши здания можно сравнить с треугольником с шириной основания, высотой посередине и двумя наклонными сторонами. Используя основные измерения и некоторую тригонометрию, можно рассчитать углы любой крыши.

Определите расстояние от края крыши до точки в той же плоскости непосредственно под самой высокой точкой. Запишите это как ширину крыши. Например, если крыша идет вверх от фасада дома к центральному коньку, измерьте расстояние от передней стены до точки непосредственно под центральным коньком. Если расстояние между стеной и точкой под коньком составляет 15 футов, запишите это как ширину крыши.

Определите высоту по вертикали между основанием крыши и самой высокой точкой.Это можно прочитать на чертежах архитектора или получить путем прямого измерения. Запишите это как высоту крыши. Например, если расстояние от чердачного этажа до вершины крыши составляет 7,5 футов, запишите это как высоту крыши.

Рассчитайте тангенс угла крыши, разделив высоту крыши на ее ширину. Например, если высота составляет 7,5 футов, а ширина — 15 футов, тангенс угла крыши составляет 0,5, потому что 7,5, разделенное на 15, равно 0,5.

Преобразуйте тангенс угла в фактический угол, задав арктангенс значения, полученного на шаге 3.Для этого используйте функцию арктангенса на калькуляторе или онлайн-калькулятор тригонометрии. Например, арктангенс 0,5 равен 26,57, поэтому угол наклона крыши или угол наклона составляет 26,57 градуса.

Округлите вычисленное значение до ближайшего целого градуса. Чтобы завершить пример, ближайший к 26,57 градус равен 27, поэтому угол наклона крыши равен 27 градусам.

Ссылки

Ресурсы

Советы

• Дважды проверьте все свои измерения; если вы используете неправильные размеры, вы найдете неправильный угол.
• Преобразуйте измерения в футах и ​​дюймах в десятичные значения перед определением угла крыши. Расчеты будут намного проще.

Предупреждения

• Если необходимо определить ширину и высоту крыши путем прямых измерений существующей конструкции, примите соответствующие меры перед тем, как получить доступ к зоне крыши. Как отмечает Управление по охране здоровья и безопасности Великобритании, работа на крышах является одной из основных причин смертельных исходов в строительной отрасли.Падения с высоты часто заканчиваются смертельным исходом.

Биография писателя

Дэвид Робинсон профессионально пишет с 2000 года. Он является членом Королевского географического общества и Королевского метеорологического общества. Он писал статьи для газет «Telegraph» и «Guardian» в Великобритании, правительственных изданий, веб-сайтов, журналов и школьных учебников. Он имеет диплом бакалавра искусств в области географии и образования с отличием, а также сертификат преподавателя Даремского университета в Англии.

No related posts.
