Устройство дымохода из сэндвич труб через крышу: Монтаж дымохода из сэндвич труб через крышу

Сэндвич-труба для дымоходов – устройство и принципы монтажа

Если вам кажется, что это касается только счастливых обладателей каминов, то, скорее всего, вы только планируете обзавестись частным домом. Опытные домовладельцы на собственном опыте знают, что этот элемент системы отопления нужен и для газовых котлов, с помощью которых происходит отопление дома и организация горячего водоснабжения, для печей в бане.

А какой русский не любит хорошую баню? Каждому тепловыделяющему устройству требуется труба для вывода газовой смеси, состоящей из воздуха и продуктов сгорания, из помещения в атмосферу. Для выполнения этой работы опытные печники рекомендуют сэндвич-дымоходы, а какие они бывают, как установить и провести через крышу своими руками, расскажет сегодняшняя статья.

Теплоизолированная труба

Конструкция многослойных труб

Все, что связано с отопительным оборудованием, связано с пожароопасностью, особенно в деревянных домах. Статистика утверждает, что более половины всех пожаров происходит из-за неправильной установки домовладельцами. Для облегчения этой задачи и защиты дома от пожара используется дымоходная труба типа «сэндвич». На первый взгляд они выглядят как обычные изделия из нержавеющей стали, но на самом деле имеют трехслойную структуру:

Конструкция многослойной трубы

1. Внутренний контур. Круглый цилиндр из высокопрочной нержавеющей стали толщиной не менее 1 мм с добавлением цинка или молибдена. Внутренняя труба изготовлена ​​из листового металла, с помощью сварки получен герметичный шов. Благодаря высоким антикоррозионным свойствам легированная сталь не повреждается при взаимодействии с водой.
2. Изолирующий слой. Между внутренним и внешним контурами находится изолирующий слой, который выполняет две важные функции: «задерживает» тепло внутри трубы, не давая ему нагревать окружающие материалы и не позволяя дыму остывать при прохождении через трубу. чтобы на его стенках не оседала сажа.
   В качестве теплоизоляции применяют волокнистые материалы с высшим классом огнестойкости с температурой эксплуатации до 700 градусов, например, минеральную вату на основе базальта. Слой утеплителя между контурами 40-60 мм, плотность утеплителя 120 кг на куб.м.
3. Внешний кожух. Внешняя оболочка сэндвич-трубы изготавливается из нержавеющей стали или другого металла. Шов корпуса выполнен с помощью лазерной сварки, которая не повреждает гальванический слой нержавеющей стали, предохраняющий его от коррозии. Стоимость латунных и медных труб сильно увеличивает затраты на кладку дымохода, а монтаж оправдывает эффектный внешний вид.

Сэндвич-трубы состоят из дополнительных элементов: прямых участков, отводов, тройников. Диаметр изделий зависит от производителя, поэтому необходимо покупать все детали дымохода одной фирмы, идеально подходящие друг к другу.

Преимущества сэндвич-труб

Сэндвич-дымоходы дороже для домовладельца по сравнению с обычными нержавеющими трубами, но их стоимость увеличивается из-за большей безопасности и надежности такой системы, особенно если монтаж производится вручную. К их преимуществам относятся:

Для расчета дымохода своими руками необходима инструкция к отопительному прибору с указанием мощности и размера входной трубы, на основании этих данных определить диаметр трубы, необходимый для обеспечения тяги .

Принципы установки сэндвич-дымоходов

Чтобы пользоваться печью, не опасаясь пожаров, отравления угарным газом, необходимо прокладывать дымоход, руководствуясь правилами пожарной безопасности и строительными нормами:

1. По местам там, где дымоход проходит через перекрытия, стены или крышу, требуется дополнительная теплоизоляция с использованием стального короба или трубы.
2. Не подсоединяйте многослойную трубу непосредственно к входу нагревателя. Сэндвич-трубы рекомендуется использовать на наружных участках дымохода, когда проход через стену или крышу уже сделан.
3. Места прохождения дымохода в непосредственной близости от стен защищают листами из огнеупорного материала, например, асбеста.
4. Если монтаж производится вручную, следите за тем, чтобы длина горизонтальных участков, отрицательно влияющих на силу тяги, не превышала 100 см.
5. Диаметр стальной сэндвич-трубы по всей ее длине должен быть не меньше входного патрубка нагревателя.
6. Стальной дымоход нужно собрать своими руками так, чтобы стыки не заваливались.

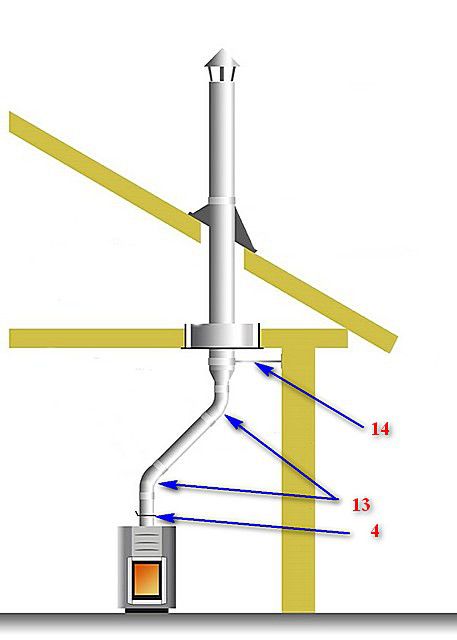

7. Для того чтобы проход через крышу попадал в зазор между элементами стропильной системы, используются отводы. Сэндвич-трубы имеют отводы под 45 градусов, если требуется поворот на 90 градусов, требуются два отвода.
8. Диаметр всех элементов дымохода должен совпадать, чтобы не образовывались зазоры в стыках. Для герметизации соединения используются стальные хомуты и огнестойкий герметик.
9. Внизу дымохода устанавливается ревизия, дверца или стекло, через которое контролируется состояние дымохода.

Монтаж внутреннего контура трубы осуществляется «по конденсату», то есть каждый последующий элемент вставляется внутрь предыдущего. А внешний кожух соединяется «по конденсату», наоборот, надевая верхний сегмент на нижний.

Последовательность установки

Установить дымоход своими руками вполне возможно, если запастись необходимыми инструментами и материалами, соблюдать несложную технологию. Перед установкой подготавливают места, где она будет проводиться через перекрытия и крышу. Для этого вырезается отверстие, размер которого позволит свободно вывести трубу. Проход предохраняют от перегрева при контакте с трубой проходным коробом из металла или асбеста. Первый одноконтурный сегмент присоединяют к патрубку нагревателя, затягивая его кожухом. Затем устанавливаются следующие элементы дымохода.

Монтаж тройников, отводов и отводов осуществляется с помощью кронштейнов, закрепляемых на стенах через каждые 2 м. Обратите внимание, что нельзя прокладывать дымоход вблизи электропроводки или газопровода, во избежание взрыва или возгорания. Дымоход выводят на крышу на расстоянии 50-150 см от наивысшей точки, а его высота должна превышать конек не менее чем на 0,5 м.
Монтаж дымохода с использованием сэндвич-труб делает эксплуатацию отопительных приборов более безопасной и снижает потери тепла, что снижает затраты на отопление дома на 10% за сезон.

Видео-инструкция
