Стропильная система вальмовой крыши: схемы, чертежи, расчеты

Вальмовая кровля является одним из видов четырехскатной крыши, в её конструкцию входят два основных трапециевидных и два торцевых треугольных ската, образующие замкнутую поверхность с общим коньковым прогоном. Если боковые скаты располагаются по всей площади от конька до карниза, то кровля называется вальмовой, а если они не дотягивают до карниза — полувальмовой.

Содержание

• Виды стропильных конструкций для вальмовой кровли
• Как рассчитать систему стропил для вальмовой кровли
  • Таблица: поправочные коэффициенты для определения длины стропил
  • Формулы расчёта конструкции стропил
    • Расчёт площади вальмовой кровли
    • Расчёт расстояния между стропилами
• Подготовительные работы
  • Видео: обеспечение жёсткости вальмовой кровли
• Особенности стропильной системы вальмовой крыши
  • Видео: собираем стропила
• Технология создания вальмовой системы стропил
  • Монтаж основных узлов
  • Видео: стропильная система вальмовой крыши

Виды стропильных конструкций для вальмовой кровли

Если стропильная конструкция опирается только на основные стены здания, её называют висячей, а если она имеет дополнительные опорные точки за счёт стен внутри дома, то она имеет название наслонной.

Если стропильная система опирается только на внешние несущие стены здания, она называется висячей

1. Висячую систему обычно используют для сооружения небольших по площади зданий, которые не имеют несущих внутренних стен. В этом случае вертикальные балки, которые поддерживают стропила, крепятся на брус перекрытия потолка.
2. Наслонная система, которая имеет несколько опорных точек, более проста в сборке, поэтому её можно использовать для возведения зданий большой площади с большим количеством внутренних стен. В их верхней части по горизонтали прокладывают опорный брус, на который затем закрепляют вертикальные стойки, поддерживающие стропила. Обычно опоры своей верхней частью прибиваются к брусу конька. Внутри кровли образуется рама, которая имеет прямые углы, благодаря чему она выдерживает большие нагрузки даже при максимальной площади крыши.

   Вертикальные стойки наслонных стропил опираются на промежуточные стены, а в верхней части крепятся к брусу конькового прогона, за счёт чего получается жёсткий каркас прямоугольной формы

Если здание имеет две основные стены, то в верхней части вертикальных стоек прокладывается стягивающая балка, которая усиливает стропила и распределяет нагрузку по всей площади вертикальных опорных стоек.

Для создания вальмовой кровли больше всего подходит наслонная система стропил, так как она обладает большей степенью прочности и даёт возможность облегчить конструкцию кровли, равномерно распределяя её вес на весь каркас здания.

Система стропил вальмовой крыши может иметь несколько различных по способу монтажа конструкций, каждая из которых предполагает наличие определённых особенностей при сборке.

1. Традиционная стропильная система. В этой конструкции диагональные рёбра опираются на опорную балку главного конька, а свесы находятся на одинаковой высоте. Состоит такая система из двух равнобедренных треугольников и двух трапеций.

   Стропильная система классической вальмовой кровли состоит из двух треугольников и двух трапеций

2. Шатровая система. Такая конструкция не предусматривает наличие опорной коньковой балки, потому что устраивается над зданиями квадратной формы и состоит из четырёх одинаковых скатов треугольной формы. Все диагональные рёбра сходятся в общей точке, а к ним подсоединяются короткие нарожники. Сделать надёжный коньковый узел шатровой крыши могут только профессионалы.

   Шатровая стропильная система состоит из четырёх треугольных скатов, сходящихся своими верхними частями в одну точку

3. Полувальмовая конструкция. Такая система предусматривает наличие вертикальных частей во фронтонных скатах, в которые можно устанавливать стандартные окна.

   Полувальмовая кровля имеет вертикальные участки фронтонов, в которые можно вставить обычные окна

4. Ломаная крыша (мансардная). Это самая сложная и трудоёмкая система вальмовой кровли, так как все скаты имеют разную форму и площадь и расходятся друг от друга под разными углами. Такая кровля позволяет наиболее эффективно использовать площадь под крышей и создавать на ней дополнительные жилые помещения.

   Ломаная или мансардная конструкция крыши позволяет обустраивать в подкровельном пространстве полноценные жилые помещения

Как рассчитать систему стропил для вальмовой кровли

При расчёте конструкции стропил вальмовой крыши необходимо учитывать следующие факторы.

1. Степень ветровой региональной нагрузки. Чем она больше, тем меньше должен быть угол ската крыши и прочнее система. Основные опорные стропила должны быть изготовлены из толстого бруса.
2. Количество осадков. Чем больше ежегодно выпадает осадков, тем более крутыми должны быть скаты кровли во избежание большого давления на конструкцию стропил.
3. Материал для покрытия крыши дома. В зависимости от вида и веса используемого кровельного материала выбирается система обрешётки. Этот фактор учитывается на стадии разработки проекта дома.
4. Теплоизоляция крыши. Ширина утеплителя, сорт и толщина бруса учитываются при расчёте шага установки стропил.
5. Угол наклона кровли. Уклон крыши влияет на выбор материала финишного покрытия.

Каждый кровельный материал имеет свой допустимый диапазон углов наклона кровли

Величина угла наклона кровельного ската определяет положение всех стропил. Место установки промежуточных стропил рассчитывается таким образом:

1. На верхнюю балку боковой стены наносится осевая линия.
2. Определяется середина балки конька по толщине и отбивается линия расположения первого из центровых промежуточных стропил.
3. Конец замерной планки соединяется с линией расположения размеченного ранее центрового опорного стропила.
4. На другом конце планки отбивается линия расположения внутреннего контура торцевой стены.
5. Точка, которая получится на предыдущем этапе, и будет местом установки промежуточного стропила.

Взаимосвязь между размером стропил и длиной их заложения (горизонтальной проекции) определяется с помощью коэффициента поправки, величина которого прямо пропорциональная углу наклона ската. Если умножить размер заложения на этот коэффициент, можно определить точную длину стропил.

Таблица: поправочные коэффициенты для определения длины стропил

Уклонската крыши	Коэффициент дляпромежуточного стропила	Коэффициент дляуглового стропила
3:12	1,031	1,016
4:12	1,054	1,027
5:12	1,083	1,043
6:12	1,118	1,061
7:12	1,158	1,082
8:12	1,202	1,106
9:12	1,25	1,131
10:12	1,302	1,161
11:12	1,357	1,192
12:12	1,414	1,225

Формулы расчёта конструкции стропил

В процессе разработки проекта для любой крыши следует определить точный угол наклона ската, который необходим для всех последующих расчётов.

Расчёт площади вальмовой кровли

Расчёт площади кровли производится следующим образом:

1. Определяем высоту конька по формуле h = d / 2 · tg α (где d — ширина здания, α — угол наклона ската, h — высота конька).
2. Вычисляем величину боковых стропил по формуле с = d / 2 · cos α.
3. Находим длину диагональных стропил l = √(h² + d²/4).
4. Считаем площадь кровли, для чего складываем площади всех элементов конструкции (две трапеции и два треугольника):
   • площадь треугольного ската S₁=1/2 · d/2 · c;
   • площадь трапециевидного ската S₂= 1/2 · (b + k) · e, где b — длина карниза, k — длина конькового прогона, e — высота трапециевидного ската;
   • S = 2 · (S₁ + S₂).

Для определения площади вальмовой кровли необходимо использовать формулы площади простых геометрических фигур: треугольника и трапеции

Расчёт расстояния между стропилами

Большинство стропильных систем создаются с шагом между двумя стропилами в 1000 мм. Минимально допустимым значением шага является 600 мм.

1. Выбираем приблизительное расстояние между стропилами, руководствуясь стандартными размерами (для примера возьмём этот параметр равным 0,8 м).
2. Замеряем или берём из проектной документации длину ската. Допустим, что она равна 12 м.
3. Длину ската делим на выбранное ранее значение стропильного шага, итог округляем в большую сторону и прибавляем 1. Получаем 12 /0,8 + 1 = 16.
4. Делим длину ската на число, полученное в третьем пункте. Итоговый шаг стропил будет равен 12/16 = 0,75 м = 75 см. Полученное значение будет равно расстоянию между центральными осями стропильных лаг.

Подготовительные работы

Чертёж системы стропил является обязательным условием при возведении такого типа кровли, так как не бывает одинаковых схем, которые готовы к непосредственному использованию без учёта конкретного вида здания и места его возведения.

Чем сложнее кровельная система, тем точнее должны быть расчёты, так как они будут влиять не только на качество проводимых работ, но и на их стоимость.

Чертёж главных узлов конструкции должен точно указывать размеры всех элементов стропильной системы, расположение точек примыкания диагональных стоек к брусу конька и места крепления стропил к мауэрлату.

Инструменты, необходимые для сборки конструкции:

• уровень строительный;
• ножовка;
• большой молоток;
• длинная рулетка;
• строительный шнур;
• степлер;
• электрическая дрель;
• клепальник;
• металлические просечные ножницы;
• гвозди;
• замерная планка.

Материалы для работы:

При устройстве вальмовой кровли на доме из бруса, который даёт усадку, специалисты рекомендуют использовать специальные плавающие крепежи для стропил, чтобы компенсировать движение венцов.

При устройстве стропильной системы в деревянном доме рекомендуется использовать скользящую систему крепления стропил, которая компенсирует деформации здания при его усадке

Видео: обеспечение жёсткости вальмовой кровли

Особенности стропильной системы вальмовой крыши

Все виды стропильной системы вальмовой крыши имеют идентичные детали, которые и создают каркас конструкции:

Видео: собираем стропила

Технология создания вальмовой системы стропил

Так как на стропильную конструкцию кровли возлагается большая нагрузка, то все узлы и соединения должны быть выполнены в точном соответствии с технологией, в противном случае крыша не сможет в полной мере выполнять свои функции.

Монтаж основных узлов

Монтаж узлов сводится к следующим действиям:

1. Подготавливаем стропила. Определяем угол наклона стропил, длину коротких опор и накосных стропил, которые несут существенную нагрузку. Для того чтобы получить все элементы нужной длины, используем метод соединительного сращивания досок внахлёст. Для этого укладываем две доски друг на друга с нахлёстом в 1 м и скрепляем их с помощью гвоздей, расположенных в шахматном порядке. Это наиболее простой и прочный способ сращивания стропильных ног.

   Наиболее прочным и надёжным методом сращивания стропильных ног является крепление внахлёст

2. Крепим мауэрлат. Монтируем брус по всему периметру стен здания в верхней части. Брус соединяем внахлёст с использованием большого количества мест крепления с основанием несущих стен. Узлы соединения скрепляем металлическими скобами.

   Брус мауэрлата крепится к верхнему торцу стены при помощи анкерных болтов

3. Между стеной и брусом прокладываем слой рубероида для создания гидробарьера. В кирпичных, газобетонных, пенобетонных и арболитных домах под мауэрлат заливается железобетонный пояс с предварительно закреплёнными штырями для установки бруса. Штырь должен иметь диаметр не менее 10 мм и выступать примерно на 30 мм за пределы пояса. Шаг между штырями — от 1 до 2 м.

   Слой рубероида создаёт гидробарьер между мауэрлатом и стеной из влагопоглощающего материала

4. Устанавливаем лежень — центральную балку между двумя короткими сторонами мауэрлата для обеспечения дополнительной прочности под стропилами. Такой прогон необходим для создания вальмовой кровли большой площади.
5. Монтируем опорные стойки. Они выполняют роль опор для конькового прогона.

   Опорные стойки монтируются на лежень и служат опорами для конькового прогона

6. Монтируем коньковую балку. При установке конька вальмовой кровли следует провести точные замеры, так как на нём будет держаться вся система кровли. Точность его установки проверяем уровнем по высоте.

   Проведение работ по устройству коньковой балки требует точных замеров, так как она в системе вальмовой кровли несёт наибольшую нагрузку

7. Прибиваем стропильные ноги. Монтируем центральные стропила, а после них диагональные. Во время монтажа нижнюю часть балок упираем в мауэрлат. Это можно сделать двумя способами: с вырезкой или с опорными стойками. В первом случае вырезаем в мауэрлате паз, вставляем в него стропила и закрепляем их металлическими уголками. Во втором случае просто накладываем стропило на мауэрлат и под него подкладываем брусок с косым срезом. Их также закрепляем с помощью металлического уголка.

   Стропильные ноги можно крепить к мауэрлату двумя способами: с вырезкой и на опорный брусок

8. Устройство узла на коньковой балке производим методом «в полдерева». Для этого выпиливаем на конце стропильных ног выемку, которая должна быть равна половине толщины доски. Затем соединяем эти выемки друг с другом и закрепляем гвоздями или нагелями. Получается прочный коньковый узел. Для большей прочности все узлы закрепляем стальными уголками.

   Для создания прочного конькового узла на вальмовой кровле используется метод врубки «в полдерева»

9. На диагональные стропила оказывается большое давление, поэтому их усиливаем с помощью стоек, которые монтируем на перекрытие или устанавливаем подкосы под определённым углом. Можно использовать шпренгель в виде Т-образной балки, развёрнутой на 180°.

   Шпренгель является одним из вспомогательных элементов для обеспечения необходимой жёсткости стропильной системы, передающим часть её нагрузки на мауэрлат

10. Монтируем рядовые стропила аналогично центральным, формирующим края трапециевидной конструкции. Низ балки опираем и крепим на мауэрлат, а верх упираем в балку конька.
11. Устанавливаем нарожники, которые изготавливаем из цельной доски. В месте их крепления к длинному стропилу делаем специальные врубки или ставим опорные балки и обеспечиваем необходимую прочность с помощью металлических креплений. Для упрощения работы нарожники можно устанавливать вразбежку.

    Нарожники крепятся при помощи врубки в стропильную балку и устанавливаются в шахматном порядке

Все деревянные детали стропильной системы перед сборкой обрабатываем специальными огнеупорными и антисептическими средствами.

Видео: стропильная система вальмовой крыши

Создание вальмовой стропильной конструкции является длительным и сложным процессом, требующим внимания к каждой конкретной детали. Но если правильно и точно выполнять все этапы работ, то в результате вы получите красивую, долговечную и надёжную крышу для своего дома.

Оцените статью:

[Голосов: 1 Среднее: 5]

видео-инструкция по монтажу своими руками, возведение ендовых, цена, фото

Система стропил является важным элементом кровельной конструкции, от правильности расчета которой зависит надежность будущей кровли. В данной статье рассказано о том, как рассчитать и изготовить стропильную систему под металлочерепицу, особое внимание уделено тому, каким должен быть шаг стропил под металлочерепицу.

Стропильная система под металлочерепицурассчитывается еще на этапе проектирования крыши, при этом следует учитывать конструктивные особенности каркаса, форму будущей крыши и ветровые и снеговые нагрузки данного региона. Шаг стропил и их тип выбирается именно в зависимости от расчетных нагрузок на кровлю.

Стропильная система

Краткая инструкция по монтажу стропильной системы и расчету шага стропил приведена ниже.

В средней полосе России суммарная нагрузка на покрытие кровли со стороны снега и ветра принимается обычно равной 200 кг/м². В северных регионах данное значение может быть в два с половиной раза выше ввиду большого количество выпадающих осадков в виде снега.

Следует правильно выполнять расчет нагрузок, поскольку от этого напрямую зависит срок службы и надежность как самой системы стропил, так и совокупности элементов, из которых она состоит, т.е. ендова + стропила+ обрешетка и т.д.

Схема стропильной системы

В случае, если расчетная нагрузка составляет 200 кг/м², шаг между стропилами должен составлять 600-900 миллиметров. Рекомендуемые размеры деревянных стропил при этом составляют 150х50 или 100х50 мм.

В случае, если расчетная нагрузка на стропильную систему имеет более высокое значение, шаг стропил следует уменьшить до 500-600 мм.

При этом также рекомендуется изготовить поперечную дополнительную обрешетку, используя доски, толщина которых составляет 15-20 мм. Благодаря этому и сама система стропил,и ее элементы будут обладать требуемой жесткостью, а нагрузка на конструкцию будет распределяться более равномерно.

Важно: устанавливая стропила под металлочерепицу, необходимо выполнить их обработку специальными противопожарными и антисептическими препаратами для защиты от плесени, гниения и повреждения насекомыми.

Система стропил и ее гидроизоляция

Кровельный «пирог»

1. Пароизоляция
2. Слой утеплителя
3. Стропила
4. Промежуточная обрешетка
5. Контробрешетка
6. Слой гидроизоляции
7. Металлочерепица
8. Обрешетка
9. Потолок

Выполняя возведение стропил, следует учитывать, что наиболее оптимальный их шаг (3) составляет 600-900 миллиметров. Следует учитывать, что больший шаг стропил требует использования для выполнения обрешетки досок большего сечения.

Для стропил используются бруски, сечение которых должно составлять как минимум 150х50 миллиметров. Все доступное пространство между стропилами закрывают материалом утеплителя, при этом между утеплителем и гидроизоляцией следует оставлять зазор, обеспечивающий вентилирование утеплителя для его защиты от влаги.

Для этого к стропилам прибивают промежуточную обрешетку, высота которой составляет 50 мм.

Раскатывание гидроизоляции производится параллельно карнизу в горизонтальной плоскости. Нахлест следующего слоя составляет как минимум 150-200 мм в случае уклона кровли, превышающем 30º и 250 мм для угла наклона, составляющего от 12 до 30 градусов.

Важно: для хребтов вальмовых кровель данных нахлест следует увеличить дополнительно на 50 миллиметров.

Стыки гидроизоляционного материала располагаются под контробрешеткой, их нахлест должен составлять как минимум 100 мм, при этом можно обойтись без использования соединительной ленты.

Важно: нельзя производить крепление гидроизоляции «в натяг».
Следует обеспечить провисание как минимум 10-15 мм, которое должно быть равномерным по всей ширине слоя материала.
Расстояние между пленкой и утеплителем должно составлять как минимум 30 мм, не допускается касание друг друга данными слоями.

Существенным недостатком данного метода является выветривание тепла вместе с паром потоками воздуха. Поэтому более эффективной является гидроизоляция, обладающая высокой паропропускной способностью, при этом выдерживающая серьезное давление воды.

Такой тип гидроизоляции служит также ветроизоляцией, а при его укладке не нужно соблюдать расстояние от слоя утеплителя. Кроме того, отсутствует необходимость монтажа промежуточной обрешетки.

Обрешетка под металлочерепицу

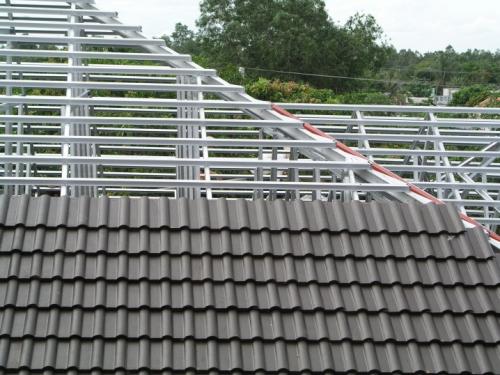

Пример обрешетки

Если в качестве материала покрытия кровли выбрана металлочерепица, то первым делом рекомендуется выполнять именно монтаж стропильной системы под металлочерепицу.

Это связано с тем, что крыша рассчитывается в зависимости от испытываемых нагрузок, к которым относятся:

• Собственный вес кровли;
• Вес человека, выполняющего на ней работы по ремонту или обслуживанию;
• Нагрузки снега и ветра и т.д.

Собственный вес крыши во многом зависит от материала ее покрытия. Так, вес 1 м² натуральной черепицы составляет около 50 килограмм, а металлочерепица весит от 3,6 до 7 килограмм, соответственно, различаются и затраты на их конструкции стропил.

На общий вес системы стропил оказывает влияние также сумма весов отдельных ее элементов: стропила + ендова+ обрешетка и т.д. В зависимости от конструкции кровли к ее обрешетке также предъявляются определенные требования.

Стропильная система – ендова

Стропила под металлочерепицу изготавливаются из досок древесины хвойных пород, размер которых составляет 150х50 мм. Шаг (расстояние между центрами соседних стропил) стропил составляет 600-900 мм. Для обеспечения эффективного стекания дождевой и талой воды угол уклона кровли должен составлять как минимум 14 градусов.

Прежде чем приступать к монтажу обрешетки, рекомендуется выполнить следующие работы:

1. Установка лобовой доски, прибиваемой к нижним торцевым частям ног стропил;
2. Выполнение подшивки кровельного свеса, для этого можно использовать сайдинг, доски или металлочерепицу. В подшивке следует предусмотреть отверстия для вентиляции, которые обеспечат приток воздуха в пространство под кровлей, особенно в случае ее последующего утепления;
3. Монтаж крюков, к которым будет крепиться водосточный желоб. Их крепление обычно производятся к стропильным ногам. Короткие крюки крепят к торцам, а длинные – поверх ног стропил;
4. Далее выполняют укладку пленки гидроизоляции.
   Благодаря этому стропильная система ендовы, чердачное помещение и прочие подкровельные элементы будут надежно защищены от конденсата, который образуется с внутренней стороны покрытия кровли, а также от протечек, которые могут возникнуть в негерметичных местах кровли:

   • Полосы пленки следует укладывать снизу вверх, располагая перпендикулярно направлению стекания вод. При этом полосы должны нахлестываться друг на друга как минимум на 15 см.
   • Нижний край первой полосы следует свесить в желоб для водостока. Верхнюю полосу заканчивают под коньком, не доводя ее до верхней его части. Это позволит создать между кровлей и пленкой зазор, обеспечивающий вентиляцию.
   • Герметизация стыков полос осуществляется при помощи специальной ленты.
   • Провис гидроизоляции должен составлять приблизительно 2 см, что позволяет избежать ее разрывов при температурных деформациях и смещении стропил.
   • Первоначальное крепление пленки выполняется при помощи степлера. Затем ее дополнительно крепят при помощи брусков контробрешетки, сечение которых составляет 50х50 или 50х30 мм.

Ендова — стропильная система

Далее можно приступать к монтажу обрешетки. Для этого используются доски, сечение которых составляет 100х32 или 100х25 мм, либо бруски сечением 50х50 мм.

Монтаж обрешетки осуществляется в несколько этапов:

• В нижней части ног стропил крепится начальная обрешетка, представляющая собой доску, верх которой скошен в горизонтальной плоскости. Высота данной доски должна на высоту волны, составляющую 1-2 см превышать бруски или доски обрешетки, поскольку она укладывается под верхнюю ступеньку металлочерепицы;
• Со стороны желоба для водостока к начальной обрешетки крепится планка карниза;
• Выполняется укладка обрешетки, при этом расстояние между ее центрами должно быть равно шагу металлочерепичного профиля, составляющему обычно 35-40 см;
• Расстояние между начальной и последующей обрешеткой должно быть меньше на 5 см и составляет обычно 30-35 см, поскольку металлочерепица кладется впадинами на обрешетку и гребнями на начальную обрешетку;
• В области конька укладывают подряд две доски обрешетки;
• В местах установки таких элементов, как окна мансарды, выступающие элементы, стропильная система состоит из многих частей, выполняют сплошную обрешетку.

Система стропил призвана обеспечить надежную укладку слоев изоляции кровли и материала ее покрытия. От того, как выполнен расчет стропильной системы, в частности – шага стропил, зависит долговечность и эффективность построенной крыши.





Вениамин

Задать вопрос

Задавайте вопросы/пишите рекомендации

Помогла ли вам статья?

конструкция стропильной системы. Мауэрлат – надежная основа для стропильной системы

Главная > Дизайн > Конструкция стропил вальмовой крыши 27 наклон. Вальмовая крыша: конструкция стропильной системы. Мауэрлат – надежная основа для стропильной системы

Вальмовая крыша очень практична и изящно смотрится. Но и усилий и затрат на неё уходит прилично. Её воздвижение своими руками возможно, но главное здесь обладать определёнными строительными инженерными навыками и чётко следовать расчётам и схемам .

Специфика крыши такого типа

Она является одним из типов четырёхскатной крыши . Вид сверху на дом с ней напоминает закрытый конверт. Два ската незначительной площади, имеющие формат треугольника специалисты наименовали «вальмовыми». Форма другой пары скатов – трапеция. Их размер больше.

Вальмовую кровлю образуют такие узлы (схема):

Конёк служит вершиной крыши. Это линия, образованная стропильными тандемами на участке их скрепления. Специфика конька – он проигрывает в длине перекрываемому строению.

Вальмы. Это скаты треугольной формы. Они позиционируются над торцевыми стенами и используются вместо фронтона. Их составляют диагональные и промежуточные стропила (ДС и ПС).

Скаты. Их форма- трапеция. Их начало получается от конька, а завершение – в свесе.

Рёбра. Это углы, получившиеся в зонах скрепления вальм и скатов. Количество вальм равно числу ДС. Их итоговое число – 4.

Водосточная сеть. Её составляющие: воронки, трубы и желоба. Она позволяет отводить ненужную жидкость с поверхности такой крыши в канализацию.

Важно! Вальмовая крыша не предусматривает создание в ней жилой мансарды. Причина: её два ската существенно уменьшают высоту потолка в подкровельной зоне.

Стропила и опоры

Отличия в монтаже сложной вальмовой крыши от двускатной заключаются в наличии большего числа составляющих. Они таковы (схема):

Коньковый прогон. Это специальный брус. На нём монтируются стропильные дуэты.

Диагональные стропила (ДС). Они составляют рёбра вальм. От завершения конька они следуют к угловым узлам мауэрлата, соединяясь с ним. По длине они превышают стандартные стропила. Материал для их создания должен обладать большим сечением. И таковым обычно становятся сдвоенные доски. Составляя чертежи, важно учитывать, что угол позиции таких стропил более пологий, чем у стандартных (промежуточных) стропил.

Стандартные или промежуточные стропила (ПС). Местом закрепления их верхушки служит коньковый прогон, а зона их окончания – мауэрлат.

Центральные стандартные стропила. Их обычно 6 штук. Они стыкуются с завершением конька и ДС. На эту стыковку уходит много сил. Здесь нужно абсолютная концентрация и соблюдение точных разметок.

Нарожники или ноги короткой длины. В верхней стороне не допускается их контакт с коньком. Место их соединения – диагональные стропила Чем ниже позиция нарожника, тем он короче.

Затяжка . Это перемычка из бруса. Она позиционируется между стандартным стропильным дуэтом.

Ригель. Это затяжка, устроенная в верхней зоне кровли, прямо под коньком.

Балки перекрытия. Это затяжки, монтируемые внизу, в основании стропил.

Стойка. Это брус вертикального положения. Он служит опорой коньку, распределяет массу кровли на несущие элементы. Если нужно сделать мансардную зону просторнее, стойки можно сосредоточить посередине стропил.

Подкос . Это опоры, закрепляемые в перпендикулярной позиции к стропилам. Они уберегают их от провисания. Подкос крайне необходим, если скаты крыши достигают в длину 4,5 – 5 м.

Шпренгель. Это устройство для поддержки диагональных стропил. Шпренгель образуют две балки. Одна монтирует две части мауэрлата. Вторая с упором заходит в первую и так же в одно ДС.

Расчеты, чертежи, проекты

Перед созданием вальмовой крыши необходимо скрупулёзно рассчитать составляющие её конструкции.

Как правильно это сделать? Перед расчётами создаётся схема перекрываемого здания со всеми параметрами. Затем, применяя несложные формулы на базисе теоремы Пифагора, можно вычислять:

Схема с параметрами:

1. Значение высоты конька. Данные здесь таковы: h = b x tgα/2. Здесь b – это длина конструкции между стропилами с торцевой плоскости. А a – это угол позиции скатов.
2. Длину стандартных стропил. Данные: e = b / 2 x cosα. Здесь b – та же длина, а – тот же угол, е – длина стандартных стропил.
3. Площадь скатов. Данные: S = 2ea. Здесь S – общая площадь поверхности скатов, е – тот же параметр из п.2, а – длина между стропилами по длине строения.

Длина ДС:

Вальмовая крыша с параметрами:

Эти схемы помогают вычислить длину указанных стропил лишь с наличием данных о параметрах стандартных стропил.

Нужный шаг между стропильными тандемами тоже часто находят в справочниках, опираясь на породу и толщину рабочего материала (дерева) и длину скатов. Результаты расчётов отражаются в чертеже. По нему далее делаем разметку кровли.

Еще очень удобно произвести вышеуказанные расчеты на калькуляторе.

Монтаж мауэрлата

Мауэрлатом называют основу для установки крыши. Он нужен для распределения массы крыши по всем несущим элементам. Он обычно создаётся из деревянного бруса, причём применяется дерево твёрдых пород. Чем больше масса крыши и сложнее её конфигурация, тем больше получается сечение мауэрлата. Как правило, мастера задействуют сосновый брус с минимальными параметрами 15 х 15 см.

Установка мауэрлата проходит перед постройкой дома. Как сделать:

1. Работа с брусом. Он отмеряется, отпиливается на нужную длину. В угловых участках мауэрлат крепится между собой методом «в лапу». Для выпиливания паза под крепёж делается разметка.
2. На последней линии кладки создаётся досочная опалубка. Она заполняется вязким бетоном. В него внедряются металлические шпили для крепежа необходимого бруса.
3. После затвердевания бетона между ним и мауэрлатом устраивается гидрозащитный слой. Здесь можно применить битумную мастику или рубероид.
4. Следует обработка бруса защитными средствами. Нужны антисептики и антипирен мощного проникновения, а также влагозащитный лак.
5. В мауэрлате размечаются и создаются дырочки под металлические шпили. Для разметки сгодится маркер. Для создания – дрель.
6. Брус насаживается на эти шпили и мощно закрепляется болтами анкерного типа.

Стадии возведения

Здесь крайне необходимо следовать инструкции и технологии. Стадии работ таковы:

1. Ставятся затяжки. Ими служат балки перекрытия. Их требуется хотя бы две. На них ставятся стойки. Специалисты поверх них устраивают дощатый настил. Так стропильная сеть возводится удобнее и безопаснее.
2. Присоединение стоек к затяжкам. Стоек можно задействовать больше. Но излишняя масса для конструкции нужна лишь при особой надобности. Пока сеть не устойчива, стойки на некоторое время фиксируются вертикальными подкосами.

Схема пошагово :

Для создания вальмовой крыши обычно задействуется мягкая кровля. Ею легче покрывать скаты со сложной конфигурацией. Для такой кровли готовится сплошная обрешётка из пластов влагоустойчивой фанеры.

1. Для фиксации кровельного материала на обрешётке применяется особый крепёж. Его состав: сталь-нержавейка с каучуковой шляпой. Метод позиционирования листов – внахлёст 10-15 см.Так создаётся оборона от попадания влаги. Чем круче скат, тем больше нужно следовать этому методу.
2. После укладки кровли крыша утепляется изнутри. В ней можно создать окна, водосток и даже дымоход.

Для беседки

Вальмовая крыша – идеальный вариант для частных домов. Её грамотное создание невозможно без особых навыков, расчётов, трудолюбия и терпения.

Вальмовые крыши можно создавать и на более маленьких строениях, например – беседках. Но для такой крыши походят лишь беседки следующих типов:

1. Квадратной формы. Здесь крыша составлена из четырёх скатов – треугольников одинаковых размеров. Они соединяются в одной точке. Конёк не создаётся. Схема:

1. Прямоугольной формы. Крышу образуют два ската – трапеции и два ската – треугольника. Вверху – конёк. Он следует вдоль длинной плоскости прямоугольника. Фото:

Обязательные стройматериалы

Вальмовую крышу строим из следующих материалов:

1. Деревянный брус. Походящие параметры: 10х10 см или 15х15 см. Из него формируется мауэрлат, а также вертикальные стойки и затяжки.
2. Доски. Нужное сечение: 5х 5 см и 10х15 см. Из них образуются стропилы. Для диагональных стропил нужны доски большей длины и толщины. Поэтому популярен вариант со сдвоенными досками.
3. . Необходимые размеры: 3х10 см или 4х10 см. На них монтируется обрешётка.
4. Рейки. Параметры: 3х3. Они послужат контр-обрешёткой.
5. Ветровая доска.
6. Доска для карниза.

Все деревянные элементы необходимо обработать антисептиками, антипиренами.

Конструкция стропильной сети

Схема:

Создание вальмовой крыши для беседки также невозможно без стадии чертежей и расчётов. Рассчитываются:

• угол наклона скатов;
• высота конька;
• нагрузка (чтобы определиться с сечениями стропил).

На основе расчётных данных делается чертёж. В нём отражены параметры и взаимное расположение составляющих стропильной сети. У неё много аналогий со стропильной сетью для покрытия дома. Как видно из схемы, здесь практически такой же состав. Есть только некоторые нюансы:

1. Опора и распределение массы крыши – это функция верхней обвязки.
2. Шаг между стандартными стропилами , которые верхом опираются на коньковый прогон, а низом – на основу (мауэрлат), таков: 60 – 120 см.
3. Нарожники , образующие скат, ставятся с шагом 60-80 см.
4. Нет необходимости в опалубке и её бетонировании .

Стропильная система вальмовой крыши и эркера от Антона Вебера:

Стадии воздвижения вальмовой крыши на беседку

Беседка с вальмовой крышей возводится по следующим правилам:

1. Усиливается верхняя обвязка беседочного каркаса. Здесь нужна доска. Можно действовать и в два слоя. Доски можно накладывать друг на друга внахлёст. Вдоль самой длинной стороны конструкции к обвязке монтируется балка-затяжка. Крепёж здесь – металлические уголки.

1. От середины этой затяжки нужно отступать по полметра. На эту дистанцию ставятся две метровые стойки. Их вертикальность поддерживается временными подкосами. Их верхушки потом скрепляются коньковым прогоном.
2. Установка стандартных стропил. При условии прогона в 1 м требуется монтировать пару стропил с каждой стороны, по краям прогона. Между ними получится тоже метровый интервал.

1. Стелется обрешётка. Она должна быть сплошной. Она приколачивается на гвозди.
2. Раскраивается кровельный материал. Он крепится оцинкованными крепежами (саморезами). Стыки покрываются герметиком.

Далее предложен пример грамотно устроенной вальмовой крыши на беседке:

Как создать проект

О создании проекта вальмовой крыши для бани в программе SketchUp рассказывает автор блога «Каркасная баня в деревне своими руками!»

Вальмовая кровля прекрасно справляется с поставленными перед ней задачами. Но ее прочность и надежность во многом зависит от качества монтажа, который невозможно сделать без хорошей схемы. А как составляется чертеж стропильной системы вальмовой крыши? Какие нюансы и параметры следует учитывать? Об этом и пойдет речь в статье.

Что такое вальма

Прежде чем начать рассказывать о том, как составляется чертеж стропильной системы вальмовой крыши, стоит познакомиться с самой конструкцией. Что такое вальма и почему такой вариант кровли пользуется достаточно большой популярностью?

Любая конструкция имеет свои «специфические» элементы. То же самое относится и к рассматриваемому в статье варианту крыши. Здесь такой особой деталью является вальма. А что это такое? Вальма – это треугольная часть кровли, расположенная с торца здания. У обычной четырехскатной крыши все стороны треугольные. В случае с вальмовым вариантом, основные два ската имеют трапециевидную форму.

Основные принципы создания вальмой крыши дома

Такой вариант крыши используется не столь часто, но все-таки он пользуется хорошей славой. У вальмовой крыши есть свои плюсы и минусы. К преимуществам такой конструкции специалисты относят следующее:

• вальма, в отличие от фронтона, обладает низким сопротивлением ветрам. Такая крыша способна выдержать даже ураганы;
• стропильная система такой кровли прочная и устойчивая к внешним воздействиям. Это достигается путем установки угловых ребер, которые играют роль ребер жесткости;
• вальмовая крыша дает возможность создать широкие свесы со всех сторон дома, что надежно защищает стены от атмосферных осадков;
• не стоит забывать и про внешний вид. Вальмовая крыша способна значительно украсить любое строение.

Но есть и свои недостатки. Если говорить о минусах, то в первую очередь специалисты напоминают о сложности чертежей стропильной системы вальмовой крыши. Конструкция имеет множество элементов, которые нужно правильно смонтировать. Сделать это без наличия необходимых навыков бывает достаточно сложно. К тому же, большое количество элементов значительно удорожает всю конструкцию.

Есть и другие сложности. Если вы решите сделать мансардную комнату, то обязательно с ними столкнетесь. Во-первых, чердачное помещение под вальмовой кровлей меньше, чем в случае использование обычного двухскатного варианта. Во-вторых, вам придется устанавливать специальные окна, которые могут обойтись достаточно дорого.

Виды вальмовых стропильных систем

При возведении крыши нужно тщательно продумать все ее элементы и конструкции. Но самое главное – это определиться с выбором вида стропильной системы. Именно эта часть кровли будет нести на себе все нагрузки. В случае с вальмовым вариантом крыши применяются следующие два типа стропильных системы:

Типы конструкций стропильных систем крыш — схемы

1. Наслонная.
2. Висячая.

Первый вариант считается наиболее приемлемым. Такой тип стропильной системы для вальмовой кровли подразумевает наличие дополнительной опоры под коньком. Для этого в доме должна быть несущая стена, расположенная посередине строения. На нее устанавливают опорные балки, на которые монтируют коньковый пролет. Такая конструкция более прочная. В ней стропильные пары упираются не только на мауэрлат, но и на коньковый пролет.

В случае если осевой несущей стены нет, то применяют висячую систему. Тут стропила сверху крепятся друг к другу, а снизу упираются в мауэрлат. Такой тип системы используется для небольших домов, когда длина одного ската не превышает шести метров. Но в случае вальмовой крыши лучше все-таки использовать наслонную систему стропил. Это поможет избежать проблем при монтаже и дальнейшей эксплуатации.

Создание чертежа стропильной системы вальмовой крыши

Перед началом возведения любой кровли нужно проделать множество предварительной работы. И, наверное, самой главной задачей будет создание чертежа системы вальмовой крыши. Именно от правильности выполнения этой работы будет зависеть быстрота и точность монтажа. Для составления чертежа нужно дополнительно выяснить множество параметров и характеристик будущей конструкции. А как это сделать будет рассказано чуть ниже.

Измеряем габаритные данные строения

Самый первый параметр, от которого будут отталкиваться все остальные расчеты – это размеры самого дома. От этой характеристики будет многое зависеть, а именно:

• высота расположения конька;
• длина ската;
• угол наклона;
• количество необходимого материала.

Если у вас есть проект дома, то выяснить его размеры будет несложно. Для этого достаточно посмотреть на чертеж. Если проекта нет или дом построен с небольшими отклонениями от него, то за измерение нужно взяться самостоятельно. Для дальнейших расчетов четырёхскатной кровли вам понадобится узнать длину и ширину строения, а также высоту стен.

Выбор оптимальной высоты крыши

После того, как габариты дома вам известны, можно приступать к следующим вычислениям. Первое из них – это выбор оптимальной высоты крыши. При этом нужно учитывать следующее:

• будет ли использоваться чердачное помещение. Если да, то высота должна быть больше, чтобы пространство было достаточно;
• размеры самого дома. Слишком высокая крыша может существенно ухудшить внешний вид всего строения;
• нужный угол уклона ската. Чем выше будет крыша, тем этот параметр будет больше.

Лучше всего производить подобные расчеты после определения угла наклона ската. Именно так чаще всего и поступают строители. В этом случае высота крыши будет равна половины ширины дома умноженное на тангенс угла наклона ската.

Выбор угла наклона ската вальмовой кровли

В проектировании крыши все параметры должны быть просчитаны и выверены. То же самое относится и к углу наклона ската. Здесь специалисты рекомендуют принять во внимание следующие факторы:

Как вычислить угол ската крыши и рассчитать ее монтаж

• в первую очередь нужно учитывать погодные условия в вашем регионе. Если угол наклона небольшой, то на нем скопится много снега зимой, но при этом кровля не будет испытывать большие ветровые нагрузки. При большом угле все зеркально наоборот;
• также учитывается, и какой кровельный материал будет использоваться. Каждый производитель определяет свой минимальный угол наклона, при котором его продукция будет работать наиболее эффективно.

Самым оптимальным вариантом считается величина, лежащая в пределах от 20 до 45 градусов. При этом угол наклона основных скатов и вальмы может отличаться. Также наклон выбирается в зависимости от того, будет ли использоваться чердачное помещение. Чем круче кровля, тем меньше свободного пространства под ней останется.

Выбираем точки (шаг) установки стропилин

После определения угла наклона ската и высоты всей конструкции можно переходить к следующему этапу планирования. Самым важным элементом любой крыши являются стропила. Именно они будут выдерживать все нагрузки. Чтобы весь вес стропила выдержали, нужно правильно подобрать шаг их установки.

Как правильно подобрать шаг установки стропил

Но тут многое будет зависеть от другого параметра, а именно от сечения используемых деревянных брусков или досок. Чем это значение больше, тем прочнее сами стропила. А это значит, что и устанавливать их можно реже.

Чтобы правильно подобрать сечение стропил, нужно учитывать следующие типы нагрузок:

1. Переменные. Сюда специалисты включают нагрузки от выпавших осадков и давления ветра. Все эти данные можно узнать из специальных карт.
2. Постоянные – это нагрузки от веса самих материалов кровли, а также всего оборудования установленного на крыше.

Лучше всего брать сечение с запасом, чтобы не было непредвиденных ситуаций. После того, как с данным параметром разобрались, можно определять и шаг стропил. Как правило, это значение лежит в пределах от 0,6 до 1,0 метра.

Для точного расчета сечения стропил и шага их установки, можно воспользоваться специальными программами или он-лайн калькуляторами. С их помощью можно более точно рассчитать все параметры будущей крыши, тем самым, избежать ошибок.

Определяем длину конька

Для определения этого параметра очень важно понимать, где именно должен находиться данный элемент. Конек в вальмовой крыши располагается строго по середине. Причем это относится как к продольной, так и к поперечной оси.

Как правило, расчет длины конька проводится в следующей последовательности:

• определяется ширина дома и эта величина делится пополам;
• полученное значение будет равно расстоянию, на котором будет начинаться и заканчиваться конек относительно блины строения;
• отсюда можно высчитать и сам искомый параметр. Длина конька равна длине всего дома (крыши) за минусом его ширины.

Такой расчет считается стандартным, но можно его и изменить. Самое главное – это соблюдение строго серединного расположения конька.

Рассчитываем количество необходимого материала

Очень важный вопрос, который нужно решить еще до начала строительства – это сколько потребуется вложить средств. Но решить его можно только высчитав расход материалов. Тут многое зависит от размеров самого дома. Сам расчет можно проводить в следующей последовательности:

Расчет площади вальмовой кровли

1. Вначале рассчитываем площадь кровли . Зная угол наклона и высоту расположения конька, сделать это будет несложно.
2. Далее, можно узнать, сколько кровельного материала, гидроизоляции и утеплителя (если крыша будет теплой) вам понадобится.
3. После этого, зная шаг установки стропил, высчитываем их количество.
4. Также не стоит забывать и про дополнительные элементы. Если крыша большая, то вам обязательно понадобятся подпорки, растяжки, ригели и так далее.

Очень удобно для расчета использовать специальные программы. Некоторые их них не только высчитают, сколько и какого материала вам понадобится, но и помогут составить сам эскиз и чертеж стропильной системы и всей крыши. Но даже после этого лучше попросить проверить все расчеты вальмовой крыши , особенно схему, профессионалу. Вальмовая крыша довольно сложная конструкция и ошибиться при ее проектировании несложно. А ведь такие просчеты могут привести к серьезным последствиям при эксплуатации.

Вальмовая крыша характеризуется большим количеством преимущественных моментов, среди которых выделяют привлекательную геометрию, равномерный прогрев и защита строения от осадков. Даже сильные порывы ветра не оказывают воздействия на такую конструкцию, так как она не имеет фронтонов. Если сравнивать ее с двускатной крышей, то можно отметить, что вероятность деформации вальмовой крыши намного меньше. Перечислять преимущества такой крыши можно очень долго, но нельзя забывать, что система стропильная вальмовой кровли — это достаточно сложная конструкция. Этот факт может стать весомой причиной при выборе типа крыши. Несмотря на это частные застройщики очень часто сооружают именно вальмовую конструкцию, благодаря ее сходству с четырехскатным остовом.

Некоторые особенности вальмовой крыши

При сравнении вальмовой и двухскатной крыши можно сразу заметить, что в устройстве вальмовой крыши отсутствуют вертикальные стенки фронтонов. Их заменяют треугольные скаты, располагающиеся с торцов. Благодаря этому визуальный и реальный объем крыши значительно уменьшается. С экономической стороны выгода от этого является спорным вопросом, так как при резке больших листов кровельного материала на вальмы происходит увеличение расходов.

Как и любое сооружение, вальмовая крыша условно делится на простые геометрические фигуры. Самый простой вариант имеет симметричные скаты: два в виде трапеции и два в форме треугольника. То есть вся конструкция состоит из четырех скатов, что послужило основанием для параллельного названия — четырехскатная крыша.

Боковой разрез вальмовой крыши имеет сходство с обычной двускатной крышей в форме треугольника. При визуальном осмотре в профиль можно увидеть трапецию, которая условно делится на прямоугольник с примыкающими по бокам развернутыми треугольниками. Форма трапеции определяется непосредственно застройщиком и зависит от отношения длины конька к длине карнизного свеса. Часть конструкции, которая имеет форму прямоугольника, возводится на основании кровельных стандартов по сооружению висячих и наслонных стропильных систем.

Вальмы, которые заменяют фронтоны, должны устанавливаться с определенным наклоном, так как конструкция предусматривает их соединение с наклонными сторонами трапеции. Именно устройство вальм является самым сложным этапом обустройства вальмовой стропильной системы. Тем, кто решит выполнить работу по аналогии с обычным скатным методом, можно сказать, что ничего из этого не выйдет. Все дело в том, что длина конькового прогона не соответствует длине ската, следовательно, стропильные ноги вальм в верхней части, а также примыкающие к ним треугольные части больших скатов, остаются без опоры.

В качестве опоры конструкцией предусмотрена установка особых накосных стропильных ног, которые соединяют коньковый брус и углы конструкции. Взгляд на вальмовую крышу сверху позволяет заметить, что накосные элементы представляют собой диагонали, по этой причине их второе название — диагональные. Кроме того конструкция вальмовой кровли подразумевает, что диагональ станет опорой для стропилин разной длины, установка которых выполняется под прямым углом к свесу. Эти разновеликие элементы называются нарожниками.

Таким образом, основными элементами вальмовой стропильной системы являются:

• Рядовые стропила вальмовой крыши, нижняя часть которых опирается на балки перекрытия или мауэрлат. В зависимости от типа опоры стропилины могут быть висячими или наслонными.
• Диагональные стропильные ноги, необходимые для соединения углов крыши и края конькового бруса. Такие элементы могут использоваться как для выпуклых углов вальмовой конструкции, так и при обустройстве вогнутых углов ендов.
• Нарожники — элементы, создающие плоскость вальмы и частей трапециевидных скатов, которые примыкают к диагональным стропилинам.

Описание диагональных стропил

Учитывая расположение диагональных стропилин, можно определить, что их длина будет больше, чем аналогичный параметр рядовых стропилин. К тому же, являясь опорой для нарожников, они принимают на себя довольно большую нагрузку. Все это приводит к выводу, что диагональные стропильные ноги должны стать усиленными. Чаще всего для этого используют доски, предназначенные для рядовых стропилин, но спаренные между собой.

Спаренные накосы позволяют решить одновременно три задачи:

• Увеличение нагрузки без риска деформации стропильной системы.
• Получение цельного диагонального элемента (наращивание стропилин приводит к ослаблению отдельных участков).
• Снижение расходов на монтаж стропильной системы (две доски будут стоить гораздо дешевле, чем цельный брус).

Значительная длина диагональных стропилин требует установки дополнительных опор, количество которых определяется длиной диагонали.

Опоры для диагональных элементов

Конструкция вальмовой стропильной системы независимо от размеров предполагает обязательное наличие опор, усиливающих диагональные стропильные ноги. При длине накоса больше 9 метров, то требуется установка не менее двух опор. Пролеты меньшей длины могут опираться на одну опору, расположенную в верхней части.

Опорой для диагональных стропильных ног могут служить:

• Вертикальные стойки, устанавливаемые непосредственно на перекрытие. Если перекрытие железобетонное, то под стойку обязательно подкладывают кусок гидроизоляционного материала.
• Подкосы, которые нижней частью упираются в лежень и располагаются под углом 45 градусов, причем величина угла наклона особой роли не играет.
• Шпренгели, которые выполнены в виде литеры «Т» в перевернутом виде. Этот элемент используется в тех случаях, когда диагональ нуждается в двух и более опорах (прочитайте также: » «). При установке важно следить, чтобы основание шпренгеля располагалось перпендикулярно накосу. В большинстве случаев такие опоры размещают ближе к углу крыши, то есть в нижней части накосных стропил.

Дополнительные опоры лучше всего изготовить из спаренных досок и установить в местах, где предполагается наибольшая нагрузка.

Конструкция опорных точек накосов стропил

Верхней частью накосная стропильная нога упирается в коньковый брус. Конструктивные особенности вальмовой крыши позволяют сделать это несколькими способами:

• Если конструкция крыши имеет один коньковый прогон, то накос упирается на консоль конька.
• Если стропильная система имеет два коньковых прогона и рядовые стропилины из досок, то накосы должны упираться на шпренгель, основание которого лежит на коньковых прогонах.
• Если конструкцией предусмотрено наличие двух прогонов, а стропила выполнены из бруса, то вместо шпренгеля используют прибоину. Этот элемент выполняется из обрезка доски толщиной более 5 см и соединяет между собой рядовые стропилины недалеко от конька.

В зависимости от способа посадки верхнюю часть накоса подрубают. Крепить диагонали можно гвоздями, при этом допускается усиление скруткой из проволоки или металлическим хомутом.

В нижней части диагональные стропилины вальмовой крыши с опиранием на мауэрлат крепятся с помощью металлических скоб или уголков непосредственно к мауэрлату или к специально установленной угловой балке.

Устройство нарожников

Посредством нарожников формируются вальмы и треугольные части больших скатов. В верхней части элемент упирается на диагональную стропилину, внизу — на мауэрлат или балки перекрытия.

Нарожники устанавливаются двумя способами:

• С помощью врубки. В диагональных стропилинах вырубают гнезда на расстоянии 20 см друг от друга, при этом следует помнить, что врубка нарожников смежных скатов не должна выполняться напротив друг друга.
• Монтаж черепных брусков, которые будут выступать в качестве опор для нарожников. Для этого берут бруски 5*5 см и наколачивают их на нижнюю часть накоса. Этот вариант считается более эффективным, так как врубка может ослабить прочность и устойчивость накоса. Кроме того использование такого способа позволяет располагать нарожники напротив друг друга.

Крепление нарожников в нижней части выполняется по аналогии установки рядовых стропильных ног.

Монтаж простой вальмовой стропильной системы

Самым простым способом возведения вальмовой крыши является покупка готовой стропильной системы и ее установка. Но строительство вальмовой стропильной системы своими руками доставит большее удовольствие и позволит создать конструкцию, соответствующую всему строению. Чтобы убедиться в собственных силах, можно потренироваться на небольших постройках, например, возвести четырехскатную крышу над беседкой или летней кухней.

Создание простейшей вальмовой крыши проходит в несколько этапов.

Этап 1. Создание модели крыши и составление проекта.

Строительству любой конструкции предшествует этап проектирования. Это помогает определить форму конструкции и приобрести нужное количество материала. Простая вальмовая крыша не требует составления сложного чертежа, достаточно от руки нарисовать примерную схему стропил вальмовой крыши.

Чтобы составить простейший проект вальмовой крыши достаточно выполнить действия, описанные в следующей инструкции:

• Определяются параметры строения, согласно которым составляется примерный чертеж крыши в профиль и анфас. Чтобы рисунок соответствовал реальным параметрам, необходимо выбрать масштаб, чаще всего выбирают 1:25. Это означает, что размера в действительности следует разделить на 25.
• Выбрать оптимальную высоту крыши помогает рисунок контура крыши, причем в нескольких вариантах. У наиболее подходящего рисунка измеряют угол наклона скатов.
• Далее на рисунке отмечают точки установки наслонных стропильных ног, при этом каждую сторону нужно разделить на равные участки. Шаг стропил вальмовой крыши должен быть оптимальным, чтобы не увеличивать расход строительного материала, но и не усиливать конструкцию дополнительной контробрешеткой.
• Следующим шагом определяют длину конька. При этом следует помнить, что эта часть конструкции должна соединять целое количество стропильных ферм. С обеих сторон длинной стороны нужно отложить одинаковые отрезки.
• На основании рисунка высчитывается необходимое количество материала.

Количество крепежных элементов определяется числом стропильных ног, с учетом всех узловых креплений. Для каждой стропилины нужно приобрести по два уголка. Доски лучше всего покупать с небольшим запасом, чтобы была возможность устранить случайные ошибки в строительстве. Если конструкция возводится на бетонной или кирпичной коробке, то следует позаботиться о приобретении бруса, из которого будет сооружаться мауэрлат для вальмовой крыши.

Этап 2. Монтаж основной части.

Монтаж вальмовой стропильной системы начинается с устройства коньковой части:

• Непосредственно посередине стенок, к которым будут примыкать вальмы, прибивают по одной доске. Между ними натягивают строительный шнур, который должен проходить строго по центральной оси.
• С одного из торцов строения прикладывают две стропилины, их пересечение должно проходить под шнуром. Отмечают линию спила верхней пятки стропильной ноги с учетом конькового прогона толщиной около 5 см. Спиливают необходимую часть элемента, чтобы конвертная крыша получилась необходимой формы.
• По сделанной заготовке напиливают остальные стропилины. При этом следует помнить, что при возведении вальмовой крыши с висячими стропилами учитывается длина карнизного свеса.
• Собирают фермы из двух стропильных ног и крепят их на один гвоздь.
• Через все фермы устанавливают коньковый брус и прибивают к нему стропилины.
• В нижней части наслонные стропилины крепятся к мауэрлату, висячие стропила вальмовой крыши — к балкам перекрытия. В обоих случаях крепление выполняют с помощью металлических уголков.
• Ранее прибитые вспомогательные доски можно убрать, так как нужды в их потребности больше нет.

Этап 3. Строительство вальмовых скатов.

Стропила вальмовой части крепятся по аналогии рядовых стропильных ног: верх фиксируется гвоздями, низ — посредством уголков к мауэрлату или верхнему бревну.

Установку выполняют следующим образом:

• Выставляют первую диагональную стропилину и ставят отметку на месте спила. При этом нижняя часть элемента должна располагаться в углу крыши.
• Отпиливают элемент по намеченной линии и фиксируют его: верх — с помощью гвоздей, низ — уголками.
• Остальные диагональные стропила устанавливаются по аналогичной схеме.
• Для заполнения вальмового ската нарожники примеряются и устанавливаются индивидуально.
• После этого переходят к монтажу нарожников основных скатов.

После установки всех элементов стропильной системы выполняют следующее: с помощью проволочной скрутки каждую вторую стропилину привязывают к бревну второго ряда или к деревянным пробкам, которые предварительно закладывались в стены. Кроме того проволочная скрутка может быть заложена в кирпичную кладку или между блоками в процессе возведения стен. При этом следует помнить, что от верха до места расположения скрутки должно быть не меньше трех рядов кирпича или двух рядов блоков.

Готовую стропильную систему закрывают обрешеткой. Если покрытие будет мягким, то обрешетка должна быть сплошной из досок, фанеры или плит OSB. Жесткие кровельные материалы можно укладывать на обрешетку из бруска, прибитого с определенным шагом.

Возведение сложной вальмовой кровли

Каркас сложной вальмовой крыши возводится в аналогичной последовательности, но с небольшими доработками. Например, диагональные стропилины должны фиксироваться более прочным способом, с установкой дополнительных опор. Коньковая часть устанавливается после монтажа опорной рамы, включающей в себя лежень внизу и коньковый прогон сверху.

Возвести стропильную систему вальмовой крыши намного труднее, чем обычную двускатную конструкцию. Однако четырехскатная крыша выглядит более привлекательной и над домом, и над легкой постройкой.

Испытав свои силы при возведении вальмовой крыши над беседкой или другим бытовым строением, можно добиться хорошего результата в самостоятельном строительстве четырехскатной крыши над жилым домом.

Многие владельцы участков перед строительством задумываются о том, как соорудить жилье, дачу или иной объект не только функциональным, но и эстетически красивым. Вальмовая крыша подходит для создания жилой или нежилой мансарды и придания красоты объекту. В этой статье рассказывается, как сделать систему из стропил, учесть все нюансы при расчетах и произвести монтаж без ошибок.

Стропильная система вальмовой крыши сложная, но когда она готова, то результат того стоит

Особенности и конструкция вальмовой крыши разновидности вальмовых крыш

Вальмовая крыша, чаще всего, состоит из четырех скатов. Они выстраиваются под наклоном по внешним стенам строения. Две части – боковые, как у стандартных крыш, и оставшиеся две устанавливаются между ними. В такой конструкции две вершины (вместо стандартной одной), которые соединяет конек.

Вертикальные скаты, по форме – треугольники, и называются вальмами. Другие два фронтона, установленные по более длинным сторонам объекта, трапециевидной формы.

Вальмовая кровля имеет характерные особенности:

высоки показатели прочности;

долговечность;

благодаря оригинальной и обтекаемой форме, получается защита от ветров.

Такая крыша идеальна для организации жилого пространства в чердачной части дома. Сделать мансардные окна на ней проще.

Вальмовые крыши это не один шаблон для всех – для каждого дома подбирается индивидуальный проект

Голландская вальмовая крыша

Когда длина вальмы менее других боковых скатов, такую модель называют голландская (или полувальма). Эта форма выдерживает сильные порывы ветра и не накапливает снеговые осадки.

Голандская вальмовая крыша подойдет для местности с суровым климатом

Датская кровля

Отличается тем, что здесь полувальма – это нижняя часть треугольника полноценной вальмы, а верхнюю часть треугольника используют под стекло.

В верхней части вальмы оставляют небольшой зазор для окошка

Шатровая вальмовая крыша

Такая модель имеет одну вершину, которая соединяет четыре равные части крыши. Внешне по своей форме шатровый вариант схож с пирамидой.

В шатровом типе крыши – все четыре треугольника отходят с одной точки вершины

Ломаные крыши

Такие эффектные и сложные по созданию крыши самому рассчитывать и устанавливать (без проф. подготовки) не рекомендуется. Они состоят из большого числа скатов, которые размещаются под различными углами наклона.

Видео описание

Устройство сложной вальмовой крыши на доме из газобетона показано в видео:

Вальмовая крыша: устройство, узлы и усиление вальмовой крыши

Устройство вальмовой крыши в основе своей состоит из двух элементов: каркаса из стропил и мауэрлата. Соединенные в единую систему бревна крепятся к установленному на верх внешних стен здания мауэрлату.

Место расположения мауэрлата для вальмовой крыши

Конструкция вальмовой крыши состоит из таких элементов:

Угловые стропила . Это стандартные силовые «ноги», которые соединяют углы строения с коньковым брусом. Чаще всего в проектах используют четыре балки, той же толщиной, что и конек. Они крепятся к нему одним краем, а противоположный выводится за стены здания.

Конек . Это основная несущая ось и наивысшая точка кровли, где соединяют все ее стороны. Обычно центр конька, есть и центр всей крыши в вальмовом проекте.

Короткие стропила . Эти бревна или деревянные балки, крепят на мауэрлат одной стороной, а другой к угловым стропильным ногам. Число их зависит от площади кровли.

Рядовой каркас . Это 6 стропил занимающих центральное расположение и промежуточное. Их крепят к концам конькового бруса и ставят на несущие стены объекта. Они выстраиваются со всех сторон постройки в рамном числе.

Промежуточный каркас . Эти стропила закрепляются от конькового бруса и ставятся на мауэрлат. Вальмы не задействованы.

Классический пример устройства вальмовой крыши и чертёж с пояснениями:

Усиление

Для долголетнего использования требуется не только крепкая система из стропил, но и дополнительные элементы усиления объекта.

Для надежности конструкции крыши требуется усиление ее дополнительными элементами

Для большей надежности требуется:

Разместить на углы шпренгель – брус, между сторонами мауэрлата. Это укрепит стропила по диагонали.

Добавить стойку, соединенную брусом. Такая подпорка для стропил поможет перераспределить нагрузку на строение.

Использовать доски или брус с сечением 40*40 или 50*50 мм для обрешетки.

Работать с сухим деревом, обработанным защитным раствором.

Когда шпренгель добавлен на значительном расстоянии от угла, организуется дополнительная ферма.

Узлы

Схематическое изображение узлов стропильной системы

На нашем сайте Вы можете ознакомиться с самыми – от строительных компаний, представленных на выставке домов «Малоэтажная Страна».

Угол наклона крыши площадь вальмовой кровли

Утверждение угла наклона скатов – это оптимальное решение между надежностью крыши от ветров и снега и полезной площади мансарды. Как рассчитать полезную площадь вальмовой крыши, обозначено на картинке.

Расчет угла наклона скатов крыши

Угол наклона зависит от местности, в которой строится дом и климатических условий региона. Принцип прост: холоднее погода – выше угол наклона. Так снег естественным образом будет скатываться с кровли. В теплых не ветряных районах лучше делать малый угол.

Еще одним фактором выбора угла наклона является материал вальмовой кровли. Рекомендуемые значения:

Ондулин – не менее 5°.

Мягкая черепица – от 15°.

Шифер – 16°-65°.

Металлочерепица – от 13°. Наибольший угол не установлен.

Металлическая фальцевая крыша – более 25°.

Керамическая черепица – 35°-65°.

Создание большого угла делает возможным построение кровли из профнастила. При этом следует брать во внимание и высоту самого профиля. Угол создают в пределах 20° – 45°.

Видео описание

В видео предлагаем посмотреть, как проводится перекрытие вальмовой крыши профнастилом:

Для начала необходимо определить торцевую ось здания

При проектировании кровли необходимо учитывать два правила:

Больший угол наклона кровли делает тяжелее и сложнее всю стропильную систему, и увеличивает нагрузку от ветров на скаты. Для чердака нежилого типа угол часто варьируется от 25° до 35°, а для жилья – от 35° до 55°, и требуется усиление конструкции из стропил.

Вес мансарды не должен превышать нагрузочные показатели фундамента и стен дома. Нарушение этого правила ведет к деформации основания и перекосу или разрушению здания.

Важно! отношение высоты кровли к длине несущих стен, нельзя делать более 2/3. Так, если по ширине дом 9 м, а основание и 1-й этаж в высоту 4 м, то высота мансарды «для жилья» не более 3 м, а высота конькового бруса менее 6 м.

Крепление стропил производиться при помощи металлических пластин

Формулы

Площадь вальмовой крыши определяется, как сумма двух вальм и ее боковых скатов. Площадь вальм получают по формуле стандартного равнобедренного треугольника: S= 0,5*a*h, где а – основание вальма, h – высота вальмовой плоскости.

Площадь боковых частей находят по формуле трапеции: S = h*(a + b)/2, где а – длина, b – основание, h – высота. Площадь трапециевидных частей получается из площади одного прямоугольника и двух треугольников.

Площадь высчитывается исходя из длины карнизов, а не края строения.

Совет! Площадь кровельного стройматериала обычно больше этого показателя для крыши. Так происходит из-за специфики устилания материала «нахлестом». Поэтому для подсчета материала на кровлю рекомендуется добавить +10%. Когда конструкция вальмовой крыши усложнена, то +15-20%.

Вальмовая крыша – устройство стропильной системы

Для расчета системы из стропил вальмовой кровли необходимо, применив стандартную рейку, определить горизонтальную проекцию (заложение) промежуточной стропильной ноги.

Для нахождения длины стропила, также можно прибегнуть к теореме Пифагора

Для нахождения длины угловых стропил требуется умножить заложение на коэффициент из таблице выше

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Видео описание

В видео пример расчета конструкции:

Чтобы определиться с сечением дерева для ног из стропил можно воспользоваться приведенной таблицей

Так, при величине распределенной нагрузки на ноги в 125кг/м и длине пролета в 6 м выбирают брус с сечением одним из: 240*80; 230*90 и 220*100, или кругляк 220 мм.

Пример чертежа вальмовой стропильной системы крыши:

Для неподготовленного человека чертеж достаточно сложный

Стропильная система вальмовой крыши, схема 2:

На первый взгляд схемы не отличаются, но каждая имеет свои особенности

Видео описание

В этом видео полезная информация по стропильной системе вальмовой крыши

Этапы работы по монтажу вальмовой крыши

От этапа установки стропильной системы зависит качество всей крыши, ее надежность и срок эксплуатации. Важно подойти к этому вопросу со знанием дела или привлечь специалистов.

Установка мауэрлата

Для монтажа берут дерево первого сорта с внушительным сечением 100*100 или 100*150. Укладывается брус только в внахлест, никак не в стык. Также должны присутствовать точки соединения со стенами дома в большом количестве. Узлы соединения укрепляют скобами из металла.

В постройки из кирпича, пеноблоков и арболита дополнительно сооружается армопояс под мауэрлат. В такой пояс заранее вшиваются шпильки для последующего устилания дерева.

Создание прогона

Эта часть в виде балки создается для крепления дополнительных опор под стропильные ноги. Прогон не из главных элементом системы, его внедряют в больших и усложненных проектах вальмовых крыш.

Опорные стойки

Эти стойки являются подпоркой для конька.

Стойки являются обязательной частью стропильной системы

Создание конька

На этот элемент стропильной системы вальмовой крыши опираются все балки. Он расположен в наивысшей центральной части кровли. Образуется он в результате соединения стропильных пар ног. На данный участок каркаса действует очень большая нагрузка, поэтому, чтобы коньковый брус ее выдержал, используют несколько вариантов соединения древесины: встык, внахлест и врубка «вполдерева.

Методы соединения стропильных балок

Монтаж стропильных ног

Стропила можно монтировать в следующем порядке: сначала по диагонали, а потом остальные, или вначале центральные балки, а следом диагональные. На этом этапе монтажных работ стропильные ноги устанавливают на мауэрлат. Способов крепления несколько.

Крепление к мауэрлату тоже можкт быть разным

Схема крепления стропил к мауэрлату и к коньковому прогону

Важно: от монтажа ног к мауэрлату зависит срок эксплуатации и надежность всей стропильной системы. Так, если установить крепления слабо или допустив ошибку, крышу может просто «снести» ветром полностью.

Видео описание

В видео процесс разметки стропил:

Крепление наслонных стропил

Существует две схемы прикрепления наслонных стропил:

…и «жеский верх – свободный низ»

Для того чтобы создать теплую мансарду монтаж следует проводить по следующему плану на рисунке.

Для теплой крыши применяется своя схема обустройства крыши

Специфика устройства в процессе монтажа

Стропильная система вальмовой крыши требует использования специальных инструментов для ее возведения.

Для прочного крепления стропил потребуются специальные интсрументы

Для надежного строительства из бруса и крепкого примыкания стропил используют металлические инструменты. Их виды и названия представлены на рисунке.

Видео описание

Способы крепления стропил к маурлату, установка, запилы, узлы и монтаж к ферме кровли в следующем видео:

Доборные элементы для вальмовой крыши также представлены в ассортименте. Они применяются в ходе отделочных работ и используются с целью создания эстетического внешнего вида. Также отвечают требованиям надежного строительства кровли и примыканий.

Доборные элементы для вальмовой крыши

Варианты устройства вальмовых крыш

Для создания эффектных архитектурных решений и расширения внутреннего полезного пространства мансарды, проектировщики разработали несколько вариантов устройства вальмовых объектов.

Кровля с эркерами

Часть дома в виде выступа за границы фасада является эркером. Такой элемент строят по форме многогранника или прямоугольника и добавляют в общую систему из стропил. Созданное им пространство подходит для продолжения гостиной комнаты, холла или использования в качестве пролета для лестницы.

Вальмовая крыша для дома с козырьком

Проект по форме выглядит, как двускатные щипцы. Козырек имеет иной угол наклона, нежели треугольные скаты основной кровли. Часто проектируется, когда на здании не жилой чердак. Иногда используется в качестве навеса.

Проект четырехскатной крыши с козырьком

Крыша с «кукушкой»

Внешне такая конструкция – это щипец с заниженной частью. Элемент выполняет функцию подачи естественного дополнительного света в жилую площадь. Может сооружать на одинаковом расстоянии от боковых стен дома и выше входа. Также является дополнительным декором здания.

Асимметрия

Проект кровли с различными углами наклона, в основном, используется не для создания жилой площади. Он устанавливается в местности с сильными ветрами. Ассиметрично расположенные скаты и козырек, действует как распределяющие ветровую нагрузку элементы, и предостерегают объект от срыва.

Крыша с неправильной диагональю

Сложные проекты с разными по форме и длине боковыми частями кровли образуют смещение стропильной группы по диагонали. Такие решения, как правило, применяют над гаражом или баней.

Сложные проекты крыши с неправильной диагональю

Итог

Вальмовая крыша украшает практически любое строение. Видов и способов устройства составляющей ее стропильной системы много. При правильном расчете и монтаже, такая кровля служит века. Применять ее возможно для дома, беседки, бани и прочих объектов.

Кровля защищает здание от проникновения неблагоприятных атмосферных явлений в помещения. Чтобы гарантировать надежность и прочность кровельных конструкций, необходимо правильно подобрать тип крыши и знать все ее конструктивные элементы. Нагрузку от покрытия и снегового покрова берет на себя стропильная система. Чаще всего вальмовая крыша становится наиболее оптимальным вариантом. Но что она из себя представляет?

Что такое вальма

Конструкция вальмовой крыши представляет собой четырехскатную систему. В центре которой находится конек или просто точка соединения скатов. Скат кровли – наклонная поверхность,

Лучше всего такой тип подходит для покрытия зданий, в плане приближенных к квадрату, то есть имеющих большую ширину. При возведении нет фронтонов, стены по всему периметру одинаковой высоты. Оптимальным значением угла наклона в градусах станет значение от 20 до 45.

Основными ее частями являются:

Конструктивные элементы вальмовой крыши

Устройство стропильной системы вальмовой крыши предполагает наличие следующих элементов:

Элементы вальмовой кровли

1. Стропильные ноги (стропила) – основные несущие конструкции (имеются только у прямоугольных вальм), представляют собой наклонные балки, опирающиеся одним концом на мауэрлат, а другим на коньковый ригель.
2. Нарожники – стропильные ноги, опирающиеся верхним и нижним концом на накосные ноги. В качестве нижней опоры часто выступает и мауэрлат. Эти элементы являются основными конструктивными частями квадратной вальмовой кровли. При прямоугольной форме здания в плане используются совместно с обычными стропилами, шаг и сечение совпадают.
3. Накосные ноги – диагональные стропила, образующие торцовые скаты. В нижней точке они опираются на угол здания. Имеют обычно большее сечение, чем рядовые стропильные ноги. На них опирают нарожники.
4. Коньковый ригель – горизонтальная балка, располагающаяся в центральной части здания (отсутствует при квадратной форме строения). Конструкция вальмовой крыши предполагает наличие по нее стоек (при двускатной кровле опирание происходит на фронтоны). Является верхней опорой для наклонных балок.
5. Мауэрлат – балка, устанавливаемая по обрезу стены с внутренней стороны. Обеспечивает нижнюю опору для стропил, равномерно распределяет по стенам вертикальную составляющую нагрузки и воспринимает горизонтальную (распор). В брусовом или бревенчатом доме мауэрлатом служит верхний венец стеновой конструкции.
6. Подкосы – наклонные стойки, подпирающие стропила, накосные ноги или ригель. Промежуточные опоры позволяют уменьшить сечение несущих элементов. Стропильная система вальмовой крыши предполагает установку подкосов под углом 60 или 45 градусов относительно горизонтальной плоскости.
7. Стойки – вертикальные промежуточные опоры.
8. Шпренгели – горизонтальные балки, диагонально укладываемые в угол здания. Они обеспечивают опору под стойку, установленную для подпирания накосной ноги. Такая конструкция передает нагрузку на перпендикулярные стены и используется, когда нет возможности установить стойку на перекрытие. Например, посередине железобетонной плиты устанавливать опорную стойку нельзя, поскольку плита выдерживает определенную нагрузку, в которой главной составляющей является масса мебели, оборудования и людей.
9. Схватка – горизонтальный элемент, который стягивает стропила не давая им разъезжаться, может располагаться в уровне мауэрлата или выше.
10. Обрешетка – доски или бруски небольшого сечения, укладываемые перпендикулярно стропилам поверх них. Служат основанием для кровельного материала. Вальмовая крыша своими руками часто возводится с установкой разреженной обрешетки (через одну доску), но нужно помнить, что в особо ответственных местах (ендовы, карнизы) обрешетка выполняется сплошной.
11. Контробрешетка – бруски или доски небольшого сечения. В конструкции кровли используются не всегда. Устанавливаются поверх стропильных ног, параллельно им под обрешетку. Нужны, чтобы приподнять обрешетку над утеплителем между стропилами, обеспечивая тем самым необходимый вентиляционный зазор.
12. Кобылки – доски, прикрепляемые к нижнему концу стропил, обеспечивающие необходимый вылет карниза.

Некоторые из этих элементов отсутствуют в конструкции простой крыши, обязательными конструкциями для вальмы являются:

• нарожники;
• накосные ноги;
• мауэрлат;
• обрешетка.

Подготовительные работы

Перед тем как сделать вальмовую крышу, нужно принять несколько конструкторских решений, а именно:

Таблица расчета шага стропил вальмовой крыши

• шаг стропил;
• сечение стропил и накосных ног;
• угол наклона кровли.

Шаг стропил зависит от назначения подкровельного пространства и ширины здания. Чем больше пролет стропильной ноги, тем меньше придется принимать шаг. Если пространство под крышей будет использовано как мансардный этаж или отапливаемый чердак, потребуется дополнительное утепление.

Утепление проводят с помощью трех видов материалов, в зависимости от которых подбирают шаг:

• жесткие плиты минеральной ваты – шаг стропил 58 или 118 см;
• пенополистирол (пенопласт или экструдированный) – шаг стропил – 60 см;
• пенополиуретан (пена) – любой шаг.

Схема установки стропил в соответствии с мансардными окнами

Эти значения обусловлены удобством рабочих. Если принять шаг несущих конструкций 58 см при использовании минеральной ваты, то будет обеспечен удобный монтаж стандартных плит шириной 60 см.

Производитель рекомендует, чтобы теплоизоляционный материал был на несколько сантиметров шире, чем расстояние между стропильными элементами в чистоте, это обеспечит максимально плотное прилегание и предотвращение появления щелей и мостиков холода. Назначение размера 118 см предусматривает укладку плит в две полосы по ширине.

При применении пенополистирола стандартной ширины 60 см предусматривать установку с распором не требуется. Материал удерживается между несущими конструкциями за счет клея, специальных гвоздей и нижней обрешетки. Щели между деревянными элементами и плитами теплоизоляционного материала заполняют монтажной пеной или герметиком.

Пенополиуретан в виде пены снимает требования к шагу стропил. Материал может принять любую, заданную ему форму, что обеспечивает свободу действий в этом вопросе.

Если устанавливаются мансардные окна, их размеры также нужно учесть. Расстояние в свету между наклонными балками принимают на 4-6 см больше ширины окна. Если утепление крыши не предусмотрено, выбирают удобный шаг стропил, обычно это 1 метр.

Опирание накосных стропильных ног на шпренгель

Сечение стропил принимается расчетом, но в общем случае можно указать следующие значения:

• 5х15 см для пролетов до 3 м;
• 5х20 см для пролетов до 4 м;
• 7,5х17,5 для пролетов до 5 м;
• 7,5х200 для пролетов до 6 м.

Значения приведены для шага стропил 0,9. При увеличении расстояния, требуется увеличивать и сечение. Сечение накосных ног тоже принимается чуть больше.

Монтаж

Вальмовая крыша своими руками – посильная задача, но нужно знать основные узлы соединения конструкций.

Соединение стропильных ног в верхней точке зависит от типа стропил. Они могут быть:

• наслонные;
• висячие.

Наслонные сверху опираются на ригель. Для этого в горизонтальной балке делается врубка. Крепление производят гвоздями.

Висячие стропильные ноги предусматривают отсутствие ригеля. Они чаще всего применяются при необходимости организации свободной планировки и отсутствие центральной стены. В этом случае опоры под местом соединения нет. Наклонные балки скрепляются между собой на гвозди. Дополнительно в месте соединения предусматривают деревянные накладки толщиной 22-25 см с обеих сторон стропильных ног. Эти накладки стягивают с помощью шпилек или болтов.

Чтобы выполнить закрепление стропил в нижней точке, в мауэрлате делается врубка. Наклонные элементы устанавливаются и закрепляются с помощью гвоздей или металлических уголков. Нарожники к накосным элементам присоединяются встык, в одном уровне.

Для сопротивления кровли ветровым нагрузкам, старающимся сорвать ее, предусматриваются скрутки из проволоки, которые соединяют нижний конец стропил со стеной. В стену скрутка закрепляется на ерш (крепежное приспособление).

При строительстве стен из деревянных материалов вместо скруток можно применять скобы. Скрутки или скобы устанавливаются на каждую стропильную ногу или через одну.
Если построить стропильную систему правильно с грамотным подбором сечения и шага стропил крыша прослужит долгое время.

двускатной, односкатной, вальмовой, мансардной, под металлочерепицу, профнастил. ондулин, для утеплителя

Одним из важных этапов любого строительства является сооружение крыши здания, основой которого выступает установка стропильной системы. От того, насколько верно выбран шаг стропил, т. е. расстояние между ними, будут полностью зависеть равномерное распределение веса кровли на каркас, надежность крыши и длительность ее эксплуатации в целом. При любой незначительной ошибке расчета могут произойти повреждение и обрушение всей крыши.

Устройство стропильной системы.

Сбор требуемых расчетных величин для установления шага стропил

Стропильная система включает в себя следующие составляющие:

• фермы;
• коньковые и боковые прогоны;
• мауэрлат;
• диагональные элементы.

Фермы состоят из ригеля, основания, стропильных ног, связующих и крепежных элементов. Стропильные ноги представляют собой балки, расположенные вдоль скатов, нижние концы которых соединяются с мауэрлатом, а верхние – с прогонами.

Шаг стропил представляет собой точное расстояние между двумя стропильными ногами.

Узлы крепления стропильной системы.

Чтобы получить точное указанное значение, нужно сначала узнать значения некоторых важных для этого величин.

Все расчеты по системе покрытия крыши правильно произвести еще на стадии проектирования дома. Такое ответственное дело можно провести самому либо доверить его специалистам. Чем точнее будут расчеты, тем прочнее будет основа для крыши.

Чтобы правильно произвести все требуемые расчеты, в том числе и величину шага стропил, нужно знать:

• постоянные и временные нагрузки;
• их размер;
• угол ската;
• вид кровельного покрытия;
• материал изготовления стропил;
• тип кровли.

Одним из показателей, который необходимо учитывать при расчете шага стропил, считаются постоянные и временные нагрузки. К ним относятся:

• вес кровельной и стропильной конструкции;
• вес внутренней отделки крыши;
• ветровая нагрузка;
• вес снегового покрова;
• вес человека, проводящего обслуживание крыши.

Выполнение расчета стропильной системы.

Надо отметить, что эти данные берутся в специальных таблицах, разработанных учеными, в зависимости от климатических зон, по различным территориальным регионам.

Угол ската можно определить, зная длину стены дома и высоту кровли. Чем круче крыша, тем расстояние между стропилами устанавливается больше, так как нагрузка на таких крышах будет передаваться в основном на несущие стены. Произведя дальнейшие расчеты, легко высчитывается длина стропил. Чаще всего они имеют стандартные величины: 4 и 6 м.

Для изготовления кровельной системы хорошо подойдет древесина хвойных пород деревьев. Пиломатериал должен быть качественным, без сучков, гнили. Перед работой все деревянные элементы нужно обработать антисептическими специальными составами.

Шаг стропил будет зависеть и от типа кровли, т. е. от функциональных особенностей и ее формы. Величина простой и сложной крыши будет различной.

То, как будет влиять вид кровельного покрытия на шаг стропил, следует рассмотреть более подробно.

Вернуться к оглавлению

Общая технология расчета расстояния между стропилами

Сделав все необходимые измерения, можно произвести конструктивный расчет шага стропил. Исходя из практики, данный показатель находится в пределах от 0,6 до 1,0 м.

Таблица расчета расстояния между стропилами.

Чтобы самостоятельно правильно выполнить данный расчет, необходимо придерживаться следующей технологии:

1. Берется общая длина кровельного ската.
2. Подбирается оптимальный шаг стропильной фермы.
3. Длину ската необходимо разделить на шаг стропил.
4. К полученной величине прибавляется единица.
5. Для получения целого числа производится округление результата в большую сторону.
6. Таким вычислением находится количество стропильных ферм (стропильных ног), расположенных на одном скате крыши.
7. Теперь вся длина кровельного ската делится на полученную величину, показывающую количество ферм. Тем самым определяется шаг стропил.

Следует отметить, что данный расчет производится по центру будущих стропил. Однако вычисления нельзя считать точными и постоянными. В каждом случае строительства кровли дома учитываются и угол уклона крыши, и особенности выбранного кровельного материала, и другие показатели. В связи с этим нужно рассмотреть особенности выбора шага стропил для самых распространенных кровельных материалов: металлической и керамической черепицы, профнастила, шифера и ондулина.

Вернуться к оглавлению

Особенности при выборе расстояния между стропилами для металлической и керамической черепицы

Шаг стропил под металлочерепицу.

Металлическая черепица в качестве кровельного покрытия чрезвычайно распространена как при городском, так и загородном строительстве. Сама конструкция стропильной системы крыши при использовании металлочерепицы будет мало отличаться от общей схемы. Однако в связи с тем, что данный строительный материал имеет небольшой вес, стропила и другие элементы системы могут браться меньшего сечения, т. е. с меньшим запасом прочности. Расстояние между стропилами при использовании металлочерепицы составляет 60-95 см. Выполнение всех работ по монтажу кровли из металлочерепицы гораздо легче, чем из других кровельных материалов. Особенностью устройства обрешетки данного материала является то, что доска возле карниза должна быть толще остальных примерно на 1,5 см. Обычно сечение стропил из металлочерепицы составляет 50х150 мм.

Керамическая черепица представляет собой кровельный материал, имеющий значительный вес, который в 10 раз больше веса металлочерепицы. В связи с этим нужно более основательно подходить к расчету стропильной системы крыши. Сечение стропил следует несколько увеличить – до 60х180 мм. Среднее расстояние между стропилами для покрытия из керамической черепицы устанавливается в диапазоне 0,8-1,3 м. Обязательно берется во внимание угол уклонов скатов: расстояние между стропилами делается больше, чем выше крыша.

Длина стропильных ног в данном случае будет оказывать сильное влияние на результат. Расстояние между стропилами уменьшается с увеличением их длины. При их большой длине могут возникнуть на прогиб повышенные нагрузки, которые можно значительно уменьшить, если дополнительно установить систему подкосов, подпирающих стоек и других элементов.

Вернуться к оглавлению

Особенности при выборе шага стропил для шифера, профнастила и ондулина

Таблица расчета длины стропил, шага между ними и сечения бруса.

Самым распространенным кровельным материалом является шифер. Это связано с его низкой стоимостью, простотой монтажа, возможностью замены при повреждении отдельных элементов кровли.

Особенностями обрешетки под шифер является ее прореженный тип, состоящий из любого типа доски или бруса, но с обязательным их сечением не менее 30 мм. Это необходимо для правильного и качественного распределения веса шифера на обрешетку.

Оптимальным расстоянием между стропилами при сочетании нагрузки от веса листов шифера должно составлять 80 см. Стоит постоянно заботиться о запасе прочности стропильной системы, что может быть связано с различными непредвиденными обстоятельствами. В остальном ее установление под шиферную кровлю не отличается от других вариантов.

Теперь следует обратить внимание на некоторые особенности при установке стропильной системы для таких кровельных материалов, как профнастил и ондулин.

Вес у профнастила и ондулина значительно легче, чем у керамической черепицы или шифера, поэтому технология установки стропил для данных материалов практически ничем не отличается от установки металлочерепицы. Расстояние между стропилами для крыши из профнастила составляет 60-90 см, а из ондулина – 60-100 см.

При необходимости увеличения расстояния между стропильными ногами нужно укрепить конструкцию системы поперечными элементами обрешетки.

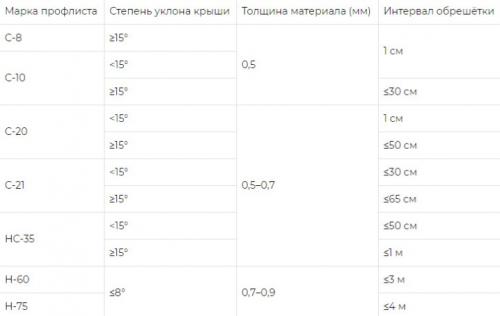

Устройство обрешетки для профнастила очень похоже с устройством обрешетки из металлической черепицы. Важно помнить, что и в данном случае последняя доска должна иметь несколько большую толщину, чем все остальные.

Особенностью установки обрешетки для ондулина следует считать необходимость сплошного ее типа для качественного сопротивления различным нагрузкам. В некоторых случаях можно использовать и обрешетку прореженного типа, но тогда шаг между стропилами должен составлять не более 30 см.

Таким образом, умея произвести все необходимые замеры, зная основы установки стропильной системы для основных материалов для кровли (черепицы, профнастила, шифера и ондулина), можно верно рассчитать расстояние между стропилами.

Вальмовая крыша — особенности конструкции и расчёт, стропильная система крыши

В компании «Артель-Строй» Вы можете заказать устройство вальмовой крыши. Об особенностях конструкции, преимуществах и недостатках вальмовой крыши и как рассчитать стоимость – читайте в статье наших экспертов.

Особенности конструкции

В классическом варианте конструкция вальмовой крыши состоит из четырех скатов, два из которых имеют треугольную форму, ещё два – трапециевидную. Каждая сторона крыши размещается под углом (скатная крыша). Стороны соединяются в верхней точке – коньковое соединение или просто конёк. Снизу заканчиваются на одном уровне.

Классический вариант вальмовой крыши сооружают для домов прямоугольной формы. Для других придумана полувальмовая голландская крыша (некоторые скаты укорочены, в некоторые устанавливают «слуховое» окно), полувальмовая датская (нет конькового соединения, вальмы начинаются ниже).

Стропильная система вальмовой крыши

Для обустройства четырехскатной (вальмовой) крыши требуется иная стропильная система: к стандартной двухскатной системе добавляются особые элементы – стропильные ноги треугольной формы.

Два ската, расположенные в привычных местах называют фасадными, другие два – торцевыми. Та линия, в которой они соединяются (конёк), имеет длину меньше длины дома.

Часть ската, которая выступает за пределы дома, называется свесом. Она удлиняется за счет стропильных ног или кобылков. Свес защищает стены от влаги.

Треугольная стропильная система для вальмовой крыши отличается такой же надежностью и жесткостью, как и у двухскатной крыши. Она выдерживает вес кровельного пирога, из чего бы он ни состоял (покрытие в форме листов, рулонов, модулей).

Преимущества и недостатки

Вальмовая крыши имеет ряд преимуществ, которые отличают её от других аналогичных конструкций.

• Подкровельное (чердачное) пространство можно использовать в качестве жилого (потолки достаточно высоки).
• Популярна среди архитекторов, поскольку позволяет придать дому законченный совершенный вид. Идеальна для оформления загородных коттеджей, таун-хаусов, садовых домиков.
• Идеально подходит для применения в районах с сильными порывами ветра (снижает парусный эффект – кровельное покрытие не сорвет ветром).
• Можно обустроить скаты под определённым углом, в зависимости от климатических условий. Крутые подходят для районов с высокой снеговой нагрузкой. Пологие – для ветренных.

Однако стоит учитывать и минусы конструкции. А они, в основном, связаны с финансовым вопросом.

• Нет возможности установить обычные окна, только «слуховые» (окно в кровле). Слуховое мало чем отличается от обычного, но обходится дороже. И не всегда возможно установить вариант с полноценным размером. Поэтому естественного освещения внутри оказывается недостаточно.
• При увеличении угла наклона скатов увеличивается расход материала.
• Конструкцию вальмовой крыши могут сделать и установить на дом далеко не все. Приходится обращаться к профессионалам.
• Установка вальмовой крыши подразумевает надежный капитальный фундамент под домом (из-за значительного веса стропильной системы).

Расчет вальмовой крыши

Предварительный расчет стоимости вальмовой крыши сводится к расчету стоимости её элементов. С помощью компьютерной программы или онлайн-калькулятора узнать стоимость гораздо проще.

Угол наклона скатов

Программа, кроме стоимости, также определяет оптимальный угол наклона (в зависимости от погодный условий в месте проживания). Его, кстати, можно определить и самостоятельно – существуют карты, на которых вся территория страны разбита на восемь зон. В каждой свои условия: сила ветра, обильность осадков. Найдите место строительства на карте и определите зону. Узнаете рекомендации по углу наклона скатов.

Также существуют рекомендации по определению оптимального угла наклона в зависимости от выбранного кровельного материала.

• Для рулонных на основе битума выбирают уклон в 0-3 градуса.
• При устройстве крыши с применением черепицы – 34 градуса.
• Волнистые асбестоцементные листы – 9 градусов.
• Глиняная черепица – 9,5.
• Стальные листы – 18.
• Сланцевые и асбестоцементные плиты – 26,5.
• Деревянная кровля – 39.

Расположение конька

Высоту расположения конька вычисляют по разрезу крыши. Когда известны углы наклона и основание (равно ширине дома), применяют формулу и определяют высоту конька.

Толщина элементов стропильной системы

Для создания стропильной системы требуются пиломатериалы разной толщины. Толщину стропил, стоек, конька определяют в зависимости от будущей нагрузки на фундамент: вес кровельного материала, каркаса, пола мансарды, перекрытий, плюс временные нагрузки в виде снежного покрова.

Например, общая нагрузка на фундамент кирпичного дома может составить около 6,5 тонн, из которых 197 кг – вес черепицы. Это и есть нагрузка на 1 погонный метр стропильной системы. В зависимости от нагрузки сначала определяют шаг, на котором следует устанавливать стропила: от 60 до 215 см. По таблице, в зависимости от шага и длины стропил, выбирают габариты пиломатериалов.



Заказать монтаж вальмовой крыши в Липецке

Обращайтесь в компанию «Артель-Строй»: наши специалисты имеют большой опыт кровельных работ и соответствующую квалификацию. Качественно выполним любой проект: беремся за возведение скатной кровли любого вида!

Работаем в Липецке и по области. Возможен выезд в соседние регионы.

Фотогалерея скатных крыш



Расчет стропильной системы вальмовой крыши программа. Как правильно сделать расчет четырехскатной крыши. Шаг установки стропил и их сечение

С помощью калькулятора по расчету вальмовой крыши можно определить угол наклона, количество обрешетки и рассчитать стропильную систему. Также вам будет дана подробная информация о необходимом объеме строительных материалов. Выполните онлайн расчет вальмовой крыши дома.

Укажите кровельный материал:

Выберите материал из списка — Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2) Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2) Волнистые целлюлозно-битумные листы (6 кг/м2) Битумная (мягкая, гибкая) черепица (15 кг/м2) Из оцинкованной жести (6,5 кг/м2) Листовая сталь (8 кг/м2) Керамическая черепица (50 кг/м2) Цементно-песчаная черепица (70 кг/м2) Металлочерепица, профнастил (5 кг/м2) Керамопласт (5,5 кг/м2) Фальцевая кровля (6 кг/м2) Полимер-песчаная черепица (25 кг/м2) Ондулин (еврошифер) (4 кг/м2) Композитная черепица (7 кг/м2) Натуральный сланец (40 кг/м2) Указать вес 1 кв метра покрытия (? кг/м2)

кг/м 2

Введите параметры крыши:

Ширина основания A (см)

Длина основания B (см)

Угол наклона крыши α (град)

Длина боковых свесов C (см)

Длина торцевых свесов D (см)

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

Расчёт обрешётки:

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки
(см)

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2) 2 (120/84 кг/м2) 3 (180/126 кг/м2) 4 (240/168 кг/м2) 5 (320/224 кг/м2) 6 (400/280 кг/м2) 7 (480/336 кг/м2) 8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Ia I II III IV V VI VII

Высота до конька здания

5 м от 5 м до 10 м от 10 м

Тип местности

Открытая местность Закрытая местность Городские районы

Результаты расчетов

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Высота подъёма: 0 см.

Длина конькового бруса: 0 см.

Площадь поверхности крыши: 0 м.

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м 2 .

Длина боковых стропил: 0 см.

Длина диагональных стропил: 0 см.

Количество вальмовых стропил: 0 шт.

Уменьшите шаг стропил!

Количество боковых стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м 3 .

Примерный вес досок обрешетки: 0 кг.

О калькуляторе

Онлайн-калькулятор вальмовой крыши поможет рассчитать её параметры: объём кровельных и изоляционных материалов, обрешётки, прочность стропильной системы, корректность угла наклона кровельных скатов. В базе калькулятора содержатся сведения о большинстве кровельных материалов. Это металлочерепица, битумная, керамическая и цементно-песчаная черепица, битумный и асбестоцементный шифер, ондулин и другие материалы. Поэтому воспользовавшись данным калькулятором вы сможете более точно рассчитать конструкцию и определиться с будущей постройкой. В данном калькуляторе рассматривается классический вариант вальмовой крыши с равными скатами и равными углами скатов по отношению к основанию крыши.

Прежде чем конструировать вальмовую крышу, ознакомьтесь с нормативными документами, такими, как СНиП 2.08.01-89 «ЖИЛЫЕ ЗДАНИЯ».

Вальмовая крыша представляет собой своеобразный вариант двускатной крыши, но в профиль представляющей форму трапеции. На торцах вальмовой крыши находятся скаты, по форме напоминающие треугольники (так называемые вальмы). Крыша имеет в общей сложности 4 ската (два боковых и два торцевых) и 4 ребра (так называемые диагональные стропила).

Такая конструкция хоть и сложнее обычных двускатных крыш, но имеет свои преимущества, к тому же вальмовая крыша прекрасно выглядит.

Существуют также полувальмовые крыши, в которых вальмовые скаты меньше по длине и не достигают карниза.

Для отделки вальмовой крыши можно использовать всевозможные кровельные материалы. При их выборе следует учесть особенности климата вашего региона и обратить внимание на предъявляемые материалами эксплуатационные характеристики.

При заполнении полей калькулятора вы можете узнать дополнительную информацию, расположенную под знаком .

Если у вас возникли вопросы или появились предложения по данному калькулятору, вы можете написать нам, используя форму комментариев внизу страницы. Будем рады услышать ваше мнение.

Дополнительная информация о результатах расчётов

Угол наклона крыши

Здесь вы увидите сообщение о том, соответствует ли указанный угол наклона крыши нормам по кровельному материалу. Если угол не будет соответствовать, то вам будет рекомендовано его изменить.

Высота подъёма

Высота крыши от ее основания до конька (свесы не учитываются).

Длина конькового бруса

Коньковый брус будет иметь данную длину между вальмами.

Площадь поверхности крыши

Площадь всей поверхности, включая имеющиеся свесы. Данный параметр поможет вам рассчитать необходимые материалы для строительства.

Примерный вес кровельного материала

Суммарная масса выбранного кровельного материала, необходимого для крыши заданных размеров.

Количество рулонов изоляционного материала

Необходимое количество изоляционного материала. Указано количество в рулонах, исходя из стандарт — 15 метров в длину, 1 метр в ширину. При расчете также учтен нахлест 10 %.

Нагрузка на стропильную систему

Максимальный вес, оказываемый на стропильную систему. Учитываются ветровые и снеговые нагрузки выбранного региона, угол наклона крыши, а также вес всей конструкции.

Длина боковых стропил

Расчетная длина стропил с учетом свесов.

Длина диагональных (накосных) стропил

Длина каждого из четырёх диагональных стропил (рёбер).

Количество боковых и вальмовых стропил

Общее количество стропил для боковых и вальмовых скатов, не считая четырёх диагональных стропил.

Минимальное сечение стропил / Вес стропил / Объем бруса

1. В первой колонке указаны сечения стропил по ГОСТ 24454-80 Пиломатериалы хвойных пород . Здесь указаны сечения, которые можно использовать при постройке вальмовой крыши с заданными параметрами. Отправной точкой расчетов служит суммарная нагрузка на конструкцию. После чего определяется соответствующее сечение стропил, представленное в данной таблице.
2. Во второй колонке указан суммарный вес стропил, который бы получился, если использовать их для возведения всей крыши.
3. В третьей колонке указан суммарный объем стропил в кубических метрах. Этот показатель может вам пригодиться при расчете стоимости.

Количество рядов обрешетки

Число рядов обрешётки, которое понадобится для всей кровли с заданными параметрами. Обязательно уточните необходимое количество рядов обрешетки для выбранного кровельного материала, это вы можете сделать у продавцов кровельных материалов.

Равномерное расстояние между досками обрешетки

Чтобы равномерно расположить обрешетку, следует использовать указанный здесь шаг. Он обеспечит необходимую прочность кровли и сэкономит материал.

Объем досок обрешетки

Объем досок на обрешетку (для всей крыши). Это значение поможет вам при расчете стоимости пиломатериала.

Достаточно популярной разновидностью крыши является . Относят эту разновидность к четырехскатным конструкциям.

Для шифера пример расчета следующий:

1. Обычно используют для покрытия семь листов волнового шифера, полезная площадь которых равна 1,335 м 2 .
2. Если применяются 8 листов такого материала, то значение полезной площади равно 1,56 м 2 .
3. Далее, значение общей площади крыши делят на значение полезной площади материала. Если площадь крыши, например, 26,7 м 2 то количество листов шифера, необходимого для оборудования кровли, равно 20 штук.

Пример расчета для металлочерепицы:

1. Выбирая подобный материал для покрытия, стоит знать, что чем меньше размер материала, тем больший размер стыков необходимо применять.
2. Изначально значение общей площади умножают на поправочный коэффициент, равный 1,1.
3. После этого получившееся значение площади делят на полезную площадь черепицы, в зависимости от ее размера и, соответственно размера нахлествов.

Если конструкция покрытия крыши комбинированная и сложная, то значение перерасхода может достигать 60%.

Калькулятор расчета крыши

Шаг стропил

Значение расстояния, которое образуется между двумя стропилами называется шагом. Большая часть конструкций сделана таким образом, что шаг равен 1 м . Установлено и минимально допустимое значение такого параметра, равное 60 см.

Процесс расчета расстояния между стропилами выглядит следующим образом:

1. Изначально нужно выбрать ориентировочно предполагаемый шаг стропильной системы. Отталкиваться можно от вышеуказанных значений, т.е. расстояние равно 1 м.
2. Следующее значение, которое понадобится – это длина конька (ската).
3. После этого, длина стропила разделяется на ориентировочно выбранное значение шага. Полученный результат округляется до большего значения, после чего увеличивается на 1.
4. Последнее при расчете – это деление общей длины ската на значение из предыдущего пункта. Это и будет необходимое расстояние, которое нужно соблюдать в процессе установки .

На примере можно рассмотреть конструкцию , длина ската которого равна 12 м, а ориентировочно выбранное расстояние шага – 0,8 м:

1. 12 / 0,8 = 15. Если число в расчете получилось нецелым, то его следует округлить до ближайшего целого значения.
2. 15 + 1 = 16. Прибавка на единицу для более точных расчетов количества ног в конструкции.
3. 12 / 16 = 0,75 м. Это значение будет оптимальным расстоянием шага для стропильной конструкции.

Шаг стропил

Выбор угла ската кровли и определение высоты конька

Как и в предыдущих расчетах, процесс определения высоты конька зависит от выбранного угла ската . Несмотря на то, что вальмовая конструкция крыши позволяет соорудить скаты, имеющие разное значение углов, лучше всего делать конструкцию с одинаковыми углами.

Это позволит нагрузке распределяться равномерно и иметь крыше эстетичный внешний облик.

ВНИМАНИЕ!

Значение угла наклона относительно вальмовой разновидности конструкции варьируется между 20 и 45 градусами.

На более конкретное определение такого параметра влияют :

1. Фактор повышенной нагрузки от снега предполагает сооружение конструкции с более крутым наклоном.
2. Если ветер в районе расположения дома сильный и порывистый, то рекомендуется уклон делать не больше, чем 30 градусов.
3. Намерение помещение чердака использовать под жилое помещение. В данном случае учитывается удобство передвижения по чердаку и возможность обеспечить все коммуникативные конструкции таим образом, чтобы к ним был свободный доступ в случае необходимости.
4. Покрытие, выбираемое для кровли, также играет немаловажную роль. Выбирая определенный материал, нужно поинтересоваться минимально дозволенными характеристиками в отношении угла ската.

Относительно высоты конька, то определить ее очень просто, зная значение угла ската. В конструкции необходимо условно выделить прямоугольный треугольник, в котором одна из сторон будет искомой высотой .

Формула: h = b / 2 * tanA .

Угол наклона крыши

Заключение

Этап проектирования дома и всех элементов его конструкции достаточно сложный и кропотливый. Очень важно внимательно проводить все расчеты и каждый раз их перепроверять. Облегчить такую задачу может наглядное изображение в меньшем масштабе всей будущей конструкции.

Вконтакте

Строительство вальмовой конструкции крыши с четырьмя скатами считается одним из наиболее сложных вариантов возведения и обустройства из-за наличия в каркасе многочисленных достаточно непростых узлов сопряжения. До того момента, как начнется строительство стропильной системы, необходимо сделать общий расчет с чертежом, и только после этого станет ясной ситуация, насколько массивной и тяжелой получится конструкция стропил.

Из чего состоит расчет четырехскатной крыши

В любой конструкции четырехскатной кровли, от самой простой, шатровой, до сложной вальмовой крыши ломаного типа, расчет выполняется по одной и той же схеме:

• Выполняется эскизное проектирование вальмовой крыши своими руками согласно замыслу постройки и проектному заданию;
• Разрабатывается основной чертеж вальмовой крыши;
• Выполняется расчет вальмовой крыши, наиболее нагруженных частей каркаса четырехскатной вальмовой кровли;
• Уточняют размеры основных деталей стропильной системы, выполняют деталировочные чертежи отдельных узлов.

К сведению! Только после выполнения расчетов и деталировки можно составлять смету и считать стоимость постройки красивой четырехскатной вальмовой крыши.

В данном случае приведена методика ручного расчета деревянного каркаса и стропильной системы кровли. Способ и основные этапы расчета не представляют особой сложности, выполнить проектирование и разобраться в расчетах вполне по силам даже школьникам. Если человек владеет методикой расчета, то у него есть четкое понимание того, как работает стропильная, коньковая и опорная балка, где находятся наиболее слабые звенья четырехскатной крыши.

Для определения размеров можно воспользоваться любой онлайновой программой или системой автоматизированного проектирования, но иногда оценку прочности и устойчивости приходится делать, что называется, «на ходу».

Устройство вальмовой крыши

Конструктивно классическая четырехскатная вальмовая крыша состоит из двух основных скатов и двух боковых вальм. Для расчета длин и сечений бруса необходимо составить максимально точный эскиз, или лучше — . Используя схемы с различным исполнением углов наклона и высоты крыши, можно прорисовать и просчитать различные варианты компоновки кровли, и главное — определить геометрические размеры наиболее нагруженных деталей каркаса.

Основными элементами конструкции четырехскатной крыши являются:

1. Рядовые стропильные балки, формирующие два основных ската. Стропила точно такие же по форме и исполнению, как в обычной двухскатной крыше. Скаты имеют форму равнобедренной трапеции;
2. Вальмовые угловые, называемые еще накосными или диагональными стропилами, располагаются в углах каркаса крыши и формируют так называемые вальмовые скаты в виде симметричных равнобедренных треугольников;
3. Нарожные стропила, из которых формируется плоскость вальмовых скатов;
4. Вертикальные стойки, на которые опираются коньковая балка и все четыре ската.

Кроме того, в конструкции применяется большое количество вспомогательных элементов, призванных увеличить жесткость всего четырехскатного каркаса. Это всевозможные подкосы, распорки, шпренгели, устанавливаемые в качестве опорных элементов стропил, фото.

Самые длинные стропила называются угловыми, наиболее короткие — нарожными.

Расчет параметров каркаса крыши

По условиям задачи необходимо будет, пользуясь чертежами, выполнить оценочный расчет наиболее нагруженных элементов стропильной системы — вертикальной опорной стойки и стропильной балки четырехскатной вальмовой крыши. Кроме того, нужно выполнить расчет их размеров и положение линий запила под опорные поверхности на мауэрлате и коньковом прогоне.

Обычно используются схемы с одинарным коньковым прогоном, как на чертеже, но если подкрышное пространство планируют использовать в качестве чердака или мансардного помещения, в этом случае четырехскатную крышу строят по двухпрогонной схеме. Такой вариант значительно дороже, но позволяет получить более устойчивую и жесткую вальмовую конструкцию в случае постройки кровли с большой поверхностью ската.

Оба варианта четырехскатной крыши используют наслонные стропила с фиксацией стропильных балок на мауэрлате и опорой на коньковом прогоне. Расчет обоих вальмовых крыш выполняется по одной и той же методике.

Для выполнения расчета нам потребуется:

• Определить нагрузки, действующие на каркас вальмовой крыши;
• Проверить на прочность и устойчивость вертикальную опорную стойку;
• Рассчитать прогиб и прочность рядовой и диагональной стропильной балки.

Для выполнения расчета используется упрощенная схема четырехскатной вальмовой крыши, приведенная ниже.

Все элементы каркаса четырехскатной вальмовой крыши условно можно разделить на две группы — балки, в том числе и стойки. Первые работают в условиях прогиба или под действием изгибающего момента. Вторая группа силовых элементов относится к более простым случаям, они работают в условиях линейного сжатия или растяжения. В этом случае расчет несущей способности сжатой стойки определяют из условий статической устойчивости под сжимающей нагрузкой.

Методика расчета устойчивости и прочности вертикальных опор и подкосов

На первом этапе нужно определить прочность вертикальной стойки, исходя из известной величины вертикальной нагрузки. Силу давления на вертикальные стойки вычисляют, как сумму трех составляющих — массы крыши с кровельным покрытием и веса от максимального снегового покрова. Так как скаты расположены под углом, то итоговое вертикальное давление, воспринимаемое крышей, можно грубо принять, как половину веса деревянных конструкций четырехскатной конструкции и массы снега, посчитанной, исходя из площади кровельного покрытия, перемноженной на максимальный вес 1 м 2 снежного покрова кровли для данного региона.

Прочность вертикальной опоры определяют из следующего соотношения:

σ = Р/S ≤ M с , где М с — удельная прочность на сжатие конкретной породы древесины, Р — вертикальная нагрузка под действием веса четырехскатного каркаса и массы снега, в килограммах, S — суммарная площадь поперечного сечения всех вертикальных опор в данной конструкции. Полученная от деления величина не должна быть больше М с, справочного значения, которое можно взять из справочника или СНиПа №II-25-80 . Например, стойка из сухой сосны, сечением в 120 см 2 , выдерживает огромную вертикальную нагрузку почти в 16 тонн, поэтому расчет на прочность не имеет определяющего значения.

Почти всегда расчеты вертикальных стоек выполняют по запасу устойчивости или способности опоры воспринимать усилие без деформации и изгиба.

Для классификации гибкости опоры вводят понятие коэффициента гибкости λ , для куба он равен 0, для большинства реальных деревянных опор его значение может быть от 40 до 100 единиц.

Формула расчета устойчивости длинного деревянного стержня, который представляет собой опора четырехскатной крыши, выглядит так: σ = Р/ φS ≤ M с , где φ — коэффициент продольного изгиба, определяемый согласно положениям СНиПа №II-25-80 по формуле:

• Для значений λ меньше 70 единиц φ рассчитывают по формуле: φ = 1 — 0,8(λ/100) 2 ;
• При значениях λ больше 70 единиц φ получают: φ=3000/ λ 2 .

Практическое значение φ колеблется в пределах от 0,3 до 0,7.

Проще всего использовать график, позволяющий по зависимости λ — φ и соотношений длины к диаметру опоры получить точное значение φ и выполнить проверочный расчет на устойчивость.

Прочность стропильной балки

Расчет несущих вертикальных опор, как правило, является проверочным, так как в действительности запас прочности и устойчивости стоек, изготовленных из стандартного бруса 100х150 мм, для большинства вальмовых крыш всегда больше, чем требуется в реальности. Намного важнее проверить прочность стропильной диагональной балки, которые нередко ломаются под весом снега из-за недостаточного запаса жесткости.

Для проверки прочности стропильной балки на нагрузку используется стандартная формула — (Р/φS) + (M z /W z) ≤ M y , где:

• Р — суммарная нагрузка от веса конструкции вальмовой крыши, снегового покрова и вертикальной составляющей давления от потока ветра в кг;
• S — размер поперечного сечения в см 2 ;
• W z и M z — момент сопротивления и значение изгибающего момента стропильной балки соответственно;
• M y — справочная величина сопротивления конкретной породы древесины балки изгибающему усилию.

К сведению! При угле наклона менее 27 о, величиной ветровой нагрузки на каркас вальмовой четырехскатной крыши можно пренебречь, но при этом возрастает составляющая от снега и дополнительного веса обрешетки.

Все расчеты на прочность выполняются из предположения, что древесина балки, используемой для стропил вальмовой крыши, не имеет дефектов и повреждений, что на практике не всегда соответствует действительности. Кроме того, доски из разных частей ствола дерева имеют разную прочность, поэтому стропила для четырехскатной вальмовой крыши выполняют составными, в виде пакета из сбитых двух-трех досок 50х150 мм. Расчеты такого стропила по стандартной схеме.

Расчет геометрии элементов вальмовой четырехскатной крыши

Конструкцию вальмовой четырехскатной крыши можно представить в виде пространственного набора прямоугольников и трапеций.

Исходными величинами являются размеры прямоугольника мауэрлата, по которым будет выполняться расчет всех элементов каркаса четырехскатной крыши.

Первоначально нужно рассчитать высоту вертикальных опорных стоек. Для этого используется величина, равная половине длины боковой стены, за вычетом ½ толщины стенки дома S . Зная угол наклона свеса А, легко определяем высоту вертикальной опоры конькового бруса по формуле: Н к =0,5(L bc — 0,5S)*tgА .

Приняв тот факт, что L oq =L do , можем определить:

• Длину горизонтальной проекции угловой стропильной балки по формуле планиметрии L oc = 1.22*L do и, соответственно, размер самого диагонального стропило L ac, используя теорему Пифагора и катеты L oc и H k ;
• Длину конькового прогона, как продольный размер коробки здания, за вычетом удвоенной длины L do , L ak =L cm -2L do .

Кроме собственно размеров каркаса, необходимо выполнить расчет мест запила рядовой и диагональной стропильных балок.

Для этого по нижней кромке доски рядового стропило откладывают полученный расчетом размер H ad , после откладывается ширина мауэрлата под углом наклона ската и выполняется клиновидный запил, как на рисунке.

Заключение

Для грамотного оперирования требуются определенные знания в строительной механике и сопромате, особенно в вопросах прочности и устойчивости конструкций. Тем не менее для простых схем, например, для беседки или сарая, проблемы прочности не столь критичны. Достаточно знать правила геометрического расчета четырехскатной крыши вальмового типа, а для наиболее важных опорных и стропильных элементов использовать брус с увеличенным запасом прочности.

Планирование будущего облика крыши дома практически всегда упирается в проблему проверки спроектированной стропильной системы на прочность, жесткость и устойчивость. Очень красивые и изящные на бумаге четырехскатные, шатровые, ломаные, вальмовые и полувальмовые конструкции на практике требуют от застройщика знаний и понимания того, как рассчитать вальмовую крышу наиболее понятным и доступным способом. Чем сложнее и замысловатее компонуется кровельная конструкция, тем сложнее рассчитать ее характеристики и получить достоверный результат.

Что значит правильно рассчитать крышу

Существует несколько основных методик, позволяющих рассчитать вальмовую крышу дома с относительно небольшой погрешностью. Все они широко используются в повседневном проектировании и многократно проверены на практике. Для частного застройщика-непрофессионала можно использовать три способа, позволяющие рассчитать параметры кровли, владея знаниями в пределах школьного курса математики:

• Табличный способ расчета, самый любимый и широко используемый в проектировании вальмовых и любых других стандартных кровельных схем. Он позволяет рассчитать основные параметры конструкции кровли, используя табличные данные, сведенные в справочники и методички;
• Рассчитать параметры на основании тригонометрических формул и простейшей модели вальмовой крыши. Графическим построением и вычерчиванием будущей вальмовой конструкции в увеличенном масштабе можно получить все необходимые сведения о параметрах кровли простым измерением;
• Использование готовых программ и онлайн калькуляторов. Сделать подобный объем работы вручную, рассчитать прочность и геометрию крыши без базового образования и подготовки другим способом практически невозможно.

Специализированных программ существует превеликое множество, и нередко правильно подобрать правильный программный комплекс на сегодня значительно сложнее, чем рассчитать с его помощью геометрию вальмовой крыши.

К сведению! Полноценные программные комплексы обладают высокой гибкостью настройки и позволяют рассчитать самые сложные варианты, например, сделать расчет вальмовой крыши с эркером.

Как и с любой другой программой, при работе с АСПСК нужно понимать суть расчетов, при необходимости уметь выполнить проверочный расчет угла вальмовой крыши с помощью школьных тригонометрических формул. На сегодняшний день практически все более-менее сложные расчеты выполняются с применением всего трех основных методик. Даже опытные и уверенные в своих силах инженеры-проектировщики и архитекторы предпочитают выполнять расчет четырехскатной вальмовой крыши с обязательной перепроверкой, что называется, «на бумажке».

Что такое вальмовая крыша, и почему нужно ее рассчитать

Вальмовая схема на сегодняшний день применяется в 90 случаях из 100 при строительстве новых и ремонте старых домов. Четырехскатная крыша, вальмовой или полувальмовой схемы, обладает целым радом преимуществ:

• Конструкция получается достаточно компактной, с хорошей устойчивостью к горизонтально ветровой нагрузке, давлению дождевой воды и снеговых пластов;
• Вальмовая кровельная схема позволяет снизить до минимума потери тепла через кровельное покрытие и ликвидировать затекание воды через фронтоны, чем нередко страдают двухскатные кровельные схемы;
• Вес стропильного каркаса и кровельного материала вальмовой крыши меньше, чем у традиционных двухскатных конструкций, но стоимость работ по сборке и обустройству значительно выше.

Если рассчитать крышу по всем правилам, стоимость обустройства кровли лишь ненамного превысит традиционные односкатные и двухскатные конструкции. В результате, потратив некоторые ресурсы на то, чтобы рассчитать оптимальные параметры вальмовой крыши, можно максимально оптимизировать затраты, и одновременно получить наиболее прочную, теплую и долговечную кровельную конструкцию.

Особенности применения различных методик расчета вальмовой крыши

Кроме прочности и устойчивости конструкции, немаловажной информацией является расход материалов, прежде всего дорогостоящих, длинномерного бруса и бревен, утеплителя и кровельного покрытия. Прежде чем рассчитать выбранный вариант на жесткость и прогиб стропильных балок, выполняют предварительный выбор и расчет угла вальмовой крыши. От данного параметра зависит:

• Подбор высоты конька и характер кровельного материала, планируемого к использованию в конструкции вальмовой кровли;
• Опираясь на значение угла и кровельный материал, можно выполнить расчет площади вальмовой крыши и размер силовых элементов.

Зная параметры кровли, элементов стропильного каркаса, несложно будет рассчитать общий вес вальмовой конструкции и стоимость материалов. Можно рассчитать затраты на возведение крыши и величину давления на стены и фундамент здания.

Простейший расчет геометрии вальмовой крыши

Для предварительного расчета каркаса вальмовой кровли можно использовать упрощенную модель, приведенную на рисунке ниже.

В качестве исходных параметров принимаем размеры основания кровли или коробки здания. Перед тем как рассчитать площадь вальмовой крыши, необходимо решить вопрос угла наклона. Обычно заказчик предлагает несколько вариантов кровельного покрытия, для каждого из них существует свой оптимальный угол наклона. Вторым фактором, который необходимо знать, чтобы правильно рассчитать несущую способность крыши, является максимальная толщина и вес снегового покрова. Для более высоких широт угол вальмовой крыши выбирают не менее 30 о и даже 45 о, что позволяет не учитывать давление снежной массы на стропила.

Важно! Упрощенная модель шатровой крыши может использоваться для того, чтобы рассчитать любую вальмовую конструкцию. Например, для расчета площади классического варианта крыши с двумя короткими вальмами и двумя удлиненными вальмовыми скатами достаточно добавить к площади шатровой кровли величину поверхности прямоугольников скатов, образованных коньковой балкой и длинной рядовой стропильной ногой.

После выбора угла необходимо рассчитать конек вальмовой крыши, сделать это несложно, по формуле синуса или тангенса угла прямоугольного треугольника. Используя тригонометрические формулы, можно рассчитать длину рядовых и угловых стропил, но на практике чаще всего размеры отдельных элементов стропильного каркаса просто пересчитывают по коэффициентам из таблиц. Зная угол наклона и длину рядового стропила, можно рассчитать угловые и промежуточные значения.

После того как стали известны предварительные значения размеров конька, наслонных и рядовых стропил, необходимо составить точный чертеж вальмовой крыши, на котором графическим способом можно рассчитать и точнее измерить получившиеся детали дополнительных силовых элементов. Таким способом выполнялся расчет деревянных остовов кораблей, мостов, сложные конструкции зданий из камня и дерева на протяжении нескольких веков, пока не появились современные математические методы.

При использовании достаточно маленького масштаба, примерно 1:7 или 1:10, можно графическим методом рассчитать на готовом чертеже абсолютно все детали вальмовой крыши. Как ни странно, но точность такого расчета лишь немногим превышает стандартную величину, принятую для рядовых инженерных расчетов. Тем более, при составлении деталировки и расчете размеров заготовок под конкретные детали, например, под стропильные балки или подкосы, длину и сечение выбирают с требуемым припуском на обрезку или шлифовку поверхности бруса.

Только после прорисовки чернового чертежа конструкции можно приступать к выполнению самого ответственного этапа — проведению расчета на прочность и жесткость, или чаще всего — максимальную величину прогиба стропил, коньковой балки, свесов и других элементов конструкции. Проще всего рассчитать параметры крыши, используя готовую программу.

Методика расчета вальмовой крыши с помощью программ

В простейшем случае выполнить проверку и рассчитать предварительные сведения и характеристики вальмовой крыши можно с помощью онлайн калькулятора. Компании, предоставляющие онлайновые программные комплексы, используют готовые модули, в которых заложены основные требования строительных норм и правил «Нагрузки и воздействия», а также определяющие положения ТКП 45-5.05-146-2009. Правда, рассчитать такой калькулятор сможет лишь наиболее простой вариант вальмовой крыши.

Для расчета потребуется ввести лишь ограниченный набор основных сведений о конструкции кровли:

• Размеры основания или мауэрлата крыши;
• Угол наклона скатов;
• Длину торцевых и боковых свесов;
• Материалы для изготовления несущих элементов и кровельного покрытия;
• Шаг стропильных ног и обрешетки;
• Данные о ветровой и снеговой нагрузке для конкретного региона.

На выходе калькулятор программа выдает достаточно большой объем информации. Прежде всего, проверяется соответствие заложенного угла наклона стропил выбранному материалу для кровельного покрытия. Вторым пунктом программа попробует рассчитать площадь кровли с учетом свесов и общую нагрузку на стропильную систему по заданным углам наклона вальмы и боковых скатов, отдельно для чистого кровельного материала и отдельно под максимальным слоем снега.

На втором этапе выдаются параметры стропильной системы:

• Длина вальмовых, угловых и рядовых стропил;
• Количество стропильных ног на каждой части вальмовой крыши;
• Общий вес стропильного каркаса и рекомендуемое сечение для каждой из стропил.

В результате работы программы можно дополнительно узнать объем пиломатериалов и площадь кровельного покрытия. Полученные данные позволяют рассчитать затраты и стоимость материалов на изготовление крыши. В некоторых калькуляторах можно получать несколько вариантов расчетов, но чаще всего рассчитывать наиболее дешевый и прочный вариант приходится самостоятельно. В среднем, для получения наиболее оптимальной схемы наклона и размеров стропил, приходится отработать не менее 30-35 различных вариантов. К стоимости обычно добавляют 10-12% на издержки, связанные с подготовкой к стройке и доставкой к месту строительства.

Заключение

Существенным недостатком таких калькуляторов является упрощенная схема, по которой приходится рассчитывать параметры вальмовой крыши. Простая онлайн программа не дает ответа на основной вопрос — насколько устойчивым и жестким будет каркас, и какова будет величина максимального прогиба стропил и обрешетки в самых неблагоприятных условиях нагружения. Поэтому сложные варианты кровельных конструкций лучше всего рассчитывать с помощью специализированных программных комплексов АСПСК.

У четырехскатных крыш масса увесистых преимуществ. В их числе фигурируют эстетические качества и существенное снижение ветровой нагрузки. За счет отказа от фронтонных стенок сокращается итоговая стоимость сооружения. Однако в технологическом отношении вальмовые конструкции относятся к одному из наиболее сложных вариантов, нуждающихся в тщательном подборе пропорций и обязательном проектировании.

В обязательном порядке необходимо сделать расчет четырехскатной крыши, требующийся для безупречного результата строительства. Как это правильно сделать мы и будем разбирать в данной статье.

Типичные представители класса четырехскатных крыш – вальмовые и шатровые разновидности с соответствующим количеством скатных плоскостей. Основным признаком является отсутствие торцовых стенок, благодаря чему создается своеобразная «обтекаемая» форма.

Подобная конфигурация весьма популярна в регионах, характеризующихся высокой ветровой нагрузкой, активно востребована в областях с редкой растительностью и в горных районах.

Эффектные очертания вальмовых крыш послужили основанием для ощутимого расширения сферы использования. Означенные схемы применяют не только ради снижения действия порывистых ветров, но и из чисто архитектурно-дизайнерских соображений.

К тому же крыши с четырьмя скатами способствуют отводу дождевой воды, а при грамотном подборе крутизны еще и препятствуют накоплению снежных залежей.

Элементы крыши с четырьмя скатами

Из-за наклонного положения торцевых плоскостей, форма скатов этого вида конструкций далека от прямоугольника. По геометрическим показателям в вальмовых крышах их делят на две симметричные пары равнобедренных треугольников и трапеций. Треугольники, называемые вальмами, как раз и легли в основу технического термина. У шатровых крыш с квадратом в основании есть только вальмы.

Разберем устройство основного вальмового варианта как наиболее яркого представителя класса четырехскатных крыш. Если рассматривать их центральную часть без наклонных торцевых участков, то сложно не заметить сходства со стандартной двускатной крышей.

Сооружают центральную часть по аналогии с двухскатными конструкциями, применяя . Приоритеты у наслонного типа, согласно которому стропилины опираются на расположенную в вершине крыши прогонную балку. Она определяет коньковый излом или иначе ребро. Сам прогон устанавливается на прогонную раму, состоящую из стоек и уложенного горизонтально лежня. Жесткость рамы обеспечивает несколько ветровых связей.

Прогонную раму вальмовой крыши необходимо опереть на надежное основание. Оптимальную базу представляет несущая стена, расположенная в центре обустраиваемой коробки. Вместо одного центрального прогона в многопролетных вальмовых стропильных системах может быть два параллельных аналога, опирающиеся на две несущие стены.

В случае отсутствия несущих стен, пригодных для установки на них прогонной рамы, основанием для устройства вальмовой обязано стать мощное перекрытие. Оно должно выдерживать давление стропильной системы вместе с компонентами кровельного пирога и со всеми разновидностями атмосферных нагрузок.

При использовании в качестве перекрытия бетонных плит можно сооружать крышу любой степени сложности. Бетонное основание без проблем выдержит установку многочисленных конструктивных деталей, вес материала, мощные снеговые залежи в разжелобках. Особо рассчитывать детали четырехскатной крыши дома с подобным верхним перекрытием нет необходимости, если оно было проверено на сосредоточенное воздействие.

При устройстве балочного деревянного перекрытия прогонную раму устанавливают на толстый брус 100×200 мм или 150×200 мм, из которого его и сооружают. Из аналогичного материала выполняют сам прогон и лежень, если он используется в строительстве крыши. Подставки под стойки прогонной рамы укладывают в крест балкам перекрытия. Их, ветровые связи и подкосы стоек выполняют из бруса 100×150 мм.

Все сложность устройства четырехскатной конструкции заключается в устройстве опоры для вальм и сопряженных с ними зон основных скатов. Для этого углы коробки соединяют с коньковым прогоном диагональными стропилинами, именуемыми иначе накосными стропильными ногами.

Плоскость скатов в зоне расположения вальм формируют нарожники – укороченные стропильные ноги, устанавливаемые с шагом, равным шагу установки рядовых наслонных стропилин. Диагонали в некотором роде выполняют функцию конькового прогона, т.к. опирание коротких стропильных ног производится именно на них. Потому их чаще всего выполняют из сдвоенной доски, используемой для устройства стропильной системы.

Сшивание двух досок для устройства диагональных стропил позволяет решить несколько значимых задач одновременно:

• Увеличивает несущую способность, благодаря чему насосная нога без повреждений и смещений относительно элементов системы держит вес кровельного пирога, осадков и обслуживающего работника при необходимости проведения ремонта.
• Позволяет сформировать условно неразрезанную балку длиной, необходимой для перекрытия пролета от края конькового прогона до угла. Стандартной длины доски, применяемой в строительстве стропильной системы обычно для этого недостаточно. Сплачивание со смешением края доски позволяет увеличить длину и толщину.
• Предоставляет возможность применять в строительстве системы доски одной высоты, что исключает необходимость в подгонке и дополнительных расчетах.

Проще говоря, с материалом одного размера существенно проще работать, где надо банально спаривая его, и применяя без сдваивания там, где не надо.

Когда накосной стропилине приходится перекрывать большой пролет, для обеспечения ее жесткости устанавливают дополнительные опоры. Их выполняют в виде стоек из бруса или спаренной доски, подкоса или шпренгельной фермы.

Дополнительные опоры используются в следующем порядке:

• Если длина диагональной стропилины не превышает 7,5 м, жесткость конструкции обеспечивается одним подкосом. Низ его упирают в лежень, верх в стропильную ногу. Элемент располагают ближе к коньковому прогону, устанавливают под углом 45–53° по отношению к горизонту.
• Если длина накосной стропильной ноги до 9 м, кроме подкоса используется еще одна опора. Это стойка или шпренгельная ферма, установленная на расстоянии в четверть пролета от угла коробки.
• Если длина диагонального элемента больше 9 м, кроме перечисленных опор вводится еще одна стойка по центру пролета. На ж/б перекрытие ее устанавливают через гидроизоляцию прямо на основание. На деревянном перекрытии под нее устраивают горизонтальную балку-подставку.

Сращивание двух досок накосной стропилины выполняется так, чтобы места состыковки не приходились на опору. Отступить следует на расстояние равное 0,15×L, где L – это полная длина перекрываемого диагональю пролета.

Учитывая такое количество конструктивных нюансов, перед строительством вальмовой крыши необходимо все досконально спроектировать и рассчитать. В процессе создания проекта он, естественно, будет корректироваться и изменяться, чтобы в конечном итоге элементы системы смогли взаимосвязано работать.

Чердак как конструктивная составляющая

Все элементы четырехскатной кровельной конструкции могут быть объединены в цельную систему, т.е. не иметь чердака. Указанные виды крыш называют совмещенными. Их сооружают над мансардами или над хозяйственными постройками, в которых нет смысла отделять кровельную конструкцию от помещения верхним перекрытием. Если же они разделяются чердаком, крыши называются чердачными. Это наиболее распространенный в жилищном строительстве вариант.

Чердачное пространство четырехскатных конструкций редко обустраивают с целью эксплуатации. Дело в том, что скошенное положение всех скатных плоскостей существенно ограничивает полезную площадь. Помещение с просветом, достаточным для распрямления в полный рост, получается слишком маленьким, что особенно заметно, если загородное имение не отличается внушительными габаритами.

Если нет предпосылок для обустройства чердака, утепление проводят по верхнему перекрытию. Если все же планируется использование пространства, то теплоизоляцию закладывают между стропилинами. Ввиду перечисленных причин необходимо на стадии разработки собственного проекта определиться с назначением чердака, т.к. это решение повлияет на последующие расчеты.

Шаг установки стропильных ног

Шаг между стропилинами – обычно величина относительная, ее можно слегка увеличить или уменьшить в пределах, указанных производителем кровельного покрытия. Например, под стопила можно устанавливать через равные расстояния, значения которых находятся в интервале 0,6 – 0,9 м.

Разброс заметный, но практически не влияющий на несущую способность стропильной системы. Потому что при увеличении шага некоторое ослабление конструкции нивелирует обрешетка, для устройства которой берут брусок большего размера. Таким же образом поступают, если укладывать предстоит профнастил. А вот под битумную черепицу шагу позволено достигать значений в 1,0 – 1,2 м, потому что кровля укладывается на сплошную обрешетку из листовой фанеры.

Традиционный алгоритм выбора шага для конструкций без утеплителя заключается в разбивке стены на равные отрезки. При сооружении утепленной крыши ориентируются на ширину плит теплоизоляции, чтобы они смогли полностью заполнить пространство между стропилинами без прирезанных кусков.

Подбор угла наклона скатов

Определение верного наклона скатных плоскостей избавит от проблем в эксплуатации и многократно увеличит сроки службы кровельной системы. Указанный угол задает высоту конька и геометрические пропорции конструкции. Потому перед тем, как начать рассчитывать размеры стропилин для четырехскатной крыши, следует досконально разобраться с этим параметром.

Вальмовая конструкция может быть практически плоской, пологой и довольно крутой. В выборе угла наклона скатов есть огромное количество факторов, требующих безоговорочного учета, это:

• Вес кровельного покрытия. Чем больше удельная масса материала, распределенного на один метр крыши в проекции на основание, тем круче должна быть конструкция. Таким способом снижается общая нагрузка на стропильную систему.
• Размер элементов покрытия. Чем меньше детали штучной кровли, к примеру, керамической черепицы, тем больше вероятность просачивания воды через ее многочисленные соединения. Чем меньше стыков между крупногабаритными листами, тем более низким разрешено быть углу ската.
• Регион строительства. В областях с обильным выпадением снега зимой скаты крыш принято располагать под углом от 45º, что полностью исключает задержку осадков на поверхности кровли. В местностях с внушительной ветровой нагрузкой оптимальная крутизна крыш 4 – 7º.
• Высота дымоходной трубы. Учитывается для твердотопливных печей и каминов. Общая высота дымового канала должна быть не менее пяти метров с учетом отрезка за пределами кровли. Для небольшого одноэтажного домика с пологой крышей подобный вариант не подойдет, придется выбрать другой дымоход и тип отопительного агрегата.
• Противопожарные требования. Необходимо соблюдать для чердачных конструкций. Размер чердака обязан обеспечивать сквозной проход по верхнему перекрытию высотой не менее 1,6 м. Минимальная ширина прохода 1,2 м.

Для небольших чердачных отсеков длиной до 2 м размеры прохода в обоих направлениях допускается уменьшить на 0,4 и 0,3 м соответственно.

Все вышеописанные обстоятельства необходимо учитывать при проектировании крыши. Без грамотного проекта нельзя приступать к расчетам. Не стоит пугаться многократных переделок и подгонок под реальный материал и специфику коробки дома. Корректировки неизбежны, но провести их лучше на бумаге или мониторе, чем исправлять на объекте.

Кроме того, на стадии проектирования нужно выбрать способ формирования карнизных свесов. Их можно обеспечить установкой стропильных ног с выпуском за мауэрлат и стену. Второй вариант – полное опирание спиленной в горизонт нижней пятки стропильной ноги на мауэрлат без выпуска за стену.

Алгоритм расчета нагрузки

Расчет несущей способности элементов конструкции производится по суммарной нагрузке в зимний период, т.к. именно в это время крыша нагружена больше всего. На стропильную систему давят снежные залежи, ветра, вес кровельного пирога и внутренней обшивки. При намокании масса утеплителя, к примеру, увеличивается, потому в расчетах принято применять коэффициент запаса.

Для расчета сечения стропильных ног общее давление снега, кровельного пирога и ветра складываются банальным способом, а результат перемножается на коэффициент запаса прочности 1,1. Полученное значение выражается в кг/м 2 , т.к. распределяется на условный квадратный метр площади.

Отметим, что для точных расчетов полученный результат необходимо перевести в линейную величину, которая должна выражаться в кг/м. Ведь стропила устанавливаются не сплошняком, а с заданным шагом, а суммарная нагрузка действует на крышу в целом. А нам нужно определить давление, действующее вдоль оси продольного элемента системы.

Для перевода в требующиеся нам единицы суммарную нагрузку следует помножить на шаг установки стропилин. Если итог не устроит, расстояние между стропилинами можно несколько расширить или сократить. Корректировкой площади сбора нагрузки производится уменьшение или увеличение ее значения.

Как найти нагрузку от снега и ветра

По правилам вычисление несущей способности элементов стропильной системы проводят по двум предельным состояниям:

• На разрушение. Имеется в виду такое состояние стропильной системы, когда полностью исчерпан лимит прочности, выносливости, устойчивости. По-другому ее именуют расчетной нагрузкой, обозначающей максимально возможный предел, превышение которого приводит к полному разрушению конструкции.
• На прогиб. Это состояние характеризуется развитием деформаций, в результате которых нарушаются соединения и раскрываются узлы. Называется нормативной нагрузкой, итогом превышения которой бывают внушительные прогибы. Конструкция в результате не разрушена, но без ремонта ее эксплуатация не представляется возможной.

В строительных организациях расчеты несущей способности проводятся для обоих состояний, чтобы исключить вероятность прогиба или разрушения проектируемой крыши. Чтобы облегчить себе задачу можно пойти простейшим путем и узнать у них требующиеся значения.

Частнику, намеревающемуся один раз спроектировать, рассчитать и построить крышу, не обязательно вникать во все премудрости и формулы. Достаточно уяснить, что для определения предельного состояния на разрушение понадобится нагрузка от массы снега.

Обозначим ее Q расч.сн. – это расчетное значение. Это и есть расчетное значение, для поиска которого при отсутствии других источников следует обратиться к карте районирования территории РФ, составленной по среднестатистической снеговой нагрузке.

Простейший путь получения нормативной нагрузки, которую мы обозначим Q норм.сн. состоит в умножении расчетного значения на коэффициент 0,7.

Т.е. действуем по следующей схеме:

• Нашли свой населенный пункт на карте и выяснили, к какой зоне он относится.
• Определили по таблице среднестатистическую величину расчетного значения нагрузки от осадков согласно типу региона.
• Помножили расчетное значение на 0,7 для вычисления предельного состояния на прогиб.

Скатную крышу можно смело сравнить с холмом или скалой, возвышающейся над остальными точками рельефа. Понятно, что в зависимости от крутизны и направления ветра на подобной возвышенности снежные залежи буду распределяться неравномерно.

Потому для сложных в архитектурном отношении конструкций, имеющих несколько вальмовых ребер и ендов, применяется поправочный коэффициент µ.

В указанных ситуациях на оба предельных значения зачастую влияет угол наклона скатов и направление преобладающих ветров. Если в районе строительства наблюдается повышенная ветровая активность и изобилие осадков, то в расчеты коэффициент следует включить.

Ветровая нагрузка определяется схожим способом. Для ее вычисления необходимо воспользоваться соответствующей картой районирования с делением РФ на области с равными показателями давления ветра. Но на карте мы найдем не расчетную ветровую нагрузку W р, а значение, которое следует умножить на k (z) – коэффициент зависимости силы ветра от высоты z и c – табличный аэродинамический коэффициент.

Нормативное значение ветра находим по уже знакомой схеме умножением на 0,7.

Определение веса кровли

Общий вес кровли складывается из веса кровельного покрытия, приблизительное значение которого можно взять из приведенной выше таблицы, веса обрешетки и утеплителя, если он применяется в обустройстве крыши.

Массу обрешетки надо будет рассчитать, исходя из ее вида, способа установки и веса материала. К примеру, вес кубометра бруска составляет 500 кг/м 3 . Если разреженную обрешетку под металлочерепицу устраивают путем установки решетин 30×50 мм через каждые 0,3 м, то на квадратный метр крыши придется.

Разберем пример. На один квадрат крыши придется 3 элемента разреженной обрешетки, каждый из которых вычисляется так: 1м длинны × 0,03 м высоты × 0,05 м ширины × 500 кг/м з. В итоге получится вес решетины 0,75 кг, вес обрешетки 2,25 кг.

А при сооружении нужно будет просто удельный вес материала, у ОСП или фанерной плиты это 650 кг/м 3 , помножить на ее толщину. Удельный вес теплоизоляции обычно указывается производителем, его приходящуюся на метр площади массу найти проще всего.

Полученные значения веса кровли, теплоизоляции и обрешетки суммируются, переводятся в линейное значение, результат которого следует сверить с требованиями СНиП 2.01.07-85. Для ориентира значение расчетной нагрузки обычно не превышает 450 кг/м 2 , нормативной 315 кг/м 2 .

Принцип проектирования и расчетов перед сооружением крыши с четырьмя скатами:

Нюансы конструирования четырехскатных крыш:

Знакомство с программными средствами, облегчающими расчеты:

Вместо заключения. Многолетний опыт устройства вальмовых крыш в наших средних широтах показал, что для изготовления стропил под металлическую кровлю или битумную черепицу отлично подходит доска 50×100 или 50×150 мм. Для утепленной конструкции рекомендовано предпочесть второй вариант, чтобы не было необходимости наращивать дополнительную контробрешетку и тем самым незапланированно утяжелять крышу.

Для опор, прогона и лежня прогонной рамы потребуется материал 100×150 мм, для устройства подкосов, ветровых связей, ветровой доски по периметру достаточно доски 25×100 или 25×150 мм. Диагональные ноги сшиваются из двух досок.

Как измерить, вырезать и построить стропила крыши

Источник изображения: Journal of Light Construction

Строительство крыши начинается с каркаса.

Он не только обеспечивает необходимую поддержку веса крыши, но и определяет конструкцию крыши, чердачное пространство, соборный потолок и возможности слуховых окон.

У вас есть два основных варианта каркаса крыши – фермы и стропила.

В то время как многие опытные строители предпочитают сборные кровельные фермы из-за их удобства и экономичности, сборные стропила, возможно, более подходят для небольших и нестандартных конструкций.

Получите бесплатную оценку от проверенных компаний по производству каркасов крыш рядом со мной

Стропила могут сэкономить вам на стоимости доставки и требуют минимального пространства для сборки. Кроме того, отдельные элементы каркаса весят меньше, чем полностью построенные фермы, а это означает, что вам потребуется меньше сил для работы. Стропила также обеспечивают максимальное пространство на чердаке после завершения строительства.

Процесс возведения крыши может быть сложным для непосвященных, когда речь идет о крышах сложной формы, таких как вальмовая, мансардная и вальмовая. Тем не менее, строительство стропил для основных типов крыш, таких как фронтон или навес, относительно просто с некоторыми знаниями в области геометрии и плотницких работ.

В этой статье приведены пошаговые инструкции по измерению, обрезке и монтажу основных стропил двускатной крыши.

На этой странице

• Разборка стропил крыши
• Необходимое оборудование
• Стропила строительные
  • Понимание измерений
  • Настройка уклона крыши
  • Сбор пиломатериалов
  • Очерчивание разрезов
  • Делаем разрезы
  • Сборка стропил

Основы каркаса крыши: что такое стропила?

Одинарная стропильная рама обычно состоит из трех компонентов:

• Стропила
• Коньковая доска
• Стяжки для стропил

Каркас крыши: основные термины и определения

Стропила

Стропила представляют собой диагональные элементы, которые непосредственно поддерживают настил крыши.

Коньковая доска

Коньковая доска служит поверхностью для крепления противоположных стропил и не обеспечивает структурной поддержки.

Стяжка для стропил

Стяжка для стропил противостоит внешним силам, воздействующим на несущие стены. Поскольку стропила сидят поверх стеновых пластин под углом, они воздействуют на внешние стены горизонтальными силами. Стяжки для стропил, которые часто используются в качестве потолочных балок, не позволяют этим горизонтальным силам вызывать «блинчики» на стенах.

Коньковая балка

В некоторых системах каркаса используется коньковая балка в сочетании с коньковыми стойками вместо коньковой доски, которая обеспечивает структурную поддержку стропил. Для крыш с шагом менее 3:12 правила требуют коньковых балок, поскольку они уменьшают экстремальные внешние силы на стены. Коньковая балка может устранить необходимость в стяжках для стропил, что часто имеет первостепенное значение для эстетики потолка собора.

Стяжки с воротником

В некоторых случаях требуются стяжки с воротником , которые часто путают со стяжками для стропил. Хотя они проходят параллельно стяжкам стропил, они располагаются ближе к верхней трети стропила, чтобы не допустить разделения на коньке, а не на стенах. Завязки с воротником в основном используются там, где нормы требуют повышенной прочности гребня, например, в климате с сильным ветром.

Инструменты, необходимые для сборки стропил крыши

Для сборки стропил крыши соберите следующие материалы:

• Пиломатериалы
• Рамочный угольник или скоростной угольник
• Карандаш
• Пила
• Рулетка
• Молоток и гвозди или пистолет для гвоздей
• Хотя бы один помощник
• Строительный калькулятор (дополнительно)

Как построить стропила крыши

1. Знайте свои размеры

Перед тем, как что-либо вырезать, вам нужно знать пролет, высоту, высоту и линейную длину каркаса крыши.

• Пролет: длина между наружными несущими стенами
• Высота: высота конька крыши от центра пролета
• Ход: половина размаха
• Линия: «гипотенуза» треугольника, как на расстоянии по диагонали от наружной стены до центра конька по стропилу

Размеры пролета и длины зависят от размеров стены. Прежде чем вы сможете установить крышу, стены должны быть на месте. В свою очередь, у вас уже должен быть свой диапазон и прогон измерений, с которыми можно работать.

С другой стороны, размеры подъема и линии зависят от уклона вашей крыши.

2. Определите уклон крыши

Уклон крыши определяет углы, под которыми вам нужно обрезать стропила, а также их длину.

К счастью, вы можете определить угол наклона крыши с помощью простого уравнения: деление высоты на длину.

Например, если ваше стропило поднимается на 6 дюймов через каждые 12 дюймов прогона, уклон вашей крыши составит 6:12.

Возможно, вам потребуется ознакомиться со строительными нормами и правилами, чтобы убедиться, что уклон вашей крыши соответствует требованиям к планируемому кровельному материалу. Например, Международный Жилищный Кодекс требует, чтобы уклон крыши был не менее 2:12 для битумной черепицы. Если она ниже, вам нужно будет использовать плоскую крышу, чтобы соответствовать стандартам.

Измерения высоты и линии

После того, как вы определите угол наклона крыши, вы сможете определить размеры высоты и линии.

Помните, что вы уже должны знать длину крыши. Вручную вы можете создать пропорцию между вашим фиксированным уклоном крыши (подъем над уклоном, например, 6:12) и фактическим уклоном крыши, чтобы найти недостающее значение (фактический подъем).

Рассчитав подъем и разбег, вы сможете рассчитать длину линии (гипотенузу треугольника) с помощью теоремы Пифагора.

Если вы не уверены в своих математических способностях, подрядчик может использовать строительный калькулятор с функцией стропила, чтобы ускорить процесс.

Независимо от длины линии, вы должны учитывать ширину коньковой доски, которая будет проходить между противоположными стропилами. Если ваша коньковая доска имеет толщину 1 1/2 дюйма, вычтите 3/4 дюйма длины линии из каждого стропила.

3. Покупка пиломатериалов

Источник изображения: Bloomberg

Прежде чем покупать пиломатериалы для каркаса крыши, необходимо учесть две вещи:

• Какой длины должны быть доски?
• Сколько кадров мне нужно?

Длина доски

После того, как мы определили все размеры, мы знаем, что нельзя покупать пиломатериалы короче требуемой длины. Мы рекомендуем использовать пиломатериалы по крайней мере на фут длиннее ваших окончательных размеров плюс свес стропил, чтобы обеспечить достаточно места для распилов.

Сколько рам

Существует два крайних метода планирования рам с заданной длиной стропил.

• Максимальное количество рам, самая слабая допустимая древесина
• Минимальное количество рам, достаточно прочный пиломатериал

Например, самое широкое расстояние между обычными стропилами составляет 24 дюйма по центру, что означает установку нового стропильного ряда через каждые два фута вдоль стен. Поскольку у вас меньше стропил, поддерживающих крышу, древесина должна быть прочнее.

С другой стороны, стропила через каждые 12 дюймов по центру, кратчайшее расстояние, требуемое нормами, могут поддерживать крышу из более слабого дерева, поскольку система состоит из большего количества рам.

Прочность пиломатериалов определяется породой, сортом и размерами распила. Вместо того, чтобы взвешивать все эти переменные самостоятельно, Американский совет по дереву предоставляет таблицы, в которых указаны максимально допустимые пролеты пиломатериалов из хвойных пород стандартных размеров при нормальных нагрузках в зависимости от расстояния между стропилами.

После проверки пиломатериалов вы можете рассчитать, сколько досок вам нужно.

Допустим, вам нужны стропила 24 дюйма по центру на 16-футовой длине здания. Для каждой рамы требуется две стропила. Если через каждые полметра стоят стропила, нам понадобится 8 рам, значит, для стропил нужно 16 пиломатериалов.

Затем вы должны учесть коньковую доску, которая должна быть на один размер больше, чем ваши стропила, чтобы было достаточно места для гвоздей. Если вы используете стропила 2 на 6, ваша коньковая доска должна быть 2 на 8, которая проходит по всей длине здания плюс выступ. Если ваше здание слишком длинное, вам может понадобиться соединить два куска коньковой доски вместе.

Не забудьте про стяжки для стропил и хомуты, если они нужны.

Как всегда, вы должны заказать больше пиломатериалов, чем вам нужно, чтобы учесть ошибки.

4. Наметить разрезы

У нас есть пиломатериалы. Теперь пришло время вырезать наши стропила.

Для обычного стропила необходимо сделать пять пропилов.

• Отвесные врезы : место соединения стропила с коньком
• Концевой срез : нижний конец стропила, на котором устанавливается карниз крыши
• Птичий патрубок : место соединения стропила с верхней пластиной стены
  • Вырез сиденья
  • Каблук
• Вырез фасции : укорачивание нижней части стропила для размещения рейки и софита, при необходимости

Начните с контура вертикального разреза. Для этого вам нужно карандашом указать угол резки, следуя заданному углу наклона крыши. Профессиональные плотники определяют необходимый угол с помощью угольника или угольника.

Мы объясняем процесс с помощью обрамляющего угольника. С помощью этого инструмента полезно использовать лестничные датчики, которые обеспечивают постоянство измерений.

Начните с выбора самых прямых пиломатериалов, которые у вас есть. Если есть кривая или «корона», убедитесь, что она обращена вверх, чтобы предотвратить провисание крыши после установки.

Использование обрамляющего угольника

Длинная часть обрамляющего угольника называется «лезвием». Короткая рука называется «язык».

В этом примере мы наметим разрезы для крыши с уклоном 6:12.

• Поместите лезвие (длинное плечо) каркасного угольника поверх стропильной доски так, чтобы язычок (короткое плечо) находился вертикально. Он должен выглядеть как вытянутая буква «L».
• Нажимайте конец лезвия вверх, пока не достигнете 6-дюймовой отметки на шпунте и 12-дюймовой отметки на лезвии у верхнего края стропильной доски.

• Проведите линию по внешнему краю язычка – это отмечает отвес .
• Начиная с этой линии, измеряйте длину стропила, пока не достигнете длины линии .

• Достигнув необходимой длины стропила, сделайте с угольником тот же угол, что и для отвеса – это пятка рта птицы .
• Переверните обрамляющий квадрат, удерживая его перпендикулярно линии рта птицы.

• Совместите размер лезвия в нижней части стропила с шириной стеновой пластины и проведите к линии среза пятки – это отмечает место среза птичьей пасти .
• За птичьим ртом находится стропильный хвост. Измерьте свой свес.
• На этом этапе отметьте хвостовой разрез параллельно отвесному и пяточному разрезам.

5. Сделайте пропилы

Источник изображения: Семейный мастер на все руки

Теперь, когда вы наметили линии, вы можете сделать пилой пропилы, чтобы сформировать первое стропило.

Вы можете легко сделать дубликаты, проследив те же разрезы с исходным стропилом.

Чтобы убедиться в правильности высоты, пролета и пролета, положите пару стропил на землю с куском коньковой доски между ними и проверьте свои размеры.

Вы можете проверить стропила в вашем здании, чтобы убедиться, что они правильно сидят как на стеновых пластинах, так и на коньковой доске. Если ваши первоначальные стропила соответствуют требованиям, вы можете продолжить и вырезать остальные.

6. Установка стропил

Для более крупных проектов полезно нанять одного или двух помощников для укладки начальных рядов стропил с коньковой доской.

• Создайте распорку для коньковой доски, прибив доску 2 на 4 по центру торцевой стены. Доска должна быть выше высоты стены и крыши вместе взятых.

• Поместите коньковый брус поперек стен или стропильных связей перпендикулярно схеме расположения стропил.
• Наклоните стропила вдоль наружных стен коньком вверх. Это даст вам легкий доступ к ним на крыше.
• Поднимите фронтонные стропила и вбейте в них один гвоздь. Убедитесь, что срез пятки соответствует настенной пластине.
• Вбитые стропила прислонить друг к другу. Ничто не удерживает их от падения, поэтому ваш помощник может удержать их на месте.
• Направляйтесь к другому концу коньковой доски, прибейте два противоположных стропила к соответствующим стропильным стяжкам и прислоните их друг к другу так же, как вы сделали со стропилами фронтона.
• Поднимите один конец коньковой доски до места соединения двух стропил.
• Прибейте стропила к коньку.
• В начальном ряду стропил вставьте коньковую балку между двумя стропилами и прибейте их гвоздями.

На данный момент эти два обычных стропила имеют достаточную опору, чтобы стоять самостоятельно. Убедившись, что они расположены правильно, прибейте остальные стропила к коньку.

Стропила надежно закреплены, вы можете установить хомуты, прогоны, раскосы и другие опоры по мере необходимости или в соответствии с нормами.

Каркас крыши не так сложен, как кажется

Источник изображения: Ель

Весь процесс довольно сложен, но когда вы разбиваете проектирование, измерение, резку и склеивание всего на мелкие части , легкоусвояемые детали, обрамление крыши можно сделать своими руками.

Конечно, это руководство лишь поверхностно касается каркаса крыши. Мы не вникаем в мельчайшие детали строительных норм, фронтонных стоек и обшивки крыши. Тем не менее, эти основы в идеале обеспечивают прочную основу для качественного каркаса крыши.

Имейте в виду, что вы можете пропустить большинство этих шагов, выбрав готовые фермы. Для тех, кто предпочитает не тратить деньги на доставку, нанимать дополнительную рабочую силу для установки и стремиться отточить ослабевающее мастерство каркаса крыши, стропила — это то, что нужно.

При достаточном опыте каркас даже сложной вальмовой крыши с вальмовыми стропилами, нарожными стропилами и т.п. должен приходить интуитивно.

Найдите лучших специалистов по каркасу крыш рядом с вами

Инструменты для стропил для Android-приложений Pryamid Hip Roof Rafters

Эта математика работает только для углов свеса 90°

Этапы изготовления вальмового стропила для пирамидальной крыши.

Неравноскатная пирамидальная крыша Пример с крышами со скатами 8:12 и 12:12.

Угол накрытия крыши = 90,00 °

8:12 Угол наклона крыши = 33,69007 °

12:12 Угол наклона крыши = 45,00 °

Угол наклона плавания бедра = 59,01714 °

8:12 Угол плана = 56,30993 °

8:12 Угол плана 56,30993 °

8:12.

12:12 Планировочный угол = 33,69007°

Шаг 1:

Сначала разметьте отметки отвеса на вальмовом стропиле для длины свеса вальмового стропила и длины вальмового стропила.

Этап 2:

На следующем рисунке показано расположение метки смещения основного вальмового стропила Размер перпендикулярно к линии прогона вальмового стропила и расположению отметки глубины подкладки вальмового стропила на вальмовом стропиле без подкладки. Используйте эти два размера, чтобы начать компоновку вальмового стропила. Вальмовое стропило не будет вывернуто до тех пор, пока на материале вальмового стропила не будут нанесены все разметки. Вам понадобится линия глубины опоры вальмового стропила, проведенная сбоку вальмового стропила, чтобы установить место/высоту места среза вальмового стропила.

Шаг 3:
На следующем рисунке показано расположение размера метки бокового выреза вальмового стропила для углов бокового выреза и расположение углов бокового выреза вальмового стропила у подножия вальмового стропила . Отметьте размер бокового выреза вальмового стропила Отметьте размер для углов бокового выреза на верхней части вальмового стропила. Затем проведите линии обратно к центральной линии вальмового стропила, где она пересекает отметку отвеса. Углы бокового среза вальмового стропила в основании вальмового стропила противоположны углам бокового среза вальмового стропила в вершине вальмового стропила.

Шаг 4:
На следующем рисунке показан отвес вальмового стропила и расположение опорных уголков вальмового стропила на конце вальмового стропила по отношению к вальмовым стропилам. линии глубины подкладки по бокам вальмового стропила.

Шаг 5:
Используйте отметку смещения основного вальмового стропила Перпендикулярный размер к линии прогона вальмового стропила и размер метки бокового выреза вальмового стропила для углов бокового выреза опора для нанесения углов бокового среза на вальмовом стропиле место выреза сиденья. Начертите отвес на отметке боковых срезов вальмовых стропил. Отметьте HAP обычных стропил вдоль линии отвеса от линии глубины подпирания вальмовых стропил. Затем нарисуйте линию, перпендикулярную (90°)  до отвеса для ровного среза седла.

Установите угол скоса пильного диска на 33,69007°, чтобы выполнить отвесный пропил вальмового стропила с уклоном 8:12 на стороне вальмового стропила. Угол скоса 29,01714° и угол скоса пильного диска 33,69007° дают составной угол скоса 37,32054°. 90,00° — 37,32054 = 52,67946°. Какой угол среза стороны вальмового стропила у основания вальмового стропила со стороны ската крыши 8:12.

Установите угол наклона пильного диска на 56,30993°, чтобы отрезать хвост вальмового стропила отвесно на стороне ската крыши 12:12 вальмового стропила. Угол скоса 29,01714° и угол скоса пильного диска 56,30993° дают составной угол скоса 59,75854°. 90,00° — 59,75854 = 30,24146°. Какой угол среза стороны вальмового стропила у основания вальмового стропила со стороны ската крыши 12:12.

Шаг 6:
Используйте маркировку бокового среза основного вальмового стропила с размером пика и метку бокового среза смежного вальмового стропила с размером пика , чтобы нарисовать углы бокового среза вальмового стропила в месте вальмового стропила. вершина горы.

Математика для расчета  Марка бокового среза вальмового стропила Пик размера  .

Размер отметки бокового среза основного вальмового стропила Пик  =
Размер отметки смещения основного вальмового стропила перпендикулярно линии прогона вальмового стропила ÷ tan (угол бокового среза основного вальмового стропила) 2 7/16″ ÷ tan(30,24146°) = 4 3/16″


Размер метки бокового среза соседнего вальмового стропила Пик  =
Размер метки смещения соседнего вальмового стропила, перпендикулярный линии прогона вальмового стропила ÷ tan (угол бокового среза соседнего вальмового стропила)

Размер метки бокового среза смежного вальмового стропила Пик  = 1 1/16″ ÷ tan(52,67946°) = 13/16″

Шаг 7:
Завершите обрезку углов бокового среза вальмового стропила на пике/головке вальмового стропила.

Установите угол наклона пильного диска на 56,30993°, чтобы отрезать оголовок вальмового стропила отвесно со стороны вальмового стропила с уклоном крыши 8:12. Угол скоса 29,01714° и угол скоса пильного диска 56,30993° дают составной угол скоса 59,75854°. 90,00° — 59,75894 = 30,24146°. Какой угол среза стороны вальмового стропила на вершине вальмового стропила со стороны ската крыши 8:12.

Установите угол скоса пильного диска на 33,69007°, чтобы сделать вертикальный пропил оголовка вальмового стропила на стороне вальмового стропила с уклоном крыши 12:12. Угол скоса 290,01714° и угол скоса пильного диска 33,69007° дает составной угол скоса 37,32054°. 90,00° — 37,32054 = 52,67946°. Какой угол среза стороны вальмового стропила на вершине вальмового стропила со стороны ската крыши 12:12.

Шаг 8:
Установите угол наклона пильного диска на опорный угол основного вальмового стропила и опорный угол смежного вальмового стропила , чтобы срезать фаски краев вальмового стропила вдоль линий глубины подпирания вальмового стропила. Скосы краев вальмовых стропил создают углы бокового среза нарожных стропил на вершине вальмового стропила, а скосы краев вальмовых стропил создают углы обшивки крыши у подножия вальмового стропила.

На следующем рисунке показаны полуторные бедра, соединенные на вершине пирамидальной крыши.

На следующем рисунке показаны углы бокового среза нарожных стропил на пике пирамидальной крыши, которые являются результатом вальмовые стропила выдвигаются.

На следующем рисунке показано геометрическое развитие пирамидальной крыши.

Системы каркаса крыши D Карточки

3 преимущества вальмовых крыш перед двускатными?

Вальмовые стропила подпирают каркас крыши по диагонали в четырех направлениях Проекция фасции и крыши одинаковая по всему периметру Требуется меньше материала для отделки наружных стен

Сколько наклонных поверхностей у вальмовой крыши?

3 типа стропил, используемых для вальмовых крыш?

Вальмовый домкрат

Куда идут вальмовые стропила?

45 град от коньковой доски до угла здания

Вальмовые стропила должны быть на сколько глубже рядовых стропил?

2 дюйма или 50 мм

Минимальная толщина вальмовых стропил?

От вальмового стропила до стеновой плиты

2 Типы обычных стропил в вальмовой крыше?

Рядовые стропила и торцевые стропила или стропила, идущие от конца конька прямо к стеновой плите

45SGF формула

SGF = SQRT((подъем/прогон)2 +2))

Что такое 45 град SGF используется для?

Вальмовые стропила и связанные с ними стропила крыши, расположенные под углом 45 градусов к стеновым плитам и коньку

Как рассчитать длину линии вальмового стропила?

Общий стропильный пролет x 45 SGF

Как найти общую длину стропильной линии для вальмового стропила?

Общая длина обычного стропила x 45SGF

Опишите, как укоротить обычное стропило?

Верх укорочен на половину толщины коньковой доски Низ укорочен на всю толщину рейки

Опишите, как укоротить штифт или торцевое стропило?

Верх укорочен на половину толщины простого стропила Низ укорочен на всю толщину ригеля

Какой единичный подъем вальмовых стропил?

То же, что и для рядовых стропил

Какой единичный прогон для вальмовых стропил?

SQRT(2) 1. 414

Стандартный прогон с использованием метрического квадрата для рядовых стропил? Вальмовые стропила?

300 мм 424 мм

Стандартный прогон с использованием метрического угольника Фредриксона для обычных стропил? Вальмовые стропила?

250 мм 354 мм

Стандартный прогон с использованием дюймового квадрата для рядовых стропил? Вальмовые стропила?

12 дюймов 17 дюймов

4 этапа разметки 3 рабочих точки на вальмовом стропиле?

1. Измерьте длину линии вальмового стропила и отметьте BMPC 2. Измерьте общую длину линии вальмового стропила до рабочей точки хвоста стропила 3. Отметьте отвесы для рабочих точек конька, птичьего рта и хвоста стропила

Опишите, как укоротить вальмовое стропило на коньке?

Укоротить вальмовое стропило на половину толщины диагонали обычного стропила

Опишите, как укоротить вальмовое стропило в конце?

Укоротить на всю диагональную толщину фасции

Как рассчитать диагональное укорачивание?

Определите гипотенузу треугольника, образованного 1/2 или полной толщиной материала, который вы укорачиваете

Как измерить укорачивание вальмового стропила?

Вдоль линий, перпендикулярных рабочим линиям отвеса

3 Этапы разметки для укорачивания вальмового стропила?

1. Отметить ровный срез на каждом отвесном срезе 2. Укоротить на половину толщины диагонали рядового стропила на конце конька 3. Укоротить на всю диагональную толщину рейки на конце

Что такое двущечка резать?

Два среза под углом 45 градусов так, чтобы точка находилась на укороченной линии стропила

Что такое срез с одной щекой?

Срез под углом 45 градусов, так что укороченная линия стропила находится в центре среза

Как измерить отвес для боковых срезов?

1/2 толщины материала в любом направлении от укороченного отвеса

5 шагов до выкладки щечных врезов по обоим концам вальмовых стропил

1 Верх укоротить на 1/2 толщины диагонали рядового 2 Укоротить низ по полной диагонали толщины рейки 3. Измерить толщину вальмы по укороченным отвесам в любом направлении 4 провести отвес через каждую из этих отметок 5. Начертить крест на вершине стропила от линии среза щеки до линии среза щеки через центральную точку

Какими двумя углами пилы можно делать все пропилы для стропил?

45 и 90 градусов

Как сделать разрез с двойной щекой?

Установите пилу под углом 45 градусов. Отрежьте линию среза по одной щеке. Отрежьте линию среза по другой щеке.

Как определить WAP для вальмового стропила?

WAP должен быть одинаковым для вальмовых и обычных стропил

2 Что можно сделать, чтобы компенсировать более высокие углы вальмовых стропил

Опустить или опустить вальмовое стропило

Опишите, как опускать вальмовое стропило

1 Измерьте половину толщины стропила в обратном направлении к коньку от рабочего отвеса 2 Начертите новый отвес 3 Измерьте по этой линии WAP 4 Начертите ровный пропил, это ваш посадочный срез 5 Вырежьте новый посадочный срез и старый отвесный срез

Опишите, как подпирать вальмовое стропило?

Начертите ровный срез по направлению к коньку от верхней части линии BMPC Измерьте половину толщины стропила вдоль этой линии Начертите еще одну линию среза по отвесу Отметьте 90-градусная точка треугольника на всем протяжении стропила Отметьте центральную точку вершины стропила на всем протяжении Отрежьте это, чтобы подпереть стропило

Где вы можете разместить квадратный BMPC на вальмовом стропиле?

В закрытом карнизе

Когда следует использовать угловой БМПК на вальмовом стропиле?

Когда увидишь как в открытом карнизе

Опишите как выпилить квадрат БМПК

Разметить БМПК Распрямить рабочий отвес БМПК по нижнему краю стропила Вырезать эту линию и линию среза посадочного места

Описать, как вырезается двущелевой врез в БМКП

1 выровняйте рабочую линию для БМКП по низу стропила 2 отметьте центр прямоугольной линии 3 проведите от низа второго отвеса линию вреза к центру точка первой линии отвеса 4 Отрежьте вторую линию отвеса под углом 45 градусов так, чтобы нижняя часть пропила совпадала с первой линией отвеса в центре стропила 5 Проделайте то же самое с другой стороны 6 Отрежьте посадочный срез

9 Этапы компоновки вальмовых стропил

1 Разметить три рабочие точки и отвесы 2. Укоротить по хребту и провести отвесы щечного среза 3 Укоротить хвостовую часть и провести отвесы щечного среза 4 Разметить ровный срез у хвоста 5 Определить WAP по общему 6 Измерить вверх от рабочей линии птичьего среза по направлению к коньку 1/2 толщины вальмы 7 Разметка птичьего рта для опущенного или загнутого вальма 8 Разметка квадратного выреза или выреза с двойной щекой для BMPC 9 Вырезка бедра

Как построить вальмовую крышу

Схема вальмовой крыши:

Если это длинная крыша с вальмами на концах, то в центре будут общие стропила. Первое, что нужно сделать, это разметить общие стропила, поэтому вам нужно знать длину коньковой доски. Это определяется путем измерения длины здания, вычитания пролета и добавления толщины коньковой доски. Рядовые стропила прибейте заподлицо к концам коньковой доски и под углом 90 градусов к ней в центре пролета.

Когда все подходит, прибейте остальные общие стропила и прилегающие потолочные балки. Ваши стропила должны выглядеть так:

Теперь наденем бедра. Вальмовое стропило представляет собой диагональ квадрата, образованного двумя общими стропилами и двумя внешними линиями стены. Длина диагонали – это прогон вальмового стропила. Поскольку бедро образует диагональ квадрата с шагом 12 дюймов, диагональ этого квадрата составляет 17 дюймов. Это то, что мы используем на квадрате каркаса в качестве прогона для вальмы, 17 дюймов. На каждые 12 дюймов прогона обычного стропила приходится вальмовый или ендовный прогон 17 дюймов.

Обычное обычное стропило делается из 2×6. Тогда обычное вальмовое стропило будет сделано из 2×8. Всегда делайте вальмовое стропило из доски на один размер больше (по ширине), чем обычные стропила.0003

В третьей колонке стропильной таблицы (см. мою статью: Стропильные таблицы на квадрате стропила) на квадрате стропила указана длина вальмового или ендовного стропила. Для крыши 5/12 мы смотрим на 5 и находим 17,69. Умножьте 17,69-кратный десятичный эквивалент (например, 0,25 вместо 1/4) пробега, чтобы получить расстояние от центра конька до внешней линии стены. Укоротите бедро на половину 45-градусной горизонтальной толщины конька.

Угол бокового среза вальмовых и ендовных стропил также указан в таблице стропильных ног. Для крыши с уклоном 5/12 боковой вырез равен 11,5 дюйма. Используйте это число с 12 дюймами на квадрате каркаса, чтобы найти боковой вырез. Это угол бокового среза, отмеченный на верхней кромке стропила. Отвес для бедра и ендовы использует 5 дюймов и 17 дюймов на квадрате каркаса, который отмечен на стороне стропила. Это составной угол, который лучше всего резать циркулярной пилой или радиальным рычагом. Установите угол бокового пропила на скосе пилы и пилите по отвесу.

Хорошо, теперь давайте подойдем к стене с торцом бедра и вырежем вырез сиденья (также называемый птичьим ртом). Вы должны иметь длину, отмеченную для внешней стороны стены. Вы заметите, что если вальмовая планка или ендова были установлены сейчас, внешние края доски выше, чем центр доски, где будет лежать обшивка. Чтобы компенсировать это, бедро опущено так, что края будут поддерживать обшивку, а не центр, примерно на 1/4 дюйма для доски толщиной 1 1/2 дюйма. Чтобы получить такую ​​высоту опускания, выполните следующую простую процедуру:

С помощью угольника совместите 17 дюймов на корпусе и 5-дюймовую отметку на шпунте (для нашего примера с уклоном крыши 5/12) по нижнему краю вальмового стропила (или любому другому прямому краю, который вы можете найти— мы обычно используем край стропила, потому что он прямо там). Начертите вдоль внешней стороны каркасного угольника, отметив короткую линию от края доски. Отметьте внутренний язык обрамляющего квадрата на краю. Измерьте от шпунта и отметьте расстояние, равное половине толщины стропила (в нашем примере 3/4 дюйма). Теперь сдвиньте угольник вдоль доски, сохраняя отметки 17 и 5 дюймов вдоль края доски, пока язычок каркасного квадрата находится на половине толщины (3/4 дюйма) от первой метки язычка. Как и раньше, нанесите разметку на внешней стороне каркаса. Расстояние между двумя линиями — это величина падения, необходимая для бедра. Это получается около 1/4 дюйма для стропила толщиной 1 1/2 дюйма. Расположите сиденье как обычно, но опустите его на 1/4 дюйма, как в нашем примере.

Отвес для рта птицы также необходимо переместить, чтобы компенсировать 90-градусный угол пересечения наружных стен. Мы будем делать прямой срез вместо надреза под углом 90 градусов. Так что снова переместите этот отвес к хвосту на половину толщины стропила. Отметьте здесь отвес с конфигурацией 5 и 17. Длина хвоста зависит от свеса. Это можно найти, используя таблицу стропил и умножив горизонтальный свес на единицу длины вальмы, которая равна 17,69.«Например, свес 2 фута будет составлять 17,69 x 2 = 35,38 дюйма за вычетом 45-градусной толщины обвязки стропила (подложка для бордюрной доски, обычно того же размера, что и обычное стропило). Отрежьте этот конец от этой отметки на 45 градусов в каждую сторону. Затем, наконец, обрежьте тазобедренный хвост, чтобы он подходил к отделке 2×6, выровняв задний отвес до той же длины, что и на обычном хвосте стропила. Это предотвратит соприкосновение более широкой нижней части бедер с материалом софита. Теперь установите вальмы или ендовы на крыше. Долины вырезаются такими же разрезами, как и бедра, кроме хвоста. Срез седла также не нужно опускать, так как обшивка будет опираться на центр стропила ендовы, а не на края, как на бедро.

Теперь нужно вырезать и установить нарожное стропило. Вальмовой домкрат такой же, как обычное стропило на хвосте, но боковой срез отличается, поскольку он идет от стены к бедру, а не к коньку, как обычное стропило. Когда стропила или стойки идут от квадратной линии к угловой линии (бедро), количество, которое нужно отрезать или добавить, называется общей разницей. Эта общая разница указана в таблице стропил на квадрате каркаса под секционным прогоном. (Для 5/12 в нашем примере до 5 общая разница указана для 16-дюймовых центров на стропилах как 17 5/16 «и для 24-дюймовых центров как 26». напротив друг друга на боковом срезе. Не забудьте начать с центра бедра и снова оставить половину толщины 45 градусов. После того, как этот первый разрез будет отрезан, остальные можно обрезать ровно на общую разницу короче. Сначала проверьте это. хотя. Прежде чем устанавливать потолочные балки на домкраты, посмотрите вдоль вальмового стропила, чтобы убедиться, что оно прямое. Обычно, забивая домкрат сильнее или слабее, бедро можно легко выпрямить. Когда все прибито и закреплено, положите на обшивку. Это должно выглядеть примерно так, как на этом рисунке.

При установке потолочных балок вы заметите, что ближе к концу здания (на чертеже, где расположены домкраты) нет места для балок. Чтобы противодействовать этому, просто удвойте последнюю потолочную балку, затем проложите короткие потолочные балки от этой балки под углом 90 градусов к стене и прибейте гвоздями к боковым сторонам вальмовых домкратов и одного общего стропила. Используйте вешалки для балок на лагах балки. Просто обрежьте любую часть потолочной балки, выступающую над стропилами. В «старые времена» я срезал эти куски топориком. Также очень важный совет: всегда либо перекрывайте и прибивайте потолочные балки вместе в центре длинного пролета, либо стыкуйте их вместе и прибивайте накладку над стыком. Это связывает две стены вместе, чтобы они не выбрасывались, когда груз приходит на крышу. Если есть центральная стена, может быть хорошей идеей поддержать конек стойками 2×4. Также на длинных пролетах используются стяжки с воротником, чтобы укоротить пролет, прибивая гвоздями 2×4 поперек стропил в верхней части. Или стены пони также используются для сокращения пролета. Ваш строительный инспектор сообщит вам об этом. С 19Большинство строителей 70-х используют фермы и избегают стропил. Стропильная крыша может быть сделана так, чтобы соответствовать практически любой конфигурации вальмовых и ендовых крыш. Стропильная крыша, конечно же, не зависит от стен под ней, как стропильная крыша.

    следующая статья >

Дэйв

(Спросите Дэйва) (О Дэйве)

Ваш источник советов по строительству, чертежей по дереву и мебели, планов домов и советов по строительству непосредственно от Дэйва…

Привет, я Дэйв Осборн. Обладая более чем 50-летним опытом работы подмастерьем-плотником, мастером и подрядчиком в тяжелом строительстве, мне нравилось работать с учениками и делиться секретами ремесла, которыми другие делились со мной. Теперь я получаю электронные письма от участников со всего мира, и мы включаем многие из моих ответов в наши Бесплатные ежемесячные информационные бюллетени . Некоторые из моих ответов включают рисунки и инструкции, относящиеся к конкретному проекту, но могут также отвечать на ваши вопросы. Я использую правильную строительную терминологию, поэтому вы можете с уверенностью сообщить своим дилерам или подрядчикам, что вам нужно.

СПРОСИТЕ ДЭЙВА !

Преимущества членства

Членство дает вам полный доступ к сотням практических статей, планам деревообработки, конвертерам, калькуляторам и таблицам. Наш калькулятор лестницы является одним из самых популярных в Интернете. У нас есть проекты, которые вы можете построить для своих детей (и вместе с ними), мебель для вашей жены, а также навесы и беседки. Если вы столкнетесь с проблемой или вам понадобится совет, ваше членство включает в себя неограниченное количество вопросов по электронной почте через нашу кнопку быстрого ответа «Спросить Дейва».

Присоединяйтесь к нам!

Copyright © 1999-2022 ДДФМ Предприятия. Все права защищены. DDFM ENTERPRISES, DAVE’S SHOP TALK и логотип Dave Osborne являются товарными знаками и знаками обслуживания, принадлежащими DDFM Enterprises. Все другие товарные знаки на этом сайте являются собственностью их соответствующих владельцев. Дизайн сайта Design Strategies, Inc.

юридический

Как крыть вальмовую крышу? [Пошаговое руководство]

Крыши сделаны из разных материалов, а крыши имеют разную конструкцию. Одной из таких крыш является вальмовая крыша, конструкция которой отличается от многих типов крыш.

Шатровая крыша представляет собой разновидность крыши, которая опускается вокруг и крепится к стене. А посередине он высокий, как множество гор, за счет особой конструкции.

Иногда это выглядит как пирамида, известная как шатровая крыша.   Теперь вы должны иметь соответствующее представление об ответе на вопрос «как крыть вальмовую крышу» и получить ответ на вспомогательный вопрос.

В этом содержании я подробно расскажу, как создать конструкцию для создания вальмовой крыши и многое другое.

Как строить вальмовую крышу

Каждый делает все возможное, чтобы создать новую конструкцию крыши для какой-то выгоды. Вальмовая крыша – кровельная конструкция, имеющая множество преимуществ.

Чтобы сделать вальмовую крышу, нужно выполнить много шагов. Теперь дайте нам знать подробности о шагах.

Необходимые инструменты

• Рулетка
• Карандаш
• Плотницкий угольник
• Циркулярная пила
• Гвоздильный пистолет

Существует 3 основные части для изготовления крыши тазобедренного сустава

1. Измерение и разрезание

2. Пригвоить плоты бедра

3. Отделка

Измерение и сокращение

Шаг 01:

Шаг 01:

.

Первый шаг – измерить длину и ширину дома. Вы должны измерить высоту и ширину стены, так как крыша будет располагаться поверх четырех стен.

Если это измерение уже проводилось ранее, то в нем нет необходимости. Но если это не делается, то это необходимо сделать с помощью необходимых инструментов.

Шаг 02:

Теперь, когда вы знаете, как измерить ширину комнаты, будет удобно измерить длину стропил.

Разделите ширину комнаты на два и вычтите ширину коньковой доски. Запишите числа в книгу, а затем рассчитайте и измерьте длину обычных стропил. Вы можете использовать онлайн измерения кровли для этого измерения длины.

Этап 03:

Для соединения простых стропил с коньковыми балками отметьте место, где требуется разрез. Если вы его разметите, его потом будет удобно разрезать.

Затем отметьте место устья птицы, место устья птицы — это часть стропил, которая будет соединена со стенами дома.

Отметьте положение устьев всех нарожников, простых стропил и вальмовых стропил.

Шаг 04:

Обрежьте обычные стропила, нарожники, вальмовые стропила с помощью круглой пилы. Затем вырежьте место рта птицы с помощью пилы.

Измерьте длину стены и узнайте, сколько стропил потребуется. Рот птицы должен быть разрезан по горизонтали и вертикали

Прибивание вальмовых стропил

Шаг 01:

Теперь главная цель – отметить расположение конькового бруса. Сделайте 4-6 рядовых стропил со стороны стены, больше похожей на пирамиду, без соединения конькового бруса. Затем прибейте его гвоздезабивным пистолетом. Центрирующие стропила, удерживающие коньковый брус.

Этап 02:

Центрирование конькового бруса с помощью гвоздей вдоль рядовых стропил. Теперь прибейте общие стропила к стене.

Прибейте стропила поочередно через определенное расстояние. Когда вы делаете это, воспользуйтесь чьей-либо помощью, потому что, поскольку вы работаете на крыше, вы должны работать с необходимой безопасностью.

Этап 03:

Обычные стропила прочно крепятся к концу коньковой доски. Эти стропила обеспечивают устойчивость конькового бруса. Рядные стропила короля конструктивно идентичны другим рядовым стропилам. Прибейте его к коньковой балке вальмовой крыши и прибейте ко всем углам стены.

Прибейте остальные стропила к коньковому брусу. После прибивания всех мест коньковую доску и рядовые стропила можно выпрямить самостоятельно.

Отделка вальмовой крыши

Шаг 01:

Теперь вы знаете, как закончить вальмовую крышу в последних частях.

Первым этапом отделки является прибивание этих нарожных стропил. Прикрепите нарожные стропила к вальмовым стропилам и стене с помощью пистолета для гвоздей. Прежде чем перейти к следующему шагу, убедитесь, что гвоздь вставлен правильно

Шаг 02:

Теперь, когда конструкция готова, верх следует обшить фанерой.

Чтобы использовать фанеру, сначала измерьте структуру, а затем определите фанеру. Возьмите всю площадь крыши, а затем разделите ее на площадь фанеры и узнайте, сколько потребуется фанерных листов.

Шаг 03:

Прибейте все листы фанеры к обычным стропилам, коньковым балкам, нарожникам и вальмовым стропилам. Если вы устанавливаете фанерную обшивку, начиная сначала с одной стороны, будет преимуществом установить ее с одной стороны на другую. Убедитесь, что фанера надежно прибита.

Шаг 04:

И на последнем шаге вы можете прикрепить битумную черепицу или другие материалы по вашему желанию.

Битумная черепица изготавливается из асфальта или стекловолокна. Таким образом, цена низкая, и вы можете установить их очень легко. Таким образом, вы можете создать вальмовую крышу, следуя шагам трех основных частей и каждой части шаг за шагом.

Преимущества вальмовой крыши

1. Шатровая крыша более устойчива, чем другие крыши. Поскольку он низкий вокруг и высокий посередине, его долговечность высока, что делает его более долговечным.

2. Одновременный снегопад или ветер, вальмовая крыша эффективна в обоих случаях. Если пойдет снег, он упадет. Он не разрушит крышу от промерзания. Опять же, эта крыша больше защищает от ветра, чем кровля других сооружений.

3. Поскольку вальмовая крыша похожа на пирамиду, в ней больше места и больше жилой площади.

Недостатки вальмовой крыши

1. Изготовление вальмовой крыши обходится дороже. Поскольку его структура сложна, для его изготовления требуется больше материалов.

2. Неправильный монтаж кровельной системы может привести к протечкам. Если вы не будете работать осторожно, могут быть некоторые физические повреждения.

Заключение

Вальмовая кровельная система отличается от других кровельных систем. Процесс изготовления очень трудоемкий и сложный.

Наверняка вы получили ответ на вопрос «как строить вальмовую крышу» без каких-либо усложнений в содержании. Вальмовая крыша имеет некоторые преимущества и недостатки, но достоинств больше. Хотя это немного дорого, это очень полезно и стабильно в разные сезоны.

Делая вальмовую крышу, вы должны следить за своей безопасностью. Поскольку вальмовую крышу приходится делать с верхней стороны крыши, работать следует с осторожностью.

Надеюсь, все вопросы и проблемы решены в этом контенте.

Удачи.

Схема простой японской вальмовой крыши

Здравствуйте! Сегодня вечером мы идем дальше вниз по кроличьей норе, которая представляет собой японские столярные изделия вальмовой крыши. Куда это может привести? На строительство конечно! Я не сижу здесь, в своей мастерской, одержимо строя столярные модели, пытаясь потворствовать своим умственным мастурбациям. Речь идет о маленьком уголке структуры, фундаменте человеческого существования. Тогда, как говорится, экзистенциальная тема для разговора о деревянных столярных изделиях.

Я думаю, что у большинства людей опыт работы со структурой был далеко не оптимальным. За исключением, может быть, если вы жили на лодке. Но большинство из нас даже не знает, чего нам не хватает. Если вы имеете несчастье жить менее чем комфортным существованием в первом мире, тогда необходимость становится движущей силой, которая создает идею о лучших обстоятельствах, а часто и о лучшей структуре.

Сегодня вечером мне посчастливилось немного поговорить с Марком Грейблом по телефону, это меня воодушевило. Вы должны понимать потенциал людей, которые готовы делать дерьмо. Как сильно ты этого хочешь, как сильно? Теперь иди узнай.

Итак, чтобы вернуться к обсуждаемой теме, я попробую еще раз с простой японской моделью вальмовой крыши. Это шаг за шагом к структуре, понимая ее по одному маленькому кусочку за раз.

Две наши кета-балки соединены клиновидным пазом и шипом. Кстати, моя модель примерно в половину меньше той, что указана в книге. Моя кета имеет размеры 60 на 80 мм. Я чувствую себя неловко, пытаясь объяснить это, потому что мое собственное понимание настолько рудиментарно, но вот.

Вы можете видеть, что компоновка начинается очень просто с центральной линии бедра, проведенной на верхней поверхности соединенных балок. Затем ширину вальмового стропила можно добавить параллельно центральной линии. К счастью для меня, это нормальная вальмовая крыша, симметричная между краями стен под углом 45 градусов.

Затем я добавил линии, параллельные верхним осевым линиям, которые представляют верхний и нижний края обычных вырезов для стропил. Поскольку из конца осевой линии любой из балок выступает нарожное стропило, линия когаэри должна проходить в план выемки вальмового стропила. Затем можно поставить на место линии разрезов для стропильных пазов. Это заставляет вещи выглядеть немного переполненными там.

Помню, как впервые посмотрел на эти модели вальмовых крыш и макет для них. Муш! Если вы не гений, трудно понять, что происходит. Дайте вещам имя, появится порядок, и начнется структура.

Оттуда мы можем провести ряд линий, перпендикулярных вальмовому стропилу, все они, кажется, тоже имеют свои имена. Вы можете видеть, что я сделал красивую небольшую серию квадратов, пересекающихся по осевым линиям кеты. Там почти вырез для вальмового стропила, но мне нужно сделать небольшую разметку на вальмовом стропиле, чтобы выяснить, где разместить одну из линий разреза на кете.

Разметку вальмовых стропил я начал со средней линии хончу. В то время как общий уклон крыши (подъем/прогон) составляет 5/10, вальмовое стропило использует свой собственный шаг, 5/14,14, исходя из того, что обычное вальмовое стропило является гипотенузой прямоугольного треугольника, две стороны которого равный.

С помощью нашего шага вальмовых стропил мы можем отметить как линию уровня, так и линию отвеса. В этом случае я сэкономил время, взявшись за отвес с помощью измерителя угла наклона и сверив его с краем, а не с центральной линией. На практике мне интересно, возможно ли это. Все это усилие, по-видимому, зависит от тщательно подобранного и квадратного материала. Интересно, каковы допустимые допуски для поперечного сечения и прямоугольности балки?

Вчера я ошибся в шагах этих линий, потому что я измерял по краю вальмового стропила и математически преобразовывал расстояние между линиями на кете в расстояние по краю вальмы. На этот раз я вырезал его полностью, отмерив равные расстояния вдоль горизонтальной линии вальмового стропильного прогона.

Я использовал тот же метод для переноса расстояния на заднюю поверхность кета-балки. Расстояние между линией нючу и задней гранью кета-балки равно расстоянию между линией хончу и кончиком выреза на спинке. Это гарантирует, что мы получим треугольник под углом 45 градусов к плану, когда вальмовое стропило находится под правильным уклоном. Помните, как эти три пересекающиеся линии помогли сформировать серию квадратов на кете? Теперь они немного растянуты в нижней части вальмового стропила.

Далее я добавил базовую линию уровня, которая пересекается с нижней линией стропила и нючу. Поскольку базовая линия для этой модели находится выше центральной линии кета на 5 мм, мне пришлось отметить линию ниже базовой линии, которая представляет собой верхнюю часть балок кета. Эта новая линия, «верхняя часть кеты», продолжается до новой точки, где она достигает нижней части линии стропила.

Последним для вальмового стропила была отмечена передняя часть выемки, где он пересекается со стороной кета-балки.

Я нарисовал несколько звездочек, чтобы указать на новую линию, полученную от вальмового стропила, которая является началом выемки на кете. Все, что осталось от этого, — это опустить линии вырезов вальмовых стропил вниз по боковой стороне кета-балки на нужную глубину. Я ошибся там вчера, набрал не те числа в калькуляторе или что-то в этом роде. Поэтому я решил получить числа как математически, так и графически.

На этот раз, видимо, я все сделал нормально. Это не было идеальной посадкой, но большинство моих оценок совпали довольно хорошо.

Круто выглядит!

Я сделал одну ошибку, мои нарожные стропила не соприкасаются с вальмовым стропилом в плоскости, но это была еще одна простая ошибка с тем, как я отметил глубину линии нарожного стропила на вальмовом стропиле, и я слишком устал нормально объяснять.

No related posts.
