Размеры конька на крышу: размеры, монтаж, как закрепить вентилируемый

Конек крыши из металлочерепицы: монтажа, размеры

Конек крыши из металлочерепицы – незаменимый элемент кровли: предотвращает попадание мусора, пыли, влаги между пластами металлочерепицы. Перед его покупкой изучают строительную литературу, консультируются со специалистами в области строительства – такой подход гарантирует, что устройство прослужит ни один десяток лет. Монтаж кровельного элемента, как правило, доверяют профессионалу. Те, кто имеет опыт в кровельных работах, может попробовать установить его самостоятельно.

Общие сведения

По окончании монтажа кровли становится заметен зазор между частями крыши. В него могут проникнуть влага, мусор, грязь, насекомые. Решается проблема установкой конька. Он предотвращает коррозию металлических пластов, затекание воды под крышу, попадание мусора и раннее разрушение нового покрытия. Стандартная форма элемента – треугольник, но на рынке представлены разные конфигурации и размеры конька крыши из металлочерепицы. В среднем толщина листа – 2 см, длина зависит от площади крыши.

Разновидности коньков для металлочерепицы

Производители металлочерепичных пластов сразу выпускают к ним коньки соответствующего цвета. Спектр широк, хозяин дома подберет цвет элемента по своему вкусу. Основное отличие устройств друг от друга – форма:

• Треугольник — самая популярная, бюджетная, простая модель. Напоминает форму геометрической фигуры, покрывает угол, образованный скатами.

•

  Прямоугольник — надевают на верхний угол крыши, сверху элемент приплюснут, по внешнему виду напоминает букву П.

• Полукруг — самый дорогой вариант. Сбоку похож на одноименную геометрическую фигуру. Идеальное решение для вальмовых крыш.

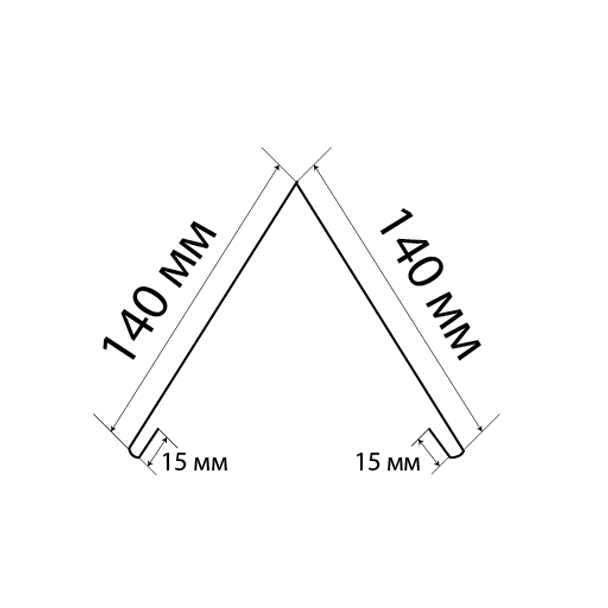

Расчет необходимых размеров конька и особенности выбора

Прежде чем начать монтаж конька на крышу, нужно убедиться, что он соответствует размерам кровли. Для подсчетов можно воспользоваться онлайн-калькулятором или провести вычисления самостоятельно на основе формул.

Мысленно представим, что крыша — равнобедренный треугольник. Длина катетов равна длине сложенных металлочерепичных пластов с одной из сторон. Еще одна необходимая величина — ось симметрии, т.е. высота потолка чердака. Если помещение жилое, то его размер равен высоте самого рослого домочадца, к которой добавляется 40 сантиметров.

Немаловажно знать угол наклона металлочерепичных пластов. Данную величину вычисляют по следующей формуле: половина ширины пролета крыши умножается на угол наклона. Это математическая модель. Также существует геометрическая модель расчета, но провести построение чертежа может только профессионал.

Конек должен подходить по цвету, плотно прилегать к листам металла, закрывая все зазоры. Желательно, чтобы производитель был тот же, что и у металлочерепицы. Толщина листа — тоже немаловажный критерий. Чем толще лист изделия, тем лучше.

Как перекрыть зазор под коньком?

После монтажа между обсуждаемым элементом и и металлочерепицей образуется свободное пространство. С одной стороны, это хорошо — таким образом осуществляется дополнительная вентиляция конька крыши под металлочерепицу. Но с другой стороны, под пласты попадают мусор и влага, что неминуемо ведет к коррозии и разрушению.

Чем закрыть щели на крыше под коньком? Решение проблемы простое — установка уплотнителя под зазор между скатом и стороной кровельного элемента. Уплотнители бывают разных видов:

• Жесткие — вспененный полиэтилен. Благодаря дополнительным отверстиям обеспечивает поступление воздуха под покрытие. Принимает форму металлочерепичных листов, что обеспечивает плотное перекрытие. Средний срок службы – 15 лет.

• Мягкие — вспененный пенополиуретан. Принимает форму крыши после монтажа, полностью заполняет зазор. Состоит из своего рода ячеек, что обуславливает вентиляцию. Обеспечивает отличную гидроизоляцию конька крыши.

Необходимые материалы и инструменты для установки

Конечный этап монтажа металлочерепичного покрытия — установка конька крыши. Перед ее проведением там, где будет находиться устройство, устанавливают обрешетку из деревянных досок. Для установки самого элемента потребуются уплотнитель, полиэтиленовая пленка, винты-саморезы, заглушки.

Технология монтажа

Важно!

Перед проведением кровельных работ убедитесь в достаточном уровне своей подготовки. Если опыт работы отсутствует, и вы сомневаетесь в своих возможностях, лучше доверить установку профессионалу. Перед монтажом нельзя принимать лекарства и алкоголь. К побочным эффектам могут относиться головокружение и дезориентация, что приведет к падению с верхней части дома или любым другим нарушениям техники безопасности.

При уверенности в том, что сил и опыта достаточно для монтажа, — можно попытаться провести установку самостоятельно. Для этого надо придерживаться строгой пошаговой инструкции. Монтаж проходит в четыре основных этапа:

1. Укладка обрешетки из деревянных элементов.

2. Гидроизоляция конька крыши – обрешетка покрывается влагоотталкивающим материалом.

3. Сверху кладут уплотнитель для защиты от попадания влаги и грязи. Его выбор зависит от вида верхнего элемента, ценового сегмента и типа кровли. При необходимости проделывают дополнительные вентиляционные отверстия.

4. Закрепление конька винтами-саморезами или гвоздями. При установке используют специальные прокладки. Их можно приобрести в строительном магазине или изготовить самостоятельно из транспарентной ленты и трубчатой просечки. Узлы конька кровли соединяют плотно, для предотвращения разрушения.

Как сделать конек своими руками

Устройство конька кровли несложное — он состоит из двух пластов металлочерепицы и стойки. Чтобы изготовить изделие, потребуется лист металлочерепицы. Его нарезают на станке или специальными ножницами на пласты необходимого размера — в среднем от 5 до 20 сантиметров. Нарезанные пласты пропускают через специальный станок, который предназначен для изготовления конька. Либо при помощи подручных средств загибают края пластов под нужным углом.

Пласты устанавливают на железный или деревянный брус. Скрепляют винтами, гвоздями. Перед тем как сделать конек на крышу своими руками, проводят специальные замеры. Нужно точно просчитать размер пластов и угол наклона.

Почему задувает конек?

Если задувает снег под конек крыши из профнастила, причина кроется в одном из двух вариантов:

1. Допущены ошибки при монтаже.

2. Изменилось направления ветра.

Скорее всего, причина кроется в первом варианте. Оставлять данную проблему без внимания нельзя, ведь это приведет к разрушению всей конструкции кровли. Что делать, если заметает снег под конек крыши? Необходимо выполнить несколько простых действий:

• Проверить состояние конька. Если он поврежден, неплотно прилегает к кровле, установлен неправильно — придется переустановить. Необходимо перепроверить, подходит ли он по размерам и форме. В некоторых случаях потребуется установка нового элемента.

• Если элемент подходит и установлен правильно, а все равно задувает снег под конек крыши — находят дыры в кровле. Именно туда заливают специальные заполнители. Возможно, потребуется заливка по всему периметру крыши.

• При появлении данной проблемы важно осмотреть весь периметр кровли. Возможно, пространство для попадания влаги и снега образовалось не только под коньком.

Популярные производители

Покупая конек на крышу из профнастила, стоит отдавать предпочтение популярным брендам. Хорошо зарекомендовали себя такие фирмы, как «Репруф», «Мера Систем», «Стинержи», «Векман», «Полмукейт». Иностранные компании гарантируют высокое качество продукции. Но сегодня и отечественные производители радуют отличными материалами. Покупатели отдают свое предпочтение российским компаниям, например, «Гранд Лайн», «Металл Профиль» и «Проминтех».

Выбор и установка конька — трудоемкий процесс. Выполнить его самостоятельно можно, обладая достаточным количеством знаний в области монтажа кровли. А консультанты в строительных магазинах помогут с выбором этого элемента кровли.

Рейтинг статьи:

Понравилась статья?

• да (336)
• нет (215)

Поделиться в социальных сетях:

ПОХОЖИЕ СТАТЬИ

Чем прочистить канализационные трубы в домашних условиях

Очень часто мы сталкиваемся с такой проблемой, как образование засоров в системе канализации из-за

Читать далее

Размеры канализационных полимерных люков

Канализационные люки – это специальные устройства, защищающие ассенизационную систему водостоков от

Читать далее

Водосточная система Металл Профиль

Атмосферные осадки, а также иные явления природы негативно оказывают влияние на здание, и не важно

Читать далее

Греющий кабель для труб водоснабжения и канализации

Греющий кабель для труб водоснабжения и канализации — это элемент системы водоснабжения и

Читать далее

ПОДПИСКА

Понравилась статья? Подписывайтесь на обновления сайта по RSS, или следите за обновлениями ВКонтакте, Одноклассниках, Facebook, Google Plus, Twitter.

Подписывайтесь на обновления по E-Mail:

E-mail *

Расскажите друзьям! Расскажите об этой статье своим друзьям в любимой социальной сети с помощью кнопок в панели слева. Спасибо!

Конек на крышу. Крепление конька

You are here

Главная » Статьи

03.01.2020 в 06:05

Статьи

Содержание

1. Конек на крышу. Крепление конька
2. Конек на крышу размеры. Размеры конька на кровле. Устанавливаем конек на крышу дома. Формы коньковой планки
3. Видео как установить конек на четырехскатной крыше ровно

Конек на крышу. Крепление конька

Конек сооружается на заключительном этапе строительства крыши. На коньковый брус укладывается гидроизоляция из толя или рубероида, предотвращающая гниение обрешетки. Но наилучшим решением будет использование коньковой ленты вместо толя и рубероида. Паропроницаемое геоволокно, из которого состоит лента, обеспечивает хорошую вентиляцию самого конька и ребер крыши, хорошо пропускает воздух, одновременно защищая подкровельное пространство от снега, дождя и насекомых. В качестве геоволокна может служить стеклянная или минеральная вата.

В месте установки конька кровельное покрытие лучше соединять неплотно, чтобы не нарушать естественный процесс вентиляции. С этой же целью нужно следить, чтобы подконьковое пространство не было плотно закупорено. Такое часто случается при заполнении этого пространства монтажной пеной и другими герметичными материалами.

Перед проведением работ по обустройству конька крыша освобождается от всех мешающих работе предметов. Материалы и инструменты поднимаются на крышу с помощью лебедки или верёвки.

В первую очередь в месте стыка скатов устанавливается коньковый брус сечением не менее 70х90 мм. Он прибивается гвоздями непосредственно на центральный брус кровли. Для удобства верхний край конькового бруса может быть закруглен. С обеих сторон от конькового бруса крепятся боковые обрешеточные брусья. Все деревянные детали обрабатываются защитными составами или окрашиваются масляными красками.

После этого получившаяся конструкция обшивается гидроизоляцией: толем, рубероидом, стекловатой или минватой, коньковой лентой. Элементы конька крепятся к коньковому брусу с помощью саморезов по металлу. В местах установки саморезов заранее желательно просверлить отверстия, чтобы шурупы лучше входили в металл и не гнули его. Кроме того, отверстия можно насверлить и в самом брусе.

Основной конек должен выходить за пределы крыши минимум на 1 см, лучше – на 2-3 см. Монтаж конька осуществляется с одного из торцов, постепенно двигаясь в направлении другого торца. Элементы конькового профиля крепятся друг к другу с нахлестом не менее 10 см. Полукруглые коньки соединяются между собой по специальным выштампованным линиям.

Коньковая планка из оцинкованного железа легко сгибается и разгибается при необходимости. За счет этого можно добиться идеального совпадения угла конька и угла наклона скатов. Крепление конькового профиля к бурсу осуществляется саморезами с шагом не более 80 см.

Конек на крышу размеры. Размеры конька на кровле. Устанавливаем конек на крышу дома. Формы коньковой планки

Конек – это верхнее ребро крыши – горизонтальное щипцовое пересечение скатов кровли. Относительно улицы угол конька всегда является наружным и составляет более 180 градусов. Он является самой верхней частью кровли и через него происходит вентиляция подкровельного пространства, так как в него вводится вентиляционный зазор.
Конек стойко принимает на себя все негативные воздействия окружающей среды, а особенно — ветра, поэтому крепить конек нужно очень качественно, не экономя на крепеже и точно соблюдая существующие правила монтажа.

Какие бывают коньки
Перед тем, как сделать конек на крышу, не лишним будет узнать, какие они бывают.
На двускатной крыше устанавливают прямой конек, и он является ее постоянным элементом, исключая при этом вальмовые варианты.
На многоскатных крышах коньки бывают:
врезные – они врезаются в скат крыши, а их горизонтальный уровень ниже основного, то есть, верхнего конька. Совместным его элементом является ендова.
пересеченные – это коньки, имеющие пересечения, идущие в горизонтальном направлении. Их иногда путают с вальмой крыши.

Особенности установки

Монтируют конек саморезами или кровельными гвоздями. Если и ведется пошаговая обрешетка кровли из металлочерепицы или ондулина, то в тех местах, где будет крепится конек, обрешетную доску нужно усилить. Для этого нужно сделать сплошную обрешетку, ширина которой должны быть по тридцать пять сантиметров на каждый скат от местонахождения конька. Это должно позволить провести такую работу, как сделать конек на крышу и надежно его установить. Данный прогон соединяет воедино все скаты. В каждом из последних должно быть свое количество диагональных связей, тогда данная конструкция будет оказывать должное сопротивление ветрам.
Конек делают из специально обработанного дерева или высококачественной закаленной стали, однако, последний вариант не приветствуется, потому что он тяжелый и громоздкий. Сейчас существуют варианты из оцинкованной стали. После того, как конек установлен, проводятся разные конструктивные и защитные мероприятия. Они подразумевают укладку особых прокладок из влагоизоляционных материалов, особенно там, где дерево соприкасается с кирпичом, это позволит предотвратить протечки крыши. В то же время, это даст возможность уберечь паро- и водоизоляционный слой кровли в сохранности, а также дольше сохранить оборудование вентиляции, способствующее удалению влаги и паров.
Нельзя забывать об устройстве вентиляционного зазора. Делают его в самой высокой точке крыши, где гидроизоляционный слой на коньке крыши устанавливается внахлест. Воздух, попадая под скат кровли, выходит через коньковый зазор вместе с паром и влагой. Чтобы они не просачивались на обрешетку, прямо под конек прибивается полоска изгидроизоляционного и термоизоляционного слоя.
Необходимо время от времени проверять конек на предмет сохранности материала под и над ним и, если нужно, делать ремонт.
Защитные меры – это обработка антисептиками древесины, из которой сделан конек, также на него можно нанести огнезащитную полимерную краску.

Видео как установить конек на четырехскатной крыше ровно

Категории: Коньки на крышу, Конёк на кровле, Коньковая планка

Понравилось? Поделитесь с друзьями!

⇦ Конек кровли. Разновидности элементов

⇨ Что лучше дом из бруса или блоков. Стоимость материала на дом из бруса или пеноблоков

Размер гребневой доски | Объяснение требований норм и правил – Тренажер по строительным нормам

Требования к коньковым доскам

для жилых построек можно найти в разделе R802.3 Международного жилищного кодекса 2018 года. В этом разделе будет указано, какого размера должна быть коньковая доска и для каких целей она служит.

Когда требуется коньковая балка?

Международный Жилищный Кодекс охватывает нормативные требования к каркасу крыши. Предписывающие требования включают использование коньковой доски для соединения стропил на коньке. Когда используется коньковая доска, сборка крыши требует установки непрерывных связей поперек конструкции, чтобы предотвратить воздействие нагрузки крыши на стены, на которые опираются стропила.

Этими стяжками могут быть сами потолочные балки, или, если потолочные балки не предусмотрены, необходимо установить стропильные стяжки. Когда сборка крыши не связана непрерывными связями на концах стропил, тогда требуется коньковая балка.

Коньковая балка не подпадает под предписывающие требования правил. Когда требуется коньковая балка, она должна быть спроектирована инженером, чтобы выдерживать нагрузки на крышу.

Стропила, связи и коньковая доска действуют как ферма, но когда связи сняты, коньковая доска не может нести нагрузку на крышу сама по себе, поскольку она не считается несущим элементом конструкции. При отсутствии стяжек поперек конструкции распор стропил от сборки крыши может сместить опорные стены, на которые опирается система крыши.

Вот почему потребуется коньковая балка, чтобы выдерживать нагрузки крыши и не смещать стены. Опять же, коньковая балка должна быть спроектирована инженером, чтобы убедиться, что ее размер достаточен для поддержки нагрузок, которые она будет нести.

Коньковая доска и коньковая балка

Часто коньковую доску путают с коньковой балкой, поэтому очень важно понимать разницу между ними, поскольку они могут звучать одинаково, но все же очень разные по назначению. обслуживать.

Обычно между стропилами в верхней части кровельной системы устанавливается коньковая доска в качестве основания для крепления гвоздями для соединения противоположных стропил и обеспечения элемента каркаса, на который могут опираться стропила.

Что касается коньковой балки, то она предназначена для восприятия нагрузок на крышу, включающих вес крыши и временную нагрузку, такую ​​как дождь или снег. Коньковая балка также должна быть достаточно прочной, чтобы выдерживать нагрузки, создаваемые стропилами, которые она несет, чтобы свести к минимуму прогиб.

Каков минимальный размер коньковой доски?

Когда используется коньковая доска, Раздел R802.3 требует, чтобы коньковая доска имела номинальную толщину не менее 1 дюйма и глубину не менее края среза стропила, который она обслуживает.

На приведенном ниже рисунке показано это:

Как видно на рисунке, глубина коньковой доски должна быть не меньше глубины среза стропила, а не только фактической глубины стропила. Это связано с тем, что из-за наклона стропила глубина выреза больше фактической глубины стропила.

Ограничения коньковой доски

Как мы упоминали ранее, когда непрерывные связи не предусмотрены, вместо коньковой доски следует использовать коньковую балку для несущей нагрузки на крышу, однако есть еще один вариант, который стоит упомянуть, когда конек потребуется балка.

Часто это можно пропустить, потому что оно находится в другом разделе, R802.4.4 . В этом разделе говорится об опорах стропил и упоминаются коньковые доски, так как на них опираются стропила.

В нем говорится, что для кровельных конструкций с уклоном крыши менее 3:12 (уклон 25 %) вместо коньковой доски необходимо использовать коньковую балку. Это связано с тем, что крыши с малым уклоном приводят к очень высоким нагрузкам на нижний конец стропил, что приводит к большому доверию стропил к опорным стенам.

В связи с этим нормы требуют, чтобы элемент, который поддерживает эти стропила, в данном случае коньковая доска, был спроектирован как балка, чтобы противодействовать большим нагрузкам, приложенным к нижнему концу стропила, и адекватно поддерживать крышу в сборе.

Как и раньше, коньковую балку должен проектировать инженер.

Таким образом, предписывающие положения для коньковых досок применяются к кровельным конструкциям с минимальным уклоном 3:12 (уклон 25 %), где кровельная конструкция связана поперек конструкции непрерывными стропильными связями или потолочными балками.

Чтобы узнать больше о требованиях к коньковой доске, обязательно ознакомьтесь с разделом R802.3 Международного жилищного кодекса (IRC) 2018 года .

* Справочный источник – Международный жилой кодекс 2018 г. – [Купить на Амазоне]

Tagged Размер коньковой доски, коньковая доска в сравнении с коньковой балкой

Черепица Крышка конька

Конструкция конька также заслуживает особого внимания при кровле из бетонной черепицы. Аксессуары sangobuild включают бетонные коньковые черепицы, которые подходят ко всем бетонным черепицам. Они крепятся на коньке с помощью алюминиевых зажимов. Ниже диапазон и защита бедра снова обеспечивают идеальную защиту от непогоды и достаточную вентиляцию.

Описание

Изготовленный из того же материала, что и наша продукция Sangobuild, этот коньковый и вальмовый фитинг идеально сочетается с вашим шифером. Универсальная фурнитура для любого угла, конька из сангобилда и набедренных крышек обеспечивает гибкость в креплении и совместима с нашим домом

Те же свойства, что и у сланца:

• Легкий вес – всего 12 кг на квадратный метр.

• Простота установки благодаря предварительно размеченным направляющим для гвоздей и прокладкам.

• Легко режется пилой с мелкими зубьями или острым лезвием.

• Гребни и бедра механически иммобилизованы.

• Выбор цвета (6 стандартных цветов доступны для немедленного использования).

• Гарантия 50 лет.

• Полностью протестирован в соответствии со стандартами ISO9001, включая класс огнестойкости, устойчивость к ветру, снегу и дождю, а также водопоглощение.

• Накладки на коньки и бедра Sangobuild изготовлены не из переработанного пластика, а из переработанного первичного известняка и полипропилена.

Спецификация

Название продукта	Long Span Ridge Cap (Ridge Hips)
Material	Galvalume steel(Aluminum Zinc plated steel sheet=PPGL), Natural stone chip, Acrylic resin glue
Color	Black, Red, Blue, Green, Customized
Tile Size	120cm x 15.8cm
Thickness	0.35mm,0.40mm,0.45mm,0.50mm,0.55mm
Weight	2-3.5kgs/pc
Certificate	SONCAP, COC, UL, ISO9001, CE
Used	Residential, Commercial construction roof

The Advantage of stone roofing tile

1. Excellent durability and waterproof

Высококачественный алюминиевый оцинкованный стальной лист и покрытие из крошки натурального камня с клеем на основе акриловой смолы делают черепицу с каменным покрытием превосходной коррозионной стойкостью и водонепроницаемостью. Гарантия может длиться до 50 лет.

2. Легкий и простой в установке

Вес металлочерепицы с каменным покрытием составляет всего 1/6 от веса традиционной черепицы, всего 5,20-6,40 кг/кв.м. Ее легко транспортировать, хранить и укладывать .

3. Экономический

Поскольку это легкий, но большой размер, поэтому обычно требуется всего 3-5 дней для 2 рабочих, чтобы завершить всю установку для общего дома, и связанные с этим затраты на доставку и установку резко снижаются.

4. Шумоподавление и теплоизоляция

Каменная крошка может уменьшить шум во время дождя или града, а также может изолировать от тепла при воздействии ультрафиолетового излучения и сохранять тепло зимой.

ЧТО ПОКРЫТО КАМЕНЕМ?

Раньше было всего несколько видов металлической кровли — гофрированный металл, который со временем, безусловно, улучшился, но эстетически всегда был ограничен в вариантах, или гораздо более дорогая медная облицовка.

Новейший продукт – металлическая кровля с каменным покрытием. Стальная кровля с каменным покрытием сочетается с внешним видом черепицы, гонта, гонта или других типов, чтобы получить прочную, долговечную кровлю и фантастический внешний вид. Каким бы ни был стиль вашего дома или собственности, вы, скорее всего, сможете найти металлическую кровлю, соответствующую вашим потребностям.

Какие материалы мы используем для производства высококачественных стальных кровельных листов с гарантией 50 лет?
Сначала проверим структуры:



Компоненты металлической панели крыши с каменным покрытием дополнительная защита

Stone Granules — цвет; устойчивость к УФ-излучению; покрытие

Базовое покрытие — адгезия; УФ-защита; смешанный цвет

Acrylic Primer — грунтовочная система; улучшает адгезию

Покрытие из алюминиево-цинкового сплава — предотвращает коррозию; защита

Сталь – толщиной от 0,33 мм до 0,55 мм; несущий; гибкий

Покрытие из алюминиево-цинкового сплава — предотвращает коррозию; защита

Acrylic Primer — грунтовочная система; улучшает адгезию

В общем, есть 3 основных части сырья:

① Каменная крошка (красивый внешний вид, эффективная термостойкость/стойкость к УФ-излучению, шумоподавление, противоскользящее покрытие и т.
