3D Расчет двухскатной крыши – Онлайн-калькулятор

Двухскатная крыша – один из наиболее распространенных типов кровельной системы, который представляет собой конструкцию из двух наклонных скатов, разделенных коньком и заключенных между двумя вертикальными треугольными стенами (фронтонами). Является самой популярной разновидностью крыш в частном строительстве, потому как сочетает в себе низкую стоимость на изготовление, простую технологию монтажа и позволяет создать полноценное мансардное помещение.

На нашем сайте вы можете выполнить эффективный расчет двухскатной крыши с помощью онлайн-калькулятора – в результате вычислений программа предоставит готовый проект конструкции с комплектом необходимых чертежей и количеством материалов на изготовление каждого элемента сооружения. Кроме того программа визуализирует кровельную систему в 3D в реальных пропорциях, для того чтобы вы могли оценить все преимущества и недостатки предполагаемой конструкции. Все результаты автоматически сохраняются в личном кабинете и доступны для скачивания.

В случае если вам необходимо рассчитать только элементы каркаса в отдельности, возможно более эффективным будет узкоспециализированный инструмент расчета стропил двухскатной крыши.



Порядок расчета двухскатной крыши

  • Шаг 1. Выберите наиболее удобные единицы измерения – мм, см, м, дюймы, футы.
  • Шаг 2. Выберите способ отрисовки чертежей – цветные, черно-белые.
  • Шаг 3. Укажите тип кровельного материала – жесткий, мягкий (влияет на тип обрешетки – разреженная или сплошная, соответственно).
  • Шаг 4. Введите параметры крыши – высота (от мауэрлата до вершины стропильной системы), свес карнизный, свес фронтонный (выпуск).
  • Шаг 5 (опционально). Устанавливать ли дополнительно стропила на краю кровли, с внешней стороны стены.
  • Шаг 6. Заполните поля с параметрами дома – длина, ширина, высота, толщина стены.
  • Шаг 7. Параметры бруса для мауэрлата – ширина, толщина.
  • Шаг 8. Расчет стропильной системы – величина горизонтального запила под мауэрлат, ширина и толщина стропильной доски, расстояние между элементами (рекомендации ниже).
  • Шаг 9. Введите характеристики гидроизоляции – ширина и длина материала, величина нахлеста сверху и сбоку.
  • Шаг 10. Укажите толщину контробрешетки в горизонтальной проекции (в вертикальной всегда 5 см).
  • Шаг 11 (опционально). Укажите параметры разреженной обрешетки (в случае выбора жесткой кровли) – ширина и толщина доски, расстояние между элементами.
  • Шаг 12 (опционально). Укажите параметры сплошной обрешетки (в случае выбора мягкой кровли) – ширина, длина, толщина листа ОСП.
  • Шаг 13. Характеристики кровельных листов – ширина и длина материала, величина нахлеста сверху и сбоку.
  • Шаг 14. Проверка введённых значений и начало расчета двухскатной крыши с помощью кнопки «Рассчитать».

После выполнения расчета, на вкладке «Вид в 3D» вы можете ознакомиться с трехмерной моделью конструкции, построенной в точности по заданным параметрам. Также для подписчиков доступен дополнительный инструмент – 3D-линейка.



Особенности чертежей двухскатной крыши

Для того чтобы получить общую высоту конструкции, необходимо сложить высоту стен, мауэрлата, стропильной системы, обрешетки, контробрешетки и кровельного материала.



Рекомендации

Крыша является одной из наиболее сложных конструкций при строительстве дома своими руками, поэтому перед началом работ необходимо тщательно подготовиться к предстоящим трудностям – изучить соответствующие нормативные документы, создать качественный проект сооружения и ознакомиться с технологиями сборки и монтажа.

Основные требования по эксплуатационным характеристикам крыш изложены в СНиП II-26-76 (СП 17.13330.2011) «Кровли», СП 31-101-97 «Проектирование и строительство кровель», СНиП 2.01.07-85* (СП 20.13330.2010) «Нагрузки и воздействия», СНиП 3.03.01-87 (СП 70.13330.2011) «Несущие и ограждающие конструкции», СНиП II-25-80 (СП 64.13330.2017) «Деревянные конструкции», ГОСТ 11047-90 «Детали и изделия деревянные для малоэтажных жилых и общественных зданий», ГОСТ 30547-97 «Материалы рулонные кровельные и гидроизоляционные», ГОСТ 25772-83 «Ограждения лестниц, балконов и крыш стальные».

В таблицах ниже представлены оптимальные параметры элементов для типовых конструкций на которые можно ориентироваться при использовании калькулятора двухскатной крыши. Если вас интересуют комментарии по данным пунктам и другие рекомендации по проектированию кровельных систем, перейдите на страницу раздела «Расчет крыши онлайн».

Параметр, характеристика

Оптимальный диапазон

Угол наклона крыши

20-45°

Свес карнизный

50-100 см

Свес фронтонный / Выпуск

40-70 см

Размер мауэрлата

100х150 мм
150х150 мм

Размер стропил

50х150 мм
50х200 мм

Соотношение глубины запила и ширины стропил

1/4
1/3

Шаг стропил

60-100 см

Размер обрешетки

25х100 мм
40х150 мм

Шаг обрешетки в зависимости от типа кровли (мягкая, черепица, профнастил)

1-10 см
30-40 см
30-65 см

Размер контробрешетки

30х50 мм

Нахлест гидроизоляции

10-20 см

Толщина теплоизоляции

10-15 см



Используйте наши инструменты, если хотите грамотно рассчитать двухскатную крышу и получить комплект чертежей для монтажа конструкции. Если же вы хотите получить больше информации непосредственно о строительстве – пошаговая инструкция по сборке расположена на странице «Крыша своими руками».



Пример расчета

Калькулятор двухскатной крыши и расчёт стропильной системы онлайн

Информация

Двускатная крыша – это сложная, большая по площади строительная конструкция, требующая профессионального подхода к проектированию и выполнению работ. Самые большие затраты идут на стройматериалы для стропил, обрешетки, утеплителя, гидроизоляции, кровельного материала. Наш калькулятор двухскатной крыши позволит Вам высчитать количество материала.

Использование калькулятора экономит время для проектирования крыши, и ваши деньги. Окончательный чертеж в 2D формате будет руководством при выполнении работ, а 3D визуализация даст представление о том, как будет выглядеть крыша. Прежде, чем ввести данные в онлайн калькулятор, необходимо иметь представление об элементах крыши.

Параметры стропил

Чтобы произвести расчет стропильной системы двухскатной крыши, нужно учесть:

  • нагрузку крыши;
  • шаг между стропилами.
  • вид кровельного покрытия

Рекомендуемая ширина доски стропил:

  • 100-150 мм при длине пролета не более 5 м, и при дополнительный подпорках.;
  • 150-200 мм при длине пролета более 5 м, при шаге более 1 м, и если угол не большой.

Важно! Расстояние между стропилами двускатной крыши обычно устанавливают 1 м, но при уклоне крыши более 45 градусов шаг стропил можно увеличить до 1,4 м. При пологих крышах шаг делают 0,6-0,8 м.

Стропильные ноги крепятся на мауэрлат, который идет по периметру дома. Для него берется или доска параметрами 50х150 мм, или брус 150х150 мм (для распределения нагрузки)

Параметры обрешетки

Для металлочерепицы создается разреженная обрешетка доской, ширина которой 100мм, в толщина 30 мм. Доска набивается с шагом, который должен соответствовать продольной оси модуля металлочерепицы – 35 см (супермонтеррей).

Для гибкой черепицы обрешетку выполняют с большим шагом, так как поверх её будет укладываться ОСП или фанера сплошным ковром.

Важно! При выборе материалов обращать внимание на показатели влагостойкости и минимальной толщины.

При устройстве теплых крыш между гидроизоляцией и кровлей делается контробрешетка бруском, толщина которого должна быть 30-50мм.

Параметры кровельного покрытия

  • Чтобы выполнить расчет кровли двухскатной крыши, нужно знать размеры кровельного материала и величину нахлестов.
  • Металлочерепицу для жесткой кровли выпускают шириной 118 мм (рабочая 110), а вот длина может быть разной. Завод-изготовитель под заказ может нарезать любую длину.
  • Гибкая черепица для мягкой кровли имеет разные размеры, поэтому нужно смотреть конкретный материал
  • Что касается выбора утеплителя, то для России рекомендуется толщина минимум 100 мм, а правильная будет 150-200мм.

Расчет стропильной системы двухскатной крыши

Другое название двускатной разновидности крыши – щипцовая.

Она имеет две одинаковых наклонных поверхности. Конструкция каркаса крыши представлена стропильной системой.

При этом опирающиеся друг к дружке пары стропил объединяются обрешеткой. В торцах образуются треугольные стенки, или по-другому щипцы.

Двускатную крышу достаточно просто сделать своими руками.

При этом очень важным моментом для монтажа является правильный расчет необходимых параметров.

Расчет двускатной крыши можно произвести с помощью нашего онлайн калькулятора.

Содержание статьи

Устройство крыши

Главным элементом мансардной крыши является стропильная система. Это своего рода каркасное сооружение, которое берет на себя нагрузку от кровли, служит основанием перекрытий и обеспечивает необходимую форму крыши. О дизайне мансарды вы можете прочитать здесь.

В стропильной системе мансарды имеются следующие элементы:

  • Мауэрлат. Этот элемент служит основанием для всей конструкции кровли, прикрепляется по периметру стен сверху.
  • Стропила. Доски определенного размера, которые прикрепляются под необходимым углом и имею опору в мауэрлат.
  • Конек. Это обозначения места схождения стропил в верхней части.
  • Ригели. Располагаются в горизонтальной плоскости между стропилами. Служат элементом сцепления конструкции.
  • Стойки. Опоры, которые располагают в вертикальном положении под коньком. С их помощью нагрузка передается на несущие стены.
  • Подкос. Элементы, располагающиеся под углом к стропилам для отвода нагрузки.
  • Лежень. Аналогичен мауэрлату, только располагается на внутреннем несущем перекрытии.
  • Схватка.
    Брусок, расположенный вертикально между опорами.
  • Обрешетка. Конструкция для установки кровли.



  • Устройство двускатной крыши

Расчет стропильной системы двухскатной крыши — онлайн калькулятор

Как рассчитать длину стропил двухскатной крыши? Расчет двухскатной крыши вы можете произвести с помощью нашего онлайн помощника.

Вы сможете рассчитать не только количество кровельного материала, но так же систему обрешетки и стропил.

ВАЖНО!

Калькулятор производит расчет кровли двухскатной крыши.

Прежде чем приступить к расчетам, в верхнем правом углу калькулятора нужно выбрать кровельное покрытие.

Ниже представлены калькуляторы для других видов крыш:

Обозначения полей в калькуляторе

Укажите кровельный материал:

Введите параметры крыши (фото выше):

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Расчёт снеговой нагрузки (на фото ниже):

Выберите ваш регион

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов



Крыша:

Угол наклона крыши: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м2.

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м2.

Длина стропил: 0 см.

Количество стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м3.

Примерный вес досок обрешетки: 0 кг.

Регион снеговой нагрузки

Описание полей калькулятора

Рекомендации


Сделать все расчеты перед началом работ по возведению крыши достаточно просто. Единственное, что требуется – это скрупулезность и внимательность, не следует также забывать о проверке данных, после завершения процесса.

Одним из параметров, без которого в процессе расчетов не обойтись будет

общая площадь крыши. Следует изначально понимать что этот показатель представляет, для лучшего понимания всего процесса вычисления.

Имеются некоторые общие положения, которых рекомендуется придерживаться в процессе расчета:

  1. Первым делом определяется длина каждого из скатов. Эту величина равна промежуточному расстоянию между точками в самой верхней части (на коньке) и самой нижней (карниз).
  2. Вычисляя такой параметр необходимо учитывать все дополнительные кровельные элементы, например, парапет, свес и любого рода сооружения, которые добавляют объем.
  3. На этом этапе также должен быть определен материал, из которого будет конструироваться кровля.
  4. Не нужно учитывать при вычислениях площади элементы вентиляции и дымохода.

ВНИМАНИЕ!

Приведенные выше моменты применимы в случае с обычной крышей, имеющей два ската, но если план дома предполагает наличие мансарды или иную разновидность формы крыши, то расчеты рекомендуется проводить только с помощью специалиста.

Лучше всего вам поможет в расчетах калькулятор стропильной системы двухскатной крыши.

Расчет стропильной системы двухскатной крыши: калькулятор

Расчет параметров стропил

Отталкиваться в данном случае нужно от шага, который выбирается с учетом конструкции крыши индивидуально. На этот параметр влияет выбранный кровельный материал и общий вес крыши.

Варьировать такой показатель может от 60 до 100 см.

Чтобы вычислить количество стропил необходимо:

  • Узнать длину ската;
  • Разделить на выбранный параметр шага;
  • К результату прибавить 1;
  • Для второго ската, показатель умножить на два.

Следующий параметр для определения — это длина стропил.

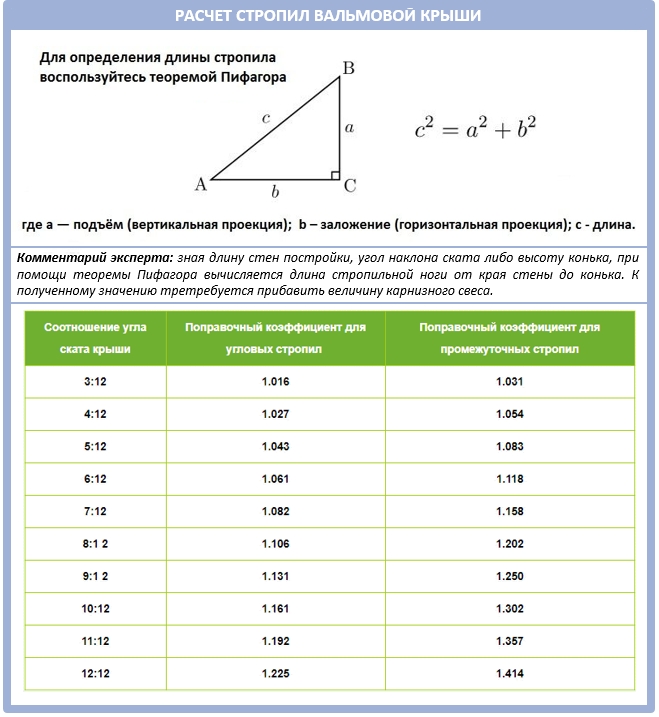

Для этого нужно вспомнить теорему Пифагора, по ней проводится данный расчет. Для формулы необходимы такие данные:

  • Высота крыши. Эту величину выбирает каждый индивидуально в зависимости от необходимости обустраивать жилое помещение под крышей. Например, такая величина будет равняться 2 м.
  • Следующая величина – это половина от ширины дома, в данном случае – 3м.
  • Величина, которую необходимо узнать – это гипотенуза треугольника. Высчитав этот параметр, отталкиваясь от данных для примера, получается 3, 6 м.

Важно: к полученному результату длины стропил, следует прибавить 50-70 см с расчетом на запил.

Кроме того, следует определить какой ширины выбирать стропила для монтажа.

Стропила можно изготовить своими руками, как это сделать, вы можете прочитать здесь.

Для такого параметра нужно учитывать:

  • Нагрузку крыши;
  • Тип древесины, выбранной для конструкции;
  • Длину стропила;
  • Расстояние шага расположения стропил.

    Расчет параметров стропил

Определение угла наклона

Можно для такого расчета исходить из материала кровли, который будет использоваться в дальнейшем, ведь у каждого из материалов имеются свои требования:

  • Для шифера размер угла ската должен быть более 22 градусов. Если угол будет меньше, то это сулит попаданием воды в зазоры;
  • Для металлочерепицы такой параметр должен превышать 14 градусов, в ином случае листы материала могут быть сорваны веером;
  • Для профнастила угол может быть не меньше, чем 12 градусов;
  • Для битумной черепицы такой показатель должен равняться не более чем 15 градусов. Если угол будет превышать такой показатель, то есть вероятность сползания материала с кровли во время жаркой погоды, т.к. прикрепление материала проводят на мастику;
  • Для материалов рулонного типа, вариации значения угла могут быть в пределах от 3 до 25 градусов. Этот показатель зависит от числа слоев материала. Большее количество слоев позволяет сделать угол наклона ската большим.

Стоит понимать, что чем больше угол ската, тем больше площади свободного пространства под крышей, однако и материала требуется для такой конструкции больше, а, соответственно и затрат.

Более подробно про оптимальный угол наклона вы можете прочитать здесь.

Важно: минимально допустимое значение угла ската равно 5 градусов.

Формула для расчета угла ската проста и очевидна, учитывая, что изначально имеются параметры ширины дома и высоты конька. Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа.

Нужно вычислить тангенс острого угла в треугольнике. В данном случае он будет равен 34 градусам.

Формула: tg β = Нк / (Lосн/2) = 2/3 = 0,667

Определение угла наклона крыши

Расчет нагрузок на стропильную систему

Прежде, чем приступать к данному разделу расчетов, нужно рассмотреть всевозможные нагрузки на стропила. Стропильная система бывает разных видов, что так же влияет на нагрузку. Виды нагрузок:

Виды нагрузки:

  1. Постоянный. Этот вид нагрузки ощутим стропилами постоянно, его оказывает конструкция кровли, материал, обрешетка, утеплительный материал, пленки и другие мелкие элементы системы. Средняя величина такого параметра равна 40-45 кг/м2.
  2. Переменный. Этот вид нагрузки зависит от климата и зоны расположения строения, поскольку его составляют осадки в данном регионе.
  3. Особый. Этот параметр актуален в том случае, если место расположения дома – это сейсмически активная зона. Но в большей части случаев хватает добавочной прочности.

Важно: лучше всего при расчете прочности сделать запас, для этого к полученной величине прибавляется 10%. Также стоит взять во внимание рекомендацию о том, что 1 м2 не должен брать на себя вес, больше 50 кг.

Очень важно учесть и нагрузку, оказываемую ветром. Показатели этой величины можно взять из СНиПа в разделе «Нагрузки и воздействия».

Чтобы рассчитать нагрузку, производимую снегом, нужно:

  • Узнать параметр веса снега. Варьирует в основном такой показатель от 80 до 320 кг/м2.;
  • Умножить на коэффициент, который необходим для учета ветрового давления и аэродинамических свойств. Данная величина указана в таблице СНиП и применяется индивидуально. Источник СНиП 2.01.07-85.

ВНИМАНИЕ!

Если угол наклона ската больше 45 градусов, то расчет снеговой нагрузки не проводят, поскольку такой скат обеспечит сползание снега.

Ветровая нагрузка

Количество кровли

Количество материала для кровли вычисляется очень просто, учитывая, что все параметры для расчетов были получены в процессе.

Рассматривая вычисления на том же примере, следует вычислить общую площадь крыши.

После этого можно узнать количество листов металлочерепицы (в данном примере), которые потребуется закупить для строительства.

Для этого необходимо получившееся значение площади крыши разделить на площадь одного листа металлочерепицы.

Как рассчитать площадь двускатной крыши:

  • Длина крыши в данном примере равна 10м. Чтобы узнать такой параметр, необходимо замерить длину конька;
  • Длина стропила была вычислена и равняется 3,6м (+0,5-0,7м.) ;
  • Исходя из этого, площадь одного ската будет равна – 41 м2. Общее значение площади – 82 м2, т.е. площадь одного ската, умноженная на 2.

Важно: не забывать про припуски для козырьков крыши в 0,5-0,7 м.

Кровельный набор

Заключение

Все расчеты лучше всего их несколько раз проверить во избежание ошибок. Когда этот кропотливый подготовительный процесс будет завершен, можно смело приступать к закупке материала и подготавливать его в соответствии с полученными размерами.

После этого процесс монтажа крыши будет простым и быстрым. А в расчетах вам поможет наш калькулятор двухскатной крыши.

Полезное видео

Видео-инструкция по пользованию калькулятором:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Онлайн калькулятор расчета двускатной крыши

Представляем бесплатный калькулятор по расчеты двускатной крыши. Онлайн расчет обрешетки, угла наклона стропил и необходимого количества материалов.

Укажите кровельный материал:

Введите параметры крыши:

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов

Крыша:

Угол наклона крыши: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м2.

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м2.

Длина стропил: 0 см.

Количество стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м3.

Примерный вес досок обрешетки: 0 кг.

Дополнительная информация о калькуляторе

Онлайн-калькулятор двускатной (двухскатной) крыши поможет вам рассчитать угол ската, размер и количество стропил, количество обрешётки, а также объём нужных материалов в режиме онлайн. В расчётную базу заранее внесены такие распространённые кровельные материалы, как металлочерепица, шифер, ондулин, черепица из керамики, битума, цемента и другие материалы.

Обратите внимание! Расчёты производятся, исходя из СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009, с учётом нормативов, содержащихся в данных документах.

Двускатная крыша (также встречаются написания «двухскатная крыша», «щипцовая крыша») — вариант крыши с двумя скатами, идущими от конька до наружных стен здания. На сегодня это самый распространённый вид крыш, благодаря простоте исполнения, невысокой себестоимости и привлекательному внешнему виду.

Стропила в конструкции такой крыши попарно опираются друг на друга и соединяются обрешёткой. Торцевые стороны сооружения с такой крышей имеют форму треугольника и называются фронтонами (иногда – щипцами). Обычно под двускатной крышей устраивается чердак, а на фронтонах для освещения проделываются небольшие чердачные окна.

Заполняя поля калькулятора, обратите внимание на значок «Дополнительная информация» , под которым скрываются пояснения по каждому пункту.

Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже.

Также вы можете задать свой вопрос или поделиться идеями по улучшению этого калькулятора. Будем рады вашим отзывам!

Пояснения к результатам расчетов

Угол наклона крыши

Так называется угол, под которым скат и стропила наклонены к плоскости потолка. Расчеты выполнены с учетом того, что планируется строительство симметричной двускатной крыши. Вводя угол, вы можете не только рассчитать нужное количество материалов для данного угла, но и проверить, возможно ли построение крыши под этим углом из выбранных вами материалов. Уменьшить или увеличить угол можно, изменив ширину основания или высоту подъёма: эти параметры жёстко взаимосвязаны.

Площадь поверхности крыши

Суммарная площадь скатов крыши, включающая площадь свесов заданной длины. Определяет количество кровельного и подкровельного материала, требуемого при строительстве крыши.

Примерный вес кровельного материала

Предположительный суммарный вес кровельного материала.

Количество рулонов изоляционного материала

Требуемое количество подкровельного материала, с учётом необходимого нахлёста в 10%. В расчётах мы исходим из рулонов длиной 15 метров и шириной 1 метр.

Нагрузка на стропильную систему

Максимально возможная нагрузка с учетом ветровых и снеговых нагрузок, приходящаяся на стропила.

Длина стропил

Стропила измеряются от основания ската до конька крыши.

Количество стропил

Суммарное количество стропил, необходимых для стропильной системы крыши при заданном шаге.

Минимальное сечение стропил

Чтобы обеспечить крыше достаточную прочность, необходимо выбрать стропила с предложенными здесь вариантами сечений.

Количество рядов обрешётки

При заданных вами параметрах потребуется данное количество рядов обрешетки. Если вам нужно определить количество рядов для одного ската, то данное значение нужно разделить на 2.

Равномерное расстояние между досками обрешетки

Чтобы исключить перерасход материалов и избавить себя от лишней работы по подрезке, вам нужно выбрать данное расстояние между досками обрешётки.

Объем досок обрешетки

Количество досок требуемых для обрешетки всей крыши (в кубических метрах).

Примерный вес досок обрешетки

Общий вес досок, используемых при обрешетке.

Самостоятельный расчет стропильной системы двухскатной крыши

Другое название двускатной разновидности крыши – щипцовая.

Она имеет две одинаковых наклонных поверхности.Конструкция каркаса крыши представлена стропильной системой.

При этом опирающиеся друг к дружке пары стропил объединяются обрешеткой. В торцах образуются треугольные стенки, или по-другому щипцы.

Двускатную крышу достаточно просто сделать своими руками.

При этом очень важным моментом для монтажа является правильный расчет необходимых параметров.

Расчет двускатной крышиможно произвести с помощью нашего онлайн калькулятора.

Устройство крыши

Главным элементом мансардной крыши является стропильная система.Это своего рода каркасное сооружение, которое берет на себя нагрузку от кровли, служит основанием перекрытий и обеспечивает необходимую форму крыши. О дизайне мансарды вы можете прочитать здесь.

В стропильной системе мансарды имеются следующие элементы:

    Мауэрлат.Этот элемент служит основанием для всей конструкции кровли, прикрепляется по периметру стен сверху.Стропила.Доски определенного размера, которые прикрепляются под необходимым углом и имею опору в мауэрлат.Конек. Это обозначения места схождения стропил в верхней части.Ригели.Располагаются в горизонтальной плоскости между стропилами. Служат элементом сцепления конструкции.Стойки.Опоры, которые располагают в вертикальном положении под коньком. С их помощью нагрузка передается на несущие стены.Подкос.Элементы, располагающиеся под углом к стропилам для отвода нагрузки.Лежень.Аналогичен мауэрлату, только располагается на внутреннем несущем перекрытии.Схватка.Брусок, расположенный вертикально между опорами.Обрешетка.Конструкция для установки кровли.
    Устройство двускатной крыши

Расчет стропильной системы двухскатной крыши — онлайн калькулятор

Как рассчитать длину стропил двухскатной крыши? Расчет двухскатной крыши вы можете произвести с помощью нашего онлайн помощника.

Вы сможете рассчитать не только количество кровельного материала, но так же систему обрешеткии стропил.

Обозначения полей в калькуляторе

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт снеговой нагрузки (на фото ниже):

Выберите ваш регион

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Крыша:

Угол наклона крыши: 0градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0м2.

Примерный вес кровельного материала: 0кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0рулонов.

Стропила:

Нагрузка на стропильную систему: 0кг/м2.

Длина стропил: 0см.

Количество стропил: 0шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0рядов.

Равномерное расстояние между досками обрешетки: 0см.

Количество досок обрешетки стандартной длиной 6 метров: 0шт.

Объем досок обрешетки: 0м3.

Примерный вес досок обрешетки: 0кг.

Регион снеговой нагрузки

Описание полей калькулятора

Рекомендации

Сделать все расчеты перед началом работ по возведению крыши достаточно просто. Единственное, что требуется – это скрупулезность и внимательность,не следует также забывать о проверке данных, после завершения процесса.

Одним из параметров, без которого в процессе расчетов не обойтись будетобщая площадь крыши.Следует изначально понимать что этот показатель представляет, для лучшего понимания всего процесса вычисления.

Имеются некоторые общие положения, которых рекомендуется придерживаться в процессе расчета:

    Первым делом определяется длина каждого из скатов.Эту величина равна промежуточному расстоянию между точками в самой верхней части (на коньке) и самой нижней (карниз).Вычисляя такой параметр необходимо учитывать все дополнительные кровельные элементы,например, парапет, свес и любого рода сооружения, которые добавляют объем.На этом этапе также должен быть определен материал,из которого будет конструироваться кровля.Не нужно учитыватьпри вычислениях площади элементы вентиляции и дымохода.

Лучше всего вам поможет в расчетах калькулятор стропильной системы двухскатной крыши.

Расчет стропильной системы двухскатной крыши: калькулятор

Расчет параметров стропил

Отталкиваться в данном случае нужно от шага,который выбирается с учетом конструкции крыши индивидуально. На этот параметр влияет выбранный кровельный материал и общий вес крыши.

Варьировать такой показатель может от 60 до 100 см.

Чтобы вычислить количество стропил необходимо:

    Узнать длину ската;Разделить на выбранный параметр шага;К результату прибавить 1;Для второго ската, показатель умножить на два.

Следующий параметр для определения — это длина стропил.Для этого нужно вспомнить теорему Пифагора, по ней проводится данный расчет. Для формулы необходимы такие данные:

    Высота крыши.Эту величину выбирает каждый индивидуально в зависимости от необходимости обустраивать жилое помещение под крышей. Например, такая величина будет равняться 2 м.Следующая величина – это половина от ширины дома,в данном случае – 3м.Величина, которую необходимо узнать – этогипотенуза треугольника.Высчитав этот параметр, отталкиваясь от данных для примера, получается 3, 6 м.

Важно: к полученному результату длины стропил, следует прибавить 50-70 см с расчетом на запил.

Кроме того, следует определить какой ширины выбирать стропиладля монтажа.

Стропила можно изготовить своими руками, как это сделать, вы можете прочитать здесь.

Для такого параметра нужно учитывать:

    Нагрузку крыши;Тип древесины, выбранной для конструкции;Длину стропила;Расстояние шага расположения стропил.Расчет параметров стропил

Определение угла наклона

Можно для такого расчета исходить из материала кровли,который будет использоваться в дальнейшем, ведь у каждого из материалов имеются свои требования:

Для шифераразмер угла ската должен быть более 22 градусов.Если угол будет меньше, то это сулит попаданием воды в зазоры;Для металлочерепицытакой параметр должен превышать 14 градусов,в ином случае листы материала могут быть сорваны веером;Для профнастилаугол может быть не меньше, чем 12 градусов;Для битумной черепицы такой показатель должен равняться не более чем 15 градусов.Если угол будет превышать такой показатель, то есть вероятность сползания материала с кровли во время жаркой погоды, т.

к. прикрепление материала проводят на мастику;Для материалов рулонного типа, вариации значения угла могут быть в пределах от 3 до 25 градусов. Этот показатель зависит от числа слоев материала. Большее количество слоев позволяет сделать угол наклона ската большим.

Стоит понимать, что чем больше угол ската, тем больше площади свободного пространства под крышей, однако и материала требуется для такой конструкции больше, а, соответственно и затрат.

Более подробно про оптимальный угол наклона вы можете прочитать здесь.

Важно: минимально допустимое значение угла ската равно 5 градусов.

Формула для расчета угла ската проста и очевидна, учитывая, что изначально имеются параметры ширины дома и высоты конька. Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа.

Нужно вычислить тангенс острого угла в треугольнике. В данном случае он будет равен 34 градусам.

Формула: tg β = Нк / (Lосн/2) = 2/3 = 0,667

Определение угла наклона крыши

Расчет нагрузок на стропильную систему

Прежде, чем приступать к данному разделу расчетов, нужно рассмотреть всевозможные нагрузки на стропила. Стропильная система бывает разных видов, что так же влияет на нагрузку. Виды нагрузок:

Виды нагрузки:

    Постоянный.Этот вид нагрузки ощутим стропилами постоянно, его оказывает конструкция кровли, материал, обрешетка, утеплительный материал, пленки и другие мелкие элементы системы. Средняя величина такого параметра равна 40-45 кг/м2.Переменный.Этот вид нагрузки зависит от климата и зоны расположения строения, поскольку его составляют осадки в данном регионе.Особый.Этот параметр актуален в том случае, если место расположения дома – это сейсмически активная зона. Но в большей части случаев хватает добавочной прочности.

Важно: лучше всего при расчете прочности сделать запас,для этого к полученной величине прибавляется 10%. Также стоит взять во внимание рекомендацию о том, что 1 м2 не должен брать на себя вес, больше 50 кг.

Очень важно учесть и нагрузку, оказываемую ветром.Показатели этой величины можно взять из СНиПа в разделе «Нагрузки и воздействия».

Чтобы рассчитать нагрузку, производимую снегом, нужно:

Узнать параметр веса снега.

Варьирует в основном такой показатель от 80 до 320 кг/м2.;Умножить на коэффициент, который необходим для учета ветрового давления и аэродинамических свойств. Данная величина указана в таблице СНиП и применяется индивидуально. Источник СНиП 2.01.07-85.

Ветровая нагрузка

Количество кровли

Количество материала для кровли вычисляется очень просто,учитывая, что все параметры для расчетов были получены в процессе.

Рассматривая вычисления на том же примере, следует вычислить общую площадь крыши.

После этого можно узнать количество листов металлочерепицы(в данном примере), которые потребуется закупить для строительства.

Для этого необходимо получившееся значение площади крыши разделить на площадь одного листа металлочерепицы.

Как рассчитать площадь двускатной крыши:

Длина крыши в данном примере равна 10м. Чтобы узнать такой параметр, необходимо замерить длину конька;Длина стропила была вычислена и равняется 3,6м (+0,5-0,7м.) ;Исходя из этого, площадь одного ската будет равна – 41 м2.

Общее значение площади – 82 м2, т. е. площадь одного ската, умноженная на 2.

Важно: не забывать про припуски для козырьков крыши в 0,5-0,7 м.

Кровельный набор

Заключение

Все расчеты лучше всего их несколько раз проверить во избежание ошибок. Когда этот кропотливый подготовительный процесс будет завершен, можно смело приступать к закупке материала и подготавливать его в соответствии с полученными размерами.

После этого процесс монтажа крыши будет простым и быстрым. А в расчетах вам поможет наш калькулятор двухскатной крыши.

Полезное видео

Видео-инструкция по пользованию калькулятором:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

2017-02-10

Дачный эксперт

Содержание:

В статье пойдет речь о том, как рассчитать стропила на двухскатную крышу и вычислить различные нагрузки, приходящиеся на кровлю.

Крыша в здании предназначена для удержания внешних нагрузок и их перераспределения на несущие стены или опорные сооружения. К таким нагрузкам относится вес кровельного пирога, масса самой конструкции, вес снежного покрова и так далее.

Крыша располагается на стропильной системе. Так называется каркасная конструкция, на которую фиксируется кровля. Она принимает все внешние нагрузки, распределяя их по опорным сооружениям.

Стропильная система включает в себя следующие элементы:

    Мауэрлат;Подкосы и раскосы;Боковые и коньковые прогоны;Стропильные ноги.

Стропильной фермой называется конструкция, включающая в себя все перечисленные элементы за исключением мауэрлата.

Расчет нагрузок двухскатной крыши

Перед тем, как рассчитать длину стропил двухскатной крыши и прочие параметры, необходимо определить нагрузки, приходящиеся на кровлю дома, вернее, на стропильные ноги. Их принято разделять на постоянные и переменные.

Постоянные нагрузки

Первым видом называются такие нагрузки, которые действуют на кровлю всегда (в любой сезон, время суток и так далее). К ним относится вес кровельного пирога и различного оборудования, установленного на крыше.

Например, вес спутниковой антенны или аэратора. Необходимо вычислить вес всей стропильной конструкции вместе с крепежами и различными элементами. Профессионалы для выполнения этой задачи используют компьютерные программы, а также специальные калькуляторы.

Расчет двухскатной кровли основывается на вычислении нагрузок на стропильные ноги. В первую очередь нужно определить вес кровельного пирога. Задача довольно простая, необходимо просто знать используемые материалы, а также размеры крыши.

В качестве примера вычислим вес кровельного пирога с материалом ондулин.

Все значения берутся приблизительно, высокая точность здесь не требуется. Обычно строители выполняют расчеты веса квадратного метра кровли. А потом данный показатель умножается на общую площадь крыши.

Кровельный пирог состоит из ондулина, слоя гидроизоляции (в данном случае — изоляции на полимерно-битумной основе), слоя теплоизоляции (будет вестись расчет веса базальтовой ваты) и обрешетки (толщина досок составляет 25 мм). Вычислим вес каждого элемента по отдельности, а потом сложим все значения.

Расчет кровли двухскатной крыши:

    Квадратный метр кровельного материала весит 3.5 кг.Квадратный метр гидроизоляционного слоя весит 5 кг.Квадратный метр утеплителя весит 10 кг.Квадратный метр обрешетки весит 14 кг.

Теперь вычислим общий вес:

3.5 + 5 + 10 + 14 = 32.5

Полученное значение нужно умножить на коэффициент поправки (в данном случае он равен 1.1).

32.5 * 1.1 = 35.75 кг

Получается, что квадратный метр кровельного пирога весит 35.75 кг. Остается умножить данный параметр на площадь крыши, тогда получится рассчитать двухскатную крышу.

Переменные нагрузки на кровлю

Переменными называются такие нагрузки, которые действуют на крышу не постоянно, а сезонно.

Ярким примером является снег в зимнее время. Снежные массы оседают на кровле, создавая дополнительное воздействие. Но весной они тают, соответственно, давление снижается.

К переменным нагрузкам относится и ветер. Это тоже погодное явление, которое действует не всегда.

И таких примеров очень много. Поэтому важно учитывать переменные нагрузки при расчете длины стропил двускатной крыши. При вычислении нужно брать во внимание множество различных факторов, воздействующих на крышу здания.

Теперь подробнее рассмотрим снеговые нагрузки. При расчете данного параметра нужно использовать специальную карту. Там размечена масса снежного покрова в различных регионах страны.

Для вычисления данного вида нагрузки используется следующая формула:

S = Sg х µ

Где Sg — показатель местности, взятый по карте, а µ — поправочный коэффициент.

Он зависит от уклона крыши: чем уклон сильнее, тем меньше коэффициент поправки. И тут есть важный нюанс — для крыш с уклоном от 60oего совсем не учитывают. Ведь с них снег будет просто скатываться, а не скапливаться.

Вся страна разделена на районы не только по массе снега, но и по силе ветров. Имеется специальная карта, на которой можно узнать данный показатель в определенной местности.

При расчете стропил кровли ветровые нагрузки определяются по следующей формуле:

W = Wo* x

Где x — коэффициент поправки. Он зависит от месторасположения строения и его высоты. А Wo— параметр, выбранный по карте.

Расчет размеров стропильной системы

Когда с расчетом всех видов нагрузок покончено, можно переходить вычислению размеров стропильной системы. Выполнение работы будет отличаться в зависимости от того, какая конструкция крыши планируется.

В данном случае рассматривается двухскатная.

Сечение стропильной ноги

Расчет данного показателя основывается на 3 критериях:

    Нагрузки из предыдущего раздела;Удаленность перил;Длина стропил.

Существует специальная таблица сечений стропильных ног, в которой можно узнать данный показатель, основываясь на вышеописанных критериях.

Длина стропил в двускатной крыше

Теперь разберемся, как рассчитать кровлю двухскатной крыши. Для такой конструкции требуется монтаж более сложной стропильной системы.

При расчетах вручную потребуются базовые знания геометрии, в частности — теоремы Пифагора. Стропило — гипотенуза прямоугольного треугольника. Ее длину получится узнать, если разделить длину катета на косинус противолежащего угла.

Рассмотрим конкретный пример:

Требуется расчет длины стропил двухскатной крыши для дома с шириной 6 м, у которого наклон скатов равен 45o. Пусть L будет длиной стропил. Подставим все данные в формулу.

L = 6 / 2 / cos 45 ≈ 6 / 2 / 0.707 ≈ 4.24 метра.

К полученному значению нужно прибавить длину козырька. Она приблизительно равна 0.5 м.

4.24 + 0.5 = 4.74 метра.

На этом исчисление длины стропил для двухскатной крыши закончено. Это был ручной способ выполнения задачи.

Существуют специальные компьютерные программы, предназначенные для автоматизации данного процесса. Проще всего использовать «Аркон». Это полностью бесплатная программа, с которой легко разберется даже плохо разбирающийся в компьютерах человек.

Достаточно просто указать вводные параметры на основании размеров дома. Программа самостоятельно выполнит расчеты и покажет необходимое сечение, а также длину стропил двускатной крыши.

Источники:

  • expert-dacha.pro
  • kryshadoma.com

Расчет односкатной крыши, онлайн калькулятор

Субъект федерации Город Снеговой район Ветровой район
Адыгея Майкоп 2 1
Алтайский край Барнаул 4 3
Бийск 4 1
Рубцовск 3 3
Амурская область Благовещенск 1 3
Архангельская область Архангельск 4 2
Северодвинск 4 2
Астрахань 1 3
Башкортостан Нефтекамск 5 2
Салават 5 3
Стерлитамак 5 3
Уфа 5 2
Белгородская область Белгород 3 2
Старый Оскол 3 2
Брянская область Брянск 3 1
Бурятия Улан-Удэ 1 3
Владимирская область Владимир 3 1
Ковров 4 1
Муром 3 1
Волгоградская область Волгоград 2 3
Волжский 2 3
Камышин 3 2
Вологда 4 1
Череповец 4 1
Воронежская область Воронеж 3 2
Дагестан Дербент 2 5
Махачкала 2 5
Хасавюрт 2 5
Забайкальский край Чита 1 2
Ивановская область Иваново 4 1
Иркутская область Ангарск 2 3
Братск 3 2
Иркутск 2 3
Калининградская область Калининград 2 2
Калмыкия Элиста 2 3
Калужская область Калуга 3 1
Обниск 3 1
Камчатский край Петропавловск-Камчатский 7 7
Кемеровская область Кемерово 4 3
Киселевск 4 2
Ленинск-Кузнецкий 4 3
Новокузнецк 4 3
Прокопьевск 4 2
Кировская область Киров 5 1
Костромская область Кострома 4 1
Краснодарский край Краснодар 2 6
Новороссийск 2 5
Сочи 2 4
Красноярский край Ачинск 4 3
Красноярск 3 3
Норильск 5 3
Курганская область Курган 3 2
Курская область Курск 3 2
Ленинградская область Санкт-Петербург 3 2
Липецкая область Елец 3 2
Липецк 3 2
Магаданская область Магадан 5 5
Марийская Республика Йошкар-Ола 4 1
Мордовия Саранск 3 2
Московская область Балашиха 3 1
Железнодорожный 3 2
Жуковский 3 1
Коломна 3 1
Красногорск 3 1
Люберцы 3 1
Москва 3 1
Мытищи 3 1
Ногинск 3 1
Одинцово 4 1
Орехово-Зуево 3 1
Подольск 3 1
Серпухов 3 1
Химки 3 1
Щелково 3 1
Электросталь 3 1
Мурманская область Мурманск 5 4
Нижегородская область Арзамас 4 2
Дзержинск 4 1
Нижний Новгород 4 1
Новгородская область Великий Новгород 3 1
Новосибирская область Новосибирск 4 3
Омская область Омск 3 2
Оренбургская область Оренбург 4 3
Орск 4 2
Орловская область Орел 3 2
Пензенская область Пенза 3 2
Пермский край Пермь 5 2
Приморский край Артем 3 4
Владивосток 2 4
Находка 2 5
Уссурийск 2 3
Псковская область Великие Луки 3 1
Псков 3 1
Республика Карелия Петрозаводск 2 5
Республика Коми Сыктывкар 5 1
Ухта 5 2
Ростовская область Батайск 2 3
Волгодонск 2 3
Новочеркасск 2 3
Новошахтинск 2 3
Ростов-на-Дону 2 3
Таганрог 2 3
Шахты 2 3
Рязанская область Рязань 3 1
Самарская область Волжский 4 3
Новокуйбышевск 4 3
Самара 4 3
Сызрань 3 3
Тольятти 4 3
Саратовская область Балаково 3 3
Саратов 3 3
Энгельс 3 3
Сахалинская область Южно-Сахалинск 4 4
Свердловская область Екатеринбург 3 2
Каменск-Уральский 3 1
Нижний Тагил 4 2
Первоуральск 4 2
Северная осетия Владикавказ 2
Смоленская область Смоленск 3 1
Ставропольский край Невинномысск 2 5
Ставрополь 2 5
Тамбовская область Тамбов 3 2
Татарстан Альметьевск 5 2
Казань 4 2
Набережные Челны 5 2
Нижнекамск 5 2
Тверская область Тверь 4 1
Томская область Томск 4 3
Тульская область Новомосковск 3 1
Тула 2 1
Тыва Кызыл 2 1
Тюменская область Тобольск 4 2
Тюмень 3 2
Удмуртия Ижевск 5 1
Ульяновская область Димитровград 4 2
Ульяновск 4 2
Хабаровский край Комсомольск-на-Амуре 4 3
Хабаровск 2 3
Хакасия Абакан 2 3
Ханты-Мансийский  АО Нефтеюганск 4 2
Нижневартовск 5 2
Сургут 4 2
Челябинская область Златоуст 4 2
Копейск 3 2
Магнитогорск 4 3
Миасс 3 2
Челябинск 3 2
Чеченская Республика Грозный 2 4
Чувашия Новочебоксарск 4 2
Чувашская Республика Чебоксары 4 2
Якутия Якутск 2 2
Ямало-Ненецкий  АО Новый Уренгой 5 2
Ноябрьск 5 2
Ярославская область Рыбинск 4 1
Ярославль 4 1

Калькулятор стропил онлайн расчет для крыши


Расчет стропил не простаяя задача, однако, если Вы попали к нам на сайт, то рассчитать сможете гораздо легче и правильнее длину стропил, получить угол наклона крыши и сечение самих стропил становится элементарно. В этом Вам поможет Калькулятор стропил. Нагрузки, сечение и геометрия. Все, что от вас нужно сделать – это заполнить данные во всех вкладках, ответ будет в четвертой РЕЗУЛЬТАТ.

Порядок работы:
1. Вкладка 1. Геометрия.
a. Укажите половину ширины пролета «B» и длину свесов «S».
b. Выберите вариант расчет через угол крыши А, либо через высоту стойки Н и задайте значение
2. Вкладка 2. Нагрузки.
a. Задайте снеговой и ветровой район (калькулятор снеговых и ветровых нагрузок)
b. Укажите тип местности, где будет стоять объект
c. Выберите материал кровли
d. Задайте шаг стропил
3. Вкладка 3. Сечение
a. Задайте сорт дерева (1, 2 или 3 сорт)
b. На выбор укажите ширину стропильной ноги, либо отношение высоты к ширине h/b
4. Вкладка Результат
Нажмите кнопку «Расчет», итоговые значения сформируются в таблицу.

Для справки:
— расчетное сопротивление на изгиб дерева равно 21, 19. 5 и 13 МПа для 1, 2 и 3 сортов дерева соответственно согласно СП 64.13330.2017 «Деревянные конструкции»
— коэффициент надежности для снеговой и ветровой нагрузки – 1.4
— коэффициент надежности для постоянной нагрузки – 1.1
— если уклон крыши больше 60 градусов снегововая нагрузка отсутствует
— при значительных свесах стропил (0.8м свеса при полной длине стропил 3м, 1.2м при длине стропил 4м, 1.6м при длине стропил 5м, 2м при длине стропил 6м) образуется момент над опорой, который может быть больше пролетного момента, а значит и сечение стропил придется брать больше

Если данный калькулятор стропил онлайн оказался Вам полезен – не забывайте делиться им с друзьями и коллегами ссылкой в соц.сети, а также посмотреть другие строительные калькуляторы, они простые но здорово облегчают жизнь строителям и тем кто решил сам строить свой дом с нуля.

Коэффициенты поправки расчетного сопротивления дерева на изгиб приняты следующие:
Mдл = 0. 66 — совместное действие постоянной и кратковременной снеговой нагрузок
Mв = 0.9 — нормальные условия эксплуатации дерева (влажность менее 12%)
Mт = 0.8 — эксплуатация дерева при температуре 50 градусов
Mсс = 0.9 — срок эксплуатации конструкции 75 лет

Калькулятор стропильных ферм

Нет дома без крыши, и чтобы построить крышу, вам потребуются подходящие стропильные фермы — именно для этого и предназначен этот калькулятор кровельных стропил! 🏠

С помощью этого инструмента вы можете ответить на вопрос «Сколько ферм мне нужно для моего дома?» моментально. Но это не все! Это также дает вам возможность определить длину стропил. Вы также можете использовать его, чтобы оценить стоимость стропильной фермы, и даже включить приблизительную стоимость установки.Читайте дальше, чтобы узнать, как рассчитать количество стропильных ферм и стоимость стропильных ферм, а также узнать о расстоянии между стропилами крыши!

Как пользоваться калькулятором стропильной фермы?

У нашего инструмента есть два приложения. Вы можете использовать его либо как калькулятор длины стропил и получить расчетные размеры ваших ферм, либо как счетчик количества стропильных ферм , который также позволит вам оценить стоимость стропильных ферм и даже включает стоимость установки. .

Чтобы начать расчеты, вам нужно выбрать один из двух вариантов, упомянутых выше.В поле над иллюстрацией выберите либо «длину стропил», либо «количество ферм».

  1. Если вы выбрали длину стропила :

Начните с решения, на чем вы хотите, чтобы ваши расчеты основывались. Вы можете выбрать подъем крыши (что является ее высотой) или уклон крыши (уклон, созданный стропилами). Если вы хотите узнать больше о том, как он рассчитывается, воспользуйтесь нашим калькулятором уклона крыши.

  • Если вы выбрали подъем , все, что вам нужно сделать, это ввести его значение , ввести пролет крыши , и калькулятор вернет длину стропила в самом нижнем поле.

    Обратите внимание, что калькулятор длины стропил работает в обе стороны, то есть вы также можете использовать его для расчета подъема или пробега! Если вам уже известна длина стропил и вы хотите определить другие размеры, просто введите два известных вам размера, и вы получите третий.

  • Если вы решили включить уклон крыши , чтобы получить длину стропил, вам нужно будет ввести пролет и уклон крыши. После этого вы увидите длину стропила в самом нижнем поле.

    Здесь наш калькулятор работает в обе стороны. Вы можете ввести любое из трех значений, чтобы вычислить третье.

    Вы можете ввести уклон крыши в любом из трех форматов (угол, процент, соотношение), и наш инструмент автоматически сообщит вам другие.

  1. Если вы выбрали количество ферм :
  • Введите длину крыши , расстояние по центру (расстояние между серединами двух соседних ферм крыши), и калькулятор ферм крыши вернет необходимых ферм крыши .

  • Наш инструмент также может определить приблизительную стоимость стропильных ферм. В следующих полях калькулятора решите, хотите ли вы, чтобы включал в расчеты затраты на установку .

    • Если вы выберете , единственное, что останется ввести, — это стоимость одной фермы крыши . Калькулятор кровельной фермы покажет общие расходы в самом нижнем поле.

    • Если вы выберете Да , вам также необходимо будет указать , сколько за единиц времени подрядчик будет взимать с вас за установку ферм , а также ожидаемую продолжительность установки .Как только вы заполните все переменные, вы увидите общие расходы внизу калькулятора.

Не волнуйтесь, если вы не знаете, что именно подразумевается под крышей, подъемом, расстоянием между центрами и т. Д., Мы подготовили для них иллюстрацию в калькуляторе.

Как рассчитать количество ферм и стоимость ферм крыши?

Как вы знаете, этот инструмент можно использовать не только для определения длины стропил и других размеров фермы! Наш калькулятор стропильных ферм также может помочь вам спланировать проект кровли , подсчитав количество стропил, указав ожидаемую стоимость материалов и определив стоимость установки.Итак, чтобы ответить на вопрос «Сколько ферм мне нужно?», Он использует следующие уравнения:

  • кол-во ферм = ((длина крыши * 12) / 24) + 1 ,

Округляется до ближайшего целого числа (например, если результат 14,5, вам нужно получить 15 ферм).

Для расчета затрат используем следующие две формулы:

В том числе затраты на установку:

  • общие затраты = количество ферм * цена одной фермы + стоимость единицы времени * продолжительность работы

Без затрат на установку:

  • общие затраты = количество ферм * цена одной фермы

Если вы не уверены в терминах, таких как межцентровое расстояние, см. Иллюстрации ниже:


(Изображение создано на основе: фермы королевской стойки 3D, созданной Джорджем Пондерево, по лицензии Creative Commons Attribution-Share Alike 3.0 Непортированная лицензия.)

Как рассчитать длину стропил?

Этот калькулятор длины стропил позволяет рассчитать размеры стропильных ферм с использованием двух немного разных наборов переменных. Все сводится к тому, какая информация у вас уже есть. Обычно это либо шаг , либо подъем крыши. Более того, формула, используемая для расчета размеров стропильных ферм, вы, вероятно, очень хорошо знаете — это точно такая же формула, которую вы используете для описания прямоугольного треугольника — Пифагор!

Мы использовали следующие формулы:

  1. Для расчетов на основе высоты кровли :

подъем² + пролет² = длина стропил² ,

Это означает:

длина стропил = √ (подъем² + ход²) .

  1. Для расчетов с уклоном кровли :

Формула, используемая для расчета длины стропил по уклону крыши, фактически аналогична приведенной выше. Единственное отличие состоит в том, что нам нужно сначала рассчитать подъем крыши, используя уклон. Итак, что вам нужно сделать в первую очередь, это определить шаг, используя следующую формулу:

подъем / ход = шаг ,

Выражается в процентах, что означает:

подъем = бег * шаг .

Мы можем объединить эти два уравнения, чтобы получить формулу длины единого стропила, основанную на уклоне крыши:

длина стропил² = (прогон * шаг) ² + прогон²

длина стропил = √ ((прогон * шаг) ² + прогон²)

длина стропил = прогон * √ (шаг² + 1)

Если вы не уверены в таких терминах, как пролет и подъем крыши, см. Иллюстрацию ниже:

(Изображение создано на основе: фермы королевской стойки 3D, созданной Джорджем Пондерево, по лицензии Creative Commons Attribution-Share Alike 3.0 Непереносимая лицензия.)

Что такое межцентровое расстояние?

Одно из значений, необходимых для расчета стропильной фермы, — межосевого расстояния . Это не очень известный термин, но он может оказаться полезным в большем количестве контекстов, чем просто при обсуждении длины стропил, стоимости стропильных ферм и т. Д. Почему бы нам не потратить минутку на изучение этого?

Расстояние между центрами (часто сокращенно обозначается OC или o.c. в строительстве) — это мера, обычно используемая в архитектурных проектах и ​​строительных чертежах.Он обозначает расстояние между точными центрами двух элементов каркаса (в этом калькуляторе он указывает шаг стропильных ферм ).

Например, если в плане указано, что должно быть « 20 дюймов OC между столбами забора » и эти столбики имеют ширину 6 дюймов, это означает, что расстояние между столбами будет около 14 дюймов ( 20 - (3 + 3) ).

Одно из наиболее распространенных применений шага OC — это рама шпильки . Каркасные стены обычно покрывают листовым материалом, например фанерой или гипсокартоном.Один лист обычно имеет ширину 48 дюймов (размер 4 x 8 футов). Обрамление каркасной стены на 16 или 24 дюйма OC приведет к тому, что край вертикального листа упадет над центром стойки, поскольку 48 делится как на 16, так и на 24. Благодаря этому край листа надежно поддерживается и опирается на ¾ дюйма древесины, которую мы можем использовать для прибивания гвоздей. Благодаря этому установка листовых материалов с шагом OC надежна и относительно проста.

Интервал

OC также полезен при использовании материалов с различной толщины , таких как фрезерованный пиломатериал, размеры которого неточны.Благодаря этой мере вы можете гарантировать точность макетов, в которых используются такие материалы.

Какие кровельные фермы доступны?

Если вы используете этот калькулятор длины стропил, вероятно, вы строите дом, поэтому вас может заинтересовать, какие фермы есть на рынке! Когда дело доходит до различных типов ферм, которые вы можете использовать для строительства крыши, есть из чего выбрать, в зависимости от ваших потребностей. Вот четыре самых распространенных:

(Изображение предоставлено: домостроение.co.uk)

  1. Ферма крыши Fink — вообще самый дешевый вариант. Его главное преимущество — небольшой вес и то, что вы можете построить его относительно быстро (даже за один день).
  2. Традиционная резная крыша — особенно полезна для крыш сложной формы.
  3. Ферма на чердаке — в этой конструкции предусмотрено место для хранения вещей. К сожалению, они имеют тенденцию быть дорогими.
  4. Панельная кровля — лучший вариант для крыш простой формы.Он оформляется из больших предизолированных листов, которые укладываются поперек балок. Материалы могут быть дороже, чем в обычных фермах, но простота конструкции снижает затраты на установку.

Рассчитайте собственную ферму крыши

Количество стоек S

135715

Рассчитайте

Куда вы хотите, чтобы мы отправили этот проект?

[adrotate banner = ”14 ″]

Общий вид

Стропила

Стойки

Стойки

© myrooff.com

Открыть в новом окне

Куда вы хотите, чтобы мы отправили этот дизайн?

[adrotate banner = ”15 ″]

Если вы думаете о замене крыши на новую, вам понадобится калькулятор стропильной фермы. Этот онлайн-калькулятор фермы определит общую стоимость вашей фермы на основе ключевых данных, связанных с уклоном, шириной и свесом вашей крыши. Он будет использовать текущую стоимость деревянных стропил, основанную на средней цене, найденной в магазинах товаров для дома.

При использовании калькулятора фермы важно помнить, что каждый расчет фермы полностью уникален и основан на размере вашей крыши и ее конкретных размерах.Ферма — это каркас, состоящий из стропил, стоек и подкосов, который поддерживает вашу крышу. Как мы увидим ниже, существует несколько различных типов конструкций, и это повлияет на углы и конструкцию фермы в целом.

Когда дело доходит до жилых домов, существует почти столько же различных типов ферм, сколько существует проектов домов, каждый из которых имеет уникальные углы и размерные атрибуты. Вот лишь некоторые из самых популярных типов каркасов ферм:

  • Обычный
  • Подземный свод
  • Поднос
  • Собор
  • Помещение на чердаке
  • Параллельный пояс
  • Ножницы
  • Моно
  • Крыльцо

Когда Используя бесплатные онлайн-калькуляторы, важно, чтобы вы использовали правильный дизайн для правильного роста.Поэтому всегда проверяйте, можете ли вы переключаться между различными типами ферм с помощью своего калькулятора — это значительно упростит расчет всех углов, высоты и размеров. А это, в свою очередь, позволит гораздо проще узнать, какие типы стропил и подкосов вам понадобятся и как их комбинировать для каждой высоты. Когда вы идете в магазин товаров для дома или на лесной склад, вы хотите убедиться, что получаете нужный предмет с правильным углом, правильной высотой и правильными размерами!

Затем вам нужно выполнить быстрый расчет на основе всего нескольких ключевых входных данных.Вы должны вычислить следующие три переменные:

  • Уклон — это угол наклона крыши, выраженный в долях. (Примечание: хотя угол наклона и наклон используются как взаимозаменяемые, они не одно и то же.)
  • Пролет (также известный как ширина фронтона) — это основано на общей площади дома и относится к расстоянию между двумя внешними стенами.
  • Свес — это «лишняя» часть, которая выходит за пределы внешней стены дома.

В зависимости от сложности вашего бесплатного вычислительного инструмента может потребоваться ввести данные о расстоянии между стропилами (обычно 16 дюймов по центру), типе моста, высоте и размере доски.Просто имейте в виду, что если длина доски превышает 20 футов, вам нужно использовать более дорогой тип доски LVL (а не традиционную сосновую доску) для этой большей длины.

Наконец, калькулятор фермы вычислит наилучший размерный метод соединения частей фермы со стальными соединениями и мостом. Эти стальные соединения необходимы для поддержки всей фермы. Чем сложнее каркас фермы, тем больше потребуется этих стыков. То же самое и с мостом из фермы.

Объединив все эти расчеты, вы получите очень полезный инструмент, который поможет вам создать наилучшее решение для вашего дома.

Калькуляторы кровли онлайн + 3D: ферма, уклон, стропила, площадь

Калькуляторы кровли онлайн: стропильная система, площадь, уклон, все материалы

У каждого архитектора и профессиональной строительной компании есть программа для расчета кровли.

Однако эта программа будет полезна землевладельцам, которые решили строить свои дома самостоятельно и которым нужен калькулятор кровли.Кроме того, от точности расчета зависит устойчивость конструкции крыши, ее внешний вид и фасад.

Каждый онлайн-инструмент расчета кровли на нашем сайте дает пользователю возможность точно рассчитать количество материалов, необходимых для строительства выбранного типа крыши, а также проверить правильность рассчитанной стропильной системы кровли и других элементов конструкции.

На данный момент возможен расчет односкатной, двускатной, мансардной и вальмовой кровли, а также стропил и деревянных ферм.В ближайшее время возможен расчет конструкции крыши павильона.

Основные отличия наших калькуляторов и программ кровли от других аналогов

Нет необходимости скачивать строительные калькуляторы на свой компьютер — это главное отличие от многих подобных платных программ.

Все необходимые расчеты выполняются с использованием тщательно откалиброванных сложных алгоритмов расчета. Результаты представлены в доступной форме (технический чертеж и таблица с основными расчетными размерами выбранного типа кровли).

Технический чертеж крыши сэкономит много времени на создание подобного собственного проекта.

Реализованная в калькуляторе 3D визуализация конструктивных элементов кровли и стропильной системы необходима для визуального представления будущего сооружения. Само собой разумеется, что 3D визуализация будущего сооружения чрезвычайно важна и полезна при строительстве.

Еще одно неоспоримое преимущество — вы можете добавить страницу сайта с калькулятором кровли нужного типа в закладки в любом браузере и использовать ее по своему усмотрению.Вы можете скачать результат расчета в любом формате или распечатать.

Онлайн-инструмент «Расчет кровли» выполнен на основе строительных норм, Строительных норм и ГОСТов, принятых в России и во всем мире, с учетом международной практики современного строительства.

Просто введите размеры и получите точный расчет крыши.

От пользователя не требуется никаких знаний в области строительства или размышлений о том, как рассчитать крышу, чтобы избежать затрат.

Вам просто нужно правильно ввести основные измеряемые параметры (ширина и длина крыши, высота или желаемый угол крыши) и выбрать тип кровельного материала и тип кровли.

Все расчеты, такие как расчет площади крыши, длины стропил или количества прогонов — вся эта информация будет представлена ​​всего за несколько секунд.

Калькулятор каркаса вальмовой крыши


Калькулятор каркаса вальмовой крыши — с шаблонами для резки угла стропил и планами расположения — дюймы
Схема калькулятора каркаса вальмовой крыши с полными размерами
Детали соединения стропил

Каркас вальмовой крыши — схема соединения от бедра к общему коньку


Схема соединения центра каркаса вальмовой крыши с вариантами квадратной крыши 1 С квадратной крышей гребень становится квадратным центральным элементом (шкворнем) с длиной сторон, равной толщине обычных стропил.

Чтобы удалить эту центральную часть конька, вы можете удлинить 2 (только) противостоящих обычных стропила и соединить их вершины вместе в центре.

Схема соединения центра каркаса вальмовой крыши с вариантами квадратной крыши 2

Для получения хорошей прямой фасции добавьте дополнительный дюйм или 2 к хвостовикам всех ваших стропил (общая длина).После того, как они подняты, вы можете провести линию, чтобы разметить, и обрезать хвосты по красивой прямой линии, чтобы компенсировать деформацию гребня или ошибки маркировки, обрезки и исправления.
2-х концевые стропила King Common немного отличаются по длине от других Commons, потому что толщина гребня и стропила не одинакова.
Если толщина конька и общих стропил идентичны, 2-х концевые общие стропила будут такими же, как и все обычные стропила.
Используйте шаблон стропила для конца King Commons и отрегулируйте длину и разрез в соответствии с требованиями.

Разметка беговых планок до общих мест: (от нижнего конца стропил до каждой рейки) Разметка + выступление

Расстановка беговых планок вверх. Бедро: (от нижнего конца центра бедра до каждой рейки) Разметка + речь

Длина планки (длинная сторона планки — до центра бедер)



Спусковые измерения выполняются — И НА — от начальной точки до ближней стороны каждого стропила.
Щелкните списки для вертикального форматирования.

Бегущий хребет: отметка + речь


Длина стены: разметка + речь
Ширина стены: разметка + речь
Беговое бедро: отметка + речь

Измерение бедра до ближней и дальней стороны каждого стропила.
Начинайте бег от бедра с верхнего края бокового разреза бедра (после разреза), а не конечной точки — см. Детали бедра ниже.
Перед установкой проверьте все зазоры и квадраты!

Схема расстановки стропильных стен вальмовой крыши


Отметьте, разрежьте (и проверьте соответствие) 1 Обычный и 1 Бедренный, затем используйте в качестве выкройки, чтобы разметить и обрезать остальные.

Схема общих стропил с полными размерами

Схема Hip Rafter с полными размерами



Положите устройство на наклон и нажмите «Начать измерение», чтобы напрямую измерить шаг.Нажмите Stop + Calculate, чтобы зафиксировать текущий угол наклона и рассчитать крышу. Нажмите «Речь», чтобы постоянно говорить под определенным углом.
Щелкните левой кнопкой мыши, отпустите, затем перетащите, чтобы измерить масштаб на диаграмме ниже — Увеличьте масштаб диаграммы для более точных измерений.

Угол крыши Свес Масштаб


Каркас вальмовой крыши — схема секций крыши


Детальная схема Hip Rafter Детальная схема Jack Rafter — правая сторона Чтобы разметить и вырезать отвесные и боковые разрезы с помощью циркулярной пилы — Распечатайте бумажный шаблон (простой + точный) ИЛИ:
1: Отметьте крайнюю линию угла отвеса (назад от квадрата) с обеих сторон бедра.Это заостренный конец. (Пока не вырезайте)
2: Отмерьте расстояние от этой линии и отметьте вторую параллельную линию с обеих сторон бедра. (Это линия, по которой нужно разрезать)
3: Установите угол наклона полотна циркулярной пилы на 45 °, отрежьте одну сторону по второй линии, наклонив полотно к острому концу, затем переверните и обрежьте другую сторону таким же образом.


Схема снятия фаски стропила бедра


Распечатайте и вырежьте полноразмерные бумажные шаблоны — согните дерево, чтобы отметить и вырезать углы (легко)

Полномасштабный шаблон для резки Hip Rafter Шаблон для полномасштабной резки Jack Rafter Шаблон для полномасштабной резки Standard Rafter



Угол обшивки слоёв и отступ среза
Обе ориентации листов ↔ ↕

1138.93 фут² = 35,6 листов + 5% 10% 15% отходы = 40 листов
листов с округлением до следующего полного листа

Калькулятор обрезки бедра

Диаграмма угла среза ската вальмовой крыши



Крыши крыльца
Для пристройки крыльца вальмовой крыши к стене существующего здания вы можете использовать половину результатов калькулятора.Введите длину пристройки в поле «Длина стены» и удвойте ширины пристройки, затем минус толщины конька, в записи «Ширина стены». (за вычетом толщины конька, чтобы конек стал опорной пластиной — вершина крыши будет немного выше — Толщина конька должна быть такой же, как и у Common).
Полученная диаграмма крыши затем «разрезается пополам» по линии верхней части конька , причем нижняя половина является продолжением крыши, с коньком и двумя концевыми стропилами King Common Rafters, которые становятся опорными плитами, которые прикрепляются к стене существующего здания.①

Длина надстройки крыши должна быть как минимум в два раза больше ее ширины, иначе 2 бедра встретятся прежде, чем достигнут стены существующего здания. Если длина пристройки составляет половину длины пристройки, 2 бедра будут соответствовать на существующей стены, и крыша достигнет пика. (без гребня), как половина пирамиды. ②

Если длина удлинения на меньше удвоенной ширины, 2 бедра встретятся прежде, чем достигнут существующей стены, и вам понадобится выступ, выходящий из существующая стена под углом 90 °, чтобы соединить бедра там, где они встречаются.В этом случае вы можете ввести длину пристройки в поле «Ширина стены». и удвойте ширину пристройки в «длину стены», затем «разрежьте диаграмму пополам» по длине в центре. (переместите или добавьте 2 общих объекта, чтобы они стали табличками для голосования на существующей стене) ③
Наверх ↑



Что-то построили с помощью наших калькуляторов? Пожалуйста, пришлите фотографии! Посмотреть примеры


Калькулятор стропил — оценка длины и стоимости замены стропил

Калькулятор кровельных стропил рассчитает длину, размер доски, количество, стоимость доски и общую стоимость пиломатериалов!

Оценки основаны на площади вашего дома (длина и ширина) и уклоне крыши.

Цены основаны на предложениях различных складов пиломатериалов и поставщиков строительных материалов.

Этот инструмент предоставит вам общее количество стропил, необходимых для работы (включая коньковые доски), длину каждого стропила, длину пиломатериалов (досок) для каждого стропила, а также общую стоимость всех материалов, представленных в удобном для понимания виде. форма.

х

Нижний предел

Средний диапазон

Высокий уровень

Материалы

$ 1879

$ 2042

$ 2593

Стоимость / с.F.

$ 3,05

$ 3,31

4,2

Общая стоимость

$ 4598

$ 4998

$ 6348

Посмотреть цены рядом с вами!

Начать здесь — Введите свой почтовый индекс

Как пользоваться калькулятором стропил

Используйте диаграмму справа, чтобы правильно ввести размеры вашей крыши — это поможет вам более точно рассчитать длину доски.

Отлично подходит для строителей, строителей, подрядчиков, генеральных директоров и архитекторов и будет полезен при планировании новых строительных проектов.

1) Введите площадь дома: Длина — это сторона свеса крыши (желоба). Ширина или пролет — это двускатная сторона крыши, которая используется при расчете длины и стоимости стропил.

2) Введите длину свеса: Большинство домов имеют свесы (софиты), которые необходимы для защиты внешних стен и фундамента дома от стекания воды с крыши. Введите желаемую длину свеса — это повлияет на длину стропил и пиломатериалы, необходимые для работы.

3) Введите уклон / уклон крыши: Уклон крыши — это величина подъема крыши над пролетом крыши с использованием 12 в качестве основы для спуска крыши.Пример: если ваша крыша поднимается на 5 дюймов на каждые 12 дюймов пробега, введите 5 в качестве уклона крыши. Если у вас угол наклона крыши в градусах, используйте наш расчет угла наклона крыши, чтобы преобразовать градусы в значение «уклона».

4) Выберите шаг и ширину стропил:
Расстояние между стропилами (и длина крыши) будет использоваться для определения количества стропил, необходимых для вашего проекта.
Размер / ширина пиломатериалов (доски 2×8 дюймов, 2×10 дюймов или 2×12 дюймов) будут использоваться для оценки стоимости каждого стропила, а также общей стоимости (без учета местного налога с продаж).

Стропила ДЛИННЫМИ 20 футов: Магазины товаров для дома НЕ продают сосновые доски длиннее 20 футов. Если вам нужны стропила длиной 20 футов 1 дюйм или больше, вам понадобится стропильная доска из LVL (ламинированного шпона), которая представляет собой желтую фанерную доску, сделанную для строительных целей.

LVL ОЧЕНЬ дорого, но снимает ограничение в 20 футов для обычной сосновой доски. LVL бывают стандартной длины 24, 28, 30 и 32 фута. Если вам нужны более длинные LVL, их можно заказать по индивидуальному заказу.

Калькулятор автоматически переключит вашу доску с СОСНЫ на LVL, когда вы превысите 20-футовый порог длины стропила.

LVL цены указаны за фут за размер. Не существует «цены доски», это означает, что доска 24 фута 2×10 дюймов будет стоить столько же за фут, сколько доска 32 фута 2×10 дюймов. Единственная разница — длина.

LVL Стоимость стропил (за погонный фут):

Указанные ниже цены были получены от компании National Lumber в Ньютоне, Массачусетс. Это «розничные» цены, и если у вас есть учетная запись и вы работаете с внешним продавцом, вы обычно можете получить скидку 3-7%.Размеры НОМИНАЛЬНЫЕ, что означает, что плата 2×8 на самом деле составляет 1,75 x 7,25 дюйма.

2×8 — 4,37 $ / пер. футов
2×10 — 5,23 $ / пер. футов
2×12 — 6,48 $ / пер. футов
2×14 — 8,35 $ / пер. футов
2×16 — 9,24 $ / пер. футов

Ограничения стропильного калькулятора

Этот инструмент разработан для пиломатериалов длиной до 20 футов, которые обычно можно купить в местных магазинах товаров для дома и на лесных складах.Если длина ваших стропил превышает 20 футов, у вас есть два варианта:

1) Большинство складов пиломатериалов и поставщиков строительных материалов продают доски размером 2 x 12 дюймов на 24 фута по 45-55 долларов за штуку. Доски большего размера НЕ доступны.

2) Если вам нужны стропила длиной более 24 футов, вам придется использовать деревянные стропила.

Для расчета цен мы использовали онлайн-цены Home Depot, которые сопоставимы с ценами Lowe на доски того же размера. Цены на лесоматериалы будут немного выше, но предположительно будет древесина лучшего качества.

Для получения информации о ценах для специального заказа (24-футовые доски или конструкционные деревянные стропила) обращайтесь к местным поставщикам строительных материалов или на склады пиломатериалов.

Дополнительные ресурсы

Если вы находитесь на стадии планирования строительства своего дома и вам нужно выяснить, сколько стоит черепица, используйте этот инструмент, чтобы получить точную оценку для черепицы с тремя вкладками и архитектурной черепицы.

Если вам необходимо оценить стоимость замены кровли, воспользуйтесь нашим оценщиком. Это даст вам низкие, средние и высокие затраты на лучшие материалы, в том числе: черепицу, шифер, глиняную черепицу, дерево и металлическую крышу.

Связанные

Опубликован:

Это руководство по кровле представлено Лео Б.

Я работаю кровельщиком 15 лет и специализируюсь на металлических и плоских кровлях.

Есть вопрос или проблема с кровлей? Задайте мне любой кровельный вопрос!

Подрядчики по кровельным работам — присоединяйтесь к нашему бесплатному справочнику местных кровельщиков , чтобы привлечь больше клиентов!


Калькулятор каркаса двускатной крыши — Онлайн-проект крыши

Шаблоны для стропил, птичий рот, хап и т. Д.Наклон Наклон крыши представлен как x12, где x — количество дюймов подъема на каждые 12 дюймов пробега.

Калькулятор каркаса двускатной крыши Планы двускатной крыши онлайн

Если у вас есть какие-либо два из этих значений, калькулятор быстро вычислит остальную часть прямоугольного треугольника, что означает, что он расскажет вам все остальное, что вам нужно знать о стропилах.

Вычислитель каркаса двускатной крыши . После того, как они подняты, вы можете провести линию, чтобы отметить, и обрезать хвосты по красивой прямой линии, чтобы компенсировать деформацию гребня или ошибки обрезки и исправления разметки.Значения на калькуляторе, который мы используем для обычного каркаса крыши, равны. Используйте крышу соляной коробки, чтобы рассчитать двухстороннюю крышу с разными пролетами и / или свесами для каждой стороны крыши.

Онлайн калькулятор двускатной крыши kalkpro. Прокрутите вниз до калькулятора длинных шпунтов, чтобы воспользоваться калькулятором шпилек для коротких фронтонов, который работает наоборот. После того, как они подняты, вы можете провести линию, чтобы отметить, и обрезать хвосты по красивой прямой линии, чтобы компенсировать деформацию гребня или ошибки обрезки и исправления разметки.

Используйте эти калькуляторы стоек фронтона, чтобы вычислить значения всех стоек на 16 центрах в двускатной стене от длинной стойки вниз или от стойки вверх на всех стандартных скатах крыши. Вы можете многое узнать о конструкции крыши, если поймете концепции создания двускатной или односкатной крыши. Рассчитайте свою идеальную крышу прямо сейчас — бесплатно.

Это очень полезная информация для многих целей, особенно для обрамления крыш. Наклон, который иногда называют уклоном, калибруется по квадратам скорости.Подсчитайте, сколько квадратных футов занимает двускатная крыша. Объяснение результатов калькулятора уклона кровли.

Удобный интерфейс, подробный расчет и чертежи, интерактивные трехмерные планы размещения кровельных материалов. Шаг подъема и диагонали. Инструкция к калькулятору шпильки фронтона.

Схема калькулятора каркаса двускатной крыши с полными размерами для хорошей прямой облицовки добавьте дополнительный дюйм или 2 к хвостовикам общей длины всех ваших стропил.Эти типы крыш имеют основные элементы всех других крыш и делают их идеальным местом для начала обсуждения. Схема калькулятора каркаса двускатной крыши с полными размерами для хорошей прямой облицовки добавьте дополнительные 20 мм или около того к хвостовикам всех ваших стропил.

Двускатная крыша Двускатная крыша имеет две противоположные стороны с равными уклонами и равными пролетами, которые встречаются в центре крыши у конька. Основными элементами планировки двускатной крыши являются общие стропила конькового бруса и стеновая плита.

Калькулятор для резки двускатных крыш и стропил

Калькулятор каркаса односкатной крыши Онлайн-планы двускатной крыши

Калькулятор шага крыши вычисляет длину стропил

Калькулятор каркаса двускатной крыши Планы двускатной крыши в метрической системе

4 Онлайн-калькулятор каркаса крыши Gambrel

Калькулятор фермы двускатной крыши с использованием стропил или стропил

Калькулятор кровли Gambrel

Расчет стропил для вашей крыши Расчетная длина стропил

Калькулятор стропильных ферм

Расчет общей стропильной конструкции Это каркасные конструкции

Расчет длины стропил 9000 Расчет длины стропил 9000 Расчет высоты стропил 9000 Расчет длины стропил 9000 Планы сарая

3 Онлайн-калькулятор каркаса односкатной крыши Бесплатный Интернет сайты

Расчетные точки стропильных ферм Беседка Обрамление кровли Hipjack

Инструменты для стропил для приложений Android Калькулятор Неравномерный уклон

Калькулятор кровельного каркаса Красивые грабли для кровельных крыс

Обычный стропильный каркас Thisiscarpentry

Шаблон для каркаса

Шаблон для стропильного каркаса Калькулятор кровли в 2019 Gambrel Roof Gambrel

Калькулятор фермы крыши Метрический Калькулятор фермы крыши Метрика

Расчет угла крыши навеса для хранения

Как рассчитать длину стропил Конструкция двускатной крыши

Калькулятор каркаса крыши

Расчет крыши

2020 Калькулятор кровли Оценщик площади крыши

Расчет кровли фронтонов 9 0003

4 Онлайн-калькулятор стропильных ферм Бесплатные сайты

Приложения для стропил в Google Play

Проектирование кровли Gambrel в программном обеспечении для проектирования крыш Как проектировать крышу

Инструменты для стропил для приложений Android Калькулятор восьмиугольной крыши

Калькулятор каркаса двускатной крыши Планы двускатной крыши Метрика

Основные инструкции по обрамлению крыши

Калькулятор каркаса односкатной крыши Планы двускатной крыши в Интернете

Как рассчитать длину стропил для фронтонного бедра и впадины

Конструкция крыши Gambrel Конструкция фермы крыши Ферма Ферма крыши сарая

Брайанрейд Фотография Ключевые слова Номер изображения чердака

Калькулятор вальмовой крыши Обрамление вальмовой крыши Конструкция вальмовой крыши

Как измерить и оценить крышу в профессиональном руководстве своими руками

Калькулятор стропил односкатной крыши Планы навесов своими руками Nz

Калькулятор стропил Расчетная длина и стоимость замены крыши

Калькулятор каркаса вальмовой крыши Метрическая

Калькулятор длины стропил

4 Онлайн-калькулятор кровельной фермы Бесплатные веб-сайты

Расширение сообщества эскизов фермы

Детали металлического каркаса крыши Amtframe Org Конструкция двускатной крыши

Обрамление односкатной крыши стало проще

Расчет стропильной системы крыши Бесплатные приложения на

Инструменты для стропил для Android-приложений Калькулятор

Калькулятор кровли Saltbox

Калькулятор высоты

Онлайн-калькулятор каркаса двускатной крыши Бесплатные сайты

Калькулятор каркаса крыши Www Blocklayer Com

90 002 Blocklayer Com Image Library

Построить дешевый складской мансардный потолок Калькулятор стропил крыши сарая

Калькулятор ферм для двускатной крыши с использованием стропил

Информация об активах каркаса вальмовой крыши

Калькулятор каркаса крыши сарая 9000 Калькулятор стропил 9000 Расчет каркаса стропила 9000 Шаблоны Кровля

Онлайн-инструменты для строительства коммерческих и жилых домов

Обычные стропильные конструкции Thisiscarpentry

Калькулятор кровли Погодные резисторы Wny Inc

Калькулятор угла наклона кровли Диаграмма угла наклона

Double Shed Roof Detect 9000 Jhed

Базовые инструкции по обрамлению крыши

Планы каркаса вальмовой крыши

Проектирование каркаса Pla n Gable H House

Математика стропильных и воротниковых стяжек Блог математических встреч

Калькулятор шага крыши Omni

2020 Калькулятор затрат на каркас крыши Maple Valley Вашингтон

Резка общих стропил Jlc Online

Калькулятор высоты ограждения

2020

Калькулятор Оценщик Шаг площади крыши

Основные инструкции по обрамлению крыши

Калькулятор каркаса односкатной крыши Шаблоны стропил Кровля

Крыши Захватывающий калькулятор конструкции стропильных ферм Для интереса

Калькулятор конструкции шатровой крыши

Веб-баннеры Лучшие

Типы кровли

Типы крыш Минусы конструкции стилей крыши

Калькулятор уклона и перекоса

Basic Roo f Инструкции по обрамлению

Планы конструкции фермы односкатной крыши Дизайн навесного крыльца

Фронтон с неравным шагом

Калькулятор фермы двускатной крыши с использованием стропил или стропил

Детали свеса стропильных ферм Plandsg Com

Вырезать общие стропила

Jlc2000

Основные инструкции по устройству каркаса крыши

Калькулятор стоимости каркаса крыши 2019 Gilmer Texas Manta

Калькулятор кровельного отсека

Калькулятор стропил для приложений Android

Калькулятор каркаса двускатной крыши Шаблоны стропил Кровля

Калькулятор высоты конька

Калькулятор высоты кровли

Планы хип-фронтонных домов

Основные инструкции по обрамлению крыши

Cutting Common Rafters Jlc Online

Royalty Free 412 Pitch Truss Saborame

Уголки для сарая Gambrel Roof Shed Чертеж

Привлекательная крыша Gambrel и идеи экстерьера Gambrel Barn

Scotch Valley

Калькулятор кровли

Следующие инструменты позволяют оценить площадь крыши, а также количество материалов, необходимых для строительства крыши данной области.«Базовая площадь дома» — это площадь земли, которую занимает дом, и для более сложных форм ее можно оценить с помощью Калькулятора площади.

Расчет площади кровли


Калькулятор кровельных материалов

Расчетная площадь является приблизительной. В случаях, когда крыша имеет сложную форму, например, на изображении справа, измерение размеров и площадей каждой части крыши для расчета общей площади приведет к более точному измерению площади.Калькулятор не может учитывать сложные формы только на основе измерения площади в квадратных футах. Калькулятор площади можно использовать для расчета площади различных простых форм, которые вместе могут составлять площадь крыши. Использование совокупной площади этих простых форм может дать более точную площадь крыши, которая будет использоваться с Калькулятором кровельного материала.

Наиболее распространенные кровельные материалы, используемые в Соединенных Штатах, включают черепицу, мембранную кровлю и керамическую черепицу, каждый из которых имеет разный срок службы.Срок службы черепичных крыш обычно составляет 15–30 лет, а мембранных крыш — 5–15 лет. Хотя крыши из керамической черепицы дороги, срок их службы может составлять более 100 лет.

Высота кровли

Уклон крыши — это величина вертикального подъема крыши, деленная на ее горизонтальный пробег. Его часто сравнивают с уклоном, но это не совсем то же самое. В Соединенных Штатах используется длина 12 дюймов (1 фут), а уклон измеряется как высота крыши более чем на 12 дюймов. Например, уклон крыши 7/12 означает, что крыша поднимается на 7 дюймов на каждые 12 дюймов по горизонтали.За пределами США обычно используется градусный угол.

Уклон кровли является определяющим фактором стоимости кровли, а также площади кровли и типа используемых материалов. Это влияет на проходимость, а также на водоотвод, а крыши в районах с сильным дождем или снегопадом, как правило, имеют более крутые скаты.

Уклон крыши влияет на фактическую площадь крыши. В зависимости от того, измеряется ли площадь крыши по горизонтали (возможно, по чертежу или фотографии), для определения фактической площади крыши необходим поправочный коэффициент.Для данного шага и измерения площади по горизонтали умножьте площадь по горизонтали на поправочный коэффициент, соответствующий уклону, приведенный в таблице ниже, чтобы определить фактическую площадь крыши, которая будет использоваться в Калькуляторе кровельного материала. Хотя можно оценить количество необходимых материалов, используя только измерение общей площади крыши, как видно из таблицы, в зависимости от того, насколько велик уклон крыши, фактическая площадь крыши может отличаться до 2,236 от заданной. Измеренная общая площадь с шагом 24/12.Таким образом, хотя это может быть обременительным, измерение площади и уклона каждой части крыши и умножение на соответствующий поправочный коэффициент приведет к наиболее точной оценке необходимых кровельных материалов.

Типичные поправочные коэффициенты на наклон:

8/12 11/407
Шаг Угол Умножить на Шаг Угол Умножить на
1/12 4.8 ° 1.003 2/12 9,5 ° 1.014
3/12 14.0 ° 1.031 4 1,054
5/12 22,6 ° 1,083 6/12 26,6 ° 1,118
7/12 33.7 ° 1,202
9/12 36,9 ° 1,250 10/12 39,8 ° 1,302
