Расчет угла наклона кровли

Формулы угла наклона крыши и длины ската

На картинке: a — угол ската, S — длина ската кровли, H — высота кровли в верхней части, L — длина проекции ската кровли

Соответственно все величины можно найти:

• a = arctg(H/L) или a = arcsin(H/S)
• H = L * tg a
• S = H / sin a

Выше приведенные формулы позволяют рассчитать любое требуемое значение (если Вам почему-то не подошел наш калькулятор)

Расчет углов уклона кровель по типам

Расчет угла наклона односкатной крыши

Односкатная кровля является одной из самых популярных и, одновременно, одной из самых легких для расчета. Фактически — наш калькулятор рассчитывет именно ее, так как более сложные кровли (например, угол наклона двускатной крыши) требуют разбивки элементов кровли на отдельные скаты и просчета каждого из них.

При расчете наклона односкатной кровли и расчете длины и угла ската крыши обязательно учитывайте свесы! Посчитать их можно задавай данные не самого ската, а высоту и проекцию кровли именно вместе со свесами.

Материалы и углы для односкатных кровель

• крыша из рубероида – 5-10 градусов
• из профнастила – от 8 до 20 градусов
• из металлочерепицы – 20-30 градусов
• из шифера – 20-35 градусов
• для фальцевой кровли необходим наклон 18-30 градусов

Расчет угла наклона двускатной крыши

Посчитать двускатную кровлю уже сложнее, чем посчитать угол наклона односкатной кровли. В случае для двух скатов необходимо рассчитывать на нашем калькуляторе уже каждый из скатов индивидуально, а для расчета материала лучше применть калькулятор кровли, т. к. расположение материала и его размеры могут гулять.

Расчет угла наклона вальмовой кровли

В свою очередь расчет вальмовой кровли еще сложнее чем расчет угла двускатной кровли. Вам необходимо не просто разбить и считать угол каждого ската отдельно, но и учитывать что углы для вальмовой кровли различаются.

Для вальмовой кровли так же особенно нужн учесть гуляющие размеры обрешетки, поэтому при расчете Вашей реальной кровли углы вальмовой кровли пусть немного, но будут различаться!

Виды кровли в зависимости от угла уклона крыши

Существует 4 основных типа крыш в зависимости от угла наклона:

• 3-10° — плоские
• 10-30° — пологие
• 30-45° — скатные
• 45-60° — высокие

Источник: http://stroyka.expert/ru/calcs/roof/roof-pitch-calculator.html

Как сделать расчет уклона крыши – важные особенности

Чтобы крыша здания могла в полной мере выполнять все возложенные на нее функции, необходимо при ее создании учесть ряд параметров. Одним из самых важных параметров крыши является ее уклон, который обеспечивает отвод атмосферных осадков с ее поверхности и влияет на способность выдерживать внешние нагрузки. О том, как посчитать наклон крыши, и пойдет речь в данной статье.

Определение наклона крыши — от чего зависит

Чтобы провести правильный расчет уклона крыши, необходимо учитывать несколько факторов, среди которых сильнее всего выделяются следующие:

Отталкиваясь от этих факторов, можно рассчитывать угол наклона скатов. Кроме того, перед тем, как рассчитать угол двухскатной крыши, стоит обратить внимание на рекомендуемые показатели: для местности с сильными ветрами подойдет уклон в 15-20 градусов, а в остальных случаях оптимальная величина уклона составляет 35-40 градусов. Разумеется, нужно понимать, что расчет двухскатной крыши индивидуален, и выбирать усредненные показатели просто так нежелательно.

Методика проведения расчетов

При проектировании крыши нужно в обязательном порядке проводить ряд расчетов, среди которых всегда должен присутствовать расчет угла наклона скатов. Данный параметр напрямую влияет на конструкцию крыши: при увеличении наклона снижается снеговая нагрузка, но увеличивается воздействие ветра, поэтому стропильную систему приходится дополнительно усиливать. Для обустройства скатов под большим углом требуется еще и большее количество материалов, что негативно сказывается на стоимости строительства.

Перед тем, как узнать градус наклона крыши, нужно рассчитать эксплуатационную нагрузку на крышу, для чего требуется два параметра:

• Общую массу кровельной конструкции;
• Пиковые уровни снежных осадков, свойственные региону, где проходит строительство.

Упрощенный алгоритм расчетов сводится к следующим действиям:

• Сначала нужно определить вес одного квадратного метра кровельного пирога;
• Полученное значение умножается на общую площадь кровли;
• Масса кровли умножается на коэффициент 1,1.

Пример расчета уклона кровли в градусах

Чтобы понять, как высчитать угол крыши, стоит рассмотреть процесс расчетов на конкретном примере. Для примера будут взяты следующие данные: обрешетка имеет толщину 2,5 см, один квадратный метр кровли весит 15 кг, в качестве теплоизоляционного материала используется утеплитель толщиной 10 см, квадратный метр которого имеет вес 10 кг, а для покрытия используется ондулин с весом 3 кг на квадратный метр.

Расчет ската крыши проводится в соответствии с описанной выше методикой. Подстановка имеющихся данных приводит к следующему выражению: (15+10+3)х1,1 = 30,8 кг/кв.м. Полученная величина вполне допустима – среднестатистическая нагрузка на крышу жилых зданий составляет немногим меньше 50 кг/кв.м. Кроме того, в формуле присутствует коэффициент 1,1, который немного увеличивает фактический вес кровельной конструкции и позволяет в дальнейшем заменить кровельное покрытие на более тяжелое.

Как узнать угол наклона крыши

Между уклоном кровельных скатов и снежной нагрузкой имеется прямая зависимость. Если угол наклона крыши меньше 25 градусов, то коэффициент снежной нагрузки равен 1, а при углах, варьирующихся в пределах от 25 до 60 градусов, то этот коэффициент увеличивается до 1,25. Крыша с большим углом наклона не будет подвергаться снежным нагрузкам вообще, поэтому они не учитываются при расчетах.

Чтобы определить угол наклона крыши, нужно воспользоваться таблицей Брадиса и простой методикой: высота кровельной конструкции делится на длину фронтона, разделенную на два, после чего остается найти таблице угол, который соответствует полученному результату.

Высота крыши в коньке определяется следующим образом:

• Первым делом нужно рассчитать ширину пролета;
• Полученная величина делится на 2;
• Чтобы сделать расчет высоты конька, результат предыдущего расчета умножается на коэффициент, соответствующий определенному углу наклона.

На примере реализация такой методики расчета выглядит так: при ширине здания, равной 8 метрам, и 25-градусном уклоне кровли, расчетный коэффициент составляет 0,47. В итоге подстановки значений получается выражение следующего вида: 4х0,47 = 1,88 м. Полученная величина – это высота крыши, соответствующая имеющимся исходным данным.

Выбор кровельного покрытия в зависимости от наклона крыши

На рынке материалы для крыши присутствуют в большом ассортименте, поэтому с выбором подходящего варианта особых проблем не будет. Кровельные покрытия отличаются по характеристикам и возможностям применения, и все их параметры необходимо изучить перед тем, как измерить угол крыши – только в этом случае удастся создать надежную и эффективную конструкцию.

Выбирая материал для кровли, стоит отталкиваться от следующих рекомендаций:

Заключение

Знание того, как узнать угол наклона крыши в градусах, существенно упростит процесс ее проектирования и позволит создать максимально надежную конструкцию, которая сможет хорошо защищать коробку здания от атмосферных осадков, ветра и холода.

Источник: http://kryshadoma.com/montazh-i-remont-krovli/kak-sdelat-raschet-uklona-kryshi-vazhnye-osobennosti.html

Расчет угла наклона крыши

Крыша дома должна быть надежной и красивой, а возможно это при правильном определении ее угла наклона для данного вида кровельного материала. Как рассчитать угол наклона крыши — в статье.

Назначение подкровельного пространства

Чем выше конек, тем больше полезная площадь подкровельного пространства. Но одновременно увеличивается и площадь крыши

При увеличении угла уклона кровли стоит помнить несколько вещей:

Угол наклона отображен через отношение высоты конька и половины ширины здания

Это не значит, что крыши с малым уклоном лучше. Они обходятся по материалам дешевле — меньше площадь кровли, но имеют свои нюансы:

• Требуют мер по снегозадержанию чтобы предотвратить лавинообразный сход снега.
• Вместо снегозадержателей можно сделать обогрева кровли и водосточной системы — для постепенного таяния снегов и своевременного отвода воды.
• При малом уклоне велика вероятность того, что влага будет затекать в стыки. Это влечет за собой усиленные меры по гидроизоляции.

Так что кровли с малым уклоном — тоже не подарок. Вывод: рассчитать угол наклона крыши надо так, чтобы найти компромисс между эстетической составляющей (дом должен смотреться гармонично), практической (при жилом подкровлельном пространстве) и материальной (расходы необходимо оптимизировать).

Угол наклона в зависимости от кровельного материала

Крыша на доме может иметь практически любой вид — может иметь низкие скаты, может — почти отвесные. Важно при этом правильно рассчитать ее параметры — сечение стропильных ног и шаг их установки. Если вы хотите уложить на крышу определенный вид кровельного материала, принимать во внимание надо такой показатель, как максимальный и минимальный угол наклона для данного материала.

Наименование кровельного материала	Минимальный угол наклона (в градусах)
Асбоцементный шифер и ондулин	6­°
Цементно-песчаная и керамическая черепица	10°
Гибкая битумная черепица	12°
Металлочерепица	6°
Асбо-цементные или сланцевые плиты	27°
Стальные оцинкованные, медные, цинк-титановые листы	17°
Профнастил	6°

Минимальные углы прописаны в ГОСТе (смотрите таблицу выше), но часто производители дают свои рекомендации, так что желательно определиться с конкретной маркой еще на стадии проектирования.

Чаще угол ската крыши часто определяют исходя из того, как сделаны они у соседей. С практической точки зрения это правильно — условия у близлежащих домов аналогичны, и, если соседские крыши стоят хорошо, не текут, можно взять за основу их параметры. Если же по соседству нет крыш с тем кровельным материалом, который вы планируете использовать, можно начать расчеты со средних значений. Они приведены в следующей таблице.

Тип кровлеьного материала	Рекомендуемый угол наклона минимальный/максимальный	Какой наклон ската делают чаще всего
Кровля из толя с посыпкой	3°/30°	4°-10°
Двухслойная толевая	4°/50°	6°-12°
Цинковая с двойными стоячими фальцами	3°/90°	5°-30°
Шпунтованная черепица с 4-мя желобками	18°/50°	22°-45°
Голландская черепица	40°/60°	45°
Обычная керамическая черепица	20°/33°	22°
Профнастил и металлочерепица	18°/35°	25°
Асбоцементный шифер	5°/90°	30°
Искусственный шифер	20°/90°	25°-45°
Солома или камыш	45°/80°	60°-70°

Влияние климатических факторов

На угол наклона кровли влияет количество снега, выпадающее за зиму в конкретном регионе. Также при проектировании учитываются ветровые нагрузки.

Карта снеговых нагрузок РФ

Все более-менее просто. По данным многолетних наблюдений вся территория РФ разделена на зоны с одинаковой снеговой и ветровой нагрузкой. Эти зоны нанесены на карты, закрашены разными цветами, так что ориентироваться несложно. По карте определяете местоположение дома, находите зону, по ней — значение ветровой и снеговой нагрузки.

Расчет снеговых нагрузок

На карте снеговых нагрузок стоит две цифры. Первая используется при расчете прочности конструкции (наш случай), вторая — при определении допустимого прогиба балок. Еще раз: при расчете угла наклона кровли пользуемся первой цифрой.

Основная задача расчета снеговых нагрузок — учесть планируемый уклон кровли. Чем круче скат, тем меньшее количество снега может на нем удержаться, соответственно, меньшее сечение стропил или больший шаг их установки потребуется. Для учета этого параметра вводятся поправочные коэффициенты:

• угол наклона менее 25° — коэффициент 1;
• от 25° до 60° — 0,7;
• на крышах с уклоном более 60° снеговые нагрузки не учитываются — снег не удерживается на них в достаточных количествах.

Как видим из списка коэффициентов, изменяется значение только на крышах с углом наклона 25° — 60°. Для остальных это действие смысла не имеет. Итак, чтобы определить действительную снеговую нагрузку на планируемую крышу, берем значение, найденное по карте, умножаем на коэффициент.

И все это крыша должна выдержать

Например, рассчитываем снеговую нагрузку для дома в Нижнем Новгороде, угол уклона кровли — 45°. По карте это 4-ая зона, со средней снеговой нагрузкой 240 кг/м 2 . Крыша с таким скатом требует корректировки — найденное значение умножаем на 0,7. Получаем 240 кг/м 2 * 0,7 = 167 кг/м 2 . Это — только часть расчета угла наклона крыши.

Расчет ветровых нагрузок

Влияние снега высчитать просто — чем больше снега в регионе, тем больше возможные нагрузки. Предсказать поведение ветра намного сложнее. Можно только ориентироваться на преобладающие ветра, местоположение дома и его высоту. Эти данные при расчете угла наклона кровли учитываются при помощи коэффициентов.

Карта ветровых нагрузок РФ

Положение дома относительно роза ветров имеет большое значение. Если дом стоит между более высокими зданиями, ветровые нагрузки будут меньше, чем в том случае, когда он находится на открытой местности. Все дома по типу расположения делят на три группы:

• Зона «А». Дома, находящиеся на открытой местности — в степи, пустыне, тундре, на берегах рек, озер, морей и т.п.
• Зона «Б». Дома находятся в лесистой местности, в небольших городках и поселках, с препятствием для ветра высотой не более 10 м.
• Зона «В». Здания, которые находятся в районах плотной застройки, высотой не менее 25 м.

Дом считается принадлежащим к данной зоне, если указанное окружение находится на расстоянии не менее 30-кратной высоты дома. Например, высота дома 3,3 метра. Если на расстоянии 99 метров (3,3 м * 30 = 99 м) находятся только небольшие одноэтажные дома или деревья, он считается принадлежащим к зоне «Б» (даже если территориально находится в крупном городе).

В зависимости от зоны, вводятся коэффициенты, учитывающие высоту здания (приведены в таблице). Потом их используют при расчете ветровой нагрузки на крышу дома.

Высота здания	Зона «А»	Зона «Б»	Зона «В»
менее 5 метров	0,75	0,5	0,4
от 5 м до 10 м	1,0	0,65	0,4
от 10 м до 20 м	1,25	0,85	0,55

Например, рассчитаем ветровую нагрузку для Нижнего Новгорода, одноэтажный дом находится в частном секторе — относится к группе «Б». По карте находим зону ветровых нагрузок — 1, ветровая нагрузка для нее 32 кг/м 2 . В таблице находим коэффициент (для зданий ниже 5 метров), он равен 0,5. Перемножаем: 32 кг/м 2 * 0,5 = 16 кг/м 2 .

Но это еще не все. Надо еще учесть аэродинамические составляющие ветра (при определенных условиях он стремиться сорвать крышу). В зависимости от направления ветра и его воздействия кровлю, ее делят на зоны. В каждой из них возникают разные нагрузки. В принципе, в каждой зоне можно ставить стропила разного размера, но так не делают — это неоправданно. Для упрощения расчетов рекомендуют брать показатели из самых нагруженных зон G и H (смотрите таблицы).

Коэффициенты для учета аэродинамической составляющей ветровой нагрузки

Найденные коэффициенты применяют к рассчитанной выше ветровой нагрузке. Если коэффициента два — с отрицательной и положительной составляющей, считается оба значения, а потом они суммируются.

Найденные значения ветровых и снеговых нагрузок являются основой для расчета сечения стропильных ног и шага их установки, но не только. Суммарная нагрузка (вес конструкции кровли + снеговая + ветровая) не должна превышать 300 кг/м 2 . Если после всех расчетов сумма у вас получилась больше, надо или выбирать более легкие кровельные материалы, или уменьшать угол наклона кровли.

Итак, выводы. Рассчитать угол наклона крыши — это, Скорее, выбрать один из возможных вариантов. Важно только чтобы выбор этот оказался правильным.

Источник: http://stroychik.ru/krysha/raschet-ugla-naklona-kryshi

Калькулятор расчёта наклона крыши. Угол наклона крыши — правильный расчет

В задаче «как определить угол наклона крыши», достаточно много неизвестных.

Найти решение для каждого из них можно будет в этой статье.

Она не для профессионалов. Она для тех, кто готов или уже взялся за освоение непростой профессии строителя.

Всё что ему потребуется так это возможность финансировать будущий проект и энтузиазм первопроходца в новом для себя деле.

Об остальном будет рассказано в дальнейшем.

Крыша — не только красивый элемент строящегося дома.

Это его долголетнее и комфортное существование.

Тёплое, уютное и сухое здание на долгие годы – главный девиз хорошей кровли.

Прежде чем остановить свой выбор на той или иной конструкции кровли, её будущий хозяин рассматривает множество .

Их много и все они имеют веские аргументы в пользу своего существования:

• Плоские кровли с углом уклона до3 0 . Широко применялись в типовом гражданском и промышленном строительстве. Требуют сложной, инженерной системы ливнёвой канализации. Необходима регулярная очистка от снега и мусора.
• Скатные конструкции – практичны и функциональны. В зависимости от выбранного угла наклона являются самоочищающимися. Предоставляют возможность использовать подкровельное пространство в различных целях. Вместе с тем, они сложны и дороже в изготовлении. Велики затраты при их ремонте.

В свою очередь скатные крыши могут быть как бесчердачными (мансардными) так и чердачными:

• Для чердачного варианта очень важным является их дальнейшее предназначение – с эксплуатацией или без.
• Для мансардного – будет она ломанная или простая. При ломаном варианте появляется необходимость, каким то образом, «обыгрывать» внутренние подпорки.

Эти же конструкции могут быть односкатными и двухскатными. Зная, как определить угол наклона крыши в градусах, удастся применить современные . А также, самым оптимальным образом использовать подкровельное пространство, без ухудшения несущих характеристик конструкции:

• Вальмовый вариант – один из наиболее практичных и устойчивых. В этом случае 2-е трапеции и 2-а фронтонных треугольника соединены в один конёк. При возведении потребуется профессиональный опыт и достаточный плотницкий навык.
• Полувальмовый вариант – когда фронтонные треугольники двухскатной крыши разбиваются на 2-е части. Каждая из этих частей находится под определённым углом к друг другу. При усложнённом монтаже и увеличении расходов дополнительных выгод, кроме эстетического впечатления, нет.
• Шатровый вариант вальмовой крыши – все скаты сходятся в одной, самой верхней, точке. Скорее дизайнерский, чем функциональный вариант. Хорош для домов, имеющих в плане квадрат или правильный, красивый многоугольник. Он эстетичен и обладает хорошими прочностными характеристиками.
• Многощипцовая конструкция крыши – чаще всего применяется для строений с формой сложного многоугольника в плане. Характерна сложной системой стропил и высокой стоимостью. Точный расчёт и хороший проект подчеркнут индивидуальность постройки.
• Купольная и конусная кровли – редко используемые виды крыш. Возможно их применение в виде дизайнерских решений при возведении сложных композиций.

Ими перекрывают только некоторые части строящегося здания – арки, въезды в , башенки.

Комбинированные варианты всех перечисленных конструкций. Это самая сложная, красивая и дорогая крыша. Обладая сложной системой водослива, она непрактична при эксплуатации и трудна при ремонте.

Что такое хорошая кровля? Это, прежде всего, прочная конструкция, высокая теплозащита и надёжное противостояние атмосферным осадкам. Если она при этом ещё и красива – значит, работа выполнена на славу.

Угол ската величина зависимая

Большинство вновь возводимых строений имеют свои, только им присущие, особенности. Это может быть уникальный , современный дизайн всего дачного ансамбля, великолепные погодные условия.

В соответствии с ними разрабатывается архитектурный проект основного здания. При этом крыша играет немаловажную роль при формировании общего впечатления от возводимого комплекса.

Вводные понятия для начинающего специалиста по кровлям

При проектировании крышного ансамбля отправным моментом всех прочностных расчётов является угол наклона «α» его скатов.

Этот угол принято измерять в градусах при проектировании и в процентах – при .

Он расположен между самим скатом и его горизонтальной проекцией.

Для плоской кровли он близок к 0 0 , при конусной – превышает 45 0 .

Процентный показатель угла α – это отношение высоты фронтона к горизонтальной проекции ската и умноженной на 100.

Этим показателем удобно пользоваться непосредственно при строительстве, практически на глаз. Без таблиц Брадиса, калькуляторов или смартфонов.

Поскольку ширина дома величина известная, то умножив её половину на процент уклона, получим фронтона. Теорема Пифагора позволит рассчитать величину стропил.

При этом нет необходимости пользоваться тригонометрическими формулами, как при градусных показателях. Хорошо запоминается и некоторые соотношение между процентами и углами — 45 0 это 100%, а 30 0 – 57,7 0 .

Иными словами 1% это 27′. Высота фронтона (катет) против угла 30 0 равен половине стропил (гипотенузы).

На практике, строители редко пользуются такими расчётами. Чаще применяют обычную бечёвку.

На середине фронтона прибивают (строго перпендикулярно) длинную рейку. Один конец бечёвки закрепляют на краю фронтона, а свободный конец поднимают на необходимую высоту по установленной рейке.

Выбранный таким образом угол измеряют угломером или изготавливают шаблон. Сделав засечку на рейке, получают для подпорных стоек конька.

Влияние внешних факторов

Ничего не будут стоить знания о том, как определить угол наклона крыши на глаз, если не иметь представления об условиях работы строящейся крыши. Любое их изменение немедленно приведёт к пересчёту «α». Самыми основными из них являются:

• Функциональное назначение подкровельной зоны. Если эта зона будет использоваться как жилое помещение, то угол наклона выбирают наибольший из допустимых вариантов, исходя из прочностных расчётов.
  В противном случае используют вариант с ломаной конструкцией. Если же это будет обычный чердак, то не следует «α» делать больше 25 0 .
• Ветровая нагрузка. При преобладающих умеренных ветрах (до 15 м/сек) уклон до 45 0 будет вполне уместен. Если же возможны шквальные порывы ветра большой силы (более 20 м/сек), то не следует выходить за рамки 25 0 . В любом случае надо использовать для информации карту зон ветрового давления. В зависимости от зоны (от 1а до 5) расположения будущей постройки, следует выбирать и конструкцию кровли.
• Атмосферные осадки. Воспользовавшись картой зон снегового давления (8 зон с нагрузкой от 120 до 480 кг/м 2) следует сопоставить соответствие угла наклона выбранной нагрузке с учётом поправочного коэффициента. При «α» до 25 0 зонная снеговая нагрузка остаётся без изменений (коэффициент – 1). При его значениях от 25 0 и до 60 0 — коэффициент 0,7. Если же «α» более 60 0 , то снеговая нагрузка в расчёт не принимается.
• Материалы верхнего слоя кровельного «пирога».
  При угле уклона «α» до 15 0 хорошо работает наплавляемый рулонный материал, уложенный в 2-а слоя. При «α» до 5 0 количество слоёв должно быть увеличено до 3-х. Черепица и обыкновенный шифер хорошо работают в диапазоне от 20 0 до 45 0 .

Правильно выбранный угол не только оптимизирует все перечисленные нагрузки, но и в сочетании с кровельным материалом обеспечит надёжную защиту дома.

Основы расчёта угла наклона

Однажды закончатся все процедуры по выявлению вредоносных факторов влияющих на долговечность, устойчивость и водонепроницаемость будущей кровли.

Нагрузки определены, выбран, назначено будущее предназначение подкровельного пространства. Осталось рассчитать угол «α» наклона скатов:

• Ветровая нагрузка, в соответствии с картой зон ветрового давления для района строительства, с порывами не более 15 м/сек, позволяет использовать угол «α» до 45 0
• Снеговое давление, в 5-ой климатической зоне, составляет 320 кг/м 2 . Для угла наклона до 45 0 действует понижающий коэффициент 0,75, что даёт результат удельной нагрузки 240 кг/м 2 . Подобная нагрузка будет в дальнейшем использована для расчёта шага и сечения стропил.

Угол «α» = 45 0 , при ширине дома 9 м. и высоте потолков 2 м, позволяет получить вертикальное сечение свободного пространства, под двускатной , равной 5,5 м 2 . При этом высота конька получается близкой к 5 м.

Уменьшив угол «α» до 35 0 , полезная площадь снизится до 3,5 м 2 , что вполне приемлемо. Но при этом снизится высота конька до 3,5 м. и значительно — парусность конструкции, стоимость , затраты на обслуживание.

В качестве покровного материала, для кровли с наклоном 35 0 , наиболее демократичным будет шифер, крашеный в соответствии со вкусом хозяина.

Вместе с тем следует отметить, что при таком угле наклона можно с успехом использовать и более современные материалы. К примеру, металлочерепицу можно укладывать, начиная с α = 10 0 , вот только стыки при этом необходимо герметизировать. Потребуется и увеличенный нахлёст.

Черепицу различных составов начинают применять при угле больше 20 0 . Единственное что следует при этом учитывать – ее не малый вес. Последнее замечание несколько ограничивает её применение. Но срок службы заслуживает восхищения – более 60 лет.

Гибкая битумная мало кого оставит равнодушным. Как по форме, так и цветовому оформлению она подходит для кровли любой конструкции. При угле α ≥ 18 0 не требует дополнительной гидроизоляции в виде подкладочного слоя.

А вот рулонный битумный материал мало подходит для выбранного угла. Особенно это касается южной стороны ската. При высоких температурах она может попросту сползти.

Выполняем расчёт стропильной ноги

В соответствии с курсом начальной школы, гипотенуза (стропильная нога) равна катету (половина ширины фронтона) умноженная на cos α.

Или в математическом виде – L = l/2: cos α.

Подставляя имеющиеся данные, получаем L = 9/2: cos 35 0 = 4,5: 0,819152044 = 5,5 м.

Аналогичным образом или по теореме Пифагора можно определить и высоту коньковых стоек.

Это . С его помощью можно проектировать надёжные и долговечные конструкции.

Но это прерогатива опытных конструкторов. Для начинающих же строителей важно иметь о нём представление и умение им пользоваться.

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter , чтобы сообщить нам.

Крыша дома

Крыша – это конструктивный элемент здания, который отвечает за его защиту от воздействия внешних факторов. Она должна успешно противостоять атмосферным осадкам в виде дождя, града, снега, шквальных ветров и разрушающих ураганов. Правильный уклон кровли играет большую роль в быстром удалении с крыши воды и снежного покрова. В сочетании с качественно выполненной гидроизоляцией он обеспечивает отличную защиту всего сооружения, включая внутренние помещения.

От грамотного уклона крыши будут зависеть не только эти показатели, но и ее продолжительная работа и прочность. Как правильно сделать расчет, какие учесть факторы, как рассчитать его для крыш с разным покрытием – все эти вопросы будут освящаться в этой статье.

О факторах, влияющих на расчет угла ската крыши

Крыши, как уже писалось на нашем сайте, имеют разную форму и количество скатов. Они бывают одно-, двух- и четырехскатными. Угол наклона крыши зависит от количества скатов на вашем доме.

Расчет угла наклона крыши можно производить по специальным строительным матрицам и графикам, а можно просто с помощью угольника.

Строительные работы по монтажу кровли могут приостановиться, если заранее не решить, из какого материала вы собираетесь делать финишное покрытие и какой угол наклона кровли. Необходимо помнить, что эти два понятия тесно переплетаются, поскольку вид предлагаемого кровельного материала будет приниматься во внимание при расчете угла наклона любой скатной крыши.

Остановимся на факторах, которые принимаются во внимание, когда делают расчет угла наклона крыши.

К примеру, выбирая угол наклона односкатной крыши в пределах 9-20 градусов, нужно будет учесть такие факторы, как

• материал финишного покрытия;
• существующие климатические условия;
• функциональное назначение постройки.

В случае, когда крыша будет иметь два и более ската, то во внимание будут приниматься не только вышеперечисленные факторы и район, в котором будет вестись строительство дома. Нужно будет учесть, для каких целей устраивается чердачное помещение. Если оно предусмотрено не для жилья, а должно использоваться для хранения временно неиспользуемых вещей и предметов, то не стоит устраивать для этих целей большое помещение (речь идет о высоте потолка). Когда же хозяева планируют сделать из чердака жилое помещение в виде мансарды, то возникает необходимость в устройстве хорошей крыши со значительным уклоном.

В тех регионах, где не редкость сильные ветра, делают минимальный уклон кровли. Поэтому на нее приходится не такое сильное воздействие ветра. Делать крыши без уклона также не рекомендуется. Такие покрытия можно устраивать в регионах с большим числом солнечных дней и маленькой вероятностью осадков.

Сопротивление ветру при высокой крыше значительно больше, чем при низкой. Однако при очень маленьком уклоне существует вероятность, что ветер может сорвать финишное покрытие. Получается, что при сильно крутых кровлях существует такая же опасность, что и при кровлях совсем не имеющих наклона. Рекомендуется поэтому выбирать следующие наклоны кровель – при несильных ветрах он может иметь величину от 35 до 40 градусов, при сильных ветрах оптимальный угол ската крыши составляет 15-25 градусов.

В той местности, где осадки выпадают в большом количестве (речь идет о снегопадах, граде и дожде), угол наклона можно увеличить до 60 градусов. Он является наиболее подходящим, поскольку позволяет максимально снизить нагрузку на кровлю от снежного покрова, а также талой воды и большого количества влаги во время дождя.

Принимая во внимание все вышеописанное, величина угла наклона крыши рассчитывается, ориентируясь на диапазон от 9 до 60 градусов. Проектировщики, как правило, производят соответствующие расчеты и обычно останавливаются на значениях, которые составляют от 20 градусов до 45.

Чем привлекателен такой угол наклона крыши? Тем, что можно пользоваться любым кровельным материалом – металлочерепицей, профнастилом, шифером и т.д. Тем не менее, каждый материал для финишного покрытия отличается своими требованиями, которые учитываются при устройстве конструкции крыши.

Если вы выбрали в качестве кровли рулонные материалы, то при укладке в 2 слоя материала угол наклона крыши должен быть до 15, а при трехслойной укладке – от 2 до 5 градусов.

1. Использование наплавляемых материалов наиболее подходит, когда кровля имеет уклон 0-25% . Когда уклон составляет 0-10%, то материал необходимо укладывать в три слоя. Если значение угла наклона находится в пределах 10-25%, можно обойтись одним слоем, но материал должен иметь посыпку.
2. Асбоцементными волнистыми листами (шифером) покрывают крыши, имеющие уклон кровли до 28%.
3. Черепица применяется, когда крыша имеет уклон не меньше 33%.
4. Стальное покрытие укладывают на кровле с углом наклона менее 29%.

Расход материала напрямую зависит от уклона крыши. Чем он больше, тем больше расход финишного материала. Как следствие, плоская крыша в этом отношении будет стоить дешевле, чем кровля, имеющая угол наклона в 45 градусов.

Если вам известна величина уклона крыши, то рассчитать количество необходимого материала не составляет труда. То же можно сказать и о высоте кровельной конструкции.

Остановимся на каждом конкретном виде кровельного покрытия.

После расчета угла наклона односкатной крыши нужно просто поднят одну стену на нужный уровень, который обеспечит рассчитанную величину угла наклона.

Кровля из металлочерепицы

Если сравнивать с другими кровельными материалами металлочерепица имеет немалый вес. Поэтому при сооружении кровельной конструкции с применением такого финишного покрытия следует учесть все нюансы и постараться соорудить ее так, чтобы она имела минимальный угол ската крыши.

Этот вопрос заслуживает особого внимания в районах с очень сильными ветрами. Как известно, нагрузка от ветра оказывает на крышу сильное и негативное воздействие. Расчет кровельной конструкции в таком случае нужно сделать особенно тщательно. Когда угол наклона крыши большой, может произойти «вздутие» кровли, которое повлечет за собой увеличение нагрузки, что скажется на всей конструкции. В свою очередь, это может повлечь преждевременное разрушение крыши.

Кровли, которые покрываются металлочерепицей, должны иметь минимальное значение угла наклона в пределах 22 градусов. Эмпирические данные говорят, что благодаря этому показателю происходит предотвращение скапливания влаги в местах стыков кровельного покрытия. Происходит их защита от нежелательного просачивания воды в виде талого снега или дождя.

Важно! Минимальный уклон кровли, когда существует такая необходимость, может составлять не меньше 14 градусов. Если в качестве покрытия применяется мягкая черепица, то минимальное значение уменьшается до 11 градусов. В этом случае было бы правильно устроить дополнительную сплошную обрешетку.

Кровля из профнастила

О профнастиле известно, что он занимает место одного из самых популярных кровельных материалов. Все знают его достоинства в виде малого веса и легкости в монтаже. Производить крепление профилированных листов на кровле не составляет особого труда.

Важно! Следует учесть, что при устройстве такой кровли требования к минимальному углу уклона кровли такие – более 12 градусов (следует смотреть рекомендации производителей).

Кровля с применением рулонных «мягких» материалов

Когда крышу устраивают из мягких видов кровельного покрытия, то речь идет о рубероиде, ондулине, полимерных (мембранных) кровельных покрытиях. Решая, как рассчитать угол наклона крыши, учитывается следующее:

1. Количество покрывающих слоев. В зависимости от них угол наклона кровельной конструкции может составлять от 2 до 15 градусов.
2. При покрытии в 2 слоя было бы хорошо остановиться на угле наклона кровли в 15 градусов. Для трехслойного вполне достаточно иметь наклон в пределах 2-5 градусов.
3. Мембранные покрытия, которые являются оптимальными для любого вида кровли, включая самую сложную по своей геометрии, кладут на крыши, имеющие уклон в 2-5 градусов.

Без сомнения, угол наклона крыши будет выбираться хозяином постройки. Он должен учитывать, что кровля рассчитана на временные и постоянные нагрузки. К временным относятся атмосферные осадки и их вес. К ним можно причислить ветер, оказывающий давление на кровельную конструкцию и непосредственно финишное покрытие. Когда упоминают постоянные нагрузки, то речь идет о весе самой кровельной конструкции и материале финишного покрытия.

От наклона кровли зависит такой конструктивный элемент кровли, как обрешетка — ее тип, шаг и конструкция. Например, чем ниже будет угол наклона, тем короче должен быть шаг обрешетки в кровельной системе. Минимальный уклон кровли предусматривает шаг обрешетки, который составляет 35-45 сантиметров.

Одним из основных вопросов считается вопрос о количестве материала для финишного покрытия, которое нужно рассчитать и приобрести. Здесь просматривается такая тенденция – больший уклон кровли требует большего расхода материала.

Хотелось бы предложить несколько практичных советов, которые будут полезны при подборе материала для кровли:

• при небольшом уклоне кровли (менее 10 градусов) крышу можно покрыть материалом, имеющим в составе каменную крошку или гравий (толщина 5 мм – для крошки и 15 мм для гравия).
• когда угол ската крыши составляет более 10 градусов, то потребуется устройство базовой гидроизоляции из битума. В случае использования рулонных материалов необходимо применять дополнительную защиту. Такое покрытие, как правило, представляет собой окраску.
• покрытие кровли таким кровельным материалом, как профнастил или асбоцементные листы, предусматривает герметизацию стыковых швов. Стыки в этом случае делаются двойными.

Рассчитываем угол наклона кровли

Расчет угла наклона крыши зависит от высоты подъема конька. Какой высоты будет крыша в коньке, зависит от функционального назначения чердачного пространства.

Когда из чердака делается полноценное мансардное помещение, то угол наклона рассчитывается следующим образом:

К примеру, торец кровли (ширина фронтона) составляет 6 метров. Эту цифру делят пополам (6:2=3). Высоту крыши в коньке всегда стандартно принимают 1,8 метра.

Sin A=a/b=3/1,8=1,67

С помощью таблицы Брадиса находится приближенное значение, которое имеет угол наклона крыши при значении Sin A=1,67 – это значение находится в пределах 58-59 градусов. Можно остановиться на максимальном значении в 60 градусов, который станет нашим искомым углом наклона кровельного ската.

Возможно вас заинтересует: Натяжные потолки запорожье выше облаков запорожье Натяжные потолки.

В зависимости от типа используемого кровельного материала подбирают угол наклона крыши. Для быстрого удаления воды со скатов крыши проектировщику нужно принять определенный уклон. Этот важный параметр может выражаться либо отношением катетов, наверное, вы встречали обозначение подобное ½ или 1/3, их можно выразить и с использованием процентов. Дальше мы подробнее обсудим как вычислять угол наклона крыши и подбирать для определенных материалов.

Уклон наклона ската крыши и кровельные материалы

Для устройства скатных крыш могут применяться различные материалы, которые и определяют угол ската. Наиболее распространенными являются: асбестоцементные листы, целлюлозно-битумные (эти два еще называются шифером), мягкая черепица (другие названия — битумная, гонт), рубероид, металлочерепица, керамическая, цементная черепица и др.

Наименьший уклон кровли считается наиболее экономичным, так как гипотенуза всегда длиннее своих катетов. Поэтому часто встает задача определения минимального угла наклона крыши. Чем герметичнее стыки материала, чем он плотнее, тем меньшим может применяться наклон. Если у него герметичные стыки, значит ветер не будет задувать под них влагу. Если материал достаточно плотный, то он выдержит большие нагрузки от осадков, поэтому его можно располагать более полого.

Вверху вам предоставлен график, на котором синими линиями обозначаются наклоны крыш с определенными кровельными материалами. Чтобы определить, какие максимальные и минимальные наклоны имеют те или иные материалы, воспользуемся таблицей внизу. Сразу отметим, что уклон показывает угол наклона ската по отношению к горизонту. Он может быть большим, тогда крыша будет называться крутой или маленьким, тогда крышу будут именовать пологой. Как уже написано выше, уклон скатов может выражаться безразмерными величинами или в виде градусов и процентов. Наиболее удобно пользоваться именно безразмерными величинами, поскольку для этого необходима лишь рулетка. Если по каким-то причинам плотники не занают высоту конька, то они могут рассчитать ее самостоятельно. Для этого они замеряют расстояние между опорами, то есть, узнают длину пролета, находят середину и отмеряют вверх половину (при уклоне 1/1), треть (при уклоне 1/3) или другую величину.

Полукруглая шкала показывает отношение в градусах, а вертикальная в процентах. Использовать этот график можно в качестве основы, чтобы вычислить минимальный угол наклона крыши дома. Жирной линией обозначен уклон в 50%. Обратите внимание, что вертикальный отрезок h, выступающий в роли конька дома, помещается в другом большем катете два раза. Отметим, что угол наклона гипотенузы, то есть крыши дома представляется отношением высоты к своему заложению.

i= высота h/(1/2) = 2,5/ (12 / 2) = 5 / 12, или по-другому 5: 12. Для представления этого уклона в процентах, необходимо это отношение умножить на 100. Получаем выражение: 5:12*100 = 41,6666%. Как мы видим, 41,666% — это минимальный угол наклона крыши.

Максимальные и минимальные углы наклона крыши разных кровельных материалов

Таблица сделана на основе нормативных документов и практического опыта. Помните, что рынок строительных материалов постоянно обновляются, вместе с ним меняются и возможные углы крепления материалов и их несущая способность. Таким образом, выбирая конкретный кровельный материал, уточняйте у производителя правила его монтажа или используйте прилагаемую инструкцию, если таковая имеется. (2), кгСоотношение сторонВ процентахВ градусахСоотношение сторонВ процентахВ градусах

угол шиферной кровли —

асбестоцементные листы среднего профиля

111/1010%6°1/250%27°асбестоцементные листы усиленного профиля131/520%11,5°1/1100%45°целлюлозно-битумные волнистые листы61/1010%6°и большемягкая, гибкая, битумная черепица, гонт9–151/1010%6°и большеоцинкованая жесть с одинарными фальцами3–6,51/425%14°и большеугол крыши из жести — оцинкованая жесть с двойными фальцами3–6,51/520%11,5°и большеугол крыши из керамической черепицы50–601/520%11,5°1/0,5200%64°угол крыши из цементной черепицы45–701/520%11,5°1/0,5200%64°угол крыши из металлочерепицы51/520%11,5°и более

Чтобы умело переводить из процентов в градусы, вы можете использовать переводную таблицу, пользуясь расположенной ниже таблицей.

Расположенные вверху таблицы позволяют быстро ориентироваться в уклонах, выраженных процентами и градусами, а также определять минимальный и максимальные величины скатов кровель. Напомню, что угол наклона крыш различен для большинства кровельных материалов и зависит от прочностных характеристик, ведь материалам предстоит выдерживать немалые нагрузки и, кроме того, отводить нужный объем атмосферных осадков.

Как вычислить высоту при известном угле наклона крыши

Как найти высоту конька дома? Для этого необходимо запомнить несложную формулу: половина пролета умножается на относительную величину, представленную на изображении внизу. К примеру, если ширина пролета дома составляет 12м, а необходимый уклон 30 град, то высота конька составит: 12/2*0,59=3,54 (0,59, так как по табличке внизу это значение необходимо брать для угла наклона крыши в 30град).

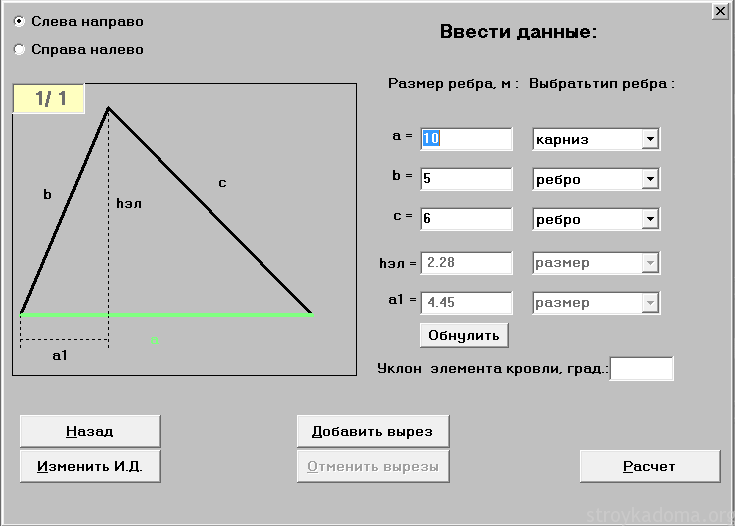

Калькулятор уклона крыши — расчет уклона крыши онлайн и расчет односкатной крыши

Калькулятор угла наклона крыши используется для расчета как угол наклона крыши , а недостающие данные по крыше — проекция. Наглядно, где и какие значения можно увидеть на чертеже калькулятора, расположенном под формой расчета.

Для расчета угла наклона кровли или данных достаточно указать всего два известных значения , а остальные значения (если есть) можно использовать для проверки.

Единица измерения:

Метрическая система

Длина выступа (Ш):

Высота (В):

Длина ската крыши (Д):

Угол наклона (α):

Градус

Формулы для угла наклона кровли и длины ската

На рисунке: а — угол наклона кровли, S — длина ската кровли, H — высота кровли по вершине, L — длина проекции ската кровли

Соответственно все значения можно найти:

• a = arctg(H/L) или a = arcsin(H/S)
• H = L * tg a
• S = H / sin a

приведенные выше формулы позволяют рассчитать любую требуемую величину (если по каким-то причинам наш калькулятор вам не подошел)

Расчет углов ската крыши по типу

Расчет угла наклона односкатной крыши

Односкатная кровля – одна из самых популярных и, в то же время, одна из самых простых в расчетах. На самом деле наш калькулятор его рассчитывает, так как более сложные крыши (например, угол наклона двускатной крыши) требуют разбиения элементов крыши на отдельные скаты и расчета каждого из них.

При расчете уклона односкатной крыши и расчете длины и угла наклона крыши обязательно учитывайте свесы! Рассчитать их можно, задав данные не самого уклона, а высоты и проекции крыши вместе со свесами.

Материалы и уголки для односкатных крыш

• кровля из рубероида – 5-10 градусов
• из профнастила – от 8 до 20 градусов
• из металлочерепицы – 20-30 градусов
• из шифера – 20-35 градусов
• для фальцевой крыши необходим уклон 18-30 градусов

Расчет угла наклона двускатной крыши

Уже сложнее рассчитать двускатную крыши, чем рассчитать угол наклона односкатной крыши. В случае двух скатов необходимо рассчитывать каждый из скатов в отдельности на нашем калькуляторе, а для расчета материала лучше использовать калькулятор кровли, т. к. расположение материала и его размеры могут быть неточными.

Расчет угла наклона вальмовой крыши

В свою очередь расчет вальмовой крыши еще сложнее, чем расчет угла двускатной крыши. Нужно не просто ломать и считать угол каждого ската в отдельности, но и учитывать, что углы для вальмовой крыши отличаются.

Для вальмовой крыши также особенно необходимо учитывать шагательные размеры обрешетки, поэтому при расчете вашей реальной крыши углы вальмовой крыши, пусть и немного, будут отличаться!

Типы крыш в зависимости от угла наклона кровли

Различают 4 основных типа крыш в зависимости от угла наклона:

• 3-10° — плоская
• 10-30° — пологая
• 30 -45° — с уклоном
• 45-60° — с уклоном

Описание

Используйте это приложение для эффективного расчета длины и шага стропил крыши.

Введите дополнительную ширину конька, подъем, пролет и дополнительный свес, и длина стропил и уклон крыши будут автоматически рассчитаны для вас с точностью до 3 знаков после запятой.

Введите размеры в миллиметрах, сантиметрах, метрах, футах, дюймах — решать вам!

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ:
Хотя разработчики этого приложения делают все возможное для обеспечения высокого качества продукции, мы не гарантируем, что наша продукция не содержит дефектов или ошибок. Наше программное обеспечение предоставляется «как есть», и вы используете программное обеспечение на свой страх и риск. Мы рекомендуем вам обратиться за консультацией к сертифицированному специалисту, прежде чем делать какие-либо выводы из любых расчетов, произведенных с помощью программного обеспечения.
Мы не даем никаких гарантий в отношении производительности, пригодности для продажи, пригодности для определенной цели или каких-либо других гарантий, явно выраженных или подразумеваемых.
Никакие устные или письменные сообщения или предоставленная информация не создают гарантии.
Ни при каких обстоятельствах разработчики этого приложения не несут ответственности за прямые, косвенные, специальные, случайные или косвенные убытки, возникшие в результате использования, неправильного использования или невозможности использования этого программного обеспечения, даже если мы были предупреждены о возможности таких убытков. .
Разработчики программного обеспечения не несут ответственности за какие-либо убытки, ущерб или травмы в результате использования результатов, полученных с помощью нашего программного обеспечения.

30 октября 2019 г.

Версия 1.3

Выбранные пользователем входы теперь выделены.
Добавлена ​​функция «что нового».
Создан для более поздних версий iOS

Разработчик, Клэр Холмс, не предоставил Apple подробностей о своей политике конфиденциальности и обработке данных. Для получения дополнительной информации см. политику конфиденциальности разработчика.

Сведения не предоставлены

Разработчик должен будет предоставить сведения о конфиденциальности при отправке следующего обновления приложения.

Информация

Продавец

Клэр Холмс

Размер

No related posts.
