Подшивка свесов крыши доской: Подшивка свесов крыши доской. Все очень подробно.

Использование ДПК для подшивки кровли

Опубликовано: 08.06.2022 г.

Производители предлагают различные виды материалов, которые можно использовать для подшивки свесов крыш. Среди них выделяются доски ДПК канадской марки Outdoor. Этот стройматериал из древесно-полимерного композита известен высокой эстетичностью, долговечностью и надежностью.

Характеристики доски ДПК Outdoor

Производство досок из древесно-полимерного композита основано на смешивании нескольких компонентов.

В состав материала входят:

— древесная мука— 65%;
— полимеры (полистирол, полиэтилен) — 30%;
— связующие — 5%;.

В отличие от ДСП и OSB для производства древесно-полимерного композита используется древесная мука, а не опилки. Размер ее частиц не больше 0,5 мм. В качестве добавок используются пластификаторы, красители, антипирены и т. д.

После тщательного смешивания всех компонентов жидкую массу пропускают через формовочную машину требуемого профиля.

При необходимости на заготовки с помощью валов матрицы наносят рисунок. После этого длинные доски остужают, разрезают на части и упаковывают.

Почему ДПК используется для подшивки крыши

Композитная доска Outdoor — программируемый материал, которому можно придать необходимые свойства. Производитель в полной мере пользуется этой возможностью и предлагает универсальные доски ДПК.

Они качественно выполняют множество функций:

— закрывают снизу кровлю от восходящих масс воздуха;
— скрывают внутреннее устройство крыши (стропила, изоляционные материалы и т. д.) от воздействия неблагоприятных факторов, обзора, проникновения птиц и грызунов;
— минимизируют попадание осадков на фасадные поверхности;
— обеспечивают вентиляцию пространства под кровлей без теплопотерь;
— придают дому законченный и эстетически привлекательный вид.

Подшив свесов досками из композитных материалов позволит избежать ситуации, когда сильный ветер сорвет крышу, забравшись под незащищенную кровлю. Все внутреннее пространство и «пирог» кровли будут надежно срыты.

Доски ДПК бренда Outdoor прекрасно подходят для оформления фронтонных и карнизных свесов, под стропилами. Подшивка горизонтально, вертикально и по другим технологиям монтажа.

Полимерно-композитная доска считается оптимальным материалом для подшивки кровли. Она производится специально для уличного пользования, поэтому стойко выдерживает любые погодные условия. Покрывать ее защитными средствами не требуется, в ее составе уже присутствуют необходимые добавки.

В чем выражаются преимущества досок Outdoor

Все более возрастающая популярность ДПК Outdoor объясняется его достоинствами. К наиболее значимым относятся:

— механическая прочность, сочетающаяся с гибкостью изделий;
— несущественное водопоглощение (до 1%), позволяющее использовать композитные изделия в условиях с повышенной влажностью;
— способность выдерживать большие и интенсивные нагрузки;
— огнестойкость, свойство не поддерживать горение;
— большой ассортимент фактур и цветов, позволяющий выбрать материал из ДПК для любого проекта;
— не подверженность воздействию насекомых и грибков, гниению;
— простой уход, не требующий регулярного окрашивания и других видов обработки, а также мытья специальными средствами.

Используя доски ДПК, можно быстро и качественно защитить подкровельное пространство от разрушений и повреждений, а также придать законченный внешний вид. Это позволит избежать деформаций в конструкции дома и затрат на дорогостоящий ремонт. При правильном монтаже изделия из ДПК бренда Outdoor способны очень долго выполнять свои функции без потери первоначальных свойств.

Подписывайтесь на наш Telegram-канал Kronex Home >>>

Вы будете получать самые свежие новости, интересные статьи о материалах, идеи благоустройства и многое другое!



выбираем между софитом, имитацией бруса (евровагонкой) и доской

Устройство подшива свесов крыши — очень ответственный этап в строительстве и отделке дома. Свесы крыши предотвращают чрезмерное намокание стен дома, а сам подшив защищает стропила и обрешетку от лишней влаги.

Хоть основным свойством подшива является придание красивого внешнего вида, он такжеоберегает подкровельное пространство не только от осадков, но и от животных, в частности птиц, которые могут там вить свои гнезда.

Подшив свесов не должен препятствовать естественной циркуляции воздуха, поэтому важно, из какого материала и как он будет выполнен.

В качестве материала для обустройства подшива можно использовать практически любой листовой наружный отделочный материал, но мы рассмотрим самые популярные, а именно: перфорированнный софит, имитация бруса, калиброванная доска.

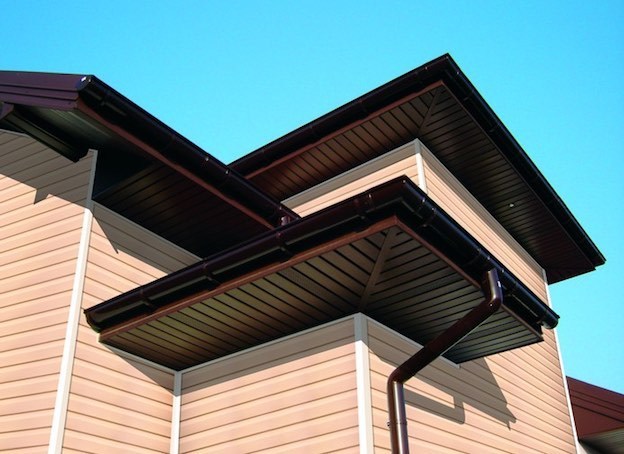

Подшив свесов крыши софитом

Перфорированный софит относится к наиболее популярному материалу, поскольку он не является дорогим материалом, не требует дополнительного ухода и прост в монтаже. Предпочтение отдается софиту с перфорацией, потому что он не препятствует воздухообмену. При монтаже необходимо учитывать природные явления и воздействия окружающей среды, так как он изготавливается из пластика то с изменениями температуры меняются так же и размеры листов, а именно при высокой температуре материал расширяется, а при низкой наоборот.

Подшив свесов крыши имитацией бруса («евровагонкой»)

Имитация бруса или евровагонка так же является популярным материалом, особенно в деревянном домостроении. Он красиво и эстетично вписывается в общую картину уже построенного дома.

Не нужно забывать что данный материал необходимо защитить антисептирующими составами не только с лицевой стороны, а со всех, тем самым увеличивая срок службы данного материала.

Кроме всего этого, как уже говорилось выше, необходимо сделать принудительную перфорацию просверлив отверстия, либо установив декоративные решётки.

Подшив свеса крыши из калиброванной доски

Калиброванная доска является самым простым решением обустройства свевов крыши. Обработанную со всех сторон доску крепят через расстояния между собой на случай изменения размеров (усушки) доски и обеспечения должного воздухообмена (сквозь эти небольшие щели поступает воздух в подкровельное пространство).

Варианты крепления обшивки при облицовке свесов

Теперь мы знаем, какими материалами можно выполнить облицовку свесов и самое время рассмотреть варианты крепления каждого отделочного материала.

Самым простым вариантом является монтаж подшива непосредственно на стропильную систему. Он подходит для варианта из имитации бруса и калибровочной доски, поскольку им не нужен дополнительный каркас и сам монтаж осуществляется довольно быстро.

Для софита же необходимо выстраивать каркас, так как сами листы софита крепятся в жёстко установленные в стартовые, финишные и направляющие профильные планки. Поэтому важно точно и правильно выставить каркас из бруска или для доски для обеспечения правильного и надежного крепления.

Необходимо учитывать, что софит в процессе эксплуатации от перепада температур будет слегка изменяться в размерах. Из-за этого необходимо делать запас при монтаже листов.

Стандартная длина листа софита составляет 3 метра, поэтому необходимо правильно рассчитать количество материала.

В том случае, если длина превышает 3 метра и необходимо состыковать листы по длине, предусмотрена специальная Н- планка, которая декоративно скроет стык планок. Сам софит устанавливают в специальные G-планки.

Итоги

Если у вас возникнет вопрос, чем подшивать крышу, то мы мы скажем так: «Выбирайте любой материал: каждый по-своему хорош!». Решающую роль здесь играет внешний вид и личные предпочтения заказчики. Некоторые говорят, что пластик лучше, ведь с ним ни чего не может произойти. Другие утверждают, что правильно обработанное дерево будет не только красивее выглядеть , но и прослужил ни чуть не меньше софита.

Обшивка деревом и другими материалами, способы

Правильная подшивка свесов поможет предотвратить обрушение стен дома. Если карнизы имеют слишком короткие свесы, осадки поражают верхнюю часть конструкции.

Содержание

  1. Устройство карниза
  2. Разновидности свесов
  3. Карниз или борт
  4. Фронтон
  5. Кровельная вентиляция через карниз
  6. Профнастил 900 900 свесы кровли

    08

  7. Дерево
  8. Софиты
  9. Варианты обшивки крыши
  10. По стропилам
  11. Подшивка горизонтальная
  12. Процесс подшивки свесов крыши своими руками свесы и количество материала для подачи

    Чтобы подшить крышу, нужно знать, из каких элементов состоит карниз дома. Он основан на стропилах. В систему также входят:

    • лобовая доска, закрепленная вертикально на концах стропил;
    • Фартук металлический;
    • водосточный желоб;
    • подшивка крыши;
    • сама конструкция свеса;
    • перерыв.

    Перед тем, как сшить навес на улицу снизу, необходимо определиться с размерами. Чаще всего свесы имеют длину 50-60 см. Если для региона характерна особо ветреная погода, можно установить более выступающую конструкцию, достигающую 1 м.

    Разновидности свесов

    Наружная кровля может выполняться сбоку и спереди. Оба варианта имеют свои эксплуатационные характеристики.

    Карниз или борт

    Карнизные свесы располагаются по бокам здания

    Данный вариант подшивки свесов кровли подразумевает расположение защитных конструкций по бокам здания. При этом балки выступают за границы наружных стеновых плоскостей. Длина выступающих частей определяется высотой дома и шириной отмостки у его основания.

    После выкладки кровельного материала приступают к укреплению концов балок. Конструкция обвязана досками, которые маскируют подкровельный слой. Открытую площадку предполагается зашить специальным материалом, например, виниловым сайдингом.

    Фронтон

    Данная конструкция защищает фасад дома. Здесь задействованы откосы, выходящие за границы стены. Чаще всего выполняется наклонная установка. Длина в этом случае превышает длину боковых свесов и может достигать 1 м и более. Чтобы приспособиться к этой конфигурации, коньковая доска должна быть выдвинута на заданное расстояние за пределы фасада. После этого аналогичным образом снимаются балки крыши, прикрепленные к стропилам. Чтобы свес был привлекательным, нижнюю часть рекомендуется подшить софитными изделиями.

    Кровельная вентиляция через карниз

    При обшивке кровли необходимо позаботиться об организации вентиляционных отверстий. Это особенно важно, если на чердаке будет сооружена терраса. Общая площадь отверстий должна быть равна 0,2% от самой комнаты. Промежутки, оставленные в коже, обеспечивают циркуляцию воздушных масс. Также в коньковой части сделан специальный зазор.

    Все зазоры, которыми подшиваются кровли, должны быть обеспечены мелкой сеткой, препятствующей доступу мелких птиц.

    Материалы для подшивки свесов крыши

    Профнастил используется прочный, предназначенный для кровли

    Важно правильно подобрать кровельные материалы для обустройства райских крыш. Существует несколько вариантов оформления этой части здания. Материалы, используемые для подшивки карниза, хорошо защищают от лишней влаги и обеспечивают сохранение тепла. Для фронтальной конструкции стропила и горизонтальные брусья нужно подбирать так, чтобы их диаметры были одинаковыми.

    Профнастил

    Для кровли большое значение имеет срок службы. По этому параметру наиболее привлекательным материалом является стальной профнастил с цинковым покрытием, защищающим от воздействия погодных факторов. Между стеной и конструкцией обшивки необходимо создать вентиляционный зазор. Для отделки кровли подходят листы толщиной 0,6-0,8 мм. Для таких работ также используется алюминий. Размеры листа будут зависеть от размеров монтируемого свеса, но длина не должна быть слишком большой (6 м и более), иначе изделие провиснет. Толщина соответствует рекомендуемой для стали.

    Дерево

    В бревенчатом доме свесы подшиты деревом, чтобы не отклоняться от дизайна

    На крыше можно сделать обшивку досками. Популярность материала обусловлена ​​его легкостью и внешней привлекательностью. Так как он легко портится от влаги и других факторов окружающей среды, нужно внимательно подойти к выбору сырья. Она должна быть сухой, но не чрезмерно, иначе могут появиться трещины. Обычно для работы используют хвойные породы.

    Хорошо подойдет брусок толщиной 2 см. Материал тщательно обрабатывается противогрибковыми и антисептическими составами. Между доской и стеной необходимо оставить зазор в 15-20 мм для поступления воздуха. Небольшие изделия разрешается укреплять только на торцах. С длинными досками это делается на каждый метр длины.

    Софиты

    Софиты — панели с вентиляционными отверстиями

    Это специальные панели из металла или пластика, снабженные вентиляционными отверстиями и покрытые специальным составом, защищающим от ультрафиолетового излучения. Свесы часто подшивают перфорированными изделиями. Для освещения потолочного пространства веранды используются сплошные точечные светильники. Перфорация может быть равномерно распределена по площади изделия или сосредоточена в его средней части.

    Самый экономичный вариант – виниловые софиты. Они не повреждаются плесенью и грибком, хорошо переносят перепады температуры. Разнообразие вариантов дизайна позволяет подобрать изделия для любого интерьера.

    Самые легкие из металлических софитов – алюминиевые. Этот материал привлекателен тем, что не выцветает и не увеличивается в размерах при воздействии температуры.

    Самые прочные софиты производятся из оцинкованной стали и меди. Такие покрытия экологичны и имеют солидный вид.

    Варианты обшивки крыши

    Горизонтальная подшивка свесов

    Существуют разные способы оформления свесов крыши. Чаще всего их подшивают горизонтальным способом или непосредственно по стропилам.

    По стропилам

    Этот способ подходит для крыш с небольшим уклоном (максимум 30 градусов) и коротким свесом (менее полуметра). Для выполнения подгибки в этом случае важно, чтобы оголенные концы ног стропил располагались в одной плоскости. Если это требование невозможно выполнить, к ним прибивают дополнительные доски внахлест до достижения нужного уровня ровности. Обшивка может быть продольной и поперечной. Начинают с закрепления краевых полос. Между ними натягивается строительная нить и обнажаются остальные элементы. Если угол между скатами подшит, накладки крепятся к угловому стропилу.

    Горизонтальный переплет

    Этот метод выполняется быстро и обычно используется на крутых склонах. Сначала готовится коробчатая конструкция из брусков. Он крепится к основанию крыши и прилегающей стене. При этом стеновые брусья должны быть на 10 мм выше элементов, крепящихся к нижним частям стропильных ног. Это необходимо для создания уклона, помогающего направлять поступающие осадки.

    Для получения жесткой конструкции необходимо обратить внимание на крепеж. Помимо саморезов, соединяющих детали конструкции, понадобятся дополнительные уголки и металлические пластины.

    Коробку можно подшить любым распространенным материалом. При больших свесах (45 см и более) к продольно расположенным брускам монтируется еще один такой же. Его укладывают посередине на балки, прибитые параллельно стене.

    Процесс подшивки свесов кровли своими руками

    Схема пошива карнизных свесов

    При планировании подшивки кровли своими руками необходимо заранее подготовить чертежи, на которых фиксируются размеры выпусков и других элементов, а так же сделать расчет. Работы проводятся только после завершения монтажа стропильной системы. Кроме того, нужно утеплить помещение и саму крышу, а также установить систему гидроизоляции. Однако зашивают свес до начала мероприятий по утеплению наружных сторон. Это делается для того, чтобы не повредить настенные покрытия.

    Софит-панели часто используются для кровли. К их установке предъявляются следующие требования:

    1. Изделия должны монтироваться поверх обрешетки. Если основание выполнено из металла, в качестве крепежа чаще всего используют саморезы.
    2. Листовые элементы располагаются между досками.
    3. Для расчета длины одинарной панели ориентируются на расстояние между планками, из которого вычитают защитное расстояние паза и некоторый запас на шлифовку (по 0,6 см с каждой стороны). Для больших свесов (0,9м), вычитаемая стоимость удваивается.
    4. Передняя панель покрыта полосой специальной конструкции.
    5. Перед установкой первой полосы точечных светильников для нее отмечается точка старта. От этой отметки делают отступ 77 см и проводят горизонтальную линию по всей длине крыши. Под него укладывается первая полоска.
    6. Кромочная композиция создается после монтажа внутренних и внешних компонентов софитов. Необходимо, чтобы нижний элемент в любом случае находился под оборванной планкой.
    7. Стыки всех компонентов конструкции должны быть выполнены под прямым углом.
    8. Угловые элементы конструкции крепятся на саморезы. Проемы должны быть окружены окантовочными элементами.
    9. Перед установкой последней полосы необходимо установить последнюю полосу. В этом случае стеновую панель необходимо обрезать по длине. Сторона, подвергшаяся этой процедуре, зажимается в окончательной полосе и устанавливается в стену.
    10. Затем подшиваются карнизы и свесы. В качестве крепежа используются гвозди. Начинают забивать со средней части, а затем переходят к бокам. В процессе эксплуатации необходимо следить за тем, чтобы не возникало зазоров.

    Циркулярная пила лучше всего подходит для обрезки панелей. Мелкие детали вырезаются специальными ножницами для работы с металлом.
