Мауэрлат для четырехскатной крыши: обзор вальмовой и шатровой конструкций. Особенности крыши из четырех скатов

стропильная система, чертеж, конструкция, шпренгель в стропильной системе, мауэрлат

Крыша любого сооружения должна быть надежной, долговечной и эстетичной. Все эти качества сочетает в себе вальмовая кровля. Она популярна во многих странах и возводится над зданиями разного назначения. Это достаточно сложный вариант крыши, при обустройстве которого необходимо учитывать особенности конструкции и технологии монтажа.

Содержание

1. Вальмовая крыша — что это?
2. Чертежи схемы и конструкция вальмовой крыши
3. Разновидности вальмовых крыш
4. Датская
5. Голландская
6. Шатровая
7. Ломаные крыши
8. Шпренгель в строительной системе
9. Особенности строительства вальмовой крыши
10. Установка мауэрлата
11. Создание прогона
12. Опорные стойки
13. Создание конька
14. Монтаж стропильных ног

Вальмовая крыша — что это?

Характерное отличие вальмовой крыши от иных разновидностей является наличие четырех скатов, причем 2 противоположных выполняются в форме трапеций, а 2 других — в виде треугольников. Данная конструкция повышает обтекаемость, что позволяет эффективно противостоять значительным ветровым нагрузкам, экономична в части расхода кровельного материала и имеет привлекательный внешний вид. Под такой крышей проще организовать большое жилое помещение с выведением мансардных окон.

Важно! Дом с вальмовой крышей можно сориентировать, независимо от преобладающего направления ветра.

Чертежи схемы и конструкция вальмовой крыши

Как и любая крыша, вальмовая имеет такие основные элементы:

• стропильная система;
• обрешетка;
• кровельное покрытие.

При этом 2 последних элемента принципиально не отличаются в разных типах крыш, а основное различие заключается в конструкции стропильной системы. Схематично вальмовая крыша показана на рис. 1.

Схема вальмовой крыши.

Несущий каркас крыши включает стропила, стойки, опорные и упрочняющие элементы (рис.2). Стропильная система имеет такие конструктивные элементы:

1. Коньковый прогон (конек). Это важнейший центральный несущий элемент, на котором закрепляются остальные стропила в верхней части.
2. Угловые (накосные или диагональные) стропила. Эти 4 элемента ограничивают скаты по бокам, формируя габаритный каркас крыши.
3. Промежуточные стропила. Их верхний конец закрепляется на коньке, а нижняя часть — на мауэрлате, причем нижний конец свободно свисает над стеной дома. Стропила устанавливаются на трапециевидном скате с определенным шагом, параллельно друг другу. Крайние элементы, соединяющие край конька с мауэрлатом, называются центральными промежуточными стропилами.
4. Короткие стропила (нарожники). Они не закрепляются на коньке, а соединяют угловые стропила с мауэрлатом.
5. Стойки. Это вертикальные несущие элементы, на которых закрепляется коньковый брус. Основные стойки устанавливаются под узлом соединения конька с угловыми стропилами. Промежуточные стойки монтируются между основными стойками с шагом, как правило, равным шагу установки промежуточных стропил.

Конструкция каркаса крыши.

Вся стропильная система должна стоять на надежных опорных элементах. Для крепления крыши к стенам монтируется мауэрлат — брус, закрепляемый на верхнем торце стен по всему периметру дома. Он должен располагаться строго горизонтально. Низ стоек стропильной системы закрепляется на горизонтальных опорных балках. В деревянных домах между брусьями мауэрлата устанавливаются затяжки (прогоны) (рис.3). При наличии бетонного перекрытия опору обеспечивает лежень — брус, закрепляемый на перекрытии (рис.2).

Конструкция системы с затяжками.

Важную функцию выполняют упрочняющие элементы. К ним относятся ригели, укосины и подкосы. Они упрочняют промежуточные стропила, соединяя их дополнительно с опорными элементами. Кроме того, используются шпренгели — брус в углу мауэрлата с короткой стойкой для упрочнения угловых стропил.

Разновидности вальмовых крыш

Вальмовые крыши могут иметь несколько разных конструкций в зависимости от способов формирования скатов и их размеров, наличия дополнительных элементов. Классический (щипцовый) тип охарактеризован выше: по 2 ската трапециевидной и треугольной формы. Существует и несколько нестандартных вариантов.

Датская

Среди вальмовых конструкций особо выделяются полувальмовые или сложноскатные крыши. По сути, это сочетание двухскатной и вальмовой кровли. Характерная их особенность: высота вальмовой части меньше полной высоты крыши, т. е. 4 ската формируются только в нижней или верхней ее части.

Датская полувальмовая крыша.

Одним из популярных разновидностей полувальмовых крыш с мансардой является датская крыша. В ней вальмовая часть располагается снизу. Торцевые скаты не доходят до конька, а переходят в вертикальный фронтон. В результате эти фальцевые скаты приобретают форму трапеции, а основные скаты — сложную геометрическую форму (низ — трапеция, характерная для вальмовой кровли, верх – прямоугольник, характерный для двухскатной крыши).

Важно! Датский вариант имеет оригинальный внешний вид и помогает обустроить обширное чердачное помещение с удобным мансардным окном. Недостатки: усложнение стропильной системы и дополнительный расход материалов. Кровельное покрытие такой крыши, чаще всего, делается из штучных материалов (например, черепицы).

Голландская

В отличие от предыдущего варианта голландская, полувальмовая крыша предусматривает расположение вальмовой кровли в верхней части. Вначале (от стен) крыша поднимается, как обычная двухскатная конструкция. Затем, на определенной высоте обеспечивается излом вертикального фронтона. Верхнему треугольнику придается уклон. Вальмовая часть может быть совсем небольшой и выполнять лишь декоративную функцию, а может иметь достаточную высоту для установки мансардного (слухового) окна. В последнем варианте заметно повышается стойкость к ветровым нагрузкам.

Голландская вальмовая крыша.

Шатровая

Для строений квадратной формы подходит шатровая, вальмовая крыша. В ней нет конькового пролета, а все скаты одинаковы и имеют форму треугольника. Они сходятся вверху в одной точке. Эта конструкция имеет наиболее простую стропильную систему, в которой основным несущим элементом является центральная стойка. Крыша имеет очень привлекательный вид, но может применяться только в квадратных постройках (чаще всего, беседки и вспомогательные строения).

Шатровая вальмовая крыша.

Ломаные крыши

Оригинально выглядят дома со сложноскатными, ломаными крышами вальмового типа. На такой крыше на разных высотах стыкуются скаты с различным уклоном. Наиболее простой вариант — 2 участка, но сочленений может быть и больше. При этом каждый излом усложняет конструкцию стропильной системы. Качественно и надежно изготовить ломаную кровлю могут только профессионалы.

Шпренгель в строительной системе

Специфическим упрочняющим элементом является шпренгель, который характерен для вальмовой конструкции. Он необходим для снижения нагрузок на угловые стропила. Шпренгельная система состоит из горизонтального бруса, соединяющего 2 смежных бруса мауэрлата в районе их углового стыка, и вертикальной стойки, соединяющей угловое стропило и шпренгельный брус. Таким способом обеспечивается дополнительный упор для наклоненного стропила.

Монтаж начинается с закрепления горизонтального бруса путем его врезки в брусья мауэрлата или крепления к ним с помощью металлических элементов. В углу мауэрлата должен образоваться жесткий, равнобедренный треугольник. Затем, на горизонтальном брусе прочно фиксируется вертикальная стойка так, чтобы она точно подошла к угловому стропилу без нарушения вертикальности. Стропило закрепляется на верхнем торце стойки. Если шпренгель нужен для упрочнения верхней части стропила, то стойка усиливается укосинами с обеих сторон.

Особенности строительства вальмовой крыши

Разные виды вальмовой крыши имеют свои технологические особенности, но можно выделить основные этапы, характерные для всех конструкций. От правильности их выполнения зависит надежность кровли.

Установка мауэрлата

Монтаж крыши начинается с установки мауэрлата. При возведении вальмовой конструкции мауэрлат обязательно устанавливается по всему периметру дома, а в углах его брусья прочно соединяются между собой. Для его изготовления используются деревянные брусья размером не менее 15×15 см. Крепятся они к верхнему армопоясу стен с помощью металлических шпилек или анкерных болтов. В бревенчатых срубах мауэрлат может крепиться непосредственно к верхнему венцу. Располагаться брус должен строго горизонтально, что контролируется строительным уровнем.

Обозначение элементов вальмовой крыши.

Создание прогона

Следующий шаг — установка прогонов, т. е. поперечных балок для формирования опоры вертикальных стоек стропильной системы. Они обычно делаются из деревянных балок, аналогичных тем, которые использованы для мауэрлата. Ими соединяются противоположные стороны мауэрлата путем надежной врезки.

Крайние прогоны должны располагаться так, чтобы стойки, установленные на них, четко подходили под узел соединения угловых стропил с коньком. Расстояние от мауэрлата рассчитывается, как катет прямоугольного треугольника, в котором второй катет — высота кровли, а гипотенуза — длина ската. Остальные прогоны и располагаются строго параллельно друг другу. Их количество и шаг установки соответствует количеству и шагу стоек стропильной системы.

Опорные стойки

Вначале, устанавливаются главные (крайние) стойки точно в центре крайних прогонов. Они прочно фиксируются металлическими крепежными элементами и упрочняются подкосами с обеих сторон. Далее, аналогично закрепляются промежуточные стойки. Их шаг, как правило, соответствует шагу установки центральных стропил. Стойки должны располагаться строго вертикально, что контролируется отвесом. Размер деревянных брусьев для них выбирается не менее 10×10 см.

Создание конька

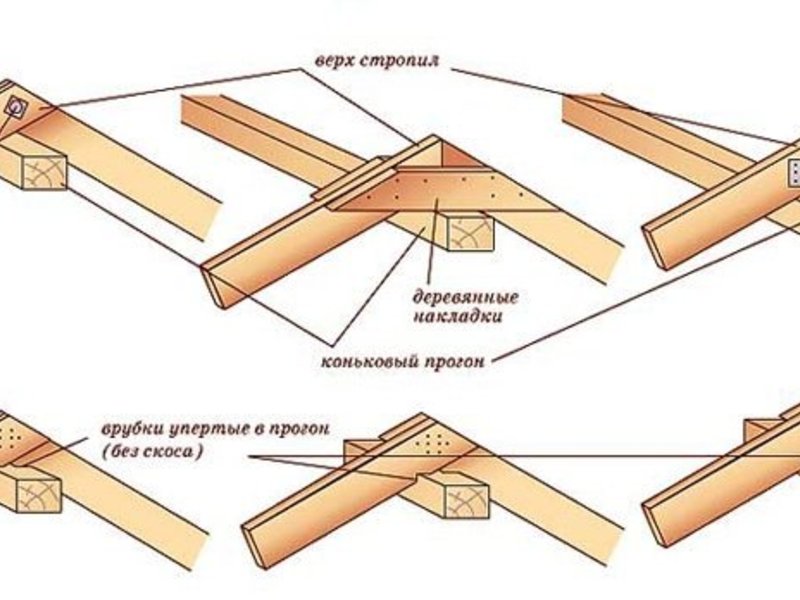

Ответственный этап — закрепление конькового пролета. Для него подбирается деревянный брус такого же размера, как и брусья для основных стропил, т. е. не менее 5×15 см. Коньковый брус закрепляется на главных опорах. Необходимо тщательно контролировать его расположение, т. к. от него зависит вся конфигурация кровли. Проверяется его горизонтальность и расположение строго по центру дома, параллельно наружным стенам. Для контроля применяется уровень и отвес. После окончательной корректировки положения конек закрепляется на промежуточных стойках, что формирует прочный каркас.

Монтаж стропильных ног

Для стропил применяется брус (доска) размером не менее 5×15 см. Установка стропильной системы начинается с угловых стропил. Они соединяют углы мауэрлата с концом конькового пролета. Для крепления используются металлические скобы и специальные кронштейны. На нижнем конце стропил формируется свободный свес, выходящий за мауэрлат на длину от 40 см до 80–100 см. После создания прочного, идеально ровного каркаса вальмовой кровли, можно приступать к монтажу промежуточных стропил. Шаг их установки зависит от расчетных нагрузок и размера крыши. Он выбирается в пределах от 60 см до 1 м. Верхний конец стропил закрепляется на коньке, а нижний — на мауэрлате с формированием свеса, аналогичного свесу угловых стропил. Стропила должны располагаться строго параллельно друг другу и перпендикулярно коньку. В зависимости от длины брусьев монтируются укосины для упрочнения конструкции.

Вальмовая кровля становится достаточно популярной в частном строительстве. Она обходится дороже двухскатной крыши, но имеет особую привлекательность и повышенную стойкость к ветровым нагрузкам. Такая кровля достаточно сложна в изготовлении, но при соблюдении всех правил можно ее возвести своими руками. Если возникают сомнения, то лучше обратиться к специалистам.

Конструкция, расчет и крепление стропил вальмовой крыши

Привлекательный внешний вид дома во многом зависит от устройства кровли. Кроме этого именно она создает защиту всех помещений в доме от воздействия окружающей среды, а также представляет собой элемент термозащиты. Сегодня можно увидеть разнообразные по форме крыши, которые просто поражают воображение. Они могут быть настолько необычными и разными, что порой возникает сложность выбрать оптимальный вариант для своего загородного дома.

Самым популярным вариантом является вальмовая кровля. Она оригинальна, надежна и долговечна. Кроме того, такие крыши подходят для домов, где есть мансарда.

Характеристика вальмовой крыши

Вальма – это сторона кровли, находящаяся под уклоном, которая образовывается двумя прилегающими скатами. Вальмы проходят от карниза крыши, до конька представляя собой основной элемент скатной кровли.

Также при устройстве скатных кровель используют еще один тип наклонной стороны, которую принято называть ендоми. Образовывается она двумя граничащими скатами с внутренним углом, в результате чего в этом месте на крыше появляется желоб. Широкое применение в кровельных конструкциях этих элементов привело к тому, что появилось ендовая и вальмовая кровли.
Из практики известно, что кровли вальмового типа подвергаются сильному воздействию ветровых нагрузок. Такая крыша с четырьмя скатами состоит из двух фасадных трапециевидных скатов и двух треугольных торцовых скатов. В интернете есть большое количество информации, где определение вальм изложено неправильно. В большинстве случаев вальмой называют скат кровли треугольной формы, а непосредственно вальму называют ребром.
Верх двух трапециевидных скатов соединяют на коньковом брусе, а верхняя часть торцового треугольника начинается с обоих концов коньковой балки. Нижние стороны треугольных скатов в стандартном проекте структуры крыши находятся на той же высоте от поверхности земли, что и у трапециевидных скосов. Таким образом, на кровле образовывается карниз по всей длине конструкции в горизонтальном направлении. Вальмовая крыша от других конструкций отличается отсутствием фронтонов.

Конструкция стропил вальмовой кровли

Как и любое другое устройство кровли, вальмовая опирается на специальное основание из деревянных стропил, которые удерживают все сооружение. Таким образом, во время установки вальмовой системы стропил следует соблюдать технологию и ориентироваться на расчеты.

Перед тем, как начать установку стропил нужно сделать чертеж всей конструкции и рассчитать объем стройматериалов. Перед составлением проекта нужно выбрать угол наклона скатов.
[stextbox id=”alert”]Чем больше уклон скосов, тем большее количество стройматериалов для обустройства вальмовой кровли понадобится. [/stextbox]

Насколько точными вы сделаете расчеты, тем прочнее, надежнее и привлекательней будет выглядеть готовая кровля. Опорный каркас вальмовой кровли состоит из таких элементов:

• Мауэрлат;
• Центральная опора;
• Стойки вертикальные с укосами;
• Коньковая балка;
• Вальмовые ноги;
• Рядовые ноги;
• Стропила-нарожники;
• Прогоны;
• Подкосы;
• Стойки и лежни.

Устройство мауэрлата

Мауэрлат – это основание из деревянных балок, расположенных по периметру здания. Эта конструкция является нижней точкой для опоры стропил, располагающихся под уклоном. Для ее изготовления чаще всего строители предпочитают брать хвою, но бывают случаи, когда мауэрлат изготавливают из п-образного профиля.
Основная функция этой конструкции состоит в связке кровельной системы с основными стенам здания. Вторым назначением этих балок является правильное распределение нагрузок, которые предаются на нее от каждой в отдельности опоры. Разнообразие размеров мауэрлата может варьироваться от 100х100 мм для небольших сооружений и до 250х250 мм для мансард со сложным устройством. Перед тем, как начинать сооружение мауэрлата необходимо по периметру наружных стен устроить армирующий пояс из бетона. Он позволяет повысить прочностные характеристики кровли, при этом образовывая ровную поверхность.
Для этого по верху наружной стены монтируется деревянная опалубка, в которую закладывают армирующий каркас и заливают цементным раствором.

Заливая раствор, нужно следить за горизонтальным уровнем поверхности по всей протяженности.

К каркасу из арматуры присоединяются оцинкованные шпильки размером 10 мм. Их длина должна быть таковой, чтобы они выступали из балок основания на три сантиметра. После того, как раствор схватится и наберет свою прочность, его промазывают разогретым битумом и покрывают рубероидом. Эта процедура позволяет сохранить древесину основания и предотвращает загнивание. На концы шпилек, которые видны из бетонной стяжки, надевают деревянную перекладину, в которой заранее просверливают отверстия. После того, как бурс установлен, его затягивают гайками. Чтобы брус прослужил, как можно дольше его нужно обработать антисептическим составом. Теперь на мауэрлат параллельно расположению будущего конька кладут центральную балку, на которую впоследствии будут установлены прямостоящие опоры. Мауэрлат можно проложить, как по всему периметру, так и просто под опоры кровли.

Видео по проектированию стропильной системы вальмовой крыши

Схема укладки стропил

Главное отличие вальмовой системы стропил заключается в том, что она намного сложнее, чем устройство двускатной кровли. Во время установки вальмовой конструкции необходимо использовать стропила разной длины. Изначально во время монтажа каркаса опорного сооружения устанавливаются прямостоящие стойки, которые станут опорой для конька. Стойки нужно крепить с помощью системы укосов непосредственно к основной балке. Только после этого начинается монтаж стропильных ног.
По типу, стропила для вальмовых крыш делятся на:

• Наслонные;
• Висячие.

У наслонных ног есть упор в нескольких местах. Верхняя их часть упирается на стойки под коньком, а нижняя на мауэрлат. Обе стороны ног крепятся на стойки между центральной балкой и мауэрлатом, а также к прогонам и подкосам. Такая система чаще всего используется, в том случае, если длина стропильных ног превышает 4,5 м. Использование дополнительной опоры позволяет равномерно распределять нагрузку, что в свою очередь повышает прочность и надежность всей конструкции. Что касается висячих стропильных ног, то они упираются только на мауэрлат и коньковую балку.

Для стропил можно применять доску 50х150 мм. Далее монтаж основания из опор проводится закреплением вальмовых ног, в которые впоследствии врезаются внешние подпорки. Если длина стропил составляет более шести метров, то их делают из двух стропильных досок, которые между собой сшиваются. После того, как проведена установка четырех опорных ног, на концах коньковой перекладины соединяются два стропила. После этого к торцам балки прикрепляется центральная опорная нога треугольного ската. Теперь по обоим бокам от конька устанавливают рядовые ноги с шагом около 60 см. Для закрепления стропильных ног можно использовать саморезы или вырубку.
[stextbox id=”alert”]Необходимо учесть, чтобы рядовые стропила не упирались на мауэрлат в том месте, где есть шпильки крепления. Таким образом, вы сможете избежать трудностей при закреплении стропил к мауэрлату.[/stextbox]

Теперь к вальмовым опорам на определенном расстоянии крепятся нарожники, которые соединяют стропила с мауэрлатом.

Усиление стропильного каркаса

Если наклон вальмовой крыши не большой, то соответственно площадь ее поверхности становится меньше, при этом нагрузка под снегом значительно увеличивается. Чтобы конструкция могла выдерживать большие нагрузки необходимо произвести усиление опорного каркаса. Для этого используют шпренгели или шпренгельные фермы. Шпренгель – это балка, которую укладывают на две несущие стены дома, располагающиеся под углом друг к другу. На этой балке монтируют стойку, которая удерживает вальмовые стропила. На этом все работы по монтажу стропил заканчиваются.

Обрешетка

Теперь остается сделать только обрешётку. Для этого можно взять брус 50х50 мм толщиной от 20 до25 мм. Обрешетка нужна для укладки кровельного материала. Выбирать вид обрешётки нужно исходя из того, какой кровельный материал будет выбран.

Шатровая крыша для беседки своими руками

Содержание

• 1 Три типа четырехскатной крыши
• 2 Плюсы и минусы вальмовой крыши
• 3 Что учесть при составлении проекта крыши беседки
• 4 Приступаем к монтажным работам

Беседки в последнее время стали очень частым явлением на загородных участках и дачных участках. Каких только форм для своих строений не придумывают хозяева, чтобы организовать комфортное место отдыха.

Если нет желания и средств строить необычную беседку, есть классический вариант в виде квадрата или прямоугольника. Сооружение довольно просто построить благодаря несложной крыше. Мы сейчас поговорим о том, как сделать четырехскатную крышу для квадратной и прямоугольной беседки своими руками.

Шатровая крыша трех видов

Прежде чем приступить к построению чертежей будущей крыши, необходимо учесть, что четырехскатные крыши имеют три подвида:

• Шатровую конструкцию крыши часто называют пирамидальной из-за ее внешнего вида. Он состоит из четырех пандусов в виде равных треугольников. Схема вальмовой крыши не предусматривает наличия конька. Вершины треугольников соединены в одной точке и образуют пирамиду. Основание каркаса может быть только квадратным, поэтому на прямоугольные беседки такую ​​крышу не возводят.

• Шатровая крыша – самый простой вариант прямоугольной беседки. Особенностью конструкции является форма скатов. Каркас состоит из двух концевых треугольников одинакового размера, называемых бедрами. Форма двух других одинаковых скатов выполнена в виде трапеции. В месте соединения всех четырех плоскостей образуется гребень.

• Полувальмовую конструкцию еще называют датской крышей. Подобно вальмовой, полувальмовая крыша состоит из двух треугольных и двух трапециевидных скатов, соединенных коньком. Отличительной чертой являются треугольные бедра, надломленные вверху. То есть из большого треугольника получается трапеция и маленький треугольник.

У каждой четырехскатной крыши беседки есть свои козыри. Шатровая крыша является наиболее распространенной. Строить его выгодно с точки зрения экономии материала. Конструкция не требует изготовления фронтонов, а для стропил используются короткие брусья. На прямоугольной беседке без вальмовой крыши не обойтись. Если вы хотите сделать что-то потрясающее, то можете отдать предпочтение датскому варианту.

Важный! В регионах с большим среднегодовым количеством осадков лучше отдать предпочтение квадратной беседке с четырехскатной крышей. Снег на таких склонах задерживается меньше всего.

Плюсы и минусы четырехскатной крыши

Четырехскатные крыши отличаются эстетичным видом, позволяют использовать любой тип кровли, не мешают хорошему обзору из беседки. Дизайн – находка для любителей необычных форм. Четырехскатная рама может быть выполнена в разных стилях. Например, если удлинить свесы и установить дугообразные угловые стропила, получится красивая крыша в китайском стиле.

По прочности в этом плане выигрывают четырехскатные крыши. Конструкция отличается малой парусностью, благодаря чему устойчива к сильным порывам ветра. Если уклон скатов был правильно рассчитан, то зимой на крыше беседки не будет задерживаться много снега. Четырехскатные конструкции отличаются длительным сроком службы без частых ремонтов.

Совет! Увеличенные свесы вальмовой крыши препятствуют быстрому выходу тепла из беседки. Это очень ценится, когда на улице стоит прохладная погода, а внутри беседки стоит уличный инфракрасный обогреватель или топится печь.

Недостатком четырехскатной крыши можно назвать определенную сложность конструкции, требующую точных расчетов, составления чертежей и правильного изготовления стропильной системы. При самостоятельном изготовлении стропильной системы на начальном этапе желательно проконсультироваться со специалистами. Они помогут рассчитать все элементы конструкции и нарисовать точную схему.

Что учесть при составлении проекта крыши беседки

Перед началом строительства четырехскатной крыши нужно подготовить чертежи, где указаны все элементы конструкции и их размеры. Такая схема упростит дальнейшую работу, плюс поможет рассчитать нагрузки, которые будут воздействовать на стропильную систему в дальнейшем. Поскольку вальмовая крыша является по сложности конструкции чем-то промежуточным между вальмовой и датской полувальмовой крышей, попробуем произвести расчеты на ее примере.

Итак, начало расчетов состоит из учета основных показателей:

• рассчитать общий вес каркаса крыши, то есть всех составных частей стропильной системы;
• учитывать массу кровельного слоя, в частности – обмазочного и гидроизоляционного;
• можно рассчитать нагрузку осадков и ветра по ежегодным наблюдениям или узнать данные по определенному региону в соответствующих органах;
• при строительстве и ремонте на крыше будет находиться человек, вес которого также необходимо учитывать при расчетах;
• учитывается вес любого оборудования, временно или постоянно установленного на крыше.

Сделав общие расчеты будущей крыши беседки, приступают к определению уклона скатов. Этот параметр определяется аналогично в соответствии с особенностями климатических условий региона. Например, для ветреных районов нежелательно делать высокую крышу из-за повышенной парусности. Кровельный материал можно выбрать из битума или поликарбоната. Если осадков много, то уклон скатов разумно сделать больше, например, от 45 до 60 ^о , а в качестве кровельного материала использовать металлочерепицу.

Важный! Уклон ската напрямую связан с типом кровельного материала, выбранного для беседки. Для каждого материала производитель рекомендует шаг обрешетки и стропильных ног, а также максимальный и минимальный уклон скатов.

Для расчета общей массы каркаса крыши необходимо рассчитать длину стропильных ног и других элементов, а также определить их сечение. Для обеспечения прочности конструкции предусматривают установку подкосов, а также затяжек. Схема каркаса крыши беседки будет считаться готовой, если в ней отображены все узлы.

Каркас вальмовой вальмовой крыши состоит из следующих видов стропильных ног:

• По углам кровли устанавливаются косые двойные балки. Они несут основную нагрузку. Эти стропила формируют крышу.
• В центре ската устанавливаются промежуточные балки, соединяющие конек с мауэрлатом.
• Народниками называют короткие ноги стропил. Их закрепляют параллельно промежуточным балкам. Народники соединяют балки с мауэрлатом.

Для замера крыши беседки потребуется подготовить ровную рейку длиной 3 м. Работы выполняются в следующем порядке:

• осевая линия находится на мауэрлате, который образует несущий каркас крыши;
• у конькового прогона определяется половина его длины, которая будет совмещена центром с осевой линией каркаса крыши;
• отметить места крепления на мауэрлате первой промежуточной балки;
• смещается измерительная рейка и отмечаются места крепления второй промежуточной балки и т. д.

Замеры мест крепления стропильных ног выполняются для каждого ската отдельно.

Внимание! Каркас крыши беседки изготовлен из качественной древесины, пропитанной антисептиками. Лучше всего для работы подходят заготовки из древесины хвойных пород.

На видео показано строительство беседки:

Приступаем к монтажным работам

Когда стены беседки уже построены и чертеж крыши готов, приступают к возведению каркаса:

• Первым на стены по контуру беседки укладывают мауэрлат, закрепляя его анкерными болтами. Уложенный брус образует несущий каркас крыши.
• Грядки укладываются на мауэрлат. К ним в центре крыши крепятся опорные стойки, поверх которых укладывается брус сечением 100Х200 мм. Это будет хоббихорс.
• С помощью уровня и мерной рейки коньковый брус выставляется строго по центру опорной рамы. Для устойчивости опорные столбы укрепляют временными подпорками.
• От краев конька по всем четырем углам укладываются наклонные стропила. Для жесткости каждую балку усиливают опорой и раскосом.

• Когда коньковые и наклонные стропила надежно закреплены, уже вырисовывается общий контур вальмовой вальмовой крыши. Теперь осталось установить балки промежуточных стропил на все скаты.

После установки всех элементов каркаса поверх стропильных ног шьется обрешетка из сосновой доски для крепления кровельного покрытия. Его шаг зависит от типа выбранного материала.

На видео показан монтаж стропил вальмовой крыши:

Если подойти к возведению четырехскатной крыши с умом, то ничего сверхсложного в этом нет. Зато в финале получаешь огромное удовольствие от работы, проделанной самостоятельно.

устройство, виды стропильных систем, плюсы и минусы

основная » Крупногабаритные конструкции

На фоне построек с обычной двускатной крышей выгодно выделяются дома с полувальмовой крышей. Помимо эффектного внешнего вида, такая крыша имеет множество положительных эксплуатационных характеристик, способствующих безопасному проживанию в доме и созданию в нем комфортного микроклимата. Проектирование и устройство стропильной системы такой крыши считается достаточно сложным. Однако с ней можно справиться, если разобраться в особенностях строения и трудностях, с которыми можно столкнуться.

Содержание

1. Особенности конструкции
2. Типы стропильных систем
3. Преимущества и недостатки полувальмовой крыши
4. Схемы и последовательность монтажа

Особенности конструкции

Полувальмовая крыша

Полувальмовая конструкция отличается от четырехскатной -скатный аналог тем, что торцевые части крыши закрывают только часть фронтона, придавая ему трапециевидную форму. Боковые откосы имеют форму сужающегося кверху шестиугольника. Проект разрабатывался в Скандинавии, поэтому носит название Danish Roof.

Особенности конструкции следующие:

• Полувальмы, расположенные по торцам дома, образуют широкий свес, защищающий фронтоны и стены от осадков даже при сильном боковом ветре.
• Небольшой уклон не занимает полезную площадь мансарды, так как делается на уровне установки потолка. Благодаря этому можно обустроить удобную полувальмовую мансардную крышу над одноэтажным домом.
• В полувальмовой крыше стропильная система аналогична четырехскатному варианту. Конструкция состоит из множества элементов, главной особенностью является наличие поперечных и диагонально расположенных стропильных ног.

Вальмовое строение имеет определенные характерные свойства, но его внутреннее устройство практически полностью аналогично двускатному и шатровому строениям.

Типы стропильных систем

В зависимости от формы и размеров здания, материала стен и планов использования чердачного помещения делается выбор в пользу той или иной стропильной системы.

• Подвешивание. Основу каркаса составляют опора и коньковый брус, а стропила скрепляются ригелями и связями, образуя жесткие треугольные элементы, опирающиеся на мауэрлат. Такая система не оказывает распирающего давления на мауэрлат, но за счет установки дополнительных элементов отличается большим весом. К тому же полезное пространство мансарды несколько уменьшается.
• Наслонная. Применяется при наличии внутри дома одной или нескольких несущих стен. На них укладывают, выполняя роль стяжки. Стропильные ноги опираются на конек и мауэрлат. Такая схема позволяет максимально эффективно использовать полезную площадь мансарды.

Специалисты рекомендуют использовать наслонный тип, так как при минимальном наборе несущих элементов система будет стабильной и устойчивой.

Полувальмы для защиты фронтонов от осадков

Полувальмовая двускатная крыша пользуется большой популярностью у частных застройщиков и владельцев небольших компаний, расположенных в одном здании.

К преимуществам относятся:

• Аэродинамика. Соединение скатов осуществляется под тупыми углами, благодаря чему воздушные массы обтекают конструкцию, не создавая завихрений и значительного давления. Такие конструкции – лучший вариант для горных, прибрежных и степных районов.
• Презентабельный вид. Полувальмовая вальмовая крыша выглядит солидно и уютно.
• Оптимальное использование пространства под крышей. Конфигурация крыши позволяет оборудовать под ней склад, спальню, спортзал, музыкальный зал, мастерскую. Есть возможность сделать балкон и эркер.
• Большое разнообразие. Изменяя наклон скатов, можно создавать конструкции с ровными и ломаными настилами, любого размера, дизайна, цвета и материала покрытия. Есть варианты для всех регионов страны, в том числе с учетом их культуры, этноса и традиций.
• Возможность сделать своими руками. Если при составлении чертежа возникают трудности, проект, где будет указан каждый агрегат, можно заказать в специализированной компании. При наличии навыков мастерства сборка крыши не вызовет сложностей.

У этого проекта есть и недостатки:

• Значительный бюджет строительства. Геометрия склонов сложная; для их создания потребуется повышенное количество древесины, рубероида, крепежа и дополнительных элементов по сравнению с простыми аналогами.
• Большой вес рамы. Для создания прочной и устойчивой конструкции потребуется установка дополнительных соединительных деталей. Необходимо увеличить прочность стропильной системы или взять легкое кровельное покрытие.
• Сложность расчетов и монтажа. На строительство уйдет много времени, нужно учитывать прогноз погоды, так как в дождь работать сложно и опасно.

Грамотное проектирование, понимание схем и соблюдение технологии строительства позволит вам провести монтаж качественно и без задержек с исправлением ошибок.

Схемы и последовательность монтажа

Схемы конструкций висячего и наслонного типа включают следующие элементы:

• мауэрлат;
• стойки;
• порог;
• коньковый прогон;
• стропила наклонные и рядовые;
• поперечины;
• полуножки;
• кобылка;
• жен;
• бабушка;
• стрелы;
• ветровые доски;
• счетчик и обрешетка.

В зависимости от специфики проекта могут быть задействованы и другие детали, например, для изготовления балкона.

Для возведения полувальмовой крыши потребуются следующие инструменты:

• ножовка по металлу;
• рулетка, уровень, транспортир, отвес;
• молоток, топор;
• степлер;
• отвертка;
• плоскогубцы;
• долото;
• маркер;
• предохранительные устройства, каска, перчатки, защитные очки или козырек.

В зависимости от приоритетов собственника недвижимости выбирается различный уклон скатов, а также их конфигурация — плоские, вогнутые, криволинейные, верхнее или нижнее размещение полувальмового, со слуховыми окнами, балконами и эркером окна.

Обобщенная последовательность строительства:

1. Нанесение гидроизоляции на несущие стены или армопояс, если здание построено из кирпича или пенобетона.
2. Укладка мауэрлата по периметру дома. Брус крепится к дереву скобами или гвоздями без зазубрин. На армопоясе рама крепится на заранее заложенных штифтах или штифтах. Стыки делают через каждые 100-120 см, чтобы они не совпадали с опорами для стропильных ног.
3. Установка станины на внутренние несущие стены здания. Крепление осуществляется аналогично мауэрлату, к которому поперечная планка крепится скобами или уголками.
4. Установка опорных стоек. Сначала их выравнивают, затем фиксируют в вертикальном положении с помощью метизов и временных опор. Поверх стоек укладывается коньковый брус и жестко закрепляется.
5. Установка рядовых стропильных ног. Шаг между ними принимается 60, 80, 100 или 120 см. Длина бруса берется с таким расчетом, чтобы ширина свеса была не менее 40 см.
6. Установка стропильных ног крыши. Их прибивают к коньку, а к мауэрлату они крепятся на стальных уголках и саморезах.
7. Настил ножей, в их нижней части делается углубление под мауэрлат. К стропилам крепятся стропильные полуноги.
8. Монтаж наполнителей карнизов и ветровых досок, оснований водостоков.

   No related posts.
