Крыша с тремя фронтонами своими руками

Опубликовано:

09.03.2021

Набор шестигранников Stanley, 12 шт

875 ₽ Подробнее

Набор отверток Stanley «CushionGrip», 4 шт

688 ₽ Подробнее

STANLEY

Торцевые стороны крыши, которые образованы скатами, называются фронтонами. Они предназначены для того, чтобы защищать чердачное помещение от снега, ветра и дождя. Кроме выполнения защитной функции, фронтоны также служат украшением дома наравне с крышей.

Торцевые стороны крыши, образованные скатами. называются фронтоном крыши.

Данный проект может иметь различные формы: треугольные (с тремя фронтонами), трапецеидальные и так далее (с четырьмя, пятью).

Фронтоны у крыши могут быть возведены из кирпича одновременно с постройкой стен или после того, как проект будет полностью готов; они закладываются кирпичом или зашиваются другими строительными материалами.

В отдельных случаях фронтоны могут быть возведены перед устройством стропил крыши. Их можно изготовить из дерева или других материалов.

Элементы, которые понадобятся:

1. Кирпичи.
2. Арматурная сетка.
3. Коньковый брус.
4. Бруски обрешетки.

Как устроить три фронтона своими руками

На схеме крыши с тремя франтонами указаны: 1 — стропила, 2 — поперечные балки, 3 —  продольные балки, 4 — балка конька, 5  —  вертикальные опоры.

Возведение фронтонов требует внимания всегда, вне зависимости от сроков их постройки. В случае, если сначала планируется возведение крыши дома, фронтон нужно будет заложить кирпичом либо зашить досками в стесненных условиях.

Если все три фронтона планируется выстраивать до возведения крыши, может быть риск их обрушения, которому может поспособствовать ветер. Помимо того, есть возможность допустить ошибку в геометрии фронтона, что в последствии приведет к выполнению дополнительных работ, которые понадобятся для их устранения.

Связано это с тем, что стропила могут неправильно совместиться с плоскостью фронтона. В особенности это может быть опасным в том случае, когда стены фронтона являются опорой для поперечных балок крыши.

В подобном случае разность в размерах двух фронтонов может привести к перекосу стропила. Устройство необходимо укрепить в процессе строительства еще до возведения крыши. Особенно важно сделать это в случае, если планируется использовать три фронтона для устройства крыши. Это поможет снизить риск их обрушения вследствие нагрузок ветра и сохранит дом.

Высота фронтона позволяет определить функциональность пространства на чердаке. В случае, если чердачное помещение в дальнейшем планируется сделать жилым, высота крыши от перекрытия чердака до конька и фронтона должна быть приблизительно 2,5-3 метра. Важно понимать, что она должна быть комфортной для проживания.

Важно обратить внимание на материал несущих стен и фундамент строения в том случае, если планируется три фронтона из кирпича. Следует отметить, что в подобном случае может увеличиться нагрузка на стены и фундамент.

Фронтоны могут возводиться из кирпича или каменных блоков одновременно с постройкой стен.

Данная конструкция не испытывает никаких нагрузок за исключением ветровых. Однако, это в только в случае, если на нее опираются стропила крыши. Укрепить конструкцию из кирпича можно посредством выкладки пилястр либо устройством поперечной стены внутри помещения чердака. Она способна придать фронтону необходимую прочность и жесткость.

В процессе закладывания фронтона кирпичами последние стройматериалы необходимо стесать под углом с одной стороны. Это нужно для того, чтобы получилось как можно меньше возможных щелей между скатом крыши и стенкой фронтона. Помимо того, чтобы придать большую прочность конструкции, понадобится заложить арматурную сетку в кирпичную стену, в соответствии с технологией армирования кладки кирпича.

Не следует располагать двери либо окна на фронтоне в случае, если с этой стороны будут дуть постоянные сильные ветра.

Над фронтонами должен быть выполнен свес кровли. Это необходимо для того, чтобы защитить их от воздействия снега. Ширина свеса определяется индивидуально в каждом случае. Следует выпустить коньковый брус и бруски обрешетки на нужную длину.

Вернуться к оглавлению

Конструкция фронтонов из кирпича

Когда планируется возводить стены из кирпича, все три фронтона тоже желательно делать кирпичными. В том месте, в котором планируется возводить фронтоны крыши (дом с торцевых сторон), необходимо поднять кирпичную кладку на два ряда, однако, теперь уже не на всю толщину стены, а на толщину фронтонной стенки.

Схема утепления фронтона из кирпича.

Внутренняя сторона толщины стенки должна быть оставлена свободной. Это необходимо для того, чтобы была возможность произвести укладку мауэрлата или для устройства армопояса перед процессом укладки мауэрлата.

Армопояс необходимо заливать по всему периметру строения. Тем самым может быть создана жесткая конструкция, которая сможет препятствовать растягивающим усилиям стропила. Если планируется залить армопояс только лишь по стенам, на которые опираются стропила, усилия от них могут раздвигать стены на верхнем уровне. Это может привести не к самым лучшим последствиям. Сплошной армированный железобетонный пояс способен отлично справиться с подобными усилиями стропила.

Для того чтобы сделать данный проект на крыше, необходимо учитывать следующее:

1. Перед тем как сделать подобную конструкцию из кирпича, необходимо установить рейку на середине торцевой стены, высота которой будет соответствовать высоте будущего конька.
2. Далее понадобится натянуть тонкие шнуры от верха рейки к углам стены. В конечном результате должен получиться равнобедренный треугольник. Это актуально в случае, если крыша дома будет иметь правильную геометрическую форму.
3. Во всех остальных случаях рейку необходимо выставлять в том месте, где планируется устройство конька.
4. Кирпичную кладку нужно вести строго в границах натянутых шнуров. При этом крайние грани кирпичей должны принять форму, которая будет соответствовать натянутому шнуру, к которому они примыкают.
5. С помощью использования данного метода в дальнейшем не будет необходимости стесывать лишние части кирпичей либо докладывать, при этом заделывая большие щели.
6. В случае широких фронтонов у крыши большой высоты с внутренней стороны необходимо выкладывать пилястры, которые могут понадобиться, чтобы сделать конструкцию более прочной.

Вернуться к оглавлению

Внешний вид и отделка фронтона у крыши

Отделка фасада здания у крыши может быть выполнена с помощью использования различных материалов. Однако прежде чем проводить финишную отделку, понадобится утеплить конструкцию. Может потребоваться прокладка паро- гидроизоляции в случае, если планируется сделать чердачное помещение жилым.

Все подобные работы необходимо проводить вместе с общим утеплением кровли для мансардного помещения. Кроме утепления понадобится сделать подшивку и красивый свес. На случай, если в чердачном помещении планируется располагать мансарду, можно позаботиться об установке широкого окна, которое позволит в полной мере освещать внутреннее пространство мансарды.

Чаще всего фронтоны у крыши отделываются тем же материалом, что и сам дом.

Однако, человек, которому принадлежит дом, может не останавливаться на подобном распространенном варианте. Современные материалы, которые можно использовать для отделки, позволяют сделать дом с изысканным дизайном. К примеру, тот же традиционный облицовочный кирпич можно использовать в различных цветовых гаммах, располагать его в разных направлениях: https://dolston.ru/kirpich/kirpich-oblicovocnyj/ton-bavarskaa-kladka. Это поможет сделать дом неповторимым, проект будет уникальным.

Независимо от того, с какой формой крыши планируется проект, утепление происходит с помощью использования одних и тех же правил, которые предназначены для утепления кровли мансарды и стен.

Помимо того, делается внутренняя обрешетка. Она необходима для того, чтобы удерживать минеральную вату либо плиты пенополистирола.

Стропильная система трехфронтонной крыши: правила констукции

Трехщипцовая крыша – какая она

Особенности конструкции

Технология монтажа стропильной системы

• Трехфронтонная крыша на примере устройства выхода на балкон

В современном строительстве присутствуют крыши самых разнообразных типов. , Среди них особой оригинальностью отличаются многощипцовые, причем ни сложность конструкции, ни высокая стоимость не могут остудить желания завершить свою постройку столь интересным способом.

Cтропильная система трехфронтонной крыши довольно сложна, тем не менее ее нередко используют в частном строительстве. В ее конструкции сочетаются оба типа стропил – висячие и наслонные. Вот почему проект такой кровли требует тщательного расчета, в частности, сечения брусьев, шаг их установки, необходимость устройства дополнительных элементов для придания жесткости конструкции и точность исполнения.

Трехщипцовая крыша – какая она ↑

Многощипцовые крыши подходят для домов, имеющих по плану квадратное или многоугольное горизонтальное сечение. Для них характерно присутствие различных пристроек разной высоты, мансардных помещений на чердаке, для которых необходимо особое боковое освещение. В числе основных отличий такой кровли – наличие как ендова, ребер, разжелобков, фронтонов.

Трехфронтонная – это смешанная конструкция двух типов крыш: вальмовой и обычной двухскатной. Сооружение получается прочным и надежным и неординарным. Не новое по сути, при использовании современных материалов для кровли оно приобретает совершенно другой, оригинальный вид.

Трехфронтонной может быть у всего строения или же отдельной его пристройки, что придает всему сооружению нестандартный вид. Такая кровля поможет оригинально выделить верхний этаж здания, террасу, веранду или его входную зону. Очень популярна прозрачная кровля с тремя фронтонами для покрытия помещения зимнего сада. Использование стекла и необычность формы придают изящность и некоторую загадочность строению.

Особенности конструкции ↑

К основным несущим элементам в конструкции трехфронтонного типа относят:

• стропила;
• особые коньковые прогоны;
• затяжки, в большом количестве;
• балки перекрытия;
• стойки,
• мауэрлат.

Последний компонент играет важную роль в перераспределении всех нагрузок, испытываемых кровлей, на стены дома. Стропила в верхней части соединяют прогоном, выполненным из соединенных друг с другом брусков или досок. В определенных случаях может появиться необходимость в дополнительных промежуточных прогонах.

При расчете длины стропильных ног нужно учитывать, что по длине диагональные стропила больше накосных и, возможно, их придется наращивать.

Главная трудность, как правильно собрать стропильную систему, в устройстве узла, где накосные элементы стыкуются с одним концом конька, а диагональные – с другим. В этих узлах одновременно стыкуются три стропила. Важно, чтобы при этом соблюдалась перпендикулярность центральных стропил всех скатов и конькового бруса.

После завершения установки необходимо позаботиться об устройстве гидроизоляции. Изоляция должна быть уложена в направлении, перпендикулярном по отношению к скату. Гидроизоляционная пленка укладывается с небольшим напуском. Особого внимания требует гидроизоляция ендова кровли, поскольку именно на этих участках накапливается влага, сходящая с кровли. Другими этапами являются:

• устройство обрешетки, чаще из брусков,
• укладка теплоизоляции и, конечно,
• материала для кровли.

Технология монтажа стропильной системы ↑

Следующим шагом после выполнения расчета, то есть:

• размеров всех элементов,
• просчета климатических нагрузок (снег, ветер и т. д.),
•  сечения и длины стропил и другого переходят непосредственно к монтажным работам.

По периметру несущих стен устанавливают мауэрлат – основа, на которую устанавливается стропила с тремя фронтонами. Она представляет собой жестко связанную раму, уложенную по верху бетонных кирпичных стен. В качестве крепежей чаще всего используют шпильки из оцинкованного металла – их фиксируют в армированный пояс.

Диагональные брусья, как правило, усиливают, используя для этого нарожники. К мауэрлату их крепят, выполнив специальные запиливания, или используют для этих целей металлические пластины, скобы и уголки, исходя в каждом случае из конкретного типа стропил.

В верхней точке стропила соединяют в районе конька. Последний может быть выполнен из бруса или образован верхними двумя досками обрешетки.

Трехфронтонная крыша на примере устройства выхода на балкон ↑

Подобная конструкция фактически является сочленением двускатных кровель под углом в 90⁰. При этом висячие стропила конструкции балкона, опирающиеся на элемент верхней обвязки и прогон, как бы вклиниваются в наслонные стропила строения.

Врубка стропил в этой конструкции на практике оказывается трудозатратной и достаточно сложной для выполнения. По этой причине рекомендуется собирать с помощью металлического крепежа, скажем, уголков или пластин. Они обеспечивают более жесткое соединение, и усиливают тем самым систему. Как известно, врубки, шиповые гнезда и прочее ослабляют элементы крыши.

При данном способе соединений элементов конструкции естественным образом решается проблема, связанная с наращиванием стропил и их стыковкой, перекрещиванием балок и другие вопросы, а также вопрос сопряжений элементов кровельного силового каркаса из дерева.

Если в выходе на балкон продлить систему стропил ее крыши в направлении, перпендикулярном фронтону, и в то же время продлить также ендовы до кровельного свеса, она сможет отлично перекрыть пристройку с примыканием к дому, или же площадку у двери на входе.

© 2022 stylekrov.ru

трехскатная крыша с одним фронтоном

Содержание статьи

Устройство многощипцовой крыши и ее преимущества

Сложные конструкции крыши в частных домах имеют необычный и привлекательный внешний вид. Многощипцовая крыша включает в себя большое количество различных сложных элементов. Как правило, она возводится на многоугольных и квадратных формах, мансардах или в домах со сложной планировкой. В этой статье мы расскажем об устройстве многощипцовой крыши и разберем строение стропильной системы.

Конструктивные особенности

Многощипцовая крыша — тип скатной конструкции, состоящей из множества щипцов, образующих по краям свесов фронтоны. Данный тип включает в себя три основных элемента:

• большое количество ендов;
• щипцы;
• ребра и фронтоны.

По внешнему виду она представляет собой скатную конструкцию с наклонной поверхностью кровельных элементов к наружным стенам, за счет чего осадки и талая вода не застаиваются.

Для информации! Отличительная особенность щипцовой крыши — пересекающиеся или врезающиеся щипцовые элементы в основной скат, за счет которых и формируются ендовы.

Основные конструкционные особенности состоят из возведения и обустройства ендовы, поэтому данный элемент требует тщательного расчета и соблюдения всех норм. От качественного обустройства ендовы зависит дальнейшая несущая способность и герметичность конструкции. Форма многощипцовой крыши может быть любой, все зависит от пожеланий застройщика. Скаты могут быть выполнены в виде треугольника или трапеции. Немаловажным элементом в строении конструкции является ребро. Ребро образуется от соединения скатов и представляет собой наружный угол. Четырехщипцовая крыша имеет четыре ребра, где скрепляются два ската. В качестве кровельных материалов можно использовать любое изделие, главное правильно выполнить каркас конструкции.

Для информации! Щипцовая кровля — конструкция, где пересекаются две скатные крыши под углом 90 градусов.

Преимущества и недостатки

На фото представлена крыша многощипцовая частного дома. У многощипцовой крыши имеется ряд преимуществ, к которым можно отнести следующее:

• надежная, долговечная и прочная конструкция;
• за счет большого наклона крыши, риск образования застоя талой воды и осадков сводится к нулю;
• идеально сочетается с любой архитектурной формой;
• наличие сбалансированной стропильной системы;
• оригинальная и изящная форма;
• высокие эксплуатационные характеристики.

Для информации! Мансардная крыша идеально вписывается в формат многощипцовой конструкции и увеличивает полезную площадь.

Из недостатков многощипцовой крыши можно отметить следующее:

• сложность выполнения монтажных работ;
• устройство большого количества ендов;
• большой расход строительных и кровельных материалов;
• сложные процессы обустройства многоскатной кровли;
• сложный уход и обслуживание конструкции.

Стоит отметить, выполнение устройства и возведения щипцовых элементов лучше доверить профессионалам, это поможет избежать ошибок в работе и значительно сэкономит расходы.

Стропильная система и ее устройство

Основной стропильной системы является мауэрлат, который представляет собой жесткую связывающую раму и монтируется поверху стены. Фиксируют элементы на строительные металлические шпильки, которые крепятся в армопояс. Стоит отметить, крыша щипцовая — сложная конструкция, поэтому особое внимание перед ее возведением следует уделить чертежу. Для составления чертежа необходимо правильно выполнить замеры, определиться с уклоном крыши, выбрать тип стропильной системы, рассчитать ендовы, коньки, ребра и элементы крепления (затяжки, прогоны, упоры и вертикальные стойки). Устройство стропильной системы многощипцовой крыши состоит из следующих действий:

• монтируется мауэрлат, отвечающий за прочность и надежность несущих стен;
• фиксируются стропильные ноги;
• при помощи скоб и запилов мауэрлат крепится к стропилам;
• в области соединения верхней точки стропил устанавливают конек и укладывают пароизоляцию, обрешетку;
• деревянные элементы всей системы обрабатываются специальными антисептиками для увеличения эксплуатационного срока;
• после устройства стропильной системы крышу утепляют и выполняют кровельные работы.

Важно! Если проект дома большой и имеет сложные архитектурные элементы, стропильные ноги устанавливают продольно и поперечно потолочным балкам. Такой механизм придаст прочность конструкции и будет выполнять роль затяжек.

Трехфронтонные конструкции

Стропильная система трехфронтонной крыши состоит из установки опор прогонов на фронтонные стенки. Применение фронтонов позволяет отказаться от сложных конструктивных элементов, устроенных под мансардным или чердачным помещением. Дом с тремя фронтонами чаще всего используется в строительстве строений. Трехфронтонная крыша включает в себя крупный эркер, перекрытый собственной скатной крышей. Устройство скатов эркера образует собой 2 ендовы, которые делают при помощи двух сдвоенных досок.

Для информации! Многоскатная крыша с 3-мя фронтонами чаще всего используется для загородных домов с мансардой. Ответвления таких конструкций возводятся над пристройками, эркерами или крытой верандой.

Особенности щипцовых конструкций

Если вы решили возводить многощипцовую крышу, используйте качественный материал для устройства ее стропильной системы. Стропильная система должна выдерживать любые нагрузки, исключать разрушения либо деформации несущих элементов в доме. Придерживаясь рекомендаций и соблюдая всех правила и нормы, конструкция будет:

• практичной и привлекательной;
• надежной и устойчивой.

Многощипцовый тип крыши имеет сложные и трудоемкие процессы, требующие знаний и опыта специалистов. Несмотря на некоторые недостатки, связанные с архитектурными особенностями, щипцовая конструкция считается эстетичной, привлекательной, а главное обладает высокими техническими и эксплуатационными характеристиками.

Конструктивные особенности трехскатной крыши, плюс технология ее возведения

Тема статьи – трехскатная крыша. Используют в основном кровельные конструкции в три ската для покрытия пристроек: террас, веранд, зимних садов и прочих сооружений. Потому что одним фронтоном такая кровля прилегает к стене основного здания. И хотя над такими строениями можно водрузить одно- или двускатные конструкции, трехскатная выглядит законченной по своему оформлению. В статье расскажем о разновидностях трехскатных кровель, из каких элементов они состоят и правила сооружения поэтапно.

Дом с гаражом и крыльцом, покрытых трехскатными крышами

Виды трехскатных кровельных конструкций

В принципе, модельный ряд крыш в три ската не большой. Обычно используют вальмовую конструкцию или шатровую. Первую возводят в том случае, если пристройка имеет продолговатую форму, то есть в виде прямоугольника. Вторую, если форма пристраиваемого здания имеет форму квадрата.

В обоих случаях возводимая конструкция состоит из одних и тех же элементов, только соединяются они по-разному. Правда, есть и отличительная особенность, в основе которой лежит коньковый узел. В вальмовой крыше коньковый прогон присутствует, в шатровой его нет.

Элементы трехскатной кровли

Как и все кровельные конструкции, трехскатная крыша дома состоит из мауэрлата, стропильной системы и обрешетки. Так как сама по себе кровля над пристройкой – конструкция небольших размеров, соответственно дополнительные элементы в ней отсутствуют. К примеру, стойки опоры под стропильные ноги. Но в обеих вариациях есть нарожники, то есть стропила небольшой длины, которые упираются на боковые основные стропильные ноги.

Необходимо отметить, что трехскатные кровельные конструкции не отличаются высокой устойчивостью. Поэтому к ним применяется одно жесткое требование – это угол наклона скатов, которые не должен превышать 45°, но и не быть меньше 25°.

Трехскатная крыша состоит из стандартных элементов: мауэрлат, стропила, обрешетка

И совет от специалиста. Трехскатная кровля состоит из треугольных и трапециевидных скатов, поэтому, применяя жесткие кровельные материалы, необходимо быть готовым к большим их расходам. Отсюда рекомендация – использовать для покрытия крыш пристроек мягкую кровлю.

Возведения вальмовых трехскатных крыш

Пристройка или открытый навес – это сооружение, возводимое у стены основного дома, где эта стена выполняет частично функции опоры для кровельной конструкции. Поэтому к ней крепят кронштейны или в процессе возведения дома в кирпичную или блочную кладку устанавливают закладные детали. Обычно это стальной уголок размерами 75х75 мм. Он прочный с большой несущей способностью.

Если производится крепление уголка к стене, то в качестве крепежного изделия применяют металлические дюбели. На каждую закладную хватит 2-3 крепежа.

Очень важный момент – правильная установка закладных деталей. По высоте они должны располагаться на одном уровне со стояками или стенами пристройки. Потому что все конструктивные элементы будут обвязываться мауэрлатом. При этом надо учитывать тот факт, что подогнать по высоте закладные проще и дешевле, чем подгонять под требуемый уровень опоры террасы или веранды.

Закладная деталь из уголка в виде кронштейна

Итак, стены или стойки подняты на необходимую высоту, закладные прикреплены к стене. Теперь надо установить мауэрлат. Для небольшого навеса подойдет брус сечением 50х100 или 100х100 мм. Его просто распиливают на четыре отрезка, длины которых соответствуют размерам пролетов пристройки. Если строение сооружается из стен, то мауэрлат укладывают прямо на верхние горизонтальные их торцы, к которым и крепятся. Как вариант крепления – проволока, которую оставляют в кирпичной кладке (на 5-6 рядов ниже самого верхнего уровня), затем перекидывают ее через мауэрлат, где закрепляют скруткой.

Отрезки мауэрлатного бруса обязательно скрепляют и между собой длинными гвоздями или саморезами, сегодня все чаще используют специальные перфорированные профили из оцинкованной стали.

Что касается крепления бруса к закладным, то обычно в качестве крепежа применяют болтовое соединение. Для этого в мауэрлате делают сквозные отверстия диаметром на 2-3 мм больше диаметра болта. Основная задача производителя работ – уложить элементы мауэрлата в одной горизонтальной плоскости.

Крепление поперечных балок к стене деревянного дома

Иногда к формированию каркаса под кровельную конструкцию подходят по-другому. Сначала устанавливают поперечные балки перекрытия, которые одними концами опираются в закладные детали. А уже на этот опорный каркас укладывают мауэрлат. То есть вариантов создания мауэрлата немало, каждый из них выбирается с учетом сложности кровельной конструкции, ее размеров и веса. И чем тяжелее крыша, тем прочнее должна быть основа под нее.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу ремонта кровли, установки окон и дверей, утепление домов. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Формирование конька

Под вальмовую крышу надо обязательно уложить одну горизонтальную опорную балку, на которую устанавливают стойку под коньковый прогон. Длина последнего определяется проектом и декоративным наполнением самой трехскатной крыши террасы. Балку можно укладывать поперек или вдоль пристройки. Лучше, если ее длина будет короче.

Именно на эту промежуточную балку устанавливают две стойки: одну у стены, вторую в промежутке между стеной и фасадным краем сооружения. То есть точное место установки второй опоры обозначено проектом крыши. Иногда, если трехскатная вальмовая кровля небольших размеров, пристенную стойку не устанавливают. Под коньковый прогон монтируют на стене еще один монтажный кронштейн в виде закладного элемента. Обычно его размеры делают меньше, применяют уголок 50х50 мм, устанавливают на равных отрезках от уже установленных закладных, но выше.

Стропильная система трехскатной крыши

Промежуточную стойку крепят к балке любыми крепежными изделиями, главное, чтобы она была надежной опорой для конькового бруса. Обычно в качестве стойки используют доску толщиною 50 мм и шириною 150-200 мм. Монтируют ее по уровню в вертикальной плоскости. Это важно.

Итак, две опоры под коньковый брус готовы, остается последний установить горизонтально и прикрепить к этим опорам.

На нашем сайте Вы можете найти контакты строительных компаний, которые владеют полным циклом собственного производства, оказывают услуги без предоплаты, предоставляют кредит или рассрочку на строительство, а также принимают в зачет средства материнского капитала. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Формирование стропильной системы

Следующий этап – от внешних углов террасы к коньковому брусу укладывают и к нему же крепят две стропильные ноги. Их называют ребрами, они же формируют треугольный скат вальмовой крыши. Теперь остается только смонтировать стропильные ноги на скатах и установить нарожники. А в конце обшить всю стропильную систему обрешеткой.

Сборка трехскатной крыши вальмового типа над пристройкой

Есть другой вариант вальмовой крыши, в которой два ската треугольники, один трапеция. При этом последний является фасадным элементом. Это более сложная конструкция. Ее используют для покрытия террас или веранд прямоугольного типа, расположенных вдоль стены основного дома. На фото ниже как раз такой вариант крыши показан.

Вальмовая крыша над прямоугольной узкой террасой

Чтобы собрать такую кровельную конструкцию, необходимо коньковый брус прикрепить к стене дома на высоте конька кровли. Его крепят точно так же, как и балки перекрытия – к закладным элементам. И уже от конькового прогона к углам пристройки устанавливают длинные угловые стропила (ребра). А уже на них монтируют стропильные ноги и нарожники. Основная задача производителя работ – точно установить коньковый прогон. Концы бруса должны располагаться на равных расстояниях от краев пристраиваемой террасы, чтобы соблюсти пропорциональность строения в целом.

Сооружение шатровой крыши

Как уже было сказано выше, шатровая кровельная конструкция в своем составе не имеет конькового прогона. Но есть так называемый коньковый узел. Это точка соединения основных длинных стропил, которые формируют три треугольных ската. Два крайних из них одинаковые по размерам и форме. На фото ниже показана трехскатная крыша для крыльца и для пристройки.

Шатровая крыша над пристройкой и крыльцом

Самое сложное в этой конструкции – грамотно соединить в одной точке четыре стропильные ноги: две в виде угловых ребер, две расположены вдоль стены основного дома. В принципе, способов крепления несколько. Самый простой – установить под верхние стропильные концы стойку из бруса 100х100 мм. Правда, для этого придется уложить под нее доску или такой же брус на уровне мауэрлата. При этом необходимо будет прикрепить к стене закладные, чтобы закрепит доску. И уже к верхнему краю стойки будут крепиться все четыре стропилы.

Вариант с закладными здесь отпадает. Или придется изготавливать специальную закладную специфичной конфигурации, или использовать несколько разных кронштейнов. То есть придется долго подбирать вариант с подгонкой крепежей по размерам сечения стропильных ног.

Достоинства и недостатки трехскатных кровельных конструкций

Из всего вышесказанного можно понять, и это подтверждают фотографии, что описанные конструкции являются половинками стандартных крыш: вальмовой и шатровой. То есть это обычные кровли, в которых нет ничего сверхъестественного или необычного. Просто в ней не четыре ската, а три. Отсюда их преимущества и недостатки:

В первую очередь упрощается сам монтажный процесс, за счет половинчатости сооружаемой конструкции. А соответственно на нее меньше уходит стройматериалов, времени и сил.

Половинчатость создает несимметричную модификацию крыши, которая действует на стены, а соответственно и на фундамент пристройки, неравномерно. И это надо обязательно учитывать, составляя проект.

Половина вальмовой крыши есть кровля трехскатная

Аэродинамические нагрузки от порывов ветра создают большее давление, которое может привести к опрокидыванию трехскатной конструкции. И этот момент надо всегда принимать во внимание.

Четырехскатная крыша, любой формы – конструкция, которая компенсирует давление двух скатов, расположенных друг против друга. Отсутствие одного ската в трехскатной кровле эту компенсацию нарушает. И хотя стена основного дома как-то сдерживает эти нагрузки, все равно присутствует большая вероятность, что стропильная система боковых скатов подергается большим нагрузкам, чем фасадная. Поэтому в процессе монтажа необходимо применять более прочные виды крепежа, дополняя их различными распорками, подкосами и прочими крепежными деталями.

Во всем остальном это обычная кровельная конструкция, которую можно покрыть любым кровельным материалом. Ее можно утеплить, установить софиты, подшить изнутри материалами, которые применяют для оформления потолков, установить светильники и прочее, прочее, прочее.

Заключение по теме

Сегодня, наверное, уже нельзя говорить о том, что крыши в три ската – редкость в частном домостроении. По сути, это оптимальный вариант для покрытия пристроек, который дает возможность неплохо сэкономить на приобретение стройматериалов. К тому же, если правильно спланировать сооружение, то его можно точно вписать в дизайн общего дома. Тому подтверждения фотографии в этой статье.

Внешняя привлекательность и функциональность трехскатной крыши

Стильным завершением строительства частного дома станет трёхскатная крыша, широко используемая застройщиками при реализации уникальных дизайнерских задач. Безупречное сочетание большого запаса знаний, современных стройматериалов и точности исполнения гарантирует создание потрясающей кровли.

Основные элементы трёхскатной конструкции

Трёхскатная крыша отличается от двускатного варианта соединением между собой двух накосных стропильных ног и конька, то есть трёх составляющих, в одной точке. Качественная сборка такой сложной структуры может быть выполнена только профессионалами. При самостоятельном монтаже важно соблюдать последовательность этапов укладки следующих элементов:

Кровельные скаты. Представлена эта конструкция одним фронтальным скатом, внешне напоминающим равносторонний треугольник, и двумя трапециевидными скатами. Для формирования угла наклона после соответствующих расчётов или получения консультации от производителя кровельного покрытия закладывается каркас — это рядовые и накосные стропила, нарожники и вспомогательные опоры крыши.

В трёхскатной кровле вместо одного из фронтонов применяется наклонный элемент, похожий по конструкции на скат вальмовой крыши

Тип обрешётки зависит от применяемого кровельного покрытия

Мауэрлат укладывается только в кирпичных зданиях и постройках из бетонных блоков, в деревянных домах его функции выполняет последний венец каркаса

Кровельный свес защищает лицевую поверхность дома от избыточной влаги

Водосточные желоба отводят влагу, стекающую с кровельного покрытия, в водосборные воронки и трубы

Особенность трёхскатной крыши заключается в сложности создания проекта и трудоёмкости строительных работ, поэтому для самостоятельных застройщиков без большого опыта качественное устройство конструкции не представляется возможным. Лучше доверить этап проектирования и расчёта квалифицированному специалисту.

Особенности возведения трёхскатной крыши

Вспомогательные помещения могут пристраиваться разными способами, но их крыша должна плотно прилегать к основному зданию и иметь уклон для отвода осадков с кровельного покрытия. Крышу дополнительного помещения следует строить максимально приближённой к дизайну дома, кровельный материал тоже укладывается в едином стиле.

Конструктивное решение и дизайн кровли на пристройке выбирают таким же, как и на основном здании

Оригинально смотрится крыша с тремя скатами, когда два из них соединяются в одном коньке, а третий скат — равносторонний треугольник крепится к этой конструкции. В этом случае важно учесть ветровую нагрузку.

Особенности устройства трёхскатной крыши во многом зависят от типа строения. Например, если это пристройка, то одна из сторон крыши надёжно фиксируется к несущей стене основного здания. При этом необходимо тщательно гидроизолировать стык, чтобы крыша не подтекала. Однако отдельно для пристройки трёхскатная крыша используется довольно редко, поскольку она слишком сложна в исполнении.

Увидеть трёхскатную крышу можно и над крыльцом. Несмотря на то что навес над крыльцом сложно назвать полноценной крышей, требования к надёжности всё равно довольно строгие. Крыша над крыльцом может быть навесной или опорной, хотя именно трёхскатная конструкция ввиду определённой массы должна стоять на опорах или стойках.

Уместно смотрится трёхскатная крыша и над террасой. Особенностью данной постройки является наличие застеклённой стенки. Но сам процесс возведения крыши ничем не отличается от монтажа крыши на доме.

Материалы, необходимые для работы

На практике обустройство трёхскатной крыши встречается достаточно часто, что объясняется удобством строительства кровельной конструкции для любых пристроек к основной коробке здания, например, террасы, гаража или летней кухни. Такая крыша станет отличным навесом над крыльцом.

Трёхскатная крыша должна быть прочной и надёжной, поэтому рассчитывать степень жёсткости её элементов следует в специально разработанных для осуществления таких операций программах.

Для стропильных ног рекомендуется выбирать доски сечением 50*150 или 100*150 мм, причём укладывать их нужно узкой стороной вниз, что позволит предупредить провисание системы. Чем больше нагрузка на стропила (у трёхскатной крыши она самая большая на накосные стропила), тем большим должно быть сечение. Для крыши лучше использовать доски из хвойных пород дерева, поскольку именно этот тип материала способен выдерживать значительные нагрузки.

Если брус необходимых размеров отсутствует, можно использовать две доски, сбитые друг с другом по широкой стороне

Определённые требования предъявляются и к материалу для мауэрлата, лежней и стоек. Для них рекомендуется выбирать квадратный брус с сечением 100*100 мм или 150*150 мм.

Для изготовления трёхскатной крыши (для дома 4*8 м с высотой дома 3,5 м) необходимо приготовить:

• брус для опорных стоек — 2 штуки;
• укороченные стропила — 20 штук;
• полноразмерные стропила — 14 штук;
• брус опорного стропила для вальмы — 1 штука;
• полноразмерные стропила для вальмы — 11 штук;
• доски для обрешётки — 135 м.

Площадь такой крыши составляет 172 м 2 . Рассчитать её довольно просто:

• скаты имеют форму трапеции, площадь этой фигуры рассчитывается по формуле (a+b)/2*h, где a и b верхняя и нижняя стороны ската, h — высота крыши;
• вальма имеет форму треугольника, площадь которого равна a/2*h, где a — нижняя сторона вальмы, h — высота крыши.

Какие элементы используются в сборке стропильной системы

Трёхскатная крыша частично напоминает вальмовую и двускатную конструкции, которые рационально соединены в единую систему и способны выдержать большую нагрузку под тремя скатами.

Трёхскатная крыша объединяет элементы двускатной и вальмовой кровель

Основными элементами стропильной системы выступают:

1. Мауэрлат — изготавливается из бруса сечением 10×10 см либо 15×15 см и служит опорой, к которой крепятся стропильные ноги. Мауэрлат устанавливается по внешним стенам дома.
2. Лежень — его назначение и способ укладки сходны с мауэрлатом, единственным отличием является место установки — не опорные стены, а внутренняя перегородка, куда ставятся вертикальные стойки наслонных стропил.
3. Коньковый прогон — деревянный брусок, укладываемый на соединение стропил в верхней части с опорой к стойкам под коньком.
4. Подконьковые стойки — деревянные опорные балки, используемые для поддержки конька трёхскатной конструкции и распределения нагрузки на стены и фундамент здания.
5. Стропильные ноги — доски толщиной 5×15 см, которые выполняют поддержку трапециевидных кровельных скатов. Верхняя часть стропил соединяется с коньковым прогоном, а нижняя — с основой кровельной конструкции (мауэрлатом).

Стропильная система трёхскатной кровли включает в себя элементы обычной двухскатной, а также вальмовой конструкции

Шпренгельная ферма ставится при большой длине треугольного ската для поддержки диагональных стропил

Сборка стропильной системы трёхскатных кровель выполняется из большого набора элементов. По мере увеличения площади конструкции требуется её надёжное укрепление, что значительно усложняет монтаж всей системы. Всевозможные подпорки и рёбра жёсткости сокращают полезную площадь подкровельного пространства, это следует учесть при планировании его обустройства в качестве жилого помещения.

Из-за большого количества дополнительных опорных элементов кровельного каркаса полезная площадь подровельного пространства может уменьшиться

Все пиломатериалы во время эксплуатации будут подвержены воздействию влаги, поэтому по мере готовности основной конструкции проводится полная обработка элементов антисептиками, а для предотвращения возгорания — ещё и огнеупорными составами. После полной сборки каркаса крыши можно приступать к монтажу кровельного материала, не забывая о предварительной укладке гидроизоляционного слоя, листов утеплителя и пароизоляционной мембраны.

Варианты устройства стропильной системы

Строительство частных домов предполагает возможность выбора будущими владельцами планировки здания, что служит главным фактором при сооружении стропильной системы. Так, в зависимости от того, какие ставятся опоры и сколько их потребуется, конструкция может быть двух видов:

Висячая система стропил — целесообразна при отсутствии несущей стены-перегородки. Когда посередине коробки нет никакой поддержки, то установка стропильных ног выполняется только к внешним стенам, что подвергает их высокой распирающей нагрузке. Стабилизировать систему следует дополнительными кровельными элементами, выступающими своего рода утяжелителями. Своими руками собрать висячую конструкцию практически невозможно.

На висячие стропила действует большая нагрузка, поэтому их усиливают горизонтальными рёбрами — ригелями и затяжками

Наслонная система стропил предполагает наличие промежуточной опоры в виде несущей стены или укреплённого конькового прогона

Высокая надёжность и максимальная устойчивость является первопричиной выбора наслонной стропильной системы опытными кровельщиками при сооружении трёхскатной крыши. Этап расчёта и проектирования проходит намного быстрее и легче, нежели в других случаях. Сборка кровельного каркаса возможна как из дерева, так и из металлических опор. При выборе второго варианта рекомендуется отдать предпочтение стальным уголкам. Но в целях экономии, как правило, для монтажа применяют древесину.

Этапы строительства трёхскатной крыши своими руками

Соорудить трёхскатный каркас можно самостоятельно, если чётко соблюдать последовательность всех этапов работы.

Установка и крепление мауэрлата. Выбор схемы монтажа и варианта крепления конструкции полностью зависит от того, какой материал использовался при закладке здания. Так, газосиликатные или кирпичные стены перед установкой мауэрлата оборудуются армированным бетонным поясом, в стяжке которого прокладывают несколько металлических шпилек. В случае с деревянным домом для установки опорного бруса в качестве крепёжных элементов выступают анкерные болты, устанавливаемые в верхние венцы сруба. Для гидроизоляции стыков между стенами и мауэрлатом прокладывают слой сложенного вдвое рубероида. Крепёжные шпильки прокладываются в местах врезки стропильных ног. Для устойчивости конструкции мауэрлат фиксируется с помощью анкерных болтов либо арматурных скоб, вбиваемых в деревянные доски и пробку.

К каркасу дома, построенного из заливных бетонных материалов, мауэрлат крепится при помощи шпилек с резьбой

Положение оядовых стропильных ног определяют по шнуру, натянутому между крайними стропильными фермами

Установка диагональных стропильных ног считается самой сложной операцией при монтаже трёхскатной кровли

Кобылки служат для удлиннения стропил при формировании кровельных скатов

Особенности укладки кровельного материала на трёхскатной крыше

Прежде чем приступить к работе с покрытием, проводится подготовка конструкции:

1. Создаётся гидроизоляционный слой. Для этого рулон изоляционной плёнки раскатывается на ровной поверхности и нарезается полосками нужных размеров. Затем плёнка крепится к стропилам строительным степлером так, чтобы каждый последующий слой на 10–15 см накладывался поверх предыдущего.
2. На готовую гидроизоляцию монтируется контробрешётка, для чего подойдут тонкие рейки, и сама обрешётка. Если крыша будет покрываться металлочерепицей или профлистом, то можно сделать решётчатую обрешётку, в случае с мягкими кровельными полотнами должна использоваться только сплошная конструкция.

При формировании обрешётки под установку кровельного покрытия необходимо уложить слои паро-, гидроизоляции и утеплителя с соблюдением всех требуемых вентиляционных зазоров

Укладка покрытия осуществляется снизу вверх с нахлёстом каждого отрезка или листа минимум на 10 см. Места соединения, стыков и углов обязательно герметизируются специальными средствами, например, силиконовым герметиком. Крепёжные изделия допускаются только те, что идут в комплектации к самому кровельному материалу. Это могут быть гвозди для кровельных работ либо оцинкованные саморезы. На концах таких крепежей есть каучуковая шляпка, которая расплющивается при вбивании в материал и надёжно защищает место крепления от протечек.

Таким образом, несмотря на продолжительность, сложность выполнения сборки трёхскатной крыши и большой расход материалов, при соблюдении всех этапов работы конструкция получится не только внешне привлекательной, но и прослужит многие годы, защищая от непогоды жильцов дома.

Стропильная система трехфронтонной крыши — МастерСам

Стропильная система трехфронтонной крыши: особенности устройства

В современном строительстве присутствуют крыши самых разнообразных типов., Среди них особой оригинальностью отличаются многощипцовые, причем ни сложность конструкции, ни высокая стоимость не могут остудить желания завершить свою постройку столь интересным способом.

Cтропильная система трехфронтонной крыши довольно сложна , тем не менее ее нередко используют в частном строительстве. В ее конструкции сочетаются оба типа стропил – висячие и наслонные. Вот почему проект такой кровли требует тщательного расчета , в частности, сечения брусьев, шаг их установки, необходимость устройства дополнительных элементов для придания жесткости конструкции и точность исполнения.

Трехщипцовая крыша – какая она ↑

Многощипцовые крыши подходят для домов, имеющих по плану квадратное или многоугольное горизонтальное сечение. Для них характерно присутствие различных пристроек разной высоты, мансардных помещений на чердаке, для которых необходимо особое боковое освещение. В числе основных отличий такой кровли – наличие как ендова, ребер, разжелобков, фронтонов.

Трехфронтонная – это смешанная конструкция двух типов крыш: вальмовой и обычной двухскатной. Сооружение получается прочным и надежным и неординарным. Не новое по сути, при использовании современных материалов для кровли оно приобретает совершенно другой, оригинальный вид.

Трехфронтонной может быть у всего строения или же отдельной его пристройки, что придает всему сооружению нестандартный вид. Такая кровля поможет оригинально выделить верхний этаж здания, террасу, веранду или его входную зону. Очень популярна прозрачная кровля с тремя фронтонами для покрытия помещения зимнего сада. Использование стекла и необычность формы придают изящность и некоторую загадочность строению.

Особенности конструкции ↑

К основным несущим элементам в конструкции трехфронтонного типа относят:

• стропила;
• особые коньковые прогоны;
• затяжки, в большом количестве;
• балки перекрытия;
• стойки,
• мауэрлат.

Последний компонент играет важную роль в перераспределении всех нагрузок, испытываемых кровлей, на стены дома. Стропила в верхней части соединяют прогоном, выполненным из соединенных друг с другом брусков или досок. В определенных случаях может появиться необходимость в дополнительных промежуточных прогонах.

При расчете длины стропильных ног нужно учитывать, что по длине диагональные стропила больше накосных и, возможно, их придется наращивать.

Главная трудность, как правильно собрать стропильную систему, в устройстве узла, где накосные элементы стыкуются с одним концом конька, а диагональные – с другим. В этих узлах одновременно стыкуются три стропила. Важно, чтобы при этом соблюдалась перпендикулярность центральных стропил всех скатов и конькового бруса.

После завершения установки необходимо позаботиться об устройстве гидроизоляции. Изоляция должна быть уложена в направлении, перпендикулярном по отношению к скату. Гидроизоляционная пленка укладывается с небольшим напуском. Особого внимания требует гидроизоляция ендова кровли, поскольку именно на этих участках накапливается влага, сходящая с кровли. Другими этапами являются:

• устройство обрешетки, чаще из брусков,
• укладка теплоизоляции и, конечно,
• материала для кровли.

Технология монтажа стропильной системы ↑

Следующим шагом после выполнения расчета, то есть:

• размеров всех элементов,
• просчета климатических нагрузок (снег, ветер и т. д.),
• сечения и длины стропил и другого переходят непосредственно к монтажным работам.

По периметру несущих стен устанавливают мауэрлат – основа, на которую устанавливается стропила с тремя фронтонами. Она представляет собой жестко связанную раму, уложенную по верху бетонных кирпичных стен. В качестве крепежей чаще всего используют шпильки из оцинкованного металла – их фиксируют в армированный пояс.

Диагональные брусья, как правило, усиливают, используя для этого нарожники. К мауэрлату их крепят, выполнив специальные запиливания, или используют для этих целей металлические пластины, скобы и уголки, исходя в каждом случае из конкретного типа стропил.

В верхней точке стропила соединяют в районе конька. Последний может быть выполнен из бруса или образован верхними двумя досками обрешетки.

Трехфронтонная крыша на примере устройства выхода на балкон ↑

Подобная конструкция фактически является сочленением двускатных кровель под углом в 90⁰. При этом висячие стропила конструкции балкона, опирающиеся на элемент верхней обвязки и прогон, как бы вклиниваются в наслонные стропила строения.

Врубка стропил в этой конструкции на практике оказывается трудозатратной и достаточно сложной для выполнения. По этой причине рекомендуется собирать с помощью металлического крепежа, скажем, уголков или пластин. Они обеспечивают более жесткое соединение, и усиливают тем самым систему. Как известно, врубки, шиповые гнезда и прочее ослабляют элементы крыши.

При данном способе соединений элементов конструкции естественным образом решается проблема, связанная с наращиванием стропил и их стыковкой, перекрещиванием балок и другие вопросы, а также вопрос сопряжений элементов кровельного силового каркаса из дерева.

Если в выходе на балкон продлить систему стропил ее крыши в направлении, перпендикулярном фронтону, и в то же время продлить также ендовы до кровельного свеса, она сможет отлично перекрыть пристройку с примыканием к дому, или же площадку у двери на входе.

Устройство многощипцовой крыши и ее преимущества

Сложные конструкции крыши в частных домах имеют необычный и привлекательный внешний вид. Многощипцовая крыша включает в себя большое количество различных сложных элементов. Как правило, она возводится на многоугольных и квадратных формах, мансардах или в домах со сложной планировкой. В этой статье мы расскажем об устройстве многощипцовой крыши и разберем строение стропильной системы.

Конструктивные особенности

Многощипцовая крыша — тип скатной конструкции, состоящей из множества щипцов, образующих по краям свесов фронтоны. Данный тип включает в себя три основных элемента:

• большое количество ендов;
• щипцы;
• ребра и фронтоны.

По внешнему виду она представляет собой скатную конструкцию с наклонной поверхностью кровельных элементов к наружным стенам, за счет чего осадки и талая вода не застаиваются.

Для информации! Отличительная особенность щипцовой крыши — пересекающиеся или врезающиеся щипцовые элементы в основной скат, за счет которых и формируются ендовы.

Основные конструкционные особенности состоят из возведения и обустройства ендовы, поэтому данный элемент требует тщательного расчета и соблюдения всех норм. От качественного обустройства ендовы зависит дальнейшая несущая способность и герметичность конструкции. Форма многощипцовой крыши может быть любой, все зависит от пожеланий застройщика. Скаты могут быть выполнены в виде треугольника или трапеции. Немаловажным элементом в строении конструкции является ребро. Ребро образуется от соединения скатов и представляет собой наружный угол. Четырехщипцовая крыша имеет четыре ребра, где скрепляются два ската. В качестве кровельных материалов можно использовать любое изделие, главное правильно выполнить каркас конструкции.

Для информации! Щипцовая кровля — конструкция, где пересекаются две скатные крыши под углом 90 градусов.

Преимущества и недостатки

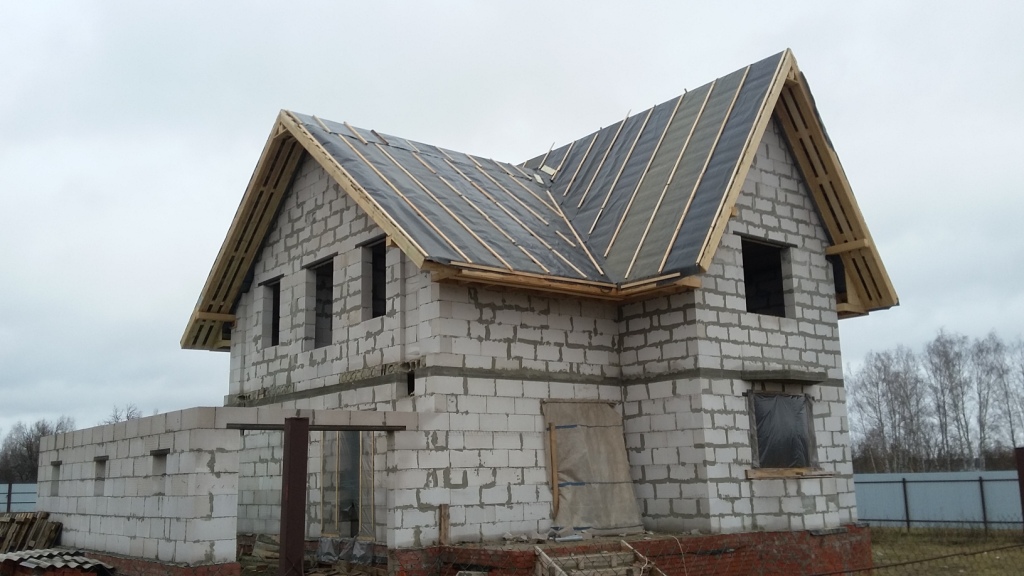

На фото представлена крыша многощипцовая частного дома. У многощипцовой крыши имеется ряд преимуществ, к которым можно отнести следующее:

• надежная, долговечная и прочная конструкция;
• за счет большого наклона крыши, риск образования застоя талой воды и осадков сводится к нулю;
• идеально сочетается с любой архитектурной формой;
• наличие сбалансированной стропильной системы;
• оригинальная и изящная форма;
• высокие эксплуатационные характеристики.

Для информации! Мансардная крыша идеально вписывается в формат многощипцовой конструкции и увеличивает полезную площадь.

Из недостатков многощипцовой крыши можно отметить следующее:

• сложность выполнения монтажных работ;
• устройство большого количества ендов;
• большой расход строительных и кровельных материалов;
• сложные процессы обустройства многоскатной кровли;
• сложный уход и обслуживание конструкции.

Стоит отметить, выполнение устройства и возведения щипцовых элементов лучше доверить профессионалам, это поможет избежать ошибок в работе и значительно сэкономит расходы.

Стропильная система и ее устройство

Основной стропильной системы является мауэрлат, который представляет собой жесткую связывающую раму и монтируется поверху стены. Фиксируют элементы на строительные металлические шпильки, которые крепятся в армопояс. Стоит отметить, крыша щипцовая — сложная конструкция, поэтому особое внимание перед ее возведением следует уделить чертежу. Для составления чертежа необходимо правильно выполнить замеры, определиться с уклоном крыши, выбрать тип стропильной системы, рассчитать ендовы, коньки, ребра и элементы крепления (затяжки, прогоны, упоры и вертикальные стойки). Устройство стропильной системы многощипцовой крыши состоит из следующих действий:

• монтируется мауэрлат, отвечающий за прочность и надежность несущих стен;
• фиксируются стропильные ноги;
• при помощи скоб и запилов мауэрлат крепится к стропилам;
• в области соединения верхней точки стропил устанавливают конек и укладывают пароизоляцию, обрешетку;
• деревянные элементы всей системы обрабатываются специальными антисептиками для увеличения эксплуатационного срока;
• после устройства стропильной системы крышу утепляют и выполняют кровельные работы.

Важно! Если проект дома большой и имеет сложные архитектурные элементы, стропильные ноги устанавливают продольно и поперечно потолочным балкам. Такой механизм придаст прочность конструкции и будет выполнять роль затяжек.

Более подробно узнать о возведении конструкции с фронтонами можно из видеоролика.

Трехфронтонные конструкции

Стропильная система трехфронтонной крыши состоит из установки опор прогонов на фронтонные стенки. Применение фронтонов позволяет отказаться от сложных конструктивных элементов, устроенных под мансардным или чердачным помещением. Дом с тремя фронтонами чаще всего используется в строительстве строений. Трехфронтонная крыша включает в себя крупный эркер, перекрытый собственной скатной крышей. Устройство скатов эркера образует собой 2 ендовы, которые делают при помощи двух сдвоенных досок.

Для информации! Многоскатная крыша с 3-мя фронтонами чаще всего используется для загородных домов с мансардой. Ответвления таких конструкций возводятся над пристройками, эркерами или крытой верандой.

Наиболее оптимальным вариантом для крыши с тремя фронтонами считается применение шага между стропилами в 70 см. Для облегчения соблюдения шага рекомендуется выполнить разметку на мауэрлате и установить стропильные ноги. Высоту стропил следует четко соблюдать, а ширина шага определяется до начала проведения работ по заранее выполненным меткам на мауэрлате. Стоит отметить, наличие одной мощной опоры для трехфронтонной конструкции будет недостаточно, т.к. диагональные стропилины ендов оказывают давление на нее через прогон экрера. Для получения мощной поддержки всей системы центральную стойку усиливают подкосом, которая упирается в мауэрлат по внутренней несущей стене и в ответвление прогона. Более подробно об устройстве стропильной системы можно узнать из видеоролика

Особенности щипцовых конструкций

Если вы решили возводить многощипцовую крышу, используйте качественный материал для устройства ее стропильной системы. Стропильная система должна выдерживать любые нагрузки, исключать разрушения либо деформации несущих элементов в доме. Придерживаясь рекомендаций и соблюдая всех правила и нормы, конструкция будет:

• практичной и привлекательной;
• надежной и устойчивой.

Благодаря своей необычной форме, щипцовый тип позволяет оборудовать этаж под жилую комнату, главное, уделить особое внимание гидроизоляции. Более подробно об особенностях щипцовой конструкции можно узнать из видеоролика

Многощипцовый тип крыши имеет сложные и трудоемкие процессы, требующие знаний и опыта специалистов. Несмотря на некоторые недостатки, связанные с архитектурными особенностями, щипцовая конструкция считается эстетичной, привлекательной, а главное обладает высокими техническими и эксплуатационными характеристиками.

Устройство многощипцовой крыши и ее преимущества

Сложные конструкции крыши в частных домах имеют необычный и привлекательный внешний вид. Многощипцовая крыша включает в себя большое количество различных сложных элементов. Как правило, она возводится на многоугольных и квадратных формах, мансардах или в домах со сложной планировкой. В этой статье мы расскажем об устройстве многощипцовой крыши и разберем строение стропильной системы.

Конструктивные особенности

Многощипцовая крыша — тип скатной конструкции, состоящей из множества щипцов, образующих по краям свесов фронтоны. Данный тип включает в себя три основных элемента:

• большое количество ендов;
• щипцы;
• ребра и фронтоны.

По внешнему виду она представляет собой скатную конструкцию с наклонной поверхностью кровельных элементов к наружным стенам, за счет чего осадки и талая вода не застаиваются.

Для информации! Отличительная особенность щипцовой крыши — пересекающиеся или врезающиеся щипцовые элементы в основной скат, за счет которых и формируются ендовы.

Основные конструкционные особенности состоят из возведения и обустройства ендовы, поэтому данный элемент требует тщательного расчета и соблюдения всех норм. От качественного обустройства ендовы зависит дальнейшая несущая способность и герметичность конструкции. Форма многощипцовой крыши может быть любой, все зависит от пожеланий застройщика. Скаты могут быть выполнены в виде треугольника или трапеции. Немаловажным элементом в строении конструкции является ребро. Ребро образуется от соединения скатов и представляет собой наружный угол. Четырехщипцовая крыша имеет четыре ребра, где скрепляются два ската. В качестве кровельных материалов можно использовать любое изделие, главное правильно выполнить каркас конструкции.

Для информации! Щипцовая кровля — конструкция, где пересекаются две скатные крыши под углом 90 градусов.

Преимущества и недостатки

На фото представлена крыша многощипцовая частного дома. У многощипцовой крыши имеется ряд преимуществ, к которым можно отнести следующее:

• надежная, долговечная и прочная конструкция;
• за счет большого наклона крыши, риск образования застоя талой воды и осадков сводится к нулю;
• идеально сочетается с любой архитектурной формой;
• наличие сбалансированной стропильной системы;
• оригинальная и изящная форма;
• высокие эксплуатационные характеристики.

Для информации! Мансардная крыша идеально вписывается в формат многощипцовой конструкции и увеличивает полезную площадь.

Из недостатков многощипцовой крыши можно отметить следующее:

• сложность выполнения монтажных работ;
• устройство большого количества ендов;
• большой расход строительных и кровельных материалов;
• сложные процессы обустройства многоскатной кровли;
• сложный уход и обслуживание конструкции.

Стоит отметить, выполнение устройства и возведения щипцовых элементов лучше доверить профессионалам, это поможет избежать ошибок в работе и значительно сэкономит расходы.

Стропильная система и ее устройство

Основной стропильной системы является мауэрлат, который представляет собой жесткую связывающую раму и монтируется поверху стены. Фиксируют элементы на строительные металлические шпильки, которые крепятся в армопояс. Стоит отметить, крыша щипцовая — сложная конструкция, поэтому особое внимание перед ее возведением следует уделить чертежу. Для составления чертежа необходимо правильно выполнить замеры, определиться с уклоном крыши, выбрать тип стропильной системы, рассчитать ендовы, коньки, ребра и элементы крепления (затяжки, прогоны, упоры и вертикальные стойки). Устройство стропильной системы многощипцовой крыши состоит из следующих действий:

• монтируется мауэрлат, отвечающий за прочность и надежность несущих стен;
• фиксируются стропильные ноги;
• при помощи скоб и запилов мауэрлат крепится к стропилам;
• в области соединения верхней точки стропил устанавливают конек и укладывают пароизоляцию, обрешетку;
• деревянные элементы всей системы обрабатываются специальными антисептиками для увеличения эксплуатационного срока;
• после устройства стропильной системы крышу утепляют и выполняют кровельные работы.

Важно! Если проект дома большой и имеет сложные архитектурные элементы, стропильные ноги устанавливают продольно и поперечно потолочным балкам. Такой механизм придаст прочность конструкции и будет выполнять роль затяжек.

Более подробно узнать о возведении конструкции с фронтонами можно из видеоролика.

Трехфронтонные конструкции

Стропильная система трехфронтонной крыши состоит из установки опор прогонов на фронтонные стенки. Применение фронтонов позволяет отказаться от сложных конструктивных элементов, устроенных под мансардным или чердачным помещением. Дом с тремя фронтонами чаще всего используется в строительстве строений. Трехфронтонная крыша включает в себя крупный эркер, перекрытый собственной скатной крышей. Устройство скатов эркера образует собой 2 ендовы, которые делают при помощи двух сдвоенных досок.

Для информации! Многоскатная крыша с 3-мя фронтонами чаще всего используется для загородных домов с мансардой. Ответвления таких конструкций возводятся над пристройками, эркерами или крытой верандой.

Наиболее оптимальным вариантом для крыши с тремя фронтонами считается применение шага между стропилами в 70 см. Для облегчения соблюдения шага рекомендуется выполнить разметку на мауэрлате и установить стропильные ноги. Высоту стропил следует четко соблюдать, а ширина шага определяется до начала проведения работ по заранее выполненным меткам на мауэрлате. Стоит отметить, наличие одной мощной опоры для трехфронтонной конструкции будет недостаточно, т.к. диагональные стропилины ендов оказывают давление на нее через прогон экрера. Для получения мощной поддержки всей системы центральную стойку усиливают подкосом, которая упирается в мауэрлат по внутренней несущей стене и в ответвление прогона. Более подробно об устройстве стропильной системы можно узнать из видеоролика

Особенности щипцовых конструкций

Если вы решили возводить многощипцовую крышу, используйте качественный материал для устройства ее стропильной системы. Стропильная система должна выдерживать любые нагрузки, исключать разрушения либо деформации несущих элементов в доме. Придерживаясь рекомендаций и соблюдая всех правила и нормы, конструкция будет:

• практичной и привлекательной;
• надежной и устойчивой.

Благодаря своей необычной форме, щипцовый тип позволяет оборудовать этаж под жилую комнату, главное, уделить особое внимание гидроизоляции. Более подробно об особенностях щипцовой конструкции можно узнать из видеоролика

Многощипцовый тип крыши имеет сложные и трудоемкие процессы, требующие знаний и опыта специалистов. Несмотря на некоторые недостатки, связанные с архитектурными особенностями, щипцовая конструкция считается эстетичной, привлекательной, а главное обладает высокими техническими и эксплуатационными характеристиками.

Как монтируется стропильная система фронтонами

Несмотря на то что монтаж крыши становится практически завершающим этапом при возведении дома, недооценить его довольно сложно. Основным элементом, нуждающимся в максимальном внимании и точности при его сооружении, является стропильная система крыши, поскольку она не только защищает дом от влияния всевозможных атмосферных явлений, но еще и несет на себе нагрузку кровельных материалов.

Довольно часто для сооружения крыши используется стропильная система, при которой основные элементы устанавливаются на торцевые стены, называемые фронтонами. Проще говоря, фронтоны становятся опорой для конькового прогона. Как правило, наиболее востребованной является система, при которой в качестве опоры работают два фронтона. Однако встречаются и трехфронтонные крыши. Такая конструкция позволяет осуществить постройку просторной мансарды и обеспечить ее освещение с трех сторон, но вместе с тем стропильная система, в которой обустраивается три фронтона, более сложная в плане монтажа и требует тщательных расчетов.

Фронтоны: какими бывают и из чего возводятся

Типов фронтонов существует несколько. Некоторые из них уже практически не используются (такие, например, как полукруглый, разорванный) или используются нечасто. Наиболее распространенным является треугольный фронтон, образующий двухскатную конструкцию крыши. Иногда при сооружении мансардной крыши применяют пятиугольный фронтон (являющийся, грубо говоря, производным от треугольного). Кроме того, встречаются также трапециевидные фронтоны, при возведении которого образуется кровля с плоской поверхностью.

Как мы уже отметили, наиболее востребованной является конструкция двускатной крыши, при которой используется треугольный фронтон.

Такого рода система пользуется заслуженной популярностью, поскольку обладает рядом довольно ощутимых преимуществ:

• возвести такого рода стропильную систему довольно просто;
• она обладает высокой степенью прочности;
• потребуется сравнительно небольшое количество расходных материалов;
• значительно большее, по сравнению с другими методами, чердачное пространство, не перегруженное конструктивными деталями, которое можно использовать в качестве жилого помещения.

Что до материала, из которого возводится фронтон, данный вопрос чаще всего решается, опираясь на характеристики стен дома. Так, например, если стены домовладения сооружаются с использованием кирпича или газобетона, логично использовать данные стройматериалы и для возведения фронтона.

Таким образом, фронтон как бы становится продолжением стены. Так же происходит и при строительстве жилища при помощи бревенчатого сруба. В данном случае фронтон называют рубленным. Отметим, что правило одного материала работает не всегда. Довольно часто из различных соображений стройматериалы комбинируются. Например, стены могут возводиться из кирпича, фронтон же сооружают из дерева.

Момент возведения фронтона

Довольно важно определить, когда именно сооружать фронтон – до обустройства кровли или после ее монтажа. В данном вопросе определяющим фактором становится вид материала, из которого будет сооружаться торцевая стена. При использовании кирпича или шлакоблока стоит возвести фронтон до момента обустройства кровли, поскольку в обратном случае работать с такими материалами в ограниченном пространстве будет довольно затруднительно. Кроме того, плюсом этого метода является то, что работы можно производить с любой стороны конструкции. Следует учесть, что при выборе данного варианта возведения фронтона стоит позаботиться о возведении опоры для конструкции, чтобы избежать ее обрушения при сильном ветре.

В случае если необходимо срочно установить крышу, чтобы, к примеру, защитить постройку от проливных дождей, можно установить фронтон уже после обустройства кровли. Этот метод имеет свои преимущества: связанный с элементами стропиловочной конструкции фронтон более устойчив и оснащен опорой. Такой вид установки чаще используют для деревянных фронтонов.

Установка конькового прогона

Прогоном называют горизонтальную балку, к которой крепятся стропила и которая определяет излом крыши. Устанавливают прогон тремя способами:

1. Прогон замуровывается в стену фронтона при помощи специально обустроенных ниш в торцевой стенке.
2. Прогон насквозь пересекает фронтон через специально сформированные сквозные отверстия.
3. Его устанавливают на закрепленные на фронтоне кронштейны (данный метод применяют, как правило, при обустройстве легкой крыши дачного домика).

Отметим, что сооруженные фронтоны стоит утеплить, особенно если чердачное помещение планируется использовать в качестве жилого.

После завершения основных монтажных работ, для того чтобы защитить кровлю от влияния атмосферных явлений и улучшить герметичность крыши, выполняют подшивку фронтонов. Материалы для решения данной задачи используются самые разные, опираясь на предпочтения и финансовые возможности. Это может быть деревянная вагонка или профнастил, сайдинг или ПВХ-панели.

Два способа установки стропил фронтона

Иногда фронтонные стропила не выступают за пределы здания далеко, а только, чтобы закрыть сайдинг. В этом случае стропила должны быть подбиты снаружи здания к дюймовой доске. Например, если стропила фронтона из доски 5х20, прибейте доску 2,5х15 вровень с верхом обычного стропила, потом прибейте стропило к этой доске “с лица”. Добавление подбивочной полосы образует пространство для сайдинга, который подводится под стропило фронтона и создает чистую законченную работу.

Когда стропила фронтона поддерживаются повальными слегами, прибейте доску 5х10 вровень с верхом внутреннего стропила, затем вниз в подрезанный конец стропила, проверяя, что это стропило выглядит ровным. Затем определите ширину свеса по чертежу, потом отбейте меловую линию шнурком вдоль всех повальных слег, и отпилите их дисковой пилой. Прибейте с лица стропила фронтона к концам повальных слег 90 мм гальваническими гвоздями. Поскольку эти детали будут видны, проверьте, чтобы вертикальные срезы стропил у конька были плотно прижаты друг к другу и, что они выглядят хорошо.

Обрезка концов повальных слег

Повальные слеги и конек отпиливаются по длине, после того как их прибьют. Отбейте линию мелом на нужной длине и отпилите их. Будьте осторожны.

Прежде чем устанавливать фасции или валики, концы повальных слег и стропил должны быть размечены и распилены по длине. Проверьте чертежи для определения длины свесов. Свесы отмеряют по горизонтали от стены, а не вдоль стропила. Если, например, свес длиной 50 см и доска валика толщиной 38 мм, отмерьте от здания линию длиной 462 мм и поставьте точку на верхнем ребре стропила с обеих сторон здания. Отбейте меловую линию вдоль стропил, включая фронтоны, связав метки.

Если концы будут прямоугольными, используйте для разметки маленький стропильный угольник. Чаще всего делают вертикальный распил, который можно разметить с помощью лекала.

Чтобы сделать прямой валик или фасцию, разметьте и распилите коныцы стропил, после установки крыши.

Если свес длинный и хрупкий, прибейте поверх меловой линии сходни из доски 2,5х15. Или вы можете идти по границе здания и отпиливать концы циркулярной пилой. Стропила фронтона может будет нужно отпилить под скос 45°, чтобы прикрепить валик.

Валик, фасция и софит

Валик это горизонтальная доска, которая закрывает торцы стропил, если это две доски, прибитые одна над другой, то это фасция. Если по чертежам нужно устанавливать валик, то это делают после того, как стропила прибиты. Если свесы будут подшиты, вы может быть захотите прикрепить подпорку валика к концам стропил, того же размера, что и стропила. Софит может быть прибит к этой подпорке и к доске 5х, прибитой к стене. Чистовой валик или фасция закроет подпорку и скроет все гвозди.

Другой простой способ сделать софит это сделать 6 мм паз в задней части валика чуть ниже конца стропила. В валике из доски 5х, паз может быть сделан глубиной

6 мм с помощью рутера, прибив доску 2,5х10 по длине валика, которая будет служить направляющей. Чтобы закрыть софит, используйте 5 мм фанеру, которая вставляется в паз валика и прибейте к доске прибитой к стене.

Валик не должен быть такой же прочный, как доски стропил, поэтому часто используют красное дерево, ель, кедр и другие породы. Он может быть строганный и обрезной, как лучше для дизайна дома, но он должен быть камерной сушки и с малым количеством сучков. Доски должны быть как можно более длинными и прямымы.

Если наклон крыши не слишком большой,

их можно поднять наверх, уложив поперек стропил. На крыше с большим уклоном, вбейте несколько временных гвоздей в стропила, чтобы удержать доски валика на месте. (Не забудьте вытащить эти гвозди, когда они уже будут не нужны). Начинайте у стропил фронтона, которые обычно того же размера и из того же материала, что и валик и прикрепите его под углом 45°. Длина фронтона была размечена меловой линией, которая также отмечает длину всех стропил. Эта метка указывает на короткую часть распила под углом 45°. Предполагая, что стропила отпилены вертикально, сделайте метку с помощью лекала стропил, установите пластину пилы под 45° и распилите.

Затем отпилите доску валика под острым углом, выравнивая конец с концом стропила фронтона. Сделайте второй острый распил с другого конца валика так, чтобы он заканчивался на ребре стропила. Сделайте распил так, чтобы лицевая сторона острого угла была видна, когда валик будет прибит (см.рис. наверху). Делая распил таким образом, позволяет прибивать следующую часть валика поверх первой части, а не подсовывать её вниз.

Проверьте, как соединяются острые углы. Несмотря, что здание будет иметь абсолютно прямые углы и каркас сделан идеально, стыковка досок валика может иметь небольшие щели. Плохое соединение может быть также вызвано грубым распилом. В любом случае, можно попробовать слегка изменить пилу. Когда вы устанавливаете пилу на угол 45°, диск закрепляется болтом. Возьмите небольшой круглый кусочек пластика, подложите его под болт, так вы можете добиться угла 45,5° и даже 46°. Сделав эту корректировку, вы добьетесь, что наружный край острого угла соединиться точно с другим углом. Промежуточные соединения доски валика сечением 2,5х может быть сделано по другому, и более эффективно, гарантируя, каждый раз, идеальное соединение. Прибейте первую доску валика к концу стропила, оставив небольшой свободный кусок. Затем прибейте второй кусок доски, чтобы он перекрывал первый (см. нижний рисунок). Работая с крыши, следите, чтобы кусок доски справа накрывал кусок доски слева от вас. Выровняйте оба куска, проведите вертикальную линию прямо поверх конца стропила, установите пилу на 15° и достаточно глубоко, чтобы распилить обе доски вместе. Прибейте концы вместе для идеальной стыковки. (см. фото ниже)

Большинство строителей используют гвозди горячей гальванизации для крепления валика. Нержавеющие гвозди рекомендуются для приморских районов для предотвращения коррозии от соленого воздуха. Держите валик ниже стропил, чтобы не мешал покрытию крыши. Величина, на которую надо опустить валик, зависит от угла наклона крыши и толщины доски валика. Положите обрезок доски на верхнее ребро стропила и выдвинете его за пределы вертикального распила конца. Подтяните валик вверх к этому обрезу и прибейте. Используйте глазомер или линейку, чтобы прибивать валик на одинаковом расстоянии от верха стропил. Таким образом, обшивка крыши может накрыть верх валика и быть прибита к нему.

Работая с партнером, держащим другой конец, сначала прибейте валик к стропилу фронтона. Затем забейте два гвоздя через валик в каждое стропило, один гвоздь должен быть вверху, а другой внизу, для большей прочности. Если доска валика из обрезной доски, опытный плотник может забить гвозди вровень с поверхностью, не оставляя метки от молотка, но если доска строганная, гвоздь будет забит близко к поверхности, а затем добить его битой.

Продолжайте работать вокруг здания, пока не закончите. Вы сохраните много времени, работая с крыши, а не с лестницы, особенно, если фронтоны высокие или здание двухэтажное. Насладитесь своей работой, прежде чем начать обшивку.

двускатная крыша с кирпичными фронтонами

Хорошо спроектированная и построенная крыша становится не только надежной защитой каркасного дома, но и его украшением. Здесь каждая деталь имеет огромное значение, будь то фронтон, облицовка или декоративные элементы. Казалось бы, при умелых действиях обычная конструкция способна превратиться в шедевр строительного искусства, но перед тем как сделать фронтоны двухскатных крыш застройщики тщательно продумывают каждую мелочь монтажного процесса, предлагаем и вам ознакомиться с азами этого искусства.

Что такое фронтон крыши и каких видов он бывает

Фронтон — это продолжение торцевой стены здания, закрывающего чердак от перекрытия до соединения со скатами кровли.

Обычно щипцовая стена строится из того же материала, что и стены, но иногда используется другой тип — например, стены из кирпича, а фронтон — из деревянного бруса, досок и т. п. Причинами использования других материалов чаще всего являются более позднее возведение фронтона под готовую крышу, экономия стройматериалов или иные соображения.

Форма щипцовой стены может быть самой разной, она определяется типом и конфигурацией крыши. Архитекторы выделяют такие типы устройств фронтона двухскатной крыши:

• Треугольный. Самый распространенный тип, встречающийся повсеместно. Чаще всего имеет форму равнобедренного треугольника, но при несимметричной форме скатов фронтон повторяет очертания поперечного сечения чердака в виде неравнобедренного треугольника.
• Полукруглый или лучковый. Применяется при строительстве зданий с арочной формой крыши, не имеющей выраженного конька и представляющей собой плавное сопряжение двух скатов в одну дугу. В современном строительстве используется крайне редко, был распространен в эпоху классицизма.
• Раскрепованный. Имеет выступающие части на плоскости, широко применялся в старину в эпоху барокко.
• Трапециевидный. Род треугольного со срезанной вершиной, крыша имеет плоскую поверхность.
• Разорванный. Имеет в верхней части разрыв, в который устанавливалось украшение (чаще всего — статуя или лепной геральдический элемент).

Список используемых типов можно продолжать еще долго, но это не имеет смысла — в настоящее время используются лишь несколько вариантов. Основной тип — треугольный, часто встречается его разновидность — пятиугольный фронтон. Он получается при мансардной форме крыши с изломанными скатами.

Фронтон двускатной крыши: фото

Основные виды

По своей форме и декоративности можно выделить несколько основных видов фронтонов:

1. Треугольный – современная архитектурная форма, наиболее популярная. Представляет собой равнобедренный треугольник.
2. Трапециевидный – имеет форму трапеции.
3. Ступенчатый – обустраивается в виде ступеней. Такая конструкция выполняется на одном уровне с фасадной стеной и без свесов.
4. Самцовый – применяется при строительстве домов из бруса. Представляет собой одно целое с фасадной стеной.
5. Раскрепованный – имеет на фасаде выступы (раскреповки), которые расчленяют его высоту, тем самым зрительно увеличивая объем.
6. Разорванный – боковые свесы не сходятся вверху, оставляя некоторое пространство, используемое для размещения какого-либо декоративного элемента.
7. Прерванный – карниз фронтона прерывается для установки окна.
8. Полуфронтон – большая часть карниза отсутствует, и фронтон располагается на колоннах.
9. Полукруглый – берет начало от эпохи Возрождения. Вместо наклонных карнизов используется один, представляющий собой дугу.
10. Лучковый – имеет дугообразную форму, в отличие от полукруглого обладает меньшей величиной сегмента.
11. Килевидный – имеет вид перевернутого киля корабля. Используется чаще всего при обустройстве фронтона ломаных крыш. Наиболее часто использовался зодчими еще в Древней Руси.

Когда возводить фронтон – до или после возведения крыши?

Для материалов наподобие кирпича, шлакоблока и т. п. наиболее удачный вариант — постройка щипцовой стены до возведения крыши. Работы с такими материалами в тесноте чердака сложны и доставляют немало неудобств.

Такая ситуация может возникнуть при необходимости скорее закрыть строение от дождей, или при отсутствии четкого плана постройки крыши: иногда угол наклона скатов определяется на глаз и критериями выбора становятся чисто эстетические предпочтения владельца.

Такой вариант имеет свои плюсы: фронтон сразу связывается со стропильной системой и имеет опору, в то время как фронтон, возводимый в первую очередь, представляет собой участок стены, не укрепленный никакими средствами и нуждающийся в поддержке на случай сильного ветра.

Большинство украшений на фронтонах играют роль дополнительного усиливающего элемента, выполняющего наряду с декоративной функцию механического усиления. Окончательный выбор очередности возведения стропильной системы и фронтона определяется, в основном, материалами, используемыми для фронтона и обстоятельствами строительства — погодными условиями, срочной необходимостью внутренней отделки и т. д.

Мнения специалистов в этом вопросе диаметрально расходятся — одни утверждают, что сначала нужен готовый фронтон, другие однозначно советуют сначала возводить крышу. Поэтому можно определенно считать оба варианта равноценными.

О видах стропильной системы вы можете узнать здесь.

Порядок установки фронтонов

Как произвести обшивку?

Для начала опытными мастерами рекомендуется облицевать крышу, ведь если сначала приступить к облицовке фронтона, вы будете обременены постоянной необходимостью сверяться с чертежом, равнять углы и прочими мелкими, но необходимыми в этом случае задачами.

В общем, выбор всегда за вами и зависит от возможностей, желания и опыта. Однако в случае плохих погодных условий или холодной поры года в период строительства рекомендуется сначала правильно сделать облицовку фронтона для предотвращения концентрации влаги под недостроенной крышей и опрокидывания скатов.

Как рассчитать площадь и размеры

Необходимость расчета площади фронтона может возникнуть при определении количества строительных или отделочных материалов для его возведения.

Расчет площади и размера фронтона опирается на геометрию и основывается на данных проекта дома.

Как рассчитать площадь фронтона двухскатной крыши мы можем узнать по формуле площади треугольника — произведение основания на высоту деленное пополам, где основанием служит ширина торцевой стены дома, высота — высота крыши от перекрытия до конька.

Если неизвестна высота, но имеется ширина стены и угол наклона скатов, то можно определить высоту, умножив ширину торцевой (щипцовой) стены на тангенс угла наклона, определяемый по таблицам Брадиса. Чаще всего, высота будущей крыши известна заранее, поэтому сложные расчеты редко бывают необходимы.

Мауэрлат и прогоны

Монтаж мауэрлата и прогонов
Нижняя часть стропил в домах, построенных из бруса, опирается на верхний венец, а в зданиях из кирпича или пенобетона – на специальный брус, называющийся мауэрлатом. Для его укладки по внутренней части несущей стены располагают гидроизоляционный материал, на который и ложится мауэрлат. Длина бруса может быть равна длине стены здания, а может подгоняться под размер каждой стропильной ноги – так даже экономичнее.

Коньковый прогон – брус, к которому закрепляются верхние части стропил. То есть – это конек крыши. Его длина зависит от длины кровли, поэтому для его возведения применяются как цельный массив, так и несколько бревен.

Боковые прогоны нужны для дополнительной опоры стропил, их упор также делается во фронтоны здания. Концы таких прогонов иногда выпускаются за пределы фронтонов, таким образом, получаются разгружающие консоли, как результат – давление кровли на центральную часть прогона значительно уменьшается.

Из каких материалов делают щипцовые стены?

Наилучшим решением является постройка фронтона из тех же материалов, что и стены. То есть, кирпичные стены — кирпичный фронтон, бревенчатые стены — бревенчатый фронтон и т. д. При этом, такое предпочтение делается по большей части из эстетических соображений, для восприятия цельности постройки, большей аккуратности и собранности здания.

Тем не менее, часто для фронтона выбирается другой материал, что обусловлено стремлением снизить нагрузку на стены и фундамент, упростить работы по возведению и утеплению фронтона. Например, каркасный тип имеет значительно меньший вес, он может быть легко возведен как до, так и после строительства крыши, он имеет отличные теплоудерживающие свойства, кроме того — он значительно дешевле любого другого.

Такие свойства делают каркасный фронтон наиболее часто используемым в строительстве. Так или иначе, все соображения по поводу выбора материала имеют свои плюсы и минусы.

Основными вариантами являются:

• Кирпичный (шлакоблочный, газобетонные блоки и пр.) фронтон.
• Деревянный, брусовой, бревенчатый тип.
• Каркасный тип постройки, самый легкий и имеющий массу вариантов отделки.

Окончательный выбор материала делается самим владельцем исходя из данных конкретных условий и особенностей постройки.

Установка двускатной крыши своими руками

Работы по монтажу стропильной системы начинаются с установки мауэрлата.

Крепление несущего устройства на стене

Мауэрлат делают из древесины повышенной прочности — дуб, лиственница и т. д. При отсутствии таких материалов можно использовать сосну.

Брус бывает стандартной длины — 4 или 6 метров. Поэтому соединение нескольких деталей по длине неизбежно. Оно производится с запилом соединяемых концов «вполдерева», например, для бруса сечением 150х150 миллиметров выполняется выборка размером 75х150 длиной 300 мм. Концы соединяются внахлёст. Крепление производится двумя или четырьмя винтами М12 или М14 с установкой шайб большого диаметра. По такому же принципу брусья соединяются по углам. Готовая конструкция представляет собой правильный прямоугольник, который устанавливается на верхнюю плоскость стены по периметру.

Два бруса сращиваются при помощи выборки древесины на каждом из них. Затем они скрепляются болтами

Технология установки мауэрлата предусматривает его размещение строго по оси стены или со смещением в любую сторону. При этом нельзя размещать опорный брус ближе 5 сантиметров от края. Для увеличения срока службы мауэрлат следует устанавливать с прокладкой гидроизоляции по поверхности стены. Чаще всего для этого применяется рубероид.

Способы крепления мауэрлата к стене

1. Установка на анкерные болты. Идеальный вариант при монолитном исполнении стен. Резьбовые шпильки замуровываются в стену при её отливке.
2. Нагели из древесины. Их заколачивают по просверленному отверстию. При такой фиксации используется дополнительный металлический крепёж.
3. Скобы кованые. Их применяют с заранее установленными закладными деталями из древесины.
4. Шпилька или арматура. Штыри замуровываются в процессе кладки стены и выводятся через опорный брус по просверленным отверстиям. Диаметр крепёжных деталей должен быть 12–14 миллиметров, выступ над поверхностью бруса — 10–14 сантиметров.
5. Стальная проволока. Жгут из двух или четырёх проволочных жил устанавливается при кладке стены за 2–3 ряда до её окончания. Затяжка мауэрлата производится с использованием ломика. Часто применяется в качестве дополнительного крепления опорного бруса.
6. При устройстве армирующего пояса также используется крепление на шпильки или анкерные болты.

Места установки креплений должны находиться приблизительно посередине между стропильными ногами.

Видео: установка мауэрлата на армопояс

Фотогалерея: способы крепления мауэрлата на стене

Шпильки замуровываются в стену во время её заливки, затем на них надевается мауэрлат и фиксируется болтами

Проволока также устанавливается на этапе кладки стены

Мауэрлат может крепиться с помощью проволочных стяжек, пропущенных через отверстия в брусе

В промежутки между стеновыми блоками вставляются деревянные заглушки, в которых потом укрепляются скобы

Стропильная система двухскатной крыши: франтон и способы завязывания

Выделяют два варианта: с деревом или с кирпичом. Рассмотрим их подробнее.

Деревянный фронтон

Часто является, по сути, обшитым крайним рядом стропил. Если он изготовлен из бруса или бревна, то его форма точно повторяет очертания стропил, и фронтон связывается обрешеткой со стропильной системой.

Необходимо помнить, что брус или бревно — тяжелые материалы, не допускающие постройки фронтона после возведения крыши. Но каркасный вариант удобнее для работ после постройки крыши, поскольку доски — легко обрабатываемый материал, обладающий небольшим весом, и вполне допускают работы по месту.

Обычно деревянный фронтон не рассматривается как самостоятельный элемент, его можно строить параллельно со стропильной системой, так как для этого не потребуется наличие раствора или других «мокрых» связующих составов. К тому же, одновременное строительство позволяет более точную подгонку деталей и элементов стропил и фронтона друг к другу.

Деревянный способ завязывания

Монтаж деревянного фронтона

Кирпичный фронтон

Требует первоочередного возведения. Встречаются случаи последующего заполнения торцевого среза крыши кирпичом, но это именно частные случаи, произошедшие в силу обстоятельств. На готовую щипцовую стену надо уложить поперечные балки, которые несут стропила. Для этого края его должны быть ровными, чтобы не допустить искривлений среза кровли.

Кладку осуществляют по натянутому шнуру, один конец которого крепится к рейке и обозначает верхнюю точку конька. Другой конец шнура крепится к нижней точке. Верхушка оборудуется выемкой под коньковый брус, такая же выемка делается в основании под мауэрлат.

При большой площади скатов применяют дополнительные промежуточные брусья, располагающиеся посередине скатов и являющиеся опорой для стропил посередине. Последующая установка стропил и обрешетки прочно связывает все несущие брусья между собой и усиливает фронтон, предохраняя его от ветровых и прочих нагрузок.

Каменный способ завязывания

Монтаж каменного фронтона

Высота конька и площадь двухскатной крыши — методы определения

Двухскатная крыша является наиболее популярной кровельной конструкцией, которой оборудуют частные жилые дома, бани, гаражи и другие постройки. Строительство кровли такого типа – рациональное решение вопроса защиты внутренних помещений от проникновения атмосферных осадков, ветра и холода.

В процессе проектирования двухскатной крыши центральное место занимает расчет высоты конька, определение уклона и площади скатов.

От этих трех параметров зависит срок эксплуатации и эффективность перекрытия, поэтому в этой статье мы расскажем, как самостоятельно рассчитать основные параметры и технические характеристики кровли, не используя программу-калькулятор.

Функции конькового соединения

Коньком называют высшую точку двухскатной крыши, горизонтальное ребро, которое находится в месте соединения плоскостей скатов. Он монтируется на заключительном этапе кровельных работ, но до установки обрешетки на стропильные ноги. Длина конька двускатной кровли соответствует длине ската. Этот элемент стропильного каркаса решает следующие задачи:

Утепление щипцовой стены

Утепление щипцовой стены важно при планировании использования чердака для жилья или для длительного пребывания в иных целях — мастерская, кабинет и т. д.

Деревянный и каркасный типы сами по себе являются хорошими теплоизоляторами, а каркасный — уже имеет слой утеплителя внутри сэндвича.

Применяются два способа утепления — изнутри и снаружи. С точки зрения удобства и безопасности работ, утепление изнутри предпочтительнее.

Но с точки зрения физики эффективнее будет производить утепление снаружи, так как в этом случае точка росы выносится за пределы стены и влага имеет возможность улетучиваться в атмосферу, а не внутрь дома или утепляющего слоя.

Имеется масса утеплителей, хорошо работающих в таких условиях:

Эти и подобные материалы успешно выполняют свою задачу. Для обшивки снаружи может быть использован сайдинг или другие обшивочные материалы.

Все работы должны производиться после консультации с опытными строителями, а элементы конструкции должны иметь запас прочности.

Назначение

Фронтон крыши – это часть стены, которая располагается между кровельными скатами и карнизом. Термин «фронтон» может иметь разное значение – например, в отдельных источниках под этим термином скрывается участок стены, расположенный под скатами и выкладываемый вместе с основной стеной. В деревянных домах этот же участок конструкции называется «щипцовой стеной».

Впрочем, на сегодняшний день под фронтоном подразумевается любое перекрытие, выстроенное на уровне чердака с использованием любых материалов. В случае с двухскатными крышами фронтоны обычно имеют треугольную или пятиугольную форму.

Фронтон необходим для решения целого ряда задач, среди которых:

1. Защита подкровельного пространства от проникновения ветра и атмосферных осадков. Этот пункт очень важен, поскольку защита от внешних факторов требуется не только самой кровле, но и всему зданию.
2. Сохранение тепла. Под двухскатной кровлей нередко обустраивается жилая мансарда, для комфортного пребывания в которой обязательно требуется качественное утепление. Впрочем, даже нежилой чердак необходимо защищать от холодов – фронтоны без утепления на порядок снижают энергосберегающие свойства всей крыши.
3. Повышение жесткости крыши. Стропильная система двухскатной крыши фронтоном разгружается – он принимает на себя часть нагрузки. Грамотно установленные фронтоны увеличат жесткость кровли и повысят ее устойчивость к ветровым нагрузкам.
4. Повышение визуальных характеристик. Для обшивки фронтонов можно использовать самые разные материалы, способные придать конструкции декоративные свойства. Учитывая заметность фронтонов, о возможности украшения дома без особых затрат нужно знать и помнить.

Традиционно фронтоны двухскатной крыши выполняются в форме треугольника или пятиугольника, но существуют и другие варианты:

1. Килевидные. Данный вид визуально повторяет киль корабля. На сегодняшний день такие фронтоны можно встретить разве что в реконструкциях или очень старых зданиях.
2. Полукруглые. Как следует из названия, полукруглые фронтоны имеют форму половины круга. В современном строительстве такие элементы практически не используются из-за сложности возведения.
3. Трапециевидные. Такие фронтоны выполняются в форме трапеции, направленной длинной стороной вниз. При помощи этой схемы обустраиваются полувальмовые крыши.
4. Треугольные. Фронтоны треугольной формы являются наиболее популярными и используются практически повсеместно при монтаже двухскатных крыш.
5. Самцовые. Такая схема фронтонов может использоваться при строительстве деревянных домов. Конструктивно самцовые фронтоны представляют собой выложенное из бревен продолжение щипцовой стены.
6. Прерванные. Своим названием прерванные фронтоны обязаны небольшим прерываниям, формирующим оконные проемы.
7. Лучковые. Фронтоны данного типа очень похожи на полукруглые, но с гораздо меньшим изгибом, напоминающим форму натянутого лука.
8. Ступенчатые. Края таких фронтонов выглядят как лестницы со ступеньками. Кровельное покрытие в данном случае укладывается без фронтальных свесов.

Перед тем, как сделать фронтон из блоков, кирпичей или дерева, необходимо выбрать подходящую форму конструкции.

Варианты обустройства кирпичного фронтона

Существует два возможных варианта обустройства фронтонов:

• Фронтоны возводятся вместе со стенами здания, после чего обустраивается стропильная система;
• Монтаж фронтонов осуществляется уже после сборки кровельной конструкции.

В любом случае, фронтонам требуется не меньше внимания, чем всем остальным элементам крыши.

В том случае, если фронтон устанавливается до монтажа стропил, его потребуется укрепить для защиты от ветровых нагрузок. Для этих целей обычно используются пилястры или же поперечная стена, расположенная в чердачном помещении. Знание того, как укрепить фронтон, особенно актуально при монтаже крыш нестандартной конфигурации, включающих в себя несколько крупных фронтонов.

Отделка и утепление

Решая вопрос относительно выбора утеплителя нужно учитывать степень надежности, срок службы, удельный вес и другие параметры.

Наиболее распространенными материалами для отделки являются алюминиевые или стальные листы, сайдинг, битумная черепица. Наилучший вариант – сайдинг. Им можно обшить абсолютно любую поверхность, будь то кирпич, пеноблок или дерево.

Несколько реже применяются для этих целей алюминиевые или стальные листы. Монтаж их довольно сложен. К тому же, требует соответствующего стилевого оформления всего дома.

Довольно декоративно выглядит фронтон дома, обшитый битумной черепицей. Она послужит защитой от ультрафиолетовых лучей, отличной звукоизоляцией. Кроме того, битумная черепица выступает в роли дополнительного утеплителя. Но этот вариант возможен только в том случае, если вся кровля выполнена именно из него.

Утепление производится изнутри в несколько этапов:

1. Укладывается утеплитель.
2. Далее следует пароизоляция. При этом необходимо сделать зазор, обеспечивающий вентиляцию воздуха.
3. Производится внутренняя обшивка.

Монтаж стропильной системы

Чтобы фронтон из блоков двухскатной крыши и ее стропильный каркас составляли полноценную конструкцию, их форма должна совпадать. Если при монтаже стропил были допущены ошибки, то крышу просто не удастся совместить с созданным ранее фронтоном. Разумеется, простой подгонкой элементов в таком случае не обойтись – геометрия кровли уже нарушена, и для ее восстановления потребуются значительные усилия.

В качестве опоры для стропильного каркаса используется мауэрлат, выполненный из толстого деревянного бруса, уложенного на верхнюю часть стены. Если проектирование было проведено грамотно, то мауэрлат позволит подвести стропила непосредственно к фронтону. Наличие ошибок в проекте обязательно приведет к расхождениям в размерах элементов конструкции.

Для укладки мауэрлата нужно провести предварительную заливку армирующего пояса из железобетона. Такой пояс обеспечит жесткость верхней обвязки стен и предотвратит растягивающие нагрузки, идущие со стороны стропильных ног. При отсутствии армопояса стены будут раздвигаться – а это серьезная проблема, которую нужно в обязательном порядке решить.

Укрепление конструкции

Укрепление фронтонных стен необязательно, но желательно, так как их конструкция является довольно-таки хрупкой. Укрепление повысит надежность стены и увеличит ее стойкость и продолжительность службы.

Для увеличения жесткости конструкции требуется выполнить несколько операций. Возводится разделительная стена. Ее толщина должна быть больше 25 см. Важно, чтобы она была строго перпендикулярна. Стена возводится на внутренней стороне фронтона. Можно использовать колонны и пилястры для дополнительного укрепления конструкции.

Укрепление с помощью рам из железобетона. Этот способ является самым действенным, но в то же время достаточно трудоемким. Сечение рамы равно 25 см, ее необходимо армировать. Армирование выполняется с помощью 4 стержней диаметром 1 см.

Как выполняется кладка фронтона из кирпича

Нижние края стропильных ног обычно выводятся примерно на полметра за пределы стены. Такая конструкция необходима для формирования свесов, которые можно будет накрыть кровельным покрытием для защиты стен от атмосферных осадков. Чтобы создать свесы над фронтонами, нужно таким же образом вывести наружу коньковый брус и обрешетку. Если на крыше устанавливается несколько кирпичных фронтонов, то фундамент и стены должны быть предельно прочными, чтобы выдерживать увеличенную нагрузку.

При кладке фронтонов после монтажа крыши возникает небольшое осложнение – кладку можно выполнять только изнутри чердака. Это не очень удобно, но именно так зачастую приходится работать. К тому же, в процессе монтажа нередко допускается одна ошибка: еще до разметки треугольника крыши фронтон нужно выложить вдоль стены в два ряда кирпичей. Если этого не сделать, то установить мауэрлат и подвести к нему стропила будет очень сложно.

Дальнейший процесс кладки фронтона из кирпича выглядит следующим образом:

1. Прямо в центре стены, где будет располагаться фронтон, вертикально устанавливается рейка, длина которой соответствует высоте расположения конька. При помощи шнура рейка соединяется с углами здания, тем самым формируя треугольник (если фронтон будет иметь другую форму, то рейку все равно нужно устанавливать под коньком).
2. Крайние кирпичи укладываются вдоль протянутого шнура, а потом подрезаются, чтобы фронтон не был зубчатым. Кирпич во время примерки должен быть без раствора, но учитывать толщину цементного шва нужно обязательно.
3. Чтобы ускорить процесс укладки, желательно заранее сделать шаблон из дерева, который будет подкладываться под кирпич для имитации толщины шва.
4. Фронтон постепенно укладывается до самой верхней точки. Края кладки при необходимости выравниваются раствором. Чтобы повысить прочность конструкции, через 4-5 рядов нужно прокладывать в раствор арматурную сетку.

Расчет материалов

Чаще всего целью вычисления высоты и площади фронтона является необходимость определить, сколько материала закупать для его отделки. Зная размеры этого элемента легко посчитать, сколько потребуется кирпича или сайдинга, отняв от общей площади площадь оконных проемов:

1. Кирпич. Чтобы вычислить, сколько кирпича нужно для зашивки, определяют вид кладки, размер кирпича, толщину растворного шва. Площадь стены делят на площадь одного кирпича с учетом шва с каждой стороны и получают необходимое количество материала. Стандартный размер кирпича 250 мм х 120 мм х 65 мм, а толщина шва 5 мм, поэтому чтобы выполнить кладку 1 квадратного метра стены требуется 57 кирпичей.
2. Доски. Для определения количества пиломатериалов, нужно знать длину, ширину используемой доски, размеры стены. Общую площадь стены делят на площадь одной доски, округляя в большую сторону.

   Зашивка щипцовой стены обрезной доской
3. Сайдинг. Для вычислений необходимого количества сайдинга проще всего использовать онлайн-калькулятор, который и посчитает расход панелей, покажет сколько профилей, крепежных планок понадобится для монтажа.

   Облицовка сайдингом

Важно! Приобретая материалы для зашивки и отделки, ориентируйтесь на число, которое показал онлайн-калькулятор, однако не забывайте добавить к нем запас 15-25%, необходимый для подгонки и выбраковки. Если на фронтоне находятся лишь маленькие слуховые окна, можно не учитывать эти элементы для уплощения вычислений.

Отделка фронтона

Изготовленный из кирпича фронтон двухскатной крыши желательно обработать. Обычно для этих целей используется штукатурка – простое и дешевое решение. Также можно обшить конструкция сайдингом, но в таком случае лучше подождать пару лет, чтобы здание дало усадку.

Высота фронтона определяется в зависимости от назначения подкровельного пространства. Обустраивая жилую мансарду, конек нужно располагать на высоте не менее 2,5 м, а для нежилого чердака этот показатель можно снизить.

Заключение

Фронтон – это часть крыши, обеспечивающая защиту чердака от внешних факторов и способная улучшить декоративные свойства всей конструкции. Обустраивая фронтон из кирпича, необходимо во всем следовать проекту и максимально качественно выполнять необходимые операции.

Фронтоном крыши называется часть фасада строения, которая находится между скатами кровли. В зависимости от ее конфигурации, фронтон может иметь овальную, треугольную или трапециевидную форму.

Эта конструкция выполняет двойную роль. Во-первых, она служит опорой для стропильной системы в целом. Кроме того, фронтон надежно защищает от попадания влаги чердак и кровлю дома.

На площади, образуемой стенами фронтона, как правило, устраивают дополнительную комнату.

Вычисление площади

Расчет площади фронтона важно выполнить, чтобы определить, сколько материала для зашивки, утепления или облицовки приобрести. Зная школьный курс тригонометрии, эти вычисления можно выполнить вручную или использовать онлайн-калькулятор, в который нужно только ввести исходные данные, а потом нажать кнопку. Способ определения площади фронтона зависит от его формы:

• Треугольная. Площадь стены треугольной формы определяется как половина произведения высоты фронтона на длину основания крыши. К примеру, если ширина дома составляет 5 м, а расстояние от карниза до конька 2 м, то площадь фронтона ровняется (5х2)/2= 5 квадратных метров.

Обратите внимание! В случае, если крыша имеет асимметричную форму и несколько фронтонов, нужно выполнить расчет для каждого из них отдельно. Для вычисления размеров сложных фигур и конфигураций кровли лучше использовать программу-калькулятор, которая выполнит точные вычисления за считанные секунды.

Устройство фронтона двухскатной крыши

Возведение фронтона следует начинать с разметки. Для этого на стене закрепляется рейка, длина которой равна высоте будущего фронтона. Ее верхняя часть соединяется с углами стен при помощи капронового шнура.

В итоге получается конструкция в форме треугольника, где верхняя часть рейки играет роль вершины фронтона, а капроновые шнуры изображают его стороны.

И только после этого можно начинать процесс установки фронтонной стены.

Нужно отметить, что фронтон можно возводить как после, так и до монтажа кровли. Но специалисты рекомендуют сначала устроить фронтон, а уже потом монтировать кровлю. Это значительно облегчит работу мастерам, поскольку она создает помехи при возведении фронтонной стены.

Кроме того, стропила можно укладывать только на полностью обустроенную конструкцию. Но строительные работы необходимо проводить оперативно, поскольку фронтонная стена является неустойчивой конструкцией и может обрушиться от сильного ветра.

Устройство двускатной крыши своими руками

Постройка загородного дома сопряжена с немалыми расходами. Поэтому многие люди ищут варианты удешевления этого процесса за счёт использования современных материалов и технологий. В настоящее время очень популярными стали каркасные здания с двускатными кровлями. Это происходит во многом по той причине, что выполнить такую конструкцию по силам даже человеку с минимальными знаниями строительного дела при соответствующей предварительной подготовке.

Двускатная крыша образуется стропильными фермами треугольной формы, соединёнными между собой продольным верхним брусом (коньковым прогоном) и обрешёткой

Однако сооружение крыши — ответственный момент, требующий серьёзного отношения. Нужно рассчитать:

• правильный угол наклона;
• длину стропил;
• расстояние между ними;
• способы соединения различных деталей между собой.

Без опыта производства таких работ не стоит браться за сложные конструкции, но построить небольшой дом с простой двускатной крышей вполне по силам своими руками.

Как рассчитать площадь фронтона

Если на доме еще не установлена крыша, то высота фронтона определяется самим владельцем. В противном случае ее нужно соизмерять с чердачным помещением.

На практике доказано, что оптимальная высота фронтона в нежилом доме не должна превышать 0,7 м, а в жилом – одного метра.

Если владелец планирует обустроить мансарду, то он должен быть не менее двух метров в высоту. В этом случае будет вполне достаточно места для установки мансардных окон, что сделает помещение более просторным.

При расчете высоты фронтона необходимо иметь в виду, что понадобится место для монтажа стропильной системы. Поэтому нужно накинуть в высоту не менее трех рядов кирпичей. Если не сделать этого, то в дальнейшем стропильная система будет выступать за пределы фронтона, а это в свою очередь создаст проблемы в процессе установки кровли.

Технические требования к обустройству фронтонов

Сама конструкция фронтона всегда определяется типом стропильной системы, а именно наслонная она или висячая:

• Висячая стропильная система состоит из готовых ферм, у которых нет несущего прогона в коньке, а вот для наслонной он необходим. Тогда в доме с висячими стропилами фронтон будет состоять сам по себе, и его необходимо укреплять, а также дополнительно скреплять все элементы рядов между собой. Только так можно обеспечить фронтону ветровую устойчивость.
• Если же конструкция крыши наслонная, тогда продольный коньковый прогон будет опираться на фронтон. В этом случае в нем делают переруб, который будет симметричным к коньку.

Кстати, каких-то отдельных ГОСТов и СНиПов для строительства фронтона сегодня нет, а его высота в основном зависит от типа крыши и угла ската.

Например, чем меньше угол наклона крыши, тем меньше высота фронтона и высота потолка мансарды, а чем выше фронтон, тем просторнее получится подкровельное помещение. Правда, при этом потолок будет слишком высоким и узким.

Поэтому сегодня многие проектировщики предлагают строить высоту фронтона равной высоте стены одного этажа. Ведь, если сделать фронтон меньшим по высоте, сам дом будет выглядеть приземистым, а если больше – тогда будет казаться, что крыша прямо нависает над зданием.

А ведь эстетическая сторона в строительстве дома сегодня играет немалую роль. Поэтому в этом вопросе лучше исходить из задачи рационального использования мансардного этажа.

А оптимальной высотой фронтона считаются 2,5-3,5 м. Так площадь под крышей будет функциональной, а экстерьер дома – вполне гармоничным. Перед строительством для этой цели изготавливают прямо на земле специальный шаблон из досок.

Так проверяют, насколько удобно будет входить в помещение в полный рост уже после того, как в мансарде появятся полы и потолок, насколько просторной она будет, и нужны ли каких-то местах стойки для стен.

Предлагаем вам посмотреть этот полезный видео-урок по теме:

Как сделать каркас

Для установки каркаса фронтона потребуются следующие элементы:

• коньковые доски;
• шпильки из стали для крепежа;
• стропила;
• шурупы;
• изолирующие материалы, в том числе, пленка, герметик и т. д.

Прежде чем начинать работу, рекомендуется установить водосток для стен и крыши, а также платформу, которая будет служить основой для будущего фронтона. После этого параллельно наружным стенам устанавливается коньковая доска. Ее верхняя часть крепится к стропилам, которые постепенно опускаясь вниз под определенным углом, соединяются с внешними стенами.

В местах стыка стропила прикрепляются к потолочным перекрытиям. Сам фронтон имеет форму равнобедренного треугольника и монтируется с учетом теоремы Пифагора.

О том, как покрыть двускатную крышу металлочерепицей, можно узнать из этой статьи.

Выбор системы стропил

Определяясь, как сделать двускатную крышу, следует выбрать, какой будет система стропил. Висячую стропильную систему выбирают в случае, когда между наружными стенами расстояние не более 10 м и посередине отсутствует несущая стена. Верхние концы смежных стропил при такой системе запиливают под углом, соединяя гвоздями между собой. Исключается монтаж коньков бруса и стоек. Снизу стропильные ноги опираются на внешние стены. Отсутствие стоек позволяет использовать чердачное пространство для обустройства мансарды. Функцию затяжек часто выполняют балки перекрытия. Чтобы упорядочить конструкцию верхнюю, затяжку рекомендуется устанавливать от конька на расстоянии 50 см.

Наслонную стропильную систему более оправдано обустраивать если есть опорная центральная стена. На стену укладывают лежень и крепят на него опорные стойки, к ним прибивают коньковый брус. Такой способ монтажа экономичный и простой в исполнении, если во внутреннем помещении потолки проектируются на разных уровнях. Чердак делят на две половины кирпичной стеной.

Кирпичный фронтон

Для возведения кирпичного фронтона рекомендуется использовать самый легкий, пустотелый кирпич.

Перед началом работы необходимо удостовериться в прочности стропил и выровнять плиту перекрытия, которая служит фундаментом для фронтонной стены.

Выкладывать ряды следует очень аккуратно, постоянно определяя ровность кладки при помощи уровня. Причем у крайних кирпичей, которые примыкают к стропильным лагам, необходимо срезать угол, иначе боковые края фронтонной стены будут зубчатыми.

Для этого крайний кирпич прислоняется к капроновому шнуру, используемому при разметке для изображения сторон фронтона, и помечается требующая удаления часть. Она срезается при помощи болгарки.

После завершения кладки кирпичей стены выравниваются при помощи раствора, приготовленного из песка и цемента, взятых в соотношении трех к одному. А зазор между стропильными лагами и фронтонной стеной закрывается декоративными планками.

Достоинства и недостатки кирпича

Этот материал зачастую используют для фронтонов кирпичных домов. Для деревянного коттеджа или здания, облицованного сайдингом, он, скорее всего, подойдет плохо, так как визуально смотрится более тяжелым.

Для возведения треугольного завершения дома из этого материала сначала устанавливают рейку по центру торцевой стены на всю высоту фронтона дома. В сочетании с арматурной сеткой она обеспечивает жесткость итоговому результату. Кирпич стараются положить так, чтобы оставалось как можно меньше щелей.

Среди достоинств этого материала хочется отметить его хорошие защитные свойства, прочность, надежность, красоту. К тому же, он, как и дерево, хорошо подходит для большинства стилей — и традиционных, и современных. Разного рода архитектурные детали и декор неплохо работают совместно с кирпичной поверхностью.

Фронтон из пеноблоков

Уже на протяжении длительного времени пеноблоки успешно используются для возведения как зданий в целом, так и фронтонов.

Они стоят относительно недорого и обладают достаточной прочностью. А пористая структура делает их обработку более легкой и быстрой.

Еще одним неоспоримым преимуществом этого материала считается сравнительно небольшой вес, благодаря чему нагрузка на фундамент будет минимальной.

Принцип укладки не отличается от того, который применяется при возведении кирпичной стены. Но в качестве раствора следует использовать специальный клей для пеноблоков. Очень важно обеспечить ровную укладку пеноблоков. Правильность кладки можно проверить при помощи строительного уровня. Также рекомендуется армировать стену из этого материала, закрепляя арматуру через каждые четыре ряда.

Утепление фронтона

Фронтон крыши из кирпича или дерева стоит утеплять в любом случае, даже если чердак не будет использоваться в качестве жилого помещения. Утепление позволяет сохранять тепло и снижает тепловые потери. Для утепления лучше всего подойдет базальтовая вата, но при необходимости можно использовать и обычный пенопласт.

Монтаж утепления достаточно прост: сначала нужно создать каркас из досок, ширина которых совпадает с толщиной утеплителя, установить теплоизоляционные панели, потом обшить внешнюю часть фронтона сайдингом в сочетании с пароизоляционной мембраной, а после этого закрыть внутреннюю часть стены досками.

При монтаже нужно помнить о необходимости небольшого вентиляционного зазора между внутренней обшивкой и утеплителем. Деревянные элементы конструкции перед установкой необходимо обработать средствами биологической и пожарной защиты.

Заключение

Фронтон крыши – это один из элементов кровельной конструкции, влияющий на ее эффективность. Правильно обустроенная крыша с двумя фронтонами будет иметь законченный вид и снизит теплопотери, тем самым обеспечив комфорт в доме.

Обшивка фронтона

Сегодня для обшивки фронтона используются самые разные варианты отделочных материалов:

• сайдинг;
• профлисты;
• штукатурка;
• декоративный камень или штукатурка;
• битумная черепица;
• отделочная доска;
• металлические листы и т. д.

Чаще всего используются те же материалы, которыми обшита остальная часть дома. Но иногда фронтон является отдельным элементом декора, и тогда для его отделки используется обшивка, которая отличается как по цвету, так и по фактуре. В любом случае она должна гармонировать со строением в целом. Нужно отметить, что обшивка фронтона, помимо декоративной выполняет также защитную функцию.

Прежде чем приступать к отделке, требуется провести некоторые дополнительные работы. Если фронтон построен из дерева, то необходимо установить систему гидроизоляции. А если использовался кирпич или пеноблоки, то перед нанесением обшивки поверхность следует выровнять и замаскировать все дефекты.

Кроме того, необходимо установить обрешетку, которая играет роль своеобразного каркаса для облицовочного материала. Для обрешетки лучше всего подойдут деревянные доски, монтируемые с соблюдением шага не более 40 сантиметров.

Также нужно иметь в виду, что если планируется устроить мансарду, то стены фронтона следует утеплить изнутри. Для этой цели идеально подойдет минеральная вата, на которую укладывается специальная пароизоляционная пленка.

Создание каркасного фронтона

Прежде чем приступить к оформлению фронтона, нужно устроить обрешётку и настелить финишное покрытие кровли.

При формировании обрешётки учитывается вид будущего кровельного покрытия. Её изготавливают из обрезной доски толщиной 25 миллиметров. Обрешётка бывает:

1. Сплошная — доски набиваются на расстоянии 2–4 сантиметра одна от другой. Применяется при использовании черепицы или мягкой кровли.
2. Разреженная — расстояние между досками составляет 15–25 сантиметров. Такая обрешётка устраивается под металлочерепицу, профнастил, шифер и другие подобные материалы.
3. Редкая — расстояние между досками составляет от 0,6 до 1,2 метра. Используется при длине листов покрытия, равной длине ската со свесом. Такое покрытие делается только под заказ.

Обрешётку следует вывести за фронтонные стропила для устройства свеса.

На фронтальных стропильных фермах монтируется каркас для крепления материала лицевой отделки

Монтаж кровельного покрытия

Перед настилкой обрешётки производится утепление крыши и настилка влагозащитного слоя. Далее:

1. Укладывается покрытия кровли. Последовательность установки — снизу вверх порядово. Прямолинейность первого ряда контролируется по натянутому шнуру.
2. Крепление кровельных листов производится самонарезающими винтами с использованием амортизирующих прокладок.

При установке финишного покрытия кровли нельзя экономить на крепёжных изделиях, защитный слой должен быть прочным, способным противостоять ветровым и снеговым нагрузкам.

Листы металлочерепицы настилаются снизу вверх, начиная с угла крыши

Монтаж фронтонов

Обрешётка каркасных фронтонов делается исходя из характеристик материала, предназначаемого для лицевой отделки. Для этого могут быть использованы такие изделия:

1. Вагонка.
2. Блок-хаус.

   После отделки блок-хаусом дом становится похожим на сруб из оцилиндрованного бревна
3. Плитные материалы, такие как водостойкая фанера, плита ОСП, плоский шифер, цементно — стружечная плита и т. д.
4. Сайдинг виниловый или металлический, а также другие отделочные материалы.

После установки обрешётки необходимо настелить влагозащиту из полиэтиленовой плёнки толщиной 200 микрон. Её можно закрепить строительными скобами. Эта работа выполняется снаружи. По плёнке можно обшивать наружную поверхность выбранным отделочным материалом.

Фронтоны нужно утеплять рулонными или плиточными утеплителями. Толщина защитного слоя должна быть не менее 10 см, а для районов с холодным климатом — не менее 15 см. Поверх утеплителя натягивается внутренний влагозащитный слой из плёнки.

Поверх неё набивается обрешётка для лицевой отделки, для чего используются бруски размером 50х50 миллиметров. Отделка всего здания производится одновременно, после утепления кровли.

В процессе облицовки фронтона устанавливаются окна, если они предусматриваются проектом, а в некоторых случаях и двери.

Фронтон деревянного дома с двухскатной крышей чаще всего отделывается вагонкой

Cтатьи по теме

Карниз из кирпича — как делается кладка, разновидности, инструкция, советы каменщиков

Ремонт домов из кирпича — как сделать, причины разрушения, инструкция, советы каменщиков

Схема электропроводки в кирпичном доме — как сделать разводку, инструкция, советы каменщиков

Как оштукатурить кирпичный цоколь дома — этапы работы, инструкция, советы каменщиков

Цоколь из кирпича на ленточный фундамент — технология кладки, инструкция, советы каменщиков

Как установить дверь в кирпичном доме — варианты, монтаж, инструкция, советы каменщиков

Столбчатый фундамент из кирпича — технология, недостатки, инструкция, советы каменщиков

Кирпичный фундамент для деревянного дома — виды, инструкция, советы каменщиков

Отзывы ()

отделка, видео, как сделать с тремя

Практически у каждого, кто занимался строительством загородного дома и возведением его крыши, возникал вопрос: что такое и как сделать фронтоны крыши своими руками? Данная статья призвана ответить на данный вопрос, а также рассказать о том, как правильно производится их строительство и какие требования предъявляются к фронтонам.

Содержание

1. Обшивка фронтона
2. Порядок строительства фронтонов
3. Основные нагрузки на фронтонные стены
4. Изготовление фронтонных стен
5. Придание фронтонам дополнительной жесткости
6. Выполнение пароизоляции фронтона

Обшивка фронтона

Фронтон крыши представляет собой элемент переднего фасада здания, границами которого являются карниз и два ската кровли. Неграмотное обустройство фронтона может привести к таким последствиям, как трещины, приводящие к обрушению щипцовых стен.

Наиболее часто разрушение щипцовых стен происходит в результате просчетов при проектировании дома.

Чаще всего аварии происходят еще во время строительства дома, поскольку часто проектировщики не учитывают необходимость дополнительного укрепления фронтона, подвергающегося повышенным нагрузкам со стороны ветра, особенно, если выбран какой-либо нестандартный вариант крыши, например — крыша с тремя фронтонами.

Порядок строительства фронтонов

Не имеет принципиального значения то, как сделать фронтон крыши – до или после возведения кровли, поскольку оба варианта связаны с определенными трудностями.

Если сборка фронтонов производится заранее, то плюсом является отсутствие помех со стороны конструкции кровли, такой, как, к примеру, вальмовая стандартная крыша, но недостаточно тщательно выполненные замеры могут привести к тому, что размеры фронтона не совпадут с размерами получившейся кровли – он будет не доставать до нее или, наоборот, выходить за ее пределы.

Если же предусмотрена укладка стропил на фронтон, то он в любом случае строится в первую очередь.

После окончания возведения крыши фронтоны возводятся в условиях ограниченного чердачного пространства, что не слишком удобно, но все же применяется довольно часто.

В данном случае исключается вероятность ошибки в размерах фронтона, но при достаточно больших его габаритах и планируется заливка по верхней части пояса арматуры с использованием сердечников из железобетона, рекомендуется выполнять фронтон в первую очередь.

Поскольку стропила воздействуют на мауэрлат в обоих направлениях, ему следует придавать достаточную жесткость как в вертикальном, так и в горизонтальной направлении.

Наиболее распространенным считается мауэрлат, сечение которого составляет 100х100 и выше, меньший размер может привести к возникновению различных проблем, требующих в дальнейшем различных исправлений и приводящих к повышению общей стоимости строительства.

Основные нагрузки на фронтонные стены

Коттедж с фронтоном

Основная нагрузка на стену фронтона в горизонтальном направлении создается ветром.

При проектировании здания следует принимать в расчет следующие факторы:

• Тип кровли;
• Скорость потоков ветра;
• Высоту над уровнем моря;
• Сопротивление здания потокам ветра;
• Особенности региона, в котором ведется строительство.

Производя расчет данных показателей следует иметь в виду изменение геометрии здания в процессе строительства, а также изменения площади некоторых элементов конструкции под воздействием ветра. Для готового строения с жилым мансардным помещением принимается коэффициент аэродинамики, составляющий 0,7.

Стены фронтона при возведении такой конструкции, как четырехскатная вальмова крыша оснащаются треугольными элементами, развевающимися на ветру как паруса, поэтому аэродинамический коэффициент должен составлять не 0,7, а от 1,4 до 1,6.

Изготовление фронтонных стен

Деревянный дом с фронтоном

Ширина и высота оказывают существенное влияние на прочность щипцовых стен. Стены меньшей высоты обладают большей прочностью и устойчивостью, чем тонкие высокие стены, для которых требуются дополнительные крепящие конструкции, предотвращающие разрушение стены в результате любого незначительного внешнего воздействия.

В современном строительстве довольно часто встает вопрос растрескивания и последующего обрушения возведенных щипцовых стен, связанного с использованием при строительстве здания легких материалов, поставляющихся в значительных количествах.

Высокая популярность таких материалов объясняется их высокими теплоизоляционными показателями, но их использование делает конструкцию не защищенной от сильных ветровых нагрузок.

Приведем в качестве примера сравнение старых и современных домов:

• В старых домах возводились кирпичные стены, толщина которых составляла от 38 до 41 сантиметров, в отдельных случаях толщина выбиралась 25-27 см, но при этом применялись дополнительные конструкции для укрепления, такие как пилястры и карнизы. Плотность материала, из которого возводились щипцовые стены, составляла свыше 800 кг/м.
• В современных домах довольно распространены двуслойные стены, в качестве несущей части которых применяется блоки из поризованной керамики или ячеистый бетон. Толщина двуслойных стен составляет не более 25 сантиметров, а в случае однослойных стен – от 36 до 44 сантиметров. Наибольшей прочностью обладают на сегодняшний день здания, построенные из обладающих повышенным сопротивлением нагрузкам ветра трехслойных стен, толщина которых составляет обычно от 39 до 54 см.

В случае наличия окон или балконной двери в щипцовой стене опасность от воздействия ветра на стену существенно возрастает, в результате чего следует тщательно рассчитать общую длину швов, сделав ее достаточной для того, чтобы успешно выдерживать внешние нагрузки в виде порывов ветра.

Придание фронтонам дополнительной жесткости

Для того, чтобы придать щипцовой стене дополнительную прочность, наиболее распространенными являются следующие способы:

• Наиболее проверенным временем методом укрепления стены фронтона является строительство разделительной стены, минимальная толщина которой составляет 24 сантиметра, возводимой перпендикулярно щипцовой стене в мансардном помещении. При этом возведение стены из гипсокартона или тонкой перегородки не обеспечит дополнительной жесткости стены фронтона.
• Довольно успешно позволяют придать зданию дополнительную жесткость такие элементы, как пилястры или колонны. Но данный способ приводит к затруднениям при выполнении кладки и ухудшает внутренний дизайн помещения, поэтому не получил широкого распространения.
• Для небольших зданий хорошим способом является использование рамы из железобетона, армированной четырьмя стержнями диаметром 10 миллиметров. Сечение такой рамы может составлять 250 сантиметров, что будет вполне достаточно для строительства дома в регионе со стандартными нагрузками ветра.

Важно: при повышенных ветровых нагрузках прочность, придаваемая такой рамой, окажется недостаточной.

Укрепление фронтонов крыш позволит построенному дому служить при любых погодных условиях в течение многих десятилетий, а также обеспечит надежность основания кровли и защиту от различных погодных чрезвычайных ситуаций.

Выполнение пароизоляции фронтона

Отделка фронтона крыши включает в себя проведение пароизоляции, предназначенной для предотвращения проникновения в материал теплоизоляции потоков влажного воздуха из внутренних помещений.

Монтаж паропленки производится непосредственно под внутренней обшивкой стен, что обеспечивает конденсацию влаги прямо на пленке.

Для того, чтобы не происходило скопление существенных количеств влаги, приводящих к образованию стекающих на пол потоков воды по двускатной крыше, необходимо предусмотреть небольшой вентиляционный зазор, обеспечивающий непрерывную циркуляцию воздуха.

Данный зазор позволяет также препятствовать проникновению в отделочный материал образовавшихся капель воды, вызывающих порчу внутренней отделки.





Вениамин

Задать вопрос

Задавайте вопросы/пишите рекомендации

Помогла ли вам статья?

Сделать Каменный Дом с Тремя Фронтонами — Миниатюрный Хеллоуинский Дом

Приступим к изготовлению наших бумажных поделок на Хэллоуин, начиная с Каменного Дома с Тремя Фронтонами.

А вот и гипсовая версия.

Я так взволнован, потому что это мое любимое время года для творчества.

Два года назад я сделал маленький бумажный домик на Хэллоуин под названием Каменный дом с тремя фронтонами, но тогда я не знал, как делать выкройки. Но теперь я знаю. Наконец, вот выкройка для изготовления каменного дома с тремя фронтонами. Я научилась делать эти выкройки на курсе A CUT ABOVE от JenniferMaker.

Кроме того, каждый год я строю дом для своей местной среды обитания человечества, чтобы продать его на аукционе по сбору средств. Это дом Habitat 2020 в этом году.

Вот материалы для изготовления Каменного дома с тремя фронтонами.

Этот пост содержит несколько партнерских ссылок для вашего удобства. Нажмите здесь, чтобы прочитать мою полную политику раскрытия информации .

Материалы для изготовления каменного дома с тремя фронтонами

• Картон — такой я использую для корпуса дома
• Гофрированный картон
• Карточки
• Материал для трафарета — я использовал синтетическую бумагу Yupo , , но вы также можете использовать настоящий материал для трафарета
.
• ИЛИ трафарет для камня
• Клей — Клей Aleene’s Fast Grab Tacky Glue — мой любимый клей для склеивания дома
• Пескоструйная паста Ranger
• Грунтовка Gesso – черная
• Мод Подж
• Краска для поврежденного стекла
• Аварийная краска с отколотым сапфировым стеклом
• Черная сажистая краска
• Мини-тыквы Тима Хольца на Хэллоуин
• Выкройка каменного дома с тремя фронтонами из библиотеки клея с блестками
• Способ вырезания выкройки — я использую электронный раскройный станок Cricut

Этапы создания каменного дома с тремя фронтонами

• Получить выкройку Каменного дома
• Вырежьте детали для миниатюрного домика, включая трафарет
• Трафаретный рисунок камня на картоне, опционально или ниже
• Или покрыть абразивной пастой для шероховатой штукатурки
  • После высыхания зернистой пасты загрунтовать черным гипсовым грунтом
  • Покрасьте камни на доме или покрасьте поверхность дома
• Необязательно — приклейте оконный материал к задней части дома
• Покраска деталей крыши
• Склейте домик вдоль бокового клеевого язычка
• Затем приклейте основную часть крыши на
.
• Дайте основной части крыши полностью высохнуть, прежде чем приклеивать части фронтона
• Приклейте передние и боковые надставки к домику
• Приклеить окна и двери к дому
• Сделать основу из картона
• Приклейте домик к основе
• Украсьте основание, чтобы закончить дом

Вот два основных варианта Каменного Дома с Тремя Фронтонами, которые я сделал. Какая версия вам нравится больше?

Ссылки по теме Каменный дом с тремя фронтонами

• Вот как можно сделать Крученое дерево для ландшафтного дизайна вашего домика.
• Подробнее о том, как сделать текстуру поверхности камня на поделках из бумаги.
• Как сделать основу для маленького домика из картона.
• И, наконец, прочтите о создании гипсовой поверхности в вашем проекте.

Получите шаблон Каменного Дома с Тремя Фронтонами

Вот как получить бесплатный шаблон Каменного Дома. Просто зайдите в библиотеку Paper Glitter Glue и введите пароль, чтобы получить шаблон. Узоры перечислены в хронологическом порядке. Итак, найдите выкройку «Каменный дом» в разделе библиотеки за сентябрь 2020 года.

А как получить пароль от библиотеки? Просто подпишитесь на рассылку новостей Paper Glitter Glue с помощью формы ниже, и вы сразу же получите пароль.

Бесплатный шаблон доступен в 3 форматах — SVG, DXF и в виде файлов PDF для печати, в зависимости от того, какой из них наиболее удобен для вас.

Вырежьте детали выкройки миниатюрного домика, включая каменный трафарет

Выкройка домика состоит из следующих частей:

• Одна основная секция домика
• 7 частей крыши:
  • Основная крыша
  • 3 Передние фронтоны по линии крыши
  • 1 Передняя надставка крыши
  • 2 Боковые надстройки
• Передняя надставка
• 2 боковых удлинителя
• Дымоход – опция
• 8 круглых окон
• 6 прямоугольных окон
• 1 Дверь гроба

Поскольку для изготовления своих домиков я использую электронный раскройный станок Cricut , вот как он выглядит в Cricut Design Space. Вы можете увидеть линии счета, отмеченные ниже, но их также легко увидеть в файлах PDF.

См. линии счета на основной части дома.

А вот линии надрезов на дымоходе и удлинители показаны на выкройке в формате PDF, чтобы вы могли их четко видеть.

Далее детали для крыши.

Кроме того, есть файл SVG для создания трафарета Stone.

И, наконец, вырезанные детали домика.

Это основные структурные элементы дома Habitat Halloween в этом году — Каменный дом с тремя фронтонами.

7 частей крыши для миниатюрного домика на Хеллоуин

Нанесите трафарет на основную конструкцию дома (необязательно)

Если вы хотите нанести трафарет на поверхность вашего домика, сделайте это сейчас, потому что вы не сможете сделать это раньше дом собран. Вот мой лучший урок по созданию каменной поверхности на поделках из бумаги. Для этого проекта я использовал Stampers Anonymous Mini Layering Stencil #28 . Мне нравится этот трафарет. Поэтому, если у вас нет машины для вырезания моего трафарета SVG, я предлагаю вам использовать этот трафарет.

Обычно я работаю только с одной стороны дома. На самом деле, вся причина, по которой я сделал трафарет для камней, заключалась в том, чтобы облегчить создание трафаретных камней на домиках. Это действительно упрощает создание каменной поверхности. Просто маскируйте одну сторону за раз. Приклейте поверхность клейкой лентой в том месте, где вы хотите разместить камни. Затем используйте зернистую пасту через трафарет. Песчаная паста является лучшим материалом для изготовления камней.

После того, как вы нанесете трафарет на каждую сторону дома, вот как выглядят камни.

Нанесите грунтовку нужного цвета для «раствора» между камнями.

А вот и камни после покраски слоями краски.

Дополнительно — приклейте оконный материал к задней части дома

Часто я приклеиваю тонированный пластик за окнами дома, чтобы свет имел другой цвет. Вы можете увидеть синий оттенок за прямоугольными окнами на изображении выше. А на другом доме вы можете увидеть желтый цвет окон другого дома на фото ниже. Для тонировки пластика использую спиртовые чернила, подобные этим .

Покраска частей крыши

Для этого дома я выбрал простую отделку крыши, потому что передняя часть дома очень сложная. Просто имеет смысл сделать более простую крышу, когда у вас так много визуальных деталей на самом доме. Чтобы сделать крышу, подобную этой, покройте части крыши пастой из песка для придания текстуры. Загрунтуйте после того, как покроете песчаной пастой. Затем покрасьте базовым цветом краски, которым является Tumbled Glass. Наконец, немного подкрасьте его черной краской.

Затем склейте дом

Мне нравится этот шаг, потому что вы получаете первое представление о том, как выглядит дом. Нанесите толстый слой клея на выступ для клея сбоку. Затем склейте домик вместе, поддерживая склеиваемую поверхность скрепками и малярным скотчем. Вы знаете, мне нравятся эти два инструмента, которые помогают мне склеивать дома. Я не делал фото, но записал короткое видео, в котором показано, как склеить дом на образце дома, сделанном из картона.

Вот видео о том, как сделать дом на Хэллоуин.

Приклейте основную часть крыши на место

Просто прикрепите основную часть крыши на место, нанеся каплю клея вдоль каждого края фронтона. Иногда вам нужно внести небольшие коррективы в то, как часть крыши подходит к дому, потому что толщина материалов варьируется. Так что вам, возможно, придется немного подрезать по бокам крыши, чтобы она подошла.

Следующий шаг, приклейте фронтоны на место

Хорошо, теперь мы приклеиваем передние части фронтона на место. Опять же, спасает малярный скотч, потому что он удерживает все маленькие детали на месте, пока клей сохнет.

Сначала приклейте средний фронтон на место.

Затем приклейте два боковых фронтона на место. Иногда приходится подрезать среднюю часть бокового фронтона, чтобы он поместился в нижней части V-образного пересечения. Обратите внимание, что одна сторона боковой части двускатной крыши длиннее, поэтому она будет поддерживаться свесом крыши.

Теперь приклейте три удлинителя на место

Сначала приклейте передний удлинитель на место, нанеся толстый слой клея на выступы клея на задней части удлинителей. Мне нравится удерживать их на месте, а не использовать в этом случае малярную ленту, потому что я могу немного надавить, чтобы удлинитель лучше приклеился.

Приклейте окна и дверь к дому

Вы можете сделать этот шаг до или после сборки дома. Это действительно не имеет значения. Но мне определенно нравится этот шаг, потому что вы действительно можете увидеть, как выглядит дом.

Я просто хочу дать вам пару советов. Во-первых, в файле есть несколько вариантов окон. Мне нравится вырезать окна и аксессуары из картона, но некоторые части окон имеют слишком много деталей, чтобы их можно было вырезать из картона. Итак, что я сделал, так это вырезал детализированные окна из картона и обрамил их картоном. Вы можете увидеть это на изображении ниже. Мне нравится, как внешнее окно обрамляет рисунок внутри.

Кроме того, другие окна и двери хорошо работают, так что вы можете использовать этот шаблон для других сезонов.

Изготовление картонной основы

Моя техника изготовления картонной основы довольно проста. Вырежьте из гофрокартона несколько слоев понравившейся вам формы. Склейте слои гофрокартона между собой с помощью горячего клея. Затем накрыть скомканной коричневой бумагой и раскрасить. Честно говоря, я перекрашивал эту базу раза 4. Я продолжаю пытаться сделать его жутким и переусердствую раз за разом. Вот последняя итерация базы.

А вот и один из неудачно окрашенных вариантов на базе. О чем я только думал?

Мой лучший мастер-класс по изготовлению картонной основы для такого дома смотрите в этом посте.

Также мне нужна была специальная основа для этого конкретного дома, поэтому я включил выкройку в бесплатный файл. Верхний слой имеет меньшее отверстие, потому что Каменный дом довольно узкий.

Приклейте домик к основанию

Чтобы приклеить домик к основанию, нанесите толстый слой клея на дно домика и приклейте к основанию. Загрунтуйте основу, затем покрасьте окончательным цветом. Напрягите его, чтобы он идеально подходил для Хэллоуина. Как я уже сказал выше, я красил основу этого дома 4 раза, пытаясь получить основу с некоторой грустью, но не слишком сильно, чтобы отвлекать внимание от дома.

Теперь УКРАШАЙ!!

Этот шаг не самый лучший мой навык. Хотя я довольно творчески отношусь к домам, я немного бездельник в украшении домов. Частично это потому, что я не хочу, чтобы ландшафтный дизайн скрывал какие-либо детали моего дома. Отчасти это связано с отсутствием воображения. Так что для украшения этого дома я использовал только мини-тыквы Тима Хольца, потому что я действительно думаю, что дома достаточно. О, я добавил фехтование. Этот узор забора из моей следующей книги о домиках на Хэллоуин. Я добавлю ссылку, когда я закончу в течение следующей недели или двух.

В конце концов, я превратил трафаретную каменную версию в заснеженную морозную версию. Что ты думаешь об этом?

Итак, приступим. Творческое веселье ждет.

Люси

P.S. Не забудьте прикрепить к своей любимой искусной доске Pinterest.

Три фронтона # 91805 | Компания по планированию дома

Добавить в избранное

Поделиться



HouzzHouzz

Увеличить изображенияОбратные изображения

На фотографиях могут быть показаны изменения, внесенные в планы.
Авторские права принадлежат дизайнеру.

План этажа

Подробная информация о плане

Основные детали

Living SQ FT:

2700 кв. Фт

1 -й этаж SQ FT:

1400 кв. кв. фут

Гараж кв. фут:

484 кв. фут

крыльца кв.

спальни:

4

Полные ванны:

2

Половина ванны:

1

Полы:

2

Основной стиль:

Фарм

Сторонние стиля:

, традиционные

КОЛЛЕКЦИЯ

. :

Планы двухэтажного дома, планы дома с 4 спальнями, планы дома строителя, планы нового дома, планы в настоящее время собраны Уклон основной крыши:

5/12

Каркас крыши:

Ферма

Тип основной стены:

Деревянный каркас 2×4

Материал наружной стены:

Вертикальный сайдинг и камень

Функция экстерьера и крыльца:

Покрытое крыльцо

Подробная информация о интерьерах

Высота потолка первого этажа:

9′-1 «

Высота потолка второго этажа:

8′-1″

Кухня:

Уголок для завтрака/обеденная зона, Барная стойка или полуостров, Кухонный остров, Большая кухня, Роскошная кухня, Проходная или пристенная кладовая

Особенности подсобного помещения:

Подсобное помещение на первом этаже, Рядом с кухней или гаражом, Прихожая или прихожая, Негабаритная

Характеристики главного люкса:

Главный люкс на втором этаже, отдельная ванна и душ, отдельный туалет, гардеробная

Внутренние особенности:

Кабинет, кабинет, библиотека или кабинет, торжественная столовая, повседневная или открытая гостиная

Гараж

Гараж:

2 машины

Тип гаража:

Пристроенный

Ориентация гаража:

Боковой вход

Особенности0002 Хранилище

Что в планах?

Новое в планировании покупки?

• Что нужно знать о планах закупок

  Вы собираетесь приступить к захватывающему процессу, наслаждайтесь им!

  Вот что вам нужно знать о покупке планов дома в HPC:

  • Планы каждого дизайнера и архитектора создаются в своем собственном уникальном стиле и содержимом. Обязательно прочитайте вкладку «Что в планах», и если вы не видите то, что ищете, обязательно позвоните нам.

  • Планы дома не спроектированы. Обратитесь в строительный отдел, где строится конструкция, чтобы узнать, требуется ли проверка инженеров. Мы можем помочь в разработке вашего плана, если вы не можете найти местного специалиста, который может вам помочь.

  • Ваш строительный отдел может также потребовать, чтобы план вашего участка был включен в заявку на получение разрешения на строительство. Местный специалист по проектированию в вашем районе должен быть в состоянии помочь вам в этом, а также оценить выбранный вами план, чтобы убедиться, что он соответствует местным требованиям к зданию в отношении погодных и сейсмических условий.

  • Пожалуйста, прочтите и поймите ваше лицензионное соглашение. Это четко определит, что вы можете и не можете делать со своей строительной документацией.

  • Электронные форматы продаж пакетов (файлы PDF и CAD) являются окончательными. Печатные строительные документы можно обменять с комиссией за обмен в течение 30 дней с момента покупки.

  • Если вы не приобрели дополнительную лицензию на постройку (одноразовую дополнительную или дополнительную на несколько построек), вы можете построить структуру один раз. Право собственности на строительные документы не может быть передано или продано.

  • Если вы не приобрели пакет для печати, вы не можете делать дополнительные копии плана без разрешения дизайнера.



• Описание пакетов планов




  Готовы приобрести планы и не знаете, какой пакет строительных материалов выбрать? Мы надеемся, что следующее поможет вам принять решение. Обратите внимание: пакеты планов различаются и могут быть доступны не на всех планах.

  1 набор учебных пакетов

  Этот единый набор распечаток позволит вам полностью просмотреть план, получить точные сметы расходов на строительство и обдумать индивидуальные изменения дизайна, которые вы, возможно, захотите внести. Учебные наборы имеют маркировку Не для строительства и не имеют лицензии, необходимой для законного строительства дома. Не беспокойтесь, однако, мы разрешаем 100% кредит на обновление для получения сборного лицензированного строительного пакета в течение одного года после покупки 1 комплекта учебного пакета.

  5 и 8 комплектов для печати

  Это лицензированные пакеты для печати со строительной документацией, распечатанной и отправленной вам.

  Пакет PDF для печати

  Этот пакет PDF представляет собой неизменяемый файл PDF, предназначенный только для печати, который экономит время, газ, деньги и бумагу! Многие подрядчики и строительные юрисдикции работают с цифровыми форматами строительной документации. Пакет для печати в формате PDF позволяет вам или вашему подрядчику распространять строительные документы среди субподрядчиков, использовать электронные документы для подачи заявки на разрешение на строительство и распечатывать нужные комплекты, когда они вам нужны.

  PDF Master

  Разблокированный редактируемый файл PDF. Те же удобства, что и в пакете для печати в формате PDF, с дополнительным преимуществом, которое позволяет вашему местному специалисту вносить инженерные пометки или вносить изменения в проект с помощью совместимого программного обеспечения.

  Электронные файлы САПР

  Использование совместимого с САПР программного обеспечения, использующего форматы файлов .dwg или .dxf, позволяет вам или местному специалисту изменять строительные документы и интегрировать эти изменения во весь план. После того, как модификации или инженерные решения включены в ваш проект, вы можете воспроизвести столько копий плана, сколько необходимо для построения конструкции.

  Все еще не знаете, какой пакет выбрать? Вы можете обсудить это со своим застройщиком или позвонить нам.

• Как оценить план

  При просмотре планов чаще всего внимание в первую очередь привлекает внешний вид. Вам нравится внешний вид, это именно то, что вы себе представляли, но как насчет дизайна внутри? Важно потратить некоторое время и переварить элементы интерьера дизайна. Вот несколько соображений, которые следует учитывать при оценке того, подходит ли вам этот план.

  • Прежде всего, подумайте о том, как вы живете в своем доме.
  • Вы или ваша семья предпочитаете иметь одно или два места для сбора всех вместе, или вы предпочитаете иметь больше уединенных мест в вашем доме.
  • Подумайте, как вы перемещаетесь по дому в повседневной жизни. Визуально пройдите через парадную дверь, через что вы проходите или мимо? Сделайте то же самое с задней двери и входов в гараж.
  • Ваша семейная жизнь более формальная или повседневная, и дополняют ли жилые помещения дизайн вашего образа жизни?
  • Впишется ли ваша имеющаяся мебель в пространство?
  • Если у вас есть семья, хотите ли вы, чтобы главная спальня находилась рядом со второстепенными спальнями или была отделена?
  • Вы развлекаетесь? Есть ли элементы на плане этажа, которые позволяют легко развлекаться?
  • Как вы ухаживаете за бельем? Вы бы предпочли, чтобы прачечная находилась рядом с кухней, гаражом или рядом со спальнями?
  • Место для хранения? Достаточно ли?
  • Рассматриваете ли вы доступ наружу? Вы хотите расширить свою жизнь в помещении на улицу? Есть ли подходящие веранды или патио для того, как вы хотите наслаждаться своим двором? Где вы разместите гриль или садовую мебель?
  • Вид? Что ты увидишь, когда выглянешь в окно? Нужно больше конфиденциальности или нужно больше доступа к просмотру?
  • Убедитесь, что в вашем гараже поместятся автомобили, дом на колесах или лодка. Адекватное хранение? Вы хотите или вам нужна дверь на улицу за открывающимися гаражными воротами? Коммунальная раковина? Место для дополнительного холодильника или морозильной камеры?
  • Подумайте о том, что вам не нравится в вашем нынешнем доме/месте жительства. Указав эти области вашего текущего дома, которые вам не нужны, вы можете убедиться, что они будут рассмотрены в следующем.

  Внимательно изучив его, вы можете обнаружить, что план был бы идеальным с некоторыми изменениями в дизайне. HPC, безусловно, может помочь вам в этом с помощью наших услуг по настройке.

• Процесс персонализации

  Итак, вы нашли почти идеальный дизайн и ловите себя на мысли, что «если бы только». Будь то изменение размера комнаты, добавление пространства или функций или перемещение вещей, мы можем помочь вам взять этот почти идеальный дизайн и сделать его идеальным для вас.

  Очень интересно составить план, точно соответствующий вашим потребностям и желаниям, будь то ваш дом, гараж или даже потенциальная инвестиционная недвижимость.

  Когда вы найдете свой план, нажмите кнопку «Начать», расположенную на странице сведений о плане. Здесь вы сможете поделиться с нами изменениями в дизайне интерьера и/или экстерьера. Вы даже можете загрузить эскиз, если он у вас есть. Заполните необходимую контактную информацию и выберите «Отправить запрос».

  После этого HPC направит ваш запрос дизайнеру для оценки ваших изменений и предоставления предложения в течение двух рабочих дней. HPC — это « true quote » веб-сайт плана. Это означает, что HPC не будет делать надбавки к стоимости модификации, мы хотим помочь вам снизить расходы!


Описание плана

Крытая веранда и вертикальный сайдинг с каменными акцентами украшают экстерьер двухэтажного дома в стиле фермерского дома. Фойе имеет высоту потолка 18 футов и предлагает вид на Столовую, Кабинет и Большой зал. Открытая концепция «Большая комната», «Зал для завтрака» и «Кухня» объединены в просторную гостиную и зону отдыха. Кладовая дворецкого находится между парадной столовой и кухней для удобства и дополнительного хранения. У входа в гараж расположены грязевая комната со встроенными шкафчиками, прачечная, два туалета и половина ванны для упорядоченной и удобной уборки. Разделенная лестница ведет на балкон с видом на фойе и четыре спальни. Главный люкс с приподнятым потолком высотой 8 футов 7 дюймов, угловой ванной, душем, туалетным столиком с двойной чашей и большой гардеробной. Ванная в холле обслуживает оставшиеся три спальни и оснащена туалетным столиком с двойной чашей, а также отдельным комодом и ванной. цокольный этаж входит в стандартную комплектацию этого прекрасно спроектированного дома.

10 самых распространенных типов крыш, их плюсы и минусы

Если вы строите новый дом или модернизируете существующий, выбор правильного типа крыши может быть сложнее, чем кажется. В конце концов, крыши делают гораздо больше, чем просто служат самой основной практической цели защиты дома и его жителей от внешних элементов. Например, форма крыши играет важную роль в определении общего вида и стиля дома. Как в примере ниже;

Крыши также обеспечивают дополнительное жилое пространство, а также делают ваш дом более устойчивым, энергоэффективным и защищенным от непогоды, и это лишь некоторые из преимуществ.

Это руководство поможет вам понять и определить лучший тип крыши для ваших конкретных потребностей, желаний и бюджета. Неважно, для вашего дома или для бизнеса, вы получите ценность.

Вот изображение некоторых наиболее распространенных типов крыш в США;

Теперь мы подробно рассмотрим каждый из них в этой статье.

1. ДВУСТОРОННЯЯ КРЫША

Двускатные крыши, также известные как скатные или остроконечные, являются одними из самых популярных крыш в США. Их легко узнать по треугольной форме.

Плюсы:  Двускатные крыши легко отводят воду и снег, обеспечивают больше места для чердака или сводчатых потолков и обеспечивают лучшую вентиляцию. Их изначально простая конструкция позволяет легко строить их и дешевле, чем более сложные конструкции.

Минусы: Двускатные крыши могут создавать проблемы в районах с сильным ветром и ураганами. Если рамы не будут должным образом сконструированы с соответствующими опорами, крыша может рухнуть. Сильный ветер также может привести к отслаиванию материалов от двускатных крыш. Если свес слишком большой, ветры могут создать подъем внизу и привести к тому, что крыша оторвется от стен.

Если двускатная крыша используется в районах с сильным ветром, убедитесь, что используются подходящие распорки, и проверьте крышу после сильного шторма, чтобы убедиться в отсутствии повреждений.

Материалы: Остроконечные крыши могут быть покрыты практически любым материалом, включая битумную черепицу, кедровую крошку, металл, глиняную или бетонную черепицу. Однако, если крыша также имеет вальмы и ендовы, она должна быть либо покрыта гонтом, либо покрыта металлической черепицей или стоячим фальцем, чтобы предотвратить протечки крыши.

Различные типы двускатных крыш

Боковой фронтон: Боковой фронтон — это основная скатная крыша. Он состоит из двух равных панелей, расположенных под углом и встречающихся на коньке посредине здания. Треугольную секцию можно оставить открытой для открытой двускатной крыши или закрыть ее для коробчатой ​​двускатной крыши.

Скрещенный фронтон:  Скрещенная двускатная крыша представляет собой две секции двускатной крыши, соединенные под прямым углом. Два гребня перпендикулярны друг другу. Длина, шаг или высота могут отличаться или не отличаться друг от друга. Это отличный дизайн крыши для домов с отдельными крыльями. Используйте крестообразный фронтон, чтобы акцентировать различные области дома, такие как гараж, крыльцо или слуховые окна.

Передний фронтон:  Фронтальный фронтон расположен у входа в дом. Этот дизайн часто можно увидеть в домах в колониальном стиле.

Голландская двускатная крыша:  Голландский фронтон представляет собой гибрид двускатной и вальмовой крыши. Двускатная крыша размещается в верхней части вальмовой крыши для увеличения пространства и повышения эстетической привлекательности.

2. Вальмовая крыша

Шатровая крыша имеет скаты со всех четырех сторон. Все стороны имеют одинаковую длину и сходятся вверху, образуя гребень.

Плюсы: Шатровые крыши более устойчивы, чем двускатные. Внутренний наклон всех четырех сторон делает его более прочным и долговечным.

Отлично подходят как для сильного ветра, так и для заснеженных районов. Наклон крыши позволяет снегу легко соскальзывать без стоячей воды.

Шатровые крыши могут обеспечить дополнительное жилое пространство при добавлении слухового окна или вороньего гнезда.

Минусы: Шатровые крыши строить дороже, чем двускатные. Это более сложная конструкция, требующая большего количества строительных материалов. Кроме того, при добавлении слухового окна дополнительные швы могут облегчить образование протечек воды в ендовах, если кровельная система не установлена ​​должным образом.

Примечание:  Правильная конструкция и техническое обслуживание необходимы, чтобы мелкие проблемы не превратились в серьезные проблемы.

Материалы: Шатровые крыши, как и двускатные крыши, могут быть изготовлены практически из любого типа кровельного материала, например, из гонта, металла или черепицы.

Различные типы вальмовых крыш

Простой вальм:  Наиболее распространенный тип вальмовой крыши. Он имеет многоугольник с двух сторон и треугольник с двух сторон. Стороны сходятся вверху, образуя простой гребень.

Крестовина:  Аналогична двускатной крыше. Используйте отдельные вальмовые крыши на домах с разными крыльями. Линия, где встречаются две крыши, называется долиной.

Примечание:  В долинах может скапливаться вода. Обязательна правильная гидроизоляция.

3. МАНСАРДНАЯ КРЫША

Мансардная крыша, также известная как французская крыша, представляет собой четырехскатную крышу с двойным скатом с каждой стороны, которые образуют пологую крышу.

Нижний склон намного круче верхнего. Стороны могут быть плоскими или изогнутыми, в зависимости от стиля.

Плюсы: Мансардные крыши могут помочь создать много дополнительного жилого пространства. Использование пространства в качестве полноценного чердака или жилого помещения, называемого чердаком, очень популярно. Стиль поддается либо открытым, либо закрытым слуховым окнам для большей эстетической привлекательности. Этот тип крыш отлично подходит для людей, которым нужна гибкость для будущих дополнений к дому. При первом проектировании и строительстве дома вы действительно можете сэкономить деньги, имея для начала простой дизайн мансарды. Позже вы можете добавить чердак или слуховые окна. Это не только повысит стоимость дома, но и позволит домовладельцам легко вносить дополнения по мере изменения их потребностей.

Минусы:  Низкая скатная часть мансардной крыши не идеальна для районов с сильным снегопадом. Мансардные крыши стоят дороже обычных крыш из-за украшений и деталей, которые в них входят. Но дополнительное пространство и характер могут с лихвой компенсировать дополнительные затраты на первоначальную конструкцию.

Материалы:  Поскольку мансардная крыша имеет такой уникальный дизайн, выбор уникального материала может сделать крышу еще более особенной. Использование металла, такого как медь или цинк, для крутой части крыши может быть более дорогим в начале, но потребует гораздо меньшего обслуживания в будущем, что делает его хорошим долгосрочным выбором.

Использование деревянной или шиферной черепицы в виде ромба позволяет выделить мансардную крышу. Тем не менее,  композитная черепица с перекрытием не должна использоваться . Асфальтовую черепицу все еще можно использовать на более крутых участках крыши в обычном порядке.

Типы мансардных крыш

Мансардные крыши могут иметь различные силуэты, в том числе прямоугольные, выпуклые или вогнутые. Окна очень важны для обеспечения света дополнительной жилой площади. В больших домах также могут быть деревянные ребра, отделка или декоративный камень.

4. Вальмовая крыша

Вальмовая или амбарная крыша очень похожа на мансардную в том смысле, что она имеет два разных ската. Разница между ними в том, что у гамбрела только две стороны, а у мансарды четыре.

Подобно мансарде, нижняя сторона вальмовой крыши имеет почти вертикальный крутой скат, а верхний скат значительно ниже.

Гамбрелов можно увидеть не только на крышах амбаров, фермерских домов и бревенчатых хижин. Их также можно увидеть в домах в голландском колониальном и георгианском стиле.

Плюсы:  Как и мансарда, навес предоставляет дополнительное жилое пространство для чердака, чердака или чердака. К тому же его просто оформить.

Навес  использует только две балки крыши вместе с косынками. Поскольку конструкция довольно проста и требует меньше материалов, это помогает снизить стоимость крыши. Вальмовые крыши также являются отличной идеей для уличных навесов и складских помещений. Их форма может обеспечить больше места для хранения, не занимая больше места.

Минусы:  Двускатная крыша не рекомендуется для районов с сильным ветром или регионов со значительным снегопадом. Открытая конструкция может привести к обрушению крыши под сильным давлением.

Вальмовые крыши также должны быть хорошо сконструированы, гидроизолированы на коньках и регулярно обслуживаться. Рекомендуется ежегодно осматривать вальмовую крышу на наличие повреждений от штормов, проливных дождей или снега.

Windows рекомендуется добавить света в дополнительное пространство. Это и за, и против. В то время как все детали добавят общей красоты дому, они увеличивают вероятность возникновения утечек воды.

Материалы:  Материал, используемый для двускатной крыши, зависит от стиля дома. Широко используется деревянная, битумная или шиферная черепица. Однако использование металла значительно сократит объем необходимого обслуживания.

5.

ПЛОСКАЯ КРЫША ЦИФРОВАЯ КАМЕРА ARGUS

Как следует из названия, плоские крыши кажутся абсолютно плоскими без уклона. Тем не менее, они имеют небольшой уклон для стока воды и дренажа.

Эти крыши обычно используются на промышленных или коммерческих зданиях. Однако они также могут быть установлены на жилых домах как в районах с высоким, так и с низким уровнем осадков.

Большинство людей не задумываются о том, сколько свободного места на открытом воздухе может обеспечить плоская крыша. Так что не отказывайтесь от них полностью при строительстве нового дома!

Плюсы:  Дополнительная жилая площадь на крыше для патио, сада или частичная огороженная комната для пентхауса. Отопительные и охлаждающие агрегаты также можно размещать на плоских крышах, скрывая их от глаз. – Это особенно распространенная практика при проектировании коммерческих крыш.

Дизайн также подходит для установки фотоэлектрических панелей для более энергоэффективного и энергонезависимого дома. Плоские крыши легче построить, чем скатные крыши, и для них требуется меньше строительных материалов, что снижает затраты.

Минусы:  Из-за малого уклона плоские крыши более восприимчивы к протечкам воды. Они не рекомендуются для областей с сильными дождями или сильными снегопадами.

Хотя первоначальные затраты на строительство плоской крыши дешевле, чем на скатную, в долгосрочной перспективе они могут оказаться дороже из-за затрат на техническое обслуживание, текущий ремонт и замену крыши.

Материалы:  Плоская крыша должна быть водонепроницаемой. Лучше всего использовать сплошной материал без швов. Наиболее распространенными материалами являются гудрон и гравий, рулонная кровля, металлические листы, ПВХ, ТПО и резиновая мембрана.

На заметку: Популярность зеленых крыш также растет. Они эстетичны, энергоэффективны, благодаря растительности, выступающей в качестве дополнительного слоя изоляции, обладают охлаждающими свойствами и помогают бороться с эффектом городского острова тепла. Слои создаются с использованием полезных растений, почвы, дренажа и гидроизоляционной мембраны.

6. КРЫША SKILLION

Skillion также называют односкатной крышей или навесом. Это одинарная наклонная крыша, обычно прикрепленная к более высокой стене. – Его можно представить как половину скатной крыши или как более наклонную плоскую крышу.

Крыши Skillion в основном используются для пристроек к домам, навесов и веранд. Однако теперь они также используются во всей конструкции домов в более современном стиле.

Плюсы:  Skillions просты в сборке и требуют гораздо меньше строительных материалов, чем другие типы крыш. Их крутой уклон позволяет снегу и воде легко стекать, что делает их идеальными для регионов с сильным дождем и снегом. Их также можно использовать исключительно в целях дизайна, чтобы добавить архитектурный интерес и эстетическую привлекательность.

Минусы:  Если уклон крыши слишком велик, потолки могут оказаться слишком низкими. Кроме того, у домов, использующих только крышу Skillion, могут быть проблемы в районах с сильным ветром.

Материалы:  Из-за крутого уклона можно отказаться от резинового покрытия и кровельных мембран. Чтобы придать более обтекаемый вид, вы можете использовать стоячий шов, а не плитку или черепицу. Для более экологичного и энергонезависимого дома также можно установить большие фотоэлектрические панели.

7. КРЫША СТРУЖКА

Крыша Jerkinhead использует элементы как двускатной, так и вальмовой крыши. Его можно представить как двускатную крышу с шатровыми концами (обрезанными точками, загнутыми вниз). Или его можно описать как вальмовую крышу с двумя короткими сторонами. – Их также можно назвать подстриженными двускатными или английскими вальмовыми крышами.

Плюсы: Крыши Jerkinhead более устойчивы, чем обычные двускатные крыши. Подрезая или поворачивая точку вниз, крыша становится более устойчивой к ветровым повреждениям. Они также обеспечивают больше места, чем традиционная вальмовая крыша. Более высокий шаг предлагает больше жилого пространства, обеспечивая при этом лучшее армирование. Крыши Jerkinhead придают архитектурный интерес любому дому.

Минусы:  Более сложная конструкция повысит стоимость строительства.

8. КРЫША «БАБОЧКА»

«Баттерфляй» представляет собой V-образную крышу, состоящую из двух тандемных частей, расположенных снаружи под углом вверх. Средняя часть наклонена вниз, где две части встречаются в долине. Общий эффект — крылья бабочки в полете.

Крыша-бабочка популярна для современных, экологически чистых и тропических домов в США.

Плюсы:  Верхний угол внешних краев позволяет использовать большие окна. Это дает дому больше естественного света, снижает счета за отопление зимой и придает дизайну ощущение открытости.

Долина в средней части крыши-бабочки позволяет собирать дождевую воду, что делает ее удобной для районов с сильной засухой. Для этой цели обычно устанавливается водосточная труба, прикрепленная к бочке для дождевой воды или другому типу резервуара для воды. Крыша-бабочка подходит для экологически чистого дизайна дома, так как солнечные панели, системы сбора воды и естественное освещение могут быть легко включены.

Минусы:  Сложность конструкции делает крышу-бабочку более дорогой. Мало того, что первоначальные затраты выше, чем у обычных крыш, но и обслуживание будет дороже.

Очень важно обеспечить гидроизоляцию крыш-баттерфляев. Дренажные системы могут засориться, что приведет к скоплению или утечке воды. Это со временем ослабит столбы, что может привести к обрушению крыши. Открытая конструкция и высокие окна могут затруднить регулирование температуры во всем доме. В некоторых районах может быть намного теплее, чем в других.

Материалы:  Использование прочной непрерывной мембраны без швов является ключом к сохранению водонепроницаемости крыш-бабочки. Другими вариантами являются использование металла, органических материалов или солнечных батарей.

9. КРЫША КАПОТА

Крыши капота, также известные как скошенные крыши, имеют двойной скат, при этом нижний скат имеет меньший угол, чем верхний скат. Это как перевернутая мансарда.

Нижний скат нависает над стеной дома. Этот свес является отличным покрытием для открытого крыльца. Крыши капота не являются обычно используемыми крышами в современных домах. В основном они использовались во французском народном языке, и их можно увидеть в регионах Луизианы и Миссисипи.

Плюсы:  Верхний скат обеспечивает дополнительное жилое пространство для небольшого чердака или сводчатых потолков. Он также подходит для мансардных окон или боковых окон.

Нависающие карнизы не только защищают крыльцо, но и помогают защитить стены от повреждения водой. Вода легко стекает со скатов крыши, а модифицированная вальмовая конструкция делает ее более прочной, чем двускатная крыша.

Минусы:  Сложная конструкция требует больше строительных материалов, и ее сложнее построить. Это делает крышу капота более дорогой, чем другие, более простые конструкции.

Хотя вода легко стекает со склонов, там, где сходятся два склона, образуются долины. Это может привести к скоплению снега и воды. Необходимы дополнительные меры предосторожности для гидроизоляции этих участков.

Материалы: Крыши капота могут быть изготовлены практически из любого материала, включая черепицу, металл и натуральный камень.

10. КРЫША С СОЛТБОКСОМ

Крыша из солончака имеет асимметричную конструкцию: одна сторона представляет собой слегка наклонную плоскую крышу, а другая — наклонную, с фронтонами на каждом конце.

Дома из солончака представляют собой вариации ранних колониальных построек и домов Кейп-Код. Они возникли из-за потребности в большем пространстве. Первые американцы поняли, что они могут добавить больше места с меньшим количеством материала, добавив наклон к существующей двускатной крыше. Вскоре дома были построены с уже добавленной наклонной крышей.

Плюсы:  Наклон позволяет воде легко стекать, что делает крышу солончака подходящей для районов, где бывает сильный дождь. Асимметричная конструкция делает ее более прочной, чем простая двускатная крыша. Это добавляет больше жилой площади, делая дом полутора-двухэтажным.

Минусы:  Дизайн может быть сложным, что увеличивает стоимость строительства. Несмотря на то, что предоставляется больше жилой площади, это не так много, как обычная скатная крыша. Кроме того, в некоторых комнатах могут быть наклонные потолки.

Материалы: Крыши солончаков можно сделать из большинства строительных материалов.

Как видите, есть несколько вариантов выбора новой крыши для дома или бизнеса. И это лишь некоторые из самых распространенных крыш в США. Но есть десятки вариантов на выбор.

, если вы не уверены в своих кровельных потребностях и предпочитаете поговорить об этом со специалистом, отправьте нам электронное письмо по адресу info@springerroof. com или позвоните нам по (786) 866-2324. Мы будем рады помочь вам!

Типы конструкций крыш | Архитектура

От ремесленного до индивидуального, от эпохи Тюдоров до традиционной, от модерна середины века до викторианской эпохи — существует широкий выбор архитектур. Стиль вашего дома часто диктует другие аспекты его внешнего вида, от дверей, окон, содроганий и даже до ландшафта и земли.

Но нет ничего важнее кровельной системы, как с точки зрения ее внешнего вида, так и с точки зрения того, как она защищает самые большие инвестиции, которые многие из нас когда-либо делали. Хотите верьте, хотите нет, но тип конструкции крыши может играть роль в самой кровельной системе.

Типы архитектуры проектирования крыш

Ниже приведены различные типы архитектуры проектирования крыш в их основных формах. По мере увеличения размера дома вы можете увидеть комбинацию типов крыш, чтобы максимизировать пространство или сделать проект более управляемым. И в нестандартных домах может быть три или четыре разных типа кровли.

Остроконечная крыша
Это относительно простая конструкция крыши с двумя наклонными сторонами крыши, соединяющимися на пике или коньке дома. Подумайте о пряничных домиках, которые вы делали на праздники, а может быть, делаете до сих пор! Уклон крыши может быть очень крутым или небольшим, но в любом случае это двускатная крыша.

Крыша с закругленными углами
Также известная как двускатная крыша с обрезанными краями. Возьмите базовую конструкцию двускатной крыши, а затем удалите углы с обеих сторон. Этот тип архитектуры дизайна крыши создает треугольник на обоих концах конька, также известный как «бедро». Это способ придать вашей линии крыши дополнительный интерес.

Перекрестная двускатная крыша
Перекрестная двускатная крыша — это тип конструкции крыши, который включает в себя две двускатные крыши, которые пересекают друг друга перпендикулярно друг другу. Представьте себе длинную остроконечную крышу, идущую с востока на запад. Теперь добавьте еще одну остроконечную крышу, идущую с севера на юг, обычно посередине «другой» крыши, но не всегда.

Другим примером двускатной крыши со скрещенными углами является выступающая двускатная крыша, окруженная с обеих сторон или только с одной стороны крышей с другим уклоном. Есть еще только один конек, где все еще встречается комбинация скатов крыши. Этот тип крыши создает драматический вход.

Шатровая крыша
В то время как двускатная крыша имеет две стороны, которые сходятся на коньке, четырехскатная крыша имеет четыре стороны. Все четыре стороны могут встречаться наверху, как пирамида, или две противоположные стороны (например, сторона, обращенная к западу/востоку) встречаются, чтобы создать небольшой гребень, который другие стороны (север/юг в этом примере) встречаются на обоих концах. Это позволяет сделать карнизы вокруг всех четырех сторон дома.

Голландская двускатная крыша
Этот тип конструкции крыши представляет собой комбинацию остроконечной и вальмовой крыш. Начиная снизу с четырехскатной крыши, четыре стороны поднимаются вверх до определенной точки, где она переходит в двускатную крышу. Теперь есть две стороны, которые имеют вертикальные стороны спереди и сзади дома.

Две другие стороны ведут к хребту. Эти задние и передние фронтоны позволяют при необходимости добавить дополнительное пространство на чердаке или добавить окно для большего естественного света или дополнительного интереса. Этот тип крыши популярен в домах в фермерском стиле, потому что он позволяет делать веранды по периметру.

Вальмовая крыша
Если вы когда-нибудь видели большой красный амбар, вы, вероятно, знакомы с вальмовой крышей. Две стороны крыши встречаются, образуя конек, похожий на остроконечную крышу, с одним поворотом: ближе к вершине крыши наклон меняется на гораздо более пологий. Подумайте о 15-градусном склоне наверху, который затем опускается до 60 градусов и более. Двойные уклоны обеспечивают дополнительное место для хранения в верхней части здания.

Мансардная крыша
Подобно двускатной крыше, подстраивающей двускатную архитектуру, мансардная крыша делает то же самое с вальмовой крышей. Четыре стороны в верхней части крыши наклоняются на один градус перед переходом к более крутому склону. Цель этой крыши — обеспечить больше полезного пространства на чердаке, как и в стиле вальма. Это также очень интересный вид для дома.

Капотная крыша
Принципы конструкции капотной крыши соответствуют архитектуре конструкции мансардной крыши, но наклоны обратные. Склоны в верхней части крыши крутые, а в нижней — более плавные. Этот стиль предусматривает больше покрытия крыльца или патио.

Односкатная крыша
Как бы просто это ни было, односкатная крыша имеет только одну плоскость, начинающуюся низко в одной точке и выше на противоположной стороне. Их обычно можно увидеть в небольших проектах (например, в сарае), потому что в более крупном здании вам понадобится больше материалов для создания «высокой» точки крыши, чтобы создать достаточную наклонную крышу для стока воды.

Плоская крыша
Как следует из названия, плоская крыша имеет небольшой уклон. Всегда будет хотя бы несколько градусов уклона, чтобы вода могла стекать с крыши. Там, где в других архитектурных стилях используются желоба на торцах крыши, плоские крыши оснащены шпигатами, небольшими отверстиями на краю плоской крыши, которые соединяются с водосточными трубами.

Кровельные материалы

Независимо от типа конструкции крыши вашего дома, обратите особое внимание на типы материалов, которые вы хотите использовать для замены крыши. Вы заменяете крышу на простой арендованной двускатной крыше или строите индивидуальный дом «навсегда»? Хотя стоимость всегда имеет значение, она не должна быть единственным фактором.

Композитная или архитектурная черепица лучше сдается в аренду, чем шифер, в то время как металлическая кровля будет идеально смотреться на ферме с вальмовой кровлей. Крыша играет большую роль в общей эстетике вашего дома, поэтому следует учитывать материал и даже цвет кровли.

Установка крыши не менее важна: как бы хорошо она ни выглядела, если крыша протекает, несчастье обязательно последует. Если ваша кровля представляет собой комбинацию конструкций, опыт будет иметь значение, когда придет время создавать бесшовные и водонепроницаемые переходы.

Warner Roofing & Construction: Опытные подрядчики

Имея опыт работы в строительстве, Warner Roofing знаком со всеми типами архитектурных проектов домов и понимает элементы дизайна, которые могут повлиять на определенные типы кровли. Когда вы работаете с нами, вы будете работать с проектно-строительной компанией, которая поможет спланировать идеальную кровельную систему для вашего дома.

Помимо поиска идеальных кровельных материалов и непревзойденного мастерства, Warner Roofing может еще больше защитить ваш дом с помощью установки, ремонта и облицовки водосточной системы. Хотите добавить дополнительные достопримечательности, а также естественное освещение? Мы устанавливаем световые люки и солнечные трубы на протяжении десятилетий.

Готовы обновить свою крышу? Свяжитесь с Warner Roofing.

Кукольный домик с тремя фронтонами на продажу

Нажмите на изображение, чтобы увеличить

92018

$69,99

*

/>
В наличии

• Описание
• отзывов
• Также в наборах для кукольных домиков

Компактный и полностью закрытый, этот незаконченный, в разобранном виде 9Кукольный домик 0986 для продажи имеет съемную панель крыши, которая обеспечивает легкий доступ к просторному открытому интерьеру, готовому для всего, что вы хотите. Интерьер полностью открыт, без перегородок и потолка первого этажа. В верхней передней части комплекта также есть небольшой чердак.

В качестве дома это может быть что угодно, от викторианского очарования до современной гавани безмятежности. Или эти большие передние окна будут хвастаться любым бизнесом, а привлекательная утопленная передняя веранда будет приветствовать как гостей, так и клиентов.

Полные инструкции охватывают простую сборку стен и пола, что упрощает сборку собственного комплекта кукольного домика. В инструкциях есть пошаговые инструкции для многосекционной крыши.

Особенности высшего качества:

• прочная конструкция из 3/8″ МДФ с деревянной дверью, окнами и отделкой
• восемь окон предварительно собраны и включают внутреннюю отделку
• большой световой люк и уникальная стеклянная входная дверь
• Точно спроектированные детали вырезаны и сконструированы таким образом, чтобы они очень плотно подходили друг к другу, что делает этот комплект простым для сборки кукольного домика

15″ Ш x 17″ В x 24″ Г (не включая свес крыши)

Посмотреть версию набора Creatin’ Contest Kit 2018 года «Дом с тремя фронтонами» с аксессуарами можно здесь.

Для доставки этого кукольного домика по воздуху (включая доставку за пределы США) обращайтесь по телефону 1.800.926.6464 или [email protected].

Масштаб: 1/12
Требуется сборка: Да

Масштаб 1/12, также называемый масштабом один дюйм (или масштаб 1 дюйм), означает, что 1 дюйм = 1 фут

Записка о подарке: этот товар поставляется в маркированной коробке, поэтому, если это подарок, вы можете отправить его по адресу, отличному от адреса получателя, чтобы защитить сюрприз.

Средний рейтинг: (на основе 4 отзывов)

Рейтинг Рецензент Обзор Дэниел на 9/19/2019 Отлично подходит для новичков Прочтите инструкции несколько раз, прежде чем двигаться вперед, и у вас не возникнет проблем. Это был мой первый дом, который я построил, и я думаю, что он вышел отличным. Единственная проблема в том, что теперь я не знаю, что делать дальше! Дорис 12.09.2019 Люблю свой новый крошечный дом! Так много возможностей с этим набором для кукольного домика Three Gables. Просто достаточно сложно, чтобы быть вызовом, но не подавляющим. Наслаждаюсь процессом обучения тому, как создать пространство, в котором я действительно хотел бы «жить»! Сьюзан 19. 01.2019 Любить это! Я так люблю его, что теперь у меня их два. Андреа 06.02.2018 Фронтон комплект Очень простая сборка.

Просмотрите и оцените этот товар

Ruff-n-Rustic All American Barn Kit

Цена: $159. 00

Подробности

Комплект поместья Фокскрофт

Цена: $339.00

Подробности

Комплект кукольного домика Джеймстауна

Цена: $339.00

Подробности

Three Gables от Aidlin Darling Design сочетает в себе сельскую местность и современность для семейной усадьбы, вдохновленной искусством и ремеслом выращивания, сбора урожая и приготовления изысканных блюд

Долина Напа, Калифорния, США

Компания Aidlin Darling Design завершила комплекс для семейного проживания, включающий созвездие из трех минималистичных построек, вписанных в существующую местность и предлагающих панорамные виды на окружающий ландшафт Напы.

Расположенная на десяти акрах холмов с видом на долину Напа, эта сельская усадьба была спроектирована для семьи из трех человек, стремящихся к более спокойной жизни вдали от города.

После того, как лесной пожар уничтожил первоначальный проект Aidlin Darling Design, находящийся в середине строительства, семья была полна решимости восстановить современный прочный дом, в котором воплощены аграрные традиции европейских корней отца.

Усадьба является катализатором и основой для жизненных изменений, которые предпринимают ее клиенты: переход матери от юридической карьеры к пожизненной страсти к сельскому хозяйству; отец-предприниматель, возвращающийся к аграрному образу жизни своих сельских европейских корней; и сын-подросток, который преуспевает в пастырской среде.

За вдохновленный дизайн и внимание к деталям в естественной среде, Three Gables недавно был удостоен Международной архитектурной премии 2022 года от Чикагского Атенеума: Музея архитектуры и дизайна и Европейского центра архитектуры, художественного дизайна и городских исследований.

Семья выбрала участок на вершине холма, поросший дубами и выступающими скалами, откуда открывается панорамный вид на окружающие виноградники и холмистую местность.

Дом состоит из триады строений, вдохновленных традиционными группами сельскохозяйственных построек, встречающихся по всей долине Напа.

Его двускатная крыша отсылает к аграрному жаргону долины Напа и детству отца в сельской местности Уэльса.

Внешняя палитра в основном состоит из бетона и стали, которые по своей природе являются огнестойкими материалами.

Прочный фундамент здания и большая часть его стен выполнены из тонко обработанного плитного бетона.

Стальной фальц, остроконечные крыши отводят дождевую воду и отклоняют потенциальные искры, занесенные от отдаленных пожаров.

Последовательность входа под открытым небом состоит из гофрированной металлической крыши, окрашенной стальной конструкции и ландшафтных стен из стали Corten.

Эта крытая дорожка обеспечивает долгожданную тень девять месяцев в году, и в то же время стратегически обрамляет окружающие пейзажи.

Тщательно обработанные дубовые шкафы, потолки и полы в интерьере дополняют структуру из бетона и стали.

Строгий, минималистский подход к деталям интерьера пронизывает дом, повсюду разбросаны нестандартные шкафы из стали, нержавеющей стали и бронзы.

Эта стальная шкатулка, выполняющая функции складских помещений и деликатных домашних весов, служит дополнительным украшением более прочного промышленного каркаса.

Учитывая, что оба родителя являются поварами-гурманами, которые любят готовить изысканные блюда для своих друзей и семьи, кухня и столовая спроектированы как сердце дома.

Пара настаивала на рабочем месте, которое могло бы выдержать удары типичной промышленной кухни; таким образом, заказные шкафы из нержавеющей стали от Abimis были в порядке.

Два больших портала, украшающие восточный и западный фасады столовой, открываются, образуя развлекательное заведение в стиле кабаны в умеренное время года.

Два стальных консольных настила являются прямым продолжением основного жилого помещения.

Эти веранды покрыты алюминиевой решеткой, чтобы еще больше снизить возгораемость снаружи.

Внутри, застекленные окна гостиной обрамляют круглогодичный вид на соседние виноградники.

Главная спальня отделена внутренним двором, который обеспечивает свет, воздух и вид на центр дома, создавая убежище для отдельной спальни.

На нижнем этаже расположены две дополнительные спальни, разделенные обычной медиа-комнатой.

В каждой остроконечной конструкции дома есть кабинет для каждого соответствующего члена семьи.

В главном доме верхний этаж спроектирован как открытый чердак, который сын может использовать в качестве кабинета и мастерской.

Офис жены находится на отдельном чердаке, к которому ведет мост на крыше. Пространство, похожее на домик на дереве, обеспечивает тихое биофильное уединение.

Кабинет отца находится в гараже. Интерьер представляет собой светящуюся белую призму с остеклением, обращенным как на восток, так и на запад.

Этот триптих индивидуальных рабочих сред предоставляет членам семьи уединенное пространство для размышлений и творчества, в то время как кухня, столовая и гостиная воплощают суть общения и совместного использования.
