Двускатная крыша: стропильная система под металлочерепицу

Металлочерепица – легкий, прочный, эффектный кровельный материал, идеально решающий задачи малоэтажного строительства. Ее стальная выносливость отлично сочетается с неоспоримыми технологическими плюсами. Укладка крупногабаритных листов производится в десятки раз быстрее в сравнении со штучными соперниками. Служит долго, не требует мощной основы.

Провести монтаж кровли и соорудить простой каркас для укладки можно своими руками. Затруднений в работе не будет, если знать, как устроена двускатная крыша — стропильная система под металлочерепицу и процесс укладки обязаны учитывать технические и технологические особенности покрытия.

Металлическая черепица относится к классу продуктов прокатного производства. По сути, это старая знакомая листовая сталь, профилированная в двух взаимно перпендикулярных направлениях. Образованные в результате профилирования продольные и поперечные волны придают листам схожесть с керамическим кровельным прототипом. Наружную сторону оснащают цветной полимерной пленкой, выполняющей защитную и декоративную функции.

Недостатки материала и способы их устранения

Возможность имитировать кровельную керамику не избавила материал от стандартных недостатков металла. Тонкие листы стремительно нагреваются под солнечными лучами и быстро прощаются с теплом при малейшем понижении окружающей температуры. Изоляции никакой: тепловые и звуковые волны запросто проникают через стальную кровлю внутрь и беспрепятственно выходят наружу. Перечень минусов веско дополняет способность собирать конденсат из-за разницы в теплотехнических качествах самого покрытия и контактирующих с ним элементов стропильного каркаса.

Низкие изоляционные показатели и конденсат – два «бича» металлической кровли. Избавиться от них можно, вооружившись сведениями о грамотном построении каркаса с правильно уложенным кровельным пирогом. Если устройство стропильной системы под металлочерепицу проведено в соответствии со всеми технологическими предписаниями, осложнения с укладкой материала и эксплуатацией сооружения не возникнут.

Для того чтобы традиционное поведение стальной кровли не беспокоило владельцев и не стало причиной преждевременного износа, необходимо правильно распределить слои кровельного пирога. Ответственность за распределение несет стропильная система, в списке обязанностей которой:

• Удержание составляющих кровельного пирога, укладывают которые сверху, снизу и между стропильными ногами.
• Формирование воздушных каналов, устраняющих конденсат, а зачастую и возможность его появления.
• Подготовка ряда выставленных в одной плоскости опор для устройства будущих скатов путем укладки профилированных листов.

Если образно сравнить кровельную систему с живым организмом, то скажем так: жить и нормально функционировать «пациент» будет только со здоровым опорным аппаратом. В нашем случае со стропильным каркасом. Методика борьбы с недостатками стального покрытия как раз и заключается в выборе и точном соблюдении безукоризненно подходящей схемы монтажа стропильной системы под последующую укладку металлочерепицы.

Типы стропильных систем под металлическую кровлю

Крыши с металлочерепичным покрытием водружаются над объектами постоянного и временного проживания. Интересно смотрятся покрытые металлической «чешуей» беседки, веранды, бани. В зависимости от назначения сооружения и условий его эксплуатации крыши с металлочерепицей устраивают с утеплителем или без него. Наличие теплоизоляции тесно связано со структурой стропильного каркаса:

• Для утепленных крыш сооружается система, включающая три изоляционных слоя и один или два вентиляционных контура.
• Для холодных крыш устраивают систему с одним изоляционным слоем и одним вентиляционным контуром.

Утепленные кровельные конструкции возводят, если планируют круглый год активно пользоваться чердаком. Стропильные каркасы теплых крыш рассчитывают так, чтобы плиты утеплителя располагались в пространстве между стропилинами. Аналоги без утеплителя водружают на небольшие дачки и строения, предназначенные для временного пребывания.

Кровля без теплоизоляции сооружается также в случае утепления чердачного перекрытия. Например, над баней или жилым домом с невысоким, явно не предназначенным для эксплуатации чердачным пространством разумнее уложить утеплитель между потолочными балками либо над ними.

В строительстве стропильных каркасов под укладку профилированных листов применяют металлопрокат и пиломатериалы. Металлические изделия ближе по свойствам к покрытию, но под задачи частного строительства больше подходит древесина. С ней проще работать самостоятельному хозяину, принявшему решение своими руками построить и покрыть крышу.

Из пиломатериала несложно самому изготовить все элементы каркаса, собрать и соединить их в стропильную систему. Дерево теплее и привлекательней по экологическим аспектам.

Преимущества двухскатной конструкции

Самым простым вариантом строительства стропильной системы для укладки металлочерепицы по праву признана конструкция с двумя скатами. Ее прямоугольные плоскости идеальны для укладки аналогичных по форме листов. Гораздо больше усилий с усердием потребует вальмовая или ломаная мансардная крыша. Многих хозяев удручает повышенный расход крупнолистового материала на кровельные сооружения с полноценными и укороченными вальмами, не радует сложность раскроя.

Производители утверждают, что оптимальной для укладки металлочерепицы будет конструкция с углом наклона скатов от 12 до 15º. Сооружения меньшей крутизны необходимо оснащать усиленным гидроизоляционным ковром. На крышах по-круче увеличивается количество крепежа и уменьшается шаг его установки. В обеих ситуациях бюджет на обустройство будет увеличен за счет приобретения дополнительных изоляционных материалов и метизных изделий.

В зависимости от размеров металлочерепицы и габаритов обустраиваемой конструкции листы укладываются в один, два или более ряда. В приоритете укладка в один ряд, потому что поперечные швы снижают параметры изоляции и потенциально опасны на предмет протечек. Наилучшей длиной листа для обустройства крыш частных домов производители считают 4-4,5 м. Среди предложений большинства поставщиков металлочерепицы есть весьма популярная услуга по нарезке листов в размер, что невероятно удобно для укладки на скаты с индивидуальными размерами. Длина листа равняется сумме длины ската и длины свеса, составляющей 0,4-0,6 м в зависимости от архитектурного решения.

Монтируется металлическая черепица на обрешетку, которая крепится в свою очередь к стропильной системе. Линии всех конструктивных деталей двухскатной крыши строго вертикальные и горизонтальные, что ощутимо облегчает процесс укладки профилированных листов, имеющих аналогичные края. Если стропильная системы построена без изъянов, то с установкой обрешетки и кровли проблем не возникнет.

Выяснили, что стропильная система работает в паре с кровельным пирогом. Схема устройства стропильного каркаса напрямую связана с количеством «пирожных» слоев. Разберем наиболее сложный утепленный вариант конструкции и выясним, какие составляющие нам не понадобятся для сооружения холодной крыши.

Стропильная конструкция двухскатной крыши представляет собой ряд поочередно установленных пар стропильных ног, конструктивные особенности которых зависят от архитектурных данных обустраиваемой коробки. Изготовление и монтаж стропильной системы двухскатной крыши производится согласно правилам, которые регламентирует:

• Наслонная технология, требующая наличия двух конкретных опор для верха и низа каждой стропилиной ноги. Применяется, если у строения есть внутренняя несущая стена или вместо нее установлены достаточно мощные колонны. Использование наслонной методики допускается, если стойки под коньковый прогон можно установить на балки перекрытия с высокой несущей способностью или если перекрытие выполнено ж/б плитами.
• Висячая технология, требующая опоры только для низа стропильных ног. Верх элементов висячей стропильной системы попарно упирается друг в дружку. Применяется, если у коробки нет внутренней несущей стены и возможности установить опоры под коньковый прогон.

Рекомендованный производителями металлочерепицы шаг установки ног стропильной системы от 60 до 90см.

Вариант #1 — стропильный каркас для теплой крыши

Использование утеплителя заставляет прибегать к технологическим ухищрениям, благодаря которым важный для конструкции слой сможет сохранить изоляционные качества. А они неизбежно сократятся при намокании, т.к. появившаяся в теле материала вода будет способствовать прохождению тепловых волн.

Вода в теплоизоляции появляется в трех ситуация, это:

• Проникновение бытовых испарений, атакующих теплоизоляцию изнутри эксплуатируемого сооружения.
• Образование конденсата из-за разницы температур за пределами строения и на чердаке.
• Протечки, наблюдающиеся в период снеготаяния и обильного выпадения осадков, появившиеся в результате несоблюдения технологии и ошибок в работе.

Исключить перечисленные напасти просто обязан грамотно уложенный кровельный пирог, правильно распределенный и надежно зафиксированный стропильной системой.

Кроме того в обязанности стропильной конструкции входит формирование вентиляционных каналов, по которым воздушные потоки омывают теплоизоляцию и внутреннюю поверхность металлической черепицы.

Созданные путем установки обрешетки и контробрешетки каналы-продухи создают условия для регулярного проветривания и выведения конденсата из пространства под кровлей, тем самым продлевая жизненный цикл самой кровли и деревянных деталей стропильной системы.

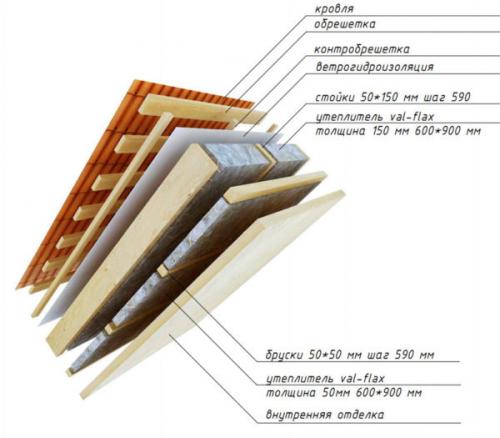

Если представить себе условный срез теплого кровельного пирога со стропильной системой изнутри отделанной уже конструкции, то последовательность слоев и вентиляционных каналов будет следующей:

• Вагонка, панели гипсокартона или подобный материал, применяемый для внутренней отделки чердачного пространства.
• Внутренняя обрешетка, предназначенная для фиксации пароизоляционного слоя к стропилам.
• Пароизоляция, препятствующая проникновению в утеплитель бытовых испарений.
• Стропила, между которыми укладывается утеплитель.
  Ширина стропильной ноги должна быть на 3-4см больше, чем толщина теплоизоляции. Иными словами, между верхней плоскостью, образованной соседними стропилинами, и наружной поверхностью утеплителя должен остаться указанный зазор для вентиляции. Если толщина утеплителя равна ширине стропилин, т.е. теплоизоляция лежит заподлицо с условной плоскостью ската, к стропильным ногам прибивают обрешетку из бруска со стороной 30 или 40мм. Она-то создаст требующийся зазор.
• Гидроизоляция, которую стелют либо на стропильные ноги, если в установке контробрешетки не было необходимости, либо на контробрешетку. Классической полиэтиленовой гидроизоляционной пленке запрещено контактировать с утеплителем, чтобы в теле его не появилась влага. Гидроизоляционным материалам класса полимерных диффузных мембран разрешается лежать непосредственно на утеплителе, потому что они способны пропускать наружу излишек влаги, не впуская ее внутрь. Поэтому при использовании полимерных мембран создавать вентиляционный канал между гидро- и теплоизоляцией не нужно.
• Наружная обрешетка, выполняющая одновременно три значимые функции. Она применяется для крепления гидроизоляции, для формирования очередной продухи между гидроизоляцией и металлическим покрытием и служит основой для установки листов металлочерепицы.
• Финишное покрытие.

В качестве гидроизоляции кровельных систем под металлочерепицу и профнастил нельзя использовать битумные разновидности рулонных материалов. При нагревании изоляция и кровля будут выделять вещества, разрушающие структуру друг друга.

Подытожим. Стандартный кровельный пирог утепленной крыши имеет три слоя и два вентиляционных контура, если в строительстве использовалась классическая гидроизоляция. В пироге с полимерной диффузной гидроизоляцией три слоя и один вентиляционный канал. Все составляющие крепятся к стропильной системе, которая обязана стойко держать вес материалов и снеговую нагрузку. Для отечественной средней полосы величина суммарной нагрузки составляет примерно 200 кг/м².

Чаще всего стропильные ноги под металлические кровли изготавливают из доски сечением 50×100 либо 50×150мм, если рекомендованный производителем материала шаг установки стропилин был соблюден. Если расстояния между стропильными ногами больше рекомендованного значения, сечение наружной обрешетки следует увеличить.

Вариант #2 — стропильная конструкция для холодной крыши

Схема кровельной конструкции без утепления выразительно подтверждает, что именно теплоизоляционного слоя в ней нет. А это значит, что необходимость в укладке всех видов защиты утеплителя от намокания тоже отпадает. Однако гидроизоляция все же нужна в качестве защиты деревянной стропильной системы на случай протечек. И вентиляцию между водоотталкивающим материалом и металлическим покрытиям тоже следует соорудить.

Разрез холодного кровельного пирога под металлочерепицу выглядит так:

• Стропильные ноги, сечение которых рассчитывается без учета веса утеплителя и сопутствующих компонентов.
• Гидроизоляционный слой, уложенный поверх стропильных ног.
• Обрешетка, предназначенная для обеспечения вентиляционного зазора, фиксации гидроизоляции и крепления листов металлической черепицы.

Обрешетка для обоих типов стропильных систем укладывается особым образом. Шаг ее установки определен расстоянием между соседними поперечными ступеньками металлочерепичного листа. Расстояние зависит от марки кровельного покрытия, в среднем составляет 300, 350 и 400мм.

У стартовой решетины размеры должны отличаться от последующих рядовых брусков. К примеру, если все рядовые решетины сделаны из бруска сечением 30×50мм, то для изготовления самого первого от линии карниза элемента нужно взять брусок 50×50мм. Расстояние между стартовым бруском и линией карниза всегда меньше шага между рядовыми решетинами. Так надо, чтобы первая поперечная ступенька листа точно легла на основу.

С процессом возведения стропильной системы и монтажа металлочерепицы наглядно ознакомит видео:

Разобранные «по полочкам» схемы устройства стропильных систем с утепленными и холодными кровельными пирогами представляют собой общее руководство к действию самостоятельного кровельщика. На деле конструкции модернизируются и адаптируются к реальным условиям конкретного объекта. Однако основой для собственной разработки они вполне могут послужить.

---

Будьте в курсе!

Подпишитесь на новостную рассылку

Двускатная крыша дома своими руками: инструкция по строительству

Из всех типов крыш двускатная пользуется самой большой популярностью среди застройщиков. Это очень удачная конструкция универсального использования. Такие крыши можно ставить как на больших многоэтажных зданиях, в том числе и с мансардами, так и на различных хозяйственных пристройках.

Двускатная крыша дома своими руками

Кроме того, стропильные системы по сложности относятся к средней категории, проще только плоские. За счет существования огромного количества вариантов различных упоров, стяжек, накладок и т. д. для каждого варианта двускатной крыши можно подобрать индивидуальные варианты.

Конструктивные элементы двускатной крыши

Но всегда следует помнить, что двускатная крыша дома своими руками может быть построена только теми, кто имеет опыт выполнения кровельных работ.  Проходить обучение на этом архитектурном элементе категорически не рекомендуется – слишком дорого, в конечном счете, обходятся ошибки. Работы лучше разбить на несколько этапов, каждый из них выполнять в строгой последовательности.

Содержание статьи

• 1 Этапы строительства
  • 1.1 Стропильная система
  • 1.2 Цены на брус
    • 1.2.1 Изготовление мауэрлата
    • 1.2.2 Изготовление стропильных ног
  • 1.3 Покрытие крыши
  • 1.4 Цены на ветрозащитные мембраны
  • 1.5 Монтаж металлочерепицы
  • 1.6 Цены на металлочерепицу
  • 1.7 Видео – Как сделать двускатную крышу

Чем планомернее будут выполняться работы, тем меньше риски ошибок. Намного выгоднее продумать план действий, чем в спешке принимать необдуманные решения по ходу выполнения работ. Это не только увеличивает время строительства, но и существенно понижает его качество.

Наименование этапа	Содержание
Планирование	Следует определиться с элементами двускатной кровли, рассчитать параметры стропилин, их расположение, дополнительные элементы и т. д. Во время разработки проекта принимается во внимание климатическая зона проживания, ветровые и снеговые нагрузки и рельеф местности. Исходные данные берутся из таблиц СНиП, адаптируются к существующим условиям. Самостоятельно сделать такие расчеты очень сложно, нужно иметь специальное техническое образование. Да и не надо заниматься расчетами, на это потребуется очень много времени, а результат будет приблизительным. Дело в том, что данные о высоте снежного покрова и силе ветра в СНиП не изменялись около пятидесяти лет. За это время климатические условия претерпели значительные изменения, фактические показатели существенно отличаются от имеющихся в таблицах. Намного проще посмотреть построенные крыши на соседних домах и скопировать параметры несущих элементов. Это быстрее, дешевле и надежнее – прочность таких конструкций подтверждена временем.
Заготовка строительных материалов	Во всех случаях необходимо покупать материалы с запасом. Величина запаса зависит от опытности строителей, сложности крыши и качества материалов. Не нужно экономить на стропильной системе, для ее изготовления следует использовать пиломатериалы не ниже первого класса. Почему? Застройщик не всегда на глаз может увидеть некоторые пророки досок, а первый класс дает гарантию качества в любом случае.
Строительство стропильной системы	Приступать можно лишь после выбора конструкции и полной заготовки всех материалов. Стропильная система – сооружение, которое не имеет второстепенных элементов. Каждый упор, раскос или иной узел выполняет свою функцию, неправильные соединения или нарушения технологии изготовления обязательно станут причиной появления очень неприятных ситуаций во время эксплуатации здания. В настоящее время есть большой выбор крепежных элементов и строительных технологий, позволяющих облегчать физический труд кровельщиков, собирать стропильные системы относительно быстро и надежно. Наиболее опытные строители готовят все элементы на земле по шаблонам, на крыше они лишь собираются в единую конструкцию.
Утеплительные и кровельные работы	Используются только в тех случаях, когда чердачные помещения планируется сделать жилыми. От вида утеплителей во многом зависят параметры кровельного пирога, номенклатура и стоимость материалов. Во время выбора утеплителя обязательно учитываются температурные условия в данной местности. Если толщина рассчитана неправильно, то от утепления будет больше вреда, чем пользы. Минеральная вата быстро отсыреет, деревянные элементы стропильной системы будут эксплуатироваться в условиях повышенной влажности. Как следствие – крыша преждевременно потеряет свои первоначальные показатели устойчивости, потребуется текущий или капитальный ремонт. В некоторых ситуациях затраты на капитальный ремонт могут превышать стоимость нового строительства.
Монтаж системы водоотвода и снегозадержания	Система водоотвода монтируется на всех жилых домах, она не только направляет дождевые воды в выбранный участок, но и не допускает переувлажнения грунтов под фундаментами. Переувлажнение очень опасно – фундаменты неравномерно проседают, на фасадных стенах появляются трещины. Что касается снегозадержателей, то к этому вопросу следует подходить взвешенно. Дело в том, что на скатах с большим углом наклона снег не накапливается, снегозадержатели на них не нужны. Не требуются эти элементы и на крышах с небольшим наклоном (в пределах 20°), снег с таких крыш не падает, а постепенно тает.

Рассмотрим пошаговую инструкцию строительства двускатной крыши дома своими руками.

Стропильная система

Цены на брус

Брус

Начинать работы следует только после того, как решены все организационные вопросы: выбрана конкретная конструкция, подобраны линейные размеры элементов и нагруженных узлов, выбраны способы фиксации. С учетом исходных данных следует закупить материалы.

Важно. Если среди пиломатериалов есть необрезные доски, то их обязательно нужно ошкурить. Делать это надо максимально быстро, при теплой и влажной погоде уже через несколько недель под корой могут появиться вредители.

Рекомендуется деревянные элементы стропильной системы пропитать огнебиозащитой. Покупать можно любую марку, все они действуют примерно одинаково. Как правильно пропитывать доски?

1. Материал должен быть полностью сухим и чистым. Пыль и деревянные опилки сметите метлой, доски разложите ровными рядами.

   Пиломатериал

2. Подготовьте состав согласно прилагаемой производителем инструкции. Пропитывается роликом, малярной кистью или пневматическим краскопультом. Быстрее всего работать валиком, намного труднее и медленнее пропитывать кисточкой. Желательно делать два слоя, второй наносится после высыхания первого. Если цвет пропитки незаметен, то рекомендуется добавить в нее любой краситель.  За счет этого минимизируются риски пропусков покрытия.

   Используемая невымываемая пропитка

   Нанесение пропитки на пиломатериал

3. Высохший и пропитанный материал надо хранить под навесом.

Стропильная система состоит из нескольких важных элементов.

Изготовление мауэрлата

Мауэрлат – элемент стропильной системы, на который упираются стропильные ноги. Он не только воспринимает усилия от стропильной системы, но и равномерно распределяет их по периметру фасадных стен. Изготавливается из досок 50×200 мм, бруса 50×150 мм или 50×200 мм. Есть варианты изготовления мауэрлата из тонких спаренных досок. Решение принимается мастером на месте в зависимости от количества и размеров имеющихся пиломатериалов, максимальных нагрузок на кровлю и физических параметров стен. К силикатным или бетонным блокам мауэрлат фиксируется шпильками примерно через один метр.

Мауэрлат

Важно. Во время крепления следует обращать внимание, чтобы шпильки не попадали в кладочный шов.

Между деревянным брусом и стеной обязательно используется гидрозащита. В этих целях лучше всего применять обыкновенный рубероид, но можно изолировать полиэтиленовой пленкой в несколько слоев, гидрозащитными мастиками или современными неткаными рулонными материалами на модифицированном битуме. Специально покупать их для мауэрлата нет смысла, можно пользоваться оставшимися после других работ кусками.

Крепление мауэрлата: мастер-класс

Изготовление стропильных ног

Если дом высокий, то перед началом изготовления стропильной системы рекомендуется собрать леса. Они облегчат строительные работы по стропильной системе и кровле. Профессионалы знают, что время, потраченное на изготовление или монтаж готовых заводских лесов, всегда окупается в дальнейшем. С ними намного проще выполнять все высотные работы. Еще один несомненный плюс лесов – повышается безопасность труда, а это очень важно.

Строительные леса

Шаг 1. Соберите временный коньковый прогон. С его помощью намного легче и быстрее будут устанавливаться стропильные ноги. Конек оказывает помощь во время выставления размеров, регулирует пространственное положение элементов. Временный прогон собирается на уголки и саморезы, что облегчит процесс демонтажа после завершения сборки конструкции стропильной системы. Элемент изготавливается из различных отрезков, способ временной фиксации не имеет значения. Обращать внимание следует только на один фактор – положение горизонтального бруса. Оно должно быть таким, чтоб стропильные ноги располагались точно посредине здания, а вершины конькового узла стропильных ног находились на одной линии.

Временный коньковый прогон

Обращайте внимание на положение горизонтального бруса

Шаг 2. Сделайте одну пару стропил. Очень внимательно подойдите к решению этой задачи. Проверьте положение ног на всей длине строения, снимайте точные размеры. В дальнейшем эта пара сбудет служить шаблоном для изготовления всех остальных.

Подготовьте на земле рабочее место для изготовления стропильных ног на весь дом. Расстояние стола от земли примерно 1 м, на такой высоте удобно работать. Длина и ширина должна быть такой, чтобы с легкостью помещались заготовки для стропильных ног.

Шаг 3. Изготовьте необходимое количество элементов и подайте их на крышу. Располагайте их сразу примерно на своих местах, так будет легче работать. Во всех случая нужно соблюдать одно универсальное правило: на крыше должен быть порядок, ничто не должно мешать работе или ходьбе. Это и техника безопасности, и качество сборки стропильной системы, и общее время работы.

Посадочное место на стропильной ноге

Шаг 4. Прибейте стропильные ноги. Делается это в два этапа. На первом фиксируются нижние части стропилин к мауэрлатам, прибивать можно обыкновенными гвоздями (просто, дешево и надежно) или металлическими уголками на саморезах. Гвозди выбиваются по одному с каждой стороны стропильной ноги. На крышу воздействуют значительные вертикальные нагрузки, а боковые минимальные. Горизонтальные усилия держит ригель, угловые упоры, метизы. За счет этих элементов обеспечивается достаточная устойчивость, не стоит бояться, что стропильная система ляжет на чердачное перекрытие.

Снизу стропильные ноги фиксируют гвоздями

На втором этапе делается запил в верхней части стропильных ног и их соединение деревянными накладками или металлическими пластинами. Для ускорения работ запиливание делается бензиновой пилой, но работать надо умеючи. Запилы придется делать на высоте в неудобном положении, без практического опыта сделать ровные срезы не удастся.

Недорогую бензопилу можно заказать на Алиэкспресс — Рейтинг лучших бензопил на Алиэкспресс.

Мастер сначала делает разметку для запиливания стропил, по разметке производит резку бензопилой

Во время сборки вначале вбивается гвоздь в торец соединения, затем прикладывается и фиксируется накладка.

Вбивается гвоздь в торец соединения

Прикладывается и фиксируется накладка

Практический совет. На крайних стропилах смонтируйте затяжку из доски 50×150 мм, обязательно между фронтоном и доской уложите гидрозащиту. Затяжка нужна для увеличения устойчивости системы.

После того как все стропильные ноги установлены, демонтируйте временный прогон.

Установленные стропила

Убран временный коньковый прогон

Шаг 5. Установите ригели. Для этого по уровню прибейте элементы на двух крайних ногах, натяните между ними веревку и по ней фиксируйте все оставшиеся. Можно для ригелей использовать тонкие доски толщиной примерно 25–30 мм, но тогда желательно делать по два элемента на каждую стропилину. По одному ригелю с каждой стороны.

Ригели

Ригели (вид снизу)

Шаг 6. Приступайте к монтажу затяжек и вертикальных упоров (бабок). Процесс намного ускоряется, если внизу и вверху натянуть веревки.  По ним можно сразу контролировать правильность положения элементов, нет надобности терять время на проверку каждого из них по отдельности. Затяжки фиксируются к стропильным ногам с двух сторон, между ними ставится вертикальный упор. Верхний конец вставляется между сдвоенными ригелями, элементы прибиваются гвоздями.

Затяжки и бабки

Гидрозащита между брусом и фронтоном

Наращивание досок по длине

Узел соединения затяжек и стропил

Крепление бабок к ригелям

Есть еще один метод фиксации вертикальных опор. Между затяжками и ригелями вставляется отрезок доски, а к нему крепится опора (бабка). Выбирать можно любой, но первый требует меньше времени на монтаж.

Шаг 7. Сделайте карнизный свес. Если длина стропильных ног недостаточна, то к ним придется фиксировать кобылки. Делаются они по размерам из досок, прибиваются гвоздями. Веревкой с синькой отмерьте линии обрезания и выровняйте кобылки по длине. Все эти работы делаются с лесов – просто, легко и безопасно. К торцам прибейте доску 50×200 мм.

Вынос карнизного свеса

Фиксация кобылок для увеличения карнизного свеса

К торцам прибивают доску

Фото: стропила и лобовая доска

Шаг 8. Если нужно сделать большой фронтонный свес, то придется за фронтоном устанавливать стропильные ноги. Фиксируются они к остальным стропилам при помощи доски и металлических уголков.

Фиксация уголками

Потом закрепите стропильные ноги вплотную к фронтону (не забывайте о гидроизоляции), поставьте между ними вставки нужной длины и прикрепите их к стропилам.

Крепление ветровой доски

Фото: к дополнительным стропилам прибиты ветровые доски

На этом основные работы по изготовлению стропильной системы закончены, можно приступать к кровельным работам.

Покрытие крыши

Цены на ветрозащитные мембраны

Ветрозащитная мембрана для кровли

Шаг 1. Установите гидроизоляцию. Фиксируется она степлером на стропильных ногах. Можно применить так называемый финский метод – не доводить ее до конца карнизного свеса примерно на 30 см.

Монтаж гидроизоляции

В чем особенность финского метода фиксации гидроизоляции? В том, что материал не доходит до конца карниза и не препятствует естественной вентиляции подкровельного пространства. Мембрана не крепится на капельник, а свисает в карниз. Финны подсчитали, что количество конденсата влаги, капающего с гидроизоляции, небольшое. Она без проблем испарится, сосульки с карниза зимой не провисают, доски не намокают.

Почему у них так, а у нас нет? Все просто, финны настолько качественно утепляют крышу и чердачное перекрытие, что потери теплого воздуха почти отсутствуют. Отсюда и очень малое количество конденсата на кровле.

В чем преимущества их метода?

1. Высокая эффективность естественной вентиляции подкровельного пространства обеспечивает быстрое удаление влаги.  За счет этого увеличивается время эксплуатации деревянных элементов стропильной системы.
2. Понижается стоимость материалов. Кроме того что уменьшается метраж гидроизоляции, можно применять более дешевые виды. Капельники совсем отсутствуют, а это также заметное снижение стоимости.
3. Экономия времени. Чем меньше элементов нужно монтировать, тем меньше времени теряется на создание крыши. Это экономия не только времени, но и размера заработной платы строителей.

Стоит задуматься о целесообразности и экономической выгоде строгого соблюдения рекомендованных строительных норм и правил.

Шаг 2. Прибейте рейки контробрешетки, высота реек должна быть не менее 50 мм, в противном случае вентиляция недостаточна для удаления влаги и конденсата.

Гидроизоляцию закрепляют рейками

Шаг 3. Закрепите первую и вторую доски обрешетки. Особое внимание уделяйте ее положению и шагу. Дело в том, что ошибка на первой доске станет причиной больших проблем во время установки металлочерепицы – не будет совпадать рельеф покрытия с расположением досок обрешетки, саморезы вкручиваются не на своих местах.

Шаг обрешетки

Вторая доска установлена правильно, если от низа первой до верхнего края второй есть точно 35 см. Этот размер не зависит от их ширины и универсальный для всех видов металлической черепицы.

Доски обрешетки

Шаг 4. Монтируйте обрешетку. Для быстроты монтажа подготовьте шаблон для проверки размеров шага обрешетки. Длина приспособления примерно 40 см, а рабочая часть имеет длину 35 см. Шаблоны могут иметь различную конструкцию, главное, чтобы контролировался этот универсальный размер.

Шаблон

Использование шаблона

Крепление доски обрешетки

Важно.  Если крюки водосточной системы имеют большую длину, то первая доска должна иметь ширину не менее 30 см. Нет такой широкой – прибивайте рядом несколько реек.

На коньке следует оставлять зазор между рейками шириной не менее пяти сантиметров, он служит продухом естественной вентиляции.

Зазор на коньке

Шаг 5. Отступите от крайней стропилины 5–10 см, отбейте на рейках обрешетки ровные линии и отрежьте лишние концы пилой.

Подрезка длинных досок обрешетки

Практический совет. Опытные кровельщики величину отступа точно рассчитывают с учетом размеров листов кровельных покрытий. Дело в том, что металлическая черепица и профилированные листы имеют стандартные размеры перекрытия в зависимости от параметров волны. Нужно узнать ширину монтируемых листов и с учетом этих данных регулировать размеры ската. А то могут возникать ситуации, когда из-за нескольких сантиметров придется покупать дополнительные листы и обрезать большую их часть в отходы.

Для повышения устойчивости стропильной системы с внутренней стороны установите ветровые связи. Это обыкновенные рейки или доски, прибитые по диагонали к скату и нескольким стропильным ногам. Связи лучше прибывать сразу после установки стропильных ног на место до начала монтажа гидрозащиты и обрешетки.

Ветровые связи

Шаг 6. Прибейте торцевые и угловые доски. Чтобы они меньше деформировались, лучше не использовать одну широкую, а две узкие примерно по 20 см и прибывать их в виде ступеньки. Верхняя доска должна выступать над плоскостью обрешетки примерно на 4 см. Этот параметр зависит от высоты волны металлической черепицы или иного кровельного покрытия.

Прибивают торцевые доски

Карнизная планка

На этом работы по строительству обрешетки завершены, проверьте все размеры и приступайте к монтажу кровли.

Монтаж металлочерепицы

Цены на металлочерепицу

Металлочерепица

Прибейте ветровые и карнизные планки с нахлестом примерно 10 см. Ветровые планки можно прибивать и после установки первого листа, это не имеет никакого значения.

Монтаж ветровых досок

Установлены ветровые планки

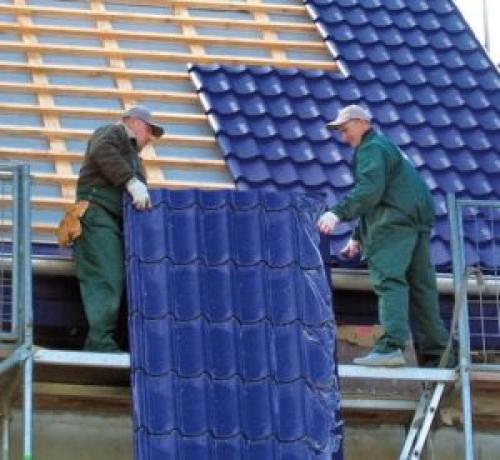

Шаг 1. Установите нижний лист первого ряда, закрепите его пока только двумя саморезами. Уложите второй лист первого ряда и наживите.

Лист металлочерепицы

Монтаж металлочерепицы

Шаг 2. Положите первый лист второго ряда и выровняйте все по карнизному свесу. Работать лучше с натянутой веревкой. Нижний ряд металлочерепицы по карнизному свесу нужно фиксировать через волну. Далее в шахматном порядке на расстоянии примерно 40–50 см (через волну). Горизонтальный нахлест надо прикручивать в каждой волне.

Саморезы необходимо вкручивать в прогиб волны, где лист прилегает к обрешетке

Закрепленная металлочерепица

При необходимости производят резку листов

Шаг 3. Конек лучше начинать монтировать сразу при установке второго ряда, расстояние между листами в этом месте также примерно пять сантиметров. Сам конек можно фиксировать через волну. Если какой-либо саморез держится непрочно, то его выкручивать нельзя. Следует рядом зафиксировать дополнительный, а первый пусть закрывает проделанное в металлочерепице отверстие. Крепится конек длинными саморезами на гребне волны.

Монтаж конька

Настоятельно рекомендуется при покупке металлочерепицы приобретать корректор царапин. С его помощью быстро заделываются механические повреждения лицевого покрытия листа, что увеличивает срок эксплуатации кровли.

Корректор царапин

Применение корректора

Монтаж кровли закончен, устанавливайте водосливную систему.

Монтаж кровли закончен

Вид со стороны ската

Видео – Как сделать двускатную крышу

Фронтоны на крышах из металлочерепицы «Сделай сам»

Pagonya Development Ltd обязуется защищать личную информацию, доверенную нам нашими клиентами. Мы управляем вашей личной информацией в соответствии с Законом Альберты о защите личной информации и другими применимыми законами. В этой политике изложены принципы и методы, которым мы следуем при защите вашей личной информации.

Эта политика применяется к Pagonya Development Ltd и любому лицу, предоставляющему услуги от нашего имени. Копия настоящей политики предоставляется любому клиенту по запросу.

Что такое личная информация? Личная информация означает информацию об идентифицируемом лице. Это включает в себя имя человека, домашний адрес и номер телефона, идентификационный номер и финансовую информацию.

Какую личную информацию мы собираем? Мы собираем только ту личную информацию, которая необходима нам для предоставления услуг нашим клиентам, включая личную информацию, необходимую для:

• предоставления запрошенных продуктов и услуг
• предоставить информацию о продуктах или услугах

Обычно мы собираем личную информацию клиентов непосредственно от наших клиентов. Мы можем собирать вашу информацию от других лиц с вашего согласия или в соответствии с законом.

Мы информируем наших клиентов до или во время сбора личной информации о целях, для которых мы собираем информацию. Единственный случай, когда мы не предоставляем это уведомление, — это когда клиент добровольно предоставляет информацию для очевидной цели (например, когда клиент оставляет информацию на нашем веб-сайте, запрашивая расценки).

Согласие Мы запрашиваем согласие на сбор, использование или раскрытие личной информации клиента, за исключением особых обстоятельств, когда сбор, использование или раскрытие без согласия разрешено или требуется по закону. Мы можем предположить ваше согласие в тех случаях, когда вы добровольно предоставляете информацию для очевидной цели.

Мы предполагаем ваше согласие на дальнейшее использование и, где это применимо, раскрытие личной информации, которую мы уже собрали, для цели, для которой информация была собрана.

Мы запрашиваем ваше прямое согласие для некоторых целей и, возможно, не сможем предоставлять определенные услуги, если вы не желаете давать согласие на сбор, использование или раскрытие определенной личной информации. Если требуется прямое согласие, мы обычно просим клиентов предоставить свое согласие в устной (лично или по телефону) или письменной форме (подписав форму согласия).

В случаях, не связанных с конфиденциальной личной информацией, мы можем полагаться на согласие на отказ. Например, мы можем раскрыть вашу контактную информацию другим организациям, которые, по нашему мнению, могут вас заинтересовать, если вы не потребуете, чтобы мы не раскрывали вашу информацию. Вы можете сделать это, связавшись с нами по телефону или по электронной почте.

Клиент может отозвать согласие на использование и раскрытие личной информации в любое время, за исключением случаев, когда личная информация необходима нам для выполнения наших юридических обязательств. Мы будем уважать ваше решение, но мы не сможем предоставить вам определенные продукты и услуги, если у нас нет необходимой личной информации.

Мы можем собирать, использовать или раскрывать личную информацию клиента без согласия только в соответствии с законом. Например, мы не можем запрашивать согласие, когда сбор, использование или раскрытие происходит в чрезвычайной ситуации, угрожающей жизни, здоровью или безопасности.

Как мы используем и раскрываем личную информацию? Мы используем и раскрываем личную информацию клиента только для той цели, для которой информация была собрана, за исключением случаев, разрешенных законом. Например, мы можем использовать контактную информацию клиента для доставки товаров.

Если мы хотим использовать или раскрыть вашу личную информацию для каких-либо новых деловых целей, мы попросим вашего согласия. Мы не передаем и не продаем какую-либо информацию о клиентах третьим лицам. Мы не можем запрашивать согласие, если это разрешено законом (например, закон позволяет организациям использовать личную информацию без согласия с целью взыскания долга).

Как мы защищаем личную информацию? Мы прилагаем все разумные усилия для обеспечения точности и полноты личной информации. Мы рассчитываем на то, что отдельные лица уведомят нас об изменении их личной информации, которая может повлиять на их отношения с нашей организацией. Если вам известно об ошибке в нашей информации о вас, сообщите нам об этом, и мы исправим ее по запросу, где это возможно. В некоторых случаях мы можем запросить письменный запрос на исправление.

Мы защищаем личную информацию в соответствии с конфиденциальностью информации. Мы прилагаем все разумные усилия для предотвращения любой потери, неправомерного использования, раскрытия или изменения личной информации, а также любого несанкционированного доступа к личной информации.

Мы используем соответствующие меры безопасности при уничтожении личной информации, включая уничтожение бумажных документов и безвозвратное удаление электронных документов.

Мы храним личную информацию только до тех пор, пока это целесообразно для достижения целей, для которых информация была собрана, или для юридических или деловых целей.

Доступ к записям, содержащим личную информацию Физические лица имеют право на доступ к своей личной информации в записях, находящихся на хранении или под контролем Pagonya Development Ltd, за некоторыми исключениями. Например, в соответствии с Законом о защите личной информации организации обязаны отказывать в предоставлении доступа к информации, которая может раскрыть личную информацию о другом человеке.

Если мы откажемся от запроса полностью или частично, мы сообщим причины отказа. В некоторых случаях, когда применяются исключения для доступа, мы можем утаить эту информацию и предоставить вам оставшуюся часть записи.

Вы можете сделать запрос на доступ к вашей личной информации, написав Илье Мышалову, генеральному директору. Вы должны предоставить достаточную информацию в своем запросе, чтобы мы могли идентифицировать информацию, которую вы ищете.

Вы также можете запросить информацию об использовании нами вашей личной информации и раскрытии этой информации лицам, не входящим в нашу организацию. Кроме того, вы можете запросить исправление ошибки или упущения в вашей личной информации.

Мы ответим на ваш запрос в течение 45 календарных дней, если не будет предоставлено продление. Мы можем взимать разумную плату за предоставление информации, но не за исправление. Мы не взимаем плату, когда запрашивается личная информация сотрудника. Мы сообщим вам о любых сборах, которые могут взиматься, прежде чем начать обработку вашего запроса.

Вопросы и жалобыЕсли у вас есть вопросы или опасения по поводу сбора, использования или раскрытия персональных данных компанией «Пагоня Девелопмент Лтд», или по поводу запроса на доступ к вашим личным данным, обращайтесь к Илье Мышалову, генеральному директору.

Если вы не удовлетворены полученным ответом, вам следует связаться с Уполномоченным по вопросам информации и конфиденциальности Альберты:

Управление уполномоченного по вопросам информации и конфиденциальности Альберты

Suite 2460, 801 — 6 Avenue, SW

Калгари, Alberta T2P 3W2

Телефон: 403-297-2728

Бесплатный номер: 1-888-878-4044

Электронная почта: [email protected]

Веб-сайт: www.oipc.ab.ca

Установка: пошаговое руководство [рекомендуется]

Хотите узнать больше об установке металлической кровли?

Если вы оказались здесь, значит, вы либо профессиональный кровельщик, пытающийся повысить уровень своих знаний о металлических кровлях, либо сообразительный домовладелец, желающий взвесить все варианты. В любом случае, вы пришли в нужное место. Это основное руководство по установке металлической кровли расскажет вам о шагах, материалах и различных правилах установки металлической кровли.

В чем преимущество установки металлической крыши?

Ответ на этот широкий вопрос: преимуществ много! Металл продолжает подниматься по лестнице кровельных материалов, которые сегодня выбирают домовладельцы. Металлические крыши теперь бывают разных форм, помимо панелей. Вы даже можете получить металлическую черепицу, которая выглядит как любая стандартная черепичная крыша, но с прочностью, красотой и долговечностью металлической кровли. Другие преимущества:

• Долгий срок службы 40-70 лет!
• Низкие эксплуатационные расходы, за исключением регулярных осмотров и очистки от мусора
• Уникальная привлекательность — ваши соседи будут завидовать
• Они очень энергоэффективны. Металлическая крыша отражает солнечные лучи и может снизить затраты на охлаждение в жаркие летние месяцы и зимой, поскольку является естественным изолятором. Домовладельцы могут экономить до 40% в год.
• Металлические кровли на 30–60 % состоят из переработанных материалов и на 100 % подлежат вторичной переработке в конце срока службы.

Это лишь некоторые из многих преимуществ металлической кровли, и, если она укладывается в ваш бюджет, мы настоятельно рекомендуем сделать это долгосрочное вложение с высокой рентабельностью.

Что нужно для установки металлической крыши?

Прежде чем устанавливать металлическую крышу, вам понадобятся некоторые важные кровельные инструменты и материалы. Поскольку это не ваша стандартная крыша из битумной черепицы, ваш основной кровельный гвоздезабивной и подкладочный слой может не подойти. Но не волнуйтесь — у нас есть для вас полный список.

• Ножницы авиационные
• Бутиловая лента
• Плотницкий карандаш
• Меловая линия
• Дрель/винтоверт
• Отделка карниза
• Привязь для защиты от падения (попробуйте эту, признанную лучшей)
• Отделка фронтона
• Молоток
• Ручная закаточная машина
• Ледяной и водный щит
• Внутренние полоски из пенопласта
• Металлические кровельные панели
• Герметик для металлической кровли
• Ножницы по металлу
• Съемник для гвоздей
• Внешние полоски из пенопласта
• Крышка конька
• Кровельные гвозди
• Чехлы для кровельных вентиляционных отверстий
• Кровельные саморезы
• Боковая планка
• Площадь скорости
• Рулетка
• Ножницы для олова
• Универсальный нож

И, конечно же, вам понадобятся металлические панели, которые вы можете приобрести у крупных розничных продавцов или у производителя по вашему выбору. И, как всегда, безопасность превыше всего. Убедитесь, что у вас есть защитные очки, подходящая нескользящая обувь и, самое большее, комплект кровельных страховочных ремней.

Пошаговое руководство по установке металлической кровли

Теперь, когда вы знаете все необходимые инструменты и материалы для металлической кровли, пришло время заняться проектом. Ниже мы описали этапы установки крыши из металлических панелей в недавно построенном доме или полной замены крыши.

Шаг 1. Измерьте крышу

Первое, что вам нужно сделать, это измерить крышу. Это поможет определить, сколько материала вам понадобится, и вы сможете установить свой бюджет, прежде чем начать. Это важно как для подрядчиков, так и для домовладельцев. Вы должны знать, что можете завершить проект без каких-либо задержек.

Шаг 2. Срыв крыши (не относится к новостройкам)

Если вы заменяете старую крышу, вам необходимо полностью снять существующий кровельный материал. Это займет некоторое время, и вам, возможно, придется арендовать мусорный контейнер или составить план по утилизации всех отходов.

После того, как старая крыша будет снята, вы должны проверить, кладете ли вы новую крышу поверх надежного настила крыши. При необходимости в течение этого времени произведите ремонт.

Шаг 3: Укладка подложки

Подкровельная подложка — это плотно закрытый щит от льда и воды, который предотвращает утечки на чердак и обеспечивает превосходную прочную основу для укладки кровельных панелей. Этот шаг жизненно важен для того, чтобы ваш дом был герметичным и защищенным от непогоды. При укладке подложки обязательно кладите ее ровно, выдавливая пузырьки воздуха и морщины для получения гладкой поверхности.

Шаг 4: Предварительно нарежьте панели, если необходимо

Прежде чем приступить к работе, закажите панели, чтобы они подошли и обрезались по размеру. Это может сэкономить массу времени во время установки. Просто делайте правильные расчеты и следите за тем, чтобы не отрезать больше, чем вам нужно, и не забегать слишком далеко вперед.

Шаг 5. Согните детали торцевой обшивки

У вашей обшивки будут торцевые детали на каждом углу крыши — их нужно согнуть, чтобы они подошли по углам. Это можно легко сделать с помощью ножниц для авиации или ножниц по металлу и согнуть с помощью закаточной машины. Это будет сделано на любой части, которая встречается с углом, включая отделку карниза, отделку фронтона и конек.

Шаг 6. Закрепите обшивку карниза/капельницу

После того, как ваши панели вырезаны, вы готовы приступить к установке. Начните с карниза (нижняя часть крыши, которая нависает над стеной) и продвигайтесь вверх.

Начните с прибивания карниза или водосточной кромки по краям крыши. Вы можете использовать металлические кровельные шурупы 1-1/2″, расположенные через каждые 6–8 дюймов вдоль обшивки.

Шаг 7: Соедините детали отделки вместе

Возможно, длина детали отделки недостаточна для полной длины отделки. Таким образом, вы будете перекрывать каждую часть, герметизируя кровельный герметик или герметик между ними, прежде чем прикручивать ее на место. Это обеспечивает водонепроницаемость и предотвращает их скольжение.

Шаг 8: Для ровной установки: Создайте квадратную привязку

Квадратная привязка — это метод кровли, который измеряет начальную площадь треугольника 3-4-5, а затем расширяется до всего размера крыши. Например, ваш крупномасштабный треугольник может иметь размеры 20 х 27 х 34 фута, если ширина вашей крыши составляет 20 футов. Это гарантирует, что вы получите ровные ряды панелей, и все выровняется должным образом. Вы привяжете линию к каждому углу, и это будет вашим ориентиром.

Шаг 9: уложите панели на место

Время установить красивые металлические панели! Вы начнете с края карниза и сначала поместите полосу из пенопласта и покройте ее клеем; эта полоса создает защитный барьер от насекомых и смягчает ваши панели. Положите каждую панель на место поверх нее, убедившись, что она выровнена с краем. Затем наложите каждую панель на следующую, используя линии мела в качестве направляющих.

Шаг 10. Закрепите винтами

Осторожно привинтите металлические панели. Это важный шаг. Один изогнутый или ослабленный винт может сделать вашу крышу немедленно подверженной протечкам. Будьте осторожны, разместите винты на расстоянии не более 24 дюймов друг от друга и не затягивайте слишком сильно. Для дополнительной гидроизоляции используйте резиновые прокладки в качестве болтов под винтами — будет вам счастье.

Шаг 11: Продолжайте установку, перекрывая панели

Повторяйте шаги 9 и 10, пока металлические панели не будут полностью установлены!

Шаг 12: Установка обшивки фронтона

Обрезка фронтона или передний край — это края крыши, которые проходят вертикально вместе с панелями. Фронтонная отделка закрывает эту торцевую крышку и защищает от дождя, снега, насекомых и грызунов, что угодно, от вашей крыши и чердака. Этот шаг необходим для герметизации ваших новых панелей крыши на месте.

Шаг 13. Завершите работу коньком и желобами

Наконец, поместите заглушку конька на крутую вершину крыши. Закройте крышу, сначала прикрепив внешние полоски закрытия бутиловой лентой в четырех дюймах от козырька. Нанесите ровный слой герметика на эту заглушку из пенопласта, как вы сделали это на краю карниза. Затем установите заглушку конька на козырек и прикрепите ее 2-дюймовыми винтами к настилу крыши.
