Калькулятор расчета стропильной системы двухскатной крыши: Онлайн калькулятор расчета угла наклона и стропил вальмовой крыши

Расчет стропильной системы двухскатной крыши: размеры, сечение, толщина

Любой человек за свою жизнь делает множество всевозможных расчетов. Цифры и формулы прочно вошли в нашу жизнь. Без этого сложно выполнить практически любую работу. Например, если вы решили построить дом, то следует высчитать многие параметры, в том числе и сделать расчет стропильной системы двухскатной крыши. Если здесь совершить ошибку, то кровля может не выдержать нагрузок. А это значит, что и весь дом простоит недолго. А как рассчитать все размеры, сечения и другие параметры стропильной системы двухскатной крыши? Что при этом необходимо учитывать? Давайте разберемся вместе.

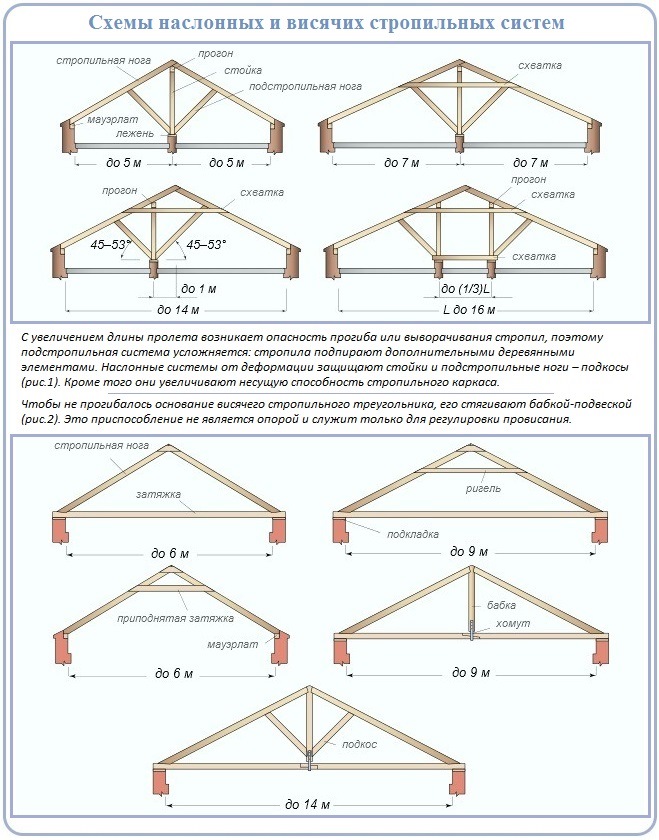

Что собой представляет двухскатная крыша

Прежде чем рассчитать параметры любой конструкции, следует узнать как можно больше о ней самой. Двухскатная крыша – это наиболее распространенный вариант кровли. Он отличается сравнительной простотой стропильной системы, надежностью и относительно небольшими финансовыми затратами.

Вся конструкция состоит из следующих элементов:

1. Мауэрлат. Этот элемент представляет собой деревянный брус, который крепится по всему периметру стен. Главная его задача – это равномерно распределять нагрузки, передающиеся от стропильной системы. Если дом из деревянных брусьев, то от мауэрлата можно отказаться.
2. Стропильные ноги. Именно они составляют несущую основу двухскатной крыши. Стропильные ноги соединяются между собой в верхней части, создавая ферму.
3. Затяжка. Этот элемент используется при висячей системе. Затяжка соединяет нижние концы стропил.
4. Прогон. Практически в любой конструкции крыши используется коньковый прогон. Он поддерживает верхнюю часть стропильной пары. Кроме этого, может применяться и боковой прогон. В этом случае он монтируется вдоль стен и поддерживает основание ферм.
5. В стропильной системе, в зависимости от сложности двухскатной крыши, применяются и другие элементы. Это могут быть ригель, лежень, стойки, подстропильная нога и так далее.
6. Обрешетка. Она применяется для того, чтобы удерживать кровельный материал. Обрешетка может быть сплошной или разряженной.
7. Обязательным элементов любой крыши является кровельный пирог. В зависимости от функциональности чердачного помещения он может быть многослойным или простым. В обязательном порядке сюда входит гидроизоляционная пленка или мембрана и сам кровельный материал. Если чердак жилой, то могут присутствовать такие «слои», как пароизоляция и утеплитель.

Еще один момент, который стоит уточнить, перед тем как делать расчеты – это, какой тип стропильной системы будет на вашей двухскатной крыше. Различают две основные разновидности – висячая и наслонная. Первый вариант используется в небольших домах. В этом случае длина стропильной ноги не должна превышать шести метров. Для более широких домов используется наслонная система.

Определяем нагрузки

Расчет стропильной системы двухскатной крыши включает несколько этапов. В самом начале следует определиться с нагрузками, которые будут воздействовать на всю конструкцию. Именно от этого будет зависеть сечение, длина, шаг установки и другие параметры стропил.

Специалисты различают следующие нагрузки, которые будут воздействовать на двухскатную крышу:

• Постоянные. Сюда включаются вес всех элементов стропильной системы и кровельного «пирога». Также к постоянным нагрузкам относят массу всего дополнительного оборудования, которое будет установлено на крыше. Все это будет постоянно «давить» на стропильную систему. Но эти нагрузки можно рассчитать довольно точно. Ведь вам заранее известно, какие материалы при возведении крыши будут использоваться;
• Переменные. В эту группу входят нагрузки от осадков и ветра. Главным образом учитывается воздействие снежного покрова в зимний период. Дождь, при правильной водоотводной системе, большие нагрузки не создает.

Расчет стропильной системы начинают с высчитывания переменных нагрузок. В первую очередь здесь учитывается вес снега, который будет скапливаться на двухскатной крыше. Для этого удобно воспользоваться специальными картами. На них указывается высота снежного покрова в каждом конкретном регионе или местности. Исходя из этого, и производится расчет нагрузок.

Но тут следует учитывать еще и поправочный коэффициент. Этот параметр рассчитывается исходя из угла наклона ската. Чем круче уклон, тем меньше снега будет скапливаться. А это значит, что нагрузка на стропильную систему снизится. Согласно существующим нормам, если угол наклона двухскатной крыши более шестидесяти градусов, то учитывать при расчетах толщину снежного покрова нет смысла, так как осадки тут же будут скатываться на землю.

Еще одна из переменных нагрузок – это ветровая. Тут, в отличие от снежного покрова, влияние прямо противоположное. Чем меньше уклон ската, тем меньше ветровая нагрузка. Эти данные также можно узнать из специальных карт. На них указывается скорость ветра и его преобладающее направление.

Кроме того, в некоторых случаях расчет стропильной системы для двухскатной крыши должен учитывать и экстремальные нагрузки. Это требуется для тех регионов, где имеется сейсмическая активность или часто проходят ураганные ветры.

Постоянные нагрузки

Рассчитывать все параметры стропил следует, учитывая их вес. Также берется во внимание и нагрузки, которые будут оказываться другими компонентами двухскатной крыши. Делая расчет, учитывается следующее:

1. Вес кровельного материала. Этот параметр можно узнать у производителя перед покупкой. Самый тяжелый вариант считается цементно-песчаная черепица. Здесь нагрузка на каждый квадратный метр будет составлять до 65 килограммов. Самый легкий вариант – это еврошифер или ондулин. В этом случае вес квадратного метра покрытия не превышается трех кг.
2. Обрешетка. Ее вес напрямую будет зависеть от используемого кровельного материала. Например, если обрешетка под ондулин, то она делается сплошной. А это значит, что нагрузка на стропильную систему возрастает. В случае если обрешетка под металлочерепицу, она делается разряженной. В зависимости от угла наклона ската крыши расстояние между досок может достигать 60 сантиметров, что значительно уменьшает нагрузку. Поэтому выбирая кровельный материал, не стоит забывать и про обрешетку.
3. Вес самих стропил. В этом случае все будет зависеть от их сечения и используемой древесины. Также следует учитывать степень влажности материала. Самый популярный вариант для стропильной системы – это сосна. Если ее влажность составляет менее 15 процентов, а именно такой показатель считается наиболее оптимальным, то кубический метр древесины будет весить чуть больше половины тонны.
4. Другие компоненты кровельного «пирога». Здесь во внимание берется вес утеплителя, пароизоляции и гидроизоляции. Но, как правило, такие материалы весят мало и большой нагрузки на стропильную систему двухскатной крыши не оказывают.

Кроме того, в расчет обязательно включается масса дополнительного оборудования, которое будет установлено на крыше. Это могут быть кондиционеры, телевизионные антенны и тарелки и так далее. В любом случае, чтобы правильно рассчитать размеры и сечение стропил, следует дополнительно прибавить запас по крепости процентов десять или двадцать.

Постоянные нагрузки трудно рассчитать, не зная площадь кровли. А для этого следует узнать длину и ширину каждого ската. После этого, площадь крыши умножается на вес квадратного метра всех составляющих кровельного «пирога».

Основные параметры

Когда вся нагрузка посчитана, можно приступать к основным расчетам. Для правильности и надежности возведения стропильной системы двухскатной крыши следует определиться со следующими параметрами:

• угол наклона ската. Этот параметр очень важен. Если сделать наклон небольшим, то места под крышей будет мало. При этом возрастает снеговая нагрузка. Если угол наклона ската большой, то и места будет много, и снег не будет скапливаться. Но в такой ситуации возрастает ветровая нагрузка. Кроме того, следует учитывать, и какой кровельный материал будет использоваться. Каждый производитель рекомендует свои минимальные и максимальные углы наклона.
• размеры стропил для двухскатной крыши. Их длина будет зависеть от двух параметров. Во-первых, учитывается высота от основания крыши до конька. Во-вторых, для расчета длины стропил берется во внимание и ширина дома. Исходя из этих данных, при помощи формулы Пифагора и делается расчет нужного значения. Но это подходит только для симметричной двухскатной крыши. Если это не так, то расчет будет немного сложнее, но тоже не должен вызывать больших затруднений. Кроме того, следует учитывать и свесы, если они будут являться частью самих стропил.
• сечение стропил двускатной крыши. Именно для того, чтобы сделать расчет этого параметра и узнавалась будущая нагрузка. Чем она больше, тем больше должно быть сечение. Также не стоит забывать и про шаг и длину стропильной ноги. Существуют специальные таблицы. Согласно им можно легко рассчитать сечение, зная длину и шаг укладки. Кроме того, учитывается и из какого материала будут сделаны сами стропила. У каждой древесины есть свои показатели прочности;
• еще один важный параметр – это шаг укладки стропил. Как правило, это значение лежит в пределах от 60 до 100 сантиметров. Но и тут расчет делается исходя из будущих нагрузок и сечения стропил.

Рассчитать стропильную систему для двухскатной или любой другой крыши бывает очень сложно. Поэтому очень часто эту задачу поручают профессионалам. Но и самостоятельно сделать это вполне возможно. Для этого достаточно воспользоваться специальными программами или онлайн калькуляторами.

Здесь вводятся все необходимые параметры. Учитывается размер дома, желаемый угол уклона ската, используемые материалы для кровли и самой стропильной системы. Также, чтобы сделать расчет вводятся ветровые и снеговые нагрузки. После этого программа или онлайн калькулятор рассчитывает длину и сечение стропил. Также, в зависимости от функциональности, можно получить схему крыши и места расположения всех ее основных составляющих.

Стропильная система двухскатной крыши, расчет стропильной системы, монтаж стропильной системы, полезные советы

Конструктивный элемент сооружения, предназначенный для защиты всего строения от воздействия осадков, ветра, жары и мороза называют крышей. Кроме того, крыша оригинальной формы — это один из наиболее привлекательных архитектурных элементов, настоящее украшение любого дома. При строительстве большинство хозяев предпочитают воплощать в жизнь варианты проверенные, незамысловатые по конструкции, выдерживающие суровые погодные условия. Одним из таких является крыша двухскатная, или щипцовая.

Содержание:

1. Двухскатная крыша дома
2. Расчет стропильной системы двусхкатной крыши видео
3. Калькулятор расчета стропильной системы двухскатной крыши видео
4. Монтаж стропильной системы двухскатной крыши видео
5. Стропила для двухскатной крыши — варианты крепления
6. Монтаж обрешетки поверх старой кровли видео

Двухскатная крыша дома — вариант надежный

По конструкции щипцовая крыши предельно простая, она по сути является двумя плоскостями жестко укрепленными под некоторым наклоном к стенам сооружения, именно такое положение скатов обеспечивает схождение сточных вод во время ливня, а также талой воды — в период таяния снега.

Традиционно углы скатов проектируются одинаковыми, это решение позволяет полноценное использование чердака в качестве подсобки или жилой мансарды. Основание такой крыши — равнобедренный треугольник.

Иногда, желая подчеркнуть оригинальность архитектуры, разрабатывается вариант с разными углами наклона скатов, конек в таком случае смещается в сторону одной из стен сооружения, карнизные свесы в таком случае могут иметь разную длину.

Если чердак в дальнейшем планируется оборудовать как мансардное помещение проектируют ломаную щипцовую крышу, она позволяет существенно увеличить объем помещения, это очень важно, ведь какое-то пространство потребуется для установки систем утепления и гидроизоляции.

Чтобы далее не возникало вопросов — сразу-же уточним значение специальных терминов которые используют строители.

Мауэрлаты

Это брусья из хвойного материала, по сечению — квадрат, монтируются вдоль несущих стен, при помощи анкеров, стержней с резьбой.

Стропила

Также являются брусом, рекомендуемые размеры сечения — 15х10 см, предназначены для создания треугольного контура крыши, который должен иметь солидный запас прочности и смог-бы выдерживать нагрузки, создаваемые ветром, ливневыми потоками и снегом. Рекомендуемая частота установки стропильных ног — от 0,6 м до 1,2 м. Несложно предположить. что расстояние должно уменьшаться по мере того, как увеличивается вес используемого кровельного материала.

Лежень

Представляет деревянный брус квадратного сечения, к примеру 10х10 (15х15) см. Предназначен для распределения нагрузок, создаваемых кровельными стойками, укладывают лежень вдоль несущей внутренней стены.

Затяжка

Используют при монтаже висячей системы стропил, служит для фиксации треугольника, созданного стропильными ногами.

Стойки

Для них используется брус того же сечения, устанавливают стойки в вертикальном положении, посредством стоек нагрузка, созданная коньком, передается на несущую внутреннюю стену сооружения.

Подкосы

Играют роль вспомогательного звена, служат для создания прочного элемента крови, который называют фермой и который получают путем соединения затяжки и подкосов. Правильно собранные фермы обеспечивают прочность даже в случае наличия больших пролетов.

Обрешетка

Представляет собой доку или брус, установленный перпендикулярно к стропильным ногам. Предназначена для придания дополнительной прочности конструкциям. Для обрешетки можно использовать обрезную или необрезную доску или брус, обязательное условие — удаление коры. Если используется мягкий кровельный материал — обрешетка делается сплошной, к примеру — из листов фанеры.

Конек

Так называют верхнюю линию, создаваемую соединяющимися скатами, располагается горизонтально.

Свес

Обычно он составляет порядка 0,4 м, это расстояние от несущей стены дома до нависающего края кровли. Предназначен для защиты стен от дождевых потоков.

Кобылки

Используются в случае, если стропильные ноги имеют длину, не позволяющую правильно организовать свесы. Кобылки служат для удлинения стопильных ног. Для изготовления кобылок используется доска.

Расчет стропильной системы двухскатной крыши

Поскольку на конструкции кровли будет создаваться довольно серьезная нагрузка, со стороны самого кровельного материала, а также дождевой воды во время ливней или задерживающегося на крыше снега, то обеспечить ее надежность можно только путем грамотного произведенного расчета.

Если двухскатная крыша будет иметь сложную ломанную форму, то расчеты желательно поручить профессионалам, совершить попытку самостоятельного расчета можно в случае небольшой ее площади.

Рассмотрим какими формулами потребуется воспользоваться, а также узнаем какая дополнительная информация потребуется для расчетов.

Первым делом следует определить под каким углом будут наклонены скаты. Здесь следует учесть, что универсальным, т.е. подходящим для любого из кровельных материалов, является угол наклона, превышающий 45 градусов. Естественно, площадь скатов в таком случае увеличивается, расходы на материалы — возрастают.

При выборе меньшего угла возможно использование исключительно материалов, соответствующих определенным требованиям. Для регионов, подверженных частым сильным осадкам обычно выбирают крыши с более крутым наклоном, в местностях, где наблюдаются сильные ветры рекомендуются крыши с пологими скатами.

Обязательным параметром, который потребуется учитывать — временные нагрузки, создаваемые ветром и снегом. Они могут достигать от 80 до 320 кг на кв. м., в зависимости от климатических условий местности, в которой возводится сооружение.

При расчете следует использовать коэффициент перехода от снегового покрова:

• если угол наклона крыши меньше 25% — 1
• если угол наклона от 25% до 60% — 0,7.

При расчете ветровой нагрузки используют коэффициент аэродинамического влияния и изменения давления ветра.

Установка двухскатной крыши также потребует выполнения расчета веса кровельного пирога, величина эта относится к постоянным, учитывает вес всех элементов конструкции, в том числе кровельного материала, если дом с мансардой — прибавляется вес отделки потолка. Среднее значение постоянной нагрузки — порядка 40-50 кг на кв. м.

Для расчета общей нагрузки потребуется сложить показатели временных и постоянных нагрузок, оказываемых на 1 кв. м кровли. Исходя из полученного результата определяют правильное сечение стропильной ноги. Для большей наглядности, в соответствии с полученными результатами, выполняют чертеж двухскатной крыши.

По поводу проверки правильности расчетов рекомендуется обратиться к специалистам проектной организации.  При проведении самостоятельных расчетов можно воспользоваться более точной информацией, предоставленной справочниками, которые несложно найти в интернете, а также — воспользоваться онлайн калькулятором.

Калькулятор расчета стропильной системы двухскатной крыши

Использование калькулятора позволит определить:

• углы скатов
• габариты стропильных ног
• оптимальные материалы  для сооружения обрешетки
• объем каждого из материалов

Расчетная база онлайн калькулятора содержит параметры часто используемых кровельных материалов. При проведении расчетов также используются нормативы СНиПов.

При заполнении полей калькулятора не следует упускать возможность воспользоваться дополнительными разъяснениями по каждому из пунктов, помеченных значком «дополнительная информация». По поводу полученных результатов также можно получить дополнительную информацию.

При помощи онлайн калькулятора можно произвести расчет:

• угла наклона крыши, с расчета что крыша будет симметричной двускатной, необходимого количества кровельных материалов, также — убедиться в возможности монтажа крыши с таким углом из выбранного материала
• суммарную площадь скатов (включая свесы)
• количества утепляющего, гидроизоляционного и кровельного материалов, какое количество рулонов понадобится и их приблизительный вес
• нагрузок на систему стропил, максимально возможной нагрузки с учетом нагрузок, оказываемых снегом и ветрами
• длины стропил и их количества, минимального сечения,
• количества рядов обрешетки и рекомендуемого расстояния между фрагментами
• количества и объема досок для обрешетки, а также их общего веса.

Монтаж стропильной системы двухскатной крыши

В начале работы производят крепление мауэрлата к продольным стенам. Монтаж производится анкерными болтами, на верхнем стенном обрезе, желательно — по оси стенки, если такой возможности нет — допускается смещение к одному или другому краю, но расстояние от края стенки при этом не должно быть меньшим 50 мм.  Под мауэрлат принято укладывать гидроизоляцию, возможно использование рубероида. Звенья мауэрлата соединяются при помощи прямых замков, его конструкция должна иметь высокую прочность.

В деревянных бревенчатых домах элементы кровли крепятся непосредственно к верхнему венцу.

Согласно с определенными ранее параметрами изготавливаются ноги стропил, в случае, если габариты материала не позволяют сделать их цельными — необходимую длину получают наращиванием.

В зависимости от используемого утеплителя рассчитывается расстояние между стропилами — при этом важно учесть ширину теплоизоляционного материала, в противном случае потребуется его обрезать.

Для сборки стропил изготавливают специальные шаблоны:

• для сборки самих ферм
• для выполнения запилов на стропилах

Первый шаблон сооружают из обычных досок равных по длине стропильным ногам. Один край досок соединяют при помощи 1 гвоздя. Получается подобие ножниц. Незакрепленные края доски устанавливают на опоры в тех точках, где будут располагаться стропильные ноги.

Важный момент — угол, который получился будет определять наклон ската, его фиксируют при помощи пары гвоздей или даже сооружают из обрезка доски перекладину и фиксируют ее.

Второй шаблон изготавливают из фанеры, используют его для выполнения монтажных запилов, подготовленные детали ферм соединяют под заданным углом. Далее уже собранные фермы поднимают на крышу и монтируют на мауэрлат.

В первую очередь выполняют установку фронтонных ферм, чтобы произвести их правильное крепление применяют временные подкосы. Затем вершины установленных фронтонных ферм соединяют шнуром. Он обозначит место будущего конька и определит уровень установки остальных ферм. Рекомендуемое расстояние между стропилами — 0,6 м, но в зависимости от используемого кровельного материала оно может регулироваться.

Для крепления тяжелых громоздких фрагментов конструкции используют подпоры, подкосы, ригели.

Для установки конькового бруса применяют специальные подпоры. Затем к нему крепят стропила короткие, диагональные и промежуточные.

Существует также другой вариант установки стропил — когда фермы собирают не на земле, а непосредственно на месте установки.

Стропила для двухскатной крыши — варианты крепления

Крепление стропил к мауэрлату может осуществляться двумя методами. Применяя уголки или опорные брусья создают жесткий вариант, исключающий возможность поворота, сдвига, изгиба. Пользуясь этим методом также выполняют запилы, скобы, вбивают гвозди. Для придания особой прочности крепления к стене могут использоваться анкера или проволока.

Второй метод — создание крепления шарнирного или скользящего. Применяют его при строительстве домов из дерева. В такой конструкции недвижимым фрагментом является мауэрлат, движимым — стропила. Обеспечивает подвижность особым образом сделанный запил.

Для закрепления точки сцепления обычно используют металлическую пластинку с отверстиями для гвоздей, но если таковой нет — то забивают под определенным углом два гвоздя.

Монтаж обрешетки поверх старой кровли

Поскольку вопрос с ремонтом кровли возникает не редко, то следует рассмотреть возможность замены старой кровли на новую. Иногда обстоятельства складываются таким образом, что выполнить демонтаж очень затруднительно.

Здесь существует два варианта:

• полный демонтаж старой кровли, подготовка материалов и монтаж новой кровли
• монтаж нового кровельного материала поверх старого

Выполнение второго варианта возможно в том случае, если старая стропильная система находится в хорошем состоянии и запаса ее прочности будет достаточно для того, чтобы выдерживать нагрузку, созданную новыми кровельными материалами.

Старую стропильную систему и обрешетку рекомендуется тщательно проверить на наличие дефектов, просевших участков, растреснувшихся брусьев, грибковых поражений. Все обнаруженные недостатки следует устранить, участки, сильно пораженные грибком — заменить новыми фрагментами.

Далее можно приступать к монтажу новой обрешетки. Доску которая будет для нее использоваться (хвойная древесина, сорт как минимум III) изначально обрабатывают антисептиками и просушивают.

Саму крышу тщательно очищают от мусора, мха, колотых фрагментов кровельного материала (шифера), деформированные участки выправляются.

Шаг монтажа брусьев контробрешетки — порядка 60 см, если климатические нагрузки предполагаются повышенные — шаг уменьшается до 45 см. Крепится контробрешетка шурупами по дереву или ершенными гвоздями (125 мм).

Брус для создания контробрешетки используют следующих сечений:

• для металлочерепицы и профлиста — 50 мм х50 мм
• для шифера — 50 мм х75 мм
• для ондувиллы — доска 25 мм х100 мм

Поверх старой кровли рекомендуется уложить прокладки из рубероида в точках контакта с новой обрешеткой.

Начинают монтаж с крайних брусьев, затем между ними натягивается шнур, по нему равняют остальные элементы. Для выравнивания брусьев под них подкладывают фанеру необходимой толщины.

Не следует забывать, что асбестовая кровля или кровля из натуральной черепицы в любом случае подлежат полному демонтажу.
