Дымоход является важнейшей частью системы отопления в загородном доме, в коттедже или на даче, а также в банях. От качества как самого дымохода, так и его монтажа зависит очень многое: пожарная безопасность всего строения, тяга и поступление кислорода, требуемых для работы отопителя, вывод продуктов сгорания и дыма из помещения. Вместе с тем, оптимальная работа непосредственно самого отопительного прибора также зависит от качества работы дымового канала.

Виды хомутов

Хомут для дымохода отличается по назначению.

Для крепления к стене

Отличается тем, что в хвостовой части у него фланец с двумя отверстиями, для прикручивания к стене.

Этот зажим используется тогда, когда труба проходит близко к стене. И если, установлено большое количество труб снаружи, порыв ветра не сможет их сбить.

Рекомендуется размещать один из этих настенных хомутов, через каждые два метра, чтобы закрепить трубу на стене и сохранить устойчивость.

Хомут обжимной состоит из двух частей:

охватывает трубу болтами
затягивают до тех пор, пока две части не будут плотно облегать конструкцию.

Встроенный в стену

Другой вид изделия, для крепления дымохода, это тот, который монтируется вглубь стены. Вместо плоского фланца с резьбовым отверстием, у него длинный фланец.

Для размещения хомута, потребуется направляющая на стене, чтобы хвост удерживался с помощью строительных материалов, штукатурки или цемента.

Используется этот тип крепежа в том случае, когда отделяют трубу, от солнечной стороны стены подальше и длинный хвост сэкономит необходимое расстояние.

Стеновой для дымохода хомут, имеет две части, которые обхватывают трубу и закрепляются винтами с резьбой, чтобы не дать ветру сбить конструкцию за пределами дома.

Для захвата между трубами

Встречаются и другие разновидности хомутов, которые выполняют различные функции.

Для захвата между трубами, удерживает и обеспечивает соединение вместе.

Применяется этот тип крепления в трубах из нержавеющей стали сэндвич систем.

У производителей многих марок, имеются края для использования этих хомутов, которые в сочетании с силиконовым соединением внутри, сохраняют уплотнение.

Стороной такого соединения считается:

предотвращение запаха
утечка дыма
давление на выходе

Поскольку, у печи есть датчик выходного давления дыма. В трубах у которых нет зажима, могут деформироваться ударом при транспортировке, и не будут идеально подходить для системы и тогда печь подаст сигнал о сбое давления на плите.

Соединение с выходом из печи

Не использование хомута при выходе трубы из печи, считается главной неисправностью многих дымоходов.

Вход выпускного отверстия имеет диаметр более толстый, чем сама труба, и, следовательно, не соответствует совершенству соединения друг с другом.

Как правило, в этом месте замечают запах дыма, когда включают печь.

И из-за того, что трубы еще не нагреты, дым выходит через отверстия из-за неправильной регулировки, между выходом и установленной трубой.

Чтобы избежать этих запахов, рекомендуется использовать алюминиевую ленту, чтобы окружить соединение этих двух элементов, которые имеют разную толщину.

Затем используйте зажим, чтобы затянуть это соединение и избежать характерных потерь, которые возникают, когда установка не выполняется нужным образом.

Это неисправность, из-за которой люди жалуется на запах дыма, но не могут определить, где происходит потеря.

Обслуживание собранной системы

Во время эксплуатации на стенках сэндвич дымохода могут появляться наросты сажи, уменьшающие площадь его сечения, что может привести к задымлению помещения и пожару. Поэтому необходимо чистить канал не реже двух раз в течение отопительного сезона. Чистку удобно проводить через лючок — ревизию в заглушке, если такового не имеется можно для этих целей открыть заглушку полностью, расстегнув хомут.

Регулярного осмотра требует и конденсатосборник для своевременного сброса накопившейся жидкости. Если конденсатоотводчик соединён с канализационной системой, то нужно обследовать и состояние соединительной трубки: проводить чистку при засорении и её замену при выходе из строя. Для прочистки засорившегося капельника можно использовать тонкую прочную проволоку.

Критерии выбора

При выборе кронштейна необходимо учитывать следующие факторы:

диаметр дымохода;
максимальное и среднее расстояние от стены;
материал стены и материал трубы.

При небольшом расстоянии от стены выбирают пластинчатые настенные крепления, с увеличением просвета придется перейти на консольные конструкции.

Трубу небольшого диаметра можно закрепить хомутом на шпильке, для тяжелых сэндвич-конструкции понадобится более надежное крепление.

Кровельные проходки и патрубки для дымоходов с круглым сечением

Металлические круглые системы всегда нуждаются в дополнительной фиксации. Такие элементы должны быть скреплены обжимными хомутами. К каждым двум метрам такого дымохода устанавливают по кронштейну, крепящим их к стене, а для тройника – еще один опорный кронштейн. Также для крепления стальных труб используют специальные скобы.

Сам узел прохода дымоходной трубы зависит от ее сечения и формы, наклона кровли, а также от вида используемого кровельного материала:

Вот очень подробный видео-ролик вывода дымохода с круглым сечением на крышу:

Готовые мягкие проходки для любых конструкций

Круглую трубу обойти немного сложнее, чем квадратную. Зато для этого сегодня выпускается кровельная проходка для дымоходов в виде универсального стакана или мастер-флеша:

Что собой представляет такая проходка? Это специальная насадка на дымоход в виде эластичного материала из силикона или EPDM-резины. Оба варианта хорошо переносят температуру от -74 до +260°С. Сама проходка опирается на стальной лист, хорошо закрепленный на кровле.

Натягивают этот воротник на круглую трубу при помощи мыльного раствора, а под фланцем потом промазывают кровельным герметиком. Эта проходка хороша тем, что способна принять любую форму, а потому не важно, на каком угле ската ее монтируют. Весь процесс оказывается куда более быстрым и точным, чем в случае с кирпичным дымоходом.

Что нужно знать при установке дымохода

Прежде чем установить над крышей дымоход, необходимо разобраться со следующими нюансами конструкции:

Важные нюансы устройства дымохода на крыше

Материал трубы

В первую очередь перед установкой дымоотвода необходимо определиться с материалом, из которого он будет выполнен. Чтобы помочь в этом вопросе, приведу несколько самых популярных вариантов и вкратце расскажу об их особенностях:

Красный полнотелый кирпич (марки М150 и выше). Это традиционный материал, который позволяет создавать прочные и долговечные дымоходы. К минусам можно отнести сложность монтажа. Кроме того, кирпичный дымоход имеет большой вес, а также высокую стоимость, особенно если учитывать затраты на услуги специалистов по его монтажу;
Оцинкованная труба. Это дешевый и достаточно долговечный материал, однако применять его можно только для газового оборудования, где температура газов невысокая. В противном случае конструкция начинает испарять токсичную окись цинка;
Труба из нержавейки. Стоит дороже чем оцинковка, но зато более экологичная и долговечная. Поэтому нержавейку можно использовать для любых дымоходов. Единственное, учтите, что этот материал способен разогреваться до высоких температур, что может стать причиной пожара;

Модульные системы дымоотведения из нержавеющей стали – современный вариант по доступной стоимости

Сегодня наиболее оптимальным, доступным, безопасным и распространенным видом дымоходов являются модульные трубы из нержавеющей стали. В силу своих технических характеристик и особенностей, они позволяют создавать дымовые трассы любой конфигурации, протяженности, внутри или снаружи здания, а также они эффективно и безопасно отводят продукты горения. Модульные дымоходы легко и довольно быстро монтируются, при правильной сборке они могут служить десятилетиями, при этом, отличаются доступной стоимостью.

Существует ряд правил и требований, которые следует исполнять при монтаже дымохода, чтобы гарантировать пожарную и эксплуатационную безопасность и самой трассы отведения дыма, и отопительного оборудования. Для установки и монтажа дымохода на крыше тоже есть определенные правила. Рассмотрим их подробно в этой статье.

Вывод печной трубы через перекрытие

Выбор конструкции и материалов зависит от виды дымохода. Разберем правила организации работ для основных материалов трубопроводов подробно.

Круглой металлической

Весь процесс разбит на несколько этапов:

Самые востребованные на сегодняшний день для изготовления стальных дымоходов – двухсторонние металлические сэндвич – трубы с внутренней прослойкой теплоизоляции. Для таких дымоходов можно легко сделать самодельный короб из жести или купить готовый в магазине.
По габаритам короба вырезаем полость в потолке, вставляем короб так, чтобы он надежно фиксировался загнутыми краями на полу чердака или 2 этажа.
Заводим трубу в подготовленное отверстие и закрепляем ее саморезами к стене. Оставшиеся зазоры заполняем жаростойким герметиком.
Всю оставшуюся полость короба заполняем утеплителем. Можно использовать минеральную вату, пеноизол, пенопласт и любой другой материал. Для жилых помещений запрещено использование асбеста.
Слой теплоизоляции должен немного выступать за металлические бортики. Осталось закрыть поверхность короба декоративной отделкой из дерева. Можно купить стальную шлифованную пластину нержавейки, которая украсит ваш потолок.

Этапы работ по выводу стального дымохода через перекрытие

Кирпичного дымохода

Здесь все намного сложнее:

Перед плитой перекрытия каменщик должен выполнить распушку трубы, постепенно расширить наружный размер дымохода. Если вы обладаете навыками в укладке кирпича, работу можно выполнить самостоятельно. Если нет, придется привлекать опытного печника.
В плите (перекрытии) вырезается проем по размерам трубы, даже с небольшим запасом. После укладки кирпичей и выхода дымохода за поверхность перекрытия, нарезаем плитный материал утеплителя по размерам трубы.
Можно использовать минеральную вату или подготовить пенопластовые заготовки. Главное, чтобы толщина слоя компенсировала высокую температуру отработанных газов и не позволяла им влиять на поверхность стен и перекрытия.
Затем укладываем заготовки вокруг трубы и закрепляем их специальными саморезами или просто обматываем скотчем. Главное не оставлять больших щелей, а небольшие зазоры заполнить огнестойким герметиком. Заполнив всю полость утеплителем закрываем ее слоем декоративной отделки.

Схема вывода кирпичного дымохода через перекрытие и крышу дома

Монтаж по внешней схеме

В случае, когда сэндвич дымоход устанавливается снаружи строения, он имеет один горизонтальный участок из одинарной трубы, длина которого должна быть не более 1 м. Он присоединяется к печи с уклоном в сторону вертикального канала и соединяется с сэндвичем, который и проходит сквозь стену.

Если стена возведена из негорючего стройматериала, то в месте прохода устанавливают металлическую или асбестовую гильзу. Зазор между ней и поверхностью дымового канала заполняют базальтовой ватой или асбестовым шнуром. Тройник для присоединения вертикальной части конструкции следует разместить снаружи дома и подключить к его нижнему патрубку конденсатоотводчик.

Вертикальный канал собирается снизу вверх и крепиться к стене кронштейнами через 1,8 — 2 м, каждая деталь фиксируется хомутом, а стык заполняется герметиком. В верхней части газохода нужно смонтировать дефлектор или зонт.

Герметизация металлическим патрубком — как закрепить правильно

Кроме эластичной проходки можно использовать металлические проходные патрубки, которые также помогают решить проблему, как крепить дымоход на крыше. Их можно приобрести в строительных магазинах. С помощью этого элемента обустраивают проход дымовой трубы через плоскую кровлю. Чаще всего патрубки выполнены из легированной стали, их подбирают в соответствии с углом наклона крыши.

Монтаж проходного патрубка из металла выполняют следующим образом:

Маркером на поверхности крыши делают разметку и вырезают отверстие нужного размера для выхода дымохода на крышу. Для резки можно воспользоваться болгаркой или специальными ножницами, отступая внутрь окружности на 1-2 см.
Освобождают проход для дымовой трубы, убирая гидроизоляционный материал и утеплитель. При необходимости спиливают элементы стропильной системы.
На крыше со стороны чердака фиксируют огнестойкий материал с отверстием для трубы и размером, превышающим диаметр дымохода на 15-20 см.
Трубу вставить в отверстие и соединить с проложенным дымоходом, место стыка затягивают хомутом.
Патрубок надевают на дымоход и фиксируют к поверхности крыши с помощью герметика или саморезов.
Трубу наращивают новыми сегментами до достижения необходимой высоты.

Кунсткамера

Удар Жуковского в дымоходах
Котёл вышел на рабочий режим, то есть по трубе шли горячие газы с расчётным расходом, далее горелка резко погасла — вентилятор остановился, газ продолжил двигаться по инерции, соответственно оставил за собой зону разряжения. Котел запускали в нарушении режимной карты, без предварительного прогре…
подробнее
Некачественные дымоходы
Фото 1. Теплоизоляция в виде мягких минераловатных матов плотностью 25 кг/м3 вместо 120 кг/м3 согласно проекту. Фото 2. Отсутствие конденсатоотводчика в нижней части вертикального газоотводящего ствола котла. Фото 3. Посторонние предметы на диафрагме взрывного к…
подробнее
Дымовая Пизанская башня
Замечания по проекту Форма несущей решетчатой башни не соответствует требованиям СП 43.13330.2012 «Сооружения промышленных предприятий. Актуализированная редакция СНиП 2. 09.03-85». Применение данного конструктивного решения (жесткие подкосы в виде системы объемных ферм) являе…
подробнее
30 метров, Ду-500, Ду-400, …
1. Принятые проектные решения раздела «КМ» не соответствуют требованиям СП 43.13330.2012 «Сооружения промышленных предприятий. Актуализированная редакция СНиП 2.09.03-85»: – форма несущей вытяжной решетчатой башни не соответствует требованиям п.п. 9.4.8, 9.4.11; …
подробнее
Разрушение поясов несущей б…
Единственная причина, которая способна вызвать растягивающие напряжения в стенке, расположенным вдоль образующей цилиндрической поверхности, является вода. Вода при превращении в лед увеличивает свой объем на 9,05%. Разрывы бесшовных труб, как они выглядят на фото характерны для повреждений при …
подробнее

Как закрепить трубу дымохода на крыше растяжками

Важные нюансы устройства дымохода на крыше

Материал трубы

Красный полнотелый кирпич (марки М150 и выше) . Это традиционный материал, который позволяет создавать прочные и долговечные дымоходы. К минусам можно отнести сложность монтажа. Кроме того, кирпичный дымоход имеет большой вес, а также высокую стоимость, особенно если учитывать затраты на услуги специалистов по его монтажу;
Оцинкованная труба. Это дешевый и достаточно долговечный материал, однако применять его можно только для газового оборудования, где температура газов невысокая. В противном случае конструкция начинает испарять токсичную окись цинка;
Труба из нержавейки . Стоит дороже чем оцинковка, но зато более экологичная и долговечная. Поэтому нержавейку можно использовать для любых дымоходов. Единственное, учтите, что этот материал способен разогреваться до высоких температур, что может стать причиной пожара;

Сэндвич-труба — недорогое и надежное решение для дымохода

Сэндвич трубы . Такое название связано с тем, что труба состоит из трех слоев — наружной трубы из нержавейки или оцинковки, затем слоя теплоизоляции из минеральной ваты, и более тонкой нержавеющей трубы. Благодаря такой структуре в дымоходе меньше образуется конденсат. Кроме того, конструкция получается более пожаробезопасной. Поэтому, сэндвич дымоходы рекомендую тем, кого интересует относительно недорогая, долговечная и безопасная система дымоотведения;
Керамические трубы . Керамику можно порекомендовать людям, для которых решающую роль при выборе играет долговечность изделия, а не стоимость. Керамические дымоходы не боятся ни высоких температур, ни химических воздействий, поэтому являются практически вечными. В то же время монтаж керамического дымохода осуществляется достаточно просто.

Коаксиальный дымоход — компактная и эффективная конструкция для газового котла

Чтобы дымоход получился эффективным, а значит и безопасным сам прибор отопления, его нужно правильно расположить относительно конька крыши. Для этого необходимо соблюдать следующие правила:

Если труба расположена по центру конька или находится на расстоянии не более полутора метров от него, ее высота должна составлять 0,5 м;
В случае удаленности дымоотвода от конька на 1,5-3 м, труба должна быть расположена вровень с ним;
Если дымоотвод удален от конька более чем на три метра, угол мнимой линии, соединяющей трубу и конек, не должен превышать 10 градусов.

Схема зависимости высоты дымоотвода от расположения относительно конька

Имейте в виду, что слишком высокой делать трубу тоже нельзя, иначе температуры продуктов сгорания будет недостаточно для ее прогрева. В результате ухудшится тяга и появится конденсат.

Не менее важным моментом является проход трубы через крышу. Главное требование к этому узлу — это, конечно, пожарная безопасность.

Дело в том, что даже на крыше дымоход разогревается до очень высокой температуры, способной вызвать возгорание горючих материалов, которые расположены поблизости. Особенно это касается металлических труб, включая сэндвич-дымоходы, несмотря на наличие прослойки из каменной ваты.

Для обеспечения пожарной безопасности труба должна проходить в изолированном коробе

Чтобы вывод получился пожаробезопасным, прежде всего нужно правильно расположить трубу. От нее до горючих материалов необходимо обеспечить расстояние не менее 25 см.

Кроме того, узел прохода необходимо термоизолировать. Для этого вокруг трубы устанавливается короб из негорючего материала и заполняется базальтовой ватой.

Но, обеспечение пожарной безопасности — это еще полдела, так узел прохода должен быть герметичным. Для герметизации используют специальный элемент, так называемый проход.

Герметизация стыка крыши с дымоотводом осуществляется при помощи специального кожуха — прохода

Герметизация круглой трубы осуществляется проще — после обшивки кровли на дымоотвод надевается кожух, который плотно его обжимает. Фартук прохода сделан из мягкого материала, благодаря чему повторяет контуры кровельного покрытия, даже если крыша, к примеру, из металлочерепицы или профнастила.

Мягкий фартук прохода повторяет контуры кровли из профнастила или любого другого материала

Места стыков, как и в предыдущем случае, желательно обработать герметиком. В результате гидроизоляция получится надежной и долговечной.

Металлические дымоотводы зачастую нуждаются в креплении на крыше

Крепление

Если дымоход кирпичный или керамический, то он в креплении не нуждается. Если же выполняется установка металлических труб, чаще всего их необходимо дополнительно фиксировать на крыше. Для этих целей нам понадобится специальный комплект растяжек, который включает в себя:

Облицовка позволяет увеличить долговечность кирпичного дымохода

Отделываем трубу

Сэндвич трубы в облицовке не нуждаются, а вот отделка кирпичной трубы позволит продлить ее срок службы. Для этих целей можно использовать те же материалы, что и для стен. Единственное, они должны быть негорючими. К таким материалам относится:

Профнастил;
Облицовочный кирпич;
Штукатурка;
Натуральный камень и пр.

Отделка дымохода осуществляется так же, как и отделка стен

Облицовка кирпичной трубы выполняется абсолютно так же, как и облицовка стен. К примеру, чтобы обшить ее металлическим сайдингом, нужно закрепить на трубе обрешетку из профиля или бруса. Вот и все основные нюансы устройства дымохода на крыше, которыми я хотел поделиться.

Принцип правильного монтажа сэндвич труб (по дыму, по конденсату)

Сборка дымохода из сэндвич труб может осуществляться двумя способами:

Соединением «по дыму». Конец нижнего модуля полностью входит в трубу верхнего модуля, что обеспечивает беспрепятственный проход газообразных продуктов горения.
Соединением «по конденсату». Это более сложная схема сборки. В этом случае часть внутренней трубы верхней секции вставляется в нижний составной сегмент, наружной — конец нижнего вставляется в верхний модуль. Такой способ монтажа газохода обеспечивает беспрепятственный сток конденсата и природных осадков вниз по его поверхностям. При таком варианте соединения влага не будет проникать в утеплитель, а труба корродировать, однако при неплотных стыках возможно проникновение дыма в помещение.

Правильнее будет совместить обе схемы сборки таким образом, чтобы внутренний контур трубы монтировался по конденсату, а наружный — по дыму.

Параметры

Сэдвич дымоходы хороши тем, что имеют модульную структуру, что позволяет собрать любую конфигурацию, с любыми параметрами. Перед тем как отправиться в магазин, необходимо знать требуемый диаметр дымохода, высоту трубы и те дополнительные элементы, которые понадобятся.

Диаметр дымохода

При выборе диаметра сэндвич трубы, действует простое правило: он не может быть меньше диаметра выходного патрубка котла. Если выходной патрубок у вас 120 мм, то и внутренний диаметр сэндвича должен быть таким же или больше. Шире он быть может, а вот меньше — точно нет, причем заужение нельзя делать на всем протяжении дымохода. Если дымоход немного шире патрубка, приобретается переходник, который ставится непосредственно на выход котла, а дальше уже идет рабочий размер.

Если котла пока нет, но вы знаете его мощность, можно выбрать дымоход ориентируясь на эти данные:

мощность котла до 3,5 кВт — внутренний диаметр сэндвича — 80 мм;
от 3,5 кВт до 5,2 кВт — не менее 95 мм;
более 5,2 кВт — 110 мм и больше.

Но лучше купить (или хотя-бы выбрать) котел, а потом уже определяться с дымоходом, потому что многие производители страхуются, делая выходные патрубки шире — для улучшения тяги.

Монтаж сэндвич-дымохода начинается с определения диаметра

Высота трубы

Высота дымохода над поверхностью кровли зависит от месте его вывода, но при этом его минимальная высота должна составлять 5 м. То есть, если высота дома небольшая, трубу в любом случае выводите на высоту 5 метров. Если высота дома выше 5 м, то труба должна возвышаться над кровельным материалом на следующую высоту:

Должна возвышаться над коньком на 50 см, если выходит на расстоянии менее 150 см от него.
Если расстояние от конька до трубы более 300 см, то труба может быть ниже уровня конька, но угол должен быть не более 10° (смотрите рисунок).
Если дымоход выходит на расстоянии от 150 до 300 см от конька, его высота может быть на одном уровне с коньковым элементом или выше.

При таких условиях обеспечивается нормальная тяга. Дым будет нормально уходить независимо от погодных условий. Чтобы предотвратить попадание в дымоход листвы, ставят специальные зонты, флюгарки, а в ветреных местах — дефлекторы, которые еще улучшают тягу.

Высота трубы сэндвич-дымохода

Если вывести на такую высоту трубу не получается, ставят дымосос — получается принудительная тяга. Вентилятор нужен будет не все время, но в некоторых условиях, когда естественной тяги недостаточно, принудительная вытяжка спасает положение.

Вывод печной трубы через крышу и перекрытие: инструкция и советы

Пошаговая инструкция по выполнению работ проведения труб дымохода через плиты перекрытия и конструкцию крыш – знания, которые пригодятся любому мужчине, решившему выполнить работу своими руками. Работа непростая и требует внимательности и ответственности, ведь от качества зависит сохранность вашего дома и защита его от пожаров.

Свернуть

Общие правила и выбор места
Схемы вывода дымохода через перекрытие и крышу
1 этаж
2 и более этажей

Вывод печной трубы через перекрытие
Круглой металлической
Кирпичного дымохода
org/ListItem»>Проход через кровлю
Проход кирпичной трубы через кровлю
Проход круглой трубы через кровлю
Разделка печной трубы на крыше

Финальные работы

Общие правила и выбор места

Как провести трубу печи через деревянный потолок – это необходимо сделать так, чтобы не возникало неприятностей, как на фотографии. Основная задача подготовительного этапа – определение места установки печи и проведения дымохода на улицу. В зависимости от материалов плит перекрытия и труб дымохода, потребуется выполнить работы с учетом нескольких размеров:

максимальное расстояние от конька до козырька трубы 1000 мм, а минимальный выступ – 350 мм;
расстояние до поверхностей деревянных стен – минимум 250 мм;
длина горизонтального участка дымохода до 1000 мм;
при выборе места прохода, учитываем прохождение трубы через конструкцию крыши. Это место должно располагаться между стропилами;
при прохождении стальных трубопроводов через деревянные плиты, элементы отделки и конструкции крыши обязательно используем самодельные, промышленные короба или муфты с внутренним слоем теплоизоляции.

к содержанию ↑

Схемы вывода дымохода через перекрытие и крышу

к содержанию ↑

1 этаж

Проход печной трубы через перекрытие 1 этажа оборудуется металлическим коробом, заполненным слоем теплоизоляции. Для этого можно использовать отсыпку керамзитом, заполнение полостей минеральной ватой. Для нежилых помещение допускается использование асбестовых плит.

Схема монтажа дымохода через перекрытие с выходом на крышу (одноэтажный дом)

к содержанию ↑

2 и более этажей

При проходе через плиты 2 и следующих этажей может возникнуть ситуация, когда дымоход невозможно установить вертикально. Строители могли сместить перегородки или установить балку в конструкции перекрытия.

Поэтому чтобы не рисковать, при обустройстве дымоходов в многоэтажном дому лучше использовать домовую систему вентиляции. Если выполнить горизонтальный отступ – в этом месте будет собираться возможный конденсат и на стенках откладываться толстый слой сажи. И почистить дымоход через повороты будет затруднительно.

Схема установки дымохода печи в 2-этажном доме

Схема с описанием всех элементов

к содержанию ↑

Вывод печной трубы через перекрытие

к содержанию ↑

Круглой металлической

Весь процесс разбит на несколько этапов:

Самые востребованные на сегодняшний день для изготовления стальных дымоходов – двухсторонние металлические сэндвич – трубы с внутренней прослойкой теплоизоляции. Для таких дымоходов можно легко сделать самодельный короб из жести или купить готовый в магазине.
По габаритам короба вырезаем полость в потолке, вставляем короб так, чтобы он надежно фиксировался загнутыми краями на полу чердака или 2 этажа.
Заводим трубу в подготовленное отверстие и закрепляем ее саморезами к стене. Оставшиеся зазоры заполняем жаростойким герметиком.

Всю оставшуюся полость короба заполняем утеплителем. Можно использовать минеральную вату, пеноизол, пенопласт и любой другой материал. Для жилых помещений запрещено использование асбеста.
Слой теплоизоляции должен немного выступать за металлические бортики. Осталось закрыть поверхность короба декоративной отделкой из дерева. Можно купить стальную шлифованную пластину нержавейки, которая украсит ваш потолок.
Схема прохода
Этапы работ по выводу стального дымохода через перекрытие

Важно! При установке патрубка стального дымохода обязательно учитываем общее направление стыков. Внутри здания их принято вести «по дыму». Верхняя труба одевается на нижнюю, так дым не сможет выйти наружу даже при забитом дымоходе.

к содержанию ↑

Кирпичного дымохода

Здесь все намного сложнее:

Перед плитой перекрытия каменщик должен выполнить распушку трубы, постепенно расширить наружный размер дымохода. Если вы обладаете навыками в укладке кирпича, работу можно выполнить самостоятельно. Если нет, придется привлекать опытного печника.
В плите (перекрытии) вырезается проем по размерам трубы, даже с небольшим запасом. После укладки кирпичей и выхода дымохода за поверхность перекрытия, нарезаем плитный материал утеплителя по размерам трубы.
Можно использовать минеральную вату или подготовить пенопластовые заготовки. Главное, чтобы толщина слоя компенсировала высокую температуру отработанных газов и не позволяла им влиять на поверхность стен и перекрытия.
Затем укладываем заготовки вокруг трубы и закрепляем их специальными саморезами или просто обматываем скотчем. Главное не оставлять больших щелей, а небольшие зазоры заполнить огнестойким герметиком. Заполнив всю полость утеплителем закрываем ее слоем декоративной отделки.

Схема вывода кирпичного дымохода через перекрытие и крышу дома

к содержанию ↑

Проход через кровлю

Проход печной трубы через кровлю проводится по аналогии с плитами перекрытиями. Единственное дополнение – обеспечение надежного слоя гидроизоляции для предотвращения протекания воды в месте выхода дымохода.

к содержанию ↑

Проход кирпичной трубы через кровлю

Кирпич для печной плиты на крыше используем керамический, красных, высокого качества и марки. Здесь на него оказывает влияние не только высокая температура газов, но и агрессивные условия наружной температуры, ветра и осадков.

После пересечения с плитой перекрытия выкладываем трубу до места выхода через конструкцию крыши:

размечаем и аккуратно вырезаем полость прохода дымохода, делаем размер с запасом для слоя изоляции;
оснащаем место прохода металлическим коробом с полостью для прохода трубы. Верхний срез должен выполняться с учетом угла наклона крыши, и выставляется немного утопленным внутрь;
после выхода дымохода наружу, заполняем все пространство слоем теплоизоляции, все малейшие пустоты заделываем герметиком;

заводим под поверхность конструкции крыши слой гидроизоляции. Затем сверху одеваем стальной фартук или резиновую муфту. Края аккуратно заделываем герметиком.

Сверху укладывается основной материал покрытия крыши, и труба выгоняется до нужного размера. Наверху выкладывается «выдра» и устанавливается защитный козырек. Вывести печную трубу через крышу несложно при наличии хорошего инструмента и навыков выполнения кирпичных и слесарных работ.

к содержанию ↑

Проход круглой трубы через кровлю

Проход печной трубы через крышу, если дымоход выполнен из стальных, керамических или асбестовых труб производится по такой же схеме, как с кирпичным дымоходом (инструкция выше).

Единственное отличие – разработано несколько вариантов уплотнительных колец для гидроизоляции стыка. Они значительно облегчают работу, не требуется укладывать дополнительный слой теплоизоляции при использовании проходной муфты.

При потребности установки высокой трубы, ее раскрепляют стальными растяжками к специальным анкерам, заделанных в конструкцию крыши.

Этапы работы на фото:

к содержанию ↑

Разделка печной трубы на крыше

Разделку печной трубы на крыше проводят с учетом нескольких размеров:

минимальное расстояние от поверхности крыши до стропил 250-300 мм;
если в качестве покрытия поверхностей используется толь или рубероид – размер до трубы дымохода от 300 мм;
если в качестве стропил используются металлические или бетонные детали это расстояние уменьшается до 200 мм.

Сложности возникают при проходе труб через слои защиты крыши (паро, гидроизоляция, деревянная обрешетка конструкции и слои утеплителя). Работы проводим очень аккуратно, стараясь не нарушать все слои изоляции и конструкции.

Для установки стакана выполняем дополнительную обрешетку, соединяя 2 соседних стропила 2 перемычками по размеру гильзы.

Все старые слои аккуратно подтягиваем и подворачиваем вовнутрь, фиксируя кромки степлером или гвоздями со шляпками. Все зазоры заполняем слоем теплоизоляции и герметиком.

Гидроизоляция поверхностей выполняется в несколько этапов:

на крыше укладываем по всей поверхности трубы желобок для дренирования и отвода возможных протечек;
закрепляем и заполняем все зазоры и устанавливаем наружный фартук гидроизоляции. Он может изготавливаться из стали или резины. Его края заводим под покрытие крыши и фиксируем сверху внутреннего фартука основной конструкции и заделываем все стыки;

теперь вода при проходе в небольшие щели будет попадать дренажный желобок или удаляться в по покрытию подкрышного фартука.

После укладки слоя покрытия крыши устанавливаем наружный фартук и герметично закрепляем его к поверхности дымохода и крыши.

Схемы:

Схема разделки печной трубы на крыше

Монтаж кирпичной печной трубы

к содержанию ↑

Финальные работы

Разделка печной трубы на потолке или крыше своими руками окончена. Остается только просушить печь. Но перед этим проверяем тягу в трубе. Для этого подносим факел к открытой дверце топки, если пламя затягивает вовнутрь – тяга в норме. При недостаточной вентиляции потребуется удалить строительный мусор из труб и только после этого переходить к следующему этапу финала.

Закладываем в топку не больше 3 кг дров и подпаливаем из. Во время первого сжигания дров будет выгорать смазка, грязь и лакокрасочные материалы с поверхностей печи, и удаляться влага из кирпичей. Поэтому рекомендуем открыть окна и двери.

После остывания поверхностей проводим 2 сушку печи и проверяем все стыки и сам дымоход на герметичность, и отсутствие просечек газов в помещение. Возможные неисправности устраняем и только после окончательной проверки можно приступать к эксплуатации печей.

Только качественно выполнив основные этапы работ, проведя внимательную проверку готового дымохода, вы сможете обезопасить свой дом от пожаров и вдыхать ароматный запах горящих дров, а не угарного газа, валящего из щелей дымохода.

Примыкание трубы на кровле из шифера

Классическими устройствами для обогрева любого жилого здания являются топливные котлы и печи, работающие на твердом, жидком или газообразном виде топлива. Продукты горения топлива удаляются из помещений через дымоход, который выводится через кровлю. При его установке и выводе трубы над всегда происходит нарушение герметичности, что приводит к проблемам кровельной гидроизоляции. Поэтому при монтаже требуется особая аккуратность и тщательность проведения работ, чтобы минимизировать нарушение герметичности и полностью заделать полученные щели. Иначе крыша будет протекать.

Вывод дымохода над поверхностью крыши и проведение его гидроизоляции для каждой кровли имеет свои особенности. В этой статье рассмотрим, как осуществить установку и провести герметизацию его стыка с шифером.

Монтаж дымохода

Чтобы осуществить вывод в месте, которое минимально нуждается в гидроизоляции, и устранить потери герметичности, необходимо решить две основные задачи:

выбрать оптимальное место расположения дымоотвода на поверхности крыши;
обеспечить безопасную и герметичную стыковку кровельных прослоек с трубой.

Выбор места расположения трубы на поверхности крыши

Расположение должно быть ближе к коньку (в случае двускатной конструкции). Он должен возвышаться над коньком не меньше, чем на 0,5 м. Оголовок также должен быть выше уровня поверхности кровли на 0,5 м.

Наглядно схема расположения трубы на двускатной крыше показана на схеме:

Такое расположение дымохода объясняется минимальным скоплением осадков в этом месте. Здесь собирается меньше снега зимой и вероятность протечки в месте стыка будет незначительной при его таянии.

Безопасность и герметичность стыковки дымохода с кровлей

Кровля утепленного дома имеет многослойное устройство, включая кроме верхнего кровельного покрытия, слой пароизоляции, гидроизоляции и утеплителя. Такую конструкцию называют «кровельным пирогом». Она защищает дом от снега, ветра и дождя, сохраняет тепло внутри него и обеспечивает длительную эксплуатацию.

При выводе дымохода непрерывность прослоек пирога нарушается. Они изготовлены из горючих материалов. В месте стыка, при неправильно проведенной изоляции, могут подвергнуться оплавлению или возгоранию. Поэтому укладывать их встык нельзя. Между трубой дымохода и кровлей нужно оставлять безопасный зазор.

Листы шифера невозможно уложить впритык к трубе. При выводе её через шифер образуются щели, которые без проведения герметизации будут пропускать влагу во внутреннее подкровельное пространство.

Процесс герметизации для разных конструкций может отличаться. Он может иметь круглую, прямоугольную или квадратную форму. Квадратный или прямоугольный дымоход обычно выполнен из кирпича, круглый – из металла или асбестоцемента.

Подготовка материала и инструмента

Для проведения вывода трубы и герметизации ее стыка понадобятся различные вспомогательные материалы.

Условно они делятся на две функциональные группы:

Материалы, предназначенные для герметизации щелей, образованных при стыке кровли с трубой дымоотвода. К ним относятся различные фартуки, подворотнички проходки. Они могут быть выполнены из стали с оцинкованной поверхностью, силиконовых или резиновых материалов. Эти изделия обеспечивают поверхностное покрытие стыковых щелей;
Различные герметики, предназначенные для защиты от влаги внутри щелей, смеси с цементной основой, битумная мастика, а также современные изделия для герметизации. Например, самоклеящиеся материалы в виде ленты.

Для щелей меньше 5 мм в основном применяют термоустойчивые герметики. При размере щели более 1 см используются растворы на основе цемента, а также фартуки и уплотнители, изготовленные из разных материалов.

Для выполнения работ потребуются также инструменты:

отвертки, шуруповерты, саморезы;
молоток;
ножовка или болгарка;
пистолет для нанесения герметика.

Устройство обрешетки и вывод дымохода через шифер

Обрешётку для кровли делают из бруса 50х50 мм для шифера, имеющего обычный профиль. Если профиль листов усиленный, то для обрешетки рекомендуют использовать брус 75х75 мм.

Обрешетка может быть однослойной и двухслойной.

При монтаже однослойной обрешетки доски или брус закрепляют перпендикулярно к стропилам. Шаг обрешетки должен быть 500 – 550 мм, либо 750 – 800 мм.

Для двухслойной конструкции обрешетки сначала крепят к стропилам доску в параллельном направлении к коньку, а затем к ней закрепляют брус. Общий продольный и поперечный размер обрешетки должен соответствовать кратному размеру шиферных листов, чтобы поместилось их целое число. С этой целью регулируют расположение свесов.

Общее правило при укладке шифера: каждый шиферный лист обязательно должен располагаться на трех брусьях. Один из них должен находиться под центром листа, а два других – по кромкам.

В месте будущего расположения дымохода к обрешетке монтируют закладные элементы. Деревянные бруски обрешетки и стропил должны быть расположены от него на расстоянии не менее 130 мм.

Заделка круглой трубы с помощью проходки или насадки

Для устранения щелей и герметизации стыков при выводе трубы круглой формы удобнее применять готовые изделия. Проходки из нержавеющей оцинкованной стали или из эластичного материала, устойчивого к высоким температурам.

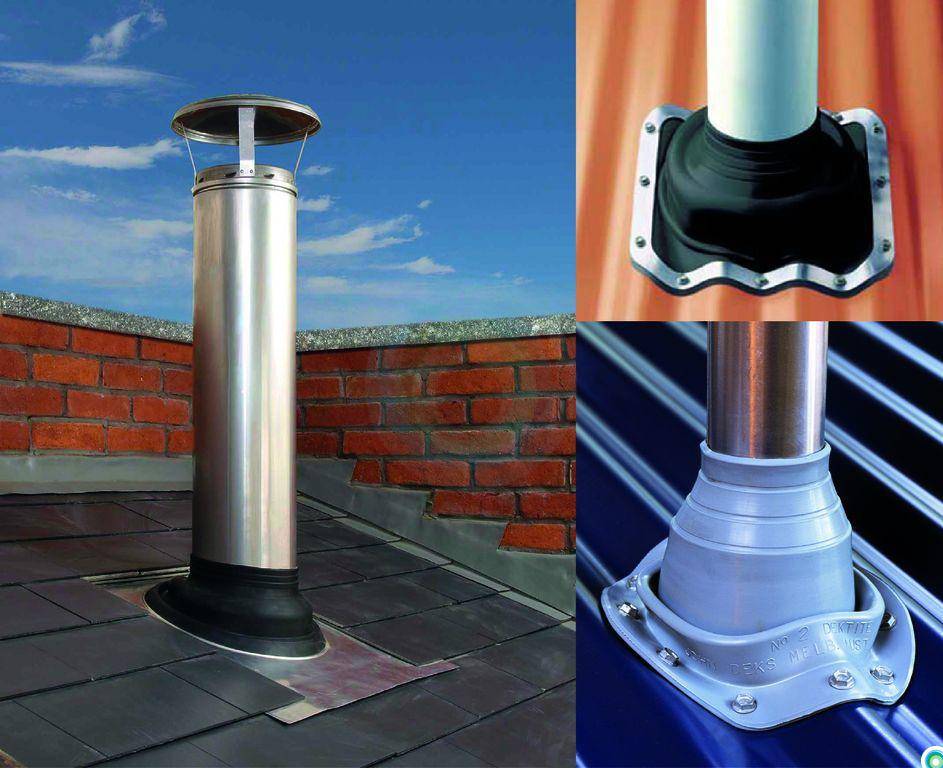

Эластичная проходка имеет вид колпака и фиксирующего металлического обруча. Он может принимать рельефную форму, совпадающую с волной шифера, поэтому не требует подгонки под угол расположения. Эластичный фартук можно отрегулировать под любую крутизну наклона поверхности. Он плотно огибает трубу, а у основания прижимается обручем – хомутом с термостойкой прокладкой.

Перед установкой эластичной проходки на ее внутреннюю поверхность в местах контакта с шифером наносят герметик. Это исключает попадание воды внутрь.

Закрепление эластичного фартука к поверхности крыши проводят саморезами, имеющими резиновые прокладки. В продаже есть также проходки с гибким металлическим кольцом, с внутренней стороны которого клеящая пленка.

Металлическая проходка включает две части: одна примыкает к поверхности кровли, другая представляет обрамляющий трубу фартук.

При установке такой проходки фартук должен находиться на 150 мм выше шиферной волны. Пространство под фартуком до места стыка заполняется раствором из асбеста с цементом.

Металлическую проходку нужно подбирать под угол уклона поверхности крыши. Но она лучше выглядит и прослужит дольше эластичной.

Примыкание квадратной трубы на шиферной крыше

Квадратную или прямоугольную трубу для отведения дыма обычно делают из кирпича. Раньше в месте примыкания её к поверхности с внешней стороны делали утолщение, что позволяло выполнять герметизацию выходного отверстия.

Сейчас по периметру делают фартук в виде возвышенности из цементно-песчаной смеси. Это сооружение называется «выдра». Перед этим щель стыка между шифером и дымоотводом закрывают изогнутыми стальными полосками. Одна сторона изгиба примыкает к кирпичной стенке, а вторая – к поверхности. Такой оклад из стали крепится по всей окружности трубы. Сверху он заливается раствором, изготовленным из смеси цемента с песком. Чтобы раствор не растекался, по краям площадки делают бортики. Для этого используется картон, обернутый полиэтиленовой пленкой или планки из дерева. После застывания смеси бортики убираются.

Уровень застывшей смеси должен быть выше уровня кровли. Для отвода стекающей с конька воды с его стороны на цементно-песчаном фартуке сооружается выступ с уклоном.

Установка растяжек на дымоход

Высота, начиная с которой требуется делать усиление, зависит от типа, модели, особенностей устройства дымохода и обычно составляет 1,2–2 м. Как усиливают конструкцию трубы?

Например, в случае популярных сегодня дымоходов из нержавеющей стали для этого предусматривают направленные в разные стороны стальные растяжки (чаще всего три гибких троса или два жестких прута). С одного края их крепят к надетому на трубу хомуту, а с другого — к прочному основанию (как правило, к стропильным ногам).

Такое решение связано с рядом проблем. Во-первых, далеко не всегда можно найти подходящую точку для закрепления троса в направлении от трубы к карнизному свесу кровли. Еще сложнее подобрать третью точку фиксации троса, когда дымоход проведен через фасад здания, а затем через фронтонный или карнизный свес крыши. Очевидно, что в этом случае место для закрепления растяжки должно находиться на участке рядом с домом, но таким образом трос в силу разных причин фиксируют крайне редко. Приходится искать точку для его опоры в плоскости кровли, но тогда статическая устойчивость дымохода остается под вопросом.

Вторая проблема — как добиться герметичного прохода растяжки или ее крепежа сквозь кровлю, когда трос или прут фиксируют к деревянному основанию крыши. Широко практикуемый сегодня неспециализированными бригадами вариант просверливания в кровле отверстия для растяжки, а затем заполнения его эластичным герметиком (или даже монтажной пеной) вызывает неприятие у профессиональных кровельщиков. Постепенно из-за усадки стропильной системы, колебаний дымохода под действием ветра или из-за потока воды, стекающей по растяжке во время дождя, в месте прохода троса или прута сквозь покрытие появятся щели, и, как следствие, начнутся протечки. Как же быть? Например, в случае металлочерепицы трос можно прикрепить к деревянному основанию кронштейном, имеющим эластичную шайбу, которая будет накрывать место прохода кронштейна сквозь лист металлочерепицы. Притом для повышения герметичности данного узла желательно промазывать шайбу по периметру кровельным герметиком.

Для фиксации растяжек на кровле из керамической или цементно-песчаной черепицы рекомендуют применять особые проходные черепицы для вывода на крышу антенн, представленные в линейках всех ведущих производителей этих кровельных материалов

Вариант усиления конструкции керамического дымохода

Для усиления дымоходов другого популярного типа — керамических с оболочкой (кожухом) из легкого бетона — существует несколько решений. Самое простое — установка арматурных стержней (с последующей заливкой цементным раствором) в вертикальные каналы, имеющиеся в бетонной оболочке. Эти каналы, предусмотренные большинством производителей керамических дымоходов, расположены вдоль каждого из четырех углов оболочки. Рекомендуют при высоте трубы от 1,5 до 2 м армировать только два канала (по диагонали), а при высоте от 2 до 3 м — все четыре. Длина арматурного стержня определяется расстоянием от устья трубы до места прохода ее через кровлю, которое умножают на два, поскольку под кровлю стержень должен уходить на такое же расстояние. Если дымоход значительно возвышается над крышей, то для его усиления можно применять другие методы. Например, установить трубу, в бетонной оболочке которой, помимо дымового, есть и второй канал большого сечения (для вентиляции помещения или проводки инженерных коммуникаций внутри дома). Этот канал до самого основания заполняют арматурными стержнями и заливают бетоном. Еще один вариант — «одеть» бетонный кожух в корсет из стальных уголков с перевязкой требуемой длины.

Установка дымового трубного устройства на крыше

Чтобы обеспечить оптимальную силу тяги для рационального сжигания топлива, общая длина дымового канала должна составлять от 5 до 10 метров. Также имеет значение высота расположения верхнего края дымохода относительно конька крыши или стены более высокого здания, расположенного в непосредственной близости.

Правильная вентиляция устраняет запахи | Насос

Вопрос:

У меня иногда возникали проблемы с домовладельцами, жалующимися на появление запахов, время от времени вызываемых их септической системой. Я читал, что замена выпускного тройника септика на колено может устранить запах. Что вы думаете об этой идее?

Ответ:

Запахи из септической системы время от времени представляют проблему. Обычно есть довольно простое решение. Однако решение не в смене вентилируемых тройников септика.

Бактерии, активные в септиктенке, являются анаэробными. Анаэробные означает, что бактерии работают без кислорода из воздуха. В результате их анаэробной деятельности образуются запахи, наиболее распространенным из которых является сероводородный газ. Запах сероводорода похож на запах тухлых яиц. Не слишком приятно!

В септике образуется небольшое количество газа, но его необходимо выпускать, чтобы в резервуаре не повышалось давление. Если в септике есть входные и выходные дефлекторы, их необходимо вентилировать. Если вход и выход представляют собой тройники, они должны иметь выходы вверх и вентилироваться.

ДАВЛЕНИЕ ГАЗА

Я слышал о замене впускного тройника коленом. Если это будет сделано, то газы от анаэробных бактерий должны будут выйти в дренажное поле в самотечной системе. Я не вижу в этом большой проблемы, если по какой-то причине не забивается впускной патрубок. Казалось бы, впускной патрубок нельзя очистить так же легко, как впускной тройник.

Если септик сбрасывает воду в насосную цистерну, то может возникнуть некоторое давление газа как в септиктенке, так и в насосной цистерне. Вызовет ли это проблему, зависит от того, насколько герметичны резервуары.

Я также слышал, что выходной тройник заменили коленом, и это якобы решило проблему с запахом. Газы все еще образуются, и по мере того, как давление в септиктенке нарастает, газы будут выходить через впускное отверстие в водопроводную вентиляционную систему. Выход сантехники находится на крыше жилого дома.

Почему до сих пор нет запаха? Я подозреваю, что причина в том, что система поглощения почвы вентилируется, и воздух циркулирует через септик и выходит через вентиляционную трубу на крыше, неся с собой запах. Замена выпускного тройника на колено препятствует такой циркуляции воздуха. Если бы не было движения воздуха через септик, вероятно, было бы очень мало движения газа из резервуара и не было бы заметного запаха.

Вентиляционные трубы не имеют значения в системе поглощения почвы. Если бы все установленные вентиляционные трубы были закрыты или устранены, это имело бы тот же эффект ограничения движения воздуха, что и замена выходного тройника коленом.

ВИНОВНИК НИЖНЕГО ПОТОКА

Теоретически установка вентиляционных отверстий в системе поглощения почвы должна поддерживать аэробность системы. Однако эта теория неверна, поскольку кислород должен вводиться на почвенной стороне биомата. Вот где нужен кислород. Невозможно ввести достаточное количество кислорода в траншею через поверхностное вентиляционное отверстие, чтобы сточные воды из септика оставались аэробными.

Итак, я настоятельно рекомендую оставить в септике вентилируемые перегородки или вентилируемые тройники. Если предотвратить циркуляцию воздуха из системы поглощения грунта, то из вентиляционной трубы на крыше будет выходить лишь небольшое количество газа.

Вентиляционная труба водопроводной системы должна проходить значительно выше линии крыши в соответствии с большинством сантехнических норм. Насколько я помню, в некоторых сантехнических нормах указано, что верхняя часть вентиляционной трубы должна быть на один или два фута выше линии уровня длиной 10 футов от места расположения вентиляционной трубы до крыши. Показанный здесь эскиз может помочь объяснить, почему вентиляционная труба должна проходить значительно выше линии крыши.

Если верхняя часть вентиляционной трубы находится недостаточно высоко над линией крыши, потоки ветра могут переносить запахи вниз и вниз к земле.

Нисходящие потоки вдоль той стороны крыши, где находится вентиляционное отверстие, могут быть вызваны ветром, дующим на крышу с противоположной стороны. Ветер, дующий над соседними деревьями, которые выше дома, также может вызвать нисходящие потоки. Нисходящие потоки могут возникать только тогда, когда ветер дует с определенного направления и с определенной скоростью. Вот почему запахи могут возникать только время от времени.

БЫСТРЫЕ РЕШЕНИЯ

Как решить проблему запаха? Одним из простых решений может быть удлинение сантехнического вентиляционного отверстия и расширение его значительно выше линии крыши.

В некоторых случаях может потребоваться обрезка близлежащих деревьев. Однако это довольно радикальное решение.

Я думаю, что может быть лучшее и простое решение. Многие успешно использовали фильтр с активированным углем, который помещается в верхнюю часть существующего вентиляционного отверстия. Угольный фильтр не ограничивает поток воздуха или газов, но устраняет запах выходящих канализационных газов.

Я предложил этот тип фильтра одному из моих клиентов, и он очень успешно устранял внешние септические запахи. Обычно в Pumper рекламируются несколько поставщиков угольных фильтров для вентиляционных отверстий.

В заключение, не заменяйте ни один из вентилируемых тройников септика коленом. Поищите решение проблемы запаха в другом месте.

Как установить вентиляционную трубу на существующей крыше – модернизированный дом

Последнее, с чем вы хотите иметь дело, это протекающая крыша. Ваша жизнь уже достаточно занята и беспокойна, чтобы вам не нужно было ничего исправлять. Оставаться активным и в первую очередь принимать меры для предотвращения утечек — лучший способ остановить протекающую крышу до того, как она начнется.

В противном случае ремонт может стоить вам тысячи долларов. Если вы решите добавить камин или печь в свой дом, вам нужно добавить вентиляционную трубу, чтобы предотвратить утечки. Процесс несложный, и вам не нужно никаких специальных навыков, чтобы выполнить работу.

Проект «Сделай сам» состоит из ослабления гонтов, установки гидроизоляции и прибивания ее гвоздями. Это действительно так просто! Всегда полезно покрыть кровельным клеем любые трещины и щели.

Эта статья научит вас всему, что вам нужно знать об установке вентиляционной трубы на существующей крыше. Мы рассмотрим пошаговые инструкции, различные типы прошивки и многое другое.

Вам нужна установка или замена воздуховодов или вентиляционных отверстий?

Получите бесплатные расценки без обязательств от профессиональных подрядчиков рядом с вами.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Почему лучше иметь новую вентиляционную трубу

Основная причина добавления гидроизоляционного покрытия в любом месте вашей крыши – это предотвращение протечек. Когда вы останавливаете протечки до того, как они начнутся, вы создаете положительный эффект домино, в том числе продлеваете срок службы вашей крыши. С годами прошивка может вылезать и портиться.

Всегда важно знать состояние гидроизоляции на вашей крыше, чтобы уменьшить ущерб от воды. Установка отливов для вентиляционных труб проста, потому что они имеют большое фланцевое основание, которое можно быстро врезать в черепицу. Это недорого и не требует найма кровельного подрядчика или какого-либо профессионала для выполнения работы.

При правильном применении гидроизоляция кровли должна прослужить в среднем от 15 до 20 лет. Это может варьироваться в зависимости от того, где вы живете. Если погода в вашем районе часто сырая, снежная или дождливая, срок службы может быть меньше.

Инструменты и материалы, которые вам понадобятся

Прежде чем подняться на крышу, вам, возможно, придется сбегать в хозяйственный магазин. Найти эти материалы легко, и вам не нужно слишком много. Вот инструменты и материалы, которые вам понадобятся для установки вентиляционной трубы на крышу.

Вентиляционная планка
Герметик
Кровельные гвозди
Кровельный цемент
Шпатель
Монтировка
Пистолет для герметика
Лестница
Веревка (дополнительно)
Молоток
Отвертка 4-в-1

Безопасно поднимите все эти предметы на крышу. Если вы планируете надеть какое-либо защитное снаряжение, обязательно наденьте его перед подъемом. Всякий раз, когда вы работаете в дождливую погоду, держите вокруг себя веревку, чтобы предотвратить падение.

Как установить отлив вентиляционной трубы на существующей крыше

После того, как вы собрали все инструменты, необходимые для выполнения работы, пора начинать! Это простой проект своими руками, который вы можете сделать, не нанимая профессионала. Это сэкономит вам кучу денег и защитит область вентиляционной трубы от возможных утечек.

Шаг первый: ослабьте гонты

Как только вы окажетесь на крыше, первое, что вы захотите сделать, это ослабить черепицу. Возьмите монтировку и приподнимите черепицу, которая находится выше и по бокам от того места, где вы устанавливаете оклад. Нет необходимости делать это с черепицей, которая находится внизу вентиляционной трубы.

Если у вас нет монтировки или мало места, идеально подойдет шпатель. Просуньте его под нижнюю часть каждого гонта и сломайте печать.

Шаг второй: установите прошивку

Затем возьмите новую планку и наденьте ее на вентиляционное отверстие в правильном положении. Он должен быть установлен под гонтами, которые вы отогнули, но над нижними, которые вы не трогали. Проще всего установить оклад на место, когда вы опускаетесь вниз, пока он не будет плотно прилегать к трубе.

Шаг третий: молоток

После того, как вы установили оклад, вы должны убедиться, что верхняя и боковые части черепицы отогнуты назад. Кроме того, вы хотите перепроверить, чтобы металл гвоздей соответствовал металлу фартука. В противном случае может произойти химическая реакция, которая со временем приведет к коррозии и эрозии.

Говоря о перепроверке, посмотрите на нижнюю часть гидроизоляции и убедитесь, что она находится НАД черепицей на нижней части. Возьмите гвозди и забейте их сверху, по бокам и снизу.

Шаг четвертый: нанесение герметика

Используйте кровельный клей для герметизации шляпок гвоздей, а также нанесите его по краям гидроизоляции. Везде вокруг области, где вы видите открытые трещины или щели, необходимо заделать их. Это гарантирует отсутствие вероятности попадания влаги или воды в область, которая может вызвать протечки.

Другие типы гидроизоляции крыши

Доступно несколько различных типов прошивки. Некоторым домам требуется несколько вентиляционных отверстий и отливов на крыше. Любой эксперт или профессиональный контракт сможет сообщить вам, что именно нужно вашему дому.

Вот несколько готовых стилей, которые относительно недороги и их легко установить самостоятельно.

Вспышка долины

Этот стиль легко запомнить, потому что ендовы обычно имеют форму буквы «V» или «W». Вы бы использовали этот тип оклада, когда две разные плоскости на одной крыше встречаются и образуют долину.

Ступенчатое мигание

Ступенчатая обшивка предназначена для защиты любых стыков между крышами и другими объектами, такими как дымоходы, антенны или световые люки. Он получил свое название, потому что, когда вы устанавливаете этот тип мигания, он поднимается над черепицей. Это помогает защитить все на вашей крыше от повреждения водой.

Капельное промывание

Капельное остекление очень распространено и устанавливается на краю крыши. Это помогает направлять воду с крыши в водосточные желоба. Есть два типа, в том числе T-образный и L-образный оклад.

Г-образный применяется на участках крыши, где она соприкасается со стеной. Т-образную форму можно поставить на края вашей крыши, чтобы вода стекала с края. Рекомендуется установить оба стиля, если вы живете во влажном климате.

Стоимость ремонта протечки крыши

Поскольку промывка помогает остановить протечки до того, как они начнутся, я хотел обсудить, сколько может стоить ремонт протекающей крыши. Простое исправление обычно стоит от 10 до 120 долларов. Поскольку это такой широкий диапазон, я включил таблицу сравнения затрат, чтобы сузить то, что вы можете ожидать заплатить.

Текущая задача	Средняя стоимость
Треснувшая планка	20 долларов
Битая или отсутствующая черепица	35 $
Ледяные дамбы	от 50 до 120 долларов
Треснувший вентиляционный кожух	от 10 до 25 долларов
Забитые желоба	Бесплатно/легко сделать самому
Протечки в крыше	от 20 до 80 долларов

Вам нужна установка или замена воздуховодов или вентиляционных отверстий?

Получите бесплатные расценки без обязательств от профессиональных подрядчиков рядом с вами.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Связанные вопросы

Нужен ли отлив крыши?

Прокладка на крыше и на вентиляционной трубе обязательна. Когда плоскость крыши соприкасается с вертикальной стеной, если нет гидроизоляции, возникает риск протечки. Ремонт или замена протекающих крыш может обойтись вам в тысячи долларов.

Удаление старой обшивки на двухуровневых крышах или дымоходах может быть затруднено. Сложность также зависит от типа материала, с которым вы работаете. Если вы изо всех сил пытаетесь снять его, лучше нанять кого-нибудь, чтобы избежать дальнейшего повреждения вашей крыши.

Оплавление идет поверх рубероида или под него?

При установке оклада на крыше может быть непонятно, в каком порядке все делается. Мне нравится думать об этом так же, как о сборке бутерброда. У вас будет край капельницы вдоль карниза, прежде чем ставить ледяной и водный барьер. После этого вы нанесете битумную или войлочную бумагу на край капельницы.

Требуется ли крышная вентиляция по нормам?

Вентиляция необходима, если вы работаете с дымоходом или печью, чтобы не допустить проникновения токсинов в ваш дом. Большинство домовладельцев также считают, что чердаки должны вентилироваться, чтобы создать естественный поток воздуха по всему дому. Когда на крыше нет коньковых вентиляционных отверстий или есть только вентиляционные отверстия на потолке, в большинстве норм требуется больше.

Чтобы получить прямой ответ, вам нужно найти коды для вашего конкретного города или штата. Он может немного варьироваться от одного места к другому. Это полезно делать всякий раз, когда вы переезжаете в новый город или строите собственный дом.

Недавно опубликовано

ссылка на Лучшее время для удобрения газона до или после дождя?

Когда лучше удобрять газон до или после дождя?

Пышный газон – это то, чего хочет каждый домовладелец. Фактически, вы можете оказаться в тихом соседском соревновании, чтобы увидеть, у кого будет самый зеленый газон, свободный от сорняков. Ключ к безупречному газону — это…

Продолжить чтение

ссылка на Как повесить дверцы шкафа под покраску

Как повесить дверцы шкафа под покраску

Если шкафы в хорошем состоянии, их покраска — экономичный способ обновить их. Но покраска шкафов может занять много времени, особенно когда вы ждете, пока высохнет одна сторона….

Продолжить чтение

Самые популярные посты

прокладка трубы через гофрированную крышу

Был и более простой вариант — из металлической трубы, но с ним возникли дополнительные сложности. И как хорошо сейчас, что появились сэндвич-трубы для дымоходов.

В чем преимущества

Почему сэндвич-трубы смогли быстро завоевать рынок? Простота конструкции, состоящая из внешней и внутренней трубы, внутри заполненной минеральной ватой для теплоизоляции. Специальные крепления на конце облегчают установку через крышу или стену. Для производства используется такой надежный материал, как сталь. Если знать все тонкости, а еще лучше посмотреть видеоинструкцию, то собрать такую систему своими руками не составит проблем. Но необходимо строго придерживаться инструкции по установке и пожарной безопасности, чтобы избежать проблем в будущем.

К достоинствам сэндвич-труб относятся:

Понятно, что нержавеющая сталь, из которой изготовлена труба, делает ее цену достаточно высокой, и это относительный недостаток. А неправильный монтаж со временем может стать причиной потери герметичности конструкции. Но если первое окупается длительным сроком службы, то второе зависит только от того, кто будет заниматься установкой.

Важно знать

Перед началом установки стоит ознакомиться с некоторыми тонкостями. Например, важно знать, что чем больше площадь конструкции будет внутри помещения, тем меньше будут теплопотери. При создании подробной схемы учитывайте тот факт, что даже горизонтальные участки должны быть до одного метра. Обратите внимание, что контакт системы с какими-либо коммуникациями, такими как газ и электричество, недопустим. А если на пути размещения дымохода попадаются деревянные детали, то трубу необходимо отодвинуть от них с помощью специальных стальных скоб. Расстояние между креплениями не должно превышать одного метра.

Также включите в план часть разборной трубы или вставку с дверцей, через которую можно будет осуществлять осмотр и очистку от сажи. Безусловно, установка дымохода-сэндвича – дело серьезное и ответственное, поэтому если вы решили заняться этим без специалистов, то осознайте степень ответственности и строго следуйте пошаговой инструкции.

В готовом здании производится монтаж дымохода через стену из сэндвич-труб. Для этого примите меры по защите стены от высокой температуры дымохода. Хорошо, если дом новый и есть возможность установить систему в помещении. А вот в деревянном доме теплоизоляционные материалы незаменимы. И неважно, что вы выберете для этой цели: минеральную вату или асбест, но сделать это придется. Такие нормы пожарной безопасности в отношении срубов.

Уже на этапе покупки труб вы должны иметь на руках схему и расчеты. Низкий дымоход не будет иметь тяги, и часто дым и сажа будут возвращаться внутрь помещения, а если он слишком длинный, то ускорит процесс сгорания топлива, и тепло будет уходить в атмосферу. Оптимальная длина системы находится в диапазоне от 5 до 10 метров. Помимо самого дымохода вам потребуются различные тройники, патрубки, колена и приспособления.

Понятно, что идеальный вариант – это проход трубы через крышу или стену, и неважно, учитывается ли проект строительства. Это гарантирует вашу безопасность. Но если не получилось, то ищем участок на стене, где поблизости нет других технологических сооружений. Специалисты советуют отступать от любых коммуникаций не менее 40 см, а если это невозможно, то предусмотреть дополнительное утепление.

Для разных стен, их секреты монтажа

Если у вас стены из бревен, то предварительно просверлите необходимые отверстия, большего диаметра, чем сама труба. Круглую форму отверстия поможет создать специальное сверло. А теперь по порядку:

Способ первый: понадобится несколько теплоизолированных труб большего диаметра, чем дымоход, вставленных поочередно друг в друга;
Второй вариант: дымоход выводим через стену, выкладывая пространство между ними качественной теплоизоляцией.

Проход через кирпичную или двухблочную стену делается так. Сначала делается разметка с учетом появления трещин от проделанных отверстий. Для того, чтобы избежать подобного рода проблем, поставьте внутрь специальный металлический каркас. Свободное пространство возле трубы необходимо заполнить огнеупорным материалом и установить щиты, закрывающие переход. Основная сложность заключается в том, чтобы пройти сквозь стену, а затем собрать конструкцию достаточно просто. Собрал? Закрепляем на стене.

Понятно, что когда монтируют опытные мастера, можно не сомневаться в безопасности и надежности, но если вы решили сделать это самостоятельно, то просто помните о возложенной на вас ответственности за жизни тех, кто будет жить в этом доме.

Пошаговый монтаж дымохода из сэндвич-труб через стену: видеоинструкция

В обозримом прошлом никто и подумать не мог, что монтаж дымоходов будет под силу каждому. И понятно почему. Раньше только печник умел правильно создать конструкцию из кирпичей нужной формы и размера. Таких знающих людей очень ценили.

Как правильно установить дымоход из сэндвич-трубы через стену

Чтобы создать в этом уголке максимально комфортные условия, кроме уюта, следует позаботиться о безопасности и простоте монтажа.

Для этого были разработаны дымоходы из многослойных труб. Благодаря особой конструкции продукты горения в виде золы и копоти не оседают на стенках труб, что дополнительно обеспечивает защиту от случайного возгорания.

Что такое многослойная трубка?

сэндвич-труба — Это специальный дымовой канал, выполненный в виде двух соединенных между собой металлических труб, отличающихся диаметром. В этом случае труба меньшего диаметра находится внутри большей, а свободное пространство между ними с помощью высокого давления заполнено специальным огнеупорным материалом – термостойким базальтовым волокном.

Сам дымоход можно представить в виде конструктора, который собирается из спецэлементов — Тройники, хомуты и отводы.

Простота сборки обеспечивается продуманными деталями конструкции. Каждый элемент имеет резьбу разного размера с обеих сторон, благодаря чему детали собираются по принципу раструбов в канализационных трубах. Такое соединение обеспечивает трубам полную герметичность. Хомуты используются для дополнительного укрепления соединяемых сегментов.

Как правильно собрать сэндвич-трубу?

Для начала к патрубку банной печи с помощью стартового конуса надежно крепится двухслойная труба.

Дымоход в банной печи — самая простая конструкция, так как не имеет поворотов и дополнений. В большинстве случаев это прямая труба, выходящая из печи и уходящая через потолок на улицу.

Поэтапный монтаж сэндвич-дымохода в бане

Несмотря на то, что установка дымохода из сэндвич-труб своими руками – очень простая задача, посильная для человека, не имеющего никакого отношения к строительству, вы еще нужно обратить внимание на основные тонкости монтажа. В этой статье мы рассмотрим установка дымохода через стену.

Установка осуществляется в направлении вверх, от печи к крыше. При сборке дымохода зауженный конец трубы вставляется в предыдущий, более широкий.
Многослойная труба никогда не монтируется непосредственно в печь. В первую очередь лучше поставить одностенную трубу из нержавейки. Это позволит получить большую тепловую мощность, при этом защитив другие элементы печи от перегрева.
Благодаря отсутствию скоплений сажи на стенках дымохода из него легко удаляется конденсат. Для этого устанавливаются дополнительные тройники.

Тройники свободно перемещаются по конструкции на специальных полозьях. Для создания такой конструкции нужно разобрать дымоход, зафиксировав посадочные скобы, затем собрать наружную скобу и прикрепить к ней несколько уголков.

Стену закрыть листом фанеры толщиной 10 мм, а асбест прикрепить к фанере саморезами. Следующий слой – оцинкованная сталь размерами 120*200 мм, также закрепленная саморезами. В стальном листе вырежьте квадратную выемку для выхода трубы, и вставьте в нее переходник. Затем с помощью специального антикоррозийного лака покройте кронштейн.
При монтаже дымохода не забудьте оставить свободное пространство между стеной и дымоходом, так называемую уступку.

Максимальная длина дымохода, начиная от колосника и заканчивая дефлектором, может достигать 5-6 метров. На стыки труб необходимо нанести герметизирующий материал с термостойкими свойствами (выдерживающий температуру до 1000⁰С). По окончании монтажа обязательно очистите конструкцию от защитной пленки.

Для дальнейшей очистки дымохода от копоти в теле трубы предусмотрена ревизия — тройник с дверцей сбоку. Он врезается прямо в трубу.

Для надежной опоры дымохода можно сделать кронштейн своими руками из стальных уголков 30х50 мм. Для этого пригодится дрель с болгаркой и болты М10. Вместо болтового соединения рама кронштейна может быть сварена электросваркой.

Заключение

Самым трудоемким этапом в процессе установки дымохода из сэндвич-труб является сверление отверстий в стене и обшивка конструкции теплоизоляционными материалами. А затем, подготовив необходимый материал и инструменты, достаточно просто следовать рекомендациям производителя.

Как установить дымоход из сэндвич-труб

В последние годы все больше и больше дымоходов делают из сэндвич-труб. Дело в сравнительно невысокой цене, длительном сроке службы, достаточно привлекательном внешнем виде. Немаловажно и то, что возможен самостоятельный монтаж сэндвич-дымохода. Дело это не очень простое – нюансов много, но сделать это можно самостоятельно, не привлекая специалистов.

Окрашены в тон кровли

Что такое многослойная труба и что это такое

Сэндвич-труба названа так за свою многослойность: два слоя металла, между которыми находится утеплитель. Такая конструкция решает многие проблемы, которые были присущи простому дымоходу из металлической трубы. Во-первых, изоляционный слой не дает нагреваться внешнему металлическому кожуху до критических температур, от трубы не исходит жесткого излучения. В номере созданы более комфортные условия. Во-вторых, та же изоляция существенно снижает количество конденсата, образующегося при выводе трубы наружу. В-третьих, так как внешний кожух уже не ахти, дымоход проще сделать через крышу или стену.

Сэндвич-труба представляет собой два металлических цилиндра, пространство между которыми заполнено изоляцией

Из каких материалов изготавливают

Сэндвич-трубы изготавливаются из оцинкованной или нержавеющей стали. Оцинкованные сэндвич-трубы для дымоходов используются редко. Разве что для отвода продуктов сгорания маломощного настенного газового котла или газовой колонки. Может использоваться для изолированной вентиляции. Для более серьезных отопительных приборов они непригодны – при высоких температурах цинк выгорает, сталь быстро ржавеет, и дымоход приходит в негодность.

Многослойные трубы для высокотемпературных дымовых газов изготовлены из нержавеющей стали. Причем нержавеющая сталь применяется разных марок – от сплавов с малым содержанием легирующих металлов, до высоколегированных жаропрочных. Толщина металла тоже может быть разной – от 0,5 до 1 мм, а также толщина утеплителя – 30 мм, 50 мм и 100 мм. Понятно, что объем будет другой, да и цена тоже.

Как видно из таблицы, разные марки нержавеющей стали имеют разное назначение. Для внешнего корпуса используются более дешевые сплавы, для внутреннего – более жаропрочные и дорогие. Это необходимо для удешевления производства, а высокая устойчивость к температурам снаружи дымохода не нужна. Есть еще более бюджетные варианты – внешний кожух выполнен из оцинкованной стали. Внешне эти изделия проигрывают нержавейке, но служат нормально (при нормальной изоляции и ее толщине).

Изоляция и ее толщина

Между двумя слоями металла находится утеплитель. Чаще всего это каменная вата. Толщина изоляции от 30 до 100 мм:

При толщине изоляции 30 мм температура дымовых газов не должна превышать 250°С. Такие температуры есть только у газовых котлов малой и средней мощности.
Слой изоляции толщиной 50 мм выдерживает температуру до 400°C. Область применения – любые газовые и жидкотопливные котлы, работающие на дровах, при условии вывода дымохода наружу (сквозь стену).
Слой каменной ваты толщиной 100 мм позволяет выдерживать температуры до 850°C. Такой сэндвич-дымоход можно установить на любой тип твердотопливного котла, в камины и очаги.

Кроме толщины утеплителя необходимо обращать внимание на его марку, а точнее на диапазон температур, в котором он может работать. Не вся каменная вата выдерживает температуру до 850°С, а только некоторые специальные марки. Если вам нужен дымоход для твердотопливного котла, вам также придется учитывать теплостойкость утеплителя.

Набор элементов, из которых собирается сэндвич-дымоход любой конфигурации

Типы соединений

Элементы дымохода-сэндвич могут соединяться между собой двумя способами: раструбами и гофрированными кромками. Раструбное соединение предполагает наличие чуть более широкой фаски с одной стороны. При такой конструкции достигается высокая степень герметичности дымохода. Этот вид сэндвич-трубы хорошо подходит для газовых котлов, где важно исключить протечки. Есть минус: установка требует высокой точности.

Гофрированный край сэндвича позволяет без проблем собрать дымоход. Минус такого решения в том, что для обеспечения герметичности требуется значительное количество высокотемпературного герметика, да и стоит он недешево.

Особенности сэндвич-труб для дымоходов

Также стоит обратить внимание на продольный шов. Его можно сварить или сложить. Если шов сварной, то он должен быть выполнен в аргоновой защитной среде (чтобы не выгорели легированные металлы). Именно такой тип подключения требуется для твердотопливных котлов, банных печей и каминов. Для всех остальных можно использовать шовное соединение.

Способы монтажа

Существует два способа вывода дымохода наружу. Первый – провести трубу через стену, а затем поднять ее по наружной стене до необходимого уровня. Второй — вверх, через потолок и крышу. Оба они несовершенны.

Если дымоход находится снаружи, из-за перепада температур в нем активно образуется конденсат. Поэтому в нижней части дымохода необходимо установить тройник с конденсатосборником (стакан) и отверстием для чистки. Этот узел позволяет без особого труда обслуживать дымоход: стекло откручивается, конденсат сливается. Также без проблем периодически сбивается сажа – через отверстие для чистки можно провести специальной щеткой для дымохода.

Примерная схема прохода трубы дымохода через стену и крышу

Если дымоход выводится через крышу, потребуется несколько узлов прохода — по количеству перекрытий. Если дом одноэтажный, понадобится один проход через потолок, а второй через крышу. Также понадобится мастер-прошивка или фартук для круглой оцинкованной трубы.

Монтаж сэндвич-дымохода на улице требует только одного проходного узла — через стену. Но крепить его к стене нужно будет через каждые 1,5-2 метра. Если стены здания горючие (деревянный дом или каркасный), стены обязательно защищают негорючим экраном.

Дым или конденсат

Виды сборки сэндвич-труб

Как было сказано выше, одна сторона сэндвич-трубы немного шире, другая чуть уже. Благодаря этой разнице в диаметре модули соединяются друг с другом. Если более широкий конец загнут вверх (на рисунке справа), сборка называется «конденсатной». При таком способе монтажа капли конденсата беспрепятственно стекают вниз. Недостаток этого метода в том, что при недостаточной герметизации стыков дым может просачиваться в микротрещины. Этот вид монтажа сэндвич-дымохода применяется, когда труба выводится через стену. Вот тут-то и требуется свободный сток конденсата, а небольшие протечки дыма не страшны — на улице они не критичны.

Если выходит более узкий край, то второй элемент кладется поверх него более широкой частью. Такой вид сборки называется «дым» (на рисунке слева). В этом случае конденсат, стекающий по стене, может просочиться через недостаточно хорошо загерметизированный шов. Но дым проходит свободно. Этот вид сборки используется, если труба проходит внутрь помещения (выводит через крышу). Конденсат, стекающий по трубе, конечно, портит внешний вид, но он не так опасен, как просачивающиеся в помещение дымовые газы. К тому же при хорошей герметизации стыков конденсат не будет протекать.

Чтобы соединение сэндвич-модулей дымохода было надежным, каждый из них обычно промазывают термостойким герметиком, а затем стягивают хомутом.

Сэндвич-дымоходы хороши тем, что имеют модульную конструкцию, что позволяет собрать любую конфигурацию, с любыми параметрами. Перед походом в магазин необходимо узнать требуемый диаметр дымохода, высоту трубы и те дополнительные элементы, которые понадобятся.

Диаметр дымохода

При выборе диаметра сэндвич-трубы действует простое правило: он не может быть меньше диаметра выходной трубы котла. Если у вас выходная труба 120 мм, то внутренний диаметр сэндвича должен быть таким же или больше. Он может быть шире, но меньше – точно нет, и сужение на всем протяжении дымохода делать нельзя. Если дымоход чуть шире трубы, приобретается переходник, который ставится прямо на выход котла, и тогда уже идет рабочий размер.

Если котла еще нет, но вы знаете его мощность, вы можете выбрать дымоход исходя из этих данных:

мощность котла до 3,5 кВт — внутренний диаметр сэндвича — 80 мм;
от 3,5 кВт до 5,2 кВт — не менее 95 мм;
более 5,2 кВт — 110 мм и более.

Но лучше купить (или хотя бы выбрать) котел, а уж потом определиться с дымоходом, ведь многие производители подстраховываются, делая более широкие выпускные трубы для улучшения тяги.

Монтаж сэндвич-дымохода начинается с определения диаметра

Высота трубы

Высота дымохода над поверхностью крыши зависит от места его выхода, но при этом его минимальная высота должна быть 5 м. То есть, если высота дома небольшая, в любом случае выведите трубу на высоту 5 метров. Если высота дома выше 5 м, то труба должна возвышаться над кровельным материалом на следующую высоту:

Должна возвышаться над коньком на 50 см, если выходит на расстояние менее 150 см от него.
Если расстояние от конька до трубы более 300 см, то труба может быть ниже уровня конька, но угол не должен превышать 10° (см. рисунок).
Если дымоход выходит на расстояние от 150 до 300 см от конька, его высота может быть на уровне элемента конька или выше.

В таких условиях обеспечивается нормальная тяга. Дым, как правило, уходит независимо от погодных условий. Чтобы листья не попадали в дымоход, ставят специальные зонты, флюгеры, а в ветреных местах — дефлекторы, еще больше улучшающие тягу.

Высота трубы сэндвич-дымохода

Если нет возможности вывести трубу на такую высоту, ставят дымосос — получается принудительная тяга. Вентилятор будет нужен не постоянно, но в некоторых условиях, когда естественной тяги недостаточно, ситуацию спасает принудительная тяга.

Монтаж сэндвич-дымохода через стену

Существует два способа прокладки дымохода через стену. Первый вариант (на фото слева) — поднять его в помещении ближе к потолку, а туда же вывести. Второй – сделать вывод на уровне дымохода от котла. В этом случае практически весь дымоход оказывается на улице.

Как вывести сэндвич-дымоход через стену

Второй вариант предпочтительнее — у него только одно колено, а значит, при равных условиях тяга будет лучше. Также при таком строении меньше вероятность образования сажевых пробок.

Если выход дымохода находится не сзади печи, а вверху, то схема монтажа несколько меняется — добавляется колено 90°, затем прямой участок для прохода через стену, а далее так же, как и в др. схемы.

Сама печь ставится на негорючее основание, стена за печью закрывается негорючим экраном. Проще всего закрепить лист металла на стене. Можно крепить на керамические изоляторы высотой 2,5-3 см. Между листом металла и стеной будет слой воздуха, поэтому стена будет в безопасности. Второй вариант – под металл подложить теплоизоляционный материал – например, минераловатный картон. Другой вариант – асбестовый лист (как на фото).

Подготовка места для установки печи и ППУ, установленного в стене с помощью отрезка трубы

В стене делается отверстие. Его размеры определяются СНиП – расстояние от трубы до негорючих стен должно быть не менее 250 мм со всех сторон, а до горючих – 450 мм. Получается сплошная дыра, особенно если речь идет о стенах из горючих материалов. Есть один момент, с помощью которого можно уменьшить размер отверстия для прохода сэндвича: сделать размеры по нормам негорючих стен и обшить проем негорючим материалом.

Пример организации прохода сэндвич-трубы через стену

Проем может быть круглым или квадратным, при соблюдении норм пожарной безопасности. Квадратные отверстия сделать и обшить проще, поэтому их делают чаще.

Так выглядит проход трубы через стену, заделанную листом металла

В это отверстие вставляется проходной узел — короб из негорючего материала. В него вставляется сэндвич-труба дымохода, закрепляется по центру. Все зазоры проложены термостойким утеплителем, отверстие закрыто с двух сторон негорючим материалом. Обычно это лист металла.

Узел прохода вставляется со стороны комнаты. В данном случае она из минерита, но может быть и из металла

Один важный момент: необходимо разработать дымоход так, чтобы внутри стены не было стыка двух труб. Все стыки должны быть видны и исправны.

Далее необходимо изготовить или установить готовый опорный кронштейн, который выдержит весь вес трубы. Конструкция может отличаться в деталях, но основная идея одна – опорная площадка, которая с помощью упоров переносит вес на стену.

Аналогичную конструкцию можно сварить из профильной трубы малого сечения 25*25 мм или 25*40 мм.

Как видите, к трубе, проходящей через стену, подсоединяется тройник. Внизу есть съемное стекло, в котором скапливается конденсат. Некоторые модели имеют штуцер с небольшим краном внизу. Это даже удобнее — стекло снимать не надо, к штуцеру можно подключить шланг, отвести в какую-нибудь емкость (очень токсичен, поэтому рядом с домом сливать не надо ) и слейте его, просто повернув кран.

Далее тубу доводят до необходимого уровня. Так как в этом случае расстояние до конька будет явно больше 3 м, то возможно высота дымохода несколько ниже конька — не ниже 10° по отношению к горизонтальной линии, проведенной от уровня конька. хребет.

Выводить дымоход желательно выше конька

Но так как этот дом находится в низине, то для обеспечения тяги трубу подняли даже выше конька. Крепился к стене хомутами из нержавейки, с шагом чуть больше метра. На крыше имеются растяжки из стального прутка диаметром 6 мм. Для установки растяжек существуют специальные зажимы «с ушками», к которым крепятся растяжки.

Крепление растяжек к дымоходу из сэндвич-труб

Еще один важный момент, о котором многие забывают: в месте установки трубы, на крыше, необходимо установить секцию снегозадержателя, иначе в весной трубу может сдуть снегом (если трубу не выводить в сторону фронтона, как на фото).

Как установить дымоход через крышу

При выводе дымохода из сэндвич-труб через крышу необходимо учитывать расположение балок перекрытия и стропильных ног на крыше. Нужно угадать, чтобы труба проходила между этими элементами. Минимальное расстояние от наружной стенки трубы до твэла должно быть не менее 13 см, и это при условии, что твэл защищен изоляцией. Чтобы выполнить это требование, трубу часто приходится перемещать. Сделайте это, используя два угла 45°.

Отводная труба для прохода через потолок

Обратите внимание, что монтаж сэндвич-дымохода от твердотопливного котла начинается с металлической трубы без изоляции. На фото выше она черная. После него на сэндвич ставится переходник, а в проходной блок входит дымоход с утеплителем.

В потолке вырезается отверстие, соответствующее противопожарным нормам — 250 мм от края трубы, если потолок защищен теплоизоляционным материалом. Вырезав отверстие, его края закрывают негорючим теплоизоляционным материалом. Лучше всего для этого подходит минерит (прибитый гвоздями или скрепленный шурупами).

Серый материал по периметру отверстия — минерит

В полученный короб вставляется дымоходная сэндвич-труба. Она должна быть направлена строго вертикально, без малейших отклонений. Жестко его закрепить нельзя, можно только придать направление, установив несколько планок, которые будут его удерживать, но двигаться вверх/вниз он сможет без труда. Это необходимо, так как при нагреве его длина значительно увеличивается.

Остальное пространство заполнено базальтовой ватой (уточняйте температурный диапазон). Другой вариант – насыпать керамзит, гранулированный пеностекло. Раньше песок еще засыпали, но рано или поздно он весь просыпался по щелям, поэтому сейчас этот вариант непопулярен. С лицевой стороны вся эта «красота» закрыта листом нержавейки, под который (между ним и потолком) помещается негорючий материал. Раньше это был асбестовый лист, но поскольку асбест был признан канцерогеном, использовали минераловатный картон.

Есть еще один вариант. Забейте края отверстия минеральной ватой, а затем вставьте готовый проходной блок из нержавейки. В нем сразу есть и коробка, и декоративный экран из нержавеющей стали.

Готовый потолочный проходной узел (один из вариантов)

Выводя трубу на чердак, делаем отверстие в кровельном пироге. Все пленки в месте прохода (пароизоляция и гидроизоляция) разрезаются крест-накрест. Получившиеся треугольники заворачиваем и закрепляем скобами из степлера. Так что вред минимальный. Выставленную обрешетку обрезают так, чтобы до трубы оставалось не менее 13 см.

Как вывести дымоход через крышу — проход потолка и крыши

На правом фото выше проход через крышу неправильный — расстояние между трубой и досками слишком маленькое. По-хорошему надо их по стандарту резать, бить тем же минералитом. У вас должно получиться что-то похожее на следующее фото.

Правильный проход сэндвич-дымохода через крышу

Мастер-фланец для сэндвич-дымохода — заглушка резиновая с гибкой «юбкой»

Место соединения резины и трубы уплотнено термостойким герметиком. Поверхность крыши под «юбкой» также промазывается герметиком.

Основная вспышка на трубе

Обратите внимание, что каждое соединение сэндвич-модулей затягивается хомутом. Это относится и к внутреннему дымоходу.

Монтаж сэндвич-дымохода своими руками: в стену, через крышу

Чтобы самостоятельный монтаж сэндвич-дымохода был правильным и безопасным, необходимо знать правила и нормы пожарной безопасности. Как провести сэндвич-трубу через стену, крышу, читайте в статье.

Необходимость установки дымохода традиционным способом — через крышу, а горизонтально — через стену, как правило, связана с забывчивостью хозяина дома: жилище уже построено по всем правилам деревянного зодчества, но никто заранее не думал о том, где и как будет проходить дымовой канал.

«Дым сквозь стену»: плюсы и минусы

На условной горизонтали имеет свои достоинства и недостатки для своего «автора». А чтобы понять все тонкости процесса лучше сначала посмотреть специальное обучающее видео . И вам необходимо знать заранее следующее:

Следовательно — вывод через стену не потребует нарушения целостности межэтажных перекрытий и/или крыш .

Это плюсы. Какие минусы

Трубы «уличного» дымохода должны быть.
Не внутри, а снаружи жилища, под дымоход, установленный снаружи, придется выделить достаточно солидный горизонтальный участок.
Специалисты отмечают, что наружная газоотводная труба имеет относительно низкий КПД.
Вам придется хорошо подумать, как совместить дизайн этого устройства с внешним дизайном здания.

Строго по правилам
Прежде чем браться за вывод дымохода через стену деревянного строения, следует усвоить несколько важных правил, которые ни в коем случае нельзя игнорировать:

Сразу определитесь, какого диаметра вам нужна наружная дымоходная труба — это параметр зависит от мощности котла отопления в доме, но необходимо учитывать и другие характеристики. Неверный расчет может привести к одному из двух отрицательных результатов: слишком большой расход топлива или внутреннее задымление отапливаемого помещения.
Нет связи! Ничто не должно мешать прохождению.
Геометрия на первом месте: при снятии дымохода необходимо соблюдать угол 90°, т.е. если вы уже взялись за монтаж трубы дымохода своими руками, обязательно установите следующий конструктивный элемент перпендикулярно предыдущему.

Читайте также: Сборка и установка дымохода из сэндвич-трубы

Соблюдайте дистанцию! Конструкция крепится к стене здания на равных расстояниях. Оптимальным считается зазор в 60 см, допустимый максимум – 100 см.

Место прохода дымохода через стену необходимо закрепить — закрыть защитным кожухом или (специалисты считают, что так правильнее) штукатуркой, предварительно заполнив пустое пространство, например, базальтовым волокном (или другим тепловым -изолирующий материал).

Правильное решение

Можно, конечно, усложнить себе жизнь и начать делать наружный дымоход из кирпича своими руками. Но современные печники-любители все же предпочитают более прагматичный и простой в монтаже материал — сэндвич-трубы.

Новичок сможет правильно провести через стену конструкцию из двух труб разного диаметра, между которыми производитель поместил слой теплоизоляции (обычно речь идет о базальтовом волокне). Особенно учитывая, что этот материал выпускается в разных конфигурациях и размерах – на любой вкус.

Преимущества сэндвич-дымохода :

Использование нержавеющей стали практически гарантирует долгий срок службы.
Эта конструкция не слишком много весит, а вес является важной характеристикой при монтаже.
У бутерброда «красивая внешность».

Важно! Всегда следует обращать внимание на качество материалов – чем оно выше, тем надежнее ваша «работа». Наиболее подходящий вариант прокладки дымохода через стену – это огнеупорная сталь и оцинкованный металл. С ними обеспечивается прочность и устойчивость к высоким температурам.

Требования к установке:

герметичность соединений
Пожарная безопасность

Наружный дымоход: выбрать способ, подготовить элементы

Проход через стену можно выполнить двумя способами — одноконтурным и двухконтурным .

Первый в случае сэндвич-конструкции неактуален — его используют, если хотят удешевить монтаж своими руками за счет установки обычной трубы из эмалированной стали. Найти видео с подробным объяснением, как сделать такой дымоход, можно в интернете
Двухконтурный (он же внутренний) способ – более приемлемый выход через стену, при котором основная часть дымохода «уходит» внутрь стены, через которую сделан проход, а сама труба теплоизолируется -изоляционные материалы. Это «сэндвич-вариант», который достаточно хорошо защищен от механических воздействий, плюс при двухконтурном способе необходимо устанавливать вентиль, с его помощью может хозяин котла отопления и выносного дымохода.

Очень много вопросов и проблем возникает в тот момент, когда вы хотите сделать проход дымохода через стену.

Свернуть

При проектировании данного этапа работ следует учитывать большое количество факторов, в том числе:

Структура стены;
Используемые материалы;
Место выхода трубы;
Диаметр дымохода.

Схема вывода трубы из печи через стенку

Прежде чем разобраться, как вывести дымоход через деревянную или бетонную стену, следует внимательно изучить схему снятия трубы с топки.

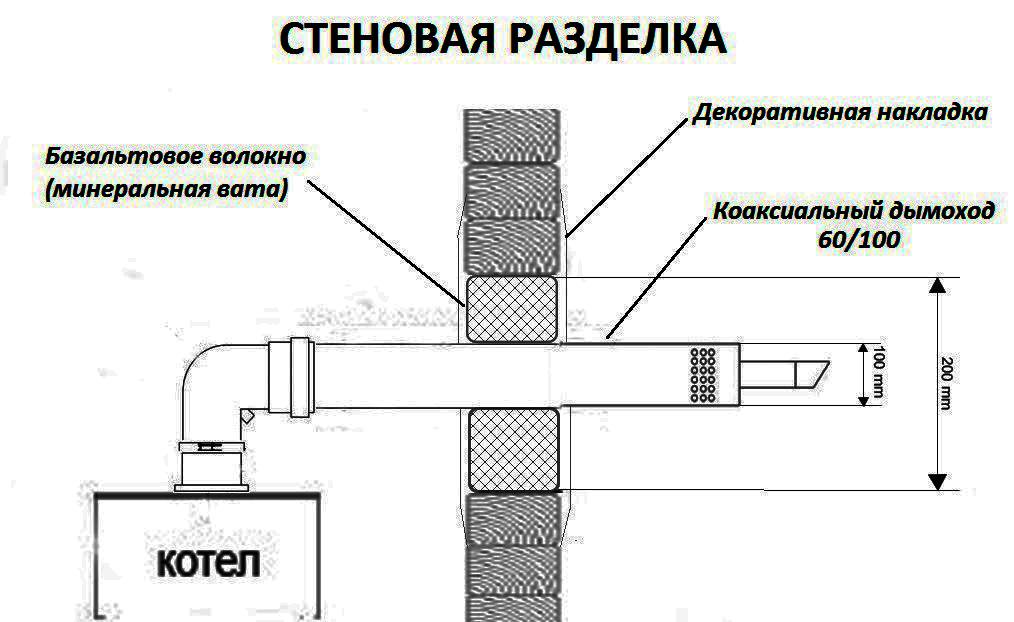

Ниже представлена схема вывода двустенного дымохода через стену:

Варианты выхода дымохода через стену

Какие дымоходы можно вывести через стену?

В качестве строительного материала обычно используют черную сталь или легированную нержавеющую сталь, так как этот металл наиболее защищен от разрушающего воздействия вредных факторов и компонентов дыма.

НЕ ИСПОЛЬЗУЙТЕ пластиковые или ПВХ трубы. Труба не выдержит нагрузки, а также может повредиться при монтаже или воздействии факторов внешней среды.

Расчеты и правила монтажа

Правила монтажа подразумевают тщательную проработку всех этапов будущих работ:

Убедитесь, что сама труба не будет соприкасаться с горючими материалами, которые под воздействием высокой температуры могут начать тлеть и выделять ядовитые пары.
При непосредственной наружной установке системы необходимо помнить об углах отклонения, которые будут выполнять роль активных направляющих для отвода дыма. Дымоход не должен располагаться параллельно стене дома, так как в этом случае будет застаиваться дым – его просто не вывести из системы.
В нижней и боковой части трубы следует установить специальные тройники, которые будут использоваться как место для установки механизмов слива конденсата. Если этот этап не выполнить, то влага при растопке камина или печи просто попадет в топку и погасит пламя. Все это значительно усложнит процесс растопки!
Верх трубы должен возвышаться над краем крыши, чтобы дым и сажа сдувались в зону разреженного воздуха. Обычно такие зоны формируют на расстоянии 15-25 см от листа кровли.

Как установить дымоход?

Процесс установки дымохода делится на несколько основных этапов, которые состоят из:

Подготовительные работы;
Установка крепежа;
Собственно установка дымохода.

Общие этапы работ:

Проход через бетонную/кирпичную стену. Бетонные и кирпичные стены – самый удобный материал, не требующий дополнительной обработки. Место, где образовалась дыра, рекомендуется дополнительно зашпаклевать, чтобы исключить возможность ранней деградации стены помещения.
Проход через деревянную стену
При работе с деревянными поверхностями тщательно оберегайте от перегрева. Через трубу проходит горячий воздух, что может привести к непреднамеренному воспламенению материалов.
В качестве теплоизоляционного материала часто используют керамические смеси, термостойкие теплоизоляционные материалы и даже стекловату. Не стоит экономить на теплоизоляции, так как последствия могут быть очень печальными!
Нюансы монтажа прохода дымохода через деревянную стену

Примеры готовой установки на фото:
Заключительная работа и проверка системы
После завершения всех этапов работ следует тщательно протестировать дымоход, чтобы убедиться в правильности выполненных манипуляций. Перед разведением пробного огня поместите руку в топку и убедитесь в наличии сквозняка. Для того чтобы повысить чувствительность кожи, можно предварительно смочить их в воде.
Если вы почувствуете дуновение воздуха, вы можете разжечь пламя. При правильно установленном дымоходе в помещении не будет клубов дыма и неприятного запаха. Современные системы дымоудаления спроектированы таким образом, чтобы исключить мелкие ошибки при монтаже, поэтому система, скорее всего, будет работать исправно.
Преимущества и недостатки
Основные преимущества этого метода:
- минус строительные работы
- требуется меньше строительных материалов,
- не нужно деформировать несколько стен и поверхностей дома.
Несмотря на большое количество положительных сторон такой планировки, стоит помнить и о большом количестве недостатков:
- Одним из основных является наличие определенного количества отводов, которые значительно замедляют скорость потока воздуха, что негативно сказывается на тяге в топке. Отсутствие тяги может привести к снижению интенсивности горения, образованию массы золы и неполному сгоранию топлива.
- В результате длительной эксплуатации печи на трубе появляется нагар, который необходимо очищать. Если устанавливается труба без отводов, то процесс упрощается – доступны не только химические способы, но и механические, заключающиеся в использовании утяжелителя. Печь с дымоходом через стену чистить таким способом нельзя. При длительном отсутствии обслуживания может потребоваться полный демонтаж системы для замены дымохода.
Вам нужно заранее взвесить все за и против, чтобы решить, какой вариант подходит вам лучше всего.
Заключение
Нет ничего сложного и проблематичного в том, чтобы провести трубу от печи через стену своими руками. Понимание того, как работает дымоход, и тщательное следование инструкциям помогут вам правильно выполнить работу. Будьте уверены, результат вас не разочарует!
←Предыдущая статья Следующая статья →

Часто дымоход через стену приходится устанавливать в тех случаях, когда здание уже построено и требуется внешний канал. Для этого нужно правильно просчитать все нюансы, учесть уровень наклона, особенность самой конструкции и материала и, конечно же, предусмотреть возможность установки различных типов котлов. Кроме того, немаловажным аспектом правильного функционирования дымохода через стену является правильный и последовательный порядок эксплуатации, который содержится в соответствующей документации.

Итак, как вывести дымоход через стену, какие особенности нужно знать и на что обратить внимание в первую очередь? Учитывайте не только проход через стену, но и выход дымохода вверх. То есть оптимальная высота для любого типа конструкции дымохода, она должна соответствовать 5 – 10 метрам. Использование меньшего канала со 100% гарантией дает плохую тягу, а соответственно и проблемы с дымовыделением. Кстати, завышать высоту канала тоже не рекомендуется, выше 10 метров уже будет сопровождаться перегоранием и большим расходом топлива.

Учитывая, что со временем обязательно нужно будет прочищать канал от нагара, часто выбирают круглые трубы из керамзита или металла. Да и монтаж таких конструкций намного проще, особенно если учесть современные предложения, вроде двухканальной или двухслойной трубы. Представляя собой готовую конструкцию, не требующую утепления и дополнительной герметизации.

Этот тип конструкции доказал свою практичность и оптимальность, не образует конденсата и отрицательных отложений. К тому же наружные стены не нагреваются до экстремальных температур, поэтому поддерживается достаточно серьезная пожарная обстановка.

Достоинства и недостатки

При выносе дымохода через стену можно отметить появление в данной конструкции некоторых положительных моментов:

Экономия внутреннего пространства.
Возможность обустройства канала даже после завершения строительства дома.
Монтаж, монтаж таких конструкций намного проще, чем аналогичных конструкций внутри.
Высокая пожарная безопасность. Ведь внутренние стены могут достигать температуры более 1000 градусов, внутри помещения это огромный минус, в отличие от улицы, где на такие температуры можно не обращать внимания.
Со временем даже самые герметичные и качественные дымоходы начинают пропускать угарный газ, через образовавшиеся в стенах щели и щели.
В случае каких-либо проблем с тягой можно отрегулировать трубу дымохода, не повреждая и не нарушая целостности в проходах.

Недостатки, касающиеся, в том числе установки сэндвич-дымохода:

Обязательное утепление (за исключением «сэндвич»).
Внешний канал в ряде случаев требует выделения необходимого «кусочка» земли.
Из внешних систем тепло уходит в атмосферу, когда внутри дома можно было бы устроить дополнительный источник отопления.
Сложно согласовать дизайн с дизайном здания.
При больших размерах швеллера может стать проблемой система крепления, от большой парусности.

Основные этапы установки

При работе по установке дымохода через стену необходимо помнить важные правила и этапы установки. Следует соблюдать последовательность, чтобы ничего не забыть и сделать все правильно. Итак, устанавливаем дымоход, шаги такие:

Проверить наличие коммуникаций в местах прохода через стену.
Сделайте разметку и подготовьте отверстие нужного диаметра.
Установите «трубу», которую тщательно герметизируете и теплоизолируете от стены специальным огнеупорным материалом. Сверху можно установить специальный кожух.
Труба соединяется с котлом, печкой с помощью трех концевых «коленов». Нижняя часть обязательна, с помощью этого выхода можно будет проводить уборку.
Внешний участок второго «колена» за стеной необходимо закрепить, важно помнить, что горизонтальные плоскости не должны превышать одного метра.
Далее идет установка вертикальной части. Обратите внимание на крепление, используйте только качественный крепеж.

После возведения всей вертикальной части нужно знать, как установить головку, так называемую конусообразную крышку, которая улучшит тягу и защитит канал от засорения. В зависимости от типа воздуховода потребуется утеплить и утеплить пространство между стеной и трубой.

Особенности работы с деревянными стенами

При монтаже дымохода через стену в деревянном доме нужно помнить о высокой пожароопасности этого материала. При прохождении дымохода через деревянную стену нужно дополнительно позаботиться об утеплении, например, можно использовать огнеупорный кирпич, асбест. В каркасном доме дело обстоит так. Чтобы наглядно понять весь процесс, продемонстрируем, как правильно вывести дымоход через стену в деревянном доме со схемой.

Кстати, обустройство хорошего утеплителя позволяет избежать повреждения дерева, ведь от нагрева волокна усыхают. Начиная продумывать вывод дымохода через деревянную стену, продумайте, какую именно конструкцию вы будете использовать. Все специалисты рекомендуют установку трехслойных систем, они оснащены собственной теплоизоляцией, которая практически не допускает нагрева наружных частей канала.

Кстати, к особенностям монтажа именно для деревянных строений относится обязательное формирование идеально вертикального швеллера, без изгибов. Делая дымоход, не забудьте об установке заслонок, они помогут справиться с излишней тягой и позволят регулировать поток.

Важный момент, сейчас многие используют сайдинг в качестве отделки деревянных домов. Так, использование сайдинга подразумевает отступ от стены к дымоходу на расстояние более 150 мм. Это связано с тем, что пожароопасный материал и его температурный диапазон находится на минимальном значении всего 50 градусов.

Монтаж дымохода

Проход любого дымохода через стену – ответственная задача, важно правильно рассчитать все нюансы. Вывод дымохода через стену следует делать только в том месте, где нет коммуникаций. Кроме того, особенностью настенного монтажа является установка надежной системы разветвления. Не допускается образование острых углов, они приводят к образованию турбулентности, что негативно скажется на работоспособности системы.

Монтаж необходимо производить, начиная от источника тепла, то есть от соединения трубы и котла. Далее приступаем непосредственно к креплению перегородки, устанавливая крепление дымохода на стену. Не рекомендуется использовать самодельные крепления.

Сначала нарисуйте проход в стене, отметьте точку крепления на наружной стене. Обязательно завяжите правильный проходной узел, как описано выше. Особое внимание уделите домам из дерева. Как его вывести наружу через кирпичную стену, смотрите в обучающих видео, но помните, что особенность всегда одна и та же. Необходимо тщательно утеплить место, а также провести качественную теплоизоляцию, во избежание возгорания.

После разводки через стену крепим трубу к предварительно установленным на стене кронштейнам. После вывода на крышу труба дополнительно крепится специальными удлинителями при условии, что высота значительно превышает конек крыши.

Любая система отопления, кроме электрокотла, работает на топливе, поэтому без дымохода не обойтись. Проводить трубу через крышу не всегда удобно, иногда целесообразнее использовать систему дымоудаления через стену. Чтобы дымоход работал эффективно, нужно правильно подобрать трубы для котла, правильно установить дымоход через стену, при необходимости утеплить его.

Самые популярные в прошлом кирпичные дымоходы постепенно выходят из употребления.

Стальные сэндвич-трубы получили широкое распространение – они относительно дешевы, просты в монтаже, имеют гладкую внутреннюю поверхность, не нуждаются в дополнительном утеплении.

Устройство такого дымохода представляет собой стальную трубу, в которой закреплена другая труба, диаметром менее 20-60 мм, а между ними находится слой теплоизоляции из базальтовой ваты.

Конструктивные особенности трубы делают дымоход из сэндвич-трубы более удобным в эксплуатации за счет:

пожарная безопасность;
теплоизоляция труб, препятствующая в холодное время года образованию в них конденсата;
простота в уходе: трубы нуждаются в очистке гораздо реже, чем кирпичная конструкция – стенки сэндвич-трубы более гладкие по сравнению с кирпичной, что не только предотвращает скопление налета на стенках трубы, но и улучшает сцепление.

Плюсы и минусы наружного дымоудаления через стену

Использование способа дымоудаления через стену чаще всего определяется удобством работы, и целесообразностью конструкции:

почти весь дымоход выходит наружу, а не проходит через весь дом;
можно проводить как на самом этапе строительства, так и после возведения дома, например, при монтаже системы отопления;
нет необходимости делать отверстия в перекрытиях, если котельная находится на первом этаже двух-трехэтажного дома;
крыша остается целой;
дымоход через стену прост в сборке и установке.

Однако данная конструкция не лишена недостатков:

необходимость утепления части дымохода, расположенной на улице;
, так как конструкция не может быть полностью вертикальной, ее эффективность снижается по сравнению с выведенной вертикально через крышу. Исходя из этого, необходимо продумать схему так, чтобы дымоход, с одной стороны, гармонично вписывался в обстановку, а с другой стороны, имел минимальное количество колен и поворотов.

Проходка для круглой трубы. Крепление крыши к дымоходу. Прокладка квадратных и прямоугольных труб через крышу

В конструкцию кровли входит множество конструктивных элементов: несущая конструкция всей кровли, изоляционный слой, слой гидро- и пароизоляции, а также различные аксессуары, к которым относятся кровельные проходки.

Надежность «кровельного пирога» обеспечивается надежностью каждого из элементов.

Функция, которую выполняет проходной узел, заключается в обеспечении плотного соединения различных сквозных элементов с кровлей.

Еще совсем недавно вопрос герметичности дымоходов и других элементов решался смекалкой и паклей, но сейчас различные производители предлагают широкий ассортимент унифицированных узлов, обеспечивающих герметичность в любых климатических зонах и условиях.

Само собой разумеется, что кровельная кладка должна быть герметичной по всей площади – влага, образующаяся при образовании конденсата, не повредит кровлю и останется на кровельном покрытии.

Если внутрь попадет влага, то при замерзании она может разрушить конструкцию крыши.

Чтобы этого избежать, необходимо обустроить тонкий слой вентиляции под кровлей.

Для того, чтобы коммуникации, проложенные на всю толщину кровли, были герметичны, в местах стыков используются кровельные проходки.

Полностью исключает возможность проникновения влаги под кровлю.

Подкровельными проходками принято называть специальные конструктивные узлы, герметизирующие все трубные конструкции, антенны, воздуховоды и т. п.

Конструкция в общих чертах представляет собой металлическую или полимеризованную трубу, которая вставляется в железобетонный рукав в кровле.

Толщина стенки металлоконструкции должна быть не более 1 мм.

Иногда вместо железобетонных втулок применяют металлические стаканы.

При укладке вводов из железобетона необходимо использовать кровлю с уже размеченными и выполненными отверстиями.

Типы проходок через крышу

В первую очередь это зависит от типа возможных коммуникаций:

Угловой проход через крышу

трубопроводы, флагштоки;
вентиляция канализационных стоков, которая устанавливается для предотвращения запаха канализации;
различные люки в кровле, которые выполняются в целях выхода на кровлю для проведения ремонтных работ и обслуживания дымохода;
устройство для вентиляции внутренних помещений жилого помещения.
трубопроводы и воздуховоды для подкровельной вентиляции для отвода избыточной влаги;
для дымохода.

Узлы прохода могут иметь разные сечения.

Зависит от типа крыши и типа установленного кровельного покрытия.

По типу различают:

квадратный;
раунд;
прямоугольный;
овал.

Проходка через крышу регулирует поток воздуха с помощью следующих средств:

устройство без клапанов, когда воздух постоянно циркулирует;
клапан с ручным управлением, который можно открыть или закрыть в любое время;
Выносной вентильный прибор с возможностью автоматизации.

На выбор проходки влияют следующие параметры кровли:

кровельное покрытие и его размеры;
расстояние от конька до ската крыши и до места организации проходки;
скат и угол его наклона относительно конька;
наличие чердачного помещения и его площадь;
материалы, из которых устроена кровля;
размер коммуникаций для подключения.

Все вышеперечисленные критерии очень важны, требуется учитывать каждый из пунктов, иначе могут возникнуть сложности на всех этапах монтажа.

Универсальная проходка

Помимо специализированных, вы также можете приобрести универсальные изделия.

Чаще всего используются для герметизации стыков антенн и ламп.

Универсальная конструкция представляет собой ступенчатое гофрирование, по форме напоминающее пирамиду.

Расширение гофра фиксируется в жестком полимерном фланце, сужается к концу.

Верхняя половина изготовлена из силикона, а фланец также может быть изготовлен из алюминия, если требуется более жесткое крепление.

К основным преимуществам данной конструкции относятся следующие:

снижение вибрации от ветра;
обеспечивают герметичность электрических соединений светильников, защищают от окисления;
простота монтажа, эстетичность.

Кроме того, такие проходки устойчивы к повреждениям и воздействию солнечных лучей, изготавливаются в различных цветах.

Borge

Ассортимент проходок Borge представлен двумя видами продукции:

прямого типа для крыш без уклона или с минимальным уклоном;
для скатных крыш под углом 20 градусов.

Положительные стороны :

Master flash

Такое проникновение может быть применено к любому типу кровли — шиферу, черепице, металлочерепице, битумной заливке или черепице. 9№ 0005

Идеально подходит для герметизации дымоходов в печах и каминах.

Используется для прямых и наклонных крыш.

Этот вид продукции представляет собой отличное сочетание цены и качества.

Master Flash отличается высокой профессиональной надежностью и функциональностью – это достигается за счет использования качественных материалов для нанесения.

Главной особенностью данной проходки является использование армированной полимерной резины, которая способна выдерживать большие нагрузки (температура до 138 градусов).

Полимерный каучук не размягчается при нагревании.

Особенности монтажа

Проходка крыши для организации дымохода должна отвечать всем требованиям пожарной безопасности, так как процесс удаления дыма от горения сопровождается прогревом дымохода.

Температура передается на крышу.

Для предотвращения перегрева кровли вокруг дымохода устраивают проходку.

Противопожарные требования предъявляются в основном к крышам, выполненным из дерева, но ко всем без исключения крышам предъявляются следующие требования:

между кровлей и дымоходом должен быть обязательный зазор, в котором устанавливается диаметральная проходка, отводящая температуру;
дымоход в месте примыкания к кровле обработан асбестом или другим негорючим материалом;
Стекло кровельного прохода заполнено негорючим теплопроводным материалом, чем-то вроде минеральной ваты.

Обычно узел дымохода устанавливается на коньке или на любом склоне.

Как правило, при движении по гребню меняется стропильная система, а при установке на склоне за дымоходом может скапливаться лишний снег.

Герметизирующий слой устанавливается под коньковую балку.

Правильный выбор этого полезного аксессуара обеспечит герметичность всей кровли, а это очень важный фактор, влияющий на целостность всей кровли.

Использование этого артикула позволит строителю использовать необходимые продукты и научиться навыкам использования при выборе.

Видео о монтаже кровельных проходок.

Новожилов Сергей – специалист по кровельным материалам с 9-летним практическим опытом работы в области инженерных решений в строительстве.

Для комфортного круглогодичного проживания загородный дом должен иметь систему отопления. Вне зависимости от его вида, будь то газовое или дровяное, продукты горения удаляются через дымоходную трубу, которая выводится через крышу дома. Основное назначение кровельного выреза вокруг дымохода – защита кровли от протечек и перегрева. О том, как правильно выполнить весь комплекс работ и не допустить при этом грубых ошибок, далее в нашей статье.

Герметизация трубы крыши

Герметизация дымохода на крыше выполняется с учетом формы трубы и рельефа кровельного покрытия:

Для прямоугольной и квадратной конструкции подойдет металлический фартук;
Для круглых выходов часто используют гибкие резиновые или полимерные проходки;
Сэндвич-трубы снабжены металлическим конусом, закрепленным под углом на стальном фартуке;
Шифер или металлочерепица оснащаются свинцовыми примыкающими планками или системой Master Flash.

Места прохождения трубы через крышу

Есть закономерность — чем ниже труба размещена по скату крыши, тем больше усилий потребуется для гидроизоляции стыка дымохода с крышей.

Кровли из профлиста комплектуются трубами в следующих местах:

У конька. Согласно СНиП 41-01-2003 подведение устройства к коньку снизит вероятность образования снежных карманов и образования конденсата.
Изоляция дымохода на склоне. Проход дымохода на расстоянии 500-700 мм. от конька крыши снижает риск протечек и сохраняет стропильную конструкцию. Защитить стык помогут эластичные проходки или дополнительные элементы фартука.

Конструктивные элементы примыкания крыши к дымоходу

Собираясь сделать дымоход через крышу своими руками, начните с деревянного короба.

Подберите бруски, соответствующие толщине балок перекрытия (минимум 5-10 см), и отмерьте длину, увеличивающую размер трубы на 15-25 см.
Соедините доски, чтобы сформировать квадратную или прямоугольную конструкцию (соответствующую форме дымохода), прикрепите к горизонтальным и вертикальным балкам перекрытия.
Подготовить дополнительные материалы: верхний и нижний фартук, стяжку (длинный гладкий лист с отбортовкой для отвода дождевой воды), герметик.
Соединительные планки, образующие фартук, устанавливаются по бокам, сверху и снизу. Под кровельный материал укладывают внутренний фартук для отвода воды. Под него укладывается стяжка длиной, равной расстоянию нижнего фартука до карниза. Внешние планки примыкания выполняют декоративные функции, препятствуют попаданию влаги в зону прохождения дымохода через крышу.
Базальтовая вата поможет закрыть дыру вокруг трубы и балки перекрытия. Расстояние между бетонным и кирпичным дымоходом относительно элементов стропильной системы 13 см, от керамической неизолированной трубы оставляют зазор 25 см, при наличии теплоизоляционного слоя 13 см.
Зазор между трубой и горючим материалом закрыт листовым металлом. Герметичность кровли обеспечивает специальная пленка, которая прорезается конвертом, а края закрепляются на внешней части трубы, деревянном коробе.

Организуя вывод круглой трубы, достаточно выбрать эластичный герметик, исключающий необходимость дополнительной гидроизоляционной защиты вокруг проходки.

Резка на коньке

Гладкий металлический фартук и декоративная вставка из шифера или профнастила позволят отвести воду от дымовой системы, проходящей через конек.

Уложить жестяной лист (стяжку) рядом с трубой, заведенной под кровлю.
Закрепите нижнюю, затем боковую и верхнюю соединительную планку.
Заполнить швы возле трубы силиконовым герметиком.
Отутюжьте верхние планки фартука.

Ходьба по скату

При устройстве небольшого прохода закрепить желоб на скате крыши.

Резка для труб шириной более 80 см потребует создания уклона на скате крыши для стока воды, поступающей сверху к центру дымохода.

Сверху образуются две короткие ендовы (канавки). На стыках отрицательных углов устанавливается нижний ендов, предохраняющий от попадания воды в подкровельное пространство. Его укладывают перед укладкой листов профнастила. Верхняя планка носит чисто декоративный характер.

Обходная стропильная система

Качественное примыкание кровли к дымоходной трубе возможно при наличии жесткой обрешетки, позволяющей равномерно распределить нагрузку. Дымоход обычно устанавливают до того, как будет усилена стропильная система.

Если вывод осуществляется позже, важно предусмотреть расстояние от стропил более 20 см, иначе придется демонтировать обрешетку, ослабив общую систему.

Установить опорные стойки под элементы стропильного каркаса, срезать перекрытия и соединить их со всеми стропилами с помощью горизонтальных перемычек.
Вокруг дымохода устроить надежный каркас, прочно связанный со стропильной системой и обрешеткой крыши.

Проход дымохода через кровлю из металлочерепицы

Гидроизоляция дымохода на металлочерепице требует подготовки следующих инструментов и материалов:

строительный карандаш или маркер;
и набор сверл;
с диском 2 мм;
;
заклепочник;
ленты и хомуты алюминиевые;
металлические уголки;
;
длинная линейка или рулетка;
плоскогубцы и молоток.

Инструменты и материалы, необходимые для работы

Обход дымохода на металлической кровле предусматривает создание двух защитных слоев, которые выполняются следующим образом:

На обрешетку собирается внутренний фартук, закрывающий крышу и дымоход.
Подготовьте наружные декоративные планки, закрывающие кровельный материал и нижний фартук.

Если дымовая система расположена возле конька, то край верхней планки вставляется под элемент конька.

Устройство внутреннего фартука начинается с нижней стенки стояка.

Каждый элемент перекрывает скат на 200 мм и поднимается по вертикали вентиляционной конструкции на высоту 150 мм.
Боковые планки заходят под гребень металлочерепицы, перекрывают нижний элемент фартука по всей длине и выходят за пределы трубы на 20 см.
Все детали прочно соединены саморезами.
На трубе отмерено 15 см, сделана шлифмашина со штробом глубиной 15 мм.
Далее канавка заполняется силиконовым герметиком, после чего фиксируется нижний упорный брусок.

Важно! Верхняя часть фартука должна плотно входить в канавку, заполненную герметиком.

Осталось уложить рубероид и прикрепить саморезами верхние планки к дымоходу, залить линию герметизации гидроизоляционной мастикой.

Резка для круглых труб: металлическая проходка

Герметизацию круглого дымохода поможет выполнить готовый фартук-заглушка, представленный металлическим листом с отверстием, закрытым наклонным усеченным конусом.

Лист крепится к обрешетке, труба продевается через колпак, верхняя часть которого прижимается к дымоходу стальным хомутом с термостойкой прокладкой.
Желая направить поток воды вниз, по краю листа плоскогубцами и молотком делается бортик.

Интересно знать! Фартук для круглого дымохода изготавливается из черной стали толщиной 1-3 мм. Металл покрывают термостойкой эмалью, выдерживающей нагрев до 600 градусов. Также возможно изготовление деталей из нержавеющей стали толщиной не более 2 мм.

Герметизация стыка кровли и труб системой Master Flash

Master Flash — это эластичные проходки, выполненные в виде ступенчатой пирамиды с алюминиевой или мягкой свинцовой основой. Конструкция выдерживает диапазон рабочих температур 50°С (+130°С), легко подстраивается под уклон крыши.

Монтаж упругого узла прохода через кровлю осуществляется в следующем порядке:

Кольцо уплотнительное выбирайте с зазором на 20% меньше диаметра вентиляционной системы.
Уплотнитель протягивается по трубе, предварительно смоченной мыльным раствором.
Колпак крепится герметиком и винтами с неопреновыми или резиновыми прокладками. Шаг — 35 мм.

Важный момент! Эластичные проходки с гибким свинцовым или алюминиевым кольцом снабжены клеевым слоем под защитной пленкой. Для усиления фиксации используйте дополнительный клеевой состав.

Алюминиевые и свинцовые ленты

Альтернативой готовым проходкам является гидроизоляция дымохода самоклеящейся алюминиевой/свинцовой лентой на основе битума или модифицированных полимеров. Он позволяет герметизировать стыки трубы и кровли.

Гидроизоляция труб самоклеющейся лентой выполняется в несколько этапов:

Очистите место нанесения ленты, затем плотно прижмите пленку.
Вертикальную часть дымохода обклеить сегментами, одновременно закрывая горизонтальную кровлю.
Зажмите ленту металлическим стержнем и зафиксируйте термостойкими дюбелями.

Лента для герметизации труб – отличный способ сэкономить время и деньги

Герметизация прямоугольных и квадратных труб

Обеспечить надежность кровли в местах ендов и примыканий поможет стяжка из металлических деталей (примыкающих полос), заходящих под покрытие на 150-200 мм.

Стыки фартука с профлистом вокруг дымохода заделываются кровельным герметиком. Снизу и по бокам устанавливаются карнизы, направляющие поток осадков на скат крыши.

Перед укладкой профнастила необходимо герметизировать проход стояка мембраной.

В материале делают крестообразный надрез и приклеивают к стенкам дымохода на высоте более 5 см.
Самоклеящаяся лента Wakaflex крепится под верхнюю соединительную планку: снизу, сбоку, затем сверху.

Иногда в готовой кровле устраивают дымоход, вырезая отверстие в профнастиле с запасом 1,5-2 см. Для этого металлический лист в месте стыка прямоугольной трубы сгибают, приклеивают гидроизоляционную мембрану и устанавливают нижнюю, затем верхнюю обрешетку, плотно прижатую к кровельному пирогу и дымоходу.

Штукатурка труб

Чтобы избежать образования толстого слоя штукатурки, следует знать, как правильно утеплить трубы:

Для начала все имеющиеся неровности на трубе заделать цементным раствором;
Затем покройте стены армирующей сеткой;
Завершающим этапом является наложение гипса.

Важно! Перед нанесением первого слоя раствор извести, цемента и шлаковой крошки (или песка) довести до густоты сметаны, распылить, не разравнивая. Второе покрытие более плотное, его наносят кельмой, втирая до получения гладкой поверхности.

Усиление трубы асбоцементом

Обшивка дымохода асбестоцементом требует применения цементно-известковой смеси, наносимой на поверхность плит.

Дымоход армируется сеткой и напыляется первый слой раствора.
На куски утеплителя наносится новый слой смеси и крепится к поверхности дымохода.

Асбест содержит опасные для человека канцерогены, поэтому специалисты не рекомендуют применять его в жилых помещениях.

Обшивка листовым металлом

При утеплении металлической трубы следует соблюдать расстояние дымохода от горючих материалов — 60 см.

Конструкция обмотана минеральной ватой толщиной 5 см внахлест, стянута стальной проволокой. Сверху обтянут металлическим листом.
Заклепки вставляются в заранее подготовленные зазоры, головки хомутов закрываются специальным инструментом.

Какая цель

При подготовке чертежей важно предусмотреть прямое расположение трубы, идущей от печи.

Максимальная температура нагрева наружной стенки дымохода не должна превышать 50 градусов.
Гидроизоляция кирпичного дымохода на крыше позволяет соблюсти установленные нормы, а металлические элементы потребуют дополнительного утепления для предотвращения образования конденсата.

После монтажа трубы достаточно провести оштукатуривание с последующей укладкой миллита кремнезема, теплоизоляционной ваты МКРР-130 или войлока рулонного МКРФ-100.

Противопожарная защита дымохода

Сегодня в продаже имеются готовые панели «сэндвич» из стали или керамики. Их монтаж осуществляется следующим образом:

Для монтажа модульной системы между топкой и дымоходом выполняется асбестовая прокладка.
Затем наносится слой раствора, на который укладывается модуль. Выровняйте уровень, последующие блоки зафиксируйте слоем раствора.
Места прохода дымового устройства через крышу хорошо изолированы. Огнестойкая изоляция крыши будет обеспечена коробом из оцинкованной стали, прикрепленным скобами к стропилам и поперечным балкам в месте прохождения трубы.

Гидроизоляция труб

Быстрая и надежная защита дымохода от протечек осуществляется путем нанесения рулонных материалов.

Основные этапы монтажных работ:

Труба покрыта грунтовкой, оклеена супердиффузионной мембраной. Вместо грунтовки можно использовать полимерно-битумную мастику. Мембрана приклеивается к крыше, края выходят на трубу.
Верхние и нижние стяжки металлические. На обрешетку набиваются бруски и закрепляются уголки.
Рулонный материал уложен внахлест, что позволяет добиться правильного стока воды на мягкую или металлическую кровлю. Длина нижнего листа достигает свеса крыши.
Швы изолируются битумной мастикой. Уголки крепятся к обрешетке дюбелями. Щели обработаны термостойким герметиком.
Уложено кровельное покрытие, сверху уложен фартук ПВХ, с помощью ленты Ондуфлаш, герметизация выполнена.

Устранение течи на крыше возле трубы

Течет труба на крыше дома — битумная лента, полимерный колпак или жестяной фартук решат проблему.

Изоляция битумной лентой происходит в 5 шагов:

Металлической щеткой очистить крышу вокруг дымохода по наружной нижней части.
Влажная ткань удаляет пыль и грязь.
На стыке трубы и кровельного пирога наклеиваются кусочки битумной ленты.
Сегменты нагреваются газовой горелкой, максимально плотно прижимаются к крыше и дымоходу.
Деревянные бруски или доски крепятся сверху. Срок службы ленты 2-3 года.

Манжеты полимерные надежно защищают место примыкания кровли к овальной трубе и не вызывают особых затруднений при монтаже:

В верхней секции манжеты выполнен вырез диаметром менее толщины дымоход.
Надевается на наружную часть стояка, опущенного до уровня кровли.
В местах соприкосновения кровли с менжетом используется защитный слой герметика.

Полимерные манжеты для труб — отличный и недорогой способ защитить крышу от протечек.

Создание металлических отводов

Для защиты от воды на трубу дымохода надевается жестяной фартук с параметрами, аналогичными размерам трубы. Верхняя часть покрытия крепится к вертикальной конструкции, обжимается хомутами и герметизируется. Нижняя часть фартука устанавливается на крышу поверх обрешетки кровли и фиксируется саморезами.

Предотвратить проникновение воды в потолок также помогут специальные «раскладки» – широкие металлические полосы с боковым краем, герметизирующим зазор между верхним слоем кровельного пирога и трубой. Раскладки размещаются между коньком и проходом трубы, прикрытые со всех сторон.

Стоимость материалов и работ

Стоимость услуг по устройству и ремонту кровельных проходок в зависимости от объема или сложности работ составляет 450-850 руб/м2.

Название материала	Цена
Самоклеящаяся лента с алюминиевой фольгой, длина 12,5 м, ширина 8 см	2500-3000 руб.
Битумная мастика	50 руб/кг
цементная мастика	40 руб/кг
Фартук	100 руб./м линейный
Эластичная проходка Master Flush для заделки труб	1500 руб.
Фланец	500-800 руб.

Резка кровли дымохода — важный этап строительства, требующий правильного подбора материалов и соблюдения последовательности операций.

При создании гидроизоляции примыкания кровли к дымоходной системе необходимо обеспечить максимальную безопасность и комфорт, без пожаров и протечек.

Система безопасного удаления продуктов сгорания из печей, котлов, проточных водонагревателей – одна из самых серьезных задач, решаемых при монтаже такого оборудования. При этом вопросы безопасности весьма разнообразны: это и обеспечение корректной работы самого отопительного оборудования, и устранение вероятности возгорания строительных конструкций от перегрева, и гарантированное предотвращение попадания в помещения ядовитых газов. Весь этот комплекс задач решает грамотная, в точном соответствии с требованиями технологии, установка современных комплектов.

Такие изделия выпускаются в большом разнообразии комплектующих, что позволяет собирать дымоходы любой степени сложности, оптимально вписываясь в архитектурную специфику каждого конкретного дома. Слой утеплителя между внутренней и наружной стенками позволяет значительно уменьшить объем образующейся в канале трубы из-за резкого перепада температуры конденсата, а такие дымоходы очень часто располагают вне зданий, что значительно упрощает общестроительные и монтажные работы.

Однако довольно часто бывают ситуации, когда наружная установка дымохода невозможна, нецелесообразна или же владельцы просто отказываются от такого подхода из соображений эстетичности фасада своего дома. Решение очевидное – установить дымоход из сэндвич-труб через крышу. Правда, этот способ представляется более сложным хотя бы из-за необходимости осуществлять безопасную и хорошо изолированную проходку через перекрытия и крыши. Однако в этом нет ничего невозможного.

Что такое многослойная дымоходная труба. Достоинства и недостатки системы

Использование обычных металлических труб в качестве дымоходных каналов не является новинкой – раньше они применялись достаточно широко, например, для печей или буржуйки. Эта волна понятна — рядом преимущества перед, например, кирпичной кладкой:

Установка такого дымохода не занимает много времени, так как установка производится из крупных деталей.
Круглое сечение канала оптимально для наилучшей тяги, так как не создает лишней турбулентности в газовом потоке.
Гладкая внутренняя поверхность трубы, не создающая лишнего сопротивления, также способствует хорошему сцеплению, к тому же на ней в значительно меньшей степени образуется нагар.

Но в то же время такая схема имеет и ярко выраженные недостатки , причем настолько серьезные, что способны перевесить все перечисленные выше достоинства.

Металл (в частности сталь) обладает чрезвычайно высокой теплопроводностью, то есть на открытых участках дымохода или при его прохождении через неотапливаемые помещения газовый поток будет очень быстро остывать. А это приводит к уменьшению тяги в трубе, а кроме того, величина тяги становится сильно зависимой от текущих погодных условий.
Продукты сгорания любого вида топлива всегда содержат большое количество паров воды. Вышеупомянутая разница температур внутри и снаружи канала вызывает обильное образование конденсата, что вызывает быстрое зарастание труб сажей и активизацию процессов коррозии металла.

Если мы говорим о коррозии, то нельзя забывать, что выхлопные газы всегда содержат очень агрессивные химические соединения, в частности, серную кислоту. В таких условиях срок службы труб из металла, не стойкого к коррозии, будет весьма ограниченным – они быстро прогорят. А это прямой путь к огню.
Наконец, высокая теплопроводность металла означает, что трубы внутри помещений и сквозь строительные конструкции всегда будут представлять потенциальную угрозу безопасности. Таким образом, потребуются усиленные меры предосторожности для предотвращения перегрева и воспламенения строительных конструкций дома, чтобы исключить термические ожоги при случайном прикосновении к дымоходу в местах его прохождения через помещения.

Дымоход цены

Чтобы сохранить все перечисленные преимущества, но в то же время свести к минимуму недостатки металлического дымохода, была разработана система изолированных многослойных труб. По сути, это «труба в трубе», разделенная слоем термостойкого теплоизоляционного материала. Примерная схема устройства представлена на иллюстрации ниже:

1 — сам дымоход. К ней предъявляются особые требования – она должна быть изготовлена из качественной стали с выраженной стойкостью к коррозии, а изготовление трубы должно быть только сварным, с применением аргонной сварки в среде защитных газов (технология TIG). Труба с фальцевым швом категорически не приемлема.

2 — внешний металлический кожух. Чаще всего он также изготавливается из нержавеющей стали. Однако в продаже есть и бюджетные варианты – из оцинкованной стали. Кроме того, можно приобрести сэндвич-трубы с наружным декоративным покрытием, например, если это необходимо для поддержания внешнего вида фасада или внутреннего оформления помещений, через которые проходит дымоход.

3 — теплоизоляционный слой. Как правило, эту функцию выполняет теплостойкая минеральная вата из базальтовых волокон, плотностью от 120 до 200 кг/м³. Толщина слоя утеплителя может варьироваться – ее подбирают в соответствии с конкретными условиями: типом и мощностью каменки, схемой расположения дымохода, климатическими условиями региона и другими критериями.

4 — трубы снабжены специальными элементами для быстрого и надежного монтажа. В большинстве случаев это система раструбов и сужений, которые при соединении вместе с используемыми герметиками образуют герметичный узел. Для большей надежности предусмотрено дополнительное стягивание этих соединительных узлов с помощью хомутов. Возможны и другие способы крепления, например, в некоторых моделях предусмотрены фланцевые соединения с резьбовыми креплениями.

В результате конструкция дымохода, собранная из таких модулей, приобретает новые положительные качества:

Благодаря стабильности температурных показателей внутри дымохода, независимо от погоды и расположения того или иного участка системы, обеспечивается стабильная равномерная тяга.
Образование конденсата хоть и не исключено полностью, но все же сведено к минимуму.
Наружная поверхность сэндвич-трубы не нагревается до критических температур, и не будет представлять опасности для людей, проживающих в доме, при необходимости прохождения ее через помещения верхнего этажа, мансарды, мансарды.
Значительно упрощается организация проходки труб через перекрытия и крыши. Кроме того, многие производители сразу предусматривают в выпускаемых комплектах специальные проходные модули необходимого размера.
Сама дымоходная система, собранная из сэндвич-модулей, не имеет значительной массы, и ее вполне можно устроить по вставному принципу, то есть дымоход упирается непосредственно в печь или котел. Он не будет оказывать чрезмерной нагрузки на несущие конструкции дома при прикреплении к ним.

Большое разнообразие комплектующих для сборки такой системы позволяет создать дымоход необходимой степени сложности, диаметра, толщины утеплителя, высоты, а сам процесс сборки прост и интуитивно понятен любому технически «подкованному» домовладельцу .

Как правильно выбрать комплект для установки сэндвич-дымохода

К выбору комплектующих для установки дымохода нужно подходить с максимальной ответственностью. В первую очередь, поскольку дымоход будет устанавливаться внутри помещения, с проходом через перекрытие и крышу, на первый план выходят вопросы обеспечения полной безопасности его эксплуатации. Ну и понятно, что такие работы проводятся с расчетом на долгосрочную эксплуатацию, и чтобы через несколько лет владельцы не разочаровались, закупаемые комплектующие должны быть качественными, сертифицированными, сопровождаться документально подтвержденными гарантийными обязательствами производителя. .

Цены на многослойные дымоходы

Многослойные дымоходы

Выбор всегда сводится к оценке нескольких критериев:

Качество изготовления компонентов многослойного дымохода и материалов, используемых в процессе производства.
Пропускная способность дымоходного канала, то есть сечение внутренней трубы.
Толщина требуемого слоя теплоизоляции.
Подготовленная схема установки и детали и узлы, необходимые для ее реализации.

Пройдемся по этим пунктам по очереди.

Материал для изготовления сэндвич дымоходных труб

Подобные системы отвода продуктов горения в наше время пользуются чрезвычайно высоким спросом. К сожалению, повышенный спрос, как это, увы, обычно бывает, сопровождается появлением на рынке некачественной продукции, либо вообще «без опознавательных знаков», либо маскирующейся под конкретный бренд.

Понятно, что уважающий себя хозяин не станет приобретать заведомо низкосортный товар в непонятных торговых точках или с рук — гарантий качества здесь ждать не приходится. Но бывает, что в крупных магазинах нет-нет, и контрафактный товар появится. Так что документации (а техпаспорт должен быть в обязательном порядке) уделяйте повышенное внимание.

Бывает и так, что продавцы, заинтересованные в продаже по любой цене, не пытаются привлечь внимание потребителей к особенностям металла, используемого для изготовления труб. А вот нержавейка внешне выглядит практически одинаково, и часто несведущий покупатель приобретает товар, который в принципе не подходит для существующих или планируемых условий эксплуатации дымоходной системы.

В результате становится весьма вероятной ситуация, когда после установки и, казалось бы, нескольких месяцев безупречной эксплуатации (а то и двух-трех лет, что для такой конструкции тоже крайне мало!), внешне « красивый и блестящий» дымоход вдруг начинает подавать признаки утечки газов в помещение. А это уже серьезный сигнал о том, что с ним далеко не все в порядке, и не за горами серьезная авария, чреватая прогоранием внутренней трубы, что нередко заканчивается пожароопасными ситуациями.

Поэтому обязательно обращайте внимание на марку нержавеющей стали, из которой изготовлены внутренние и внешние трубы сэндвич-дымохода. Если нет упоминания об этом, от приобретения следует категорически отказаться.

Следующая таблица поможет вам выбрать. Разумеется, в ней представлены не все марки нержавеющих сталей, а только те, которые обычно используются для изготовления сэндвич-дымоходов и чаще всего встречаются в продаже.

Марка нержавеющей стали по стандартам AISI (США), EN (ЕС), DIN (Германия), ГОСТ (Россия)				Краткое описание и рекомендации по применению
AISI	ЕН	DIN	ГОСТ
AISI 430	1. 4016	X6Cr17	12X17	Один из самых доступных вариантов. Подходит для эксплуатации исключительно в неагрессивных условиях. Термостойкость – низкая, слабая устойчивость к коррозии. Некачественная сварка. Подходит только для внешнего кожуха дымохода.
AISI 439	1.4510	X3CrTi17	08Х17Т	Отличием от предыдущей марки является наличие добавок титана, повышающих термическую и антикоррозионную стойкость металла. В качестве материала внутренней трубы сэндвич-дымохода допустимо использовать с теплогенераторами или проточными водонагревателями, работающими только на газе.
AISI 304	1.4301	X5CrNI18-10	08X18h20	Эта сталь обладает хорошей термостойкостью, но стойкость к кислотной коррозии низкая. Для внутренней трубы дымохода ее не используют, так как коррозия может съесть такую трубу буквально за несколько месяцев, а для внешней обшивки вполне подойдет.
AISI 316	1.4401	X5CrNiMo17-12-2	08Х17Н13М2	Аустенитная хромоникельмолибденовая сталь, устойчивая к очень агрессивным средам дымовых газов, в том числе с высоким содержанием серной кислоты. Термостойкость средняя, поэтому лучше использовать для газового оборудования с максимальной температурой продуктов сгорания до 450ºС.
AISI 316Ti	1.4571	Х6CrNiMoTi17-12-2	10Х17х23М2Т	Сталь аналогична предыдущей, но с гораздо более высокой термостойкостью. Выдерживает тепловую нагрузку до 800 ÷ 850 ºС, то есть дымоходы с внутренней трубой из такого материала можно использовать с твердотопливным оборудованием.
AISI 316L	1.4435	X2CrNiMo18-14-3	03Х17Н14М2	В этой разновидности упор сделан на антикоррозионную и химическую антикислотостойкость, особенно в области сварных соединений. Правда, из-за снижения общей жаростойкости, которая ограничивается порогом 425 ºС, при превышении этого значения прочностные качества стали резко снижаются. Отличный вариант для любого газового оборудования.
AISI 321	1.4541	X6CrNiTi18-10	08Х18х20Т	Сталь с высокой коррозионной стойкостью и жаростойкостью. По своим параметрам является своеобразным «золотым стандартом» для использования в системах удаления продуктов сгорания. Максимальный температурный режим работы 800 ºС, то есть подходит для техники с любым видом топлива.
AISI 310S	1.4845	X12CrNi25-21	20X23h28	Нержавеющая сталь, относящаяся к категории жаропрочных сталей, выдерживает без потери качества рабочие температуры до 1000 ºС. Применяется для дымоходов, устанавливаемых на твердотопливных пиролизных котлах большой мощности.

В настоящее время из стран Юго-Восточной Азии начался поток продукции из нержавеющей стали, соответствующей стандартам AISI 201 — 202. Это часто преподносится продавцами как «шаг вперед» — в том смысле, что развитие новых технологий обеспечило производство стали, не уступающей по своим характеристикам той же AISI 321, но почти в полтора раза дешевле, чем это.

Специалисты в области металлургии рекомендуют не поддаваться на такие уловки — замена дорогого никеля добавками азота, марганца и меди приводит к нестабильности кристаллической структуры материала, высокому риску образования трещин, очень низкой коррозионной стойкости. Так что этот «шаг вперед» как раз продукт, рассчитанный на массовое производство, и отнести который к качественным нержавеющим сталям можно только с высокой степенью условности.

Несколько слов о толщине стенок трубы.

Вы можете следовать следующим правилам:

— с диаметром внутренней трубы в пределах от 130 до 450 мм — толщина ее стенок 0,5 мм;

— диаметром 500 мм — 0,6 мм.

— диаметром свыше 500 мм — 0,8 мм.

Для печей, газотурбинных установок, то есть там, где температура продуктов сгорания достигает значений более 450 ºС, толщина стенки внутренней трубы должна быть 0,8 мм, с применением термостойких или жаропрочных марок стали AISI 321, а для котлов большой мощности – лучше AISI 310S.
Сразу за твердотопливной печью устанавливается неизолированный участок дымохода. Оптимальным решением для него является монотруба из жаропрочной нержавеющей стали (AISI 321 или AISI 316L) с толщиной стенки 0,8÷1,0 мм.
Для наружных оболочек многослойных труб требования к маркам стали не слишком жесткие, но толщина стенки должна быть:

— диаметром до 450 мм — 0,5 мм;

— диаметром 500 мм и более — 0,6 мм.

Какого диаметра должен быть дымоход?

Если посмотреть на представленный в продаже ассортимент комплектующих для сэндвич-дымоходов, то сразу видно, что они предлагаются в достаточно широком диапазоне внутренних диаметров труб – от 110 до 300 мм. Как сделать выбор?

Диаметр секции «моно» (о ней будет сказано ниже) и всей внутренней трубы сэндвич-дымохода должен быть таким, чтобы гарантированно удалялись все продукты сгорания топлива, обеспечивалась нормальная тяга и, в то же время , тепло не улетает буквально «в трубу», то есть создается и поддерживается некий оптимальный расход газа. Для отопительных приборов эту скорость принято считать равной двум метрам в секунду.

Проще всего определиться с печами, котлами заводского изготовления — у них всегда есть выходная труба определенного диаметра, рассчитанного специалистами именно для этой модели. Этот параметр, кроме того, должен быть прописан в паспорте отопительного или водонагревательного прибора.

Правило простое — диаметр внутренней трубы сэндвич-дымохода ни при каких условиях и на любом из участков не должен быть меньше стандартной заводской трубы. Ограничений по увеличению диаметра нет, но вряд ли это имеет смысл.

Сложнее, когда, например, сэндвич-дымоход монтируется на кирпичную печь. В этом случае можно сделать следующее.

Если известна тепловая мощность печи, то сечение дымохода, а значит, и диаметр внутреннего канала сэндвич-трубы несложно будет определить с помощью таблицы.


Расчетная максимальная тепловая мощность твердотопливной печи:	кВт	до 3,5	3,6 ÷ 5,2	5,3÷7,0
	ккал/час	до 3000	3000 ÷ 4500	4500 ÷ 6000
Минимальное сечение прямоугольного дымохода		140×140 мм	140×200 мм	140×270 мм
Площадь поперечного сечения дымоходного канала		19600 мм²	28000 мм²	37800 мм²
Минимальный диаметр внутреннего канала многослойной трубы		158 мм	189 мм	220 мм

Если печь уже эксплуатировалась, и владельцы знают выработанный практикой режим ее печи, то можно ориентироваться на эти данные.

Для такого расчета существует формула:

d = √(2 × Mt × Vsp × (1 + Tout / 273) / (3600 × π))

В формуле буквенные символы :

d — диаметр внутреннего канала сэндвич-дымохода, в миллиметрах.

Мт — средний расход твердого топлива в час, в килограммах. Его можно определить, разделив массу закладки топлива на время его полного выгорания.

Всп — удельный объем образующихся продуктов сгорания, кубических метров на килограмм — табличное значение, определяемое для основных видов топлива.

Ваш — температура газового потока на выходе из дымохода, град. можно взять табличное значение (см. ниже).

π — известная математическая константа, ≈ 3,14

Таблица необходимых значений для различных видов твердого топлива.

Вид твердого топлива	Средняя удельная теплота сгорания топлива, ккал/кг	Средний удельный объем продуктов сгорания при сгорании 1 кг топлива, м³/кг	Оптимальная температура на выходе из дымовой трубы, °С
Дрова средней влажностью не более 25%	3300	10	150
Пеллеты, топливные брикеты	5100	9	150
Торф кусковой или рыхлый, воздушно-сухой, влажностью не выше 30%	3000	10	130
Торф в брикетах	4000	11	130
Бурый уголь	4700	12	120
Уголь	6500	17	110
Антрацит	7000	17	110

Не все любят заниматься самостоятельными расчетами, поэтому ниже представлен калькулятор, который уже содержит все необходимые соотношения и табличные данные. Процесс расчета сведется только к вводу нескольких значений.

Устройство дымохода – ответственная работа, которую обычно доверяют опытным специалистам. От качества ее выполнения зависит безопасность владельцев дома, а также работоспособность печи. Многие владельцы решают выполнить эту работу самостоятельно. Это вполне возможно. Но для этого вам нужно будет ознакомиться с основными правилами обустройства такой системы. Есть ряд нюансов, как сделать дымоход через крышу, о которых подробно будет сказано далее.

Почему важно правильно снять дымоход?

Многие решают обустроить проход дымохода через крышу самостоятельно. Это приводит к различным негативным последствиям. Если хозяева дома не знают тонкостей этого процесса, они могут обратиться к специалистам. Их работа требует дополнительных затрат. Однако опытные строители справятся со своей задачей на отлично. Желая сэкономить, нужно знать все нюансы этого процесса.

При неправильном выводе дымохода через крышу в негерметичные стыки попадает влага. В результате промокают все материалы, из которых сделана крыша. В несущих конструкциях может появиться грибок и плесень. Они разрушают потолки и изоляционные материалы. Микроклимат в доме может стать нездоровым. Чтобы продлить срок службы кровли, необходимо создавать герметичные стыки.

Деревянные элементы конструкции необходимо обработать антисептиками и антипиренами. В некоторых случаях дымоход может упираться в коньковую балку. В нем нужно будет сделать углубление. С обеих сторон балка крепится на стойках.

Для создания дымохода через крышу своими руками необходимо смонтировать на крыше металлический фартук. Одним краем он должен заходить на поверхность дымохода на уровне 30 см, который выступает над уровнем крыши. Второй край заводится под рубероид в том месте, где был сделан разрез. Этот вариант подходит для тех труб, которые находятся на определенном расстоянии от конька.

Если дымоход выходит близко к верхней балке, то под коньковый элемент нужно будет подвести металлический фартук. На самой трубе стальной лист необходимо вставить в штробу. Делается заранее. Фиксируется ремнями. Также вся система тщательно герметизируется специальными изоляционными составами.

Если ширина дымохода со стороны, параллельной коньковому брусу, более 80 см, необходимо будет сделать уклон. Такая ситуация возникает, когда трубы от печи, камина, вентиляции объединяются в одну трубу. Для защиты стыка трубы с кровлей необходимо сделать козырек. Он будет отводить воду и снег в стороны. Эту работу лучше доверить профессионалам, так как в этом деле мастер должен иметь немалый опыт.

Готовый переходной блок

Проход дымохода через крышу в бане или другом здании можно герметизировать с помощью специального переходника. Применяется, если дымоход круглый и выполнен из керамики или металла. Готовых узлов для создания дымохода в продаже огромное количество. Формы таких изделий могут быть разными. В продаже можно найти узлы овальной, круглой, квадратной или прямоугольной конфигурации.

Выбор варианта конструкции зависит от материала, из которого изготовлена кровельная и стропильная система, а также диаметра дымохода, угла наклона скатов. Также на выбор готового узла влияет высота чердачного помещения. Учитывайте материал полов в доме.

Производители выпускают проходные конструкции, состоящие из 2-х частей. Это металлические кольца и отбортовка. Если такие изделия выплавляются из черных металлов, толщина стенки должна быть от 1 до 3 мм. Кольца состоят из 2 контуров. Каждая из них утеплена базальтовым материалом. Это исключает возможность возгорания при наличии нагретой трубы.

Металл, из которого изготовлен узел перехода, покрыт защитной эмалью. Это позволяет избежать развития коррозии. Эмаль выдерживает высокие температуры (до +600ºС). Иногда проходку делают из нержавеющей стали. Стоимость таких изделий будет намного выше.

Монтаж дымохода через мягкую кровлю или другие материалы может быть универсальным. Он сделан из алюминия. Фланец имеет конусообразное гофрирование из силикона. В продаже имеется несколько типоразмеров таких изделий. Это позволяет подобрать готовый переходник на трубу соответствующего размера. Верх гофры можно отрезать, чтобы труба прошла через его отверстие. В этом случае фланец обрабатывается герметиком. Он крепится к крыше саморезами. Обычно они поставляются в комплекте.

Если кровля выполнена из рельефных материалов, не допускающих крепления саморезами, необходимо крепить систему к обрешетке. Для этого используются длинные дюбеля. Это, например, может потребоваться, если ползание сделано из железобетона. Следует отметить, что тип кровельного материала в большой степени влияет на порядок обустройства выхода дымохода.

Дымоход сэндвич

От того, каким материалом покрыта крыша, зависят особенности обустройства прохода трубы дымохода. Чаще всего для отделки откосов хозяева дома выбирают ондулин, металлочерепицу, профнастил и т.д. Также часто необходимо сделать дымоход через мягкую кровлю.

Сэндвич-дымоходы сегодня приобрели особую популярность. Они отличаются простотой монтажа, качественной конструкцией, долговечностью и безопасностью в эксплуатации. Внешний корпус такой трубы выполнен из листового металла. Он имеет красивый блеск. Такие трубы почти всегда имеют круглую форму. Поэтому для прохода через крышу сэндвич-дымохода чаще всего выбирают готовые проходные элементы. Они бывают двух типов. Чаще всего приобретаются эластичные переходные конструкции. Если хозяевам не нравится, как блестящая труба сочетается с аналогичным дизайном, они могут отдать предпочтение металлическому переходному узлу.

Эластичные адаптеры изготовлены из гибкого полимера, стойкого к повышенным температурам. Фланец (нижний элемент) конструкции выполнен из гибкого материала. Поэтому его можно легко установить как на плоских скатах кровли, так и на покрытой металлочерепицей поверхности с высокими волнами. Проход через кровлю сэндвич-дымохода проще всего будет выполнить правильно, используя подобную конструкцию. Фланец фиксируется саморезами или специальными шпильками.

Преимуществом эластичных переходников для многослойных дымоходов и других видов труб является их низкая стоимость. При этом установка не вызывает затруднений. В этом случае ошибиться будет намного сложнее. В комплекте идет подробная инструкция по установке.

Стыки при монтаже смазываются специальным термостойким герметиком. Им обрабатывают место, откуда выходит труба, а также стык между фланцем и кровлей. Когда герметик высохнет, нужно будет прикрутить переходник болтами. Для этого предварительно просверлите отверстия в нижнем фланцевом кольце.

Мягкая кровля

Создание дымоходного прохода через крышу из гибкой черепицы осуществляется по определенной методике. Сначала нужно просверлить достаточное отверстие в крыше. Через него выйдет труба. Часто крыша не имеет мощных балок для фиксации системы. В этом случае необходимо приобрести сборный проход. Он состоит из двух частей. Это снижает нагрузку на пол.

Две сборные детали крепятся саморезами, сначала с внутренней стороны крыши. Снаружи нужно приклеить специальный резиновый материал обычным силиконом, чтобы создать уплотнение.

Далее необходимо смонтировать негорючую изоляцию. Для этого приобретите минеральную вату в рулонах. С помощью базальта или стекловолокна заполняют пространство между сборной конструкцией и трубой дымохода. Во время установки следите за тем, чтобы минеральная вата не закрывала резиновый уплотнитель.

Кровельная прорезь поставляется вместе со сборным проходом. Его фиксация происходит с помощью саморезов. Этот вариант идеален при создании прохода через кровлю дымохода из сэндвич-трубы. Резка кровли позволяет защитить систему от проникновения воды. Существует множество разновидностей таких конструкций. Они отличаются способом исполнения, материалом и углом наклона.

Как правило, уклон таких конструкций составляет от 15 до 55º. Выбор зависит от угла наклона крыши. Если материалом для его отделки являются мягкие рулонные разновидности материалов, можно использовать резку по металлу. Также при таком способе монтажа вполне подходят конструкции, имеющие самоклеющуюся ленту для качественного прилегания системы к кровле.

Черепица и ондулин

Проход дымохода через крышу можно сделать самостоятельно даже если покрытие выполнено из черепицы. При этом дымоход в большинстве случаев футерован кирпичом. В этом случае вам нужно будет выполнить работу с особым усердием. В этом случае для отделки дымохода можно использовать гофру, а также самоклеящийся листовой свинец или алюминий.

Перечисленные материалы реализуются в виде рулонов. С одной стороны они покрыты специальным клеевым составом. Обратная сторона такого листа покрыта фольгой из перечисленных металлов. Такая конструкция позволяет защитить дымоход от механических повреждений, а также предотвратить просачивание воды после дождя или снегопада в дом.

Еще один популярный вариант кровли – ондулин. У него много положительных качеств. Его также иногда называют еврошифером. Не содержит асбеста. Поэтому его относят к экологически чистым материалам. Однако недостатком его является недостаточная термостойкость. Предельная температура, которой может подвергаться этот материал, составляет 110°C. Поэтому к созданию прохода через крышу подходят очень ответственно. Сделать его достаточно сложно. Однако при наличии определенных знаний с этой задачей справится даже начинающий мастер.

Также стоит сказать, что ондулин не только не выдерживает высоких температур, но и может воспламениться. Поэтому для собственной безопасности нужно знать, как правильно сделать проход в кровле с подобной отделкой. В кровле нужно будет вырезать отверстие намного шире диаметра трубы. Это увеличивает вероятность протечек.

Для предотвращения негативных последствий используется металлический или силиконовый проход через крышу для дымохода. Обязательно смонтируйте срез крыши. Также в конструкции всегда присутствует металлический фартук. Угол резки выбирается в соответствии с положением скатов крыши. Концы разделки при монтаже заводятся под соседние листы ондулина.

Профнастил

Если требуется создать дымоход через профнастил, чаще всего владельцы дома приобретают сэндвич-трубу. Это самый надежный, простой в установке вариант. Профнастил отлично сочетается с такой конструкцией. Для установки дымохода сделайте разметку на кровельном покрытии.

Далее с помощью болгарки нужно будет вырезать отверстие. От намеченного контура необходимо отступить на несколько сантиметров вглубь. Отверстие в этом случае немного уменьшится. Это обстоятельство необходимо учитывать при проектных расчетах. При этом нужно быть очень осторожным. На материале не должно быть зазубрин.

Когда отверстие создано, нужно сделать небольшие надрезы в углах отверстия. Благодаря этому действию материал, которым отделана внешняя сторона пандуса, можно загнуть вверх. Далее, создавая проход дымохода через профнастил кровли, необходимо будет прорезать отверстия в перекрытиях. Отверстие должно быть похоже на отметку, сделанную ранее.

После этого можно будет монтировать металлический ящик. Он дополнительно защищает крышу от перегрева. Через эту коробку пропускают сэндвич-трубу. Далее в пространство между дымоходом и кровельным материалом вставляется слой минеральной ваты. Также можно насыпать керамзит. После этого на трубу надевается силиконовый уплотнитель. Его нужно аккуратно приклеить к профнастилу.

Эти манипуляции позволяют создать герметичную сборку. Через него вода не будет просачиваться в дом.

Металлочерепица

Проход дымохода через крышу из металлочерепицы создается с помощью стандартной наружной разделки. Труба в этом случае чаще делается из кирпича. Сначала над скатом крыши нужно обустроить внутренний фартук. Его необходимо монтировать еще до того, как крыша будет обшита металлочерепицей. Внутренний фартук придется выбросить. Этот элемент конструкции изготовлен из оцинкованной стали. Лист может быть с покрытием или без него.

Для прохода дымохода через металлическую крышу необходимо прикрепить к стенке трубы стальной профиль. Он отмечает верхний край фартука. Болгаркой делают штроб по линии разметки. Промывается водой для удаления строительной пыли.

Монтаж внутреннего фартука начинается с его нижней части. В нужных местах стальной профиль надрезается. Этот элемент необходимо установить на предназначенное ему место. Далее его вырезают. Фартук устанавливается на подготовленное место. Он плотно прижимается к основанию. При этом верхняя часть должна точно соответствовать созданному ранее штробу.

Далее система фиксируется саморезами. Они вкручиваются через нижнюю часть внутренней части фартука. Они должны проходить через деревянные элементы конструкции крыши. Таким же образом монтируются боковые и верхняя части фартука. Их размер должен быть не менее 15 см.

Уплотнение фартука

При создании прохода дымохода через крышу, покрытую металлочерепицей, необходимо уплотнить внутренний фартук. Для этого край, который был вставлен в штробу, обрабатывается термостойким герметиком.

Галстук заводится под нижний край фартука. Это плоский лист, предназначенный для отвода воды. Она направлена в долину или спускается к самому карнизу. Нужно сделать бортик по краю галстука. Это можно сделать плоскогубцами.

После установки внутреннего фартука можно установить внешний защитный экран. Устанавливается по тому же принципу, что и внутренний фартук. Только его верхний край не будет тонуть в штробе. Он должен герметизировать стык. Для этого используется специальный состав, не боящийся высокой температуры.

Рассмотрев особенности обустройства прохода дымохода через крышу, вы сможете создать качественную систему своими руками. Через него не будет просачиваться вода после снега или дождя. Дымоход будет правильно выполнять возложенные на него задачи, не будет быстро покрываться сажей внутри. Эксплуатация печного отопления будет безопасной и эффективной.

Правильная установка проходного узла через кровлю для дымохода или вентиляционной трубы обеспечивает не только сохранность топки, трубы и здания, но и является гарантией безопасности жильцов. На первый взгляд конструкция кровельного прохода для дымохода кажется простым делом. Однако здесь необходимо будет обеспечить безупречную гидро- и теплоизоляцию проходного узла, выбрать оптимальное место для вывода трубы на крышу и не разрушить эстетический вид здания.

Бытует мнение, что эффективность и безопасность индивидуальной системы отопления зависит от конструкции топки и мастерства печника. Мало кто задумывается, что полное сгорание топлива больше зависит от дымохода и тяги. И только специалисты знают, как важно смонтировать качественный проход через крышу.

При строительстве печи основное внимание уделяется термостойкости материалов. А вот огнеупорный кирпич дымохода и минеральный утеплитель сэндвич-трубы беззащитны перед систематическим попаданием влаги.

Некачественная конструкция вывода трубы на крышу влечет за собой серьезные последствия, влияющие на работу дымохода. Нарушение норм теплоизоляции трубы из горючих материалов кровли, чердачных перекрытий может привести:

к возгоранию в местах контакта трубы с горючими материалами конструкции дома;
к образованию большого количества конденсата в трубе, что приведет к ее быстрому разрушению;
к образованию толстого налета копоти на внутренней стенке дымохода и уменьшению его рабочего просвета;
для уменьшения тяги печи и образования угарного газа, опасного для жизни человека.

Некачественная гидроизоляция проходного узла кровли грозит:

попаданием на чердак атмосферной влаги, провоцирующей образование грибка и плесени;
намокание стропил приводит к инициированию процессов гниения древесины, как бы хорошо она ни была обработана антисептиком;
разрушение кирпичной кладки дымовой трубы;
повышенная коррозия металлической трубы;
намокание теплоизоляции (минеральной ваты), после чего этот материал приходит в полную негодность и теряет свои теплоизоляционные свойства.

Китайский производитель стальных конструкций, сборные дома, поставщик стальных балок

Горячие продукты

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Новое поступление

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Профиль компании

{{ util. each(imageUrls, функция(imageUrl){ }}

{{ }) }}

{{ если (изображениеUrls.length > 1){ }}

{{ } }}

	Вид бизнеса:	Производитель/завод, группа компаний
	Основные продукты:	Здание стальной конструкции , Быстровозводимое здание , Стальная балка , Стальная ферма , Стальная колонна , . ..
	Среднее время выполнения:	Время выполнения заказа в пиковый сезон: 1–3 месяца Время выполнения заказа в межсезонье: 1–3 месяца
	Доступность OEM/ODM:	Да

Rong Tai Construction Group Co. , Ltd. была основана в 2000 году с уставным капиталом в 580 миллионов юаней. Это крупная промышленная группа, специализирующаяся на строительстве и интеграции инвестиций, девелопменте недвижимости, проектировании, строительстве, производстве новых строительных материалов, обработке стальных конструкций, прецизионной обработке, производстве промышленных и морских красок и управлении операциями. Группа имеет специальную квалификацию для генерального подряда строительных работ, класс А …

Просмотреть все

Показать проект

16 шт.

Проектная выставка

Проектное шоу

Проектная выставка

Проектное шоу

Проект шоу

Проектное шоу

Проект

projtct

Пошлите Ваше сообщение этому поставщику

* От:

* Кому:

Мисс Керис

* Сообщение:

Введите от 20 до 4000 символов.

Это не то, что вы ищете?  Опубликовать запрос на поставку сейчас

6 Лучшие установщики газопроводов Sandwich MA

Сколько будет стоить ваш проект?

Узнать стоимость прямо сейчас

Где вам нужны специалисты по газопроводам?

Как это работает

Ответьте на несколько вопросов о вашем домашнем проекте.
За считанные секунды найдите лучших местных профессионалов.
Сравните предложения и выберите лучшего специалиста для работы.

Предварительно прокрашенные компании по установке и ремонту газовой линии в сэндвиче, MA

4,5

Hyannis, MA ·

The Pipe Doctor, LLC

Облы Экспертизы: СПЛЕТИЧЕСКИ и еще 2

«Отличное обслуживание клиентов. »

Ksenya K. В декабре 2017 г.

Получите цитату

4.9

Плимут, MA ·

Fleming Plumbing & Heating

Области знаний: Струбция, Сторенная вода

«ЗАЯВЛЯЕТСЯ. работать по конкурентоспособным ценам»

Джон С. в январе 2021 года

Получить предложение

Пока отзывов нет

Плимут, Массачусетс·

Eighthbend Plumbing, LLC

0002 В бизнесе с 2018 года

О нас: «Мы очень гордимся нашим опытом, знаниями, качеством и обслуживанием клиентов, которые мы предоставляем для удовлетворения потребностей потребителей. от начала до завершения проекта.Чтобы понять потребности и ожидания наших клиентов, мы уделяем большое внимание работе и профессиональному общению с каждым клиентом.Наша репутация основана на обслуживании, безопасности и качестве, независимо от того, как большую или маленькую работу».

Узнать цену

5. 0

Osterville, MA·

Harbour Master Plumbing & Heating, Inc.

Майкл С. В мае 2020 г.

Получите цитату

4.7

Plymouth, MA ·

Keith Brothers Plumbing, Inc.

. , гибкий, быстрый и своевременный. Буду нанимать для других проектов.»

Джастин Л. в январе 2017 года

Узнать цену

4.1

Миддлборо, Массачусетс·

Mr. — Очистка , Установка/ремонт водонагревателя и еще 2

«Отличный специалист. Дороговато прочистить канализацию.»

Bob G. в сентябре 2015 г.

Получить предложение

Специалисты по установке и ремонту газопровода вне сети в Сэндвиче, Массачусетс

MRHD сантехника и отопление
63 Vine Rock ST
Dedham, MA 02026
Abair Plumbing and Heatring
1 Standish Ave.
E Wareham, MA 02538
ASSTER , MA 02563
Сантехника и отопление округа Барнстейбл
4 Wildwood Way
Sandwich, MA 02563
SB Сантехника и отопление
31 Vernon St.
6
Plymouth0005
Найдите свой бизнес-профиль
Просмотреть все специалисты вне сети

Сколько обычно стоят специалисты по установке и ремонту газопроводов?

Sandwich, Massachusetts в среднем
$ 520
Типичный диапазон
$ 290 — $ 808
Low Cond — High Cond
$ 150 — 1 0009
92 9092

9013 9013 9013 9013 9013 9013 9013 9013 9013 9013 9013 9013 9013 9013 9013 9013 9013
Чистый септик
$ 261 — $ 360
Установите новые водопроводные трубы
$ 725 — $ 2 351
Установите канализацию Main
$ 7,264 — $ 8,484
Установка или ремонтный газовой пироп
$ 290 — $ 808 9000
.
Посмотреть другие расходы на сантехнику для Sandwich
Получить местные расценки
Связанные проекты в Sandwich, MA
Устройство (крупное газовое устройство) — установка или замена
Установка или замена ванны
Сливной засор или засор — очистить
Поломка сливной линии — определить местонахождение камеры
Краны, приспособления и трубы — отремонтировать или заменить
Сантехника для реконструкции или добавления — установить
Система охлаждения — установить или заменить
Система охлаждения — Ремонт или обслуживание
Септик – ремонт
Канализационный коллектор – очистка
Канализационный коллектор – установка, замена или ремонт
Установка или замена душа
Установка поддона для душа
Установка или ремонт раковины
Паровой душ — установка
Дренажный насос — ремонт или замена
Дренажный насос или внутренние дренажи фундамента — установка
Проточный водонагреватель — установка
Проточный водонагреватель — ремонт
Установка или ремонт унитаза
Прогулочная ванна — установка или замена
Водонагреватель — установка или замена
Водонагреватель — ремонт или обслуживание
Водопровод — установка, замена или ремонт
Система водоподготовки и очистки – установка или замена
Система водоподготовки и очистки – ремонт или обслуживание
Скважинный насос – ремонт или обслуживание
Гидромассажная ванна Установка или замена
Больше профессионалов рядом с Sandwich, MA
Sandwich Plumbers
Сантехники Массачусетса
Сантехники рядом с вами
Специалисты по установке и ремонту газовых линий в Дедхэме
Специалисты по установке и ремонту газовых линий в Ист-Уэрхэме
Специалисты по установке и ремонту газопроводов в Плимуте
Рейтинг сообщества HomeAdvisor
Общий рейтинг:
Сантехники Sandwich получили рейтинг 4,3 из 5 на основе 664 отзывов 6 признанных профессионалов.
Рейтинг сообщества HomeAdvisor — это общий рейтинг, основанный на проверенных отзывах и отзывах нашего сообщества домовладельцев, которые связались со специалистами по обслуживанию. См. отдельные бизнес-страницы для полных и подробных обзоров.
На что следует обратить внимание перед добавлением, заменой или ремонтом газопровода:
Это чрезвычайная ситуация?
Что описывает объем работ? (Отметьте все подходящие варианты)
Устранение утечки в газопроводе
Замена старых газопроводов
Подключение газового оборудования
Прокладка газопровода к прибору(ам) в доме или рядом с ним
Прокладка нового газопровода от улицы к дом
Другое
Для каких приборов требуется газ?
Камин
Барбекю
Сушилка для белья
Плита/духовка/варочная панель
Система центрального отопления
Водонагреватель
Генератор
Другое
Вы специалист по качеству?
Узнайте, как HomeAdvisor может помочь вашему бизнесу
Присоединяйтесь к нашей сети
Получите потенциальных клиентов, подобных этим
Недавние запросы на монтажников газопроводов и ремонт газопроводов в Сэндвиче, Массачусетс:

Местоположение проекта: Сэндвич, Массачусетс 025063
3
3 Дата: 08/2022
Это чрезвычайная ситуация?: №
Стадия запроса: Планирование и бюджет
Желаемая Дата завершения: В течение 1 недели
Местоположение: Дом/Резиденция
Владелец недвижимости: Да
.
Комментарий: Требуется установить газовую плиту в подвале для приготовления пищи. Уже есть безбаковый газовый обогреватель примерно в 5 футах от того места, где будет располагаться печь
Местонахождение проекта: Сэндвич, Массачусетс 02563
Дата: 06/2022
Чрезвычайная ситуация?: №
Объем работ: Замена старых газопроводов, подключение газового оборудования
Система центрального отопления 900 of Gas: , Другие
Стадия запроса: Готовы к найму
Желаемая Дата завершения: Гибки —
Местоположение: Дом/Резиденция
Владелец недвижимости: Да
.0004 №
Комментарий: Я хотел бы получить смету на сантехника для подключения к газу
Местоположение проекта: Сэндвич, Массачусетс 02563
Дата: 06/2022
Нет 9
Объем работ: Подключение к газовым приборам, подвод газа к приборам в доме или рядом с ним
Техника, нуждающаяся в газе: Сушилка для белья, плита/духовка/варочная панель
Стадия запроса: Планирование и бюджетирование
Желаемая Дата завершения: Время является гибким
Местоположение: Дом/Резиденция
Владелец недвижимости: Да
После рабочего времени: no
Комментарий: . Отсюда для газовой кусочки. также для осушителя газа
Местоположение проекта: Sandwich, MA 02563
Дата: 05/2022
Это чрезвычайная ситуация?: №
Объем работ: Подключение к газовому оборудованию, подача газопровода к прибору(ам) в доме или рядом с ним
Техника, нуждающаяся в газе: Сушилка для белья
Стадия запроса: Готов к аренде
Желаемая дата завершения: Время гибкое
Местонахождение: Дом/жилье
Владелец недвижимости: Да
Нерабочее время: Нет
Местонахождение проекта: Sandwich, 3 MA 025060004 05/2022
Желаемая Дата завершения: Сразу
После рабочего времени: Да
Местоположение: Дом/Резиденция
Владелец недвижимости: Да
Место проекта: Sandwich, MA 02563
. Дата: 01/2022
Чрезвычайная ситуация?: №
Объем работ: Другое
Техника, нуждающаяся в газе: Другое 9 Этап
9000:
004 Готовы к найму
Желаемая Дата завершения: 1 — 2 недели
Местоположение: Дом/Резиденция
Владелец недвижимости: Да
После рабочих часов: NO
Комментарий: Ремонт Вермонт Вермонт Вермонт Вермонт Вермонт. Заливка трубы отопления, поврежденная ураганом
Местоположение проекта: Сэндвич, Массачусетс 02563
Дата: 07/2021
Это чрезвычайная ситуация?: №
Объем работ: Подвести газопровод к прибору(ам) в доме или рядом с ним, Подвести новые газовые трубы от улицы к дому
Техника, нуждающаяся в газе: Система центрального отопления, Водонагреватель
Стадия запроса: Готов к Наем
Желаемая Дата завершения: Гибки гибко
Местоположение: Дом/Резиденция
Владелец недвижимости: Да
После рабочих часов: NO
Место проекта: Sandwich, MA 02563
Дата: 04/2021
.
Комментарий: Нужна линия от печи к новой газовой плите. Я снимаю свою электрическую плиту и перехожу на газовую. В моем доме есть газовая печь
Местоположение проекта: Sandwich, MA 02563
Дата: 02/2021
Это чрезвычайная ситуация?: NO
Стадия запроса: Готов к найму
Желаемая дата завершения:
Местоположение проекта: Sandwich, MA 02563
Дата: 02/2021
Это чрезвычайная ситуация?: Да
Объем работ: Устранение утечки в газопроводе Необходимость
020004 Водонагреватель
Желаемая Дата завершения: В течение 24 часов
После рабочего времени: Да
Какое место это? : утечка в черной трубе соединения газовой линии с водонагревателем
Местоположение проекта: Sandwich, MA 02563
Дата: 01/2021
Это чрезвычайная ситуация?: Нет
Область работы: Другие
Приборы, нуждающиеся в газе: Центральная система отопления
Стадия запроса: Готовы к найму
Желаемая Дата завершения: В течение 1 недели
. this?: Дом/жилое помещение
Владелец недвижимости: Да
В нерабочее время: Нет
Комментарий: Требуется обслуживание газового котла
Местоположение: Sand0002 Дата: 12/2020
Это чрезвычайная ситуация?: №
Объем работ: Газопровод к прибору(ам) в доме или рядом с ним Камин
Стадия запроса: Готовы к найму
Желаемая Дата завершения: Гибки —
Местоположение: Дом/Резиденция
Владелец недвижимости: Да
После рабочего времени:
.0004 №
Комментарий: Переоборудование дровяного камина в газовый камин. Требуется сантехник для подключения газовой линии.
Местоположение проекта: Sandwich, MA 02563
Дата: 09/2020
Это аварийная ситуация?: №
Объем работ: Подвод газа к приборам, подключение к газовым приборам ) в доме или рядом с ним
Стадия запроса: Готов к работе
Желаемая дата завершения: Сроки гибкие
Что это за местонахождение?: Дом/жилье
Владелец недвижимости: Да
В нерабочее время: Нет
Комментарий: варочная панель, работающая на пропане, и требуется газовая линия изнутри для подключения снаружи.
Местоположение проекта: Сэндвич, Массачусетс 02563
Дата: 09/2020
Это чрезвычайная ситуация?: №
Этап запроса: Готов к найму
Желаемая дата завершения: Сроки гибкие
Местонахождение: Дом/Резиденция
Комментарий: Привет, переключение на варочную панель, работающую на пропане, и нужна газовая линия изнутри для подключения снаружи.
Местоположение проекта: Сэндвич, Массачусетс 02563
Дата: 12/2019
Это чрезвычайная ситуация?: №
Объем работ: Подача газа к дому или рядом с ним , Другое
Техника, нуждающаяся в газе: Плита/духовка/варочная панель, Система центрального отопления, Водонагреватель, Другое
Стадия запроса: Готов к аренде
Желаемая дата завершения: Более 2 недель
5 Местоположение : Дом/Резиденция
Владелец недвижимости: Да
После рабочего времени: №
Расположение проекта: Сэндвич, MA 02563
Дата: 12/2019
— это чрезвычайная ситуация?0004 №
Объем работ: Газопровод к прибору(ам) в доме или рядом с ним, Другое
Техника, нуждающаяся в газе: Плита/духовка/варочная панель, система центрального отопления, водонагреватель
Стадия запроса: Готов к найму
Желаемая дата завершения: 1-2 недели
Какое это место?: Дом/жилое помещение
Владелец недвижимости: Бизнес: Да
5 0004 №
Расположение проекта: Sandwich, MA 02563
Дата: 11/2019
Это чрезвычайная ситуация ?: NO
Стадия запроса: Готовы на найд. 1 неделя
Что это за место?: Дом/Общежитие
Комментарий: Существующий газопровод проходит по всей длине подвала в центре. Эта линия подачи газа должна быть продлена до кухни примерно на 10 футов для подключения варочной панели.
Расположение проекта: Сэндвич, MA 02563
Дата: 11/2019
Это чрезвычайная ситуация ?: NO
Область работы: HAST GAS-UP
Стадия запроса: Готов. нанять
Желаемая дата завершения: В течение 1 недели
Что это за место?: Дом/Резиденция
Местоположение проекта: Сэндвич, Массачусетс 02563
50 924 1 Дата: 1
02
Это чрезвычайная ситуация?: NO
Объем работы: HAPLIANG GAS UP -UP
Стадия запроса: Планирование и составление бюджета
Желаемая Дата завершения: 1 — 2 недели
местонахождения это?: Дом/Резиденция
Местоположение проекта: Сэндвич, Массачусетс 02563
Дата: 25.
No related posts.

как закрепить трубу дымохода на крыше растяжками — Домашний уют

Виды хомутов

Для крепления к стене

Встроенный в стену

Для захвата между трубами

Соединение с выходом из печи

Обслуживание собранной системы

Критерии выбора

Кровельные проходки и патрубки для дымоходов с круглым сечением

Готовые мягкие проходки для любых конструкций

Что нужно знать при установке дымохода

Материал трубы

Модульные системы дымоотведения из нержавеющей стали – современный вариант по доступной стоимости

Вывод печной трубы через перекрытие

Круглой металлической

Кирпичного дымохода

Монтаж по внешней схеме

Герметизация металлическим патрубком — как закрепить правильно

Кунсткамера

Удар Жуковского в дымоходах

Некачественные дымоходы

Дымовая Пизанская башня

30 метров, Ду-500, Ду-400, …

Разрушение поясов несущей б…

Как закрепить трубу дымохода на крыше растяжками

Материал трубы

Крепление

Отделываем трубу

Принцип правильного монтажа сэндвич труб (по дыму, по конденсату)

Параметры

Диаметр дымохода

Высота трубы

Вывод печной трубы через крышу и перекрытие: инструкция и советы

Общие правила и выбор места

Схемы вывода дымохода через перекрытие и крышу

1 этаж

2 и более этажей

Вывод печной трубы через перекрытие

Круглой металлической

Кирпичного дымохода

Проход через кровлю

Проход кирпичной трубы через кровлю

Проход круглой трубы через кровлю

Разделка печной трубы на крыше

Финальные работы

Примыкание трубы на кровле из шифера

Монтаж дымохода

Выбор места расположения трубы на поверхности крыши

Безопасность и герметичность стыковки дымохода с кровлей

Подготовка материала и инструмента

Устройство обрешетки и вывод дымохода через шифер

Заделка круглой трубы с помощью проходки или насадки

Примыкание квадратной трубы на шиферной крыше

Установка растяжек на дымоход

Рекомендации по размещению и отделке

Установка дымового трубного устройства на крыше

Правильная вентиляция устраняет запахи | Насос

Как установить вентиляционную трубу на существующей крыше – модернизированный дом

Почему лучше иметь новую вентиляционную трубу

Инструменты и материалы, которые вам понадобятся

Как установить отлив вентиляционной трубы на существующей крыше

Шаг первый: ослабьте гонты

Шаг второй: установите прошивку

Шаг третий: молоток

Шаг четвертый: нанесение герметика

Другие типы гидроизоляции крыши

Вспышка долины

Ступенчатое мигание

Капельное промывание

Стоимость ремонта протечки крыши

Связанные вопросы

Нужен ли отлив крыши?

Оплавление идет поверх рубероида или под него?

Требуется ли крышная вентиляция по нормам?

Недавно опубликовано

Самые популярные посты

прокладка трубы через гофрированную крышу

В чем преимущества

Важно знать

Для разных стен, их секреты монтажа
