Крыша для бани своими руками

В зависимости от линейных размеров бани и пожеланий застройщика, крыша в бане может быть односкатной или двухскатной, плоской или наклонной. Чаще всего используется вариант наклонной двухскатной крыши, по своим эксплуатационным характеристикам она подходит ко всем климатическим зонам нашей страны, под такими крышами можно обустраивать жилые чердачные помещения.

Крыша для бани своими руками

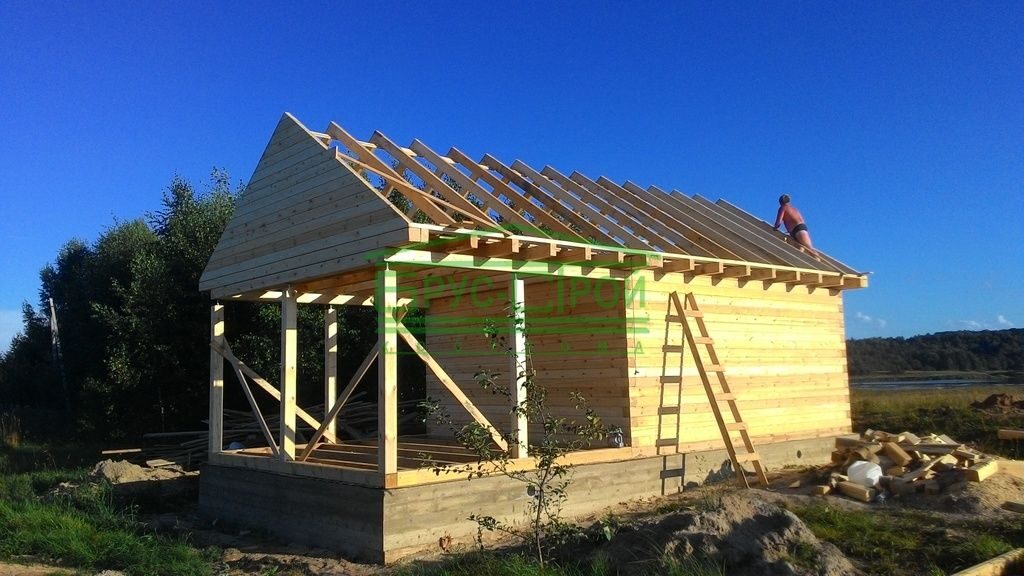

Баня с функцией гостевого дома

Двухскатные крыши могут быть наслонными (часто применяются на строениях шириной более шести метров) и висячими. Для повышения показателей устойчивости наслонный тип крыш имеет дополнительные упоры стропил, висячие стропильные системы имеют упор только на мауэрлаты или балки потолочного перекрытия (вариант используется редко), в верхней части стропила удерживаются ригелями. Для примера возьмем наиболее распространенный вариант – висячие двухскатные крыши.

Висячие стропила

Висячие стропила пролеты от 13 до 17 м

Виды наслонных стропил

Виды висячих стропил

Расчетная схема висячих стропил

Варианты решения карнизного узла

Содержание материала

• 1 Исходные данные
• 2 Инструкция по изготовлению стропильной двускатной системы
  • 2.1 Цены на доски
  • 2.2 Видео – Сборка стропил
  • 2.3 Цены на саморезы
  • 2.4 Видео – Как запилить стропила под нужным углом и нужных размеров
  • 2.5 Монтаж стропильной системы
  • 2.6 Цены на соединительные пластины
  • 2.7 Как сделать обрешетку стропильной системы
• 3 Общие советы по монтажу стропильной системы
  • 3.1 Видео – Крыша для бани своими руками
  • 3. 2 Видео – Монтаж стропил
  • 3.3 Видео – Монтаж фронтонов
  • 3.4 Видео – Монтаж кровли (часть 1)
  • 3.5 Видео – Монтаж кровли (часть 2)

Исходные данные

Примем во внимание, что размеры бани 5×5 метров, баня из пиленого бруса, верхний ряд исполняет роль мауэрлата. Крыша двухскатная висячая, без утепления.

Пример бани из бруса 5х5 м

Перед началом изготовления стропил нужно сделать предварительные расчеты, с их помощью определим угол наклона и параметры стропильных ног.

На стропильную систему действуют следующие нагрузки:

• постоянные. Вес стропильной системы, обрешетки и кровельного покрытия. Вес кровельного покрытия зависит от конкретного материала кровли и указывается производителем;
• временные. Ветровые и снежные нагрузки, вес рабочих;
• стихийные. Землетрясения, ураганы и т. д. Стихийные нагрузки во время расчетов стропильной системы в нашей стране не принимаются во внимание из-за небольшой вероятности их возникновения.

Во время расчетов толщины и ширины стропил нужно принимать во внимание сумму максимальных значений всех типов нагрузок. Для того чтобы была понятнее технология расчетов, нужно немого разбираться в нагрузках, действующих на каждый отдельный узел крыши.

Конструкция крыши

Нижняя часть стропильных ног садится на мауэрлаты, узел должен воспринимать вертикальные и боковые нагрузки. Ригели работают лишь на разрыв, воспринимают горизонтальные нагрузки. Верхняя (коньковая) часть стропильных ног должна воспринимать горизонтальные усилия сжатия. Пролеты стропил под нагрузкой работают на изгиб. Надеемся, что эти знания помогут вам выбирать наиболее надежные способы крепления архитектурных элементов в узлах.

Нагрузка на погонный метр стропила

Пример расчета снеговой нагрузки на стропила

Пример расчета ветровой нагрузки на стропила

Если вес кровельного материала указывается производителем, то ветровую и снеговую нагрузку нужно рассчитать самостоятельно.

Таблица снеговых нагрузок

Показатели зависят от максимальной высоты снежного покрова в каждом регионе. По карте снеговых нагрузок определяется конкретная зона проживания и с помощью таблицы определяется максимальное усилие.

Карта ветровых нагрузок

Карта снеговых нагрузок

Таблица поправочных коэффициентов А – для открытой местности. Б – для местности с препятствиями.

Нормативные значения ветрового давления в зависимости от региона

По карте определяется регион проживания, с помощью таблицы узнается поправочный коэффициент, зависящий от высоты бани и места ее расположения.

Для определения нагрузки нужно нормативное значение умножить на поправочный коэффициент.

Для московского региона параметры стропил можно узнать по таблице.

Показатели стропил для Московского региона

Практический совет: если вам сложно самостоятельно делать расчеты – снимите размеры стропильной системы на уже существующих строениях подобного типа. Во время расчетов принимался угол наклона 20°.

Итак, все данные мы имеем. Можно начитать непосредственное изготовление стропильной системы.

Инструкция по изготовлению стропильной двускатной системы

Вначале несколько советов по выбору материала. Для стропильных ног можно брать доски 50×150 мм, шаг между стропилами 90 сантиметров, угол наклона скатов 20°. Подбирайте только качественный материал, без глубоких трещин и изгибов.

Доски 50×150 мм для изготовления стропил

Очень важно – в местах соединения не допускайте наличия даже здоровых сучков. Для выбора стропильной системы нужно будет внимательно осмотреть пиломатериал, заготовки следует брать увеличенной длины с учетом отрезки непригодных участков с торцов.

Для стропил используйте только самый качественный материал

Максимальное количество подготовительных работ нужно делать на ровном участке земли, на крышу следует поднимать уже готовые конструкции для крепления.

Заготовка стропил для крыши ведется на земле

Временную фиксацию стропильной системы следует выполнять различными некондиционными досками, их также нужно заблаговременно поднять на крышу.

Шаг 1. Проверьте параметры мауэрлата. Проверяйте параллельность противоположных брусьев мауэрлата, отклонение по параллельности не должно превышать ±2÷3 см. Убедитесь, что нагели фиксации мауэрлата установлены правильно и на нужных расстояниях. Проверьте вертикальность их положения.

Монтаж деревянного нагеля

Шаг 2. Изготовление стропильных ног. Для размеров нашей бани достаточно шесть пар стропильных ног.

Важно: если вам приходится делать большое количество одинаковых элементов, обязательно сделайте один шаблон. Каждая отдельная разметка дает небольшие погрешности, которые в сумме могут составить значительную величину. Кроме того, использования шаблона значительно ускоряет процесс работы.

Шаблон

Для шаблона стропильных ног возьмите обрезные доски 20×100 мм длиной примерно 3 метра. Вверху соедините их внахлест одним гвоздем (узел должен быть подвижным), к одной доске прибейте горизонтальный отрезок доски, он будет служить шаблоном ригеля.

Расстояние ригеля от коньковой части в пределах 40÷50 сантиметров. Ригель зафиксируйте только на одной доске, ко второй он прибивается уже после выбора угла наклона стропильных ног.

[adrotate group=»5″]

Шаблон для сборки стропил

Поднимите шаблон на крышу, временно поставьте на предполагаемое место установки стропил. Изменяйте угол наклона и величину выноса, внимательно следите, чтобы конек располагался точно посредине бани. Нашли оптимальное место – прибейте ко второй доске ригель, усильте крепление досок и коньковой части еще несколькими гвоздями.

Опять поставьте приготовленный шаблон на мауэрлат и отметьте место узла соединения стропил. Соединять их можно различными способами, мы выбрали самый простой – при помощи опорного бруска и металлических уголков.

Крепление стропил к мауэрлату

Закрепите на шаблоне планку на месте опорного бруска.

Шаг 3. По краям бани (в месте фронтонов) прибейте вертикальные бруски 50×50 мм.

Схема фронтона

Обшиваем фронтон крыши

Высота брусков должна равняться высоте стропильной системы, проверьте их вертикальность, натяните между ними прочную веревку или нить. Теперь очень ответственная работа – проверка шаблона во всей длине бани. Устанавливайте его с шагом примерно один метр и смотрите на наклон и расположение опорного бруска. Само собой разумеется, что коньковая часть должна быть по нитке. Обнаружились проблемы по размерам в пределах одного сантиметра – не беда, эти неровности устранятся во время установки обрешетки под кровельные покрытия. Если разброс по размерам больше – нужно регулировать шаблон таким образом, чтобы добиться его оптимальных средних показателей. Все нормально – осторожно снимите шаблон на землю, при необходимости дополнительно укрепите все узлы.

Цены на доски

доски строительные

Видео – Сборка стропил

Шаг 4. Положите шаблон на ровную площадку, приставьте к нему одну стропильную ногу. Главное внимание обращайте на положение коньковой части, если есть сучки – обрежьте их. Нависающую часть стропил можно выровнять в последний момент перед установкой или уже после полного монтажа стропильной системы.

Стропила в коньковой части можно соединять несколькими способами.

Способы соединения стропильных ног у конька

В шип самый надежный, но в нашем случае он не годится – слишком тонкие доски. Рекомендуем использовать соединение у конька в полдерева.

Соединение стропил врубкой в полдерева

Вам легче будет использовать такой вариант соединения стропил с упором под углом 90°. Для исключения смещений с обеих сторон, узел нужно зафиксировать металлическими пластинами на саморезах, следите, чтобы саморезы не располагались друг против друга, размещайте их равномерно по площади стропильных ног.

Схема крепления стропильной ноги

Можно сделать верхнее соединение еще проще – встык. Но это довольно рискованно, слишком неустойчивая конструкция в итоге получится. Для климатических зон с теплым климатом еще подойдет, но если в вашей зоне снеговые покровы достигают больших значений, да еще часто бывают сильные порывы ветра, то такой способ применять не рекомендуется.

Крепление стропил встык

Шаг 5. Сделайте метки в верхней и нижней части стропил. В верхней части отрезать нужно под углом, соединение будет встык. Линия отрезания должна соединять верхнюю и нижнюю точку соединения шаблона. Очень важно – не отрезайте сразу две ноги симметрично, снимать чертеж нужно на каждой ноге с соответствующей стороны. Этот узел с двух сторон соединяется металлическими пластинами толщиной не менее 2 мм. Следите, чтобы шурупы не находились друг против друга, размещайте их по максимуму равномерно по площади стропила.

Разметка противоположного конца стропил

Шаг 6. По шаблону определите место упора стропильной ноги в мауэрлат, закрепите в этом месте упорную в мауэрлат доску. Ее можно фиксировать снизу стропильной ноги на ребро доски или сбоку. Этот узел должен выдерживать значительные усилия на сдвиг, для фиксации упора пользуйтесь мощными саморезами или болтами.

Узлы опирания стропил на прогон и мауэрлат

Шаг 7. Положите две подготовленные стропильные ноги на ровное место, еще раз проверьте их положение и размещение узлов шаблоном. Все нормально – осторожно уберите шаблон из досок в сторону, зафиксируйте на место ригель.

Составляющие стропильной фермы

Сборка стропильной фермы

Обращайте внимание, чтобы верхние концы стропил упирались друг в друга по всей площади среза. Верхний (коньковый) узел считается наиболее нагруженным, на него воздействуют самые большие усилия сдавливания. Небольшие щели еще можно подровнять, есть зазоры более 3÷4 мм – вы неаккуратно делали разметку, придется кончики подрезать повторно. Именно для таких неприятных случаев мы рекомендовали брать доски с запасом по длине, в противном случае пришлось бы использовать новый материал, а это повышает стоимость стропильной системы.

Ригель фиксируйте внахлест к стропильным ногам, для фиксации нужно использовать длинные болты или шпильки, гайки затягиваются с двух сторон. Достаточно по два таких болта на каждую ногу.

Фиксация ригеля

Не забывайте, что ригель работает на сжатие, не допускайте колебаний в соединениях. Для того чтобы исключить риски растрескивания стропил во время установки метизов, просверлите под них отверстия с диаметром меньшим диаметра шпильки (или болта) на 0,5÷1 мм. Шпилька должна входить в отверстия с усилием. Выступающую часть шпильки поле стягивания гайками нужно отрезать круглошлифовальной машиной (болгаркой).

[adrotate group=»5″]

Цены на саморезы

саморезы

Видео – Как запилить стропила под нужным углом и нужных размеров

Шаг 8. По такому же сценарию подготавливайте и собирайте все оставшиеся стропила. Положите их стопкой друг на друга, проверьте размеры. Внимательно осмотрите все несущие узлы. Обнаружили проблемы – немедленно устраняйте их, не откладывайте на «потом». Во-первых, на земле это намного удобнее делать. Во-вторых, «потом» можно забыть.

Стропила двускатной крыши

Комплект стропильных ног собран, подавайте его на крышу и начинайте сборку стропильной системы.

Монтаж стропильной системы

Все работы нужно делать с максимальной ответственностью, нарушение технологии или некачественные соединения обязательно дадут себя знать. Ремонт придется делать сложный и дорогостоящий.

Шаг 1. Закрепите крайние (фронтонные) стропила. Временно фиксируйте их обрезками досок. Внимательно выставляйте каждую ногу по всем узловым точкам, не спешите, проверяйте каждый размер. Натяните веревки по коньку и по бокам. Боковые веревки лучше натягивать на вылетах стропил, в таком положении их легче устанавливать.

Веревка предохраняет от падения за баню, а доска от падения на баню

Шаг 2. Отметьте на мауэрлате места установки остальных стропильных ног, расстояние между ними должно быть в пределах одного метра и одинаковым.

Шаг 3. По очереди осторожно поднимайте каждую стропильную ногу, выставляйте ее по веревкам и временно фиксируйте досками. Доски прибывайте как под углом к каждой ноге, так и между уже установленными стропилами.

Шаг 4. Все стропила предварительно поставлены – проверьте правильность их расположения и начинайте фиксировать узлы металлическими уголками и планками на саморезах. Толщина металла не менее 1,5 мм. Не экономьте на уголках, устанавливайте их с двух сторон стропильных ног. В итоге у вас должна получиться устойчивая к разнонаправленным нагрузкам конструкция. Подровняйте длину нижней части стропильных ног, они должны выступать за периметр бани на 30÷40 сантиметров. Подравнивать размеры следует также под натянутую веревку.

Металлические пластины для соединения стропил

Крепеж для стропил

Шаг 5. Довольно часто неопытные строители допускают незначительные ошибки, во время монтажа стропильной системы они принимают взаимно усиливающий эффект. Это приводит послаблению, конструкция слабо сопротивляется продольным коньковым нагрузкам, стропильная система немного шатается. Эта проблема решается путем установки под крайние (фронтонные) ноги угловых упоров из досок. Упорные доски, кстати, в дальнейшем будут служить каркасом во время обшивки фронтонов.

Схема стоек, являющихся каркасом фронтона и дополнительная укосина

В зависимости от типа кровельного покрытия делается обрешетка. Для мягких покрытий нужно делать сплошную обрешетку из клееной фанеры, плит ОСП или дешевых необрезных досок. Можно брать и обрезные доски, но такая обрешетка обойдется очень дорого.

Цены на соединительные пластины

металлические пластины соединительные

Как сделать обрешетку стропильной системы

Виды обрешетки

Рассмотрим два варианта обрешетки: сплошную и реечную.

Тип обрешетки	Описание	Илюстрации
Обрешетка из реек	Используйте рейки 20×50 мм, можно брать и необрезные доски. Второй вариант намного лучше: выше несущие характеристики, легче прибивать кровельное покрытие. Обрешетку нужно прибывать снизу вверх, расстояние между рейками зависит от конкретного вида кровельного материала. Для ондулина оно несколько больше, для профилированных листов или металлочерепицы расстояние можно делать в пределах 40 сантиметров. Сделайте два шаблона для контроля расстояния между решетками, пользуйтесь ими по краям реек. У конька обрешетку прибейте чаше, в нее будет фиксироваться коньковая часть и листы кровли. Со стороны фронтов веревкой с синькой (отбивочным шнуром) нужно отбить ровную линию. Выступающие концы реек обрезаются ручной или электрической пилой.	Обрешетка Шаг обрешетки под профнастил
Сплошная обрешетка	Перед началом работ нужно продумать оптимальное расположение листов фанеры или ОСП. Нужно выбрать такое их положение, чтобы минимизировать количество обрезаний и отходов. Не спешите, сделайте на бумаге план размещения листов. Посмотрите, как их лучше класть на стропильную систему – вдоль или поперек. Начинать укладку нужно снизу, возле одного из фронтов сразу выравнивайте положение листов. Если положение немного не совпадает – сдвигайте листы, зазор в один сантиметр между листами не оказывает негативного влияния на прочность и герметичность кровли. Со стороны второго фронтона кромки листов также придется ровнять под веревку с синькой.	Устройство сплошной обрешетки Толщина сплошной обрешетки и шаг стропил

Обрешетка готова, можно приступать к покрытию крыши кровельными материалами.

Общие советы по монтажу стропильной системы

Не стоит повторять, какое важное значение имеет крыша бани и к каким последствиям могут привести ошибки во время ее строительства. Дадим несколько советов «начинающим» плотникам, это поможет им чувствовать себя спокойно весь период эксплуатации бани.

Чем сложнее тип соединения отдельных элементов стропильной системы – тем оно надежнее. К примеру, соединение в шип держит и вертикальные, и горизонтальные нагрузки, а соединение внахлест работает только с вертикальными нагрузками.

Стропила упираются в затяжку, соединение — шип с усилением стальной скобой

Мы описывали только самые простые способы соединения в несущих узлах, принимали во внимание, что у многих застройщиков недостаточно опыта для выполнения сложных соединений. Для таких соединений «не стесняйтесь» использовать дополнительные крепежи (металлические пластины и уголки, самодельные деревянные подпорки и т. д.). Пусть вы немного «ухудшите» внешний вид стропильной системы, зато намного увеличите ее устойчивость. Кроме того, крышу бани изнутри никто, кроме вас, не увидит. А аварийную ситуацию увидят все.

Как делается крыша бани

Тщательно подбирайте пиломатериалы для стропильной системы. Старайтесь избегать продольных соединений коротких стропил. Дерево всегда немного усыхает/разбухает, что приводит к изменениям линейных параметров. А это, в свою очередь, постепенно послабляет соединения.

При возникновении малейших сомнений в устойчивости висячей стропильной системы устанавливайте вертикальные бабки, подкосы, затяжки и т. д. Не имеет большого значения конкретный вид дополнительных упоров, главное чтобы они давали положительный эффект. Обыкновенный коньковый брус намного повышает устойчивость стропильной системы к продольным нагрузкам.

Крепление подкосов

Подстропильная нога, а иначе называют, подкос

Две доски толщиной по 25 мм по прочности на изгиб значительно превышают прочность доски толщиной 50 мм. Конечно, при одинаковой ширине. Это законы сопротивления материалов, пользуйтесь ими. Соедините доски между собой через прокладки из обрезков досок любой толщины. Кстати, такие «двойные» стропильные ноги отличаются повышенными характеристиками устойчивости. Что касается стоимости стропильной системы, то она почти не изменяется.

Наращивание стропил

Сращивание стропил возле конька

Стыкование стропил по длине

Соединение стропил внахлест

Саморезы – отличные метизы. Но только при одном условии – они не китайского производства. Эти «умельцы» применяют для их изготовления сплавы очень низкого качества. Даже большого диаметра некондиционный метиз имеет очень низкие характеристики физической прочности. Проверить качество саморезов просто – согните его под прямым углом, качественный материал должен выдерживать не менее трех изгибов. Китайские треснут, в лучшем случае, на второй попытке.

Виды шурупов

Если вы с крышей раньше не сталкивались – обратитесь за помощью к более опытным знакомым. Не обязательно звать на помощь «дорогостоящего» матера, достаточно чтобы ваш помощник работал у него подсобником. И последнее. Всегда предусматривайте возможность попасть под крышу. Это может быть лаз из предбанника или открывающееся окно на фронтоне. С их помощью вы сможете проводить периодические ревизии состояния стропильной системы и кровельного покрытия. Чем раньше обнаружатся протечки или проблемы с геометрией кровли, тем легче и быстрее их устранить.

Обрешётка крыши (опирается на стропила) и окно в фронтоне

В проем будет вставлено окно. Попасть на крышу можно, приставив лестницу

Лестница на банный чердак

Видео – Крыша для бани своими руками

Видео – Монтаж стропил

Видео – Монтаж фронтонов

Видео – Монтаж кровли (часть 1)

[adrotate group=»5″]

Видео – Монтаж кровли (часть 2)

Как правильно сделать крышу на бане своими руками: пошаговая инструкция, видео

Содержание:

• Возведение односкатной крыши для бани
• Возведение двускатной крыши для бани
• Как правильно сделать крышу на бане своими руками: видео

Этот вопрос волнует тех, кто строит баню собственными силами. Но для начала стоит определиться с видом самой крыши.

По своей форме банные крыши бывают:

• Двускатными. Универсальный вариант. Удобный, надежный. Уклон зависит от силы ветров и осадков. Можно сделать чердак. Но стоит понимать, что сама конструкция такой бани сложная и требует большого количества строительных материалов и подготовительных работ, как на земле, так и наверху бани.
• Односкатными. Такой вариант хорош для небольшой бани и просто идеален, если постройка стоит вплотную к стене другого здания. Данный тип не подразумевает строительство чердачного помещения. Если порывы ветра сильные, то нельзя делать большой угол.

По типу чердака:

• Чердачные. Подойдет для использования парной как летом, так и в зимний период. На чердаке можно сделать комнату отдыха, кладовку, сушилку и т.д. Такой вариант многофункциональный. Также теплоотдача будет высокой.
• Бесчердачные. Эконом-вариант, тень от кровли не будет сильно падать на участок. А наверху можно сушить овощи, фрукты, зелень.

Как лучше сделать крышу на бане? Об этом поговорим ниже.

Возведение односкатной крыши для бани

Односкатные крыши, как правило, практически не используются для частных домов и коттеджей, но зато вполне применимы к баням. Сделать кровлю бани односкатного типа вполне несложно. Для этого, при строительстве стен, на одну из них добавляют 2-3 лишних бревна, блока или ряда кирпичей. Таким образом, для кровли будет обеспечен оптимальный уклон нужного градуса. Чтобы нагрузка не была сильной, уклон делают порядка 20 градусов. Если в местности выпадает много снежных осадков, то уклон делают больше, вплоть до 45 градусов. Если баня больше 15 м2, то нужно выбирать двускатный вариант.

Итак, делаем крышу бани своими руками. Для односкатного типа нам понадобится следующий набор:

• Брус;
• Балки;
• Доски;
• Барьер для воды в виде мембранного материала;
• Теплоизолятор;
• Материал для самой кровли;
• Инструменты для работы с этими типами материалов.

Брус должен быть максимально прочным, его сечение 60 на 80 мм. Доски – 250 на 30 мм.

Шаг 1. Закрепляем мауэрлат

Чтобы знать, как правильно сделать крышу на бане, важно понимать все составляющие конструкции. И самой первой будет мауэрлат. Это основной брус, который укладывается поверх всех четырех стен бани. Если постройка из бревен, то в роли мауэрлата может служить последний ряд, к нему и будет крепиться конструкция кровли. Но если баня кирпичная или блочная, мауэрлат придется закреплять.

Для крепления несущей балки используется металлическая прочная проволока, анкера или строительные шпильки. Выбирать для односкатной крыши предпочтительней вариант под номером 3.

В кладку устанавливают шпильки, но не полностью, а так, чтобы они на несколько сантиметров выступали над мауэрлатом. Поверх кладется рубероид, который просто накладывается на выступы шпилек. Затем на балке нужно сделать отметины на расстоянии, равном шпилькам на кладке. Эта разметка поможет установить мауэрлат в нужное место и закрепить. После установки на резьбу закручиваются гайки.

Шаг 2. Установка балок потолка

Пошаговая инструкция как делать крышу на баню вторым шагом предполагает монтаж балок потолка.

• В мауэрлате необходимо вырезать отверстия для балок.
• После этого вставляются балки. За стены они должны выступать не менее чем на 300 мм.
• Закрепить балки лучше забив в них гвозди или же крепко скрутить проволокой.
• Важно, чтобы они были в одной плоскости.
• По окончанию работы все нужно хорошо загрунтовать антисептическим раствором.
• Эти потолочные балки будут служить перекрытиями.

Шаг 3. Прокладка тепло- и гидроизолятора

Как правильно сделать крышу бани своими руками? Недостаточно установить балки и саму кровлю, крышу нужно утеплять и защищать от проникновения влаги. Иначе вы рискуете замерзнуть в бане и промокнуть там под дождем, ведь кровельное покрытие не может на 100% защитить от влаги и холода, необходимы дополнительные меры.

Очевидно, что перед тем как сделать крышу сруба бани заранее необходимо подумать об утеплителе и гидроизоляционном материале.

В качестве гидроизолятора можно выбрать любой, предназначенный для этих целей материл. Но для банной постройки чаще всего выбирают самый бюджетный – полиэтиленовую пленку. А вот утеплитель следует брать либо рулонный, либо листовой. Второй вариант удобнее для кровли.

Также про слой пароизоляции не стоит забывать, с этим справится пароизоляционная пленка.

Итак, делаем кровлю бани, утепляем и защищаем от влаги:

• С внутренней стороны балок перекрытия нужно набить доски.
• Поверх стропил кладется пленка внахлест, а стыки проклеиваются скотчем.
• Затем идет в дело утеплитель, его плотно кладут между стропилами.
• Если есть какие-то зазоры и щели, то их нужно запенить монтажной пеной.
• Затем кладут выбранный гидробарьерный материал, стыки также закрепляются скотчем.

Теперь вы знаете, как сделать утепленную крышу в бане.

Шаг 4. Укладка материала крыши

Как самому сделать крышу бани? Как уложить верно кровлю?

• Первый этап – это подготовка брусьев обрешетки. Их нужно обработать антисептиком и хорошо просушить на солнце и свежем воздухе.
• Затем брусья на гвозди прибивают к несущим балкам, прямо поверх слоя гидроизолятора.
• Получается каркас, на который прибиваются доски.
• Доски крепятся не вплотную, а с зазорами, которые могут быть разными, зависит от купленного материала крыши.
• Когда все готово, можно начинать заключительный этап — укладку материалов кровли. Это может быть шифер, черепица, профлист или любой другой материал.
• Листовая кровля крепится на саморезы.

Вот и все работы. Теперь стало понятно, как сделать простую крышу бани своими руками.

Возведение двускатной крыши для бани

Как определить, какая крыша подойдет для бани лучше? Все зависит от размеров строения и предпочтений хозяев. Например, чтобы сделать крышу на баню 4х5 более компактной и простой, то подойдет односкатная. Если баня просторная, широкая, то лучше для нее выбрать двускатную крышу. Там образуется чердак, на котором можно хранить банные принадлежности.

Стропильная система более сложная, чем в предыдущем варианте, необходимо собрать стропильные фермы, делается это на земле.

Понадобится:

• Балки, брус, доски;
• Отвес, уровень;
• Молоток, шурупы и гвозди;
• Ножовка;
• Грунтовка;
• Электрическая дрель.

Диагональ бруса должна быть 50 на 50 и 50 на 100 мм. А балки 100 на 80 мм.

Шаг 1. Установка балок потолка

Ели баня деревянная, то в последнем ряду выпиливают отверстия для балок, если есть мауэрлат, то это работу делают в нем. Вырез нужно делать глубиной до 9 см на расстоянии примерно 1000 см.

Балки обрабатывают антисептиком, сушат и на гвозди сажают в подготовленные пазы.

Балки могут выступать за стены. Но тогда стыки балка-мауэрлат нужно хорошо утеплить.

Шаг 2. Схема сборки стропильных ферм

Под фермой понимается конструкция крыши треугольной формы. Все элементы фермы крепят на шурупы.

Она состоит из стропильных ног, двух брусьев и перемычек.

На краях досок делаются углы в 40-45 градусов и между собой доски скрепляются шурупами.

Стропилы состыкуются с собой, и от этого стыка на расстояние 50 см вырезается паз для перемычки, в самой перемычке также делается паз и эта конструкция вставляется в стропильные ноги. Все элементы крепятся на шурупы.

По такой системе делаются остальные фермы. Перед тем, как самому сделать крышу бани, важно разобраться тщательно с системой фермы. Если неверно что-то приложить и закрепить, то в последующем могут быть проблемы с крышей.

Скаты крыши нужно обшить, делается это на земле. Поперек прибиваются доски с шагом в 300 мм. По диагонали набиваются два бруска, для придания еще большей прочности.

Получается решетка, которую забивают досками по вертикали, отступая пару сантиметров от края.

Иногда делают наоборот, доски обрешетки крепят вертикально, а верхние доски горизонтально.

Кода будете делать вторую часть боковой фермы, не забудьте о дверце, которую нужно будет вырезать.

Шаг 3. Установка ферм

После подготовки ферм на земле, их предварительно ставят на распорки уже на крыше. Затем выравнивают со всех сторон. Первыми ставят боковые фермы, они прикручиваются к мауэрлату. На перемычку вешается отвес.

После того, как ферма установлена, ее закрепляют дополнительно вертикальными балками, одна сторона которой упирается в несущий брус, а вторая в район перемычки.

Затем переходят к другим фермам, их также изначально ставят на распорки. Выравнивают и крепят. После того, как все элементы соединены, на верхнем угле крыше по всей длине с двух сторон прибиваются две доски по горизонтали. Это называется козырьком.

Шаг 4. Установка обрешетки

Доски обрешетки должны быть длинными, хорошо, если они миллиметров на 200 выступают за ферму. Конечно, можно взять и короткие доски, но тогда крыша будет более подвержена ветрам.

Расстояние между досками может варьироваться от 1 см до полуметра, зависит от выбранного покрытия.

Доски прибиваются гвоздями. Не забудьте сделать отверстие для дымохода.

Затем кладут гидроизоляционную пленку внахлест, крепят степлером строительным. В месте дымохода пленка должна немного свисать внутрь, на 5-10 см.

Шаг 5. Монтаж кровли

Как сделать крышу бани своими руками, если она двускатная? После установки ферм и гидроизоляции крепят брусья для внешней обрешетки. На них и будет крепиться кровельный материал, поэтому предварительно их обрабатывают антисептиком и сушат.

Кровля крепится от карниза. Выбирать можно любой материал. Монтируют по инструкции, оставляя припуски по краям для отвода воды. В покрытии вырезается отверстие для дымохода. Стыки промазывают строительным клеем или мастикой, а поверх набивается лист железа, чтобы вода точно не попадала в дымоход.

Шаг 6.

Укладка теплоизолятора

И последний шаг того, как делать крышу на баню – это укладка теплоизоляционного слоя.

Делается это изнутри. Теплоизолятор укладывается между стропилами, плотно, но, не деформируя его, иначе свойства его снизятся. Стыки и углы пропениваются.

Фронты бани утепляются особенным образом:

• Сначала крепят гидроизоляционную пленку.
• Поверх делают обрешетку из брусьев или алюминиевых листов;
• Затем кладут утеплитель;
• После чего идет пароизолятор, все кладется внахлест и фиксируется скотчем.
• Если есть время, силы и желание, то внутри крышу обивают досками или фанерой.

Как сделать крышу бани из блоков? Процедура аналогичная, только первоначальными этапами будет установка опорного бруса и мауэрлата из дерева. А далее последовательность точно такая же, как и для любого типа бани.

Как правильно сделать крышу на бане своими руками: видео

Другие материалы в этой категории: « Как правильно залить фундамент под баню своими руками: пошаговая инструкция, видео Как сделать ленточный фундамент под баню своими руками: пошаговая инструкция, видео »

Баня на крыше своими руками.

Возведение любого здания своими руками – достаточно трудоемкий процесс, требующий предельной внимательности и аккуратности. Любая, на первый взгляд, мелочь может серьезно нарушить функциональность всей конструкции. Итак, не только его внешний вид, долговечность, но и то, как он будет противостоять воздействию окружающей среды, а также сохранять тепло и пар.

Какие бывают крыши

Перед тем, как разобраться, как сделать крышу на баню, необходимо определиться, какая крыша вам подходит. Крыш:

• плоский
• одноместный,
• двухвинтовой без чердака
• двухсекционный с мансардой.

Плоские кровли на большей части территории России не устанавливают в силу климатических условий и не рациональности, но при желании застройщика вполне приемлема и проста в монтаже.

Односкатные крыши более вероятны на летних объектах. Их возведение требует меньше вложений. Такие крыши удобны, если санузел расположен рядом с другим объектом, например жилым домом. Еще одно преимущество касается любителей огородников: такая крыша не затемняет участок, а ее конструкция позволяет хранить и сушить фрукты и овощи.

Двухскатная крыша на баню своими руками без мансарды выглядит роскошнее одинарной, но больше подходит для летней бани.

Двускатная крыша с мансардой требует больше усилий и аккуратности, но результат того стоит. При соблюдении всех необходимых требований по застройке такая крыша действительно прослужит долго и защитит баню от негативного атмосферного воздействия.

Чердак создает воздушную подушку между ванной и внешней средой, благодаря этому перепад температур не слишком ощущается и материалы служат дольше.

Кроме того, чердак используется либо как подсобное помещение, либо как развлечение. Там устанавливается, например, оборудуется бильярдный стол или место для сушки банных веников.

Варианты кровли

Как построить крышу бани правильно? Для этого сначала выберите подходящее покрытие.

Крыша бани своими руками изготавливается из самых разнообразных материалов, таких как:

• еврошифер,
• ондулин,
• металл,
• черепица.

Интересным вариантом является зеленое покрытие. Требует должного внимания от владельцев бани не только во время строительства, но и в процессе эксплуатации. Для этого используется дерн, который укладывается в виде двухслойного кровельного покрытия. Первый слой – спинкой вверх, второй – корнями вниз. Внешний вид такой крыши достаточно необычен и красив, уход за ней как за обычным газоном.

угол наклона

Угол наклона кровли выбирают исходя из нескольких факторов в зависимости от кровельного материала, погодных условий, проектных решений. Для односкатной крыши, примыкающей к другому зданию, выбирается угол 50-60°. Крыши без угла чердака могут быть до 10°.

В местах с сильными порывами ветра, особенно на открытых площадках, минимальный угол наклона делают. В районах с обильными осадками — 45°.

В зависимости от кровельного материала:

• металлическое покрытие — от 15 до 27°
• шифер — 27°
• рулонный материал с малым весом — от 3 до 15°

Строительная техника

Чтобы понять, как сделать крышу бани, необходимо определиться с основными принципами строительства. Крышу удобно представлять в виде торта, состоящего из:

• мауэрлат,
• стропильные фермы,
• пароизоляция,
• планка
• гидроизоляция,
• кровля.

Мауэрлат — деревянная балка, соединяющая стены здания с конструкцией крыши. Брюс имеет специальные розетки, в которые устанавливаются фермы.

Стропила — конструкция, состоящая из равных равнобедренных треугольников, стороны которых соединены перемычкой. треугольные элементы: основание боковой стропильной ноги и соединительная перемычка-болт. Ригель установлен чуть ниже вершины треугольника. Фермы собираются на бревенчатых постройках бань, но можно и на земле.

Как построить крышу на баню без пароизоляции? Для этого наклейте пароизоляционную пленку, которая крепится с помощью маленьких гвоздей или степлера на стропила.

Обрешетка — конструкция из досок, обеспечивающая максимальное крепление к каркасу крыши (стропилам). Для рулонного покрытия используется сплошная оболочка. Доски разной длины берутся так, чтобы соединительные швы не находились на одном уровне. Для покрытия из шифера, волнового битумного листового кровельного железа расстояние между досками может быть 15-25 см. Обрешетка должна выступать за край фермы на 15-20 см, и защищать само помещение и конструкцию крыши от внешних воздействий.

Зная основные моменты, как сделать крышу бани, возведение и обшивку крайних ферм лучше делать на земле. Обшивка производится либо вертикальным, либо горизонтальным расположением досок.

Гидроизоляционный материал укладывается с помощью степлера на обрешетку.

кровля

Строительство кровельной бани из битумно-шиферной волны, некоторые важные моменты:

• Укладку листов шифера начинают с тыльной стороны здания снизу вверх.
• Первая серия из трех листов, уложенных вровень с карнизом.
• Для последующих рядов листы шифера разрезают пополам, обеспечивая тем самым нахлест листов. Резка с помощью циркулярной пилы с мелкими зубьями, ножовки или электролобзика по дереву.
• Листы шифера крепятся к обрешетке со всех сторон, в том числе и в местах стыка листов между собой. Для закрепления одной волны шифера понадобится около 20 единиц. гвозди.
• Для крепления стыков листов в торцевом углу кровли используется кровельная сталь, которая крепится с помощью шурупов.



потолок для ванны

Решая, как построить крышу на баню, учитывайте элементы крыши. Потолок может быть:

• подшивной,
панель
• ,
• пастбища.

Подшивной потолок. Балки перекрытия обшивают нижним досками. Сверху укладывают пароизоляционный лист и утеплитель, например минеральную вату или пенополистирол.

Панельный потолок. Берется обычная панель ОСБ или ЦСП и крепится саморезами к лагам.

Дощатый потолок. Доски укладывают на лаги, сверху настилая пергамин, фольгу, рубероид или другой пароизоляционный материал и утеплитель. Допускается использование доступных материалов, таких как торф, шлак, дерн, опилки и другие.

порядок возведения двускатной крыши

Бани очень популярны в России. Если места для строительства достаточно, лучшим вариантом будет отдельная парилка с двускатной крышей.

Содержание

1. Какой должна быть крыша для бани
2. Выбор материала
3. Теплоизоляция
4. Виды нагрузок, действующих на крышу бани
5. Расчет снеговой нагрузки
6. Расчет ветровой нагрузки
7. Количество материала
8. Необходимый инструмент 9010 Порядок работы
9. Установка мауэрлата
10. Обрешетка
11. Утепление
12. Особенности крепления стропил на бане из оцилиндрованного бревна
13. Советы по отделке крыши

Какой должна быть крыша для бани

Двускатная конструкция крыши для бани

Популярной кровельной конструкцией считается двускатный тип. Он придает зданию функциональность и эстетичность. Кровля предполагает соединение пары плоскостей, расположенных под углом друг к другу. Фронтальная проекция имеет форму равнобедренного треугольника.

Крыша бани своими руками включает каркас из стропил, представляющий собой набор элементов, поддерживающих кровельный материал. В него входят мауэрлат, стропила, затяжка, коньковый прогон, стойки и подкосы. Устройство изготовлено из высококачественных хвойных деревьев. Расчет местоположения зависит от ожидаемой нагрузки. Стропила противостоят обрушению и обеспечивают жесткость крыши. Обычно используются висячие и косые типы.

Кровельный пирог содержит слой гидроизоляции, который укладывается под обрешетку, расположенную на стропилах. Чаще используют рубероид, профнастил, металлочерепицу, ондулин или шифер.

Выбор материала

Кровельный настил – практичный недорогой материал

От выбора материала зависит эксплуатация конструкции. Лучшими считаются металлочерепица и профнастил с полимерным покрытием.

Ондулин – отличный материал на органической основе. Основу составляют волокна целлюлозы, пропитанные битумом и полимером. Обладает высокой степенью влагостойкости, но недостаточной прочностью.

Теплоизоляция

Если в бане холодная крыша, следует позаботиться о ее утеплении. Обычно используется керамзит или минеральная вата.

Керамзит имеет форму овальных гранул. Основа — глина. Материал устойчив к огню и влаге. Обладает высокой степенью звукоизоляции. Экологически чистый. Из минусов следует отметить повышенное влагопоглощение. Поэтому дополнительно используется гидроизоляция.

Минеральная вата — универсальный материал. Легкий и огнестойкий. Отличается паропроницаемостью и прочностью. К недостаткам можно отнести повышенное влагопоглощение. При монтаже материала требуется опыт.

Виды нагрузок, действующих на крышу бани

Принято выделять постоянные или статические нагрузки, оказываемые собственным весом покрытия. Бывают также снежные и ветровые. Их показатели учитываются при возведении кровли.

Расчет снеговой нагрузки

Снеговая нагрузка воздействует на крышу, расположенную с уклоном не более 25°. Для покрытия с большим градусом снеговая нагрузка снижается, а при уклоне 60° становится нулевой. Для промежуточных значений от 25° до 60° коэффициент изменяется пропорционально от 1,0 до 0,

Обычно применяется формула Sα = S0 (60° — α) / (60° — 25°) где Sα — показатель снеговой нагрузки для крыш с уклоном от 0° до 25°.

Расчет ветровой нагрузки

Для расчета ветровой нагрузки, обозначаемой w (зависит от высоты крыши над землей z ), следует опираться на формулу Wр = Wk (z) c . .. В исчислении W расчетный показатель ветрового давления, k — коэффициент, учитывающий изменение давления ветра, а от — показатель изменения давления сил в зависимости от расположения склона по отношению к подветренной и наветренной сторонам.

Количество материала

Материал нужно покупать с запасом — чуть больше общей площади кровли

Правильный расчет простой конструкции не представляет сложности. Для этого следует определить внешний вид кровли и показатель ее площади.

Например, площадь основной кровли 5,80 м х 2,81 м х 2 = 32,6 м², а навеса над входом 1,7 м х 0,9 м + 1,7 м х 0,4 м = 2,21 м². Общая площадь составляет 34,8 м². Позволяет безотходно укладывать профилированные оцинкованные стальные листы размером 2 м х 0,92 м.

Некоторые листы разрезаются пополам. Общая длина покрытия по стропилам крыши 1 м + 2 м = 3 м. Нахлест 15–20 см. В окончательном расчете площади кровли учитывается добавление недостающих 10 % перекрытия: 34,8 м 2 + 3,5 м 2 = 38,3 м³…

Необходимые инструменты

При строительстве здания своими руками следует подготовить:

• рубанок;
• ножовка по металлу;
шлифовальная машина
• ;
• электродрель;
• молоток;
• отвертка;
• ножницы;
• кувалда;
• уровень строительный;
• долото.

Также потребуются измерительные приборы. Следует подготовить рулетку и отвес.

Порядок работы

Установка мауэрлата

Установка мауэрлата перед возведением стропил

С помощью анкеров гидроизоляция на основе рубероида крепится к стене, а поверх деревянного бруса, в котором сделаны отверстия для установки стропил. Мауэрлат горизонтальный. Для скатной конструкции устанавливается стропильная нога в форме треугольника. Крепление конструкции осуществляется посредством металлических уголков так, чтобы ножки стропил вошли в отсеки материала. Для обеспечения дополнительной жесткости монтируются специальные скаты. Места стыковки стропил в углу сверху соединяются шпагатом. Так намечается положение конька. Далее следует установка стропил с шагом 1 метр и менее. Показатель зависит от угла наклона крыши.

Обрешетка

В зависимости от покрытия необходимо правильно рассчитать шаг обрешетки

После соединения стропил необходимо сделать обрешетку. Сечение материала и размеры зазоров зависят от типа кровли. Для возведения конструкции используют брус, доски или столбы. Для мягкой кровли обрешетку делают на основе досок с зазором в 1 см. Для листового материала конструкцию возводят из бруса с показателем сечения 5-50 см.

Основные этапы процесса включают:

• Укладка гидроизоляционного материала.
• Подготовка материала. Полосы должны быть гладкими.
• Подготовка лестниц и дорожек для движения по кровле.
• Обработка балок обшивки антисептиком.
• Укладочные материалы для обрешетки.

Начинают строить от конька по направлению сверху вниз. Для этого прибивается коньковый брус. В первую очередь крепятся брусья, а затем доски, которые укладываются выпуклой стороной вниз. Это гарантирует, что вода будет слита. Деревянные составляющие укладываются на одинаковом расстоянии друг от друга с учетом материала для кровли. Для закрытия конька используется оцинкованная сталь.

Перекладины крепятся к раме шурупами или гвоздями. Для защиты от коррозии элементы покрывают специальным раствором.

Самостоятельное изготовление ящика требует особых навыков и умений. Возведение этой части несущей конструкции связано с возведением стропил и крыши.

Утепление

Утепление крыши минеральной ватой

Обычно используется минеральная вата толщиной 10 см. Изначально на стропила укладывается пароизоляционный материал. Служит защитой от проникновения влаги из внутренних банных помещений. Затем укладывается утеплитель и гидроизоляционный слой. Защитные пленки укладываются внахлест 15-20 см, а затем склеиваются строительным скотчем.

Особенности крепления стропил на баню из оцилиндрованного бревна

Основная сложность крепления заключается в фиксации нижней части стропил. К оцилиндрованному бревну невозможно закрепить плоскую доску. Соприкосновение элементов в одной точке не обеспечивает надежности.

Возможны два варианта крепления: прорези в бревнах или монтаж крыши на потолочные балки. Второй вид более прочный. Для его выполнения на верхний обод потолка наносятся отметки. Рекомендуется прибегнуть к помощи лазерного уровня.

Все балки должны лежать горизонтально и в одной плоскости. Резка бревен не должна производиться на глубину, превышающую одну треть их диаметра.

На крайних отметках необходимо вбить гвозди и натянуть между ними веревку. При разметке зон установки стропильных ног уровень крепится к веревке, а конец упирается в раму. Горизонтальная линия должна быть установлена ​​и отмечена на верхнем ободе. Глубина пропила бревна контролируется нанесенными метками.

Технология предусматривает расположение балок в одной плоскости и в горизонтальном направлении.

Советы по отделке кровли

Черепица двускатной крыши

Для обшивки крыши используется профнастил или черепица. Фиксация осуществляется с помощью саморезов или термошайб. Саморезы не рекомендуется затягивать слишком туго, так как материал должен сжиматься и расширяться в зависимости от температуры. Листы крепятся с одной стороны с продольным нахлестом. Вначале монтируется первый ряд, а затем начальный лист второго.
