Содержание

проект, расчет денежных средств, идеи дизайна и фото

Многие частные домовладения становятся куда более привлекательными, если в проект добавить двухскатную крышу с мансардой. Это неплохая идея использования свободного пространства под крышей. Вы получите не только дизайнерскую и архитектурную привлекательность дома, но и дополнительные комнаты для проживания. Но составление проекта таит и много проблем – например, нужно правильно произвести расчет кровли и выбрать удобное устройство. Именно о том, как сделать мансарду с двухскатной крышей, мы и расскажем в нашей статье. Но немного затронем и ломаную конструкцию, так как она является одной из распространенных.

Особенности крыши с мансардой

Мансарда – это такое сооружение, в котором проживают люди. Назначение ее, прямо скажем, специфическое. Поэтому и крыша будет обладать такими особенностями:

  1. Форма кровельной системы будет особая, она сильно отличается от «классической».
  2. В крыше приходится делать большое количество окон.
  3. Обустраивается полноценный теплоизоляционный слой, который позволяет обеспечить комфортное проживание людей внутри.
  4. Обязательно придется прокладывать внутренние коммуникации в мансардном этаже.

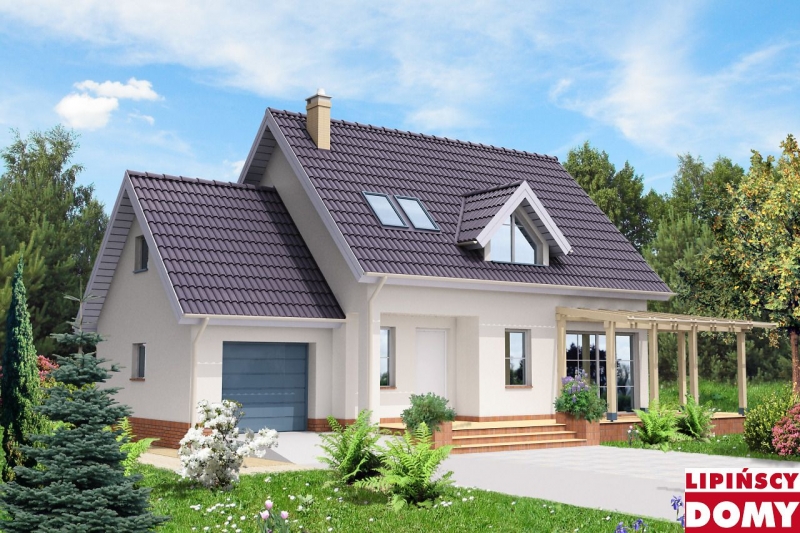

В статье мы приведем проекты домов с двухскатной крышей и мансардой, которые чаще всего используют люди при строительстве. Но всегда нужно помнить, что, кроме типовых проектов, существуют индивидуальные – их всегда можно заказать у архитектора, но придется заплатить определенную сумму.

Конструкция стропильной системы крыши

Самый важный элемент мансарды – это стропильная конструкция. Если вы правильно ее сделаете, то сможете не только верно реализовать обустройство мансарды, но и обеспечите нормальную эксплуатацию всего дома. Если ориентироваться на практику, обустроить мансардный этаж можно в любом варианте кровли. В статье мы привели фото домов с двухскатной крышей с мансардой. Также вы можете увидеть ломаную конструкцию кровли и увидеть различия двух систем.

В зависимости от того, какой проект здания, можно использовать даже односкатную конструкцию кровли. Допускается также применение вальмовых или многощитовых крыш. Другими словами, все зависит от ваших возможностей, желания и проекта. Стоит все же отметить, что конструкция ломаной стропильной системы обладает рядом преимуществ – она позволяет увеличить свободное пространство под крышей за счет того, что изменяется угол наклона.

Такой вариант будет почти идеальным, если только не учитывать большие расходы на строительство. Увеличивается, причем существенно, расход материалов. Но и нельзя не упомянуть о том, что технически исполнить такую кровлю сложнее, нежели простую двускатную. В ее конструкции имеются такие элементы:

  1. Коньковые и боковые стропила.
  2. Обрешетка коньковых и боковых стропил.
  3. Подкосы.
  4. Стойки.

Стропила бывают висячие и наклонные. Последние используются в том случае, если в проекте присутствуют промежуточные несущие стены. Другими словами, одна из сторон стропил должна упираться в мауэрлат по наружной, а вторая по внутренней стене. Что касается висячих стропил, то у них есть два яруса – нижний (боковые) и верхний (коньковые). Для того чтобы придать жесткость конструкции, устанавливают стойки и перемычки.

С чего начинать строительство мансардной крыши?

Сразу нужно отметить, что расчет мансарды под двухскатной крышей – это первый шаг, который обязательно нужно выполнить перед началом работ. Обычно строительство мансарды входит в общий план работ. Но иногда домовладельцы меняют кровлю и на этом этапе они понимают, что хотят от жилища чего-то большего.

Например, увеличения пространства для проживания. Для того чтобы правильно организовать строительные работы, нужно разработать чертеж и план. И впоследствии нужно четко следовать этим документам. Начнем с самого начала – с расчета мансарды.

Как рассчитать параметры мансардного этажа

Необходимо придерживаться определенной последовательности при расчете двухскатной стропильной крыши с мансардой. Правила проведения следующие:

  1. На первом шаге вам нужно выбрать схему стропильной конструкции.
  2. Теперь понадобится рассчитать параметры мансардной комнаты.
  3. Проводите расчет количества материалов и предельно допустимых нагрузок.
  4. Составляете подробный план проведения строительных работ.

Обязательно нужно ко всем расчетам подходить предельно внимательно, чтобы все показатели были вычислены правильно. В противном случае может нарушиться целостность конструкции при эксплуатации.

Как правильно рассчитать показатели

При расчете плана мансарды и воплощением его в жизнь важное место занимает то, насколько правильно были найдены все показатели. Сначала нужно найти значение площади мансардного этажа. Обратите внимание на то, какие размеры у него являются наиболее оптимальными:

  1. Высота этажа – 2 м.
  2. Оптимальная ширина – 3 м.

Если вы сделаете мансардную комнату с такими размерами или больше, вы обеспечите комфортное проживание в ней. Обязательно нужно определить и глухую площадь этажа. В статье приведено фото мансарды двухскатной крыши и ломаной. У них имеются отличия, в частности, в полезной площади этажа.

Основное правило при расчете полезной площади заключается в том, что нужно учитывать расстояние от изгиба потолка до поверхности пола. Рекомендуется придерживаться значения в 0,9 м или больше. Остальную площадь мансардного этажа можно считать глухой, ее использовать для проживания попросту нерационально.

Чтобы выполнить расчет площади кровли, нужно сложить соответствующие величины отдельных элементов. Другими словами, если мансарда под двухскатной крышей, то нужно сложить площади двух скатов. Если же конструкция ломаная и симметричная, то нужно сложить площади конькового и бокового скатов, после чего умножить на 2. На фото мансарды с двухскатной крышей видно, какие имеются отличия от ломаной конструкции.

А теперь давайте поговорим о том, как произвести расчет параметров стропильной системы:

  1. Высчитываете углы наклона боковых и коньковых стропил.
  2. Рассчитываете количество материала, который необходим для изготовления стропильной системы (коньковой и боковых частей).
  3. Определяете параметры обрешетки.
  4. Считаете, какое количество материала нужно потратить для изготовления обрешетки.
  5. Сводите все данные и составляете полный список материалов.

И на последнем шаге придется посчитать затраты на материалы. Все зависит напрямую от размеров конструкции и варианта исполнения. Также нужно учесть затраты на изготовление – если вы будете нанимать работников, то приготовьтесь отдать еще как минимум 75% от стоимости материала.

Углы наклона стропил

При составлении проекта мансарды с двухскатной крышей нужно учесть угол наклона боковых элементов. Конечно, все зависит от конкретного дома и значение может быть любым. Например, при проведении расчетов угла наклона боковых стропил ломаной крыши нужно принимать минимальное его значение в 60 градусов. При расчете следует опираться на следующие способы:

  1. Наиболее простым и надежным является геометрический. При проведении расчетов достаточно использовать теорему Пифагора.
  2. Можно использовать справочники для определения угла наклона.
  3. Методика, основанная на геометрических построениях. При этом строится план в масштабе, затем вычисляются все нужные параметры.
  4. Можно использовать строительные калькуляторы, которые предлагают фирмы, занимающиеся монтажом кровли.

Если решите ставить ломаную кровлю, то необходимо придерживаться угла наклона коньковых стропил в 30 градусов. Это наиболее оптимальное значение. При изготовлении мансарды с двухскатной крышей своими руками это значение не учитывается. О параметрах двускатной конструкции мы поговорим далее.

Как вычислить площадь крыши

Для того чтобы приобрести кровельный материал, утеплитель, обрешетку, панели для отделки, нужно произвести правильны расчет площади крыши. Для удобства нужно разбивать всю поверхность на простые составляющие. Так, в случае с двускатной крышей необходимо разбить ее на два одинаковых элемента. Чтобы вычислить площадь одного, нужно длину умножить на ширину. Полученное значение умножаете на 2 и получаете общую площадь поверхности.

Но это для случая, когда делаете двускатную крышу на доме с мансардой. Если же вы решите делать ломаную кровлю, то придется разбивать всю поверхность на 4 участка. Чтобы вычислить площадь одного ската, нужно сложить соответствующие параметры боковой и коньковой частей. Суммарное значение площади можно получить, умножив этот результат на 2.

Вычисление площади мансардной комнаты

Параметры мансардного этажа определяются тем, какая площадь у помещения на нем. Для того чтобы вычислить площадь, нужно определить линию стен. Чтобы произвести расчет площади, нужно длину комнаты умножить на ее ширину. В случае если стенки мансардной комнаты проходят по линиям стоек, то нужно прибегнуть к иному способу вычисления. Необходимо умножить длину на расстояние между противолежащими стойками.

Если же комната имеет сложную форму, то нужно разделить ее на более простые участки (треугольники, квадраты, прямоугольники) и вычислить сначала их площади. Затем все полученные значения нужно просуммировать.

Как вычислить массу кровельного материала

Конечно, точность расчетов достаточно низкая, но примерную массу можно все же вычислить. Эти данные вам пригодятся при расчете максимальной нагрузки и выборе материала для стропильной системы. Так, 1 кв. м имеет такую массу:

  1. Мягкие виды черепицы – от 9 до 15 кг.
  2. Шифер – от 11 до 13 кг.
  3. Металлочерепица – от 5 до 6 кг.
  4. Черепица из керамики – от 50 до 60 кг.
  5. Жесть оцинкованная – от 3 до 6,5 кг.

Сколько нужно изоляционного материала

При утеплении мансарды двухскатной крыши можно использовать как рулонные, так и плитные материалы. Применять насыпные (например, керамзит) не стоит. Мы остановимся на рулонных материалах, так как они наиболее удобны в работе. Когда проводите расчет, нужно учитывать нахлест в 10 см. Стандартные размеры рулонных утеплителей: в длину — 10-15 м, в ширину — 1 м.

Обязательно перед покупкой нужно узнать, какие размеры у материала на самом деле. В зависимости от того, какой производитель, размеры могут отличаться. Ведь технические условия изготовления различны у всех производителей. Зная размеры рулона, можно посчитать его площадь. Чтобы найти количество рулонов, нужно площадь кровли разделить на аналогичную величину утеплительного материала. Но необходим запас – не забывайте про нахлест.

Как посчитать нагрузку на стропила

Необходимо принимать среднее значение нагрузки – около 200 кг на каждый погонный метр. Если сделать стропила с учетом этой нагрузки, ваша кровля сможет выдержать воздействие ветра и снега. При проведении расчетов рекомендуется использовать справочные данные и таблицы с коэффициентами снеговой и ветровой нагрузок. Например, в различных регионах нашей страны нагрузка, создаваемая снегом (максимальная), может быть 220 кг или немного больше. 220 кг – это среднее значение для всех регионов РФ.

При проведении расчетов конкретной конструкции нужно учесть поправочные коэффициенты, которые зависят от того, какой угол наклона у кровли:

  1. Более 60 градусов – коэффициент не нужно учитывать.
  2. 25-60 градусов – коэффициент 1,25.
  3. Менее 25 градусов – коэффициент 1.

Следовательно, при проведении расчетов нагрузки, создаваемой слоем снега нужно учитывать как среднее значение (220 кг), так и поправочные коэффициенты. Так, если угол коньковой части 30 градусов, то нужно 220 умножить на коэффициент 1,25. Получится 275 кг на каждый квадратный метр.

При расчете длины и ширины крыши нужно использовать простейшие математические формулы. Чтобы проводить расчеты было проще, всю конструкцию разделяете на простые составляющие.

Длины стропил

В устройстве двухскатной крыши с мансардой имеются стропила. Они расположены непосредственно на стенах дома. Обязательно нужно делать вынос за пределы стен порядка полуметра. Посмотрите пример конструкции двускатной крыши с мансардой.

На картинке заливкой выделено мансардное помещение. Н – это высота от поверхности пола комнаты до конька, L – длина стропильной ноги. Вынос за пределы внешних стен – 0,5 м. Чтобы найти L, нужно воспользоваться теоремой Пифагора (треугольник-то у вас прямоугольный получиться должен). Но потребуется знать длину двух катетов – эти данные есть в проекте. В статье также приведены фото внутренней мансарды. Проекты с двухскатной крышей являются наиболее привлекательными, так как они проще в изготовлении. Например, у вас высота 3 м, а второй катет равен тоже 3 м. Формула для вычисления такая:

L2=H2+A2

L=(H2+A2)1/2

L=(9+9)1/2

L=4,24 (м).

Несколько иначе проводится расчет ломаной конструкции. Происходит это ввиду того, что форма у стропил несколько отличается. В системе также присутствуют коньковые стропила.

Сколько нужно стропил?

При расчете количества стропил нужно учитывать, какие линейные размеры у дома, а также какая площадь кровли. Обязательно стропила устанавливаются на одинаковом расстоянии. Стандартные стропила из древесины сечением 50 х 100 мм монтируются на расстоянии 70-80 см. При условии, что длина ноги свыше 6 м. Если же длина ноги стропил 3-6 м, то нужно ставить их на расстоянии 1,2 м.

При расчете ломаных и двускатных крыш нужно придерживаться следующих параметров – сечение как у боковых, так и у коньковых элементов должно быть от 50 х 100 мм. При проведении расчетов нужно брать средний показатель плотности дерева при относительной влажности 18%. Это 500 кг на 1 куб. м.

Обрешетка

Но не все еще учтено, перед тем как сделать мансарду с двухскатной крышей, нужно рассчитать количество материала для обрешетки. Учтите такие данные:

  1. Для мягкого типа кровельного материала можно делать обрешетку из OSB-плит или фанеры.
  2. Если используются полужесткие материалы, то лучше всего монтировать уплотненную или разреженную обрешетку.
  3. Если кровельный материал жесткий (например, шифер), нужно делать разреженную обрешетку.
  4. Для полужесткого крупноразмерного материала нужно делать сплошную обрешетку.

Для того чтобы найти число рядов, нужно использовать такие рекомендации:

  1. Для кровли с маленьким уклоном (менее 12 градусов) нужно делать обрешетку сплошного типа.
  2. При уклоне менее 60 градусов обрешетку нужно укладывать с шагом 0,2-0,23 м.
  3. Если уклон более 60 градусов, то обрешетка монтируется с шагом 0,6 м.

Обычно обустраивают обрешетку из обрезных досок шириной 0,2 м. Укладывают их на расстоянии 0,2-0,3 м друг от друга.

Сколько нужно рядов обрешетки?

Итак, допустим, вы решите для изготовления обрешетки использовать обрезную доску 200 х 20 мм, а расстояние между соседними рядами выбрали 200 мм. Следовательно, на одном метре нужно уложить три ряда обрешетки. Но если увеличить расстояние между соседними рядами (например, сделать 300 мм)? На одном метре уместится всего два ряда. Если проводите расчет ломаной системы, то нужно будет добавить еще два ряда – карнизный и коньковый.

Расстояние между рядами нужно выдерживать одинаковое, чтобы прочность была максимальной. Ведь нужно учитывать тот факт, что вся система должна выдерживать как массу кровельного материала, так и воздействие снега, ветров. А самое главное – при одинаковом расстоянии между рядами обрешетки у вас получится максимально качественно смонтировать теплоизоляционный пирог.

Количество досок для изготовления обрешетки

Пиломатериалы используются стандартные, для изготовления обрешетки можно использовать как лиственные, так и хвойные породы. Стандартные пиломатериалы:

  1. Из хвойных пород – длина 4,5 и 6 м.
  2. Из лиственных пород – не больше 5 м.
  3. Из хвойных пород для спецнужд – 9 м длиной.

Исходя из этого, можно сказать, что для дома 8 х 10 м на скат кровли длиной 10 м нужно две доски по 6 м. Обязательно нужно учитывать выступ не менее 20 см.

Но ведь все доски продаются обычно не штуками, а кубометрами. Чтобы найти объем, выполните такие действия:

  1. Посчитайте число досок, необходимых для изготовления обрешетки.
  2. Переведите все линейные размеры в метры для дальнейших расчетов.
  3. Перемножьте число досок на все размеры одной.

Например, вам нужно 10 одинаковых досок размером 200 х 20 мм и длиной 6 м. 200 мм – это 0,2 м, 20 мм – это 0,02 м. Нужно найти произведение 0,02х0,2х6х10=0,24 (куб. м).

Суммарную массу древесины, из которой изготавливается обрешетка, тоже вычислить можно и это не составит труда. Так, при относительной влажности 18% кубометр имеет такую массу:

  1. Ель обыкновенная – 450 кг.
  2. Кедровая сосна – 440 кг.
  3. Обыкновенная сосна – 510 кг.
  4. Сибирская пихта – 380 кг.
  5. Кавказская пихта – 440 кг.

Рекомендуется при расчете использовать среднее значение массы стропил и обрешетки – 500 кг на 1 куб. м. Следовательно, если на изготовление обрешетки нужно потратить 10 досок (из расчета выше), то их масса будет равна 0,24 х 500 = 120 кг. Это суммарная масса всей конструкции обрешетки.

Немного о дизайне и расчетах

При строительстве мансарды (проекты с двухскатной крышей и фото внутреннего пространства приведены в статье) нужно придерживаться общего дизайна здания. Обязательно нужно составить подробный план кровельной системы, постройте максимально детальный чертеж с указанием всех размеров в масштабе. Рекомендуется опираться на стандартные размеры строительных материалов, которые выпускаются промышленностью. Например, нужно учитывать, что доски будут иметь стандартную длину – 4,5 или же 6 м.

При проведении отделочных работ вам также понадобятся данные, которые были получены на этапе проектирования. Ведь количество материала для обшивки стен можно вычислить, обратившись к данным о площади крыши. Все эти расчеты нужно произвести максимально точно, чтобы при изготовлении двускатной крыши с мансардой не оставалось большого количества «лишнего» стройматериала.

Двухскатная крыша с мансардой – ее достоинства и недостатки + видео

И шалаш может показаться уютным жильем, но только летом, зимой же хочется находиться в тепле, и самым простым решением для большой семьи будет двухскатная крыша с мансардой на одноэтажном коттедже.

Щипцовая и полувальмовая двухскатная крыша с мансардой

В строительстве обычно самая простая архитектурная конструкция является и самой недорогой, ярким примером тому может быть сравнительная стоимость готового вагончика бытовки и щитового садового домика. Однако при этом нужно соблюдать баланс между экономией и удобством. В частности, рассмотрим одноэтажный коттедж с мансардой. Подкровельное жилое пространство можно организовать под самой простой стропильной конструкцией – односкатной, но при этом будет потеряно довольно много полезной площади. И совсем другое дело, если оборудовать благоустроенный и пригодный для проживания чердак под двускатной крышей.

Итак, нас интересует кровля, состоящая из сходящихся под углом двух плоскостей, именуемых также скатами, которые совсем не обязательно должны иметь равную площадь. Подобная конструкция также называется щипцовой. Наиболее распространены равносторонние кровли такого типа, однако двускатная крыша с мансардой может быть и асимметричной. В любом исполнении стропильная система начинается и завершается фронтоном – вертикальной треугольной плоскостью, являющейся продолжением стены первого этажа на чердачном уровне. При этом в доме может быть только два фронтона, за исключением постройки с многощипцовой кровлей.

Двускатная крыша бывает и полувальмовой, то есть снабжается двумя дополнительными плоскостями. Данное решение более сложное конструктивно, поскольку в этом случае фронтон имеет форму трапеции, а над ним образуется небольшой треугольный скат. Мансарда под двускатной крышей такого типа будет отличаться от помещения под щипцовой кровлей только наличием дополнительных участков наклонного потолка в торцах помещения. То есть никакой практической пользы эта полувальмовая система не дает, и может быть использована разве что для увеличения эстетических свойств постройки. Другое дело, если использовать полувальмовый четырехскатный вариант кровли, но такого рода конструкция нас сейчас не интересует.

Рассмотрим достоинства и недостатки внутреннего пространства под двускатной крышей. Прежде всего, мы имеем как минимум две вертикальные плоскости, даже если мауэрлат уложен чуть выше уровня перекрытия. Если же точка пересечения кровли с несущей внешней стеной приподнята на метр-полтора над мансардным полом, фронтонные стены становятся просто дополнительным преимуществом при расстановке типовой мебели. При четырехскатном варианте интерьер пришлось бы подгонять под наклонные стены (или, с другой точки зрения, скошенный потолок). Однако вертикальные окна на мансарде являются скорее недостатком, поскольку из-за откосов теряют около 40 % потока света, в отличие от специальных кровельных стеклопакетов.

Двухъярусная мансарда под двускатной крышей

Сколько помещений удастся уместить в ограниченном внешними стенами пространстве? На шестидесяти квадратных метрах фундамента – не более 4 площадью 3х5 метров, или 8 маленьких комнат, с пространством 3х2.5. То есть либо несколько просторных помещений, либо много тесных клетушек. Мансарда предоставляет дополнительное жилое пространство, что позволяет обеспечить каждого домочадца отдельной спальней даже большой семье, и при этом не делать на первом этаже крошечные каморки. Но при возведении достаточно высокой кровли с основанием ближе к 100 метрам (за счет выноса чердачного перекрытия за пределы стен, на консолях или столбах) есть вариант сделать двухъярусную мансарду.

Если вынести чердачный этаж за пределы здания, необходимо дополнительное утепление перекрытия за границами дома.

Такой вариант обеспечит семью дополнительными комнатами под коньком крыши, которые, при должном уровне термоизоляции и вентилирования, будут иметь достаточно комфортный микроклимат. Правда, трудно рассчитывать, что на втором ярусе будет просторно, в лучшем случае площадь пола будет составлять одну треть от ширины перекрытия мансардного этажа. При этом часть пространства в нижних точках наклонных потолков будет вполне ожидаемо потеряна. Однако небольшая спаленка или даже кабинет с обсерваторией вполне уместится, так же на втором ярусе можно сделать гардеробную. А при наличии нескольких “дормеров”, или, иначе, слуховых окон в нишах, получатся уютные альковы, в которых могут располагаться уголки для отдыха.

Конструкция двухъярусной мансарды не сложнее обычной стропильной системы, которая просто делается более частой и с увеличенным запасом прочности. Полом второму уровню служат, по сути, расположенные точно в центре между коньком и перекрытием стяжки стропил, которые тоже должны обладать высокой надежностью. Единственный недостаток такой конструкции – сложность расчетов, которые рекомендуется доверить специалистам в ближайшем архитекторском бюро, даже если строительством вы намерены заниматься самостоятельно. Следует учитывать, что для легких каркасных домов двухэтажные мансарды не предусмотрены.

Просторная мансарда под ломаной кровлей

Самое приятное – когда мансарда двускатной крыши своими руками возведена в процессе строительства загородного дома или переоборудована из чердака купленного коттеджа. И лучше всего для самоучек для начала обойтись простой конструкцией, например, описанной выше щипцовой. Однако если усадьба еще только в планах, и хозяева хотят получить в итоге просторную мансарду, они чаще всего отдают предпочтение ломаной крыше. Это один из довольно распространенных вариантов двускатной кровли, каждая из двух плоскостей которой разделена на две части и как бы переломлена.

Рассматриваемый нами тип стропильной системы очень выгоден, поскольку обеспечивает максимум пространства, пригодного для перемещения. И все благодаря тому, что наклон стен ниже точки излома довольно незначительный, благодаря чему вертикальные переборки для создания правильной геометрии комнаты можно вообще не ставить. Правда, если оставить наклонные стены, к ним нельзя будет приставить типовые шкафы и стеллажи, разве что придвинуть их к стене фронтона. Зато необычная форма помещения создаст романтичную атмосферу.

Двухскатная ломаная крыша с мансардой имеет еще один недостаток, кроме сложности с расстановкой стандартного интерьера, причем более существенный. А именно – непростой тип стропильной конструкции. Если обычный щипцовый вариант кровли состоит из двух соединенных внахлест в верхней части прямых стропильных ног, то ломаная кровля собирается из отдельных частей. То есть до стяжки идет одна часть стропила, а дальше, после точки преломления – вторая деталь. Следовательно, нужны иные расчеты нагрузки, отличающиеся от тех, которые годятся для щипцовой крыши. Да и увеличение точек соединения требует использования более прочных соединительных элементов.

  • Автор: Михаил Малофеев
