Снеговая нагрузка на крышу

Содержание

для чего необходим, нагрузка на горизонтальную поверхность и кровлю

Снег выпадает зимой на всей территории России. С крыш его сдувается ветром, он испаряется под солнцем и снова выпадает. Изменение веса меняет изгиб несущих элементов крыши, крепления расшатываются, теряя прочность. Неожиданно большое количество выпавшего снега может стать причиной поломки крыши. Избежать этого можно, если при строительстве произвести расчет снеговой нагрузки.

Снеговая нагрузка на кровлю

Вес снежинок – сущая ерунда. Пока на улице будут отрицательные температуры, снег будет идти и накапливаться на крышах. Постепенно лежащий снег становится влажным от солнечного тепла, его плотность увеличивается до 300 кг на кубометр. Вес, которым накопившийся снег давит на поверхность, называется снеговой нагрузкой.

Рассмотрим процесс расчета давления снега на поверхности, чтобы учесть для проектирования достаточно прочных зданий и сооружений.

Нормативное значение

В России снег – регулярное погодное явление практически на всей территории. Разница в количестве выпадающего снега, продолжительности холодного периода, сезонных ветрах и количестве переходов температур через 0⁰С при окончании зимнего сезона.

Погодные условия отличаются не только в местностях с разными географическими координатами, но и в одном месте в разные годы. Однако многолетние измерения, проводимые метеорологами, позволяют узнать возможный максимум снежных осадков и рассчитать нормативную снеговую нагрузку для каждой местности.

Районное давление снега

Результаты расчетов группируются по категориям от I до VIII, соответствующим величинам статистического минимума и максимума веса снега в килограммах на квадратный метр горизонтальной поверхности:

от 56 до 80;
от 84 до 120;
от 126 до 180;
от 168 до 240;
от 224 до 320;
от 280 до 400;
от 336 до 480;
от 392 до 560.

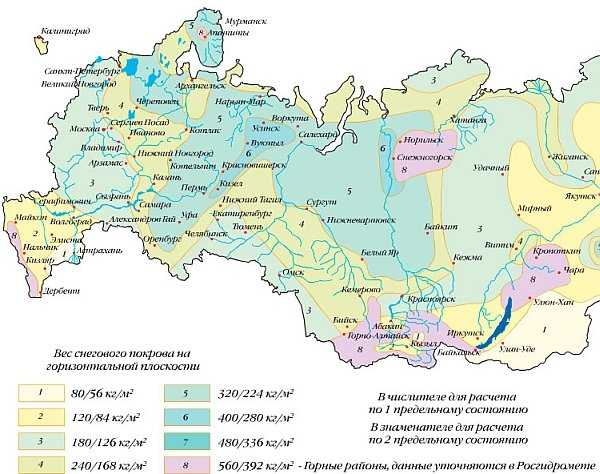

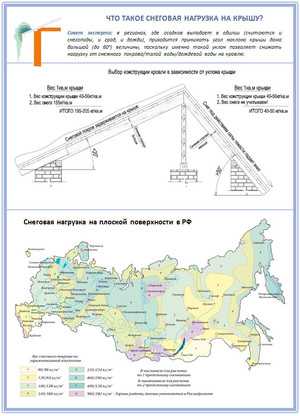

Категории отображаются на карте, включенной в СНиП 2.01.07-85. Категории выделены цветом и пронумерованы.

При изменении статистики в границах категорий карта актуализируется. Нормативное значение для своего региона можно узнать, определив категорию места по карте.

Расчетная снеговая нагрузка

Нормативное значение только основа для расчета реально возможного веса снега. Просто использовать нормативное значение для расчета прочности нельзя, так как:

скаты крыши могут быть наклонными, снег будет разложен на большей площади;
ветра, сдувающие снег с кровли, в каждой местности свои;

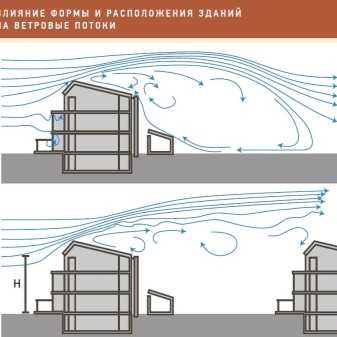

окружающие строения изменяют влияние ветров;
теплопроводность крыши может привести к ускоренному таянию и снижению веса.

Для проектирования крыши с необходимой и достаточной надежной конструкцией следует учесть все факторы, влияющие на реальную ситуацию.

Формула расчета

Обязательная для применения проектировщиками формула вычисления снеговой нагрузки дана в СП 20.13330.2016 и выглядит следующим образом: S 0 = c b c t µ S g.

При расчете нормативная нагрузка S g умножается на три коэффициента:

µ – коэффициент, учитывающий угол наклона ската крыши по отношению к горизонтальной поверхности.
c t – термический коэффициент. Зависит от интенсивности выделения тепла через кровлю.
c b – ветровой коэффициент, учитывающий снос снега ветром.

Присутствие в формуле коэффициентов определяет зависимость результата от некоторых условий.

Определение коэффициентов

Рассмотрим значения коэффициентов применительно к зданиям с габаритными разменами менее 100 метров и без сложных кровельных форм. Для крупногабаритных зданий или при ломаных рельефах кровли применяются более сложные расчеты.

Зависимость величины снежного давления на квадратный метр от угла наклона ската крыши объясняется тем, что:

На плоских или слабонаклоненных кровлях снег не сползает. Коэффициент µ равен 1,0 при наклоне ската до 25°.
Расположение кровли под углом к горизонтальной поверхности приводит к увеличению площади кровли, на которую выпадает норма снега для горизонтального квадрата. Коэффициент µ равен 0,7 на углах 25° – 60°.
На крутых поверхностях осадки не задерживаются. Коэффициент µ равен 0, если наклон более 60° (нагрузка отсутствует).

Введение в формулу термического коэффициента c t позволяет учесть интенсивность таяния снега от выделения тепла через кровлю. Как правило, кровельный пирог здания проектируют с минимальными потерями тепла в целях экономии, а коэффициент c t при расчетах принимают равным 1,0. Для применения пониженного значения коэффициента 0,8 необходимо, чтобы на здании было неутепленное покрытие с повышенным тепловыделением с наклоном кровли более чем 3° и наличием действенной системы отвода талых вод.

Ветер сносит снег с крыш, снижая давящий на конструкцию вес. Ветровой коэффициент c b можно понизить с 1,0 до 0,85, но только в том случае, если выполняются условия:

Есть постоянные ветра со скоростью от 4 м/с и выше.
Средняя зимняя температура воздуха ниже 5⁰С.
Угол ската кровли от 12° до 20°.

Рассчитанное значение перед применением в проектных решениях умножают на коэффициент надежности γ f = 1,4, обеспечивая компенсацию теряющейся со временем прочности материалов конструкций.

Пример расчета нагрузки

Расчет снеговой нагрузки на кровлю проведем для здания, которое проектируется для строительства в Хабаровске. По карте определяем категорию района – II, по категории узнаем максимальное нормативное значение – до 120 кг/м². Здание проектируется с двускатной крышей под углом 35 ° к поверхности. Значит, коэффициент µ равен 0,7.

Предполагается наличие в здании мансарды и применение эффективных теплоизолирующих материалов кровельного пирога. Коэффициент c t равен 1,0.

Здание будет построено в городе, этажность не превышает окружающие строения, расположенные на расстоянии двух высот здания. Коэффициент c b следует принять равным 1,0.

Таким образом, расчетное значение равно: S 0 = c b c t µ S g =1,0*1,0*0,7*120 =94 кг/м²

Для расчета прочности, и не только конструкции крыши, но и фундамента, несущих элементов строения, применяем коэффициент надежности 1,4, получив для проектных вычислений значение 131,6 кг/м².

К сведению домовладельцев

Рассчитав снеговую нагрузку, следует определить необходимость обустройства системы снегозадержания. Учитывать надо не только возможный сход снег, но и талую воду, образующую сосульки и замерзающую в трубах водостока. Для устранения этих явлений применяются системы обогрева карниза и водостока.

planken.guru

Расчет снеговой нагрузки на кровлю

Как сделать расчет нагрузки на кровлю

На конструкцию крыши действуют различные силы. Расчет нагрузки на кровлю включает в себя такие воздействия как: вес кровельного материала, стропил и обрешетки, утеплителя, подкладочного ковра, нагрузка снега и ветра. Рассмотрим по отдельности каждую их этих нагрузок.

Расчет стропил

Если вы строите дом самостоятельно, и у вас нет достаточных знаний в области инженерии и архитектуры, то расчет нагрузки на крышу можно заказать в специализированной организации или у частного проектировщика. Если же постройка не столь требовательна к техническим расчетам, то все можно сделать своими собственными силами.

Как правильно рассчитать длину стропил. Она зависит от углов скатов крыши и от ее формы. Сперва следует ознакомиться с нормативной документацией. Для этого потребуется СНиП 2.01.07-85 и приложенные карты к изменениям в этом документе (они были обновлены в 2008 году). Оптимальный шаг между стропилами рассчитывают исходя из возможного предела расстояния, после которого конструкции разрушится полностью или частично.

При частичном разрушении выходят из строя различные элементы и узлы системы. Так, допустимый прогиб элементов конструкции стропил, ног, прогонов или раскосов не должен быть более 0,5% длины прогона или пролета. Полное разрушение наступает при превышении максимально допустимых нагрузок, поэтому крайне важно сделать правильный расчет стропил изначально. Рассчитывать необходимо оба варианта, так как важно знать пределы стойкости стропильной системы.

Снеговая нагрузка

Для тех регионов России, в которых обильные снегопады являются обычным явлением, расчет нагрузки на кровлю становится особенно важным. Для того, чтобы предусмотреть воздействие веса снега при расчете максимального предела прочности, берется полный вес покрова снега. Для расчета частичной разрушаемости, полный вес покрова снега умножается на коэффициент 0,7.

Снежные массы под своим весом могут постепенно сползать вниз, оказывая усиленное давление на свес карниза. Поэтому так важно не превышать допустимые выпуски кровельного материала, указанные производителем. Расчет нагрузки на крышу зависит от уклона кровли, а также направления преобладающих ветров. Дело в том, что с наветренной стороны снега будет меньше, а вот с подветренной — больше.

К примеру, следует рассчитать стропильную систему для двускатной кровли с углами 30 градусов. Для того чтобы посчитать нагрузку от снега с наветренной стороны, поправочный коэффициент принимается равным 0,75, с подветренной 1,25. Все значения коэффициента принимаются исходя из указаний СНиП 2.01.07-85. Для кровель с уклоном более 60 градусов этот коэффициент и вовсе не учитывается, так как на таких скатах снег попросту не задерживается.

Для расчета полной снеговой нагрузки (Q1) необходимо использовать соответствующую таблицу из указанного документа СНиП. Формула расчета кровли при этом имеет вид: Q1= m*Q. m — это поправочный коэффициент, рассчитанный методом интерполяции (при уклоне в 30 градусов он равен 1, при уклоне 60 градусов — 0). Q — снеговая нагрузка, указанная в таблице.

Для того, чтобы посчитать нормативную снеговую нагрузку Q2, пользуются атласом изменений текущего СНиПа или простой формулой Q2= 0,7*Q*m (прочитайте: «Расчет снеговой нагрузки на кровлю и ее особенности «). Для тех регионов, в которых сильный ветер сносит снег с кровли, используется еще один дополнительный коэффициент С, который равен 0,85. При этом средняя скорость ветра должна составлять не менее 4 м/с, среднемесячная температура воздуха зимой не выше -5 градусов Цельсия, а уклон крыши — от 12 до 20 градусов (прочитайте: «Расчет уклона кровли: что учесть «).

Данный коэффициент С используется также если дом находится в защищенном от снега месте — в окружении других, более высоких домов или в лесном массиве. Среднесуточная температура и преобладающая скорость ветра указана в атласах изменений к СНиП 2.01.07-85. Таким образом, стропила должны учитывать максимальную нагрузку Q1, которая необходимо для расчета допустимой прочности конструкции и частичное разрушение Q2 — то есть нагрузку на прогиб. Читайте также: «Как рассчитать стропила «.

Воздействие силы ветра

Снеговая нагрузка может разрушить крышу, ну а ветровая кроме этого может сорвать покрытие. Чем большим является угол скатов кровли, тем больше будет нагрузка ветра на конструкцию. Чем меньшим будет угол, тем сильнее будет подъемная сила, стремящаяся сорвать крышу. Именно поэтому так важен расчет площади двухскатной крыши. Для начала определяют длину стропильной ноги. Здесь пригодится знания школьного курса геометрии, так как стропило составляет с прилегающими стенами прямоугольный треугольник, поэтому рассчитав длину гипотенузы можно определить необходимый показатель.

Немного сложнее посчитать сечение стропила и расстояние между ними. Для этого проведем расчет ветровой нагрузки на кровлю по формуле: Wр= W*k*C. W — ветровое давление, которое берется из таблиц СНиП. k — коэффициент, зависящий от высоты здания, он также указывается в упомянутом выше нормативном документе. С — аэродинамический коэффициент, используемый для расчета подъемной силы с подветренной и наветренной стороны.

Коэффициент С может иметь как положительное, так и отрицательное значение. Первый случай возникает, если ветер давит на поверхность скатов, это справедливо для больших углов. Второй случай возникает на пологих крышах, когда ветер «стекает» по скатам. Для противодействия этим силам, в зависимости от шага стропил, в стены дома устанавливают так называемые «ерши». Это металлические штыри, к которым проволокой привязываются стропильные ноги. В ветреных регионах привязывается каждое стропило, при нормальных условиях это делают через одну балку, предварительно выполнив расчет балок перекрытия по имеющимся данным.

Для домов возведенных из кирпича, пенобетонных или силикатных блоков, делается армирующий пояс из бетона. В него закладывают анкерные крепления со специальными проволочными структурами для крепления стропил (прочитайте также: «Крепление стропил к балкам перекрытия «).

Расчет балки перекрытия, смотрите на видео:

Нагрузка веса кровли

Серьезное влияние на характеристики стропильной системы оказывает вес самого кровельного материала. При этом различные материалы могут значительно отличаться по своему весу. Чем больше весит кровля, тем больше должен быть угол наклона скатов. Также необходимо знать, как посчитать квадратные метры крыши, так как чем ее площадь больше, тем сильнее она будет зависеть от влияния внешних нагрузок.

Силу давления крыши на стропила можно посчитать, зная характеристика материала. Они зачастую указываются в технических данных или инструкции от производителя. В зависимости от типа кровельного материала выбирается определенный вариант обрешетки. Так, для ее создания используется OSB плита, фанера или обрезная доска. Усредненный вес этих материалов можно узнать из нормативных таблиц или технических данных от производителя. Например, под кровлю из шифера используют бруски сечением 4*6 или 6*6 см, в то время как под битумные гонты — плиты OSB или фанеру.

Расчет квадратуры крыши зависит от ее типа. Рассчитать площадь крыши очень просто для односкатных кровель. В более сложных конструкциях следует разбить крышу на элементарные фигуры — прямоугольники и треугольники, площадь которых легко определяется (подробнее: «Как посчитать площадь кровли дома «). Также важно учесть свесы кровли на карнизах. Расстояние между стропилами определяется исходя из толщины кровельного материала.

Не меньшее значение имеет и теплотехнический расчет кровли, на основании которого подбирается утеплитель и его толщина. Эти два показателя в значительной степени влияют на общий вес конструкции крыши. Кроме того сюда входит и вес паро- и гидроизоляции, а также внутренней обшивки мансардного помещения. Толщина утеплителя рассчитывается по формуле: Т=R*L. Где R — тепловое сопротивление конструкции, которая будет утепляться, L — коэффициент теплопроводности выбранного утеплителя (выбирается по нормативам СНиП II-3-79).

Предположим, что крыша утепляется стекловатой URSA М-20, дом расположен в центральном регионе. Тогда толщина утеплителя будет составлять: Т=4,7*0,038 = 0,18 м = 18 см. В этом случае 4,7 — тепловое сопротивление, взятое из нормативов СНиП, а 0,038 — коэффициент теплопроводности, который был указан производителем материала. Зная плотность утеплителя (указывается в тех. данных) равную 18-21 кг/м.кв, можно посчитать вес материала.

Аналогичным образом рассчитывается вес гидро- и пароизоляции, а также отделочного материала. Немаловажен также и расчет обогрева кровли, так как он влияет на толщину утеплителя. Также система обогрева, которая будет установлена на чердаке, добавится в вес конструкции крыши.

Для того, чтобы учесть вес самой стропильной конструкции, следует нарисовать ее план. В расчет принимаются средние значения для наслонных стропил и прогонов — 5-10 кг/м.кв, для висячих стропил — 10-15 кг/м.кв. Для получения некоторого запаса прочности конструкции, полученные нагрузки умножаются на коэффициент 1,1.

В целях более точного определения весовых нагрузок на крышу необходимо провести теплотехнический расчет кровли пример которого можно найти на страницах нашего портала.

Снеговая нагрузка на кровлю: расчет и нормативное значение по СНиП

При строительстве крыши одним из важных технических решений является расчет максимальной снеговой нагрузки, определяющий конструкцию стропильной системы, толщину элементов несущей конструкции. Для России нормативное значение снеговой нагрузки находится по специальной формуле с учетом района местонахождения дома и норм СНиП. Для снижения вероятности последствий от чрезмерного веса снежной массы, при проектировании кровли обязательно выполняют расчет значения нагрузки. Особое внимание уделяется необходимости установки снегозадержателей, препятствующих схождению снега со свеса крыши.

Кроме оказания чрезмерной нагрузки на крышу, снежная масса, иногда, является причиной протечек в кровле. Так, при образовании полосы наледи, свободный сток воды становится невозможным и талый снег вероятней всего попадет в подкровельное пространство. Самые большие снегопады приходятся на долю горных районов, где снежный покров достигает нескольких метров в высоту. Но, наиболее негативные последствия от нагрузки происходят при периодическом оттаивании, наледи и промерзании. При этом возможны деформации кровельных материалов, неправильная работа водосточной системы и лавинообразный поток снега с крыши дома.

Факторы влияния снеговой нагрузки

При расчете нагрузки от снежных масс на скатную кровлю следует учитывать тот факт, что до 5% массы снега испаряется в течение суток. В это время он может сползать, сдуваться ветром, покрываться настом. Вследствие этих трансформаций возникают следующие негативные последствия :

нагрузка от слоя снега на несущую конструкцию кровли имеет свойство возрастать в несколько раз при резком потеплении с последующим морозом; это вызывает превышение нагрузки, расчет которой выполнялся некорректно; стропильная система, гидроизоляция и теплоизоляция при этом подвергаются деформациям;

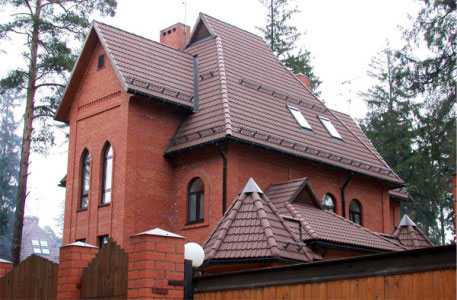

кровля сложной формы с многочисленными примыканиями, переломами и другими архитектурными особенностями, имеет свойство собирать снег; это способствует неравномерной нагрузке, что не всегда учитывается при расчете;
снег, который сползает к карнизу, собирается возле краев и предоставляет опасность для человека; по этой причине в районах с большим количеством осадков рекомендуется заблаговременно устанавливать снегозадержатели;
сползание снега с карниза может повредить водосточную систему; во избежание этого нужно своевременно очищать крышу или применять снегозадержатели.

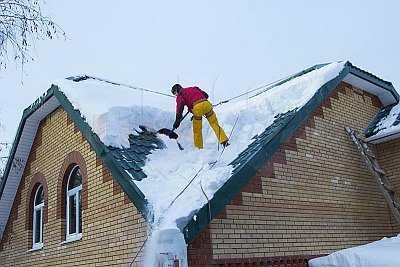

Способы очистки крыши от снега

Целесообразным выходом из ситуации является ручная очистка. Но, исходя из безопасности для человека, выполнять подобные работы крайне опасно. По этой причине расчет нагрузки оказывает значительное влияние на конструкцию кровли, стропильной системы и других элементов крыши. Давно известно, что чем круче скаты, тем меньше снега задержится на крыше. В регионах с большим количеством осадков в зимний период года угол наклона кровли составляет от 45° до 60°. При этом расчет показывает, что большое количество примыканий и сложных соединений обеспечивает неравномерную нагрузку.

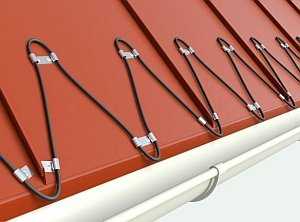

Для предотвращения образования сосулек и наледи применяют системы кабельного обогрева. Нагревательный элемент устанавливают по периметру крыши прямо перед водосточным желобом. Для управления системой подогрева используют автоматическую систему управления или вручную контролируют весь процесс.

Расчет массы снега и нагрузки по СНиП

При снегопаде нагрузка может деформировать элементы несущей конструкции дома, стропильную систему, кровельные материалы. С целью предотвращения этого на стадии проектирования выполняют расчет конструкции в зависимости от воздействия нагрузки. В среднем снег весит порядка 100кг/м 3. а в мокром состоянии его масса достигает 300 кг/м 3. Зная эти величины, достаточно просто можно рассчитать нагрузку на всю площадь, руководствуясь всего лишь толщиной снегового слоя.

Толщина покрова должна измеряться на открытом участке, после чего это значение умножают на коэффициент запаса — 1,5. Для учета региональных особенностей местности в России используют специальную карту снеговой нагрузки. На её основе построены требования СНиП и других правил. Полная снеговая нагрузка на крышу рассчитывается при помощи формулы :

где S – полная снеговая нагрузка;

S_расч. – расчетное значение веса снега на 1 м 2 горизонтальной поверхности земли;

μ – расчетный коэффициент, учитывающий наклон кровли.

На территории России расчетное значение веса снега на 1м 2 в соответствии со СНиП принимается по специальной карте, которая представлена ниже.

СНиП оговаривает следующие значения коэффициента μ:

при уклоне крыши менее, чем 25° его значение равняется единице;
при величине уклона от 25° до 60° он имеет значение 0,7;
если уклон составляет более 60°. расчетный коэффициент не учитывается при расчете нагрузки.

Наглядный пример расчета

Возьмем кровлю дома, который находится в Московской области и имеет уклон 30°. В этом случае СНиП оговаривает следующий порядок производства расчета нагрузки :

По карте районов России определяем, что Московский регион находится в 3-м климатическом районе, где нормативное значение снеговой нагрузки составляет 180 кг/м 2 .
По формуле из СНиП определяем полную нагрузку:180×0,7=126 кг/м 2 .
Зная нагрузку от снежной массы, делаем расчет стропильной системы, которая подбирается исходя из максимальных нагрузок.

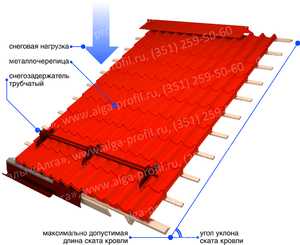

Установка снегозадержателей

Если расчет выполнен правильно, тогда снег с поверхности крыши можно не убирать. А для борьбы с его сползанием с карниза используют снегозадержатели. Они очень удобны в эксплуатации и освобождают от необходимости удаления снега с кровли дома. В стандартном варианте применяют трубчатые конструкции, которые способны работать, если нормативная снеговая нагрузка не превышает 180 кг/м 2. При более плотном весе используют установку снегозадержателей в несколько рядов. СНиП оговаривает случаи использования снегозадержателей:

при уклоне 5% и более с наружным водостоком;
снегозадержатели устанавливают на расстоянии 0,6-1,0 метра от края кровли;
при эксплуатации трубчатых снегозадержателей под ними должна предусматриваться сплошная обрешетка крыши.

Также СНиП описывает основные конструкции и геометрические размеры снегозадержателей, места их установки и принцип действия.

Плоские кровли

На плоской горизонтальной поверхности скапливается максимально возможное количество снега. Расчет нагрузок в этом случае должен обеспечивать необходимый запас прочности несущей конструкции. Плоские горизонтальные крыши практически не строят в районах России с большим количеством атмосферных осадков. Снег может скапливаться на их поверхности и создавать чрезмерно большую нагрузку, которая не учитывалась при расчете. При организации водосточной системы с горизонтальной поверхности прибегают к установке подогрева, который обеспечивает стекание воды с крыши.

Уклон в сторону водосточной воронки должен быть не менее 2°, что даст возможность собирать воду со всей кровли.

При строительстве навеса для беседки, стоянки автомобиля, дачного домика особое внимание уделяют расчету нагрузки. Навес в большинстве случаев имеет бюджетную конструкцию, которая не предусматривает влияния больших нагрузок. С целью увеличения надежности эксплуатации навеса используют сплошную обрешетку, усиленные стропила и другие конструктивные элементы. Используя результаты расчета можно получить заведомо известное значение нагрузки и использовать для строительства навеса материалы необходимой жесткости.

Расчет основных нагрузок дает возможность оптимально подойти к вопросу выбора конструкции стропильной системы. Это обеспечит длительную службу кровельного покрытия, повысит его надежность и безопасность эксплуатации. Установка возле карниза снегозадержателей позволяет обезопасить людей от сползания опасных для человека снежных масс. В дополнение к этому отпадает необходимость ручной очистки. Комплексный подход в проектировании кровли также включает вариант монтажа системы кабельного обогрева, которая будет обеспечивать стабильную работу водосточной системы при любой погоде.

Комментарии (0)

Как рассчитать нагрузку снега на крышу

При проектировании кровли необходимо учесть весовые нагрузки на стропильную часть, на стены дома и произвести расчет снеговой нагрузки на кровлю, поскольку в зимний период осадки могут превышать вес кровельного материала.

Для полного расчета кровли необходимы следующие данные: площадь кровли. длина коньков, длина хребтов, количество хребтов, длина карнизных свесов, длина фронтонных свесов, количество фронтов, длина ендов, количество ендов, выходящих на карнизный свес, длина примыканий, длина снегозадержателей, уклон наклона ската

Как производится расчет кровли?

Расчет начинается с определения геометрии крыши, для того, чтобы получить размеры для определения площадей и углы наклона скатов с целью узнать параметры схода снега с крыши.

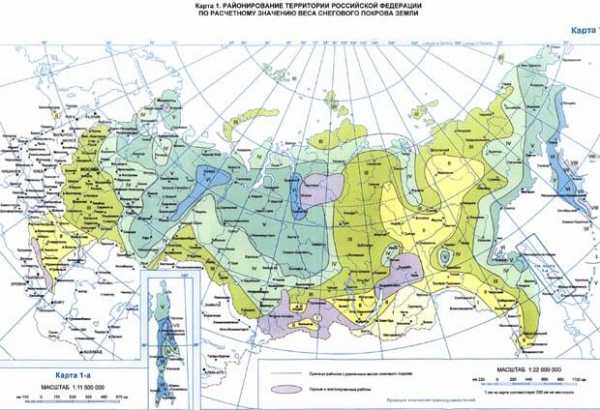

Районирование территории Российской Федерации по расчетному значению веса снегового покрова.

Итак, получив площадь кровли, мы можем определить вес пирога, зная вес каждого материала, и это будут постоянные нагрузки на стропильную часть. На самом деле не так важно, чем крыть крышу, если это не натуральная черепица, то средние значения веса 1 м2 составляют от 25 до 40 кг/м2. Весовые характеристики любого материала приведены в сопроводительных документах, необходимо просто сложить все веса, умножить на поправочный коэффициент 1,1 и получим примерный расчет нужного веса.

Крышу таким образом посчитали, но стоит иметь в виду, что несмотря на точный результат, обычно принимается вес кровли за 55 кг/м2. Делается это потому, что в случае замены кровли спустя много лет, часть материала может быть другим и стропильная часть потребует переделки и усиления. Чтобы избежать этого и берется запас. Не стоит думать, что в таком случае расчет нагрузки от материала на крышу не нужен, вы можете получить и 45 и 50 кг/м2, но можете и 60 кг/м2, а тогда стропила окажутся слишком слабой частью всей конструкции.

Особенности снеговой нагрузки

Прежде чем приступать к этой части, необходимо определить положение дома на карте снеговых нагрузок России, и получить данные в формате Х кгс/м2. Это вес снега выпадающего на 1 м2 горизонтальной поверхности. Углы склона скатов дадут поправочный коэффициент:

меньше 25 градусов – 1;
при углах меньше 60 градусов 0,7;
и при более острых углах (например, 75 градусов) снеговой нагрузки не будет, поскольку такой скат обеспечивает до 100% схода снега при выпадении.

После учета данного результата, необходимо учесть воздействие ветров, которые считается по таблицам ветровых влияний в зависимости от высоты дома и места расположения, и, получив расчет веса 1 м2, перейти к стропильной части.

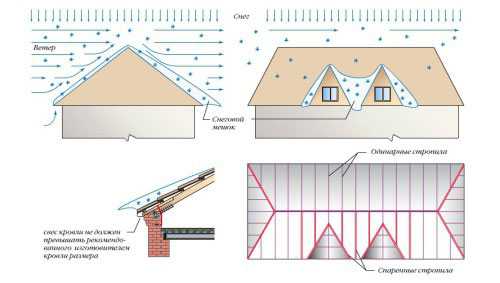

Схема образования снеговых мешков. Пример для крыш с уклонами скатов от 20 до 30 град.

Стропильная часть кровли

Нагрузки на м квадратный выяснили, теперь нам необходимо рассчитать стропильную часть. Важнейшим элементом стропильной системы является мауэрлат. Это балка, которая устанавливается на верхний край стены и служит для равномерного перераспределения весовой нагрузки крыши на стены дома. Расчетных значений здесь нет, но есть определенные правила.

Во-первых, наиболее предпочтителен брус квадратного сечения.

Во-вторых, устанавливается он с таким расчетом, чтобы до углов несущей стены по ширине осталось не менее 3 см (лучше 5). Иначе говоря, при толщине верней части стены в 40 см ширина мауэрлата составит 30 см.

Схема нормативных снеговых нагрузок и коэффициента m. Другие значения коэффициента m приведены в СНиП 2.01.07-85.

В-третьих, при тонкой стене (например, из монолитного армированного бетона), мауэрлат устанавливается с перекрытием 3-5 см, например, при толщине стены в 10 см, ширина мауэрлата будет 20 см.

Делается это для того, чтобы при перераспределении нагрузок не повреждались края стены, наиболее подверженные разрушению. Расчет стропил лучше производить при помощи программ, которые доступны в интернете, в том числе для расчета он-лайн. Главное правило тут – точно и аккуратно внести все данные, убедится, что учтены все конструктивные элементы.

Обратим внимание, что не все программы такого рода учитывают в итогах прогиб. Прогиб – это свойство стропил прогибаться на определенную величину в мм, при нагрузках, и чем длиннее балка, тем больше прогиб. Если в программе такой опции нет, можно в любом справочнике материалов найти рассчитанную для вас балку, и уточнить какой прогиб на погонный м она имеет.

Поправочный коэффициент простой, при прогибе больше допустимого (10-15 мм) необходимо увеличить сечение балки на 20%. То есть балку 50х200 мм, рассчитанную программой заменяем на 50х240 мм.

Что получаем в итоге всего

После проведения всех расчетов получим состав конструктивных элементов, количество балок, вес крыши с учетом снеговой и ветровой нагрузки, и сможем просчитать общий вес крыши. Останется оценить распределение весового воздействия на стену, сравнив ее с прочностью материала стены, и убедиться, что стена выдержит.

Здесь стоит иметь в виду, что запас прочности стены должен составлять не менее 25-30%, ведь даже в спокойных регионах не редкость очень сильные ветры или обильные снегопады, и пиковая нагрузка может кратковременно превысить расчетную. Как правило, такие воздействия скоротечны, и стропильная система выдержит, но если у стены нет запаса прочности, то сами понимаете, может произойти разрушение связки мауэрлат – стена.

Поэтому отнеситесь с вниманием к данному вопросу, используйте эту статью, чтобы если и не рассчитать все самому, то проконтролировать расчеты проектировщика.

Источники: http://kryshadoma.com/montazh-i-remont-krovli/kak-sdelat-raschet-nagruzki-na-krovlyu.html, http://vseokrovle.com/rasschjot/35-raschet-snegovoj-nagruzki.html, http://kryshikrovli.ru/raboty/snegovaja-nagruzka.html

krovlya-mp.ru

Как сделать расчет нагрузки на кровлю

К примеру, следует рассчитать стропильную систему для двускатной кровли с углами 30 градусов. Для того чтобы посчитать нагрузку от снега с наветренной стороны, поправочный коэффициент принимается равным 0,75, с подветренной 1,25 (подробнее: «Расчет снеговой нагрузки, что нужно учитывать, какие могут быть последствия»). Все значения коэффициента принимаются исходя из указаний СНиП 2.01.07-85. Для кровель с уклоном более 60 градусов этот коэффициент и вовсе не учитывается, так как на таких скатах снег попросту не задерживается.

Для того, чтобы посчитать нормативную снеговую нагрузку Q2, пользуются атласом изменений текущего СНиПа или простой формулой Q2= 0,7*Q*m (прочитайте: «Расчет снеговой нагрузки на кровлю и ее особенности»). Для тех регионов, в которых сильный ветер сносит снег с кровли, используется еще один дополнительный коэффициент С, который равен 0,85. При этом средняя скорость ветра должна составлять не менее 4 м/с, среднемесячная температура воздуха зимой не выше -5 градусов Цельсия, а уклон крыши — от 12 до 20 градусов (прочитайте: «Расчет уклона кровли: что учесть»).

Воздействие силы ветра

Для домов возведенных из кирпича, пенобетонных или силикатных блоков, делается армирующий пояс из бетона. В него закладывают анкерные крепления со специальными проволочными структурами для крепления стропил (прочитайте также: «Крепление стропил к балкам перекрытия»).

Расчет балки перекрытия, смотрите на видео:

Нагрузка веса кровли

Расчет квадратуры крыши зависит от ее типа. Рассчитать площадь крыши очень просто для односкатных кровель. В более сложных конструкциях следует разбить крышу на элементарные фигуры — прямоугольники и треугольники, площадь которых легко определяется (подробнее: «Как посчитать площадь кровли дома»). Также важно учесть свесы кровли на карнизах. Расстояние между стропилами определяется исходя из толщины кровельного материала.

kryshadoma.com

Никого не удивляет ситуация, когда снежная масса на крыше заставляет нервничать, забираться на стены и убирать накопившийся слой снега. Даже если кровля, основание и каркас крыши здания строились из расчета максимальной снеговой нагрузки на крышу, в соответствии с рекомендациями СНиПа 2.01.07-85, здравый смысл подсказывает, что не следует проверять справедливость формул на своем доме. Для территорий с большим количеством осадков скатные кровли явно имеют преимущества перед плоскими конструкциями хотя бы потому, что большая часть снежной массы на больших углах наклона просто сдувается ветром или соскальзывает вниз.

Как выполнить расчет снеговой нагрузки для плоской поверхности

Для самых простых случаев для плоских крыш можно использовать тот же подход, что и для скатных вариантов кровли. Для этого в СНиП 2.01.07-85 приводится методика и алгоритм учета снеговой нагрузки в общем расчете несущей способности крыш. Мало того, всю математику и теорию прочности заложили в специализированную программку- калькулятор. Проще всего не ломать голову в поисках ответа, как рассчитать параметры крыши, а заложить поправочные коэффициенты в калькулятор и получить готовый ответ по размерам балок и перекрытий.

Для простых зданий и построек снеговую нагрузку на плоскую крышу можно считать, исходя из прочности и несущей способности самого слабого звена в конструкции:

Расчет на излом или предельно допустимый прогиб плоского перекрытия крыши. Для железобетонных балок и каркасных несущих ферм, из которых сегодня очень любят строить всевозможные павильоны или торговые центры, давление от снеговой нагрузки определяют по максимально допустимому прогибу одиночного элемента перекрытия;
Для простых конструкций плоской крыши, в которых относительно короткие и жесткие балки имеют запредельный запас прочности, расчет от снеговой нагрузки выполняют по величине устойчивости и несущей способности стен и вертикальных опор;
В зданиях и постройках, обладающих избыточным запасом прочности, давление на поверхность крыши вследствие снеговой нагрузки берут в расчет для проверки локальной прочности рулонного мягкого покрытия.

Важно! В последнем случае расчет полотна кровельного материала проверяется не по среднему значению прочности на разрыв, а именно в местах, где снеговая нагрузка действует в наиболее неблагоприятных условиях.

К таким местам относятся зоны примыкания к вертикальным стенам, участки, примыкающие к сливным отверстиям, вентиляционным выводам и аэраторам. В этих местах высота снежного покрова может увеличиваться в разы, соответственно, максимальное разрывное усилие на кровельном полотне тоже будет значительно выше среднего значения по крыше.

Условия, перечисленные во втором пункте, используются для навесов с плоской крышей, гаражей и хозяйственных зданий, в конструкции которых общий вклад от снеговой нагрузки в общую величину давления на вертикальные опоры или стены составляет не менее 20% от рекомендуемого запаса прочности.

Еще большее значение имеет снеговая нагрузка для каркасных построек на основе ферм, вертикальных стоек и балок перекрытия, изготовленных из металлопроката без использования бетонных отливок. В этом случае расчет выполняется по устойчивости сварных пролетов и всего здания под максимальной величиной снеговой и ветровой нагрузки. Сведения о толщине и мощности снегового покрытия выбираются из данных метеорологических служб за последние пятьдесят лет.

Снеговая нагрузка скатных кровель

Несмотря на то, что скатные конструкции кровли имеют определенные преимущества перед плоскими вариантами, в любом случае выполняется расчет давления на несущие элементы крыши в результате возникновения снеговой нагрузки. Цель расчета — определить ориентировочный средний размер стропил в зависимости от общей массы кровельного пирога, снеговой и ветровой нагрузки.

Методика расчета

Стандартный подход в определении величины нагрузки площади ската требует выполнения следующих расчетов:

Определяется максимальная высота снегового заряда на крыше и его вес на единицу площади крыши;
По рекомендациям и нормативам СНиПа определяют коэффициент уменьшения давления на скатной поверхности в сравнении с плоской крышей, при этом качество и шероховатость кровельного материала в расчет не принимают, используется только угол наклона кровли;
Перемножая массу на коэффициент уменьшения и площадь поверхности, получают давление от снеговой массы, передающееся на стены и фундамент. Эту величину используют только для оценки нагрузки, а не для точных расчетов.

Важно! При этом в стандартном способе расчета принимается, что снеговой покров распределен равномерно по всей плоскости крыши.

Как и для плоских вариантов крыш, нагрузку от снеговой массы на скатных конструкциях можно посчитать с помощью программы – калькулятора, в ней содержится много поправочных коэффициентов, поэтому результат получается несколько точнее грубой оценки в одно арифметическое действие.

Как ведет себя снежный покров на различных участках

Зачастую считают, что давление снега на скат кровли не зависит от высоты покрова. Это действительно так, но только для свежевыпавшего снега и только для абсолютно герметичных кровель с углом наклона не менее 25%. Во всех остальных случаях неравномерное давление снега начинает сказываться уже через сутки.

Снег в любом случае начинает перемещаться вниз и таять. Большая часть массы уйдет с коньковой поверхности вниз, ближе к свесам. Часть воды затекает в стыки между листами кровли и может намерзать или улавливаться теплоизоляцией. Чем теплее кровля, тем крепче держится снег на ее поверхности. В некоторых случаях используют обогревающие элементы, позволяющие растопить замерзшую воду в самых опасных для крыши местах- центральной части и на свесах.

Снеговой заряд на крыше начинает перераспределяться вдоль ската, в первую очередь из-за процесса уплотнения, и во вторую — из-за неравномерной деформации стропильной системы. На рисунке приведена схема прогиба скатной кровли, полученная расчетным способом моделирования на компьютере.

Центральная часть стропил, самая гибкая и неустойчивая, прогибается, и соответственно, в каждой точке кровли под снеговой нагрузкой меняется угол наклона ската, а значит, на участках ближе к свесам увеличивается давление на стропильный каркас.

Особенности распределения снеговой нагрузки поверхности крыши

Часто сбивают с толку данные о количестве и мощности снегового покрова в различных климатических поясах. Эти сведения имеют очень среднее значение, в одних условиях из-за наветренной позиции крыши снега меньше, а с подветренной – больше. Кроме того, на самой крыше имеется масса конструктивных элементов и участков, где снеговая нагрузка значительно выше средней величины.Например, углы ендова, слуховые и мансардные окна.

В этих местах при неудачном направлении ветра может образоваться сугроб в несколько раз выше среднего значения. Самым неприятным явлением в перемещении снеговой массы является скопление на свесах огромных зарядов снега, перемешанных с талой водой. Давление такой массы может на порядок превышать среднюю характеристику снеговой нагрузки из справочных данных.

Заключение

На процесс скопления снега может влиять даже материал кровли. Лучше всего показала себя кровля из классической керамической черепицы. Неплохо сбрасывают снег крыши, крытые металлическим оцинкованным покрытием, металлочерепицей, хуже всего борется со снегом ондулин и битумная черепица, рулонная кровля. Поэтому характер покрытия необходимо также учитывать при расчете будущей снеговой нагрузки.
