Сбор воды с крыши – Система сбора дождевой воды — рачительное использование природных ресурсов

Содержание

сбор, хранение и использование (120 фото)

В наше время водопровод применяется практически повсеместно. Это довольно удобно, но энергозатратно (если вода качается из своей скважины) и удовольствие не из дешёвых (при общем водоснабжении), особенно в частном доме.

Есть доступная альтернатива – сбор ливневых осадков. В среднем, в сутки человек тратит от 80 до 170 л воды, не считая, расход на огородный полив. Дождевая вода существенно сэкономит расходы, разумеется, в тех случаях, когда нет необходимости в питьевой воде.

Например, для стирки и уборки выгоднее пользоваться дождевой водой, так как и для мытья машины, слива туалетов. Что же говорить о пользе такой природной воды для растений, ведь она гораздо мягче водопроводной.

Краткое содержимое статьи:

Какие бывают системы для сбора воды

Основное, что потребуется – это подходящий резервуар и проложенный от него водопровод, как на многочисленных фото сбора дождевой воды, что представлены в нашей статье. Возможно, понадобятся дополнительные фильтры, если водой предполагается мыть посуду и использовать в целях гигиены.


Элементы системы для сбора воды

Дождеприёмник. Обычно используется пластиковый, но возможен и чугунный (решётка, мусоросборник и перегородка в комплекте). К дождеприёмнику подсоединяются водосточные трубы.

Резервуар для накопления воды (размещается под трубами на поверхности или зарывается в почву рядом с жилищем). Материал, из которого выполнен резервуар должен не окислять воду и иметь определённую степень безопасности.

Предпочтительнее ёмкость, зарытая в грунт. Она более практична, вода хранится в охлаждённом состоянии, что замедляет рост бактерий. Но, нужно учитывать глубину прохождения грунтовых вод и степень промерзания почвы зимой.

Трубопровод. Для попадания осадков в бак для хранения, а из него в жилище или на огород — прокладывают трубопровод, снаружи это могут быть изделия из ПВХ. Насосом вода подаётся в дом. Обычно используют погружные насосы.

Резервуары для сбора воды

При устройстве водопровода часто возникает вопрос: во что собрать воду? Материалом, из которого выполнен резервуар, может служить полимер, как наиболее устойчивый к различным факторам повреждения, так же возможны ёмкости из оцинкованной стали, бетона и т.д.

Основными свойствами подходящего материала являются: нерастворимость его водой, состав воды остаётся неизменным при взаимодействии с ним.

Можно приобрести декоративный резервуар, который будет не только функциональным, но и выглядеть эстетически.

Недопустимо применять ёмкости, содержащие в составе медь и цинк. Негативным могут сказаться последствия попадание на хранилище воды прямых солнечных лучей, это вызовет бурный рост микроорганизмов.

Идеи для собора вода

Резервуары для сбора и хранения воды больших объёмов – удовольствие не дешёвое. Можно сделать альтернативные ёмкости для воды. Расположены они чаще всего под землёй.

Вот некоторые идеи для сбора воды:


Разместить резервуары для накопления воды под водостоками, около стен дома. Увеличить запасы воды можно, присоединив бочки, друг к другу (создать соединяющиеся сосуды).

Сделать ёмкость на начальном этапе строительства, например, вырыть в подвале гаража. Либо сделать под гаражом колодец из покрышек (желательно от покрышек КАМАЗа).

Построить систему, ориентированную на сбор дождевой воды с гаража. Для этого понадобятся: желоб для сбора воды, шланг (герметично прикреплённый к резервуару для воды), сантехнический клапан для резервуара (который закроет его при наполнении), механический фильтр перед клапаном, дренажный насос с поплавковым выключателем. Излишек воды будет вытекать из желоба, не попадая внутрь гаража из резервуара.

Вырыть крытую яму под накопление воды. Можно зацементировать её или вкопать бетонные кольца. А на дно бетонную крышку. Этот способ увеличит долговечность резервуара.

Какие плоскости подходят для сбора воды

Плоские крыши не предназначены для сбора воды или воду с таких крыш можно использовать для полива, мытья полов. Вода на такой крыше собирается в лужи, её нельзя эффективно использовать в различных целях, особенно, гигиенических. Доступнее проводить сбор воды с крыши, если она наклонена, как минимум на 8-10 градусов.

Категорически не рекомендуется пользоваться осадками с кровли, изготовленной из материалов, содержащих медь, асбест или свинец. Экологически чистой считается глиняная черепица. Благоприятны для сбора дождевой воды кровельное железо, ПВХ.


Остальные элементы водосбора так же не должны содержать опасные вещества, подходящие материалы для них – нержавейка, пластик. Нужно помнить – чем больше площадь кровли, тем больше воды будет собранно в итоге.

Создание водосточной системы для дождевой воды

С чего начать процесс создания установки водостока? Как сделать сточную систему?

Для устройства надземной системы сбора воды начать следует с расчета местоположения воронок, длины трубы, учёта наклона желоба. Следует так же подобрать накопительный резервуар, желаемого объёма. Идеальный объём не должен составлять менее 5% от количества предполагаемых осадков (средний уровень осадков отображается на сайтах местных метеослужб), иначе возможен частый перелив.

На желобе размещают воронки и трубы, расстояние между которыми не должно превышать 10 м, чтобы избежать вытекания воды через край желоба и нарушения целостности системы.

Неплохо было бы прикинуть количество осадков, подумать на какие нужды будет идти вода, на какое время её хватит. Можно установить ёмкость прямо на земле, либо использовать помост.

К резервуару для сбора воды подводится труба, по которой вода стекает в него с крыши. Практичны в эксплуатации трубы ПВХ для наружного использования.

Возможны варианты первоначальной установки. Установить сначала бак для воды, затем, от него ведётся вверх, к кровле трубопровод, либо сначала сверху спускается система водостоков, а под неё монтируется бак.

Для устройства подземной системы хранения воды система водостока остаётся прежней, но резервуар размещается под землёй, либо в подвале строений. Следует выкопать яму, которая должна быть намного больше самого резервуара. Дно, получившегося котлована желательно засыпать песком на 20-30 см.

Далее нужно разместить в яме ёмкость для хранения воды, свободное пространство вокруг неё засыпать песком. На этом этапе подвести в бочке шланги или трубы, поместить насос. Прикрыть резервуар крышкой, во избежание попадания мусора и испарения воды.

Насос можно использовать погружной (установить в верхней части бочки) или центробежный (располагается рядом с резервуаром, чем ниже, тем лучше). Если установить систему фильтров, в трубах или самой ёмкости, воду можно использовать не только в технических, но и бытовых целях.


Чтобы сохранить систему водосбора до весны в надлежащем состоянии, нужно слить из ёмкости всю воду, насос обсушить и переместить в помещение. Саму пустую ёмкость плотно закрыть крышкой и закопать песком.

Уход за системой сбора дождевой воды

Водосток следует время от времени очищать от грязи и листьев. Желательно, оснастить металлической решёткой водоотвод, идущий с крыши. Лучше, установить такой механический фильтр, не на горловину водостока, а в том месте, где он переходит от вертикального к наклонному, по пути к резервуару для хранения воды.

Если долгое время дождей не было, во время первого начавшегося дождя нужно отсоединить трубу от резервуара, чтобы она, как следует, промылась. На это действие уходит около часа. Затем трубу возвращают на место и ёмкость для сбора воды наполняется.

Нужно менять фильтры по мере их загрязнения, периодически очищать решётки механических фильтров, тогда вода будет радовать своей необычной чистотой.

Для того чтобы осуществить сбор воды на даче не нужно больших денежных и временных затрат.

Фото процесса сбор дождевой воды

Сохраните статью себе на страницу:

Пост опубликован: 31.10

Присоединяйтесь к обсуждению: Copyright © 2019 LandshaftDizajn.Ru — портал о ландшафтном дизайне №1

landshaftdizajn.ru

Сбор дождевой воды – реальная экономия сил, средств и времени

В большинстве случаев письма приходят в течение одной минуты, но иногда для этого требуется до 10 минут. Возможно письмо еще не успело прийти. Проверьте пожалуйста внимательно папку Входящие (Inbox). В некоторых случаях письмо может попасть в папку Спам (Spam).

  Логин или e-mail: Или войдите с помощью этих сервисов:

www.ogorod.ru

как устроить накопители для использования воды в доме

Устройство автономной системы водоснабжения необходимо везде, где нет централизованной сети, то есть в загородных домах и на дачах. Основным источником воды в отдаленных точках обычно является скважина или колодец, но для экономии водных запасов можно обзавестись и альтернативным вариантом, обеспечивающим использование атмосферных осадков. Постараемся разобраться, как устроена система сбора дождевой воды и насколько она эффективна.



Варианты использования атмосферных осадков

С запасами пресной воды в России все в порядке, однако наиболее хозяйственные владельцы частных угодий стали все чаще задумываться о рациональном использовании природных ресурсов. Наряду с солнечными батареями и самодельными ветряками они создают универсальные системы сбора дождевой воды, которые выдают положительный результат в засушливые дни или в периоды, когда заканчивается вода в скважине.

Прекрасный практический опыт существует в Германии, Голландии, Бельгии и других станах Европы. Считая, что воду из крана тратить на смыв в туалетном бачке просто нецелесообразно, европейцы придумали множество схем использования абсолютно бесплатной, но не менее полезной природной воды.



Благодаря применению дождевых вод снижается расход на амортизацию насосного и очистительного оборудования, происходит экономия личного бюджета. Система настолько проста, что при отсутствии полностью готовой заводской модели ее всегда можно собрать своими руками.

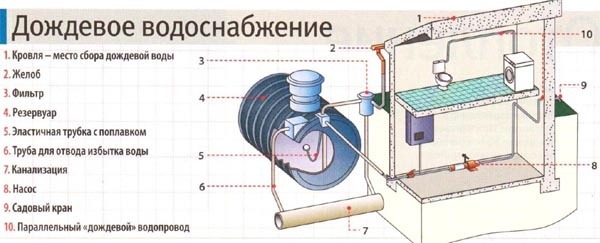

Главное назначение водосборной системы – собрать максимальное количество дождевой воды и переместить ее в накопительный бак. Далее жидкость используют для различных хозяйственных нужд: мытья, стирки, уборки, полива. Для полива дополнительная очистка не нужна, но для душа или мытья посуды воду необходимо отфильтровать. С этой целью в водопроводную разводку врезают несколько фильтров, причем потребуется и грубая, и тонкая очистка.



Резервная емкость с водой может выручить и при дефиците воды из основного источника, и при наступлении форс-мажорных обстоятельств. Если вы надумали почистить колодец, то объемный резервуар позволит и помыться, и постирать, и полить дачные культуры. Вместо одной емкости можно установить несколько, тогда не придется экономить.



Как организовать сбор дождевой воды для дома

Для установки оборудования для сбора дождевых стоков не требуется разрешительной документации или соблюдения каких-либо строгих норм. По своей сути, это вариант обычной водосточной системы, но более рациональный. Чтобы накопление и транспортировка воды были более эффективными, необходимо учесть некоторые нюансы – состояние крыши, виды накопительных резервуаров, возможность быстрой перекачки воды в дом.



Какой должна быть крыша

Бытует народное мнение, что лишь покатые кровли подходят в качестве рабочей поверхности для сбора воды. Действительно, когда вода самотеком стекает в желоба, расположенные по периметру, легче организовать ее передвижение в нужном направлении. Для этого не нужно устанавливать дополнительные «ловушки» и прокладывать коммуникации под крышей.

На самом деле существуют системы, предназначенные и для плоских кровель. При укладке слоев утеплителя и гидроизоляции соблюдают наклон – не менее 3%, а в самой нижней точке устанавливают желоб или лоток для сбора воды.

В числе водосборных устройств плоских крыш значатся и воронки, присоединенные к водосточным стоякам. Стояки могут быть расположены как внутри здания, так и установлены на наружной стене. Для стимуляции движения воды к водоприемной воронке вокруг нее устраивается понижение в радиусе полуметра.

Конструкция воронки может быть разной. Например, для инверсионных крыш предусмотрены двухуровневые, собирающие и отводящие конденсат из-под слоя утеплителя и дождевую воду с поверхности кровли. Традиционные плоские крыши оборудуются водосборными устройствами с одним уровнем, благодаря которому в водосточную систему перенаправляется дождевая вода.

Все виды водоприемных устройств должны оснащаться сетчатой защитой от летучих загрязнений, листвы и пыли. Для лотков, желобов и воронок выпускают защитные устройства в виде перфорированных панелей, сетчатых корзинок и т.д. На эксплуатируемых плоских крышах устанавливается плоская защита заподлицо с поверхностью, на неэксплуатируемых она возвышается над кровлей.



Кроме основной воронки устанавливают несколько резервных, на случай, если главная засорится и выйдет из строя. Все устройства ведут к одному трубопроводу. Он имеет внутреннее расположение, то есть находится под кровлей, и герметичную закрытую форму, чаще вид прямоугольного короба. Гравитационный канал более широкий, сифонно-вакуумный узкий. Выход находится над накопительным резервуаром или поблизости от него.



Форма крыши также не влияет на состав воды, а кровельный материал может стать причиной отравления или заболевания. Как известно, очень опасен асбест, который как раз входит в состав асбестовых плит и шифера. Сейчас эти материалы достаточно редко используются для кровельных работ, но если вы решите обеспечить системой водосбора старый дом, будьте начеку. Также опасны медь и свинец, они могут содержаться в трубах, желобах или крепеже.

Если крыша покрыта оцинкованным железом, керамической черепицей или битумными материалам, вам ничего не грозит. Абсолютно безопасны и современные водосточные системы из ПВХ, наиболее удобные для установки своими руками.



Классификация водосборников и накопителей

Осадки выпадают нерегулярно, поэтому устройств без «перевалочной базы», соединяющих напрямую лотки с точками водоразбора, не существует. Необходимо организовать большое вместилище для хранения собранной воды, которое позволит использовать ее только по мере надобности.

Прототипом всех современных резервуаров стала обыкновенная бочка. Ее и сейчас можно встретить на дачных участках, установленную прямо под водосточной трубой. Эффективность использования бочки условна, так как она обладает небольшим объемом и не подходит для водоснабжения дома. К тому же в ее конструкции не запланирована систем перелива, все излишки выплескиваются за края и поступают в грунт.



Для систем водонакопления изготавливают объемные резервуары, которые можно разделить на две категории:

Материал для всех видов одинаков – это полиэтилен, реже бетон, стекловолокно или сталь. Синтетические накопители дождевой воды лидируют, потому что не уступают по характеристикам аналогам из других материалов, в то же время намного легче их, соответственно удобнее для транспортировки и монтажа. Объем наземных емкостей – от 750 до 2000 л, подземных  — от 2000 до 5000 л.



Большие подземные емкости оснащают поверхностным или погружным насосом для принудительного перемещения воды к точкам водоразбора. Использование различного оборудования требует дополнительной очистки жидкости. Для этого применяют систему фильтрации: на входе в резервуар устанавливают фильтр грубой очистки, такой же – на выходе.

Если вода поступает к раковинам для умывания или мытья посуды, требуются фильтры тонкой очистки с сеточкой не более 5 мкм, а также угольные многоступенчатые установки.



Подходит ли обычная водосточная система

Предположим, ваш частный дом оснащен полноценной ливневкой, включающей комплект желобов и лотков, водосточные трубы, пескоулавливатели и канализационный выход к септику. Возможна ли установка конструкции для использования дождевой воды в доме без кардинальных изменений? Безусловно, но придется дополнить схему накопительной емкостью и сопутствующим оборудованием.

Для начала придется проанализировать состояние аккумулирующей плоскости, то есть крыши. Следует проверить ее целостность, чистоту, а если нужно, поменять кровельное покрытие на более безопасное. Если ливневая конструкция из труб и лотков в порядке, прямо к ней можно присоединить большой полиэтиленовый бак заводского изготовления. В нижней части бака установить штуцер – для аварийного слива.

Если возникнет необходимость в установке большой подземной емкости, придется внести коррективы в старую конструкцию – скорее всего, изменить расположение труб канализации. Вырыв котлован и установив насосное оборудование, придется заново проложить коммуникации для стоков.

Предлагаем два варианта устройства систем использования дождевой воды – с наземным и подземным резервуаром.



Простая система с бочкой: пошаговая инструкция

Для сборки самой легкой схемы потребуется комплект для установки водостоков, фильтр, готовый бак для воды, короткий шланг и крепежная арматура.



Пластиковые желоба, лотки и трубы необходимого размера приобретаем в строительном магазине. Если не устраивает пластик, используем детали из оцинкованной стали, самодельные или заводского изготовления.

Собираем водосточную систему в следующем порядке:

При монтаже водостоков следим, чтобы был небольшой наклон в сторону трубы (2-3 см на 1 м). Размеры труб и желобов зависят от площади крыши. Например, диаметра 80 мм достаточно для оборудования ската 25-30 м². Собирая угловую трубу, к которой будет присоединен резервуар, не забываем вставить фильтр. Таким же фильтром для задержки мусора и песка можно оснастить воронку.



Маркером наносим разметку, определяя высоту установки водоотвода на уровне верхней части емкости.



Вынимаем отпиленный участок и на его место вставляем коллектор.



Герметично закручиваем водоприемник, затем к нему присоединяем шланг. Это сделать несложно, если заранее установить штуцер. Под крышкой резервуара вырезаем отверстие подходящего диаметра, второй конец шланга вставляем в него.



Еще один важный нюанс: грамотно подготовленное основание поможет лишней воде свободно уходить в грунт (или в канализационный приемник), а не разливаться вдоль дома или затапливать фундамент. Участок для установки резервуара засыпают гравием, сверху делают подставку из керамических блоков или кирпичей.

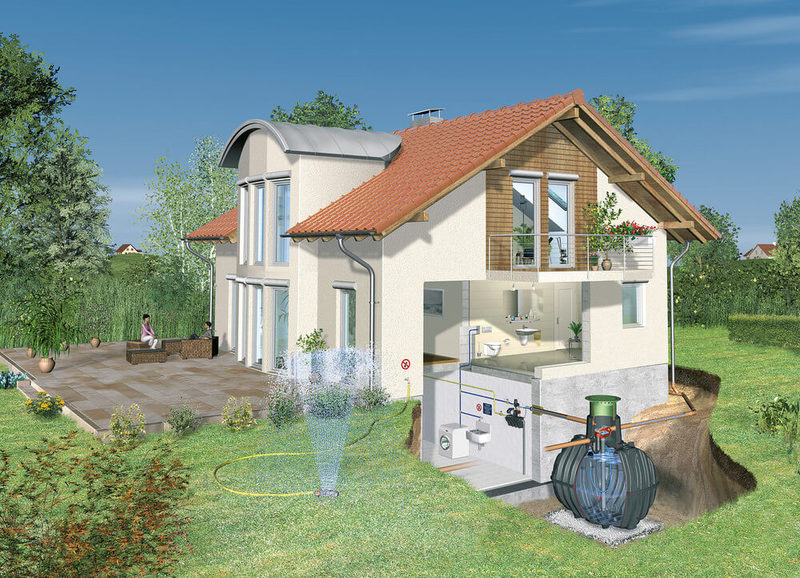

Схема устройства системы с подземным резервуаром

Большая емкость, установленная возле дома, сможет удовлетворить потребность в воде на 50 %. Благодаря специальной разводке дождевая вода будет поступать к точкам водоразбора, не требующим высокого качества жидкости: к туалетным бачкам, кухонным и поливочным кранам. Но и в этом случае устанавливаются фильтры.

Резервуар можно установить под водосточной системой на поверхности почвы, в подвале или специальном котловане, вырытом около дома. Мы выберем третий вариант, при котором емкость будет полностью погружена в грунт, следовательно, не станет занимать свободный участок возле здания и не портить красивый пейзаж своим технологичным видом.



Выбираем емкость объемом 2,5-3,5 тыс. литров, и, исходя из ее габаритов, подыскиваем место для установки. Кроме размеров при рытье котлована обязательно учитываем горизонты грунтовых вод и уровень промерзания. Глубина ямы должна быть примерно на 70 см больше высоты емкости, так как 20 см – гравийно-песчаная подушка, 50 см – слой земли над резервуаром (промерзающий в средней полосе и северных регионах в зимний период).

Далее действуем по схеме:

Безусловно, до подключения электрооборудования необходимо наладить систему подачи воды с крыши и сделать внутреннюю разводку. Установка водостоков происходит традиционным способом, труба через люк подает воду в емкость. Трубопровод из резервуара ведет к определенным, выбранным заранее точкам. Внутри дома, в подсобке или в подвале, оборудовано место для установки насоса, фильтров, контролирующего оборудования.



После монтажа и подключения необходимо произвести контрольный пуск: залить в емкость воды и включить насос. Если все в порядке, жидкость быстро поступит к точкам водоразбора.

Емкость не должна пустовать, так как подвижки грунта могут вызвать деформацию корпуса. Если в период засухи вода заканчивается, необходимо наполнить ее из основного источника. Чтобы не измерять уровень воды с помощью подручных средств, можно с внутренней стороны на стенке нарисовать своеобразную шкалу с делениями в долях или литрах.



Дождевая вода в отопительной системе

В некоторых случаях дождевую воду используют вместо дистиллированной жидкости или антифриза в системах обогрева частных домов. Природные характеристики – мягкость, отсутствие посторонних включений и чистота – делают ее подходящей для заливки в отопительную сеть. Чтобы убрать возможные загрязнения, «пойманные» в атмосфере, ее первоначально прогоняют через фильтр.



Кроме очистительных процедур помогает обогащение жидкости специальными ингибиторами и ПАВами, уменьшающими склонность воды к образованию коррозии и налета. Химические соединения способствуют растворению известковых и других отложений.



Видео о системах сбора дождевой воды

Обучающие информационные видеоролики помогут вам самостоятельно установить накопительную емкость для сбора дождевой воды.

Полезная теоретическая информация:



Подготовка пластиковой бочки для автономного водоснабжения:

Чистота и естественная мягкость дождевой воды позволяют использовать ее для домашних хозяйственных нужд, полива, а иногда – для заполнения отопительной системы. Благодаря большому накопительному баку и насосу, вы всегда сможете задействовать резервный источник воды, актуальный во время опустошения колодца.
