Односкатная крыша своими руками пошагово: технология монтажа

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

При выборе простой конструкции для крыши жилого, подсобного или любого другого объекта, а также пристройки к основному зданию наиболее выгодной является односкатная. Она возводится достаточно просто, нетребовательна к типу фундамента из-за небольшой нагрузки, а также легко впишется в смету любого бюджетного проекта. Односкатная крыша своими руками пошагово возводится в кратчайшие сроки даже одним человеком без привлечения дополнительной техники или людей. Конструкция обладает повышенной функциональностью и надёжностью.

Односкатная крыша своими руками пошагово

Самая частая сфера применения односкатных крыш — бани и хозяйственные постройки

Содержание статьи

Плюсы и минусы односкатной постройки

Для того чтобы понять стоит ли делать выбор в пользу односкатной крыши, стоит оценить какие будут получены преимущества и минимизировать влияние недостатков. К преимуществам следует отнести следующие критерии:

  • Экономичность в плане финансовых затрат не только на стройматериалы, а и на упрочнение стен для повышения их устойчивости к сжимающим и растягивающим напряжениям.
  • Простота проектирования позволит даже неспециалистам строить кровли такого типа и при этом получать оптимальные сроки их эксплуатации, а также отсутствие каких-либо требований к обслуживанию.
  • Возможность обустройства мансарды с панорамным видом.
  • Пониженная парусность крыши при наличии преимущественно направленных ветров и выборе правильного расположения наклона ската.
  • Высокая ремонтопригодность благодаря простоте конструкции стропильной системы и обрешётки.
  • Допускается применение любых кровельных материалов при выборе правильных углов наклона.
Возвести односкатную конструкцию по силам даже неопытному мастеру

Возвести односкатную конструкцию по силам даже неопытному мастеру

Построенная односкатная крыша своими руками пошагово имеет также и ряд недостатков: не выдерживает значительных нагрузок при обильных снегопадах, имеет не совсем эстетичный вид, а также не удерживает кровельный материал при сильных порывах ветра со стороны, противоположной углу наклона ската. По сути для грамотных проектировщиков эти недостатки являются не такими существенными и при необходимости их легко можно превратить в достоинства. Так, например, чтобы не произошло срыва кровли, достаточно насадить на участке деревья или построить рядом здание выше. Для улучшения эстетичности восприятия односкатной кровли достаточно пойти на хитрость и реализовать проект с разноуровневыми наклонами скатов с двух противоположных сторон дома.

Полезная информация! Односкатная крыша не позволяет оборудовать чердачное помещение. Этот факт необходимо учитывать при планировании кровли.

Подготовительные работы

Односкатная крыша своими руками возводится пошагово только после проведения подготовительных работ. От их продуманности полностью зависит срок эксплуатации конструкции. В первую очередь это касается правильности планирования кровли и подбора материалов.

Как сделать односкатную крышу?

Для односкатной крыши угол наклона является основным критерием её надёжности. С одной стороны, чем больше угол, тем эффективнее отводятся осадки, а с другой, он является основным элементом, который должен выдерживать порывы ветра. При суровых зимах со значительным количеством осадков на кровле образуется толстый слой льда и снега, который может создавать нагрузки, превышающие допустимые, в результате которых кровля может деформироваться и проламываться. То есть угол наклона ската по данному критерию должен основываться на особенностях климата.

Внимание! Угол наклона крыши должен быть направлен в сторону наибольших ветровых потоков с целью снижения сопротивляемости им конструкции.

Применение односкатной кровли будет целесообразным далеко не во всех регионах

Применение односкатной кровли будет целесообразным далеко не во всех регионах

Другим фактором, влияющим на наклон крыши, является кровельный материал, который может обладать различной шероховатостью или прочностью. Качественно его применимость для кровли можно разделить по углам наклона:

  • При наклоне ската до 100 допускается применение только рулонных материалов, которые обладают ровной и относительно гладкой поверхностью. К ним относится рубероид, битумная черепица и т. д.
  • При наклоне от 100 до 200 возможно использование рифлёных материалов, таких как шифер, металлический профиль или ондулин.
  • При наклоне ската 280 – 350 применяют гладкие металлические кровельные листы, стыкуемые фальцевым способом.
  • Углы наклона 250-350 подойдут для укладки металлической или керамической черепицы.
Определение угла наклона ската в процентном соотношении и выбор кровельного покрытия

Определение угла наклона ската в процентном соотношении и выбор кровельного покрытия

Важная информация! Большие углы наклона, чем 350 делать не рекомендуется из-за повышения сопротивляемости потокам воздуха и ухудшению обтекаемости, что чревато срывом материала кровли.

Устройство и конструкция односкатной крыши

Устройство односкатных крыш достаточно простое и включает в себя следующие узлы:

  • Стропильная система. Предназначена для восприятия основной нагрузки кровли и равномерного её распределения вдоль всей площади стен объекта. Обычно её изготавливают из деревянных балок с сечением от 50х100 мм, в зависимости от площади крыши и количеству опорных элементов.
  • Изоляционные слои. Укладываются между стропилами и фиксируются на обрешётку и обшивку с внутренней стороны здания. Их роль заключается в обеспечении максимальной защиты объекта и несущих конструктивных элементов от попадания влаги или промерзания.
  • Обрешётка. Предназначена для закрепления кровельного материала и обеспечения достаточных несущих способностей для выдерживания собственного веса и различных предполагаемых нагрузок. Материалом для её изготовления могут быть МДФ панели, обрезные и необрезные доски. Выбор производится в соответствии с типом кровельного материала.
  • Кровельный материал. Позволяет обеспечить отличные эстетические свойства кровли, а также защитить её от осадков.
Виды конструкций односкатной кровли

Виды конструкций односкатной кровли

Статья по теме:

Типы опор для кровли

Опора для кровли выбирается на основании массы конструкции и особенностей кровельного материала. Бывают следующие типы опор:

  • Наслонные. Представляют собой дополнительные конструктивные элементы, которые устанавливаются равномерно по длине ската во внутренней части кровли.
Наслонный тип кровли

Наслонный тип кровли

  • Висячие. Самая простая схема крепления, основанная только на двух опорах, расположенных над стенами здания.
Внешний вид дома с висячими опорами

Внешний вид дома с висячими опорами

  • Скользящие. Крепление к стенам осуществляется на специальную конструкцию с опорой на мауэрлат (обвязку).
Пример скользящей опоры

Пример скользящей опоры

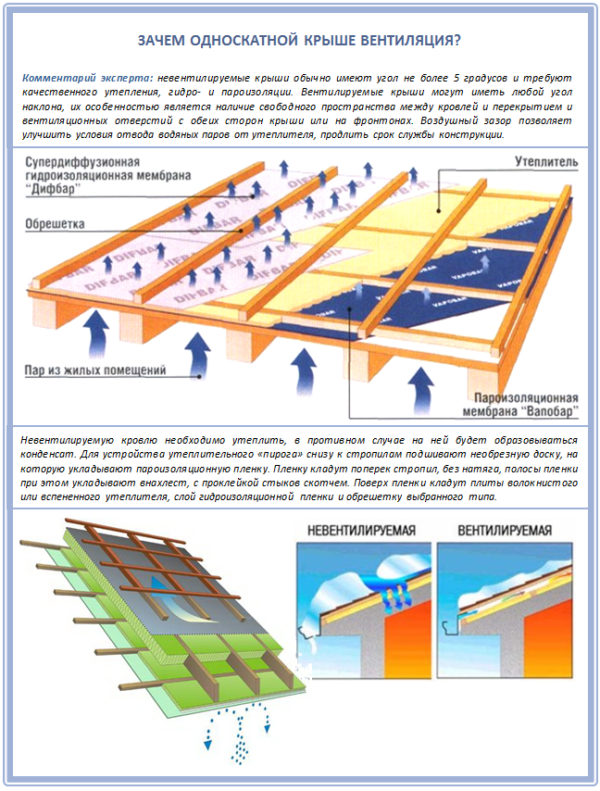

Нужно ли обеспечивать вентилирование подкровельного пространства?

В некоторых конструкциях требования кровельного материала и самого возводимого объекта, в силу особенностей условий его эксплуатации, создают необходимость обеспечения вентилирования кровли. Ярким примером является баня, где разница температур между внутренними помещениями и внешней средой составляет более 100°С. Основная цель — избавиться от образования конденсата и порчи основных элементов. Для реализации вентиляции крыши необходимо предусматривать зазор на фронтонах между покрытием, кровлей и стропильной системой.

Вариант обеспечения качественного вентилирования подкровельного пространства при укладке металлочерепицы

Вариант обеспечения качественного вентилирования подкровельного пространства при укладке металлочерепицы

Создание чертежа

Перед тем как создавать чертёж, необходимо провести замеры обвязки стен, если это не было сделано ранее. После этого, с учётом конкретных особенностей объекта, а также выбранных параметров конструкции следует выполнить расчёт оптимальных параметров угла наклона ската.

Оптимальное расстояние между стропилами должно составлять 1-1,5 м. Шаг обрешётки выбирается на основе требований к укладке кровельного материала. С учётом всех данных создаётся чертёж, а затем проводится расчёт количества стройматериалов, которые потребуется закупить. Дополнительно рекомендуется сделать запас по материалам в размере 10-15% от общего количества.

Чертёж висячей односкатной кровли

Чертёж висячей односкатной кровли

Перечень необходимых инструментов

Проведение строительных работ потребует применения целого ряда инструментов, которые необходимо подготовить заранее, чтобы не прерывать монтаж. Поэтому перед тем как сделать основные элементы конструкции и построить односкатную крышу нужно приготовить следующие инструменты:

  • шуруповёрт для комфортного соединения элементов конструкции;
  • карандаш или маркер для проведения разметки;
  • строительный уровень для корректировки положения частей кровли;
  • степлер для крепления гидроизоляции;
  • молоток для забивания гвоздей;
  • пила для распиливания стропил и обрешётки под требуемые размеры;
  • рулетка для проведения измерений;
  • отвес для контроля вертикального положения.

Односкатная крыша своими руками пошагово – описание этапов работ

После проведения целого ряда подготовительных работ, нужно приступать к монтажу. Этапы установки следующие: установка стропил, укладка обрешётки, настил изоляционных материалов и основной кровли. Каждый этап должен быть продуман заранее: все необходимые инструменты и часть материалов подняты на крышу для удобного доступа к ним. При таком подходе будут отсутствовать простои и задержки, что станет гарантией завершения работ точно в срок.

Установка стропильной системы

Устройство стропильной системы односкатной крыши относительно простое и не потребует наличие опыта проведения данного вида работ или специальных знаний. Однако при этом важно соблюдать последовательность этапов монтажа.

В соответствии с чертежом, на земле распиливаем деревянные балки 150х150 мм по необходимым размерам, прежде чем поднять их на крышу. Затем обязательно их обрабатываем антисептиками и наносим защитный слой. Если это не сделать, то в древесине могут завестись насекомые или другие вредители, которые нарушат прочность конструкции и придётся выполнять их замену.

Распиливаем деревянные балки

Распиливаем деревянные балки

Важно! Все деревянные балки и доски должны быть высушены естественным способом и иметь уровень влажности не более 10%. В противном случае велика вероятность деформирования несущей конструкции со всеми вытекающими из этого последствиями.

Со стороны, противоположной от угла наклона ската, устанавливаем опорные стойки, которые иначе называются фронтонными. На этом же этапе следует установить и дополнительные опоры, если они предусмотрены конструкцией. Они представляют собой в большинстве случаев обычные распорки. Интервал между ними под установку черепицы составляет более 3 м, а для профильных листов – более 6 м.

Установка стропил

Установка стропил

Внимание! При пошаговом монтаже односкатной крыши своими руками обязательно нужно проверять вертикальность стоек, так как даже минимальный угол их наклона может снизить прочность конструкции до уровня ниже минимального расчётного, что приведёт к непредсказуемым последствиям.

Подготовленные балки устанавливаем на деревянную обвязку или мауэрлат с креплением «в лапу», «в чашу» или на стальные штыри. Для первых двух вариантов потребуется сделать соответствующие надпилы мауэрлата и стропил в точках их касания.  Для этого маркером отмечают точку касания, а затем пилой отпиливают уголок на глубину не более 30% от высоты стропила. Дополнительно необходимо устанавливать специальные стальные скобы для увеличения прочности стропил или анкера.

Способы крепления стропил к мауэрлату

Способы крепления стропил к мауэрлату

Усиление крепления на стальные скобы

Усиление крепления на стальные скобы

Интервал установки стропил определяется весом кровельного материала. Ориентироваться следует на такие значения:

  • для лёгких рулонных кровельных материалов оптимальное расстояние между стропилами составляет 1,5-3 м;
  • для листовых материалов и черепицы интервал должен быть 0,7-1 м.
Полезная информация! Все стропила обязательно должны быть уложены в одной плоскости без перекосов для обеспечения надёжного контакта с ними обрешётки.

Статья по теме:

Укладка изоляционных слоёв

Укладка изоляции при монтаже односкатной крыши своими руками пошагово обязательна для тех зданий, которые планируется эксплуатировать в зимний период, с целью повышения их энергоэффективности. Для закрепления теплоизоляции со стороны помещений придётся выполнить обшивку стропил плитами МДФ или досками с толщиной от 10 мм встык. В некоторых случаях допускается укладка гипсокартонных листов с настилом пароизоляционной плёнки для его защиты от конденсата.

Структура кровельного пирога

Структура кровельного пирога

Слой пароизоляции укладывают внахлёст на расстояние 15-20 см с обязательным проклеиванием стыковочных швов специальным скотчем. В местах примыкания к крайним стропилам выполняется их настил на вертикальную поверхность для обеспечения максимальной защиты от влаги.

На следующем этапе производится укладка теплоизоляционного материала. Пошагово выполняя монтаж односкатной крыши своими руками, рекомендуется в качестве утеплителя применять минераловатные материалы, пенополистирол или пенопласт. Важным моментом при их укладке является обеспечение плотного контакта со стропилами без малейших щелей. Щель размеров в 1 мм и длиной в 10 см способна обеспечить теплопотери в несколько киловатт, в зависимости от температуры внешней среды.

Полезная информация! Односкатная кровля может быть утеплена любым теплоизоляционным материалом. Выбор нужно осуществлять на основе его эффективности, стоимости и простоты укладки.
Укладка минераловатного утеплителя в два слоя поверх пароизоляционной плёнки

Укладка минераловатного утеплителя в два слоя поверх пароизоляционной плёнки

Поверх утеплителя обязательно требуется укладка гидроизоляционной плёнки. Способ её укладки аналогичен монтажу пароизоляции. Однако есть существенный нюанс – стыковочные швы должны обязательно попадать на стропила, а закрепление осуществляться на стальные скобы при помощи строительного степлера с шагом 10-15 см.

1 - стропило; 2 - контррейка; 3 - гидроизоляционная пленка; 4 - вертикальная обрешетка; 5 - горизонтальная обрешетина; 7 - пароизоляционная пленка; 8 - гидроизоляционный шов.

1 — стропило; 2 — контррейка; 3 — гидроизоляционная пленка; 4 — вертикальная обрешетка; 5 — горизонтальная обрешетина; 7 — пароизоляционная пленка; 8 — гидроизоляционный шов.

Установка обрешётки и кровельного материала

При пошаговом выполнении монтажа односкатной крыши своими руками под мягкие и рулонные кровельные материалы обрешётку следует устанавливать в виде сплошного слоя. Во всех остальных случаях настилают доски под обрешётку с интервалом 50-80 см. Толщина досок должна быть более 20 мм, а ширина от 10 см. Крепление выполняют на гвозди либо саморезы к стропильной системе. Затем устанавливают ветровые доски, которые будут служить ориентиром при укладке кровельного материала в плане его выравнивания. Однако это не значит, что не требуется контролировать укладку ряда при помощи уровня. Для удобства с двух торцевых частей ската набивают два бруска на расстоянии от стены примерно 0,5 м и натягивают на них нить. Это будет нулевой уровень, по которому необходимо ровнять ряд.

Установка обрешётки под металлочерепицу

Установка обрешётки под металлочерепицу

Укладка кровельного материала производится согласно соответствующей технологии. Монтаж начинают от одного из углов ската и порядно настилают всю кровлю. Способ крепления определяется выбранным материалом.

Укладка металлочерепицы

Укладка металлочерепицы

Полезная информация! Для жёстких листовых материалов крепежи рекомендуется располагать на расстоянии 10-15 см от угла, чтобы не допустить повреждений или деформаций.

На финальном этапе производится обшивка торцевых частей кровли в местах наклона ската.

Монтаж ветровой планки

Монтаж ветровой планки

Обшивка свесов сайдинговыми панелями

Обшивка свесов сайдинговыми панелями

Внешний вид готовой односкатной кровли

Внешний вид готовой односкатной кровли

Заключение

Перед тем, как построить односкатную крышу своими руками необходимо поэтапно продумать проведение всех работ и чётко спланировать расходы. Основные нюансы монтажа были подробно описаны, а также даны рекомендации, позволяющие избежать множества стандартных ошибок.

Видео: строительство односкатной конструкции



Внешний вид готовой односкатной кровли

Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru

Односкатная крыша своими руками: чертеж, расчет, монтаж, фото

Из всех предлагаемых скатных крыш односкатная самая простая и дешевая. И если в России ею обычно покрывают хозяйственные постройки, то в Европе это основной вид кровельных конструкций в секторе частного домостроения. Построенная односкатная крыша своими руками смотрится не так презентабельно, как дома с многоскатными и сложными крышами, но у кровельной конструкции данного типа много преимуществ, где кроме дешевизны, надо обозначить простоту сооружения.

Как сделать односкатную крышу самостоятельно

Преимущества и недостатки односкатной крыши

Кроме выше обозначенных двух преимуществ необходимо в список добавить еще несколько позиций:

  1. Дом с односкатной крышей строится быстро. Если дом или другой тип постройки небольшой, то на это уйдет один рабочий день.
  2. Минимальное количество практически одинаковых стройматериалов.
  3. Если правильно сориентировать скат по отношению к южной стороне света, то такая крыша – плоскость с минимальными теплопотерями.
  4. Минимальный угол наклона – 5 градусов

Что касается недостатков, то они в конструкции также присутствуют:

  1. Невозможно организовать под кровлей мансарду или чердачное помещение.
  2. В регионах с большими снеговыми осадками крыша подвергается большим нагрузкам, для чего приходится усиливать ее конструкцию, увеличивая денежные вложения.
  3. При небольших углах наклона зимой приходится часто очищать односкатную кровлю от снега.

Выбор правильного угла наклона крыши

Этот параметр кровельной конструкции напрямую зависит от погодных условий региона, где проводится строительство дома. В северных районах надо учитывать обильные снегопады, которые наваливают на крышу толстые слои снежной массы, создавая огромные нагрузки на кровлю в целом. Поэтому в таких областях односкатную крышу сооружают под наклоном не меньше 30 градусов.

Как сделать односкатную крышу самостоятельно

Этот показатель снижает нагрузки от снега до 50 кг/м2, что является приемлемым значением даже для плоских крыш. Если угол увеличить до 45, то снежная масса не будет задерживаться на скате. В средней полосе России рекомендуется использовать наклон односкатной крыши в пределах 25-30 градусов.

Если дом возводится в регионе, где преобладают сильные ветра, то подход к выбору угла наклона кровли прямо противоположный. То есть, чем круче скат, тем хуже, потому что увеличивается парусность конструкции. К примеру, крыша с наклоном 45 подвергается пятикратным нагрузкам от ветра, в сравнении с углом в 11 градусов.

Как сделать односкатную крышу самостоятельно

Тип опор кровли

Чисто конструктивно односкатная крыша – это стропильные ноги, которые одним концом упираются в фасадную стену постройки, другим в заднюю. При этом фасадная стена по высоте всегда выше, чем задняя. Это и создает наклон кровли. Чем выше разница высот, тем круче скат.

Соответственно опоры для односкатной крыши выступают стены здания. Но если:

  • пролет дома не превышает 4,5 м, то эта конструкция именно так и собирается;
  • пролет больше 4,5 м, то под стропила устанавливают опорные стойки из досок или брусов.
Как сделать односкатную крышу самостоятельно

Чертеж односкатной крыши в зависимости от пролета дома.

Во втором случае опоры монтируются посередине длины каждой стропилы. Или другой вариант – устанавливают горизонтальный прогон из одного бруса, проходящего под стропилами посередине их длины. Под прогон монтируют стойки. Их количество уменьшают вдвое или втрое.

Перед тем, как прочитать про монтаж односкатной крыши, рекомендуем прочитать статью двухскатные крыши, возможно этот вариант вам, подойдет больше. Также у нас на сайте есть раздел крыши, где описаны и другие виды крыш, виды кровли и стропильных систем, рекомендуем к прочтению.

Односкатная крыша своими руками пошагово

Перед тем как сделать односкатную крышу самостоятельно, надо провести расчет ее элементов. Это касается стропильной системы, а точнее, шага установки стропил и сечения используемого пиломатериала. Оба параметра зависят от того, какой кровельный материал будет покрывать крышу, и каким нагрузкам кровля будет подвергаться.

Что касается ветровой и снеговой нагрузок, то существуют специальные карты страны, в которых эти параметры раскиданы по регионам. В соответствии с регионом строительства и выбираются оба параметра. Карты находятся в свободном доступе. Суммарное значение двух нагрузок определяет общую природную нагрузку.

Вес кровельного материала – также величина не секретная. В сертификате качества ее нет. Она присутствует в технических условиях, которые применяют, как основу требований к технологическому процессу производства. К примеру, 1 м2 профнастила марки Н57-750 толщиною 0,7 мм весит 8,67 кг. Зная площадь ската, можно легко подсчитать давящий на нее вес кровельного настила.

Теперь надо сложить все нагрузки в одно значение и подобрать параметры стропильной системы по таблицам. То есть дальше ничего рассчитывать не надо, потому что таблицы находятся также в свободном доступе. К примеру, если общая нагрузка составляет 100 кг/м2, а длина стропил в пределах 4,5 м, то монтажный шаг составляет 40 см, при этом используются доски сечением 40х150 мм. Если шаг увеличить до 60 см, то для конструкции придется использовать доски 50х200 мм.

Есть вариант проще – воспользоваться онлайн-калькулятором. Сервис выдает достаточно точные параметры.

Кровельный мауэрлат

Расчет односкатной крыши проведен. Можно переходить к монтажному процессу. Начинать его надо с укладки мауэрлата. В конструкции односкатных крыш мауэрлат собой представляет два бруса, которые укладывают поверх торца фасадной и задней стен. Его задача – равномерно распределить по стенам нагрузки, действующие от стропильных ног. То есть нагрузка будет не точечной под каждой стропилой, а общая по всей длине стены.

В качестве мауэрлата можно использовать брус шириною, равной толщине стены, и высотою в пределах 50-200 мм. Здесь важно грамотно его закрепить к торцам стен дома. Вариантов несколько, но самый распространенный:

  • залить по периметру дома армирующий каркас из бетонного раствора, предварительно установив опалубку из досок шириною 100-150 мм;
  • в отрезки фасадной и задней стены установить предварительно шпильки с нарезанной резьбой, которые крепятся к армокаркасу из стальной арматуры сваркой или проволокой, шаг установки – 1 м;
  • после высыхания армирующего пояса на шпильки надевают брус мауэрлата и сверху затягивают гайки с уложенными под них широкими шайбами.
Как сделать односкатную крышу самостоятельно

Установка мауэрлата при монтаже односкатной крыши.

Если армирующий пояс не заливать, тогда в кладку кирпича или блоков, приблизительно ниже 5-6 кирпичных рядов и 2-3 блочных, закладывают скрученную в два или три слоя проволоку диаметром 4-6 мм. Длина закладки должна быть такой, чтобы обернуть проволоку вокруг мауэрлата сверху и закрутить ее. Количество скруток – через каждый метр. Но в углах строения проволоку укладывают обязательно.

Монтаж стропильной системы

Сборка стропил – процесс несложный. Но есть в нем некоторые нюансы, которые влияют на качество конечного результата. Вот алгоритм проводимых строительных операций:

  1. Сначала устанавливают две крайние стропильные ноги по фронтону крыши. Их к мауэрлату не крепят.
  2. Между их концами натягивают нити, которые привязывают к врезанным саморезам. Главное, чтобы они не провисали.
  3. Приподнимая одну или другу ногу и подкладывая под них деревянные вкладыши, выставляют их края (сначала по фасаду, затем по задней стенке) по горизонту, проверяя нити строительным уровнем.
  4. Проводят крепления стропил к мауэрлату с помощью специальные стальные перфорированных уголков и саморезов.
  5. Как сделать односкатную крышу самостоятельно
  6. По уложенным ногам натягивают еще два-три нити, которые с уже натянутыми создадут плоскость кровли.
  7. Устанавливают с выбранным шагом промежуточные элементы стропильной системы по натянутым нитям.
  8. Проводят их крепление к мауэрлату.
Как сделать односкатную крышу самостоятельно

Второй вид стропильной системы

Существуют проекты домов и построек с односкатной крышей, в которых стены возводятся на один уровень. Чтобы создать наклон ската, необходимо собрать фермы из стропильных ног, балок перекрытия и стоек. Это треугольная конструкция, в которой стропила будет гипотенузой, балка перекрытия – длинный катет, стойка по фасаду катет короткий. Фермы собираются не на крыше, а на земле. Затем понимаются на крышу, где устанавливаются с рассчитанным шагом. Обязательно треугольные конструкции выставляются под один горизонтальный уровень по такому же способу, как в предыдущем случае. Если пролет строения большой, то в конструкцию фермы добавляют укосины или стойки, равномерно распределенные по длине.

Если постройка небольшая, то можно фермы не собирать. Для этого по фасаду строения на мауэрлат устанавливаются вертикальные короткие стойки с шагом, равным расчетному расстоянию между стропилами. К нему они и крепятся металлическими уголками. Их длина определяет наклон крыши. Между собой стойки связывают поперечным брусом, который укладывают на торцы стоек. К ним же и крепят. То есть по фасадной стене собирается ферма, прямоугольной формы, как опора для концов стропильных ног.

Монтаж обрешетки

Когда вся стропильная система будет готова, следующий этап – монтаж обрешетки. В зависимости от того, какой кровельный материал по проекту был выбран, выбирается и тип обрешеточной конструкции.

  1. Под гибкую черепицу, битумные рулонные покрытия и фальцевую кровлю укладывается сплошная обрешетка или из досок толщиною 25 мм, или влагостойкой фанеры, или из плит ОСП-3 (влагостойкая). Обязательное условие – оставить между элементами зазор 1 см на случай теплового расширения деревянных изделий. Второе условие – стыковать материалы только на стропильных ногах.
  2. Как сделать односкатную крышу самостоятельно
  3. Под все остальные виды кровельных материалов монтируют разряженную обрешетку. Для этого используют доски толщиною 20-25 мм, шириною 100-1200 мм, или рейки сечением 50х50 мм. Расстояние между элементами определяется размерами кровельных материалов штучного типа: металлочерепица, шифер, ондулин. При этом под два последних обязательно устанавливают три элемента минимум: один посередине, два по краям. Для профнастила основа выбора – несущая его способность. К примеру, под марку профилированного листа НС-45 толщиною 0,7 мм укладывается обрешетка с шагом 40-60 см. Под НС-114 той же толщины с шагом 1,5-2,0 м.
Как сделать односкатную крышу самостоятельно

Крепление обрешетки к стропильной системе производится обычными саморезами по дереву. Их длина – в два раза больше толщины элемента обрешетки. К примеру, если выбраны доски толщиною 25 мм, то длина крепежного изделия не должна быть меньше 50 мм.

Утепления односкатной крыши

В России часто односкатная крыша своими руками строится для хозяйственных построек: гараж, баня и прочие. Поэтому многие владельцы не задумываются об утеплении. Хотя для бани это делать надо обязательно.

Как сделать односкатную крышу самостоятельно

Схема утепления односкатной крыши.

В зависимости от угла наклона ската технология теплоизоляции будет немного видоизменяться. Все дело в том, что чем круче скат, тем больше пространства под ним. А значит, легче будет проводить некоторые операции в чердачном помещении (если так его можно назвать). Рассмотрим именно этот вариант, но предварительно обозначим, что начинать утепление односкатной крыши надо до монтажа обрешетки.

  1. Изнутри чердака по стропильным ногам укладывается полосами гидроизоляционная мембрана. Укладку начинают от нижних концов стропильных ног с нахлестом между полосами 10-15 см. Крепление проводится по стропилам стальными скобами, используя степлер.
  2. Нахлест полос закрывается самоклеящейся лентой.
  3. Изнутри, чтобы теплоизоляционный материал не провалился и не порвал со временем гидроизоляцию, на стропила набивают доски или рейки с шагом 1 м. Можно использовать б/у материал.
  4. Сверху стропильной системы между ногами укладывается утеплитель из мат или плит. Главное требование – ширина утеплителя должна быть чуть больше расстояния между стропильными ногами. То есть он должен входить в зазор впритык к торцам стропил. Таким образом закрываются все щели, которые впоследствии станут мостиками холода. Толщина теплоизоляционного слоя должна равняться ширине стропил.
  5. Сверху утепленную кровельную конструкцию закрывают пароизоляцией по такой же технологии, что и гидроизоляцию.
  6. Монтируется обрешетка.
  7. Монтируется кровельный материал.

Теперь вторая ситуация – небольшой угол наклона односкатной крыши. То есть невозможно проводить какие-либо операции в чердачном помещении.

  1. По стропильным ногам по торцам у нижнего края вдоль набиваются так называемые черепичные бруски сечением 30х30 мм минимум.
  2. На них сверху укладываются поперек стропильной системы отрезки досок толщиною 25 мм. Вместо досок можно использовать фанеру, ДСП, ДВП, ОСП и другой листовой или плитный материал. Можно б/у.
  3. Собой крыша сверху представляет конструкцию в виде нескольких ниш, сформированных стропильными ногами и уложенными на черепичные бруски доски.
  4. Поверх полученной конструкции укладывается гидроизоляция, как и в предыдущем случае. Только пленку настилают так, чтобы она полностью повторила конфигурацию формы ниш.
  5. Теперь в последние укладывают утеплитель.
  6. Сверху кровлю покрывают пароизоляцией.
  7. Монтируют обрешетку.
  8. Монтируют кровельный материал.

В обоих случаях нередко, чтобы создать вентилируемый зазор между кровельным материалом и утеплительным пирогом, устанавливают контробрешетку. По сути, это рейки сечением, равным толщине стропил, которые на последние набиваются. Только не поперек, как обрешетка, а вдоль. И уже на контробрешетку крепят обрешетка.

Критерии выбора кровельного материала

В принципе, основной критерий один – минимальный угол наклона ската.

  1. Мягкую кровлю можно укладывать даже на плоскую крышу.
  2. Профнастил – 5 градусов, если одним листом покрывается полностью длина ската. Если сборка производится элементами, то есть с поперечными стыками, то угол не меньше 20.
  3. Металлочерепица – 10-15 градусов в зависимости от типа и модели материала.
  4. Шифер, ондулин – 20.
  5. Битумная черепица – 11.
  6. Фальцевая кровля – 5.

Полезные советы

Несколько рекомендаций, которые повлияют на качество конечного результата.

  1. Строится односкатная крыша своими руками строго по проекту.
  2. Для ее элементов лучше приобрести пиломатериал не ниже 1 сорта.
  3. Все деревянные конструкции обрабатываются антисептиками и антипиренами. Первые отвечают за биологическую защиту, вторые являются противоогневым средством. Они так и наносятся: сначала антисептик, после высыхания антипиренное средство.

Заключение по теме

Итак, была разобрана тема – как построить односкатную крышу: пошаговая инструкция, нюансы монтажного процесса и правила сборки. Выполнение всех требований сооружения обязательны, строго нужно придерживаться последовательности проводимых операций. При кажущейся простоте конструкции в один скат, не значит, что стоит относиться к ней «с прохладцей». Крыша возводится на долгое время, поэтому конструкция должна быть прочной и надежной.

stroim-dom.net

Как сделать крышу односкатную своими руками

Крыша односкатная – пожалуй, самый простой вариант кровли. Этот тип конструкции идеально подходит для обустройства гаража, веранды, различных малогабаритных строений, но может быть применен и при строительстве небольшого жилого дома. Если знать, как сделать крышу односкатную своими руками, какие материалы использовать и как правильно производить монтажные работы, то можно не привлекать к данным работам строителей.

Как сделать крышу односкатную своими руками

Как сделать крышу односкатную своими руками

Содержание статьи

Чем хороша односкатная крыша?

Выбирая тип кровельной конструкции, важно знать преимущества и недостатки каждого варианта. Только в этом случае получится определить тот самый, который идеально подойдет в отдельно взятом случае. Но, так как в этом материале речь идет об односкатной кровле, то следует описать ее преимущества и сказать несколько слов о недостатках.

Односкатные крыши

Односкатные крыши

Достоинства односкатной кровли:

  • максимальная простота конструкции – построить ее можно самостоятельно, обладая незначительными строительными навыками;
  • возможность использования любого кровельного материала;
  • незначительная парусность, что позволяет обустраивать такую кровлю даже в ветреной местности;
Беседка с односкатной крышей

Беседка с односкатной крышей

Важно! При строительстве кровли на ветреных участках важно учитывать розу ветров.

  • небольшой вес;
  • возможность экономить деньги и строительные материалы;
  • при необходимости даже под такой кровлей можно обустроить небольшую мансарду.

Но односкатная кровля не лишена и недостатков. К ним можно отнести:

  • скромный внешний вид, хотя при желании даже такую кровлю можно превратить в настоящее произведение искусства;
  • то, что чердак и мансарда не получатся большими.
Пример односкатной крыши

Пример односкатной крыши

Особенности проектирования

Несмотря на то, что конструкция односкатной кровли довольно проста, все же необходимо учитывать ряд нюансов при проектировании этого варианта. В целом, при разработке проекта односкатной крыши самое важное – выбрать правильно направление ската. Для этого достаточно знать розу ветров местности, где происходит строительство. Если кровля правильно ориентирована, то ей не страшен даже самый сильный ветер. А мусор или снег, скапливающийся на крыше, будет просто унесен им.

Проект дома с односкатной крышей.

Проект дома с односкатной крышей

Внимание! Если односкатную кровлю относительно направления ветра сориентировать неправильно, то высока вероятность, что ее просто сорвет. Данные относительно розы ветров можно выяснить в метеорологическом центре.

Баня с односкатной крышей

Баня с односкатной крышей

Крыши односкатные могут быть как невентилируемые, так и вентилируемые. Первые часто обустраиваются над навесами, террасами. У них небольшой угол наклона – около 3-6 градусов. Можно отказаться от необходимости создания ряда дополнительных конструктивных элементов, а значит, упростить и саму конструкцию. Но ухаживать за такой кровлей нужно внимательнее – недостаточно лишь счищать снег, чтобы снизить снеговую нагрузку, важно следить, чтобы дерево было обработано влагозащитными составами.

Крыша вентилируемая обустраивается на домах или банях. Но тут уже требуется делать кровлю несколько по-другому, так как в таких помещениях нужно обеспечивать особый микроклимат. В этом случае необходимо озаботиться обустройством слоев гидроизоляции и вентиляции.

Устройство вентиляции односкатной крыши из профлиста

Устройство вентиляции односкатной крыши из профлиста

В любом случае, стропильная система у односкатной кровли достаточно простая. То есть в этом случае стропила упираются одним краем в мауэрлат, обустраивается фронтон, который дает возможность сделать определенный угол наклона.

Важно правильно спроектировать односкатную крышу

Важно правильно спроектировать односкатную крышу

Конструкция системы стропил будет зависеть от ширины кровли. То есть если расстояние между опорами стропил составляет около 4,5 м или менее, то ноги укреплять дополнительно не нужно. Если же пролет будет больше, до 6 м, то устанавливаются подстропильные ноги. А если пролет составляет 6-12 м, то в середине пролета устанавливается прогон под стропильными ногами, а по обеим сторонам от него монтируются подстропильные ноги. Если же пролет будет достигать 16 м, то потребуется монтаж двух опор из прогона, стоек и лежня.

Калькулятор расчета нагрузки на стропила односкатной крыши

Перейти к расчётам

Калькулятор расчета длины стропила односкатной кровли

Важно! Дополнительные опоры устанавливаются не далее 6 м от стен. А между установленными стойками-опорами не должно быть более 1/3 длины всего пролета, и эти стойки скрепляются специальной схваткой.

Важность параметров уклона скатов

Угол ската, выбор материалов для кровли и многие другие аспекты регламентированы особыми документами:

  • строительными нормами и правилами СНиП 2.08.02-89, которые носят название «Общественные здания и сооружения»;
  • строительными нормами и правилами СНиП 3.04.01-87 с названием «Изоляционные и отделочные покрытия».

Также в качестве руководства могут быть использованы и другие СНиПы. Только на основе рекомендаций, приведенных в них, можно сделать ту кровлю, которая будет надежной и крепкой, сможет выдержать сильные ветровые и снеговые нагрузки, а главное – будет правильно построенной.

Конструкция пристройки с односкатной крышей

Конструкция пристройки с односкатной крышей

Чтобы произвести все расчеты, важно знать угол ската кровли, который определяется в зависимости от условий эксплуатации кровли, используемых для ее постройки материалов и ряда других аспектов. Например, снег лучше всего сходит с кровли самостоятельно, если угол ее наклона составляет 45 градусов. А вот при небольших углах самостоятельное схождение снега становится затрудненным. В местностях, где превалируют сильные ветра, важно помнить, что при угле ската в пределах 10-45 градусов давление ветра будет усиливаться в 5 раз.

На заметку! Кровли с углом ската более 10 градусов считаются скатными, менее 10 – плоскими.

Таблица. Угол наклона в зависимости от осадков.

Норма осадковУгол наклона, градусы
Небольшая30
Значительная45 и более
Угол ската крыши зависит от некоторых факторов

Угол ската крыши зависит от некоторых факторов

Материалы для односкатной кровли

Материал для кровли — не важно, для односкатной или любого другого типа — должен быть подобран качественный. От этого будет зависеть ее долговечность и надежность. Рассмотрим, какие материалы могут понадобиться.

  1. Брус, из которого производится монтаж стропильной системы и мауэрлат. Древесина должна быть качественной, с влажностью не более 20%. Идеальный вариант породы – лиственница, но можно рассматривать и другие хвойные. Сечение будет напрямую зависеть от параметров кровли, но должно быть не менее 100 мм. Перед использованием древесина обрабатывается различными защитными составами.
  2. Доска для создания обрешетки. Для этой цели может быть использована менее качественная древесина. Главные качества, на которые следует обратить внимание – влажность (она должна быть незначительной), а также отсутствие большого количества сучков.
  3. Доска для создания торцевой планки. Иногда она может быть заменена специальными доборами, как в случае с металлочерепицей. Древесина должна быть качественной

    Древесина должна быть качественной

  4. Крепеж. Это могут быть гвозди, саморезы, анкера. Они должны быть устойчивыми к воздействию влаги.
  5. Гидроизоляционный материал, утеплитель.
  6. Материал кровельный. Обычно выбирается в зависимости от бюджета и климатических особенностей региона.
Кровельные материалы

Кровельные материалы

На заметку! Перед тем как покупать материал, нужно посчитать необходимое количество. И это – задача не из простых. Лучше всего попросить помощи у опытных сметчиков и строителей либо использовать онлайн-калькуляторы.

Количество бруса для стропильной системы зависит от параметров ската. Например, длина каждой стропильной ноги будет влиять на его длину и высоту. Важно учитывать, что шаг между стропилами будет варьироваться в пределах 60-100 см. И он сильно зависит от толщины брусового материала. Доски для обрешетки выбирают в зависимости от типа кровельного покрытия, рекомендуемого шага. Если говорить о ветровой доске, то здесь важно учесть периметр ската.

Общая схема устройства края кровельного ската

Общая схема устройства края кровельного ската

Количество утеплителя и гидроизоляции будет зависеть от площади всего ската. От этого же зависит и количество кровельного материала. Важно учитывать запас, который местами может быть использован для создания нахлестов.

Цены на брус

Брус

Кровельное покрытие

Кровельное покрытие может быть использовано разное, однако бездумно покупать его все же не стоит. Выбор стоит сделать еще на этапе проектирования. Учитывать нужно следующие аспекты.

  1. Тип строения. В зависимости от того, на каком строении создается кровля, будет зависеть и ряд ее конструктивных особенностей.
  2. Эксплуатационный срок материала. Каждый вариант имеет свои показатели качества, надежности, долговечности и т. д.
  3. Стоимость покрытия. Пожалуй, в современных экономических условиях – один из важнейших показателей.
  4. Простота/сложность монтажа. Ряд материалов требует особых навыков монтажа.
  5. Внешний вид. Материалы могут отличаться внешним видом в значительной степени – какие-то смотрятся дорого, какие-то – банально и дешево.
Выбор кровельного покрытия для односкатной крыши

Выбор кровельного покрытия для односкатной крыши

Для оформления односкатной крыши могут быть использованы такие материалы как ондулин, металлочерепица, профлист, битумная черепица, мембранное покрытие, рубероид, шифер и т. д. Чаще всего применяются профлист, обычный шифер, ондулин. Они отличаются невысокой ценой, простотой монтажа, долговечностью, что сказывается на выборе в их пользу.

Таблица. Зависимость выбора материала и уклона кровли.

МатериалУгол ската, градусы
Мембранная крыша2-5
Профнастил8-12
Гибкая черепица на основе битумаМенее 11
Шифер20-35
Фальцевая кровля18-30
Металлочерепица20-30
Рубероид5
Керамическая черепица22 и более

Калькулятор расчета количества шифера на кровлю

Перейти к расчётам

Цены на различные виды шифера

Шифер

Делаем крышу своими руками

Пошагово рассмотрим процесс создания кровли пристройки, имеющей один скат, самостоятельно.

Шаг 1. Определившись с проектом и решив, какой будет создаваться односкатная кровля, можно приступать к ее монтажу. Первым делом требуется уложить мауэрлат, на который и будет опираться система стропил. В данном случае мауэрлат нужно закрепить на несущей стене пристройки и на параллельной ей несущей стене. Для начала следует в тело стены установить болты.

Вначале устанавливаются болты

Вначале устанавливаются болты

Шаг 2. Далее нужно просверлить в брусе, подобранном для мауэрлата, отверстия под болты. Чтобы нанести отметки на брус, по которым будут выполняться отверстия, можно уложить его поверх болтов и постучать в области них молотком. На дереве останутся отпечатки. Вот по ним и изготавливаются отверстия нужного диаметра.

В брусе сверлятся отверстия

В брусе сверлятся отверстия

Шаг 3. После этого мауэрлат нужно установить на его законное место, надев отверстиями на болты. А в области верхней части отверстий нужно сделать выемки для гаек, которыми мауэрлат будет притягиваться к торцу стены.

Установлен мауэрлат

Установлен мауэрлат

Проделываются выемки для гаек

Проделываются выемки для гаек

Шаг 4. Требуется закрутить все гайки на болтах, держащих мауэрлат.

Закручиваются гайки

Закручиваются гайки

Шаг 5. На мауэрлате нужно сделать разметку по местам крепления стропил в соответствии с выбранным шагом. Для этого используются карандаш и угольник.

Нанесение разметки

Нанесение разметки

Шаг 6. Также на стене дома, противоположной предыдущей, крепится второй брус на болты, только закрепляется он выше в соответствии с выбранным углом ската. И на него также наносится разметка для установки стропильных ног.

Крепление второго бруса

Крепление второго бруса

Шаг 7. Стропильные ноги нужно подготовить к установке – обработать деревозащитными составами, а затем – сделать необходимые спилы, которые позволят их установить.

Создание спилов на стропильных ногах

Создание спилов на стропильных ногах

Шаг 8. В соответствии с нанесенной разметкой стропильные ноги нужно установить. Один край упирается на мауэрлат, а второй – на доску, закрепленную на стене. Доски важно зафиксировать при помощи крепежного элемента.

Установка стропильных ног

Установка стропильных ног

Процесс установки стропил

Процесс установки стропил

Шаг 9. Далее останется только сделать обрешетку – перпендикулярно стропильным ногам. И закрепить на ней выбранный кровельный материал.

В данном случае отмечается значительная экономия материалов, так как не нужно отдельно изготавливать фронтон – его заменит стена дома. В противном случае понадобится сделать подъем стены до требуемого уровня крыши или же создать фронтона кровли. Но и расход материалов будет больше.

Схема сооружения стропильной системы односкатной крыши над пристройкой

Схема сооружения стропильной системы односкатной крыши над пристройкой

Также монтаж односкатной крыши, если она слишком большая, подразумевает установку дополнительных опор – подстропильных ног. Они одним концом должны упираться в балки перекрытия, давая опору стропилам. Это позволит избежать прогиба кровли под своим собственным весом. Если этой мерой пренебречь, то брус, использованный для создания стропил, со временем начнет провисать и может деформироваться, что отрицательно скажется и на состоянии остальных элементов кровли, в том числе и самого кровельного покрытия.

Если нужно укладывать теплоизоляционные материалы, а также гидроизоляцию, то они монтируются на этапе, следующим за созданием обрешетки. К ней сначала фиксируется гидроизоляционный материал (для крепления можно использовать строительный степлер), после чего укладывается слой утеплителя. Но понадобится смонтировать и уровень контробрешетки, к которой непосредственно будет прикрепляться сам кровельный материал.

Утепление односкатной крыши

Утепление односкатной крыши

На заметку! В качестве утеплителя можно использовать разные материалы. Но лучше всего себя показала базальтовая вата.

Процесс укладки кровельного покрытия будет зависеть от того, какой материал был выбран. Важно максимально придерживаться технологии укладки того типа материала, который используется. Обычно инструкции по монтажу предоставляет производитель покрытия.

Цены на доски строительные

Доски строительные

Видео – Создание односкатной кровли

Односкатная крыша – прекрасный вариант простой кровли, который позволит сэкономить деньги и время. С задачей ее возведения справиться сможет любой, даже начинающий строитель. Это – наилучший вариант для обустройства беседок, пристроек и простых сооружений на приусадебном участке или возле частного дома.

krysha-expert.ru

Односкатная крыша своими руками. Пошагово.

Монтаж крыши – это финальный этап в строительстве любого дома. При выборе конструкции крыши следует отталкиваться от того, что она должна отличаться долговечностью и хорошими эксплуатационными характеристиками. Односкатная крыша – это экономичный вариант с точки зрения финансов и самый простой по технологии возведения, поэтому ее построить своими руками сможет даже человек профессионально не занимающийся строительством. Но даже в случае возведения односкатной крыши, существуют особые нюансы строительства и выбора строительных материалов, о чем мы и расскажем в данной статье.

Односкатная крыша своими руками

Односкатная крыша – это универсальный выбор для всех видов постройки: включая несколько этажный жилой дом, промышленные сооружения, а также для гаража, веранд, дач, бытовок и небольшим пристройкам к основному зданию.

Основные преимущества и недостатки односкатных крыш

Перед выбором и монтажом любой конструкции в постройке, следует учесть все достоинства и недостатки. Вполне вероятно, что односкатная крыша может вас устроить дешевизной и легкостью монтажа, но расстроить рядом других особенностей.

Достоинства:

  • Небольшая сложность монтажа и эксплуатации. Низкий вес конструкции и всех ее отдельных элементов позволяет произвести строительство данного типа крыши самостоятельно
  • Невысокая парусность. Этот аспект – безусловное преимущество односкатной крыши по сравнению с двускатным вариантом, так как значительно уменьшается парусность, благодаря чему конструкция гораздо более долговечна и ее можно устанавливать в местностях с повышенной ветреностью
  • Нет ограничений по выбору типа кровельного материала. Крыша может располагаться под любым углом, в том числе быть абсолютно плоской, что позволяет использовать любой кровельный материал, в том числе мембранную или инверсионную кровлю
  • Современный дизайн. Устройство односкатной крыши позволяет строить ее в несколько этажей, что открывает множество вариантов для создания запоминающегося экстерьера строения
  • Контроль ската воды. С таким типом крыши можно регулировать положение стока воды и полностью избежать ската влажности на одной стороне здания

Недостатки:

  • Небольшая площадь под чердак. Чем меньше уровень ската, тем меньше пространства остается под чердачное помещение
  • Менее примечательный внешний вид по сравнению с двухскатной крышей. Этот недостаток полностью нейтрализуется использованию несколько этажной конструкцией

Расчет количества материалов на односкатную крышу

Если Вы полностью определились с целесообразностью постройки односкатной крыши, то самое время начать расчет количества необходимого материала на конструкцию. Данный вопрос лучше всего доверить специалистам из строительных компаний. Практически в любом проверенном строительном магазине Вам смогут рассчитать количество необходимого материала исходя из плана постройки. Если нет желания обращаться к специалистам и тратить финансы, то можно воспользоваться различными строительными калькуляторами, которые несложно найти практически на любом ресурсе в интернете, который предлагает материалы или услуги по строительству.

Расчет количества материалов на односкатную крышу

На количество бруса и размер его сечения влияет длина стропил на односкатной крыше. Также стоит учитывать, что чем тоньше брус, тем меньшую нагрузку он может вынести и поэтому стропила стоит устанавливать более плотно друг к другу.

Что касаемо кровельного материала, то на его выбор влияет площадь ската, а также уровень уклона крыши. В равнинных местностях более предпочтительно будет построить крышу с минимальным наклоном, что снизить парусность и дать множественным ветрам без проблем обдувать кровлю. В местности, где нет сильных ветров, следует сделать больший наклон, чтобы осадки самостоятельно стекали с поверхности крыши. Наилучшим вариантом – будет сделать наклон крыши в 20 градусов, благодаря чему такая крыша актуальна как в местностях с сильным ветром, так и с умеренным, где поток воздуха будет замедляться ближайшими постройками и деревьями.

Наклон крыши влияет также на выбор кровельного материала. Такие материалы: шифер, черепица, профнастил и многое другое, можно монтировать на крышах с наклоном в 20 градусов, но вот рулонное покрытие можно использовать только в крышах, строящихся под углом в 10 градусов. Ребристость поверхности также заставляет внести свои коррективы в выбор кровельного материала: чем более гладкая кровля, тем меньше следует делать наклон крыши, что обусловлено, в первую очередь, соскальзыванием осадков с крыши.

Ребристость поверхности также заставляет внести свои коррективы в выбор кровельного материала: чем более гладкая кровля, тем меньше следует делать наклон крыши, что обусловлено, в первую очередь, соскальзыванием осадков с крыши

При расчете необходимого количества досок, необходимо учитывать тип кровли, т.к. у любого кровельного материала свои требования к монтажу и шагу обрешетки. Чаще всего для кровли применяется черепица (шаг обрешетки 300 мм) и шифер (шаг обрешетки 440 мм). Если пренебрегать правилами монтажа, то чаще всего поверхность кровли разрушится уже в первые годы эксплуатации. Проще всего обстоит дело с гибкой кровлей, где нет четких требований к шагам обрешетки и наклону крыши.

Односкатная крыша своими руками пошагово

Перед монтажом крыши необходимо составить план строения исходя из параметров конструкции и типа постройки. Составить план можно самостоятельно, заказать у профессионалов или же скачать готовые чертежи из интернета. К счастью, большое количество строительных форумов и сайтов данной тематики предоставляют множество готовых вариантов, в которых можно вносить коррективы исходя из Ваших собственных требований. Далее идет процесс закупки материалов и непосредственно возведение крыши.

Составить план можно самостоятельно, заказать у профессионалов или же скачать готовые чертежи из интернета

Отдельно стоит рассмотреть крыши с вентиляцией или без нее. Первые предпочтительно устанавливать в постройках, где необходимо создать комфортный микроклимат без застоявшегося воздуха, а также в случаях, где в помещении концентрируется большой уровень влажности (бани или бассейны). Вентиляция происходит благодаря промежуткам между теплоизоляционными слоями кровли, а также с помощью специальных отверстий, которые находятся по бокам крыши. В зимний сезон не стоит забывать про уборку снега с крыши, чтобы улучшить работу системы вентиляции. Что касаемо крыш без вентиляции, то они проще в монтаже и применяются для складских строений, бытовок или садовых строений.

Установка стропильной системы

Первый шаг в возведении крыши – это монтаж стропильной системы. Стропильная система может быть треугольной формы или же располагаться на разных уровнях строения. Выбор стропильной системы не влияет на качество и устойчивость конструкции, данные параметры в обоих случаях равны.

Треугольная стропильная система характеризуется большим количеством затрат на пиломатериалы, т.к. в нее входят балки, стойки и стропила. К ее преимуществам можно отнести легкость монтажа, что обусловлено возможностью смонтировать конструкцию на земле, а потом уже с помощью лебедок поднять на необходимый уровень и произвести монтажные работы. Также такой тип стропильной системы не требует наращивания несущих стен. Пример крыши с треугольной стропильной системой Вы можете увидеть на фото ниже.

Установка стропильной системы

Стропильная система, располагающаяся на разных уровнях здания, напротив требует увеличения несущих стен, т.к. в них должны упираться стропила, для укрепления всей конструкции в целом. Преимуществом такого способа возведения крыши – низкий расход пиломатериалов.

Для крепления стропильных ног используются опоры и откосы, на количество которых влияет: вес стропильной ноги, наклон ската, общая длина ноги, расстояние между кровлей и стеной, а также слой теплоизоляции и кровельный материал.

Установка мауэрлата

Мауэрлат монтируется на несущие стены или между балками стропильной системы, на него устанавливается нижний край стропил. Так как мауэрлат подвержен коррозии, то для увеличения срока эксплуатации, его следует монтировать на стену, покрытую гидроизоляционным материалом.

Установка мауэрлата

Технология крепления мауэрлата различается в зависимости от материала, из которого построена несущая стены:

  • Для крепления мауэрлата в кирпичные стены используется специально обожжённая проволока
  • Если из пористого материала, вроде пеноблока или шлакоблока, то крепления осуществляется за счет арматуры
  • Если несущая стена состоит из бруса, то крепление мауэрлата происходит за счет анкерных болтов

Монтаж подстропильных ног и балок перекрытия

Для лучшего крепления стропильной системы не будет лишним установить балки перекрытия, которые монтируются в специально вырезанное отверстие в мауэрлате. Необходимо следить за тем, чтобы зазор между стропилом и мауэрлатом был как можно менее низкий – это обеспечит устойчивость конструкции. Стропильные ноги следуют устанавливать между собой с тем же шагом, с которым установлены балки перекрытия.

Монтаж подстропильных ног и балок перекрытия

При большой ширине пролета стропильной системы необходимо устанавливать подстропильные ноги, которые предотвращают пригибание бруса. Шаг между подстропильными ногами зависит от длины пролета, рекомендуется устанавливать через каждые 3 метра.

Монтаж обрешетки

Обрешетка – это неотъемлемая составляющая любой крыши, т.к. именно на обрешетку крепится гидро- и теплоизоляция. Крепление обрешетки производится с помощью самых гвоздей к стропилам. На шаг между обрешеткой влияет конструкция крыши и тип кровельного материала. Рекомендуется обрешетки обработать специальными антисептическими средствами с составом алкидной смолы, для придания древесине антикоррозийных свойств и защиты от вредителей. Также такие пропитки позволяют снизить горючесть пиломатериала, поэтому дополнительно рекомендуется им обработать все компоненты крыши из древесины.

Монтаж обрешетки

Если односкатная крыша включает в себя мансарду, то на месте окна не устанавливается обрешетка, но дополнительно монтируется пара перемычек, на которые устанавливается окно.

Работы по утеплению крыши

Для утепления крыши используются специальные теплоизоляционные материалы: минеральная вата, утеплители из полистирола и целлюлозные утеплители. Если односкатная крыша своими руками имеет наклон, то лучше всего будет использовать мягкие утеплители, они обладают низкой проводимостью тепла и просты в монтаже. Толщина теплоизоляционного слоя должна быть не меньше 10 см, в северных регионах России слой толщину увеличить, вплоть до того, что использовать несколько слоев теплоизоляции.

Если крыша плоская, то используется в качестве утеплителя керамзит или древесные опилки, такой тип материала дешев и обладает дополнительно отличными гидроизоляционными свойствами.

Инструкция по установке теплоизоляции:

  1. Внахлест к обрешетке прикладывается гидроизоляционный слой, для крепления используют строительный степлер
  2. В пространство между стропилами закладывается слой теплоизоляции
  3. Производится монтаж контробрешетки, на которую крепят паробарьер

Монтаж кровли

От выбора типа кровли целиком зависит конструкция крыши. Монтаж разных кровельных материалов различен между собой, поэтому при установке нужно в точности следовать инструкциям от производителей. Дополнительным помощником в строительной работе могут служить множественные видео по установке кровли, которые можно в большом количестве найти в интернете.

Монтаж кровли

В качестве заключительных работ, на крышу можно установить дополнительное оборудование вроде флюгеров, водостоков и различных декоративных элементов.

Уход за односкатной крышей

Чаще всего крыши приходят в негодность из-за большого количества осадков, особенно это касается зимнего сезона. Снег не только может подвергать коррозии пиломатериалы, из которых создана крыша, но также большие снежные завалы создают большое давление на стропила и могут быть привести к разрушению конструкции. Помимо очистки крыши от снега не следует забывать про ежегодный осмотр кровельного материала, при котором с крыши следует убирать весь скопившийся мусор.

Чаще всего односкатную крышу устанавливают для гаража, поэтому предлагаем видео-инструкцию по установки крыши данного типа на гараж:

Вам понравится

svoimirukami.lesstroy.net

Односкатная крыша — 125 фото особенностей конструкции и ее особенности

Односкатная крыша будет идеальным решением для монтажа своими руками, её конструкция достаточно проста и незамысловата. Дома с односкатной крышей очень популярны в дачном строительстве, так же такие кровли востребованы при сооружении гаражей, бань, придомовых построек и т.д.

В данной статье подробно описана технология строительства кровли с одним скатом, приведены основные рекомендации к строительству, представлены фото односкатных крыш, оговорены основные достоинства кровли такого типа и т.д.

Преимущества односкатной крыши

Помимо незатейливого, доступного даже непрофессионалу процесса монтажа, такой вид кровли имеет массу дополнительных преимуществ, делающих его востребованным в строительстве. Достоинствами такой кровли считается:

  • относительно небольшая масса;
  • приемлемые издержки на обустройство;
  • имеющаяся возможность использования различных видов строительных материалов;
  • возможность доступного монтирования дымоходов, системы водостока и т.д.

Несмотря на то, что односкатная кровля отличается простотой и незамысловатостью, её можно интересно обыграть с помощью дизайнерских решений, тем самым украсив свой участок.


Подготовка к строительству

Перед началом работ, очень важно составить грамотный чертеж односкатных крыш, адаптированный к климатическим особенностям вашего региона, именно ориентируясь на них, определяется необходимый в каждом конкретном случае угол наклона.

После необходимо определиться с кровельным материалом, который будет использоваться в процессе монтажа. Именно от угла наклона односкатных крыш напрямую зависит подбор этого материала. Так, например, мягкая черепица или рубероидное покрытие смело можно использовать на крышах с углом до 10 градусов.

Если угол наклона кровли составляет 20-30 градусов, то в качестве кровельного материала прекрасно подойдет шифер или профнастил. Если наклон достаточно большой, более 35 градусов, то при строительстве лучше использовать металлочерепицу.

Правильный подбор кровельного материала – очень важный подготовительный этап перед началом строительства. Нужно найти такое покрытие, которое позволит своевременно и благополучно удалять атмосферные осадки с поверхности.

Приступаем к монтажу

Для самостоятельного возведения кровли необходимо подготовить все необходимые стройматериалы и инструменты. Все деревянные элементы, которые будут использованы в процессе монтажа, должны отвечать нормам качества, иметь влажность не выше 22%.

Дополнительно материалы из дерева лучше всего обработать специальными антисептическими средствами. Не стоит забывать о крепежных элементах: ригелях, подкосах, распорках, которые обязательно понадобятся в процессе монтажа односкатной крыши.


Шаг 1. Монтаж стропильной системы. Она полностью зависит от габаритов планирующегося строения, и от стройматериалов, используемых для возведения стен постройки. Стропила устанавливаются на мауэрлат. Если размеры строящейся конструкции небольшие, а длина пролета не больше 4,5 метров, то устройство стропильной системы окажется несложным, она будет включать в себя мауэрлатный брус и саму стропильную опору.

В случаях, когда размеры постройки достаточно габаритные, то помимо вышеперечисленного, понадобится установка дополнительных подстропильных ног.

Важно для обустройства стропильной системы использовать высококачественные материалы, это обеспечить безопасность и долгий срок службы односкатной кровли.

Шаг 2. После установки стропил, на них постепенно укладывают доски, а сверху дощечек – пароизоляционную пленку. Полоски пароизоляционного материала должны быть уложены внахлест друг на друга и соединены строительным скотчем.

Шаг 3. Укладка утеплителя. Толщина этого слоя должна быть более 20 см., внимательно следите, чтобы при кладке утеплителя не оставалось щелей.

Шаг 4. Монтаж гидроизоляционного слоя. Он должен располагаться на небольшом расстоянии от утеплителя, для этого, между слоями подкладываются бруски из дерева. Гидроизоляционный материал прикрепляется с помощью специального строительного степлера.

Шаг 5. Обрешетка. Сверху получившегося «кровельного пирога» с помощью реек или деревянных брусков возводят обрешетку.

Шаг 6. Покрытие крыши кровельным материалом.


Надеемся, что мы смогли ответить на волнующий вас вопрос: «Как сделать односкатную крышу своими руками?». Главное в этом деле – тщательно рассчитанный проект кровли, правильно выбранный угол наклона, качественные материалы. Тщательно подготовьтесь к процессу строительства и у вас все получится!

Фото односкатной крыши


Также рекомендуем посетить:

mojdominfo.ru

Односкатная крыша своими руками — пошаговая инструкция (фото, видео, схемы)

Односкатная крыша является наиболее простым в устройстве типом крыш. В ней нет каких-либо сложных элементов, она устанавливается на несущие стены, которые имеют различную высоту.

Содержание статьи

Обычно такая крыша используется при строительстве надворных построек: гаражей, бань, веранд, сараев, но также нередко встречается и при строительстве частных домов и дачных домиков. Итак, давайте же разберемся, как же изготавливается односкатная крыша своими руками пошагово.

Угол наклона односкатной крыши

Угол наклона односкатной крыши

Первым делом при постройке нужно определиться с углом наклона. Угол наклона крыши дома будет зависеть в первую очередь от того, каким кровельным материалом вы собираетесь ее покрывать. Для односкатной крыши из профнастила оптимальный угол наклона будет составлять 20 градусов, а минимальный уклон — 8 градусов.

Если сделать меньше, то крыша может просто провалиться под тяжестью снега зимой или весной, что особенно актуально для регионов Сибири. Для металлочерепицы минимальный уклон поднимается до 25 градусов. При устройстве односкатной крыши из шифера этот показатель поднимается еще на 10, и составляет уже 35 градусов. Для фальцевой кровли минимальный угол наклона составляет от 18 до 35 градусов.

После определения угла односкатной крыши поднимаем фасадную стену относительно задней стены на необходимую для получения требуемого градуса высоту, для этого нам будет необходимо обратиться к некоторым тригонометрическим формулам.

Как рассчитать односкатную крышу

rasschet odnoskatnoy krishi

Расчет угла наклона

Для наглядности расчета односкатной крыши приведем рисунок:

tgA и sinA находим по следующей таблице:

Угол наклона крыши, градусы Тангенс, tgA Синус, sinA
5 0,09 0,09
10 0,18 0,17
15 0,27 0,26
20 0,36 0,34
25 0,47 0,42
30 0,58 0,5
35 0,7 0,57
40 0,84 0,64
45 1,0 0,71
50 1,19 0,77
55 1,43 0,82
60 1,73 0,87

Создание проекта

Не смотря на простоту конструкции перед тем, как сделать односкатную крышу дома, составляют проект. Зная необходимый угол наклона ската, рассчитывают на сколько одна стена должна возвышаться над другой с помощью нехитрых тригонометрических формул.

Приведем пример расчета высоты поднятия фасадной стены Lbc и длины стропил Lc для дома, длина стены которого Lсд = 5 м, а угол наклона односкатной крыши A = 25 градусов.

  • Определяем высоту поднятия передней стены Lbc = 5 х tg 25 = 5 х 0,47 = 2,35 м.
  • Определяем длину стропильной ноги Lc = 2,35 / 0,42 = 5,6 м.

Также не забудьте прибавить к полученной длине стропильной ноги длины заднего и переднего свесов, которые будут служить защитой дома от атмосферных осадков. Длину свесов берем по 0,5 метров, можно взять и больше, но не меньше. Итого, нужно прибавить еще 1 метр. Итак, получаем: Lc = 5,6 м + 1 м = 6,6 м. На этом расчет заканчивается, можно приступать к дальнейшим работам.

Конструкция и устройство

Стропила односкатной крыши

Конструкция стропил

Односкатную крышу считают простейшим типом кровли, она имеет две точки опоры, две разновысокие стены, разница высот которых задает уклон скатов. Она состоит из:

  1. Стропильной системы. Это совокупность опорных элементов, поддерживающих скаты кровли. Подробнее о ней мы расскажем в одном из следующих пунктов.
  2. Фронтонов. Так называют участки стены в форме прямоугольного треугольника, ограниченные скатами и карнизом. У односкатных крыш фронтоны выкладывают из того же материала, что и основные стены, так что четкого деления тут нет.
  3. Свеса. Это выступающая часть стропильной ноги, выносимая за периметр сооружения. Свес защищает стены от намокания во время дождя.
  4. Кровельного материала. Им покрывают стропильную системы односкатной кровли. Прочное современное финишное покрытие служит щитом от атмосферных осадков.
  5. Утеплителя. Если этого требуют задачи, возлагаемые на постройку, проводится дополнительная термоизоляция крыши. Конечно, речь идет не о сарае или беседке, но бане и гаражу качественное утепление не повредит. Строение односкатной кровли

    Строение кровли

Состав и особенности стропильной системы

Стропильная система полностью изготавливается из древа. Опытные кровельщики рекомендуют использовать сухую древесину хвойных пород, отлично подходит сосна. Перед тем как построить односкатную крышу дома, все элементы стропильной системы проходят предварительную обработку антисептиком и антипиреном. Лучше выбирать ровные пиломатериалы, без сучков и сколов, с ними работать гораздо проще. Стропильная система состоит из следующих частей:

Стропильная система односкатной крыши

Стропильная система

  • Мауэрлат. Толстый, крепкий брус сечением 150х150 мм, выступающий в роли основания, на которое опирается односкатная крыша. Мауэрлат распределяет нагрузку от стропильной системы, передавая ее фундаменту. Его крепят заподлицо верхней части стены на анкерные болты. Место крепления рассчитывают таким образом, чтобы оно не совпадало с участками врезки стропильных ног. Не нужно «перебарщивать» с количеством отверстий, так как они снижают прочность мауэрлата. Перед креплением проводят гидроизоляцию верхней части стены с помощью сложенного вдвое рубероида.
  • Стропильные ноги. Ровные, прочные бруски, формирующие скаты. Их крепят к мауэрлату или к несущим стенам. Окончания стропил формируют скаты, если длины ног недостаточно, производят удлинение с помощью кобылок. Расстояние между опорными элементами определяют с учетом ширины кровельного материала, обычно 60-120 см.
  • Обрешетка. Решетчатое или сплошной основание, на которое настилают кровельный материал. Сплошную обрешетку изготавливают из влагостойкой листовой фанеры, ее применяют, если односкатная крыша покрывается шингласом, рубероидом или ондулином. Решетчатая обрешетка набивается из необрезных досок, закрепленных перпендикулярно стропилам.

Виды стропильных систем

Кровля односкатной крыши дома выглядит как половинная часть двухскатной, поэтому строение стропильной системы этих двух видов очень похоже. Использую три разновидности:

  • Скользящая. Применяют в основном в строительстве бревенчатых срубов. Эта конструкция благодаря нижнему креплению по типу ползуна помогает компенсировать усадку деревянного дома, которая порой достигает 15%. Верхняя часть стропил закреплена жестко, а нижняя при необходимости скользит. Если монтаж произвести правильно, крыша не деформируется в первые годы эксплуатации, когда усадка особенно сильна. Скользящая стропильная система односкатной крыши

    Скользящая стропильная система

  • Наслонная. Такой вид стропил используется в основном в блочных и кирпичных сооружениях, в которых есть внутренние перегородки. Стропильные ноги опираются не только на внешние стены, но и на внутренние стойки, берущие на себя часть нагрузки. Проще всего сооружать именно такую стропильную систему. При строительстве односкатной крыши своими руками, продвигаясь пошагово, поэтапно даже начинающий строитель не упустит важных моментов монтажа. Наслонная стропильная система односкатной крыши

    Наслонная

  • Висячая. Висячие стропильные ноги не имеют дополнительных опор посредине, они лежат лишь на несущих внешних стенах. Устройство висячей системы подразумевает возведения стен одной высоты, наклон кровли задается деревянной стойкой, на которую опирается стропила. Стропильные фермы собирают на земле, заносят на крышу в готовом виде и монтируют, вымеряя по уровню.
Висячая стропильная система односкатной крыши

Висячая

Процесс монтажа

Изучив устройство односкатной крыши, построить ее своими руками пошагово будет несложно. Начинают с расчета и закупки необходимых строительных материалов, а дальше действуют согласно плану:

  1. После того как коробка хозяйственной постройки готова, на верхнюю часть боковых стен настилают мауэрлат. Предварительно гидроизолировав место установки, длинным сверлом делают отверстия под анкерные болты. Мауэрлат обрабатывают антисептиком, дают просохнуть, а затем также сверля. Затем кладут на стену, вставляют анкеры и туго затягивают. Крепление мауэрлата анкерными болтами

    Крепление мауэрлата анкерными болтами

  2. Распиливают доски, предназначенные для изготовления стропильных ног определённой расчетом длины. В первую очередь устанавливают крайние стропила (фронтонные и тыльные), между ними натягивается бечёвка, которая служит ориентиром для установки остальных ног. Чем тяжелее кровля, чем круче ее скаты, тем чаще располагаются стропила. Расчет сечения стропил

    Расчет сечения стропил

  3. Следующий этап – гидроизоляция стропил. Для этого используют гидроизоляционную пленку, которая продается в виде рулонов. Полосы пленки крепят строительным степлером вдоль крыши, начина с низу. Полосы укладывают не в стык, а в нахлест 10-15 см. Гидроизоляция стропил

    Гидроизоляция

  4. Поверх стропил гидроизоляционную пленку фиксируют реками контр-обрешетки. Их толщина 3-5 см создает вентиляционный зазор.
  5. Прибивается обрешетка. Сплошная, если кровельный материал в рулонах, не держит форму. Решетчатая в случае, если используется профнастил или металлочерепица. Обрешетка односкатной крыши

    Обрешетка крыши

  6.  Ответственная фаза – настил кровельного материала. Как правильно его выполнить, зависит прежде всего от его типа. Для крепления используют специальные саморезы, поставляемые в комплекте с кровлей, оцинкованные с каучуковой головкой, которая деформируясь при закручивании, защищает отверстие от проникновения влаги. Кровельный материал тоже настилают с нахлестом минимум 10 см. Настил металлочерепицы

    Настил металлочерепицы

  7.  Остается только оборудовать систему водостока, закрепить карнизные и ветровые балки. Фиксаторы для желоба водотока рекомендуют использовать пластиковые, которые отличии от металлических не подвержены коррозии и крепятся прямо на ветровую доску. Водосток односкатной крыши

    Водосток

  8. Устанавливают снегозадержатели, предотвращающие самопроизвольный сход снега. Они представляют из себя небольшой карниз, закрепленный по нижнему краю ската. Снегозадержатели односкатной крыши

    Снегозадержатели

Достоинства и недостатки

Как любое изобретение человечества, односкатная крыша дома имеет достоинства и недостатки. К плюсам причисляют:

  • Доступность, низкую стоимость материалов для кровли.
  • Легкость проектирования и скорость строительства.
  • Конструкция и устройство имеет хорошую сопротивляемость ветру и атмосферным осадкам.
Жилой дом с односкатной крышей

Жилой дом с односкатной крышей

Жилой дом с односкатной крышей

Гараж

Надворная постройка с односкатной крышей

Надворная постройка

Но называют несколько минусов, которых нет у других конструкций:

  • Невозможно обустроить чердачное или мансардное пространство.
  • Низкая степень термоизоляции.
  • Нетрадиционный внешний вид.

Словом, недостатки односкатной кровли вытекают из ее достоинств. То, что делает ее оптимальным вариантом для надворных сооружений, лишает возможности венчать жилой дом. Тем не менее, практичность этой конструкции доказана годами верной службы, а делать ее или нет, решать только вам!

Видео-инструкция

Рекомендуем посмотреть подробную видео инструкцию о том как строится односкатная крыша своими руками пошагово с объяснениями и советами.

krovlyakrishi.ru

Односкатная крыша своими руками:устройство, стропильная система + фото отчет строительства, видео

Если хочется построить неординарный, непохожий на соседские дом, присмотритесь к домам под односкатной крышей. Она придает зданию оригинальность. Кроме того, односкатная крыша  — самая простая в устройстве. Настолько простая, что ее вполне можно сделать своими руками.

Плюсы и минусы

Содержание статьи

Односкатные крыши считаются самими недорогими и простыми в устройстве. И это действительно так, особенно при небольшой ширине здания. Тем не менее, в нашей стране дома с односкатными крышами встречаются совсем нечасто. По большей части это связано с тем, что более привычны для нас двух или четырех скатные кровли — они выглядят привычнее. Вторая загвоздка — найти проект, адаптированный под наши погодные условия. На западных ресурсах проектов очень много, но они разработаны под более мягкий климат, как правило, имеют большую площадь остекления. Найти архитектора, который грамотно изменит понравившийся проект очень непросто. Но если все-таки удалось, и при этом не нарушилась гармония здания, дом получается очень оригинальный.

Один из проектов домов с односкатной крышей

Один из проектов домов с односкатной крышей

Многих пугают неровные потолки в некоторой части здания. Их, конечно, сложнее обыгрывать, чем стандартные, но и результат получается совсем другого уровня — оригинальный на 100%. Правда, и на этот раз найти дизайнера, который может разработать подобный интерьер на просторах нашей Родины очень непросто, тем не менее, возможно.

Есть еще один выход — выровнять потолки за счет перекрытия, а свободное пространство под крышей использовать как технические помещения. Реализованы и такие варианты и хозяева очень довольны. Да, технические помещения на в цокольном этаже, а наверху, но зато никаких проблем с грунтовыми водами.

Это, пожалуй, все минусы или подводные камни, которые может принести односкатная крыша. Есть, правда, еще один момент, который сложно назвать недостатком, Из-за особенности строения кровельный материал на подобных домах с земли не виден. Если местность ровная, без больших перепадов высот, заморачиваться с внешним видом кровли, нет смысла. Лучше выбрать простые на вид, но качественные материалы, тихие (плоскость большая, при дожде шумит сильно) и надежные. Один из популярных вариантов — фальцевая кровля. Она обеспечивает должную степень герметичности, не очень шумит. Еще вариант — мягкая наплавляемая кровля из современных материалов. Такие крыши еще тише, а современные материалы могут эксплуатироваться 20-30 лет без ремонта.

Устройство односкатной крыши

Организовывают требуемый уклон односкатной крыши за счет перепада высот противоположных стен. Одна стена здания получается значительно выше другой. Это ведет к увеличенному расходу материалов для стен, но стропильная система получается очень простой, особенно для построек небольшой ширины.

Односкатная крыша для сарая

Односкатная крыша для сарая

При достаточной несущей способности стен стропильная система односкатной крыши опирается на мауэрлат, закрепленный к стене. Чтобы распределение нагрузки было более равномерным, верхний ряд кладки стены армируется продольной арматурой (для кирпичных стен, из бетонных блоков) или поверх последнего ряда заливается армопояс (для стен из легких бетонов, известняка, ракушечника). В случае с деревянным или каркасным строением роль мауэрлата обычно выполняет последний венец или верхняя обвязка.

При недостаточной прочности строительного материала стен большую часть нагрузки можно перенести на перекрытие. Для этого устанавливают стойки (шаг — порядка 1 метра), на которые укладываются прогоны — длинные бруски, идущие вдоль здания. На них и опираются тогда стропильные ноги.

Как перенести нагрузку со стен на перекрытие

Как перенести нагрузку со стен на перекрытие

При заливке армопояса или кладке последнего ряда, в него, с шагом в 80-100 см устанавливаются шпильки, при помощи которых затем мауэрлат крепится к стенам здания. В деревянных домах, если не делать армопояс, заложить шпильки невозможно. В этом случае допускается установка на штифты с шестигранной головкой. Под штифт, через мауэрлат сверлится отверстие, на пару миллиметров меньше диаметра штифта. В него забивается металлический стержень, который притягивает деревянный брус к стене. Соединение затягивается при помощи шестигранного ключа требуемого размера.

Стропильная система односкатной крыши

Такие крыши особенно популярны при строительстве дворовых построек — сараев, гаражей. Просто размеры строений позволяют использовать не очень мощные балки, причем балки требуются в небольшом количестве. При ширине строения до 6 метров, стропильная система односкатной крыши почти не содержит дополнительных усиливающих элементов (подпорок и прогонов), что выгодно. Также привлекает отсутствие сложных узлов.

Для Средней полосы России для пролета до 5,5 метров берут балки 50-150 мм, до 4 метров достаточно 50-100 мм, хотя по-хорошему, надо считать снеговую и ветровую нагрузку конкретно в вашем регионе, и, исходя из этого, определяться с параметрами балок.

Стропильная система односкатной кровли с малой величиной пролета (до 6 метров)

Стропильная система односкатной кровли с малой величиной пролета (до 6 метров)

При расстоянии между стенами до 4,5 метров, односкатная крыша состоит из двух брусков мауэрлата, закрепленных на стенах, и стропильных ног, которые на мауэрлат опираются. Действительно очень простая конструкция.

При ширине пролета от 4,5 метров до 6 метров, требуется еще лежень, закрепленный на более высокой стене на уровне перекрытия и подстропильная нога, которая упирается в балку почти в середине. Угол уклона этой балки зависит от расстояния между стенами и уровня установки лежня.

Более сложные стропильные системы в односкатной крыше при ширине зданий более 6 метров. В этом случае оптимально, если дом спроектирован так, что внутри имеется еще она несущая стена, на которую опираются стойки. При ширине дома до 12 метров, фермы все еще простые, расходы на устройство кровли минимальные.

Устройство ферм односкатных крыш при ширине зданий более 6 метров

Устройство ферм односкатных крыш при ширине зданий более 6 метров

Для зданий шириной более 12 метров система становится сложнее — подстропильных ног становится больше. Кроме того, изготовление балок длиной более 6 метров — дорогое удовольствие. Если требуется увеличение только на ширину свесов кровли, балки доращиваются по краям кобылками. Это куски балок такого же сечения, соединенные с балкой и закрепленные по бокам двумя деревянными накладками длиной не менее 60 см, скрепленных болтами или гвоздями, допускают использование монтажных пластин.

Вариант сращивания стропил

Вариант сращивания стропил

Если общая длина балки получается более 8 метров, их обычно сращивают. Места стыка дополнительно усиливают, прибив доски или монтажные пластины.

Варианты крепления стропил к мауэрлату: скользящее слава вверху и жесткое вверху справа

Варианты крепления стропил к мауэрлату: скользящее слава вверху и жесткое вверху справа. Внизу справа вариант врезки без свесов (применяется очень редко)

Еще могут быть вопросы по способам крепления стропил односкатных крыш к мауэрлату. Принципиальных отличий нет. Все также в стропильной ноге делают вырез, которым брус упирается в мауэрлат. Чтобы не мучатся с каждой стропильной ногой, выравнивая ее посадку, выпилив первую, из куска доски, толстой фанеры или бруса делают шаблон, точно повторяющий полученный «выпил». Все последующие стропила запиливаются перед установкой. К ним в нужном месте прикладывается шаблон, обводится и выпиливается выемка требуемой формы и размера.

Это речь шла о жестком креплении стропильных ног к мауэрлату. Оно используется на всех зданиях, которые дают малую усадку. На деревянных домах такой способ крепления использовать нельзя — дом все время оседает или немного приподнимается, из-за чего может появиться перекос. Если кровля будет закреплена жестко, ее может порвать. Потому при устройстве односкатной или любой другой кровли на деревянных домах используют скользящее соединение стропил и мауэрлата. Для этого есть так называемые «скользячки». Это пластины, состояние из уголков, которые крепятся к мауэрлату и подвижно связанных с ними металлических полос, которые крепятся к стропильной ноге. Таких скользячек ставится по две на каждую стропилу.

Выбор угла наклона кровли

Угол уклона кровли определяется по совокупности показателей — ветровой и снеговой нагрузки и типа кровельного материала. Сначала определяются с углом по климатическим условиям (в зависимости от количества осадков и ветровых нагрузок). После смотрят на минимальный рекомендованный уклон для выбранного типа кровельного материала (в таблице ниже).

Наименование кровельного материалаМинимальный угол наклона (в градусах)
Асбоцементный шифер и ондулин6­°
Цементно-песчаная и керамическая черепица10°
Гибкая битумная черепица12°
Металлочерепица
Асбо-цементные или сланцевые плиты27°
Стальные оцинкованные, медные, цинк-титановые листы 17°
Профнастил

Если желаемый угол больше, все нормально, если меньше (что  бывает очень редко) — его увеличиваете до рекомендованного. Делать крышу с углом, меньшим чем минимальный угол, рекомендованный производителем кровельного покрытия, не стоит однозначно — будет течь на стыках. Чтобы проще было ориентироваться, скажем, что для Средней полосы России рекомендованный уклон односкатной кровли — 20°. Но цифру желательно считать для каждого региона, и даже для разного расположения постройки на участке.

Кстати, имейте в виду, что разные производители одного и того же вида кровельного материала могут требовать разный минимальный уклон. Например, укладка металлочерепицы одной марки может производится на кровли с минимальным уклоном в 14°, другой — в 16°. И это при том, что ГОСТ определяет минимальный уклон в 6°.

Также стоит помнить, что при скате до 12° чтобы обеспечить герметичность любого кровельного материала, необходимо промазывать все стыки материала жидким гидроизоляционным составом (обычно — битумной мастикой, реже — кровельным герметиком).

Определяем высоту, на которую требуется поднять стену

Чтобы обеспечить найденный угол уклона односкатной кровли, необходимо одну из стен поднять выше. Насколько выше узнаем, вспомнив формулы расчета прямоугольного треугольника. По ним находим и длину стропильных ног.

Как высчитать параметры односкатной крыши

Как высчитать параметры односкатной крыши

При расчете не забудьте, что длина получается без учета свесов, а они нужны чтобы защитить стены дома от осадков. Минимальный свес — 20 см. Но при таком маленьком выступе за пределы здания смотрится односкатная крыша куцей. Поэтому обычно делают свесы не менее 60 см на одноэтажных зданиях. На двухэтажных они могут быть и до 120 см. В данном случае ширина свеса определяется исходя из эстетических соображений — крыша должна смотреться гармонично.

Пример рисунка в ScratchUp

Пример рисунка в ScratchUp

Проще всего определить насколько надо продлить кровлю в дизайнерских программах, позволяющих прорисовать здание в масштабе и «поиграться» со свесами. Отображаться все должно в 3-х измерениях (наиболее популярная программа ScratchUp). Покрутите в ней разные размеры свесов, определитесь, с каким смотрится лучше (это если проекта нет), а потом заказывайте/делайте стропила.

Фотоотчет со стройки: односкатная крыша на доме из газобетона

Построен дом в СПб. Проекта не было, была общая идея, которая представлена на фото. Дом из газобетона, финишная отделка — штукатурка, крыша — фальцевая выбрана исходя из дешевизны, надежности, простоты монтажа.

Идея дома под односкатной крышей

Идея дома под односкатной крышей

После того как выгнали стены, в них залили армопояс, в который через каждый метр установлены шпильки (Ø 10 мм). Когда бетон в армопоясе достиг требуемой порочности, на битумную мастику уложили слой гидроизоляции («Гидроизол», разрезанный вдоль на полосы нужной ширины). Поверх гидроизоляции укладывается мауэрлат — брус 150-150 мм. Все пиломатериалы, которые применяются для устройства кровли, сухие, обработаны защитными пропитками, антипиренами.

Начало монтажа односкатной крыши - укладка мауэрлата

Начало монтажа односкатной крыши — укладка мауэрлата

Его сначала кладут на место (лежит на шпильках, придерживаемый помощниками), проходят вдоль, стуча молотком по тем местам, где стоят шпильки. В брусе отпечатываются места, где торчат шпильки. Теперь сверлят отверстия и просто насаживают его на шпильки.

Так как пролет получается большим, поставлены подпорки из бруса (150-150 мм), на которые уложен прогон, который будет поддерживать стропильные ноги.

Установка стоек и прогона

Установка стоек и прогона

Ширина кровли получается 12 метров. Это с учетом выноса в 1,2 метра с лицевой стороны. Поэтому брусья мауэрлата и прогон «торчат» за пределы стен именно на такое расстояние.

Для обеспечения выноса кровли мауэрлат и прогон торчат ха пределы стены

Для обеспечения выноса кровли мауэрлат и прогон торчат ха пределы стены

Сначала были сомнения насчет такого большого выноса — крайний правый брус висит на 2,2 метра. Если этот вынос уменьшить, плохо будет стенам, да и внешний вид ухудшится. Потому все решено оставить как есть.

Укладка обрешетки

Укладка стропил

Укладываются стропила из двух срощеных досок 200*50 мм, с шагом 580 мм. Доски сбиваются гвоздями, в шахматном порядке (вверху-внизу), с шагом 200-250 мм.  Шляпки гвоздей то справа, то слева, попарно Два сверху/снизу справа, два сверху/снизу слева и т.д.). Места сращивания досок разносим на менее чем на 60 см. Полученная балка получается намного надежнее чем аналогичный цельный брус.

Стропила уложены

Стропила уложены

Способ крепления стропил

Способ крепления стропил

Далее пирог односкатной крыши для данного случая такой (со стороны чердака — на улицу): пароизоляция, каменная вата 200 мм, вентзазор (обрешетка, контр-обрешетка), влагоизоляция, кровельный материал. В данном случае это пурал темно-серого цвета.

Пример кровельного пирога для односкатной крыши (он вообще-то стандартный)

Пример кровельного пирога для односкатной крыши (он вообще-то стандартный)

Утепление изнутри будем проводить потом, а пока поверх стропил укладываем гидро-ветро- защитную мембрану  «Тайвек Солид»(паропроницаемая).

Укладываем гидроизоляционную ветрозащитную паропроницаемую мембрану

Укладываем гидроизоляционную ветрозащитную паропроницаемую мембрану

Мембрана укладывается снизу-вверх, крепится скобами из степлера. То полотно, которое раскатывается выше, заходит на уже уложенное на 15-20 см. Стык проклеивается двусторонний лентой (покупали вместе с мембраной). Затем поверх мембраны набивается планки, на них — обрешетка под фальцевую кровлю.

Обрешетка из доски 25*150 мм

Обрешетка из доски 25*150 мм

Сначала сделана обрешетка из доски 25*150 мм с шагом в 150 мм. После укладки, походив по крыше, решено усилить обрешетку. Для этого между уже уложенными досками набиваем доски 100 мм ширины. Теперь между досками остается зазор в 25 мм.

Обрешетка в результате

Обрешетка односкатной крыши в результате

Далее на нижнем фронтоне набили крюки для монтажа водосточной системы. Набиты они неровно, так как из-за большой длинны фронтона решено сделать две приемные воронки на расстоянии 2,8 метра от края. Для обеспечения стока в две стороны и сделан такой рельеф.

Набили крюки для водосточной системы

Набили крюки для водосточной системы

Далее надо заносить куски металла (картины) длиной по 12 метров. Они не тяжелые, но гнуть их нельзя, потому «салазки» отпадают. Для подъема построен временный «мостик» соединяющий землю и крышу. По нему и поднимали листы.

Подъем листов по мостику

Подъем листов по мостику

Далее идут кровельные работы, которые отличаются в зависимости от типа кровельного материала. В данном случае необходимо было решить проблему температурного расширения материала — оцинкованная сталь (пурал) при нагревании/остывании значительно изменяет свои размеры. Чтобы обеспечить свободу расширения крепить материал к обрешетке решено за фальц подвижными кляммерами со свободой перемещения 15-20 мм.

Установка кляммеров для фальцевой кровли

Установка кляммеров для фальцевой кровли

Укладка фальцевой кровли из пурала

Укладка фальцевой кровли из пурала

После укладки кровельного материала остается подшивка свесов, а они ничем не отличается.

Кровлю надо довести "до ума" - подшить свесы, но, в основном, она уже готова

Кровлю надо довести «до ума» — подшить свесы, но, в основном, она уже готова

Ну, а на фото ниже то, что получилось после отделки. Очень современно, стильно и необычно.

Дом с односкатной крышей - отделка почти закончена

Дом с односкатной крышей — отделка почти закончена

Проекты и фото домов с односкатной крышей

Как уже говорили, тяжело найти интересные проекты жилых домов с односкатной крышей. Пока данные постройки у нас непопулярны. Возможно, как раз из-за своей неординарности. В этом разделе собраны несколько проектов или фото уже построенных домов. Может, кому-то будет полезны хотя-бы в качестве идеи.

Проект небольшого дома под односкатной крышей

Проект небольшого дома под односкатной крышей

Этот дом существует. особенно хороши односкатные крыши в местностях с перепадом высоты

Этот дом существует. особенно хороши односкатные крыши в местностях с перепадом высоты

Одноэтажный дом с односкатной крышей большой площади

Одноэтажный дом с односкатной крышей большой площади

Двухэтажный дом с террасами на двух этажах

Двухэтажный дом с террасами на двух этажах

Под натуральную черепицу требуется большой угол наклона крыши

Под натуральную черепицу требуется большой угол наклона крыши

Большие окна - красиво, но нерационально в нашем климате

Большие окна — красиво, но нерационально в нашем климате

Разноуровневый дом - интересный реализованный проект

Разноуровневый дом — интересный реализованный проект

Это - прототип того, что расположен выше

Это — прототип того, что расположен выше

Оригинальный дом. Под одной односкатной крышей и дом и хоз постройки, да еще часть - навес над двором между двумя зданиями

Оригинальный дом. Под одной односкатной крышей и дом и хоз постройки, да еще часть — навес над двором между двумя зданиями

Тот же проект, что вверху, с другой стороны

Тот же проект, что вверху, с другой стороны

Две односкатные крыши на разных уровнях

Две односкатные крыши на разных уровнях

stroychik.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
