Гибкая черепица: особенности, виды, монтаж, преимущества, недостатки

Содержание статьи

Особенности материала
Преимушества гибкой черепицы
Недостатки
Виды
Одно, двух и трехслойная черепица
Бренды гибкой кровли
Монтаж мягкой кровли
Правила ухода за кровлей

Мягкая кровля относится к материалам, давно популярным за рубежом, но только несколько лет назад получившим распространение у нас. Ранее из похожих материалов в России использовался только рубероид, преимущественно на плоских кровлях. Гибкая черепица, применяемая на скатных крышах, появилась недавно и сразу же заняла довольно объемную нишу в частном строительстве. Но не все застройщики, даже те, что уже покрыли свой дом гибкой черепицей, не знают всех свойств материала, его достоинств и недостатков.

Особенности материла, структура, состав гибкой черепицы

При видимой легкости и небольшой толщине, гибкая черепица представляет собой многослойную структуру. Этот материал еще известный под названием «битумная черепица», или «шинглас». В основе лежит стеклохолст, который пропитывается модифицированным битумом. После пропитки черепица с наружной стороны посыпается базальтовой крошкой мелких фракций, которая образует прочную шершавую корку. Посыпка частично впрессована в битум, что не позволяет выбить ее каплям дождя, граду и снегу.

Стеклохолст битумный состав с содержанием различных наполнителей наносится с обеих сторон. С нижней стороны он дополняется самоклеящимся веществом, тоже на основе битума. Этот слой в транспортном положении и при хранении закрыт силиконовой пленкой, которая легко снимается перед установкой. Толщина листа достигает 3 мм, но есть и другие варианты, например, усиленная черепица, армированная стекловолокном. В отличие от керамической и песчано-полимерной, битумную черепицу выпускают не в виде отдельных элементов небольшого размера, а в форме плоских лент длиной до 1 метра и шириной 34 см.

Три стороны ленты вырезаны по прямолинейному контуру и образуют прямоугольник. Четвертая, нижняя сторона вырезана фигурно, в форме «ласточкин хвост», «драконий зуб» или иной. Такой же рельеф имитирован по всей поверхности. В уложенном состоянии черепица выглядит так, будто бы составлена из отдельных фрагментов и образует интересный дизайн. В базальтовую посыпку добавляют атмосферостойкие минеральные пигменты, окрашивающие поверхность в разные цвета. Красители отличаются устойчивостью к перепадам температуры, ультрафиолету, воде. Кровля не теряет цвета на протяжении десятков лет. Перед этапом посыпки, крошка обжигается в печах при высокой температуре и превращается в исключительно прочную керамику.

Преимущества мягкой кровли

Битумная черепица используется на скатных и фигурных кровлях с наклоном не менее 11^о. Гибкость материала позволяет использовать его на конусных, сферических и других сложных участках крыши без риска критической деформации и разрыва. Подходит черепица, как для холодных чердаков, так и для утепленных крыш мансардных домов.

Это универсальный материал, обладающий рядом весомых преимуществ перед традиционными кровлями.

Один из главных плюсов — легкость. Один квадратный метр гибкой черепицы весит от 7 до 13 кг, в зависимости от производителя и марки. Но есть и многослойные усиленные покрытия, вес которых достигает 25 кг. Для сравнения — квадратный метр керамической черепицы весит около 60 кг. Даже при наличии сплошной подложки из плит ОСП, или доски, вес кровли будет намного ниже, чем выполненной из профнастила, металлической или классической керамической черепицы.

Другие преимущества:

водонепроницаемость;
бесшумность;
герметичность;
устойчивость к ультрафиолету;
стойкость к образованию плесени и росту мха;

ремонтопригодность;
простой монтаж;
пароизоляция.

К положительным качествам относится также стойкость к порывам ветра. При легкости покрытия, особенности крепления с двойной фиксацией не дают возможности ветру оторвать гонт от основания. Каждый лист приклеивается битумным слоем высокой вязкости и дополнительно закрепляется саморезами. Если монтаж проведен правильно, оторвать гибкую черепицу можно только разрушив крышу.

Еще одно свойство шингласа — стойкость к огню. Несмотря на то, что в основе покрытия находится битум, наличие базальтовой посыпки, модифицирующих добавок и негорючего стеклохолста делает кровлю безопасной в пожарном отношении. Практически все виды черепицы принадлежат к классу ГЗ, то есть средней горючести. Мягкая черепица не горит самостоятельно, не поддерживает и не распространяет горения. Загорается черепица при нагревании свыше 300

оС, чего в естественных условиях не бывает даже в тропических широтах.

Поверхность крыши получается шероховатой благодаря базальтовой посыпке. В отличие от кровель из профнастила или металлочерепицы, на битумной крыше снег задерживается во время оттепели и постепенно тает, а не сваливается глыбами, опасными для находящихся внизу людей, машин и растений. Специальных устройств для снегозадержания на скатах устанавливать не нужно, что делает крышу более эстетичной.

В дизайнерском смысле, мягкая черепица является материалом универсальным. Разнообразие цветов, форм и фактуры поверхности позволяет подобрать вариант, идеально сочетающийся с любым материалом внешней отделки. Подходит шинглас для сайдинга, штукатурки, блок хауса, покраски, кирпича и вагонки. Покрывать мягкой кровлей можно крыши всех видов: двух и четырехскатные, готические, купольные, шатровые. Причем делать это можно в любых климатических условиях — температурный диапазон эксплуатации очень широкий, от – 40 до + 120

оС. Но есть одна особенность — укладывать покрытие можно только при положительных температурах, желательно выше +5 и ниже +25 градусов при сухой безветренной погоде. Об особенностях монтажа более подробно будет рассказано ниже.

Недостатки гибкой черепицы

Как и любой строительный материал, у черепицы Шинглас есть не только достоинства, но и ряд свойств, ограничивающих применение. Недостатками назвать их сложно, лучше считать особенностями применения.

Первая из особенностей — ограниченность ушла наклона участка крыши 11,3^о. Если наклон меньше, вода будет затекать в стыки и со временем проникнет в подкрышное пространство. Если конфигурация крыши сложная, и на ней есть как участки с меньшим наклоном, или даже горизонтальные, то под черепицу необходимо установить гидроизоляционный герметичный материал, или создавать «пирог», характерный для плоской наплавляемой кровли. В этом случае гибкая черепица будет выполнять чисто декоративные функции.

Сложность монтажа — мягкая кровля укладывается на сплошной настил из плит ОСП или доски. Это удорожает конструкцию и требует значительных затрат труда.
Возможность выполнения работ только в теплое время года. На морозе гонты становятся слишком твердыми и ломкими, а при сильной жаре битум размягчается и мешает работе.
Из-за шероховатости поверхности на изгибах крыши может собираться различный мусор и пыль, что требует периодической очистки.

Как видно из перечисленного, недостатков не так много, что позволяет считать битумную черепицу вполне конкурентным кровельным материалом в частном и промышленном строительстве.

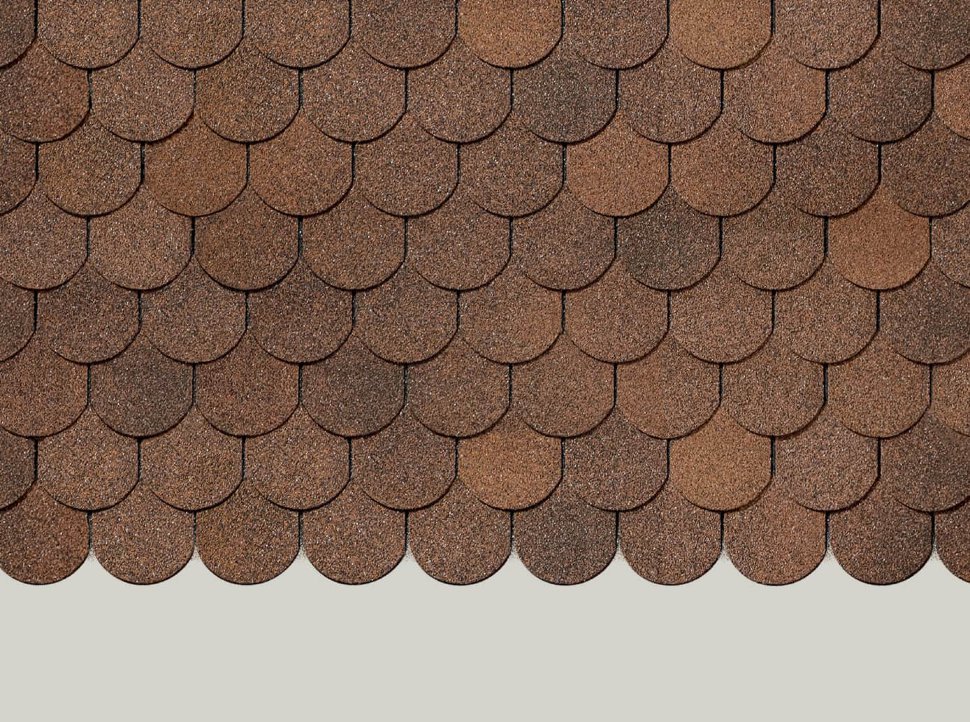

Виды мягкой черепицы

Популярность мягкой черепицы удерживается на высоком уровне, как благодаря эксплуатационным качествам, так и из-за возможности выбрать покрытие практически для любых условий эксплуатации. Один из отличительных признаков — форма гонта. Один и тот же тип черепицы при разной нарезке выглядит на крыше совершенно по-другому. Самые распространённые виды нарезки:

драконий зуб;
бобровый хвост;
кирпич;
дранка;
шестигранник;
ромб;
прямоугольник.

Следует сказать, что герметичность и надежность покрытия не зависит от формы гонта. Если выбирать черепицу по виду, то исходить нужно только из того, подходит ли вид и цвет черепицы к архитектурному ансамблю.

Цвет черепицы может быть разным, в основном, это неяркие оттенки синего, зеленого, коричневого и красного.

Также входят в тренд серые и золотистые оттенки. Стараясь привлечь покупателей, производители начали выпускать черепицу с плавным переходом оттенков, разноцветные гонты в контрастной или гармоничной окраске.

Одно, двух и трехслойная черепица

Если с цвет и форма не слишком влияют на долговечность и другие эксплуатационные качества, то количество битума, наличие армирующего слоя и другие особенности структуры сильно изменяют качество. Классическая однослойная черепица описана выше — это стеклохолст, пропитанный битумом и посыпанный базальтовой крошкой. Под термином «однослойная» подразумевается, что используется только один слой стеклохолста. Толщина такого покрытия находится в пределах 3 – 5 мм и служит оно 20 – 25 лет.

На протяжении многих лет использования особых претензий к однослойной черепице не возникало, если при производстве использовался качественный битум и посыпка, а при изготовлении соблюдались все требования стандарта EN 544:2011, который практически полностью соответствует ГОСТ 32806-2014. Битума должно быть не менее 800 и не более 1500 граммов на квадратный метр, а сам битум содержать добавки в виде атактического полипропилена (АПП) или стирол-бутадиена (СБС).

Но эксплуатационные свойства однослойной черепицы устраивают не всех строителей и домовладельцев. Это учли производители и вывели на рынок многослойную черепицу. Часто ее называют усиленной. Структура состоит из нескольких слоев стеклохолста, пропитанных битумом и склеенных под давлением. Посыпка — натуральный базальт. Такое покрытие толще и тяжелее, чем однослойное, вес может достигать 25 кг/м². Масса не критичная, даже не достигает половины веса керамической черепицы. А вот срок эксплуатации вдвое, а то и втрое выше обычного шингласа, достигая 60 лет.

Укладывается многослойная гибкая черепица как на основание из досок или плит, так и по старой кровле из однослойной черепицы. Монтаж производится по той же технологии. Финишный вид здания с многослойной черепицей более строгий, толщина и меньшая гибкость покрытия позволяет скрыть многие дефекты каркаса крыши. В состав посыпки многослойной черепицы добавляется медь или цинк, что гарантирует от появления грибка и плесени, хотя и на однослойной черепице хорошего качества биологические вредители не приживаются. Многослойная черепица часто поступает в продажу под названием ламинированной. Конечно, никакого ламината в составе нет, но покупателей название привлекает.

Для производства черепицы используют разные виды битума — природный, окисленный и модифицированный (СБС). Натуральный битум, при всей привлекательности названия, проявляет себя на крыше несколько хуже, чем СБС или окисленный. В условиях большого диапазона перепада температур летом и зимой, характерных для климата России, лучше всего выбирать гибкую кровлю на основе битума СБС, сохраняющего гибкость при низких температурах, и не плавящегося при температурах вплоть до +120 ^оС.

Бренды битумной черепицы

Выпуском битумной черепицы занимаются несколько десятков крупных производителей. Основные заводы сосредоточены в США, Финляндии и России. Америка считается законодателем мод в этой отрасли, и это не удивительно — в США 90% частных домов покрыты гибкой черепицей. Самые известные американские бренды — CertainTeed, GAF, Owens. Финляндия представлена марками Katepal, Icopal, Finnmaster.

Если в США выпускают самые разные виды черепицы, учитывая огромные размеры страны и разнообразие климата, то финские производители, в основном, предлагают легкую однослойную черепицу классического состава, рассчитанную на эксплуатацию в умеренном климате. Среди российских производителей широтой ассортимента и качеством выделяется «ТЕХНОНИКОЛЬ SHINGLAS». Также в России представлена продукция производителей из Италии и других стран Европы. Рассмотрим кратко особенности наиболее ведущих брендов.

Icopal — датская компания, располагающая 36 заводами в нескольких странах мира, в том числе и в России. Черепица очень эластичная и прочная, изготовлена на основе модифицированного битума. Высокая шумоизоляция, широкий ассортимент цвета.
Tegola — итальянский производитель, заводы которого работают и в России. Особенность черепицы — более 100 вариантов цвета. Продукция недорогая, но очень качественная.
Katepal — финский бренд мирового уровня. При производстве кровельных материалов используются битумы улучшенного качества. Черепица морозостойкая и эластичная, несколько моделей двухслойного покрытия. Цена средняя.

Doeke — российский бренд, выпускающий мягкую черепицу бюджетного класса Simple и элитную Gold. Гарантия, соответственно, 20 и 50 лет. Цены в бюджетном сегменте.
Shinglas — черепица полностью адаптирована для условий России. В каталоге многослойная и однослойная черепица разных серий. Стоимость — в широком диапазоне, не выходящем из среднего уровня по максимуму.

При выборе черепицы следует обращать внимание не столько на бренд, сколько на соответствие характеристик особенностям дома.

Монтаж гибкой черепицы

Для получения всех преимуществ кровли из гибкой черепицы, необходимо соблюдать все требования технологии укладки. Технология не отличается сложностью, проверена десятилетиями эксплуатации кровель в разных климатических условиях. Первое, на что необходимо обратить внимание — подготовка ровного сплошного основания из доски или ФСФ-фанеры и OSB-плит. Все элементы должны быть уложены аккуратно, чтобы образовалась ровная плоскость, без щелей и перепадов высоты.

Подкладочный ковер, гидроизоляционные мембраны и пароизоляция укладывается с нахлестом и фиксируется метизами из оцинкованной стали. После разметки, укладывают гибкую черепицу, начиная снизу, от карнизных свесов. Каждый гонт крепится к настилу гвоздями, или саморезами с широкими шляпками. Для дополнительной гидроизоляции можно использовать битумную мастику. Элементы конька и ендов вырезают из гонта, материал легко раскраивается. В местах примыканий и изгибов кровли обязательно используют дополнительные средства гидроизоляции.

Рекомендация — если вы никогда не имели дела с гибкой черепицей, лучше доверить работу специалистам-кровельщикам.

Как ухаживать за кровлей из гибкой черепицы

В нормальном климате особого ухода кровля не требует. Достаточно два раза в год проверять герметичность, просто осматривая крышу на предмет отслоившихся гонтов. По мере необходимости нужно очищать черепицу от мусора, листьев, травы, особенно после сильного ветра и по мере схода снежного покрова. Если на кровле появился мох, нужно удалить его, стараясь не повредить посыпку и холст, а затем обработать поверхность специальными средствами против мхов и лишайников.

При очистке крыши не используйте металлические лопаты и проволочные щетки. Лучше всего пользоваться шваброй с мягким пластиковым ворсом. Хорошие результаты показывает мытье кровли водой под напором, но струи должны быть направлены не снизу вверх, а сверху вниз, чтобы вода не попадала под нижнюю кромку гонта. Если заметили поврежденную черепицу, сразу меняйте весь гонт. Чтобы не возникло проблем с поиском нужного материала по цвету и форме, купите черепицу с запасом, 2 – 3 запасных гонта хватит на весь срок эксплуатации.

Гибкая черепица: характеристики и особенности кровли

Большой популярностью в последние годы в России пользуется относительно новый кровельный материал — гибкая черепица. Именно это название принято считать правильным. Иногда эту кровлю называют «битумной» или «мягкой» черепицей. В статье мы познакомимся с ее описанием и основными техническими характеристиками данной кровли, приведем ключевые моменты, на которые стоит обращать внимание при ее покупке.

Разновидности и размеры черепицы

Начнем с определения, что же такое гибкая (битумная) черепица? Это современный кровельный материал, выпускаемый отдельными гонтами, в основе которых лежит модифицированный или окисленный битум, стеклохолст и каменная посыпка (гранулят). Гонт представляет собой отдельную пластину длиной 1м и шириной 30-35см с характерным рисунком.

Формы гонтов

Благодаря различным формам гонтов, уложенных на крышу, дом приобретает неповторимый природный колорит. Кровля из гибкой черепицы может имитировать щепу, дранку, сланец и керамическую черепицу, а по надежности ничем не уступать вышеперечисленным материалам. Главное — осуществить правильный монтаж и выбрать битумную черепицу с наилучшими техническими характеристиками.

Уклон крыши для гибкой черепицы

Битумная черепица очень часто используется при строительстве сложных зданий и частных домов. Она отлично укладывается на купольные конструкции крыши и используется даже в качестве фасадного отделочного материала. Все это благодаря пластичности кровли и минимальной зависимости от угла уклона крыши.

Минимальный уклон крыши для устройства гибкой черепицы равен 11˚!

При этом мягкую кровлю можно укладывать и на поверхности с отрицательным уклоном относительно горизонта.

Состав гибкой черепицы

Гранулят (каменная посыпка)
Модифицированный битум
Стеклохолст
Модифицированный битум
Полиэтилен
Битумный клей
Защитная пленка

Разберем подробнее состав битумной черепицы.

В качестве верхнего слоя кровли используется каменная посыпка, выполняющая одновременно декоративную и защитную функции. Как правило, гранулят изготавливается из натуральных природных материалов с характерными цветовыми гаммами: базальт, антрацит или сланец. Исключением является синий цвет мягкой черепицы, где в посыпке используются специальные красители, стойкие к ультрафиолетовому излучению. Поэтому у большинства производителей кровля в таком цвете по стоимости чуть выше аналогичного материала других оттенков.

Следующим слоем в мягкой кровле следует битумный слой. Данные свойства битума влияют на качество гибкой черепицы и ее срок службы, поэтому при выборе кровли на данную характеристику стоит обратить особое внимание. Особенно это касается регионов с постоянными перепадами температуры и северных регионов, где кровельная система постоянно подвергается деформации, а, следовательно, важна качественная гибкая черепица. Способность «растягиваться» и «сжиматься» черепицы придает битум, обработанный СБС-полимерами (стирол-бутадиен-стирол).

Благодаря СБС-модификаторам гибкая черепица становится более эластичной и стойкой к резким перепадам температур.

В основе мягкой кровли лежит стеклохолст, обеспечивающий надежность черепицы от механических повреждений, изменений в размерах и защиту от продольного растяжения.

Для удобства монтажа нижний слой кровли обработан битумным клеем, изолированным защитной полиэтиленовой пленкой. Клей способствует надежной фиксации черепицы с любой поверхностью: деревом, ОСП (OSB) или подкладочным ковром.

Виды гибкой черепицы

Битумная черепица отличается не только различными рисунками и формами, представленными выше, но и конструктивными особенностями. К ним относятся, например, количество слоев. Некоторые производители гибкой черепицы изготавливают двух и даже трехслойную кровлю, что значительно увеличивает ее срок службы и стоимость, соответственно. Многослойная мягкая кровля выглядит на крыше объемно, что также является неоспоримым плюсом при ее выборе.

Сравнение многослойной гибкой черепицы с обычной однослойной кровлей

К многослойным видам гибкой кровли относится популярная в наше время ламинированная черепица. Она получается путем спекания двух и более слоев со стеклохолстом, один из которых имеет прямоугольную форму, а последующие (верхние) гонты с оригинальным рисунком. Такой материал удобен в монтаже, поскольку не требует ровного сведения гонтов для создания общей картины кровли. Также очевидным плюсом ламинированной битумной мягкой кровли является невозможность задирания гонтов от сильных ветров, что значительно увеличивает ее гидроизоляционные свойства и характеристики.

Гонт ламинированной двухслойной гибкой черепицы

Двухслойная мягкая кровля имеет один прямоугольный слой, а второй гонт аналогичный однослойному материалу. При производстве трехслойной черепицы дополнительно добавляется еще один слой гонта с небольшим смещением.

Трехслойная гибкая черепица

По словам производителей, такой битумный вариант прослужит не менее 50 лет. Единственный минус такого продукта — высокая стоимость. В сравнении с однослойным материалом цена может отличаться в несколько раз.

Свойства горючести мягкой кровли

Очень важным моментом для будущего владельца гибкой черепицы является ее пожарная безопасность, т.к. большинство покупателей отпугивает битум в ее составе. По факту же процесс возгорания материала возможен при температуре свыше 300°C. Максимальная температура нагрева поверхности, зафиксированная в африканских государствах, не достигает даже 100 градусов. Не стоит забывать и о дополнительном защитном слое на кровле (гранулят или каменной посыпка). Если при каких-либо обстоятельствах прямой источник огня попадет на черепицу, то прямого соприкосновения с битумом не произойдет, соответственно, воспламенения не будет. Кроме того, битумный слой состоит из вещества не на все 100%. В его состав входят добавки в виде песка и других негорючих элементов.

Несмотря на данные свойства, устройство дымоходной трубы в местах примыкания к кровельному пирогу должно быть выполнено по самым строгим правилам, поскольку от нагрева гибкая черепица может потерять свои изоляционные и эксплуатационные характеристики.

Какую гибкую черепицу выбрать?

Сейчас на рынке битумная кровля представлена в большом ассортименте как по форме, так и по цене. Для того, чтобы сделать правильный выбор долговечной кровли следует исходить из трех основных характеристик:

Количество битума. Чем его больше, тем дольше срок службы черепицы.
Наличие СБС-модификаторов в битуме делает кровлю гибкой. Особенно актуально для центрального и северного региона.
Кровлю лучше приобретать с базальтовой посыпкой. Базальт лучше всего сохраняет цвет черепицы.

В заключении статьи стоит отметить, что битумная гибкая черепица является отличным решением в качестве кровельного покрытия для любого здания. Но, как и случае с любым другим материалом, к ее выбору и исследованию технических характеристик нужно подходить очень серьезно. Ведь, как известно, — «скупой платит дважды».

Гибкая прошивка | Торговые товары

Гидроизоляция крыши играет важную роль в защите вашего дома. Правильное покрытие крыши качественным продуктом помогает устранить проблемы, связанные с погодой. Ludowici предлагает три гибких варианта оклада:

ТИЛЬЕВЕНТ

Медь — один из самых прочных материалов для гидроизоляции крыш на рынке. Медный отлив TileVent от Ludowici обеспечит вам уверенность в том, что ваши инвестиции в крышу защищены на долгие годы. TileVent отличается высокой прочностью и устойчивостью к атмосферным воздействиям и изготовлен из гофрированной меди с бутиловым клеем, что обеспечивает дополнительную защиту от проливного дождя и снега.

Медная планка TileVent:

Легкий
Полностью перерабатываемый
Очень прочный и устойчивый к атмосферным воздействиям
Быстрая и простая установка без инструментов
Легко подтверждает все профили плитки
Подходит для тазобедренных и коньковых креплений

Атрибуты продукта TileVent:

Гофрированная медь
Насадка для бутилового клея
Чистый свободный воздушный поток: 9 дюймов2 на погонный фут (9″ ширина) | 10,3 дюйма2 на погонный фут (ширина 9,5″, 11″, 13″, 15,75″)
Непрерывное гофрирование: коэффициент растяжения 30 %
Перфорированный: непрерывный отвод воздуха | Надежный погодный блок | Превосходит DIN 4108/3
Одобрение ICC #ESR-1787
Новое строительство или модернизация
25-летняя ограниченная гарантия производителя

ПЛИТКА

Подобно продукту Tile Vent, TileSeal изготовлен из твердой меди и избавит вашу крышу от проблем.

Медная планка TileSeal:

Легкий
Полностью перерабатываемый
Очень прочный и устойчивый к атмосферным воздействиям
Быстрая и простая установка без инструментов
Легко подтверждает все профили плитки
Подходит для тазобедренных и коньковых креплений

TileSeal Атрибуты продукта:

Твердая медь: предотвращает образование мха и органических отложений на поверхности
Насадка для бутилового клея
Непрерывное гофрирование: Коэффициент растяжения 30%
Новое строительство или модернизация
25-летняя ограниченная гарантия производителя

МЕТАЛЛ ДЛЯ КРОВЛИ FLEXIM

Flexim — это готовый к использованию кровельный раствор для различных применений — от крепления коньковой и вальмовой черепицы до другой опоры для черепицы. Компания Flexim уже более 30 лет успешно работает в отрасли, от ремонта и реконструкции крыш до нового строительства. Этот простой в применении продукт:

Легкий
Экономия времени
Мгновенная водонепроницаемость
Многофункциональный
Подходит для широкого диапазона температур
Доступен в (6) цветах и может быть окрашен поверх

Flexim изготовлен из натуральных ингредиентов и не содержит токсичных веществ, вредных для окружающей среды. Фактически, основным ингредиентом Flexim является растительный материал: льняное масло. Кроме того, Flexim эстетичен, так как придает коньку и отделке традиционный вид.

Каждая коробка обеспечивает покрытие 8-10 футов для высокого профиля и 14-16 футов для плоского профиля (не предназначена для замены механического крепления).

Гибкая кровля — FSEC®

Гибкая кровля (FRF) предназначена для сравнения характеристик различных кровельных систем жилых домов и оценки того, как они влияют на использование энергии для охлаждения жилых помещений в летнее время и пиковый спрос. Объект может одновременно оценивать пять кровельных систем в сравнении с контрольной крышей с вентилируемым чердаком и темной черепицей.

Каждая из шести отдельных «ячеек» чердака оснащена датчиками, измеряющими температуру черепицы, настила крыши, чердачного помещения и плоскости потолка. Данные собираются в течение всего лета каждого года, а затем анализируются.

Измерения

Выполнен ряд измерений температуры с использованием термопар типа Т. Измерения температуры воздуха защищены от влияния радиации. Измерения температуры включают:

Внешняя поверхность крыши и подстилающего слоя
Нижняя часть настила
Чердачный воздух на нескольких высотах в пределах чердака
Воздухозаборник софита и воздуховод на выходе конька
Верхняя поверхность изоляции
Кондиционированный внутренний потолок

Зарегистрированные метеорологические данные включают:

Солнечная инсоляция
Температура всасываемого окружающего воздуха
Относительная влажность окружающей среды
Скорость ветра на высоте 33 фута (10 м)
Осадки (опрокидывающееся ведро)

Дополнительные измерения или анализы возможны, но, скорее всего, тестирование станет индивидуальным исследовательским проектом и потребует контракта на исследование вместо стандартного использования/тестирования.

Тестовая конфигурация

FRF расположен в Какао, в 10 милях (17 км) к западу от Атлантического океана. Это каркасное здание размером 24 на 48 футов (7,3 x 14,6 м) с длинной осью, ориентированной с востока на запад. Крыша и чердак разделены на перегородки, что позволяет одновременно тестировать несколько конфигураций крыши. Ориентация обеспечивает северную и южную экспозицию для оцениваемых строительных материалов. Чердак разделен на шесть отдельных испытательных ячеек по шесть футов (1,8 м), охватывающих три фермы по 2 фута (0,6 м), термически разделенных перегородками с изоляцией до R-20 фут2-ч-oF/Btu (RSI-3,5 м2-K/Вт). ) с использованием трехдюймовой (7,6 см) изоциануратной изоляции. Двускатная крыша имеет шаг 5/12 (22,6°) и 3/4 дюйма (1,9°).см) фанерный настил. На чердачном перекрытии утеплитель Р-19 (РСИ-3,3) латунный необлицованный укладывается между фермами во всех опытных пролетах последовательно. Гипсокартон в полдюйма (1,3 см) отделяет чердак от кондиционируемого помещения. Интерьер ПЗФ представляет собой единое открытое кондиционированное пространство. Крыша поддается легкой реконфигурации с использованием различных кровельных материалов и использовалась в прошлом для изучения различных уровней вентиляции и конфигураций установки черепичной кровли. Крыша из черной битумной черепицы на одной из испытательных камер служит эталоном для других типов кровли.

Резервирование испытательной камеры

Несмотря на то, что каждый год несколько камер используются внутри компании для текущих исследований, обычно есть две или более камер, доступных для использования сторонними компаниями или организациями, желающими протестировать кровельную систему или продукт. Для получения дополнительной информации о резервировании испытательной ячейки FRF свяжитесь с Дэнни Паркером.

Плата

Стандартный контракт на исследования для одной ячейки комплекса с гибкой крышей предоставляется по запросу. Стоимость включает в себя использование камеры, стандартное оборудование и наш стандартный отчет, в котором будет (как минимум) сравниваться камера с эталонным вентилируемым чердаком с темной гонтовой крышей и эталонным вентилируемым чердаком с белой металлической крышей (см.
