Расширительный мембранный бак – обязательный компонент индивидуального водоснабжения, без которого функционирование системы не представляется возможным. Именно он создает необходимое давление для полноценной работы водопровода, делает резервные запасы воды и даже выполняет ряд защитных функций. В связи со столь высокой важностью оборудования ожидаемо возникает вопрос: как выбрать и грамотно установить бак? Чтобы разобраться, подойдем к вопросу комплексно: к вашему вниманию строение и принципы работы расширительного прибора, его виды, особенности выбора, а также схема подключения и полезная инструкция по наладке с видео.

Функции и принцип работы

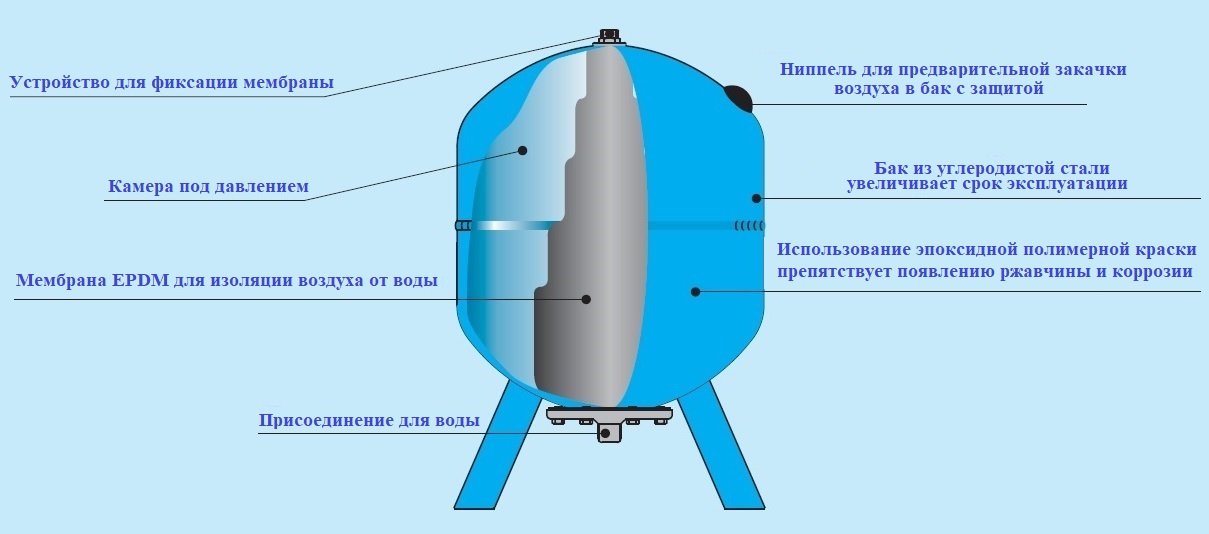

Мембранный бак – это герметичный преимущественно металлический резервуар, состоящий из двух разделенных камер: воздушной и водяной. В роли разделителя выступает специальная резиновая мембрана – она, как правило, выполнена из крепкого бутила, который устойчив к развитию бактериальных микроорганизмов. Водяная камера оснащена патрубком, через который непосредственно подается вода.

Главная задача расширительного мембранного бака – аккумулировать определенный объем воды и подавать ее по запросу пользователя под необходимым давлением. Но этим функции прибора не ограничиваются – также он:

• защищает насос от преждевременной деформации: благодаря резерву воды насос включается не при каждом открывании крана, а только при опустошении бака;
• предохраняет от перепадов давления воды при параллельном использовании нескольких кранов;
• защищает от гидравлических ударов, которые потенциально могут происходить при включении насосной установки.

Функционирование прибора

Принцип работы бака следующий. Когда насос включается, в водяную камеру под давлением начинает закачиваться вода, а объем воздушной камеры в это время уменьшается.

Когда давление достигает максимально допустимой отметки, насос отключается, и подача воды прекращается. Затем по мере забора воды из бака давление снижается и, когда оно уменьшается до минимально допустимой отметки, насос вновь включается и возобновляет закачку воды.

Совет. В процессе работы бака в водяной камере может накапливаться воздух, что провоцирует снижение эффективности оборудования, поэтому как минимум раз в 3 месяца нужно проводить обслуживание отсека – стравливать из него лишний воздух.

Виды мембранных баков

Различают два вида расширительных мембранных резервуаров:

1. С заменяемой мембраной – модели, подразумевающие возможность смены резиновой мембраны. При первой же необходимости ее можно вынуть через фланец, раскрутив его болты. В крупных баках мембрана дополнительно зафиксирована к ниппелю, что позволяет стабилизировать прибор, но и в этом случае ее можно без проблем снять с креплений на задней части.
   Мембрана для гидроаккумулятора

2. Со стационарной мембраной – баки, в которых разделительная мембрана закреплена максимально жестко и не подлежит замене. Если она выйдет из строя, менять придется весь прибор. Цена таких расширительных резервуаров ниже, чем стоимость моделей предыдущего вида, но о полноценном удобстве эксплуатации тут говорить не приходится.

Совет. Выбирая между сменной и стационарной мембраной, учитывайте один важный фактор: в первом случае вода полностью находится в мембране и не вступает в контакт с внутренней поверхностью бака, что исключает коррозионные процессы, а во втором случае контакт сохраняется, поэтому добиться максимальной защиты от коррозии невозможно.

Особенности выбора бака

Главный фактор выбора мембранного бака – его объем. При расчете оптимального объема резервуара следует учитывать следующие нюансы:

• количество пользователей водопроводной системы;
• количество точек водозабора: кранов, выходов для душа и джакузи, выходов для бытовой техники и котлов, которые работают с водой;
• производительность насоса;
• максимальное количество циклов включения/выключения насоса за один час.

Для расчета приблизительного объема бака можете воспользоваться такими ориентирами от специалистов: если количество пользователей не более трех, а производительность насоса составляет не больше 2 куб.м./ч, то вполне достаточно резервуара объемом 20-24 л; если количество пользователей от четырех до восьми, а производительность насоса колеблется в рамках 3-3,5 куб.м./ч, потребуется резервуар объемом 50-55 л.

Выбирая бак, помните: чем скромнее его объем, тем чаще придется включать насос и тем выше риск перепадов давления в водопроводной системе.

Совет. Если вы предполагаете, что со временем возникнет необходимость увеличения объема мембранного бака, покупайте оборудование с возможностью подключения дополнительных емкостей.

Схема подключения бака

Мембранный резервуар может устанавливаться как вертикально, так и горизонтально, но в обоих случаях схема подключения будет идентичной:

1. Определите место монтажа. Прибор должен располагаться со стороны всасывания циркуляционного насоса и до разветвления водопровода. Проследите, чтобы к баку обеспечивался свободный доступ для выполнения обслуживающих работ.
2. Закрепите резервуар к стене или полу через каучуковые прокладки и заземлите его.
3. К патрубку резервуара с помощью фитинга-американки подсоедините пятивыводной штуцер.
4. К четырем свободным выводам последовательно подсоедините: реле давления, трубу от насоса, манометр и разводную трубу, которая подает воду непосредственно к точкам забора.

Подключение бака

Важно, чтобы сечение подсоединяемой трубы водопровода было равным или немного большим по отношению к сечению приемного патрубка, но оно ни в коем случае не должно быть меньшим. Еще один нюанс: между расширительным баком и насосом желательно не располагать никаких технических устройств, дабы не спровоцировать увеличение гидравлического сопротивления в системе водоснабжения.

Инструкция по наладке оборудования

После того как мембранный бак установлен и подключен, важно грамотно его настроить и запустить. Остановимся на главных моментах этого этапа.

Первым делом нужно узнать величину внутреннего давления бака. В теории оно должно составлять 1,5 атм, но не исключено, что во время хранения прибора на складе или в процессе транспортировки случилась протечка, которая спровоцировала понижение столь важного показателя. Дабы убедиться в правильности давления, снимите колпачок золотника и выполните замеры манометром. Последний может быть трех видов: пластиковый – дешевый, но не всегда точный; механический автомобильный – более надежный и сравнительно доступный в цене; электронный – дорогой, но максимально точный.

После измерений необходимо определиться, какое давление будет наиболее оптимальным в вашем случае. Практика показывает, что для нормального функционирования сантехники и бытовых приборов давление в мембранном баке должно варьироваться в рамках 1,4-2,8 атм. Предположим, что вы выбрали эти показатели – что делать дальше? Сначала, если исходное давление в баке оказалось ниже 1,4-1,5 атм, его нужно повысить путем подкачки воздуха в соответствующую камеру резервуара. Затем следует настроить реле давления: откройте его крышку и при помощи большой гайки P настройте максимальный показатель давления, а при помощи малой гайки ∆P – минимальный показатель.

Процесс наладки оборудования несложен

Теперь можно запускать систему: по мере закачки воды наблюдайте за манометром – давление должно постепенно подниматься, а после того, как оно достигнет максимальной установленной отметки, насос должен отключиться.

Как видите, без расширительного мембранного бака вы действительно можете даже и не рассчитывать на полноценную работу индивидуального водоснабжения. Поэтому, если хотите бесперебойно пользоваться благами цивилизации, основательно подойдите к выбору и подключению прибора – все принципы и тонкости перед вами, так что советуем их хорошо проштудировать и только потом переходить к активным действиям.

Расчет объема гидроаккумулятора: видео

Мембранный расширительный бак для водоснабжения: фото

Рубрики Водопровод и канализация Метки мембранный расширительный бак Оставьте комментарий

CM.AFE.050 Расширительный мембранный бак для водоснабжения 50л. СИНИЙ

Артикул: CM.AFE.050

Производитель: Valtec

Гарантия качества на продукцию Valtec до 10 лет	Доставка уже сегодня
Бесплатное сервисное обслуживание	Дополнительные условия по звонку

Остерегайтесь подделок!

Наличие: уточнаяйте у менеджера

12 246 руб

Технические характеристики

Тип:	Бак мембранный
Бренд:	Valtec
Назначение:	Для систем водоснабжения
Материал:	Сталь
Резьба присоединения:	Наружная
Присоединительный размер:	3/4″
Максимальная рабочая температура (ºС):	100
Максимальное рабочее давление (бар):	10
Объем (л):	50
Способ монтажа:	Вертикальный с ножками
Цвет:	Синий
Преднастройка в газовой камере (бар):	2,5
Страна производителя:	Италия



Технический паспорт изделия

 Декларация о соответствии

 Декларация о соответствии

CM. AFE.050 Бак предназначен для поддержания требуемого давления, сглаживания колебаний давления, компенсации гидравлических ударов и накопления запаса воды в системах холодного (в том числе питьевого) водоснабжения с рабочим давлением до 10 бар. Допускается также его использование в качестве расширительного бака в системах горячего водоснабжения и отопления с температурой теплоносителя не более 100 °С. Бак оснащен сменной мембраной из синтетического каучука EPDM, который характеризуется эластичностью, температурной и химической устойчивостью, долговечностью. Мембрана имеет ступенчато расширяющуюся к фланцу форму и более толстую стенку верхней части. Такая конструкция предотвращает возникновение в мембране критических растягивающих усилий и ее трение о стенки бака.

В верхней части бака имеется патрубок, который связан с полостью мембраны и служит для установки предохранительного клапана и воздухоотводчика. Для регулирования давления в газовой полости предусмотрен ниппель. Бак поставляется с азотной газовой подушкой с давлением 1,5 (50, 80 л) или 2,5 (100–500 л) бара. Корпус выполнен из углеродистой стали и покрыт снаружи термостойкой эпоксидной эмалью синего цвета (RAL 5015). Гидроаккумулятор оборудован ножками и устанавливается в вертикальном положении.



Рекомендуемые товары

Расширительные и мембранные баки под давлением

ПП-Т020ГПД

Мембранный бак для питьевой воды на 20 галлонов, 1 дюйм, FNPT

• Предварительное давление при 38 фунтов на квадратный дюйм
• Легкая конструкция из тянутой стали
• Максимальное рабочее давление 100PSI
• Прорези и выемки для потока воздуха, уменьшают образование конденсата
• Фактический продукт может отличаться от изображения.

ПРОДЛЕННОЕ ВРЕМЯ СПЕЦИАЛЬНОГО ЗАКАЗА — ПОСТАВКА НАПРЯМУЮ С ЗАВОДА

578,00 $
520,20 долларов США

поставляется отдельно

ПП-Т032ГПД

652,00 $
586,80 долларов США

поставляется отдельно

ПП-Т036ГПД

572,00 $
514,80 долларов США

поставляется отдельно

ПП-Т052ГПД

1326,50 $
1061,20 долларов США

поставляется отдельно

ПП-Т120ГПД

1 922,00 $
1537,60 долларов США

поставляется отдельно

ПП-Т086ГПБ

1 893,00 $
1514,40 долларов США

поставляется отдельно

ПП-Т096ГПБ

1 819,00 $
1546,15 долларов США

Поставляется отдельно

ДП-24008

Расширительный бак Davey Supercell 8C — 3/4″ MNPT

Напорный бак на 2 галлона обеспечивает дополнительную пропускную способность. Используется с контроллерами Torrium в приложениях с устройствами с низким расходом, такими как умягчители воды, фильтры для воды обратного осмоса. Наружная резьба 3/4″ Резьба NPT (ПРИМЕЧАНИЕ. Для использования с Torrium 2 требуется 1-дюймовая муфта NPT, указанная ниже)

СПЕЦИАЛЬНЫЙ ЗАКАЗ С ПРОДЛЕННЫМ ВРЕМЕНЕМ — ПОСТАВКА НАПРЯМУЮ С ЗАВОДА

128,00 $
$92.00

поставляется отдельно

ДП-33076НПТ

Расширительный бак Davey Supercell 8C — 1 дюйм MNPT

Напорный бак объемом 2 галлона обеспечивает дополнительную пропускную способность. Используется с контроллерами Torrium в приложениях с устройствами с низким расходом, такими как умягчители воды, фильтры для воды обратного осмоса. Наружная резьба 1 дюйм

СПЕЦИАЛЬНЫЙ ЗАКАЗ С ПРОДЛЕННЫМ ВРЕМЕНЕМ — ПОСТАВКА НАПРЯМУЮ С ЗАВОДА

128,00 $
$92.00

поставляется отдельно

Понимание вашего резервуара для хранения под давлением | Системы садоводства, ландшафта и окружающей среды

Вы можете воспринимать напорный бак в вашей частной системе водоснабжения как должное. Но это хорошая идея, чтобы понять назначение бака и как он работает.

Напорный бак в частной системе водоснабжения имеет три назначения. Он хранит воду и подает воду под давлением, когда насос не работает. Он создает резервный запас воды, поэтому насос включается и выключается реже, что продлевает срок службы насоса. Кроме того, он обеспечивает резервный запас воды для использования в периоды повышенного спроса.

Работа напорного бака основана на физических свойствах. Воду нельзя сжать в меньшую площадь, а воздух можно. Когда вода закачивается в резервуар с воздухом, воздух сжимается, в результате чего вода оказывается под давлением. Чем сильнее сжат воздух, тем больше давление воды. Когда вода достигает заданного давления, обычно от 40 до 60 фунтов на квадратный дюйм (psi), насос автоматически отключается. По мере использования воды давление в баке снижается. Когда вода достигает заданного давления, обычно от 20 до 40 фунтов на квадратный дюйм, насос снова запускается. Минимальное давление в баке должно быть не ниже давления, необходимого для любого приспособления или прибора, использующего воду. Многим требуется не менее 10 фунтов на квадратный дюйм для правильной работы. Установки водоподготовки, умягчители воды, стиральные и посудомоечные машины могут требовать более высокого давления воды для правильной работы; возможно, до 30 фунтов на квадратный дюйм или более.

Существуют различные типы напорных баков. Старые типы напорных резервуаров включают резервуары из оцинкованной стали и резервуары из оцинкованной стали с плавающей пластиной. Сегодня распространены напорные баки с диафрагмой или резиновым баллоном.

До 1970 года наиболее распространенным типом напорного бака, используемого в частной системе водоснабжения, был бак из оцинкованной стали. Недостатком бака из оцинкованной стали является то, что воздух и вода находятся в непосредственном контакте друг с другом. Вода может поглощать часть воздуха, поэтому воздух необходимо заменить, чтобы предотвратить заболачивание резервуара. Если это происходит, в резервуаре остается мало воздуха для сжатия, поэтому насос включается почти каждый раз, когда используется вода. Кроме того, слишком много воздуха в резервуаре является проблемой, так как это уменьшает место для хранения воды. Дополнительный воздух должен быть выпущен, иначе бак станет связанным воздухом. Устройство контроля объема воздуха, прикрепленное к стальному резервуару высокого давления, будет автоматически контролировать объем воздуха. Стальной оцинкованный резервуар с пластиной имеет плавающую пластину, которая отделяет воздух от воды.

С 1970 года в большинстве частных систем водоснабжения используются напорные баки баллонного типа. Мочевой пузырь представляет собой мешок, обычно изготовленный из бутилкаучука или гибкого поливинилхлорида. Вода содержится в мочевом пузыре и не вступает в прямой контакт с воздухом в резервуаре. Мембрана, удерживающая воду, расширяется в воздушное пространство под давлением в резервуаре по мере его заполнения. Когда вода используется из системы, камера сжимается до тех пор, пока вода почти не опорожняется до того, как будет достигнуто минимальное давление, активируя насос. На заводе они находятся под давлением (обычно около 20 фунтов на квадратный дюйм), но давление можно регулировать с помощью воздушного клапана, расположенного в верхней части резервуара. Поскольку в камере почти не остается воды под давлением при включении насоса, эти резервуары могут не подходить для скважин с низким дебитом (например, с очень низкой скоростью откачки), если не используется дополнительный резервуар. Также используются мембранные напорные баки. Диафрагма представляет собой мембрану, разделяющую воду и воздух в резервуаре.

Один из способов выбрать надлежащий размер напорного бака — это исходить из расхода насоса. Типичный частный насос водоснабжения подает воду со скоростью от 5 до 10 галлонов в минуту (галлонов в минуту). Умножьте скорость потока на четыре, чтобы определить размер мембранного или бака-дозатора. Например, для насоса на 9 галлонов в минуту потребуется накопительный бак на 36 галлонов. Это будет та же самая формула определения размера, которую можно использовать для резервуара из оцинкованной стали с установленной пластиной. Резервуар из оцинкованной стали без пластины имеет размер, в 10 раз превышающий скорость потока; 9Для насоса галлонов в минуту потребуется резервуар для хранения на 90 галлонов. Обратитесь к поставщику насосов, чтобы определить правильный размер напорного бака для вашей системы водоснабжения.

Как и в любой формуле, есть исключения, включая системы с малодебитными скважинами. Ваш поставщик насоса может определить правильный размер напорного бака, если у вас малодебитная скважина.
Кроме того, популярны водяные насосы и двигатели, предназначенные для использования с контроллерами двигателей с частотно-регулируемым приводом (ЧРП), особенно с погружными насосами. Их называют водяными системами постоянного давления, поскольку контроллер определяет скорость двигателя насоса, необходимую для поддержания давления. При использовании воды давление падает, а скорость насоса увеличивается. Когда использование воды замедляется или прекращается, давление увеличивается, и насос замедляет работу или останавливается.
